1 MONTERINGSFÖRSLAG Thermo Top C/E Audi A6 2,0. 2,7 och 3,0 TDI Aug-09 Detta fordonsanpassade monteringsförslag skall betraktas som ett komplement till den generella monteringsanvisning som följer med värmaren. Läs därför noggrant igenom de båda anvisningarna innan montaget påbörjas. Vidare måste man vara medveten om den fortlöpande utvecklingen som tillverkarna utför på fordonen varför avvikelser mot detta monteringsförslag kan förekomma. Service och installation av Webastos värmare får endast utföras av utbildad personal. Allmänt Motortyp: Diesel Rostskydda alla blanka karossytor t.ex. borrhål. Fäst slangar och kablar med buntband och vid behov skydda dom med nötningsskydd. Använd kontaktfett på alla anslutningsställen. Förberedande arbete Skriv upp värmarens tillverkningsnummer (fabr.nr) på registreringskortet. Placera den bifogade typskylten i motorrummet. Lossa batteriets jordkabel. Eliminera eventuellt övertryck i såväl bränsle- som kylsystem. Lossa exp. kärlet. Lossa plastkåpan under motorn. Placering 2,7. 3,0 Bild 1. Bakom laddluftkylaren på höger sida. Bild 1 Artnr: WE ( KH) 1

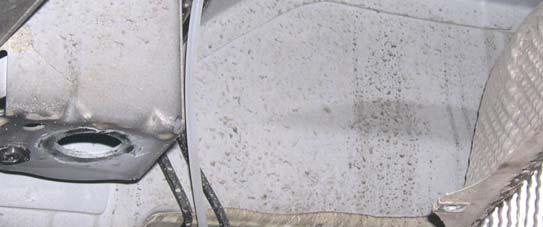

2 Placering 2,0 Bild 2. Framför höger framhjul. Lika 2,7 och 3,0 Bild 2 Säkringshållare och fläktrelä Bild 3. Skruva fast säkringshållare och relä på höger insida på den främre torpedväggen. Drag in fläktstyrningskablar och kablaget till startutrustningen i kupèn, genom befintlig genomföring. Anslut minuskabeln till batteriets minuspol Bild 3 Elinkoppling. Bild 4. Anslut plus (fäst med skruv i plus plinten) och minus kablarna på plintar, höger sida i motorrummet. Bild 4 Artnr: WE ( KH) 2
3 Fläktinkoppling. Bild 5. Demontera styrenheten för klimatanläggningen. Kapa röd/grå kabel (0,5mm) stift 11 i kontaktstycke D minst 50mm från kontaktstycket. Bild 5 Fläktinkoppling. Bild 6. Koppla ihop den svarta kabeln från K3 reläet med kabeln från kontaktstycket (stift 11). Koppla sedan ihop den röda kabeln från K3 reläet med kabeln från bilens kablage. Se även kopplingsschema bild 23. Anpassa klimatanläggningen med VAS: Kanal 17 - ändra från 0 till 1 se även under avslutande arbeten. Bild 6 Tidur. Bild 7. Förslag. Bild 7 Artnr: WE ( KH) 3
4 Tankanslutning 2,7. 3,0 Bild 8 Borra eventuellt upp stosen så att 5mm röret går ned(5,2mm borr). Kapa röret, total längd 190 mm. Kontrollera längden på röret så det inte går i botten. Tankanslutning 2,0 Kapa röret, total längd 270mm. Bild 8 Artnr: WE ( KH) 4
5 Tankanslutning Bild 9. Kapa av 20mm på den grova änden (8mm hål) Kapa 20mm Bild 9 Tankanslutning Bild 10 Montera slangklämmor. Se till att den undre klämmer åt på stosen och den övre på röret. Trä ned mekanylslangen bakåt på sidan av tanken Bild 10 Artnr: WE ( KH) 5
6 Bränslepump 2,0 Bild 11 Borra upp ett fästhål till 9mm och fäst pumpen enligt bild. Bild 11 Bränslepump 2,7. 3,0 Bild 12 Borra upp ett fästhål till 10mm och bocka järnet enligt bild. 10mm Bild 12 Bränslepump Bild 13 Montera ett vinkelfäste på befintlig skruv till tankfästet. Montera bränslepumpen på vinkeljärnet Bild 13 Artnr: WE ( KH) 6
7 Bränsleledning 2,7. 3,0 Bild 14 Klamra upp mekanylslangen i befintliga klammer under plastkåpan på vänster sida. Bränsleledning 2,0 Klamra up mekanylslangen längs bränslelednigen på höger sida. Bild 14 Värmarfästen Bild 15 Montera fästjärnen i befintliga skruvar (se pilar) enligt bild. Bild 15 Fästskruv Bild 16 Skruva fast pinnskruvarna enligt bild. 2st i de övre hålen på sidan vid förbränningsluftsstosen. 1st i det undre hålet på sidan vid bränsleanslutningen. På 2,7. 3,0 kan undre pinnskruven flyttas till andra sidan, för att få bättre plats för ljuddämparen(se bild 18) Längd 15mm Obs! Efter fastskruvning, kapa av pinnskruvarna så att den utstickande gängan är 15mm. (Annars finns risk för skador på laddluftkylaren) Bild 16A Bild 16B Artnr: WE ( KH) 7
8 Värmarmontering Bild 17 Stryk lite fett på kontaktstyckena till värmaren och montera dessa. För därefterupp värmaren på sin plats och drag fast muttrar på de två övre pinnskruvarna. Tips! Skydda laddluftkylaren med en kartongbit eller dylikt vid monteringen. Bild 17 Värmarmontering 2,7. 3,0 Bild 18 Drag fast distansmuttern på den undre pinnskruven. Bild 18 Vatteninkoppling 2,7. 3,0 Bild 19 Lossa slangen som går till värmepaketet(via ventilpaketet) från det utgående röret(i bakkant på motorn). Kapa den medlevererade slangen på mitten och trä på APK-slang. Drag sedan dessa mellan värmaren och den lossade slangen (den ena änden skall ha en 180 -böj till motorn). Bild 19 Artnr: WE ( KH) 8
9 Vatteninkoppling 2,7. 3,0 Bild 20 Kapa slangen minst 50mm från kopplingen. Skarva slangen med kopplingen på en slang med 180 -böj, till värmarens vattenpump. Skarva sedan slangen från värmepaketet med en slang som skall till värmarens utlopp. Bild 20 Vatteninkoppling 2,7. 3,0 Bild 21 Anpassa slangarna, anslut på värmaren enligt ovan. Bild 21 Vatteninkoppling 2,0 Bild 22 Kapa till en rak slang, längd ca1700mm. Anslut den på utgående vattenstos. Kapa sedan till en slang med 90 -böj, längd ca 1600mm. Kapa även till en 90 -böj och skarva ihop den med den raka änden på slangen. Anslut 90 -böjen på vattenpumpens stos. Bild 22 Artnr: WE ( KH) 9

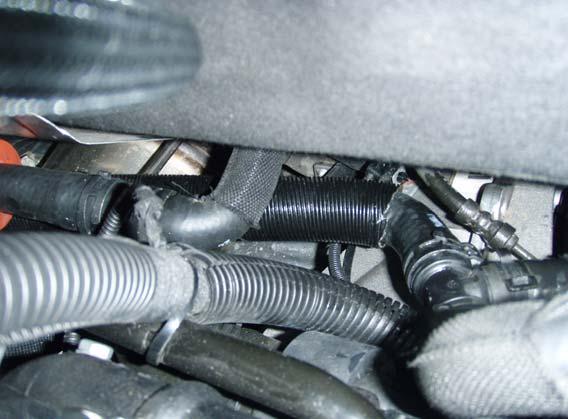

10 Vatteninkoppling 2,0 Bild 23 Vatteninkopplingen görs bakom motorn nedaför värmeventilerna.se pil. Bild 23 Vatteninkoppling 2,0 Bild 24 Lossa den ingående slangen(a) till värmeväxlaren från T-röret.. A Bild 24 Vatteninkoppling 2,0 Bild 25 Skarva ihop den utgående slangen från värmaren med slangen till värmepaketet. Bild 25 Artnr: WE ( KH) 10

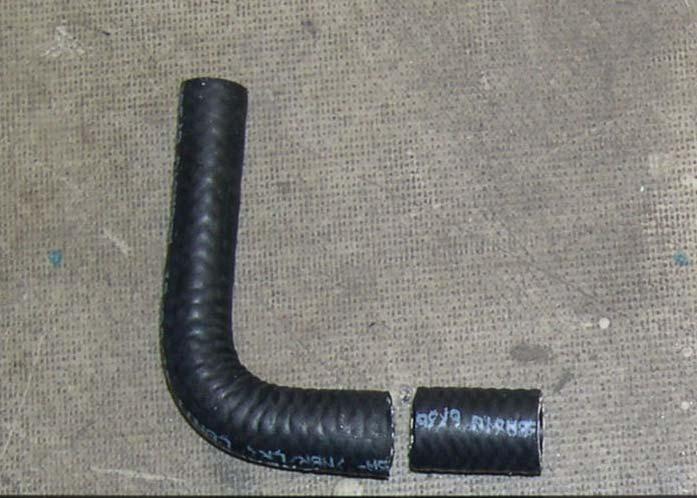

11 Vatteninkoppling 2,0 Bild 26. Koppla sedan in slangen med en 90 böj från värmarens vattenpump på T-röret(se pil). Bild 26 Vatteninkoppling 2,0 Bild 27. Klamra upp vattenslangarna med gummerade klammer. Fäst klammerna med genomgående skruv i undre delen av luftfilterhållaren. Bild 27 Förbränningsluft. Bild 28. Fäst förbränningsluftslangen med den slitsade änden på luftstosen, montera ljuddämparen på den andra änden och fäst upp ljuddämparen på befintligt stag. Bild 28 Artnr: WE ( KH) 11
12 Avgassystem Bild 29 Montera ljuddämparen på distansmutter. Kapa av en bit på ca 320mm från avgasslangen och drag den från värmaren till ljuddämparen enligt bild. Kapa sedan till en bit på ca 260mm med ändskydd på. Trä på 2st silikondistansringar enligt bild och se till att avgassystemet inte ligger mot några brännbara delar. Bild 29 Avgassystem Bild 30 Trä den medlevererade silikondistansringen på avgasslangen och montera den i underkörningsskyddet. Bild 30 Fläktinställning 2,0 Bild 31. Ställ in max värme, defrosterläge och hastighet på fläkten (Läge 2-3) Bild 31 Artnr: WE ( KH) 12

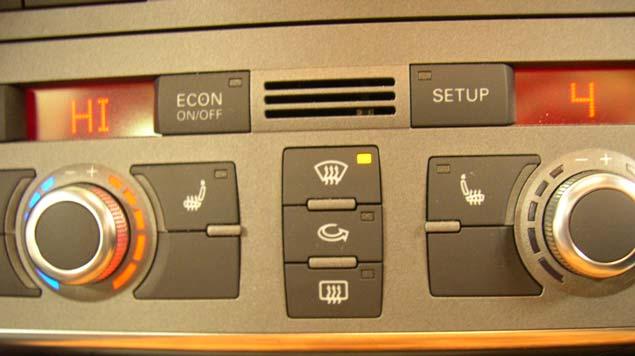

13 Fläktinställning Bild 32 Ställ in max värme, defrosterläge och hastighet på fläkten (Läge 3-4) Bild 32 Kopplingsschema Bild 33 Avslutande arbete Anpassning styrenhet Climatronic J255 i läge Guidade funktioner med VAS 5051/52 Funktion: 08 - Värmare / Klimatanläggning 10 - Anpassning Kanal 17 - ändra från 0 till 1 Lagra Återmontera borttagna delar. Anslut värmarens batterikabel. Korrosionsskydda värmardetaljerna (Tectyl). Starta motorn och lufta ur kylsystemet. Utför funktionskontroll enligt den generella monteringsanvisningen. Kontrollera och vid behov justera avgasernas CO 2 - halt. Bild 33 Monteringssats: W Artnr: WE ( KH) 13
