1

2

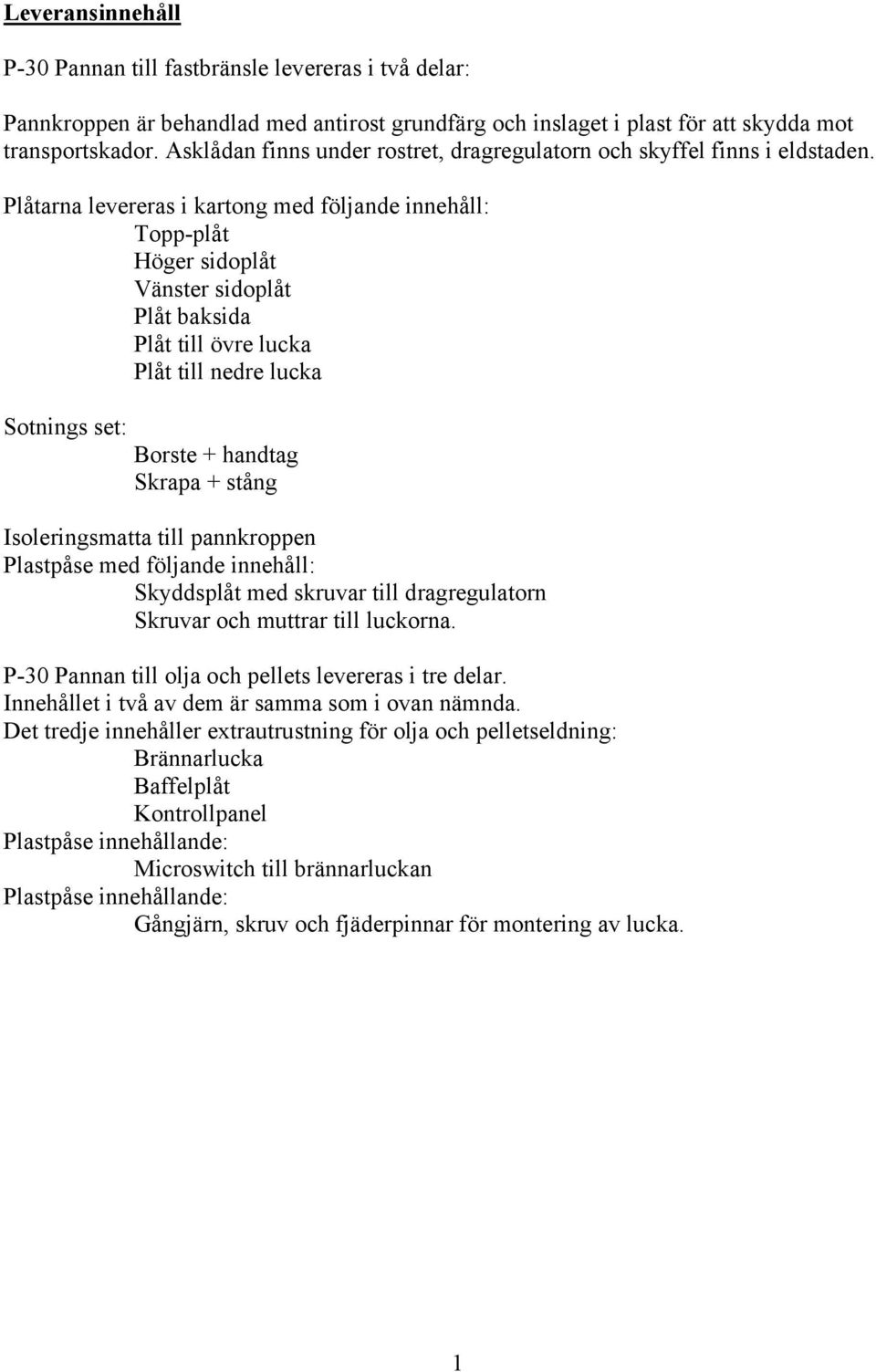

3 Leveransinnehåll P-30 Pannan till fastbränsle levereras i två delar: Pannkroppen är behandlad med antirost grundfärg och inslaget i plast för att skydda mot transportskador. Asklådan finns under rostret, dragregulatorn och skyffel finns i eldstaden. Plåtarna levereras i kartong med följande innehåll: Topp-plåt Höger sidoplåt Vänster sidoplåt Plåt baksida Plåt till övre lucka Plåt till nedre lucka Sotnings set: Borste + handtag Skrapa + stång Isoleringsmatta till pannkroppen Plastpåse med följande innehåll: Skyddsplåt med skruvar till dragregulatorn Skruvar och muttrar till luckorna. P-30 Pannan till olja och pellets levereras i tre delar. Innehållet i två av dem är samma som i ovan nämnda. Det tredje innehåller extrautrustning för olja och pelletseldning: Brännarlucka Baffelplåt Kontrollpanel Plastpåse innehållande: Microswitch till brännarluckan Plastpåse innehållande: Gångjärn, skruv och fjäderpinnar för montering av lucka. 1

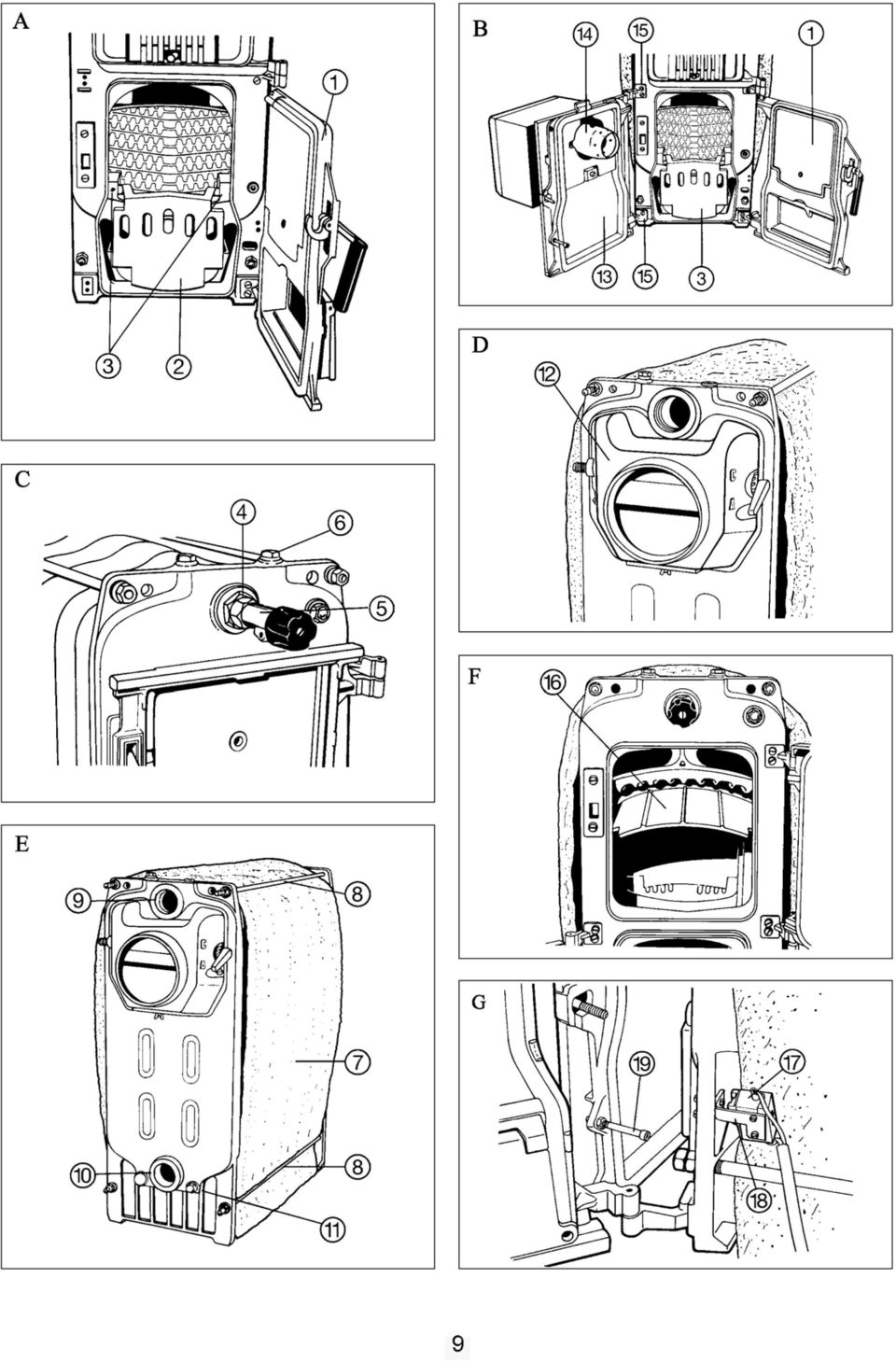

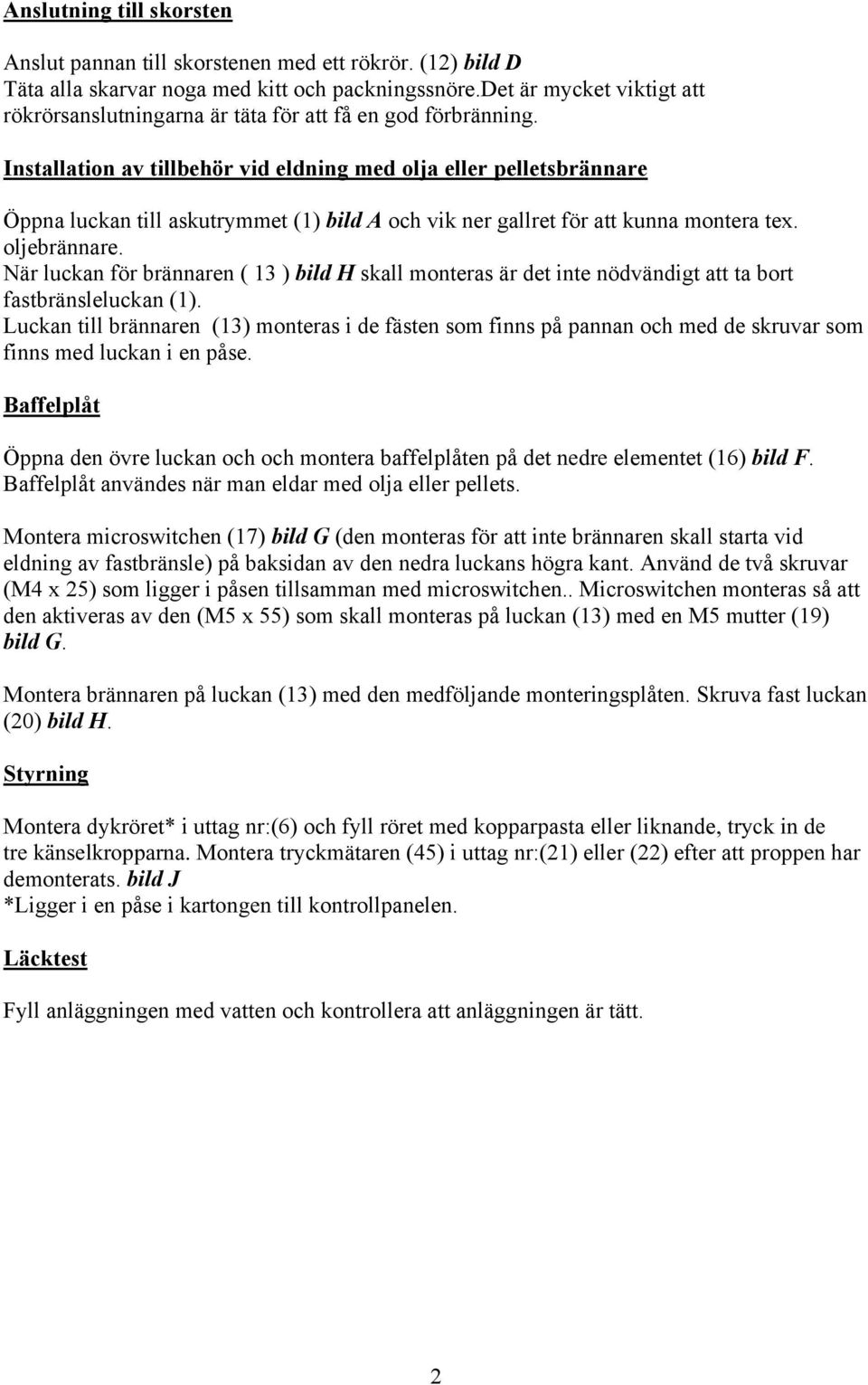

4 Anslutning till skorsten Anslut pannan till skorstenen med ett rökrör. (12) bild D Täta alla skarvar noga med kitt och packningssnöre.det är mycket viktigt att rökrörsanslutningarna är täta för att få en god förbränning. Installation av tillbehör vid eldning med olja eller pelletsbrännare Öppna luckan till askutrymmet (1) bild A och vik ner gallret för att kunna montera tex. oljebrännare. När luckan för brännaren ( 13 ) bild H skall monteras är det inte nödvändigt att ta bort fastbränsleluckan (1). Luckan till brännaren (13) monteras i de fästen som finns på pannan och med de skruvar som finns med luckan i en påse. Baffelplåt Öppna den övre luckan och och montera baffelplåten på det nedre elementet (16) bild F. Baffelplåt användes när man eldar med olja eller pellets. Montera microswitchen (17) bild G (den monteras för att inte brännaren skall starta vid eldning av fastbränsle) på baksidan av den nedra luckans högra kant. Använd de två skruvar (M4 x 25) som ligger i påsen tillsamman med microswitchen.. Microswitchen monteras så att den aktiveras av den (M5 x 55) som skall monteras på luckan (13) med en M5 mutter (19) bild G. Montera brännaren på luckan (13) med den medföljande monteringsplåten. Skruva fast luckan (20) bild H. Styrning Montera dykröret* i uttag nr:(6) och fyll röret med kopparpasta eller liknande, tryck in de tre känselkropparna. Montera tryckmätaren (45) i uttag nr:(21) eller (22) efter att proppen har demonterats. bild J *Ligger i en påse i kartongen till kontrollpanelen. Läcktest Fyll anläggningen med vatten och kontrollera att anläggningen är tätt. 2

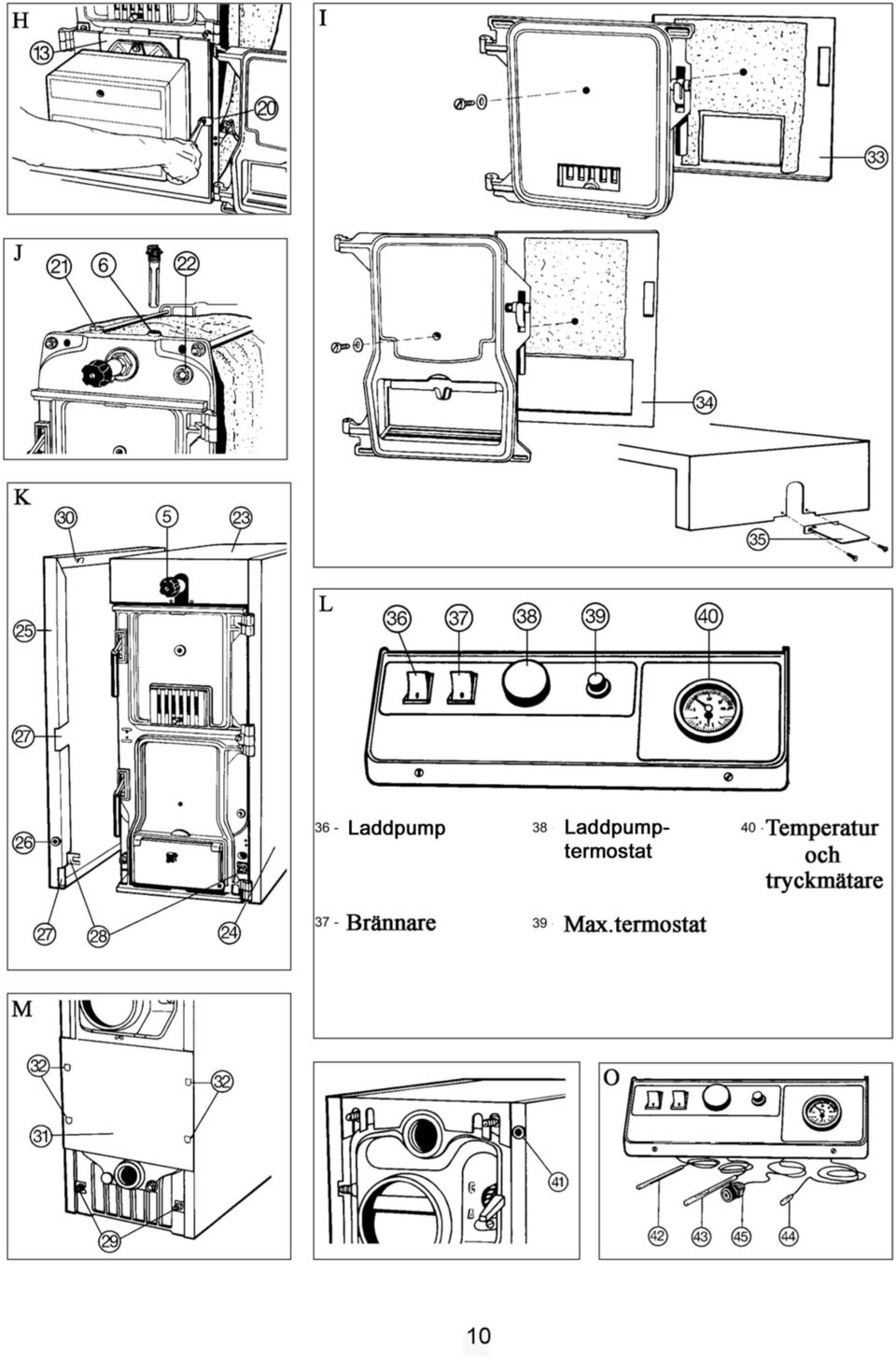

5 Höljet Beroende på om anläggningen skall användas för eldning med fastbränsle eller brännare förberedes toppen (23) av höljet därtill, vid enbart fastbränsle eldning så öppnar man bara de hål som man har användning för. Om kontrollpanel skall användas så skall alla tre hålen öppnas. Montera topplåten (23). Fortsätt med högra sidan (24). Och vänstra sidan som är förbered för kabel genomföring (26) från kontrollpanelen för brännare. Bild K Vänstra sidan är även förberedd för extra lucka (27). I nedre kant av frontplåten skall de 2 beslagen skruvas fast med muttrarna (28). Bild K I nedre/bakre kant av sidoplåtarna (24) och (25) skall de 2 beslagen sättas in över åtdragningsbultarna (29). Bild K Haka samman sidorna och toppen med hjälp av plåtflikarna (30). Bild K Montera baksidan (31) genom att genom att haka den på de 4 plåtflikarna (32). Bild M Montera isolering och plåtar på den övre och den nedre luckan genom att använda de skruvar och brickor som medföljer. Bild I Sätt ihop dragregulatorn enligt beskrivning. Öppna den översta luckan och montera avskärmningsplåten (35)* bild I använd de medföljande skruvarna. *Om brännare skall användas så behövs inte dragregulator och avskärmningsplåt monteras. I pannor som skall eldas med pellets/olja, monteras nu temperatur och överhettningsskyddet i dyk röret. Se avsnitt om styrning. Montera de 2 vinklarna till kontrollpanelen på toppenplåten. 3

6 Montering av el-detaljer Alla eldragningar skall göras efter det att man har isolerat pannkroppen. Inga ledningar får ligga mot pannkroppen. Kabel från elnätet och kabel till cirkulationspump, drages på vänstra sidan av pannan, och till bakkant (41) bild N. Kabel till brännare från panel skall dragas ner på vänster sida av pannan och till framkant (26) bild K. Kabel till microbrytaren drages ner på högra sidans framkant. Brytaren (17) bild G skruvas därefter fast enligt bild. Elektrisk installation Den elektriska installationen skall utföras av behörig fackman. 4

7 Före första eldningen Kontrollera följande: Anläggningen skall vara fylld med vatten, kontrollera mot tryckmätaren (40) bild L och ställ den justerbara visaren i rätt läge. Avlufta cirkulationspumpen (10) bild P, och kontrollera att den fungerar och att flödesriktningen är rätt. Avlufta hela anläggningen. Första upptändning med fast bränsle Kontrollera att vredet till rökgasspjället på pannas vänstra sida står i öppet läge, position A. bild E Öppna den nedre luckan, vik ner skyddet och lägg i tändved. Den övre luckan hålles stängd. Starta cirkulationspumpen. Tänd och vik upp skyddet, stäng sedan luckan. Öppna den övre luckan och lägg i önskad mängd torr ved, stäng luckan och kontrollera att det inte kommer ut rök från panna eller rökrör. Koppla dragregulatorn och grovjustera kedjan. När pannvattnets temperatur är ca: 5º under tänkt maxtemperatur skall dragluckan vara stäng, finjustera kedjan. Avlufta hela anläggningen ännu en gång, med avstängd cirkulationspump. Fyll ev. på mer vatten i anläggningen, starta åter cirkulationspumpen. Första upptändning med brännare Kontrollera att vredet till rökgasspjället på pannas vänstra sida står i öppet läge, position A. Starta cirkulationspumpen. Ställ in panntermostaten (38) bild L på önskad temperatur. Ex º. Om oljebrännare skall användas, läs brännartillverkarens anvisningar. Starta. Om pelletsbrännare skall användas, läs brännartillverkarens anvisningar. Starta. Avlufta hela anläggningen ännu en gång, med avstängd cirkulationspump. Fyll ev. på mer vatten i anläggningen, starta åter cirkulationspumpen. Viktigt Om det är nödvändigt med efterfyllning av anläggningen, skall detta ske när pannan har låg temperatur. 5

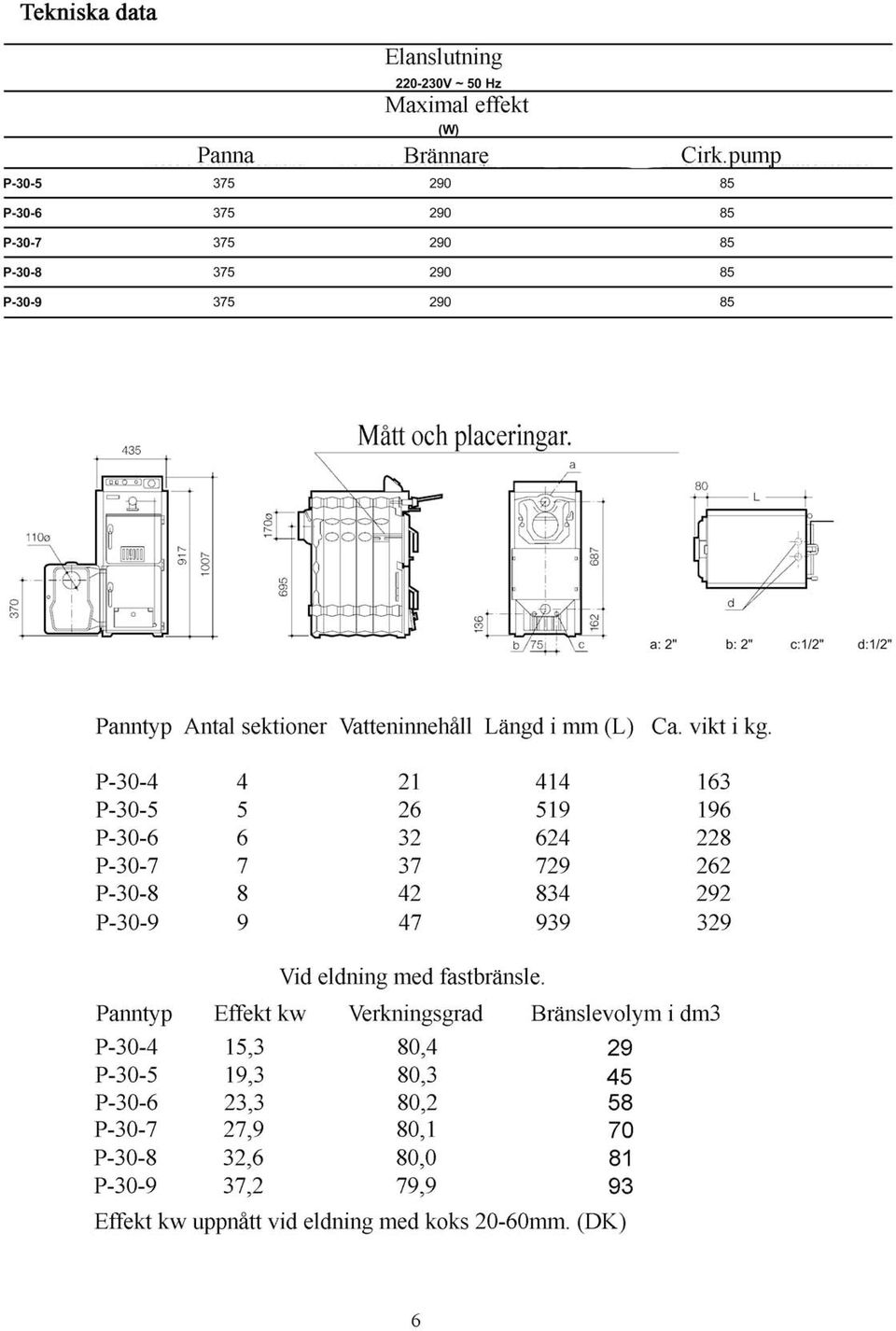

8

9

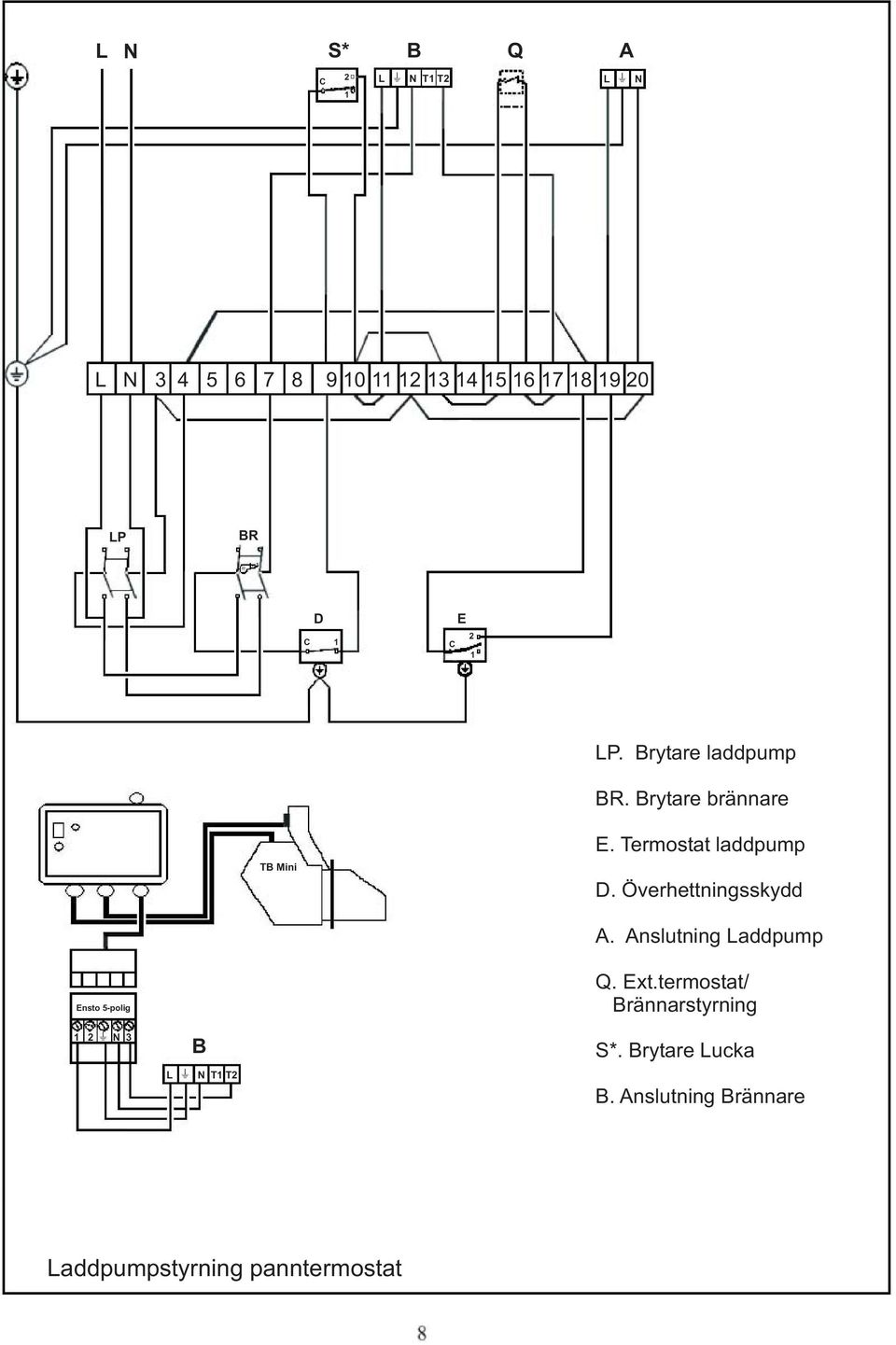

10 L N S* B Q A C 2 1 L W N T1 T2 L W N L N LP BR D E 2 C 1 C 1 LP. Brytare laddpump BR. Brytare brännare TB Mini E. Termostat laddpump D. Överhettningsskydd A. Anslutning Laddpump Ensto 5-polig Q. Ext.termostat/ Brännarstyrning 1 2 W N 3 B S*. Brytare Lucka L W N T1 T2 B. Anslutning Brännare Laddpumpstyrning panntermostat
