1 Viasat, Canaldigital Digital (DVB-s) Analog, digital (DVB-t) Teracom Senda, Boxer Kabel TV Operatör TripplePlay Analog, Digital (DVB-c) Fiber, Koppar 3 ComHem, UPC, Gotnet IP TV Operatör Stadsnät Ethernet Fiber IP Tele Operatör IP Internet Operatör Fiber Viasat, canaldigital, Fast TV, Telia Ethernet Koppar IP Operatör (TV, Tele, Internet) Telia IP, Bredbandsbolaget Analog + DSL Rikstelefon (Tele+ DSL med IP TV) Telia DSL, Bredbandsbolaget DSL

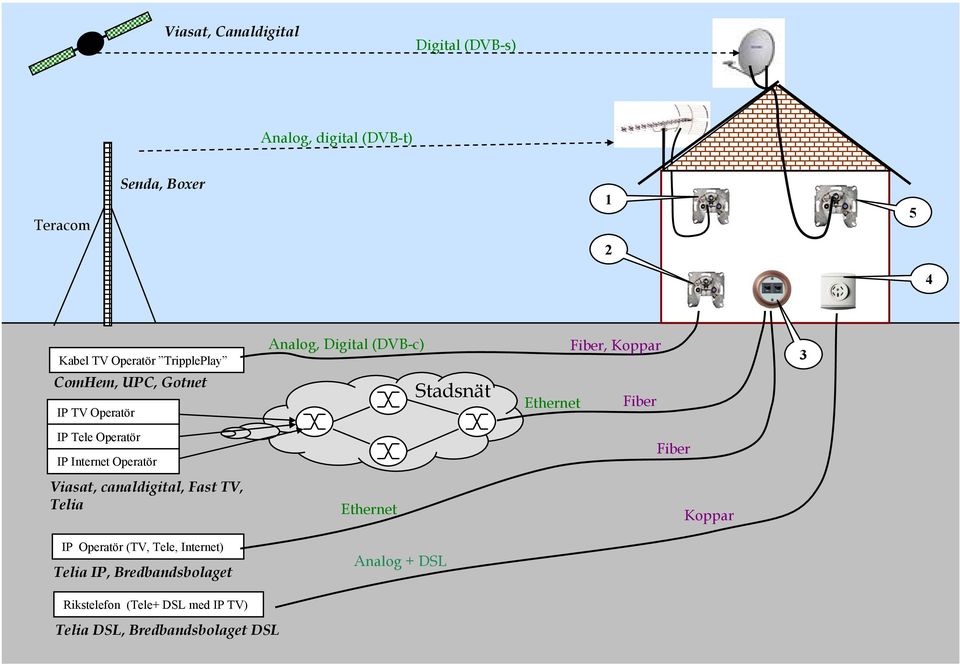

2 TV mottagning 1. TV antenn för marksänd TV, analog, digital (DVB-t). 2. Kabel TV, Internet, telefoni analogt, digitalt (DVB-c) 3. IP TV (Bredbands TV), Ethernet 4. IP TV, IP Tele, internet via (DSL+ Ethernet) 5 Satellitmottagning, Digitalt (DVB-s) Koppling mot applikationsexempel 1 1, Fastighet med egen antenn och ADSL Fastighet med egen antenn och ADSL med IP TV Fastighet med Kabel TV koax Fastighet med Kabel TV via fiberanslutning med WDM Fastighet med bredband med IP TV, IP tele, Internet

3 LexCom Home Fastighet med egen TV antenn & ADSL Applikationsexempel villa med egen antenn TV via marknätet analogt och digitalt Tele via allmänna telenätet Bredband via ADSL (telelinjen) Analog telefoni via allmänna telenätet Bredband Ethernet TV signal från antenn DSL Funktionsbeskrivning LexCom Home nätverket distribuerar TV, tele och data. Nätverket ger en flexibel installation på flera sätt. Det är lätt att få ut tjänster som TV, tele och bredband till de uttag man önskar. Nätverket ger också möjligheten att på ett relativt enkelt sätt anpassa systemet mot nya tjänster och system som finns och byggs ut. Rätt projekterat så är det snabbt gjort att exempelvis installera ADSL. Infrastrukturen är klar för IP TV, IP telefoni mm, om det i framtiden blir aktuellt att ansluta dessa system till fastigheten. TV TV signalen från TV antenn kopplas till en TV modul som ger möjligheten att koppla ut TV signal till det uttag som man önskar TV signal (6 st). Till uttagen ansluts en TV med en speciell anslutningskabel för Radio/TV. Boxer marksänd Digital TV ansluts på samma sätt som en TV. Kombinera installationen med en multibox och få ut 3 fria kanaler ex SVT 1, SVT2 och TV4 som vanligt till alla TV apparater. Du kan sedan komplettera med en eller flera boxar vid de TV apparater där du vill ha flera kanaler. Tele Telelinjen från allmänna telenätet kopplas till Telemodulen. Därifrån kopplas telesignalen ut till de uttag man önskar ha telefon i. Systemet ger också en möjlighet att på ett relativt enkelt sätt välja att köpa teletjänsten via exempelvis IP telefoni och bredbandet. Genom att ansluta en konverter som omvandlar IP telefoni till en vanlig telelinje och sedan koppla den till telemodulen och du ringer som vanligt fast via bredbandet. Man kan också ansluta en IP telefon via nätverklänkarna till valfritt rum. Bredband Bredbandet fås i detta exemplet via ADSL routern. Bredbandet kan sedan kopplas ut via nätverket till en eller flera datorer direkt från routern eller via Switchen S100t.

4 Systembilden visar ett LexCom Home nätverk Produkter som kan ingå ett LexCom Home nät i en villa E-nummer Benämning E Central Apollo 16 + fack E Telemodul T100 E TV modul A E Dataswitch S100t E Patchkablar 3 st E Strömförsörjningsenhet Apollo E Riktelefonuttag Trend E fack ram Trend E Förhöjningsram Trend E E E E E E WB jack CFF Trend centrumplatta 1x 8 pol Trend centrumplatta 2x 8 pol Montageram vit med dammlucka Installationskabel 300m Installationskabel i flexslang 100m E E E Anslutningskabel R/TV/IR vit Nätverkskabel 2 m Kat 5:e STP Teleanslutningskabel 2m Om ni tycker systemet verkar intressant så rekommenderar vi att ni kontaktar Schneider Electric, så hjälper vi er att ta fram ett förslag på sortiment som passar din anläggning.

5 LexCom Home Fastighet med egen TV antenn och IP TV via ADSL Systembild som visar ett LexCom Home nätverk Applikationsexempel: Villa med ADSL och IP TV TV via TV antenn IP TV via ADSL Tele via allmänna telenätet med ADSL abonnemang Bredband via ADSL Funktionsbeskrivning I exemplet så har fastigheten en vanlig TVantenn för mottagning av analoga och digitala TV kanaler via marknätet. Bredband kommer via telelinjen och ADSL. Via ADSL abonnemanget så erbjuds fastigheten bredband som fördelas i nätverket till datorer (kompletteras med router). Via ADSL erbjuds också IP TV (TV via bredbandet). Denna signal kopplas från ADSL utr. via nätverket till Set Top Boxen som tar emot IP TV signalen och bilden visas sedan på TV n via scart sladd. TV IP TV signalen patchkopplas ut från en ADSL switch till en Set Top Box (STB) via nätverket. STB ansluts med en nätverkskabel till nätverksuttaget och en scart kabel till TV. Man byter kanal med fjärrkontrollen till Set Top Boxen. Nya tjänster som köp av filmer mm kommer att erbjudas via IP TV. TV signalen från TV antenn kopplas till en TV modul som ger möjligheten att koppla ut TV signal till de uttag där man önskar TV signal. TV apparater och Boxermottagare ansluts med en speciell anslutningskabel för TV mellan nätverksuttaget och apparaten. Tele Telelinjen från allmänna telenätet kopplas till Telemodulen via ett telejack. Från telemodulen kopplas sedan telesignalen ut till de uttag som man önskar telefon i. Systemet ger också möjligheten att på ett enkelt sätt välja teletjänsten via bredbandet och IP telefoni. Man ansluter en konverter som omvandlar IP telefoni till en vanlig telelinje och denna kopplas till telemodulen. Sedan ringer du som vanligt fast via bredbandet. Mediakonverten säljs inte av oss och visas inte på bilden Bredband Bredbandet fås i detta exemplet via ADSL. Bredbandet kan sedan kopplas ut via nätverket till en eller flera datorer. Vid koppling mot flera datorer kompletteras anläggningen med en router och förslagsvis med en ADSL router direkt för att undvika att få flera apparater (modem och router).

6 Systembild som visar ett LexCom Home nätverk Produkter som kan ingå ett LexCom Home nät i en villa E-nummer Benämning E Central Apollo 16 + fack E Telemodul T100 E TV modul A E Dataswitch S100t E Patchkablar 3 st E Strömförsörjningsenhet Apollo E Riktelefonuttag Trend E fack ram Trend E Förhöjningsram Trend E E E E E E WB jack CFF Trend centrumplatta 1x 8 pol Trend centrumplatta 2x 8 pol Montageram vit med dammlucka Installationskabel 300m Installationskabel i flexslang 100m E E E Anslutningskabel R/TV/IR vit Nätverkskabel 2 m Kat 5:e STP Teleanslutningskabel 2m Om ni tycker detta verkar intressant så rekommenderar vi att ni kontaktar Schneider Electric för hjälp och få ett förslag med produkter som passar din anläggning.

7 LexCom Home Fastighet med Kabel TV anslutning Rum 1 TVmodul Datamodul Rum 2 Telemodul Rum 3 Applikationsexempel med Kabel TV med Tripple play Kabel TV med bredband och telefunktion. Funktionsbeskrivning LexCom Home nätverket distribuerar TV, tele och data. Nätverket ger en flexibel installation på flera sätt. Det är lätt att få ut tjänster som TV, tele och bredband till de uttag man önskar i fastigheten. Nätverket ger också möjligheten att på ett relativt enkelt sätt anpassa systemet mot nya tjänster. Förbereds installationen på rätt sätt så får den en bra plattform för ADSL och IP baserade system via bredband som IP TV och IP telefoni. TV TV signalen kopplas till en TV modul som sedan ger dig möjligheten att koppla ut TV signal till det uttag som du önskar TV signal i (6st). I uttaget ansluts TV och Digitala Set Top Boxar med en anslutningskabel för TV. En Set Top Box är en digital mottagare anpassad för digitala sändningar i Kabel TV nät. Tele Telelinjen kopplas till Telemodulen. Från telemodulens portar kopplas sedan telesignalen ut till de uttag som du önskar telefonsignal i. I detta exemplet så finns möjligheten att köpa telefonitjänsten via kabel TV nätet. En analog telelinje fås då ur kabelmodemet som sedan kan kopplas till telemodulen för vidare distribution till valfria telefoner. Med andra ord så kan man på ett enkelt sätt välja varifrån man vill köpa teletjänsten. En möjlighet kan också vara att köpa telefonitjänsten via bredbandet (IP tele) och då ansluter man en konverter som omvandlar IP telefoni till en vanlig telelinje som sedan kopplas till telemodulen och du kan ringa som vanligt. Bredband Bredbandet fås i detta exemplet ur kabelmodemet, men kan lika gärna komma från ett ADSL abonnemang eller via en direkt inkopplad bredbandsförbindelse. Bredbandet kan kopplas ut via nätverket till en dator. Vill man ha flera datorer med möjligheten att nå bredbandet så kan man behöva komplettera med en router. Idag erbjuds också TV och Telefontjänster via bredband och då finns infrastrukturen förberedd för dessa system i o m nätverket.

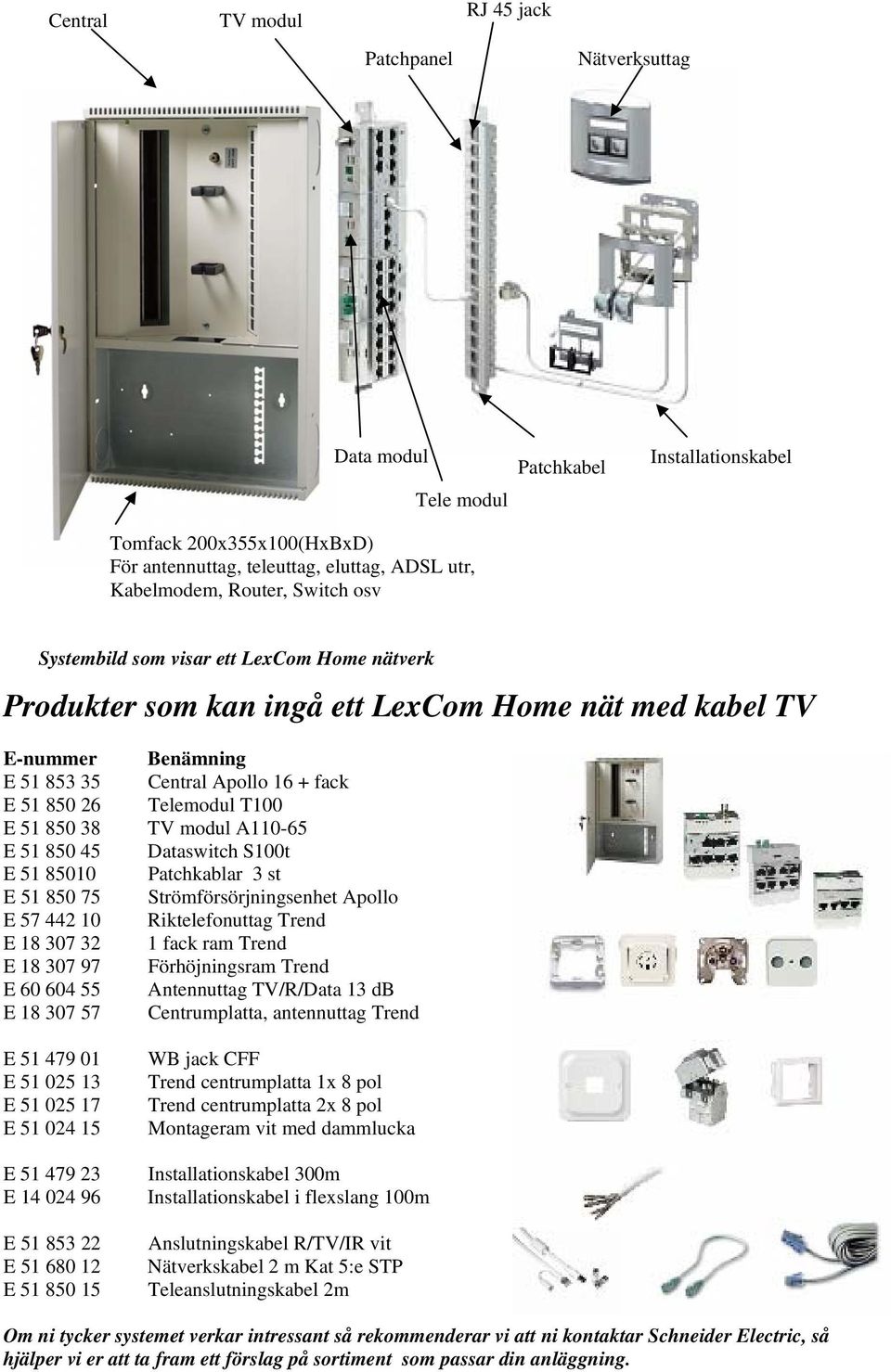

8 Central TV modul Patchpanel RJ 45 jack Nätverksuttag Data modul Tele modul Tomfack 200x355x100(HxBxD) För antennuttag, teleuttag, eluttag, ADSL utr, Kabelmodem, Router, Switch osv Patchkabel Installationskabel Systembild som visar ett LexCom Home nätverk Produkter som kan ingå ett LexCom Home nät med kabel TV E-nummer Benämning E Central Apollo 16 + fack E Telemodul T100 E TV modul A E Dataswitch S100t E Patchkablar 3 st E Strömförsörjningsenhet Apollo E Riktelefonuttag Trend E fack ram Trend E Förhöjningsram Trend E Antennuttag TV/R/Data 13 db E Centrumplatta, antennuttag Trend E E E E E E E E E WB jack CFF Trend centrumplatta 1x 8 pol Trend centrumplatta 2x 8 pol Montageram vit med dammlucka Installationskabel 300m Installationskabel i flexslang 100m Anslutningskabel R/TV/IR vit Nätverkskabel 2 m Kat 5:e STP Teleanslutningskabel 2m Om ni tycker systemet verkar intressant så rekommenderar vi att ni kontaktar Schneider Electric, så hjälper vi er att ta fram ett förslag på sortiment som passar din anläggning.

9 LexCom Home Fastighet med Kabel TV via fiberanslutning (WDM) med tele och bredband. Exempel 1 Två telelinjer direkt kopplade till telemodulen. TV signal via TV modulen och bredband direkt via nätverkslänkarna till datorer. Exempel 2 En telelinje kopplad via rikstelejack till telemodulen. TV signal via TV modulen och bredband direkt via nätverkslänkarna till datorer Applikationsexempel med AT-iMG613RF TV, Tele och Data i samma system Tripple Play Via fiber. Funktionsbeskrivning WDM är en teknologi där överföring av Kabel TV signal sker med fiber. Tele och data överförs också med fibern. En av fiber av två över för Data i båda riktningarna genom att utrustningen sänder på en våglängd och tar emot på en annan våglängd. På den andra fibern så överförs kabel TV utbudet analogt och digitalt modulerat på traditionellt sätt fast i fibern och med ljus. Denna analoga ljussignal som innehåller hela kabel TV utbudet omvandlas till en vanlig RF signal i Fiber/RF Gatewayen. Ur boxens f-kontakten fås hela Kabel TV utbudet i RF format (Koax). IP telesignalen omvandlas i AT-iMG613RF till en vanlig analog linje och finns ut på en RJ 11 kontakt. TV TV signalen från RF ut (CaTV) kopplas till en TV modul A som sedan ger möjligheten att koppla ut TV signal till de uttag som man önskar TV signal i (6st). I uttaget ansluts TV och Digitala Set Top Boxar med en anslutningskabel för Radio/TV. En digital Set Top Box är en digitalmottagare anpassad för digitala sändningar i Kabel TV nät. Tele Från AT-iMG613RF och dess RJ 11 kontakt kopplas telelinjen till en telemodul. Alt 1. Linjen kopplas till ett rikstelefonuttag med teleanslutningskabel med rikstelepropp. Från riksteleuttaget linjen till telemodulens ingång. Från telemodulens RJ45 portar kopplas sedan telesignalen ut till de rum och uttag som det önskas telefonsignal i. Alt 2. Linjerna kopplas direkt från RJ 11 utgångarna och till telemodulens Line 1 och 2 ingång. Telemodulen kan sedan konfigureras för 1 alt 2 linjer, 1 linje på 8 portar eller 2 linjer på vardera 4 portar. Bredband Bredbandet fås ur AT-iMG613RF och dess 3 LAN portar. Bredbandet kopplas från LAN portarna via nätverket och till en eller flera datorer med patchkabel och nätverksanslutningskabel.

10 Central TV modul Patchpanel RJ 45 jack Nätverksuttag Data modul Tele modul Tomfack 200x355x100(HxBxD) Här placeras AT-iMG613RF, eluttag och eventuellt teleuttag Patchkabel Installationskabel Systembild som visar ett LexCom Home nätverk Produkter som kan ingå ett LexCom Home nät (De speciella patchkablarna till Home systemet bör användas överlag p g a TV signal och så att inte förväxling sker) E-nummer Benämning E Central Apollo 16 + fack E Telemodul T100 E TV modul A E Patchkablar 3 st E Patchkabel 50 cm E Strömförsörjningsenhet Apollo E Riktelefonuttag Trend E fack ram Trend E Förhöjningsram Trend E E E E E E E E E E V vägguttag 2-vägs Kvick rot WB jack CFF Trend centrumplatta 1x 8 pol Trend centrumplatta 2x 8 pol Montageram vit med dammlucka Installationskabel 300m Installationskabel i flexslang 100m Anslutningskabel R/TV/IR vit Nätverkskabel 2 m Kat 5:e STP Teleanslutningskabel 2m Om ni tycker systemet verkar intressant så rekommenderar vi att ni kontaktar Schneider Electric, så hjälper vi er att ta fram ett förslag på sortiment som passar din anläggning.

11 LexCom nätverk Fastighet med IP TV, IP Tele och bredband Systembild som visar ett LexCom nätverk med IP lösning Applikationsexempel: Fastighet med IP TV, IP Tele och bredband TV via bredbandet med Set Top Box Tele via bredbandet (IP tele) med konvertering till vanlig analog tele. Bredband Funktionsbeskrivning Anläggningen i exemplet är uppbyggd som ett datanät med LexCom produkter. Kabelnätet kan bestå av Kat 5, Kat 6 eller LexCom Home kabel. Min kravet brukar vara Kat 6 UTP. Bredbandet kan distribueras med fiber alt kopparkabel och brukar ca 100 Mbit. Bredbandet ansluts i en Switch som ibland kallas CPE. Den är Vlan baserad. Det innebär att en port är avsedd för IP TV signalen och en för IP Tele och en för Bredbandet. TV (IP TV, bredbands TV) Ur huvud Switchen kommer TV signalen i Ethernet format i den avsedda TVporten. TV signalen är paketerad i Ethernet protokollet och kan därför distribueras med vanliga nätverkskomponenter. Om anläggningen bara har en TV plats så kopplas denna signal via en nätverkskabel till platsen där TV n skall stå. Från nätverksuttaget ansluts en vanlig nätverkskabel till Set Top Boxen. Ur Set Top Boxen finns en vanlig videosignal som kopplas med en scartsladd till TV n. När AV ingången är vald på TV n så fås bilden från boxen och man byter kanal med en fjärrkontroll. Varje gång som kanalbyte sker med fjärren så går boxen ut i operatörens nätet och ber och få en ny kanal sänd till sig, som boxen kodar upp och visar på scart utgången och TV n. Önskas fler TV platser och operatören erbjuder den möjligheten så kan Ethernetsignalen från huvudswitchen delas upp med ytterliggare en switch för att få flera TVportar. Från dessa portar så kan signalen kopplas ut till flera TV platser med Set Top Boxar. Tele (IP Telefoni) Tele abonnemanget är kopplat till en IP teleoperatör. Telesignalen fås i Ethernet format i avsedd port på huvudswitchen. IP tele signalen kan kopplas direkt till speciella IP telefoner via nätverket eller så kan signalen omvandlas med en konverter till en vanlig analog telefon linje. Denna linje kan fördelas med en telemodul till vanliga analoga telefoner i önskade rum. Man ringer precis som vanligt fast signalen tar vägen via bredbandet istället för som normalt via en telestation. När IP telefoner blir billiga så är de fullt möjliga att använda då nätverkskabeln är gjord för att transportera den typen av signal. Vid användning med flera IP telefoner så kommer det att behövas ytterliggare en Switch för att få flera portar med IP telesignalen.

12 Bredband Bredbandet fås i detta exemplet via huvudswitchen och avsedd bredandsport. Vid koppling mot flera datorer kompletteras anläggningen med ytterligare en Switch alternativt en Router beroende på om operatören tilldelar mer än en IP adress. Några exempel. TV porten från huvudswitchen kopplad till Set Top Box(STB) och TV via LexCom nätverket. TV signal via LexCom Switch till två TV apparater med STB via LexCom nätverket. IP Telesignal till IP telefon via LexCom nätverket. IP Telesignal via LexCom Switch till två IP telefoner via LexCom nätverket. Bredbandet kopplat via en LexCom Switch till två datorer via LexCom nätverket. Här kan en Router behövas om operatören inte tilldelar flera IP adresser. Anläggning med IP TV, bredband och med en Switch som har en inbyggd konverter för IP tele till analog telelinje som är kopplad via en telemodul för distribution till vanliga telefoner.

13 Systembild som visar ett LexCom nätverk Produkter som kan ingå ett LexCom nät med enbart IPbaserade tjänster E-nummer E E E E E E E E E E Benämning Central Apollo 16 + fack Telemodul T100 Dataswitch S100t Strömförsörjningsenhet Apollo Patchkabel Kat 6 UTP 0,5 m Kat 6 UTP jack CFF Trend centrumplatta 1x8 pol Trend centrumplatta 2x8 pol Montageram vit med dammlucka Installationskabel Kat 6 UTP 500m E Nätverkskabel Kat 6 UTP 2m (dator & IP telefoner) E Teleanslutningskabel 2m (analoga telefoner) Om ni tycker detta verkar intressant så rekommenderar vi att ni kontaktar Schneider Electric för hjälp och få ett förslag med produkter som passar din anläggning.

14 Projekteringsförslag LexCom Home Projekteringsförslag En komplett Home anläggning ger en relativt framtidssäker anläggning. Genom att förbereda anläggningen för inkoppling av några idag kända system så underlättar man för fastighetsägaren som får en valfrihet att välja system och kan själv koppla in dem framöver. Några ex på system som lätt kan kopplas in är Bredband via ADSL och bredband via kabel TV- modem. IP baserade system med TV och tele är också enkelt att koppla in. TV Vid kabel TV- anslutning så förbereds anläggningen förslagsvis med ett multimedia antennuttag enligt operatörens anvisningar vid centralen. Fördel: Kabelmodemet för bredbandet kan enkelt anslutas till dataporten på uttaget. Bredbandet ur modemet kopplas ut via nätverket. Om kabel TV operatören erbjuder telefoni via kabelmodemet så ansluts telelinjen till rikstelefon uttaget. Telelinjen kan sedan distribueras via nätverket och från telemodulen. Vid TV mottagning med egen antenn ansluts antennsignal via tap i Apolloskåpet. Övriga kapslingar ansluts antennsignal direkt till TV modulen. EL Sätt upp ett eluttag i anslutning till centralen för strömförsörja utrustning som ADSL utr., Kabel modem, IP utr. som Router och Switch. Tele Förbered anläggningen med ett riksteleuttag vid centralen som är seriekopplat och där telemodulen hamnar efter detta uttag. Fördelar: ADSL Vid inkoppling av bredband med DSL teknik så ansluts splittern i uttaget och sedan kan bredbandet spridas via nätverket. Tele via kabel TV nätet Vid kabel TV med telefunktion så ansluts teleanslutningskabel från kabelmodemet i riksteleuttaget. Samma möjlighet finns vid anslutning till IP telefoni med konverter till en analog telelinje. IP telefoner IP telefoner kan anslutas direkt via nätverket till uttag.
