1 TA Kom-igång med routern Technicolor TG789 vac

2 Startboxen innehåller Vad har du för uttag? Via bredbandsuttaget 1 3 Om du har bredband via bredbandsuttaget betyder det att det finns ett separat fibernät för internet i ditt hus. Oftast sitter bredbandsuttaget i väggen, men ibland finns en medie om vandlare installerad i lägenheten eller huset. Du kan alltid fråga fastighetsägaren om du är osäker. Gå till sidan Kom-igång med routern Technicolor TG789vac 6 9 Via telejacket Har du bredband via telejacket har du säkert hört termer som ADSL, VDSL och DSL. Det är tekniker som erbjuder bredband via telejacket. Det är viktigt att mellanproppen (splittern) kopplas i det första jacket i bostadens telefonslinga, annars kan kvaliteten försämras eller inte fungera alls på både bredbandstjänsten och vanlig telefoni. I en lägenhet brukar det första jacket sitta närmast ytterdörren. I en villa sitter det oftast på bottenvåningen, såvida inte telefonledningen går via luftledningen. Då kan första jacket finnas på ovanvåningen. Gå till sidan 5 Via antennuttaget Router Nätverkskabel med röda kontakter Nätverkskabel med gula kontakter Strömadapter Splitter, med grön och grå kontakt Testplugg Infokort för trådlöst internet Väggfäste Kom igång-guide Om du har bredband via antennuttaget så utnyttjas fastighetens kabel-tv nät. Du behöver koppla ett separat kabelmodem till multimediauttaget, som oftast finns i vardagsrummet (tre eller två hål i väggen). Routern som följer med detta utskick kopplas till kabelmodemet för att till exempel koppla in flera datorer, ansluta trådlöst eller använda IP-telefoni. Gå till sidan 6 3

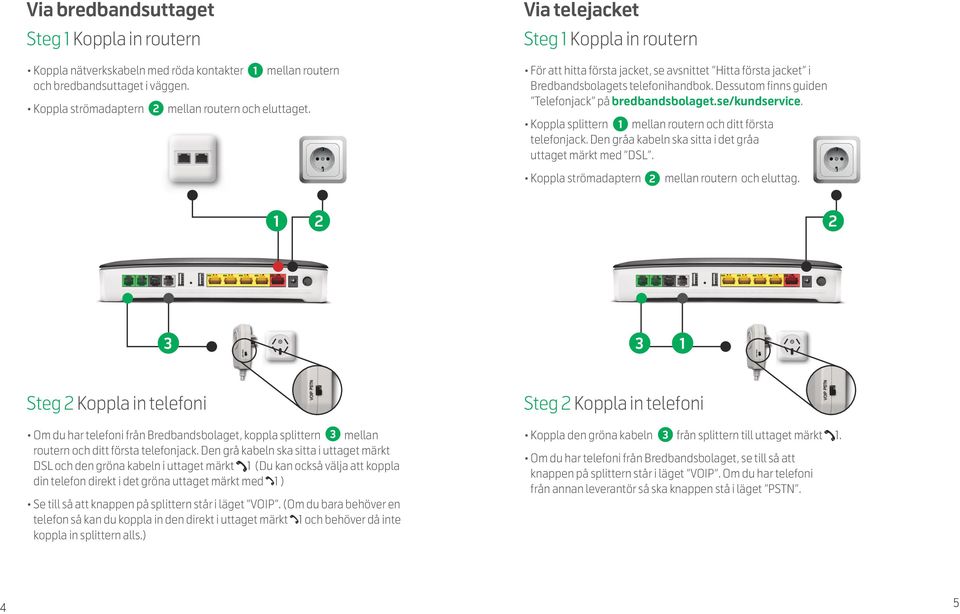

3 Via bredbandsuttaget Steg 1 Koppla in routern Koppla nätverkskabeln med röda kontakter mellan routern och bredbandsuttaget i väggen. Koppla strömadaptern mellan routern och eluttaget. Via telejacket Steg 1 Koppla in routern För att hitta första jacket, se avsnittet Hitta första jacket i Bredbandsbolagets telefonihandbok. Dessutom finns guiden Telefonjack på bredbandsbolaget.se/kundservice. Koppla splittern mellan routern och ditt första telefonjack. Den gråa kabeln ska sitta i det gråa uttaget märkt med DSL. Koppla strömadaptern mellan routern och eluttag Steg Koppla in telefoni Om du har telefoni från Bredbandsbolaget, koppla splittern mellan routern och ditt första telefonjack. Den grå kabeln ska sitta i uttaget märkt DSL och den gröna kabeln i uttaget märkt 1 (Du kan också välja att koppla din telefon direkt i det gröna uttaget märkt med 1 ) Se till så att knappen på splittern står i läget VOIP. (Om du bara behöver en telefon så kan du koppla in den direkt i uttaget märkt 1 och behöver då inte koppla in splittern alls.) Steg Koppla in telefoni Koppla den gröna kabeln från splittern till uttaget märkt 1. Om du har telefoni från Bredbandsbolaget, se till så att knappen på splittern står i läget VOIP. Om du har telefoni från annan leverantör så ska knappen stå i läget PSTN. 4 5

4 Via antennuttaget Steg 1 Koppla in routern Koppla nätverkskabeln med röda kontakter mellan routern och ditt modem (se punkt 6 i modemets manual). Koppla strömadaptern mellan routern och eluttaget. Steg 3 Anslut ditt bredband via kabel Nu är det dags att aktivera din bredbandstjänst. Du kan antingen ansluta trådlöst eller via kabel. Om du använder kabel, koppla nätverkskabeln med gula kontakter mellan routern och din dator. 1 3 Steg Koppla in telefoni Om du har telefoni från Bredbandsbolaget, koppla splittern mellan routern och ditt första telefonjack. Den gråa kabeln ska sitta i uttaget märkt DSL och den gröna kabeln i uttaget märkt 1. Se till så att knappen på splittern står i läget VOIP. (Om du bara behöver en telefon så kan du koppla in den direkt i uttaget märkt 1 och behöver då inte koppla in splittern alls.) 6 7

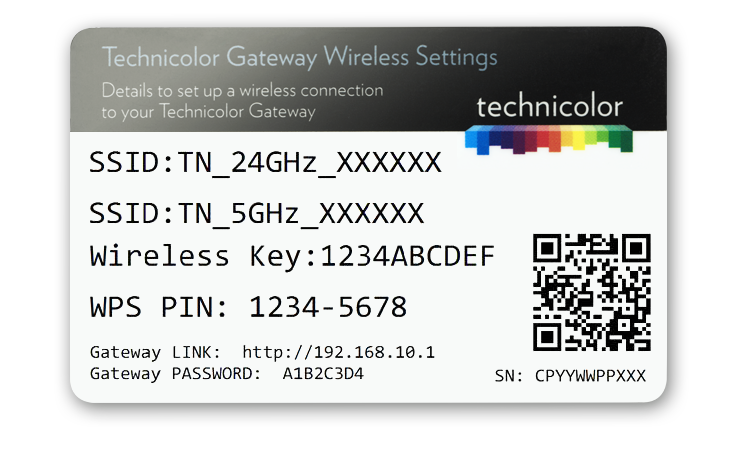

5 Steg 3 Anslut ditt bredband trådlöst Det trådlösa nätverksnamnet finner du på undersidan av routern med benämningen SSID och lösenordet till ditt nätverk benäms med Wireless Key. Hur du ska göra med just din enhet, framgår av Steg 5 på sidorna 10 och 11. Steg 4 Infokort för trådlöst internet Du kan också hitta uppgifter om ditt trådlösa nätverk på det kort som följer med din nya box. Därför är det bra om du sparar kortet som följer med startboxen. Denna router tillåter dig dela upp nätverkstrafiken genom att dela ut två nätverk, TN_4GHz_XXXXXX och TN_5GHz_XXXXXX, där XXXXXX är routerns unika namn. Med 5GHz-bandet kommer du oftast upp i högre hastigheter. Läs mer om trådlöst bredband på bredbandsbolaget.se/kundservice Surfa in på aktivering.bredbandsbolaget.se och följ anvisningarna för att slutföra installationen. 8 9

6 Steg 5 Välj det operativsystem som passar din enhet Ansluta till det trådlösa nätverket Iphone och ipad Tryck på inställningar, välj sedan WiFi och aktivera Wi-Fi. Android Tryck på inställningar, välj sedan Trådlöst och nätverk och sedan Wi-Fi där du aktiverar WiFi genom att dra i ett reglage eller bocka i en ruta. Mac OS X Klicka på Airport-symbolen i skärmens övre högra hörn för att visa tillgängliga trådlösa nätverk. Markera routerns trådlösa nätverk. TN_4GHz_XXXXXX eller undersida. Windows 8 Gå till skrivbordet. Windows 7 Håll musen över ikonen för trådlösa nätverk nere vid klockan på aktivitetsfältet. En ruta poppar upp där alla tillgängliga trådlösa nätverk är synliga. Markera routerns trådlösa nätverk. TN_4GHz_XXXXXX eller undersida. Windows XP och Windows Vista Håll musen över ikonen för trådlösa nätverk nere vid klockan på aktivitetsfältet. En ruta poppar upp där alla tillgängliga trådlösa nätverk är synliga. Markera routerns trådlösa nätverk. TN_4GHz_XXXXXX eller undersida. Klicka på ikonen för trådlös anslutning bredvid klockan, nere till höger. Markera routerns trådlösa nätverk. TN_4GHz_XXXXXX eller 10 11
