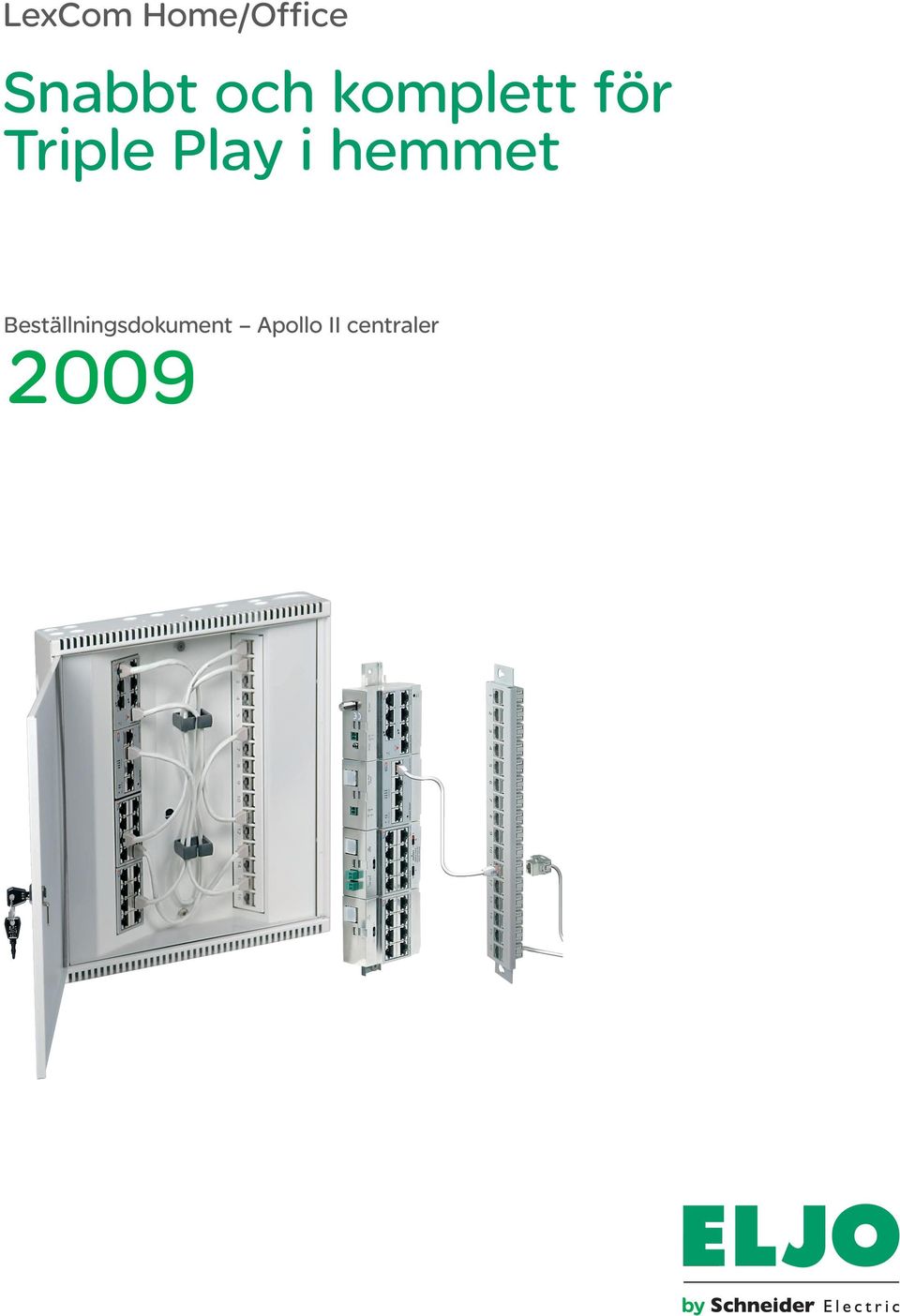

1 LexCom Home/Office Snabbt och komplett för Triple Play i hemmet Beställningsdokument Apollo II centraler 2009

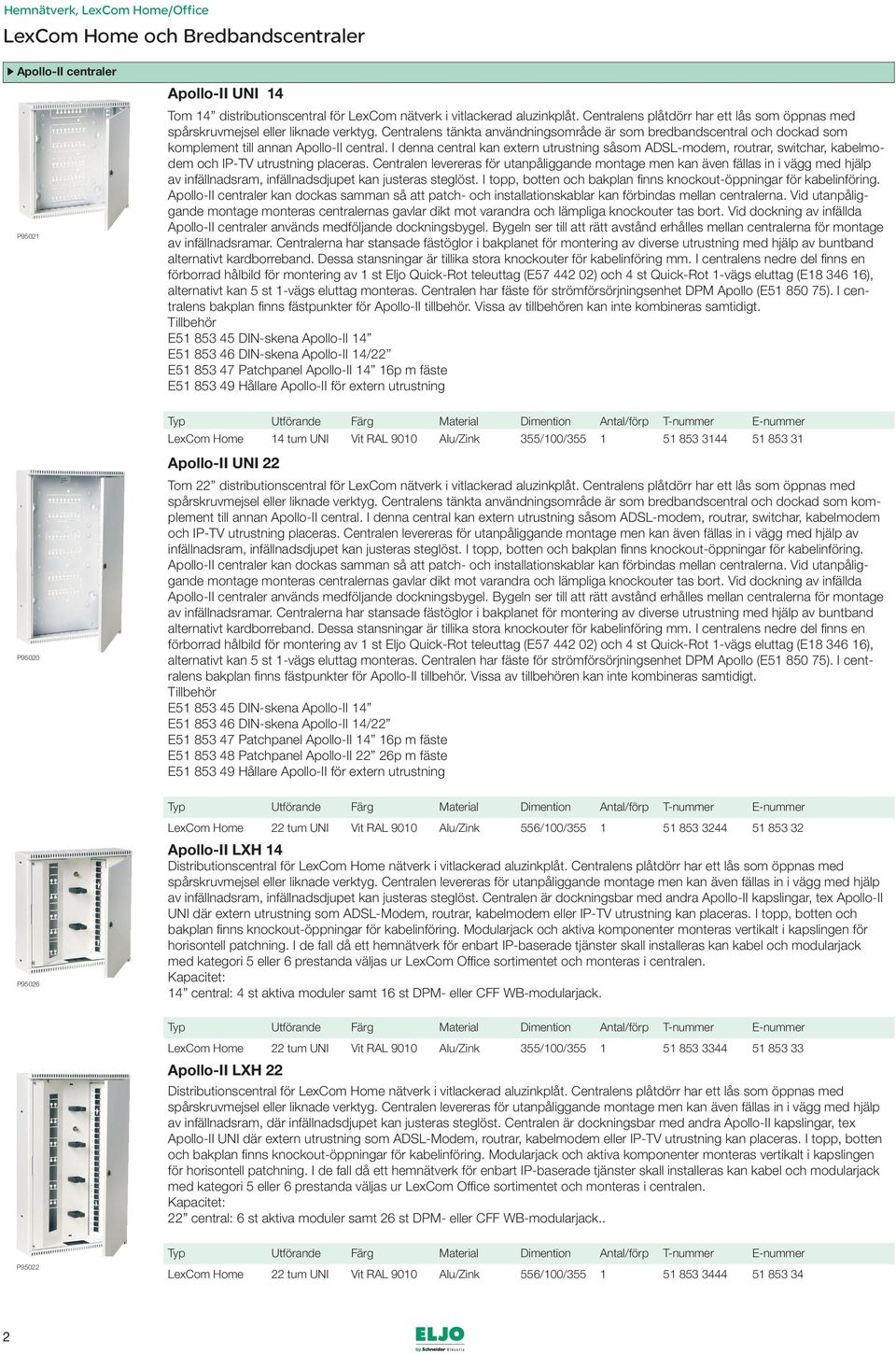

2 Hemnätverk, LexCom Home/Office LexCom Home och Bredbandscentraler Apollo-II centraler P95021 Apollo-II UNI 14 Tom 14 distributionscentral för LexCom nätverk i vitlackerad aluzinkplåt. Centralens plåtdörr har ett lås som öppnas med spårskruvmejsel eller liknade verktyg. Centralens tänkta användningsområde är som bredbandscentral och dockad som komplement till annan Apollo-II central. I denna central kan extern utrustning såsom ADSL-modem, routrar, switchar, kabelmodem och IP-TV utrustning placeras. Centralen levereras för utanpåliggande montage men kan även fällas in i vägg med hjälp av infällnadsram, infällnadsdjupet kan justeras steglöst. I topp, botten och bakplan finns knockout-öppningar för kabelinföring. Apollo-II centraler kan dockas samman så att patch- och installationskablar kan förbindas mellan centralerna. Vid utanpåliggande montage monteras centralernas gavlar dikt mot varandra och lämpliga knockouter tas bort. Vid dockning av infällda Apollo-II centraler används medföljande dockningsbygel. Bygeln ser till att rätt avstånd erhålles mellan centralerna för montage av infällnadsramar. Centralerna har stansade fästöglor i bakplanet för montering av diverse utrustning med hjälp av buntband alternativt kardborreband. Dessa stansningar är tillika stora knockouter för kabelinföring mm. I centralens nedre del finns en förborrad hålbild för montering av 1 st Eljo Quick-Rot teleuttag (E ) och 4 st Quick-Rot 1-vägs eluttag (E ), alternativt kan 5 st 1-vägs eluttag monteras. Centralen har fäste för strömförsörjningsenhet DPM Apollo (E ). I centralens bakplan finns fästpunkter för Apollo-II tillbehör. Vissa av tillbehören kan inte kombineras samtidigt. Tillbehör E DIN-skena Apollo-II 14 E DIN-skena Apollo-II 14/22 E Patchpanel Apollo-II 14 16p m fäste E Hållare Apollo-II för extern utrustning P95020 LexCom Home 14 tum UNI Vit RAL 9010 Alu/Zink 355/100/ Apollo-II UNI 22 Tom 22 distributionscentral för LexCom nätverk i vitlackerad aluzinkplåt. Centralens plåtdörr har ett lås som öppnas med spårskruvmejsel eller liknade verktyg. Centralens tänkta användningsområde är som bredbandscentral och dockad som komplement till annan Apollo-II central. I denna central kan extern utrustning såsom ADSL-modem, routrar, switchar, kabelmodem och IP-TV utrustning placeras. Centralen levereras för utanpåliggande montage men kan även fällas in i vägg med hjälp av infällnadsram, infällnadsdjupet kan justeras steglöst. I topp, botten och bakplan finns knockout-öppningar för kabelinföring. Apollo-II centraler kan dockas samman så att patch- och installationskablar kan förbindas mellan centralerna. Vid utanpåliggande montage monteras centralernas gavlar dikt mot varandra och lämpliga knockouter tas bort. Vid dockning av infällda Apollo-II centraler används medföljande dockningsbygel. Bygeln ser till att rätt avstånd erhålles mellan centralerna för montage av infällnadsramar. Centralerna har stansade fästöglor i bakplanet för montering av diverse utrustning med hjälp av buntband alternativt kardborreband. Dessa stansningar är tillika stora knockouter för kabelinföring mm. I centralens nedre del finns en förborrad hålbild för montering av 1 st Eljo Quick-Rot teleuttag (E ) och 4 st Quick-Rot 1-vägs eluttag (E ), alternativt kan 5 st 1-vägs eluttag monteras. Centralen har fäste för strömförsörjningsenhet DPM Apollo (E ). I centralens bakplan finns fästpunkter för Apollo-II tillbehör. Vissa av tillbehören kan inte kombineras samtidigt. Tillbehör E DIN-skena Apollo-II 14 E DIN-skena Apollo-II 14/22 E Patchpanel Apollo-II 14 16p m fäste E Patchpanel Apollo-II 22 26p m fäste E Hållare Apollo-II för extern utrustning P95026 LexCom Home 22 tum UNI Vit RAL 9010 Alu/Zink 556/100/ Apollo-II LXH 14 Distributionscentral för LexCom Home nätverk i vitlackerad aluzinkplåt. Centralens plåtdörr har ett lås som öppnas med spårskruvmejsel eller liknade verktyg. Centralen levereras för utanpåliggande montage men kan även fällas in i vägg med hjälp av infällnadsram, infällnadsdjupet kan justeras steglöst. Centralen är dockningsbar med andra Apollo-II kapslingar, tex Apollo-II UNI där extern utrustning som ADSL-Modem, routrar, kabelmodem eller IP-TV utrustning kan placeras. I topp, botten och bakplan finns knockout-öppningar för kabelinföring. Modularjack och aktiva komponenter monteras vertikalt i kapslingen för horisontell patchning. I de fall då ett hemnätverk för enbart IP-baserade tjänster skall installeras kan kabel och modularjack med kategori 5 eller 6 prestanda väljas ur LexCom Office sortimentet och monteras i centralen. Kapacitet: 14 central: 4 st aktiva moduler samt 16 st DPM- eller CFF WB-modularjack. LexCom Home 22 tum UNI Vit RAL 9010 Alu/Zink 355/100/ Apollo-II LXH 22 Distributionscentral för LexCom Home nätverk i vitlackerad aluzinkplåt. Centralens plåtdörr har ett lås som öppnas med spårskruvmejsel eller liknade verktyg. Centralen levereras för utanpåliggande montage men kan även fällas in i vägg med hjälp av infällnadsram, där infällnadsdjupet kan justeras steglöst. Centralen är dockningsbar med andra Apollo-II kapslingar, tex Apollo-II UNI där extern utrustning som ADSL-Modem, routrar, kabelmodem eller IP-TV utrustning kan placeras. I topp, botten och bakplan finns knockout-öppningar för kabelinföring. Modularjack och aktiva komponenter monteras vertikalt i kapslingen för horisontell patchning. I de fall då ett hemnätverk för enbart IP-baserade tjänster skall installeras kan kabel och modularjack med kategori 5 eller 6 prestanda väljas ur LexCom Office sortimentet och monteras i centralen. Kapacitet: 22 central: 6 st aktiva moduler samt 26 st DPM- eller CFF WB-modularjack.. P95022 LexCom Home 22 tum UNI Vit RAL 9010 Alu/Zink 556/100/

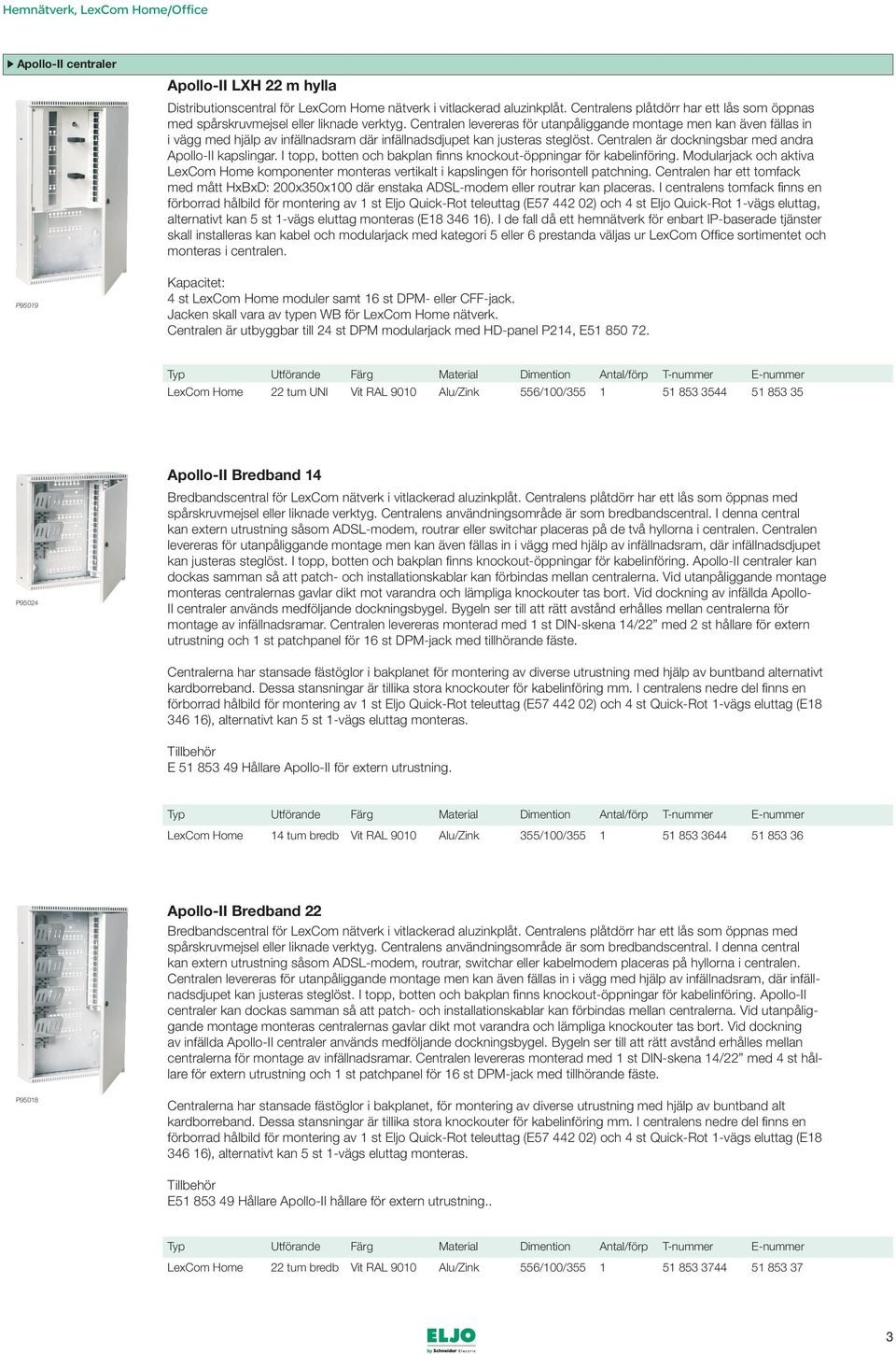

3 Hemnätverk, LexCom Home/Office Apollo-II centraler P95019 Apollo-II LXH 22 m hylla Distributionscentral för LexCom Home nätverk i vitlackerad aluzinkplåt. Centralens plåtdörr har ett lås som öppnas med spårskruvmejsel eller liknade verktyg. Centralen levereras för utanpåliggande montage men kan även fällas in i vägg med hjälp av infällnadsram där infällnadsdjupet kan justeras steglöst. Centralen är dockningsbar med andra Apollo-II kapslingar. I topp, botten och bakplan finns knockout-öppningar för kabelinföring. Modularjack och aktiva LexCom Home komponenter monteras vertikalt i kapslingen för horisontell patchning. Centralen har ett tomfack med mått HxBxD: 200x350x100 där enstaka ADSL-modem eller routrar kan placeras. I centralens tomfack finns en förborrad hålbild för montering av 1 st Eljo Quick-Rot teleuttag (E ) och 4 st Eljo Quick-Rot 1-vägs eluttag, alternativt kan 5 st 1-vägs eluttag monteras (E ). I de fall då ett hemnätverk för enbart IP-baserade tjänster skall installeras kan kabel och modularjack med kategori 5 eller 6 prestanda väljas ur LexCom Office sortimentet och monteras i centralen. Kapacitet: 4 st LexCom Home moduler samt 16 st DPM- eller CFF-jack. Jacken skall vara av typen WB för LexCom Home nätverk. Centralen är utbyggbar till 24 st DPM modularjack med HD-panel P214, E LexCom Home 22 tum UNI Vit RAL 9010 Alu/Zink 556/100/ P95024 Apollo-II Bredband 14 Bredbandscentral för LexCom nätverk i vitlackerad aluzinkplåt. Centralens plåtdörr har ett lås som öppnas med spårskruvmejsel eller liknade verktyg. Centralens användningsområde är som bredbandscentral. I denna central kan extern utrustning såsom ADSL-modem, routrar eller switchar placeras på de två hyllorna i centralen. Centralen levereras för utanpåliggande montage men kan även fällas in i vägg med hjälp av infällnadsram, där infällnadsdjupet kan justeras steglöst. I topp, botten och bakplan finns knockout-öppningar för kabelinföring. Apollo-II centraler kan dockas samman så att patch- och installationskablar kan förbindas mellan centralerna. Vid utanpåliggande montage monteras centralernas gavlar dikt mot varandra och lämpliga knockouter tas bort. Vid dockning av infällda Apollo- II centraler används medföljande dockningsbygel. Bygeln ser till att rätt avstånd erhålles mellan centralerna för montage av infällnadsramar. Centralen levereras monterad med 1 st DIN-skena 14/22 med 2 st hållare för extern utrustning och 1 st patchpanel för 16 st DPM-jack med tillhörande fäste. Centralerna har stansade fästöglor i bakplanet för montering av diverse utrustning med hjälp av buntband alternativt kardborreband. Dessa stansningar är tillika stora knockouter för kabelinföring mm. I centralens nedre del finns en förborrad hålbild för montering av 1 st Eljo Quick-Rot teleuttag (E ) och 4 st Quick-Rot 1-vägs eluttag (E ), alternativt kan 5 st 1-vägs eluttag monteras. Tillbehör E Hållare Apollo-II för extern utrustning. LexCom Home 14 tum bredb Vit RAL 9010 Alu/Zink 355/100/ Apollo-II Bredband 22 Bredbandscentral för LexCom nätverk i vitlackerad aluzinkplåt. Centralens plåtdörr har ett lås som öppnas med spårskruvmejsel eller liknade verktyg. Centralens användningsområde är som bredbandscentral. I denna central kan extern utrustning såsom ADSL-modem, routrar, switchar eller kabelmodem placeras på hyllorna i centralen. Centralen levereras för utanpåliggande montage men kan även fällas in i vägg med hjälp av infällnadsram, där infällnadsdjupet kan justeras steglöst. I topp, botten och bakplan finns knockout-öppningar för kabelinföring. Apollo-II centraler kan dockas samman så att patch- och installationskablar kan förbindas mellan centralerna. Vid utanpåliggande montage monteras centralernas gavlar dikt mot varandra och lämpliga knockouter tas bort. Vid dockning av infällda Apollo-II centraler används medföljande dockningsbygel. Bygeln ser till att rätt avstånd erhålles mellan centralerna för montage av infällnadsramar. Centralen levereras monterad med 1 st DIN-skena 14/22 med 4 st hållare för extern utrustning och 1 st patchpanel för 16 st DPM-jack med tillhörande fäste. P95018 Centralerna har stansade fästöglor i bakplanet, för montering av diverse utrustning med hjälp av buntband alt kardborreband. Dessa stansningar är tillika stora knockouter för kabelinföring mm. I centralens nedre del finns en förborrad hålbild för montering av 1 st Eljo Quick-Rot teleuttag (E ) och 4 st Quick-Rot 1-vägs eluttag (E ), alternativt kan 5 st 1-vägs eluttag monteras. Tillbehör E Hållare Apollo-II hållare för extern utrustning.. LexCom Home 22 tum bredb Vit RAL 9010 Alu/Zink 556/100/

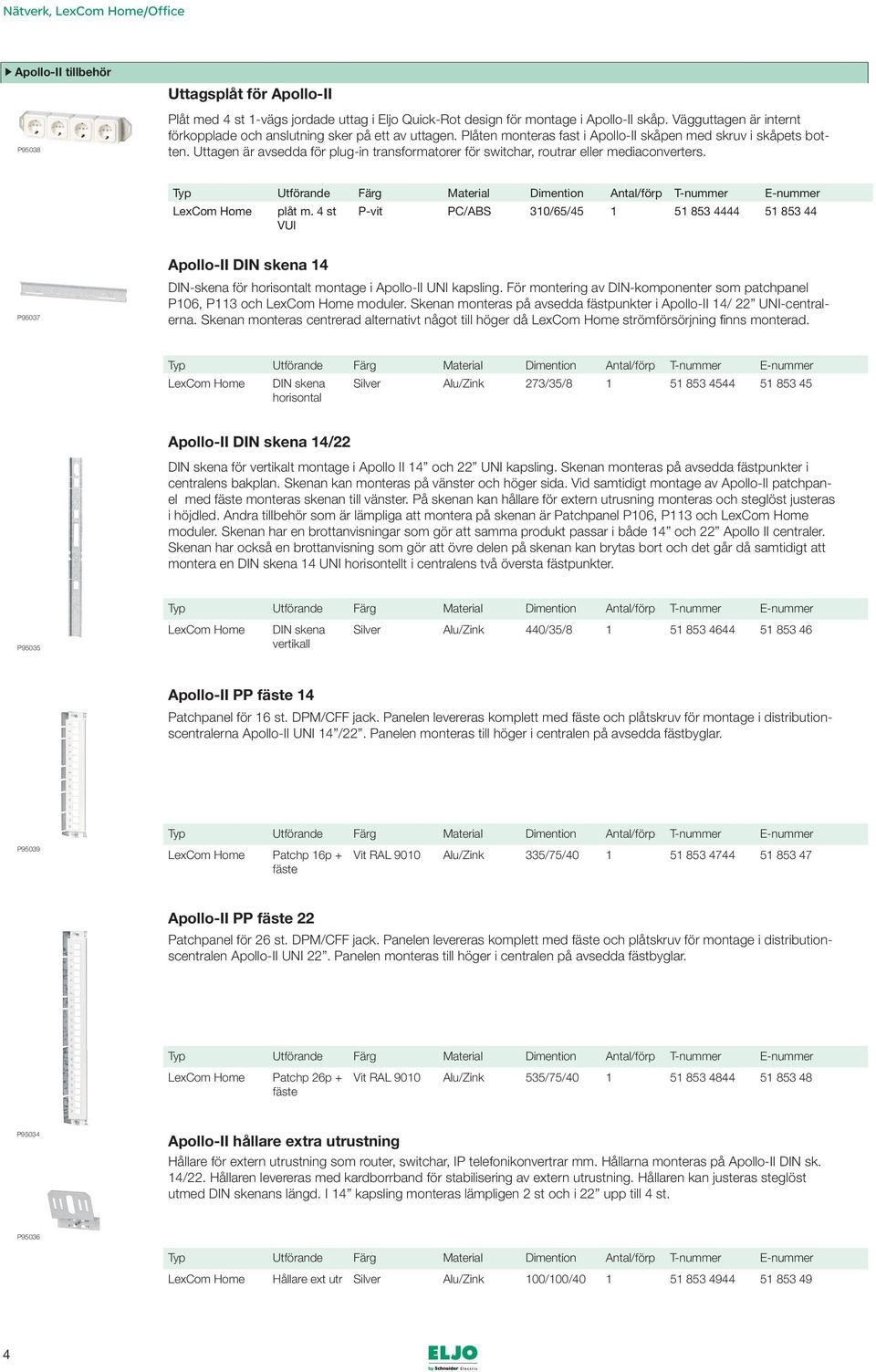

4 Nätverk, LexCom Home/Office Apollo-II tillbehör P95038 Uttagsplåt för Apollo-II Plåt med 4 st 1-vägs jordade uttag i Eljo Quick-Rot design för montage i Apollo-II skåp. Vägguttagen är internt förkopplade och anslutning sker på ett av uttagen. Plåten monteras fast i Apollo-II skåpen med skruv i skåpets botten. Uttagen är avsedda för plug-in transformatorer för switchar, routrar eller mediaconverters. LexCom Home plåt m. 4 st P-vit PC/ABS 310/65/ VUl P95037 Apollo-II DIN skena 14 DIN-skena för horisontalt montage i Apollo-II UNI kapsling. För montering av DIN-komponenter som patchpanel P106, P113 och LexCom Home moduler. Skenan monteras på avsedda fästpunkter i Apollo-II 14/ 22 UNI-centralerna. Skenan monteras centrerad alternativt något till höger då LexCom Home strömförsörjning finns monterad. LexCom Home DIN skena Silver Alu/Zink 273/35/ horisontal Apollo-II DIN skena 14/22 DIN skena för vertikalt montage i Apollo II 14 och 22 UNI kapsling. Skenan monteras på avsedda fästpunkter i centralens bakplan. Skenan kan monteras på vänster och höger sida. Vid samtidigt montage av Apollo-II patchpanel med fäste monteras skenan till vänster. På skenan kan hållare för extern utrusning monteras och steglöst justeras i höjdled. Andra tillbehör som är lämpliga att montera på skenan är Patchpanel P106, P113 och LexCom Home moduler. Skenan har en brottanvisningar som gör att samma produkt passar i både 14 och 22 Apollo II centraler. Skenan har också en brottanvisning som gör att övre delen på skenan kan brytas bort och det går då samtidigt att montera en DIN skena 14 UNI horisontellt i centralens två översta fästpunkter. P95035 LexCom Home DIN skena vertikali Silver Alu/Zink 440/35/ Apollo-II PP fäste 14 Patchpanel för 16 st. DPM/CFF jack. Panelen levereras komplett med fäste och plåtskruv för montage i distributionscentralerna Apollo-II UNI 14 /22. Panelen monteras till höger i centralen på avsedda fästbyglar. P95039 LexCom Home Patchp 16p + fäste Vit RAL 9010 Alu/Zink 335/75/ Apollo-II PP fäste 22 Patchpanel för 26 st. DPM/CFF jack. Panelen levereras komplett med fäste och plåtskruv för montage i distributionscentralen Apollo-II UNI 22. Panelen monteras till höger i centralen på avsedda fästbyglar. LexCom Home Patchp 26p + fäste Vit RAL 9010 Alu/Zink 535/75/ P95034 Apollo-II hållare extra utrustning Hållare för extern utrustning som router, switchar, IP telefonikonvertrar mm. Hållarna monteras på Apollo-II DIN sk. 14/22. Hållaren levereras med kardborrband för stabilisering av extern utrustning. Hållaren kan justeras steglöst utmed DIN skenans längd. I 14 kapsling monteras lämpligen 2 st och i 22 upp till 4 st. P95036 LexCom Home Hållare ext utr Silver Alu/Zink 100/100/

5 Hemnätverk, LexCom Home/Office Tillbehör Infällnadsram för DPM Distributionscentral Apollo Infällnadsramar för LexCom Home DPM Distributionscentraler 14 och 22. Steglös justering av infällnadsdjupet. P62763 LexCom Home DPM 14 tum Vit RAL 9010 Alu/Zink Kröningsbredd 24mm LexCom Home DPM 22 tum Vit RAL 9010 Alu/Zink Kröningsbredd 24mm HD-panel P214/P222 Uppgraderingspanel för LexCom Homes DPM-distributionscentral Apollo-II. Uppgraderingspanelerna används i 14 respektive 22 skåpen då man önskar höja modularjackskapaciteten. WB-jacken monteras i två rader med montageramar som medföljer panelen. P64605 LexCom Home P214, 24 portar LexCom Home P222, 40 portar Vit Alu/Zink 335/53/ Vit Alu/Zink 538/53/ P63846 P63847 Patchmodul P106/P113 Patchmodul P106 & P113 är avsedda för montage i en standard DIN-normerad central där en LexCom Home-anläggning skall monteras i enhetlig design med starkströmscentralen. Patchmodulerna snäpps fast på befintlig DINskena i normcentralen och medföljande jordtråd ansluts till gemensam jordpunkt för centralen. I patchmodulerna monteras sedan LexCom Home-systemets WB-modularjack. Patchmodul P106 rymmer fem modularjack och tar sex DIN-moduler (18 mm). Patchmodul P113 rymmer tolv WB-modularjack och tar tretton DIN-moduler. Vid montage av produkterna i DIN-normerad central med dörr skall bygghöjden från DIN-skena samt avståndet mellan centralens dörr och framkant beaktas. I centraler med plan dörr kan utsticket från patchmodulerna samt böjradier från inkopplade patchkablar orsaka problem med stängning av dörren, därav rekommenderas inte dörrar i kombination med dessa produkter. Är dörr ett krav i anläggningen rekommenderas LexCom Home-systemets Apollo- central. LexCom Home P106 Vit RAL 9003 Alu/Zink 108/45/ LexCom Home P113 Vit RAL 9003 Alu/Zink 235/45/ Strömförsörjningsenhet DPM distributionscentral Apollo Strömförsörjningsenhet för LexCom Home-systemets 14 och 22 Apollo plåtcentraler. Strömförsörjningsenheten monteras i Apollo-centralens bakplan vid de aktiva modulerna. Fyra aktiva moduler kan strömförsörjas via medföljande plug-in-kabel. 230V AC samt jord anslutes på plint (endast solid ledare). P64612 LexCom Home 12V DC Svart PC/ABS 85/56/25, Övriga produkter På centralernas DIN skenor passar LexCom Home DIN moduler. Eljo Quick-Rot enfacksapparater passar i 14/22 UNI, LXH 22 m hylla och bredbandscentralerna P61063 P61948 ELP03041 P60756 ELP03085 TV modul A Ljusgrå Termoplast 72/86/ TV modul A Ljusgrå Termoplast 72/86/ Telemodul T100 parallell Ljusgrå Termoplast 72/86/ Data switch S100t Silver PC/ABS 72/86/ Eljo Quick-Rot Riksteleuttag P-vit Termoplast 65x65x Eljo Quick-Rot Eluttag jordat P-vit Termoplast 65x65x

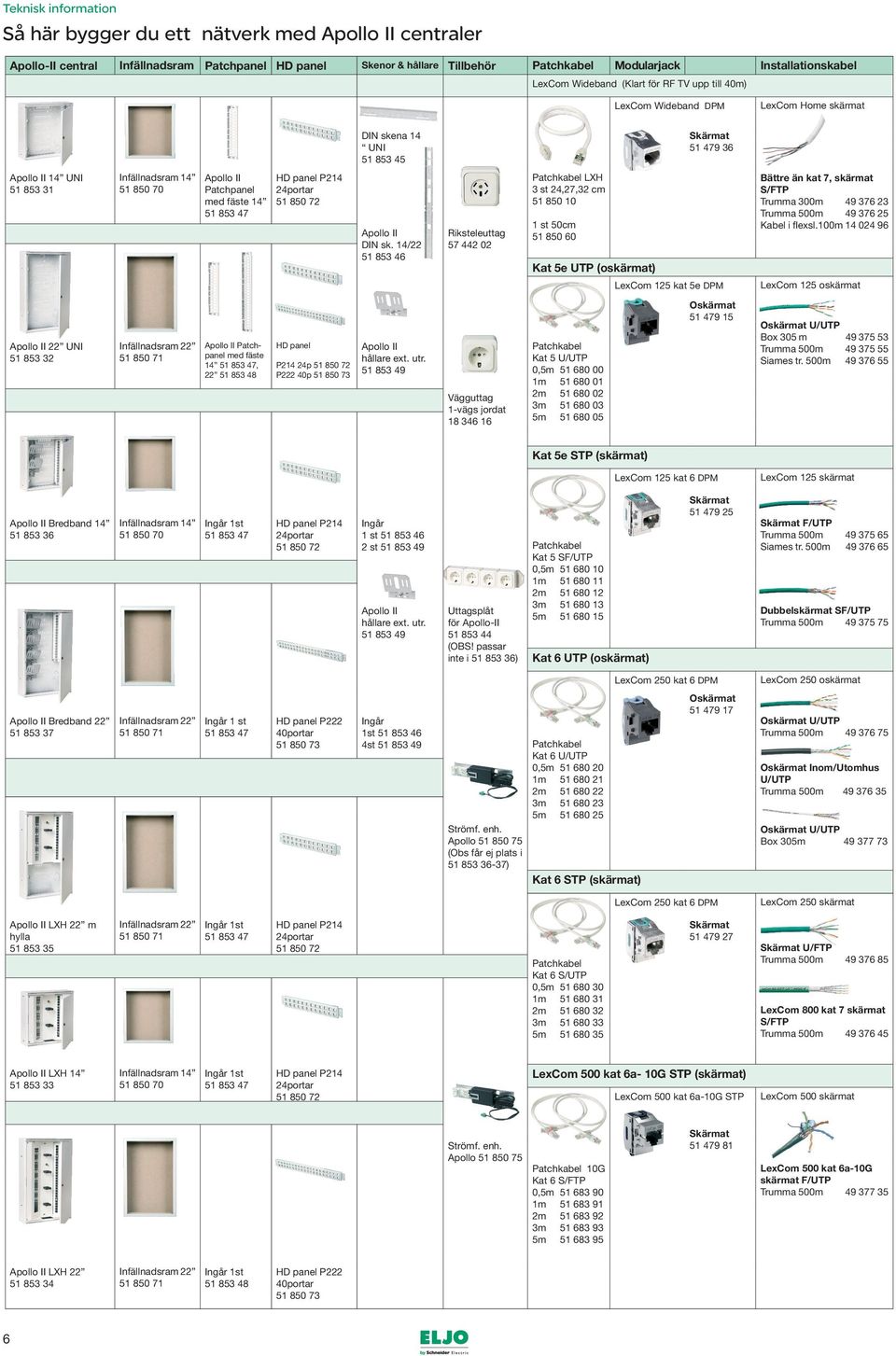

6 Teknisk information Så här bygger du ett nätverk med Apollo II centraler Apollo-II central Infällnadsram Patchpanel HD panel Skenor & hållare Tillbehör Patchkabel Modularjack Installationskabel LexCom Wideband (Klart för RF TV upp till 40m) LexCom Wideband DPM LexCom Home skärmat DIN skena 14 UNI Apollo II 14 UNI Infällnadsram Apollo II Patchpanel med fäste HD panel P214 24portar Apollo II DIN sk. 14/ Riksteleuttag Patchkabel LXH 3 st 24,27,32 cm st 50cm Kat 5e UTP (oskärmat) LexCom 125 kat 5e DPM Bättre än kat 7, skärmat S/FTP Trumma 300m Trumma 500m Kabel i flexsl.100m LexCom 125 oskärmat Apollo II 22 UNI Infällnadsram Apollo II Patchpanel med fäste , HD panel P214 24p P222 40p Apollo II hållare ext. utr Vägguttag 1-vägs jordat Patchkabel Kat 5 U/UTP 0,5m m m m m Oskärmat Oskärmat U/UTP Box 305 m Trumma 500m Siames tr. 500m Kat 5e STP (skärmat) LexCom 125 kat 6 DPM LexCom 125 skärmat Apollo II Bredband Infällnadsram Ingår 1st HD panel P214 24portar Ingår 1 st st Apollo II hållare ext. utr Uttagsplåt för Apollo-II (OBS! passar inte i ) Patchkabel Kat 5 SF/UTP 0,5m m m m m Kat 6 UTP (oskärmat) F/UTP Trumma 500m Siames tr. 500m Dubbelskärmat SF/UTP Trumma 500m LexCom 250 kat 6 DPM LexCom 250 oskärmat Apollo II Bredband Infällnadsram Ingår 1 st HD panel P222 40portar Ingår 1st st Strömf. enh. Apollo (Obs får ej plats i ) Patchkabel Kat 6 U/UTP 0,5m m m m m Kat 6 STP (skärmat) Oskärmat Oskärmat U/UTP Trumma 500m Oskärmat Inom/Utomhus U/UTP Trumma 500m Oskärmat U/UTP Box 305m LexCom 250 kat 6 DPM LexCom 250 skärmat Apollo II LXH 22 m hylla Infällnadsram Ingår 1st HD panel P214 24portar Patchkabel Kat 6 S/UTP 0,5m m m m m U/FTP Trumma 500m LexCom 800 kat 7 skärmat S/FTP Trumma 500m Apollo II LXH Infällnadsram Ingår 1st HD panel P214 24portar LexCom 500 kat 6a- 10G STP (skärmat) LexCom 500 kat 6a-10G STP LexCom 500 skärmat Strömf. enh. Apollo Patchkabel 10G Kat 6 S/FTP 0,5m m m m m LexCom 500 kat 6a-10G skärmat F/UTP Trumma 500m Apollo II LXH Infällnadsram Ingår 1st HD panel P222 40portar

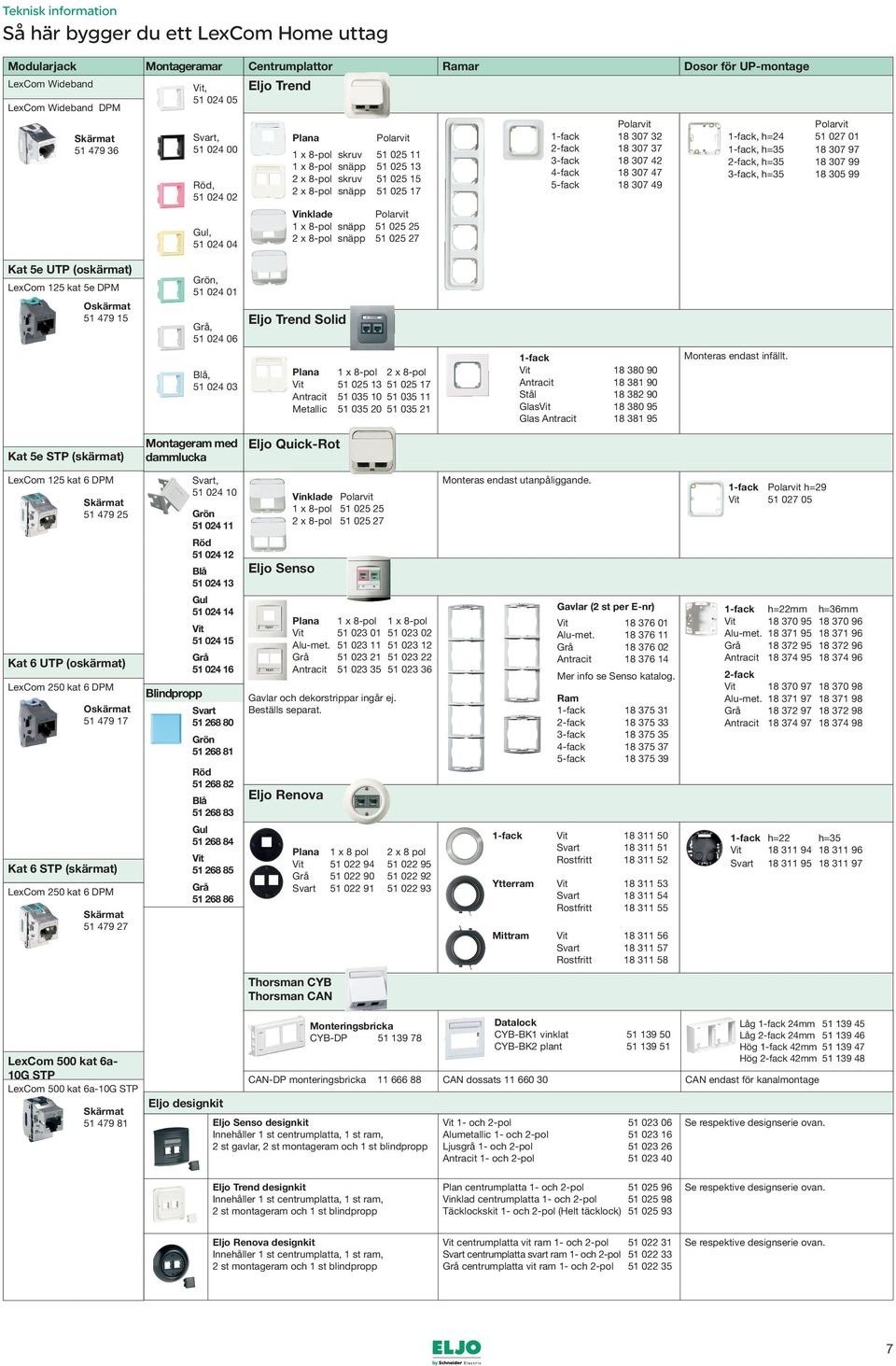

7 Teknisk information Så här bygger du ett LexCom Home uttag Modularjack LexCom Wideband LexCom Wideband DPM Montageramar Vit, Svart, Röd, Gul, Centrumplattor Ramar Dosor för UP-montage Eljo Trend Plana Polarvit 1 x 8-pol skruv x 8-pol snäpp x 8-pol skruv x 8-pol snäpp Vinklade Polarvit 1 x 8-pol snäpp x 8-pol snäpp Polarvit 1-fack fack fack fack fack Polarvit 1-fack, h= fack, h= fack, h= fack, h= Kat 5e UTP (oskärmat) LexCom 125 kat 5e DPM Oskärmat Grön, Grå, Eljo Trend Solid Blå, Plana 1 x 8-pol 2 x 8-pol Vit Antracit Metallic fack Vit Antracit Stål GlasVit Glas Antracit Monteras endast infällt. Kat 5e STP (skärmat) Montageram med dammlucka Eljo Quick-Rot LexCom 125 kat 6 DPM Kat 6 UTP (oskärmat) LexCom 250 kat 6 DPM Oskärmat Kat 6 STP (skärmat) LexCom 250 kat 6 DPM Blindpropp Svart, Grön Röd Blå Gul Vit Grå Svart Grön Röd Blå Gul Vit Grå Eljo Senso Vinklade Polarvit 1 x 8-pol x 8-pol Plana 1 x 8-pol 1 x 8-pol Vit Alu-met Grå Antracit Gavlar och dekorstrippar ingår ej. Beställs separat. Eljo Renova Plana 1 x 8 pol 2 x 8 pol Vit Grå Svart Monteras endast utanpåliggande. Gavlar (2 st per E-nr) Vit Alu-met Grå Antracit Mer info se Senso katalog. Ram 1-fack fack fack fack fack fack Vit Svart Rostfritt Ytterram Vit Svart Rostfritt Mittram Vit Svart Rostfritt fack Polarvit h=29 Vit fack h=22mm h=36mm Vit Alu-met Grå Antracit fack Vit Alu-met Grå Antracit fack h=22 h=35 Vit Svart Thorsman CYB Thorsman CAN LexCom 500 kat 6a- 10G STP LexCom 500 kat 6a-10G STP Eljo designkit Monteringsbricka CYB-DP Datalock CYB-BK1 vinklat CYB-BK2 plant Låg 1-fack 24mm Låg 2-fack 24mm Hög 1-fack 42mm Hög 2-fack 42mm CAN-DP monteringsbricka CAN dossats CAN endast för kanalmontage Eljo Senso designkit Innehåller 1 st centrumplatta, 1 st ram, 2 st gavlar, 2 st montageram och 1 st blindpropp Vit 1- och 2-pol Alumetallic 1- och 2-pol Ljusgrå 1- och 2-pol Antracit 1- och 2-pol Se respektive designserie ovan. Eljo Trend designkit Innehåller 1 st centrumplatta, 1 st ram, 2 st montageram och 1 st blindpropp Plan centrumplatta 1- och 2-pol Vinklad centrumplatta 1- och 2-pol Täcklockskit 1- och 2-pol (Helt täcklock) Se respektive designserie ovan. Eljo Renova designkit Innehåller 1 st centrumplatta, 1 st ram, 2 st montageram och 1 st blindpropp Vit centrumplatta vit ram 1- och 2-pol Svart centrumplatta svart ram 1- och 2-pol Grå centrumplatta vit ram 1- och 2-pol Se respektive designserie ovan. 7

8 Hemnätverk, LexCom Home/Office LexCom Home och Bredbandscentraler 14 och 22 tum Apollo II central, frontvy och med infällnadsramar 14 LexCom Home central, dockad med tomma centraler och bredbandscentraler 22 LexCom Home central, dockad med tomma centraler och bredbandscentraler 22 LexCom Home central med tomfack, dockad med tomma centraler och bredbandscentraler 8

9 Hemnätverk, LexCom Home/Office LexCom Home och Bredbandscentraler Apollo 14 /22 Bredbandcentral dockad med en tom 14 Uni central. Tillbehör till 14 och 22 UNI centraler. OBS! Apollo II PP fäste 22 (stora patchpaneln) passar inte i14 UNI centralen 9

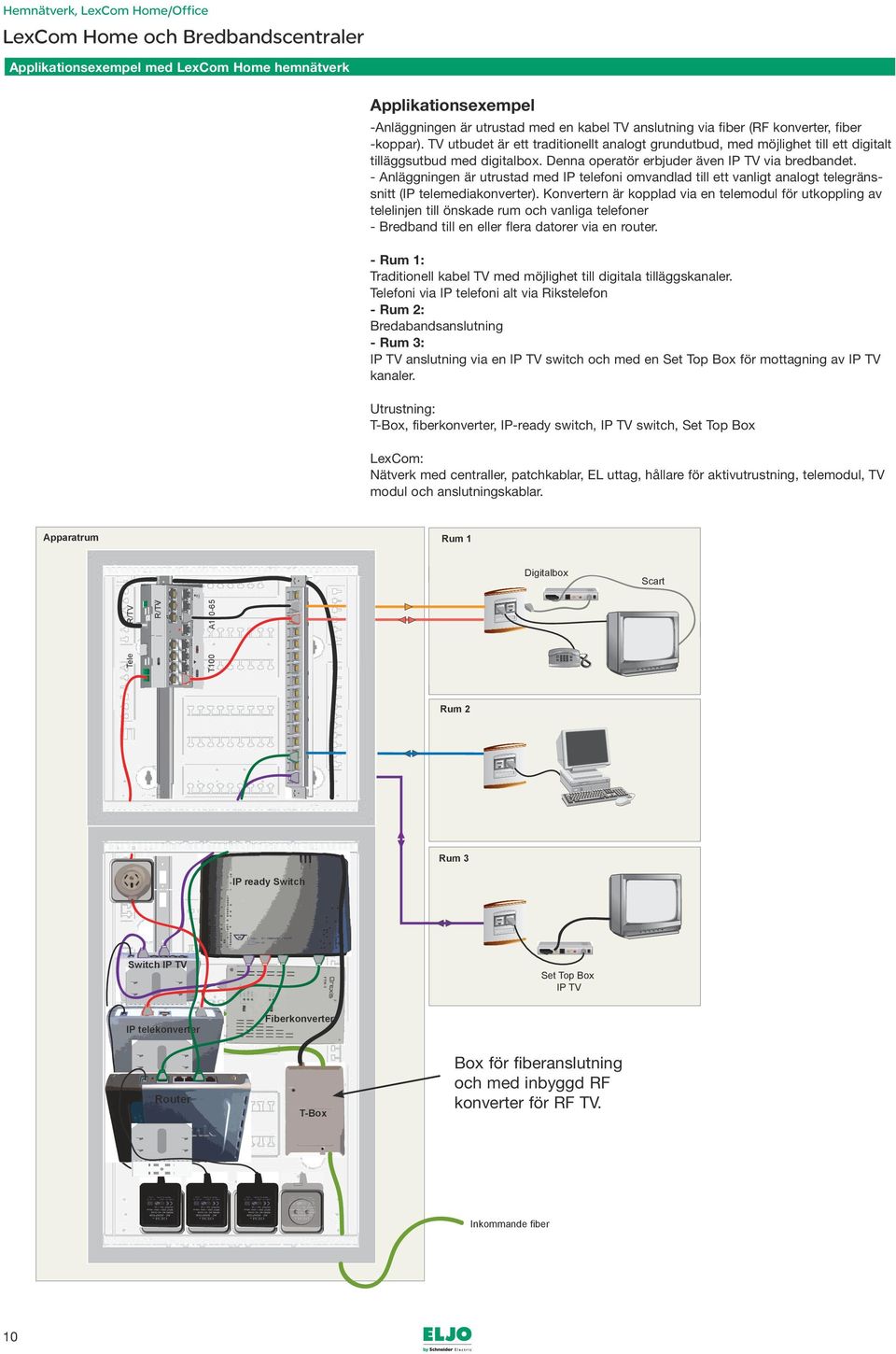

10 0V! * Hemnätverk, LexCom Home/Office LexCom Home och Bredbandscentraler Applikationsexempel med LexCom Home hemnätverk Applikationsexempel -Anläggningen är utrustad med en kabel TV anslutning via fiber (RF konverter, fiber -koppar). TV utbudet är ett traditionellt analogt grundutbud, med möjlighet till ett digitalt tilläggsutbud med digitalbox. Denna operatör erbjuder även IP TV via bredbandet. - Anläggningen är utrustad med IP telefoni omvandlad till ett vanligt analogt telegränssnitt (IP telemediakonverter). Konvertern är kopplad via en telemodul för utkoppling av telelinjen till önskade rum och vanliga telefoner - Bredband till en eller flera datorer via en router. - Rum 1: Traditionell kabel TV med möjlighet till digitala tilläggskanaler. Telefoni via IP telefoni alt via Rikstelefon - Rum 2: Bredabandsanslutning - Rum 3: IP TV anslutning via en IP TV switch och med en Set Top Box för mottagning av IP TV kanaler. Utrustning: T-Box, fiberkonverter, IP-ready switch, IP TV switch, Set Top Box LexCom: Nätverk med centraller, patchkablar, EL uttag, hållare för aktivutrustning, telemodul, TV modul och anslutningskablar. Apparatrum Rum 1 Digitalbox Scart Tele T100 Tele LexCom Home T100 R/TV R/TV LexCom Home A R/TV A Gain Rum 2 Rum 3 IP ready Switch Switch IP TV Set Top Box IP TV IP telekonverter Fiberkonverter Router T-Box Box för fiberanslutning och med inbyggd RF konverter för RF TV. Inkommande fiber 10

11 Hemnätverk, LexCom Home/Office LexCom Home och Bredbandscentraler Applikationsexempel med LexCom Home hemnätverk Produkter i exemplet Produkter Enummer Funktion Centraler stor Apollo II UNI 22 E Anslutning och operatörsutrustning Apollo II DIN sk. 14/22 E För hållare av aktivutrstning Apollo II hållare extern utr E Hållare för aktiv utrustning Uttagsplåt för Apollo II E Eluttag för aktiv utrustning Infällnadsram 22 E Ram för infällt montage Central (Hemnätverk) Apollo II LXH 14 ( för 16 jack) E Central för 16 jack, utbyggbar till 24 jack Apollo II LXH 22 ( för 16 jack) E Central för 26 jack, utbyggbar till 40 jack Apollo II LXH m hylla ( för 16 jack) E Central för 16 jack, utbyggbar till 24 jack Infällnadsram 14 E Ram för infällt montage Innehåller: Patchpanel 16 resp 26, DIN skena för LexCom Home moduler. TV funktionen (traditionell kabeltv) TV/Radio modul A E Traditionell Kabel TV TV/Radio modul A E Traditionell Kabel TV Strömförsörjningsenhet E För TV modul Patchkabel E st 24,27,32 cm för TV signaler mm i central Patchkabel E st 60 cm för TV signaler mm i central Anslutningskabel R/TV E Anslutningskabel för Radio och TV mottagning Telefonifunktion Telemodul T100 E Distribution analog telesignal Anslutningskabel tele 2 m E Anslutningskabel för telefon Anslutningskabel tele 2 m E Anslutningskabel för telefon Rikstelefonuttag E Rikstelefon, 4-pol Installationskabel (datalänkar) Modularjack LexCom Home WB E Installationskabel LexCom Home E meter på trumma Installationskabel LexCom Hom E meter på trumma Installationskabel LexCom Hom E meter i flexlang på bobin Datafunktionen Anslutningskabel data 2 meter E Kat 6 UTP (oskärmad) för datorer och Set Top Boxar Anslutningskabel data 1 meter E Kat 6 UTP (oskärmad) för datorer och Set Top Boxar Anslutningskabel data 0,5 meter E Kat 6 UTP (oskärmad) för datorer och Set Top Boxar Designuttag Eljo Trend Vit plan E Ram, centrumplatta, 2 gavlar, 2 montagramar och en blindpropp Eljo Senso Vit E Ram, centrumplatta, 2 montagramar och en blindpropp Eljo Renova E Ram, centrumplatta, 2 montagramar och en blindpropp För fler färger och kombinationer mm 11

12 Schneider Electric Sverige AB Box Nyköping Tel: Fax: Schneider Electric Sverige AB MK0140 Januari 2009
