2 Kapslingar Kapslingar IP30

3 Beröringsskydd och kapslingar Hager mini Gamma kan innehålla allt från en till flera modulkomponenter. Beröringsskyddet skyddar effektivt mot oavsiktlig beröring av elektriska komponenter. Mini Gamma lämpar sig särskilt till komplettering av befintlig central med t ex jordfelsbrytare eller som decentraliserad montering av t ex kontaktorer, skymningsreläer m.m Volta För utanpåliggande, delinfälld eller helinfälldmontering. De olika utförandena av Volta sparar värdefull arbetstid med sina praktiska egenskaper. En av de innovativa detaljerna är snabbklämmorna för nolla och jord. Fördelarna med den nya snabbklämman för PE/N är att man sparar tid och får en modern underhållsfri och säker anslutning. Standardfärg RAL 900 Fjällvit Mini Gamma Volta utanpåliggande Volta infälld/delinfälld Gamma Enkel och snygg lösning med märkremsa och klar märklist. En innovativ detalj är snabbklämmorna för nolla och jord. PE/N plintar med klämanslutning kan sättas upp eller nertill och är lätt att ta bort, samt att sätta dit. Enkel kabel och ledningsdragning med DIN-skenor med snäpp-in teknik. Tydlig märkning av produkter med hjälp av integrerat märksystem. 2

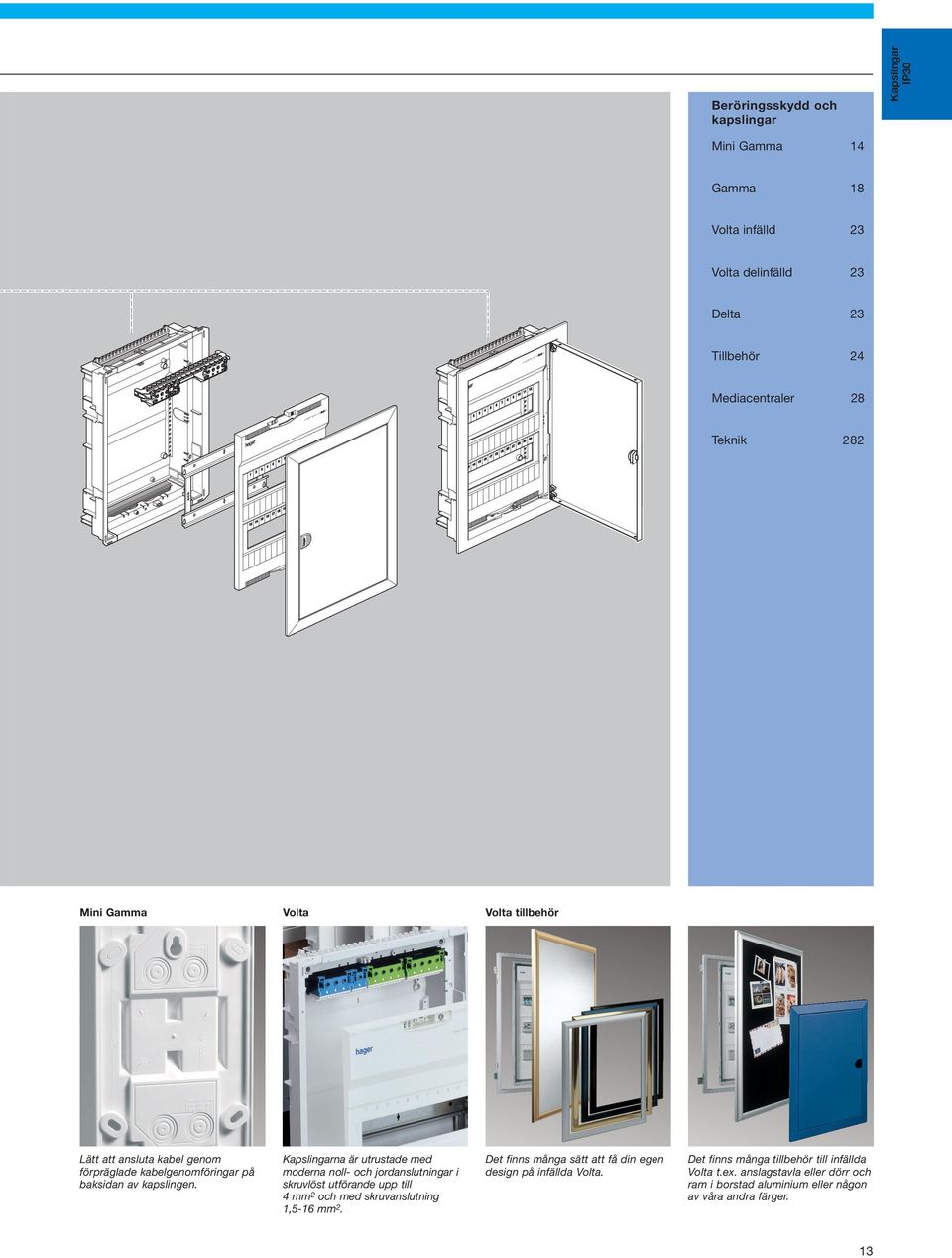

4 V D E V D E Beröringsskydd och kapslingar Kapslingar IP30 Mini Gamma 4 Gamma 8 Volta infälld 23 Volta delinfälld 23 Delta 23 V olta IP 3 0 AC 400V/6 3A Tillbehör 24 Mediacentraler 28 V olta IP 30 AC 400 V/63A Teknik 282 Mini Gamma Volta Volta tillbehör Lätt att ansluta kabel genom förpräglade kabelgenomföringar på baksidan av kapslingen. Kapslingarna är utrustade med moderna noll- och jordanslutningar i skruvlöst utförande upp till 4 mm 2 och med skruvanslutning,5-6 mm 2. Det finns många sätt att få din egen design på infällda Volta. Det finns många tillbehör till infällda Volta t.ex. anslagstavla eller dörr och ram i borstad aluminium eller någon av våra andra färger. 3

5 Mini Gamma det minsta beröringsskyddet Ytterliggare information Hager mini Gamma kan innehålla allt från en till flera modulkomponenter. Beröringsskyddet skyddar effektivt mot oavsiktlig beröring av elektriska komponenter. Mini Gamma lämpar sig särskilt till komplettering av befintlig central med t ex jordfelsbrytare eller som decentraliserad montering av t ex kontaktorer, skymningsreläer m.m Fördelar: Kapslingen är förberedd för plombering Tydlig indikering på skruvarnas läge vilket ger högre säkerhet Märkremsor medlevereras som standard för märk ning Lätt montage med snäppskruvar Lätt montage med integrerade ledningshållare. Beröringsskyddade PE/N klämmor Tekniska data: Montage: Utanpåliggande Kapslingsklass: IP30 Skyddsklass: II Material: Plast (Polystyrol) Färg: Fjällvit, RAL 900 Modulplatser: 2-0 Dörrar: Vit eller rökfärgad transparent 4

6 Kapslingar IP30 Höjd säkerhet med beröringsskydd (strömförande delar är skyddade mot oavsiktlig beröring) PE/N klämmor ingår i kapslingen. Lätt att ansluta kabel genom förpräglade kabelgenomföringar på baksidan av kapslingen. 2 Lätt och snabb fastsättning av frontstycke med snäppskruvar. Frontstycket kan plomberas. 3 4 Skyddad mot oavsiktlig manöver av dörr med låsanordning. Installatörs tips 5 Enkel och snygg lösning med märkremsa och klar märklist Kabelfastsättning (kablar fastsättes i inbyggd kabelhållare) med buntband Exakt och säker montering på vägg med inbyggt 3-punktsfäste. Snygg ledningsdragning i de integrerade ledningskanalerna. 5

7 Mini Gamma IP 30 Utvändig montering för komponenter upp till 63A 3-punktfäste från GD04N förpräglad kabelgenomföring genom alla fyra sidor på kapslingen Alla dörrar kan förses med lås Dörrar levereras i vitt eller transparent rökfärgad Sammanbyggnad av underdelar är möjlig Möjligt att plombera frontstycket Förpräglad kabelgenomföring på baksidan För teknisk information, se sidan 282 Produkt PE/N Klämmor H x B x D i mm mod. stk/ förp. Ref.nr. E-nr. Mini Gamma IP30-60 x 55 x GD02N x 4 80 x 0 x GD04N x 4 80 x 46 x GD06N x 4 80 x 82 x 82 8 GD08N x 4 80 x 28 x 82 0 GD0N GD04N 6

8 Tillbehör Produkt PE/N utrustning stk/ Ref.nr. E-nr. förp. Kapslingar IP30 Plint x 4, grön/gul x 4, blå/gul x 7, grön/gul x 7, blå GZ04E GZ04N GZ07E GZ07N GZ04N Extra plinthållare För GD04N För GD06N För GD08N För GD0N GZ04S GZ06S GZ08S GZ0S GZ04S Dörr vit För GD02N För GD04N För GD06N För GD08N För GD0N GP02P GP04P GP06P GP06P GP0P Dörr, transparent För GD02N För GD04N För GD06N För GD08N För GD0N GP02T GP04T GP06T GP08T GP0T GP02P Täckremsa 2 moduler För övertäckning av tomplats på DIN-skena, Förpräglad /2 modul Färg: RAL mm lång 0 P GP02T Lås Med 2 nycklar VZ Reservnyckel För cylinderlås VZ33 VZ VZ33 Genomföring M20 För skydd vid genomgång i bakstycket GZ00G GZ00G 7

9 Gamma den moderna kapslingen för enkla installationer Ytterliggare information Hager Gamma kapsling är speciellt framtagen för centraler vid enkla installationer så som t.ex. bostäder och mindre installationer. Utrymme för upp till 72 moduler för automatik eller säkerhetsprodukter. Ny innovativ funktion gör att installationen blir lättare och mer bekväm Fördelar: Modern design rundade kanter och estetisk design gör Gamma perfekt för installation i bostäder QuickConnect tekniken tillåter snabb och säker anslutningav noll och jordledare Snäpp-in teknik på DIN skenor för bekväm installation Enmansinstallation förenklad montering med hjälp av 3-punkthjälpfäste Montering av kapslingar brevid eller över varandra är möjligt med förbindningsstycke Integrerat märksystem Snygg kabeldragning större ledningsutrymme och specialfack för lednings - dragning Tekniska data: Montage: Utanpåliggande Kapslingsklass: IP30 Skyddsklass: II Material: Plast (Polystyrol) Färg: Fjällvit, RAL 900 Modulplatser: 3-52 Dörr: Vit eller rökfärgad transparent PE/N-anslutning: QuickConnect 8

10 Kapslingar IP30 Tydlig märkning av produkter med hjälp av integrerat märksystem. Med Hager program Semiolog kan du lätt skriva ut din egen märkremsa. Enkel och exakt väggmontering med ett smart monteringshjälpmedel, 3- punktsfäste, som man även buntar kablarna i. 2 Enkel kabel och ledningsdragning med DIN-skenor med snäpp-in teknik. 3 4 Installatörs tips 5 Mer plats för inkommande kablar tack vare det utökade avståndet mellan bakplåt och noll / jordplintshållare vilket ger 20% mer ledningsutrymme. För-stansad för Tehalit LF kanal på varje sida ger en snabb och tidsbesparande kabeldragning till kapslingen Enkel att montera brevid eller ovanpå varandra (kapslingens underdel behöver inget mellanrum) med små kopplingsbitar (svarta) garanterar exakt position. Bättre ledningsdragning med en extra sektion på båda sidor av DIN-skenan. Skruven till frontstycket fäster även gångjärnen till dörren, som är tillbehör och finns i vitt eller transparent material. 9

11 Utanpåliggande kapslingar 63A, IP 30 Normkapsling med till 4 rader Kapsling för utanpåliggande montage. Finns med bredd 3 eller 8 moduler. Montage - vänlig med kabelingångar från alla sidor. Kapslingen levereras inklusive DIN-skenor med ändstopp. Teknisk data: 3-72 moduler Utanpåliggande montering DIN-skena med c-c 25 mm med ändstopp Snabbskruvar i frontstycke Alla delar är självslocknande plast, IEC EN Leveras med PE/N utrustning för 4- och 5-ledarsystem Tillbehör: Dörrar, vita och transparenta Lås Sammankopplingssats Extra PE/N plint Bakstycke Färg: vit RAL 900 För teknisk information, se sidan 283 Produkt PE/N utrustning N Ref.nr. E-nr.,5-25 mm 2,5-4 mm 2 rad, 3, plast utan dörr B: 250 x H: 250 x D: 03 mm GD3S rad, 3, plåt med dörr B: 250 x H: 250 x D: 30 mm GD3N GD3S rad, 2x3, plåt med dörr B: 500 x H: 250 x D: 30 mm GD26N rader, 26, plast utan dörr B: 250 x H: 375 x D: 03 mm GD23S rader, 26, plåt med dörr B: 250 x H: 375 x D: 30 mm GD23N rader, 4x3, plåt med dörr B: 500 x H: 375 x D: 30 mm GD226N GD23S 3 rader, plast utan dörr B: 250 x H: 500 x D: 03 mm GD33S rader, 39, plåt med dörr B: 250 x H: 500 x D: 30 mm GD33N rader, plast utan dörr B: 250 x H: 625 x D: 03 mm GD43S rader, 52, plåt med dörr B: 250 x H: 625 x D: 30 mm GD43N rad, 8, plast utan dörr B: 355 x H: 250 x D: 03 mm GD8S rad, 8, plåt med dörr B: 355 x H: 250 x D: 30 mm GD8N GD43S 2 rader, 36, plast utan dörr B: 355 x H: 375 x D: 03 mm GD28S rader, 36, plåt med dörr B: 355 x H: 375 x D: 30 mm GD28N rader, 54, plast utan dörr B: 355 x H: 500 x D: 03 mm GD38S rader, 54, plåt med dörr B: 355 x H: 500 x D: 30 mm GD38N GD28N 4 rader, 72, plast utan dörr B: 355 x H: 625 x D: 03 mm GD48S rader, 72, plåt med dörr B: 355 x H: 625 x D: 30 mm GD48N

12 Tillbehör Dörrar: Levereras komplett med gångjärn, som höger- eller vänsterhängs tillsammans med snäpplås. Snäpplåsen kan bytas mot nyckellås. Gamma Kapslingar IP30 Produkt St/ förp. Ref.nr. E-nr. Ref.nr. E-nr. Vit dörr GP3P GP23P GP33P GP43P GP8P GP28P GP38P GP48P GP23T Transparent dörr GP3T GP23T GP33T GP43T GP8T GP28T GP38T GP48T GP23P Bakstycke i plast sättes i bakstycket GS3D GS23D GS33D GS43D GS8D GS28D GS38D GS48D Bakstycke i plåt GS3N GS23N GS33N GS43N GS8N GS28N GS38N GS48N Nyckellås GZ35A Extra noll/jordutrustning för Gamma 3 modulersbredd för Gamma 8 modulersbredd GZ30S GZ40S Täckremsor: För övertäckning av tomplats på DIN-skena. P02 är förpräglad i / 2 modul. Sammankopplingssats: Till horisontal samt vertikal sammankoppling av kapslingar. Produkt Beskrivning St/ Ref.nr. E-nr. förp. Täckbrickor/remsor 2 vit /2 vit vit 3 vit P P P JP P03-P032 Plomberingsset för plombering av plastkapsling Ett set gör det möjligt att plombera 2 skruvar. Befintliga skruvar bytes ut. GZ32A Ritningsficka A5 Självhäftande ficka att sätta på insidan av vita Gamma dörrar set Transparent ficka för gruppförteckning GZ06A

13 Utanpåliggande kapslingar 63 A IP30 Volta Utanpåliggande kapslingar för modulkomponenter med max. inbyggnadsdjup 70 mm, bestående av: Bakstycke med integrerade sidoväggar Bakstycke med hålanvisningar Frontstycke av slagtålig plast utbrytbara till 3-4 moduler/rad Dörren kan vänster eller högerhängas Plåtdörr med insänkt handtag Skenavstånd 25 mm Nollplint för jordfelsbrytare PE/N utrustning med både skruv och snabbanslutning, inkl frånskiljarbygel För teknisk information se sidan Produkt Antal moduler PE/N utrustning Ref.nr. E-nr. VA24F -radig 2/3 PE: 3 x 6 + x 4 B. 305 x H. 245 x D. 96,5 mm N: 3 x 6 + x 4 2-radig 24/28 PE: 4 x x 4 B. 305 x H. 370 x D. 96,5 mm N: 4 x x 4 3-radig 36/4 PE: 6 x x 4 B. 305 x H. 55 x D. 96,5 mm N: 6 x x 4 4-radig 48/56 PE: 6 x x 4 B. 305 x H. 640 x D. 96,5 mm N: 6 x x 4 VA2N VA24N VA36N VA48N VA48F Tillbehör för utanpåliggande kapslingar Dörrar med siktruta Dörr med plexiglasruta till: VA2F VA2K VA24F VA24K VA36F VA36K VA48F VA48K VA24K Brandskyddsskiva För montering av kapsling mot brännbart material: VA2F VZ VA24F VZ VA36F VZ VA48F VZ Kabelfästskena sats = 2 st För fixering av kablar VZ VZ408 22

14 Infällda kapslingar 63 A IP30 Infällda kapslingar För modulkomponenter med max. inbyggnadsdjup 70 mm. Kapslingens inbyggnadsdjup är 89 mm: Inmurningslåda av plast med löstagbara kabelinföringsflänsar och fästanordningar för ledningar DIN-skenor av stålpåt Plomberbart frontstycke utbrytbart till 3-4 mod/rad Skenavstånd 25 mm Justerbar plåtram (sid/djupled) bredd 30 mm Dörr i plåt med försänkt handtag, kan vänster eller högerhängas utan hjälp av verktyg Dörren kan förses med nyckellås Delinfällda kapslingar För modulkomponenter med max. inbyggnadsdjup 70 mm. Kapslingens inbyggnadsdjup i väggen är 72 mm Volta Samma invändiga utförande som infällda (VU2F-VU24F) Infällnadslåda av plast med löstagbara kabelinföringsflänsar och fästanordningar för ledningar PE/N utrustning med både skruv och snabbanslutning, inkl frånskiljarbygel För teknisk information se sidan Kapslingar IP30 Produkt Antal moduler PE/N utrustning Ref.nr. Infällda E-nr. Ref.nr. Delinfällda E-nr. -radig 2/3 PE: 3 x 6 + x 4 N: 3 x 6 + x 4 VU2N VH2N VU2N 2-radig 24/28 PE: 4 x x 4 N: 4 x x 4 VU24N VH24N radig 36/4 PE: 6 x x 4 N: 6 x x 4 VU36N VH36N radig 48/56 PE: 6 x x 4 N: 6 x x 4 VU48N VH48N VH48N Infällda kapslingar i plåt 63 A IP30 Delta Normkapsling med till 4 rader 8 till 72 moduler Vit (RAL 900) Infälld montering Hölje av plåt Låda i plåt Levereras med PE/N utrustning för 4- och 5-ledarsystem med snabb anslutningar Dörr Tillbehör Extra PE/N plint Produkt Antal moduler PE/N utrustning Ref.nr. E-nr. VU8F rad, 8 2 x 22 anslutningar Infällnadsmått Frånskiljarbygel B:396 x H:259 x D:82 2 rader, 36 2 x 22 anslutningar Infällnadsmått Frånskiljarbygel B:396 x H:394 x D:82 3 rader, 56 2 x 32 anslutningar Infällnadsmått Frånskiljarbygel B:396 x H:509 x D:82 4 rader, 72 2 x 32 anslutningar Infällnadsmått Frånskiljarbygel B:396 x H:634 x D:82 VU8F VU28F VU38F VU48F

15 Tillbehör för brandskyddade infällda kapslingar Volta Brandsäkra inmurningslådor Inmurningslådor i kalciumsilikat för inbyggnad i massiva gipsväggar upp till F90 Passar till serie Volta -4-rader Monteringssats med skruvar för fixering i nisch medlevereras Kabelhållare för ledningar till inmurningslådan I 30 Brandsäker lucka Brandsäker lucka för montage i utrymningsvägar Standarddörrar behöver ej monteras Låsning; 6mm fyrkantslås Monteringstillbehör medlevereras Luckan kan höger/vänsterhängas genom att vrida ramen Färg: polarvit RAL 900 Brandsäker lucka kan endast monteras tillsammans med brandsäker inmurningslåda Råd/Anvisning: Alla installationer med brandskyddade elcentraler bör förankras hos fastighetsägaren/elkonsulten med hänsyn till lokala brandkrav. Produkt Beskrivning VPE Ref.nr E-nr. Brandsäkra inmurningslådor För massiv och lättväggar För inbyggnad av infällda Volta -radig 2-radig 3-radig 4-radig VZ VZ VZ VZ Ryggplattor För inmurningslådor Tjocklek: 5 mm Om kapslingen fyller hela djupet behöver ej separat ryggplatta användas, endast om om väggdjupet är större än inmurningslådans djup VZ393 -radig 2-radig 3-radig 4-radig VZ VZ VZ VZ I30 Brandsäker lucka Monteras på brandsäker inmurningslåda För montage i tex utrymningsvägar För -radig kapsling För 2-radig kapsling För 3-radig kapsling För 4-radig kapsling VZ VZ VZ VZ Montagevinkel Fästvinkel för montage av brandsäker lucka VZ VZ383 Brandskydds-kit Används för tätning vid kabel- 2 genomföringar. Vid brand bildas ett värmeavgränsande skum som tätar hål och öppningar, förhindrar spridning av lågor och brandrökgaser VZ

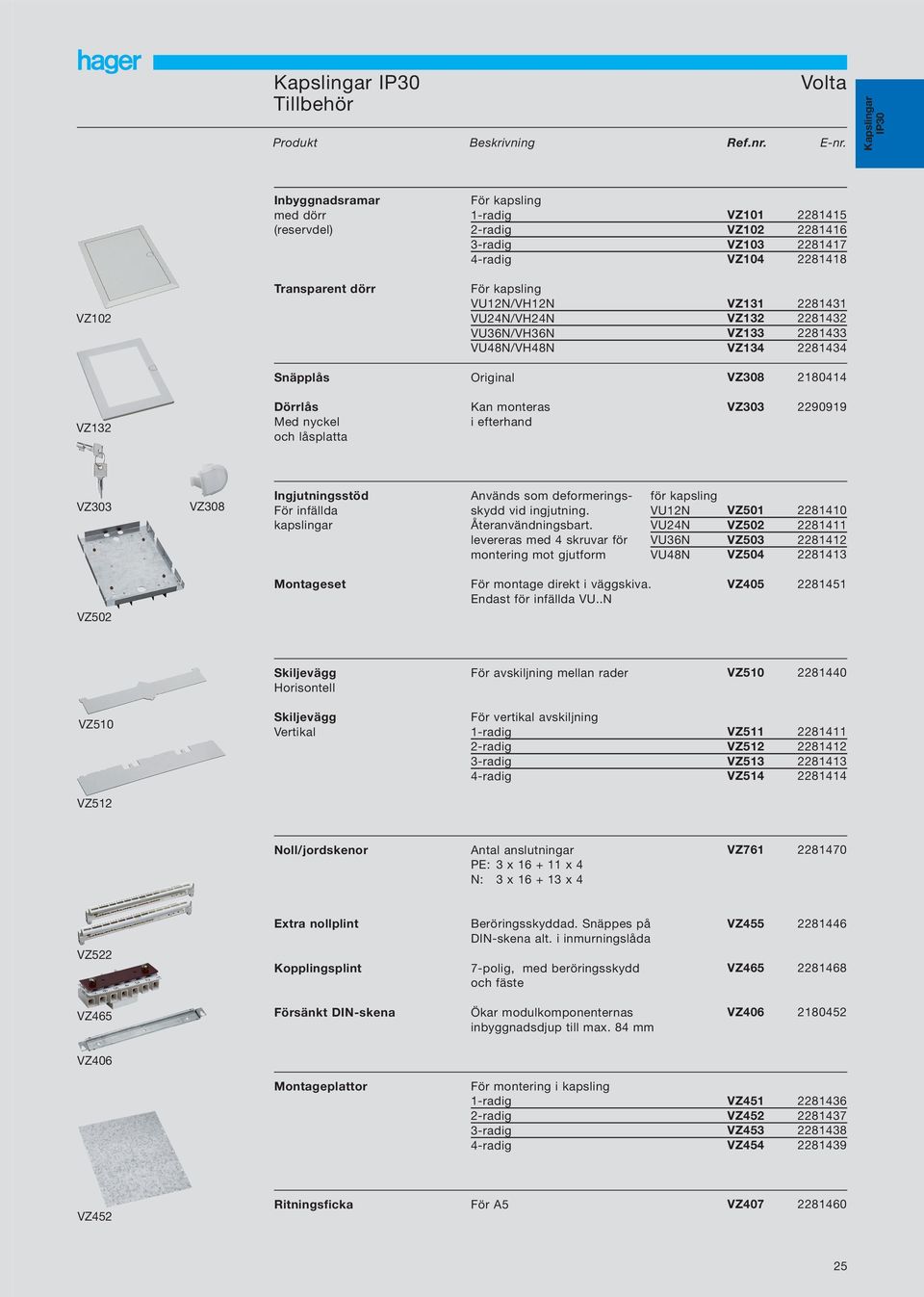

16 Kapslingar IP30 Volta Tillbehör Produkt Beskrivning Ref.nr. E-nr. Kapslingar IP30 Inbyggnadsramar med dörr (reservdel) För kapsling -radig 2-radig 3-radig 4-radig VZ VZ VZ VZ VZ02 Transparent dörr För kapsling VU2N/VH2N VU24N/VH24N VU36N/VH36N VU48N/VH48N VZ VZ VZ VZ Snäpplås Original VZ VZ32 Dörrlås Med nyckel och låsplatta Kan monteras i efterhand VZ VZ303 VZ308 Ingjutningsstöd Används som deformerings- för kapsling För infällda skydd vid ingjutning. VU2N kapslingar Återanvändningsbart. VU24N levereras med 4 skruvar för VU36N montering mot gjutform VU48N VZ VZ VZ VZ VZ502 Montageset För montage direkt i väggskiva. Endast för infällda VU..N VZ Skiljevägg Horisontell För avskiljning mellan rader VZ VZ50 Skiljevägg Vertikal För vertikal avskiljning -radig 2-radig 3-radig 4-radig VZ VZ VZ VZ VZ52 Noll/jordskenor Antal anslutningar PE: 3 x 6 + x 4 N: 3 x x 4 VZ VZ522 Extra nollplint Kopplingsplint Beröringsskyddad. Snäppes på DIN-skena alt. i inmurningslåda 7-polig, med beröringsskydd och fäste VZ VZ VZ465 Försänkt DIN-skena Ökar modulkomponenternas inbyggnadsdjup till max. 84 mm VZ VZ406 Montageplattor För montering i kapsling -radig 2-radig 3-radig 4-radig VZ VZ VZ VZ VZ452 Ritningsficka För A5 VZ

17 Designade tillbehör infällda Volta Volta Designade tillbehör För individuell anpassning finns följande produkter Färgad ram och dörr eller i borstad stål Ram med antingen spegelinsats eller tavelram. Anslagstavla, fäst dina komihåglappar med nål. Produkt Beskrivning Förp. Ref.nr. E-nr. Inbyggnadsramar med dörr Vit aluminium (RAL9006) -radig 2-radig 3-radig 4-radig VZ VZ VZ VZ Inbyggnadsramar med dörr Extremt marin blå (RAL5002) -radig 2-radig 3-radig 4-radig VZ VZ VZ VZ VZ334 Inbyggnadsramar med dörr Brunröd (RAL30) -radig 2-radig 3-radig 4-radig VZ VZ VZ VZ Inbyggnadsramar med dörr Trafikröd (RAL3020) 2-radig 3-radig 4-radig VZ VZ VZ VZ806 Gör en förfrågning om annan RAL färg önskas. Inbyggnadsramar med dörr Borstad stål Dörramar För spegel eller tavelinsats -radig 2-radig 3-radig 4-radig VZ VZ VZ VZ VZ808 2-radig vit 3-radig vit 2-radig svart 3-radig svart 2-radig guld 3-radig guld 2-radig silver 3-radig silver 2-radig blå 3-radig blå VZ VZ VZ VZ VZ VZ VZ VZ VZ VZ Spegelinsats 2-radig 3-radig VZ VZ VZ84 Tavelinsats 2-radig 3-radig VZ VZ Anslagstavla Svart för nålar med silverfärgad ram 2-radig 3-radig VZ VZ VZ293 26

18 Noll och jordplint samt hållare Tillbehör Noll / jordplintar med skruv - lösa förbindningar Hager normkapslingar har noll / jordplintar för skruvlösa förbindningar. De kan även levereras i block av olika storlekar för noll eller jordledningar. Du kan nu kombinera din noll och jordutrustning precis som du önskar. Plintarna har snabbanslutning,5 mm 2 till 4 mm 2 och skruv - anslutning tar,5 mm 2 till 6 mm 2. Systemet omfattar även separata hållare för respektive kapslingstyp samt en version för DIN-skena. Plintarna är beröringsskyddade. Sammankopplingsbleck för ihopkoppling mellan plintblocken. Kapslingar IP30 Produkt Antal ansl. Bredd Förp. Ref.nr. E-nr. KN8E KN22E Nollplint x x 4 30 mm 2 x x 4 45 mm 3 x 6 + x 4 60 mm 4 x x 4 75 mm 5 x x 4 90 mm 6 x x 4 05 mm Nollbygel För förbindning av flera nollplintar KN06N KN0N KN4N KN8N KN22N KN26N KN99N KN26N KN99N Jordplint x x 4 30 mm 2 x x 4 45 mm 3 x 6 + x 4 60 mm 4 x x 4 75 mm 5 x x 4 90 mm 6 x x 4 05 mm Jordbygel För förbindning av flera jordplintar KN06E KN0E KN4E KN8E KN22E KN26E KN99E Produkt Bestycknings- Förp. bar bredd i mm Ref.nr. E-nr. VZ7 Hållare för Volta 240 mm och Vector kapsling Hållare för FW-skåp 95 mm VZ UZ00K UZ00K Hållare för Vega 35 mm kapsling VZ VZ70 Universalhållare 05 mm För block på DINskena, vågrät KN00A KN00A Hållare för Gamma 3 moduler 8 moduler GZ30A GZ40A GZ30A 27

19 Mediacentraler för bostadsinstallationer NYHET I dagens multimediasamhälle blir mediacentralen en viktig komponent i elinstallationen. Mediacentralen skapar utrymme för externa komponenter som fiberanslutningar, router, switchar osv som är nödvändiga för ett modernt IT-nät i bostäder. Mediacentraler finns i såväl infällt som utanpåliggande utförande med Volta respektive Gamma kapslingar som bas. Skillnaderna finner du bakom dörren: Mediacentraler är försedda med en hålad montageplåt för att kunna fästa externa IT-komponenter i kapslingen. Till din hjälp har du speciella gummistroppar, fästskruvar samt ett märksystem för apparaterna i centralen. Montage av patchmoduler sker på en DIN-skena i mediacentralens övre del. Patchmodulerna finns i oskärmat, skärmat, Kat5e och Kat6 utföranden. DIN-skenan är försedd med PUS-skruv för potentialutjämning vid skärmad datainstallation. Kapslingarna är försedda med uttag för nätspänning till externa komponenter. Uttagen kan monteras i valfritt läge med 90 graders förskjutning. Den hålade montageplattan används som underlag för montage av externa komponenter Mediacentralen kan anpassas och kombineras för att täcka alla IT-behov i en bostadsinstallation Strömförsörjning av externa komponenter sker via uttag i mediacentralens underdel Ram och dörr anpassas till miljön som centralen är monterad i t ex spegeldörr, griffeltavla eller dörr med anpassad färg 28

20 NYHET Mediacentraler för bostadsinstallationer Volta / Gamma Multimediacentral Infällda centraler finns i 3 eller 4 raders utförande och utanpåliggande som 2 eller 4 raders. Försänkt DIN-skena, för Patch moduler. Hålad montageplåt för externa komponenter som tex router, switchar osv Uttag finns som standard i monteringsplåten. Två eller tre stycken beroende på central Produkt Beskrivning stk/ Ref.nr. E-nr. Förp. Multimediacentral utanpåliggande 2-radig med monteringsplåt Utvändigt mått 375 x 355 x 03 mm GD28SMB Mediacentral IP30 GD48SMB utanpåliggande 4-radig med en DIN-skena och monteringsplåt Multimediacentral infälld 3-radig med monteringsplåt, infällnadslåda i plast Utvändigt mått 625 x 355 x 03 mm Infällnadsmått 557 x 32 x 89 mm GD48SMB VU36SMB Infälld 4-radig med en DIN-skena och monteringsplåt, infällnadslåda i plast Infällnadsmått 682 x 32 x 89 mm VU48SMB Multimediacentral infälld 3-radig med monteringsplåt, infällnadslåda i plåt Infällnadsmått 394 x 396 x 95 mm VU28SMB VU48SMB Infälld 4-radig med en DIN-skena och monteringsplåt infällnadslåda i plåt Infällnadsmått 634 x 396 x 95 mm VU48SMB VU48SMB Patchkabel för korskoppling av externa uttag. Försedda med gjutna RJ45 kontakter enligt IEC/ISO Följer IEC/ISO 80 Skärmad med 360 graders kontakt dragavlastad kontakt Färg: Ljusgrå Andra färger på förfrågan Drifttemperatur: -20 till +80 grader Celcius Halogenfri kabel Produkt Beskrivning Ref.nr. E-nr. RJ45 Patchkabel skärmad Kat. 6 Längd: 0,30 m 0,50 m,00 m TN TN TN TN7 29

21 Mediakomponenter Produkt Beskrivning Ref.nr. E-nr. Telefonsplitter 2 linjer in, 4 st ut per linje. RJ45 uttag TN linje in, 4 st ut. RJ45 uttag TN TN ADSL filter För uppdelning av telefon och ADSL För RJ 45 kabel TN TN2 RJ45 uttag RJ45 uttag i normutförande, kat 5e, oskärmat TN004S 5729 RJ45 uttag i normutförande, kat 6, skärmat TN002S RJ45 uttag i normutförande, kat 6, oskärmat TN003S TN004S RJ45 uttag Kontaktdon RJ45 kontaktdon, kat 5e, oskärmat TN RJ45 kontaktdon, kat 6, skärmat TN RJ45 kontaktdon, kat 6, oskärmat TN

22 Mediakomponenter Produkt Beskrivning Ref.nr. E-nr. TN90 Tillbehör Kit för att fästa material på monteringsplåten innehåller: - 2 st clips för att skruva fast en produkt - 2 st resårband för att spänna fast produkten TN Märk-kit innehåller: - 2 st färg clips - 2 st märkband, kardborreband TN Mediacentral IP30 Vinklat hyllplan VZ TN902 3
