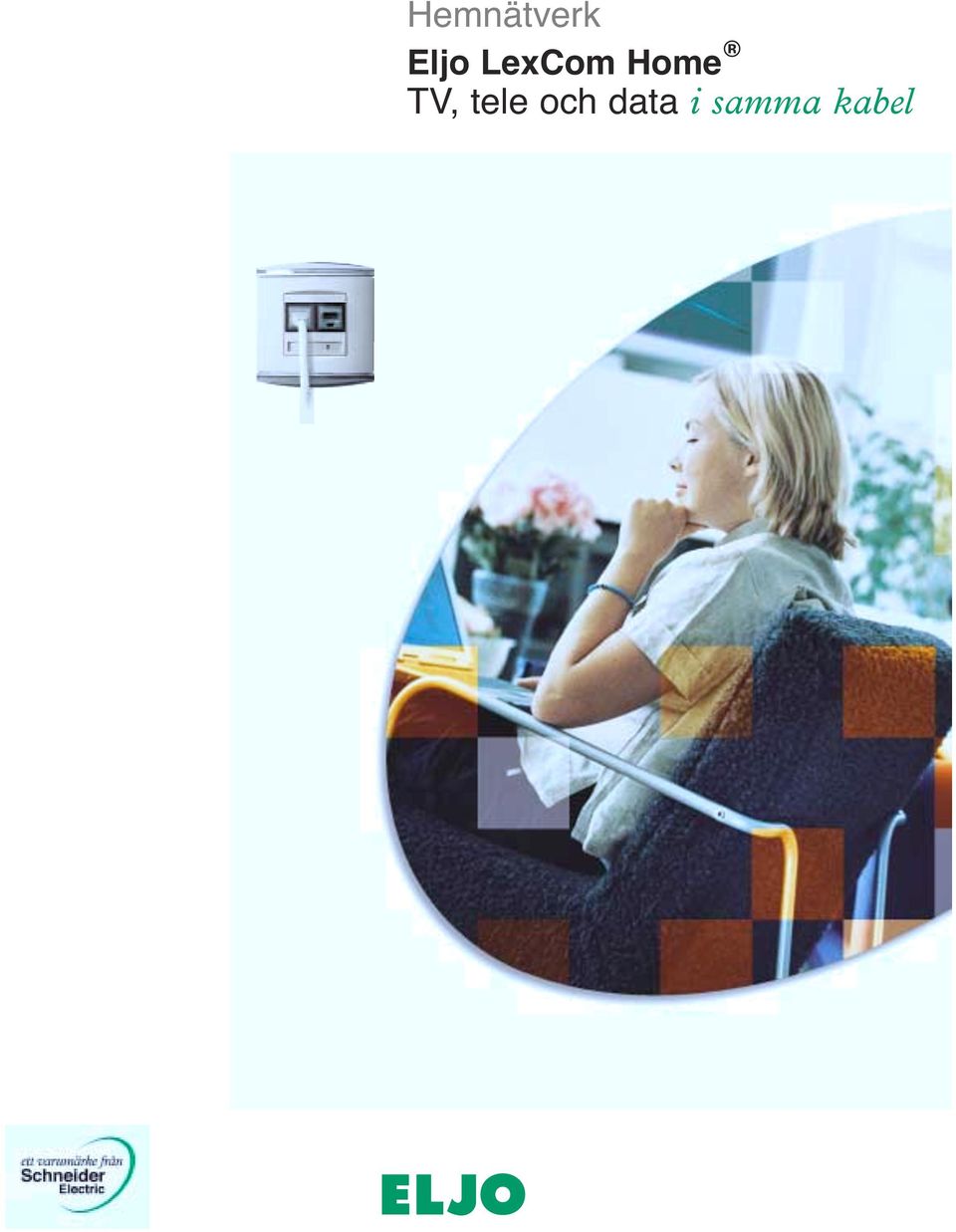

1 Hemnätverk Eljo LexCom Home TV, tele och data i samma kabel

2 Ett flexibelt nätverk som förenar nytta med nöje Eljo LexCome Home är nätverket som gör det möjligt att ansluta telefon, TV, dator, skrivare, fax med mera till samtliga nätverksuttag i bostaden. Alla uttagsjack är lika (RJ45). Det är anslutningskabeln, mellan uttag och apparat, som är anpassad för vad som ska kopplas in. Kommer en ny anslutningsstandard behövs bara en ny kabel mellan apparat och uttag. Kommer en ny teknik, kompletteras kopplingscentralen med en modul för den. På det sättet är nätverket framtidssäkrat. En förutseende installation har minst ett extra dubbeluttag i varje rum för att möta framtida behov av kommunikation för både nytta och nöje. Varje uttag ansluter TV, data, telefon, skrivare, fax... Struktur, standard och smart anslutning är de viktigaste idéerna bakom Eljo LexCom Home. För att varje uttag ska kunna ansluta alla typer av apparater, men inte tappa prestanda när många enheter ansluts, har Eljo LexCom Home byggts som ett strukturerat nät (stjärnnät). Standaren för Eljo LexCom Home-uttag är RJ45 en sedan länge etablerad standard för den professionella nätverkssidan. En garanti för att standarden håller långt in i framtiden. Anslutningen av uttagsjacken är den mest kritiska delen i ett nätverk. Eljo LexCom Home har därför fått proffsjack av krokodilmodell från storebror LexCom Office för snabb och säker kontaktering. Modularjacken monteras i ett enkel- eller dubbeluttag, som finns i olika design. 2 LEX40940 ELP03083 P67770 ELP05530 P60732

3 Eljo LexCom Home är hemmets eget nätverk för TV, tele och data Lika självklart som många välplacerade eluttag i varje rum är det nu med anslutningar för telefon, data och TV i varje rum. Bostaden behöver ett eget nätverk av höghastighetskablar. Det behövs en distributionscentral för hemnätverket lika väl som en elcentral för elledningarna. Centralen är i sin tur ansluten till bredband, telefonledning och kabel-tv som kommer in till fastigheten. Till skillnad från elcentralen kan man snabbt göra omkopplingar själv i distributionscentralen. Det är helt ofarligt och på ett mycket enkelt och rationellt sätt ändras ett uttag från TV till data eller från data till telefon. Ett snabbt och öppet system Eljo LexCom Home framtidssäkrar bostaden för kommunikation med mycket höga prestanda. Hemnätverket distribuerar signaler från både nya och gamla system som ansluts till bostaden. Till exempel analog och digital telefoni-/internet-anslutning som ISDN, ADSL och VDSL. Eller TVsignal från en vanlig antenn, parabol eller kabel-tv. Slut med långa sladdar på golvet Med jack för TV, telefon och dator i varje rum är det slut med alla långa sladdar på golvet och egna dragningar mellan olika rum. I stället jackar man i korta anslutningskablar i de generella Eljo LexCom Home-jacken. I systemet ingår anpassade anslutningskablar för alla typer av apparater, som kan anslutas till ett nätverk. P91199 P59470 Distributionscentralen är hjärtat i systemet. Här ansluts inkommande ledningar till TV-, tele- och datamoduler, som via patchmoduler kopplas vidare till rummens alla uttag. Genom att byta ut moduler i distributionscentralen kan man enkelt uppgradera med nya funktioner. En tydlig uppmärkning gör det enkelt att se hur uttagen ska kopplas för rätt media till önskat uttag. Distributionscentralen finns för både utvändigt och infällt montage. P

4 Tänk framåt Att idag föreställa sig vilka krav som ställs på ett hemnätverk om låt säga fem år är omöjligt. Experterna är många, men inte eniga. Ett är säkert, elektronisk kommunikation ökar i en utsträckning vi knappast kan föreställa oss. Användningen kommer att kräva hög kapacitet och vi kommer att vilja ha tillgång till nätverket nästan överallt i hemmet. Nätverksuttag lär man alltså inte få för många av. Bättre ta till lite extra från början. Med ett Eljo LexCom Home-nätverk kan man möblera så att datorn passar in. Tidigare var man hänvisad till att ha den vid ett ledigt telefonjack. Med ett hemnätverk kan man också ha flera datorer i bostaden som delar på filer, Internetanslutning, skrivare och backup. Vilka behov av bild, telefon och datakommunikation har familjen? Fakta om byggstandard för IT-installationer i hem Eljo LexCom Home är ett strukturerat fastighetsnät, som motsvarar de krav som ställs på TV- och telefoninät i byggnader. Eljo LexCom Home ersätter alltså dessa två separata nät med ett gemensamt för både TV, tele- och datakommunikation. Svensk Stan-dard SS definierar placering och omfattning av uttag och antal jack i byggnaden enligt följande: Två jack för det strukturerade fastighetsnätet placeras i varje boningsrum, hall och kök. Ytterligare ett jack placeras vid eluttag i utrymme som nyttjas som arbetsrum. I uppehållsrum och gemensamt utrymme, såsom samlingslokal, placeras två jack vid eluttag. 4 P60765

5 1. Sovrum Behövs fler än ett uttag? Telefon vill de flesta ha i sovrummet, men också TV, eller kanske en dator. Två jack finns här. 2. Barnens rum Räcker det med telefon? Nej, barnen blir ju större. Då vill de ha både TV och dator, som de också kan använda vid läxläsning. Här behövs nog minst fyra jack. 3. Hallen Här sitter distributionscentralen. Men här vill man också ha ett telefonuttag. Standarden kräver ytterligare ett jack för framtida bruk. Två jack således. 4. Vardagsrummet Uttag för TV och video är ett måste. Helst också för telefon och Internetanslutning. Standarden kräver två jack om rummet är mindre än 30 kvm annars fyra. Men i vardagsrummet ska man satsa på fyra. 5. Köket Hur ofta skulle man inte vilja titta på morgonprogrammen i köket under frukosten? Här pratas också mycket i telefon. Två jack behövs. 6. Arbetsrum Arbeta effektivt på distans Det går blixtsnabbt att koppla upp sig mot jobbets server och distansarbeta. Hemmet blir en effektiv arbetsplats med jobbets nätverk ett musklick bort. Telefon, fax, dator och skrivare hemmets hjärnkontor kräver minst fyra jack. LEX23080 LEX23100 LEX23060 LEX23090 LEX23080 LEX23060 P91200 TV Data Tele 6 LEX23080 LEX LEX LEX LEX LEX23080 LEX23130 LEX23080 LEX23130 LEX23060 Nya produkter för mer nöje på Eljo LexCom Home-nätet AV-modulator Koppla video, DVD eller satellit-mottagare till Eljo LexCom Homenätet så kan man se filmen i vilket rum man vill. Bara TV:n i rummet är ansluten till nätverket. AV-modulatorn är en liten svart låda som placeras i anslutning till videon, DVD:n eller satellitmottagaren. PC-player Koppla datorn till Eljo LexCom Home-nätet och spela upp MP3-filer i valfri stereo. Datorns ljudkort ansluts till en liten svart låda som distribuerar ut ljudet i Eljo LexCom Home-nätet. Anslut en radio till närmaste Eljo LexCom Home-uttag och lyssna på den musik som finns lagrad på datorn i hemmet. IR-link IR-linken fångar upp och vidarebefodrar signalen från fjärrkontrollen till en video, DVD eller satellitmottagare. Ett perfekt komplement till AVmodulatorn alltså. Man styr videon, DVD:n eller satellitmottagaren från den TV man tittar på oavsett var i bostaden den står, ta med fjärrkontrollen bara. BeoLink -moduler Bang & Olufsens distributionssystem för totalintegrerad underhållning i hemmet, BeoLink, kan numera nyttja Eljo LexCom Home-systemet som bärare av styr- och ljudsignaler. Två moduler finns att tillgå, Ma-sterlink och Powerlink, vilka monteras i distributionscentralen. Anslut-ningskablage mellan Bang & Olufsen produkten och Eljo LexCom Home-uttagen tillhandahålls av Bang & Olufsens återförsäljare. 5

6 Hemnätverkets baskomponenter 1. Universaluttag med två jack. 2. Skärmad installationskabel med åtta ledare. 3. Distributionscentral där inkommande kablar från antenn, kabel-tv, telefon och bredband nätverk ansluts till hemnätverket. 4. Korskopplingskablar för enkel omkoppling av signalen till vägguttagen Universella korskopplingsmoduler. 6. Distributionsmodul för åtta anslutnings punkter för telefon/isdn/telefax/modem. 7. Datormodul för datornätverk med fyra anslutningspunkter. P Antennförstärkare för fyra TV-anslutningar. Professionell installation och garanti i fem år Schneider College utbildar installatörer, montörer och konsulter för att säkerställa professionell installation och support av Eljo LexCom Home. Målet är också att sprida kunskap om nya produkter och funktioner till nätverket. LexCom-certifikatet är ett kvitto på att installationen uppfyller de krav som ställs på ett strukturerat bostadsnät. Då Schneider Electric står för certifieringen av nätverket erbjuds Schneider Electrics kunder en funktions- och reservdelsgaranti på fem år. P

7 1.Distributionscentral Hjärtat i systemet. Här ansluts inkommande ledningar. Via aktiva moduler och patch-modulerna kopplas de till rummens alla uttag. Centralen bestyckas med valfria aktiva moduler (tele, TV/radio och data). Genom att byta moduler kan man enkelt uppgradera med nya funktioner. Centralen rymmer sex aktiva komponenter och 24 patchuttag. Skåpet finns i hel- och halvhöjd och monteras utvändigt eller infällt. P63853, P63854 P Distributionscentral 7. Modularjack LEX59470 P PC player 2. BeoLink moduler Moduler för inkoppling av Bang & Olufsens BeoLink anpassade produkter. Eljo LexCom Homesystemet distribuerar BeoLink-signalerna mellan Bang & Olufsen produkterna. Två moduler finns att tillgå, Masterlink och Powerlink. Anslutningskablage mellan Bang & Olufsen produkten och Eljo LexCom Home-uttaget tillhandahålls via Bang & Olufsens återförsäljare. 3. Datormodul En switch med fyra portar för anslutning av datorer, skrivare och övrig utrustning med nätverkskort. Expansionsport på ovansidan för anslutning till ett externt nätverk. Modulerna stödjer Ethernet-protokollet 10/100 BaseT (switch, 10/100 Mbit/s). 4. Telemodul I telemodulen ansluts inkommande telefonledningar. För två analoga linjer alternativt en analog och en ISDN-linje. Åtta portar för vidarekoppling till telefonuttag. Levereras i parallell-, serielloch ISDN-version. 2. BeoLink moduler P AV-modulator 5. Vägguttag Modularjacken monteras i ett enkel- eller dubbeluttag, som finns i olika design. Etikettfönster för uttagsmärkning. För utanpåliggande eller infällt montage i apparatdosa c/c 60 mm. 6. Installationskabel Används till den fasta installationen i spridningsnätet. Kabeln förbinder uttagen med patchmodulerna i distributionscentralen. Kabelns höga bandbredd och signalkapacitet klarar alla trafiktyper (tele, data, radio/tv). LEX Datormodul 10. TV-/radiomodul P Modularjack Snabbkontakteringsklämma och tydlig färgmärkning för trådanslutning och mycket enkel anslutning av tråden utan specialverktyg. 8. PC-player PC-player skapar en FM-kanal, som den sänder ut i Eljo LexCom Home-nätet. Det gör det möjligt att ansluta en PC och därifrån sända MP3- musik, Internet-radio etc. ut i nätet för att tas emot av en ansluten radio- eller TV-mottagare. P60756 P AV-modulator Koppla video, DVD eller satellitmottagare till Eljo LexCom Home-nätet via AV-modulatorn så kan man se filmen på alla TV-apparater som är Eljo LexCom Home-anslutna. 4. Telemodul 11. Anslutningskablar 10. TV/radiomodul En förstärkare som överför radio- och TV-signaler till nätverket. Modulen har en ingång för inkommande antennkabel samt sex portar för vidarekoppling till rummen samt en AV-linkingång för IR-link och AV-modulatorer etc. Produkten stödjer även returtrafik (digital-tv i kabel-tv nät). P60431 P Anslutningskablar Anslutningskablar finns för radio- och TV apparater, data och telefon. Även adaptrar för äldre antennutag och radioanslutning. 5. Vägguttag 12. IR link 12. IR-link Fångar upp och vidarebefodrar signalen från fjärrkontrollen till video, DVD eller satellitmottagare. Ett perfekt komplement till AV-modulatorn man styr sin video, DVD eller satellitmottagare från den TV man tittar på oavsett var i bostaden den står. P Installationskabel P ISDN-adapter 13. ISDN-adapter Adaptern används för att returnera analoga telefonlinjer från en ISDN-router. Routern omvandlar den digitala S0-bussen från terminaladaptern (TA) och konverterar signalen till Ethernet-trafik och analoga telefonlinjer. 7

8 Bang & Olufsen kompromissar inte heller med kvaliteten. Bang & Olufsen har sedan starten 1925 envist hållit fast vid idén om att bild- och ljud av högsta kvalitet skall vara lustfylld och enkel att ta till sig som användare. Det innebär bland annat att Bang & Olufsen har forskat i hur vi som individer upplever ljud och bild, medvetet och omedvetet. Denna kunskap har de sedan använt för att förgylla och flytta upplevelsen av ett gott musikstycke eller favoritfilmen bortom det som vanligtvis stavas watt, wide-screen, pixel etc. Senaste tekniken Den absolut senaste tekniken skall naturligtvis alltid finnas med, men Bang & Olufsen väljer att tona ned marknadsföringen av den. Hos Bang & Olufsen finns tekniken där, men den behöver nödvändigtvis inte synas alla gånger. På samma sätt fungerar samarbetet mellan Schneider Electric och Bang & Olufsen. Helintegrerat system Äntligen finns det ett helintegrerat system som löser TV-, tele- och datasignaler på ett riktigt smart sätt. För den riktigt frälsta Bang & Olufsen-användaren finns möjligheten att sammankoppla alla hemmets ljud- och bildkällor till en integrerad upplevelse, BeoLink, där man kan flytta runt sitt TV-tittande och musiklyssnande till hemmets alla vrår. En gång upplevt kan man som Bang & Olufsen-frälst aldrig tänka sig något annat. P63853 P63854 Eljo LexCom Homemoduler anpassade för Bang & Olufsens BeoLink -system. Med Eljo LexCom Home behöver man inte längre installera ett separat BeoLink -kablage i samband med att man bygger eller renoverar sitt nya hem. Eljo LexCom Home stödjer nämligen den teknik som Bang & Olufsen använder. Det innebär att man endast behöver ansluta en kort kabel mellan sin Bang & Olufsen-produkt och sitt framtida intelligenta hemnätverk för att kunna njuta fullt ut. Mer information om Bang & Olufsens produkter finns på; P63987 P63989 Anslutningskablage mellan Bang & Olufsen produkt och Eljo LexCom Home-uttag. Schneider Electric Sverige AB Box Nyköping Tel: Fax: info@se.schneider-electric.com MK februari 2006 Schneider Electric Sverige AB
