1 Apparatserie Eljo Renova Förnyar och återskapar ELP05546

2 Eljo Renova återskapar känslan i äldre miljöer Att renovera äldre miljöer och bibehålla originalkänslan i de elektriska installationerna, har hittills varit ett stort problem. Det har varit kostsamt och inneburit att man fått göra avkall på elsäkerhet och funktion. Eljo Renova kan se gammaldags ut men serien är skapad utifrån modern elsäkerhetsstandard och innehåller all den elektronik man kan önska för ett bekvämt hem. ELP03262 ELP03263 ELP03264 ELP03247 ELP03250 ELP05288 Vridbrytare Jordat 1-vägsuttag ELP03252 ELP03254 Den svarta Renovan är vad vi kallar originalet. Det var den som från första stund fyllde ett tomrum för alla som vill bevara en gammal fin miljö. Med sina många olika varianter av brytare, uttag och praktisk elektronik gör Eljo Renova det möjligt att skapa en på alla sätt tidsenlig men ändå modern installation. Parallelltryckknapp Timer trappautomat Vippströmställare IHC Var vtalsregulator Rörelsevakt Modularuttag

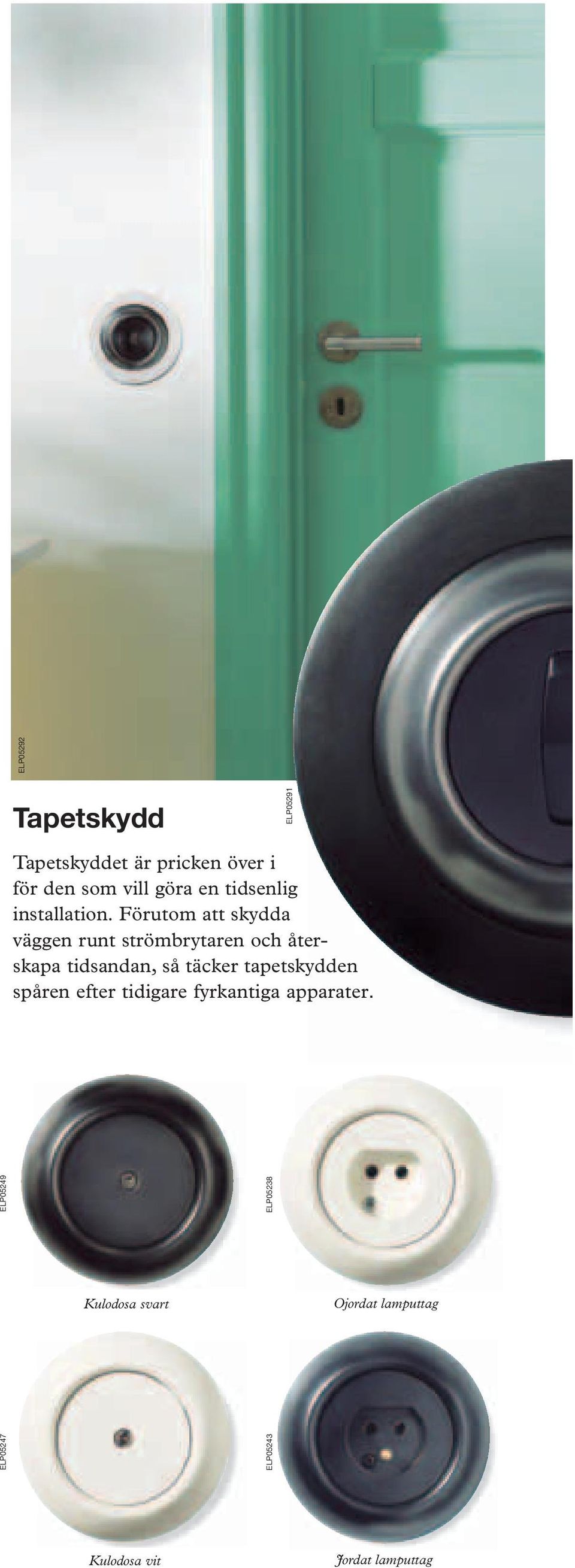

3 Tapetskydd ELP05291 Tapetskyddet är pricken över i för den som vill göra en tidsenlig installation. Förutom att skydda väggen runt strömbrytaren och återskapa tidsandan, så täcker tapetskydden spåren efter tidigare fyrkantiga apparater. ELP05292 ELP05247 ELP05249 Kulodosa svart ELP05238 ELP05243 Ojordat lamputtag Kulodosa vit Jordat lamputtag

4 Kombinationsramar Med endast två ramar, en ytteroch en mittram, kan du montera de flesta Renovaapparater i valfri kombination. Ramarna snäpps ihop och c/cavståndet är 71 mm för att passa infällda apparatdosor i kombination. ELP03272 ELP05558 Utanpåliggande dosor Alla apparater i Renova-serien kan monteras i infällda apparatdosor. För utanpåliggande montage används hög eller låg UP-dosa som finns i vitt och svart. Den passar alla runda Renova apparater. För 2-vägsuttag finns en speciell oval UP-dosa. Alla dosor har ingångar för Kuloledning samt utbrytningsöppningar i botten för VP-rör. ELP03273 ELP03274 Elektroniska golv- och rumsvärmetermostater i Eljo Renova Termostaterna finns i två olika varianter, för golvvärme och för rumsvärme. Alla varianter har tvåpolig brytning och klarar 16 A, 3600 W resistiv last. Huvudbrytaren är prydligt dold bakom en liten lucka. Rumstermostaten har inbyggd givare och till golvvärmetermostaten följer alltid med en golvgivare på fyra meter. P62423 IHC, Klenspänningsknappar och Kombidimmer Klenspänningsknappar (50 ma) till IHC, och vanliga klenspänningsknappar (400 ma) för konventionella reläer finns med en, två och fyra trycken. Även kombidimmer med en knapp för ljusreglering 300 VA och en som strömställare med brytförmåga 8 A finns tillgänglig. P62423 P62421

5 Några av Eljo Renovas praktiska sidor Det praktiska är ofta det vackra. Tapetskyddet är ett tydligt exempel på hur en praktisk detalj kan förstärka intrycket av apparaten och verkligen understryka vilken tidsepok man vill återskapa. Modern teknik med gamla tiders sinne för vacker och praktisk form är det som kännetecknar Eljo Renova. ELP05244 Lamputtag och proppar ELP05553 ELP05289 Tapetskydd Tapetskydden finns i färgerna vitt, svart och transparent. Tapetskydden är lätta att eftermontera, man behöver inte koppla ur apparaten. ELP05552 Eljo Renova lamputtag är i första hand avsedda för väggmontage i apparatdosa. De kan också monteras i kopplings- eller takdosa i kombination med tapetskyddet som täcker dosorna. Utanpåliggande monteras lamputtagen i den låga Renovadosan. Det är enkelt att klippa upp snygga utbrytningar för ledningarna Lamputtagen har moderna insatser Kulodosa ELP05554 Kulodosan finns med 5-polig skruvplint eller utan plint ELP05555 Till svarta lamputtag finns svarta proppar Under årtionden var Kulodosan montörens vanligaste kopplingsutrymme. Det var snålt med utrymme och krävde sin man för att installationen skulle bli snygg och säker. Eljo Renovas motsvarighet till den gamla Kulodosan har betydligt frikostigare kopplingsutrymme och en modern kopplingsplint.

6 Vit Renova när det rena är det vackra Helvit Renova är den tredje i raden av Eljo Renovas grundmodeller. Den gör sig lika bra i ombonad gammaldags miljö som i de eleganta moderna rummen. I det senare fallet ger Renovas runda form en smula värme när de raka hårda snitten dominerar inredningen. Det känns vänligt att möta Renova där på väggen. ELP03640 Jalusiströmställare Vridbrytare Ojordat 1-vägsuttag Parallelltryckknapp Tryckdimmer ELP05500 ELP05528 ELP05505 ELP05499 ELP05501 ELP05239 P62423 ELP05240 ELP05235 ELP05496 Renovas många praktiska sidor innefattar även så kallad vardagselektronik. Det betyder att apparater som t ex dimrar, timrar och rörelsevakter finns i stort urval. Nu finns det även en tryckdimmer i Renova-sortimentet. Med en lätt touch tänder och släcker du. Om du håller kvar fingret regleras ljuset steglöst upp och ner. Vriddimmer LexCom nätverk Rörelsevakt Termostat

7 ELP05271 ELP05268 ELP05270 Rostfritt Titan Renova metallic skapar kontrast Renova-apparaterna kan kompletteras med ramar och kåpor i metallicfinish. Plötsligt ändrar den vänliga Renovan karaktär till en riktigt tuff typ. I rostfritt eller titan passar den nu den på de trendigaste inneklubbarna. I koppar och brons är den rätt på både caféet och i det moderna biblioteket. Brons ELP03260 ELP03634 Vriddimmer LexCom nätverk Strömställare Ljussignal Jordat 1-vägsuttag ELP05538 ELP05529 ELP05541 ELP05542 ELP05282 ELP05543 ELP05269 Koppar Redan från start fanns den rostfria ramen för Renova enfacksapparater och kåpan för 2-vägsuttag. Det är den vanliga plasten under ytan men metalliseringen tillför ett helt nytt uttryck och Renova känns genast mycket djärvare. Vi har därför utökat sortimentet med ytterligare tre metallnyanser för den nya tidens miljöer. ELP05229 ELP05284 ELP05535 Tryckdimmer Timer Vridbrytare Vipptryckknapp

8 ELP05508 ELP05507 Valnöt Vit marmor ELP05509 Svart marmor Eljo Renova i nobel miljö När miljön blir riktigt mättad av kristallkronor och ädla paneler känns en blek liten strömbrytare fel. Då finns Eljo Renovas olika finkostymer att ta till. Välj mellan valnöt och svart eller vit marmor. De lösa ramarna och kåporna passar på alla Renova-apparater och bytet är mycket enkelt. ELP05533 ELP05534 ELP05539 ELP05536 ELP05241 ELP05242 ELP05237 ELP03642 Jordat 2-vägsuttag Jordat 2-vägsuttag I de fina salongerna kommer den svarta Renovan väl till sin rätt. Men vill man ha det lilla extra väljer man ädelträ eller marmor. Metoden att förse Renova-kåporna med en fotografisk folie har förfinats så mycket att det krävs en expert för att skilja materialet från äkta vara. Därmed lämnar vi regnskogen ifred. ELP05532 ELP05540 ELP05537 Vridbrytare trapp Kulodosa Rörelsevakt Var vtalsregulator LexCom nätverk Kontrollströmställare Jalusiströmställare

9 Eljo Renova förenar antikt och modernt Vid renoveringar där nostalgin får lämna plats för framtidsdrömmar ligger Eljo Renova rätt till. Här ska det gamla gärna bryta tvärt och kompromisslöst mot det ultramoderna. Då passar vit/grå Renova som allra bäst. Den har ett ben i det förflutna och ett i framtiden som gjord för nyskapande interiörer. För att bestå provet i så krävande installationer finns alla typer av modern teknik under Renovaskalen från bredbandsuttag till rörelsevakter. ELP05530 ELP05489 ELP05494 ELP05495 ELP05493 ELP03245 ELP05487 ELP05485 ELP03641 Vippströmställare Vridbrytare Renova är en komplett serie uttag och brytare. Den innehåller alla apparater som behövs för en modern installation. Det är t ex. möjligt att installera ett LexCom datanätverk i Renovautförande. På så sätt är det möjligt att skapa ett ultramodernt nätverk även i gammal känslig miljö. Renova har också många andra moderna funktioner att erbjuda. Vriddimmer ELP05490 Ljussignal ELP05488 Ojordat 1-vägsuttag LexCom nätverk Rörelsevakt Timer MF uttag R/TV/SAT

10 Eljo Renova E-nummerlista Vit Vit/Grå Svart Utförande mm Vit Vit/Grå Svart Utförande mm Strömställare 16 A ELL03452 ELL05274 ELL05275 ELL03449 ELL03447 ELL03460 ELL03461 ELL03450 ELL03451 ELL03452 ELL05278 ELL03458 ELL pol vipp Ø Kron vipp Kron vrid Trapp/1-pol vipp Trapp/1-pol vrid D-trapp vipp Kors vipp Kors vrid Vipptryckknappar/kontrollströmställare 16 A Vägguttag 16 A Lamputtag Lamppropp Ljussignal Parallelltryckknappar Dimmer pol växl. Ø Jalusiströmställare pol Ojordad 1-vägs Ø Jordad 1-vägs Ojordad 2-vägs 83x Jordad 2-vägs med separat brunntändning Jordad 2-vägs pol ojordad Ø pol med jord pol ojordad Ø pol med jord Med röd lins Ø pol växl. Ø pol m. sep. lampkrets Transistordimmer 315 W Ø Transistordimmer 630 W Tryckdimmer 400 VA Kombidimmer 300 VA Universal 450 W / VA Reglerdon HF-enheter Varvtalsregulator Rörelsevakt Lysrör 2300 VA Ø Hemma-PIR W resistiv last Hemma-PIR VA alla laster Timer elektronisk pol Ø Timer Trappautomat Timer med växlande relä Termostat P Rumsvärme Termostat, Ø83 elektronisk 16 A Golvvärme Termostat, elektronisk 16 A, inkl givare 4 meter Klenspänningsknappar P62435 ELL03455 Antennuttag R/TV typ multimedia för data och TV ELL03455 ELL03456 ELL03457 ELL03448 ELL05273 ELL05279 ELL05277 ELL Slututtag typ M 8T Ø Fördelaruttag typ M 10S Fördelaruttag typ M 13S Antennuttag MF typ R/TV/SAT Slututtag X 0T Ø Fördelaruttag X 10 A Fördelaruttag X 13 A Teleuttag Rikstelefonuttag Ø x6-poligt för tele Centrumplatta för LexCom Home och Office x8-poligt LexCom Ø x8-poligt LexCom Centrumplatta blindlock Plana blindlock Ø51 Kulodosa Dosor för UP-montage Tapetskydd polig, 400 ma med Ø83 lysdiod polig, 400 ma med lysdiod polig, 400 ma med lysdiod IHC Tryckknappar och IR-mottagare P Klenspänningstrycknapp Ø83 1-polig, 50 ma med lysdiodd Klenspänningstrycknapp 2-polig, 50 ma med lysdiod Klenspänningstrycknapp 4-polig, 50 ma med lysdiod IR-mottagare för IHC IR-handsändare Antennuttag R/TV standarduttag Sluttag, typ S1T Ø Fördelaruttag S Fördelaruttag S Fördelaruttag S Fördelaruttag S Utan plint Ø Med 5-polig skruvplint Låg 1-facksdosa för Ø83 vippströmställare, lamputtag och tele/datauttag Hög 1-facksdosa för övriga 1-facksapparater Dosa för 2-vägsuttag 83x105 Transparent Tapetskydd Ø Komb. montage ytter Komb. montage mitt Kombinationsramar ELL03453 ELL03462 Vit Svart Rostfritt Brons Koppar Titan Valnöt Vit marmor Svart marmor facksram Ø Ytterram Mittram Schneider Electric Sverige AB Kåpor 2-vägsuttag 83x105 Box Nyköping Tel: Fax: info@se.schneider-electric.com Schneider Electric Sverige AB MK Oktober 2004
