2 ELP01300 En bra trend håller i sig Varför är Eljo Trend fortfarande Sveriges mest köpta serie? En gång var det normala att en ny serie kom, föråldrades och försvann. Ny teknik kom oftast i ny design som inte passade in i det du hade. Ville du komplettera, ELP01137 kunde delarna ibland avvika i färg och kvalitet för att tillverkningen hade ändrats. Reservdelar du behövde fanns plötsligt inte längre, för att tillverkningen hade upphört. Därför skapade vi Eljo Trend En unik serie strömställare och uttag som den tekniska utvecklingen aldrig kan springa ifrån. ELP03028

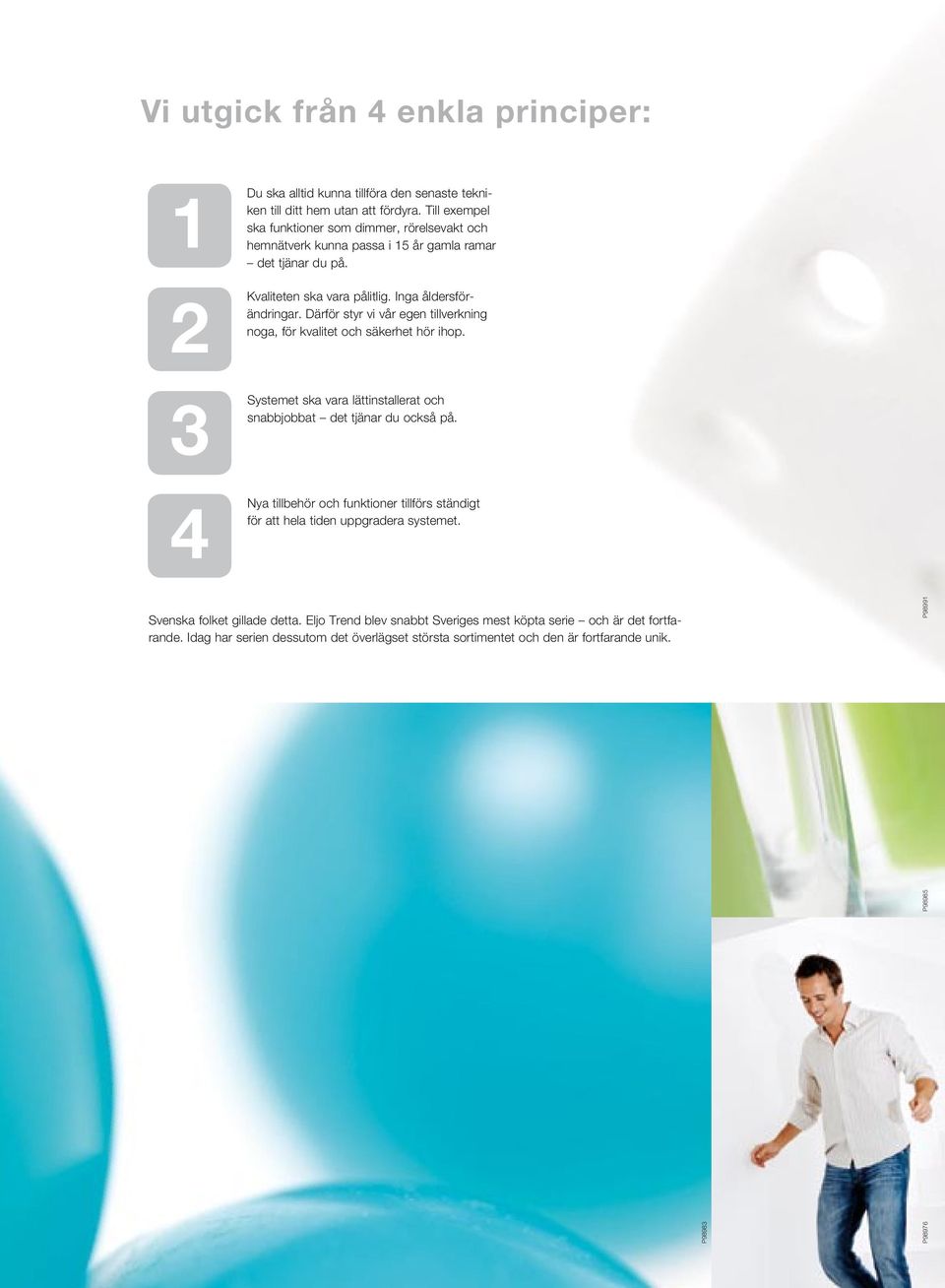

3 Vi utgick från 4 enkla principer: 1 2 Du ska alltid kunna tillföra den senaste tekniken till ditt hem utan att fördyra. Till exempel ska funktioner som dimmer, rörelsevakt och hemnätverk kunna passa i 15 år gamla ramar det tjänar du på. Kvaliteten ska vara pålitlig. Inga åldersförändringar. Därför styr vi vår egen tillverkning noga, för kvalitet och säkerhet hör ihop. 3 Systemet ska vara lättinstallerat och snabbjobbat det tjänar du också på. 4 Nya tillbehör och funktioner tillförs ständigt för att hela tiden uppgradera systemet. Svenska folket gillade detta. Eljo Trend blev snabbt Sveriges mest köpta serie och är det fortfarande. Idag har serien dessutom det överlägset största sortimentet och den är fortfarande unik. P98983 P98976 P98985 P98991

4 Tänk innanför ramarna Idén är nästan löjligt enkel: en vit ram lättavtorkad, stryktålig, tidlöst snygg, passar på alla väggar Innanför ramen finns tekniken. Byt ut den när du vill. Tillför det senaste och smartaste inom elfunktioner till din bostad eller din lokal men utan att behöva byta allt annat. Bara det du vill. Där har du konceptet. Och du är inte ensam om att gilla det. Att du känner igen modellerna här till höger är för att du förmodligen har sett dem över hela Sverige. I bostäder, på arbetsplatser och i offentliga lokaler. Här är två tekniska förklaringar till populariteten: Största sortimentet. Allt finns. Infällt eller utanpåliggande. Även för våta utrymmen i kapslingsklass IP44. På sidorna finner du hela det nuvarande sortimentet, men lita på att det som uppfinns just nu snart också finns i Trend. Lättjobbat idag och imorgon. Du kanske redan känner till allt det här: snabbanslutningar med hävarmar, neutrala överkopplingsklämmor, inbyggd kuloutgång, gemensamma socklar och insatser. Små detaljer som betyder mindre kostnader för dig. P98987 P98975 P99027

5 Strömställare Dimmer Uttag Parallellknapp Aqua-Trend Termostat Elektronisk timer Mekanisk timer Tidur Anslutningsdosa Tvättmaskinsbrytare Varvtalsregulator Tryckdimmer Kombidimmer Rörelsevakt Jordfelsbrytare Modularuttag vinklat Signallampa UVS-system IHC-system ELP03073 P92482 ELP01448 ELP05219 ELP01229 ELP01344 ELP05303 P25700 ELP03065 ELP03121 ELP03364 ELP05298 ELP01020 ELP01288 P92595 ELP03067 ELP05301 P62824 ELP01017 ELP03428 ELP01300 ELP01137 ELP03028 ELP05217 Sektionsströmställare EIB/KNX-system Vipptryckknapp Förhöjningsram 5

6 P99012 Lätt att trenda om Trend, Aqua-Trend och Quick-Rot har strömställarinsatsen (16 A) och designen som gemensam nämnare. Enkelt för installatören och harmoniskt för ögat i rum efter rum efter rum. De tre serierna präglas av genomtänkta detaljer, snabbt montage och säker funktion. Trend Strömställarna har alla traditionella funktioner. Lägg därtill hotellkortsbrytare, dragströmställare, vipptryckknappar, kontroll- och trappljusknappar så blir det marknadens bredaste strömställarprogram. Välj skruvanslutning eller snabbanslutning. Båda typerna är godkända för överkoppling. Quick-Rot Apparaterna är små och har Trend-design. De är godkända för IP21-montage och får därför monteras i t.ex. badrum och tvättstugor inom zon 3. Samtliga apparater har isolerande bottenplatta. Det är en given apparatserie för ROT-installationer. Aqua-Trend Aqua-Trend är en apparatserie i kapslingsklass IP44, som tål att sitta i våtutrymmen. Den högre kapslingsklassen har gjort det möjligt att använda Trend i alla rum. Brytarna levereras kompletta med insatser och nödvändiga detaljer. Aqua-Trend finns dessutom för både infällt och utanpåliggande montage. 6

7 Stabil plåtram Kan förses med glimlampa som orienteringsljus Snabbanslutningar Samma typ av insats till Trend och Quick-Rot Hävarmar för enkel demontering Kraftiga fästklor Låg insats ryms i 18 mm hög ram 3-kammarinsats på 16A Snäppfästen för demontering av insatsen Märkning på framsidan kopplingsschema på baksidan ELP05203 Neutrala överkopplingsklämmor Trend och Aqua-Trend har gemensamt format 82x82mm. Quick-Rot har formatet 65x65mm och integrerade bottenplattor. P98981 P92595 ELP05206 ELP05205 Tvättmaskinsbrytare Vrid vänster till nolläge, där du kan låsa med hänglås. Ledningsutloppet har integrerad dragavlastning för en eller två ledningar. Välj kapslingsklass IP20 eller IP44. ELP03073 Sektionsströmställare Det finns hela 16 varianter. Alla som har nolläge kan du låsa med hänglås och förse med indikeringslampa. P20290 P92482 IHC-knappar för smarta bostäder Här är en variant med två knappar, med varsin funktionsmarkering och indikeringsdiod. Det finns även enheter med en eller fyra knappar. Med dessa styr du, tillsammans med IHC-systemet, bl.a. belysning, markiser och motorvärmare. KNX-knappar för smarta fastigheter Som du ser kan många funktioner styras från en enhet. KNX handlar om att styra och övervaka på ett nytt sätt. Dessutom blir projekteringen enklare, ledningarna färre och installationerna snabbare. P

8 En trygg favorit Uttagen i Trend-, Aqua-Trend- och Quick-Rot-serierna har gemensam sockel, enhetlig design och är alltid petskyddade. De har snabbanslutningar för snabbast tänkbara montage och hävarmar som gör eventuell demontering av kablaget lika enkel. Trend Dessa uttag finns som kompletta 1-, 2-, 3- eller 4-vägsuttag. 1-, 2- och 3-vägsuttaget installeras i apparatdosa eller utanpåliggande. 1-vägsuttaget finns också som insats, utan ram, och passar i 1- till 5-facksramar. Aqua-Trend Uttag med en högre kapslingsklass, IP44, för att klara fuktiga miljöer. De kompletta 1- och 2-vägsuttagen har självstängande, tättslutande lock, som finns med eller utan lås. Sockeln har snäppfäste för enkelt montage i bottendelen. Quick-Rot De små och smidiga Quick-Rot-uttagen är huvudsakligen framtagna för montage vid ROT-installationer. De har dock ett mycket större användningsområde än så, eftersom den isolerande bottenplattan gör Quick-Rot mycket lämplig för montage på ledande material, t.ex. stegplåtar och i IP21-miljöer. P98988 Visste du att du nu kan få Trenduttag i ett ultraslimmat utförande som bara bygger 12 mm ut från väggen? Det blir lättare att möblera och framför allt mycket snyggare. 8 P99079

9 Pxxxxxxx 1-, 2- och 4-vägsuttag Som du ser finns 4-vägsuttaget även för klass II-stickproppar. Eftersom stickpropparna ansluts från sidan kan möbler placeras framför uttaget. 2- och 4-vägsuttaget finns också i en version för separat brunnständning, medan 1-vägsuttaget kan väljas med eller utan klafflock eller för datastickpropp. 3-vägsuttag För fler brunnar på samma utrymme. Den på bilden monterar du infällt i dubbeldosa eller utanpåliggande i 2-facksdosa. För enkeldosa kan du välja Kombi, som klarar en jordad stickpropp och två klass IIproppar som ansluts från sidan, eller en variant för tre klass II-proppar framifrån. Nätverksuttag för data och signalsystem I detta modularuttag ansluter du telefoner, datorer, faxar, modem med mera. Du kan även ansluta LexCom Home, vårt hemnätverk som klarar TV, telefon och data i samma uttag. Uttag med jordfelsbrytare Skadad sladd + fukt = livsfara. Därför behövs jordfelsbrytaren, som bryter den farliga strömmen innan den når kroppen. Det finns även en version som kan monteras i äldre dosor för rakapparat. Samma typ av sockel till Trend och Quick-Rot Utgång för kuloledare Två neutrala överkopplingsklämmor Kraftiga fästklor Tydlig märkning av anslutningar Snabbanslutningar med hävarm för enkel demontering Stabil plåtram P99023 P99022 P44380 P98982 P79621 P62917 ELP05298 P98995 ELP05209 Trend och Aqua-Trend har gemensamt format 82x100 mm. Quick-Rot har format 65x97 mm. 9

10 P99009 Den enkla nyttan med avancerad teknik Att den senaste tekniken skulle vara lyx är en gammal missuppfattning. Tänk så här istället: smarta funktioner när det gäller el handlar i grunden om att förenkla vardagen, så att det du skulle göra manuellt istället sker automatiskt. ELP01137 Dimmer för alla laster Trend-sortimentet klarar i princip alla existerande laster: glödljus, transformatorer, lysrör, motorer osv. Välj ratt eller tryckknapp. Infällt eller utanpåliggande, IP ELP03056 Rörelsevakter Rörelsevakter (PIR) tänder belysningen när någon kommer in i täckningsområdet. Välj Hemma-PIR med fast fördröjning, Dimmer-PIR för glödljus och elektronisk trafo, eller Lysrörs-PIR med ställbar fördröjning för alla typer av laster. ELP01017 Timer och tidur Med en timer höjer du helt enkelt säkerheten. Med ett tidur kopplar du in motorvärmare, fasadbelysning m.m. på vissa klockslag. Välj från ett stort sortiment av timers och tidur, i IP20 eller IP44. P62824 Termostater Det finns två varianter: en för rumsvärme och en för golvvärme. Båda är på 16 A. Golvtermostaten levereras med givare. 10

11 Många apparater har märkfönster för egen funktionsmärkning. Dosan, för fast anslutning, har dragavlastning och löstagbar kopplingsplint. Anslutningslocket kan även kombinationsmonteras i flerfacksram. P98984 ELP05223 ELP05222 ELP05297 Märkning Ibland kan det vara bra att märka upp sin installation med siffror och bokstäver. Med Eljos märkskyltar slipper man jobbet att gravera skyltar för att sedan plugga och skruva fast dessa. Ett av många märksystem är Eljo märkskyltar av rostfritt bladstål som har en märkplatta på vilken man lätt fäster en märkremsa. Märkremsan skyddas av en transparent skyddshuv. Passar till alla apparater i Eljo Trend, Quick-Rot och Aqua-Trend. Anslutning Anslutningslock och anslutningsdosor för fast anslutning av apparater och maskiner är en praktisk del av Trendfamiljen. Båda kan monteras utanpåliggande eller infällt. Dosan har dragavlastning och löstagbar kopplingsplint. Den klarar också kapslingsklass IP44 när den monteras infällt tillsammans med en tätningssats. Anslutningslocket kan monteras i flerfacksramar för kombinationsmontage. 11 P98992

12 Apparatserier i Trend-design Trend Strömställare, uttag, tillbehör m.m Quick-Rot Utanpåliggande apparater Aqua-Trend Infälld och utanpåliggande IP Elsanerat Trend Strömställare och vägguttag Elsanerat Aqua Trend Strömställare och vägguttag Ljusreglering Apparater för ljus- och varvtalsreglering Tidsstyrning Apparater för tidsstyrning Rörelsevakter Säkerhets- och övervakningsprodukter Kallelse- och signalsystem RWC-larm, UVS m.m Nätverk LexCom Tele/TV/Data Uttag och centrumplattor Installationsboxar 1- och 2-raders för kraft och data Hem- och fastighetsautomation EIB/KNX IHC Hem- och fastighetsautomation Styrsystem för komfort och säkerhet P99046

13 Trend Komplett apparatserie Polarvit Strömställare 16A 2-pol, snabbanslutning 82x82, 15* pol (10A, 400V), snabbanslutning Kron, snabbanslutning Kron skruvanslutning Trapp, snabbanslutning Trapp skruvanslutning D-trapp, snabbanslutning Kors, snabbanslutning x 1-pol, snabbanslutning pol, snabbanslutning ELP03668 ELP05304 Vipptryckknappar 16A 1-pol växlande, inkl. glimlampa 230V 82x82, 15* pol, sep. lampkrets, inkl. glimlampa 230V Rekommenderas om fler än 5 vipptryckknappar används Hotellkortsbrytare (10A) 32* Jalusibrytare 15* ELP01303 ELP05218 Dragströmställare 10A 1-pol trapp 82x82, 25* P92265 Kontrollströmställare 16A 2-pol, inkl. glimlampa 230V 82x82, 15* Trapp. Inkl. glimlampa 230V ELP01303 Trappljusknapp 1A 1-pol, med rött trycke och E10 glimlampa 82x82, 24* ELP05217 Parallelltryckknappar, insatser 1A 1-pol. Med rött trycke och E10 glimlampa 55x55, 24* pol sep lampkrets. Med rött trycke exkl. glimlampa ELP01312 Ljussignal, insats 1A Med röd lins 30x30mm, E10 lamphållare exkl. glimlampa ELP x55, 24* Vägguttag 16A, insatser Ojordat petskyddat 55x55, 30* Jordat petskyddat DATA inkl. stickpropp Jordat petskyddat Jordat petskyddat med klafflock ELP03031 Vägguttag 1-vägs 16A Ojordat petskyddat 82x82, 29* Jordat petskyddat P92327 ELP03028 Högtalareuttag DIN 41529, insats Högtalaruttag 55x55, 27* Vägguttag 2-vägs 16A. Godkända för kuloingång Jordat petskyddat med separat brunntändning 82x100, 22* Jordat petskyddat med dubbla fas-, noll- och jordanslutningar. Skruvanslutning upptill, snabbanslutning nertill. Ojordat petskyddat Med 2 neutrala överkopplingsklämmor Spärrat för Data, jordat petskyddat exkl stickpropp Jordat petskyddat Med 2 neutrala överkopplingsklämmor Jordat petskyddat med indikeringslampa Utanpåliggande ram för 2-vägs uttag Stickpropp Data ELP01433 ELP01369 Vägguttag 2-vägs låg Jordat petskyddat med två neutrala överkopplingsklämmor. För infällt montage i 1,5-modul dosa E / x110, 31* Kombi vägguttag 16A Med snabbansl., två st. neutrala ök-klämmor 82x100, 31* Med skruvansl., två st. neutrala ök-klämmor Med skruvansl. och separat brunntändning Vägguttag 3-vägs för klass II stickproppar Med skruvansl., två st. neutrala ök-klämmor Vägguttag 2-vägs för rakuttagsdosa Jordat petskyddat Vägguttag 4-vägs för klass II stickproppar Med snabbansl., 2 st neutrala ök-klämmor 82x100x22* Med skruvansl., 2 st neutrala ök-klämmor Med skruvansl. och separat brunntändning Vägguttag 3-vägs 16A Jordat petskyddat 82x152, 32* Jordat petskyddat spärrat för data Hörnboxar Hörnbox med 3-vägsuttag Hörnbox tom 82x Hörnbox med 1-vägsuttag och timer Vägguttag 4-vägs 16A Ojordat petskyddat. Med integrerad bottenplatta och 2 neutrala överkopplingsklämmor Jordat petskyddat. Med integrerad bottenplatta och 2 neutrala överkopplingsklämmor Doslock P92534 ELP03073 ELP03061 ELP05222 ELP01288 P92258 ELP03022 P67860 P79630 P79621 ELP01195 P92527 P x112, 39* x112, 42* Skruvfastsatt för apparatdosa 82x Anslutningsdosa 16A/Anslutningslock Tätningssats IP IP20/IP44 med dragavlastningar 90x Anslutningslock för kombinationsmontage med dragavlastning 82x Sektionsströmsställare 16A Reservsignallampa 220V pol x82, 23* pol * pol * pol * pol med nolläge * pol med Auto-0-Hand 23* pol med nolläge Natt-0-Dag 23* pol med nolläge och återgång * pol utan nolläge * pol utan nolläge * pol stegställare med nolläge, 2 steg, * pol stegställare med nolläge, 3 steg, * pol stegställare med nolläge, 4 steg, 32* pol impulsströmställare Stop 23* pol impulsströmställare Start 23* pol impulsströmställare Stop-Start 23* *Mått (mm) med fet stil anger apparatens inbyggnadshöjd 13

14 Trend Komplett apparatserie, forts. Quick-Rot Utanpåliggande strömställare och vägguttag med snabbanslutningar samt tele/datauttag IP21 Tvättmaskinsbrytare 16A 3-pol. kombinerbar 82x82, 32* pol. IP20/IP44 med dragavlastning 90x90, 32* pol. Utanpåliggande IP44 med dragavlastn. 82x Tätningssats för infällt IP44-montage P92590 P92595 Termostater, elektroniska 16A 2-pol. Rumsvärme pol. Golvvärme inkl. golvgivare 4m 82x82, 24* P62824 Klenspänningstryckknappar 24V 1 tryckknapp 82x82, 17* tryckknappar tryckknappar P25660 Trend tillbehör Vippor, ramar, dosor, centrumplattor och utanpåliggande installationsboxar Strömställare 16A med bottenplatta 2-pol 65x65, 30* pol (10A 400V) Kron Trapp D-trapp Kors x 1-pol pol ELP01204 ELP03040 Vipptryckknappar 16A med bottenplatta 1-pol växlande. Inkl. glimlampa 230V 65x65, 30* pol med separat lampkrets Inkl. glimlampa 230V Jalusibrytare P92682 Kontrollströmställare 16A med bottenplatta 2-pol. Inkl. glimlampa 230V 65x65, 30* Trapp. Inkl. glimlampa 230V ELP01208 P92682 Ljussignal 1A Röd lins 30x30 mm och E 10 lamphållare. Exkl. glimlampa 65x65, 39* Parallelltryckknapp 1A 1-pol. Rött trycke. E10 glimlampa 65x65, 39* pol. Med sep lampkrets. Exkl. glimlampa ELP01208 Vippor för strömställare 16A Med röd lins. Används för ledljus 55x till strömställare Med klocksymbol Med nyckelsymbol P92333 Upptaget-markering med bottenplatta Indikeringstablå. Röd lins och E10 glimlampa 230V Manöverapparat, 1-pol, växlande. Inkl. glimlampa 230V ELP x65, 30* Ramar ELP01314 Centrumplattor ELP01316 P92262 Förhöjningsdosor P99052 P fack 82x fack 82x fack 82x fack 82x fack 82x Antennuttag Mellanplatta DIN-uttag Blindlock, skruvfastsatt Blindlock, snäppfastsatt För utanpåliggande montage av 2-vägsuttag E fack för apparater med max. inbyggn.höjd 18 mm 3-fack för apparater med max. inbyggn.höjd 34 mm 1-fack för apparater med max. inbyggn.höjd 18 mm 2-fack för apparater med max. inbyggn.höjd 18 mm 1-fack för apparater med max. inbyggn.höjd 34 mm 2-fack för apparater med max. inbyggn.höjd 34 mm 1-fack för apparater med max. inbyggn.höjd 24 mm 82x x x x x x x Övriga tillbehör Fjäder för impulsfunktion Skruvar för skruvfastsättning av ram Glödlampa inkl. hållare 24V Glimlampa inkl. hållare 230V Märkskylt för 1-facksapparater och 2-vägsuttag P92324 P92323 Branddörrsstängning 16A med bottenplatta Manöverapparat, 1-pol, växlande 65x65, 30* P99049 ELP01210 ELP01209 P92267 Vägguttag 1-vägs 16A med bottenplatta Ojordat petskyddat 65x65, 37* Jordat petskyddat 65x65, 41* Stegplåt med jordat 1-vägsuttag IP21 180x120, 43* Vägguttag 2-vägs 16A med integrerad bottenplatta och 2 st neutrala överkopplingsklämmor Ojordat petskyddat skruvanslutning 65x97, 40* Jordat petskyddat skruvanslutning 65x97, 43* Jordat petskyddat, spärrat för Data exkl. stickpropp 65x97, 43* Ojordat petskyddat snabbanslutning 65x97, 43* Jordat petskyddat snabbanslutning 65x97, 43* Stegplåt med jordat 2-vägsuttag IP21 180x120, 45* Stickpropp Data Vägguttag 4-vägs 16A med integrerad bottenplatta Ojordat petskyddat. Med 2 st neutrala 98x112, 39* överkopplingsklämmor. Snabbanslutning Jordat petskyddat. Med 2 st neutrala 98x112, 42* överkopplingsklämmor. Skruvanslutning Jordat petskyddat. Med 2 st neutrala 98x112, 42* överkopplingsklämmor. Snabbanslutning Stegplåt med jordat 4-vägsuttag IP21 180x120, 44* ELP03022 Tele-/datauttag med plan centrumplatta Rikstelefonjack, 4-pol 65x65, 30* ELP * Mått (mm) med fet stil anger apparatens inbyggnadshöjd

15 Aqua-Trend IP44 Infällda strömställare, vipptryckknappar, uttag, tidur, dimmers m.m. Ram samt centrumplattor till modularjack LexCom P92733 P99050 Vinklad centrumplatta för 1x8-pol Vinklad centrumplatta för 2x8-pol Ram för utanpåliggande montage av vinklade centrumplattor. Höjd 29 mm. Kan kompletteras med centrumplattor i Trend 65x65, 30* Strömställare 16A 2-pol 82x82, 27* pol (10A 400V) Kron Trapp D-trapp Kors ELP05304 Vipptryckknappar 16A Quick-Rot, utanpåliggande AV/mikrofonuttag P92729 ELP pol växlande 82x82, 27* pol med separat lampkrets Jalusibrytare Tillbehör, Quick-Rot P92324 ELP01080 P92323 Klipptång för ledn. utlopp Fjäder för impulsfunktion Skruvar för skruvfastsättning av kåpa Glödlampa inkl. hållare 24V Glimlampa inkl. hållare 230V Märkskylt för strömställare och vägguttag Vippa med klocksymbol 47x Vippa med nyckelsymbol Kontrollströmställare 16A ELP pol inkl. lampa 82x82, 27* Trapp inkl. lampa vägs vägguttag 16A ELP05301 Jordat med klafflock 82x82, 29* Jordat med lås vägs vägguttag 16A ELP01046 Jordat med klafflock 82x100, 22* Jordat med lås Tidur med synkronmotor 1-pol 16A ELP03403 Veckour 82x100, 29* Dygnsur Timer elektronisk 2-pol 10A ELP01017 Omställbar 15/30 min, 1/2/4/8 tim 82x82, 24* Vägguttag med 2-pol jordfelsbrytare 16A ELP05298 Jordat vägguttag med jordfelsbrytare, 30 ma, Typ A 82x82, 32* Dimmers ELP01137 ELP03067 För glödljus och elektroniska transformatorer 82x82, 24* W För glödljus och elektroniska transformatorer 24* W Universaldimmer 450 W/VA 24* Reglerdon för lysrör med HF-enheter 1-10V 24* Varvtalsregulator för 1-fas asynkronmotorer 400VA 32* Ram 2-fack. Endast Eljo Aqua Trend apparater passar i ram 82x P92294 *Mått (mm) med fet stil anger apparatens inbyggnadshöjd 15

16 Aqua-Trend IP44 Utanpåliggande strömställare, vipptryckknappar, uttag, tidur, dimmers m.m. forts. Strömställare 16A ELP pol 82x pol (10A 400V) Kron Trapp D-trapp Kors Vipptryckknappar 16A ELP pol växlande 82x pol med separat lampkrets Jalusibrytare Kontrollströmställare 16A ELP pol inkl. lampa 82x Trapp inkl. lampa fackskombinationer strömställare med vägguttag P92293 Kronströmställare med 1-vägs vägguttag 82x Trappströmställare med 1-vägs vägguttag Tidur med synkronmotor 1-pol 16A Dimmers ELP01556 ELP03054 ELP01019 ELP03117 Veckour 82x Dygnsur Dygnsur med 1-vägs petskyddat jordat vägguttag 82x Veckour med 1-vägs petskyddat jordat vägguttag För glödljus och elektroniska trafo 315W 82x För glödljus och elektroniska trafo 630W Universaldimmer 450 W/VA Reglerdon 1-10V för HF-enheter Varvtalsregulator för 1-fasmotorer 400VA Tvättmaskinsbrytare 16A ELP pol utanpåliggande IP44 med dragavlastn. 82x Vridbrytare 16A ELP pol 82x pol Trapp Kors Parallelltryckknappar P99051 Ljussignal 1-pol inkl. lampa 82x pol med separat lampkrets exkl. lampa Ljussignal. Med röd lins exkl. lampa 82x Tillbehör Aqua-Trend Fjäder för impulsfunktion Glödlampa 24V inkl. hållare Glimlampa 230V inkl. hållare Märkskylt för Aqua-Trend apparater 54x Vippa med röd lins 55x Vippa med klocksymbol Vippa med nyckelsymbol Dragavlastning 75x Rörmuff Ø16 mm 44x Sammanbyggnadsnippel ELP02778 P vägs vägguttag 16A Jordat petskyddat med klafflock 82x Jordat petskyddat med lås Stegplåt med 1-vägsuttag IP44 180x Jordat petskyddat med klafflock. Spärrat för Data 82x vägs vägguttag 16A ELP01050 Jordat petskyddat med klafflock, 82x skruvanslutning Jordat petskyddat med klafflock, snabbanslutning Jordat petskyddat med lås Stegplåt med 2-vägsuttag IP44 180x vägs vägguttag med jordfelsbrytare 16A ELP pol vägguttag med jordfelsbrytare, 30 ma, Typ A 82x Kapsling för nyckelbrytare, nödstopp m.m. ELP00970 Kapsling med 22,5 mm hål 82x Timers 10A elektroniska omställbara ELP pol 15/30 min, 1/2/4/8 tim 82x pol timer/trappautomat min eller min 1-pol växlande relä 15/30 min, 1/2/4/8/tim pol med 1-vägs vägguttag 15/30 min, 1/2/4/8/tim 82x ELP03400 P92324 P92452 P92323 * Mått (mm) med fet stil anger apparatens inbyggnadshöjd 16

17 Elsanerat Trend Elsanerade strömställare, vägguttag Ljusreglering Dimmers Elsanerade strömställare 16A, inkl. elsanerad insats för dosor ELP pol 82x82, 32* Kron Trapp D-trapp Kors x1-pol Elsanerade vipptryckknappar 16A, inkl. elsanerad insats för dosor ELP pol växlande. Inkl. glimlampa 230V 82x82, 32* pol. Med sep. lampkrets Inkl. glimlampa 230V Elsanerade 1-vägsuttag 16A, inkl. elsanerad insats för dosor ELP03028 Jordat petskyddat för infällt montage 82x82, 32* Elsanerade 2-vägsuttag 16A, inkl. elsanerad insats för dosor P92339 P92332 ELP01433 P92291 Doslock för apparatdosa Doslock för kopplingsdosa Jordat petskyddat för infällt montage 82x100, 32* Jordat petskyddat. Med ram för utanpåliggande montage Fästplatta metalliserad Kit för apparater Dimmers ELP01137 ELP03065 ELP03121 ELP03067 För glödljus och elektroniska transformatorer 82x82, 24* W För glödljus och elektroniska transformatorer 24* W Tryckdimmer för glödljus och konv. transformatorer 32* VA Biapparat till Kombi- och tryckdimmer 24* Kombidimmer för glödljus och konv. transformatorer 32* VA För glödljus 1000W, konv. transformatorer 32* VA och lysrör med EL-FD-don 1000VA Reglerdon för HF-enheter 1-10V 24* Universaldimmer 450W/VA 24* Universaldimmer 600W/VA 24* Multiuniversal dimmer 600W/VA 32* För glödljus och elektroniska transformatorer W Varvtalsregulator för 1-fas asynkronmotorer 400VA 32* Elsanerat Aqua-Trend Elsanerade strömställare, vägguttag Tidstyrning Timers, tidur Elsanerade kopplingsdosor 440V IP44 ELP00972 Låg kopplingsdosa utan plint, höjd 39 mm 82x Hög kopplingsdosa utan plint, höjd 55 mm Elsanerade strömställare 16A IP44 ELP00971 Kron 82x Trapp Elsanerad vipptryckknapp 16A IP44 ELP pol växlande 82x Elsanerat 1-vägs vägguttag 16A IP44 ELP02778 Jordat petskyddat med klafflock 82x Timers 10A, elektroniska, omställbara 2-pol 15/30 min, 1/2/4/8 tim 82x82, 24* pol timer/trappautomat 0-8 min 32* eller min 1-pol växlande relä 15/30 min, 1/2/4/8 tim 24* pol utanpåliggande med jordat vägguttag 15/30 min, 1/2/4/8 tim 82x ELP01017 Timers 2-pol 16A, mekaniska 0-30 min 82x82, 29* min min 31* ELP03428 Tidur 1-pol Synkronmotordrivet veckour, 16A 82x82, 29* Synkronmotordrivet dygnsur, 16A Elektroniskt veckour, 1000W 31* ELP03403 *Mått (mm) med fet stil anger apparatens inbyggnadshöjd 17

18 Rörelsevakter Trenddesign Rörelsevakter 1-pol. Räckvidd 10 m, avkänningsvinkel 180 För glödljus och elektroniska trafo max 400W, 82x82, 24* Med omkopplare för från-automatik-till samt dimmerfunktion För alla typer av laster max 10A, 230VA. Med omkopplare för från-automatik-till. Gnistfri reläteknik. Kräver nolledare 32* ELP03354 ELP03364 Rörelsevakter 1-pol. Räckvidd 5 m, avkänningsvinkel 110 För glödljus max 300W, fast luxvärde ca 20 82x82, 32* lux, fast tidsfördröjning ca 3 minuter För alla typer av laster 500VA, fast luxvärde ca 20 lux, fast tidsfördröjning ca 3 minuter. Kräver nolledare 82x82, 24* ELP03365 Säkerhets- och övervakningsprodukter Nätverk UVS-system (Upptaget-Vänta-Stig in) 24V Bordsapparat 150x52, 37* Indikeringstablå 82x82, 18* Televakt, infälld 82x82, 34* x8 modularuttag, Kat.3. Märkt 82x82, 18* KONTORSSIGNAL 2x8 modularuttag Kat.3. Märkt KONTORSSIGNAL 82x82, 18* ELP03093 ELP03094 Dosor för utanpåliggande montage av RWC-apparater 3 fack, höjd 35 mm 82x fack, höjd 18 mm 82x fack, höjd 18 mm 82x fack, höjd 35 mm 82x fack, höjd 35 mm 82x P99052 Vägguttag med jordfelsbrytare 16A 2-pol jordfelsbrytare. Typ A, 30 ma, IP21 ELP03562 Jordfelsbrytare 16A, plan Kombinationsbar. Typ A, 30 ma, IP21 ELP03561 Jordfelsbrytare 16A för rakuttagsdosa För montering i rakuttagsdosa. Typ A, 30 ma, IP21 ELP x82, 32* x82, 32* x82, 32* Plana centrumplattor för modularjack LexCom 1x8 pol. Skruv. Utan märkfönster 55x x8 pol. Snäpp. Med märkfönster x8 pol. Skruv. Utan märkfönster x8 pol. Snäpp. Med märkfönster P92437 Designkit Komplett sats utan modularuttag. 1 och 2 x LexCom, plant täcklock. Komplett sats utan modularuttag. 1 och 2 x LexCom, plan centrumplatta. Komplett sats utan modularuttag. 1 och 2 x LexCom, vinklad centrumplatta. P91447 P91448 P Kallelse- och signalsystem Infällda upptagetapparater, RWC-larmsystem och UVS-system Telelock, ej kombinationsbara 1x8 pol 82x x8 pol P63175 Upptaget-markering/Branddörrstängning 24V/230V Manöverapparat, 1-pol växlande. Inkl. glimlampa 230V ELP01344 Indikeringstablå. Med röd lins och E10 glimlampa 230V 82x82, 15* * Manöverapparat 24V 15* Indikeringstablå 24V. Med grå centrumplatta. 12* Branddörrstängning, impuls 230V. 15* RWC-larmsystem för 12V~/= (fristående system) Nödsignalknapp 82x82, 18* Nödsignalknapp med signaluttag 18* Nödsignalknapp med dragkontakt 18* Minnesenhet med återställnings- 18* och nödsignalknapp Rumslampa med summer 18* Transformator 82x82, 35* RWC-paket innehåller , -17, och -52 RWC-paket med trafo innehåller , ,-42,-52,-55 Diodlarmtablå med 10 lysdioder 82x153, 18* P92314 P92316 ELP01573 P92312 P92313 Vinklade centrumplattor för modularjack LexCom 1x8 pol. Snäpp 55x x8 pol. Snäpp P99050 Modularjack LexCom UTP STP 1x8 pol. Kat. 5e, 125 MHz x8 pol. Kat. 6, 250 MHz P59860 Modularjack LexCom DPM UTP STP Kat Kat P31420 P58650 P58640 P58650 Tillbehör RWC-alarm Sladdtryckknapp med telepropp P92556 * Mått (mm) med fet stil anger apparatens inbyggnadshöjd 18
