1 Larm- och signalsystem Nya Eljo RWC Så att fler rum kan bli trygga! SKISS

2 P950 Pruta aldrig på tryggheten Tänk dig en handikapptoalett, där du valt larmet. I fem år har det suttit där oanvänt. Allt som hänt under fem år är vibrationer och rörelser i väggarna och damm och fukt i luften. Nu plötsligt ska det användas. I värsta fall av någon som just halkat, gjort sig illa och blivit rädd. Visst är detta en extrem situation. Men eftersom den faktiskt inträffar då och då är absolut pålitlighet det enda tänkbara för oss. Därför satsar vi på högsta kvalitet i alla komponenter, och det känner du när du tar i dem.

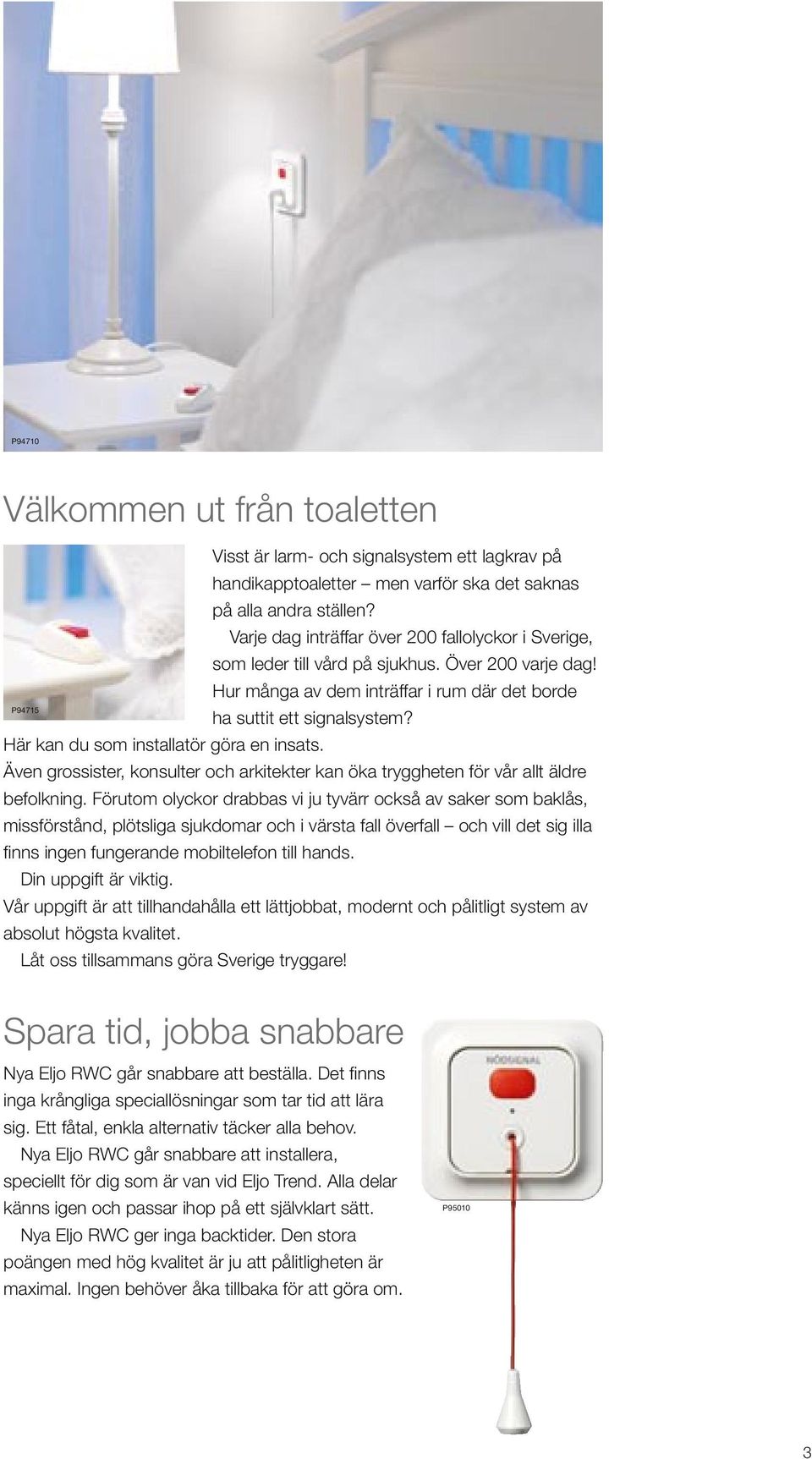

3 P9470 Välkommen ut från toaletten P9475 Visst är larm- och signalsystem ett lagkrav på handikapptoaletter men varför ska det saknas på alla andra ställen? Varje dag inträffar över 200 fallolyckor i Sverige, som leder till vård på sjukhus. Över 200 varje dag! Hur många av dem inträffar i rum där det borde ha suttit ett signalsystem? Här kan du som installatör göra en insats. Även grossister, konsulter och arkitekter kan öka tryggheten för vår allt äldre befolkning. Förutom olyckor drabbas vi ju tyvärr också av saker som baklås, missförstånd, plötsliga sjukdomar och i värsta fall överfall och vill det sig illa finns ingen fungerande mobiltelefon till hands. Din uppgift är viktig. Vår uppgift är att tillhandahålla ett lättjobbat, modernt och pålitligt system av absolut högsta kvalitet. Låt oss tillsammans göra Sverige tryggare! Spara tid, jobba snabbare Nya Eljo RWC går snabbare att beställa. Det finns inga krångliga speciallösningar som tar tid att lära sig. Ett fåtal, enkla alternativ täcker alla behov. Nya Eljo RWC går snabbare att installera, speciellt för dig som är van vid Eljo. Alla delar känns igen och passar ihop på ett självklart sätt. Nya Eljo RWC ger inga backtider. Den stora poängen med hög kvalitet är ju att pålitligheten är maximal. Ingen behöver åka tillbaka för att göra om. P9500

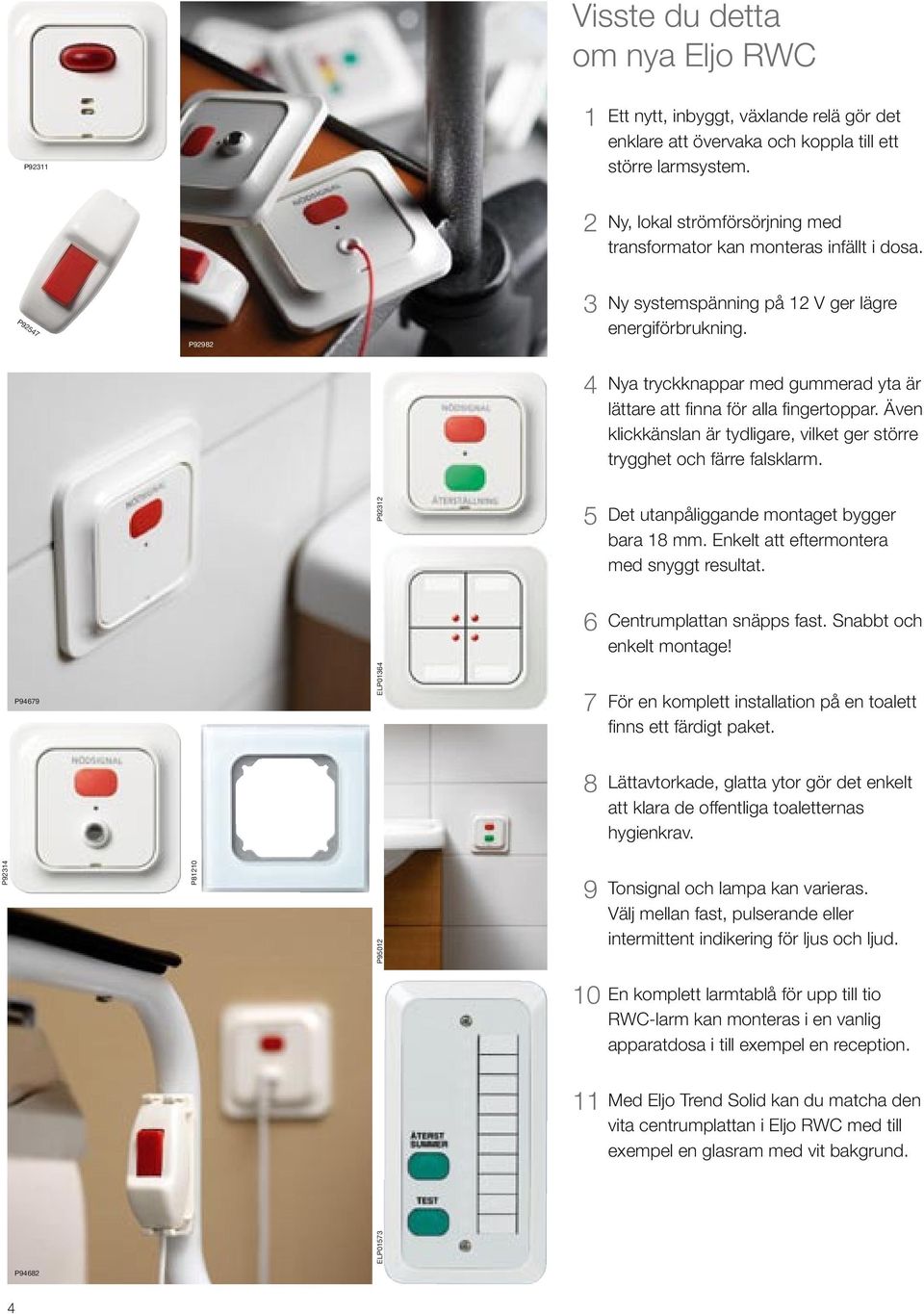

4 Visste du detta om nya Eljo RWC P923 Ett nytt, inbyggt, växlande relä gör det enklare att övervaka och koppla till ett större larmsystem. 2 Ny, lokal strömförsörjning med transformator kan monteras infällt i dosa. P92547 P Ny systemspänning på 2 V ger lägre energiförbrukning. 4 Nya tryckknappar med gummerad yta är lättare att finna för alla fingertoppar. Även klickkänslan är tydligare, vilket ger större trygghet och färre falsklarm. P Det utanpåliggande montaget bygger bara 8 mm. Enkelt att eftermontera med snyggt resultat. P94679 ELP Centrumplattan snäpps fast. Snabbt och enkelt montage! 7 För en komplett installation på en toalett finns ett färdigt paket. 8 Lättavtorkade, glatta ytor gör det enkelt att klara de offentliga toaletternas hygienkrav. P9234 P820 P Tonsignal och lampa kan varieras. Välj mellan fast, pulserande eller intermittent indikering för ljus och ljud. 0 En komplett larmtablå för upp till tio RWC-larm kan monteras i en vanlig apparatdosa i till exempel en reception. Med Eljo Solid kan du matcha den vita centrumplattan i Eljo RWC med till exempel en glasram med vit bakgrund. ELP0573 P94682

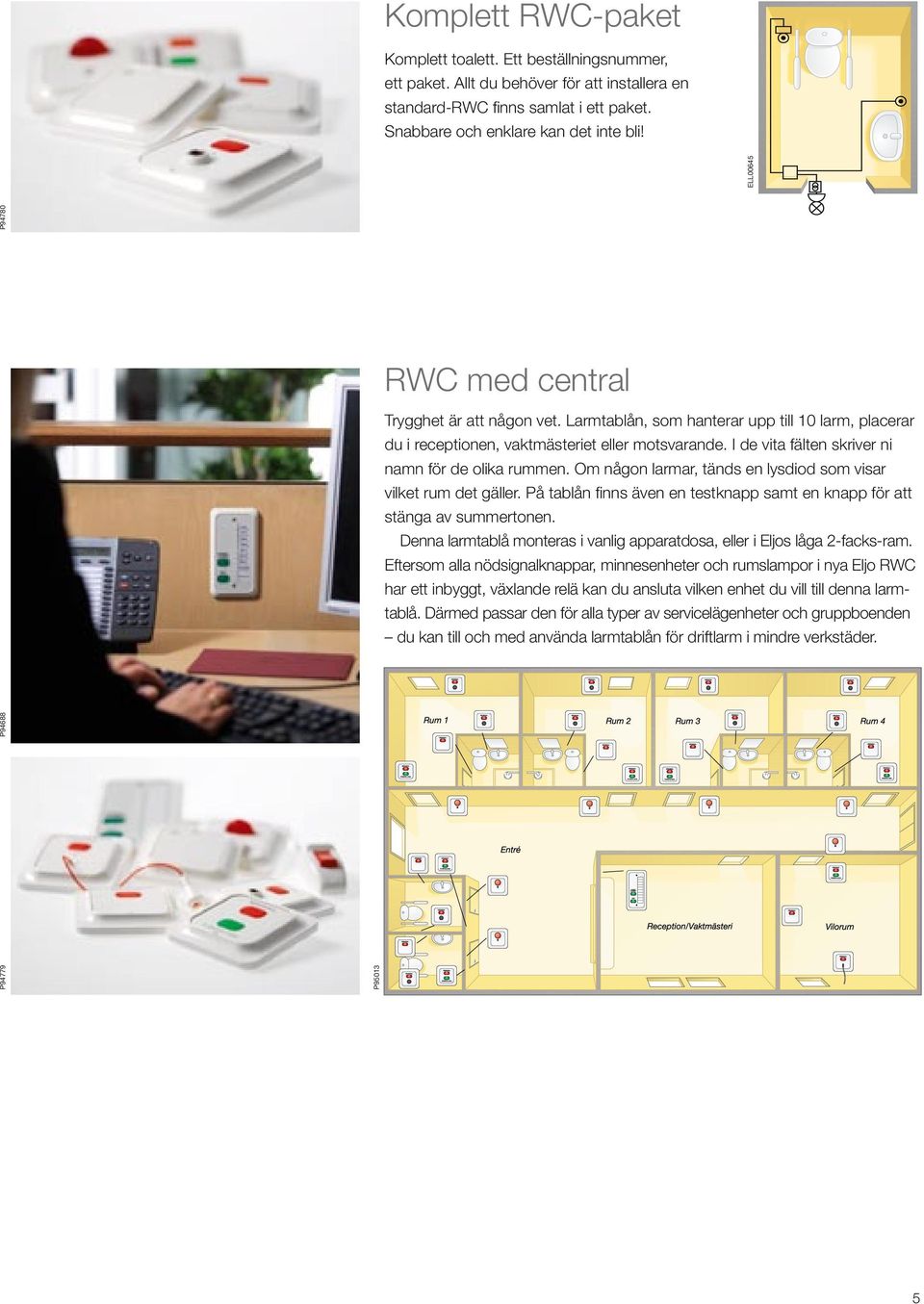

5 Komplett RWC-paket Komplett toalett. Ett beställningsnummer, ett paket. Allt du behöver för att installera en standard-rwc finns samlat i ett paket. Snabbare och enklare kan det inte bli! RWC med central Trygghet är att någon vet. Larmtablån, som hanterar upp till 0 larm, placerar du i receptionen, vaktmästeriet eller motsvarande. I de vita fälten skriver ni namn för de olika rummen. Om någon larmar, tänds en lysdiod som visar vilket rum det gäller. På tablån finns även en testknapp samt en knapp för att stänga av summertonen. Denna larmtablå monteras i vanlig apparatdosa, eller i Eljos låga 2-facks-ram. Eftersom alla nödsignalknappar, minnesenheter och rumslampor i nya Eljo RWC har ett inbyggt, växlande relä kan du ansluta vilken enhet du vill till denna larmtablå. Därmed passar den för alla typer av servicelägenheter och gruppboenden E Nödsignalknapp E Nödsignalknapp med signaluttag E Nödsignalknapp med dragkontakt E Minnesenhet med återställnings- och nödsignalknapp E Rumslampa med summer E /9 Larmtablå med 0 lysdioder du kan till och med använda larmtablån för driftlarm i mindre verkstäder. P94779 P9503 P94688 P94780 ELL

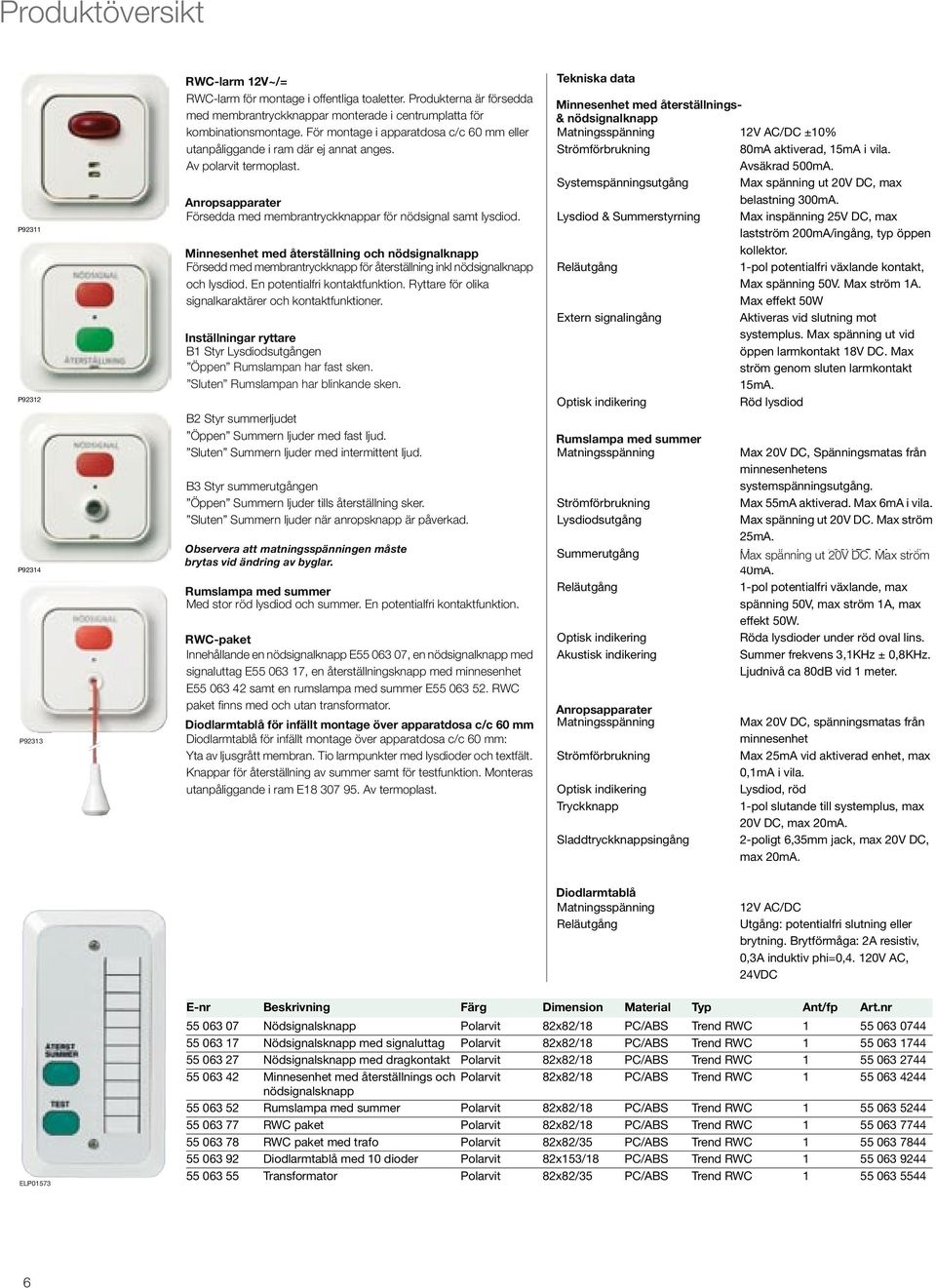

6 Produktöversikt Kallelse- och Signalsystem, RWC-system RWC-system P923 P9232 P9234 P9233 RWC-larm 2V~/= 2V~/= RWC-larm för montage i offentliga toaletter. Produkterna är försedda med membrantryckknappar monterade i centrumplatta för kombinationsmontage. För montage i apparatdosa c/c 60 mm eller utanpåliggande i ram där ej annat anges. Av polarvit termoplast. Anropsapparater: Försedda med membrantryckknappar för nödsignal samt lysdiod. Minnesenhet med med återställning och och nödsignalknapp: nödsignalknapp Försedd med membrantryckknapp för återställning inkl nödsignalknapp och lysdiod. En potentialfri kontaktfunktion. Ryttare för olika signalkaraktärer och kontaktfunktioner. Inställningar ryttare: ryttare B Styr Lysdiodsutgången Öppen Lysdioder Rumslampan har har fast fast sken. sken. Sluten Lysdioderna Rumslampan har har blinkande sken. B2 Styr summerljudet Öppen Summern ljuder med fast ljud. Sluten Summern ljuder med intermittent ljud. B3 Styr summerutgången Öppen Summern ljuder tills återställning sker. Sluten Summern ljuder när anropsknapp är påverkad. Observera att att matningsspänningen matningsspänningen måste måste brytas vid ändring av byglar. brytas vid ändring av byglar. Rumslampa med med summer: summer Med stor röd lysdiod och summer. En potentialfri kontaktfunktion. RWC-paket: Innehållande en nödsignalknapp E , en nödsignalknapp med signaluttag E , en återställningsknapp med minnesenhet E samt en rumslampa med summer E RWC paket finns med och utan transformator. Diodlarmtablå för infällt montage över apparatdosa c/c 60 mm Diodlarmtablå för infällt montage över apparatdosa c/c 60 mm: Yta av ljusgrått membran. Tio larmpunkter med lysdioder och textfält. Knappar för återställning av summer samt för testfunktion. Monteras utanpåliggande i ram E Av termoplast. Tekniska data Minnesenhet med återställnings- Minnesenhet med återställnings- & nödsignalknapp nödsignalsknapp Matningsspänning 2V AC/DC ±0% Strömförbrukning 80mA aktiverad, 5mA i vila. Avsäkrad 500mA. Systemspänningsutgång Max spänning ut 20V DC, max belastning 300mA. Lysdiod & Summerstyrning Max inspänning 25V DC, max lastström 200mA/ingång, typ öppen kollektor. Reläutgång -pol potentialfri växlande kontakt, Max spänning 50V. Max ström A. Max effekt 50W Extern signalingång Aktiveras vid slutning mot systemplus. Max spänning ut vid öppen larmkontakt 8V DC. Max ström genom sluten larmkontakt 5mA. Optisk indikering Röd lysdiod Rumslampa med summer Matningsspänning Strömförbrukning Lysdiodsutgång Summerutgång Reläutgång Optisk indikering Akustisk indikering Anropsapparater Matningsspänning Strömförbrukning Optisk indikering Tryckknapp Sladdtryckknappsingång Max 20V DC, Spänningsmatas från minnesenhetens systemspänningsutgång. Max 55mA aktiverad. Max 6mA i vila. Max spänning ut 20V DC. Max ström 25mA. Max spännings ut ut 20V DC. Max ström 40mA. -pol potentialfri växlande, max spänning 50V, max ström A, max effekt 50W. Röda lysdioder under röd oval lins. Summer frekvens 3,KHz ± 0,8KHz. Ljudnivå ca 80dB vid meter. Max 20V DC, spänningsmatas från minnesenhet Max 25mA vid aktiverad enhet, max 0,mA i vila. Lysdiod, röd -pol slutande till systemplus, max 20V DC, max 20mA. 2-poligt 6,35mm jack, max 20V DC, max 20mA. Diodlarmtablå Matningsspänning Reläutgång 2V AC/DC Utgång: potentialfri slutning eller brytning. Brytförmåga: 2A resistiv, 0,3A induktiv phi=0,4. 20V AC, 24VDC ELP0573 E-nr Beskrivning Nödsignalsknapp Nödsignalsknapp med signaluttag Nödsignalsknapp med dragkontakt Minnesenhet med återställnings och nödsignalsknapp Rumslampa med summer RWC paket RWC paket med trafo Diodlarmtablå med 0 dioder Transformator Färg Dimension 82x82/8 82x82/8 82x82/8 82x82/8 82x82/8 82x82/8 82x82/35 82x53/8 82x82/35 Material Typ RWC RWC RWC RWC RWC RWC RWC RWC RWC Ant/fp Art.nr

7 Kallelse- och Signalsystem, RWC-system Tillbehör RWC-larm För nödsignalsknapp med signaluttag. Levereras inkl hållare. -polig slutande, max 20V DC, max 20mA, längd tre meter, 2-polig anslutningspropp 6,35mm. Av termoplast. E-nr Beskrivning Färg Dimension Material Typ Ant/fp Art.nr Sladdtryckknapp med telepropp 3 m Signal P92547 Ram, -5-fack Ram -5-fack för infällt IP20 kombinationsmontage av Eljo. För lodrät eller vågrät montering. E-nr Beskrivning Färg Dimension Material Typ Ant/fp Art.nr ELP fack 82/ fack 82/ fack 82/ fack 82/ fack 82/ Dosa, utanpåliggande Utanpåliggande dosor IP2 till apparater i Eljo -design. Med fast eller utbrytbar botten. E-nr Beskrivning Färg Dimension Material Typ Ant/fp Art.nr fack 8 mm 82x82/ fack 8 mm 82x53/ fack 8 mm 82x224/ fack 24 mm 82x82/ fack 34 mm 82x82/ ELP fack 34 mm 82x53/ fack 34 mm 82x224/ för 2-vägsuttag 2 mm 82x00/ P
