1 Lexel Senso En komplett apparatserie med teknik för alla styrsystem. Allt i enhetlig design. TEKNISK INFORMATION 2003:02 LEX551070

2 LEX44130 Produkterna på bilden är utrustade med gavlar och dekorstrippar som beställs som tillval. 2 Lexel Senso /MC1833SE/0302

3 Funktion och form för moderna rum P44190 Lexel Senso är den nya tidens länk mellan människa och teknik. Namnet Senso syftar på känsla. Känsla för människors behov av genomtänkta funktioner för komfort och säkerhet. Men också känsla för form. Form för ögat, men även form som hjälper dig att förstå funktionen. P27880 Senso är komplett och öppet för den nya tidens styr- och kommunikationssystem. Med all teknik i enhetlig design. De horisontella tangenterna gör att flera funktioner kan kombineras till kompakta, vertikala enheter. Lexel Senso Personliga Senso... 4 Tekniska Senso... 5 Byggbara Senso... 6 Tydliga Senso... 7 Enhetlig design genom hela sortimentet... 8 Apparater i fyra grundfärger Gavlar och dekorstrippar Apparater för 230 V-system Apparater för styrsystem Strömställare Vägguttag Dimrar Timrar Rörelsevakter PIR R/TV-uttag Teleuttag Nätverksuttag för LexCom Home Nätverksuttag för LexCom Office Manöverenheter för styrsystem Märksystem Sortiment Monteringsanvisningar Miljö Hela apparatserien Lexel Senso är tillverkad av halogenoch PVC-fri termoplast och alla plast- och metalldelar kan återvinnas. För provning och godkännande anlitar vi följande provningsinstitutioner: Certifiering och kvalitetssäkring Lexel Electrics policy är att prova och godkänna produkter enligt gällande nationell och internationell standard. För att styra vår verksamhet har vi kvalitetssystem certifierade enligt ISO P27890 Streckteckningar/bilder Lexel Senso står för nytänkande. Det nya 3-vägsuttaget är ett exempel. De användarvänliga manöverenheterna är ett annat. Listan kan göras lång och mer kommer efterhand. I centrum står alltid människans behov. P26680 Numret intill streckteckningar eller foton används enbart vid beställning av digitalt bildmaterial. Produkterna och tekniska data kan bli föremål för förändring under broschyrens giltighetstid. LEXEL ELECTRIC AB, Lexel Senso /MC1833SE/0302 3

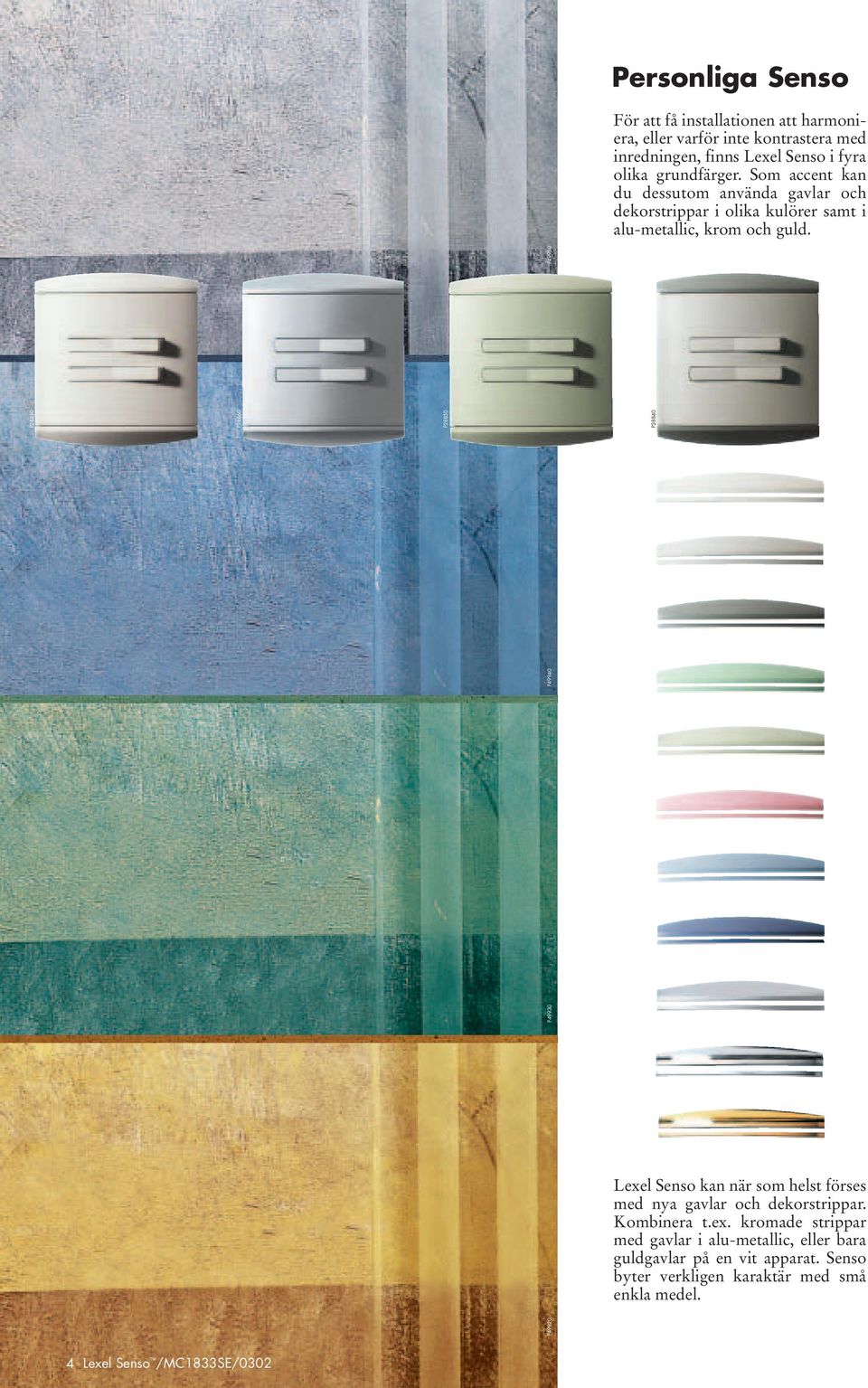

4 Personliga Senso För att få installationen att harmoniera, eller varför inte kontrastera med inredningen, finns Lexel Senso i fyra olika grundfärger. Som accent kan du dessutom använda gavlar och dekorstrippar i olika kulörer samt i alu-metallic, krom och guld. P49930 P49940 P28830 P28860 P28850 P28840 P49950 Lexel Senso kan när som helst förses med nya gavlar och dekorstrippar. Kombinera t.ex. kromade strippar med gavlar i alu-metallic, eller bara guldgavlar på en vit apparat. Senso byter verkligen karaktär med små enkla medel. 4 4 Lexel Senso /MC1833SE/0302 P49920

5 Tekniska Senso Senso strömställare, uttag och elektronik Lexel Senso innehåller ett komplett sortiment av strömställare, uttag och elektronik. Den stora nyheten är att alla vippor och manövertangenter är horisontellt orienterade. Det ger hela serien ett enhetligt utseende och manöverlogik. P40960 P29030 Senso i styrsystem som EIB, LON och IHC Lexel Senso stödjer styrsystem baserade på EIB-, LON- eller IHCteknik. Manövertangenterna är horisontella för att kunna skapa en logisk och prioritetsordnad betjäning. Tydliga symboler visar styrda objekt och deras manöverkommandon. P44200 Senso i LexCom nätverk för hem och kontor Lexel Senso innehåller också uttag för nätverken LexCom Home och LexCom Office. Med LexCom Home får du full flexibilitet i hemmet med telefon, TV och data i samma nätverk. P40880 P29330 P44400 P40930 Senso e-support på lexel.se För oss på Lexel Electric är det viktigt att ge bästa möjliga produktsupport, både personligt, i trycksaker och på internet. För Lexel Senso innebär det bl.a. att du på webbplatsen får senaste produktinformation, hittar specifikationshjälpmedel och kan skapa egna märketiketter. P27880 P40950 Lexel Senso /MC1833SE/0302 5

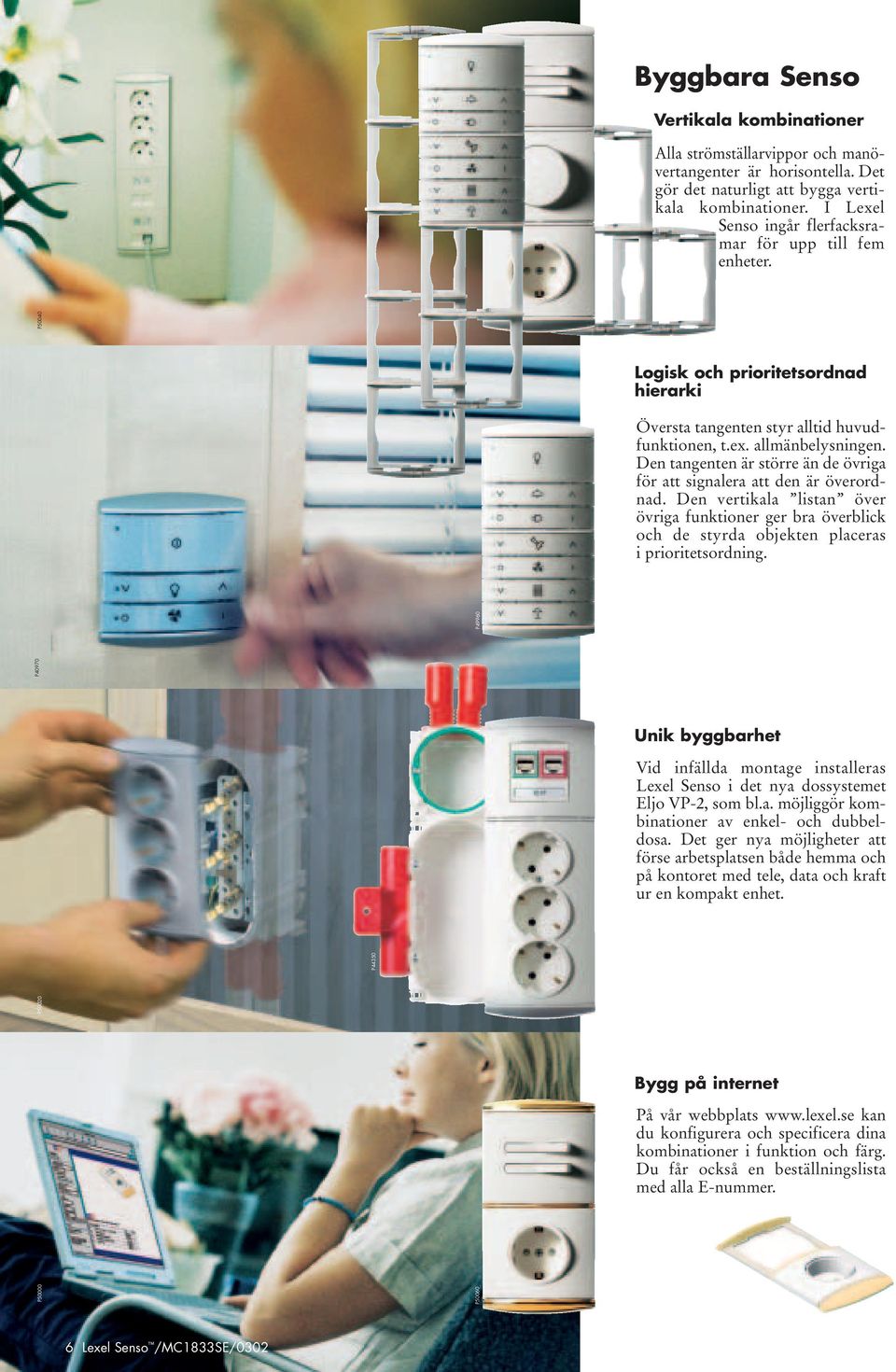

6 Byggbara Senso Vertikala kombinationer Alla strömställarvippor och manövertangenter är horisontella. Det gör det naturligt att bygga vertikala kombinationer. I Lexel Senso ingår flerfacksramar för upp till fem enheter. Logisk och prioritetsordnad hierarki Översta tangenten styr alltid huvudfunktionen, t.ex. allmänbelysningen. Den tangenten är större än de övriga för att signalera att den är överordnad. Den vertikala listan över övriga funktioner ger bra överblick och de styrda objekten placeras i prioritetsordning. Unik byggbarhet Vid infällda montage installeras Lexel Senso i det nya dossystemet Eljo VP-2, som bl.a. möjliggör kombinationer av enkel- och dubbeldosa. Det ger nya möjligheter att förse arbetsplatsen både hemma och på kontoret med tele, data och kraft ur en kompakt enhet. P44350 P40970 P49960 Bygg på internet På vår webbplats kan du konfigurera och specificera dina kombinationer i funktion och färg. Du får också en beställningslista med alla E-nummer. P50000 P50060 P50020 P Lexel Senso /MC1833SE/0302

7 Tydliga Senso Stora tryckzoner Manöverenheterna till styrsystem har stora tydliga tryckzoner. Huvudfunktionstangenten sitter överst. Hela tangenten är tryckzon. Funktionstangenterna under huvudtangenten har tryckzon till vänster och höger för manöverkommandon. P49990 P41020 Tydlig märkning Vad som styrs och hur det styrs är märkt med tydliga symboler. Centrerat på tangenterna sitter symbolen för det objekt som styrs. Till vänster och höger på funktionstangenterna finns symboler för manöverkommandon. Vänster sida: från/minska/ner etc. Höger sida: till/öka/upp etc. P27880 Lättbegripliga symboler Märkningen är en viktig del för att alla användare ska känna sig bekväma med ett styrsystem. Symboler är det enklaste och tydligaste sättet att funktionsmärka. I vårt symbolbibliotek finns lättbegripliga symboler som täcker de flesta behov. Märketiketter online Lexel Senso manöverenheter levereras med ett urval färdiga märketiketter. Du kan också lätt skapa egna etiketter direkt på internet eller med hjälp av ett speciellt program som du laddar ner i din dator. Mer info på P50010 P50120 P40980 Lexel Senso /MC1833SE/0302 7

8 Enhetlig design genom hela sortimentet Strömställare och ljussignal P29230 P29030 Strömställare Jalusibrytare Strömställare Vipptryckknappar Hotellkortsbrytare 1-vägs vägguttag 1-vägs vägguttag med klafflock 2-vägs vägguttag 3-vägs vägguttag Elektronik Vriddimrar Varvtalsregulator Kombidimrar TV-, tele- och svagströmsuttag P29080 P30100 P41560 P44110 P29070 P29250 P29310 P29180 P29010 P30030 P30050 P29100 P40810 P29060 P29200 P29000 P28980 Ljussignal Vägguttag 2-vägs diagonaluttag Tryckdimrar Timrar Timer med vägguttag Rörelsevakter P44120 P41580 P29270 P30110 P29120 P50200 Kit med 3-vägs vägguttag och 2-vägs LexCom Home Rikstelefonuttag Modularuttag för telefon/modem/ data Modularuttag ISDN R/TV- uttag R/TV/Datauttag AV/Mic-uttag 8 Lexel Senso /MC1833SE/0302

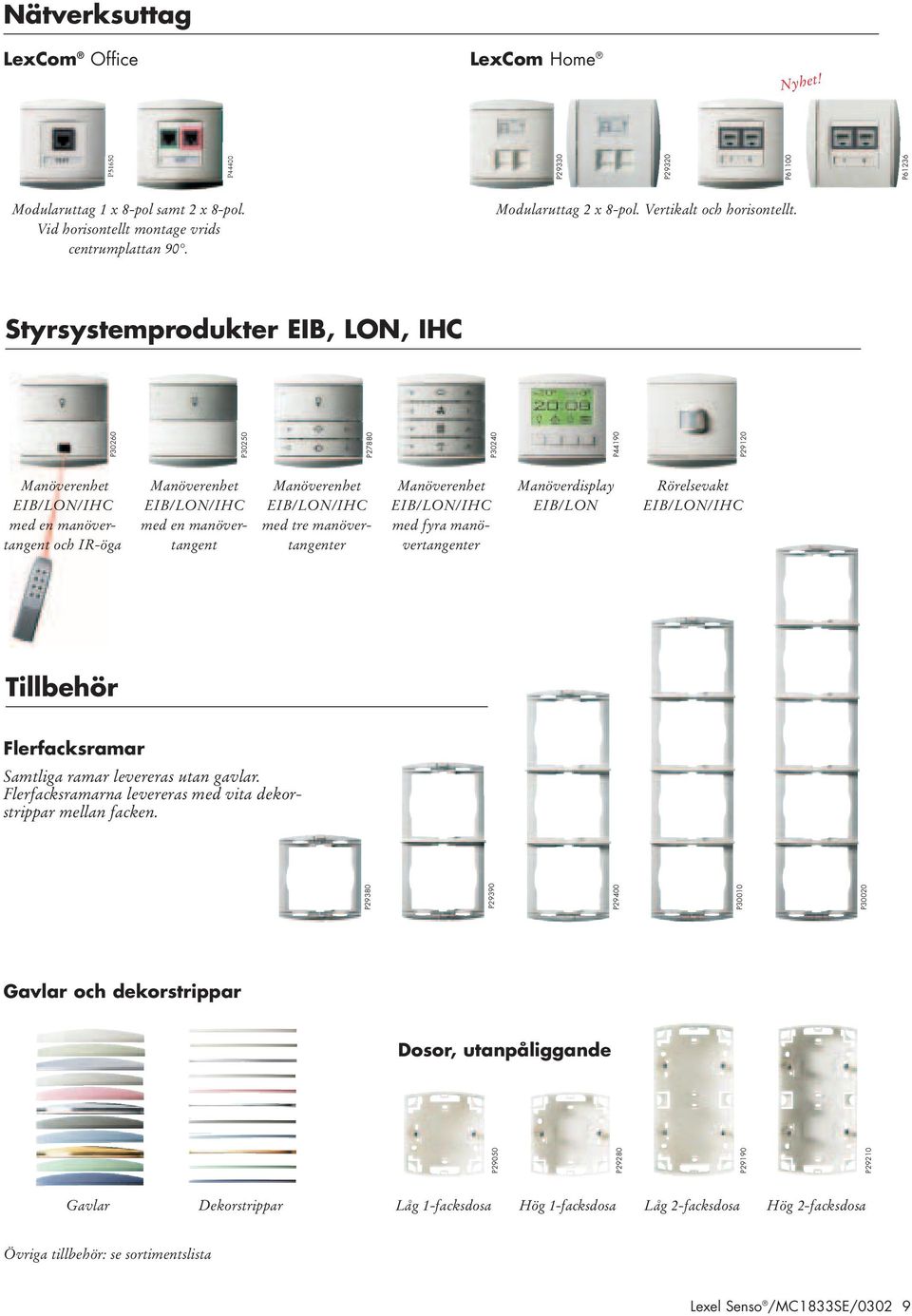

9 Nätverksuttag LexCom Office LexCom Home Nyhet! P44400 Modularuttag 1 x 8-pol samt 2 x 8-pol. Vid horisontellt montage vrids centrumplattan 90. Modularuttag 2 x 8-pol. Vertikalt och horisontellt. P30260 P27880 P30240 P44190 P61100 P61236 Manöverenhet EIB/LON/IHC med en manövertangent och IR-öga Manöverenhet EIB/LON/IHC med tre manövertangenter Manöverenhet EIB/LON/IHC med fyra manövertangenter Manöverdisplay EIB/LON Tillbehör Flerfacksramar Samtliga ramar levereras utan gavlar. Flerfacksramarna levereras med vita dekorstrippar mellan facken. Dosor, utanpåliggande P29050 P29280 P29190 P29210 P29380 P29390 P29400 P30010 P30020 P30250 P29120 P51650 P29330 P29320 Styrsystemprodukter EIB, LON, IHC Manöverenhet EIB/LON/IHC med en manövertangent Rörelsevakt EIB/LON/IHC Gavlar och dekorstrippar Gavlar Dekorstrippar Låg 1-facksdosa Hög 1-facksdosa Låg 2-facksdosa Hög 2-facksdosa Övriga tillbehör: se sortimentslista Lexel Senso /MC1833SE/0302 9

10 Apparater i fyra grundfärger Lexel Senso finns i fyra grundfärger för att kunna harmoniera eller kontrastera med inredningen. Apparaterna levereras kompletta med gavlar i samma färg som centrumplattan, med undantag av den ljusgrå som har mörkgrå gavlar. Vit NCS S0502-Y P28830 P50170 Alu-metallic HS P28860 P30230 Ljusgrå NCS S2500-N Gavlar Mörkgrå NCS S5502-G P28840 P50160 Grågrön NCS S2010-G30Y P50180 P28850 Manöverenheterna för styrsystem har samma gavlar som övriga apparater. Centrumdelen är dock annorlunda. Den består av transparenta manövertangenter med underliggande färgfolie som matchar gavlarnas färg. Undantaget är den grå som har ljusgrå färgfolie och mörkgrå gavlar. Gavlar och dekorstrippar Lexel Senso kan när som helst förses med nya gavlar och dekorstrippar. De finns i åtta olika färgkulörer samt med alu-metallic, krom- och guldyta. Med Lexel Senso är det lätt att byta karaktär på installationen. P28870 Vit NCS S0502-Y P28950 Ljusgrön NCS S1020-G P28930 Gråblå NCS S2020-R90B P28960 Krom P28880 Ljusgrå NCS S2500-N P28890 Grågrön NCS S2010-G30Y P28920 Violett NCS S4030-R70B P28970 Guld P28910 Mörkgrå NCS S5502-G P28940 Rosa NCS S1020-R10B P2900 Alu-metallic HS Lexel Senso /MC1833SE/0302

11 Apparater för 230 V-system Strömställare Ram Gavel Vippa Apparater för styrsystem För mer information: se sid 36. Bussinterface-enhet för EIB/LON (beställs separat) Ram P46740 P51040 Insats Montageram Centrumplatta P51030 Strömställaren levereras som en komplett enhet. Bilden visar hur den är uppbyggd. Manöverenhet Manöverenhet Gavel Manövertangenter Manöverinsats Färgfolier Märketiketter P51670 Manöverenheten levereras som en komplett enhet. Bilden visar hur den är uppbyggd. Lexel Senso /MC1833SE/

12 Strömställare De liggande vipporna och den mjukt välvda formen ger Lexel Senso det utpräglade utseendet. P29030 P50520 P47280 P29150 P29160 P29170 Alla strömställare monteras liggande Eftersom alla vippor är horisontella monteras även insatserna liggande. Insatsen har en tydlig märkning (pil uppåt) som visar insatsens monteringsriktning. Komplett tillbehörsprogram Strömställare med enkelvippa kan kompletteras med centrumplatta med nyckel- eller klocksymbol samt med vippa med lins. I tillbehörssortimentet finns även fästklor och fjädrar. 12 Lexel Senso /MC1833SE/0302

13 Strömställare Strömställarna finns med alla typer av kopplingar. Insatserna är på märkström 16 A (3-pol är på 10 A) och har tydliga kopplingsscheman. Anslutningen görs med snabbanslutningar. Samtliga strömställare, förutom 3-pol, 3 x 1- pol, D-trapp och pol har två neutrala överkopplingsklämmor. Ljussignaler Ljussignalerna har dioder i stället för traditionella lampor och levereras med vit, röd, grön eller gul lins. De ger ett klart ljus som syns tydligt även på långt håll. Ljussignalerna är omkopplingsbara för spänningarna 12, 24, 48 och 230 V. Vipptryckknappar Återfjädrande vipptryckknappar för impulsfunktion i trapphus, relästyrningar m.m. Den lilla linsen i vippan ger en tydlig indikering. Bland tillbehör finns centrumplattor med nyckelsymbol eller klocksymbol, returfjädrar m.m. Jalusibrytare Jalusibrytaren har två vipptryckknappar med tydlig upp/ned-markering, för styrning av persienner, markiser m.m. Brytaren har inbyggd spärr så att den inte ger spänning från båda knapparna samtidigt. P29290 P29000 P29290 P29060 P29200 P28980 Kontrollströmställare Används i arkiv, förråd o.s.v. Aktiverad last visas med lysande indikering. Finns i 1-pol/trapp- och 2-polig brytning. Hotellkortsbrytare Hotellkortsbrytaren används för att centralt manövrera kraften i ett hotellrum. Då kortnyckeln placeras i korthållaren aktiveras brytaren. Orienteringslampan gör det lätt att hitta brytaren när man kommer in i ett mörkt hotellrum. Lexel Senso /MC1833SE/

14 Vägguttag Lexel Senso vägguttag, 16 A, finns med en, två eller tre uttagsbrunnar. Det infällda 3-vägsuttaget är mycket kompakt och bygger ut lite från väggen. Uttagen är petskyddade och har snabbanslutningsklämmor. Dubbeldosa för 3-vägsuttag Den nya dubbeldosan i Eljo VP-2 sortimentet klarar såväl 3- vägsuttagen som traditionella 2-facks apparatkombinationer. Om du vill göra en kompakt enhet av ett 3-vägs-uttag och ett kommunikationsuttag, finns det till och med en färdig kombidosa. P44350 P47300 Kombidosa Eljo VP-2 14 Lexel Senso /MC1833SE/0302

15 Vägguttag 1-vägs Finns i jordat och ojordat utförande, samt spärrade för DATA. Uttaget har snäppfastsatt uttagsbrunn som kan vridas för horisontellt eller vertikalt montage. Vägguttag 1-vägs med klafflock Ett återfjädrande klafflock skyddar och döljer uttagsbrunnen så att den karakteristiska välvda formen kommer till sin rätt. P30050 Vägguttag 2-vägs Traditionellt 2-vägsuttag för singelmontage. Finns i jordat och ojordat utförande. Har två extra överkopplingsklämmor för vidarekoppling av tändtrådar och "saxning" av 3-fasmatning. Vägguttag 2-vägs diagonalt Två jordade uttag på liten yta. Speciellt lämplig för montage i flerfacksramar där man vill ha många uttag. P40810 P30040 P29100 P29010 P29090 P47140 Vägguttag 3-vägs Det nya 3-vägsuttaget samlar praktiskt matningen till flera apparater, t.ex. video, TV och CD-spelare. Monteras i dubbeldosa Eljo VP-2. Lexel Senso /MC1833SE/

16 Dimrar En dimmer skapar en behaglig, anpassad belysning. Den sparar samtidigt energi och förlänger lampornas livslängd. Lexel Senso omfattar ett komplett sortiment dimrar för P29070 P29250 ljusreglering av glödljus, lysrör, transformatorer för lågvoltshalogen samt för varvtalsreglering av 1-fas motorer. Var noga med att välja rätt typ av dimmer för ljuskällan. P29310 P29180 P47320 Tryckdimmer Vriddimmer Varvtalsregulator Kombidimmer 16 Lexel Senso /MC1833SE/0302

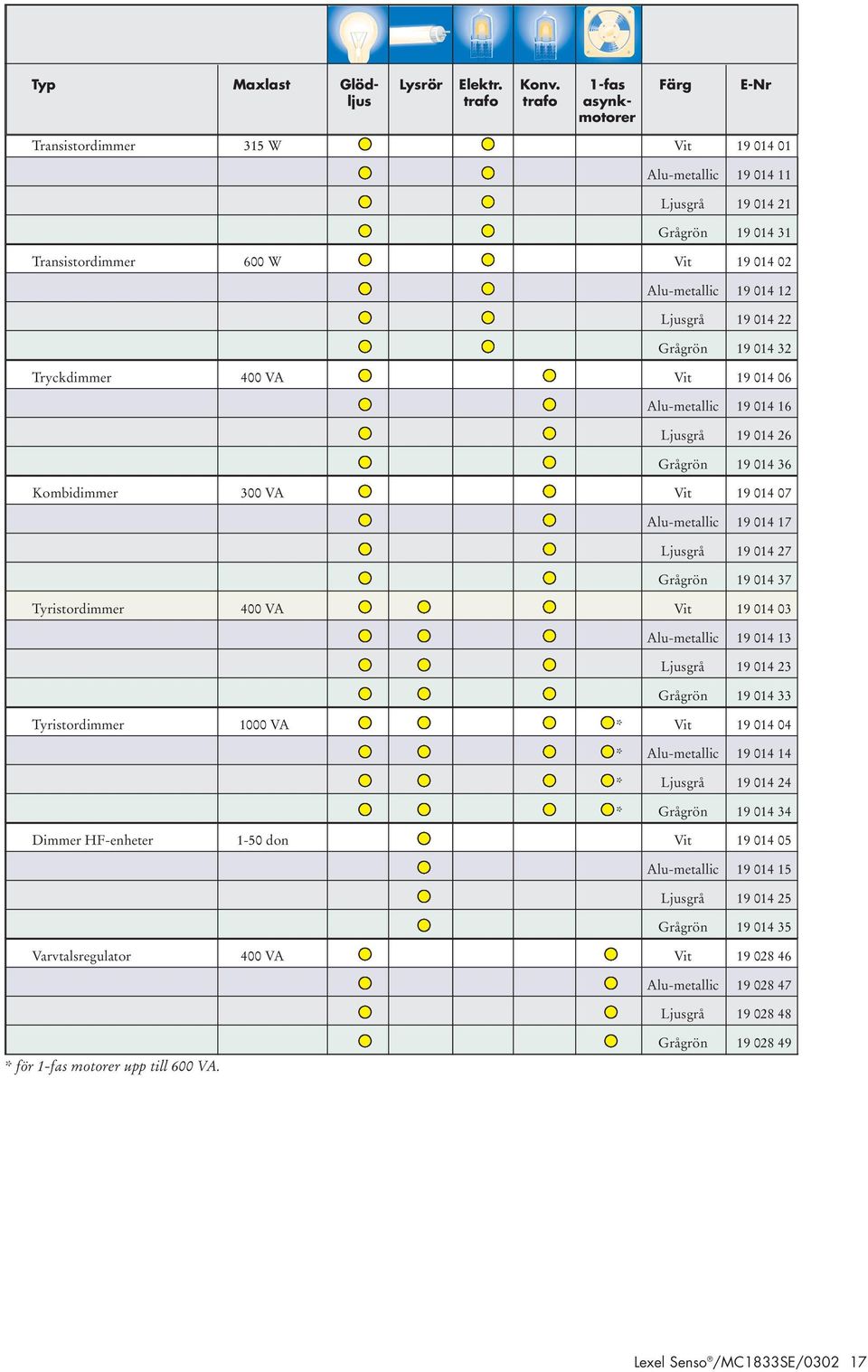

17 Typ Maxlast Glöd- Lysrör Elektr. Konv. 1-fas Färg E-Nr ljus trafo trafo asynkmotorer Transistordimmer 315 W Vit Alu-metallic Ljusgrå Grågrön Transistordimmer 600 W Vit Alu-metallic Ljusgrå Grågrön Tryckdimmer 400 VA Vit Alu-metallic Ljusgrå Grågrön Kombidimmer 300 VA Vit Alu-metallic Ljusgrå Grågrön Tyristordimmer 400 VA Vit Alu-metallic Ljusgrå Grågrön Tyristordimmer 1000 VA * Vit * Alu-metallic * Ljusgrå * Grågrön Dimmer HF-enheter 1-50 don Vit Alu-metallic Ljusgrå Grågrön Varvtalsregulator 400 VA Vit Alu-metallic Ljusgrå * för 1-fas motorer upp till 600 VA. Grågrön Lexel Senso /MC1833SE/

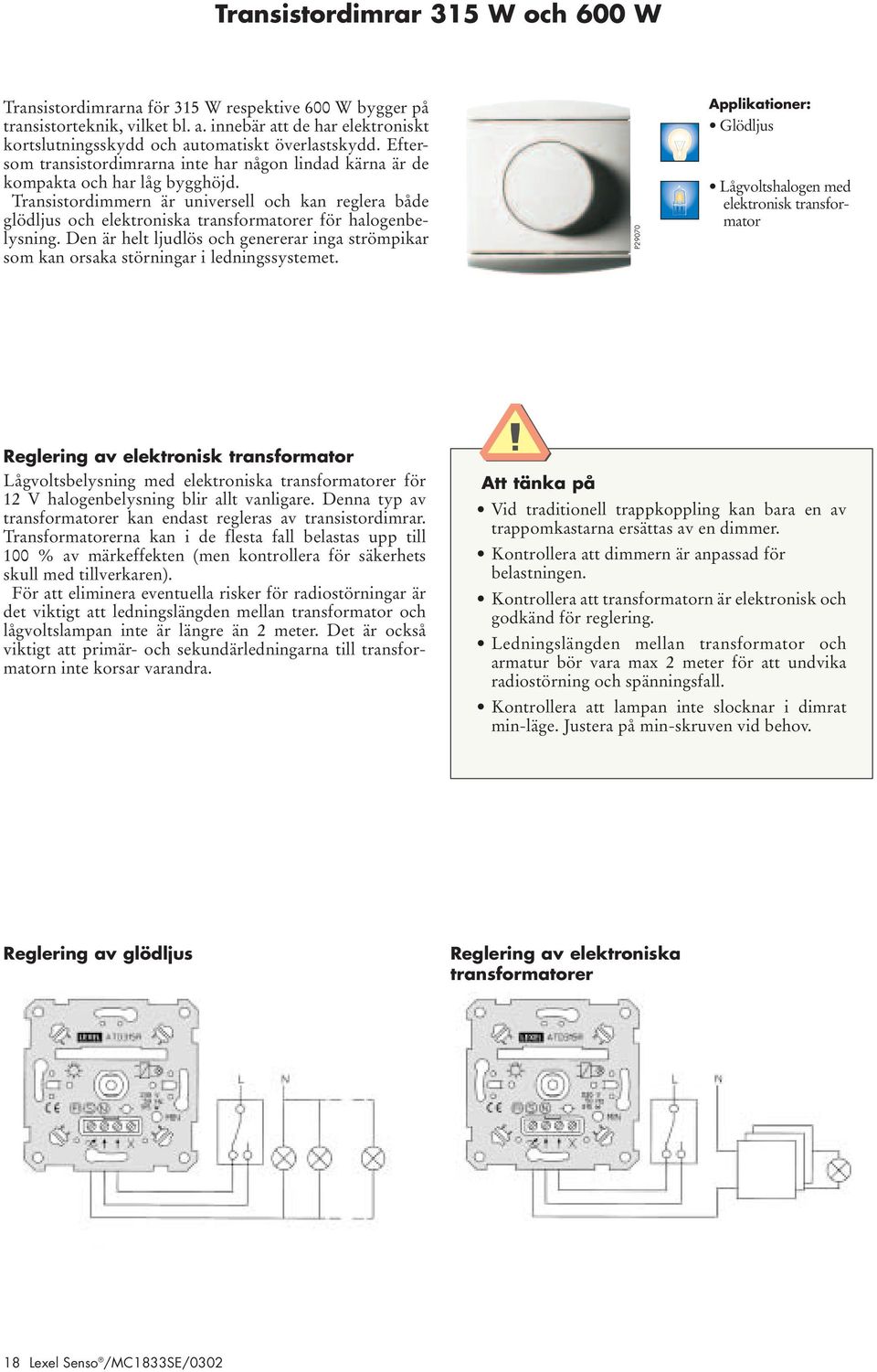

18 Transistordimrar 315 W och 600 W Transistordimrarna för 315 W respektive 600 W bygger på transistorteknik, vilket bl. a. innebär att de har elektroniskt kortslutningsskydd och automatiskt överlastskydd. Eftersom transistordimrarna inte har någon lindad kärna är de kompakta och har låg bygghöjd. Transistordimmern är universell och kan reglera både glödljus och elektroniska transformatorer för halogenbelysning. Den är helt ljudlös och genererar inga strömpikar som kan orsaka störningar i ledningssystemet. P29070 Applikationer: Glödljus Lågvoltshalogen med elektronisk transformator Reglering av elektronisk transformator Lågvoltsbelysning med elektroniska transformatorer för 12 V halogenbelysning blir allt vanligare. Denna typ av transformatorer kan endast regleras av transistordimrar. Transformatorerna kan i de flesta fall belastas upp till 100 % av märkeffekten (men kontrollera för säkerhets skull med tillverkaren). För att eliminera eventuella risker för radiostörningar är det viktigt att ledningslängden mellan transformator och lågvoltslampan inte är längre än 2 meter. Det är också viktigt att primär- och sekundärledningarna till transformatorn inte korsar varandra. Att tänka på Vid traditionell trappkoppling kan bara en av trappomkastarna ersättas av en dimmer. Kontrollera att dimmern är anpassad för belastningen. Kontrollera att transformatorn är elektronisk och godkänd för reglering. Ledningslängden mellan transformator och armatur bör vara max 2 meter för att undvika radiostörning och spänningsfall. Kontrollera att lampan inte slocknar i dimrat min-läge. Justera på min-skruven vid behov. Reglering av glödljus Reglering av elektroniska transformatorer 18 Lexel Senso /MC1833SE/0302

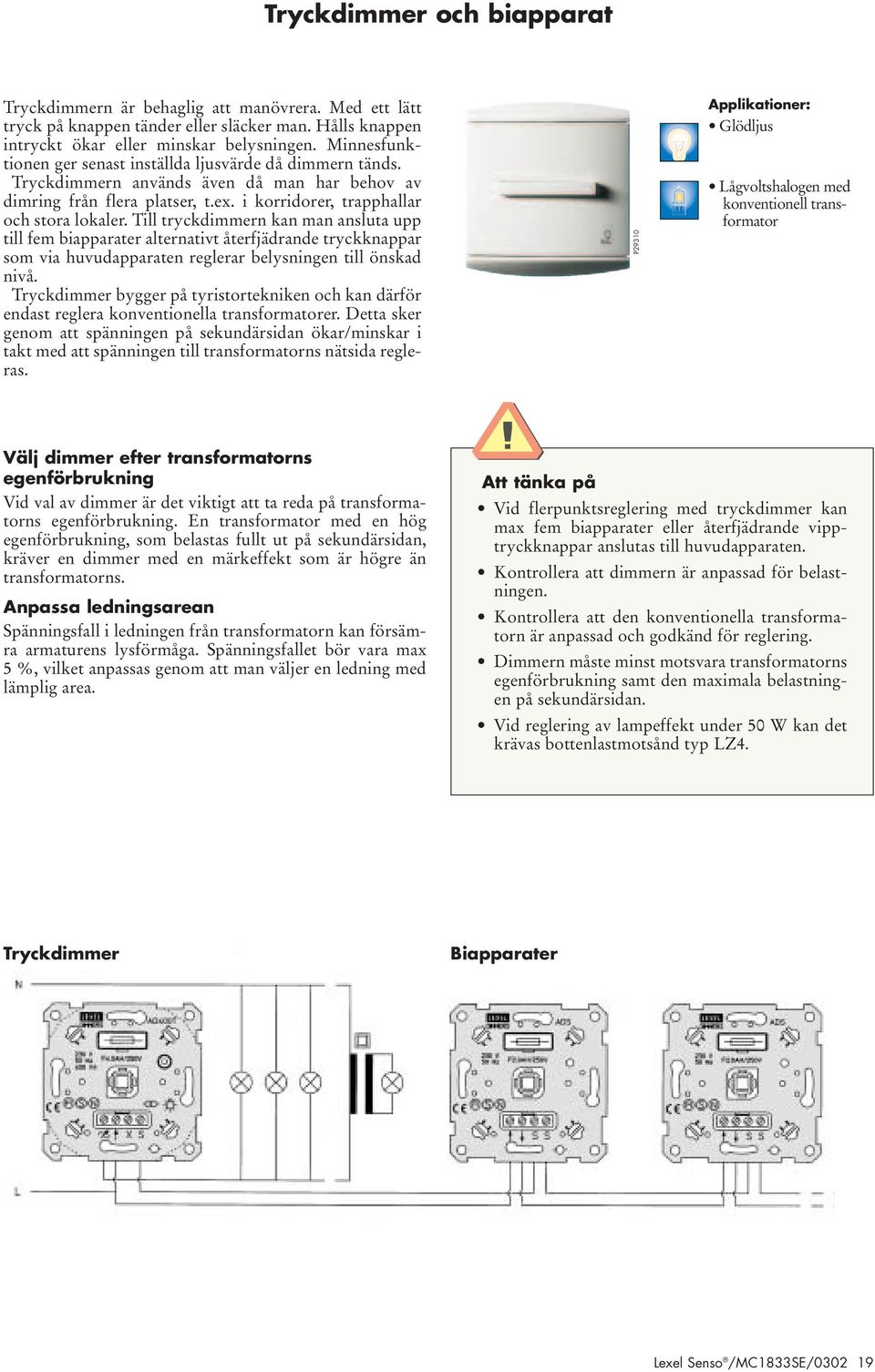

19 Tryckdimmer och biapparat Tryckdimmern är behaglig att manövrera. Med ett lätt tryck på knappen tänder eller släcker man. Hålls knappen intryckt ökar eller minskar belysningen. Minnesfunktionen ger senast inställda ljusvärde då dimmern tänds. Tryckdimmern används även då man har behov av dimring från flera platser, t.ex. i korridorer, trapphallar och stora lokaler. Till tryckdimmern kan man ansluta upp till fem biapparater alternativt återfjädrande tryckknappar som via huvudapparaten reglerar belysningen till önskad nivå. Tryckdimmer bygger på tyristortekniken och kan därför endast reglera konventionella transformatorer. Detta sker genom att spänningen på sekundärsidan ökar/minskar i takt med att spänningen till transformatorns nätsida regleras. P29310 Applikationer: Glödljus Lågvoltshalogen med konventionell transformator Välj dimmer efter transformatorns egenförbrukning Vid val av dimmer är det viktigt att ta reda på transformatorns egenförbrukning. En transformator med en hög egenförbrukning, som belastas fullt ut på sekundärsidan, kräver en dimmer med en märkeffekt som är högre än transformatorns. Anpassa ledningsarean Spänningsfall i ledningen från transformatorn kan försämra armaturens lysförmåga. Spänningsfallet bör vara max 5 %, vilket anpassas genom att man väljer en ledning med lämplig area. Att tänka på Vid flerpunktsreglering med tryckdimmer kan max fem biapparater eller återfjädrande vipptryckknappar anslutas till huvudapparaten. Kontrollera att dimmern är anpassad för belastningen. Kontrollera att den konventionella transformatorn är anpassad och godkänd för reglering. Dimmern måste minst motsvara transformatorns egenförbrukning samt den maximala belastningen på sekundärsidan. Vid reglering av lampeffekt under 50 W kan det krävas bottenlastmotsånd typ LZ4. Tryckdimmer Biapparater Lexel Senso /MC1833SE/

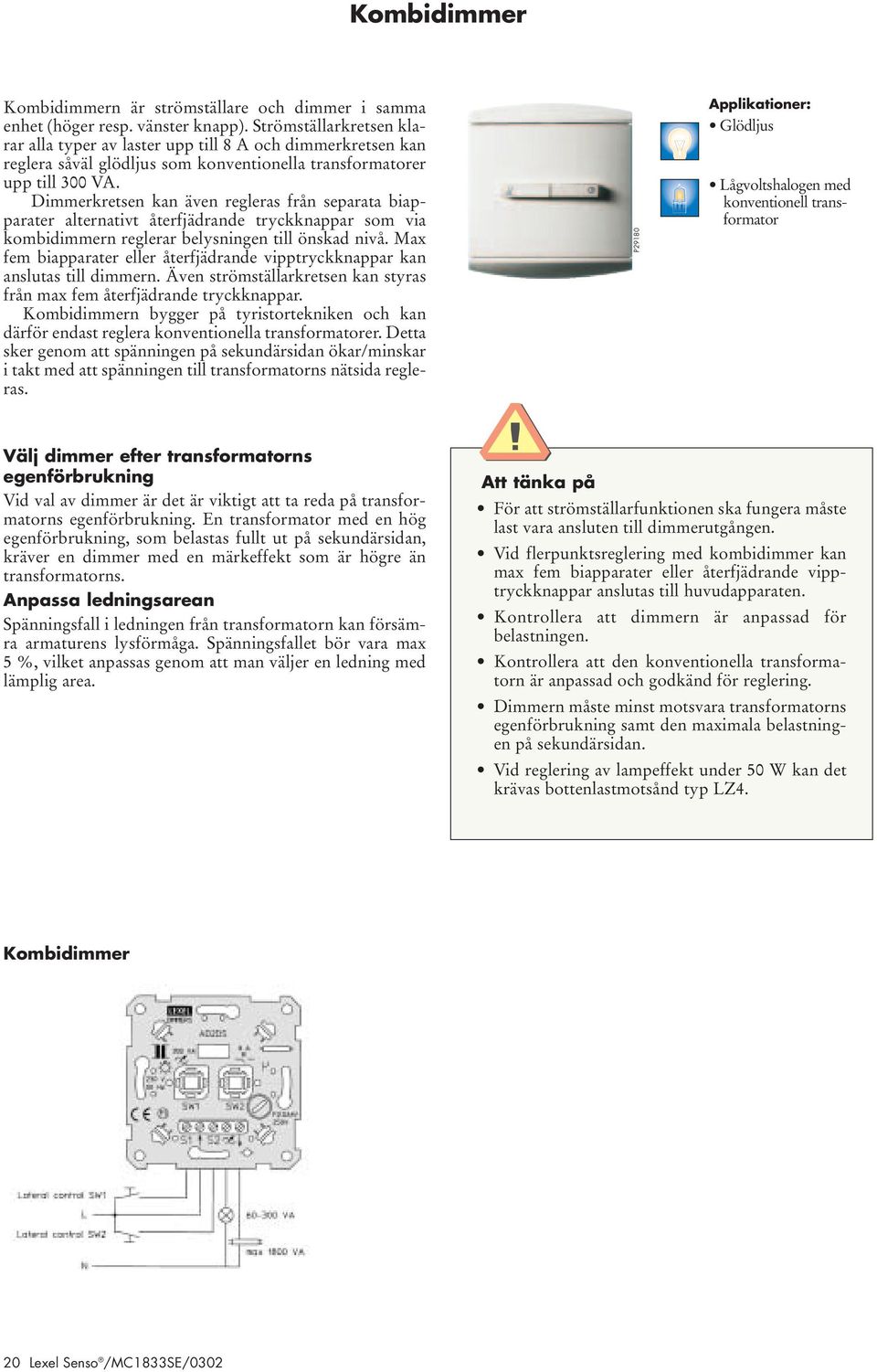

20 Kombidimmer Kombidimmern är strömställare och dimmer i samma enhet (höger resp. vänster knapp). Strömställarkretsen klarar alla typer av laster upp till 8 A och dimmerkretsen kan reglera såväl glödljus som konventionella transformatorer upp till 300 VA. Dimmerkretsen kan även regleras från separata biapparater alternativt återfjädrande tryckknappar som via kombidimmern reglerar belysningen till önskad nivå. Max fem biapparater eller återfjädrande vipptryckknappar kan anslutas till dimmern. Även strömställarkretsen kan styras från max fem återfjädrande tryckknappar. Kombidimmern bygger på tyristortekniken och kan därför endast reglera konventionella transformatorer. Detta sker genom att spänningen på sekundärsidan ökar/minskar i takt med att spänningen till transformatorns nätsida regleras. P29180 Applikationer: Glödljus Lågvoltshalogen med konventionell transformator Välj dimmer efter transformatorns egenförbrukning Vid val av dimmer är det är viktigt att ta reda på transformatorns egenförbrukning. En transformator med en hög egenförbrukning, som belastas fullt ut på sekundärsidan, kräver en dimmer med en märkeffekt som är högre än transformatorns. Anpassa ledningsarean Spänningsfall i ledningen från transformatorn kan försämra armaturens lysförmåga. Spänningsfallet bör vara max 5 %, vilket anpassas genom att man väljer en ledning med lämplig area. Att tänka på För att strömställarfunktionen ska fungera måste last vara ansluten till dimmerutgången. Vid flerpunktsreglering med kombidimmer kan max fem biapparater eller återfjädrande vipptryckknappar anslutas till huvudapparaten. Kontrollera att dimmern är anpassad för belastningen. Kontrollera att den konventionella transformatorn är anpassad och godkänd för reglering. Dimmern måste minst motsvara transformatorns egenförbrukning samt den maximala belastningen på sekundärsidan. Vid reglering av lampeffekt under 50 W kan det krävas bottenlastmotsånd typ LZ4. Kombidimmer 20 Lexel Senso /MC1833SE/0302

21 Tyristordimrar 400 VA och 1000 VA Tyristordimmern är en universell dimmer som kan reglera glödljus, lågvoltshalogen med konventionella transformatorer och lysrör Ø 26 mm, Ø 38 mm samt 4-stifts kompaktlysrör. Dimmern 1000 VA klarar dessutom varvtalsreglering upp till 600 VA. P29070 Applikationer: Glödljus Lågvoltshalogen med konventionell transformator Lysrör styrda över EL-FD-don. Varvtalsreglering (dimmer 1000 VA) Ljusreglering av lysrör För att kunna reglera Ø 26 mm lysrör samt 4-stifts kompaktlysrör krävs det att dessa är försedda med elektroniska förkopplingsdon typ EL-FD. Äldre typer av lysrör (Ø 38 mm) kan ljusregleras under förutsättning att armaturen är försedd med tändtransformator (Typ T40 RS alternativt T80 RS) samt bottenlast (typ LZ4). Lysrörsarmaturer med drossel, glimtändare och kondensator kan däremot inte ljusregleras. Ljusreglering av lågvoltshalogen Lågvoltsarmaturer med konventionella transformatorer kan bara ljusregleras med tyristordimrar. Detta sker genom att spänningen på sekundärsidan ökar/minskar i takt med att spänningen till transformatorns nätsida regleras. Vid val av dimmer är det är viktigt att ta reda på transformatorns egenförbrukning. En transformator med en hög egenförbrukning, som belastas fullt ut på sekundärsidan, kräver en dimmer med en märkeffekt som är högre än transformatorns. Spänningsfall i ledningen från transformatorn kan försämra armaturens lysförmåga. Spänningsfallet bör vara max 5 %, vilket anpassas genom att man väljer en ledning med lämplig area. Att tänka på Kontrollera att den konventionella dimmern är anpassad för belastningen. Kontrollera att den konventionella transformatorn är anpassad och godkänd för reglering. Välj en dimmer som minst motsvarar transformatorns egenförbrukning samt den maximala belastningen på sekundärsidan. Vissa kompaktlysrör och lysrör kan regleras direkt medan andra måste brännas in. Inbränningstiden skall då vara 24 timmar och 100 % effekt. Blanda ej lysrör med olika effekter i samma installation då de tänder upp vid olika startströmmar. Kontrollera att lampan inte slocknar i dimrat min-läge. Justera på min-skruven vid behov. Reglering av lysrör Ø 26 mm Reglering av konventionella transformatorer Lexel Senso /MC1833SE/

22 Reglerdon 1-10 V Lysrör med HF-enheter blir allt vanligare. De har en driftfrekvens på ca Hz, vilket är ca 1000 gånger högre än för konventionella lysrör. Lysrör med HF-enheter drar dessutom mindre energi än konventionella lysrör. Reglerdonet dimrar moderna T5 rör och alla andra typer av lysrör med reglerbara HF-enheter som är tillverkade enligt standarden för 1-10 V reglering. Reglerdonet kan styra upp till 50 HF-enheter. Till- och frånslag görs med dimmerrattens tryckströmställare (230 V-kretsen). Styrspänningen till HF-enheten, 1-10 V, regleras över en andra krets. Maximal lysrörsbelastning över strömställarfunktionen är 10 x 36 W. Ska flera armaturer styras över reglerdonet rekommenderas att upptändningen sker via ett mellanrelä eller över en separarat strömställare. P29250 Applikationer: T5 lysrör med HF-don Lysrör Ø 26 mm med HF-don Att tänka på Kontrollera att HF-donen är reglerbara. Kontrollera att rören inte slocknar helt i min-läge. Justera vid behov på min-skruven. Kontrollera att rören vridits på plats ordentligt. Dålig kontakt kan ge kallstart. Kontrollera att 1-10 V signalen från alla don är inkopplad med rätt polaritet. Anslut aldrig mer än 360 W lysrörs effekt över reglerdonets strömställarfunktion. Vissa kompaktlysrör och lysrör kan regleras direkt medan andra måste brännas in. Inbränningstiden skall då vara 24 timmar 100 %. Reglering av 1-10 V HF-enhet 22 Lexel Senso /MC1833SE/0302

23 Varvtalsregulator Asynkronmotorn är den vanligaste typen av växelströmsmotorer. Den har fått sitt namn av att den arbetar asynkront, d.v.s. varvtalet är något lägre än det varvtal som svarar mot nätfrekvensen. Varvtalsregulatorn på 400 VA är avsedd för fläktreglering av braskaminer och ventilationsfläktar. För varvtalsreglering av större motorer används dimmer på 1000 VA, som är godkänd för varvtalsreglering upp till 600 VA. Tänk på att motorns märkeffekt kan vara olika för olika typer av motorer, vilket har betydelse för valet av varvtalsregulator. Märkeffekten på mindre motorer t.ex. PAXfläktar, motsvarar vad den förbrukar från nätet. När det gäller större motorer anger märkeffekten ofta den effekt som motorn avger (axeleffekt). P29250 Applikation: Varvtalsreglering av asynkronmotorer Att tänka på Tag hänsyn till motorns effektfaktor vid val av regulator. Motorn får aldrig stanna helt när varvtalsregulatorn står i min-läge. Justera i så fall på minskruven. Kontrollera att motorn inte blir onormalt varm. Är motorn anpassad för reglering? Motorer med små effekter kan få bättre regleregenskaper om bottenlast LZ4 ansluts. Varvtalsreglering 400 VA Lexel Senso /MC1833SE/

24 Timrar En elektronisk timer ger bekvämare och säkrare el genom att bryta strömmen efter en viss tid. Med denna praktiska funktion slipper man oroa sig för om kaffebryggaren eller strykjärnet kopplades ur. I trapphuset hanteras belysningen av timern med trappautomatfunktion. För styrning av t.ex. spjällmotorer eller fläktar använder man en timer med potentialfritt växlande relä. Timrarna är helt elektroniska, vilket ger en tyst och säker gång. Inkopplingstiden är inställbar i ett flertal alternativ. P29270 P29270 P29270 P30110 P47340 Timer 2-pol med omställbar tid Timer trappautomat Timer med växlande relä Timer 2-pol med vägguttag, omställbar tid 24 Lexel Senso /MC1833SE/0302

25 2-polig timer Den elektroniska timern har inställbara inkopplingstider med fasta alternativ 15 eller 30 minuter samt 1, 2, 4 eller 8 timmar. Timern aktiveras med en knapptryckning och inkopplingen kan när som helst avbrytas med en ny knapptryckning. Belastning: Max 2300 W. P29270 Inställning vid installation Ställ in önskad inkopplingstid 15, 30 minuter, 1, 2, 4 eller 8 timmar på potentiometern med hjälp av en skruvmejsel. Märk timern med inställd tid på medföljande märklapp som monteras under fönstret på tryckknappen. Timern ska vara frånslagen då tidsinställningen ändras. Timer med vägguttag levereras färdigkopplad. OBS! Jorden ska anslutas direkt på uttagssockeln. Inkoppling 2-pol timer Timer med vägguttag Denna kompletta enhet består av en elektronisk timer och ett jordat vägguttag 16 A, 230 V~ monterade i en utanpåliggande 2-facksdosa. Enheten monteras utanpåliggande över ledningsutlopp eller på en infälld dosa. Timern har inställbara inkopplingstider med fasta alternativ: 15 eller 30 minuter samt 1, 2, 4 eller 8 timmar. Belastning: Max 2300 W. P30110 P42210 Lexel Senso /MC1833SE/

26 Timer alternativt trappautomat Denna apparat kan användas både som timer och trappautomat. Funktionen timer alternativt trappautomat väljs genom att man flyttar en ryttare på en plint. Med funktionen trappautomat ersätter Lexel Senso alla konventionella trappautomater. Som timer kan inkopplingstiden steglöst ställas in från 0 till 120 minuter. Till timern/trappautomaten kan upp till 25 st parallelltryckknappar anslutas. Belastning: Max 2300 W/2300 VA P29270 P42220 Timerfunktion När brytaren aktiveras lyser dioden och spänningen är inkopplad under förvald tid. Tidströmställaren slår ifrån då den inställda tiden löpt ut, eller då brytaren manuellt slås ifrån under inkopplingstiden. Upp till 25 st parallelltryckknappar kan anslutas till timern. Indikeringslamporna i parallelltryckknapparna kopplas då så att dessa följer utgången på timern. Inställningar timerfunktion Ställ funktionsväljarens (MODE) ryttare i läge on/off Ställ tidväljarens (RANGE) ryttare i avsett läge 8 min = 0-8 min 2 h = min Finjustera inkopplingstiden på potentiometern Trappautomatfunktion När brytaren aktiveras kopplar trappautomaten till och lysdioden slocknar. Då hälften av den inställda tiden löpt ut tänds lysdioden. Trappautomaten slår ifrån då den inställda tiden löpt ut. Om brytaren slås på efter att hälften av den inställda tiden löpt ut, börjar tidströmställaren räkna tid från början. Upp till 25 st parallelltryckknappar kan anslutas till trappautomaten. Då trappautomaten är i trappautomatläge styrs indikeringslamporna i knapparna av trappautomaten. Inställningar trappautomatfunktion Ställ funktionsväljarens (MODE) ryttare i läge on/on Ställ tidväljarens (RANGE) ryttare i avsett läge, 8 min = 0-8 min 2 h = min Finjustera inkopplingstiden på potentiometern. Inkoppling timerfunktion Inkoppling trappautomatfunktion 26 Lexel Senso /MC1833SE/0302

27 Timer med potentialfri växlande reläutgång Timern styr ett inbyggt potentialfritt växlande relä för växel- eller likströmslaster. Den är lämplig för styrning av bl.a. spjällmotorer och PAX-fläktar som spänningsmatas med 230 V växelström. Belastning: Max 10 A vid 230 V växelspänning P29270 P42230 Kopplingsschema växelspänning Alternativ inkoppling Kopplingsschema likspänning Belastningstabell likspänning A 30 Alternativ inkoppling Funktion Vid anslutning av spänning till timern är det potentialfria reläet slutet mellan C (Common = gemensam) och NC (Normally closed = normalt stängd). Indikeringslampan är släckt. Vid intryckning av knappen en gång växlar det potentialfria reläet. Slutning sker då mellan C (gemensam) och NO (Normally open = normalt öppen). Utgången är sluten efter den inställda tiden t.ex. 15 min. Indikeringslampan är tänd. Tidsinställning Önskad inkopplingstid ställs in med hjälp av en liten skruvmejsel. Märklappar för de olika tiderna bipackas och monteras under tryckets fönster. OBS! När tidsinställningen ändras skall timern vara frånslagen. Omställbar tid Tidströmställarna har följande alternativa inkopplingstider: 15, 30 minuter, 1, 2, 4 eller 8 timmar. Tiden ställer man in vid installationen med en potentiometer på tidväljaren. Denna ligger dold under centrumplattan för att förhindra obehörig omställning. Lätt att avbryta inställd tid Aktiverad tid, som markeras av en lysdiod, kan när som helst avbrytas med ytterligare en knapptryckning. Vid spänningsavbrott nollställs inkopplingen automatiskt ,5 0, V Lexel Senso /MC1833SE/
