1 Telefoninäten Jens A Andersson

2 Referens-modeller OSI-modellen Applikation Presentation Session Transport Nät Länk Fysisk TCP/IP-modellen Applikation Transport Nät IP-bärande nät 2

3 Data communication After torches and smoke signals, the optical telegraph was invented in the 18th century. 3

4 Data communication Optical telegraphs evolved into electrical telegraphs, which quickly increased the available data communication speed and distance. 4

5 Historik Patentet på den första telefonen lämnades in Lars Magnus Ericsson snodde konceptet och började tillverka en svensk telefon kom den första manuella växeln kom den första automatiska växeln. 5

6 Telephone networks The need for telephone networks became obvious in the late 19th century... 6

7 Telephone networks The telephone networks were built on the idea of circuit switching. 7

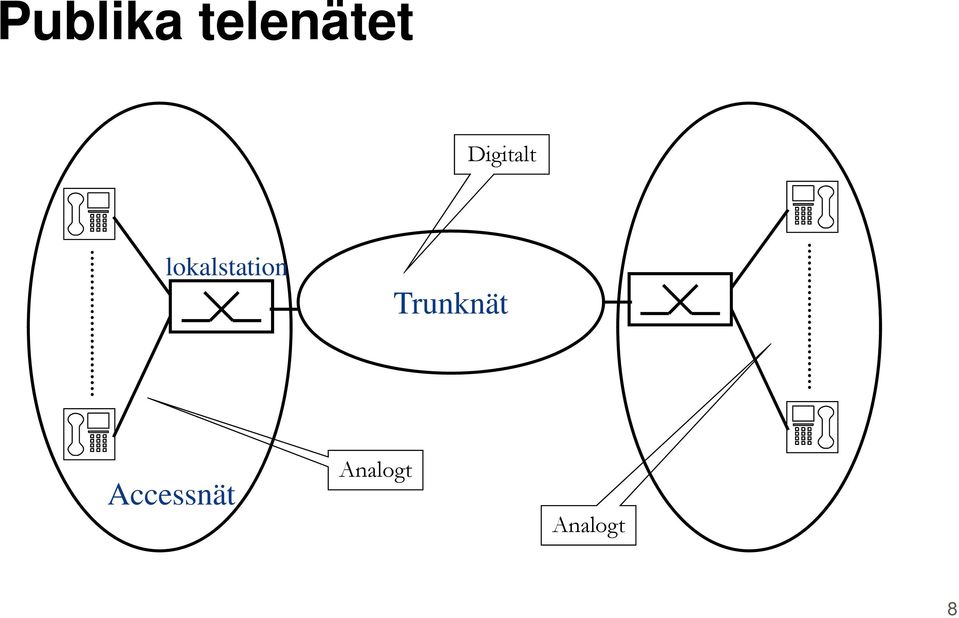

8 Publika telenätet Digitalt lokalstation Trunknät Accessnät Analogt Analogt 8

9 Accessnätet Analogt! Bandbredd Hz Tillräckligt för att uppfatta tal och känna igen röster Pupinspolar (historia) Minskar dämpning <4000Hz Kraftig dämpning >4000Hz Borttagna pga xdsl 9

10 Trunknätet Internationell station Gateway till mobila nät F1 F2 Förmedlingsstationer A B Riktnummerområde = Lokalstation Internetaccess = Alternativväg 10

11 Informationsöverföring i telenäten Telenäten är digitala. PCM i lokalstationerna Överföring som 8-bitars sampel. Telenäten använder kretskopplad dataöverföring en permanent förbindelse sätts upp för varje samtal. Trunknätet använder synkron tidsmultiplexering. SDH TDM 12

Telenäten använder kretskopplad dataöverföring en permanent

12 Lokalstationen Lokalstation Abonnenter Linjekretsar Kopplingsdel Styrdel 13

13 Linjekretsen ledning mot abonnent A/D omvandling tal i ena riktningen balans 8000 talsampel per sekund Varje sampel består av 8 bitar D/A omvandling tal i andra riktningen 14

14 Kopplingsdelen koncentrator gruppväljare (switch) 15

15 Styrdelen Dator med en eller flera processorer som innehåller intelligensen. Ser till att kopplingsdelen utför rätt arbete. Stora krav på tillförlitlighet och hög processorkraft. 16

16 Systemarkitektur Kopplingsdel Kopplingsdel Processor RP RP RP RP Centralprocessor Regional- Processor Multiprocessorsystem Hierarkiskt system 17

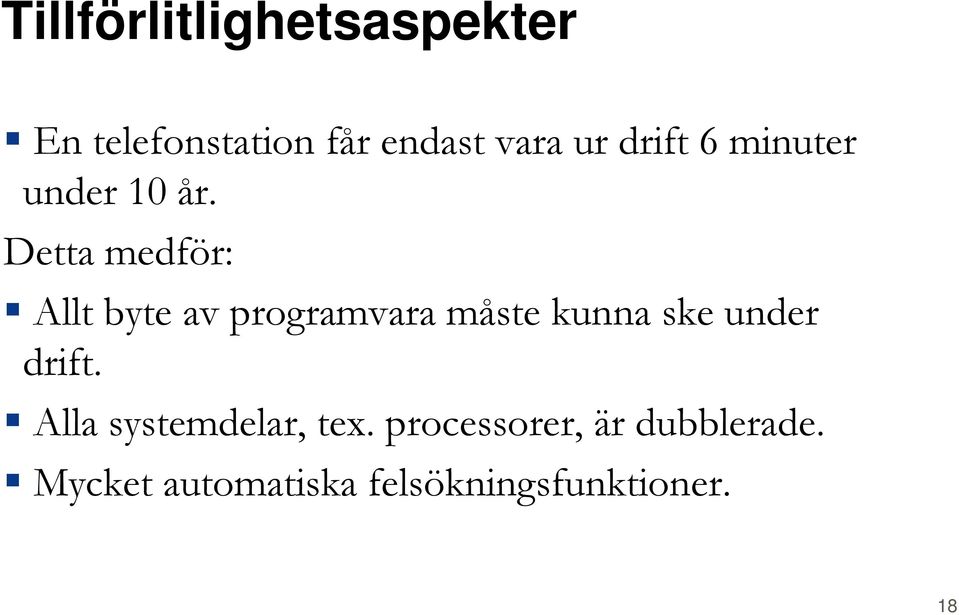

17 Tillförlitlighetsaspekter En telefonstation får endast vara ur drift 6 minuter under 10 år. Detta medför: Allt byte av programvara måste kunna ske under drift. Alla systemdelar, tex. processorer, är dubblerade. Mycket automatiska felsökningsfunktioner. 18

Detta medför: Allt byte av programvara måste kunna ske under

18 Jämför med IP-telefoni 19

19 Modem Lokalstation digital Telenätet digital ISP analog, 0-4kHz digital modem Internet 20

20 xdsl Digital Subscriber Line Utnyttjar frekvensområdet 20kHz-17MHz(30Mhz) (analog signal) ADSL, VDSL OFDM (Discrete Multi Tone) 512 kanaler 0-2 MHz (ADSL2+) Upp till 4096 kanaler 0-17(30Mhz) (VDSL) Varje kanal: ca 4kHz (8kHz VDSL) bandbredd med QAM (16-QAM, 64-QAM, 128- QAM, 256-QAM) Kanal 0, omodulerad, för telefoni 21

(ADSL2+) Upp till 4096 kanaler 0-17(30Mhz) (VDSL) Varje kanal: ca 4kHz (8kHz

21 ADSL (telestationen) Till linjekretsen Tal Filter Till huset Till Internet Data DSLAM En per abonnent 22

22 ADSL (hemma) Till lokalstation Filter Tal Data ADSL-modem 23

23 Mobila telenät, Historik NMT Test 1978, drift 1981 Analogt system 450 MHz, senare även 900MHz GSM Utveckling från 1982, drift från 1992 UMTS Utveckling under 1990-talet, drift från cirka 2000 LTE Standard sedan 2008, i drift i Sverige sedan

24 Mobila telenät, generell uppbyggnad Kärnnät Accessnät 25

25 Mobilt accessnät BSC Till kärnnätet BTS 26

26 Mobilt kärnnät HLR GMSC till andra nät VLR MSC MSC VLR BSC BSC BSC BSC BSC 27

27 Frekvenser och kanaler Frekvenser fördelas på cellerna Operatörer tilldelas frekvenser av PTS Frekvensområdet delas upp FDMA TDMA CDMA Broadcast-kanal (för info från nätet till alla MT) 28

28 GSM Combined FDMA / TDMA Scheme f Guard Band f U f N Frame f k f 2 T Time Slots Frequency Band f 1 Radio Frequency Channels Guard Band... f L t Prof. Dr.-Ing. Jochen Schiller, er.de/ MC SS

29 CDMA, an example Ms I sends: 0 1 Generate the chip Stream Base station Ms II sends: 1 1 Generate the chip Stream Base station 30

30 OVSF coding Ortogonal Variable Spreading Factor Codes Recursive rule X,X X 1,1,1,1 1,1 1,1,-1,-1 1 X,-X 1,-1,1,-1 SF=n SF=2n 1,-1 1,-1,-1,1 1,1,1,1,1,1,1,1 1,1,1,1,-1,-1,-1,-1 1,1,-1,-1,1,1,-1,-1 1,1,-1,-1,-1,-1,1,1 1,-1,1,-1,1,-1,1,-1 1,-1,1,-1,-1,1,-1,1 1,-1,-1,1,1,-1,-1,1 1,-1,-1,1,-1,1,1, SF=1 SF=2 SF=4 SF=8

31 LTE Long Term Evolution Telecom-tillverkarnas nästa teknik IP-baserat Ny radioteknik i accessnätet I första hand för mobil datakomm I andra hand för telefoni 32

32 Vad händer när MT rör sig? Handover Förflyttning mellan celler Byte av basstation Roaming Förflyttning mellan operatörer/länder Byte av hela strukturen 33

33 Vad händer sen? Mobilnäten byggs för IP (4G) SPRINT valde IP över WiMAX för deras 4G-nät 4G/LTE 5G? Ingen ny teknik som 2G 4G? Samverkan mellan olika tekniker? Handover/Roaming mellan mobila nättekniker? 34
