BRUKSANVISNING SE-1 DT-2000 SVENSK QPSK

Transkript

1 SE-1 SVENSK QPSK

2 Innehåll... 3 Framsida... 4 Baksida... 5 CA-modul/kortläsare... 6 Programmering... 7 Menyöversikt... 8 Programmering Information meny Inställning av PID Tekniska data Error logg Anslutningar

3 En framtidssäker, digital mottagare för många behov En av fördelarna med ligger i den flexibla konstruktionen. Mottagaren är utrustad med Common Interface samt kortläsare (embedded), för komplettering med access-system. Detta kan t.ex. vara Viaccess, Conax, Cryptoworks eller Irdeto. En annan uppskattad funktion är VBI-text, där text-tv automatisk läggs ut på fastighetsnätet. En fördel för framtiden är en uppgraderingsbar mjukvara. Nya funktioner i kommande utgåvor kan enkelt laddas ned via satellit eller PC. För ökad tillförlitlighet har alla komponenter valts ut med största möjliga omsorg och varje enhet är individuellt funktionstestad före leverans. Viktigt! Digitala signaler ställer stora krav på anläggningens LNB. Äldre mikrovågshuvud har ofta ett för dåligt värde på fasbruset. Detta kan yttra sig som fryst bild eller text. Uppdatera därför alltid till nya mikrovågshuvud vid komplettering av digitala mottagare. CA OPTIONS, (CAM S) CONAX IRDETO MEDIAGUARD NAGRAVISION CRYPTOWORKS VIACCESS 3

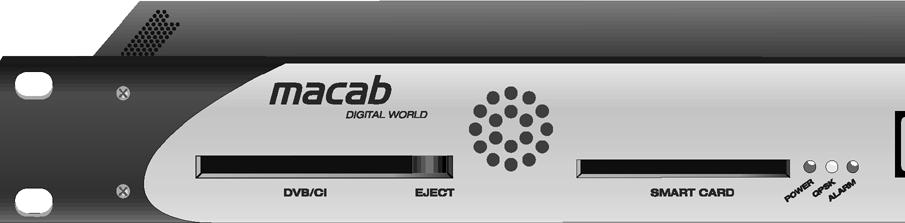

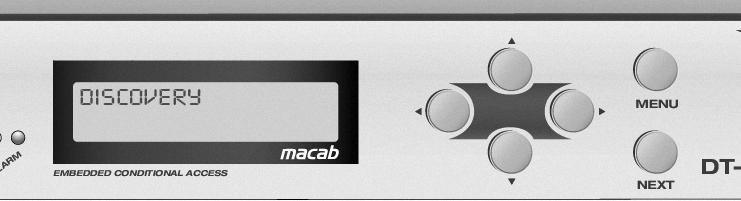

4 Framsida Reset-knapp 2. Common interface 3. Fläkt 4. Kortläsare 5. Alarm (röd LED) 6. QPSK lock (gul LED) 7. På Indikering (grön LED) 8. Display 9. Knappar Vänster/Höger Upp/Ner 10. Knappar Menu 4

5 Baksida VAC~50 Hz 35W R Audio 1 L Audio 2 POWER On/Off ALARM AUX DATA R YC VIDEO 1 2 TS OUT LVDS Out IF In L Nätanslutning VAC 2. Av/På knapp 3. Balanserad ljudutgång höger (XLR) 4. Balanserad ljudutgång vänster (XLR) 5. Anslutning för alarmkontakt 6. Aux. COM2-utgång* 7. Data. COM1 för uppdatering av mjukvara (PC). 8. Ljudutgång höger/vänster (RCA) 9. Utgång för SVHS 10. Video ut (1+2) 11. Transportströms utgång Parallell LVDS 12. LNB in (In) 13/18V DC, 350mA, 22kHz IF ut (out) * Används för framtida funktioner (optional) 5

6 CA-modul KORTLÄSARE DVB/CI-UTTAG CA-MODUL PROGRAMKORT På framsidan finns uttag för CA-modul samt kortläsare, vilken används för kanaler kodade i olika sändningssystem. Conax, Viaccess, Cryptoworks, Nagravision och Irdeto är vanligt förekommande kodningssystem, vilka klarar av. För in programkortet i CA-modulen så att den guldfärgade kontaktytan på kortet pekar uppåt mot framsidan av modulen. För in modulen med tillhörande programkort på framsidan av, i uttaget märkt DVB/CI. Oftast är modulens ena sida märkt och den skall vändas uppåt. Höger kortläsare används för nedladdat (embedded) kodningssystem, ex. Conax och Viaccess. Kortet skjuts in med den guldfärgade kontaktytan vänd neråt - inåt. Om programkortet inte är uppdaterat meddelas detta på TV-skärmen. Inget abonnemang OBS: Vid mottagning av fria kanaler Free To Air skall CA-modulen inte vara ansluten. CA-moduler för olika kodningssystem tillhandahålles av respektive programbolag. OSD-info angående programkortet kan skilja beroende på vilket kodningssystem som används. 6

7 Programmering Programmering sker med hjälp av knapparna Menu--Upp-Ner-Vänster-Höger samt displayen eller TV-skärmen. Programmera QPSK-mottagarens IF, Polaritet, 22kHz, Symbolrate, FEC, ljudoch undertextspråk. Varje satellitmottagare programmeras individuellt. Digitalmottagaren måste vara i drift (grön lysdiod tänd) och en korrekt satellitsignal ansluten för att kunna programmeras. KNAPPAR Upp Vänster Höger Ner MENU - för val av önskad inställning i menyerna. - stegar mellan siffrorna. För byte av kanal. - stegar mellan siffrorna. stega mellan de olika valen i Info menyn. - för val av önskad inställning i menyerna. - aktivering av menyn. Avaktivering av Info-menyn. - lagra och stega till nästa meny val. Se menyträd sidan 8. 7

8 Menyöversikt Name BER View LOG Clear LOG CI controll IF freq Menu View LOG Clear LOG OSD Polar Menu Menu 22KHZ Symbol VPID FEC APID Lang PCRPID Subt TextPID Scan Yes No Add this channel Yes No Name VPID=video PID APID=audio PID Name PCRPID=program clock reference PID TextPID=text-TV PID 8

9 Programmering All programmering sker med hjälp av knapparna Menu--Upp- Ner-Vänster-Höger samt displayen på. TRANSPONDER FREKVENS IF-FREKVENS MENU Tryck Menu-knappen. Använd Upp/Ner-knapparna för att ställa in önskad siffra. ENTER TRANS FREQ 1259 Stega mellan siffrorna med Vänster/Höger-knapparna. Tryck -knappen för att lagra och hoppa till nästa menyval. Värdet för inställning av infrekvens (If-frekvens) är beroende av lokaloscillatorfrekvensen (L.O.) på mikrovågshuvudet (LNB). Satellitkanalens frekvens L.O.frekvens (LNB) = Mellanfrekvensen (MF) som skall ställas in. Exempel Satellitkanal med frekvens och LNB med L.O MF = = 1559 som är den frekvens som skall ställas in. POLARISATION Använd Upp/Ner-knapparna för val av önskad polaritet H/V. Tryck -knappen för att lagra och hoppa till nästa menyval. ENTER POLARITY H 22KHZ Använd Upp/Ner-knapparna för val av 22KHz (Välj On=På eller Off=Av). 22KHZ OFF Tryck -knappen för att lagra och hoppa till nästa menyval. 9

10 Programmering SYMBOLHASTIGHET Använd Upp/Ner-knapparna för att ställa in önskad siffra. Stega mellan siffrorna med Vänster/Höger-knapparna. ENTER TRANS SYMBOL Tryck -knappen för att lagra och hoppa till nästa menyval. Tips! ger automatisk sökning av symbolhastighet. FEC Använd Upp/Ner-knapparna för val av önskad FEC. Välj Auto för automatisk sökning av FEC. Tryck -knappen för att lagra och hoppa till nästa menyval. ENTER TRANS FEC AUTO SPRÅK ljud Använd Upp/Ner-knapparna för att ställa in önskat språk. Tryck -knappen för att lagra och hoppa till nästa menyval. ENTER SOUND LANGUAGE SWE SPRÅK undertexter Använd Upp/Ner-knapparna för att ställa in önskat språk. Tryck -knappen för att lagra inställningen. ENTER SUBT LANGUAGE SWE 10

11 Programmering SÖKNING AV KANALER Då inställningarna är anpassad för önskad transponder skall sökning av kanaler utföras. QPSK-lock (gul lysdiod fast sken) måste finnas om några kanaler skall hittas. Om alarm lyser (röd lysdiod) måste installationen samt inställningarna kontrolleras. Välj YES och tryck -knappen för att starta sökning av kanaler. Displayen visar att sökning pågår och efter att den är slutförd visas menyn med de kanaler som hittats på transpondern. Välj NO för inställning av PID, se sidan 13. Använd Upp/Ner-knapparna för val av önskad kanal. Tryck -knappen och efter en kort stund kommer kanalen fram på TV-skärmen. START TRANS SCAN YES SCANNING... PLEASE WAIT OBS: PID:ar används endast vid problem att hitta önskad kanal. BYTA KANAL Ändra till en annan kanal inom transpondern sker enkelt med hjälp av knapparna och displayen på framsidan av. Tryck Vänster-knappen. Välj önskad kanal med Upp/Ner-knapparna. Tryck -knappen och efter en kort stund kommer kanalen fram på TV-skärmen. DISCOVERY (VIDEO) DISCOVERY 11

12 Information All information kontrolleras i displayen på förutom CI-informationen vilken visas på TV-skärmen. BER Bit Error Rate GOOD Tryck Höger-knappen för information om BER. Visar att signalkvaliteten är fullgod. -03/-05 Visar att signalkvaliteten inte är fullgod. -04 Gränsen för att bild och ljud skall fungera. Tryck Höger-knappen för att gå vidare i menyn. BER SIGNAL GOOD BER XXXXXXXXXXX -05 LOGGLISTA Vid eventuella fel lagras felmeddelanden i en logglista. Tre olika felsituationer kan loggas i listan, se sidan 14. MENU Tryck Höger-knappen två gånger. Tryck -knappen. Använd Upp/Ner-knapparna för att stega igenom logglistan. Tryck Menu-knappen för att återgå till informationsmenyn. Tryck Höger-knappen för att gå vidare i menyn. VIEW LOG 1 ENTRIES RENSA LOGGLISTA Information som lagrats i logglistan kan raderas. Tryck Höger-knappen tre gånger. Tryck -knappen. Välj YES=Ja eller NO=Nej med Upp/ Ner-knapparna. Tryck -knappen igen. Tryck Höger-knappen för att gå vidare i menyn. CLEAR LOG 1 ENTRIES CLEAR ERROR LOG YES 12

13 KORTINFORMATION CI När kortinformation aktiveras så kommer en meny upp, på TV-skärmen, där olika funktioner kan väljas. Utseendet på denna meny skiljer beroende på vilken kodningssystem (CA-modul) som används. MENU Tryck Höger-knappen fyra gånger. Tryck -knappen och efter en lite stund kommer menyn fram på TV-skärmen. Välj funktion med Upp/Ner-knapparna och tryck -knappen. Tryck Menu-knappen för att återgå till informationsmenyn. CI CONTROL XXX:XX:XX:XX Inställning av PID Inställning av PID används endast av avancerade användare när autosökning inte fungerar. För inställning av V-PID, A-PID, PCR-PID, Text- PID måste kanallistornas PID tabeller räknas om till Hexadecimal kod. PCR-PID måste alltid anges, (oftast samma som V-PID vid TV-kanaler och A-PID vid radiokanaler). Text-PID behöver inte anges för att få ljud och bild, skriv då in 0000 istället. VPID=video PID APID=audio PID PCRPID=program clock reference TextPID=text-TV PID SÖKNING AV KANALER PID=PACKET ID MENU Tryck Menu-knappen och därefter till menyn Start Trans Scan kommer fram. Välj NO för inställning av PID. se sidan 10. Använd Vänster/Höger- och Upp/Ner-knapparna för inställning av önskad PID. START TRANS SCAN NO 13

14 Tekniska data FRONT END-DVB QPSK DEMODULATOR Frequency range Symbol rates LNB power and control Input level MHz 2 to 40MS/s 13V/18V, 22KHz on/off 60 to 30dBm AUDIO OUTPUT 1 Balanced 600W audio pair (XLR) 1 Unbalanced 600W audio pair (RCA) Frequency response 20Hz to 20KHz ±0,5dB THD > 65dB VIDEO OUTPUT Frequency 0 5,0MHz 1V p-p Group delay ±30ns 2T K factor <1% Diff. phase <1deg. Signal to noise ratio >58dB 2 Video outputs 1 Vp-p, BNC female 75W TELETEXT TRANSCODER PAL Reinserted in PAL, VBI CCIR system B GENERAL DATA Alarm TS output Input voltage Cooling fan Width Height Temperature Active high & low logic outputs on rear panel Parallel LVDS output 180 to 260 VAC 50/60Hz Built in (Units may be stacked) 19" rack 1 rack unit (1HE) 10 to +45 Working 20 to +70 Storage ERROR LOGG 01 = Power up 02 = QPSK loss 03 = QPSK lock Visar aktuellt nummer i logglistan. 002:03 XXXXXXXX Visar felorsak, se nedan. Error 01 visas med datum och tid enligt TV-kanalens information Visar hur många sekunder efter att Reset-knappen använts eller start (power up) som felet uppstod. 002:03 XXXXXXXX 002: ALARMKONTAKT Stift 1 3 Alarm 0 1 Drift 1 0 Stift 2=GND 0=0 volt 1=3,3 volt 14

15 Anslutningar Ljudutgång (XLR-hane) SVHS (YC) 1. Jord 2. Signal 3. Signal Y 2. C Skärm. GND Balanserad ljudutgång Höger/Vänster 4-polig SVHS kontakt mini-din (hona) Alarm Video (1+2) Vid larm: 1, 2=0V 3=3,3V Max. 15mA BNC-kontakt (hona) AUX 2. RX 3. TX 4. DTR 5. GND 6. DSR 7. RTS 8. CTS 9 9-polig D-sub (hane) 1 TS ut (LVDS) 1/14. DCLK 2/15. GND 3/16. D7 4/17. D6 5/18. D5 6/19. D4 7/20. D3 8/21. D2 9/22. D1 10/23. D0 11/24. DVAL 12/25. SYNC 13. GND polig D-sub (hona) 1 DATA (RS232) 2. RX 3. TX 4. GND 9 9 polig D-sub (hane) 1 LNB (IN) F-kontakt (hona) Ljud (obalanserad) RCA-kontakt (hona) LNB (UT) F-kontakt (hona) 15
