Avant 5. Ref:5325. Innehåller menyval för programmering med handprogrammerare PCT 4.0 samt PCT Ladda hem BRUKSANVISNING

Transkript

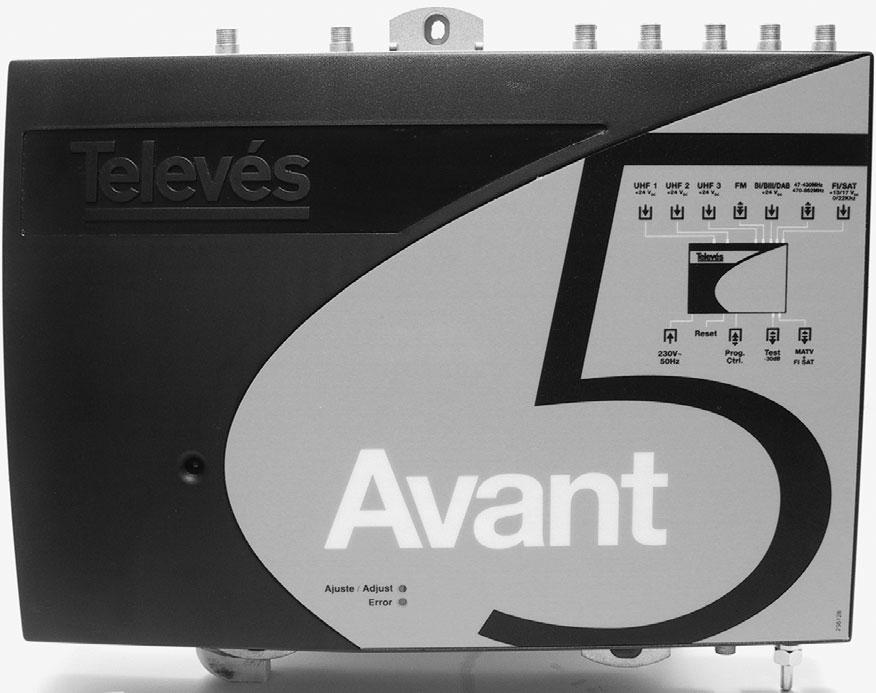

1 SE FAKTARUTA AVANT Hög utnivå med förstärkning upp till 51dB Automatiska funktioner för tilt och förstärkning Val för analog eller digitalkanal Klusterprogrammering Välj mellan 3 UHF-ingångar, BI/BIII, bredbandsingång och satellit-mf) Programmerbar via handprogrammerare Utnivåer anpassas automatiskt efter digitala/analoga kanaler Spänningsmatning till förförstärkare Innehåller menyval för programmering med handprogrammerare PCT 4.0 samt PCT 3.0 TILLBEHÖR Programmerare PCT 4.0 (ref: 7234) INNEHÅLL Handprogrammeraren... 2 PCT 4.0 Programmering Programmering utökad meny Spara och lagra inställningar... 9 PCT 3.0 Programmering med PCT 3.0 menyträd Beskrivning av menyerna Nivåjustering OBS! Läs igenom bruksanvisningen en gång först innan programmering, för att lära dig funktionerna. Den senaste uppdaterade bruksanvisningen kan alltid hämtas från Ladda hem Resetknappen Teknisk data och felsökning Anslutningar/inkoppling Ref:5325

2 Handprogrammeraren PROGRAMMERINGSENHETENS FUNKTIONER Avant programmeras med en universal programmeringsenhet. Denna bruksanvisning innehåller menyval för PCT 4.0 och PCT 3.0, se sidan 10. Om PCT 4.0 ansluts till en äldre visas menyvalen enligt det äldre enklare sättet. MENYVAL PCT 4.0 Konfiguration av UHF-ingångarna. Val av utkanaler och system för varje programmerbara förstärkardel samt finjustering av utnivån. Välj utgångsnivå för UHF (avgör VHF- och FM-nivå) och slope. Val av inställningar för parabolingång. Val av inställningar för VHF-ingång Val av inställningar för FM-ingång Menyutseende med firmware 2.0 eller senare har det nya menyutseendet enligt sidan 3 till 9. För äldre se sidan 10 till 17. UNDERMENYVAL PCT 4.0 Filterstatus (information om nivåerna). Språkval. CDC adress Fabriksinställning Kod för att låsa Avanten. KNAPPAR Stegar uppåt genom menyvalen. Stegar nedåt genom menyvalen. Länge: Aktiverar/Avaktiverar undermenyn Kort: För val i undermenyn Länge: Aktiverar och lagrar utförda inställningar (från alla menyer). Kort: Stegar vidare till nästa menyval. Länge (långt tryck) När information säger att knappen skall tryckas Länge så är det ca 3 sekunder. Kort (snabbt tryck) När det står Kort så är det ett snabbt tryck. LYSDIODER A Indikerar huvudmenyn B Indikerar undermenyn C Indikerar lagringsläge. När programmeringsenheten ansluts till visas först: 1. Firmware-version för handprogrammerare. 2. Firmware-version för. När alla inställningar är utförda, tryck -knappen (grön lysdiod på ovansidan tänds), så startar den automatiskt nivåjusteringen och inställningarna lagras i Avant. PTC 4.0 firmware Version 4.02 Unit Firmware Version: 2.00 Oberoende på menyval (förutom finjustering av enskild kanals utnivå) kan den automatiska nivå justeringen påbörjas när så önskas med - knappen. OBS! Se till att båda utgångarna (MATV samt MATV+FI) är avslutade med 75Ω. Ej använda ingångar behöver inte avslutas. 2

3 Programmering VAL AV SPRÅK Val av menyspråk innan programmering utförs i den Utökade menyn. -knappen länge för att aktivera den utökade menyn. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Länge för att lagra inställningen. Selección de idioma Español Language selection English KONFIGURATION AV UHF-INGÅNGARNA MENY 1. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att lagra och injustera. Aktiverat val i displayen= blinkar Lysdiod A tänds. Exempel nedan, enligt displaybild till höger. UHF-ingång 1 Är ställd för sju programmerbara kanaler, (1-7) och aktiverad för automatisk DC-matning (Auto) till mastförstärkare. UHF Config s U1: 7 Auto U2: 2 ON U3: 1 OFF Val i denna menyn Konfiguration UHF-ingångar 24V ut auto/av/på s= har inte lagrats med vald konfiguration UHF-ingång 2 Är ställd för två programmerbara kanaler och DC-matning är aktiverad (ON). UHF-ingång 3 Är alltid tilldelad en programmerbar kanal och DC-matning är avaktiverad (OFF). 3

4 KONFIGURATION AV FILTERNA MENY 2. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att injustera och lagra inställningarna. Aktiverat val i displayen= blinkar Lysdiod A tänds. Programmering av filterna innehåller val av kanal, vald som analog eller digital samt utnivåjustering (Offset) av enskild kanal. OBS! Utnivåjusteringen kan bara utföras efter att vald konfiguration är injusterad och lagrad. -knappen för att aktivera (börjar att blinka) första positionen i filter. Använd -knapparna för val av kanal. Med varje knapptryck väljs en kanal mellan och visas i två steg, först som analog (A) och därefter som digital (D). Välj nästa position för programmering med -knappen eller välj nästa filter för programmering med -knappen. Efter sista filtret så visas nästa menyval när -knappen trycks in. Om en felaktig programmering utförs, så börjar ERROR! att blinka. Om ett filter inte används skall det ställas i läge Av, genom att välja. Vid grannkanaler så skall dessa programmeras i samma filter. För varje justering (1 db åt gången) av Offset, så kontrolleras nivån om det är möjligt att öka/minska nivån. Om nivån går tillbaka till föregående värde så är justering inte möjlig. Filter 1 s 22D 23A Offset: +0dB Val i denna menyn Kanal Analog- eller digitalkanal Justering av enskilt filter s= har inte lagrats med vald konfiguration ERROR! s 22D 22D Offset: +0dB Filter Offset: +0dB Filter 2 22D Offset: +2dB 4

5 KONFIGURATION UTNIVÅ MENY 3. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att injustera och lagra inställningarna. Aktiverat val i displayen= blinkar Lysdiod A tänds. Utnivån kan justeras mellan dbµv Slope kan justeras mellan 0 9 db. Inställning av förbetoning gäller endast de programmerbara UHF-kanalerna. Kanalerna i bredbandsingången påverkas inte av denna inställning. Inställningen utgår från den högsta UHF-utkanalen. Ex. Följande inställning är programmerad, kanal 25/31/53/62, utnivå U110, och slope PE7. Den högsta kanalen (K62) får 110dBµV och den lägsta kanalen (K25) får 103dBµV. Output level OL: 105dBµV UHF EQ: 0dB Val i denna menyn Utnivå Slope för UHF s= har inte lagrats med vald konfiguration KONFIGURATION SATELLIT MENY 4. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att injustera och lagra inställningarna. Aktiverat val i displayen= blinkar Lysdiod A tänds. IF dämpning kan justeras mellan 0 24 db. FI Config Att: 0dB EQ: 0dB LNB: 0V/ Val i denna menyn Dämpning satellit Slope satellit LNB inställningar IF slope kan väljas mellan 0 12 db. Val av 13/18 volt och 22 KHz. 5

6 KONFIGURATION VHF MENY 5. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att injustera och lagra inställningarna. Aktiverat val i displayen= blinkar Lysdiod A tänds. -knappen för att aktivera (börjar att blinka) VHF val. Använd - knapparna för att aktivera/avaktivera VHF-ingången. OBS! Utnivå justeringen (Offset) kan bara utföras efter att vald konfiguration är injusterad och lagrad. VHF Config s VHF: OFF Offset: +0dB Val i denna menyn VHF ingång av/på Justering av VHF utnivå s= har inte lagrats med vald konfiguration För varje justering (1 db åt gången) av Offset, så kontrolleras nivån om det är möjligt att öka/minska nivån. Om nivån går tillbaka till föregående värde så är justering inte möjlig. VHF Config VHF: ON Offset: +2dB KONFIGURATION FM MENY 6. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att injustera och lagra inställningarna. Aktiverat val i displayen= blinkar Lysdiod A tänds. -knappen för att aktivera (börjar att blinka) FM val. Använd - knapparna för att aktivera/avaktivera FM-ingången. OBS! Utnivå justeringen (Offset) kan bara utföras efter att vald konfiguration är injusterad och lagrad. FM Config s FM: ON Offset: +0dB Val i denna menyn FM ingång av/på Justering av FM utnivå s= har inte lagrats med vald konfiguration För varje justering (1 db åt gången) av Offset, så kontrolleras nivån om det är möjligt att öka/minska nivån. Om nivån går tillbaka till föregående värde så är justering inte möjlig. FM Config FM: ON Offset: +2dB 6

7 PROGRAMMERING UTÖKAD MENY STATUSMENYN -knappen länge för att aktivera den utökade menyn. -knappen Kort för att hoppa till nästa menyval. Denna meny är en informationsmeny och är uppdelad i tre delar. 1. Talar om att inställningarna inte är injusterade och lagrade. 2. Visar resultatet efter att injustering är utförd. 3. Visar om är aktiverad med lösenord. Status info s Unit is not adjusted F1 F2 F3ø F4 F5 F6 F7 F8 F9 F0ø VHF FMø Status info p The unit has password SPRÅKVAL -knappen länge för att aktivera den utökade menyn. -knappen Kort för att hoppa till nästa menyval. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Länge för att lagra inställningen. Språkval för menyerna är Engelska och Spanska. Selección de idioma Español Language selection English CDC ADRESS -knappen länge för att aktivera den utökade menyn. -knappen Kort för att hoppa till nästa menyval. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Länge för att lagra inställningen. CDC address CDC-adress används endast om en CDC-enhet (5052) installeras i centralen för styrning av anläggningen över modem. En unik adress måste väljas på respektive enhet. 7

8 FABRIKSINSTÄLLNING -knappen länge för att aktivera den utökade menyn. -knappen Kort för att hoppa till nästa menyval. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Länge för att lagra inställningen. Om skall återställas till fabriksinställning så välj YES med - knapparna och verställ med -knappen kort. Load default settings? NO Load default settings? YES AKTIVERA LÅSKOD -knappen länge för att aktivera den utökade menyn. -knappen Kort för att hoppa till nästa menyval. -knappen kort för att aktivera det val som skall ändras. -knapparna för önskat val. -knappen Länge för att lagra inställningen. levereras utan låskod. För att aktivera låskod så skall en fyrsiffrig kod kappas in. Inga inställningar eller injustering kan utföras om en låskod är vald. OBS! Används med försiktighet. Om koden glöms måste Avanten skickas in till Macab för att återställas till fabriksinställning. Ändra respektive siffra med -knapparna och stega mellan siffrorna med -knappen kort. -knappen länge för att aktivera låskoden. Låsa upp: Menyn låses upp genom att utföra ovanstående procedur. Password Filter 1 p 22D 23A Offset: +0dB p visar låst meny Status info p The unit has password Statusmenyn visar att låskod är aktiverad. 8

9 SPARA OCH LAGRA INSTÄLLNINGAR -knappen Länge för att lagra inställningen. När valda inställningar justeras och lagras så visas information i displayen om hur detta fortgår. Nedanstående meddelande kan visas i displayen. Sparar informationen i minnet. Startar injusteringen. Ingångarna anpassas. UHF nivåer anpassas. Apassning av respektive filter. Anpassninga av VHF-ingången. Anpassninga av FM-ingången. Anpassninga av utnivån. Injustering av högsta kanalen till vald utnivå. Vid eventuella felmeddelande om för hög eller låg nivå finns två val. 1. -knappen kort för att utföra injusteringen igen. 2. -knappen Kort för att hoppa över injusteringen och gå vidare med injusteringen. Programming and saving parameters... Injustering och lagring av parametrar har påbörjats. Adjusting filter: 1... Injustering av filter 1 utförs. Filter: 1 Input signal LOW LEVEL Låg insignal för filter 1. Skipping filter: 1... Hoppa över injustering av filter 1 med -knappen. F1 F2 F3ø F4 F5 F6 F7 F8 F9 F0ø VHF FMø Resultat efter utförd injustering. 9

10 Programmering med PCT 3.0 Meny = M för att stega i menyn Undermeny = U ca 3 sekunder för att aktivera/avaktivera av undermeny 1 E9 0 1 AU 2 on 3 of CLr 2 1C -- 1A21 1d36 1. M: Val av UHF-ingångar (sid. 5) U: #24V ut auto/av/på #Radera inställningar 9 2C 9C2.4 9C M: Kanalfilterprogrammering (sid. 6) U: # Klusterprogrammering # Val analog/digitalkanal 3. M: Val utnivå UHF (sid. 7) U: # Manuel finjustering av utnivå per kanal 0C M: Val av slope (sid. 7) U: # Låsa enhet med PIN-kod 5. M: Val av satellitdämpning (sid. 8) U: # Val av satellitslope 3 4 U115 PE 0 1U 1 2U M: Val LNB spänning (sid. 8) U: # Val av 22kHz tonstyrning 7. M: Val av VHF av/på (sid. 9) U: # Manuel finjustering av VHF utnivå 8. M: Val av FM av/på (sid. 9) U: # Manuel finjustering av VHF utnivå 5 F1- - EF12 9. M: Val av adress för CDC-enhet. 6 7 t - - u - - to 0 u 2 to22 LYSDIODER A Indikerar Inställningsläge B Indikerar Kanalläge C Indikerar Nivåläge KNAPPAR 8 9 FM - - A001 u 1 Stegar uppåt genom menyvalen. Stegar neråt genom menyvalen. Länge: Aktiverar undermenyn Kort: För val i undermenyn Länge: Aktiverar och lagrar utförda inställningar. Kort: Stegar vidare till nästa menyval. 10

11 Injustering & lagring Meny = M Länge för att stega i menyn 1 GrAb 2 AJUS 1. GrAb: Lagrar inställningarna i minnet (sid. 10) 3 U AJUS: Startar injusteringen (sid. 10) 3. U: Injustering av UHF (sid. 10) : Injustering av varje kanalfilter (sid. 10) 4 5 n - - u - - Kanalfilter 1 9 samt 0 ställs. Varje filter visas i displayen under injusteringen. 5. u: Injustering av VHF (sid. 10) Utförs ej om VHF är avstängd 6. FM: Injustering av FM (sid. 10) Utförs ej om FM är avstängd 7. vout: Injustering av utnivå (sid. 10) 8. U: Injustering av högsta UHF-kanalen till vald utnivå (sid. 10) 6 FM uout 8 U

12 Beskrivning av menyerna KONFIGURATION AV UHF-INGÅNGARNA MENY 1. Menyn aktiveras direkt när handprogrammeraren kopplas in. -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att aktivera/avaktivera undermenyn. -knappen Länge för att lagra och injustera. -knapparna för önskat val. Lysdiod A tänds. UHF-ingång 1 är ställd för nio programmerbara kanaler, (1-9). UHF-ingång 2 är avstängd (ej ansluten). E9 0 UHF-ingång 1 är ställd för 7 programmerbara kanaler, (1-7). UHF-ingång 2 är ställd för 2 programmerbara kanaler, (8-9). E7 2 UHF-ingång 1 är ställd för 6 programmerbara kanaler, (1-6). UHF-ingång 2 är ställd för 3 programmerbara kanaler, (7-9). E6 3 UHF-ingång 3 är alltid tilldelad programmerbar kanal 0. UNDERMENY (SPÄNNING UT) Automatisk 24 volt matning till förförstärkare, kan ställas i tre lägen. Välj Auto, Av eller På 1 AU = Automatisk 24V ut för förförstärkare. 2 on = Kontinuerlig 24V ut för förförstärkare. 3 of = Ingen 24V ut. 1 AU 2 on 3 of RADERA KANALINSTÄLLNINGAR Vid aktiverad undermeny så kan läget Radera startas, visas i menyn med CLr. Alla UHF kanalfilter raderas då och ställs till Av = inga kanaler programmerade. -knappen Länge för att aktivera Radera. -knappen Länge för att acceptera raderingen. -knappen Länge för att återgå till undermenyn utan att radera. CLr 12

13 VAL AV UTKANAL FÖR UHF-INGÅNGARNA. MENY 2 -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att aktivera/avaktivera undermenyn. -knappen Länge för att lagra och injustera. -knapparna för önskat val. Lysdiod A tänds i menyläge. Lysdiod B tänds när undermenyn aktiveras. I detta läge kan kanalfilterna ställas som singelkanal (UHF-utkanal 21-69) för varje programmerbar kanal 1-9. Kanalerna programmeras då som analoga. I undermenyn kan kanalfilterna ställas som antingen analog eller digital samt klusterprogrammeras. Första siffran visar vilket kanalfilter som är valt. De två sista siffrorna visar vald utkanal. Om displayen visa kombinationer med ex. 1 3c så är kanaler programmerade i kluster, se nedan. OBS: Om någon av de programmerbara kanalerna inte används måste de ställas i läge Av genom att välja. Om inställningen börjar blinka har samma utkanal programmerats på två platser. Exempel (1C ) = Ingen kanal vald i filter 1 (1C21) = Kanal 21 vald i filter 1 (singelkanal) (1 2c) = Två kanaler valda i filter 1 (kluster) (1 3c) = Tre kanaler valda i filter 1 (kluster) (1 4c) = Fyra kanaler valda i filter 1 (kluster) (1 5c) = Fem kanaler valda i filter 1 (kluster) 1C c C blinkar i huvudmenyn när en kanal har valts som digital. Detta visar att det är en digital kanal utan att undermenyn måste aktiveras för kontroll. UNDERMENY (FILTERPROGRAMMERING) I undermenyn så kan kanalerna programmeras för antingen analog eller digital mottagning. Dessutom kan klusterprogrammering utföras med en till fem, analoga eller digitala kanaler. -knappen och displayen börjar blinka. Växla mellan analog (A) eller digitalläge (d) med -knapparna. -knappen Kort för att hoppa till nästa steg i klusterprogrammering (punkten skiftar plats). OBS! Displayen kommer att blinka om samma kanal programmeras i två olika filter eller om det blir överlapp i klusterprogrammering. Exempel (punkten visar vilken klusterposition som är vald) (1A.) = Ingen kanal i klusterposition ett. (1A3.2) = Kanal 32 analog vald i klusterposition två. (1d.33) = Kanal 33 digital vald i klusterposition tre. (1.A ) = Ingen kanal vald i klusterposition fyra. 1A3.2 (1A 35) = Kanal 35 analog vald i klusterposition fem (ingen punkt visas här). 13

14 VAL AV UTNIVÅ MENY 3 -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att aktivera/avaktivera undermenyn. -knappen Länge för att lagra och injustera. -knapparna för önskat val. Lysdiod A tänds i menyläge. Lysdiod C tänds när undermenyn aktiveras. Ställ önskad utnivå för UHF-kanalerna. Beroende på denna nivån ställs VHF- och FM-nivån automatiskt 5-8dB under UHF. Nivån kan ställas mellan dBµV beroende på antal kanaler. U110 UHF-utnivå 110dBµV u110 UNDERMENY (MANUELL JUSTERING AV UHF-NIVÅ) Efteråt när inställningarna är injusterade och lagrade i Avanten, kan varje kanalfilter justeras manuellt. Displayen blinkar under justeringen och det nya värdet lagras direkt samt visas i displayen. Om ingen förändring visas så var manuell justering inte möjlig att utföra. Beroende på inställning och nivåer så kan värden ställas mellan 9 till +9. OBS! Om -knappen trycks in länge så startar automatiskt en ny nivåjustering och eventuell manuell justering åtställs. -knappen Kort för att hoppa till nästa kanalfilter. -knapparna för att öka eller minska värdet. (1U 1) = Kanalfilter 1 ökat med 1dB (3U 2) = Kanalfilter 3 minskat med 2dB 1u 1 3u 2 VAL AV SLOPE (FÖRBETONING) MENY 4 -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att aktivera/avaktivera undermenyn. -knappen Länge för att lagra och injustera. -knapparna för önskat val. Lysdiod A tänds i menyläge. Lysdiod A, B och C tänds när undermenyn aktiveras. Slope kan ställas mellan 0 9dB. Inställning av förbetoning gäller endast de programmerbara UHF-kanalerna. Kanalerna i bredbandsingången påverkas inte av denna inställning. Inställningen utgår från den högsta UHF-utkanalen. Ex. Följande inställning är programmerad, kanal 25/31/53/62, utnivå U110, och slope PE7. Den högsta kanalen (K62) får 110dBµV och den lägsta kanalen (K25) får 103dBµV pe 7 UNDERMENY (LÅSKOD) Avant levereras utan låskod. För att aktivera låskod så skall en fyrsiffrig kod kappas in. Inga instälningar eller injustering kan utföras om en låskod är vald. OBS! Används med försiktighet. Om koden glöms måste Avanten skickas in för att återställas till fabriksinställning. 14

15 VAL AV IF DÄMPNING (SATELLITINGÅNGEN) MENY 5 -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att aktivera/avaktivera undermenyn. -knappen Länge för att lagra och injustera. -knapparna för önskat val. Lysdiod A tänds i menyläge. Lysdiod C tänds när undermenyn aktiveras. Kan ställas för en dämpning mellan 0-12dB. För att ställa den till Av, välj FI. (F1 ) = IF dämpning är ställd i läge Av. FI UNDERMENY (IF SLOPE) IF Slope kan ställas mellan 01 19dB. (EF12) = IF slope med 12dB. EF 12 VAL AV LNB-SPÄNNING MENY 6 -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att aktivera/avaktivera undermenyn. -knappen Länge för att lagra och injustera. -knapparna för önskat val. Lysdiod A tänds i menyläge. Lysdiod C tänds när undermenyn aktiveras. Val av önskad LNB-spänning för satellitingången. Välj Ingen, 13 eller 17 Volt. (t 13) = 13 volt LNB-spänning vald e 13 UNDERMENY (LNB TON 22KHZ) Om LNB spänning är vald i förregående meny så kan 22kHz tonstyrning väljas. Välj to 0 = Av och to22 = På. Om LNB spänning är ställd till Ingen så visas to-- i denna menyn. (to 22) = 22kHz tonstyrning vald till På e o22 15

16 VHF-INGÅNG (AV/PÅ) MENY 7 -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att aktivera/avaktivera undermenyn. -knappen Länge för att lagra och injustera. -knapparna för önskat val. Lysdiod A tänds i menyläge. Lysdiod C tänds när undermenyn aktiveras. VHF-ingången kan ställas antingen för u -- = Av eller u on = På. (u ) = VHF-ingång är ställd i läge Av. u - - UNDERMENY (MANUELL JUSTERING AV VHF-NIVÅ) Efter att inställningarna är injusterade och lagrade så kan VHF-nivån justeras manuellt. Displayen blinkar under justeringen och det nya värdet lagras direkt samt visas i displayen. Om ingen förändring visas så var manuell justering inte möjlig att utföra. Beroende på inställning och nivåer så kan värden ställas mellan 9 till +9. (u 2) = VHF-nivå minskat med 2dB u 2 FM-INGÅNG (AV/PÅ) MENY 8 -knappen Kort för att hoppa till nästa menyval. -knappen Länge för att aktivera/avaktivera undermenyn. -knappen Länge för att lagra och injustera. -knapparna för önskat val. Lysdiod A tänds i menyläge. Lysdiod C tänds när undermenyn aktiveras. FM-ingången kan ställas antingen för FM-- = Av eller FMon = På. (FM ) = FM-ingång är ställd i läge Av. FM - - UNDERMENY (MANUELL JUSTERING AV FM-NIVÅ) Efter att inställningarna är injusterade och lagrade så kan FM-nivån justeras manuellt. Displayen blinkar under justeringen och det nya värdet lagras direkt samt visas i displayen. Om ingen förändring visas så var manuell justering inte möjlig att utföra. Beroende på inställning och nivåer så kan värden ställas mellan 9 till +9. Om FM-ingång är ställd till Av så visas FM - i denna menyn. (FM 2) = FM-nivå minskat med 2dB FM 2 CDC ADRESS CDC-adress används endast om en CDC-enhet (5052) installeras i centralen för styrning av anläggningen över modem. En unik adress måste väljas på respektive enhet. a001 16

17 Nivåjustering -knappen Länge så startar den automatiska injusteringen. I displayen på programmeringsenheten visas information om vad som sker och eventuella problem, som låg eller hög nivå. Under nivåinställningen visas en bokstav eller siffra med två streck efter varandra (ex. FM- - vid korrekt nivå), vilka visar vilken förstärkardel som är under injustering. (GrAb) = Lagrar inställningarna i minnet (AJUS) = Startar injusteringen (U - -) = UHF injusteringen startar (n - -) = varje separat kanalfilter justeras (u - -) = VHF injusteringen startar ej om VHF är avstängd (FM - -) = FM injusteringen startar ej om FM är avstängd (vout) = Utnivå injustering (U - -) = Injustering av högsta kanalen till vald utnivå Om någon ingång inte är ansluten så stoppas inställningen och -knappen måste tryckas in igen. Om nivåfel uppstår under inställningen av förstärkarna visas ett felmeddelande i displayen. OBS: Om en felaktig nivå upptäcks fortsätter inte den automatiska inställningen. Därefter finns två möjligheter (A eller B) att fortsätta installationen. Låg nivå visas som ex. FM Hög nivå visas som ex. FM För låg nivå har upptäckts för programmerbar kanal 4 (UHF-ingång) För hög nivå har upptäckts för programmerbar kanal 4 (UHF-ingång) Fortsatt installation A. Kontrollera och ändra innivån. Starta därefter inställningen igen genom att trycka -knappen Kort. Denna procedur upprepas tills alla nivåer är korrekta. B. Fortsätt inställningen utan att ändra den felaktiga nivån genom att trycka -knappen Kort vilket visas som ex. FM... RESET-KNAPPEN Avant kan programmeras hemma innan installationen genomförs. När installationen är klar kan inställningarna utföras utan att programmeringsenheten används. Detta sker med hjälp av Reset-knappen, vilken finns till vänster om uttaget för programmeringsenheten. Programmera Avant med alla de inställningar, som gäller för anläggningen. därefter -knappen och den automatiska inställningen avslutas inom kort när ingen insignal upptäcks (mottagaren börjar inställningen på FM ingången och stannar där). Nu kan programmeringsenheten kopplas ur med de utförda inställningarna inlagrade i Avant. När installationen slutförs och alla ingångar samt utgång anslutits behövs bara Reset-knappen tryckas in. De tidigare inprogrammerade inställningarna kommer att köras och nivåerna ställs in på samma sätt som om -knappen används. Den gröna lysdioden (Ajuste/ Adjust) tänds under tiden som nivåer ställs in och lagras. Om något innivå fel upptäcks i de programmerbara kanalerna tänds den röda lysdioden (Error). Förändrad insignal Om insignalen till Avanten förändras och dålig bild uppstår så kan resetknappen tryckas in. Då görs en ny injustering och om innivåerna ligger inom gränserna så återställs Avanten med bra bild igen. 17

18 Tekniska specifikationer Ingång UHF1 UHF2 UHF3 FM BI/BIII MHz Sat IF Frekvensomr. (MHz) / Förstärkning (db) 51±3 41±2 44±2 35±2 39±2 42±2 45±2 Kanalkonfiguration Justerbar slope (db) Optimal innivå (dbµv) Justerbar förstärkning (db) 0 20* Off** Max Utnivå (dbµv) 117*** 111*** 111*** 111*** 117*** 123 Justerbar utnivå (dbµv) Brustal (db) 9 typ Undertryckning (db) 20 (±16MHz) 20 (±16MHz) 20 (±16MHz) (862MHz) Spänningsmatning (1) (V DC) 24**** 24**** **** /17 (22kHz) (Auto/På) (ma) Nätspänning (V AC) 230±15% 50/60Hz Effektförbrukning (W) max 32 Dämpning test uttag (db) 30 IP klass 20 * Automatisk reglering ** Programmerbar dämpning *** Utnivån beror på antal kanaler **** Automatisk spänningsmatning (kan även ställas i På eller Av). (1) Strömförbrukning Förförstärkare = 230mA LNB (13V) = 300mA LNB (17V) = 230mA Felsökning Felmeddelande E r r visas när -knappen aktiveras. Avant tillåter inte att samma utkanal används på de programmerbara kanalerna. När detta sker startar inte den automatiska inställningen, tryck -knappen och displayen visar första kanalen med felaktig programmering. Utnivån stämmer inte enligt programmerad utnivå. Kontrollera att den programmerade kanalen med högst frekvens har korrekt innivå enligt tabellen. Kanalen med högst frekvens används som referens vid inställning av utnivån. En för hög eller låg signal Den automatiska inställningen startar med ingångarna FM, BI/BIII och till sist de programmerbara kanalerna. I de fall FMoch BI/BIII-ingångarna inte är anslutna så stoppar injusteringen samt låg nivå indikeras i displayen. Detta påverkar inte de övriga ingångarna. -knappen och injusteringen startar igen. Även om en låg nivå indikeras så justeras nivåerna in och blir rätt så länge vald utnivå räcker till för vad Avanten kan förstärka. Utnivån stämmer inte för kanaler i bredbandsingång jämfört med ingångarna UHF1/2/3 Kanaler i bredbandsingången skall ligga mellan 70-74dBµV för UHF och då justeras dessa kanaler in till samma nivå jämfört med de programmerade kanalerna i ingångarna UHF1/2/3. Vid för hög insignal i bredbandsingången så uppstår intermodulationsproblem. VId för låg insignal så hamnar inte dessa kanaler lika som UHF-kanalerna i UHF-ingångarna. 18

19 UHF 1 V DC UHF 2 V DC UHF 3 FM BI/BIII V DC IF SAT 230 VAC Resetknapp Uttag programmerings enhet Utgång MATV Utgång MATV+FI/SAT UHF 3 UHF 1 UHF 2 FM BI/BIII UHF* 70 75dBµV Ref V * UHF kanaler in i bredbandsingången skall ligga mellan 70 75dBµV för att hamna i samma nivå som UHF-ingångarna. MATV+FI/SAT OBS! Se till att båda utgångarna (MATV samt MATV+FI/SAT) är avslutade med 75Ω. Ej använda ingångar behöver inte avslutas. MATV OBS! har två utgångar och ingen testutgång. Använd utgången MATV för användning av terrestsignal utan satellitsignal. Slutmotstånd Handprogrammerare 19

20 Macab AB (publ) vannhögsgatan 7, trelleborg. tel: fax: e -post: info@macab.se Prod.nr:
