1 T-0X Satellitmottagare Ref: 5537 Satellitmottagare 5537 programmeras med PCT-4.0 eller nyare Twin QPSK-PAL CI+FTA

2 Innehåll Innehåll...2 Satellitmottagare T-0X Delar i T-0X serien...3 Montering...3 Anslutningar...4 Handprogrammerare...5 Nätdelen Förstärkaren Programmering...8 Spara inställningar...8 Lysdioder...8 Programmering kodade kanaler...8 Utkanal-menyn...9 Utnivå...9 Inkanal-menyn...9 Service-menyn...9 Ljud-menyn...10 Monitor-meny Temperatur-meny...11 Utökad meny...12 Undertext-meny...12 Ljudläge-språk...13 Modulator-meny Modulator-meny Konfiguration-meny...14 Kanalsöknings-meny...15 Menyspråksval-meny...15 Spara inställningarna...15 Allmänt...16 PC-programmering...16 Teknisk specifikation...17 CCIR-tabell/Centerfrekvens...18 Satellitmottagare T-0X 5537 TOX 5537 är en mottagare som ersätter Ref Den tar emot en digital satellit-mux (QPSK). I enheten finns dubbla programmerbara modulatorer som båda är bredbandiga MHz. Via inbyggt CI (Common Interface) kan ett program avkodas och skickas vidare till modulatorn. Ytterligare ett program kan från samma Mux skickas vidare till modulator 2. (Endast FTA). Med kommande mjukvara går det att multiavkoda, dvs låta dubbla krypterade program passera genom CI-modulen. Detta förutsätter ett kort och ett abonnemang som stöder detta. TOX heter Televes senaste generation av enheter för professionella huvudcentraler. Serien är en vidareutveckling av T-05 vilket gör att man enkelt kan komplettera befintliga utrustningar. TOXenheterna kan monteras i samma rack/skena som T-05. Dock är drivspäningen 24 volt vilket gör att ny nätdel krävs, som klarar upp till 7 mottagare. 2

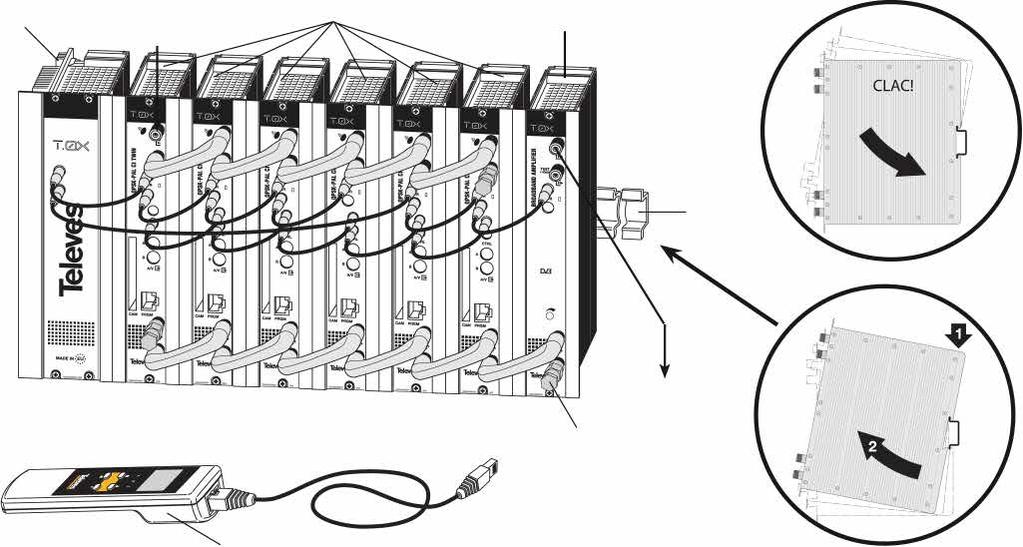

3 Delar i T-0X serien Mottagare TOX Ref: 5537, QPSK-PAL Twin 1xCI, stereo Transmodulator TOX Ref: 5630, DVB-S2-QAM TWIN Transmodulator TOX Ref: , DVB-S2 till COFDM Transmodulator TOX Ref: , DVB-S2 till COFDM med CI Transmodulator TOX Ref: , COFDM till COFDM-CI Transmodulator TOX Ref: , DVB-S2 till QAM-CI Twin Transmodulator TOX Ref: , COFDM till QAM-CI Processor analog och digital, TOX Ref: , Twin Förstärkare TOX Ref: 5575, MHz 44 db. 105 dbuv Nätdel TOX Ref: 5629, 24 volt, 5A Modulator TOX Ref: 5806, Twin 2xA/V CDC-IP management TOX, Ref: 5559 CDC-IP/GSM management TOX, Ref: Programmerare, PCT-5.0 Ref: Avant/T-05/TOX Tsuite, TOX Ref: , USB-Serial adapter and RJ45-serial link Låsbart skåp för TOX med fläkt, Ref: Montageskena TOX/05/03, Ref: 5071 Montagerack, insats 19, Ref: 5301, DT-1610/1700/T-05/TOX Slutmotstånd av F-typ med DC-spärr, Ref: 4061 Frontplatta TOX, Ref: 5673 Montering 5629 Sat-In RF ut

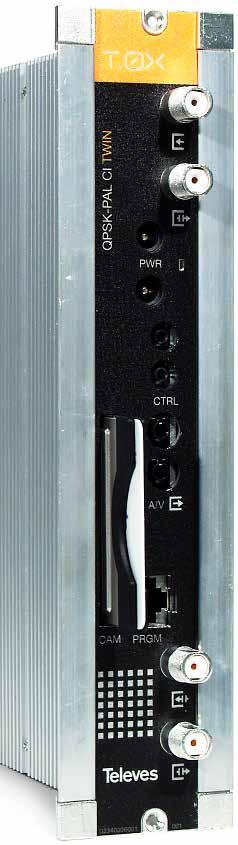

4 Anslutningar Satellitingång + DC Satellitsignal ut (loop) 2 x uttag för nätdel Status-lysdiod 2 x Kontrollbuss-anslutning Status-lysdiod Röd Ingen signal. Grön Modul A och B har låst in. Orange Systemstart/boot. Video/Audio ut Uttag för CA-modul Uttag för programmerare RF-ingång RF-utgång CA-modul För in kortet så den guldfärgade kontaktytan på kortet pekar mot framsidan av modulen. För in CA-modulen i enheten så framsidan av modulen är vänd mot vänster. Framsidan 4

5 Handprogrammerare PCT 4.0/5.0 Tryck -knappen Kort = Val av parametrar. Stega mellan siffrorna i menyn. = Aktivera menyval som skall ändras (aktiverat val blinkar). Tryck -knappen 3 sek = Aktivera/avaktivera utökad meny. Tryck -knappen Kort = Växla till nästa menyval. Tryck -knappen 3 sek = Lagra inställningar. Knapp = Ändra inställning (neråt) i menyn. Knapp = Ändra inställning (uppåt) i menyn. Ändra kontrasten i displayen Tryck och håll in -knappen + -knappen samtidigt. Justera kontrasten med pil-knapparna (upp/ner). När programmeringsenheten ansluts till 5537 visas först: 1. Firmware-version för handprogrammerare. 2. Firmware-version för PTC 4.0 firmware Version Unit Firmware Version: V:

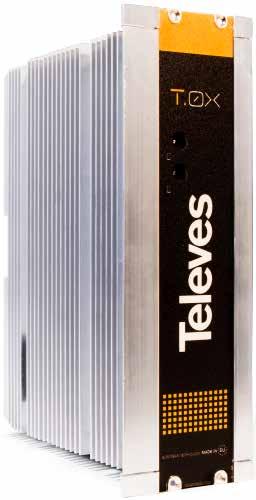

6 Nätdelen 5629 Strömmatning till modulerna 2 x Lysdiod (drift) Status lysdiod LED lyser = 24 V LED släckt = Kortslutning eller överlast. Nätanslutning 230 V Nätdelen kan strömförsörja max 7 mottagare + förstärkare 5575 och LNB. Max ström är 4 A per utgång. Båda spänningsutgångarna behöver anslutas om strömuttag på över 4 A behövs. En lång kabel medföljer för att kunna anpassa och dela upp spänningen. Technical data Power Supply 5629 Mains voltage V~50/60 Hz Output voltage 24 V Total max. current (output 1 + output 2) 24 V (5 A) Max voltage per output 24 V (4 A) Alternativt kan TOX modulator 5806 drivas av en enkel Stand Alone nätdel (24 V / 1,5 A). Art. nr:

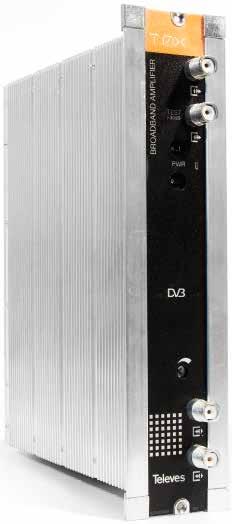

7 Förstärkaren 5575 RF-utgång Testuttag 30 db 2 x Anslutning för nätdel Lysdiod (drift) Utnivåjustering RF-ingång* RF-ingång* *Avsluta icke använd RF-ingång med 75 Ω slutmotstånd. Technical data amplifier 5575 Frequency range Connector Gain Power supply Regulation margin Consumption at 24 V Output level (60 db) Test socket MHz F 44 ±2,5 db 24 V 20 db 450 ma 105 dbµv (42 CH CENELEC) 30 db 7

8 Programmering Anslut programmeringsenheten till uttaget Program på framsidan av mottagaren. Första menyvalet Frekvens visas direkt i displayen. Tryck -knappen Kort = Aktivera menyval som skall ändras (börjar blinka). = Stega mellan siffrorna i menyer. Tryck -knappen 3 sek = Aktivera/avaktivera utökad meny. Tryck -knappen Kort = Växla till nästa menyval. Tryck -knappen 3 sek = Lagra inställningar. Knapp = Ändra inställning (neråt) i menyn. Knapp = Ändra inställning (uppåt) i menyn. Spara inställningar Alla inställningar kan när som helst sparas genom att trycka Knapp ca 3 sekunder. Data sparas och indikeras med Saving settings and restarting.... Saving settings and restarting... OBS: Om inställningarna inte lagras inom 30 sekunder försvinner dessa och programmering måste utföras igen. Lysdioder Lysdioderna på handprogrammeraren visar mottagarens status. Alla tre lysdioderna lyser när mottagaren är korrekt inställd med bra insignal. A=Visar om insignalen är korrekt B=Visar om QPSK demodulatorn har låst in. C=Visar om audio/video är synkroniserad (MPEG) OBS! Lysdiod C släcks även om en kanal inte kan låsa in, är en kodad kanal eller något fel i signalen. Programmering kodade kanaler Inställningar för kodade kanaler måste utföras i mottagardel B för att bilden skall kodas upp och visas. B INPUT Frec: Kbaud LNB: 13v22KHz Mottagardel B 8

9 Programmering Menyn Output Utkanal-menyn I denna menyn väljs önskad utkanal ( MHz), i kanalläge eller frekvensläge beroende på inställning för båda mottagarna ut (A och B). Även önskad utnivå ställs in här. Frekvensläge aktiveras i den utökade menyn, se sidan 13. Utnivå Utnivån kan ändras mellan 00 till 99 (ej db) samt OFF som stänger av modulatorn (A eller B). Välj 99 för max utnivå. 00 ger mer än 15 db lägre utnivå. Ställ utnivån mot maxnivå och sänk utnivå på förstärkaren (105 dbµv, 42 kanaler) till önskad utnivå i nätet. A OUTPUT Channel: C21 (474,25 MHz) Level: 99 A OUTPUT Frequency: (471,250 MHz) Level: OFF =>.00 MHz =>.25 MHz =>.50 MHz =>.75 MHz Menyn Input Inkanal-menyn I denna menyn väljs satellitmellanfrekvens, symbolhastighet samt LNB-inställningar (0 V, 13 V, 17 V med eller utan 22 khz). A INPUT Frec: Kbaud LNB: 13v22KHz OBS! 1: Uppstår en kortslutning när LNB-spänning har valts så blinkar lysdioden på fronten av mottagaren. 2: Programmering av kodade kanaler måste utföras under mottagardel B annars blir det ingen bild. Menyn Service Service-menyn I denna menyn väljs den kanal som skall sändas ut och visas i kabel-tv-nätet. Kanalnamn samt antal kanler i den valda muxen visas också. A SERVICE 1/5 TV 3 9

10 Programmering Menyn Audio Ljud-menyn Det finns två olika möjligheter att välja ljudinställningar, vilka är språk- eller index-läge. Se fler inställningar i den utökade menyn. Språk-läge I detta läge kan två olika språk väljas för ljudet. Enheten kontrollerar om förstavalet finns i utsändningen, sedan andra valet. Om ingen av dessa språk finns så väljs första ljudspråket, som finns i utsändningen för programmet. Hantering av ljudet kan ställas för stereo eller automatiskt och då kontrolleras den utsända signalens beskaffenhet. A AUDIO Audio 1: swe Audio: 2 swe Stereo A AUDIO Audio 1: swe Audio: 2 swe Automatic Info! Följande ljudval finns i stereoläge 5,5 MHz: Stereo och automatiskt. Index-läge I detta läge väljs önskat ljud bland de hittade utsända ljudspråken för det valde programmet. Info! Följande ljudval finns i stereoläge 5,5 MHz: Stereo, dual, vänster, höger och automatiskt. A AUDIO Audio 01/02 Audio: mode Stereo Andra ljudinställningar OBS! För fler varianter av ljudinställningare se tillverkarens (Televés) medföljande manual. Se sidan 12 för att ändra mellan språk- och indexläge. Se sidan 12 val av ljud i stereo- eller monoläge. 10

11 Programmering Menyn Monitor Monitor-meny 1 I denna menyn visas information om BER före Viterbi samt firmware-version för MPEG-dekodern. A MONITOR CBER: 2.4E 4 V.MPEG 3.11 Temperatur-meny I denna menyn visa information om temperaturförhållande i mottagaren. Temperaturen visas som en områdesskala för gällande temperatur samt högsta uppmätta temperatur. Reset av max-temperaturen kan utföras så kontroll kan utföras igen efter förändring i installationsmiljön. OBS! Om temperaturen ligger i område 6 10 så kontrollera ventilationen för installationen och eventuellt installera fläktar. TEMPERATURE Now: 03 Max: 06 reset 10 grader/steg 1--> > > > > > Etc... 11

12 Utökad meny Aktivera utökade menyval För aktivering av de utökade menyvalen, tryck och håll nere Knapp ca 3 sekunder. Tryck -knappen Kort = Aktivera menyval som skall ändras(börjar blinka). = Stega mellan siffrorna i menyer. Tryck -knappen 3 sek = Aktivera/avaktivera utökad meny. Tryck -knappen Kort = Växla till nästa menyval. Tryck -knappen 3 sek = Lagra inställningar. Knapp = Ändra inställning (neråt) i menyn. Knapp = Ändra inställning (uppåt) i menyn. Menyn Subtitles Undertext-meny Funktion finns för både DVB- och VBI-textning. Välj två olika språk och om första inte hittas så väljs det andra automatiskt. Undertextval kan även stängas av helt. A SUBTITLES Subt1: swe Subt2: off Ttx subt: aut Undertext-val Fyra olika varianter finns för val av undertexter. I de fall undertexter inte visas så måste val av text-tv-sida väljas som innehåller undertexter. Subt. OFF: Ingen text vald. Ttx subt: aut: Två val finns. I läget aut så söker mottagaren efter tillgänglig undertextning. Om en text-tv-sida knappas in så väljs denna om mottagaren inte hittar någon tillgänglig textning. DVB subt: Mottagaren söker och visar bara DVB textning. DVB + Ttx: Mottagaren söker både efter vanlig textning eller efter DVB textning (Prioritet). 12

13 Utökad meny Menyn Audio Mode Ljudläge-språk I denna menyn finns två olika val för ljudinställning. Språkval Två olika språk kan väljas och mottagaren söker automatiskt efter dessa val i satellitsignalen. Hittas inte första så väljs det andra. Om inget språk hittas så väljs det första språket i transpondern. AUDIO MODE Language AUDIO MODE Index Indexval Önskat språk väljs i listan av de hittade språken för det inställda programmet. I detta läge kan även val för stereo, vänster eller höger väljas. Menyn Modulator Modulator-meny 1 I denna menyn väljs modulationsdjup, bild/ljud bärvågsförhållande och ljudbärvåg (4,5; 5,5 (stereo med två bärvågor); 6,0; 6,5 MHz. Modulationsdjup Se lista 1 för gällande inställningar. Rekommenderad inställning är (2 = 75,5 %) Ljudbärvågsförhållande 1 Det finns 2 olika val mellan 12 och 16. Rekommenderad inställning är 16 db). A MODULATOR PictS: 16 Sound: 5.5MHz Lista 1 1 = 68,5% 2 = 72% 3 = 75,5% 4 = 77% 5 = 79% 6 = 80% 7 = 81% 8 = 82,5% Ljudbärvåg När 5,5 MHz väljs så är det stereo med två ljudbärvågor. Övriga val (4.5, 5.5, 6.0 och 6.5) är monoljud. 13

14 Utökad meny Modulator-meny 2 I denna menyn finns val för ljudnivå, ljudbärvågsförhållande 2 samt bildformat. A MODULATOR S.Dev: 09 PictS 2: 18 Letterbox Ljudnivå Ljudnivån kan ställas mellan 00 och ger en högre ljudnivå än 00. För låg eller hög ljudnivå kan orsaka ljudproblem Ljudbärvågsförhållande 2 Val finns för 18 db, 20 db, 22 db, 24 db. Rekommenderad inställning är 18 db). Videoformat Tre olika val finns för bildformat. Letterbox, Pan&Scan och Full Screen. Menyn CONFIG Konfiguration-meny I denna menyn finns val för CDC-adress samt val för kanaltabell eller frekvensläge. CONFIG CDCAddr: 001 Chan. tables CCIR N.Z Ind CDC adress CDC adress behöver bara ändra om en CDC-enhet installeras i centralen tillsammans med mottagaren. Används för kontoll lokalt eller på distans. CONFIG CDCAddr: 001 Mode: Frequency Fabriksinställd på 001. Måste ändras till en unik adress på respektive enhet. Kanaltabell/frekvensläge Här kan olika kanaltabeller väljas samt frekvensläge, vilket måste användas när S-kanaler skall programmeras. Fabriksinställd på CCIR. Se frekvenstabell på sidan 19 14

15 Utökad meny Menyn SCAN TRANSP Kanalsöknings-meny I denna menyn kan en ny forcerad kanalsökning utföras. Kan användas om alla kanaler inte har hittas eller visas felaktigt. SCAN TRANSP Press or To scan again Menyn Language Menyspråksval-meny I denna menyn väljs önskat menyspråk. Val finns för Engelska, Spanska och Tyska. LANGUAGE English Menyn CAM Val av CAM-modell-meny I denna menyn väljs vilken modell av CAM, som är ansluten. Val finns för professionell och Normal. CAM Mode Normal Spara inställning och kanalsökning Spara inställningarna Tryck knappen i ca 3 sekunder för att lagra inställningen. Om inställningarna inte sparas inom 30 sekunder så återgår mottagaren till förregående inställningar. Så fort korrekt inställning av mottagaren har skett och mottagaren låser in, så startar en automatisk kanalsökning. Denna kan ta olika lång tid beroende på hur många kanaler som muxen innehåller. Processing Channels visas i displayen och under kanalsökning kan inga inställningar utföras. Saving settings and restarting... Processing Channels.. Se sidan 8 för vad lysdioderna visar vid problem. 15

16 Allmänt CDC PC-mjukvara PC-programmering Mottagaren kan programmeras antingen lokalt på plats eller utifrån genom modem. Lokalt Med PC-program (kontroll-mjukvara 2.13 eller nyare) och en speciell programmeringskabel. Externt För att kunna ansluta utifrån, måste en kontrollenhet (Ref ) anslutas i centralen tillsammans med modem (telefon eller GSM). Kontrollenheten ansluts sedan till mottagaren samt övriga enheter i TOX-serien. Kontakta din leverantör för mer information eller se 16

17 Teknisk specifikation Technical Specifications Receiver 5537 QPSK demodulator LNB powering 13/17V (±0.5 V) / OFF. 22 KHz (±2 khz) (Selec. ON/OFF) VSWR input (75 ohm) >7 db ( MHz) Input symbol rate MS/s Input through losses <1.5 db ( MHz) Symbol rate Input frequency MHz Capture range ±960 ppm Frequency steps 1 MHz Roll-off factor 35% Locking margin ±1 MHz (<5 Mbaud), ±2 MHz (5-10 Mbaud), ±5 MHz (>10 Mbaud) FEC 1/2, 2/3, 3/4, 5/6, 7/8 Input level dbµv ( 65 till 25 dbm) MPEG-2 Video decoding Input format 1 MPEG-1 Chrominance format: 4:2:0 Decoding ISO/IEC Video resolution Max. 720 x 576 Input format 2 MPEG-2 WSS signaling Active Decoding ISO/IEC (MP@ML) PAL subtitle insertion Active TS input rate Max. 90 Mbits/seg Video rate 1,5 a 15 Mbits/seg Output RJ45 connector MPEG-2 Audio decoding Input format MPEG-1, MPEG-2 Audio output Stereo, Dual Decodification LAYER 1, LAYER 2 RF output Output frequency MHz VSWR output (75 ohm) 10 db min. 14 db tip. Frequency steps 250 KHz Through losses <1.5 db ( MHz) Maximum output level 80 dbµv ±5 db Spurious level 55 dbc min. >60 dbc tip. Regulation margin >15 db General 24 V: 550 ma typ (without CAM inserted and without LNB powering) Consumption 24 V: 750 ma typ. (with CAM inserted or LNB powering). 24 V: 850 ma typ.(with CAM inserted and LNB powering). Protecion level IP20 17

18 CCIR-tabell/Centerfrekvens B1 Band Kanal Frekvens (Bildbärvåg) S-band I Band BIII Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) Centerfrekvens Band Kanal Frekvens (Bildbärvåg) Centerfrekvens K K K S1* S2* S3* S4* S5* S6** S S S S K K K K K K K K S-band II S-band III S S12* S S S S S S S S S S S S24* S25* S S S S S S S S33* S34* S S S37** S S S S B IV-UHF K K K K K K K K K K K K K K K K K K K K K K K K K B V-UHF K K K K K K K K K K K K K K K K K K K K K K K K * På grund av risk att störa radiotrafik får dessa TV-kanaler ej användas i kabel-tv-nät. ** Dessa kanaler bör undvikas av risk att störa eller störas av amatörradio. 18

19 Denna sida är lämnad tom 19
