DT-1610S QPSK - PAL. Innehåller även. Menyval och data för inbyggnadsmodulator Data för bredbandsförstärkare. Svensk
|
|
- Sofia Hansson
- för 8 år sedan
- Visningar:
Transkript

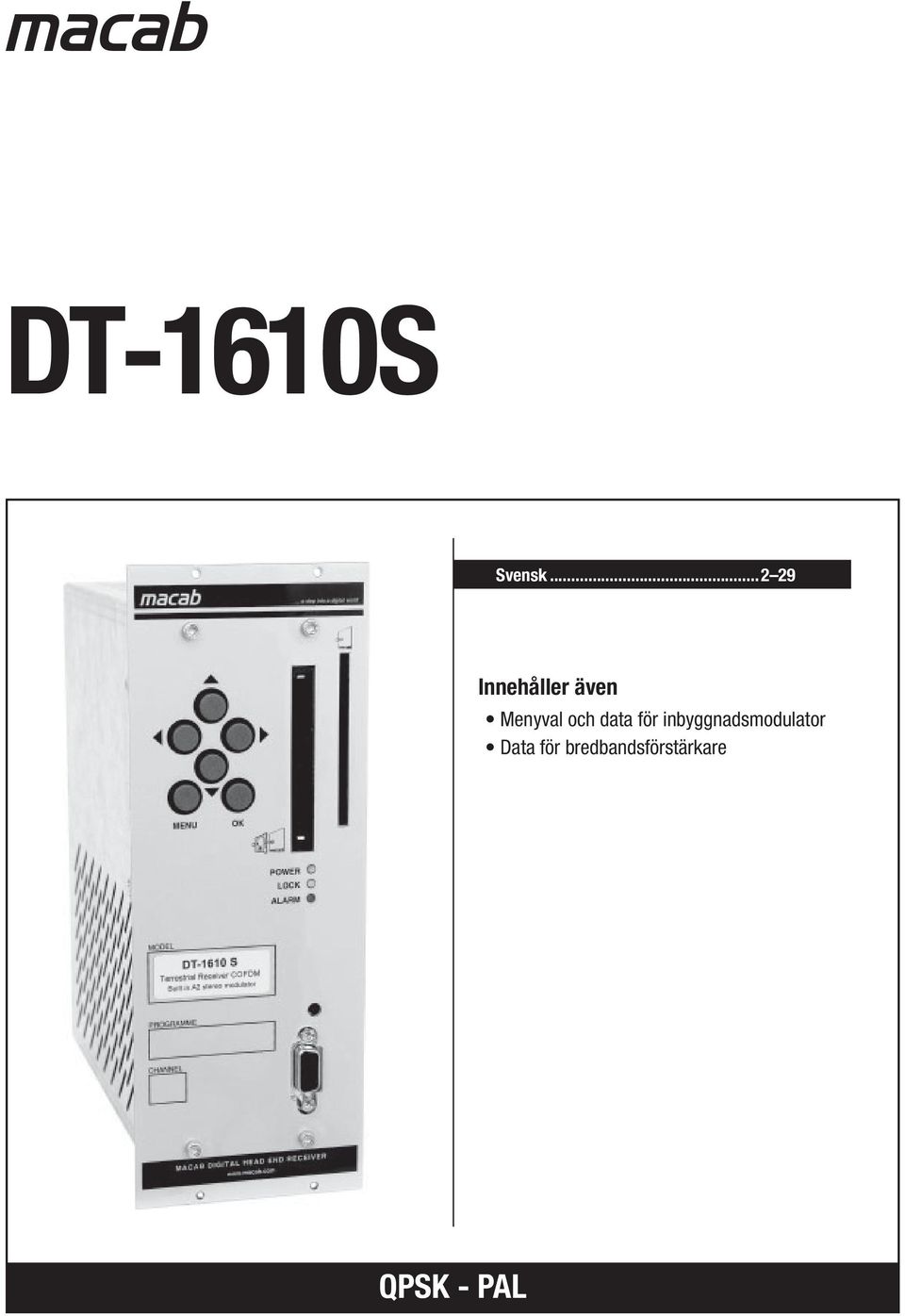

1 DT-1610S Svensk Innehåller även Menyval och data för inbyggnadsmodulator Data för bredbandsförstärkare QPSK - PAL

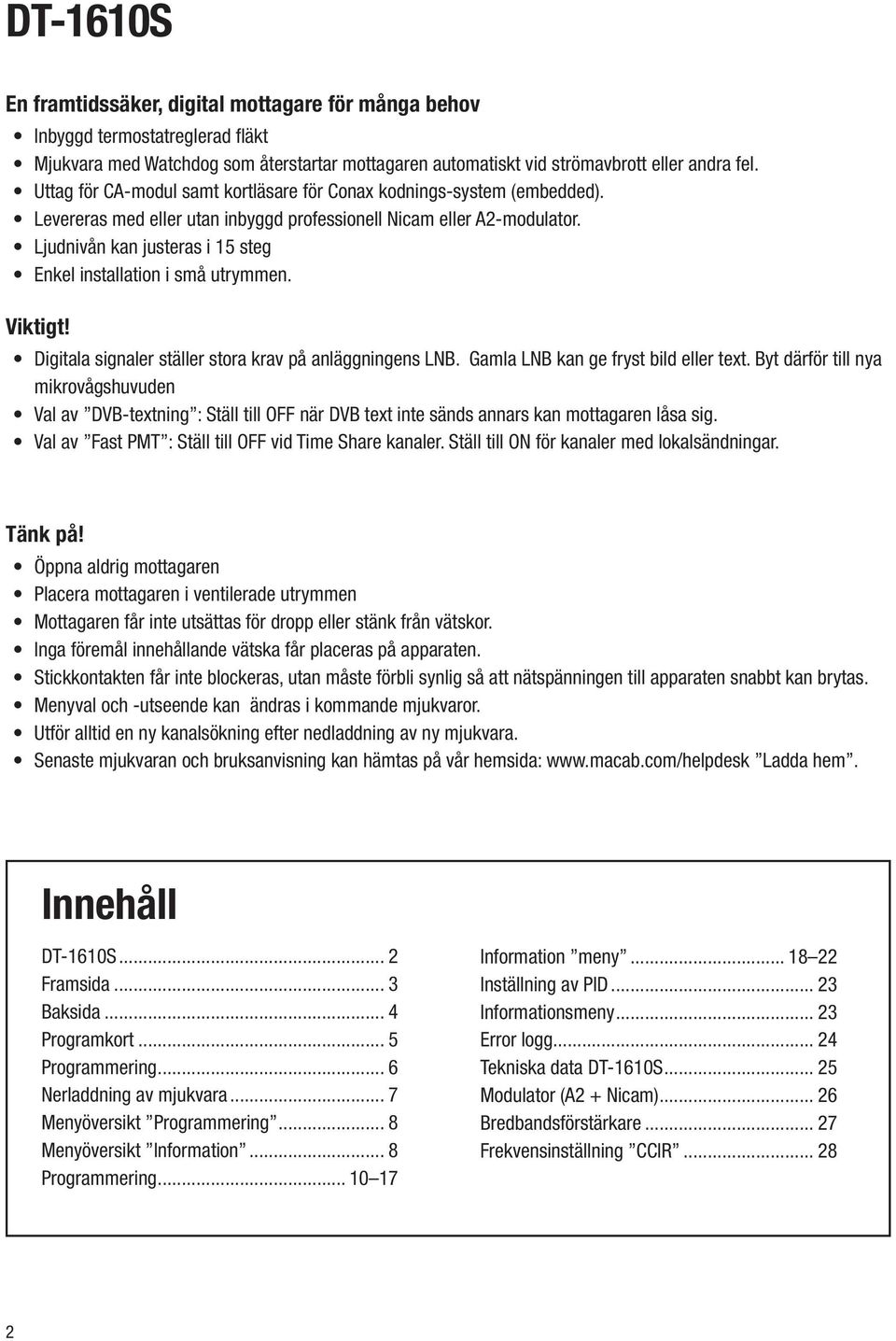

2 DT-1610S En framtidssäker, digital mottagare för många behov Inbyggd termostatreglerad fl äkt Mjukvara med Watchdog som återstartar mottagaren automatiskt vid strömavbrott eller andra fel. Uttag för CA-modul samt kortläsare för Conax kodnings-system (embedded). Levereras med eller utan inbyggd professionell Nicam eller A2-modulator. Ljudnivån kan justeras i 15 steg Enkel installation i små utrymmen. Viktigt! Digitala signaler ställer stora krav på anläggningens LNB. Gamla LNB kan ge fryst bild eller text. Byt därför till nya mikrovågshuvuden Val av DVB-textning : Ställ till OFF när DVB text inte sänds annars kan mottagaren låsa sig. Val av Fast PMT : Ställ till OFF vid Time Share kanaler. Ställ till ON för kanaler med lokalsändningar. Tänk på! Öppna aldrig mottagaren Placera mottagaren i ventilerade utrymmen Mottagaren får inte utsättas för dropp eller stänk från vätskor. Inga föremål innehållande vätska får placeras på apparaten. Stickkontakten får inte blockeras, utan måste förbli synlig så att nätspänningen till apparaten snabbt kan brytas. Menyval och -utseende kan ändras i kommande mjukvaror. Utför alltid en ny kanalsökning efter nedladdning av ny mjukvara. Senaste mjukvaran och bruksanvisning kan hämtas på vår hemsida: Ladda hem. Innehåll DT-1610S... 2 Framsida... 3 Baksida... 4 Programkort... 5 Programmering... 6 Nerladdning av mjukvara... 7 Menyöversikt Programmering... 8 Menyöversikt Information... 8 Programmering Information meny Inställning av PID Informationsmeny Error logg Tekniska data DT-1610S Modulator (A2 + Nicam) Bredbandsförstärkare Frekvensinställning CCIR
3 Framsida * Fläkt Kortläsare för programkort Knappsats Uttag för CA-modul På indikering = grön LED QPSK-lock = gul LED Alarm = röd LED Reset-knapp ** Anslutningskontakt Knapplås Aktiveras automatiskt efter 30 sekunder, både för den inbyggda knappsatsen samt handprogrammeraren. Avaktivering: Håll inne knapparna pil upp + pil ner under 1 2 sekunder. Info! Se sidan 6 för knappsatsens funktion. * Fläkten är temparaturstyrd och startar vid C (blåser ut luften). ** Mottagaren finns med två typer av kontakt: 15-polig D-sub för anslutning av HP-0 Kan används för programmering samt för nerladdning av ny mjukvara, med hjälp av en vanlig nollmodemkabel mellan PC:n och HP-0 Kabel K-50 kan användas för direktanslutning, utan HP-01 för nerladdning av mjukvara. 9-polig D-sub för anslutning av vanlig nollmodemkabel. Används för nerladdning av ny mjuk vara, vilken ansluts direkt mellan PC:n och mottagaren. 3

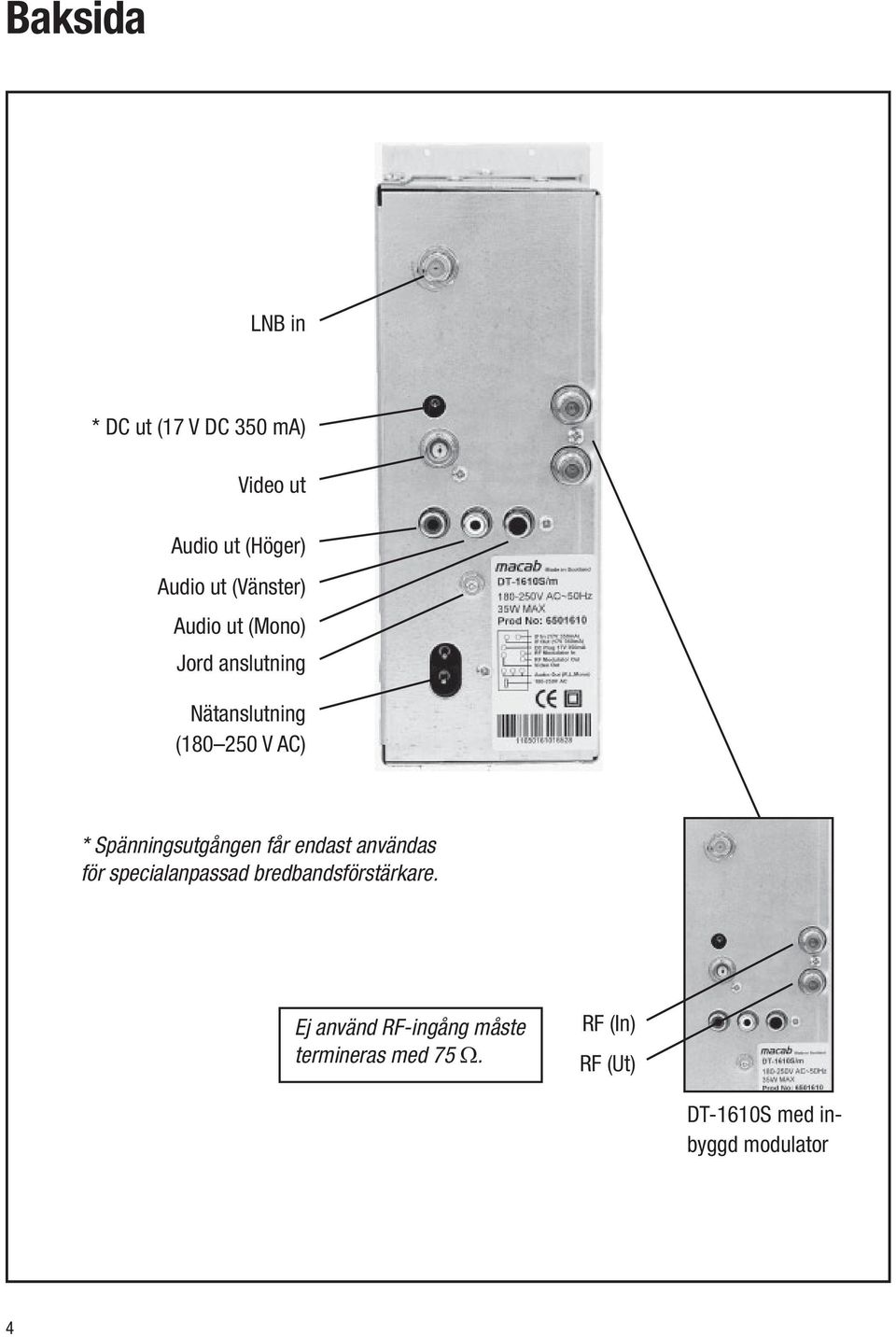

4 Baksida LNB in * DC ut (17 V DC 350 ma) Video ut Audio ut (Höger) Audio ut (Vänster) Audio ut (Mono) Jord anslutning Nätanslutning ( V AC) * Spänningsutgången får endast användas för specialanpassad bredbandsförstärkare. Ej använd RF-ingång måste termineras med 75 Ω. RF (In) RF (Ut) DT-1610S med inbyggd modulator 4
5 Programkort Använd inte CA-modul och programkort samtidigt * embedded Conax Programkort CA-modul DVB/CI-uttag kortläsare* Programkort DT-1610S är utrustad med uttag för både CA-modul med tillhörande programkort samt kortläsare för nedladdat (embedded) kodningssystem. CA-modul För in programkortet i CA-modulen så den guldfärgade kontaktytan på kortet pekar mot framsidan på CAmodulen. För in CA-modulen med tillhörande programkort i uttaget märkt DVB/CI, på rätt håll, enligt bild på framsidan av mottagaren. Kortläsare Är för inbyggd Conax. Programkortet skjuts in med den guldfärgade kontaktytan inåt -vänd åt vänster, enligt bild på framsidan av mottagaren. Stänga av Watch-dog För snabbare uppstart av programkort kan Watch-dog funktionen stängas tillfälligt. Procedur: När mottagaren har låst in på rätt kanalen, tryck MENU-knappen en gång. När kortet är uppdaterat tryck MENU-knappen igen om kanalnamnet inte visas i displayen. Info! CA-modul eller programkort används var för sig och aldrig samtidigt. Vid mottagning av fria kanaler Free To Air skall CA-modulen inte vara ansluten. CA-modulen för olika kodningssystem tillhandahålles av respektive programbolag. OSD-info angående programkortet kan skilja beroende på vilket kodningssystem som används. Menyn CI Controll kommer endast fram i info-menyn, när programkort eller CA-modul är monterat. 5

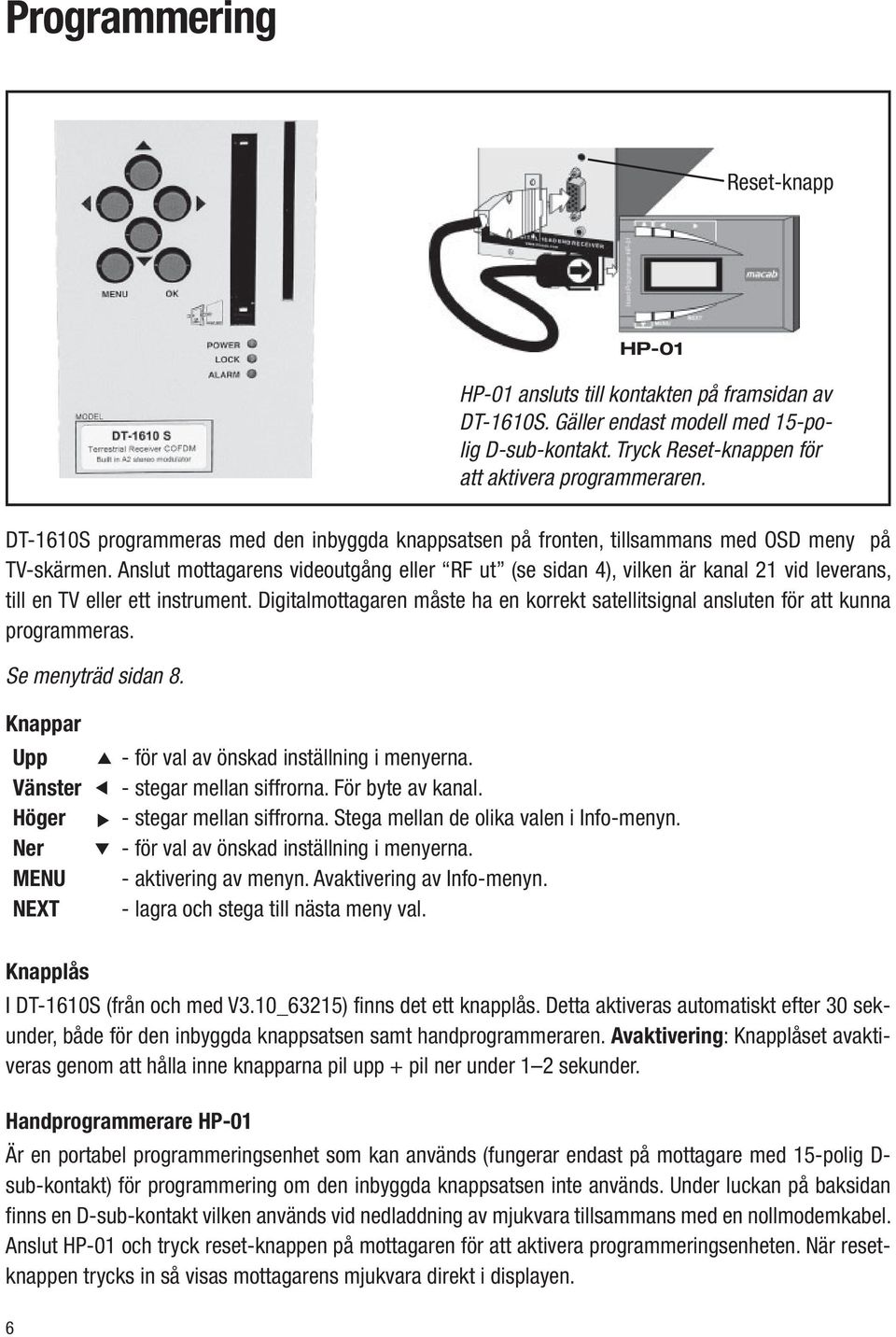

6 Programmering Reset-knapp HP-01 HP-01 ansluts till kontakten på framsidan av DT-1610S. Gäller endast modell med 15-polig D-sub-kontakt. Tryck Reset-knappen för att aktivera programmeraren. DT-1610S programmeras med den inbyggda knappsatsen på fronten, tillsammans med OSD meny på TV-skärmen. Anslut mottagarens videoutgång eller RF ut (se sidan 4), vilken är kanal 21 vid leverans, till en TV eller ett instrument. Digitalmottagaren måste ha en korrekt satellitsignal ansluten för att kunna programmeras. Se menyträd sidan 8. Knappar Upp Vänster Höger Ner MENU NEXT - för val av önskad inställning i menyerna. - stegar mellan siffrorna. För byte av kanal. - stegar mellan siffrorna. Stega mellan de olika valen i Info-menyn. - för val av önskad inställning i menyerna. - aktivering av menyn. Avaktivering av Info-menyn. - lagra och stega till nästa meny val. Knapplås I DT-1610S (från och med V3.10_63215) finns det ett knapplås. Detta aktiveras automatiskt efter 30 sekunder, både för den inbyggda knappsatsen samt handprogrammeraren. Avaktivering: Knapplåset avaktiveras genom att hålla inne knapparna pil upp + pil ner under 1 2 sekunder. Handprogrammerare HP-01 Är en portabel programmeringsenhet som kan används (fungerar endast på mottagare med 15-polig D- sub-kontakt) för programmering om den inbyggda knappsatsen inte används. Under luckan på baksidan finns en D-sub-kontakt vilken används vid nedladdning av mjukvara tillsammans med en nollmodemkabel. Anslut HP-01 och tryck reset-knappen på mottagaren för att aktivera programmeringsenheten. När resetknappen trycks in så visas mottagarens mjukvara direkt i displayen. 6
7 Nerladdning av ny mjukvara SatEdit används för nerladdning av mjukvara till DT-DT Filen SatEdit kan allltid laddas ner från vår hemsida Ladda hem. Filen som laddas hem är en installationsfil, vilken måste installeras innan användning. Info! Det äldre programmet RSDEdit kan inte användas till DT-1610S. DT-1610T finns med två typer av kontakt 15-polig D-sub för anslutning av HP-0 Används för nerladdning av mjukvara, tillsammans med en vanlig nollmodemkabel mellan PC:n och i kontakten, som hittas under luckan på baksidan av handprogrammeraren HP-0 9-polig D-sub för direktanslutning med vanlig nollmodemkabel. Används för nerladdning av mjukvara, vilken ansluts direkt mellan PC:n och mottagaren. 7

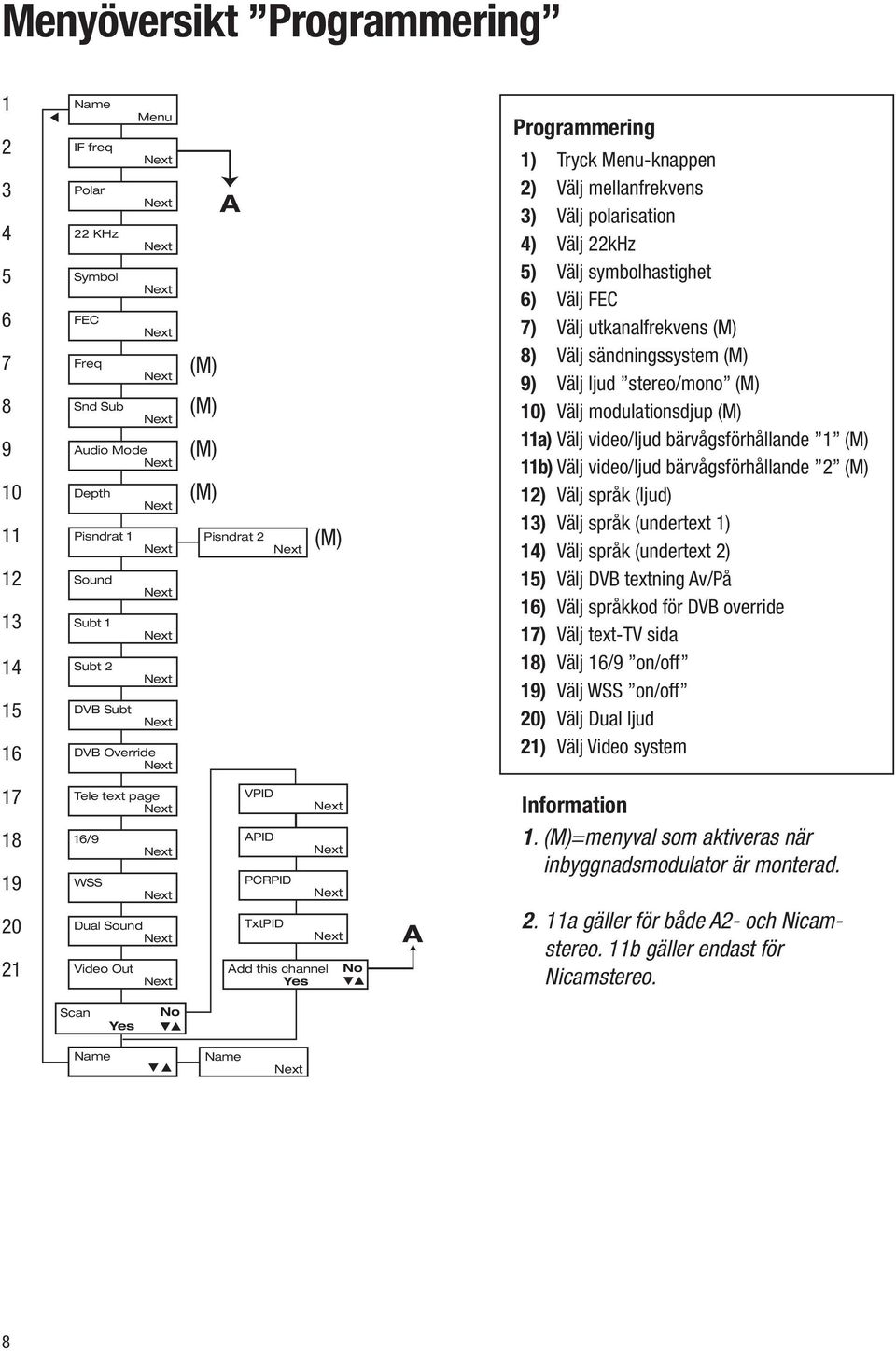

8 Menyöversikt Programmering Name IF freq Polar 22 KHz Symbol FEC Freq Snd Sub Menu Audio Mode Depth Pisndrat 1 Sound Subt 1 Subt 2 DVB Subt DVB Override A (M) (M) (M) (M) Pisndrat 2 (M) Programmering 1) Tryck Menu-knappen 2) Välj mellanfrekvens 3) Välj polarisation 4) Välj 22kHz 5) Välj symbolhastighet 6) Välj FEC 7) Välj utkanalfrekvens (M) 8) Välj sändningssystem (M) 9) Välj ljud stereo/mono (M) 10) Välj modulationsdjup (M) 11a) Välj video/ljud bärvågsförhållande 1 (M) 11b) Välj video/ljud bärvågsförhållande 2 (M) 12) Välj språk (ljud) 13) Välj språk (undertext 1) 14) Välj språk (undertext 2) 15) Välj DVB textning Av/På 16) Välj språkkod för DVB override 17) Välj text-tv sida 18) Välj 16/9 on/off 19) Välj WSS on/off 20) Välj Dual ljud 21) Välj Video system Tele text page 16/9 WSS Dual Sound Video Out VPID APID PCRPID TxtPID Add this channel No Yes A Information (M)=menyval som aktiveras när inbyggnadsmodulator är monterad. 11a gäller för både A2- och Nicamstereo. 11b gäller endast för Nicamstereo. Scan Yes No Name Name 8
9 Menyöversikt Information 1 gång 2 gånger 3 gånger 4 gånger 5 gånger 6 gånger 7 gånger 8 gånger Name BER Eb/No View Log Clear Log CI Controll OSD Out LVL Audio Lev Fast PMT -Enter Log -Clear Log -CI "OSD" (M) Information Tryck Höger-knappen 1) Signalkvalitet (före korrigering) 2) Loggfi l 3) Rensa loggfi l 4) CI kontroll 5) Menyvisning Av/På 6) Välj utnivå från modulatorn (M) 7) Ändra ljudnivå 8) Välj snabb PMT Av/På 9) Undertext svärta 10) Undertext position 9 gånger 10 gånger Subt trans Subt pos Information (M)=menyval som aktiveras när inbyggnadsmodulator är monterad. 9

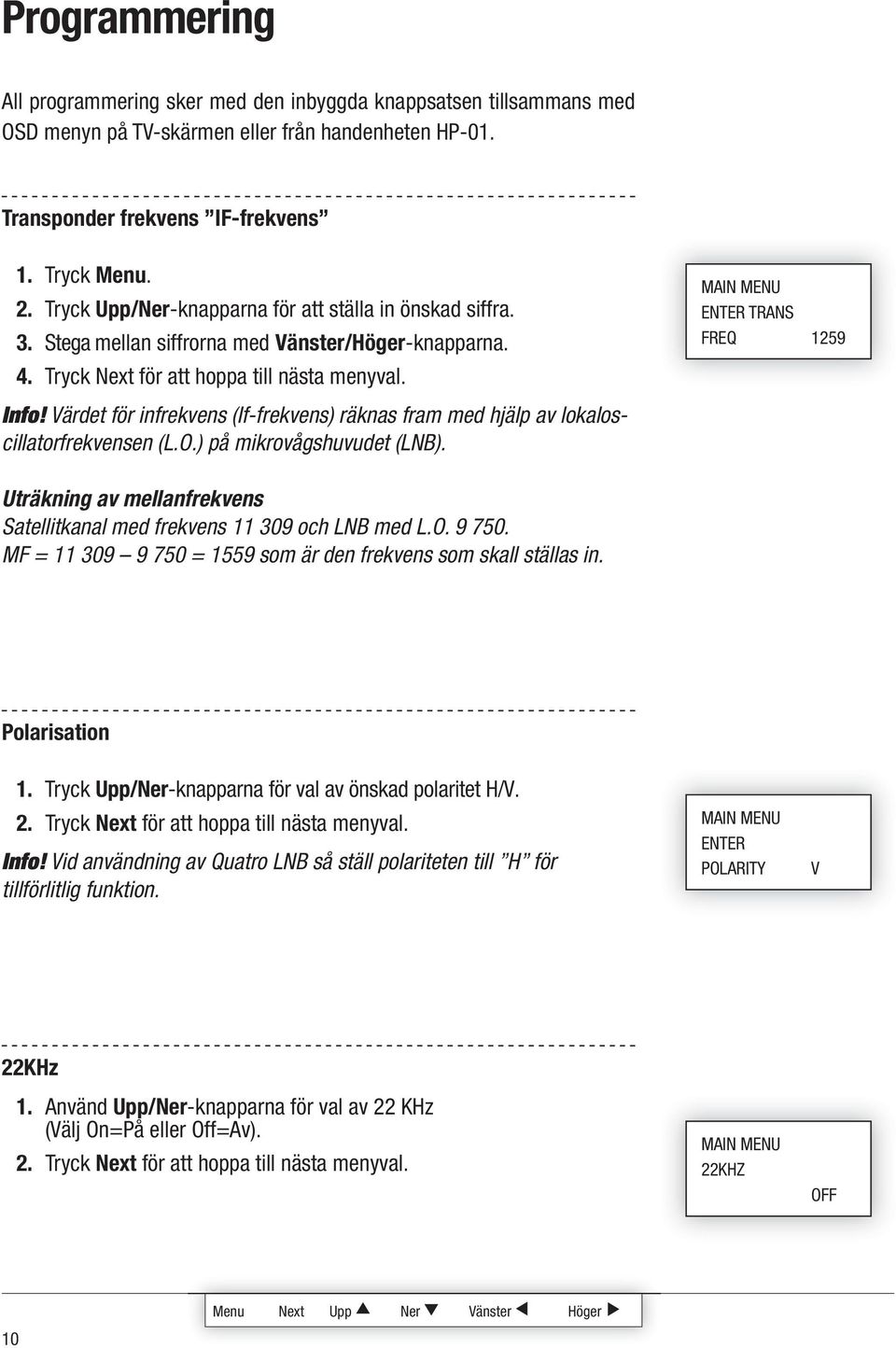

10 Programmering All programmering sker med den inbyggda knappsatsen tillsammans med OSD menyn på TV-skärmen eller från handenheten HP-0 Transponder frekvens IF-frekvens Tryck Menu. Tryck Upp/Ner-knapparna för att ställa in önskad siffra. 3. Stega mellan siffrorna med Vänster/Höger-knapparna. 4. Tryck för att hoppa till nästa menyval. Info! Värdet för infrekvens (If-frekvens) räknas fram med hjälp av lokaloscillatorfrekvensen (L.O.) på mikrovågshuvudet (LNB). ENTER TRANS FREQ 1259 Uträkning av mellanfrekvens Satellitkanal med frekvens och LNB med L.O MF = = 1559 som är den frekvens som skall ställas in. Polarisation Tryck Upp/Ner-knapparna för val av önskad polaritet H/V. Tryck för att hoppa till nästa menyval. Info! Vid användning av Quatro LNB så ställ polariteten till H för tillförlitlig funktion. ENTER POLARITY V 22KHz Använd Upp/Ner-knapparna för val av 22 KHz (Välj On=På eller Off=Av). Tryck för att hoppa till nästa menyval. 22KHZ OFF Menu Upp Ner Vänster Höger 10
11 Programmering Symbolhastighet 3. Tryck Upp/Ner-knapparna för att ställa in önskad siffra. Stega mellan siffrorna med Vänster/Höger-knapparna. Tryck för att hoppa till nästa menyval. ENTER TRANS SYMBOL FEC Tryck Upp/Ner-knapparna för val av önskad FEC. Välj Auto för automatisk sökning av FEC. Tryck för att hoppa till nästa menyval. ENTER TRANS FEC AUTO Forsätt på sidan 13 när modulatorn inte är monterad Inbyggnadsmodulator När inbyggnadsmodulatorn är monterad i DT-1610S aktiveras automatiskt nedanstående menyval, markerade med (Modulator) att visas i displayen under programmeringen. FREQ (Modulator) Val av önskad utkanalfrekvens ( MHz) enligt CCIR, se lista sidan Tryck Upp/Ner-knapparna för att ställa in önskad siffra. Stega mellan siffrorna med Vänster/Höger-knapparna. Tryck för att och hoppa till nästa menyval. MODULATOR FREQ Menu Upp Ner Vänster Höger 11
12 Programmering SND sub (Modulator) Val av sändningssystem BG, I, DK, MN och L. (Fabriksinställd på BG). Tryck Upp/Ner-knapparna för val av sändningssystem. Tryck för att hoppa till nästa menyval. MODULATOR SND SUB. BG Ljud (Modulator) Val av stereo eller mono för ljudet. (Fabriksinställd på Stereo). Använd Upp/Ner-knapparna för val av stereo/mono. Tryck för att hoppa till nästa menyval. MODULATOR MODE. STEREO Depth (Modulator) Val av modulationsdjup, vilket kan ställas i steg mellan 72,5 90. Rekommenderad inställning (75%) Använd Upp/Ner-knapparna för val av modulationsdjup. Tryck för att hoppa till nästa menyval. MODULATOR DEPTH Menu Upp Ner Vänster Höger
13 Programmering Pisndrat 1 (Modulator) Val av video/ljud bärvågsförhållande. Val för Nicam-model: 12 db och 16 db (rekommenderad). Val för A2-stereo: -15 (rekommenderad) Tryck Upp/Ner-knapparna för val bärvågsförhållande. Tryck för att hoppa till nästa menyval. MODULATOR PISNDRAT. 15 Pisndrat 2 (Modulator) Finns endast för Nicam Val av video/ljud bärvågsförhållande. Val för Nicam-model: 18 db (rekommenderad), 20 db, 22 db, 24 db. Tryck Upp/Ner-knapparna för val bärvågsförhållande. Tryck för att hoppa till nästa menyval. MODULATOR PISNDRAT. 15 Här slutar menyvalen för modulatorn Språk ljud Tryck Upp/Ner-knapparna för att ställa in önskat språk. Tryck för att hoppa till nästa menyval. ENTER SOUND LANGUAGE SWE Menu Upp Ner Vänster Höger 13
14 Programmering Språk undertexter 1 Tryck Upp/Ner-knapparna för att ställa in önskat språk. Tryck för att hoppa till nästa menyval. ENTER SUBT. LANG. 1 SWE Språk undertexter 2 Tryck Upp/Ner-knapparna för att ställa in önskat språk. Tryck för att hoppa till nästa menyval. Info! Undertext kan ställas i två nivåer. Om förstavalet inte finns så väljer mottagaren efter undertext 2 (LANG. 2). ENTER SUBT. LANG. 2 ENG DVB textning Välj om DVB-textning skall användas. Ett flertal kanaler använder denna funktion. Kontrollera med programleverantören om kanalen sänder DVBtext. Fabriksinställd på NO. Tryck Upp/Ner-knapparna för val No=Av / Yes=På. Tryck för att hoppa till nästa menyval. Info! Om kanalen inte sänder DVB-text och DVB Subt. ställs till YES, så kan mottagarens funktioner störas och i vissa fall låsa sig. DVB SUBT. AUTO NO 14 Menu Upp Ner Vänster Höger
15 Programmering DVB OVERRIDE Vid manuell inmatning av ISO språkkoder måste övriga inställningar väljas enligt tabell Tänk på vid programmering att man skiljer på stora och små bokstäver. Välj språk (Lang 1) Välj språk (Lang 2) Välj DVB subt Auto = OFF = OFF = YES Tabell 1 Tryck Upp/Ner-knapparna för val av språkkod. Stega mellan siffrorna med Vänster/Höger-knapparna. 3. Tryck för att hoppa till nästa menyval. Info! ISO-koderna levereras av operatören. Fabriksinställd på aaa. Ändras inte när val ISO-koder inte används. DVB Override Lang aaa TELET. PAGE Val av text-tv-sida när ingen text-pid finns tillgänglig. (Fabriksinställd på 000). Denna funktion används endast i specialfall i utlandet när ingen text- TV information sänds med i den digitala signalen. Tryck Upp/Ner-knapparna för att ställa in önskad siffra. Stega mellan siffrorna med Vänster/Höger-knapparna. 3. Tryck för att och hoppa till nästa menyval. Info! Måste ställas till 000 i normalfall annars fungerar inte text-tv:n. ENTER TELET. PAGE /9 TV-format Tryck Upp/Ner-knapparna för att välja 16/9 format. Läge On = På, Off = 4/3 format. Tryck för att hoppa till nästa menyval. 16/9 OFF Menu Upp Ner Vänster Höger 15
16 Programmering WSS Wide screen signal Vid On så skickas TV-kanalens WSS information vidare till TV:n. Fabriksinställd till On = På Tryck Upp/Ner-knapparna för att välja WSS On/Off. Tryck för att hoppa till nästa menyval. WSS ON Dual Sound Val av tvåspråks-ljud (olika språk på vänster/höger ljudutgång). (Fabriksinställd på Off). Denna funktion används endast i specialfall när olika ljud skall skickas ut på vänster och höger ljudutgång. Tryck Upp/Ner-knapparna för val On=på / Off=av. Tryck för att hoppa till nästa menyval. Info! Måste ställas till OFF i normalfall för korrekt ljud. DUAL SOUND OFF Video output Val av videosystem (PAL, SECAM, NTSC, AUTO). Fabriksinställd på AUTO. Tryck Upp/Ner-knapparna för val av videosystem. Tryck för att lagra inställningen och börja sökning av kanaler, se sidan 18. VIDEO OUTPUT PAL 16 Menu Upp Ner Vänster Höger
17 Programmering Sökning av kanaler Efter att inställningarna är valda för önskad transponder, skall sökning av kanaler utföras. QPSK-lock tänds med (gul lysdiod) fast sken om mottagaren låser in och kanalerna hittas. Om alarm lyser (röd lysdiod) måste installationen samt inställningarna kontrolleras. Välj YES och tryck för att starta sökning av kanaler. Displayen visar att sökning pågår och efter att den är slutförd visas menyn med de kanaler som hittats på transpondern. Välj NO för inställning av PID, se sidan 23. Tryck Upp/Ner-knapparna för val av önskad kanal. 3. Tryck och efter en kort stund kommer kanalen fram på TV-skärmen. Info! PID:ar används endast vid problem att hitta önskad kanal. START TRANS SCAN SCANNING... PLEASE WAIT YES CHOOSE CHAN DISCOVERY (VIDEO) Byta kanal Ändra till en annan kanal inom transpondern sker enkelt med handenheten. Anslut programmeringsenheten. Tryck Reset-knappen och kanalnamnet visas efter en kort stund. Tryck Vänster-knappen. Välj önskad kanal med Upp/Ner-knapparna. Tryck och efter en kort stund kommer kanalen fram på TV-skärmen. DISCOVERY Menu Upp Ner Vänster Höger 17

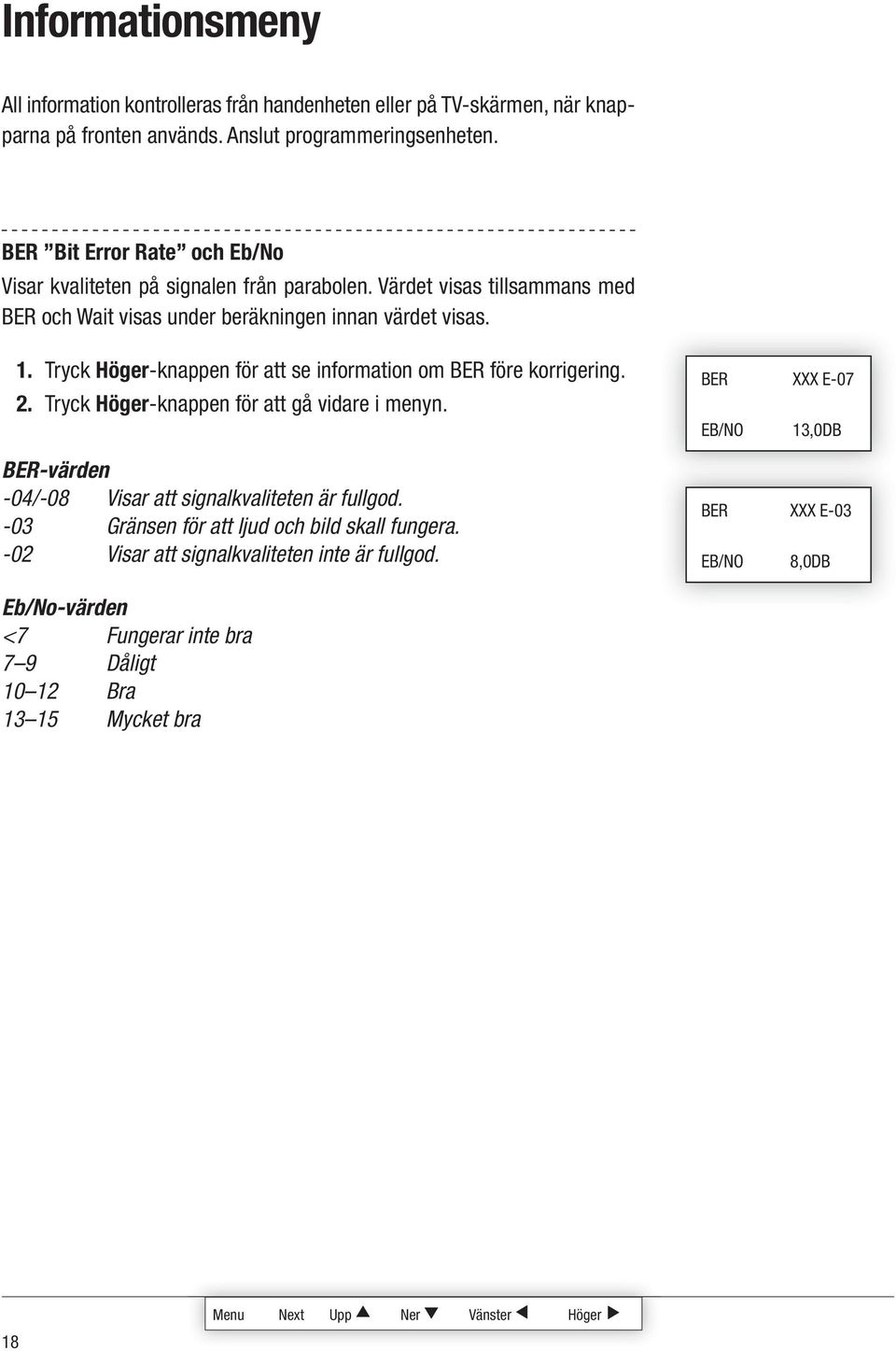

18 Informationsmeny All information kontrolleras från handenheten eller på TV-skärmen, när knapparna på fronten används. Anslut programmeringsenheten. BER Bit Error Rate och Eb/No Visar kvaliteten på signalen från parabolen. Värdet visas tillsammans med BER och Wait visas under beräkningen innan värdet visas. Tryck Höger-knappen för att se information om BER före korrigering. Tryck Höger-knappen för att gå vidare i menyn. BER XXX E-07 EB/NO 13,0DB BER-värden -04/-08 Visar att signalkvaliteten är fullgod. -03 Gränsen för att ljud och bild skall fungera. -02 Visar att signalkvaliteten inte är fullgod. BER XXX E-03 EB/NO 8,0DB Eb/No-värden <7 Fungerar inte bra 7 9 Dåligt Bra Mycket bra 18 Menu Upp Ner Vänster Höger
19 Informationsmeny Logglista Vid eventuella fel lagras felmeddelanden i en logglista. Sex olika felsituationer kan loggas i listan, se sidan Tryck Höger-knappen två gånger. Tryck. Använd Upp/Ner-knapparna för att stega igenom logglistan. Tryck Menu för att återgå till informationsmenyn. Tryck Höger-knappen för att gå vidare i menyn. VIEW LOG 1 ENTRIES Rensa Logglista Information som lagrats i logglistan kan raderas Tryck Höger-knappen tre gånger. Tryck. Välj YES=Ja eller NO=Nej med Upp/Ner-knapparna. Tryck igen. Tryck Höger-knappen för att gå vidare i menyn. CLEAR LOG 1 ENTRIES CLEAR ERROR LOG YES Menu Upp Ner Vänster Höger 19

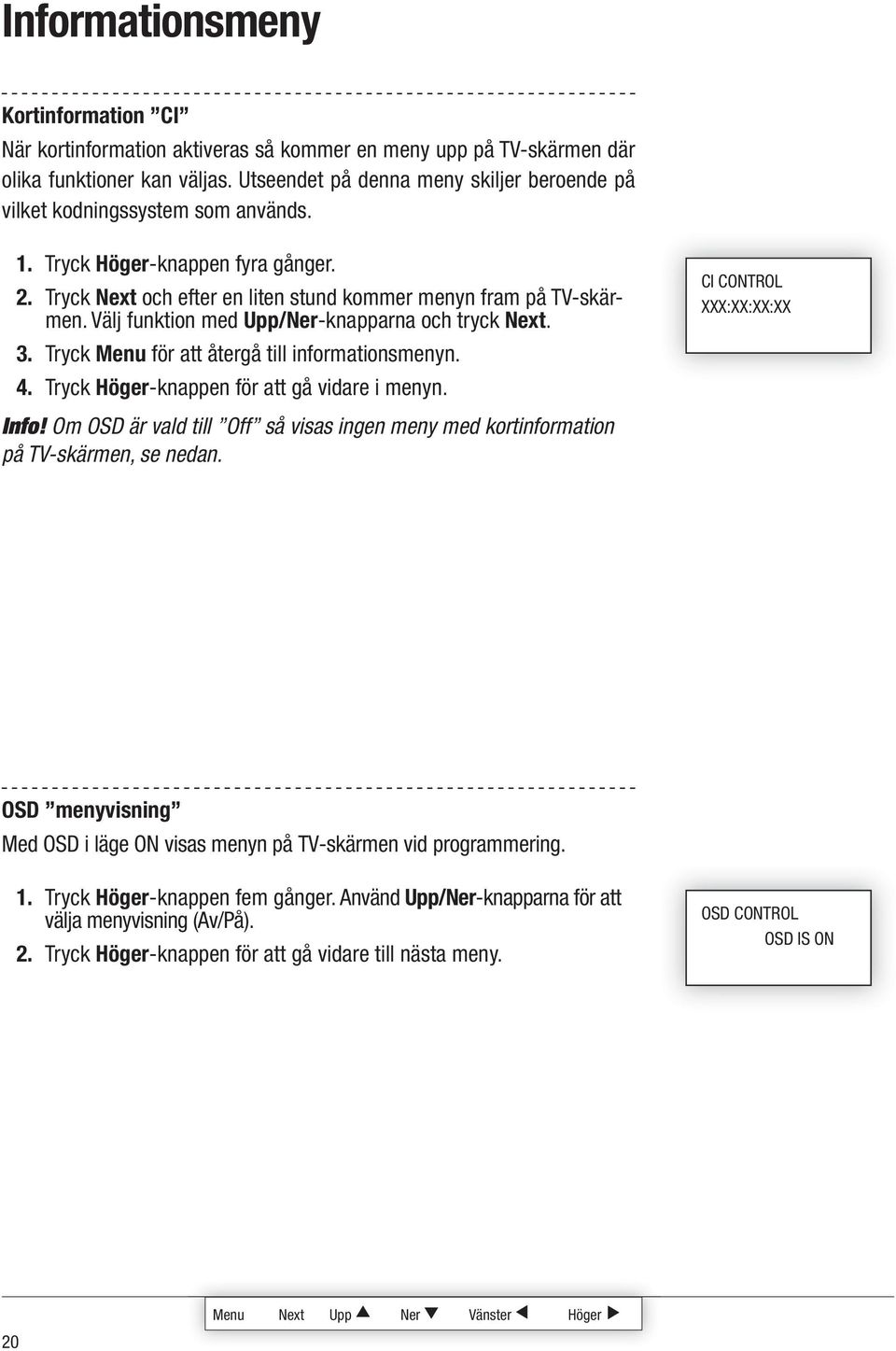

20 Informationsmeny Kortinformation CI När kortinformation aktiveras så kommer en meny upp på TV-skärmen där olika funktioner kan väljas. Utseendet på denna meny skiljer beroende på vilket kodningssystem som används. Tryck Höger-knappen fyra gånger. Tryck och efter en liten stund kommer menyn fram på TV-skärmen. Välj funktion med Upp/Ner-knapparna och tryck. 3. Tryck Menu för att återgå till informationsmenyn. 4. Tryck Höger-knappen för att gå vidare i menyn. Info! Om OSD är vald till Off så visas ingen meny med kortinformation på TV-skärmen, se nedan. CI CONTROL XXX:XX:XX:XX OSD menyvisning Med OSD i läge ON visas menyn på TV-skärmen vid programmering. Tryck Höger-knappen fem gånger. Använd Upp/Ner-knapparna för att välja menyvisning (Av/På). Tryck Höger-knappen för att gå vidare till nästa meny. OSD CONTROL OSD IS ON 20 Menu Upp Ner Vänster Höger
21 Informationsmeny Out LVL (Modulator) Utnivån kan ställas mellan 0 27 vilket ger mellan dbµv. 3. Tryck Höger-knappen sex gånger. Använd Upp/Ner-knapparna för val av önskad utnivå. Tryck Höger-knappen för att gå vidare till nästa meny. MODULATOR OUT. LVL 27 Ljudnivå Det finns möjlighet att ändra ljudnivån i 15 steg. Välj 15 för maximalt ljud ut och sänk nivån med hjälp av Upp/Ner-knapparna 3. Tryck Höger-knappen sju gånger. Välj önskad ljudnivå med Upp/Ner-knapparna. Tryck Höger-knappen för att gå vidare i menyn. AUDIO LEVEL CURRENT 15 Fast PMT Vid Fast PMT On så utförs ingen reset av mottagaren vid snabba/enkla förändringar i PMT (Program Map Table). Vid Fast PMT Off så utförs reset av mottagaren. Tryck Höger-knappen åtta gånger. Använd Upp/Ner-knapparna för att välja läge. 3. Tryck Höger-knappen för att gå vidare i menyn. Info! Fast PMT skall vara ställd i läge OFF då mottagaren är inställd på en Time Share kanal. För kanaler som växlar mellan lokal- och huvudprogramet skall Fast PMT ställas till ON. FAST PMT OFF Menu Upp Ner Vänster Höger 21
22 Informationsmeny Undertext transparans Undertext bakgrundens svärta kan ställas i 5 steg. 0% transparans till 100% (Fabriksinställd på 50%) 3. Tryck Höger-knappen åtta gånger. Tryck Upp/Ner-knapparna för att välja läge. Tryck Höger-knappen för att gå vidare i menyn. SUBTITLE TRANSP. 50% Undertext position Undertext placeringen kan ställas i 6 steg (uppåt/neråt) från 0 till 5. (Fabriksinställd på 2). 3. Tryck Höger-knappen nio gånger. Tryck Upp/Ner-knapparna för att välja läge. Tryck Höger-knappen för att återgå till kanalmenyn. SUBTITLE POSITION Menu Upp Ner Vänster Höger
23 Inställning av PID Inställning av PID används endast av avancerade användare när auto-sökning inte fungerar. För inställning av V-PID, A-PID, PCR-PID, Text-PID måste kanallistornas PID tabeller räknas om till HEX. PCR-PID måste alltid anges, (oftast samma som V-PID vid TV-kanaler och A-PID vid radiokanaler). Text-PID behöver inte anges för att få ljud och bild, skriv då in 0000 istället. Sökning av kanaler PID=packet ID 3. Tryck Menu och därefter till menyn Start Trans Scan kommer fram. Välj NO för inställning av PID. Använd Vänster/Höger- och Upp/Ner-knapparna för inställning av önskad PID. Menyinformation Tryck MENU för att aktivera menyn, vilken visar inställningar och information om mottagaren på TV-skärmen. A: Modell Mjukvaruversion Tid efter uppstart B: Vald mellanfrekvens C: PID inställning. D: Signalnivå = Eb/No BER = visar 0 vid OK. E: Visar eventuella felorsaker, se sidan 20. A B C D E DT1610S :00:15:46 Enter Trans Freq 1528 Vid 0200 Aud 028a Pcr 0200 TTX 0240 Signal Level: 13.0dB Video info: 3.080Mbps 704x576 Audio info: kHz Error Log Contains 0 errors 23
24 Error logg Visar aktuellt nummer i logglistan. ERROR LOG 002:03 XXXXXXXX Visar felorsak, se nedan. Error 01 visas med datum och tid enligt TV-kanalens information ERROR LOG 002:03 XXXXXXXX Visar hur många sekunder efter att Reset-knappen använts eller start (power up) som felet uppstod. ERROR LOG 002: OBS: Ett fel kan skapa ett antal olika felmeddelande beroende på vad som orsakat felkoden. Om programkortet tas bort kommer mottagaren att resetas varje 60 sekund och logglistan fylls tills programkortet sätts in igen. Meddelande 01 = Power up vid manuel eller automatisk reset samt uppstart. 02 = QPSK loss om signalen försvinner till mottagaren. 03 = QPSK lock när mottagaren låser in på en signal. 04 = Video stop om kortet inte är uppdaterat eller video inte skickas ut. 05 = Audio stop om ljudet försvinner av någon anledning. 06 = Lip Sync när ljud och bild inte stämmer överens. 07 = No PAT om programinformation saknas i digitalsignalen. 24
25 Tekniska data Digital satellitmottagare DT-1610S Front End-DVB QPSK Demodulator Frequency range (MHz) Symbol rates (MS/s) 2 to 40 LNB power and control (V DC) 13/18 (350 ma) LNB control (KHz) 22 on/off Input level (dbµv) 50 to 80 Video output Frequency (MHz) 0 5,0 (1V p-p) Group delay (ns) ±40 2T K factor (%) <2 Diff. phase (deg) <2 Signal to noise ratio (db) >56 Video output BNC (V p-p) 1 (75 Ω) Teletext transcoder PAL Reinserted in PAL, NTSC, VBI CCIR System BG (I, DK, MN) Audio output Unbalanced (Ω) 600 audio pair 0 dbm (adjustable up to +15dBm) Frequency response (Hz) (±0,5 db) THD (db) > 65 Audio output 3 x phono (1 mono och R+L) General data Input voltage (V AC) (50/60 Hz) Power consumption (W) Max 35 Temperature Working (ºC) 10 to +45 Storage (ºC) 20 to +70 Width (mm) 80 Height (mm) 217 Depth (mm) 185 (incl connectors) Weight (kg) 1,2 25
26 Inbyggnadsmodulator (stereo) Modulatorn är inbyggd och anpassad för DT-1610S vid leverans. Den kan inte monteras i efterhand. Ej använd RF-ingång måste termineras med 75 Ω. RF (In) RF (Ut) Tekniska data MODELL A2-STEREO NICAM Video Video level (V p-p) 1 1 C/N (db) >56 53 typ, 48 min Modulation depth (%) Differential gain (%) <5 5 Differential phase (%) <5 5 Flatness (db) < +1 < +1 Audio Bandwidth (khz) 0, ,04 15 Impedance (KΩ) typ C/N (db) >45 >45 min Flatness (db) < ±1 < ±1 Distortion (1kHz dev ±30kHz) (%) <1 <2 (typ 0.4) RF output Output frequency (MHz) Output level (dbµv) ± ±5 Return losses (db) 10 min, 14 typ 10 min, 14 typ Impedance (Ω) C/N (db) 56 min >43 IF frequency (MHz) 38,9 38,9 Spurious in band (db) >60 >60 typ Video carrier stability (khz) <15 VHF. <30 UHF <15 VHF. <30 UHF 26
27 Bredbandsförstärkare RF in DC in (18,5 20 V) från DC kontakt på DT-1610S Omkopplare för val av band VHF MATV UHF RF ut Utnivåjustering (0 15 db) Testuttag ( 30 db) Förstärkaren är omkopplingsbar i tre lägen beroende på vilket band som skall utnyttjas. MATV VHF UHF MHz MHz MHz Tekniska data Gain (db) 35 ±5 db Frequency range (depending on the switch position) (MHz) MATV (MHz) VHF (MHz) UHF Output level (2 channels) (dbµv) VHF: 111 (dbµv) UHF: 113 Regulation margin (db) 0 15 Return loss In/Out (db typ) 12 Powering (V DC) V DC (ma) Max 300 Connector F female Test connector (db) 30 F female Working temp. (deg C) 20 to
28 CCIR-kanaler Band Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) Band Kanal Frekvens (Bildbärvåg) B1 S-band I BIII K K K4 625 S1* S2* 1125 S3* S4* S5* S6** S S S S K K K K K K K K S-band II S-band III S S12* S S S S S S S S S S S S24* S25* S S S S S S S S33* S34* S S-band III B IV-UHF S S37** 4325 S S S S K K K K K K K K K K K K K K K K K B V-UHF K K K K K K K K K K K K K K K K K K K K K K K K K K B V-UHF K K K K K K * På grund av risk att störa radiotrafik får dessa TV-kanaler ej användas i kabel-tv-nät. ** Dessa kanaler bör undvikas av risk att störa eller störas av amatörradio. 28
29 Macab AB (publ) Vannhögsgatan 7, Trelleborg. Tel: Fax: E -post: info@macab.se SE
