1 INSTALLATIONS- och DRIFTSANVISNING ARITERM Expansionskort Pellets-Sol

2 ARITERM Expansionskort Pellets-Sol Innehållsförteckning Allmänt Systemlösning - principschema Inkoppling - elschema...6 Översikt kontrollpanel...7 Värme shuntgrupp Sammanställning menytexter Värmeproduktion...17 Justering av Kurva-värde...17 Inställning Min och Max -värde.. 18 Inställning Värmestopp...18 Rumsgivare (tillval)...18 Start- och Stopp-funktioner...19 Allmänt Expansionskortet är till för att komplettera Ariterms pelletspannor och brännare med funktioner för sol-, laddnings- och shuntstyrning. Förvara denna instruktionsbok så att den är lätt tillgänglig för framtida behov. Läs igenom instruktionsboken noga före idrifttagande av produkten. Följ instruktionsbokens anvisningar noga och utför rekommenderad skötsel och underhåll. Anmälan till Byggnadsnämnd OBS! Vid varje byte av värmeanläggning skall kommunens byggnadsnämnd kontaktas och en s.k. Bygganmälan göras. Ingående komponenter Solfångarstyrning med expansionskort, givarsats för shuntautomatik solfångarstyrning, laddstryning och anslutningskabel (art.nr 7024) Tillbehör Normkapsling för expansionskort (art.nr 2453) Shuntmotor Nr V 2min 5 nm (art.nr 5780) Laddpump pellets UPS (art.nr 7056) Cirkulationspump värmesystem UPS (art.nr 7057) Ariterm 8000 drivenhet för solfångare (art.nr 7029) Elpatron (art.nr 7059) Elinstallation Kortet monteras i LagraSol Teknikmodul alt. i separat normkapsling. Inkoppling enligt elschema sid 6. All elinstallation skall utföras av behörig elinstallatör. ARITERM SWEDEN AB Installations & Driftsanvisning /20

3 Expansionskort för Pellets-Sol (art.nr 7024) Kabelsats Expansionskort monterat på elektronikplåt i LagraSol. Kommunikationskabel ansluts med kontaktdon i kopplingsutrymmet på Bionet. Normkapsling Expansionskort för Pellets-Sol monterat i normkapsling. ARITERM SWEDEN AB Installations & Driftsanvisning /20

4 ARITERM Expansionskort Pellets-Sol Principschema Ariterm solsystem Användningsområde: Villa. Värmekälla: Pellets och sol. Funktion: Värmen från solens strålar överförs i solfångaren via ett cirkulerande system med värmeväxlare och lagras i en teknikmodul. Där kan solvärmen användas för varmvattenproduktion och uppvärmning. Som tillsatsvärme när solvärmen ej är tillräcklig producerar pelletspannan värme till övre delen av solvärmetanken. Tillsatsvärme kan även produceras med elpatron. Därmed säkerställs varmhållningen i ackumulatortanken och värmeöverföringen till tankens varmvattenslinga. Värmen till radiatorerna leds ut via den bivalenta shunten på två olika nivåer efter behov och för att säkerställa varmvattenkapacitet. Solfångare 7 4 3a RD 3b 3 Bionet b Kv RC a 5 5b 1 2a 15 2a LagraSol 360 Teknikmodul 7b Radiator 14 Exp ARITERM SWEDEN AB Installations & Driftsanvisning /20

5 OBS! Schemat avser ej installationsritning Systemlösning Ariterm Bionet, solfångare och solvärmetank Pos Benämning Ant. Specifikation Leverantör Art.nr Anm. 1 Teknikmodul 1 LagraSol 360 Ariterm a Slavtank LagraModul 360 Ariterm Expansionskort 1 Sol-, laddning- och shuntstyrning Ariterm 7024 Bipackas a Temperaturgivare 3 Ariterm (5292) Ingår i pos 2 2b Givare för solfångare 1 Ariterm (5338) Ingår i pos 2 3 Pelletspanna 1 Bionet 12+ Ariterm a RD 1 Reglerdator Ariterm Ingår i pos 3 3b Panngivare 1 Ariterm Ingår i pos 3 4 Solfångare Enligt dimensionering Ariterm 5 Shuntventil 1 Ariterm Ingår i pos 1 5b Shuntmotor 1 Motor ARA 661, 230V Ariterm 5820 Bipackas Framledningsgivare 1 Ariterm (5292) Ingår i pos 2 7 Utegivare 1 Ariterm (5291) Ingår i pos 2 7b Rumsgivare 1 Tillbehör Ariterm Laddpump pellets 1 UPS25-40 Ariterm 7056 Bipackas a Rörsats med passbit 1 Inkl T-rör och böj, klämring 22 mm Ariterm 7067 Bipackas Radiatorpump 1 UPS25-60 Ariterm 7057 Bipackas Säkerhetspaket panna 1 Säk.ventil, avluftare, manometer Ariterm 7055 Bipackas Drivpaket Sol 1 Säk.ventil, avluftare, justerventil Ariterm 7029 Bipackas 7020 manometer, cirk.pump UPS25-60, konsol o flexibel slang till exp.kärl 12 Ventilkombination 1 Blandnings-, säkerhets-, påfylln.-, Ariterm 7054 Bipackas 7020 avstängnings- och backventil 12a Flexslang 3/4 utv. x 15 mm 1 Påfylln. värmesystem, l. 330 mm Ariterm 7064 Bipackas Expansionskärl Sol 1 Volym 12, 18 alt 24 liter Ariterm 7051, 7052, a Avstängningsventil 1 I vinkel med 1 st löpmutter 3/4 Ariterm 7066 Bipackas Expansionskärl 1 Enligt dimensionering 15 Elpatron 1 9 kw (3 steg) Ariterm 7059 Bipackas a Temperaturbegränsare 1 1-polig Ariterm 5239 Bipackas Flexibel slang 1 x 22 mm 1 Returslang, längd 500 mm Ariterm 7065 Bipackas 7020 ARITERM SWEDEN AB Installations & Driftsanvisning /20

6 ARITERM Expansionskort Pellets-Sol Inkoppling - Elschema Avbrott i kommunikation till reglerdator 600 i 120s stänger av funktioner och lysdiod på kort 606 blinkar. Lyser den konstant är matning / kommunikation i drift. Anslutning kommunikationskabel SH+ SH- N M Shuntmotor värmesystem Sol2 Sol Tank topp Tank mitten Tank botten Effektmätning solretur Framledningsgivare Utegivare 1 CP N PE R1 N PE P N PE SOL N PE M M M M Cirkulationspump värmesystem Cirkulationspump 2 Tillval Cirkulationspump till pelletspanna Cirkulationspump till solpanel Rumsgivare 18 L N PE Inkommande matning 230V 1-fas L2 L1 EL1 EL2 EL2 EL1 ELin L1 EL2 L1 EL1 L1 EL1 L2 EL2 L2 ELin L2 EL in 400V/16A ELsteg2a 16A ELsteg1a 16A ELsteg1b 16A ELsteg2b 16A El in 400V/16A Elpatron 6 kw Elpatron 3 kw Överhettningsskydd L1 L2 L3 Inkommande matning 400V 3-fas All elinstallation skall utföras av behörig elinstallatör. ARITERM SWEDEN AB Installations & Driftsanvisning /20

7 Översikt kontrollpanelen 1 Display. För visning av inställda värden, larm m.m. 2 Drift och larmindikering Grön: Brännaren är i drift Röd: Larm (brännaren ur drift) - info i display Blinkar: Varningslampa (stoppar ej brännaren) 3 Pil-knapp framåt. Förflyttning framåt i menyerna 4 Pil-knapp bakåt. Förflyttning bakåt i menyerna 5 Plus-knapp. Öka börvärden 6 Minus-knapp. Minska börvärden Till (-Från) Service 1 3 Reglerdatorn och menyer Grundinställningar i reglerdatorn De inställningar som gjorts vid fabrik täcker de flesta av reglerdatorns användningsområden. Nedanstående individuella justeringar bör utföras: 1 Inställning av driftläge (bränsleval). 2 Inställning av börvärdet för panntemperaturen (önskad panntemperatur). 3 Inställning av önskade värden för påminnelselarm. 4 Värmekurva, solstyrning och laddtemperatur pellets/el. Inställning av menynivå Service Servicenivåer Kontrollenheten har olika menynivåer för inställning och visning av styrsystemets parametrar. Beskrivning av de menyer som visas i kontrollpanelens teckenfönster finns i sammanställning menytexter. Normalt befinner sig kontrollenheten på menynivå 1. För att komma till menynivå 2 Service i panelens teckenfönster görs följande: Tryck samtidigt på pilknapparna framåt och bakåt. Texten Service visas i teckenfönstret. Kontrollenheten befinner sig nu i servicemenyn. Gå vidare i servicemenyn genom att trycka på pilknapp framåt. Om ingen av manöverknapparna används, återgår kontrollenheten efter 8 minuter automatiskt till menynivå 1. Det finns ytterligare två servicenivåer men dessa är endast avsedda för servicetekniker. ARITERM SWEDEN AB Installations & Driftsanvisning /20

8 ARITERM Expansionskort Pellets-Sol Sammanställning menytexter Menytexter med expansionskort Pellets-Sol anslutet. Tillkommande menyer i fet stil. TEMPERATUR PANNA 78(80) C VÄRME 38 (40) C Visar aktuell temperatur (önskad temperatur) Ute-Rum Växlar mellan ute- och rumstemperatur om rumsgivare är ansluten JUSTERA 0 C Tryck +. Parallellförskjutning av värmekurva. Ej vid ansluten rumsgivare. SOL on 34 C Visning av solgivartemperatur (on = solpump igång) TankB 20 (34) C Visar temp. i tankbotten, om tanktopp begränsar visas denna UNDERHÅLL KURVA tryck + (visas om givare ansluten) KURVA KURVA MIN KURVA MAX KURVA 5 Knäckning av kurva vid utetemperatur +5 C. KURVA 0 Knäckning av kurva vid utetemperatur 0 C. KURVA -5 Knäckning av kurva vid utetemperatur -5 C. VÄRMESTOPP Stoppar radiatorpump vid inställd temperatur SOL tryck + (visas om givare ansluten) SOL diff Differens start solpump (mot Tankbotten) TankM s p 55 C Visning TankMitten vilken styr mot, s = pellet tillåten, p = laddpump igång PelletStart 55 C Inställning starttemperatur pelletspanna TankM s p 55 C Visning TankMitten PelletStopp 75 C Inställning stopptemperatur pelletspanna Laddpump stoppar vid inställd panntemp -2 C TankM s 45 C Visning TankMitten vilken styr mot, s = el tillåten ELSTART 45 C Inställning starttemperatur el TankT s 65 C Visning TankTopp EL STOPP 65 C Inställning stopptemperatur el SERVICE LADDPUMP DIFF PELLET-TankM 5 C Differens för start av laddpump pellets PannTemp(bör) Differens = starttemperatur ARITERM SWEDEN AB Installations & Driftsanvisning /20

9 Värme shuntgrupp 1 Om givaren är ansluten, styr shunt efter inställd värmekurva 1. Stoppas av värmestopp. Följande menyer visas i display om shuntgruppsgivare är ansluten: Kurva Önskad framledningstemperatur vid 0 utetemperatur utan kompensering. Kurva Min Lägsta tillåtna framledningstemperatur. Om framledningen trots detta visar (1) som önskad framledningstemperatur beror detta på att värmestopp är aktivt. Kurva Max Högsta tillåtna framledningstemperatur. Komponsering av kurvan Kurva 5: Kompensering av kurvan vid +5. Kurva 0: Kompensering av kurvan vid +0. Kurva -5: Kompensering av kurvan vid -5. Vid ovanstående temperaturer kan kurvan knäckas för att kompensera den ökande känslan av värme som upplevs vid temperaturer runt 0 p.g.a det ofta blåsiga och fuktiga vädret. Anger hur många C kurvan skall ändras ( knäckas ). Värmestopp Cirkulationspumpen stannas om utetemperaturen uppnått inställd stopptemperatur. Återstart om temperaturen sjunkit 3 grader. Shuntgruppen stänger och beräknad framledningstemperatur sätts till 1. Pumpen motionskörs 10s/48h. Om Värmestopp ställs upp på max tas funktionen bort och cirkulationspumpen går kontinuerligt. Nattsänkning Möjliggör nattsänkning, 3 alternativa tidsinställningar finns dag 1-7 alternativt uppdelat dag 1-5 och 6-7 med dygnsur. ARITERM SWEDEN AB Installations & Driftsanvisning /20

10 ARITERM Expansionskort Pellets-Sol Displaytexter och inställningsmöjligheter Följande tabeller ger en översikt över de meddelanden som kan visas i kontrollen-hetens teckenfönster när Expansionskort Pellets-Sol är inkopplat. De anger också vilka parametrar som användaren själv kan eller får ändra och vilka parametrar som användaren endast får ändra efter att ha rådgjort med behörig installatör. Översikt över menyerna i nivå 1 Meddelande Beskrivning Inställningsmöjligheter Temperatur panna Temperatur panna Är-värde (Börvärde) C Panntemperaturens Är-värde visar verklig temperatur, inom parentes Bör-värdet visar önskad temperatur. Justerbar mellan C Värme 38 (40) Visar aktuell framledningstemperatur (Visar önskad framledningstemperatur) Information Information Ute 0 - rum 21 Rum 20 Växlande Justera Sol 34 Tank B 20 (34) Till / Från Bränsleval Driftläge Temperatur rökgas 110 C Visar aktuell utomhustemperatur och rumstemperatur (visar önskad rumstemperatur). Parallellförskjutning av värmekurva. Visar aktuell temperatur solgivare Visar aktuell temperatur tankbotten. Inom parantes visas starttemperatur för solpump. Driftläge. Vid Till startar brännaren vid behov. Vid Från visar nästa meny Skruv extern manuell Pellets, pellets + el alt. el Från, Startfas, Stopp, Varmhållning, Hög, Låg, Min, El Visar aktuell rökgastemperatur Endast om rumsgivare är monterad. Genom att trycka + eller kan man justera framledningstemperaturen. Information solgivare Starttemperatur inställes i meny Sol tryck + Valbar Valbar om elsteg är aktiverat ARITERM SWEDEN AB Installations & Driftsanvisning /20

11 Drifttid tryck plus Drifttid total Drifttid hög Drifttid låg Meddelande Beskrivning Inställningsmöjligheter Tryck på + knapp och därefter pil-framåt för vidare visning Brännarens totala drifttid Drifttid på effektläge hög Drifttid på effektläge låg Drifttiden nollställes genom att + och knapparna intryckes samtidigt i tre sekunder. Drifttid min Drifttid effektläge min (visas enbart vid aktiverat min driftläge) Drifttid el 1 Drifttid eleffekt 1 Drifttid el 2 Drifttid eleffekt 2 Pelletslager tryck plus Uppskattad tid kvar Tryck på + knapp och därefter pil-framåt för vidare visning Visar antal driftdagar kvar vid nuvarande medelförbrukning Information Pelletslager Visar mängd pellet kvar i lager Information Matningsfaktor Visar externskruvens matningskapacitet Inställbar 0,0-76,7 kg/h Förbrukning medel Visar medelförbrukning under de senaste 8 dagarna Information Totalförbrukning Visar totalförbrukning av pellets Information Skruv extern total Alarm pellets Visar totala antal drifttimmar för externskruven Larmar vid inställd minimal mängd pellets kvar i förråd Information Inställbar 0,0-3,0 t Underhåll tryck plus Alarm aska ur 0 (0) h Alarm rengöring Tryck på + knapp och därefter pil-framåt för vidare visning Larmar för tömning av asklåda vid inställt börvärde Larmar för rengöring av brännkopp vid inställt börvärde Inställbar 0h-250h, drifttid externskruv Inställbar 0h-250h, drifttid externskruv Alarm ljud Ljudlarm för pelletsbrist Valbar Ja / Nej Rökgas max 110 C max 250 C Larmar för hög rökgastemperatur. Rengör konvektionsdelar vid larm. Inställbart maxvärde för larm C OBS! Denna information är inte aktuell för Bionet 12+ och BeQuem 12D. Gäller endast vid inkoppling via externskruv. ARITERM SWEDEN AB Installations & Driftsanvisning /20

12 ARITERM Expansionskort Pellets-Sol Meddelande Beskrivning Inställningsmöjligheter Kurva 1 tryck + Kurva 1 40 C Öppnar menyn för inställning av värmekurva Visar inställd framledningstemperatur. Önskad framledningstemperatur vid 0 C ute utan kompensering. Min Kurva Visar lägsta framledningstemperatur. Börvärde för lägsta framledningstemperatur. Ställbar mellan 10 till 50 C. Max Kurva Visar högsta framledningstemperatur. Börvärde för högsta framledningstemperatur. Ställbar mellan 30 till 85 C. Kurva 5 Knäckning av kurva vid + 5 C. Genom att trycka + eller knäcker man kurvorna. Kurva 0 Knäckning av kurva vid 0 C. Ändrar framledningstemperaturen med Kurva -5 Knäckning av kurva vid - 5 C. -5 till +5 C. Värmestopp Sänkning från Sänkning 1 (1-7) alt (1-5) och (6-7) Sänkning Start Sänkning Stopp Funktionen stoppar cirkpumpen när temperaturen stiger över inställt värde. Möjliggör nattsänkning. Tryck + knappen Visar vilka veckodagar sänkningen skall gälla. Ställ in tiden för start av första sänkningen. Ställ in tiden för stopp av första sänkningen. Genom att trycka + eller ändrar man temperaturen. Från nej till 40 C. Fabriksinställd på 17 C. Sänkning 1 och 2, start och stopp, antal C Genom att trycka + och kan man välja dag 1-7 alt 1-5, 6-7 eller från. Genom att trycka + eller ställes tiden in då sänkningen skall börja (går bara att ställa in hela timmar). Genom att trycka + och ställes tiden in då sänkningen skall sluta (går bara att ställa in hela timmar). ARITERM SWEDEN AB Installations & Driftsanvisning /20

13 Meddelande Beskrivning Inställningsmöjligheter Sänkning 2 Start Sänkning 2 Stopp Temperatur Sänkning C Kurva 1 och Sol Tryck + Ställ in tiden för start av andra sänkningen. Välj hur många C temperaturen skall sänkas i huset. Utan rumsgivare motsvarar 1 sänkning ca 4 sänkning av framledningstemperaturen. Passera dessa menyer för att ställa in klockan. Genom att trycka + eller ställes tiden in då sänkningen skall börja (går bara att ställa in hela timmar). Ställ in tiden för stopp av andra sänkningen. Genom att trycka + eller ställes tiden in då sänkningen skall sluta (går bara att ställa in hela timmar). Genom att trycka + eller ställes temperatursänkningen in i C. Valbar Tid 15:30 Tryck + Inställning av klocka. Menyn visas när tider angivits vid sänkning. Efter att tiden är inställd, visas en symbol för klocka i menyn värme är (bör). Tryck sedan på pilknapp höger för att ställa in rätt timma, därefter pilknapp höger för att ställa in rätt minuter. Tryck pilknapp höger igen och klockan är inställd. Timmar och minuter ändras med + och knapparna. Sol Tryck + Sol Diff 8 C Sol Topp 95 C Öppnar menyn för inställning av starttemperatur laddpump Sol. Starttemperatur = tankbotten + differens i förhållande till solgivartemperatur. Stopptemperatur = halva differensen. Inställning av maxtemperatur för stopp av laddpump Sol. Valbar 3-20 Valbar 8-97 ARITERM SWEDEN AB Installations & Driftsanvisning /20

14 ARITERM Expansionskort Pellets-Sol Meddelande Beskrivning Inställningsmöjligheter Tank M Pellets Start 55 Tank M Pellets Stopp 75 Tank M El Start 45 Tank T El Stopp 65 Visar aktuell temperatur C Visar inställd starttemperatur C Visar aktuell temperatur C Visar inställd stopptemperatur C Visar aktuell temperatur C Visar inställd starttemperatur C Visar aktuell temperatur C Visar inställd stopptemperatur C Information Valbar Information Valbar Information mittgivare Valbar Information toppgivare Valbar Översikt över meny 2 - Service SERVICE: För tillträde till denna meny håll inne båda pilknapparna 3 sek. Därefter pil-framåt för vidare visning. Meddelande Beskrivning Inställningsmöjligheter El steg 0 (3) Är-värde visar inkopplad eleffekt (visar antal valda eleffektsteg) Inställbart 0-3 steg. Nivåvakt 9 (50) Är-värde=uppmätt ljuskänslighet i % (Bör-värde=inställd ljuskänslighet i %) Optovakt 99 (20) Är-värde=uppmätt ljusstyrka i % (Bör-värde=inställd ljusstyrka i %) Inställbar % Inställbar 1-98 % Test utgångar tryck + Tryck på + knapp och därefter pil-framåt för vidare visning Skruv extern 0/1 Manuell test Aktiveras med tryckning Skruv extern 0/1 Manuell test Aktiveras med tryckning Fläkt % Manuell test Aktiveras med tryckning Skruv brännare 0/1 Manuell test Aktiveras med tryckning ARITERM SWEDEN AB Installations & Driftsanvisning /20

15 Meddelande Beskrivning Inställningsmöjligheter Tändning % Manuell test Aktiveras med tryckning OBS! Skall endast testas med aktiverad fläkt Alarm El steg Cirk.pump Värme 1 Cirk.pump pellets Cirk.pump sol 0/1 Manuell test av larmdiod 0/1 Manuell test 0/1 Manuell test Radiatorpump 0 + Manuell test Shuntmotor 0/1 Manuell test Laddpump pellets 0/1 Manuell test Laddpump sol Aktiveras med tryckning Aktiveras med tryckning Aktiveras med tryckning Aktiveras med tryckning Aktiveras med tryckning Aktiveras med tryckning Översikt över meny 3 - Effekt OBS! Får ej ändras utan kontakt med återförsäljare eller Ariterm Meddelande Beskrivning Inställningsmöjligheter Effekt 0 Aktiveras med kod 5, vänta i 5 sek. - gå vidare genom tryckning på pil-knapp framåt Brännartyp kw 15, 20, 25 och 50 kw Effekt hög skruv Effekt hög fläkt Inställning av bränslematning hög effekt i % Inställning av fläkthastighet hög effekt i % % inställes med + / knapparna. OBS! Max 70% för 15 kw, max 90% för 20 kw % inställes med + / knapparna ARITERM SWEDEN AB Installations & Driftsanvisning /20

16 ARITERM Expansionskort Pellets-Sol Meddelande Beskrivning Inställningsmöjligheter Effekt låg skruv Inställning av bränslematning låg effekt i % % Blockeras med 0 Effekt låg fläkt Inställning av fläkthastighet låg effekt i % % Effekt min skruv Inställning av bränslematning min effekt i % 0-40 % Blockeras med 0 Effekt min fläkt Inställning av fläkthastighet min effekt i % % Rengöring fläkt Renblåsning av brännarhuvud Från, 1/h, 2/h, 1/2h, 1/3h Glödhållning tid Intervall mellan underhållsperiod av glödbädd 0 = Off, ger alltid kallstart min, inställes med tryckningar på + / knapparna Skruv extern tid Inställning av gångtid för externskruv sek Skruv extern tid manuell Inställning av gångtid för externskruv vid manuell körning 3-60 min, inställes med tryckningar på + / knapparna Varmstart antal Visar antal utförda varmstarter Nollställes genom intryckning av + / knapparna samtidigt i 3 sek Kallstarter antal Visar antal utförda kallstarter Nollställes genom intryckning av + / knapparna samtidigt i 3 sek Sekvens 0, fabriksinställningar får ej ändras Aktiveras med kod Svenska engelska, tyska, italienska, finska Aktiveras med tryckning Adress Adressangivelse vid inkoppling till Online 0-30 Aktiveras med tryckning Fabriksinställning v0742 NEJ Laddpump diff Pellets - Tank M 10 Återställning till fabriksvärden, programversion 10 C Visar inställd differens. Laddpump startar vid inställd panntemperatur differens. Laddpump stoppar (eftergång) vid inställd panntemperatur -2 C. Ja / nej Aktiveras med tryckning Valbar 5-20 ARITERM SWEDEN AB Installations & Driftsanvisning /20

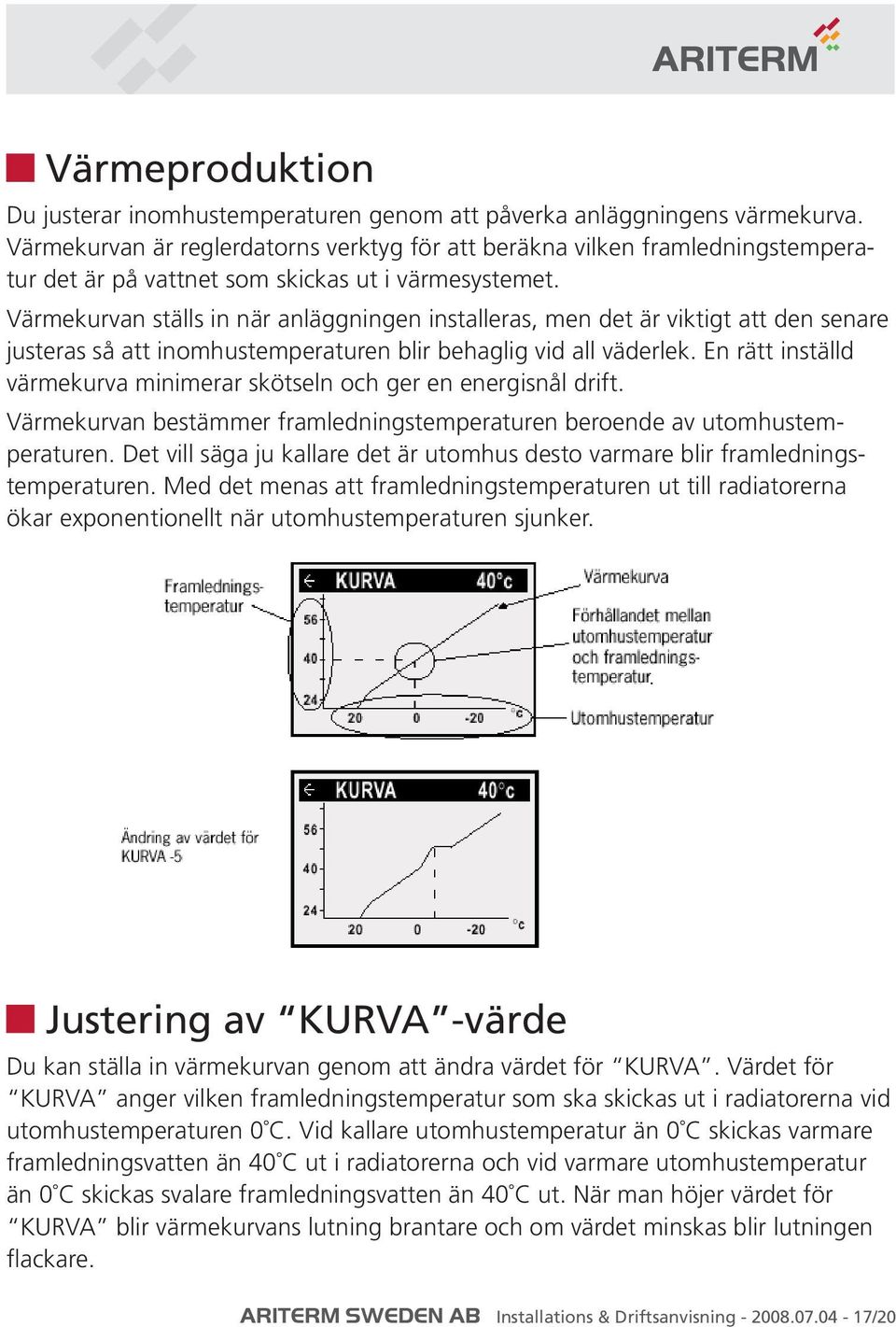

17 Värmeproduktion Du justerar inomhustemperaturen genom att påverka anläggningens värmekurva. Värmekurvan är reglerdatorns verktyg för att beräkna vilken framledningstemperatur det är på vattnet som skickas ut i värmesystemet. Värmekurvan ställs in när anläggningen installeras, men det är viktigt att den senare justeras så att inomhustemperaturen blir behaglig vid all väderlek. En rätt inställd värmekurva minimerar skötseln och ger en energisnål drift. Värmekurvan bestämmer framledningstemperaturen beroende av utomhustemperaturen. Det vill säga ju kallare det är utomhus desto varmare blir framledningstemperaturen. Med det menas att framledningstemperaturen ut till radiatorerna ökar exponentionellt när utomhustemperaturen sjunker. Justering av KURVA -värde Du kan ställa in värmekurvan genom att ändra värdet för KURVA. Värdet för KURVA anger vilken framledningstemperatur som ska skickas ut i radiatorerna vid utomhustemperaturen 0 C. Vid kallare utomhustemperatur än 0 C skickas varmare framledningsvatten än 40 C ut i radiatorerna och vid varmare utomhustemperatur än 0 C skickas svalare framledningsvatten än 40 C ut. När man höjer värdet för KURVA blir värmekurvans lutning brantare och om värdet minskas blir lutningen flackare. ARITERM SWEDEN AB Installations & Driftsanvisning /20

18 ARITERM Expansionskort Pellets-Sol Inställning av MIN och MAX värde Framledningens MIN - och MAX -temperaturer är det minsta, respektive det högsta värdet för framledningstemperaturen. Det är speciellt viktigt att ställa in minsta och högsta temperaturerna för framledningstemperaturen om du har golvvärme. Har du golvvärme och parkettgolv i huset ska framledningstemperaturen inte överstiga 45 C. Det finns annars risk att parkettgolvet skadas. Har du golvvärme och stengolv bör MIN ställas på C även sommartid när ingen uppvärmning krävs. Detta för att få en behaglig golvtemperatur. Om du har hus med källare bör MIN -temperaturen även sommartid ställas till en lämplig temperatur för att undvika att inomhusklimatet i källaren känns rått. Tänk på att även VÄRMESTOPP behöver justeras upp för att få värme sommartid. Inställning av VÄRMESTOPP Värmestopp är en funktion som stoppar all produktion av radiatorvärme då utetemperaturen är lika med eller högre än det inställda värmestoppvärdet. När värmestoppfunktionen tas i bruk stängs cirkulationspumpen av, förutom när varmvatten produceras. Cirkulationspumpen motioneras dock 1 minut/dygn. Fabriksinställt värde är 17 C. Rumsgivare (tillval) Värmepumpsystemet kan utrustas med en rumsgivare som tillval. Den ska installeras av behörig installatör. Vid normal drift visas inställd rumstemperatur (t.ex. 20.0). En knapptryckning visar inställt värde med blinkande siffror och sedan kan ändring göras med + eller knapparna. Utetemperaturen visas i 10 sekunder om båda knapparna trycks in samtidigt. ARITERM SWEDEN AB Installations & Driftsanvisning /20

19 Sol Laddpump SOL startar om SOL > TankBotten + Diff. Laddpump SOL stoppar om SOL < TankBotten + Diff/2. Laddpump SOL stoppar alltid om TankTopp > SOLmaxtemp. Pelletspanna Pelletspanna startar om TankMitten < PelletStart. Pelletspanna stoppar om TankMitten > PelletStopp. (Bränsleval PELLET alternativt PELLET + EL och ej bara EL) Laddpump pellets Laddar från pelletspanna till tank Laddpump PELLET startar om: Pelletspanna är tillåten och PannTemp > PannTemp(bör) Diff, stoppar om PannTemp < PannTemp(bör) Diff. Pelletspanna ej är tillåten men PannTemp > PannTemp(bör) 2, stoppar om PannTemp < PannTemp(bör) 2. Elpatroner EL startar om TankMitten < ELstart. EL stopp om TankTopp > ELstopp. (Bränsleval PELLET + EL alternativt EL och ej bara PELLET) ARITERM SWEDEN AB Installations & Driftsanvisning /20

20 Om denna anvisning ej följs vid installation, drift och skötsel är Ariterm Sweden ABs åtagande enligt gällande garantibestämmelser ej bindande. Ariterm förbehåller sig rätten till ändringar i detaljer och specifikationer utan föregående meddelande. Ariterm Sweden AB Flottiljvägen 15, SE Kalmar Box 993, SE Arvika
