Installatörshandbok AXC 50. Tillbehör IHB SE LEK

Storlek: px
Starta visningen från sidan:

Download "Installatörshandbok AXC 50. Tillbehör IHB SE 1222-2 431283 LEK"

Transkript

1 EK Installatörshandbok AXC 0 Tillbehör IHB SE -

2

3 Innehållsförteckning Allmänt Innehåll Komponentplacering Gemensam elinkoppling Anslutning av matning Anslutning av kommunikation Shuntstyrd tillsatsvärme Allmänt Röranslutning Principschema Elinkoppling Programinställningar Elschema Stegstyrd tillsatsvärme Allmänt Röranslutning Principschema 0 Elinkoppling Programinställningar Elschema Extra klimatsystem Allmänt Röranslutning Principschema Elinkoppling Programinställningar Elschema Varmvattenkomfort 0 Allmänt 0 Röranslutning 0 Principschema Elinkoppling Programinställningar Elschema Grundvattenpump Allmänt Principschema Elinkoppling Programinställningar Elschema Passiv kyla (-rör) Allmänt Röranslutning Principschema Elinkoppling 0 Programinställningar Elschema Passiv kyla (-rör) Allmänt Röranslutning Principschema Elinkoppling Programinställningar Elschema 0 Passiv/aktiv kyla (-rör) Allmänt Röranslutning Principschema 0 Elinkoppling Programinställningar Elschema AXC 0 Innehållsförteckning

4 Allmänt Detta tillbehör används för att möjliggöra inkoppling och styrning av (en AXC 0 behövs för varje av nedanstående tillbehörsfunktioner som ska utnyttjas): Shuntstyrd tillsatsvärme Stegstyrd tillsatsvärme Passiv kyla (-rör) Passiv kyla (-rör) Passiv/aktiv kyla (-rör) Extra klimatsystem Varmvattenkomfort Grundvattenpump Innehåll st Buntband Komponentplacering AA-S AA-X EK FA st st st st st Värmeledningspasta Isoleringstejp Kit för tillbehörskort Aluminiumtejp Temperaturgivare AA AA-X AA-F AA-X X Elkomponenter FA Automatsäkring, 0A X Anslutningsplint, spänningsmatning AA Tillbehörskort AA-X AA-X AA-X AA-S AA-F Anslutningsplint, givare och extern blockering Anslutningsplint, kommunikation Anslutningsplint, cirkulationspump, shunt och hjälprelä DIP-switch Finsäkring, TAH0V Beteckningar i komponentplacering enligt standard IEC - och -. Kapitel Allmänt AXC 0

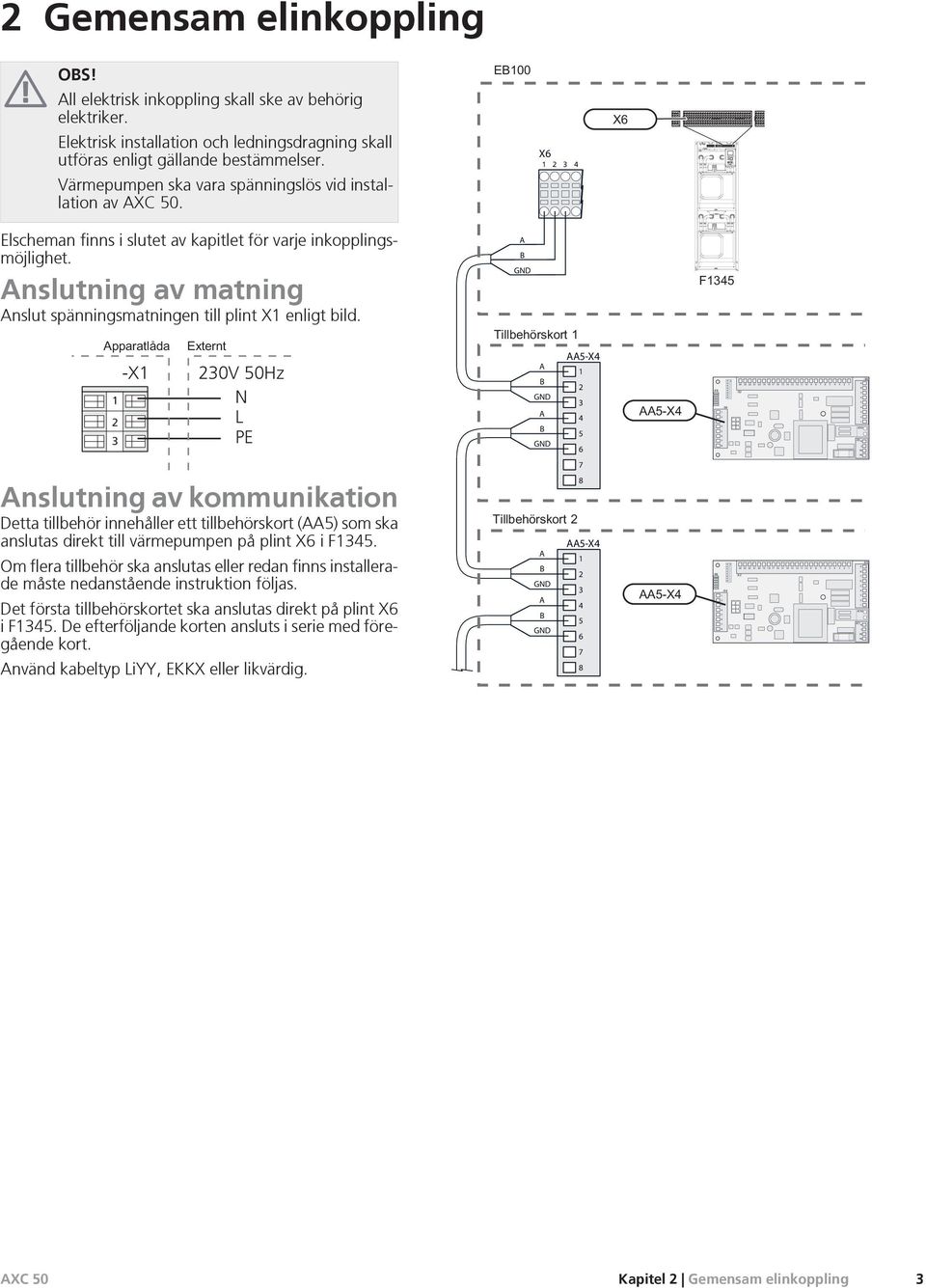

5 EK N N Gemensam elinkoppling OBS! All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. Värmepumpen ska vara spänningslös vid installation av AXC 0. X Elscheman finns i slutet av kapitlet för varje inkopplingsmöjlighet. Anslutning av matning Anslut spänningsmatningen till plint X enligt bild. -X 0V 0Hz N A B GND AA-X A B GND A B GND -X ON -X -X -X0 -X -X Anslutning av kommunikation Detta tillbehör innehåller ett tillbehörskort (AA) som ska anslutas direkt till värmepumpen på plint X i F. Om flera tillbehör ska anslutas eller redan finns installerade måste nedanstående instruktion följas. Det första tillbehörskortet ska anslutas direkt på plint X i F. De efterföljande korten ansluts i serie med föregående kort. Använd kabeltyp iyy, EKKX eller likvärdig. AA-X A B GND A B GND -X ON -X -X -X0 -X -X AXC 0 Kapitel Gemensam elinkoppling

6 Shuntstyrd tillsatsvärme Allmänt Denna inkoppling möjliggör att en extern tillsats, t.ex. en oljepanna, gaspanna eller fjärrvärmeväxlare, hjälper till med uppvärmningen. Värmepumpen styr en shuntventil och en cirkulationspump via AXC 0. Om värmepumpen ej klarar att hålla rätt framledningstemperatur startas tillsatsen. När panntemperaturen höjts till ca C skickar värmepumpen signal till shunten (QN) att öppna från tillsatsen. Shunten (QN) reglerar in sig så att verklig framledningstemperatur stämmer överens med styrsystemets teoretiskt framräknade börvärde. När värmebehovet minskar så mycket att tillsatsvärme ej behövs stänger shunten (QN) helt. Minsta inkopplingstid för pannan är timmar. Röranslutning Den externa cirkulationspumpen (GP0) placeras enligt principschema. Shuntventil Shuntventilen (QN) placeras på framledningen till klimatsystemet efter värmepumpen enligt principschema. Anslut framledningen från värmepumpen till den externa tillsatsvärmen viaa T-rör till port B på shuntventilen (stänger vid minskasignal). Anslut framledningen till klimatsystemet från shuntventilen till gemensam B port AB (alltid öppen). Anslut framledningen från den externa tillsatsvärmen till shuntventilen till port A (öppnar vid ökasignal). AB Temperaturgivare Panngivaren (BT) monteras på lämplig plats i den externa tillsatsen. Extern framledningsgivare (BT, inkopplad i F) ska monteras på framledningen till radiatorerna, efter shuntventil (QN). K Temperaturgivarna monteras med buntband tillsammans med värmeledningspasta och aluminiumtejp. Därefter skall de isoleras med medföljande isolertejp. OBS! Givar- och kommunikationskablar får ej förläggas i närheten av starkströmsledning. Kapitel Shuntstyrd tillsatsvärme AXC 0

7 Principschema EM Olje-/gaspanna F0 Säkerhetsventil, värmebärarsida Förklaring KA Hjälprelä, extern tillsats EB00 Värmepumpsystem (Master) QN Shuntventil, tillsats BT Temperaturgivare, ute Övrigt BT Temperaturgivare, varmvattenladdning BP Manometer, köldbärarsida BT Temperaturgivare, värmebärare fram, Extern BT0 Temperaturgivare, varmvatten fram BT Temperaturgivare, värmebärare retur, Extern CP0, CP Ackumulatortank med varmvattenslinga EB00 Värmepump, F CP0 Utjämningskärl, UKV EP Kylmodul A CM Expansionskärl slutet, köldbärarsida EP Kylmodul B EP Kollektor, köldbärarsida F - F Säkerhetsventil, köldbärarsida F Säkerhetsventil, köldbärare F - F Säkerhetsventil, värmebärarsida GP0 Cirkulationspump, värmebärare extern HQ - HQ Smutsfilter GP Cirkulationspump, värmebärare extern QM0 - QMAvstängningsventil, köldbärarsida QM Avluftningsventil, köldbärarsida QM - QMAvstängningsventil, värmebärarsida QM Avstängningsventil, köldbärare fram QN0 Växelventil, värme/varmvatten QM Avstängningsventil, köldbärare retur RM0 - RM Backventil RM Backventil EM Extern tillsats RN0 - RN Trimventil AA Tillbehörskort (AXC 0) X - X Anslutning, påfyllning köldbärare BT Temperaturgivare, panna CM Expansionskärl slutet Beteckningar enligt standard IEC - och -. Principschema F med AXC 0 och extern tillsats -EM -F0 -CM -EM -KA -BT -QN -GP0 -EM-AA -EB00-BT -CP0 -GP -RM -EB00-BT -EB00-BT -CM -BP P -QM -F -QM -X -X -QM -EB00 -EB00 -QM -HQ -F -QM -RM -QM -HQ -EP -EP -F -RM -QM -HQ -QM -RM -QM -EB00-QN0 -RN0 -CP0 -EB00 -BT -RN -RN -RN -CP -F0 -QM0 -RM0 -F -HQ -QM -EP AXC 0 Kapitel Shuntstyrd tillsatsvärme

8 ON Elinkoppling -X -X OBS! 0 0 -X All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. F ska vara spänningslös vid installation av AXC 0. Anslutning av givare och extern blockering Använd kabeltyp iyy, EKKX eller likvärdig. Panngivare (BT) Anslut panngivaren till AA-X:-. Extern blockering (valfritt) En kontakt (NO) kan anslutas till AA-X:- för att kunna blockera tillsatsen. När kontakten sluts blockeras tillsatsen. -X0 -X N -X Anslutning av cirkulationspump (GP0) Anslut cirkulationspumpen (GP0) till AA-X: (0 V), AA-X: (N) och X: (). N Anslutning av shuntmotor (QN) Anslut shuntmotorn (QN) till AA-X: (0 V, öppna), AA-X: (N) och AA-X: (0 V, stäng). Anslutning av hjälprelä för tillsatsvärme Anslut hjälprelä för till- och frånslag av tillsats till AA- X: (0 V) och AA-X: (N). 0 External auxiliary relay A A Additional N Heating TÄNK PÅ! Reläutgångarna på tillbehörskortet får max belastas med A (0 V) totalt. Kapitel Shuntstyrd tillsatsvärme AXC 0

9 0 0 N DIP-switch DIP-switchen på tillbehörskortet ska ställas in enligt nedan. ON -X ON -X -X -X0 -X -X Programinställningar Programinställningen av AXC 0 kan göras via startguiden eller direkt i menysystemet. Startguiden Startguiden visas vid första uppstart efter värmepumpsinstallationen, men finns även i meny.. Menysystemet Om du inte gör alla inställningar via startguiden eller behöver ändra någon inställning kan du göra detta i menysystemet. Meny.. - tillbehör Aktivering/avaktivering av tillbehör. Välj: "shuntstyrd tillsats". Meny.. - shuntstyrd tillsats Här kan du exempelvis göra följande inställningar: Välja när tillsatsen ska starta. Minsta gångtid. Minsta panntemperatur för att shunten ska börja reglera. Diverse shuntinställningar. Meny. - tvångsstyrning Tvångsstyrning av de olika komponenterna i värmepumpen samt i de olika tillbehören som eventuellt är anslutna. EM-AA-K: Aktivering av relä för extra värme. EM-AA-K: Signal (stäng) till shunt (QN). EM-AA-K: Signal (öppna) till shunt (QN). EM-AA-K: Aktivering av cirkulationspump (GP0). TÄNK PÅ! Se även Drifthandboken för F. AXC 0 Kapitel Shuntstyrd tillsatsvärme

10 Elschema Kapitel Shuntstyrd tillsatsvärme AXC 0

11 Stegstyrd tillsatsvärme Allmänt Med AXC 0 kan ytterliggare tre potentialfria reläer användas för tillsatsstyrning, vilket då ger max + linjära eller + binära steg. Röranslutning Den extra cirkulationspumpen (GP0) placeras enligt principschema. Temperaturgivare Extern framledningsgivare (BT, inkopplad i F) ska monteras på framledningen till radiatorerna, efter tillsatsvärmen. K Temperaturgivarna monteras med buntband tillsammans med värmeledningspasta och aluminiumtejp. Därefter skall de isoleras med medföljande isolertejp. OBS! Givar- och kommunikationskablar får ej förläggas i närheten av starkströmsledning. AXC 0 Kapitel Stegstyrd tillsatsvärme

12 Principschema Förklaring EB Extern tillsats AA Tillbehörskort (AXC 0) CM Expansionskärl slutet EB Extern eltillsats F0 Säkerhetsventil, värmebärarsida QM - QMAvstängningsventil, värmebärarsida RN Trimventil EB00 Värmepumpsystem (Master) BT Temperaturgivare, ute BT Temperaturgivare, varmvattenladdning BT Temperaturgivare, värmebärare fram, Extern BT Temperaturgivare, värmebärare retur, Extern EB00 Värmepump, F EP Kylmodul A EP Kylmodul B F - F Säkerhetsventil, köldbärarsida F - F Säkerhetsventil, värmebärarsida HQ - HQ Smutsfilter QM0 - QMAvstängningsventil, köldbärarsida QM - QMAvstängningsventil, värmebärarsida QN0 Växelventil, värme/varmvatten RM0 - RM Backventil Övrigt BP Manometer, köldbärarsida CP0, CP Ackumulatortank med varmvattenslinga CP0 Utjämningskärl, UKV CM Expansionskärl slutet, köldbärarsida EP Kollektor, köldbärarsida F Säkerhetsventil, köldbärare GP0 Cirkulationspump, värmebärare extern GP Cirkulationspump, värmebärare extern QM Avluftningsventil, köldbärarsida QM Avstängningsventil, köldbärare fram QM Avstängningsventil, köldbärare retur RM, RM -Backventil RM RN0 - RN Trimventil X - X Anslutning, påfyllning köldbärare Beteckningar enligt standard IEC - och -. Principschema F med AXC 0 och extern tillsats -EB -CM -EB -F0 -QM -QM -RN -GP0 -RM -EB-AA -EB00-BT -EB00-BT -CP0 -GP -EB00-BT -CM -BP P -QM -F -X -QM -X -QM -EB00 -EB00 -QM -HQ -F -QM -RM -QM -HQ -EP -EP -F -RM -QM -HQ -QM -RM -QM -EB00-QN0 -RN0 -CP0 -EB00 -BT -RN -RN -RN -CP -F0 -QM0 -RM0 -F -HQ -QM -EP 0 Kapitel Stegstyrd tillsatsvärme AXC 0

13 ON 0 0 N Elinkoppling Anslutning av cirkulationspump (GP0) Anslut cirkulationspumpen (GP0) till AA-X: (0 V), AA-X: (N) och X: (). -X -X OBS! 0 0 -X All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. F ska vara spänningslös vid installation av AXC 0. -X0 -X N -X N Anslutning av tillsatssteg Anslut steg till AA-X: och. Anslut steg till AA-X: och. Anslut steg till AA-X: och. Anslutning av extern blockering Använd kabeltyp iyy, EKKX eller likvärdig. Extern blockering (valfritt) En kontakt (NO) kan anslutas till AA-X:- för att kunna blockera tillsatsen. När kontakten sluts blockeras tillsatsen. A A A A A A STEG STEG STEG DIP-switch DIP-switchen på tillbehörskortet ska ställas in enligt nedan. 0 TÄNK PÅ! Reläutgångarna på tillbehörskortet får max belastas med A (0 V) totalt. ON -X ON -X -X -X0 -X -X AXC 0 Kapitel Stegstyrd tillsatsvärme

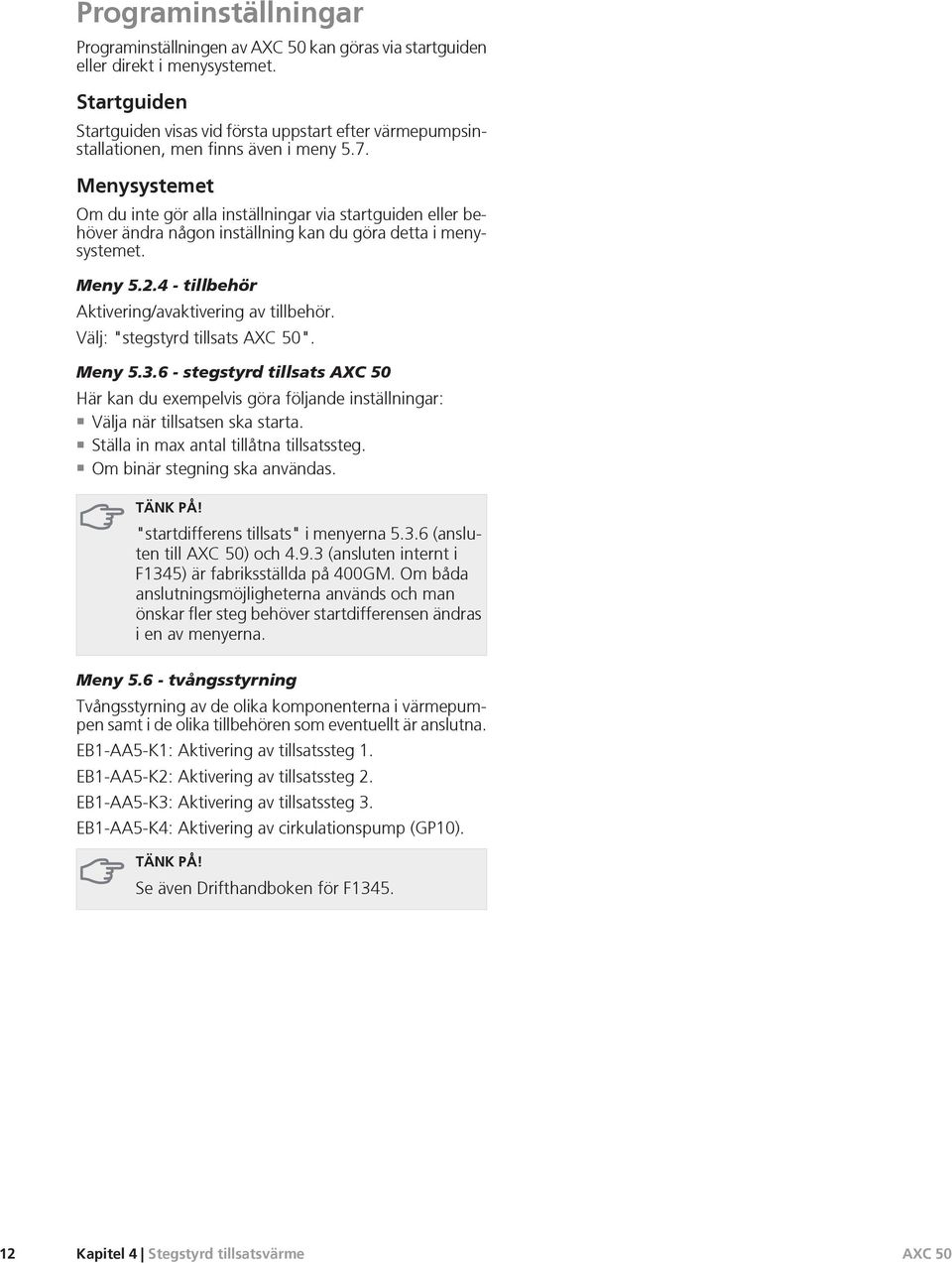

14 Programinställningar Programinställningen av AXC 0 kan göras via startguiden eller direkt i menysystemet. Startguiden Startguiden visas vid första uppstart efter värmepumpsinstallationen, men finns även i meny.. Menysystemet Om du inte gör alla inställningar via startguiden eller behöver ändra någon inställning kan du göra detta i menysystemet. Meny.. - tillbehör Aktivering/avaktivering av tillbehör. Välj: "stegstyrd tillsats AXC 0". Meny.. - stegstyrd tillsats AXC 0 Här kan du exempelvis göra följande inställningar: Välja när tillsatsen ska starta. Ställa in max antal tillåtna tillsatssteg. Om binär stegning ska användas. TÄNK PÅ! "startdifferens tillsats" i menyerna.. (ansluten till AXC 0) och.. (ansluten internt i F) är fabriksställda på 00GM. Om båda anslutningsmöjligheterna används och man önskar fler steg behöver startdifferensen ändras i en av menyerna. Meny. - tvångsstyrning Tvångsstyrning av de olika komponenterna i värmepumpen samt i de olika tillbehören som eventuellt är anslutna. EB-AA-K: Aktivering av tillsatssteg. EB-AA-K: Aktivering av tillsatssteg. EB-AA-K: Aktivering av tillsatssteg. EB-AA-K: Aktivering av cirkulationspump (GP0). TÄNK PÅ! Se även Drifthandboken för F. Kapitel Stegstyrd tillsatsvärme AXC 0

15 Elschema AXC 0 Kapitel Stegstyrd tillsatsvärme

16 Extra klimatsystem Allmänt Detta tillbehör används då F installeras i hus med upp till fyra olika klimatsystem som kräver olika framledningstemperaturer, t.ex. då huset har både radiatorsystem och golvvärmesystem. TÄNK PÅ! Vid golvvärmesystem ska normalt max framledningstemp. ställas in mellan och C. Kontrollera max temperatur för ditt golv med din golvleverantör. TÄNK PÅ! Om rumsgivaren används i rum med med golvvärme bör den endast ha visande funktion, inte styrning av rumstemperatur. Röranslutning Allmänt Vid anslutning av extra klimatsystem måste de kopplas så att de har lägre arbetstemperatur är klimatsystem. Cirkulationspump Den extra cirkulationspumpen (GP0) placeras i det extra klimatsystemet enligt principschema. Shuntventil Shuntventilen (QN) placeras på framledningen efter värmepumpen/innemodulen, före första radiator på klimatsystem. Returledningen från det extra klimatsystemet kopplas till shuntventilen samt till returledningen från värmesystem, se bild samt principschema. Anslut framledningen till klimatsystemet AB från värmepumpen till port A på shuntventilen (öppnar vid ökasignal). Anslut returledningen från klimatsystemet B till port B på shuntventilen via T-rör (stänger vid minskasignal). Anslut framledningen till klimatsystemet till A gemensam port AB på shuntventilen (alltid öppen). Temperaturgivare Framledningsgivaren (BT) monteras på röret mellan cirkulationspumpen (GP0) och shuntventil (QN). Returledningsgivaren (BT) monteras på röret från det extra klimatsystemet. K Temperaturgivarna monteras med buntband tillsammans med värmeledningspasta och aluminiumtejp. Därefter skall de isoleras med medföljande isolertejp. OBS! Givar- och kommunikationskablar får ej förläggas i närheten av starkströmsledning. Kapitel Extra klimatsystem AXC 0

17 Principschema Förklaring EB Extern tillsats CM Expansionskärl, slutet EB Extern eltillsats F0 Säkerhetsventil, värmebärarsida QM - Avstängningsventil, värmebärarsida QM RN Trimventil EB Innemodul EB Innemodul EB00 Värmepumpsystem BT Temperaturgivare, utomhus BT Temperaturgivare, varmvatten BT Temperaturgivare, extern framledning BT Temperaturgivare, extern returledning EB00 Värmepump, F EP Kylmodul A EP Kylmodul B F0 - Säkerhetsventil, köldbärarsida F F - Säkerhetsventil, värmebärarsida F HQ Smutsfilter HQ - HQ QM0 - Avstängningsventil, köldbärarsida QM QM - Avstängningsventil, värmebärarsida QM QN0 Växelventil, värme/varmvatten RM0 - Backventil RM EP Klimatsystem AA Tillbehörskort (AXC 0) BT Framledningsgivare, extra klimatsystem BT Returledningsgivare, extra klimatsystem GP0 Cirkulationspump, extra klimatsystem QN Shuntventil EP Klimatsystem EP Klimatsystem Övrigt BP Manometer, köldbärarsida CM Expansionskärl, värmebärarsida CM Nivåkärl CM Expansionskärl, köldbärarsida CP0, Ackumulatortank med solslinga CP CP0 Utjämningskärl EP Bergvärme/Jordkollektor F Säkerhetsventil, värmebärare F Säkerhetsventil, köldbärare GP0, Cirkulationspump, värmebärare extern GP QM Påfyllningsventil, köldbärare QM Avluftningsventil, köldbärarsida QM Avstängningsventil, värmebärare fram QM Avstängningsventil, värmebärare retur QM Avstängningsventil, köldbärare retur QM Avstängningsventil, köldbärare fram QM Avstängningsventil RM, Backventil RM RN0 - Trimventiler RN X Påfyllnadsventilsats, köldbärare X - Anslutning, påfyllning köldbärare X Beteckningar i komponentplacering enligt standard IEC - och -. AXC 0 Kapitel Extra klimatsystem

18 Principschema F med AXC 0 och upp till tre extra klimatsystem -EP -AA -BT -GP0 -QN -BT -EP -AA -BT -GP0 -QN -BT -EP -AA -BT -GP0 -EB -CM -EB -F0 -QM -QM -RN -GP0 -RM -EB00-BT -EB00-BT -CP0 -GP -QN -BT -EB00-BT -CM -BP P -QM -F -QM -X -X -QM -EB00 -QM -HQ -F -QM -RM -QM -HQ -EB00 -EP -EP -F -RM -QM -HQ -QM -RM -QM -EB00-QN0 -RN0 -CP0 -EB00 -BT -RN -RN -RN -CP -QM0 -RM0 -F0 -F -HQ -QM -EP Kapitel Extra klimatsystem AXC 0

19 ON 0 0 N Elinkoppling Anslutning av cirkulationspump (GP0) Anslut cirkulationspumpen (GP0) till AA-X: (0 V), AA-X: (N) och X: (). -X -X OBS! 0 0 -X All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. F ska vara spänningslös vid installation av AXC 0. -X0 -X N -X N Anslutning av shuntmotor (QN) Anslut shuntmotorn (QN) till AA-X: (0 V, öppna), AA-X: (N) och AA-X: (0 V, stäng). Anslutning av givare och extern justering Använd kabeltyp iyy, EKKX eller likvärdig. Framledningsgivare, extra klimatsystem (BT) Anslut framledningsgivaren till AA-X:-. Returledningsgivare, extra klimatsystem (BT) Anslut returledningsgivaren till AA-X:-. Rumsgivare, extra klimatsystem (BT0) (valfritt) Anslut rumsgivaren till AA-X:-0. Extern justering (valfritt) En potentialfri kontakt kan anslutas till AA-X:- för extern justering av klimatsystemet. DIP-switch DIP-switchen på tillbehörskortet ska ställas in enligt nedan. AA-S -X ON -X -X -X -X0 -X Klimatsystem 0 TÄNK PÅ! Reläutgångarna på tillbehörskortet får max belastas med A (0 V) totalt. ON ON ON AXC 0 Kapitel Extra klimatsystem

20 Programinställningar Programinställningen av AXC 0 kan göras via startguiden eller direkt i menysystemet. Startguiden Startguiden visas vid första uppstart efter värmepumps- /innemodulsinstallationen, men finns även i meny.. Menysystemet Om du inte gör alla inställningar via startguiden eller behöver ändra någon inställning kan du göra detta i menysystemet. Meny.. - tillbehör Aktivering/avaktivering av tillbehör. Välj: "klimatsystem ", "klimatsystem " och/eller "klimatsystem " beroende hur många klimatsystem som är installerade. Meny.. - max framledningstemp. Inställning av högsta framledningstemperatur till varje klimatsystem. Meny.. - extra klimatsystem Shuntinställningar för extra installerade klimatsystem. Meny. - temperatur Inställning av inomhustemperatur. Meny.. - värmekurva Inställning av värmekurva. Meny.. - extern justering Inställning av extern justering. Meny.. - min. framledningstemp. Inställning av lägsta framledningstemperatur till varje klimatsystem. Meny.. - rumsgivarinställningar Aktivering och inställning av rumsgivare. Meny. - tvångsstyrning Tvångsstyrning av de olika komponenterna i värmepumpen samt i de olika tillbehören som eventuellt är anslutna. EP är klimatsystem, EP är klimatsystem, EP är klimatsystem. EP#-AA-K: Ingen funktion. EP#-AA-K: Signal (stäng) till shunt (QN). EP#-AA-K: Signal (öppna) till shunt (QN). EP#-AA-K: Aktivering av cirkulationspump (GP0). TÄNK PÅ! Se även Installatörshandboken för respektive värmepump/innemodul. Kapitel Extra klimatsystem AXC 0

21 Elschema AXC 0 Kapitel Extra klimatsystem

22 Varmvattenkomfort Allmänt Denna funktion ger möjlighet för tillfällig lyx, blandningsventil och varmvattencirkulation. Tillfällig lyx (extra varmvatten) Om en elpatron är installerad i tanken kan den tillåtas producera varmvatten samtidigt som värmepumpen prioriterar värmedift. Blandningsventil En temperaturgivare läser av temperaturen på utgående varmvatten till tappvattenkranarna och justerar blandningsventilen från varmvattenberedaren tills inställd temperatur har uppnåtts. Varmvattencirkulation (VVC) En pump kan styras för cirkulation av varmvattnet under valbara perioder. Röranslutning Blandningsventil Blandningsventilen (FQ) placeras på utgående varmvattenledning från varmvattenberedaren enligt principschema. Anslut inkommande kallvatten via T- rör till port B på blandningsventilen B AB (stänger vid signal). Anslut blandat vatten till tappvarmvattenkranarna från blandningsventilen A till gemensam port AB (alltid öppen). Anslut utgående varmvatten från varmvattenberedare till blandningsventilen till port A (öppnar vid signal). Temperaturgivare Temperaturgivare, utgående varmvatten, (BT0) monteras på lämplig plats efter blandningsventilen (FQ). K Temperaturgivarna monteras med buntband tillsammans med värmeledningspasta och aluminiumtejp. Därefter skall de isoleras med medföljande isolertejp. OBS! Givar- och kommunikationskablar får ej förläggas i närheten av starkströmsledning. 0 Kapitel Varmvattenkomfort AXC 0

23 Principschema Förklaring EB Extern tillsats AA Tillbehörskort (AXC 0) CM Expansionskärl, slutet EB Extern eltillsats F0 Säkerhetsventil, värmebärarsida QM - Avstängningsventil, värmebärarsida QM RN Trimventil EB00 Värmepumpsystem (Master) BT Temperaturgivare, utomhus BT Temperaturgivare, varmvatten BT Temperaturgivare, extern framledning BT Temperaturgivare, extern returledning EB00 Värmepump, F EP Kylmodul A EP Kylmodul B F0 - Säkerhetsventil, köldbärarsida F F - Säkerhetsventil, värmebärarsida F HQ - Smutsfilter HQ QM0 - Avstängningsventil, köldbärarsida QM QM - Avstängningsventil, värmebärarsida QM QN0 Växelventil, värme/varmvatten RM0 - RM QZ AA BT0 EB EB0 FQ GP KA RM RN0 XD Övrigt BP CM CP0, CP CP0 F GP0 GP QM QM QM RM RN0 - RN X - X Backventil Varmvattenkomfort Tillbehörskort (AXC 0) Temperaturgivare, utgående varmvatten Elpatron Varmvattenberedare Blandningsventil, varmvatten Cirkulationspump, varmvattencirkulation Hjälprelä, elpatron Backventil Trimventil Kopplingsbox Manometer, köldbärarsida Expansionskärl, köldbärarsida Ackumulatortank med solslinga Utjämningskärl, UKV Säkerhetsventil, köldbärare Cirkulationspump, värmebärare extern Cirkulationspump, värmebärare extern Avluftningsventil, köldbärarsida Avstängningsventil, köldbärare retur Avstängningsventil, köldbärare fram Backventil Trimventiler Anslutning, påfyllning köldbärare Beteckningar enligt standard IEC - och -. Principschema F med AXC 0 och varmvattenkomfort -EB -CM -EB -F0 -QM -QM -RN -GP0 -RM -EB00-BT -EB00-BT -CP0 -GP -EB00-BT -QZ-AA -QZ -GP -BP P -QM -F -CM -QM -X -X -QM -EB00 -QM -HQ -F -QM -RM -QM -HQ -QM0 -RM0 -F0 -EB00 -EP -EP -F -F -RM -QM -HQ -QM -RM -QM -HQ -QM -RN0 -CP0 -EB00 -BT -EB00-QN0 -QZ-XD -QZ-KA -QZ-EB -RN -RN -RN -CP -RN0 -RM -EB0 -FQ -BT0 -EP AXC 0 Kapitel Varmvattenkomfort

24 ON Elinkoppling -X 0 0 -X -X Anslutning av varmvattencirkulationspump (GP) Anslut cirkulationspumpen (GP) till AA-X: (0 V), AA-X: (N) och X: (). Apparatlåda Externt -X OBS! All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. F ska vara spänningslös vid installation av AXC 0. Anslutning av givare Använd kabeltyp iyy, EKKX eller likvärdig. Varmvattengivare, framledning(bt0) Anslut varmvattengivaren till AA-X:-. 0 TÄNK PÅ! Reläutgångarna på tillbehörskortet får max belastas med A (0 V) totalt. -X0 -X N AA-X X N GP Anslutning av blandningsventil (FQ) Anslut blandningsventilmotorn (FQ) till AA-X: (0 V, öppna), AA-X: (N) och AA-X: (0 V, stäng). Anslutning av hjälprelä för tillfällig lyx (extra varmvatten) Anslut hjälprelä för till- och frånslag av tillsats till AA- X: (N) och AA-X: (0 V). External auxiliary relay A A Additional Hot water N Kapitel Varmvattenkomfort AXC 0

25 0 0 N DIP-switch DIP-switchen på tillbehörskortet ska ställas in enligt nedan. TÄNK PÅ! Se även Drifthandboken för F. ON -X ON -X -X -X0 -X -X Programinställningar Programinställningen av AXC 0 kan göras via startguiden eller direkt i menysystemet. Startguiden Startguiden visas vid första uppstart efter värmepumpsinstallationen, men finns även i meny.. Menysystemet Om du inte gör alla inställningar via startguiden eller behöver ändra någon inställning kan du göra detta i menysystemet. Meny.. - tillbehör Aktivering/avaktivering av tillbehör. Välj: "varmvattenkomfort". Meny.. - varmvattencirk. Här kan du exempelvis göra följande inställningar för varmvattencirkulation i upp till tre perioder per dygn: Hur länge varmvattencirkulationspumpen ska vara igång per drifttillfälle Hur länge varmvattencirkulationspumpen ska stå stilla mellan drifttillfällena. Meny.. - varmvattenkomfort Här kan du exempelvis göra följande inställningar: Om elpatron är installerad i tanken och huruvida den ska tillåtas ladda varmvatten om kompressorerna i värmepumpen prioriterar värmedrift. Om en blandningsventil för begränsning av temperaturen på varmvattnet från varmvattenberedaren är installerad. Diverse shuntinställningar och utgående varmvattentemperatur från tanken för blandningsventilen. Meny. - tvångsstyrning Tvångsstyrning av de olika komponenterna i värmepumpen samt i de olika tillbehören som eventuellt är anslutna. QZ-AA-K: Aktivering av relä för extra varmvatten. QZ-AA-K: Signal (stäng) till blandningsventil (FQ). QZ-AA-K: Signal (öppna) till blandningsventil (FQ). QZ-AA-K: Aktivering av cirkulationspump (GP). AXC 0 Kapitel Varmvattenkomfort

26 Elschema Kapitel Varmvattenkomfort AXC 0

27 Grundvattenpump Allmänt Med AXC 0 kan en grundvattenpump anslutas till värmepumpen om den mjukvarustyrda utgången (AUX-utgång) används för något annat. Denna inkoppling möjliggör användning av grundvatten som värmekälla. Grundvattnet pumpas upp till en mellanliggande värmeväxlare. Mellanväxlare används för att skydda värmepumpens växlare från smuts och nerfrysning. Vattnet släpps ut i grävd infiltration, alternativt borrad brunn. Grundvattenpumpen går samtidigt som köldbärarpumpen. Principschema Förklaring EB Extern tillsats AA Tillbehörskort (AXC 0) CM Expansionskärl slutet EB Extern eltillsats F0 Säkerhetsventil, värmebärarsida QM - QMAvstängningsventil, värmebärarsida RN Trimventil EB00 Värmepumpsystem (Master) BT Temperaturgivare, ute BT Temperaturgivare, varmvattenladdning BT Temperaturgivare, värmebärare fram, Extern BT Temperaturgivare, värmebärare retur, Extern EB00 Värmepump, F EP Kylmodul A Principschema F med AXC 0 och grundvattenpump EP Kylmodul B F - F Säkerhetsventil, köldbärarsida F - F Säkerhetsventil, värmebärarsida HQ - HQ Smutsfilter QM0 - QMAvstängningsventil, köldbärarsida QM - QMAvstängningsventil, värmebärarsida QN0 Växelventil, värme/varmvatten RM0 - RM Backventil EP Kollektor, köldbärarsida, grundvatten AA Tillbehörskort (AXC 0) EP Växlare, grundvatten GP Cirkulationspump, grundvatten HQ0 Smutsfiler Övrigt BP Manometer, köldbärarsida CP0, CP Ackumulatortank med varmvattenslinga CP0 Utjämningskärl, UKV CM Expansionskärl slutet, köldbärarsida F Säkerhetsventil, köldbärare GP0 Cirkulationspump, värmebärare extern GP Cirkulationspump, värmebärare extern QM Avluftningsventil, köldbärarsida QM Avstängningsventil, köldbärare fram QM Avstängningsventil, köldbärare retur RM Backventil RN0 - RN Trimventil X - X Anslutning, påfyllning köldbärare Beteckningar i komponentplacering enligt standard IEC - och -. -EB -CM -EB -F0 -QM -QM -RN -GP0 -RM -EB-AA -EB00-BT -EB00-BT -CP0 -GP -EB00-BT -BP P -QM -F -CM -QM -X -X -QM -EB00 -EB00 -QM -HQ -F -QM -RM -QM -HQ -EP -EP -F -RM -QM -HQ -QM -RM -QM -EB00-QN0 -RN0 -CP0 -EB00 -BT -RN -RN -RN -CP -EP -AA -HQ0 -EP -QM0 -RM0 -F0 -F -HQ -QM -EP -GP AXC 0 Kapitel Grundvattenpump

28 ON 0 0 N Elinkoppling Programinställningar Programinställningen av AXC 0 kan göras via startguiden eller direkt i menysystemet. -X -X 0 0 -X -X Startguiden Startguiden visas vid första uppstart efter värmepumpsinstallationen, men finns även i meny.. -X0 -X N Menysystemet Om du inte gör alla inställningar via startguiden eller behöver ändra någon inställning kan du göra detta i menysystemet. OBS! All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. F ska vara spänningslös vid installation av AXC 0. TÄNK PÅ! Reläutgångarna på tillbehörskortet får max belastas med A (0 V) totalt. Hjälprelä (HR0) krävs vid högre belastning än A (0 V). Meny.. - tillbehör Aktivering/avaktivering av tillbehör. Välj: "grundvattenpump". Meny. - tvångsstyrning Tvångsstyrning av de olika komponenterna i värmepumpen samt i de olika tillbehören som eventuellt är anslutna. EP-AA-K: Ingen funktion. EP-AA-K: Ingen funktion. EP-AA-K: Ingen funktion. EP-AA-K: Aktivering av cirkulationspump (GP). TÄNK PÅ! Se även Drifthandboken för F. Anslutning av grundvattenpump (GP) Anslut grundvattenpumpen (GP) till AA-X: (0 V), AA-X: (N) och X: (). N DIP-switch DIP-switchen på tillbehörskortet ska ställas in enligt nedan. ON AA-S -X ON -X -X -X0 -X -X Kapitel Grundvattenpump AXC 0

29 Elschema AXC 0 Kapitel Grundvattenpump

30 Passiv kyla (-rör) Allmänt Kylsystemet är anslutet till värmepumpens köldbärarkrets, varvid tillförsel av kyla från kollektor sker via cirkulationspumpen och shuntventilen. Vid kylbehov (aktiveras från utegivare och eventuell rumsgivare) aktiveras cirkulationspumpen. Shunten reglerar så att kylgivaren når aktuellt börvärde motsvarande utetemperatur och inställt min-värde för kyltemperatur (för att undvika kondens). TÄNK PÅ! Detta tillbehör kan kräva en uppdatering av programvaran i din F. ägsta programvaruversion på mjukvaran i värmepumpen som krävs är eller högre. Röranslutning Allmänt För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Vid stort kylbehov krävs fläktkonvektor med droppskål och avloppsanslutning. Köldbärarkretsen skall förses med tryckexpansionskärl. Eventuellt befintligt nivåkärl byts ut. Backventil Montera en backventil mellan två T-rörsanslutningarna till den passiva kylan på köldbärare ut (se principschema). Shuntventil Shuntventilen (QN) placeras i köldbärarsystemet på framledningen från värmepumpen via T-rörsanslutningar enligt principschema. Anslut köldbärare ut från värmepumpen via T-rör till port A på shuntventi-alen (öppnar vid ökasignal). A Anslut framledningen till fläktkonvektorn från shuntventilen till gemensam B port AB (alltid öppen). Anslut returledningen från fläktkonvektorn till shuntventilen och köldbärare ut till kollektorn till port B via T-rör (stänger vid minskasignal). Temperaturgivare Framledningsgivaren för kylsystemet (BT) monteras på röret efter cirkulationspumpen (GP) i flödesriktningen. Returledningsgivaren för kylsystemet (BT) monteras på röret från kylsystemet. K Temperaturgivarna monteras med buntband tillsammans med värmeledningspasta och aluminiumtejp. Därefter skall de isoleras med medföljande isolertejp. OBS! Givar- och kommunikationskablar får ej förläggas i närheten av starkströmsledning. Cirkulationspump Montera den extra cirkulationspumpen (GP) efter shuntventilen (QN) på framledningen till fläktkonvektorn. Kapitel Passiv kyla (-rör) AXC 0

31 Principschema EQ Passiv kyla -rör AA Tillbehörskort (AXC 0) Förklaring BT Temperaturgivare, kyla framledning EB Extern tillsats BT Temperaturgivare, kyla returledning AA Tillbehörskort (AXC 0) EP Fläktkonvektor CM Expansionskärl slutet GP Cirkulationspump, kyla EB Extern eltillsats QM0 - QMAvstängningsventil F0 Säkerhetsventil, värmebärarsida QN Shuntventil, kyla QM - QMAvstängningsventil, värmebärarsida RM0 Backventil RN Trimventil Övrigt EB00 Värmepumpsystem (Master) BP Manometer, köldbärarsida BT Temperaturgivare, ute CP0, CP Ackumulatortank med varmvattenslinga BT Temperaturgivare, varmvattenladdning CP0 Utjämningskärl (UKV) BT Temperaturgivare, värmebärare fram, Extern CM Expansionskärl slutet, köldbärarsida BT Temperaturgivare, värmebärare retur, Extern EP Kollektor, köldbärarsida EB00 Värmepump, F F Säkerhetsventil, köldbärare EP Kylmodul A GP0 Cirkulationspump, värmebärare extern EP Kylmodul B GP Cirkulationspump, värmebärare extern F - F Säkerhetsventil, köldbärarsida QM Avluftningsventil, köldbärarsida F - F Säkerhetsventil, värmebärarsida QM Avstängningsventil, köldbärare fram HQ - HQ Smutsfilter QM Avstängningsventil, köldbärare retur QM0 - QMAvstängningsventil, köldbärarsida RN0 - RN Trimventil QM - QMAvstängningsventil, värmebärarsida X - X Anslutning, påfyllning köldbärare QN0 Växelventil, värme/varmvatten RM0 - RM Backventil Beteckningar enligt standard IEC - och -. Principschema F med AXC 0 och passiv kyla (-rör) -EB -CM -EB -F0 -QM -QM -RN -GP0 -RM -EB00-BT -EB00-BT -CP0 -GP -EQ-AA -EB00-BT -EQ -EP -EQ -BT -GP -BT -CM -QN -QM0 -QM -BP P -QM -F -X -X -QM -RM0 -QM -EB00 -QM -HQ -F -QM -RM -QM -HQ -QM0 -RM0 -EB00 -F0 -EP -EP -F -F -RM -QM -HQ -QM -RM -QM -HQ -QM -EB00-QN0 -RN0 -CP0 -EB00 -BT -RN -RN -RN -CP -EP AXC 0 Kapitel Passiv kyla (-rör)

32 ON 0 0 N Elinkoppling Anslutning av cirkulationspump (GP) Anslut cirkulationspumpen (GP) till AA-X: (0 V), AA-X: (N) och X: (). -X -X 0 0 -X -X -X0 -X N N OBS! All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. F ska vara spänningslös vid installation av AXC 0. Anslutning av givare och extern blockering Använd kabeltyp iyy, EKKX eller likvärdig. Framledningsgivare, kyla (BT) Anslut framledningsgivaren till AA-X:-. Returledningsgivare, kyla (BT) Anslut returledningsgivaren till AA-X:-0. Extern blockering En kontakt (NO) kan anslutas till AA-X:- för att kunna blockera kyldriften. När kontakten sluts blockeras kyldriften. Anslutning av shuntmotor (QN) Anslut shuntmotorn (QN) till AA-X: (0 V, öppna), AA-X: (N) och AA-X: (0 V, stäng). DIP-switch DIP-switchen på tillbehörskortet ska ställas in enligt nedan. ON AA-S -X ON -X -X -X0 -X -X 0 TÄNK PÅ! Reläutgångarna på tillbehörskortet får max belastas med A (0 V) totalt. Reläutgång för kyllägesindikering Möjlighet finns till extern indikering av kyllägesindikering genom reläfunktion via ett potentialfritt växlande relä (max A) på kopplingsplint X. Ansluts kyllägesindikering till kopplingsplint X måste det väljas i meny.. 0 Kapitel Passiv kyla (-rör) AXC 0

33 Programinställningar Programinställningen av AXC 0 kan göras via startguiden eller direkt i menysystemet. Startguiden Startguiden visas vid första uppstart efter värmepumpsinstallationen, men finns även i meny.. Menysystemet Om du inte gör alla inställningar via startguiden eller behöver ändra någon inställning kan du göra detta i menysystemet. Meny.. - tillbehör Aktivering/avaktivering av tillbehör. Välj: "passiv kyla -rör". Meny. - temperatur Inställning av inomhustemperatur (kräver rumstemperaturgivare). Meny.. - kylinställningar Här kan du exempelvis göra följande inställningar: ägsta framledningstemperatur vid kyla. Önskad framledningstemperatur vid utomhustemperaturen +0 och +0 C. Tid mellan kyla och värmedrift eller tvärt om. Val om rumsgivare ska styra kylan. Hur mycket rumstemperaturen får sjunka respektive öka jämfört med önskad temperatur innan övergång till värme respektive kyldrift (kräver rumsgivare). Diverse shuntinställningar. Meny.. - autolägesinställning Om värmepumpens driftläge är satt till "auto" väljer den själv, beroende på medelutetemperatur, när start och stopp av tillsats samt värmeproduktion respektive kyldrift ska tillåtas. I denna meny väljer du dessa medelutetemperaturer. Du kan även ställa in under hur lång tid (filtreringstid) medeltemperaturen räknas. Väljer du 0 innebär det att aktuell utetemperatur används. Meny. - tvångsstyrning Tvångsstyrning av de olika komponenterna i värmepumpen samt i de olika tillbehören som eventuellt är anslutna. EQ-AA-K: Aktivering av cirkulationspump (GP). EQ-AA-K: Signal (stäng) till shunt (QN). EQ-AA-K: Signal (öppna) till shunt (QN). EQ-AA-K: Ingen funktion. TÄNK PÅ! Se även Drifthandboken för F. AXC 0 Kapitel Passiv kyla (-rör)

34 Elschema Kapitel Passiv kyla (-rör) AXC 0

35 Passiv kyla (-rör) Allmänt Köldbärarkretsen är ansluten till en värmeväxlare via en växelventil. Andra sidan av växlaren är ansluten till värmebärarkretsen via en shuntventil och en cirkulationspump. Vid kylbehov (aktiveras från utegivare och eventuell rumsgivare eller rumsenhet) aktiveras växelventilen och cirkulationspumpen. Shunten reglerar så att kylgivaren når aktuellt börvärde motsvarande utetemperatur och inställt min-värde för kyltemperatur (för att undvika kondens). TÄNK PÅ! Detta tillbehör kan kräva en uppdatering av programvaran i din F. ägsta programvaruversion på mjukvaran i värmepumpen som krävs är eller högre. Röranslutning p -EQ -QN AB B A -EP B A -GP -RM AB -QN ) Köldbärare från värmepump ) Köldbärare till köldbärarsystem ) Värmebärare till och från värmepump ) Värmebärare till och från klimatsystemet Växelventil Växelventilen (QN) placeras i köldbärarsystemet på framledningen från värmepumpen enligt principschema. Anslut port A på växelventilen (öppen vid signal) till växlaren (EP). AB A Anslut gemensam port AB på växelventilen (alltid öppen) till framledningen B (köldbärare) från värmepumpen. Anslut port B på växelventilen (normalt öppen, motor i viloläge) via T-rör till köldbärare ut till kollektorn från växlaren (EP). Shuntventil Shuntventilen (QN) placeras på returen till värmepumpen från klimatsystemet enligt principschema. Anslutport A på shuntventilen (öppnar B vid ökasignal) till växlaren (EP). Anslut gemensam port AB på shuntventilen (alltid öppen) till returledningen A AB från klimatsystemet. Anslut port B på shuntventilen (stänger vid minskasignal) via T-rör till framledningen till klimatsystemet från växlaren. AXC 0 Kapitel Passiv kyla (-rör)

36 Temperaturgivare Extern framledningsgivare (BT, inkopplad i F) ska monteras på framledningen till radiatorerna, efter shuntventil (QN). K Temperaturgivarna monteras med buntband tillsammans med värmeledningspasta och aluminiumtejp. Därefter skall de isoleras med medföljande isolertejp. OBS! Givar- och kommunikationskablar får ej förläggas i närheten av starkströmsledning. Kapitel Passiv kyla (-rör) AXC 0

37 Principschema RM0 - RM Backventil EQ Passiv kyla -rör Förklaring AA Tillbehörskort (AXC 0) EB Extern tillsats EP Växlare, kyla AA Tillbehörskort (AXC 0) QN Växelventil, kyla/värme CM Expansionskärl slutet QN Shuntventil, kyla EB Extern eltillsats RM Backventil F0 Säkerhetsventil, värmebärarsida Övrigt QM - QMAvstängningsventil, värmebärarsida BP Manometer, köldbärarsida RN Trimventil CP0, CP Ackumulatortank med varmvattenslinga EB00 Värmepumpsystem (Master) CP0 Utjämningskärl (UKV) BT Temperaturgivare, ute CM Expansionskärl slutet, värmebärarsida BT Temperaturgivare, varmvattenladdning CM Expansionskärl slutet, köldbärarsida BT Temperaturgivare, värmebärare fram, Extern EP Kollektor, köldbärarsida BT Temperaturgivare, värmebärare retur, Extern F Säkerhetsventil, värmebärarsida EB00 Värmepump, F F Säkerhetsventil, köldbärare EP Kylmodul A GP0 Cirkulationspump, värmebärare extern EP Kylmodul B QM Avluftningsventil, köldbärarsida F - F Säkerhetsventil, köldbärarsida QM Avstängningsventil, köldbärare fram F - F Säkerhetsventil, värmebärarsida QM Avstängningsventil, köldbärare retur HQ - HQ Smutsfilter RN0 - RN Trimventil QM0 - QMAvstängningsventil, köldbärarsida X - X Anslutning, påfyllning köldbärare QM - QMAvstängningsventil, värmebärarsida QN0 Växelventil, värme/varmvatten Beteckningar enligt standard IEC - och -. Principschema F med AXC 0 och passiv kyla (-rör) -EB00-BT -CP0 -EB00-BT -X -X -QM -CM -BP P -QM -F -QM -EQ -AA -QN -EP -GP -RM -QN -EB00-BT -EB00 -QM -HQ -EB00 -EP -RM -QM -RN -RN0 -CP0 -RN -RN -CP -F -QM -RM -QM -HQ -EP -F -HQ -QM -RM -QM -EB00-QN0 -EB00 -BT -F0 -QM0 -RM0 -F -HQ -QM -EP -F -CM AXC 0 Kapitel Passiv kyla (-rör)

38 ON Elinkoppling Anslutning av cirkulationspump (GP) Anslut cirkulationspumpen (GP) till AA-X: (0 V), AA-X: (N) och X: (). -X -X 0 0 -X -X -X0 -X N N OBS! All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. F ska vara spänningslös vid installation av AXC 0. Anslutning av givare och extern blockering Använd kabeltyp iyy, EKKX eller likvärdig. Extern blockering En kontakt (NO) kan anslutas till AA-X:- för att kunna blockera kyldriften. När kontakten sluts blockeras kyldriften. Anslutning av växelventilmotor (QN) Anslut växelventilmotorn (QN) till AA-X: (manöver), AA-X: (N) och AA-X0: (). Anslutning av shuntmotor (QN) Anslut shuntmotorn (QN) till AA-X: (0 V, öppna), AA-X: (N) och AA-X: (0 V, stäng). 0 TÄNK PÅ! Reläutgångarna på tillbehörskortet får max belastas med A (0 V) totalt. Kapitel Passiv kyla (-rör) AXC 0

39 0 0 N DIP-switch DIP-switchen på tillbehörskortet ska ställas in enligt nedan. Programinställningar Programinställningen av AXC 0 kan göras via startguiden eller direkt i menysystemet. ON -X ON -X -X -X0 -X -X Startguiden Startguiden visas vid första uppstart efter värmepumpsinstallationen, men finns även i meny.. Menysystemet Om du inte gör alla inställningar via startguiden eller behöver ändra någon inställning kan du göra detta i menysystemet. Reläutgång för kyllägesindikering Möjlighet finns till extern indikering av kyllägesindikering genom reläfunktion via ett potentialfritt växlande relä (max A) på kopplingsplint X. Ansluts kyllägesindikering till kopplingsplint X måste det väljas i meny.. Meny.. - tillbehör Aktivering/avaktivering av tillbehör. Välj: "passiv kyla -rör". Meny. - temperatur Inställning av inomhustemperatur (kräver rumstemperaturgivare). Meny.. - kylinställningar Här kan du exempelvis göra följande inställningar: ägsta framledningstemperatur vid kyla. Önskad framledningstemperatur vid utomhustemperaturen +0 och +0 C. Tid mellan kyla och värmedrift eller tvärt om. Val om rumsgivare ska styra kylan. Hur mycket rumstemperaturen får sjunka respektive öka jämfört med önskad temperatur innan övergång till värme respektive kyldrift (kräver rumsgivare). Diverse shuntinställningar. Meny.. - autolägesinställning Om värmepumpens driftläge är satt till "auto" väljer den själv, beroende på medelutetemperatur, när start och stopp av tillsats samt värmeproduktion respektive kyldrift ska tillåtas. I denna meny väljer du dessa medelutetemperaturer. Du kan även ställa in under hur lång tid (filtreringstid) medeltemperaturen räknas. Väljer du 0 innebär det att aktuell utetemperatur används. Meny. - tvångsstyrning Tvångsstyrning av de olika komponenterna i värmepumpen samt i de olika tillbehören som eventuellt är anslutna. EQ-AA-K: Aktivering av cirkulationspump (GP). EQ-AA-K: Signal (stäng) till shunt (QN). EQ-AA-K: Signal (öppna) till shunt (QN). EQ-AA-K: Signal till växelventil (QN). TÄNK PÅ! Se även Drifthandboken för F. AXC 0 Kapitel Passiv kyla (-rör)

40 Elschema Kapitel Passiv kyla (-rör) AXC 0

41 0 Passiv/aktiv kyla (-rör) Allmänt Värme-/kylläge styrs av stycken växelventiler som beroende på utetemperaturen och/eller rumstemperaturen växlar mellan olika lägen. Reglering av kyltillförsel till huset sker enligt inställd kurvlutning i styrsystemet. Efter injustering tillförs huset rätt kylmängd för den aktuella utomhustemperaturen. Framledningstemperaturen från växelventilerna kommer att pendla runt det teoretiskt önskade värdet (ställbart i styrsystemet). Vid övertemperatur räknar F fram ett överskott i form av gradminuter vilket innebär att inkoppling av kylproduktion påskyndas ju större övertemperatur som för tillfället råder. F går automatiskt över till kyldrift när utomhustemperaturen överstiger inställt värde. Passiv kyla innebär att F med hjälp av cirkulationspumparna cirkulerar vätska från mark-/bergkollektorn in i husets distributionssystem och kyler huset. Vid stort kylbehov då passiv kyla inte är tillräcklig kopplas aktiv kyla in vid inställt gränsvärde. En kompressor startar då och den producerade kylan cirkulerar till husets klimatsystem och värmen cirkulerar ut till mark-/bergkollektorn. Om fler kompressorer finns att tillgå kommer dessa starta med en differens på inställda gradminuter. OBS! Denna systemlösning innebär att köldbäraren kommer att cirkulera även genom värmesystemet. Kontrollera att alla ingående komponenter är konstruerade för aktuell köldbärare. TÄNK PÅ! Detta tillbehör kan kräva en uppdatering av programvaran i din F. ägsta programvaruversion på mjukvaran i värmepumpen som krävs är eller högre. Röranslutning Växelventiler -EQ A -QN AB B -QN Köldbärare Kollektor B B -QN AB AB A A -QN Köldbärare Värmepump A AB B Värmebärare Värmepump Installera växelventilerna enligt principskiss ovan. A: Öppen vid signal. B: Normalt öppen (motor i viloläge). AB: Alltid öppen. Kondensisolering För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Då systemet kan köras med låga temperaturer måste en eventuell fläktkonvektor vara utrustad med droppskål och avloppsanslutning. Temperaturgivare Extern framledningsgivare (BT, inkopplad i F) ska monteras på framledningen till klimatsystemet, efter växelventilerna (QN) - (QN). K Temperaturgivarna monteras med buntband tillsammans med värmeledningspasta och aluminiumtejp. Därefter skall de isoleras med medföljande isolertejp. OBS! Givar- och kommunikationskablar får ej förläggas i närheten av starkströmsledning. AXC 0 Kapitel 0 Passiv/aktiv kyla (-rör)

42 Principschema Förklaring EB00 Värmepumpsystem (Master) BT Temperaturgivare, ute BT Temperaturgivare, varmvattenladdning BT Temperaturgivare, värmebärare fram, Extern BT Temperaturgivare, värmebärare retur, Extern EB00 Värmepump, F EP Kylmodul A EP Kylmodul B F - F Säkerhetsventil, köldbärarsida F - F Säkerhetsventil, värmebärarsida HQ - HQ Smutsfilter QM0 - QMAvstängningsventil, köldbärarsida QM - QMAvstängningsventil, värmebärarsida QN0 Växelventil, värme/varmvatten RM0 - RM Backventil EQ Passiv/aktiv kyla -rör AA QN - QN Övrigt BP CP0, CP CP0 CM CM EP F F GP0 QM QM QM RN0 - RN X - X Principschema F med AXC 0 och passiv/aktiv kyla (-rör) -EQ Tillbehörskort (AXC 0) Växelventil, kyla/värme Manometer, köldbärarsida Ackumulatortank med varmvattenslinga Utjämningskärl (UKV) Expansionskärl slutet, värmebärarsida Expansionskärl slutet, köldbärarsida Kollektor, köldbärarsida Säkerhetsventil, värmebärarsida Säkerhetsventil, köldbärare Cirkulationspump, värmebärare extern Avluftningsventil, köldbärarsida Avstängningsventil, köldbärare fram Avstängningsventil, köldbärare retur Trimventil Anslutning, påfyllning köldbärare Beteckningar enligt standard IEC - och -. -GP -EB00-BT -EB00-BT -CP0 -CM -BP P -QM -F -EQ-AA -QN -QN -QN -QN -QM -X -X -QM -EB00-BT -EB00 -QM -HQ -EB00 -EP -RM -QM -RN -RN0 -CP0 -RN -RN -CP -F -QM -RM -QM -HQ -EP -F -HQ -QM -RM -QM -EB00-QN0 -EB00 -BT -F0 -QM0 -RM0 -F -HQ -QM -EP -F -CM 0 Kapitel 0 Passiv/aktiv kyla (-rör) AXC 0

43 ON Elinkoppling -X 0 0 -X -X Anslutning av toppklämmor OBS! För att kunna ansluta växelventilerna till tillbehörskortet krävs toppklämmor (st -poliga och st -poliga). -X OBS! All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. F ska vara spänningslös vid installation av AXC 0. Anslutning av extern blockering Använd kabeltyp iyy, EKKX eller likvärdig. Extern blockering, passiv kyla (valfritt) En kontakt (NO) kan anslutas till AA-X:- för att kunna blockera passiv kyla. När kontakten sluts blockeras passiv kyla. Extern blockering, aktiv kyla (valfritt) En kontakt (NO) kan anslutas till AA-X:- för att kunna blockera aktiv kyla. När kontakten sluts blockeras aktiv kyla. -X0 -X N Anslut toppklämma X: till X: (), toppklämma X: till AA-X0: (), toppklämma X: till AA-X: (manöver), toppklämma X: till AA-X: (N) och toppklämma X: till AA-X: (manöver). Anslutning av växelventilmotor (QN) Anslut växelventilmotorn (QN) till toppklämma X: (), toppklämma X: (), toppklämma X: (manöver) och toppklämma X: (N). N 0 TÄNK PÅ! Reläutgångarna på tillbehörskortet får max belastas med A (0 V) totalt. AXC 0 Kapitel 0 Passiv/aktiv kyla (-rör)

44 0 0 N Anslutning av växelventilmotor (QN) Anslut växelventilmotorn (QN) till toppklämma X: (), toppklämma X: (), toppklämma X: (manöver) och toppklämma X: (N). Anslutning av växelventilmotor (QN) Anslut växelventilmotorn (QN) till toppklämma X: (), toppklämma X: (), toppklämma X: (manöver) och toppklämma X: (N). N N Anslutning av växelventilmotor (QN) Anslut växelventilmotorn (QN) till toppklämma X: (), toppklämma X: (), toppklämma X: (manöver) och toppklämma X: (N). N Anslutning av eventuell cirkulationspump (GP) Anslut cirkulationspumpen (GP) till AA-X: (0 V), AA-X: (N) och X: (). DIP-switch N DIP-switchen på tillbehörskortet ska ställas in enligt nedan. ON -X ON -X -X -X0 -X -X Reläutgång för kyllägesindikering Möjlighet finns till extern indikering av kyllägesindikering genom reläfunktion via ett potentialfritt växlande relä (max A) på kopplingsplint X. Ansluts kyllägesindikering till kopplingsplint X måste det väljas i meny.. Kapitel 0 Passiv/aktiv kyla (-rör) AXC 0

45 Programinställningar Programinställningen av AXC 0 kan göras via startguiden eller direkt i menysystemet. Startguiden Startguiden visas vid första uppstart efter värmepumpsinstallationen, men finns även i meny.. Menysystemet Om du inte gör alla inställningar via startguiden eller behöver ändra någon inställning kan du göra detta i menysystemet. Meny.. - tillbehör Aktivering/avaktivering av tillbehör. Välj: "passiv/aktiv kyla -rör". Meny. - temperatur Inställning av inomhustemperatur (kräver rumstemperaturgivare). Meny.. - kylinställningar Här kan du exempelvis göra följande inställningar: ägsta framledningstemperatur vid kyla. Önskad framledningstemperatur vid utomhustemperaturen +0 och +0 C. Tid mellan kyla och värmedrift eller tvärt om. Val om rumsgivare ska styra kylan. Hur mycket rumstemperaturen får sjunka respektive öka jämfört med önskad temperatur innan övergång till värme respektive kyldrift (kräver rumsgivare). Gradminutnivåer för kyla. Diverse shuntinställningar. Meny.. - autolägesinställning Om värmepumpens driftläge är satt till "auto" väljer den själv, beroende på medelutetemperatur, när start och stopp av tillsats samt värmeproduktion respektive kyldrift ska tillåtas. I denna meny väljer du dessa medelutetemperaturer. Du kan även ställa in under hur lång tid (filtreringstid) medeltemperaturen räknas. Väljer du 0 innebär det att aktuell utetemperatur används. Meny. - tvångsstyrning Tvångsstyrning av de olika komponenterna i värmepumpen samt i de olika tillbehören som eventuellt är anslutna. EQ-AA-K: Signal till växelventilerna (QN) och (QN). EQ-AA-K: Signal till växelventilerna (QN) och (QN). EQ-AA-K: Ingen funktion. EQ-AA-K: Aktivering av cirkulationspump (GP). TÄNK PÅ! Se även Drifthandboken för F. AXC 0 Kapitel 0 Passiv/aktiv kyla (-rör)
