1 Installatörshandbok Bergvärmepump LEK IHB SE

2 Snabbguide Navigering Ok-knapp (bekräfta/välja) Bakåt-knapp (backa/ångra/avsluta) Manöverratt (flytta/öka/minska) En detaljerad förklaring av knapparnas funktioner finns på sida 41. Hur du bläddrar bland menyer och gör olika inställningar finns beskrivet på sida 43. Ställa in inomhusklimatet 2X Du kommer till läget för inställning av inomhustemperaturen genom att, när du står i grundläget i huvudmenyn, trycka två gånger på OK-knappen. Läs mer om hur inställningen går till på sida 45. Öka varmvattenmängden 1X 2X För att tillfälligt öka mängden varmvatten, vrider du först på manöverratten för att markera meny 2 och trycker sedan två gånger på OK-knappen. Läs mer om hur inställningen går till på sida 52. Vid komfortstörning Om du råkar ut för en komfortstörning av något slag finns det några åtgärder du själv kan utföra innan du behöver kontakta din installatör. Se sida 69 för instruktioner.

3 Innehållsförteckning 1 Viktig information 2 Säkerhetsinformation 2 2 Leverans och hantering 5 Transport 5 Uppställning 5 Bipackade komponenter 6 Demontering av luckor 7 Demontera delar av isolering 7 3 Värmepumpens konstruktion 9 El-lådor 10 Kyldel 12 4 Röranslutningar 13 Allmänt 13 Mått och röranslutningar 14 Köldbärarsida 14 Varmvattenberedare 15 Värmebärarsida 15 Dockningsalternativ 16 5 Elinkopplingar 18 Allmänt 18 Anslutningar 20 Inställningar 22 Anslutningsmöjligheter 23 Anslutning av tillbehör 25 6 Igångkörning och justering 26 Förberedelser 26 Påfyllning och luftning 26 Startguide 27 Efterjustering och luftning 38 7 Styrning - Introduktion 41 Displayenhet 41 Menysystem 42 8 Styrning - Menyer 45 Meny 1 - INOMHUSKLIMAT 45 Meny 2 - VARMVATTEN 52 Meny 3 - INFO 54 Meny 4 - VÄRMEPUMP 55 Meny 5 - SERVICE 59 9 Service 63 Serviceåtgärder Komfortstörning 69 Info-meny 69 Hantera larm 69 Felsökning Tillbehör Tekniska uppgifter 72 Mått och avsättningskoordinater 72 Tekniska data 73 Sakregister 77 Innehållsförteckning 1

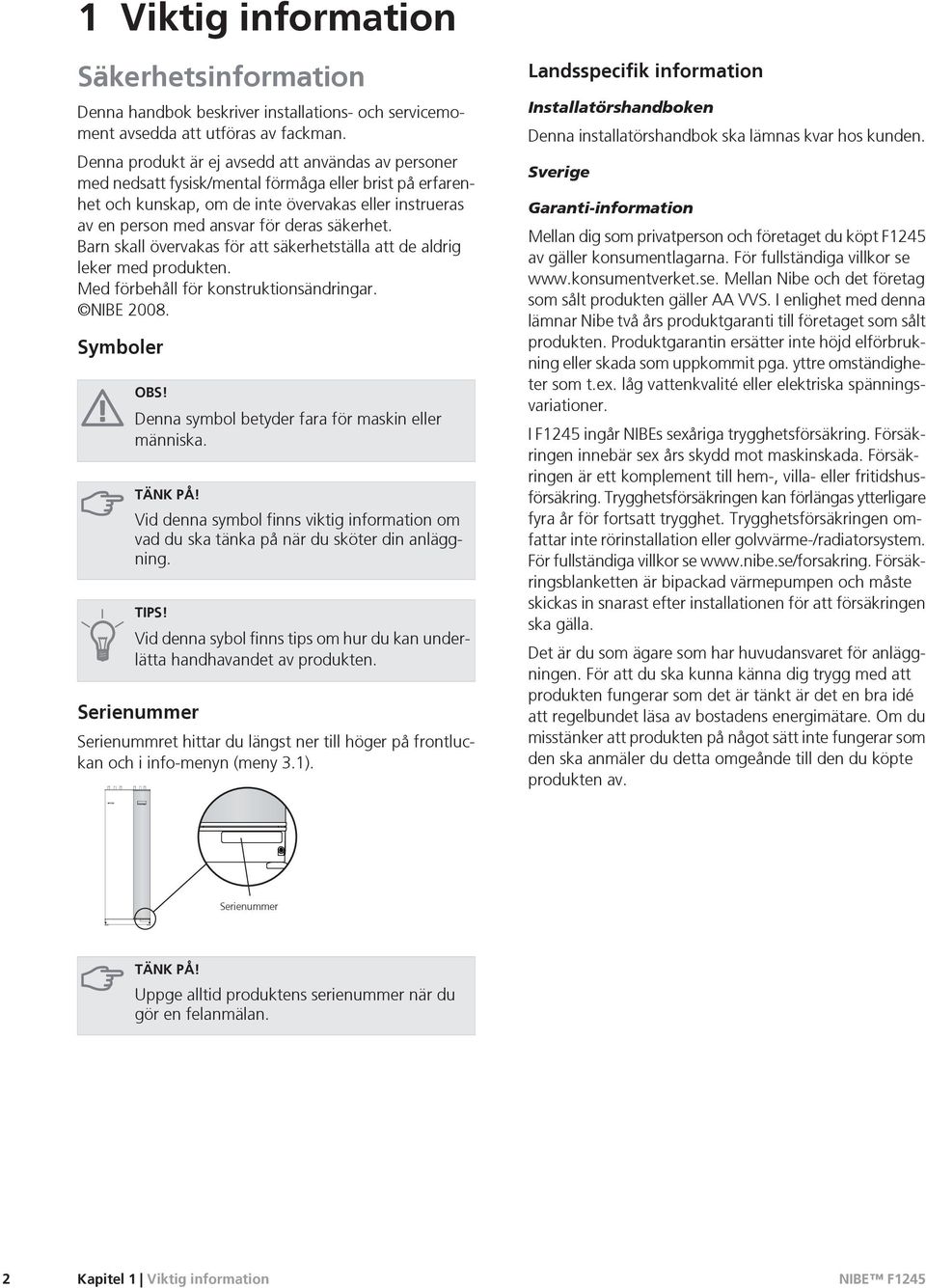

4 1 Viktig information Säkerhetsinformation Denna handbok beskriver installations- och servicemoment avsedda att utföras av fackman. Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller instrueras av en person med ansvar för deras säkerhet. Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten. Med förbehåll för konstruktionsändringar. NIBE Symboler OBS! Denna symbol betyder fara för maskin eller människa. Vid denna symbol finns viktig information om vad du ska tänka på när du sköter din anläggning. TIPS! Vid denna sybol finns tips om hur du kan underlätta handhavandet av produkten. Serienummer Serienummret hittar du längst ner till höger på frontluckan och i info-menyn (meny 3.1). Landsspecifik information Installatörshandboken Denna installatörshandbok ska lämnas kvar hos kunden. Sverige Garanti-information Mellan dig som privatperson och företaget du köpt F1245 av gäller konsumentlagarna. För fullständiga villkor se Mellan Nibe och det företag som sålt produkten gäller AA VVS. I enlighet med denna lämnar Nibe två års produktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd elförbrukning eller skada som uppkommit pga. yttre omständigheter som t.ex. låg vattenkvalité eller elektriska spänningsvariationer. I F1245 ingår NIBEs sexåriga trygghetsförsäkring. Försäkringen innebär sex års skydd mot maskinskada. Försäkringen är ett komplement till hem-, villa- eller fritidshusförsäkring. Trygghetsförsäkringen kan förlängas ytterligare fyra år för fortsatt trygghet. Trygghetsförsäkringen omfattar inte rörinstallation eller golvvärme-/radiatorsystem. För fullständiga villkor se Försäkringsblanketten är bipackad värmepumpen och måste skickas in snarast efter installationen för att försäkringen ska gälla. Det är du som ägare som har huvudansvaret för anläggningen. För att du ska kunna känna dig trygg med att produkten fungerar som det är tänkt är det en bra idé att regelbundet läsa av bostadens energimätare. Om du misstänker att produkten på något sätt inte fungerar som den ska anmäler du detta omgeånde till den du köpte produkten av. Serienummer Uppge alltid produktens serienummer när du gör en felanmälan. 2 Kapitel 1 Viktig information

5 ... Installationskontroll Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften. Klipp ut denna sida efter installationen och lämna den till ägaren av värmepumpen. Fyll även i sidan för information om anläggningsdata i Användarhandboken. Beskrivning Köldbärare (sida 14) System urspolat System urluftat Frysskyddsvätska Nivå-/Expansionskärl Smutsfilter Säkerhetsventil Avstängningskranar Cirkulationspump inställd Värmebärare (sida 15) System urspolat System urluftat Expansionskärl Smutsfilter Säkerhetsventil Avstängningskranar Cirkulationspump inställd El (sida 18) Övrigt Säkringar värmepump Säkringar fastighet Utegivare/Innegivare Strömkännare Säkerhetsbrytare Jordfelsbrytare Inst. av reservlägestermostat Trygghetsförsäkringen Anmärkning Signatur Datum Kapitel 1 Viktig information 3

6 Kontaktinformation AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ DK Vølund Varmeteknik, Filial af NIBE AB, Brogårdsvej 7, 6920 Videbæk Tel: Fax: FI NIBE Haato OY, Valimotie 27, Vantaa Puh: Fax: GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: NO NIBE AB, Fekjan 15F, 1394 Nesbru Tel: Fax: PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: SE NIBE AB Sweden, Box 14, Järnvägsgatan 40, SE Markaryd Tel: +46-(0) Fax: +46-(0) Kapitel 1 Viktig information

7 0 R 0 R 2 Leverans och hantering Transport F1245 ska transporteras och förvaras stående och torrt. Vid inforsling i byggnaden kan F1245 dock försiktigt lutas bakåt 45. OBS! Kan vara baktung. Om kylmodulen dras ut och transporteras stående kan F1245 transporteras liggande rygg. Uppställning Placera värmepumpen på ett fast underlag som tål dess tyngd, helst betonggolv eller betongfundament. Använd värmepumpens justerbara fötter för att få en vågrät och stabil uppställning. Utrymmet där värmepumpen placeras ska vara försett med golvbrunn. Placera ryggsidan mot yttervägg i ljudokänsligt rum för att eliminera olägenheter. Om det inte är möjligt ska vägg mot sovrum eller annat ljudkänsligt rum undvikas. Oavsett placering ska vägg mot ljudkänsligt rum ljudisoleras. Rördragning ska utföras utan klamring i innervägg mot sov- eller vardagsrum mm Utdragning av kylmodulen För att underlätta transport och service kan värmepumpen delas genom att kylmodulen dras ut ur skåpet. Se sida 65 för instruktioner om hur delningen går till. Kapitel 2 Leverans och hantering 5

8 LEK LEK LEK Installationsutrymme Lämna ett fritt utrymme på 800 mm framför värmepumpen. För att kunna öppna sidoluckorna behövs ca 50 mm fritt utrymme på varje sida. Luckorna behöver dock inte öppnas vid service, utan all service på F1245 kan utföras framifrån * Bipackade komponenter Utegivare Strömkännare Innegivare LEK LEK ** (50) (50) ** Nivåkärl Säkerhetsventil (3 bar) Smutsfilter Placering Bipackningssatsen är placerad på emballaget till värmepumpen. 800 * Beroende på förläggning av matningskabel och rör. ** En normalinstallation behöver mm (valfri sida) till kopplingsutrustning, t.ex. nivåkärl, ventiler och elutrustning. 6 Kapitel 2 Leverans och hantering

9 LEK LEK Demontering av luckor Frontlucka 2 1 Demontera delar av isolering Delar av isoleringen kan tas av för att underlätta installationen. Isolering, topp 1. Lossa kabeln från motorn och demontera motorn från växelventilen enligt bild. A LEK LEK LEK 1. Lossa skruvarna i frontluckans nederkant. 2. Lyft luckan utåt i nederkant och upp. Sidoluckor B LEK 2. Greppa i handtaget och drag rakt ut enligt bild. LEK LEK LEK Sidoluckorna kan tas av för att underlätta installationen. 1. Lossa skruvarna i över- och nederkant. 2. Vrid luckan något utåt. 3. För luckan bakåt och något åt sidan. 4. Dra luckan åt sidan. 5. Dra luckan framåt. Kapitel 2 Leverans och hantering 7

10 LEK Isolering, elpatron OBS! Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör. Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser. 1. Plocka bort locket till ellådan enligt beskrivning på sid Greppa i hantaget och drag isoleringen försiktigt mot dig enligt bild. 8 Kapitel 2 Leverans och hantering

11 3 Värmepumpens konstruktion BT7 QN10 BT2 EB1 PF1 PF3 XL1 XL6 XL4 XL3 XL2 FR1 XL7 QM22 UB3 AA4 SF1 AA4-XJ4 AA4-XJ3 Röranslutningar XL 1 Anslutning, värmebärare fram XL 2 Anslutning, värmebärare retur XL 3 Anslutning, kallvatten XL 4 Anslutning, varmvatten XL 5 Anslutning, VVC* XL 6 Anslutning, köldbärare in XL 7 Anslutning, köldbärare ut * Gäller endast emaljerade eller rostfria kärl. VVS-komponenter QM 22 Avluftning, slinga QM 32 Avstängningsventil, värmebärare retur QM 33 Avstängningsventil, köldbärare ut QM 34 Avstängningsventil, köldbärare in QN 10 Växelventil, klimatsystem/varmvattenberedare WP 4 Rörkoppling, värmebärare fram UB1 QM34 WP4 BT6 UB2 QM32 Givare etc. BT 1 Utegivare BT 2 Temperaturgivare, värmebärare fram BT 6 Temperaturgivare, varmvattenladdning BT 7 Temperaturgivare, varmvatten topp QM33 PF2 Elkomponenter AA 4 Displayenhet AA4-XJ3 USB-uttag (ingen funktion) EB 1 AA4-XJ4 Serviceuttag (ingen funktion) Elpatron FR 1 Elanod* Vy ovanifrån SF 1 Strömställare XL5 BT7 * Endast värmepump med emaljerat kärl. Övrigt PF 1 Dataskylt PF 2 Typskylt kyldel PF 3 Serienummerskylt UB 1 Kabelgenomföring, inkommande el UB 2 Kabelgenomföring UB 3 Kabelgenomföring, baksida, givare Beteckningar i komponentplacering enligt standard IEC Kapitel 3 Värmepumpens konstruktion 9

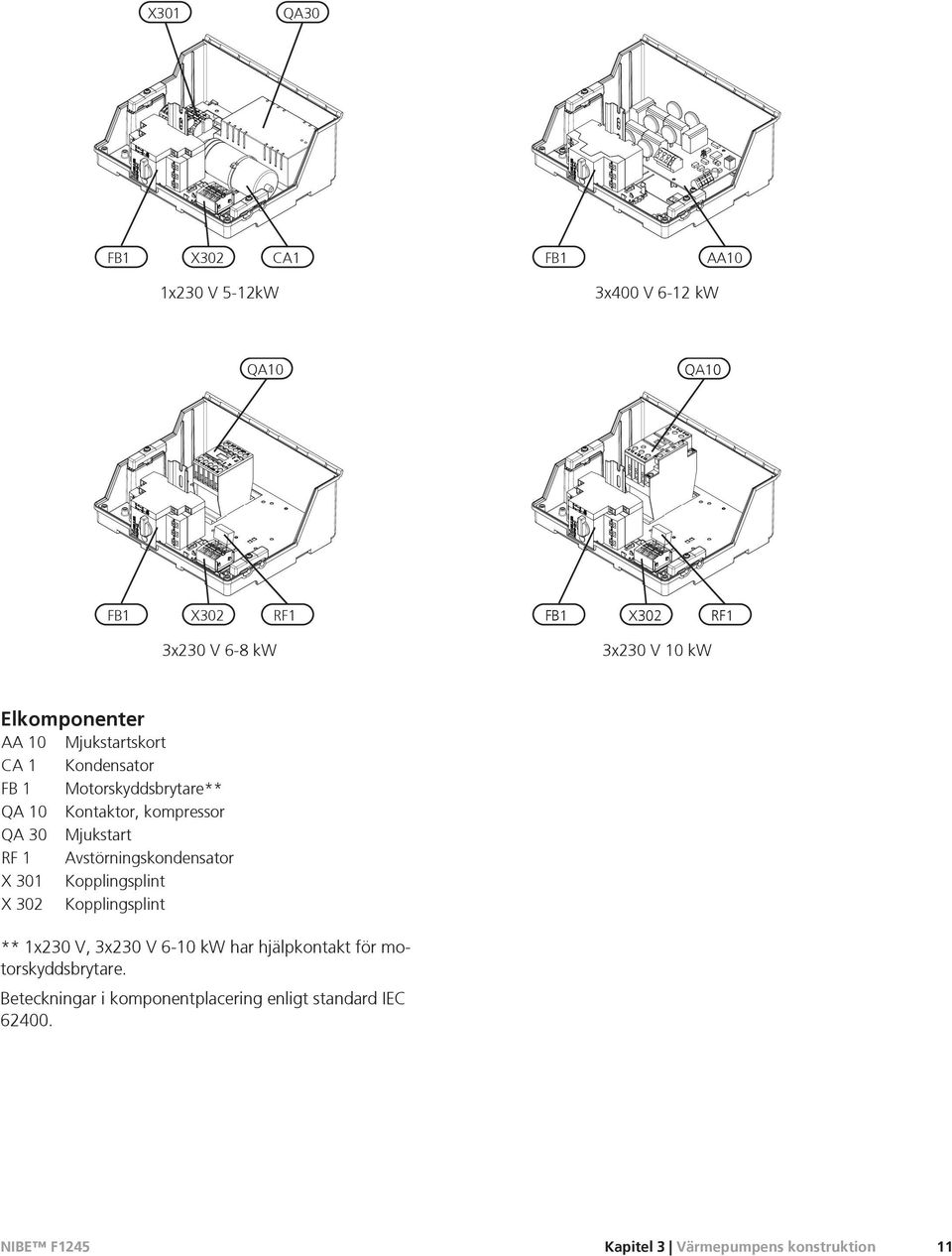

12 El-lådor FD1 AA8 AA3 AA1 FA1 AA2 FB1 Elkomponenter AA 1 Elpatronskort AA 2 Grundkort AA 3 Ingångskort AA 8 Elanodskort* FA 1 Automatsäkring FB 1 Motorskyddsbrytare** FD 1 Temperaturbegränsare/Reservlägestermostat * Endast värmepump med emaljerat kärl. ** 1x230 V, 3x230 V 6-10 kw har hjälpkontakt för motorskyddsbrytare. Beteckningar i komponentplacering enligt standard IEC Kapitel 3 Värmepumpens konstruktion

13 X301 QA30 FB1 X302 CA1 1x230 V 5-12kW FB1 3x400 V 6-12 kw AA10 QA10 QA10 FB1 X302 RF1 3x230 V 6-8 kw FB1 X302 RF1 3x230 V 10 kw Elkomponenter AA 10 Mjukstartskort CA 1 Kondensator FB 1 Motorskyddsbrytare** QA 10 Kontaktor, kompressor QA 30 Mjukstart RF 1 Avstörningskondensator X 301 Kopplingsplint X 302 Kopplingsplint ** 1x230 V, 3x230 V 6-10 kw har hjälpkontakt för motorskyddsbrytare. Beteckningar i komponentplacering enligt standard IEC Kapitel 3 Värmepumpens konstruktion 11

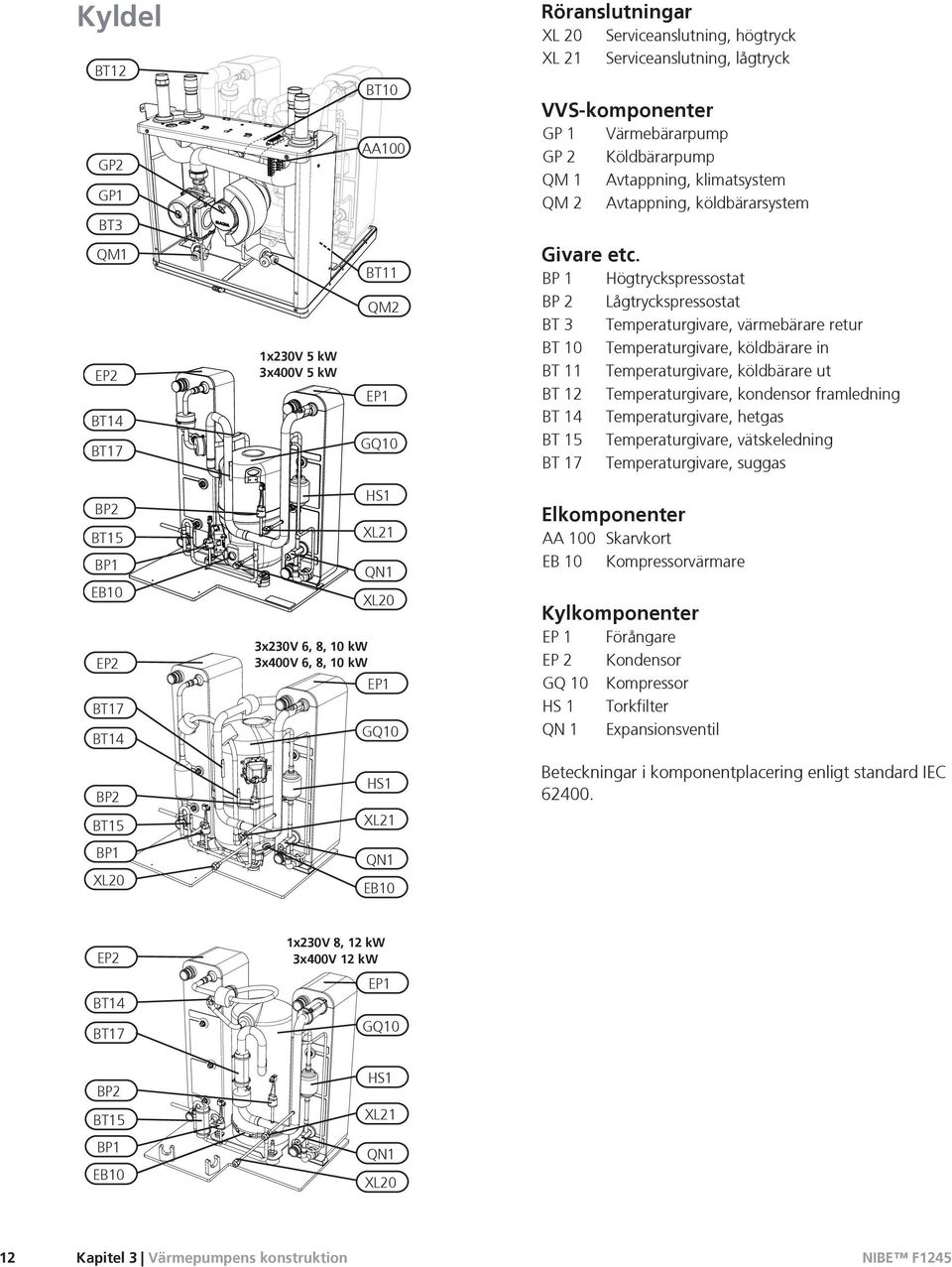

14 Kyldel BT12 GP2 GP1 BT3 BT10 AA100 Röranslutningar XL 20 Serviceanslutning, högtryck XL 21 Serviceanslutning, lågtryck VVS-komponenter GP 1 Värmebärarpump GP 2 Köldbärarpump QM 1 Avtappning, klimatsystem QM 2 Avtappning, köldbärarsystem QM1 EP2 BT14 BT17 1x230V 5 kw 3x400V 5 kw BT11 QM2 EP1 GQ10 Givare etc. BP 1 Högtryckspressostat BP 2 Lågtryckspressostat BT 3 Temperaturgivare, värmebärare retur BT 10 Temperaturgivare, köldbärare in BT 11 Temperaturgivare, köldbärare ut BT 12 Temperaturgivare, kondensor framledning BT 14 Temperaturgivare, hetgas BT 15 Temperaturgivare, vätskeledning BT 17 Temperaturgivare, suggas BP2 BT15 BP1 EB10 EP2 BT17 BT14 BP2 BT15 BP1 XL20 HS1 XL21 QN1 XL20 3x230V 6, 8, 10 kw 3x400V 6, 8, 10 kw EP1 GQ10 HS1 XL21 QN1 EB10 Elkomponenter AA 100 Skarvkort EB 10 Kompressorvärmare Kylkomponenter EP 1 Förångare EP 2 Kondensor GQ 10 Kompressor HS 1 Torkfilter QN 1 Expansionsventil Beteckningar i komponentplacering enligt standard IEC EP2 BT14 BT17 1x230V 8, 12 kw 3x400V 12 kw EP1 GQ10 BP2 BT15 BP1 EB10 HS1 XL21 QN1 XL20 12 Kapitel 3 Värmepumpens konstruktion

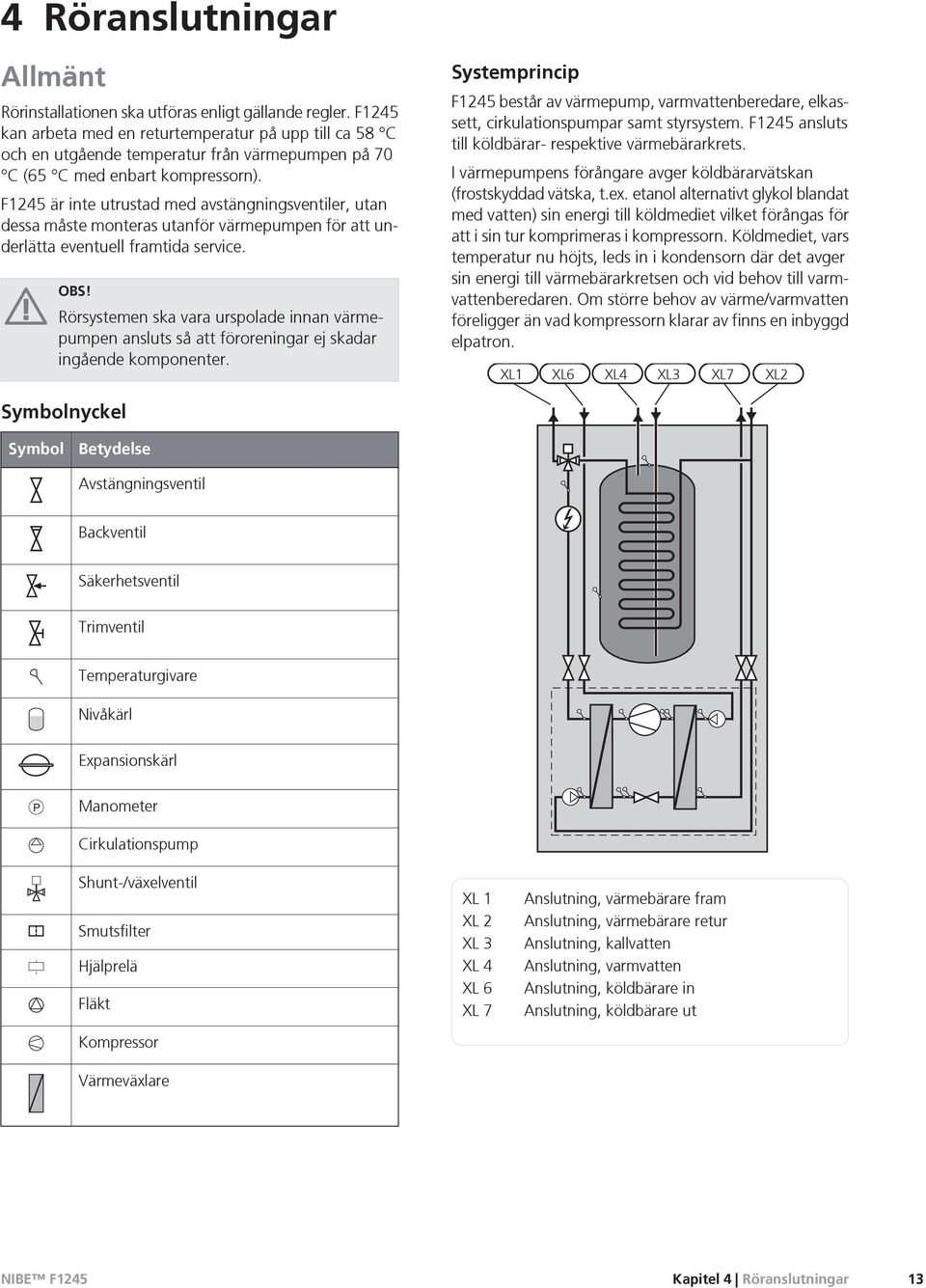

15 4 Röranslutningar Allmänt Rörinstallationen ska utföras enligt gällande regler. F1245 kan arbeta med en returtemperatur på upp till ca 58 C och en utgående temperatur från värmepumpen på 70 C (65 C med enbart kompressorn). F1245 är inte utrustad med avstängningsventiler, utan dessa måste monteras utanför värmepumpen för att underlätta eventuell framtida service. OBS! Rörsystemen ska vara urspolade innan värmepumpen ansluts så att föroreningar ej skadar ingående komponenter. Systemprincip F1245 består av värmepump, varmvattenberedare, elkassett, cirkulationspumpar samt styrsystem. F1245 ansluts till köldbärar- respektive värmebärarkrets. I värmepumpens förångare avger köldbärarvätskan (frostskyddad vätska, t.ex. etanol alternativt glykol blandat med vatten) sin energi till köldmediet vilket förångas för att i sin tur komprimeras i kompressorn. Köldmediet, vars temperatur nu höjts, leds in i kondensorn där det avger sin energi till värmebärarkretsen och vid behov till varmvattenberedaren. Om större behov av värme/varmvatten föreligger än vad kompressorn klarar av finns en inbyggd elpatron. XL1 XL6 XL4 XL3 XL7 XL2 Symbolnyckel Symbol Betydelse Avstängningsventil Backventil Säkerhetsventil Trimventil Temperaturgivare Nivåkärl Expansionskärl P Manometer Cirkulationspump Shunt-/växelventil Smutsfilter Hjälprelä Fläkt Kompressor XL 1 XL 2 XL 3 XL 4 XL 6 XL 7 Anslutning, värmebärare fram Anslutning, värmebärare retur Anslutning, kallvatten Anslutning, varmvatten Anslutning, köldbärare in Anslutning, köldbärare ut Värmeväxlare Kapitel 4 Röranslutningar 13

16 Mått och röranslutningar Köldbärarsida 70 Kollektor Typ Ytjordvärme, rekommenderad kollektorlängd (m) Bergvärme, rekommenderat aktivt borrdjup (m) 5kW kW kW 325-2x XXX* XXX* XXX* XXX* kw 12 kw 400-2x300 2x250-2x Gäller vid PEM-slang 40x2,4 PN 6, Dessa är grova exempelvärden. Vid installation ska korrekta beräkningar enligt lokala förhållanden göras. Kollektorslangens längd varierar beroende på berg-/markförhållande, klimatzon och på klimatsystemet (radiatorer alternativt golvvärme) XL1 XL6 XL4 XL3 XL7 XL2 Rördimensioner Anslutning (XL6)/(XL7) Köldbärare in/ut utv Ø (XL1)/(XL2) Värmebärare fram/retur utv Ø (mm) (mm) 5-10 kw kw 28 Max längd per slinga för kollektorn bör ej överstiga 400 m. Om de fall det behövs flera kollektorer ska dessa parallellkopplas med möjlighet för injustering av flödet på respektive slinga. Slangföringsdjupet vid ytjordvärme ska vara ca 1 m och avståndet mellan slangarna minst 1 m. Vid flera borrhål ska avståndet mellan hålen vara minst 15 m. Se till att kollektorslangen är konstant stigande mot värmepumpen för att undvika luftfickor. Om det inte är möjligt ska högpunkterna förses med avluftningsmöjligheter. Då temperaturen på köldbärarsystemet kan understiga 0 C måste detta frysskyddas ner till -15 C. Som riktvärde för volymberäkning används 1 liter färdigblandad köldbärarvätska per meter kollektorslang (gäller vid PEM-slang 40x2,4 PN 6,3). (XL3)/(XL4) Kall-/varmvatten Ø (mm) * Kan vinklas för sidoanslutning. 22 Sidoanslutning Det finns möjlighet att vinkla köldbäraranslutningarna, för anslutning i sidled istället för toppanslutning. För att vinkla en anslutning: 1. Lossa röret vid toppanslutningen. 2. Vinkla röret åt önskat håll. 3. Vid behov kapa röret till önskad längd. 14 Kapitel 4 Röranslutningar

17 Inkoppling av köldbärarsida Kondensisolera samtliga köldbärarledningar inomhus. Placera nivåkärlet som högsta punkt i köldbärarsystemet på inkommande rör före köldbärarpumpen (alt. 1). Går det inte att placera nivåkärlet på högsta punkt ska expansionskärl användas (alt. 2). OBS! Kondensdropp från nivåkärlet kan förekomma. Placera därför kärlet så att övrig utrustning inte skadas. Märk nivåkärlet med det frysskyddsmedel som används. Montera bipackad säkerhetsventil under nivåkärlet enligt bild. Spillvattenröret från säkerhetsventilen ska förläggas sluttande i hela sin längd för att undvika vattensäckar samt vara frostfritt anordnat. Montera avstängningsventiler så nära värmepumpen som möjligt. Montera medlevererat smutsfilter på inkommande ledning. Vid anslutning till öppet grundvattensystem ska, p.g.a. smuts och frysrisk i förångaren, en mellanliggande frysskyddad krets anordnas. Detta kräver en extra värmeväxlare. Kollektor Alt. 1 Alt. 2 P XL6 XL7 Varmvattenberedare Inkoppling av varmvattenberedare Varmvattenberedaren i värmepumpen ska förses med erforderlig ventilutrustning. Blandningsventil ska finnas om inställningen ändras så att temperaturen kan överstiga 60 C. Inställningen görs i meny (sida 60) Säkerhetsventilen ska ha max 10,0 bars öppningstryck och monteras på inkommande tappvattenledning enligt bild. Spillvattenröret från säkerhetsventilen ska förläggas sluttande i hela sin längd för att undvika vattensäckar samt vara frostfritt anordnat. Värmebärarsida P XL1 XL4 XL3 XL2 Inkoppling av klimatsystem Ett klimatsystem är ett system som reglerar inomhuskomforten med hjälp av styrsystemet i F1245 och t.ex. radiatorer, golvvärme/kyla, fläktkonvektorer etc. Montera erforderlig säkerhetsutrustning, avstängningsventiler (monteras så nära värmepumpen som möjligt) samt smutsfilter. Säkerhetsventilen ska ha max 2,5 bars öppningstryck och monteras på utgående värmebärare enligt bild. Spillvattenrör från säkerhetsventilen ska förläggas sluttande i hela sin längd för att undvika vattensäckar samt vara frostfritt anordnat. Vid inkoppling till system med termostater i alla radiatorer (slingor) monteras antingen överströmningsventil alternativt demonteras ett antal termostater, så att tillräckligt flöde garanteras. Kapitel 4 Röranslutningar 15

18 Dockningsalternativ F1245 kan anslutas på flera olika sätt varav några visas nedan. Mer om alternativen finns på samt i respektive monteringsanvisning för de tillbehör som används. Se sida 71 för lista över de tillbehör som kan användas till F1245. Extra elektrisk varmvattenberedare Om bubbelpool eller annan stor förbrukare av varmvatten installeras bör värmepumpen kompletteras med elektrisk varmvattenberedare, exempelvis NIBE COMPACT. Ventilkopplet på COMPACT kan delas. Blandningsventilen sitter kvar på COMPACT och resterande ventilkoppel kan användas för inkommande kallvatten i F1245. Ventilationsåtervinning Anläggningen kan kompletteras med frånluftsmodulen NIBE FLM för att möjliggöra ventilationsåtervinning. För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Köldbärarsystemet ska förses med tryckexpansionskärl (CM3). Eventuellt befintligt nivåkärl (CM2) byts ut. P Avluft Ø 160 Frånluft Ø 160 FLM KV VV COMPACT Utjämningskärl Om klimatsystemets volym är för liten för värmepumpens effekt kan radiatorsystemet kompletteras med ett utjämningskärl, exempelvis NIBE UKV. Frikyla Anläggningen kan kompletteras med till exempel fläktkonvektorer för att möjliggöra anslutning för frikyla (PK 4). För att undvika kondensbildning måste rörledningar och övriga kalla ytor isoleras med diffusionstätt material. Vid stort kylbehov krävs fläktkonvektor med droppskål och avloppsanslutning. Köldbärarsystemet ska förses med tryckexpansionskärl (CM3). Eventuellt befintligt nivåkärl (CM2) byts ut. UKV Fläktkonvektor Fläktkonvektor P P Kapitel 4 Röranslutningar

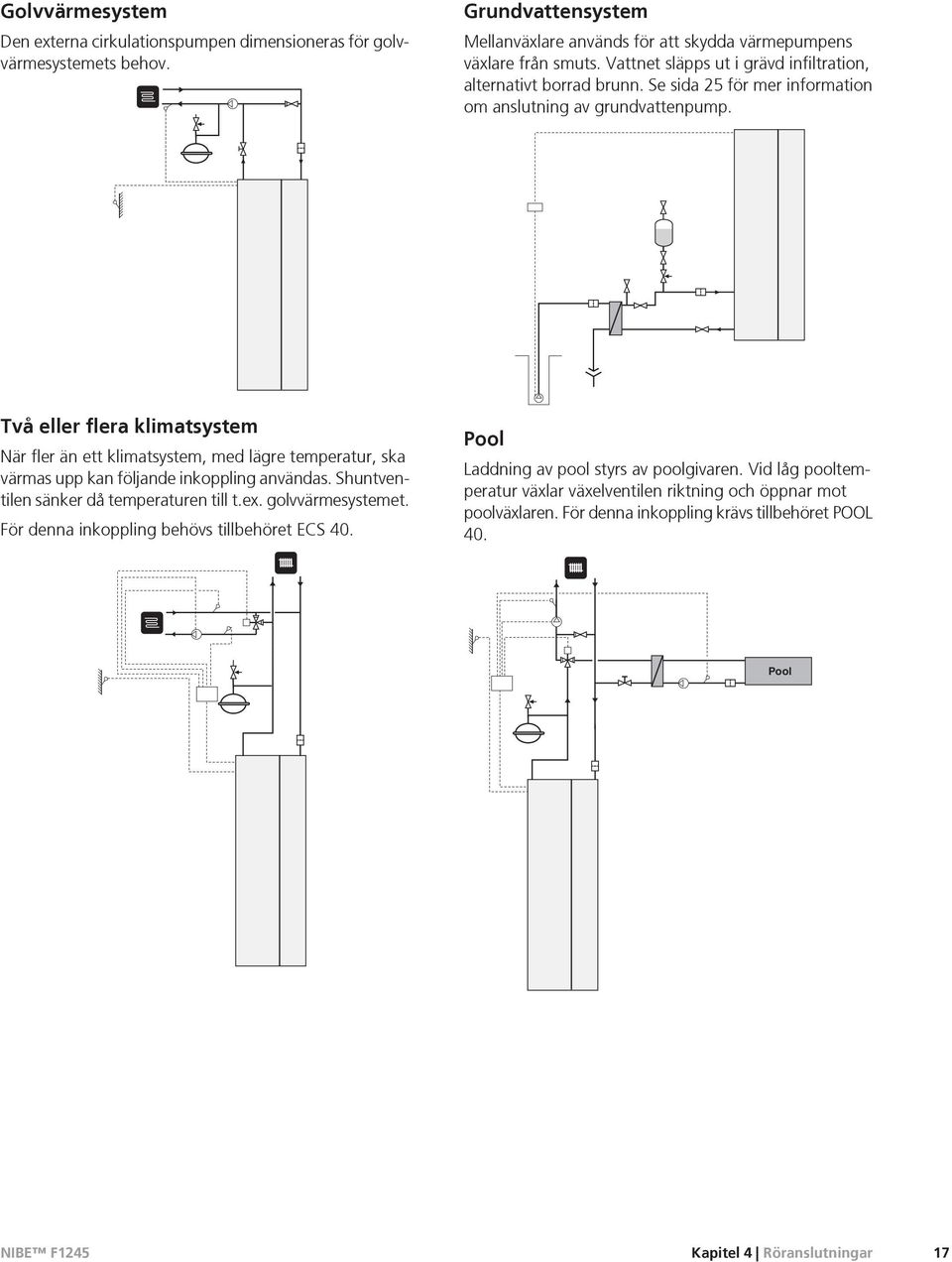

19 Golvvärmesystem Den externa cirkulationspumpen dimensioneras för golvvärmesystemets behov. Grundvattensystem Mellanväxlare används för att skydda värmepumpens växlare från smuts. Vattnet släpps ut i grävd infiltration, alternativt borrad brunn. Se sida 25 för mer information om anslutning av grundvattenpump. Två eller flera klimatsystem När fler än ett klimatsystem, med lägre temperatur, ska värmas upp kan följande inkoppling användas. Shuntventilen sänker då temperaturen till t.ex. golvvärmesystemet. För denna inkoppling behövs tillbehöret ECS 40. Pool Laddning av pool styrs av poolgivaren. Vid låg pooltemperatur växlar växelventilen riktning och öppnar mot poolväxlaren. För denna inkoppling krävs tillbehöret POOL 40. Pool Kapitel 4 Röranslutningar 17

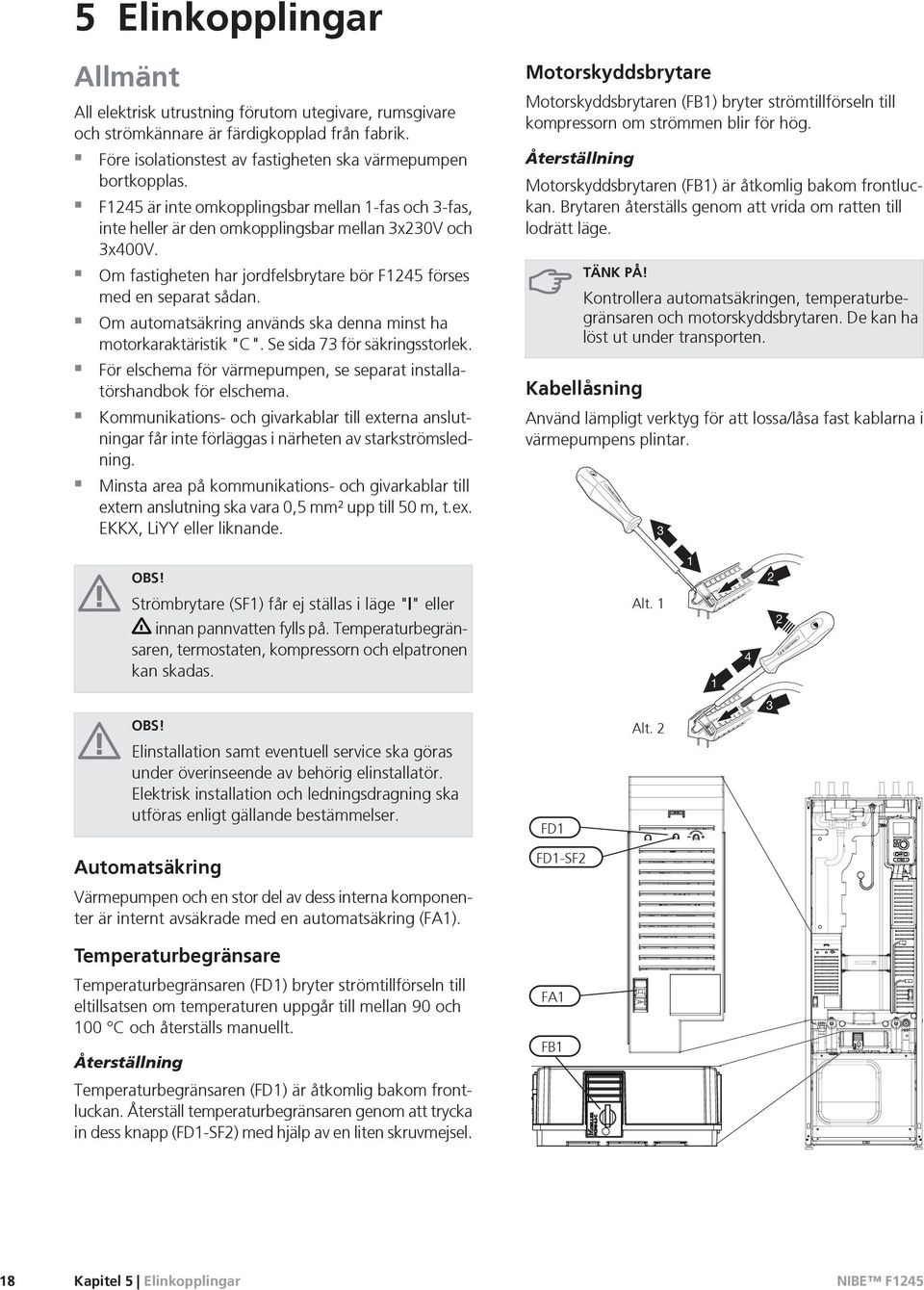

20 5 Elinkopplingar Allmänt All elektrisk utrustning förutom utegivare, rumsgivare och strömkännare är färdigkopplad från fabrik. Före isolationstest av fastigheten ska värmepumpen bortkopplas. F1245 är inte omkopplingsbar mellan 1-fas och 3-fas, inte heller är den omkopplingsbar mellan 3x230V och 3x400V. Om fastigheten har jordfelsbrytare bör F1245 förses med en separat sådan. Om automatsäkring används ska denna minst ha motorkaraktäristik "C". Se sida 73 för säkringsstorlek. För elschema för värmepumpen, se separat installatörshandbok för elschema. Kommunikations- och givarkablar till externa anslutningar får inte förläggas i närheten av starkströmsledning. Minsta area på kommunikations- och givarkablar till extern anslutning ska vara 0,5 mm² upp till 50 m, t.ex. EKKX, LiYY eller liknande. Motorskyddsbrytare Motorskyddsbrytaren (FB1) bryter strömtillförseln till kompressorn om strömmen blir för hög. Återställning Motorskyddsbrytaren (FB1) är åtkomlig bakom frontluckan. Brytaren återställs genom att vrida om ratten till lodrätt läge. Kontrollera automatsäkringen, temperaturbegränsaren och motorskyddsbrytaren. De kan ha löst ut under transporten. Kabellåsning Använd lämpligt verktyg för att lossa/låsa fast kablarna i värmepumpens plintar. 3 OBS! Strömbrytare (SF1) får ej ställas i läge "" eller innan pannvatten fylls på. Temperaturbegränsaren, termostaten, kompressorn och elpatronen kan skadas. OBS! Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör. Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser Alt LEK 3 Alt. 2 FD1 Automatsäkring FD1-SF2 Värmepumpen och en stor del av dess interna komponenter är internt avsäkrade med en automatsäkring (FA1). Temperaturbegränsare Temperaturbegränsaren (FD1) bryter strömtillförseln till eltillsatsen om temperaturen uppgår till mellan 90 och 100 C och återställs manuellt. Återställning Temperaturbegränsaren (FD1) är åtkomlig bakom frontluckan. Återställ temperaturbegränsaren genom att trycka in dess knapp (FD1-SF2) med hjälp av en liten skruvmejsel. FA1 FB1 18 Kapitel 5 Elinkopplingar

21 LEK LEK Åtkomlighet, elkoppling Plastlocken till ellådorna öppnas med hjälp av en skruvmejsel. OBS! Locket till ingångskortet öppnas utan verktyg. Demontering lucka, grundkort För att kunna demontera luckan för grundkortet måste luckan för ingångskortet först plockas bort. Demontering lucka, ingångskort A B 1. Tryck ner plastbiten. 2. Vinkla ut locket och plocka bort det. Demontering lucka, elpatronkort LEK 2 3 A 1 B 1. Koppla ur kontakterna med hjälp av skruvmejsel. 2. Stick in skruvmejseln (A) och bänd plastbiten försiktigt nedåt (B). 3. Vinkla ut locket och plocka bort det. LEK 2 1. Stick in skruvmejseln (A) och bänd plastbiten försiktigt nedåt (B). 2. Vinkla ut locket och plocka bort det. Kapitel 5 Elinkopplingar 19

22 Anslutningar Anslutning 1x230V OBS! För att undvika störningar får oskärmade kommunikations- och/eller givarkablar till externa anslutningar inte förläggas närmare än 20 cm från starkströmsledningar. N AA1-X1 PE 0 L1 1 Kraftanslutning F1245 ska installeras via allpolig brytare med minst 3 mm brytaravstånd. Minsta kabelarea ska vara dimensionerad efter vilken avsäkring som används. Inkommande el ansluts på plint X1 på elpatronskortet (AA1). Kabeln ska dras genom nedre delen av ellådan. Ledarna ska skalas ca mm. OBS! F1245 är inte omkopplingsbar mellan 1-fas och 3-fas, inte heller är den omkopplingsbar mellan 3x230V och 3x400V. Anslutning 3x400V AA1-X1 OBS! PE1 F innehåller scrollkompressor, vilket innebär att det är viktigt att elanslutningen görs med rätt fasföljd. Vid fel fasföljd startar inte kompressorn och ett larm visas i displayen. Om separat matning till kompressor och elkassett önskas, se avsnitt "Blockering av tillsats och/eller kompressor" på sida 24. Anslutning av extern manöverspänning för styrsystemet AA1-X1 OBS! N 0 PE L1 1 L2 L3 Gäller endast kraftanslutning 3x400V. AA1-X1 Anslutning 3x230V PE1 Om du ska ansluta extern manöverspänning för styrsystemet till F1245 på elpatronkortet (AA1) måste kantkontakten vid AA1:X2 flyttas till AA1:X9 (enligt bild). Manöverspänning (1x230V+N+PE) ansluts till AA1:X11 (enligt bild). AA1-X1 PE L1 1 L2 2 L3 ON AA1-X1 PE1 AA1-X8 AA1-X2 N 0 PE L1 1 L2 L3 AA1-X9 AA1 AA1-X11 L PE N 1x230V+N+PE 1x230V+N+PE manöverspänning 20 Kapitel 5 Elinkopplingar

23 Utegivare Utetemperaturgivaren (BT1) placeras på skuggad plats åt nord eller nordväst för att inte störas av exempelvis morgonsol. Givaren ansluts till plint X6:1 och X6:2 på ingångskortet (AA3). Använd en 2-ledare med minst 0,5 mm² kabelarea. Eventuellt kabelrör bör tätas för att ej orsaka kondens i utegivarkapseln. Rumsgivare F1245 levereras med en bipackad rumsgivare (RTS40). Rumsgivaren har tre funktioner: 1. Redovisa aktuell rumstemperatur i värmepumpens display. 2. Ger möjlighet att ändra rumstemperaturen i C. 3. Ger möjlighet att förädla/stabilisera rumstemperaturen. AA3-X6 Utegivare Externt BT1 F AA3-X6 9 Montera givaren på en neutral plats där inställd temperatur önskas. Lämplig plats är exempelvis en fri innervägg i hall ca. 1,5 m över golv. Det är viktigt att givaren inte hindras från att mäta korrekt rumstemperatur, exempelvis genom placering i nisch, mellan hyllor, bakom gardin, stängda radiatortermostater, ovanför eller nära värmekälla, i drag från ytterdörr eller i direkt solinstrålning. Värmepumpen fungerar utan givaren, men om man vill kunna läsa av bostadens inomhustemperatur i F1245s display måste givaren monteras. Rumsgivaren kopplas in på X6:3 och X6:4 på ingångskortetkortet (AA3). Om givaren ska användas till att ändra rumstemperaturen i C och/eller för att förädla/stabilisera rumstemperaturen måste givaren aktiveras i meny Om rumsgivaren används i rum med med golvvärme bör den endast ha visande funktion, inte styrning av rumstemperatur. RG RTS40 05 F AA3-X6 AA3-X6 Förändring av temperaturen i bostaden tar lång tid. Exempelvis kommer korta tidsperioder i kombination med golvvärme inte att ge en märkbar förändring i rumstemperaturen. Kapitel 5 Elinkopplingar 21

24 Inställningar 1x230V Max eltillsats (kw) Elsteg Max fasström L1 (A) FD1-BT30 AA1-SF2 AA1-X ,7 17,4 26,1 30,4 AA1-X7 Eltillsats - maximal effekt Elpatronen är vid leverans kopplad för maximalt 9 kw (vid 3x400V och 3x230V) eller 7 kw (vid 1x230V). Elpatronens effekt är uppdelad i fyra steg, enligt tabellen nedan. Inställning av antal elsteg Inställning av maximal effekt på eltillsatsen görs i meny 5.2. Tabellerna visar den totala fas-strömmen för elpatronen. 3x400V Max eltillsats (kw) x230V Max eltillsats (kw) Elsteg Elsteg Max fasström L1 (A) ,7 8,7 Max fasström L1 (A) Max fasström L2 (A) 0 8,7 8,7 8,7 16,2 Max fasström L2 (A) Max fasström L3 (A) 0 0 8,7 8,7 16,2 Max fasström L3 (A) Om strömkännarna är inkopplade övervakar värmepumpen fasströmmarna och fördelar automatiskt elstegen till minst belastad fas. Reservläge När värmepumpen ställs i reservläge (SF1 ställs till )är endast de allra nödvändigaste funktionerna aktiverade. Kompressorn är avstängd. Varmvatten produceras inte och uppvärmningen sköts av elpatronen. Effektvakten är inte inkopplad. OBS! Strömbrytare (SF1) får ej ställas i läge "" eller innan F1245 fyllts med vatten. Temperaturbegränsaren, termostaten, kompressorn och elpatronen kan skadas. Effekt i reservläge Elpatronens effekt i reservläge ställs in med en dipswitch (SF2) på elpatroneskortet (AA1) enligt tabellen nedan. Fabriksinställningen är 6 kw. 3x400V 2kW 4kW 6kW 9kW 3x230V 2kW 4kW 6kW 9kW 1x230V 2kW 4kW 6kW 7kW 1 off off on on 1 off off on on 1 off off on on 2 off off off off 2 off off on on 2 off off off off 3 off on on on 3 off on off on 3 off on on on 4 off off off on 4 on on on on 4 off off off on 5 on on on on 5 off off off off 5 on on on on 6 off off off on 6 off off off off 6 off off off on 22 Kapitel 5 Elinkopplingar

25 3x400V/1x230V 3x230V Anslutningsmöjligheter Effektvakt ON AA1-SF ON AA1-SF Bilden visar dip-switchen (AA1-SF2) i fabriksinställning, d.v.s. 6 kw. Reservlägestermostat Framledningstemperaturen i reservläget ställs in med en termostat (FD1-BT30). Den kan ställas på 35 (förinställd, t.ex. golvvärme) eller 45 C (t.ex. radiatorer). LEK OBS! Effektvakt har ingen funktion vid 1-fas installation. När många elförbrukare är inkopplade i fastigheten samtidigt som eltillsatsen är i drift finns det risk att fastigehetens huvudsäkringar löser ut. Värmepumpen är utrustad med inbyggd effektvakt som styr elstegen till eltillsastsen genom att omfördela kraften mellan de olika faserna alternativt kopplar ur. Återinkoppling sker när den övriga stömförbrukningen minskar. Anslutning av strömkännare För att mäta strömmen ska en strömkännare monteras på vardera inkommande fasledare till elcentralen. Detta görs lämpligen i elcentralen. Anslut strömkännarna till en mångledare i en kapsling i dirket anslutning till elcentralen. Använd en mångledare med minst 0,5 mm² från kapslingen till värmepumpen. Anslut kabeln till ingångskortet (AA3) på plint X4:1-X4:4 där X4:1 är den gemensamma plinten för de tre strömkännarna. Storleken på fastighetens huvudsäkring ställs in i meny Inkommande el el PEN L1 L 2 L 3 Elcentral Värmepump -T1 -T2 -T AA3-X4 AA3-X4 Kapitel 5 Elinkopplingar 23

26 Externa anslutningsmöjligheter Ska en extern kontaktfunktion kopplas till F1245 måste funktionen för använd in- eller utgång väljas i meny 5.4, se sida 62. Valbara ingångar på ingångskortet för dessa funktioner är AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4 (X6:15-16) och AUX5 (X6:17-18). Valbar utgång är AA3:X7. AA3-X6 mjuka in-/utgångar 5.4 blockera värme aktivera tillfällig lyx ej använd ej använd ej använd larmutgång B A Externt F AA3-X6 I exemplet ovan används ingångarna AUX3 (X6:13-14) och AUX4 (X6:15-16) på ingångskortet (AA3). Vissa av de följande funktionerna kan även aktiveras och schemaläggas via menyinställningar. Blockering av tillsats och/eller kompressor I de fall blockering av tillsats och/eller kompressor används kan denna kopplas in på plint X6 på ingångskortet (AA3) som är placerat bakom frontluckan. Tillsatsen och/eller kompressorn kopplas bort genom att ansluta en potentialfri kontaktfunktion till ingång som väljs i meny 5.4, se sida 62. Blockering av tillsats och kompressor kan kombineras. Sluten kontakt medför bortkopplad effekt. Kontakt för aktivering av "extern justering" En extern kontaktfunktion kan kopplas till F1245 för ändring av framledningstemperaturen och därmed ändring av rumstemperaturen. Då kontakten är sluten ställs önskad temperatur in i C (om rumsgivare är ansluten och aktiverad). Om rumsgivare inte är ansluten eller inte aktiverad ställs önskad förändring av redan inställd värmekurva och förskjutning med det antal steg som väljs. Värdet är inställbart mellan -10 och +10. klimatsystem 1 Kontakten ska vara potentialfri och kopplas in på vald ingång (meny 5.4) på plint X6 på ingångskortet (AA3). Inställning av värdet på förändringen görs i meny 1.9.2, "extern justering". klimatsystem 2 till 4 Extern justering för klimatsystem 2 till 4 kräver tillbehör (ECS 40). Se tillbehörets installatörshandbok för installationsanvisning. Kontakt för aktivering av fläkthastighet Denna externa kontaktfunktion fungerar enbart om tillbehöret FLM är installerat och aktiverat. En extern kontaktfunktion kan kopplas till F1245 för aktivering av en av fyra fläkthastigheter. Kontakten ska vara potentialfri och återfjädrande och kopplas in på vald ingång (meny 5.4) på plint X6 på ingångskortet (AA3). Då kontakten sluts under minst en sekund aktiveras vald fläkthastighet. En återgång till normalhastighet sker efter den tid som är inställd i meny NV 10, tryck-/nivå-/flödesvakt köldbärare Om nivåvakt (tillbehör NV10) önskas för köldbärarinstallationen kan denna kopplas in på vald ingång (meny 5.4) på plint X6 på ingångskortet (AA3). Det går även att ansluta tryck- eller flödesvakt på ingången. För funktion måste ingången vara sluten vid normal drift. 24 Kontakt för aktivering av "tillfällig lyx" En extern kontaktfunktion kan kopplas till F1245 för aktivering av "tillfällig lyx", Kontakten ska vara potentialfri och kopplas in på vald ingång (meny 5.4) på plint X6 på ingångskortet (AA3). "tillfällig lyx" är aktiverad under den tid som kontakten är sluten. Kapitel 5 Elinkopplingar

27 Indikering av summalarm / Styrning av grundvattenpump / Kyllägesindikering / Varmvattencirkulation Möjlighet finns till extern indikering av summalarm, styrning av grundvattenpump, kyllägesindikering (endast om tillbehör för kyla finns eller om värmepumpen har inbyggd funktion för kyla) eller styrning av cirkulationspump för varmvattencirkulation* genom reläfunktion via ett potentialfritt växlande relä (max 2 A) på ingångskortet (AA3), plint X7. Ansluts summalarm, grundvattenpump, kyllägesindikering eller varmvattencirkulation* till plint X7 måste det väljas i meny 5.4, se sida 62. Summalarm är ansluten och aktiverad från fabrik. Anslutning av tillbehör Instruktioner för inkoppling av tillbehör finns i den medföljande installationsanvisningen. Se sida 71 för lista över de tillbehör som kan användas till F1245. OBS! Tillbehörskort krävs om t.ex. grundvattenpump, kyllägesindikering* eller pump för varmvattencirkulation** ska anslutas till F1245 samtidigt som indikering av summalarm är aktiverat (se sida 71). * Gäller endast vid emaljerade eller rostfria kärl. CNONC AA3-X7 AA3-X7 Bilden visar reläet i larmläge. Är strömställaren (SF1) i läge " " eller " " är reläet i larmläge. Kapitel 5 Elinkopplingar 25

28 6 Igångkörning och justering Förberedelser 1. Kontrollera att strömställaren (SF1) står i läge " ". 2. Kontrollera att temperaturbegränsaren (FD1) inte är utlöst. 3. Kontrollera att vatten finns i varmvattenberedare och klimatsystem. Kontrollera temperaturbegränsaren, motorskyddsbrytare och automatsäkringen. De kan ha löst ut under transporten. Påfyllning och luftning Påfyllning av varmvattenberedare 1. Öppna en varmvattenkran i huset. 2. Fyll på varmvattenberedaren genom kallvattenanslutningen (XL3). 3. När vatten kommer ur varmvattenkranen är varmvattenberedaren fylld och kranen kan stängas. Påfyllning och luftning av klimatsystem Påfyllning 1. Öppna påfyllningsventilen (extern, ingår ej i produkten). Slingan i varmvattenberedaren och resten av klimatsystemet fylls med vatten. 2. Öppna avluftningsventilen (QM22). 3. När vattnet som kommer ur avluftningsventilen (QM22) inte är luftblandat stänger du ventilen. Trycket börjar efter en stund att stiga. 4. Stäng påfyllningsventilen när korrekt tryck erhållits. OBS! Röret från slingan i kärlet måste tömmas på vatten innan luft kan avlägsnas. Detta innebär att systemet inte nödvändigtvis är avluftat trots att det kommer vatten då avluftningsventilen (QM22) öppnas. Påfyllning och luftning av köldbärarsystem Blanda vatten med frysskyddsmedel i ett öppet kärl vid påfyllning av köldbärarsystemet. Blandningen ska vara frysskyddad till cirka -15 C. Använd en tillkopplad fyllningspump för påfyllning av köldbärarvätskan. 1. Kontrollera köldbärarsystemets täthet. 2. Koppla in fyllningspumpen och returledning på köldbärarsystemets påfyllningskoppel enligt figur. 3. Om alternativ 1 används (nivåkärl), stäng ventilen under nivåkärlet (CM2). 4. Stäng trevägsventilen i påfyllningskopplet (tillbehör). 5. Öppna ventilerna på påfyllningskopplet. 6. Starta fyllningspumpen. 7. Fyll på tills det kommer vätska i returröret. 8. Lufta köldbärarsystemet med avluftningsventil på F Stäng ventilerna på påfyllningskopplet. 10. Öppna trevägsventilen i påfyllningskopplet. 11. Om alternativ 1 används (nivåkärl), öppna ventilen under nivåkärlet (CM2). TIPS! Om köldbärarpumpen (GP2) måste köras vid avluftningen kan den sättas igång under startguiden. Luftning 1. Lufta värmepumpen genom avluftningsventilen (QM22) och övriga klimatsystemet genom sina respektive avluftningsventiler. 2. Upprepa påfyllning och avluftning till dess all luft avlägsnats och korrekt tryck erhållits. TIPS! Om värmebärarpumpen (GP1) måste köras vid avluftningen kan den sättas igång under startguiden. 26 Kapitel 6 Igångkörning och justering

29 KBin XL6 VBf VVKV KBut XL7 VBr Startguide OBS! Alt. 2 Alt. 1 Vatten måste finnas i klimatsystemet innan strömställaren sätts till "". P 1. Ställ värmepumpens strömställare (SF1) i läge "". 2. Följ instruktionerna i startguiden i värmepumpens display. Om startguiden inte går igång när du startar värmepumpen, kan du starta den manuellt i meny 5.7. Stängs BK Kollektor / JK XL1 XL6 XL4 XL3 XL7 XL2 Igångkörning Första gången värmepumpen startas sätts en startguide igång. I startguiden ges instruktioner om vad som behöver utföras vid första uppstart tillsammans med en genomgång av av värmepumpens grundläggande inställningar. Startguiden säkerställer att uppstarten görs på rätt sätt och kan därför inte hoppas över. Startguiden kan startas i efterhand i meny 5.7. Manövrering i startguiden startguide 5.7 Pil för att bläddra bland fönster i startguiden XL 1 XL 2 XL 3 XL 4 XL 6 XL 7 Anslutning, värmebärare fram Anslutning, värmebärare retur Anslutning, kallvatten Anslutning, varmvatten Anslutning, köldbärare in Anslutning, köldbärare ut 1. Vrid manöverratten tills pilen i det övre vänstra hörnet (vid sidnummret) har blir markerat. 2. Tryck på OK-knappen för att gå vidare till nästa punkt i startguiden. Se sida 41 för en mer ingående introduktion av värmepumpens styrsystem. Startguiden kommer under följande punkter beskrivas steg för steg. Symbolnyckel Symbol Betydelse Avstängningsventil Säkerhetsventil Nivåkärl Expansionskärl P Manometer Smutsfilter Kapitel 6 Igångkörning och justering 27

30 1. Val av språk 3. Inställning av "driftläge köldbärarpump" startguide 5.7 startguide 5.7 driftläge köldbärarpump : intermittent kontinuerlig 10 dagar kontinuerlig Om startguiden lämnas på denna sida så avslutas den automatiskt om 60 min Här väljer du det språk du vill att informationen i displayen ska visas på. För att ändra språk gör du följande: 1. Vrid manöverratten tills det språk du vill ha blir markerat. 2. Tryck på OK-knappen. 3. Vrid manöverratten tills pilen i det övre vänstra hörnet (vid sidnummret) har blir markerat. 4. Tryck på OK-knappen för att gå vidare till nästa punkt i startguiden. 2. Information startguide 5.7 Välkommen till startguiden för din värmepump. Så länge startguiden är aktiv kommer ingen funktion i värmepumpen automatiskt att starta. Guiden kommer att dyka upp vid varje omstart av värmepumpen tills detta väljs bort på sista sidan. driftläge Inställningsområde: intermittent, kontinuerlig, 10 dagar kontinuerlig Fabriksinställning: intermittent Här ställer du in driftläge på köldbärarpumpen. intermittent: Köldbärarpumpen startar 20 sekunder före och stannar samtidigt som kompressorn. kontinuerlig: Kontinuerlig drift. 10 dagar kontinuerlig: Kontinuerlig drift i 10 dagar. Därefter övergår pumpen till intermittent drift. TIPS! Du kan använda "10 dagar kontinuerlig" vid uppstart för att få en kontinuerlig cirkulation under en uppstartstid för att enklare kunna lufta av systemet. Här visas information om startguiden för värmepumpen. 28 Kapitel 6 Igångkörning och justering

31 4. Inställning av "driftläge värmebärarpump" 6. Systeminställningar startguide 5.7 startguide 5.7 driftläge värmebärarpump : auto intermittent kontinuerlig systeminställningar : sök installerade tillbehör klimatsystem 2 klimatsystem 3 klimatsystem 4 nivåvakt grundvattenpump driftläge Inställningsområde: auto, intermittent, kontinuerlig, Fabriksinställning: auto Här ställer du in driftläge på värmebärarpumpen. auto: Värmebärarpumpen går enligt aktuellt driftläge för F1245. intermittent: Värmebärarpumpen startar 20 sekunder före och stannar samtidigt som kompressorn. kontinuerlig: Kontinuerlig drift. 5. Inställning av "intern eltillsats" startguide 5.7 Här kan du göra olika systeminställningar för värmepumpen, t.e.x. vilka tillbehör som är installerade. Det finns två sätt att aktivera anslutna tillbehör. Du kan antingen markera alternativet i listan eller använda den automatiska funktionen "sök installerade tillbehör". sök installerade tillbehör Markera "sök installerade tillbehör" och tryck på OKknappen för att automatiskt hitta anslutna tillbehör till F1245. "nivåvakt" hittas inte automatiskt utan måste bockas i för hand. intern eltillsats : max eleffekt säkringsstorlek kw A max eleffekt Inställningsområde: 0-9 kw Fabriksinställning: 3 kw säkringsstorlek Inställningsområde: A Fabriksinställning: 16 A Här ställer du in max elsteg på den interna eltillsatsen i F1245 samt säkringsstorleken för anläggningen. Kapitel 6 Igångkörning och justering 29

32 7. Inställning av NIBE FLM startguide Inställning av fläkthastighet frånluft startguide 5.7 FLM : fläkthast. frånluft : kontinuerlig drift av pump normal % tid mellan avfrost h hastighet 1 % månader mellan filterlarm hastighet 2 % hastighet 3 % hastighet 4 % Denna del av startguiden visas bara om alternativet är valt i en tidigare meny och tillbehöret är installerat. tid mellan avfrost Inställningsområde: 1 30 h Fabriksinställning: 10 h månader mellan filterlarm Inställningsområde: 1 12 Fabriksinställning: 3 kontinuerlig drift av pump: Välj för kontinuerlig drift av cirkulationspumpen i NIBE FLM. tid mellan avfrost: Här kan du ställa in den minsta tid som ska gå mellan avfrostningar av värmeväxlaren i NIBE FLM. När frånluftmodulen är i drift kyls värmeväxlaren ner så att det kan bildas is på den. När det bildats för mycket is försämras värmeöverföringsförmågan i värmeväxlaren och en avfrostning krävs. Avfrostningen värmer upp värmeväxlaren så isen smälter och leds bort via kondensvattenslangen. månader mellan filterlarm: Här kan du ställa in hur många månader det ska gå mellan varje gång värmepumpen meddelar att det är dags att rengöra filtret i NIBE FLM. Rengöring av NIBE FLMs luftfilter ska ske regelbundet, hur ofta beror på mängden damm i ventilationsluften. Denna del av startguiden visas bara om alternativet är valt i en tidigare meny och tillbehöret är installerat. normal samt hastighet 1-4 Inställningsområde: % Här ställer du in hastigheten för de fem olika valbara lägena till fläkten. För lågt inställt värde kan på sikt skada huset. 30 Kapitel 6 Igångkörning och justering

33 10. Inställning av "shuntstyrd tillsats" startguide Inställning av av "extra klimatsystem" startguide 5.7 shuntstyrd tillsats : extra klimatsystem : minsta gångtid h shuntförstärkning 2 minsta temperatur C shuntväntetid 2 s shuntförstärkning shuntförstärkning 3 shuntväntetid s shuntväntetid 3 s shuntförstärkning 4 Denna del av startguiden visas bara om alternativet är valt i en tidigare meny och tillbehöret är installerat. minsta gångtid Inställningsområde: 0 48 h Fabriksinställning: 12 h minsta temperatur Inställningsområde: 5 90 C Fabriksinställning: 55 C shuntförstärkning Inställningsområde: 0,1 10,0 Fabriksinställning: 1,0 shuntväntetid Inställningsområde: s Fabriksinställning: 30 s Denna del av startguiden visas bara om alternativet är valt i en tidigare meny och tillbehöret är installerat. shuntförstärkning Inställningsområde: 0,1 10,0 Fabriksinställning: 1,0 shuntväntetid Inställningsområde: s Fabriksinställning: 30 s Här ställer du in shuntförstärkning och shuntväntetid för de olika extra klimatsystemen som är installerade. Se tillbehörets installationsanvisning för funktionsbeskrivning. Här ställer du in minsta gångtid och minsta temperatur för extern tillsats med shunt. Extern tillsats med shunt är då t.ex. ved-/olje-/gas-/pelletspanna. För shunten kan du ställa in shuntförstärkning och shuntväntetid. Se tillbehörets installationsanvisning för funktionsbeskrivning. Kapitel 6 Igångkörning och justering 31

34 12. Inställning av pooluppvärmning startguide Inställning av kylfunktion startguide 5.7 pool: aktiverad starttemperatur stopptemperatur C C kyla : min. kylframledning kylframledning vid +20 C kylframledning vid +30 C C C C tid mellan kyla och värme h stäng undershuntar vid kyla Denna del av startguiden visas bara om alternativet är valt i en tidigare meny och tillbehöret är installerat. starttemperatur Inställningsområde: 15,0-70,0 C Fabriksinställning: 22,0 C stopptemperatur Inställningsområde: 15,0-70,0 C Fabriksinställning: 24,0 C Här väljer du om poolstyrningen ska vara aktiverad och inom vilka temperaturer (start- och stopptemperatur) pooluppvärmning ska ske. När pooltemperaturen har sjunkit under inställd starttemperatur och inget varmvatten- eller värmebehov finns påbörjar F1245 pooluppvärmning. Bocka ur "aktiverad" för att stänga av pooluppvärmningen. Starttemperaturen kan inte ställas in på ett värde som är högre än stopptemperaturen. Denna del av startguiden visas bara om alternativet är valt i en tidigare meny. Dessutom krävs att antingen tillbehöret är installerat eller att F1245 har inbyggd funktion för kyla. min. kylframledning Inställningsområde: 5-50 C Fabriksinställning: 10 kylframledning vid +20 C Inställningsområde: 5-50 C Fabriksinställning: 20 kylframledning vid +30 C Inställningsområde: 5-50 C Fabriksinställning: 15 tid mellan kyla och värme Inställningsområde: 0-48 h Fabriksinställning: 2 värme vid rumsundertemp Inställningsområde: 0,5-10,0 C Fabriksinställning: 1,0 kyla vid rumsövertemp Inställningsområde: 0,5-10,0 C Fabriksinställning: 1,0 Du kan använda F1245 till att kyla huset under den varma perioden. 32 Kapitel 6 Igångkörning och justering

35 14. Kontroll av mätvärden från givare startguide Inställning av min. framledningstemp. startguide 5.7 Kontrollera om nedanstående externt monterade givare har rimliga värden. utetemperatur(eb1-bt1) extern framledning (EB1-BT25) panngivare (EM1-BT52) pooltemperatur(epx-bt51) framledningstemp. (EB21-BT2) min. framledningstemp. : klimatsystem 1 klimatsystem 2 klimatsystem 3 klimatsystem 4 C C C C Här kontrollerar du om utvalda externt monterade givare visar rimliga värden för installationen. 15. Inställning av tid och datum tid datum dag månad år startguide h 12 h klimatsystem Inställningsområde: C Fabriksinställning: 15 C Här ställer du in lägsta temperatur på framledningstemperaturen till klimatsystemet. Det innebär att F1245 aldrig beräknar en lägre temperatur än den som är inställd här. Om det finns mer än ett klimatsystem kan inställningen göras för varje system. TIPS! Om man t.ex. har en källare som man alltid vill ha lite värme i, även på sommaren, kan man öka värdet. Här ställer du in tid, datum och visningsläge. Kapitel 6 Igångkörning och justering 33

36 17. Inställning av max framledningstemp. 18. Inställning av värmekurva max framledningstemp. : klimatsystem 1 klimatsystem 2 klimatsystem 3 klimatsystem 4 startguide 5.7 C C C C system framledningstemp. C startguide 5.7 utetemp. C klimatsystem Inställningsområde: C Fabriksinställning: 60 C Här ställer du in max framledningstemperatur för klimatsystemet. Om anläggningen har fler än ett klimatsystem kan individuella max framledningstemperatur ställas in för varje system. Vid grundinställning på klimatsystemet ska "värmekurva" samt "temperatur" (förskjutning av värmekurva) ändras. Utgångsvärden för värmeautomatiken kan hämtas ur kartan på sidan 35. Mer information om hur man ställer in värmekurvan finns på sida 48. Vid golvvärmesystem ska normalt max framledningstemp. ställas in mellan 35 och 45 C. Kontrollera max temperatur för ditt golv med din golvleverantör. 34 Kapitel 6 Igångkörning och justering

37 Inställning av värmeautomatik med diagram I diagrammen utgår man från ortens dimensionerade utetemperatur och klimatsystemets dimensionerade framledningstemperatur. Där dessa två värden möts kan värmeautomatikens kurvlutning utläsas. Detta ställs in under "värmekurva" i meny FRAMLEDNINGSTEMPERATUR VÄRMEKURVA C C - 5 FÖRSKJUTNING UTETEMPERATUR VÄRMEKURVA (-2) FÖRSKJUTNING VÄRMEKURVA -2 FRAMLEDNINGSTEMPERATUR FRAMLEDNINGSTEMPERATUR FRAMLEDNINGSTEMPERATUR + 5 C VÄRMEKURVA C - 5 FÖRSKJUTNING UTETEMPERATUR FÖRSKJUTNING VÄRMEKURVA (0) Utgångsvärden för värmeautomatik Värdena som anges på kartan gäller för "värmekurva" i meny Första värdet gäller för lågtempererat* radiatorsystem. "temperatur" (förskjutning av värmekurva) i meny 1.1 ställs på -2. Värde inom parentes avser golvvärmesystem** installerat i betongbjälklag. Vid system installerat i träbjälklag kan man utgå från siffran före parentes men måste då minska detta värde med två enheter. "temperatur" (förskjutning av värmekurva) i meny 1.1, ställs i dessa fall på -1. Kartans värden är oftast ett bra utgångsval som syftar att ge ca 20 C rumstemperatur. Värdena kan vid behov efterjusteras. Exempel på val av utgångsvärden: Hus med lågtemperarat* radiatorsystem Markaryd = Område 10 (5). Ställ in 10 i meny 1.9.1, "värmekurva" och -2 i meny 1.1 "temperatur" (förskjutning av värmekurva). Hus med golvvärme** installerat i betongbjälklag Markaryd = Område 10 (5). Ställ in 5 i meny 1.9.1, "värmekurva" och -1 i meny 1.1 "temperatur" (förskjutning av värmekurva). Hus med golvvärme** installerat i träbjälklag Markaryd = Område 10 (5). Ställ in 8 (se tredje punkten i listan ovan) i meny 1.9.1, "värmekurva" och -1 i meny 1.1 "temperatur" (förskjutning av värmekurva). FRAMLEDNINGSTEMPERATUR FRAMLEDNINGSTEMPERATUR + 5 C FÖRSKJUTNING FÖRSKJUTNING VÄRMEKURVA (+2) VÄRMEKURVA C UTETEMPERATUR 9 En höjning av rumstemperaturen kan bromsas av termostaterna på radiatorerna eller golvvärmen. Öpnna därför termostatventilerna helt, utom i de rum där en svalare temperatur önskas, t.ex. i sovrum. * Med lågtempererat radiatorsystem menas ett system där framledningstemperaturen behöver vara 55 C den kallaste dagen. ** Golvvärme kan dimensioneras väldigt olika. I exemplet ovan avses ett system där framledningstemperaturen behöver vara ca C resp C den kallaste dagen. De lägre värdena i norra delen av Sverige beror på att husen byggs och isoleras på annat sätt än i södra delen Kapitel 6 Igångkörning och justering 35
