Dockningssats för EVC 240 till värmepump/vedpanna

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "Dockningssats för EVC 240 till värmepump/vedpanna"

Transkript

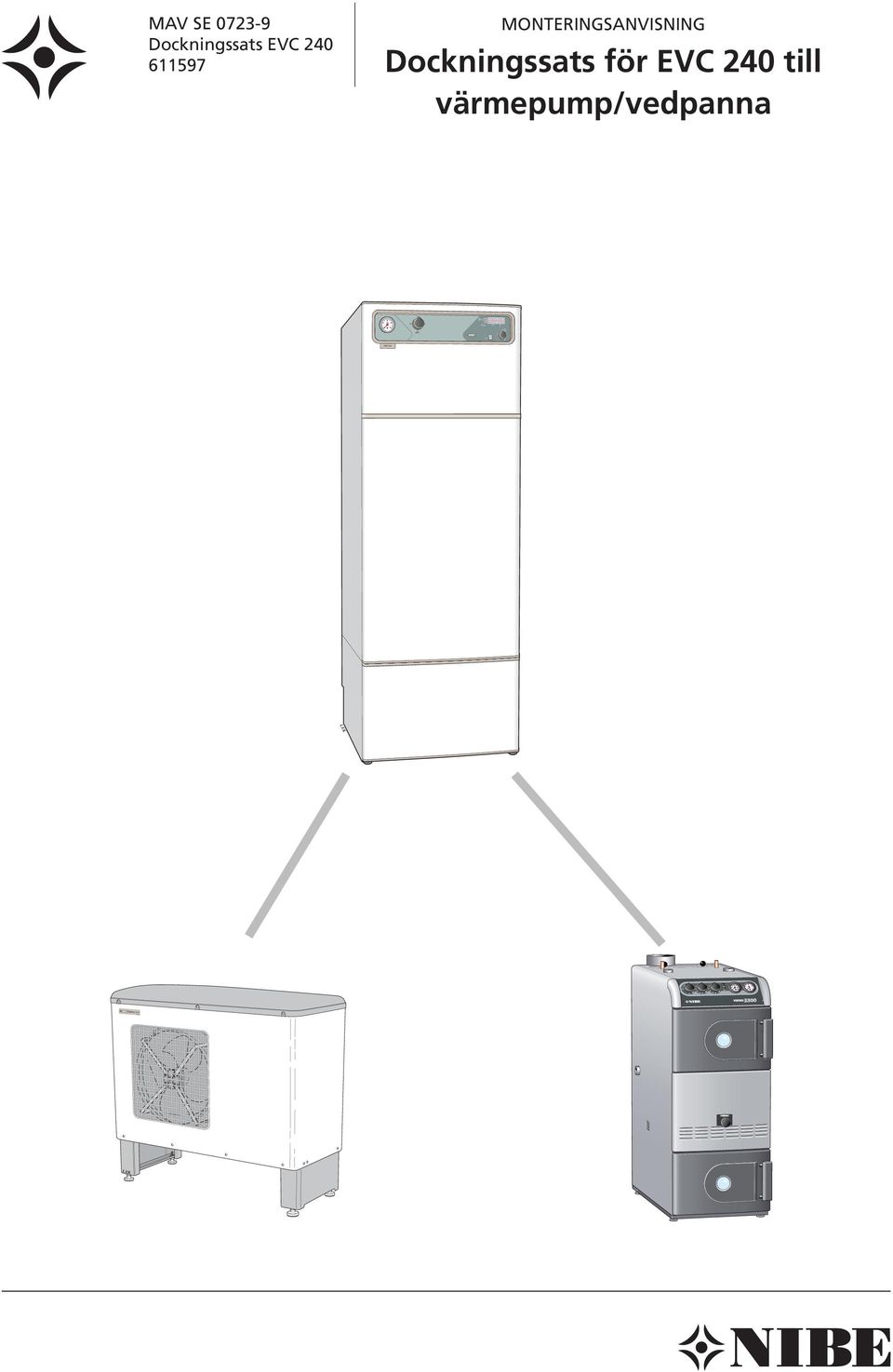

1 MAV SE 079 Dockningssats EVC MONTERINGSANVISNING Dockningssats för EVC 40 till värmepump/vedpanna

2

3 Allmänt Allmänt Innehåll, dockningssats Dockningssats FIGHTER 00/annan värmepump/vedpanna Minireläkort med kablage st. distanser för minireläkort Skruv till plint Dragavlastare Temperaturgivare Buntband Dockningsrör med dykrör för temperaturgivare Klämringskoppling R0 st. rundhylsor Artikelnummer: 448 EVC 40 äldre än serienummer 00 skall kompletteras med ett Trör för anslutning av värmepumpens returrör. Displayen ska vid uppstart visa, 04 (år, vecka) eller senare, i annat fall skall ett nytt styrkort monteras. Trör artikelnummer: 040 Styrkort artikelnummer: OBS! Reglerventil krävs för injustering av laddningsflöde (levereras ej av NIBE Allmänt EVC 40 är en elpanna avsedd för villor med vattenburen värme. Den består av ett dubbelmantlat tryckkärl, två elpatroner samt en reglerdator för styrning. EVC 40 värmer byggnaden och bereder tappvarmvatten. För att erhålla en mer ekonomisk drift kan EVC 40 dockas mot en värmepump med en maximal effekt på 8 kw. En förutsättning för att docka en värmepump mot EVC 40 är att radiatorkretsen är dimensionerad för maximalt 45 C returtemperatur eller att enbart eldrift används vid högre returtemperaturer. Då dockningsfunktionen är aktiverad ska EVC 40 s eleffekt begränsas till 6 kw. För att tillgodose varmvattenbehovet ska värmepumpen arbeta med en fast kondenseringstemperatur på cirka 55 C. Temperaturgivaren i värmepumpens framledning reglerar värmepumpens start och stopp. EVC 40 s styrning reglerar radiatorkretsens framledningstemperatur beroende av utomhustemperaturen. Funktion vid dockning mot värmepump Värmepumpen ska kopplas så att den arbetar med fast kondensering. Temperaturgivaren i dockningsröret styr värmepumpens start och stopp. Samtidigt som värmepumpen startar skall även värmepumpens cirkulationspump starta. För att erhålla goda driftsförhållanden är det viktigt att justera laddningsflödet genom värmepumpen. En lämplig temperaturökning över värmepumpen är 0 C dvs en temperaturskillnad mellan framledning och retur på 0 C. En låg temperaturökning över värmepumpen beror på ett för stort laddningsflöde och reglerventilen ska strypas. Om laddningsflödet är för högt kommer värmepumpen att få arbeta med en högre returtemperatur vilket inte ger optimal prestanda hos värmepumpen. En stor temperaturökning över värmepumpen beror på ett för lågt laddningsflöde genom värmepumpen och reglerventilen ska öppnas. Vid ett för lågt laddningsflöde kommer värmepumpen att få en hackig drift med onödigt många starter och stopp. Värmepumps effekt kw Laddningsflöde l / h DOCKNINGSSATS EVC 40

4 Framledning radiatorer Återledning radiatorer Tillverkningsnummer t.ex Skylt Dockning EVC 40 till FIGHTER 00 Dockning EVC 40 till FIGHTER 00 Rördockning Dockningsröret ansluts till EVC 40 dockningsanslutning (75). Anslut FIGHTER 00 framledning till dockningsröret. På returledningen skall en reglerventil monteras för att justera laddningsflödet. Värmepumpens returledning ska anslutas till EVC 40 s dockningsanslutning (76). Laddningspumpen mellan EVC 40 och FIGHTER 00 ska alltid vara i drift för att förhindra isbildning i de rör som är utomhus. För de versioner av FIGHTER 00 som har plint X så skall laddningspumpen kopplas in på position 5 och 6 övriga fall skall laddningspumpen matas separat. Placering av dockningssatsens temperaturgivare 76 Trör v.v. k.v. Är EVC 40 tillverkad före 00 monteras ett Trör in på EVC 40 s returledning, se figur. Till detta Trör ansluts FIGHTER 5 s returledning ledare Dockningsrör RC UG 95 FIGHTER 00 SÄV VVB FG AV RG RV TV SF EVC 40 DOCKNINGSSATS EVC 40

5 Dockning EVC 40 till FIGHTER 00 Elkoppling FIGHTER 00 Värmepumpsstyrning För att styra till och frånslag av kompressorn i FIGHTER 00 används dockningssatsens minireläkort. För att aktivera automatläge (dockningsläge) i FIGHTER 00 väljs alternativ 0 i kanal, se avsnitt Styrning Kanalbeskrivning i Monterings och Skötselanvisning för FIGHTER 00. I kanal 4 ställer man in önskad nivå på uteluftstemperatur för skiftning mellan kompressorsteg och kompressorsteg. Kompressorsteg används vid hög uteluftstemperatur. Kompressorsteg används vid låg uteluftstemperatur. Inkoppling görs enligt nedanstående bild. Lämplig kabel är 6 x 0, 0,5, LiYY eller LiYCY. Tillsatsbehov Inställning av den uteluftstemperatur (balanstemperatur) då tillsatsreläet aktiveras görs på FIGHTER 00 i kanal 7, se avsnitt Styrning Kanalbeskrivning. Då uteluftstemperaturen sjunker under inställd balanstemperatur och då FIGHTER 00 har haft kontinuerlig drift med kompressorsteg under två timmar, (även avfrostningen räknas som drifttid) tillåts FIGHTER 00 och extern tillsatsvärme att arbeta tillsammans. Inkoppling till tillsatsrelä görs enligt nedanstående bild. Sjunker uteluftstemperaturen ner till en nivå under inställt värde i kanal 8 blockeras kompressordriften och all uppvärmning sker med extern tillsatsvärme. Denna funktion aktiveras även då FIGHTER 00 görs spänningslös. För att EVC 40 ska återgå till normal drift som odockad enhet bryts dockningstermostatens termistorkrets. Detta sker automatiskt då uteluftstemperaturen sjunker under inställt värde i kanal 8. Inkoppling av stilleståndfunktion görs enligt bild nedan. EVC 40 FIGHTER 00 4 Rundstyrning/ Rumsgivare tariff Utegivare Strömkännare C A B Bör är + 4 Tillsats Stillestånd NO NC O/C NO NC O/C Kompressor blockerad Plint 4 i EVC 40 Plint från minireläkort DOCKNINGSSATS EVC 40

6 T illv e rk nings nu m mr e t.ex S k y lt bar 0 4 S e rien u m mr e t.ex Återg le d n in ra d ia to re r F ra m le d n in g ra d ia to re r R 8 4 ON 5 OFF D a y Dockning EVC 40 till FIGHTER 00 Elkoppling EVC 40 Minireläkortet monteras på distanser vid vänster framkant på EVC 40 s frontpanel. Minireläkortets kantkontakt ska peka mot mitten av frontpanelen. Montera kantkontakten på reläkort (9) position 5 till 4. Kablarna med rundhylsa dras ut vid frontpanelens inre högra hörn, tillsammans med kablaget med skruvplint. Skruvplinten monteras i fästhål nedanför kretskort (4). Anslut givare till rundhylsorna och placera givaren i EVC 40 s dykrör under elpatronerna. När dockningstermostaten är aktiv lyser en rödlampa i kanalvalsknappen. För att styra EVC 40 s elpatron ska en kabel anslutas till elpannans kopplingsplint (4) position och B, tariff/ rundstyrning. Anslut kabeln till FIGHTER 00, kretskort 4, tillsats NO och O/C. Man kan även blockera EVC 40 s elpatron manuellt. Lämplig kabel är 6 x 0, 0,5, LiYY eller LiYCY. Då utetemperaturen sjunker måste hela värmebehovet kunna tillgodoses av EVC 40. För att EVC 40 ska återgå till drift som odockad enhet bryts dockningstermostatens termistorkrets. Bryt upp termistorkretsens ena ledare och anslut till plint för minireläkort position 5 och 6. Pannan och indirekt också vattenvärmaren har vid leveransen en inställd min temperaturnivå av 60 C. För att värmepumpen ska arbeta tillfredställande sänks denna nivå ner till 50 C på kanal 9 med hjälp av minska knappen på EVC 40 s kontrollpanel. Vidare ställs värmepumpens dockningstemperatur till 5 C i servicemenyn på kanal. Se Monternings och skötselanvisning EVC 40. Kopplingsdifferensen för dockningstemperaturen ställs till 5 på kanal. Dockningstemperaturens ärvärde kan avläsas på kanal Minireläkort 4 Placering av dockningssatsens temperaturgivare v.v. k. v. Sky lt 4 DOCKNINGSSATS EVC 40

7 Dockning EVC 40 till FIGHTER 00 Elkoppling EVC 40 Temperaturgivaren placerad i EVC 40 s dykrör under elpatronerna Plint från minireläkort Minireläkort Kantkontakt på reläkort (9) Rundstyrning/ tariff Utegivare Strömkännare Rumsgivare C A B Bör är + Plint 4 i EVC 40 EVC 40 FIGHTER Tillsats Stillestånd 4 NO NC O/C NO NC O/C DOCKNINGSSATS EVC 40 5

8 bar 0 4 T illv e rk n inn ug ms mr e S e rien u m mr e t.ex t.ex S k ylt v.v.. Återg le d n in ra d ia to re r F ra m le d n in g ra d ia to re r R 8 4 ON OFF 5 D a y Dockning EVC 40 till vedpanna Dockning EVC 40 till vedpanna Rördockning/Elkoppling Anslut värmekällans framledning till EVC 40 s dockningsanslutning (75). På returledningen skall en reglerventil monteras för att justera laddningsflödet. Värmekällans returledning ska anslutas till EVC 40 s dockningsanslutning (76). Minireläkortet monteras på distanser vid vänster framkant på EVC 40 s frontpanel. Minireläkortets kantkontakt ska peka mot mitten av frontpanelen. Montera kantkontakten på reläkort (9) position 5 till 4. Kablarna med rundhylsa dras ut vid frontpanelens inre högra hörn, tillsammans med kablaget med skruvplint. Skruvplinten monteras i fästhål nedanför kretskort (4). Anslut givare till rundhylsorna och placera givaren i EVC 40 s dykrör jämte den högra elpatronen. När dockningstermostaten är aktiv lyser en röd lampa i kanalvalsknappen. I samband med dockning kan elpannans elpatron blockeras. Detta görs med hjälp av potentialfria kontakter (kontaktfunktioner som inte är spänningsmatade från annat håll) kopplade till plint (4) position och B för Rundstyrning/tariff. Sluts kontakten blockeras elpatronen. Om en befintlig anläggning saknar potentialfria kontaktfunktioner kan ett hjälprelä med manöverspänning för 0 V monteras på förberedd plats invid plint för inkommande matning (9). Hjälpreläet finns som tillbehör, art nr Då inställd temperatur i ackumulatorn är uppnådd sluter termostaten och medger start av cirkulationspumpen. Samtidigt blockeras elpatronerna i EVC 40 via hjälpreläet. När temperaturen i EVC 40 s dubbelmantel sjunker under inställt värde startar cirkulationspumpen och varmt vatten hämtas från ackumulatorn till EVC 40. Hjälprelä och termostat krävs för denna koppling. NK RC CP PG 95 SV AV CP BV AV Vedpanna ACK EVC Plats för minireläkort k v. Skylt Placering av dockningssatsens temperaturgivare 6 DOCKNINGSSATS EVC 40

9 Dockning EVC 40 till vedpanna Elkoppling 4 N L Rundstyrning/ Rumsgivare tariff Utegivare Strömkännare C A B Bör är + 4 A A Hjälprelä Temperaturgivaren placerad i i EVP EVC 0 s 40 s dykrör jämte dykrör elpatronerna. jämte elpatronerna. Minireläkort Plint från minireläkort Kantkontakt på reläkort (9) EVC EVP 40 0 Laddpump Termostat T DOCKNINGSSATS EVC 40 7
