Kanalvärmebatteri. Swegon Home Solutions. Vattenburna kanalvärmebatterier

Transkript

1 Swegon Home Solutions CASA Comfort Kanalvärmebatteri Vattenburna kanalvärmebatterier Kanalvärmebatteri med cirkulär anslutning. Värmevatten används som energibärare för att värma ventilationsluften i ventilationssystemet. CASA comforts styrsystem övervakar vattenbatteriets funktioner för optimal komfort.

2 BOSTADSVENTILATION TB TB TB TB CASA värmebatterier I leveransen ingår: Värmebatteri Ställdon med ventil Frysskyddsvakt TEKNISKA DATA Tvåradigt koppar/aluminiumbatteri, lamellavstånd 2,5 mm 3-vägs ventil Regin ZTR 24V Ställdon Regin RVAZ4 Kapsling av aluminiumförzinkad stålplåt Öppningsbar lucka, vilket underlättar service och rengöring Kan installeras i vågrätt eller lodrätt utförande Gummitätningar i anslutningskragar Maximal drifttemperatur 150 grader Maximalt drifttryck 1,0 MPa (10 bar) Uppfyller täthetsklass C enligt EN CASA Comfort Kanalvärmebatteri CASA värmebatterier ØD mm B mm H mm Ødy mm F mm G mm K mm L mm Rörsystemets Vikt kg inv. volym l TB ,29 5,4 TB ,29 5,3 TB ,66 7,7 TB ,98 9,9 02

3 Funktion Komponenter i styrsystemet Tilluftsriktningen Frånluftsriktningen SP1 Spjäll med ställdon, fjäderåtergång GT-FL Givare temperatur, frånluft GT-UL Givare temperatur, uteluft RC1 Reglercentral, styrkortet VVX Värmeväxlare E1 Elanslutninghslåda VVX-M Värmeväxlarmotor T1 Manöverpanel RG1 Rotationsvaktsgivare F2 Fläkt 2 (alltid till vänster från inspektionssidan sett) F1 Fläkt 1 (alltid till höger från inspektionssiden sett) SP2 Spjäll med ställdon, fjäderåtergång EB1 Elbatteri GT-EB Överhettningsskydd elbatteri Luftflöden GT-TL Givare temperatur, tilluft TL Tilluft VVB1 Värmevattenbatteri FL Frånluft SV1 Styrventil UL Uteluft P1 Cirkulationspump värmekrets relä AL Avluft GT-FV Givare temperatur, frysvakt KB1 Vätskekylbatteri SV2 Styrventil P2 Cirkulationspump kylkrets relä 03

4 BOSTADSVENTILATION TB , R5/R5-H, Kvs 0,6, Ø160 mm ,2 2,3 0,03 2, ,2 2,8 0,04 3, ,2 0,04 4, ,4 0,02 1, ,7 0,02 1, ,9 0,02 1, ,4 1,5 0,04 4, ,6 1,8 0,04 5, ,2 2,1 0,05 7,3 TB , R7/R7-H, Kvs 0,6, Ø200 mm ,3 0,04 4, ,3 3,8 0,04 6, ,3 4,3 0,05 7, ,7 1,9 0,02 1, ,1 2,2 0,03 2, ,9 2,5 0,03 2, ,2 2,1 0,05 7, ,5 2,4 0,06 9, ,3 2,7 0,07 12,3 04

5 TB , R9, Kvs 1,6, Ø250 mm ,2 4,8 0,06 2, ,5 5,7 0,07 3, ,9 6,7 0,08 4, ,4 2,7 0,03 0, ,8 3,2 0,04 1, ,3 3,8 0,05 1, ,2 3,0 0,07 3, ,5 3,6 0,09 5, ,6 4,3 0,11 7,6 TB , R15, Kvs, 1,6, Ø250 mm ,9 7,5 0,09 5, ,5 8,7 0,11 7, ,7 9,4 0,12 8, ,1 4,3 0,05 2, ,8 5,0 0,06 2, ,1 5,4 0,07 3, ,6 4,8 0,12 9, ,1 5,6 0,14 12, ,4 6,0 0,15 13,8 Högt tryckfall, ø 315mm rekommenderas 05

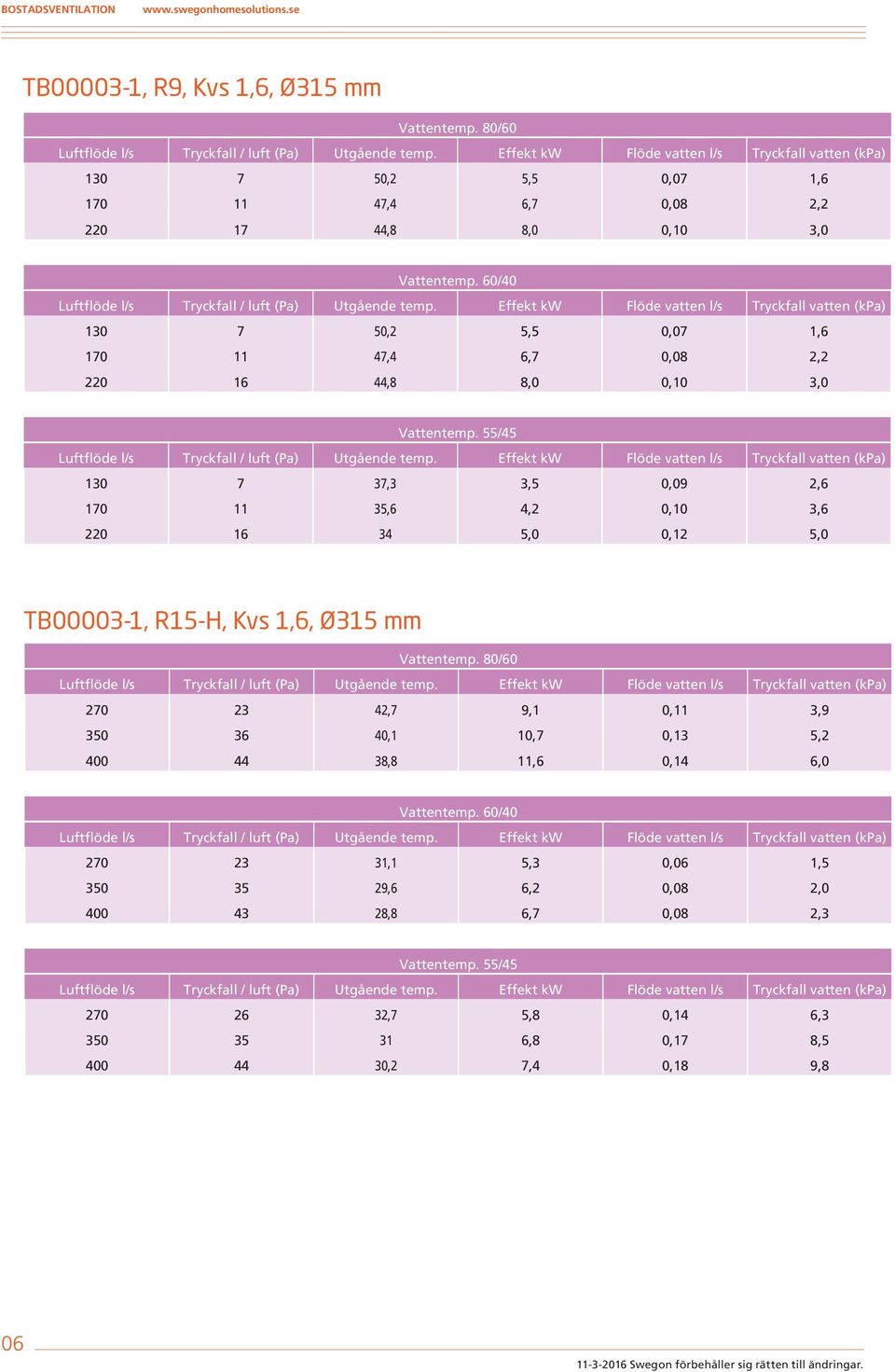

6 BOSTADSVENTILATION TB , R9, Kvs 1,6, Ø315 mm ,2 5,5 0,07 1, ,4 6,7 0,08 2, ,8 8,0 0,10 3, ,2 5,5 0,07 1, ,4 6,7 0,08 2, ,8 8,0 0,10 3, ,3 3,5 0,09 2, ,6 4,2 0,10 3, ,0 0,12 5,0 TB , R15-H, Kvs 1,6, Ø315 mm ,7 9,1 0,11 3, ,1 10,7 0,13 5, ,8 11,6 0,14 6, ,1 5,3 0,06 1, ,6 6,2 0,08 2, ,8 6,7 0,08 2, ,7 5,8 0,14 6, ,8 0,17 8, ,2 7,4 0,18 9,8 06
