1 A-serien Ventilationsaggregat Tryggt val 1

2 5 års garanti Utveckling och produktion i Sverige Användar- och installationsvänlig konstruktion Marknadens minsta byggmått och lägsta vikt Lagervara

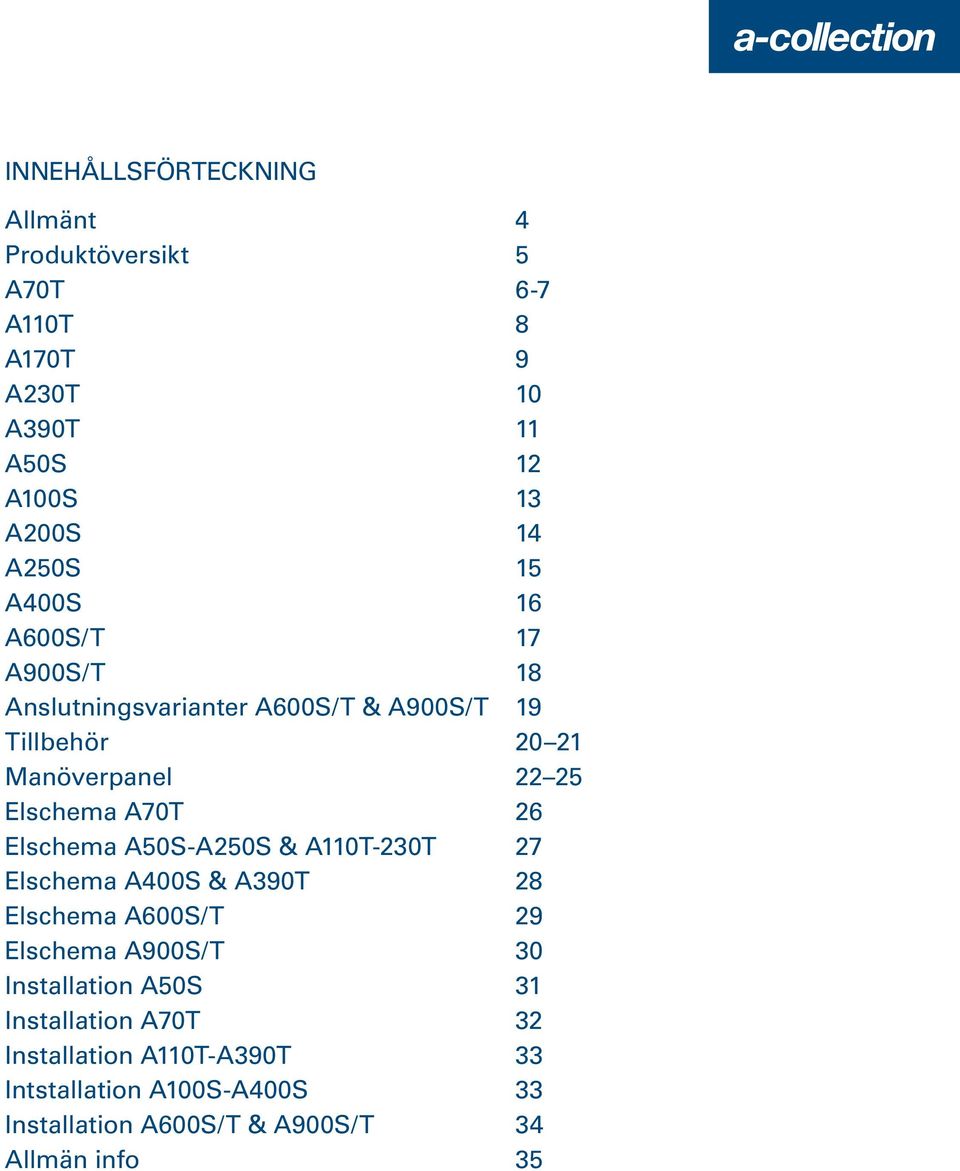

3 INNEHÅLLSFÖRTECKNING Allmänt 4 Produktöversikt 5 A70T 6-7 A110T 8 A170T 9 A230T 10 A390T 11 A50S 12 A100S 13 A200S 14 A250S 15 A400S 16 A600S/T 17 A900S/T 18 Anslutningsvarianter A600S/T & A900S/T 19 Tillbehör Manöverpanel Elschema A70T 26 Elschema A50S-A250S & A110T-230T 27 Elschema A400S & A390T 28 Elschema A600S/T 29 Elschema A900S/T 30 Installation A50S 31 Installation A70T 32 Installation A110T-A390T 33 Intstallation A100S-A400S 33 Installation A600S/T & A900S/T 34 Allmän info 35

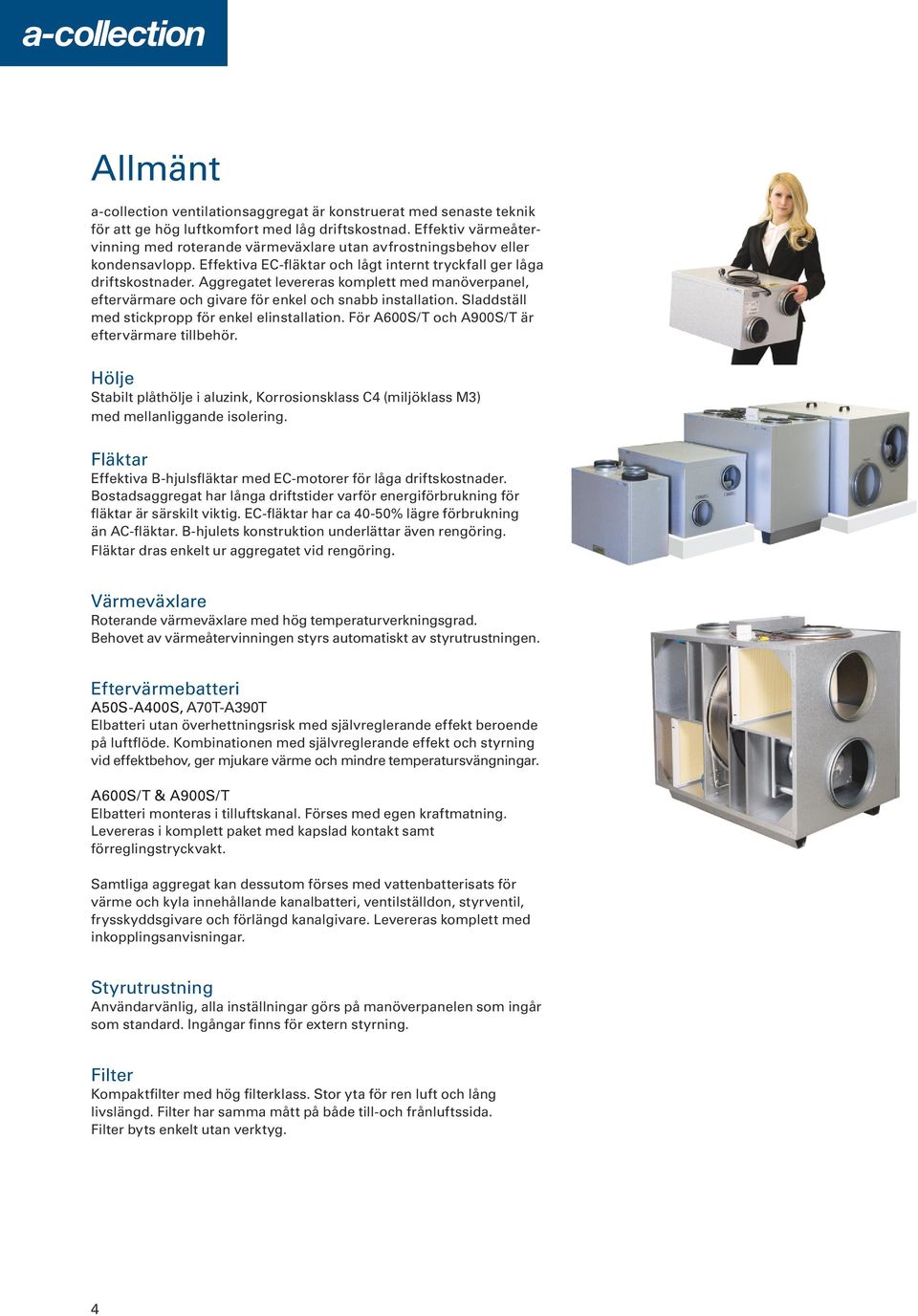

4 Allmänt a-collection ventilationsaggregat är konstruerat med senaste teknik för att ge hög luftkomfort med låg driftskostnad. Effektiv värmeåtervinning med roterande värmeväxlare utan avfrostningsbehov eller kondensavlopp. Effektiva EC-fläktar och lågt internt tryckfall ger låga driftskostnader. Aggregatet levereras komplett med manöverpanel, eftervärmare och givare för enkel och snabb installation. Sladdställ med stickpropp för enkel elinstallation. För A600S/T och A900S/T är eftervärmare tillbehör. Hölje Stabilt plåthölje i aluzink, Korrosionsklass C4 (miljöklass M3) med mellanliggande isolering. Fläktar Effektiva B-hjulsfläktar med EC-motorer för låga driftskostnader. Bostadsaggregat har långa driftstider varför energiförbrukning för fläktar är särskilt viktig. EC-fläktar har ca 40-50% lägre förbrukning än AC-fläktar. B-hjulets konstruktion underlättar även rengöring. Fläktar dras enkelt ur aggregatet vid rengöring. Värmeväxlare Roterande värmeväxlare med hög temperaturverkningsgrad. Behovet av värmeåtervinningen styrs automatiskt av styrutrustningen. Eftervärmebatteri A50S-A400S, A70T-A390T Elbatteri utan överhettningsrisk med självreglerande effekt beroende på luftflöde. Kombinationen med självreglerande effekt och styrning vid effektbehov, ger mjukare värme och mindre temperatursvängningar. A600S/T & A900S/T Elbatteri monteras i tilluftskanal. Förses med egen kraftmatning. Levereras i komplett paket med kapslad kontakt samt förreglingstryckvakt. Samtliga aggregat kan dessutom förses med vattenbatterisats för värme och kyla innehållande kanalbatteri, ventilställdon, styrventil, frysskyddsgivare och förlängd kanalgivare. Levereras komplett med inkopplingsanvisningar. Styrutrustning Användarvänlig, alla inställningar görs på manöverpanelen som ingår som standard. Ingångar finns för extern styrning. Filter Kompaktfilter med hög filterklass. Stor yta för ren luft och lång livslängd. Filter har samma mått på både till-och frånluftssida. Filter byts enkelt utan verktyg. 4

5 Produktöversikt A70T A110T A170T A230T A390T Flödesområde l/s Kanalanslutning Topp Topp Topp Topp Topp Placering/Montage Vägg Vägg Golv Golv Golv Kanaldimension mm Anpassningsbar höger/vänster Ja Ja Ja Ja Ja Elanslutning 1x230 volt 1x230 volt 1x230 volt 1x230 volt 3x400 volt Filterklass F5 F7 F7 F7 F7 Montering i kallt utrymme Nej Ja Ja Ja Ja Manöverpanel ingår som standard Ja Ja Ja Ja Ja Spiskåpa (tillbehör) Ja Nej Nej Nej Nej Vattenbatterisats (tillbehör) Ja Ja Ja Ja Ja Dimension bredd, djup, höjd mm 596x298x x480x x610x x710x x710x785 Vikt kg Artikelnr A50S A100S A200S A250S A400S Flödesområde l/s Kanalanslutning Sida Sida Sida Sida Sida Placering/Montage Tak/vägg/golv Golv Golv Golv Golv Kanaldimension mm Anpassningsbar höger/vänster Ja Ja Ja Ja Ja Elanslutning 1x230 volt 1x230 volt 1x230 volt 1x230 volt 3x400 volt Filterklass F7 F7 F7 F7 F7 Montering i kallt utrymme Nej Ja Ja Ja Ja Manöverpanel ingår som standard Ja Ja Ja Ja Ja Spiskåpa (tillbehör) Nej Nej Nej Nej Nej Vattenbatterisats (tillbehör) Ja Ja Ja Ja Ja Dimension bredd, djup, höjd mm 535x410x x515x x710x x780x x780x710 Vikt kg 23, Artikelnr V A600S/T A900S/T Flödesområde l/s Kanalanslutning Sida / Topp Sida / Topp Placering/Montage Golv Golv Kanaldimension mm Anpassningsbar höger/vänster Ja Ja Elanslutning 1x230 volt 1x230 volt Filterklass F7 F7 Montering i kallt utrymme Ja Ja Manöverpanel ingår som standard Ja Ja Spiskåpa (tillbehör) Nej Nej Vattenbatterisats (tillbehör) Ja Ja Elbatterisats (tillbehör) Ja Ja Dimension bredd, djup, höjd mm 1355x950x x950x1160 Vikt kg Artikelnr

6 Att finnas men inte synas har varit vårt ledord när vi utvecklade A70T. Det har lett fram till marknadens smidigaste aggregat för lägenheter och mindre villor. För montering i kök eller t ex tvättstuga i bostäder upp till 120 m². 6

7 A70T Måttskiss front Måttskiss ovansida Måttskiss undersida Flödesområde, l/s Bredd, mm 596 Höjd, mm 485 Djup, mm 298 Vikt, kg 31,1 Kanalanslutning, mm (muff) 4x125 Kanalanslutning, mm (nippel) 1x125 Temperaturutvecklingsgrad, % upp till 83 Effekt, fläkt, nom, W 85 Fläktvarvtal, nom, rpm 3200 Effekt eftervärmebatteri, W Effekt förvärmare, W (tillbehör) Fläkteffekt för driftpunkt avläses i diagram för resp fläkt Effektlinje Effekt, w Kapacitet % Kapacitet inställbar % separat för varje fläkt Ljudeffektnivå i oktavband, korrektion för Lw Korrektion K 2K 4K LwA Tilluft Frånluft Omgivning Ljud till omgivning = LwA för tilluft -30db vid 10 m 2 rumsdämpning Beställningsinformation A70T Artikelnr Fabriksnr Benämning A70T Ventilationsaggregat Spiskåpa 251-A70T, vit, 600 mm Spiskåpa 251-A70T, rostfri, 600 mm Spiskåpa 392-A70T, vit, 600 mm Frontplåt vit till A70T, H=650 mm Frontplåt vit till A70T, H=850 mm Frontplåt rostfri till A70T, H=650 mm Frontplåt rostfri till A70T, H=850 mm Artikel nr Fabriksnr Benämning Vattenbatterisats Värme tilll A50S / A70T Vattenbatterisats Kyla till A50S / A707T Filter A70T, F Förvärmare A70T Fuktstyrning till A-serien Beslagssats 5-80 mm A70T Konsolsats spiskåpa A70T 7

8 A110T Toppanslutet aggregat som bygger på vår storsäljare A100S. Kompakta mått och låg vikt för enkelt montage. Lämplig för bostäder upp till 180 kvm eller t.ex mindre kontor. Flödeskurva A110T Tabell1 Statiskt tryckuppsättning Pa Reglerbart Flödesområde Max flöde Flödesområde, l/s Bredd, mm 700 Djup, mm 480 Höjd, mm 520 Vikt, kg 49 Kanalanslutning, mm (nippel) Effekt, fläkt, nom, W 4x160 2x96 Fläktvarvtal, nom, rpm 3374 Effekt elbatteri, nom, W Elanslutning, 10A 1x230V Luftflöde l/s Beställningsinformation A110T Artikel nr Fabriksnr Benämning A110T Ventilationsaggregat Filter A100S / A110T, F Vattenbatterisats värme A100S / A110T Vattenbatterisats kyla A100S / A110T Fuktstyrning till A-serien 8

9 A170T Toppanslutet aggregat för den större villan eller det mindre kontoret. 40% mindre byggmått än motsvarande aggregat på marknaden ger en diskret installation. Lämplig för bostäder upp till 400 kvm eller mindre kontor. Flödeskurva A170T Tabell1 Statiskt tryckuppsättning Pa Reglerbart Flödesområde Max flöde Luftflöde l/s Flödesområde, l/s Bredd, mm 840 Djup, mm 610 Höjd, mm 710 Vikt, kg 78 Kanalanslutning, mm (nippel) Effekt, fläkt, nom, W 2x200 2x170 Fläktvarvtal, nom, rpm 2250 Effekt elbatteri, nom, W Elanslutning, 10A 1x230V Beställningsinformation A170T Artikelnr Fabriksnr Benämning A170T Ventilationsaggregat Filter A200S / A170T, F Vattenbatterisats värme A170T Vattenbatterisats kyla A170T Fuktstyrning till A-serien 9 Sida 1

10 A230T Toppanslutet aggregat med högsta lufttekniska prestanda i kompakt format. För placering i t ex teknikrum, förråd eller liknande utrymmen. Flödeskurva A230T Tabell1 Statiskt tryckuppsättning Pa Reglerbart Flödesområde Max flöde Flödesområde, l/s Bredd, mm 955 Djup, mm 715 Höjd, mm 785 Vikt, kg 93 Kanalanslutning, mm (nippel) Effekt, fläkt, nom, W 4x250 2x170 Fläktvarvtal, nom, rpm 2550 Effekt elbatteri, nom, W Elanslutning, 10A 1x230V Luftflöde l/s Beställningsinformation A230T Artikel nr Fabriksnr Benämning A230T Ventilationsaggregat Filter A250S / A400S / A230T / A390T, F Vattenbatterisats värme A200S / A230T / A390T Vattenbatterisats kyla A200S / A230T / A390T Fuktstyrning till A-serien 10

11 A390T Högeffektivt toppanslutet aggregat för offentliga miljöer såsom kontor, verkstäder och skolor. Flödeskurva A390T Tabell1 Statiskt tryckuppsättning Pa Reglerbart Flödesområde Max flöde Flödesområde, l/s Bredd, mm 955 Djup, mm 715 Höjd, mm 785 Vikt, kg 99 Kanalanslutning, mm (nippel) Effekt, fläkt, nom, W 4x250 2x460 Fläktvarvtal, nom, rpm 2550 Effekt elbatteri, nom, W Elanslutning, 10A 3x Luftflöde l/s Beställningsinformation A390T Artikelnr Fabriksnr Benämning A390T Ventilationsaggregat Filter A250S / A400S / A230T / A390T, F Vattenbatterisats värme A200S / A230T / A390T Vattenbatterisats kyla A200S / A230T / A390T Fuktstyrning till A-serien 11

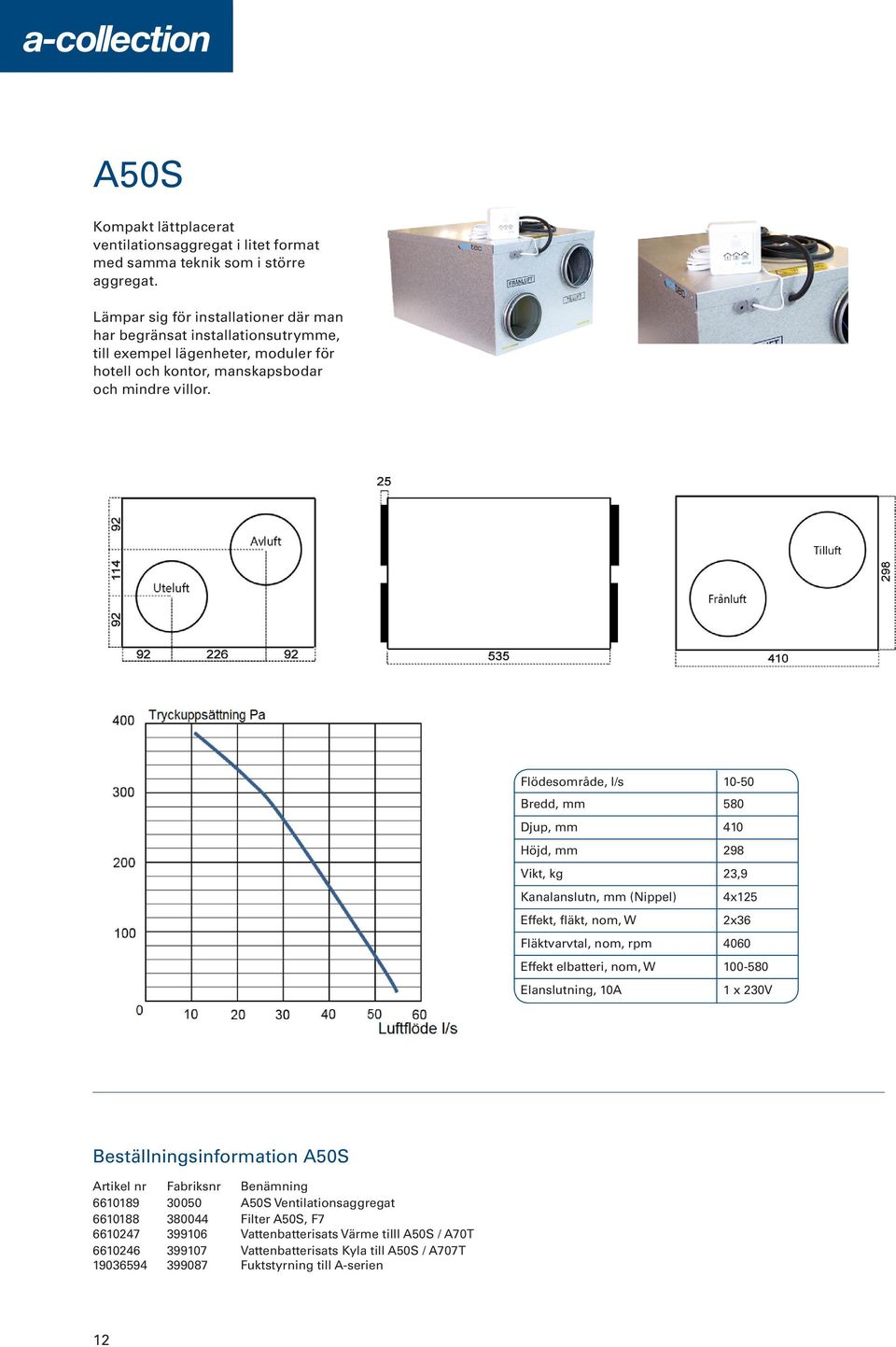

12 A50S Kompakt lättplacerat ventilationsaggregat i litet format med samma teknik som i större aggregat. Lämpar sig för installationer där man har begränsat installationsutrymme, till exempel lägenheter, moduler för hotell och kontor, manskapsbodar och mindre villor. Flödesområde, l/s Bredd, mm 580 Djup, mm 410 Höjd, mm 298 Vikt, kg 23,9 Kanalanslutn, mm (Nippel) 4x125 Effekt, fläkt, nom, W 2x36 Fläktvarvtal, nom, rpm 4060 Effekt elbatteri, nom, W Elanslutning, 10A 1 x 230V Beställningsinformation A50S Artikel nr Fabriksnr Benämning A50S Ventilationsaggregat Filter A50S, F Vattenbatterisats Värme tilll A50S / A70T Vattenbatterisats Kyla till A50S / A707T Fuktstyrning till A-serien 12

13 A100S Vårt mest sålda aggregat för bostäder, anpassat för montering på vind. Lämplig för bostäder upp till 180m². Flödeskurva A100 Tabell1 Statiskt tryckuppsättning Pa Reglerbart Flödesområde Max flöde Flödesområde, l/s Bredd, mm 670 Djup, mm 515 Höjd, mm 470 Vikt, kg 47 Kanalanslutning, mm (nippel) Effekt, fläkt, nom, W 4x160 2x96 Fläktvarvtal, nom, rpm 3374 Effekt elbatteri, nom, W Elanslutning, 10A 1x230V Luftflöde l/s Beställningsinformation A100S Artikel nr Fabriksnr Benämning A100S Ventilationsaggregat Filter A100S / A110T, F Vattenbatterisats värme A100S / A110T Vattenbatterisats kyla A100S / A110T Fuktstyrning till A-serien Sida 1 13

14 A200S Vindsaggregatet för den större villan eller det mindre kontoret. Mer än 40% mindre byggmått än motsvarande aggregat på marknaden. Flödeskurva A200 Tabell1 Statiskt tryckuppsättning Pa Reglerbart Flödesområde Max flöde Luftflöde l/s Flödesområde, l/s Bredd, mm 840 Djup, mm 710 Höjd, mm 610 Vikt, kg 74 Kanalanslutning, mm (nippel) Effekt, fläkt, nom, W 4x250 2x170 Fläktvarvtal, nom, rpm 2550 Effekt elbatteri, nom, W Elanslutning, 10A 1x230V Beställningsinformation A200S Artikelnr Fabriksnr Benämning V A200S Ventilationsaggregat Filter A200S / A170T, F Vattenbatterisats värme A200S / A230T / A390T Vattenbatterisats kyla A200S / A230T / A390T Fuktstyrning till A-serien Sida 1 14

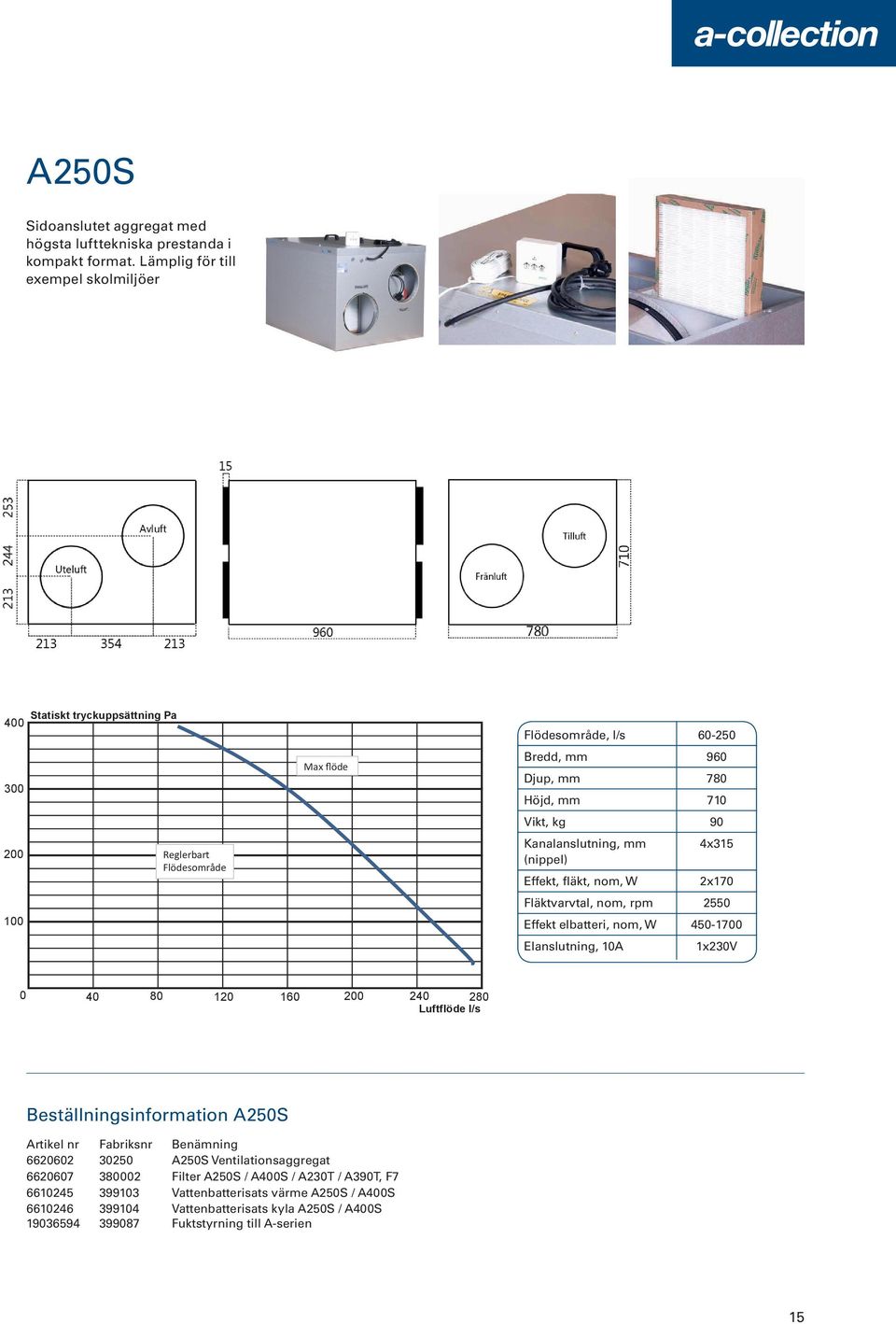

15 A250S Sidoanslutet aggregat med högsta lufttekniska prestanda i kompakt format. Lämplig för till exempel skolmiljöer Flödeskurva A250 Tabell1 Statiskt tryckuppsättning Pa Reglerbart Flödesområde Max flöde Flödesområde, l/s Bredd, mm 960 Djup, mm 780 Höjd, mm 710 Vikt, kg 90 Kanalanslutning, mm (nippel) Effekt, fläkt, nom, W 4x315 2x170 Fläktvarvtal, nom, rpm 2550 Effekt elbatteri, nom, W Elanslutning, 10A 1x230V Luftflöde l/s Beställningsinformation A250S Artikel nr Fabriksnr Benämning A250S Ventilationsaggregat Filter A250S / A400S / A230T / A390T, F Vattenbatterisats värme A250S / A400S Vattenbatterisats kyla A250S / A400S Fuktstyrning till A-serien 15 Sida 1

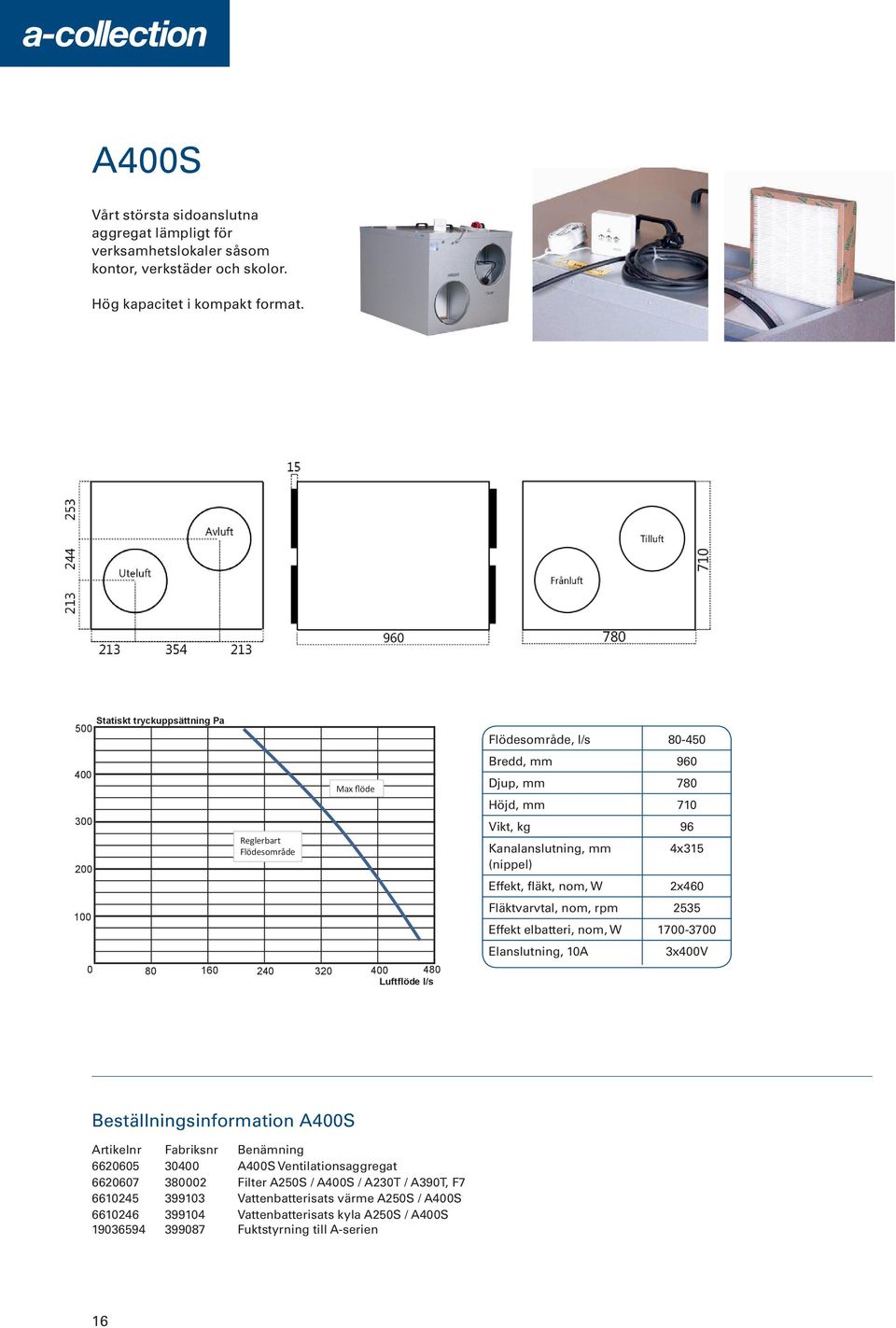

16 A400S Vårt största sidoanslutna aggregat lämpligt för verksamhetslokaler såsom kontor, verkstäder och skolor. Hög kapacitet i kompakt format. Flödeskurva A400 Tabell1 Statiskt tryckuppsättning Pa Reglerbart Flödesområde Max flöde Luftflöde l/s Flödesområde, l/s Bredd, mm 960 Djup, mm 780 Höjd, mm 710 Vikt, kg 96 Kanalanslutning, mm (nippel) Effekt, fläkt, nom, W 4x315 2x460 Fläktvarvtal, nom, rpm 2535 Effekt elbatteri, nom, W Elanslutning, 10A 3x400V Beställningsinformation A400S Artikelnr Fabriksnr Benämning A400S Ventilationsaggregat Filter A250S / A400S / A230T / A390T, F Vattenbatterisats värme A250S / A400S Vattenbatterisats kyla A250S / A400S Fuktstyrning till A-serien Sida 1 16

17 A600S/T Kompakt och flexibelt aggregat med sido och toppanslutning. Aggregatet har inspektionslucka i båda sidor samt sex stycken kanalanslutningar. Endast fyra stycken kanalanslutningar används. De två kanalanslutningar som inte används täcks med medföljande täcklock. Vilken fläkt som ska vara tilluftsfläkt respektive frånluftsfläkt väljs i manöverpanelen. Detta gör att samma aggregat har 16 stycken anlutningsvarianter. Flödesområde, l/s Bredd, mm 1355 Djup, mm 950 Djup, intransport utan luckor 882 Höjd, mm 1160 Vikt, kg 147 Kanalanslutn, mm nippel 6 x 400 Effekt, fläkt, nom, W 2 x 740 Fläktvarvtal, nom, rpm 2640 Elanslutning, 13A 1 x 230V Flödesmätuttag, se sidan 34 Beställningsinformation A600S/T Artikel nr Fabriksnr Benämning A600S/T Ventilationsaggregat Filter A600S/T / A900S/T, F Vattenbatterisats värme A600S/T / A900S/T Vattenbatterisats kyla A600S/T / A900S/T Elbatterisats 6kW A600S/T / A900S/T Elbatterisats 9kW A600S/T / A900S/T Fuktstyrning till A-serien 17

18 A900S/T Kompakt och flexibelt aggregat med sido och toppanslutning. Aggregatet har inspektionslucka i båda sidor samt sex stycken kanalanslutningar. Endast fyra stycken kanalanslutningar används. De två kanalanslutningar som inte används täcks med medföljande täcklock. Vilken fläkt som ska vara tilluftsfläkt respektive frånluftsfläkt väljs i manöverpanelen. Detta gör att samma aggregat har 16 stycken anlutningsvarianter. Flödesområde, l/s Bredd, mm 1355 Djup, mm 950 Djup, intransport utan luckor 882 Höjd, mm 1160 Vikt, kg 159 Kanalanslutn, mm nippel 6 x 400 Effekt, fläkt, nom, W 2 x 1270 Fläktvarvtal, nom, rpm 2850 Elanslutning, 13A 1 x 230V Flödesmätuttag, se sidan 34 Beställningsinformation A900 S/T Artikelnr Fabriksnr Benämning A900S/T Ventilationsaggregat Filter A600S/T / A900S/T, F Vattenbatterisats värme A600S/T / A900S/T Vattenbatterisats kyla A600S/T / A900S/T Elbatterisats 6kW A600S/T / A900S/T Elbatterisats 9kW A600S/T / A900S/T Fuktstyrning till A-serien 18

19 A600S/T & A900S/T anslutningsvarianter Samtliga anslutningsvarianter nedan är möjliga med samma aggregat. FL AL AL FL AL FL AL FL UL TL UL TL UL TL UL TL UL TL TL UL TL UL TL UL FL AL FL AL FL AL FL AL TL = Tilluft AL = Avluft UL = Uteluft FL = Frånluft Välj anslutningsvariant 1: Välj inspektionssida. 2: Välj placering av till-respektive frånluftsfläkt med manöverpanelen i parameter 9. 3: Placera medleverade täcklock på de anslutningsstosar som ej används. FL AL FL AL FL AL AL FL TL UL TL UL TL UL TL UL TL UL UL TL UL TL UL TL AL FL AL FL AL FL AL FL 19

20 Tillbehör Spiskåpa, vitt eller rostfritt utförande. Vidareutvecklad design, effektiv belysning och fast volymdel. Timerreglerat tätt spjäll, 5-60 minuter. Vred för spjäll och komfort / forceringsläge samt belysning. Kontakter för enkel anslutning till aggregatets styrutrustning Grundflöde får ej tas via spiskåpa. Separat frånluftsdon monteras i kök. Frontplåt vitt eller rostfritt utförande. Monteras med hjälp av magnetremsor mot aggregatets frontlucka. Bredd = 600 mm, höjd = 650 alt 850 mm. Konsolsats Praktiskt tillbehör som underlättar montage av spiskåpa mot aggregat A70T. Beslagsats Beslagsats möjliggör montering av egen kökslucka. Justerbar i djupled 5 80 mm. Förvärmare Rekommenderat vid dim. utetemperatur lägre än -25 C. Aggregatet är förberett för enkel anslutning. Inställningsbar inkopplingstemperatur. (rek. -15 C) OBS! Får endast användas för montage i aggregat A70T. Fuktstyrning Hygrostat ansluts till kretskort enligt medlevererad instruktion. Modbusenhet Passar alla a-collection aggregat med styrutrustning AVC-02. Tillbehöret modbusenhet gör att ventilationsaggregatet kan styras och övervakas via överordnat styrsystem. Det överordnade styrsystemet kan sammankoppla flera arrgegat och ger enkel kontroll av styrfunktioner, larmhantering mm. via modbus RS485. Enkel inkoppling mellan aggregat och manöverpanel via modularkabel med snabbkontakt RJ 9. Vattenbatterisats, värme Vid behov av vattenbatteri istället för elbatteri så finns detta i ett komplett paket bestående av batteri för montering i tilluftskanal, styrventil med ställdon, tilluftsgivare för montering i tilluftskanal, frysskyddsgivare för montering på returledning samt installationsanvisning och elschema för inkoppling i aggregat. Värmebatteriet placeras i varmt utrymme. Vattenbatterisats, kyla Vid behov av kylbatteri så finns detta i ett komplett paket bestående av batteri för montering i tilluftskanal, styrventil med ställdon, tilluftsgivare för montering i tilluftskanal, samt installationsanvisning och elschema för inkoppling i aggregat. 20

21 Tillbehör, teknisk data Spiskåpa vit 251-A70T 600 mm Spiskåpa rostfri 251-A70T 600 mm A70T A110T A170T A230T A390T A50S A100S A200S A250S A400S A600 S/T A900 S/T Ahlsell artnr Acetec artnr Spiskåpa vit 392-A70T Frontplåt vit 650 mm A70T Frontplåt vit 850 mm A70T Frontplåt rostfri 650 mm A70T Frontplåt rostfri 850 mm A70T Konsolsats spiskåpa A70T Beslagssats 5-80 mm A70T Fuktstyrning Förvärmare A70T Vattenbatterisats värme A50S / A70T Vattenbatterisats värme A100S / A110T Vattenbatterisats värme A170T Vattenbatterisats värme A200S / A230T / A390T Vattenbatterisats värme A250S / A400S Vattenbatterisats värme A600S/T A900S/T Vattenbatterisats Kyla A50S / A70T Vattenbatterisats Kyla A100S / A110T Vattenbatterisats Kyla A170T Vattenbatterisats Kyla A200S / A230T / A390T Vattenbatterisats Kyla A250S / A400S Vattenbatterisats Kyla A600S/T A900S/T Elbatterisats 6kW A600S/T A900S/T Elbatterisats 9kW A600S/T A900S/T Filter A50S, F Filter A70T, F Filter A100S / A110T F Filter A200S / A170T, F Filter A250S / A400S / A230T / A390T, F7 Filter A600S/T A900S/T, F Modbusenhet

22 Manöverpanel AVC-02 Med manöverpanelen utförs alla inställningar Handhavande Med AVC-02 väljer man mellan olika driftlägen: Spar - Komfort - Forcerad. Inställningar för: Luftflöde för driftlägena Spar - Komfort - Forcerad. Inställning av temperaturer. Val av vilken typ av värmereglering som önskas, välj mellan till- eller frånluftsreglering. Larmhantering. Visning av tillufts, frånlufts och uteluftstemperatur Normal användning Med knapparna Spar - Komfort - Forcerad kan tre olika ventilationsnivåer väljas. Normalt används Komfort. Med Spar reduceras luftflödet och kan används om man är bortrest en längre tid eller eventuellt nattetid. I Komfort injusteras luftflöde för normal användning och aktivitet. Med Forcerad ökas luftflödet och används när man vill öka ventilationen. Forcerad kan även användas med en timerfunktion vilket innebär att luftflödet automatiskt återgår till sitt tidigare läge efter 2 timmar. Timerfunktionen aktiveras genom att hålls intryckt i 2 sekunder. När timerfunktionen är aktiverad blinkar forceringsknappen. Temperaturvisning I displayfönster på panelen kan temperaturer visas. Genom att hålla in spar och komfort i två sekunder kommer man in i visningsläge. När man står i aktuellt visningsläge växlar display mellan t.ex FL och aktuell temperatur. Genom att trycka på forcering och komfort stegar man mellan FL = frånluft, TL = tilluft och UL = uteluft. Display går ur visningsläget 30 sekunder efter sista knapptryckning. 22

23 Programmering För aktivering av programmeringsläge: Tryck samtidigt och i 2 sekunder. Nu visas den första programparametern till displayfönster. Med och flyttar man uppåt och nedåt mellan parametrar. Med visas parametervärde. Inställning av parameter: Håll in tryck sen eller till önskat värde visas. Släpp sen och det nya värdet lagras automatiskt. För att avbryta, tryck samtidigt och. Parametrar P01 = Programversion manöverpanelen P02 = Programversion moderkort i aggregatet Inställbara parametrar Inställning Fabr. inst P5 = Styrande enheter 1 = Manöverpanel 2= Modbus 3 = Modbus & Manöverpanel 1/2/3 1 P7 = Kvittering av larm via manöverpanel. ON = Kvittering on/of of P9 = Används vid A110T, A170T, A230T och A390T. Tilluft höger fläkt = 1 Tilluft vänster fläkt = 2 1/2 1 Används vid A600 S/T och A900 S/T Tilluft nedre fläkt = 1 Tilluft övre fläkt = 2 P11 = Fläkthastighet tilluft Spar 20-50% 30% P12 = Fläkthastighet frånluft Spar 20-50% 30% P14 = Fläkthastighet tilluft Komfort 30-99% 50% P15 = Fläkthastighet frånluft Komfort 30-99% 50% P17 = Fläkthastighet tilluft Forcerad 60-99% 80% P18 = Fläkthastighet frånluft Forcerad 60-99% 80% P21 = Inställning av temperatur C 20 C P23 = Aktivering av temp- reducering i Spar on/of of P25 = Val av princip för temperaturreglering tl/fl tl P31 = El-batteri aktiverat on/of on P41 = Kylforcering on/of of P43 = Kylåtervinning on/of of P45 = Frikyla via uteluft on/of of P47 = Avfrostningsfunktion on/of of P51 = Yttre styr 1 fläkthastighet tilluft 20-99% 50% P52 = Yttre styr 1 fläkthastighet frånluft 20-99% 50% P53 = Yttre styr 1 temperatur C 20 C P55 = Yttre styr 2 fläkthastighet tilluft 20-99% 50% P56 = Yttre styr 2 fläkthastighet frånluft 20-99% 50% P57 = Yttre styr 2 temperatur C 20 C 23

24 Förklaringar / Funktion Nattläge Spar hålls in i två sekunder och börjar blinka. Sparläget pågår i åtta timmar, därefter återgår kapaciteten till föregående inställning. Funktionen kan kompletteras med parameter 23 i läge on för samtidig sänkning av temperaturen med -3 C Braskaminfunktion Komfort hålls in i två sekunder och börjar blinka. Tilluftskapacitet blir 100% och frånluftskapacitet blir 30% under 15 minuter. Därefter återgår kapaciteten till föregående inställning. Forceringstimer Forcering hålls in i 2 sekunder och börjar blinka. Aggregatet går i 3 = Aktivering sparläge on of P25 = Till/frånluftsreglering Tilluftsreglering Frånluftsreglering P31 = Aktivering av eftervärmebatteri on of inställd forceringskapacitet i två timmar. Därefter återgår kapaciteten till föregående inställning. Innebär att i driftläge Spar sänks inställd temperatur med 3 grader. Innebär att inställt värde i parameter 21 även gäller i Spar utan automatisk sänkning. Innebär att tilluftstemperaturen håller konstant temperatur. Används när man vill använda ventilationssytemet för att påverka inomhus-temperaturen. Det innebär att tilluftstemperaturen kan variera +/- 5 grader från inställd frånluftstemperatur för att på så sätt nå inställd frånluftstemperatur. Eftervärmebatteri inkopplas när värmeåtervinning ej klarar hela värmebehovet. Eftervärmebatteri är konstant frånkopplat. P41 = Kylforcering on P43 = Kylåtervinning on P45 = Frikyla via uteluft on P47 = Avfrostning on Kylstyrning Spjällstyrning Fuktstyrning Summalarm Yttre styrning Fläktkapaciteter ökas med 30% när kylstyrning eller frikyla är aktiv. Rotor startar när frånluften är 2 C lägre än uteluften för att återvinna kyla. Värmeåtervinning och eftervärme stängs av om uteluften är högre än +10 C och frånluften är lika med inställd temperatur +2 C. Aggregatet avfrostar 15 minuter var sjätte timme om uteluften är lägre än -10 C. Via plint 230V på kretskortet kan frikyla från bergvärme (cirkulationspump) eller kylmaskin aktiveras. Styrningen strävar efter att hålla inställd temperatur. Via plint 230V på kretskortet kan spjällmotorer anslutas. Fuktstyrningsenhet monteras i aggregat och ansluts till yttre styr 2 enligt medlevererad instruktion. OBS fuktstyrningsenhet är ett tillbehör. Summalarmutgång för A respektive B larm finns på kretskortet. Tidur eller annan yttre styrning kan anslutas på kretskort för start / stopp eller ändring av kapacitetslägen. Spar / komfort / forcering / yttre styr 1 / yttre styr 2. 24

25 Indikering Spar, komfort och forcering indikeras med diod ovan respektive knapp. E0 indikeras vid stoppat aggregat. E1 indikeras vid yttre styr 1 E2 indikeras vid yttre styr 2 E3 indikeras vid modbus. A indikeras vid avfrostning. E1 - A visas på display så länge detta värde är aktivt. Vid larm visas larmkod i displayfönstret. Larmhantering Vid larm visas en larmkod på manöverpanelen. För att underlätta felsökning finns på kretskortet inne i aggregatet 4 stycken lysdioder som indikerar vilken huvudgrupp larmet tillhör. Återställning av larm Larm kan återställas genom att bryta matningsspänning, via återställningsknapp på kretskortet märkt Reset eller via manöverpanelen under parameter 7. Larmkod: Prio Indikering 1. Avbrott i kommunikation mellan manöverpanel och aggregat (A) COM 2. Tilluftstemperatur under 5 grader (A) Temp 3. Tempgivare tilluft (A) Temp 4. Tempgivare frånluft (A) Temp 5. Tempgivare uteluft (A) Temp 6. Värmeväxlare roterar ej (A) Drift 7. Tilluftsfläkt (A) Drift 8. Frånluftsfläkt (A) Drift 17. Servicelarm (B) Service Förklaring Larmprio (B) : Aggregatet stoppas ej Larmprio (A) : Aggregatet stoppas Servicelarm = Aggregatet har varit i drift i 9 månader, dags för service som filterbyte och kontroll. Tryck Reset på kretskortet i aggregatet för ny 9 månaders period. 25

26 Elschema A70T 26

27 Elschema A50S-A250S & A110T-230T 27

28 Elschema A400S & A390T 28

29 Elschema A600S/T 29

30 Elschema A900S/T 30

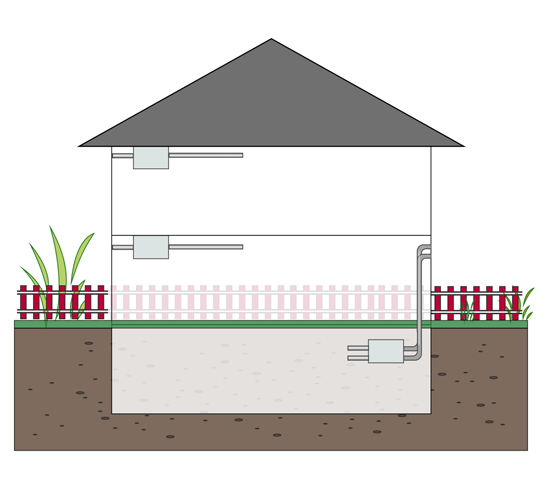

31 Installation A50S Installation och drifttagning ska ske med för branschen tillräckliga kunskaper för en god funktion. Lämplig placering är förråd, tvättstuga, ovan undertak i hall eller liknande utrymme. OBS placeras i varmt utrymme. Aggregatet placeras liggande, i tak eller på vägg. Montageplattan underlättar tak eller väggplacering. Elanslutning Aggregatet är internt färdigkopplat och försett med sladdställ. Sladdställ längd ca 2 m med stickkontakt. Stickkontakten ansluts till jordat uttag 1x230V, 10A trög säkring. Även eftervärmebatteri och givare är färdigkopplade. Manöverpanelen ansluts med snabbkontakt till manöverkabel. Kabellängd 15 m mellan aggregat och manöverpanel medföljer. Medföljande montageplatta för enkel installation. Plattan skruvas först i vägg eller tak, därefter hakas aggregatet i och låses med en skruv. Förenklar kanaldragning vid flera plan. 31

32 Installation A70T Installation och drifttagning ska ske av person med för branschen tillräckliga kunskaper för en god funktion. Höger eller vänstervariant bestäms genom montering av aggregatvinkel. Aggregatet monteras mot vägg med hjälp av medföljande upphängningsvinkel. Vid köksinstallation monteras aggregat och spiskåpa som separata enheter, vilket förenklar installationen. Spiskåpan ansluts mot aggregatet med 125 mm slang (slang ingår ej). Elkontakter ansluts till aggregatets undersida. Grundflöde får ej tas via spiskåpa. Separat frånluftsdon monteras i kök. Lägsta bygghöjd mellan spiskåpans överkant och aggregatets överkant är 550 mm. Detta montagesätt ger mer plats ovan aggregat för kanalanpassning, flexibelt montage och lägre vikt. Elanslutning Aggregatet är internt färdigkopplat och försett med sladdställ. Stickkontakten ansluts till jordat uttag 1x230 V, 10 A trög säkring. Manöverpanelen är ansluten till aggregatet med flatkabel, längd 5 m med snabbkontakter. När spiskåpa används ansluts kåpans elkontakter till aggregatets undersida. Kontakter för belysning och styrsignaler ansluts till aggregatets panelkontakter. OBS! Vid leverans är manöverpanelen placerad i aggregatets utrymme för styrutrustning. Manöverpanelen kan monteras utanför aggregatet genom att dra ut anslutningskabeln genom förberedd kabelgenomföring. Spiskåpa vit 251-A70T 600mm Spiskåpa rostfri 251-A70T 600mm Spiskåpa 392-A70T 600mm 32

33 Installation A110T A390T Installation och drifttagning ska ske med för branschen tillräckliga kunskaper för en god funktion. Lämplig placering är teknikrum, förråd eller liknande utrymme, kan placeras även i kallt utrymme. A110T placeras på vägg med hjälp av medföljande upphängningsvinkel. A170T - A390T är försedda med golvstativ, höjd 100 mm och placeras på golv. Minsta serviceutrymme framför inspektionslucka A110T 450 mm A170T 600 mm A230T / A390T 700 mm Vändbart i höger/vänsterutförande Aggregatet levereras alltid i högerutförande. Vänsterutförande fås genom att flytta elbatterikasetten till vänster fläktsida. Kasetten lossas enkelt utan verktyg. Ingen elektrisk omkoppling behöver göras. Temperaturgivare är vid leverans placerade uppe på aggregatet och monteras i respektive kanal. Givare är uppmärkta och elektriskt anslutna till aggregatets styrutrustning. Kökskåpa, spisfläkt eller annan förorenad luft bör ej anslutas, detta medför luktöverföring och försämrad funktion. Installation A100S A400S Installation och drifttagning ska ske med för branschen tillräckliga kunskaper för en god funktion. Lämplig placering är vind, förråd eller liknande utrymme, kan placeras även i kallt utrymme. Aggregatet placeras liggande eller stående med inspektionslucka uppåt eller i sida. Får ej placeras med hängande med inspektionslucka nedåt. Kökskåpa, spisfläkt eller annan förorenad luft bör ej anslutas, detta medför luktöverföring och försämrad funktion. Minsta serviceutrymme framför inspektionslucka A100S 450 mm A200S 600 mm A250S / A400S 700 mm Elanslutning Aggregatet är internt färdigkopplat och försett med sladdställ. Sladdställ längd ca 2 m med stickkontakt. Stickkontakten ansluts till jordat uttag 1x230V, 10A trög säkring. OBS! A400S och A390T är försett med kabel samt anslutningshandske för 3x400V, 10A trög säkring. Även eftervärmebatteri och givare är färdigkopplade. Manöverpanelen ansluts med snabbkontakt till manöverkabel. Kabellängd 15 m mellan aggregat och manöverpanel medföljer. 33

34 Installation A600S/T & A900S/T Installation och drifttagning ska ske med för branschen tillräckliga kunskaper för en god funktion. Lämplig placering är fläktrum, förråd eller liknande utrymme, kan placeras även i kallt utrymme. Aggregatet är försett med sex stycken anslutningsstosar. Varav endast fyra anslutningsstosar används. Vilka anslutningsstosar som används beror på vald anslutningsvariant. De två anslutningsstosarna som inte används förses med de täcklock som medlevereras. Aggregatet har inspektionslucka på båda sidor för att möjliggöra flera anslutningsalternativ. Minsta serviceutrymme framför inspektionslucka är 950 mm, detta för att möjliggöra utbyte av samtliga ingående komponenter. Värmebatteri och ev. kylbatteri placeras i tilluftskanal. Flödesmätuttag För vardera fläkt finns tryckmätuttag för flödesmätning. A600S/T k-faktor = 25,8 (l/s) A900S/T k-faktor = 32,2 (l/s) Luftflöde l/s = differenstryck x k-faktor Differenstryck = tryckskillnad i mätuttag. (Pa) Värme / kylbatteri Elbatteri monteras i tilluftskanal. Förses med egen kraftmatning. Levereras i komplett paket med kapslad kontakt samt förreglingstryckvakt och inkopplingsanvisningar Vattenbatterisats för värme respektive kyla innehållande kanalbatteri, ventilställdon, styrventil, frysskyddsgivare och förlängd kanalgivare. Levereras komplett med inkopplingsanvisningar. 34

35 Allmän info Utveckling Acetec ABs verksamhet består av utveckling och tillverkning av produkter inom luft, klimat och energiteknik såsom avfuktare och ventilationsaggregat väl anpassade till marknadens krav av högsta kvalitet och miljötänkande som ledord, detta med branscherfarenhet sedan Produktion a-collection ventilationsaggregat är Svensktillverkade, produktionen sker i Älvsbyn. Lång erfarenhet med mer än tillverkade aggregat. Modern och flexibel produktionsutrustning säkerställer en effektiv produktion och en hög kvalite. Modellguiden Är du osäker på vilket a-collectionaggregat du ska välja eller vill du byta ut ett befintligt aggregat? Då är Modellguiden rätt verktyg för dig. Modellguiden hjälper dig att byta ut alla förekommande aggregat på marknaden till ett motsvarande a-collectionaggregat. Modellguiden hittar du här: Support Både före och efter en installation kan det dyka upp många frågor och då finns vi här för Er. Genom att skapa ett ärende med din fråga eller fundering på vårt supportcenter kan vi snabbt och enkelt hjälpa dig. Vårt supportcenter hittar du här: 5 års garanti Garanti omfattar ventilationsaggregat A50S, A70T, A100S, A200S, A250S, A400S, A110T, A170T, A230T, A390T, A600S/T & A900S/T tillverkade från och med 1 Juni Garanti omfattar material och fabrikationsfel på komponent och / eller sammansatt produkt. Garanti omfattar Ej delar som utsätts för normalt slitage så som filter, rotorrem, rotortätningar eller arbetskostnader som uppstår vid reparation utan överenskommelse med tillverkaren. Användningsområde, installation samt service och underhåll skall ske enligt denna brochyr för att garanti ska gälla. Tillägg Vid åberopande av garanti ska serienummer anges. Inköpsfaktura ska styrka leveransdatum från vilken garantitid räknas. Produkt ska registreras hos tillverkaren ( Service och underhåll Utför under håll minst 2 ggr/år eller vid behov. Bryt elinmatning innan service. Inspektionslucka lossas med 4 st låsskruvar. Byt därefter filter och kontrollera drivrem och tätningar till roterande värmeväxlare. Rengör vid behov aggregatet invändigt. Komponenter som fläktar och filter demonteras enkelt utan verktyg. 35

36 a-collection är ett varumärke från Ahlsell BRRA0037. Ersätter BRRA0035, BRRA0028 och BRRA4205. Utgivning: November Vi förbehåller oss rätten att ändra utförande eller specifikation utan föregående meddelande. Vi reserverar oss för eventuella tryckfel. Produktion Boostock.
