GreenMaster. Luftbehandlingsaggregat

Transkript

1 GreenMaster Luftbehandlingsaggregat PRODUKTKATALOG 15

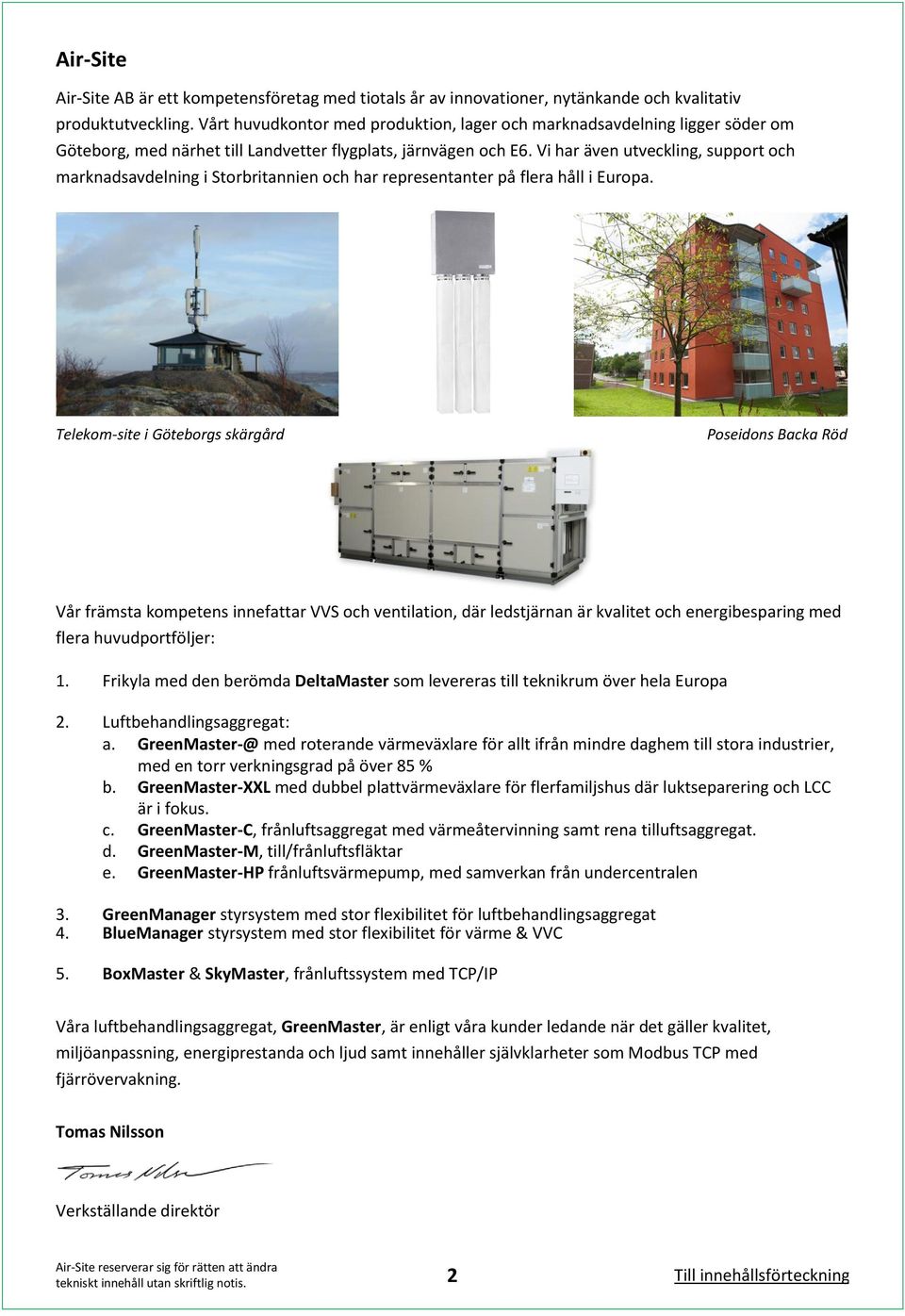

2 Air-Site Air-Site AB är ett kompetensföretag med tiotals år av innovationer, nytänkande och kvalitativ produktutveckling. Vårt huvudkontor med produktion, lager och marknadsavdelning ligger söder om Göteborg, med närhet till Landvetter flygplats, järnvägen och E6. Vi har även utveckling, support och marknadsavdelning i Storbritannien och har representanter på flera håll i Europa. Telekom-site i Göteborgs skärgård Poseidons Backa Röd_ Vår främsta kompetens innefattar VVS och ventilation, där ledstjärnan är kvalitet och energibesparing med flera huvudportföljer: 1. Frikyla med den berömda DeltaMaster som levereras till teknikrum över hela Europa. Luftbehandlingsaggregat: a. GreenMaster-@ med roterande värmeväxlare för allt ifrån mindre daghem till stora industrier, med en torr verkningsgrad på över 85 % b. GreenMaster-XXL med dubbel plattvärmeväxlare för flerfamiljshus där luktseparering och LCC är i fokus. c. GreenMaster-C, frånluftsaggregat med värmeåtervinning samt rena tilluftsaggregat. d. GreenMaster-M, till/frånluftsfläktar e. GreenMaster-HP frånluftsvärmepump, med samverkan från undercentralen 3. GreenManager styrsystem med stor flexibilitet för luftbehandlingsaggregat 4. BlueManager styrsystem med stor flexibilitet för värme & VVC 5. BoxMaster & SkyMaster, frånluftssystem med TCP/IP Våra luftbehandlingsaggregat, GreenMaster, är enligt våra kunder ledande när det gäller kvalitet, miljöanpassning, energiprestanda och ljud samt innehåller självklarheter som Modbus TCP med fjärrövervakning. Tomas Nilsson Verkställande direktör tekniskt innehåll utan skriftlig notis. Till innehållsförteckning

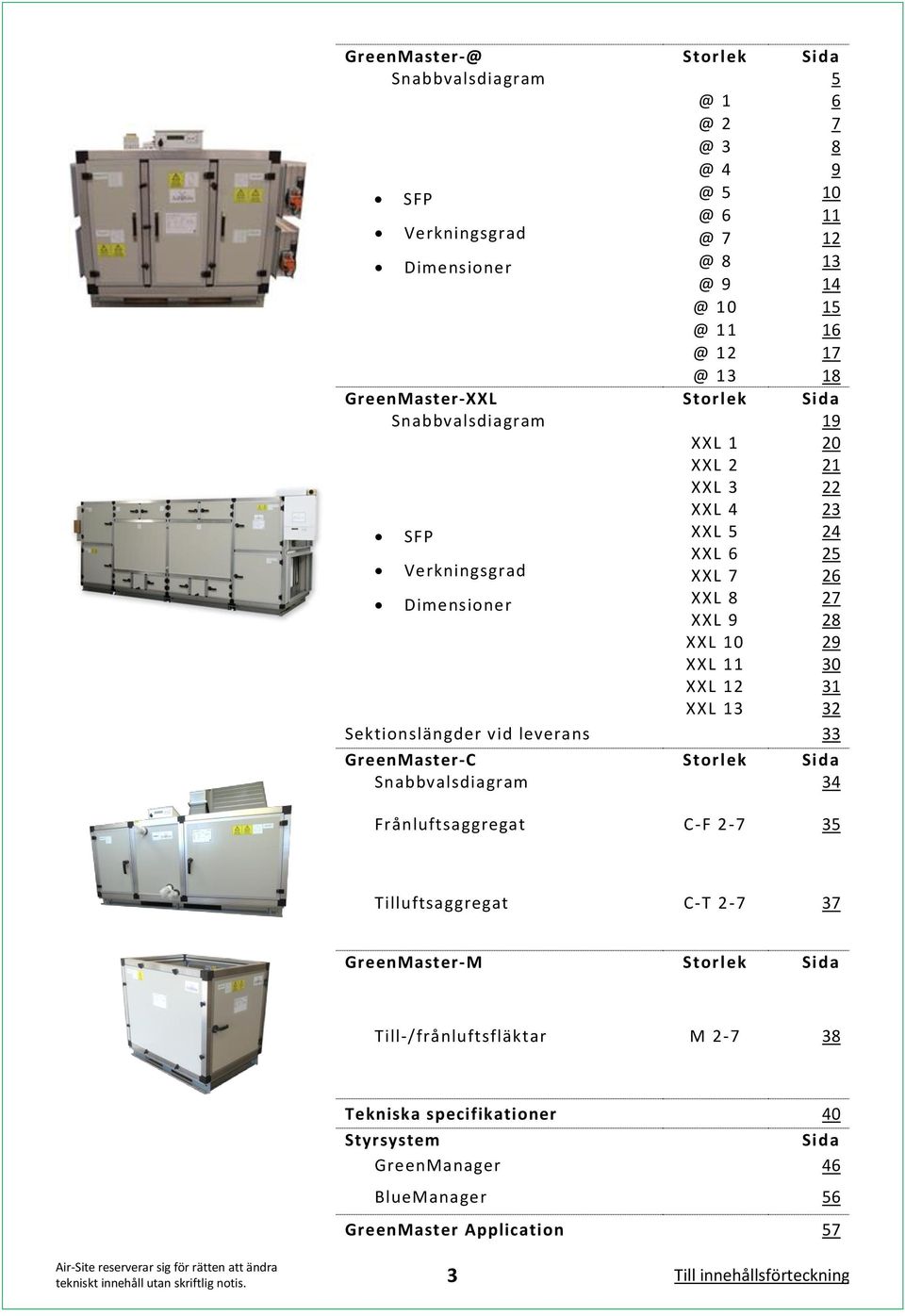

3 Storlek Sida Snabbvalsdiagram GreenMaster-XXL Storlek Sida Snabbvalsdiagram 19 XXL 1 XXL 1 XXL 3 XXL 4 3 SFP XXL 5 4 XXL 6 5 Verkningsgrad XXL 7 6 Dimensioner XXL 8 7 XXL 9 8 XXL 1 9 XXL 11 3 XXL 1 31 XXL 13 3 Sektionslängder vid leverans 33 GreenMaster-C Storlek Sida Snabbvalsdiagram 34 Frånluftsaggregat C-F Tilluftsaggregat C-T GreenMaster-M Storlek Sida Till-/frånluftsfläktar M Tekniska specifikationer 4 Styrsystem Sida GreenManager 46 BlueManager 56 GreenMaster Application 57 tekniskt innehåll utan skriftlig notis. 3 Till innehållsförteckning

4 Exempelbilder på GreenMaster-leveranser tekniskt innehåll utan skriftlig notis. 4 Till innehållsförteckning

5 Aggregatstorlek Luftbehandlingsaggregat Diagram för val av aggregatstorlek < 1,5 m/s över batteri < m/s över batteri < 3 m/s över batteri ,15,5, m 3 /s tekniskt innehåll utan skriftlig notis. 5 Till innehållsförteckning

6 Kanaltryckfall SFP,5 SFP 1,5 1, ,4% 83,7% 81,8% 79,9% 78,%,,5,3,35,4 Luftflöde i m 3 /s 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 6 Till innehållsförteckning

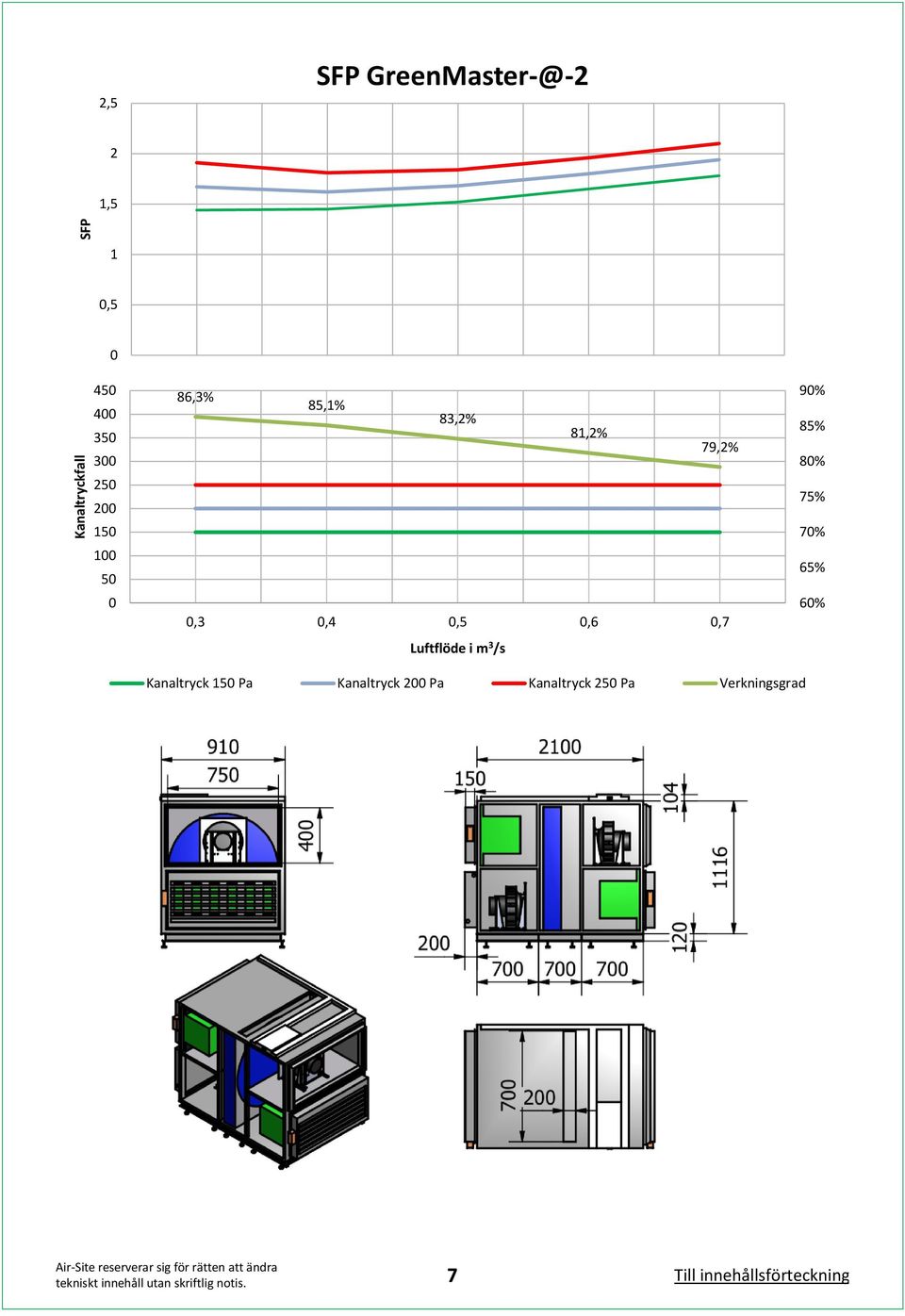

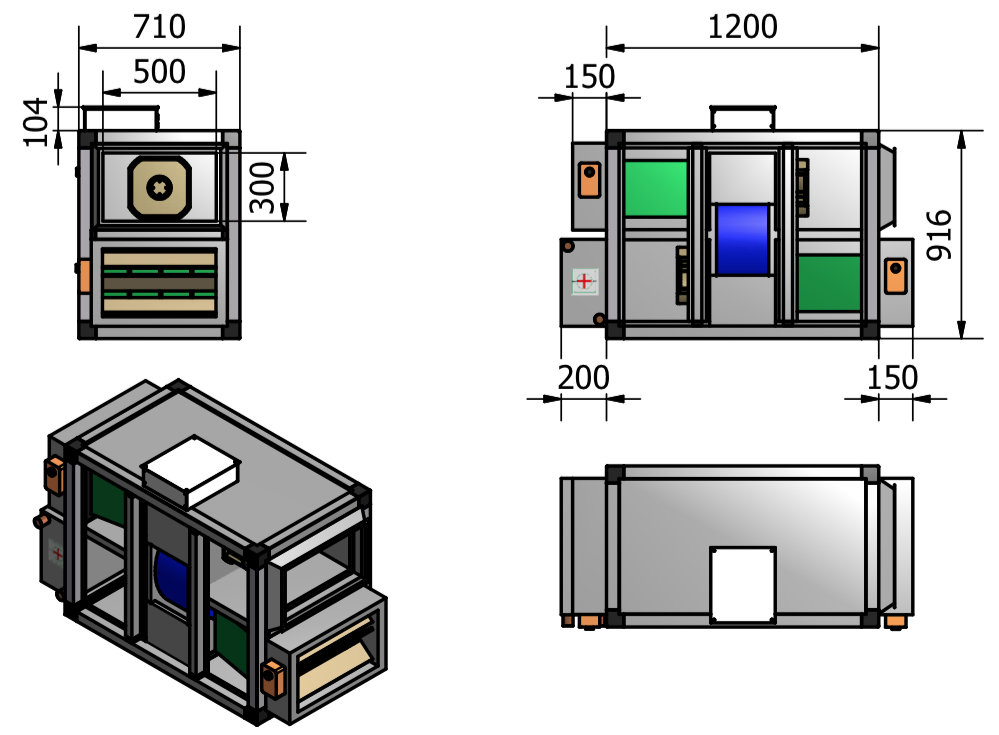

7 Kanaltryckfall SFP,5 SFP 1,5 1, ,3% 85,1% 83,% 81,% 79,%,3,4,5,6,7 Luftflöde i m 3 /s 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 7 Till innehållsförteckning

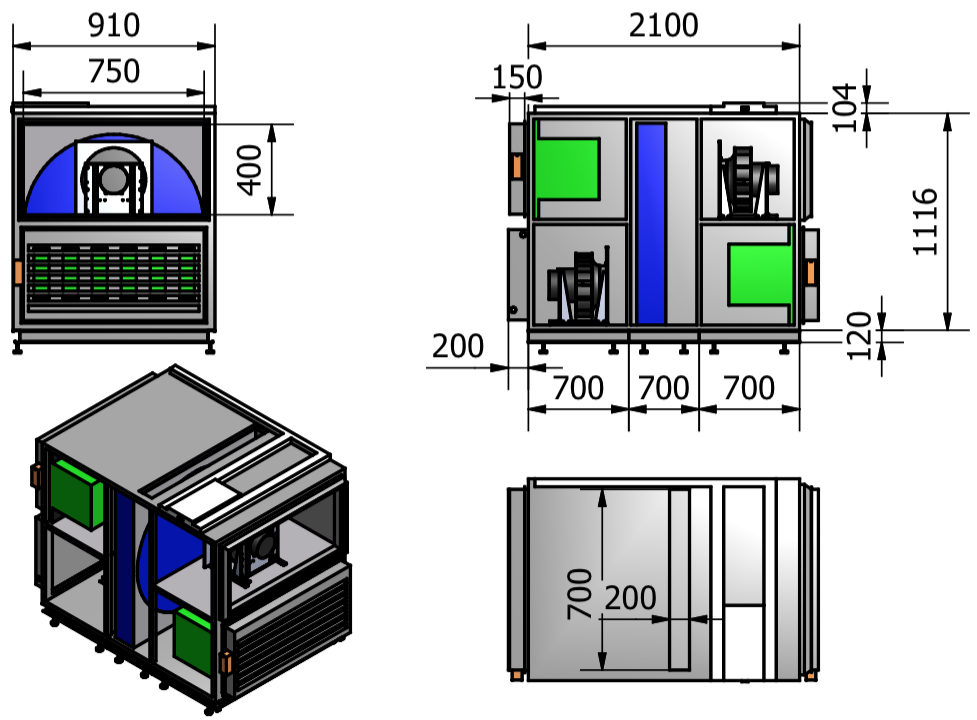

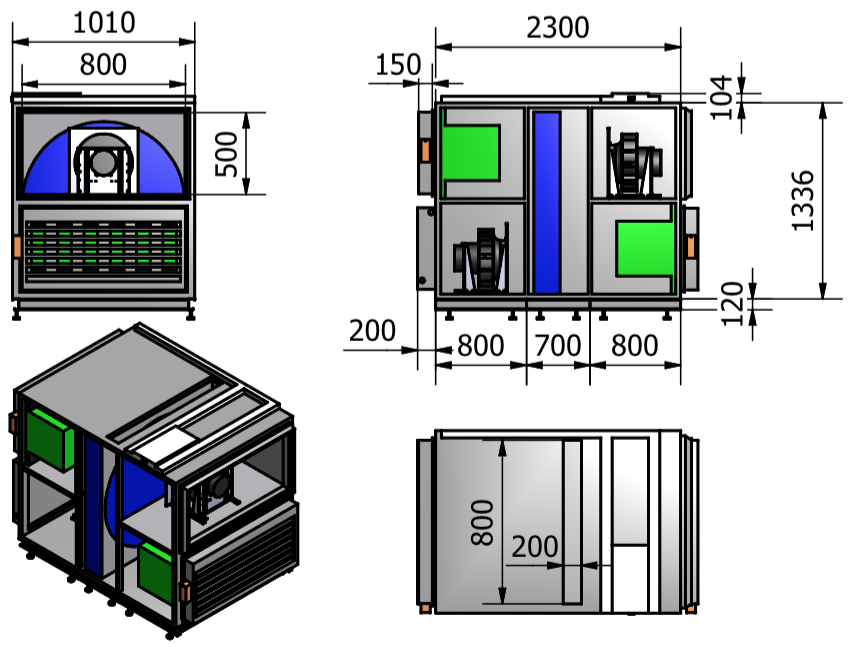

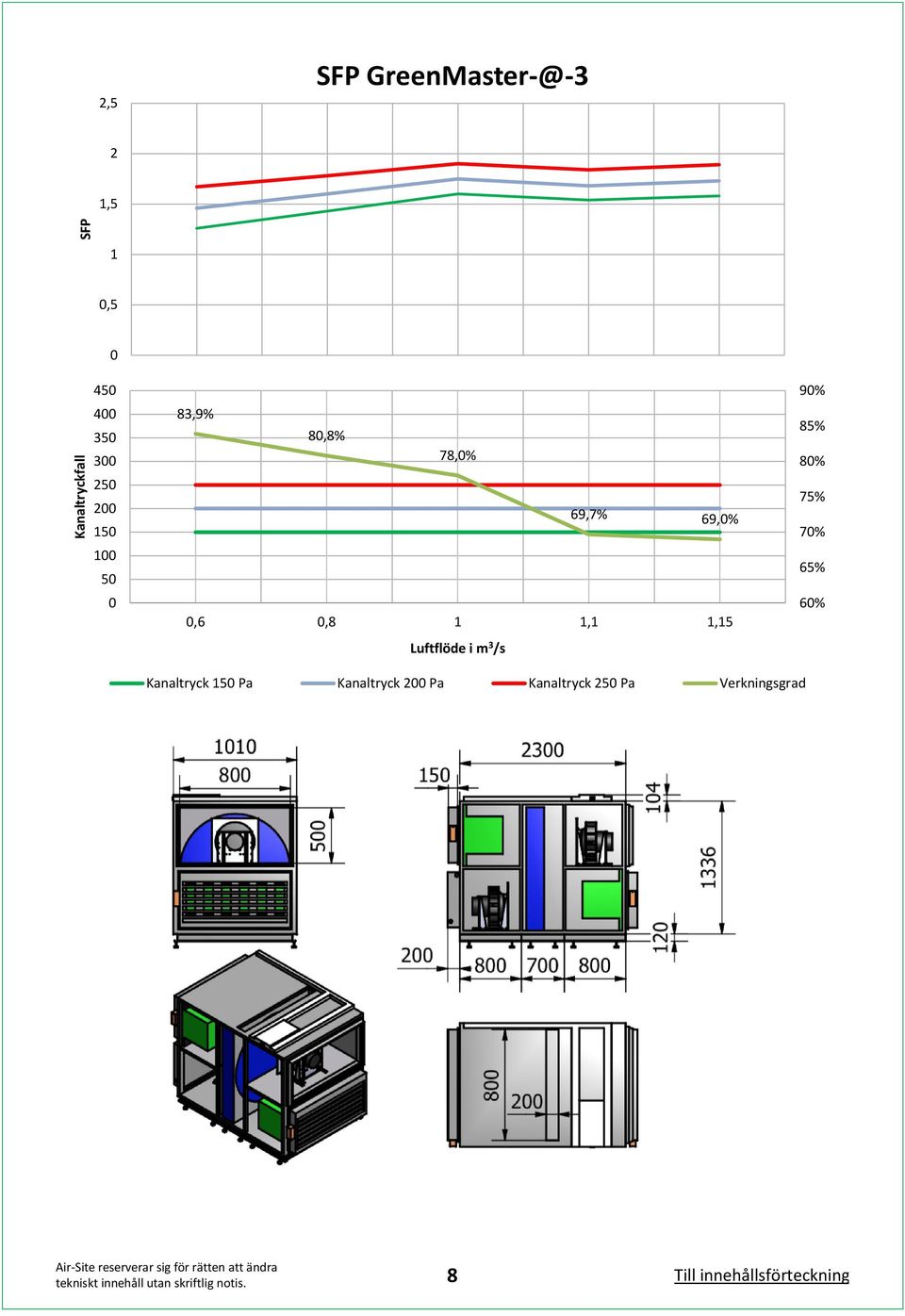

8 Kanaltryckfall SFP,5 SFP 1,5 1, ,9% 8,8% 78,% 69,7% 69,%,6,8 1 1,1 1,15 Luftflöde i m 3 /s 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 8 Till innehållsförteckning

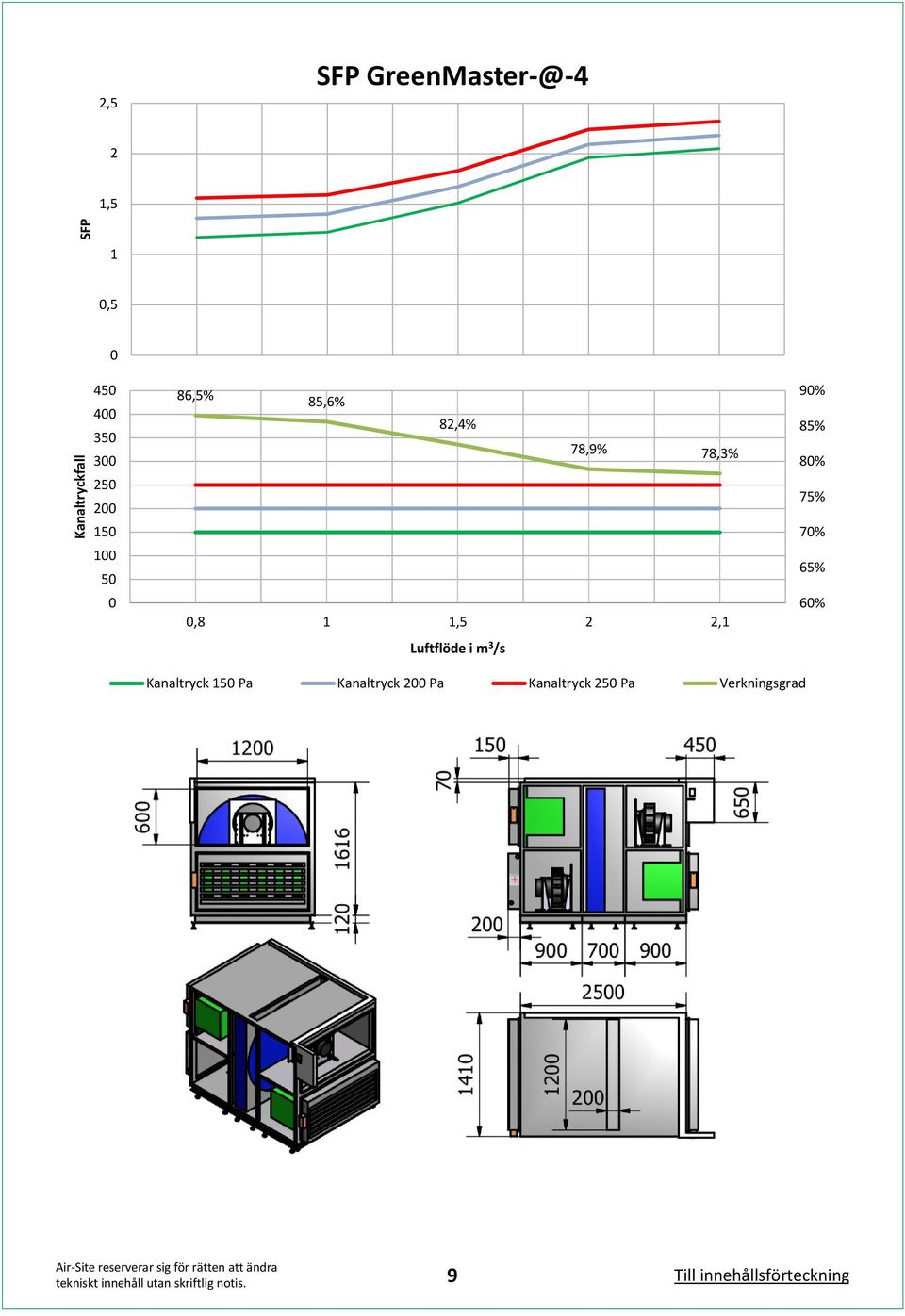

9 Kanaltryckfall SFP,5 SFP 1,5 1, ,5% 85,6% 8,4% 78,9% 78,3%,8 1 1,5,1 Luftflöde i m 3 /s 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 9 Till innehållsförteckning

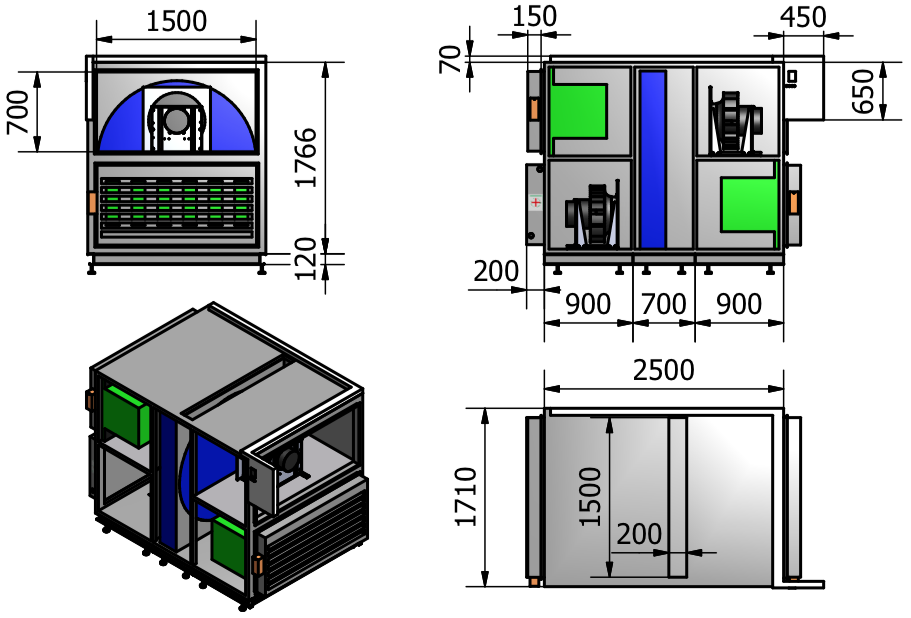

10 Kanaltryckfall SFP 3 SFP GreenMaster-@-5,5 1,5 1, ,3% 85,8% 85,9% 81,6% 79,3% 1 1,5,5 3 Luftflöde i m 3 /s 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 1 Till innehållsförteckning

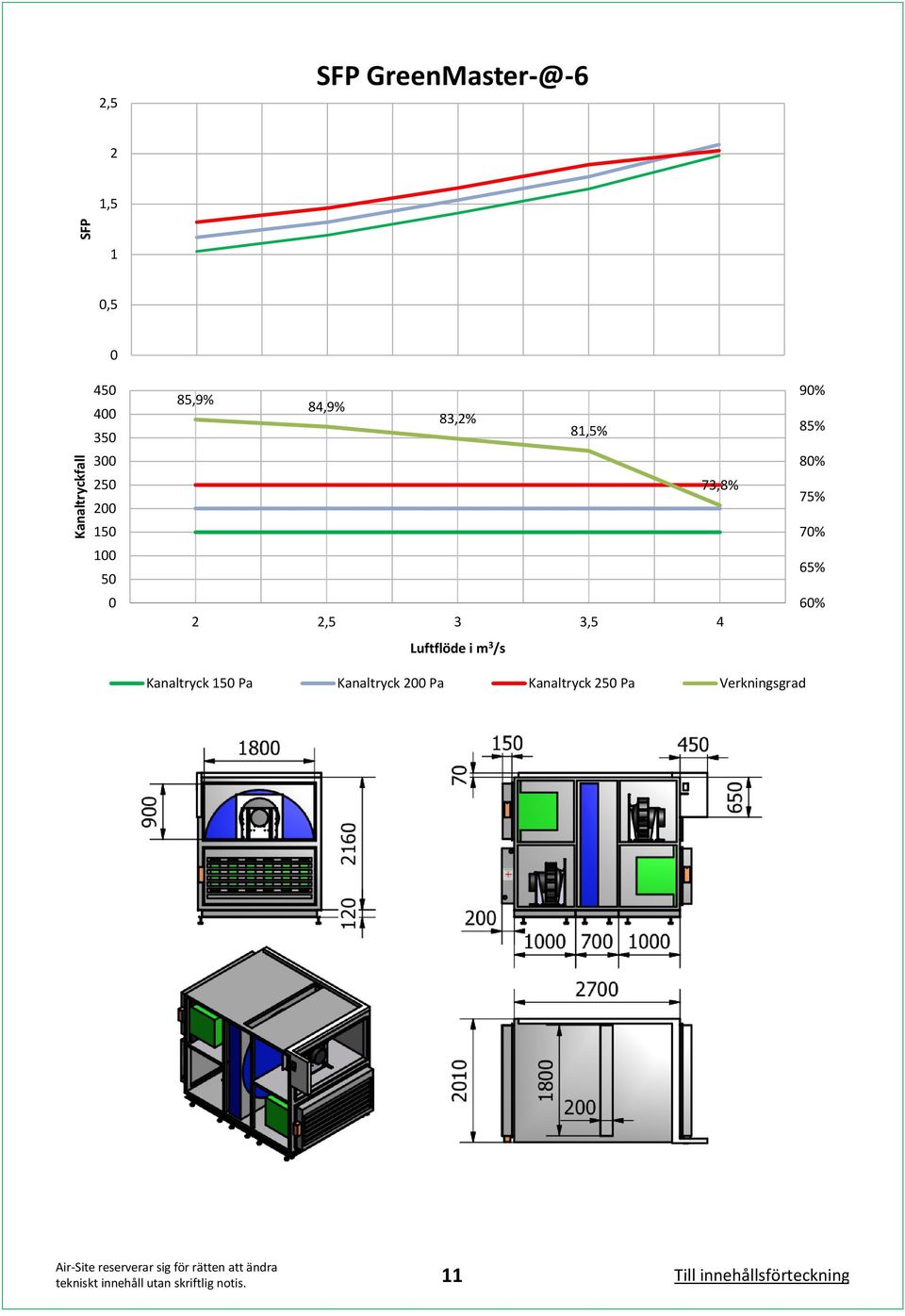

11 Kanaltryckfall SFP,5 SFP 1,5 1, ,9% 84,9% 83,% 81,5% 73,8%,5 3 3,5 4 Luftflöde i m 3 /s 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 11 Till innehållsförteckning

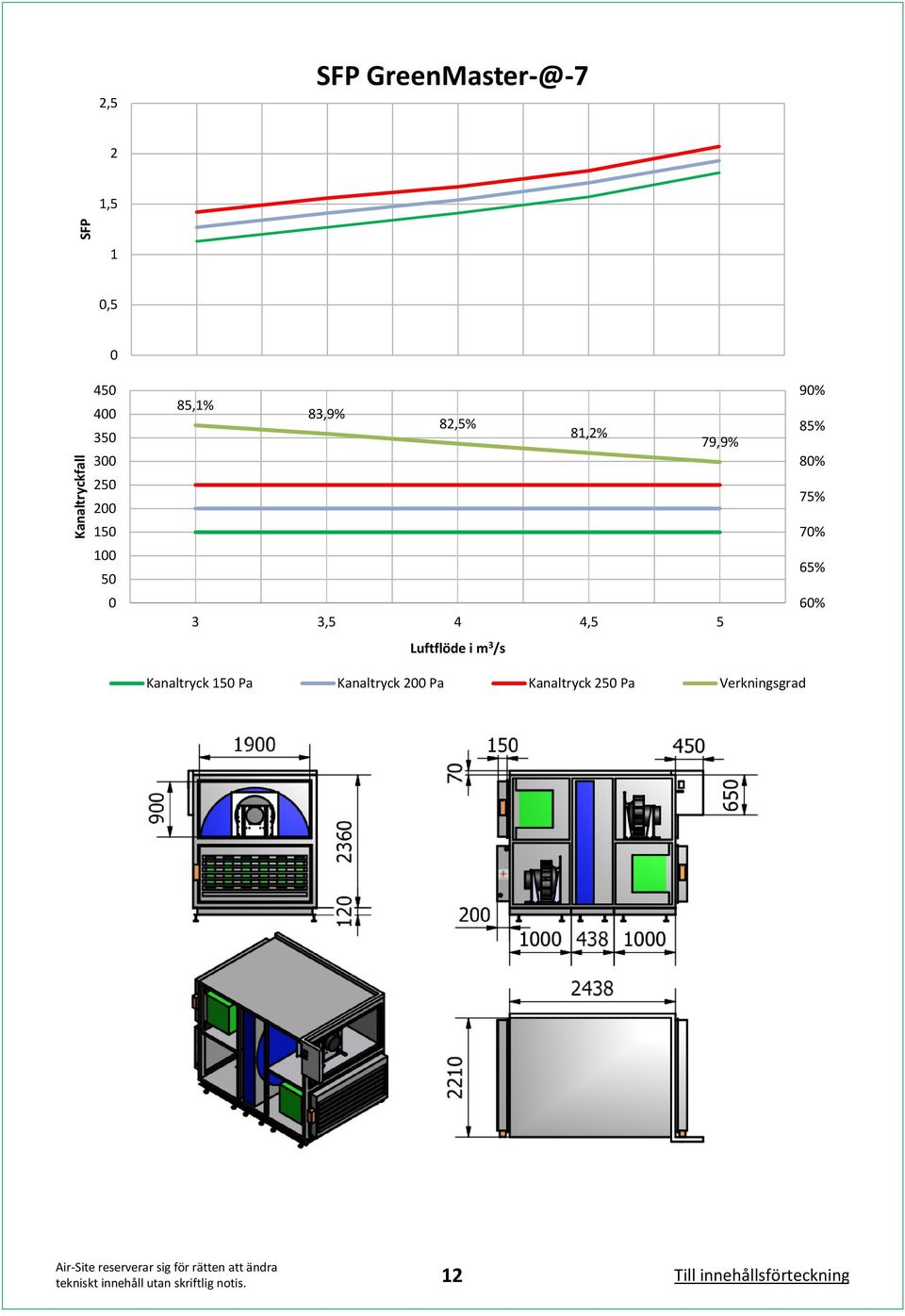

12 Kanaltryckfall SFP,5 SFP 1,5 1, ,1% 83,9% 8,5% 81,% 79,9% 3 3,5 4 4,5 5 Luftflöde i m 3 /s 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 1 Till innehållsförteckning

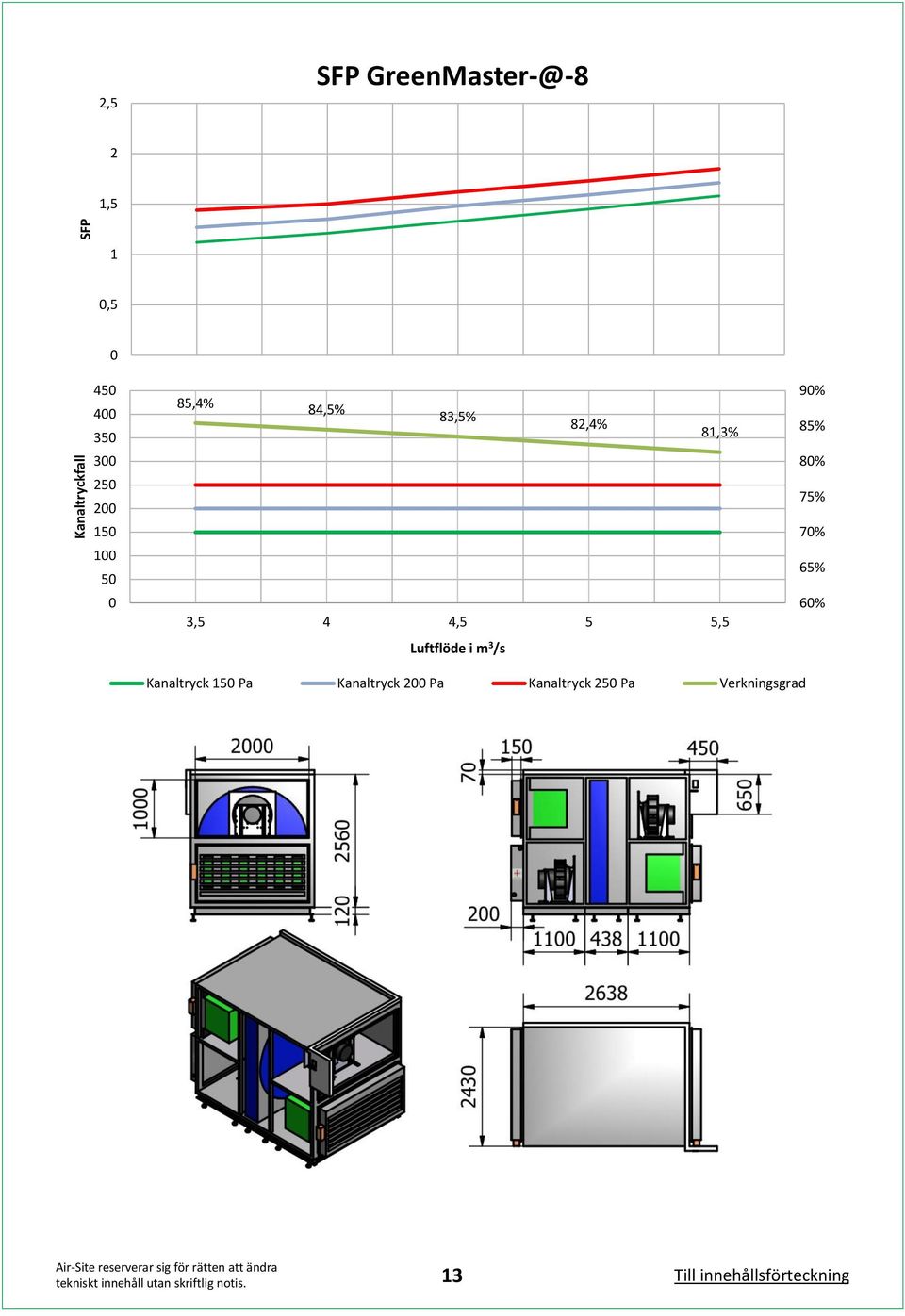

13 Kanaltryckfall SFP,5 SFP 1,5 1, ,4% 84,5% 83,5% 8,4% 81,3% 3,5 4 4,5 5 5,5 Luftflöde i m 3 /s 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 13 Till innehållsförteckning

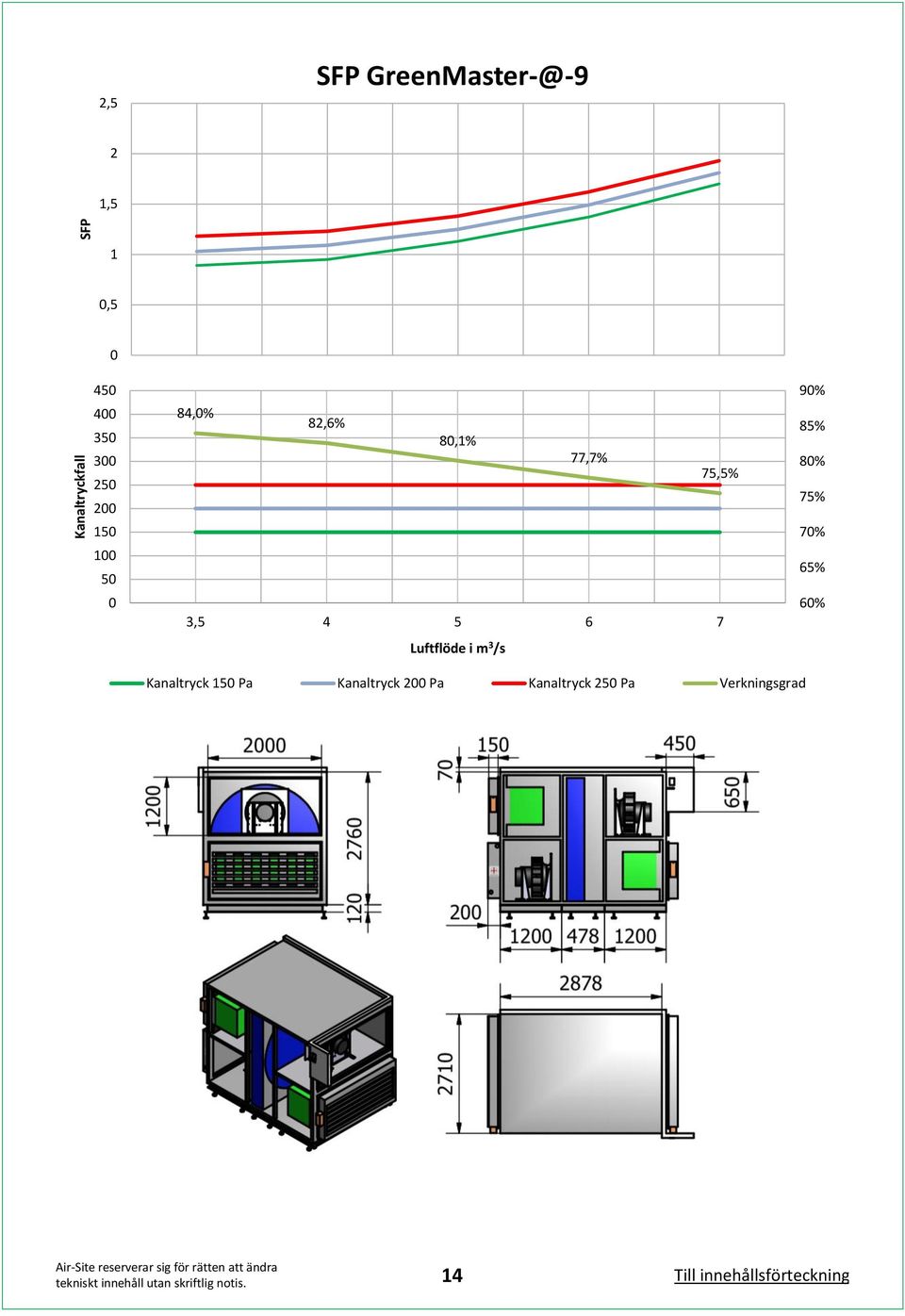

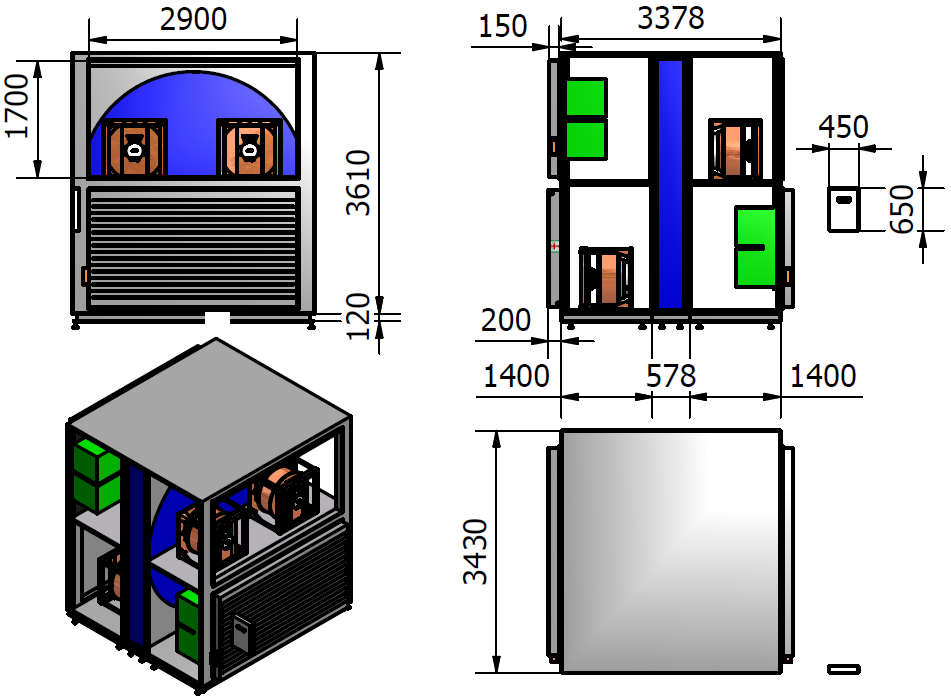

14 Kanaltryckfall SFP,5 SFP 1,5 1, ,% 8,6% 8,1% 77,7% 75,5% 3, Luftflöde i m 3 /s 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 14 Till innehållsförteckning

15 Kanaltryckfall SFP,5 SFP 1,5 1, ,3% 81,3% 79,4% 77,6% Luftflöde i m 3 /s 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 15 Till innehållsförteckning

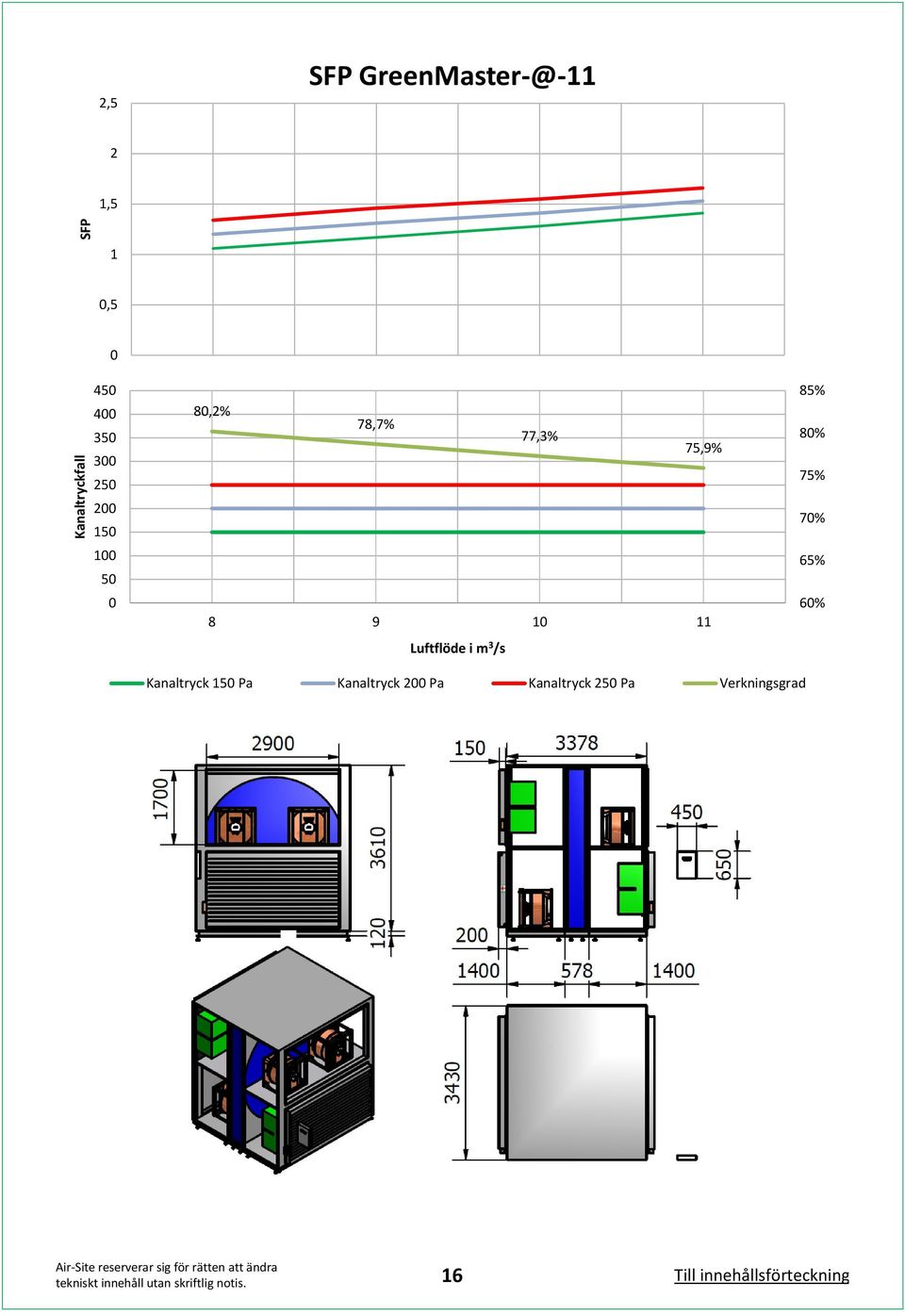

16 Kanaltryckfall SFP,5 SFP 1,5 1, ,% 78,7% 77,3% 75,9% Luftflöde i m 3 /s 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 16 Till innehållsförteckning

17 Kanaltryckfall SFP,5 SFP 1,5 1, ,% 79,7% 78,4% 74,6% Luftflöde i m 3 /s 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 17 Till innehållsförteckning

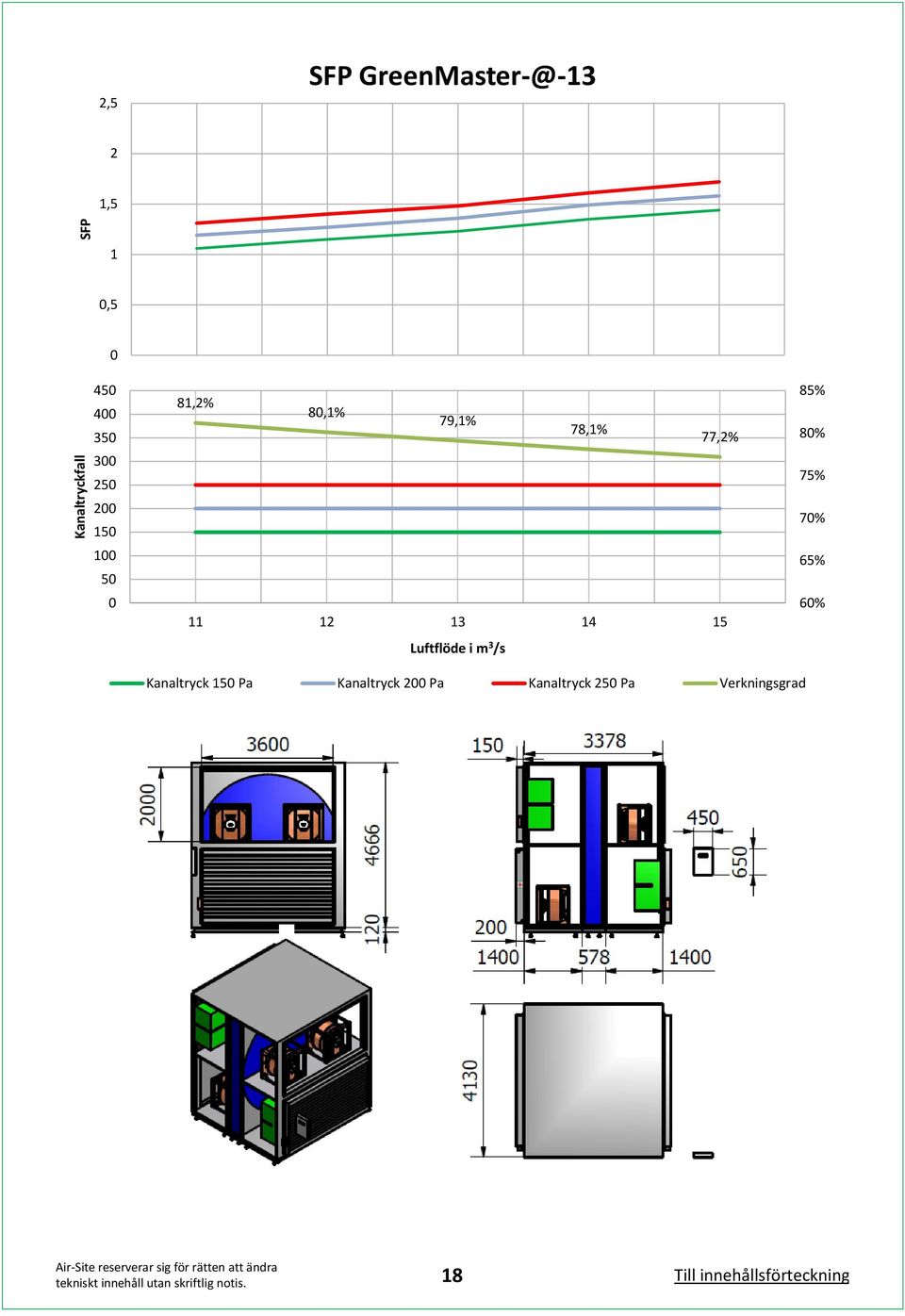

18 Kanaltryckfall SFP,5 SFP 1,5 1, ,% 8,1% 79,1% 78,1% 77,% Luftflöde i m 3 /s 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad tekniskt innehåll utan skriftlig notis. 18 Till innehållsförteckning

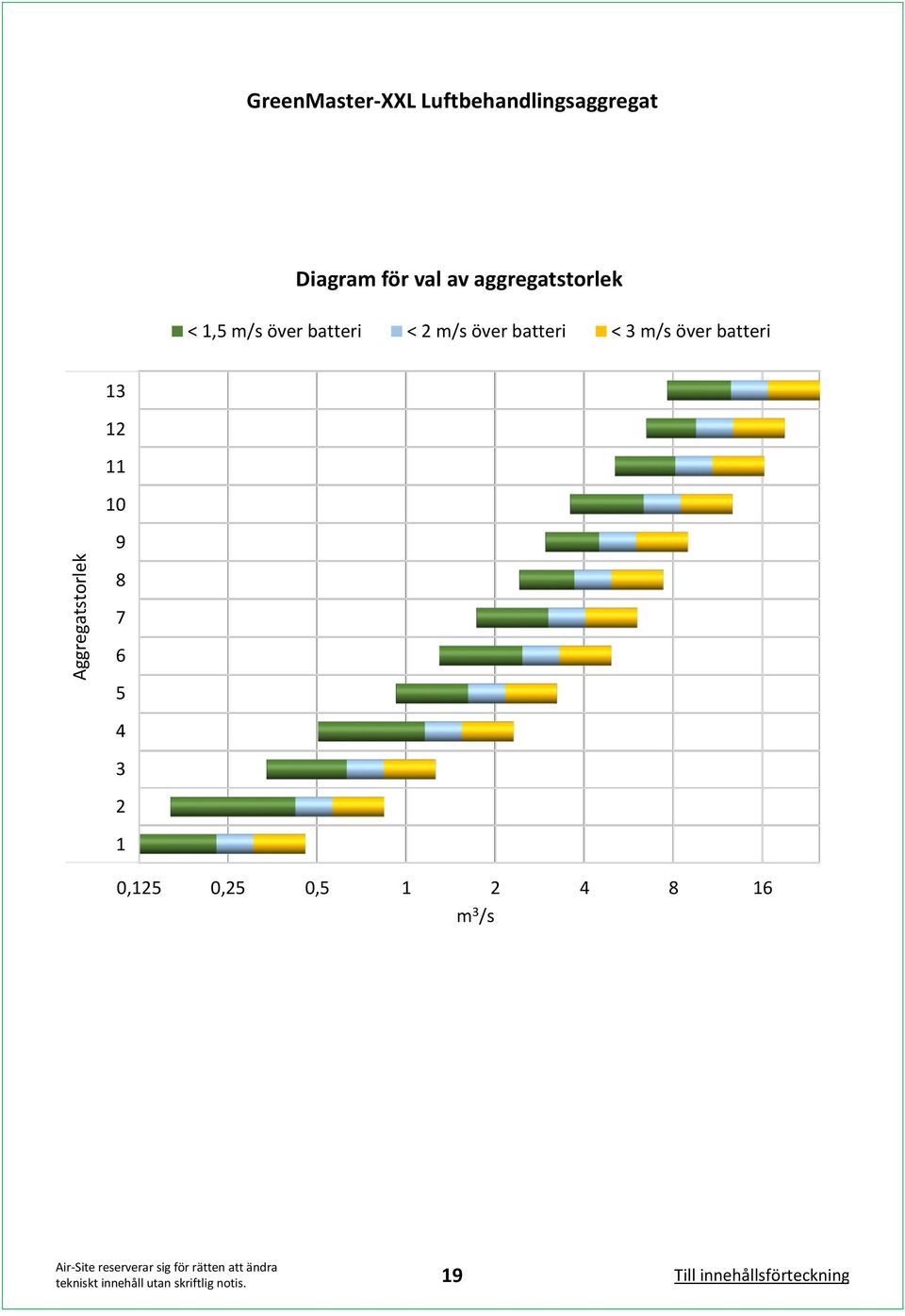

19 Aggregatstorlek GreenMaster-XXL Luftbehandlingsaggregat Diagram för val av aggregatstorlek < 1,5 m/s över batteri < m/s över batteri < 3 m/s över batteri ,15,5, m 3 /s tekniskt innehåll utan skriftlig notis. 19 Till innehållsförteckning

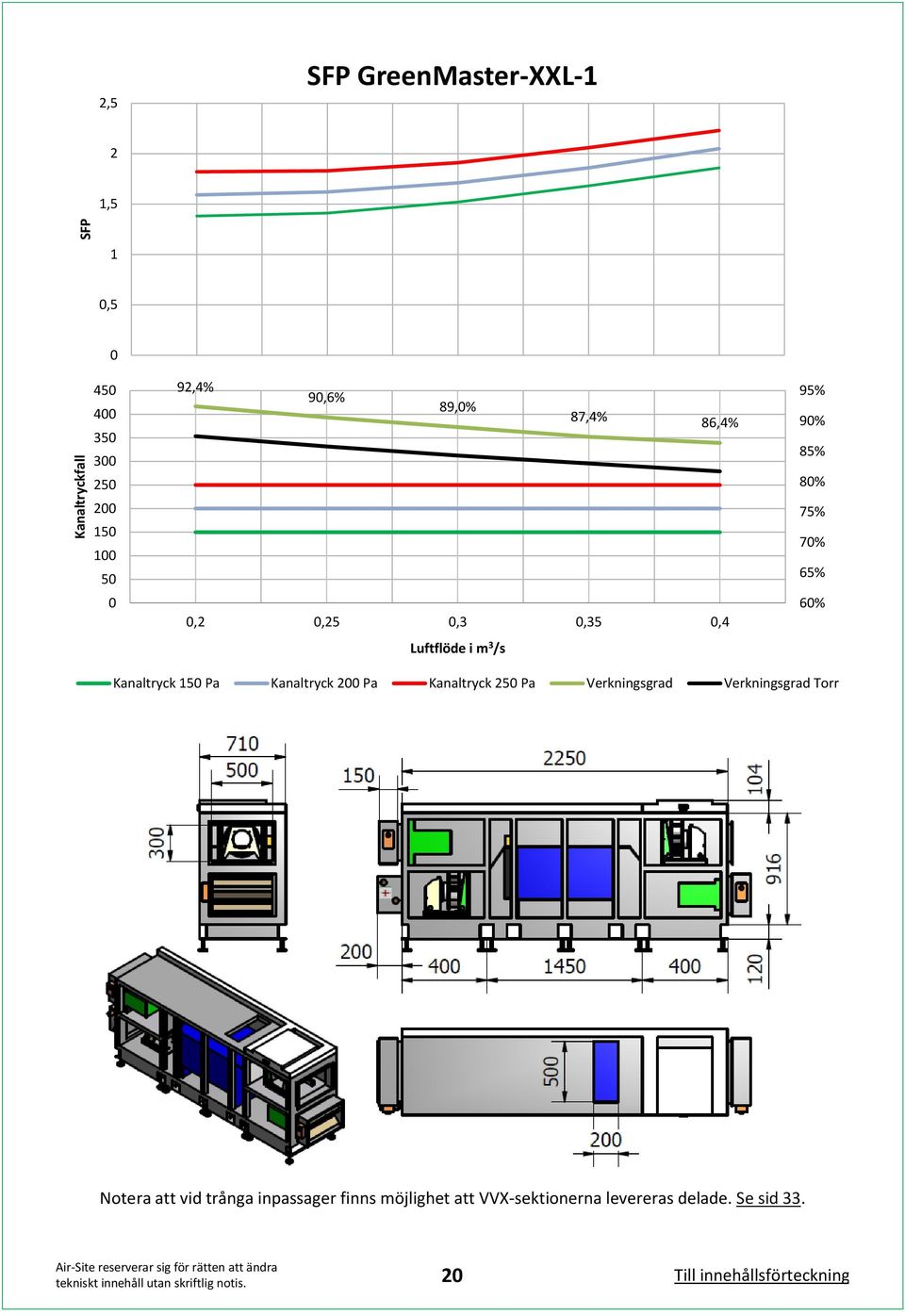

20 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-1 1,5 1, ,4% 9,6% 89,% 87,4% 86,4%,,5,3,35,4 Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. Till innehållsförteckning

21 Kanaltryckfall SFP,5 SFP GreenMaster-XXL- 1,5 1, ,8% 85,7% 8,9% 8,3% 83,9%,3,4,5,6,7 Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 1 Till innehållsförteckning

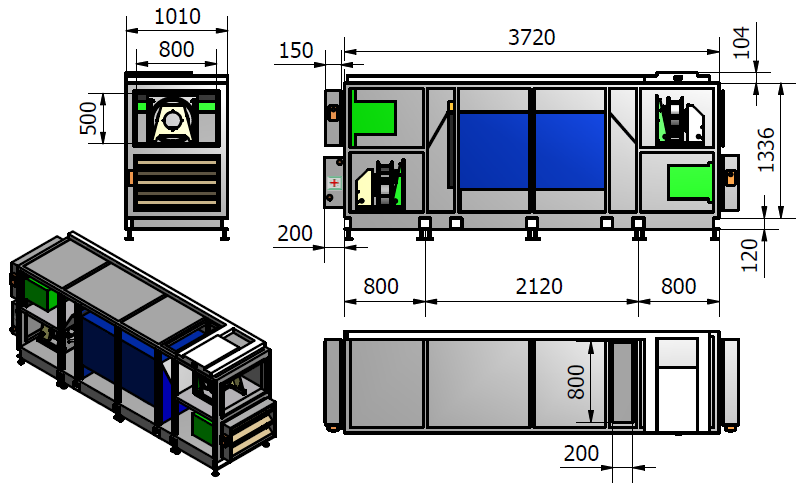

22 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-3 1,5 1, ,% 85,% 83,3% 83,8% 83,9%,6,8 1 1,1 1,15 Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. Till innehållsförteckning

23 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-4 1,5 1, ,6% 9,1% 89,4% 81,7% 81,5%,8 1 1,5,1 Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 3 Till innehållsförteckning

24 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-5 1,5 1, ,5% 1% 4 93,% 91,% 95% 35 9% 3 8,9% 83,9% 85% 5 8% 15 75% 1 7% 5 65% 6% 1 1,5,5 3 Luftflöde i m 3 /s Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 4 Till innehållsförteckning

25 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-6 1,5 1, ,5% 93,1% 84,% 85,%,5 3 3,5 Luftflöde i m 3 /s 1% 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 5 Till innehållsförteckning

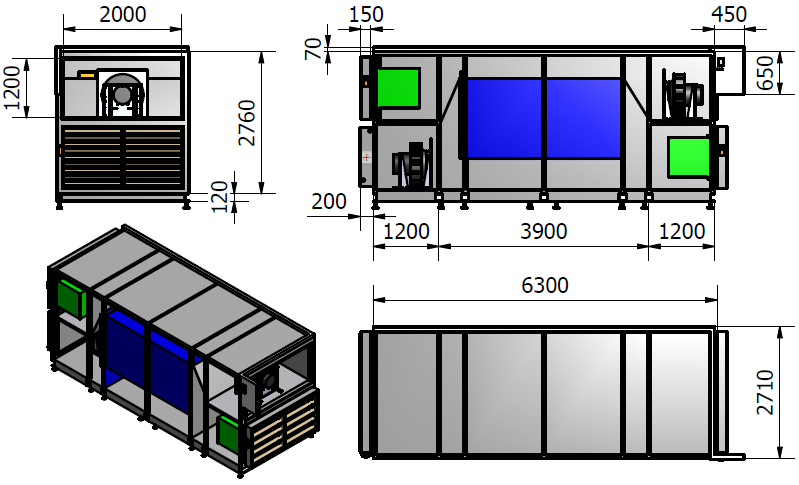

26 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-7 1,5 1, ,5% 91,3% 9,% 85,3% 3 3,5 4 4,5 Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 6 Till innehållsförteckning

27 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-8 1,5 1, ,1% 9,% 91,3% 86,1% 8,8% 3,5 4 4,5 5 5,5 Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 7 Till innehållsförteckning

28 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-9 1,5 1, ,8% 9,9% 91,3% 86,1% 86,4% 3, Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 8 Till innehållsförteckning

29 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-1 1,5 1, ,% 91,6% 9,3% 9,1% 87,7% Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 9 Till innehållsförteckning

30 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-11 1,5 1, ,1% 9,% 87,7% 87,% Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 3 Till innehållsförteckning

31 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-1 1,5 1, ,9% 86,8% 88,1% 87,6% Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 31 Till innehållsförteckning

32 Kanaltryckfall SFP,5 SFP GreenMaster-XXL-13 1,5 1, ,9% 88,3% 87,7% 88,9% 89,% Luftflöde i m 3 /s 95% 9% 85% 8% 75% 7% 65% 6% Kanaltryck 15 Pa Kanaltryck Pa Kanaltryck 5 Pa Verkningsgrad Verkningsgrad Torr Notera att vid trånga inpassager finns möjlighet att VVX-sektionerna levereras delade. Se sid 33. tekniskt innehåll utan skriftlig notis. 3 Till innehållsförteckning

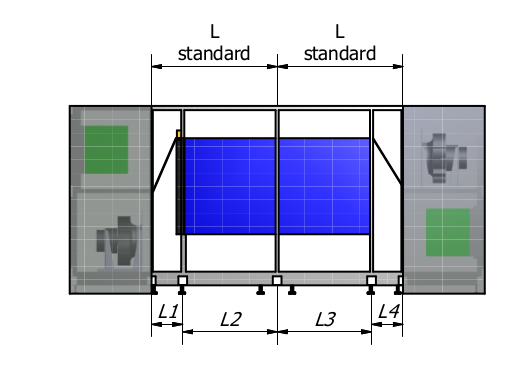

33 Längder vid leverans - GreenMaster XXL Avser aggregatsektioner tillhörande plattvärmeväxlare. Modell Standard Special (option) L L1 L L3 L4 GM XXL GM XXL GM XXL GM XXL GM XXL GM XXL GM XXL GM XXL GM XXL GM XXL GM XXL GM XXL GM XXL tekniskt innehåll utan skriftlig notis. 33 Till innehållsförteckning

34 Aggregatstorlek GreenMaster-C Diagram för val av aggregatstorlek < 1,5 m/s över batteri < m/s över batteri < 3 m/s över batteri m 3 /s tekniskt innehåll utan skriftlig notis. 34 Till innehållsförteckning

35 ,3,4,5,6,7,8,9 1 1, 1,4 1,6 1,8,,4,6,8 3, 3,5 4, 4,5 5, SFPv GreenMaster-C strl. -7, SFPv vid 15, samt 5 Pa kanaltryck 1,,9,8,7,6,5,4,3 m 3 /s GM 15Pa GM Pa GM 5Pa GM 3 15Pa GM 3 Pa GM 3 5Pa GM 4 15Pa GM 4 Pa GM 4 5Pa GM 5 15Pa GM 5 Pa GM 5 5Pa GM 6 15Pa GM 6 Pa GM 6 5Pa GM 7 15Pa GM 7 Pa GM 7 5Pa GreenMaster-C Frånluftsaggregat GreenMaster-C-F -5 Aggregatstorlek Mått B H L 1 ab ah FidB FidL tekniskt innehåll utan skriftlig notis. 35 Till innehållsförteckning

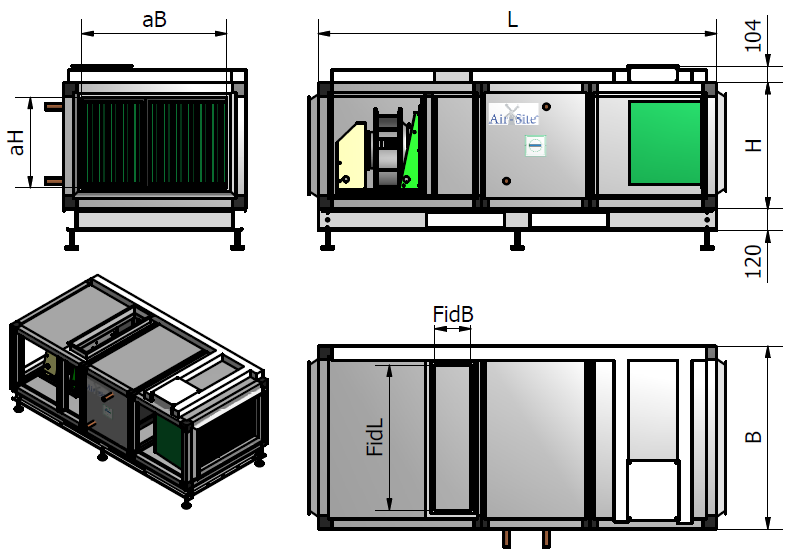

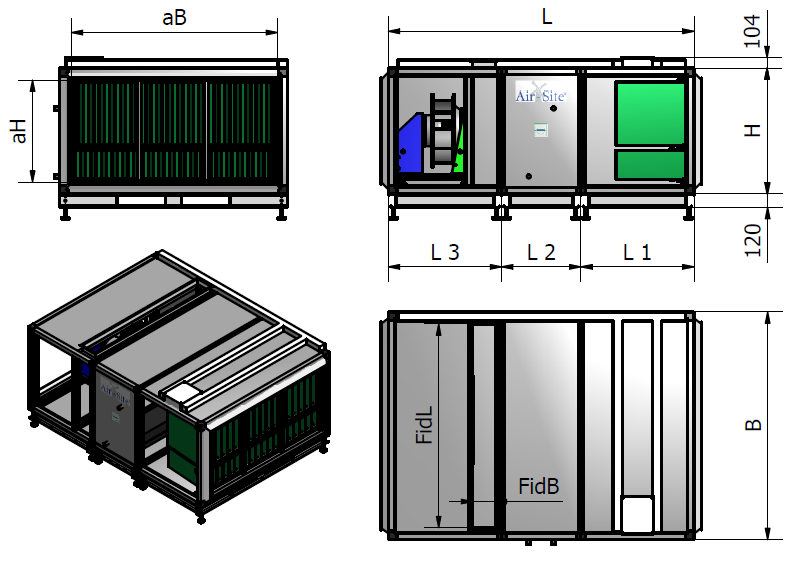

36 GreenMaster-C-F 6-7 Aggregatstorlek Mått 6 7 B 1 1 H L L L L ab ah 9 9 FidB - FidL 18 - tekniskt innehåll utan skriftlig notis. 36 Till innehållsförteckning

37 GreenMaster-C Tilluftsaggregat GreenMaster-C-T -5 Aggregatstorlek Mått B H L 1 ab ah GreenMaster-C-T 6-7 Aggregatstorlek Mått 6 7 B 1 1 H L L L L ab ah 9 9 tekniskt innehåll utan skriftlig notis. 37 Till innehållsförteckning

38 Aggregatstorlek GreenMaster-M Till-/frånluftsfläkt Diagram för val av fläktstorlek ,15,5, m 3 /s tekniskt innehåll utan skriftlig notis. 38 Till innehållsförteckning

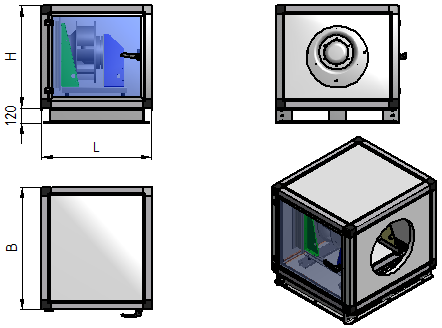

39 GreenMaster-M B H L ansl GM M Ø315 GM M Ø 4 GM M Ø 5 GM M Ø 5 GM M Ø 63 GM M Ø 63 GM M Ø 8 GM M Ø 8 GM M *11 GM M *15 GM M *17 GM M *18 GM M * tekniskt innehåll utan skriftlig notis. 39 Till innehållsförteckning

40 Teknisk specifikation - GreenMaster Generellt aggregathölje Uppställningsprofiler ROT-utförande Generellt aggregatpaneler Inspektionsluckor Panelkarakteristik Tilluft: Spjäll Täthetsklass Material: Ram Spjällblad Axel Spjällmotor GreenMaster-@, XXL, C, M - Fyra olika aggregattyper, 13 storlekar Ett ramverk av aluminiumprofiler och nylonhörn utgör stommen av aggregathöljet. Aluminiumprofilerna har integrerade köldstopp av Polyamid (PA) samt en tätningslist speciellt utvecklat för systemet. Täthetsklass L (B) Tak, botten och baksida är uppbyggda av 45 mm sandwich-paneler/kassetter med isolering mellan plåt som ger en korrosionsbeständighet enligt klass C4. Mellanplan består av 45 mm sandwich-paneler/kassetter med isolering mellan plåt som ger en korrosionsbeständighet enligt klass C4. Filterhållare och golv i tilluftens filterdel består av Magnelis (C5). Filterhållare i frånluftens filterdel består av Magnelis (C5). 1 mm hög uppställningsprofil i 3 mm Magnelis (C5) anpassad för lyft och transport i fläktrum. Aggregatet kan levereras i demonterat utförande och monteras upp av Air- Sites personal i fläktrum. Intransport till fläktrum ingår ej i samband med ROT leverans. Kontakta Air-Site för offert på ROT leverans. Panel av Polyuretan till GM Tak, botten och baksida är uppbyggda av 45 mm sandwichpaneler av Polyuretan och lackade(liknande RAL9),5 mm galvaniserade plåtar som ger en korrosionsbeständighet enligt klass C4. Isoleringen har en densitet på 45 kg/m 3. Panelerna min/max temperatur =- 4 C/+8 C. Mellanplan består av 45 mm sandwichpaneler av Polyuretan och lackade (liknande RAL9),5 mm galvaniserade plåtar som ger en korrosionsbeständighet enligt klass C4. Höljets framsida förses med inspektionsluckor av 45 mm sandwichpaneler av polyuretan och lackade (liknande RAL9),5 mm galvaniserade plåtar som ger en korrosionsbeständighet enligt klass C4. *En perfekt slät och plan yta. *En extra god vidhäftningsförmåga mellan skum och plåt med bättre värde än 1, kg/cm (UNI EN 167) *Ljuddämpning enligt ISO 14/1 RW=4dB Jalusispjäll typ 3 Spjällmotor 4V on-off, BxH=enligt ritning Utvändigt monterat spjäll med motgående stabila spjällblad i aluminium med gummitätningar av EPDM. Spjällaxlarna roterar i lager av nylon. Spjäll är försedda med kugghjulsmekanism. Max tillåten tryckdifferens: 1 Pa när spjället är stängt. Täthetsklass 3 (CEN) Aluminium Aluminium 11,8 mm Typ beror på aggregatstorlek. tekniskt innehåll utan skriftlig notis. 4 Till innehållsförteckning

41 LD-BxHx1* Kanalljuddämpare Utvändigt monterad kanalljuddämpare med fasta bafflar. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Ram Magnelis (C5) Isoleringsdensitet 45kg/m 3 Isoleringstyp PAROC InVent 45 G5/N1 Mått BxH mm L=1mm Aggregatljuddämpare Ram Isoleringsdensitet Isoleringstyp Filterhållare Filterkvalitet Typ av fäste Golv i filterdel Filtervakt Roterande värmeväxlare Drivenhet Renblåsningssektor Dubbel plattvärmeväxlare Material Sektionsavfrostningsspjäll Täthetsklass GMLD-1* Ljuddämpare till GreenMaster, bafflarna inbyggda i aggregathölje. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Magnelis (C5) 45kg/m3 PAROC InVent 45 G5/N1 GM Filter F7 Enligt höljesbeskrivning F7 Excentertätning, tätar även vid öppen lucka Magnelis (C5) Standard, detta är en digital funktion som finns i Air-Sites styrsystem GreenManager VVX Typ CS icke hygroskopisk (enbart värmeöverföring), hellindad rotor tillverkad av aluminium. Inskjutbart utförande i galvaniserad plåt utan sidopaneler. MicroMax styrenhet, komplett med rotationsvakt, rem och remskiva. Ej ställbar. GM XXL VVX Två värmeväxlare monterade i serie. Utförandet med vertikala frånluftskanaler innebär enklare hantering vid rengöring. Sektionsavfrostning möjliggör återvinning även under ständig påfrysning (kondensen i frånluften fryser, detta brukar ske vid -5 C utomhustemperatur). Spjällmotorer, eldragning samt utrustning för sektionsavfostning ingår om man väljer Air-Sites styrsystem. Plåtar utförda i obehandlad aluminium med turbulensfrämjande yta, ramar av Aluzink. Invändigt monterat spjäll utfört i sektioner för att kunna avfrosta värmeväxlaren. Spjället har också till uppgift att stänga om värmebatteriets frysskyddsgivare larmar samt vid avstängt aggregat. Täthetsklass (CEN) Spjäll med motgående stabila spjällblad av aluminium med gummitätningar av EPDM. Spjällaxlarna roterar i lager av nylon. Spjäll är försedda med kugghjulsmekanism. tekniskt innehåll utan skriftlig notis. 41 Till innehållsförteckning

42 Ram Spjällblad Länksystem Spjällmotor Förbigångsspjäll (bypass) Material Spjällmotor Flödesmätare Aggregatljuddämpare Ram Densitet Isoleringstyp Aluminium Aluminium Kugghjul tillverkade i Nylon 6 and förstärkt med glasfiber Antal och typ beror på GreenMaster (om Styrsystem GreenManager är valt) Placerad i frånluften ovanför värmeväxlarna för att möjliggöra styrning av återvinningen. Regleras steglöst -1% Samma som sektionsavfrostningsspjället. 1st -1V (4V) typ beror på aggregatstorlek (om Styrsystem GreenManager är valt) Kammarfläkt inkl. tillbehör GM Kammarfläkt med den moderna EC tekniken i en kompakt konstruktion. Internt elektroniskt motorskydd för problemfri drift. Fläkthjul av komposit alternativt metall. Inloppskona med mätnippel för flödesmätning kopplad till åldersbeständig mätslang. Dukstos monterad mellan fläktinlopp och mellanvägg. Standard, detta är en digital funktion som finns i Air-Sites styrsystem GreenManager GMLD-1* Ljuddämpare till GreenMaster, bafflarna inbyggda i aggregathölje. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Magnelis (C5) 45kg/m3 PAROC InVent 45 G5/N1 LD-BxHx1* Kanalljuddämpare Utvändigt monterad kanalljuddämpare med fasta bafflar. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Ram Magnelis (C5) Isoleringsdensitet 45kg/m 3 Isoleringstyp PAROC InVent 45 G5/N1 Mått HxB mm L=1mm Värmebatteri Material: Lamellyta Anslutningsrör Hölje Kylbatteri Material: Lamellyta Anslutningsrör VB-GM-Inbyggd* Invändigt monterat batteri med kapslade samlingsrör. Nipplar för avtappning och avluftning. Frysskyddsgivare (insticks) ingår. Aluminium Koppar Varmförzinkad stålplåt KB-GM-Inbyggd* Invändigt monterat batteri med kapslade samlingsrör Aluminium Koppar tekniskt innehåll utan skriftlig notis. 4 Till innehållsförteckning

43 Hölje Kondenstråg Vattenlås Värmebatteri Material: Lamellyta Anslutningsrör Hölje Prestanda Kylbatteri Material: Lamellyta Anslutningsrör Hölje Kondenstråg Vattenlås Prestanda Varmförzinkat stål Varmförzinkat stål Nipplar för avtappning och avluftning. Kondensavloppsrör storlek 1 (tum) = 3 mm utvändig gänga. Vattenlås (med pingisboll) finns som tillbehör 3mm invändig anslutning mot batteri 3mm invändig anslutning från vattenlås VB-GM-Kanal* Kanalmonterat batteri med kapslade samlingsrör. Nipplar för avtappning och avluftning. Frysskyddsgivare (insticks) ingår. Aluminium Koppar Varmförzinkad stålplåt Enligt specifikation efter fläktdata. KB-GM-Kanal* Kanalmonterat batteri med kapslade samlingsrör Aluminium Koppar Varmförzinkat stål Varmförzinkat stål Nipplar för avtappning och avluftning. Kondensavloppsrör storlek 1 (tum) = 3mm utvändig gänga. Vattenlås (med pingisboll) finns som tillbehör 3mm invändig anslutning mot batteri 3mm invändig anslutning från vattenlås Enligt datakörning Spjäll Täthetsklass Material: Ram Spjällblad Axel Spjällmotor Jalusispjäll typ 3 med Spjällmotor 4V on-off(om styr ingår), BxH mm Utvändigt monterat spjäll med motgående stabila spjällblad i aluminium med gummitätningar av EPDM. Spjällaxlarna roterar i lager av nylon. Spjäll är försedda med kugghjulsmekanism. Max tillåten tryckdifferens: 1 Pa när spjället är stängt. Täthetsklass 3 (CEN) Aluminium Aluminium 11,8 mm Typ beror på aggregatstorlek Frånluft: Spjäll Jalusispjäll typ 3 Spjällmotor 4V on-off, BxH=enligt ritning Utvändigt monterat spjäll med motgående stabila spjällblad i aluminium med gummitätningar av EPDM. tekniskt innehåll utan skriftlig notis. 43 Till innehållsförteckning

44 Täthetsklass Material: Ram Spjällblad Axel Spjällmotor Spjällaxlarna roterar i lager av nylon. Spjäll är försedda med kugghjulsmekanism. Max tillåten tryckdifferens: 1 Pa när spjället är stängt. Täthetsklass 3 (CEN) Aluminium Aluminium 11,8 mm Typ beror på aggregatstorlek. LD-BxHx1* Kanalljuddämpare Utvändigt monterad kanalljuddämpare med fasta bafflar. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Ram Magnelis (C5) Isoleringsdensitet 45kg/m 3 Isoleringstyp PAROC InVent 45 G5/N1 Mått BxHmm L=1mm GMLD-1* Aggregatljuddämpare Ljuddämpare till GreenMaster, bafflarna inbyggda i aggregathölje. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Ram Magnelis (C5) Isoleringsdensitet 45kg/m 3 Isoleringstyp PAROC InVent 45 G5/N1 Filterhållare Filterkvalitet Typ av fäste Golv i filterdel Filtervakt Flödesmätare Prestanda Flödesmätare Prestanda GM Filter F7 Enligt höljesbeskrivning F7 Excentertätning, tätar även vid öppen lucka Magnelis (C5) Standard, detta är en digital funktion som finns i Air-Sites styrsystem GreenManager Internt elektroniskt motorskydd för problemfri drift. Fläkthjul av komposit. Inloppskona med mätnippel för flödesmätning kopplad till åldersbeständig mätslang. Dukstos monterad mellan fläktinlopp och mellanvägg. Standard, detta är en digital funktion som finns i Air-Sites styrsystem GreenManager Enligt datakörning Kammarfläkt inkl. tillbehör GM Kammarfläkt med den moderna EC tekniken i en kompakt konstruktion. Internt elektroniskt motorskydd för problemfri drift. Fläkthjul av komposit alternativt metall. Inloppskona med mätnippel för flödesmätning kopplad till åldersbeständig mätslang. Dukstos monterad mellan fläktinlopp och mellanvägg. Standard, detta är en digital funktion som finns i Air-Sites styrsystem GreenManager Enligt datakörning tekniskt innehåll utan skriftlig notis. 44 Till innehållsförteckning

45 GMLD-1* Aggregatljuddämpare Ljuddämpare till GreenMaster, bafflarna inbyggda i aggregathölje. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Ram Magnelis (C5) Densitet 45kg/m 3 Isoleringstyp PAROC InVent 45 G5/N1 LD-BxHx1* Kanalljuddämpare Utvändigt monterad kanalljuddämpare med fasta bafflar. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Ram Magnelis (C5) Isoleringsdensitet 45kg/m 3 Isoleringstyp PAROC InVent 45 G5/N1 Mått HxBmm L=1mm Tillval: Ställbara fötter Inspektionsfönster Belysning Ställbara fötter till GreenMaster Ställbara fötter med M16-gänga till GreenMaster Inspektionsfönster för GreenMaster Inspektionsfönster till GreenMaster LED-belysning 4V till GreenMaster GM reservfilter F7 / M6 / M5 tekniskt innehåll utan skriftlig notis. 45 Till innehållsförteckning

46 GreenManager det avancerade styrsystemet GreenManager kan självklart styra de mest väsentliga funktionerna i aggregatserien GreenMaster. Men det går att göra så mycket mer! Den här artikelserien handlar om möjligheterna i Air-Sites styrsystem för lokaler och fastigheter. I första delen presenterar vi standardfunktionerna i GreenManager och därmed också vilka funktioner som alltid följer med vid en komplett GreenMaster-leverans. GreenManager levereras fullbestyckad och går att använda till alla olika modeller av GreenMaster. Styrenheten är PLCbaserad och går att anpassa helt enligt kundens kravspecifikationer. Air-Site följer den öppna Modbusstandarden, vilket innebär att styrenheterna kan byggas in i befintliga system eller kompletteras med produkter från en mängd olika tillverkare. GreenMaster-serien består av tre huvudsegment; GreenMaster-@ (roterande värmeväxlare), GreenMaster- XXL (dubbel plattvärmeväxlare) samt GreenMaster-C (tillufts- eller frånluftsaggregat). Inför varje leverans programmeras och testas GreenManager tillsammans med den färdiga produkten och justeras efter orderns specifikation. Enkelhet GreenManager kräver inga omfattande programmeringskunskaper. I Air-Sites medföljande programvara är det direkt möjligt att tilldela en analogingång till en temperaturgivare eller 1V-enhet (rökdetektor, differenstrycktransmitter eller liknande) om ändringar skulle behöva utföras på plats. Digitalingångar (9 st i standardutförande) kan användas för flera olika typer av brandlarm, tryckknapp för drift, närvarogivare, spjällindikationer, andra larm m.m. Specialfunktioner programmeras enkelt via PLC-gränssnitt eller kan ordnas av Air-Site på kort tid. GreenManager innehåller 4 st förmonterade tryckgivare med genomföringsnipplar på utsidan för enkel åtkomst. Dessa används i de flesta fall för tryckindikering av till-/frånluftsfilter samt reglering av tryck i till- /frånluftskanal. De kan även användas för flödesmätning vid till-/frånluftsfläktar om aggregatet skall regleras till konstant flöde. I de fall kanaltryckreglering tillämpas använder Air-Site analoga differenstrycktransmittrar vid fläktarna, vilket innebär totalt 6 st tryckgivare i ett GreenManager standardsystem. tekniskt innehåll utan skriftlig notis. 46 Till innehållsförteckning

47 Driftkort OBS! Exempel - Kundspecifik konfiguration erhålls från GreenMaster Application UTE-GT31 ST76 XX,x C GT41 FF1 VVX1 GS71 GP7 XXX Pa (Ö/S) ST75 GT71 GP1 Flöde F ST1 (Ö/S) XX,x C Filter GP71 XXX Pa XX % GF4 XX m 3 /s r: XX % GF41 XX m 3 /s TF1 XX % Filter GT4 XX,x C (Ö/S) GT81 XX,x C VB + P1 (ON/OFF) GT11 B: XX,x C Ä: XX,x C XX,x C GX78 B: XXX Pa Ä: XXX Pa GP11 B: XXX Pa Ä: XXX Pa Flöde T Lägenheter SV31 XX % Styrning Aggregatet styrs via DUC (GreenManager) till kontinuerlig drift. Start och stopp av aggregat sker via display på DUC (GreenManager). Vid uppstart av aggregat startar först FF1 samt VVX1 ökar till max återvinning under inställd tid (3 minuter). Därefter startar TF1 och aggregatet styrs till normal drift. Ramptid för fläktar anpassas till spjällställdonens öppningstider. Cirkulationspump P1 styrs via DUC (GreenManager) och är i drift vid låg utetemperatur eller vid värmebehov. Stoppad pump P1 motioneras 1 minut/dygn. Spjällställdon ST1 samt ST75 är öppna när aggregatet är i drift och stänger vid aggregatstopp. Spjällställdon ST76 är normalt stängt, men öppnar vid brand eller strömbortfall. TF1 och FF1 förreglas korsvis. Reglering GT11 reglerar via DUC (GreenManager) en utekompenserad (GT31) tilluftstemperatur (börvärde via kurva med 5 punkter). Vid värmebehov styr temperaturgivare GT11: öka varvtalet på VVX1 motor med -1 V, motsvarande -1% succesivt öppna SV31 för värmetillskott -1 V, motsvarande -1%. Vid kylbehov omvänd ordning. GT11 börvärde framledning m.h.t. inställd kurva. Tryckreglering Tryckgivare GP11 styr via utekompenserad (GT31) kurva TF1 EC-motor via -1 V så att inställt värde erhålls Tryckgivare GP1 styr via utekompenserad (GT31) kurva FF1 EC-motor via -1 V så att inställt värde erhålls Flödesgivarfunktion erhålls ur formeln: q = k p Där q=flöde, k=konstant, p=differenstrycket Verkningsgradsmätning: Verkningsgraden räknas ut enligt formeln: GT4-GT31/GT71-GT31 (alt. 1) Anm: Resultatet kan bli missvisande om GT71-GT31 < 5 C. tekniskt innehåll utan skriftlig notis. 47 Till innehållsförteckning Flöde H

48 Kylåtervinning: Om GT31 blir varmare än GT71 forceras VVX1 att gå på 1 % hastighet till dess att GT71 håller samma temperatur som GT31. Aggregatet återgår därefter till normal reglering. Larmer Larmlista specificeras i separat larmlista (nästa sida). Frysvakt GT81: A-Larm erhålls om temperaturen vid GT81 underskrider inställt värde. GT81 stoppar aggregat och styr SV31 att öppna 1 %. Utlöst överströmsskydd och/eller motorskydd cirkulationspump: A-Larm erhålls, fläktar stoppar samt spjällställdon ST1 stänger. Brandlarm via GT71: A-Larm erhålls då temperatur GT71 överstiger inställd temperatur. Brandfunktion prioriteras över frysskyddsstopp. Funktion enligt nedan: Frånluftsfläkt FF1 varvar upp till framräknat flöde (XX %) Tilluftsfläkt TF1 tvångskörs på inställt maxvarvtal (XX %) Evakueringsspjäll ST76 öppnar och brandspjäll ST75 stänger via fjäder (samma funktion sker även vid strömbortfall). SV31 regleras till 1 % (fullt öppen) omedelbart vid föreliggande brandlarm. Brandlarm via GX78: A-Larm erhålls vid utlöst rökdetektor GX78. Funktion enligt nedan: Fläktar FF1 samt TF1 stannar och spjäll ST75 samt ST1 stänger. (Brandfunktion via GT71 prioriteras framför brandfunktion via GX78). Motionsdrift ST75 samt ST76: Evakueringsspjäll ST76 och brandspjäll ST75 motioneras under sekunder 1 gång/varannan vecka kl 1.. Motionskörning innebär följande: Aggregat stannar. Evakueringsspjäll ST76 öppnar och brandspjäll ST75 stänger via fjäder (samma funktion sker även vid strömbortfall). Rotationsvakt LB-GS71: B-Larm erhålls om rotationsvakt LB-GS71 aktiveras. Tidsfördröjning enligt larmlista. Filtervakt: B-Larm erhålls när trycket överstiger inställt värde på LB-GP71 eller LB-GP7. Tidsfördröjning enligt larmlista. Fläktvakt: B-Larm erhålls om endera LB-TF1 eller LB-FF1 löser på fläktfel samt stoppar också den fläkt som inte har löst ut. Tidsfördröjning enligt larmlista. Låg verkningsgrad LB-VVX1: B-Larm erhålls om LB-VVX1 går på 1 % och verkningsgraden understiger inställt värde. Tidsfördröjning enligt larmlista. Avvikelse börvärde LB-GT11: B-Larm om larmgräns över-/underskrids med inställt värde. Tidsfördröjning enligt larmlista. Avvikelse börvärde LB-GP11 alt LB-GP1: B-Larm om larmgräns över-/underskrids med inställt värde. Tidsfördröjning enligt larmlista. tekniskt innehåll utan skriftlig notis. 48 Till innehållsförteckning

49 Larmlista Objekt Larm Larmklass Anm. GT71 Brand A Temp > 38 C GX78 Brand tilluft A Rökdetektor GT81 Frysskydd A Temp < 5 C TF1 FF1 VVX1 P1 Överströms-/ Motorskydd GP71 Smutsigt tilluftsfilter B Tryck > Pa Tidsfördröjning 6 h GP7 Smutsigt frånluftsfilter B Tryck > Pa Tidsfördröjning 6 h TF1 Driftfel B Tidsfördröjning 3 min FF1 Driftfel B Tidsfördröjning 3 min GS71 Rotationsvakt B Tidsfördröjning 5 min GT11 Regleravvikelse B ± 3 C Tidsfördröjning 1 h ST75 Spjäll i fel läge B Kontinuerlig övervakning ST76 Spjäll i fel läge B Kontinuerlig övervakning VVX1 Låg verkningsgrad B Verkningsgrad < 3 % Tidsfördröjning 1 h GP11 Regleravvikelse B ± 3 Pa Tidsfördröjning 1 h GP1 Regleravvikelse B ± 3 Pa Tidsfördröjning 1 h A tekniskt innehåll utan skriftlig notis. 49 Till innehållsförteckning

50 Driftkort GreenMaster XXL OBS! Exempel - Kundspecifik konfiguration erhålls från GreenMaster Application GT43 FF1 GP73 XXX Pa VVX1 ST11 XX % GT71 GP7 XXX Pa ST7 (Ö/S) ST71 GP1 GX71 Flöde F XX,x C GP71 XXX Pa GF4 XX % XX m 3 /s GT41 XX,x C VERKN. GRAD XX % ST1.1 ST1. ST1.3 ST1.4 XX,x C TF1 GF41 XX m 3 /s XX % GT4 XX,x C (Ö/S) + RES. FÖR EV. FRAMTIDA VB B: XXX Pa Ä: XXX Pa GT11 B: XX,x C Ä: XX,x C GX7 GP11 B: XXX Pa Ä: XXX Pa Flöde T Lägenheter Styrning Aggregatet styrs via DUC (GreenManager) till kontinuerlig drift. Start och stopp av aggregat sker via display på DUC (GreenManager). Ramptid för fläktar anpassas till spjällställdonens öppningstider. Spjällställdon ST1 samt ST71 är öppna när aggregatet är i drift och stänger vid aggregatstopp. Spjällställdon ST7 är normalt stängt, men öppnar vid brand eller strömbortfall. TF1 och FF1 förreglas korsvis via larm. Reglering GT11 reglerar via DUC (GreenManager) en utekompenserad (GT41) tilluftstemperatur (börvärde via kurva med ett antal brytpunkter). Vid värmebehov reglerar temperaturgivare GT11 att successivt stänga ST11 med -1 V, motsvarande - 1%. Vid kylbehov omvänd ordning. GT11 börvärde framledning m.h.t. kurva) Tryckreglering Tryckgivare GP11 styr via utekompenserad (GT41) kurva TF1 EC-motor via -1 V så att inställt värde erhålls Tryckgivare GP1 styr via utekompenserad (GT41) kurva FF1 EC-motor via -1 V så att inställt värde erhålls Flödesgivarfunktion erhålls ur formeln: q = k p där q=flöde, k=konstant, p=differenstrycket. Verkningsgradsmätning: Verkningsgraden räknas ut enligt formeln: GT4-GT41/GT71-GT41 (alt. 1) Anm: Resultatet kan bli missvisande om GT71-GT41 < 5 C. Utlöst överströmsskydd: A-Larm erhålls, fläktar stoppar samt spjällställdon ST1 och ST71 stänger. tekniskt innehåll utan skriftlig notis. 5 Till innehållsförteckning

51 Brandlarm via GT71, GX71 och/eller GX7: A-Larm erhålls då temperatur GT71 överstiger inställd temperatur eller via rökdetektion vid GX71 eller GX7. Funktion enligt följande: Frånluftsfläkt FF1 varvar upp till framräknat flöde (XX %) Tilluftsfläkt TF1 stannar Spjäll ST7 öppnar och spjäll ST71 stänger via fjäder (samma funktion sker även vid strömbortfall). Motionsdrift brandspjäll: Spjäll ST71 samt ST73 motioneras under sekunder 1 gång/varannan vecka kl 1.. Motionskörning innebär följande: Aggregat LBXX stannar. Spjäll ST7 öppnar och spjäll ST71 stänger via fjäder (samma funktion sker även vid strömbortfall). Sektionsavfrostning: Ett sektionsavfrostningssystem är monterat vid värmeväxlaren i aggregatet. Avfrostning sker genom att ST1.1 till ST1.4 stänger en spjällmotor åt gången. Tidsintervall per sektion är 1 minuter (inställbart). Avfrostningen startar vid -4 C (inställbart). B-Larm erhålls om trycket överstiger inställt värde vid GP73. Spjällställdon ST11 och ST1.1 till ST1.4 stänger samt TF1 stoppar för att undvika nedisning. Tidsfördröjning enligt larmlista. Filtervakt: B-Larm erhålls när trycket överstiger inställt värde på GP71 eller GP7. Tidsfördröjning enligt larmlista. Fläktvakt: B-Larm erhålls om endera TF1 eller FF1 löser på fläktfel samt stoppar också den fläkt som inte har löst ut. Tidsfördröjning enligt larmlista. Låg verkningsgrad VVX1: B-Larm erhålls om VVX1 går på 1 % och verkningsgraden understiger inställt värde. Tidsfördröjning enligt larmlista. Avvikelse börvärde GT11: B-Larm om larmgräns över-/underskrids med inställt värde. Tidsfördröjning enligt larmlista. Avvikelse börvärde GP11 alt GP1: B-Larm om larmgräns över-/underskrids med inställt värde. Tidsfördröjning enligt larmlista. tekniskt innehåll utan skriftlig notis. 51 Till innehållsförteckning

52 Driftkort Brandgasspjällshantering via GreenManager OBS! Exempel - Kundspecifik konfiguration erhålls från Air-Site ST77 GX77 ST71 GX71 ST73 GX73 Fläktrum plan 7 GX7 Hiss plan 7 Trapphus plan 7 ST7 ST74 VVS-rum plan 1 Elrum Plan 1 Förråd Plan 1 Styrning Brandskydd: Då rökdetektor GX71 och/eller GX73 indikerar rök stänger brandgasspjäll ST71 och ST73. Då rökdetektor GX7 indikerar rök stänger brandgasspjäll ST7 och ST74. Då takmonterad rökdetektor GX77 indikerar rök stänger brandgasspjäll ST77. Motionsdrift Samtliga brandgasspjäll motioneras 1 gång/vecka kl 1., vardag. Larm avges via återföringssignal vid spjäll i fel läge. Kontinuerlig övervakning, vilket innebär att larmindikering kan ske närsomhelst på dygnet. Se exempel på larmlista på nästa sida. tekniskt innehåll utan skriftlig notis. 5 Till innehållsförteckning

53 Larmlista Brand Objekt Larm Larmklass Anm. GX71, GX73 Rökdetektor A GX71, GX73 Rökdetektor servicelarm B GX71, GX73 Rökdetektor slingfel B ST71, ST73 Spjäll i fel läge B GX7 Rökdetektor A GX7 Rökdetektor servicelarm B GX7 Rökdetektor slingfel B ST7, ST74 Spjäll i fel läge B GX77 Rökdetektor A GX77 Rökdetektor servicelarm B GX77 Rökdetektor slingfel B ST77 Spjäll i fel läge B tekniskt innehåll utan skriftlig notis. 53 Till innehållsförteckning

54 Driftkort GreenMaster C-T OBS! Exempel - Kundspecifik konfiguration erhålls från GreenMaster Application FF6 FF7 FF8 FF9 UTE-GT31 XX,x C TA7-GX41 ST1 GP71 XXX Pa TA7- TF1 GT41 TA7-GX4 TA7-GX43 (Ö/S) Filter + RES. FÖR EV. FRAMTIDA VB GF11 XX m 3 /s XX % XX,x C GX41/GX4 Blixtljus TA7-GX44 GX43/GX44 Blixtljus Olle Nystedts Plats Lilla Hökegatan, Borgargatan Garage Styrning Aggregat styrs till kontinuerlig drift via DUC (placerad på aggregat). Spjällställdon ST1 öppnar när fläkt TF1 startar och stänger när fläkt stannar. DUC avlämnar forceringssignal via Modbus TCP till takfläktar FF6-FF9 när någon eller flera av CO/CO -givare GX41-GX44 indikerar hög CO/CO -halt i garage. Samtidigt varvar aggregat upp till forceringsflöde (tilluft) i garage (inställbart). Om normal CO/CO -halt ej uppnåtts efter inställd tid startas betjänande blixtljus och larm avges Reglering Flödesgivarfunktion GF11 styr TF1 EC-motor via -1 V så att inställt värde erhålls. Larmlista Objekt Larm Larmklass Anm. TF1 Driftfel B Tidsfördröjning 5 min GP71 Filterlarm B Tidsfördröjning 36 min GX41 GX4 GX43 GX44 Hög nivå CO/CO B Tidsfördröjning 15 min, automatisk återställning tekniskt innehåll utan skriftlig notis. 54 Till innehållsförteckning

55 Driftkort GreenMaster C-F OBS! Exempel - Kundspecifik konfiguration erhålls från GreenMaster Application LB8-ST73 (Ö/S) LB8-ST74 (Ö/S) LB8-GP71 LB8-ST71 (Ö/S) LB8-STXX (Ö/S) LB8-STXX (Ö/S) LB8-STXX (Ö/S) Elrum Förråd Undercentral LB8-GX71 LB8-VÅB - LB8-ST7 LB8-ST75 LB8-GX7 Flöde F LB8-FF1 LB8-GF41 Filter (Ö/S) (Ö/S) Lägenheter LB8-STXX (Ö/S) Förråd Trapphus 115 LB8-STXX (Ö/S) Förråd Trapphus 113 Styrning: Aggregatet startas/stoppas manuellt via tryckknapp på operatörspanelen. Frånluftsfläkt FF1 är inställd på kontinuerlig drift. Flödesreglering: Flödesgivare LB8-GF41 styr LB8-FF1 EC-motor via -1 V så att inställt värde erhålls Flödesgivarfunktionen erhålls ur formeln: q = k p där q=flöde, k=konstant, p=differenstrycket). Brandlarm via GX7 eller GX7: A-Larm erhålls, fläkt FF1 varvar upp till inställt maxvarvtal och spjäll ST71 & ST73 öppnar medan ST74 och STXX stänger.brandspjäll STXX stänger vid rökdetektion i respektive förråd. Motionering av brandspjäll: Motionsdrift 1 gång varannan vecka kl. 9. (inställbart). Vid motionskörning av brandspjäll skall följande ske: o Spjällen styrs från normalläge till brandläge. Om indikering brandläge ej har erhållits efter motioneringstiden (inställbar, förinställd på 18 s) avbryts motionen, spjällen återgår till normalläge och larm avges. o Spjällen styrs från brandläge till normalläge. Om indikering normalläge ej har erhållits efter motioneringstiden (inställbar, förinställd på 18 s) avbryts motionen och larm avges. Avvikelse börvärde GF41: B-Larm om larmgräns över-/underskrider inställt värde. Tidsfördröjning 1 h (inställbart). Fläktvakt: B-larm erhålls samt fläkt LB8-FF1 stoppar. Tidsfördröjning 5 min. Filtervakt: B-larm erhålls när trycket överstiger inställt värde på LB8-GP71. Tidsfördröjning 6 h (inställbart). tekniskt innehåll utan skriftlig notis. 55 Till innehållsförteckning

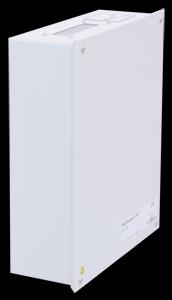

56 BlueManager förreglar fastighetens värmesystem BlueManager är en intelligent regulator för värmesystem. Den är programmerbar och anpassas enligt fastighetens specifikationer. Oavsett om det är radiatorsystem (värmevatten), varmvatten, kallvatten eller andra typer av värmesystem, kan BlueManager enkelt ställas in för önskade användningsområden. Med BlueManager kan upp till fyra pumpar startas och stoppas. Upp till hela fem styrventiler kan regleras oberoende av varandra och fyra temperaturgivare samt två tryckgivare kan användas på de sex analogingångarna. Ytterligare temperaturgivare eller tryckgivare för exempelvis mätning kan läsas in digitalt via fältbuss. Fyra inbyggda tryckgivare kan också användas vid behov. Intelligensen i BlueManager ligger inte bara i de olika anslutningsmöjligheterna. Regulatorerna i styrenheten kan kompenseras via kurvor med flera brytpunkter och samtidigt kaskadregleras med hjälp av referensgivare runt om i fastigheten. BlueManager minskar kostnaderna och samlar värmesystemens olika komponenter i en central knutpunkt. Alla viktiga parametrar kan givetvis anpassas och programmeras in i kundens överordnade SCADA-system. tekniskt innehåll utan skriftlig notis. 56 Till innehållsförteckning

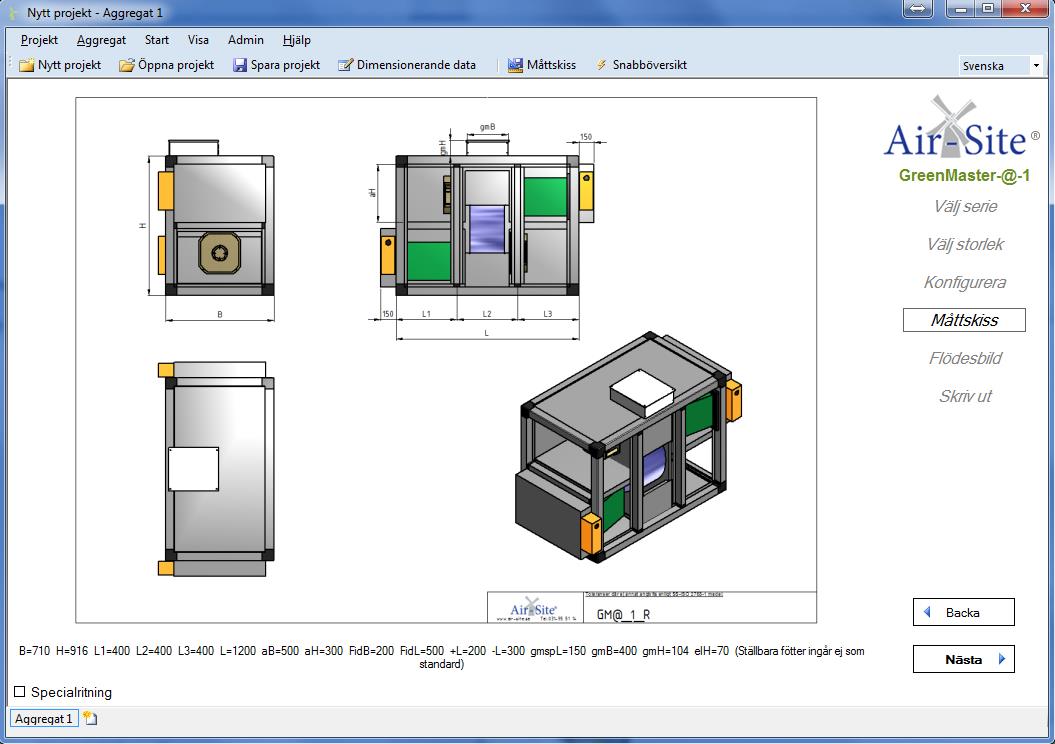

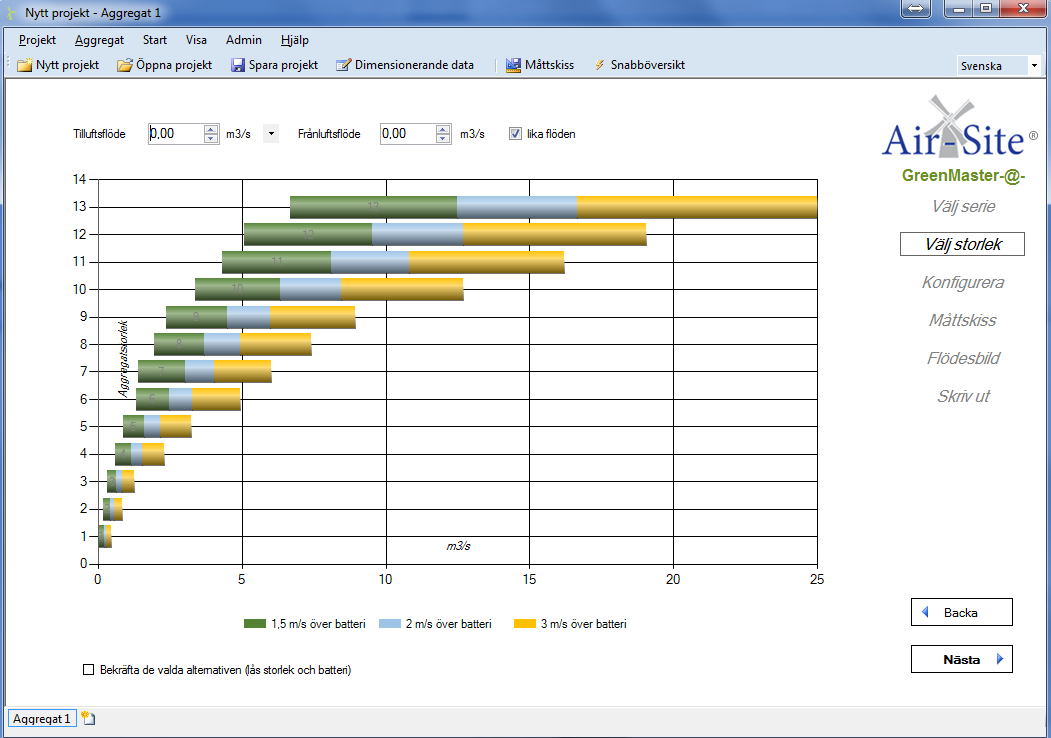

57 GreenMaster Application Aggregatvalsprogram Kan laddas ned på tekniskt innehåll utan skriftlig notis. 57 Till innehållsförteckning

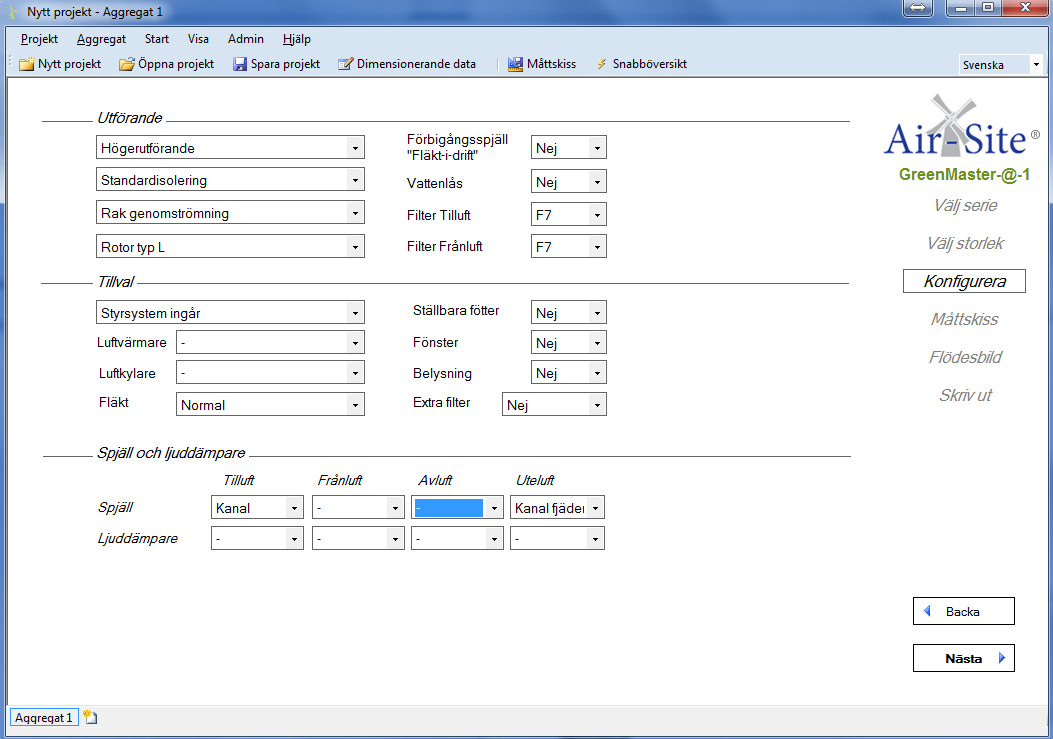

58 GreenMaster Application Aggregatvalsprogram Kan laddas ned på tekniskt innehåll utan skriftlig notis. 58 Till innehållsförteckning

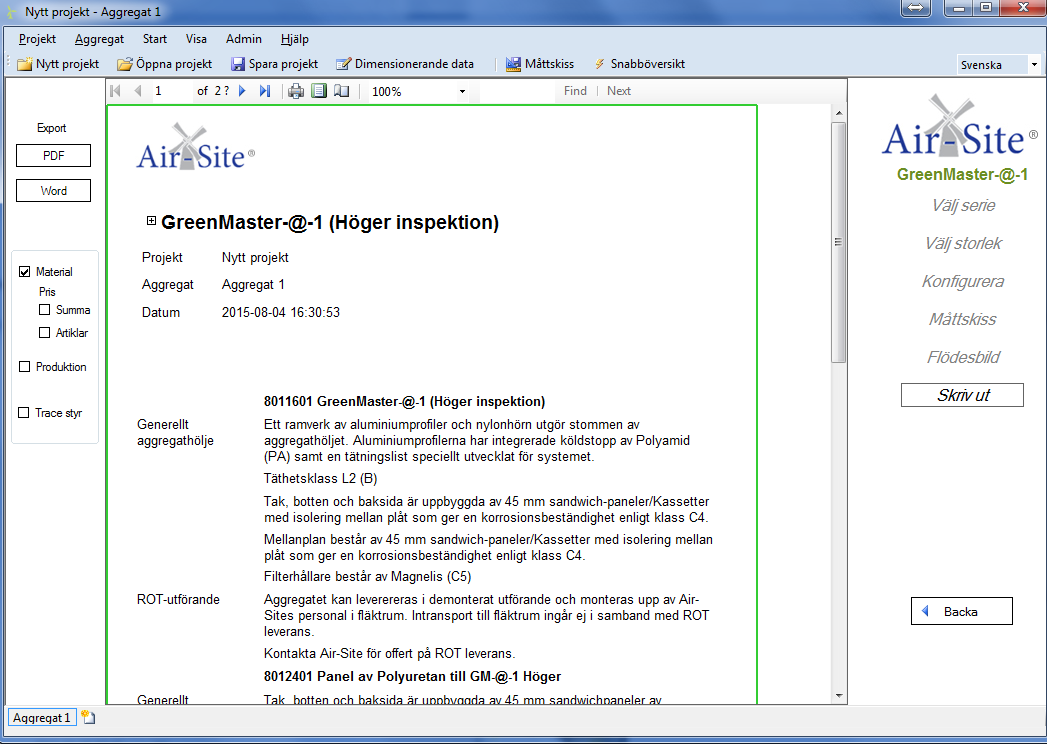

59 GreenMaster Application Aggregatvalsprogram Kan laddas ned på tekniskt innehåll utan skriftlig notis. 59 Till innehållsförteckning

60 GreenMaster Application Aggregatvalsprogram Kan laddas ned på tekniskt innehåll utan skriftlig notis. 6 Till innehållsförteckning

61 Air-Site AB Elementvägen 1, Lindome Tfn Fax
