1 GreenMaster HP PRODUKTKATALOG 2015

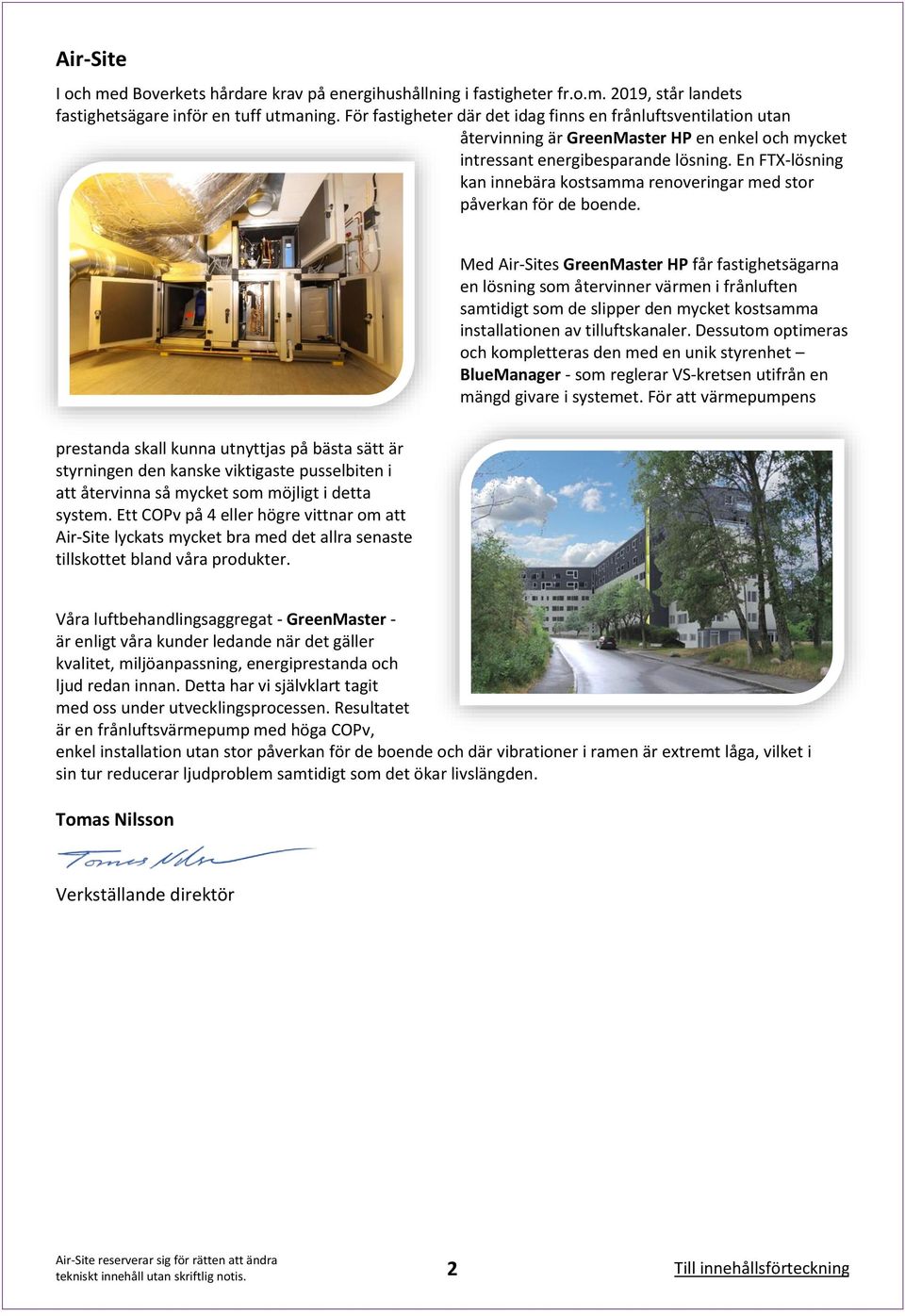

2 Air-Site I och med Boverkets hårdare krav på energihushållning i fastigheter fr.o.m. 2019, står landets fastighetsägare inför en tuff utmaning. För fastigheter där det idag finns en frånluftsventilation utan återvinning är GreenMaster HP en enkel och mycket intressant energibesparande lösning. En FTX-lösning kan innebära kostsamma renoveringar med stor påverkan för de boende. Med Air-Sites GreenMaster HP får fastighetsägarna en lösning som återvinner värmen i frånluften samtidigt som de slipper den mycket kostsamma installationen av tilluftskanaler. Dessutom optimeras och kompletteras den med en unik styrenhet BlueManager - som reglerar VS-kretsen utifrån en mängd givare i systemet. För att värmepumpens prestanda skall kunna utnyttjas på bästa sätt är styrningen den kanske viktigaste pusselbiten i att återvinna så mycket som möjligt i detta system. Ett COPv på 4 eller högre vittnar om att Air-Site lyckats mycket bra med det allra senaste tillskottet bland våra produkter. Våra luftbehandlingsaggregat - GreenMaster - är enligt våra kunder ledande när det gäller kvalitet, miljöanpassning, energiprestanda och ljud redan innan. Detta har vi självklart tagit med oss under utvecklingsprocessen. Resultatet är en frånluftsvärmepump med höga COPv, enkel installation utan stor påverkan för de boende och där vibrationer i ramen är extremt låga, vilket i sin tur reducerar ljudproblem samtidigt som det ökar livslängden. Tomas Nilsson Verkställande direktör tekniskt innehåll utan skriftlig notis. 2 Till innehållsförteckning

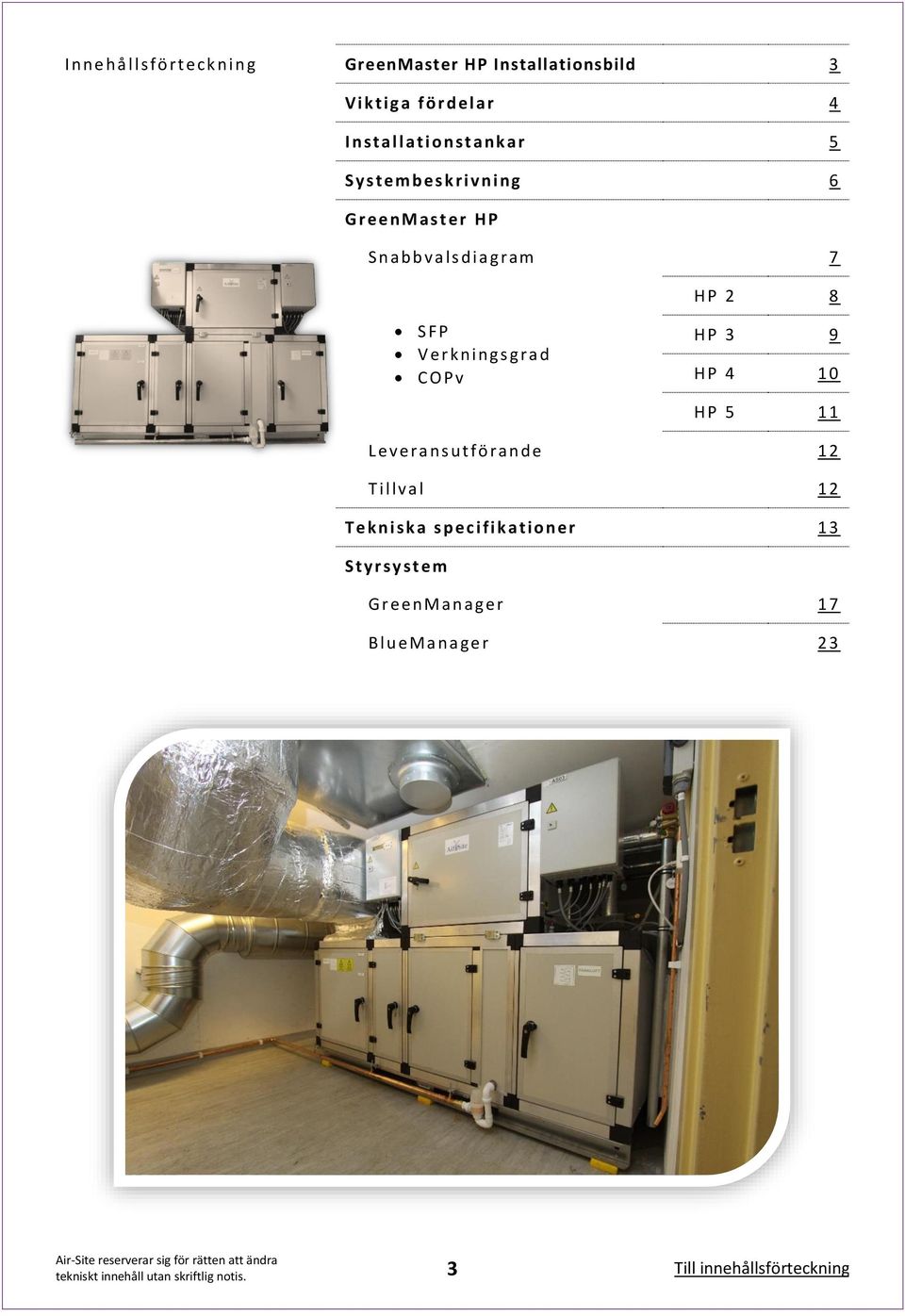

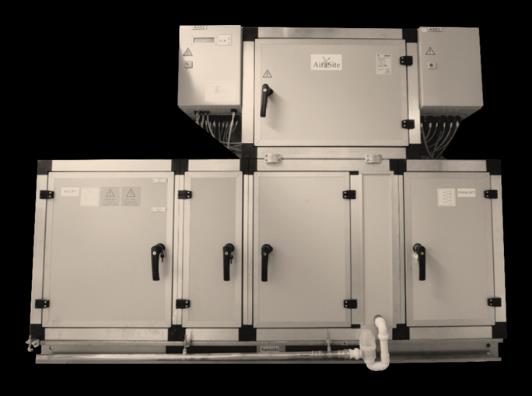

3 I n n e h å l l sförteck n i n g GreenMaster HP Installationsbild 3 V i k tiga fördel ar 4 I n stallati o n stankar 5 S y stembes k riv ni n g 6 G r e e n M as t er HP S n a b b v a ls d i a g ram 7 H P 2 8 SFP V e r k ni n g s g r a d C OP v H P 3 9 H P 4 10 H P 5 11 L ev eransut fö r a n de 12 T i l lv a l 12 T e k ni s k a s p ecifi k a ti on e r 13 S t yrsy stem G r ee n Manage r 17 B l u em a n a ge r 23 tekniskt innehåll utan skriftlig notis. 3 Till innehållsförteckning

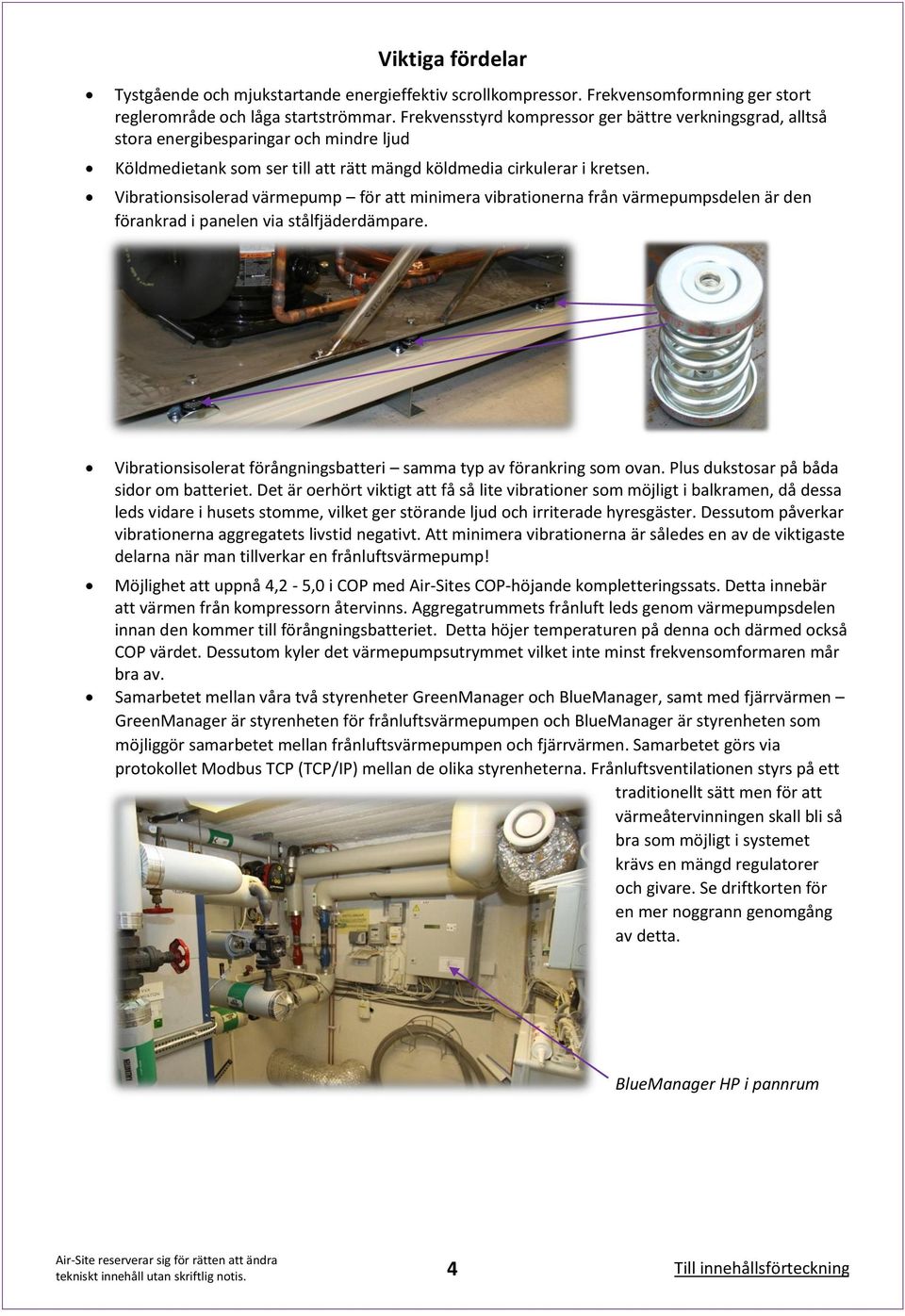

4 Viktiga fördelar Tystgående och mjukstartande energieffektiv scrollkompressor. Frekvensomformning ger stort reglerområde och låga startströmmar. Frekvensstyrd kompressor ger bättre verkningsgrad, alltså stora energibesparingar och mindre ljud Köldmedietank som ser till att rätt mängd köldmedia cirkulerar i kretsen. Vibrationsisolerad värmepump för att minimera vibrationerna från värmepumpsdelen är den förankrad i panelen via stålfjäderdämpare. Vibrationsisolerat förångningsbatteri samma typ av förankring som ovan. Plus dukstosar på båda sidor om batteriet. Det är oerhört viktigt att få så lite vibrationer som möjligt i balkramen, då dessa leds vidare i husets stomme, vilket ger störande ljud och irriterade hyresgäster. Dessutom påverkar vibrationerna aggregatets livstid negativt. Att minimera vibrationerna är således en av de viktigaste delarna när man tillverkar en frånluftsvärmepump! Möjlighet att uppnå 4,2-5,0 i COP med Air-Sites COP-höjande kompletteringssats. Detta innebär att värmen från kompressorn återvinns. Aggregatrummets frånluft leds genom värmepumpsdelen innan den kommer till förångningsbatteriet. Detta höjer temperaturen på denna och därmed också COP värdet. Dessutom kyler det värmepumpsutrymmet vilket inte minst frekvensomformaren mår bra av. Samarbetet mellan våra två styrenheter GreenManager och BlueManager, samt med fjärrvärmen GreenManager är styrenheten för frånluftsvärmepumpen och BlueManager är styrenheten som möjliggör samarbetet mellan frånluftsvärmepumpen och fjärrvärmen. Samarbetet görs via protokollet Modbus TCP (TCP/IP) mellan de olika styrenheterna. Frånluftsventilationen styrs på ett traditionellt sätt men för att värmeåtervinningen skall bli så bra som möjligt i systemet krävs en mängd regulatorer och givare. Se driftkorten för en mer noggrann genomgång av detta. BlueManager HP i pannrum tekniskt innehåll utan skriftlig notis. 4 Till innehållsförteckning

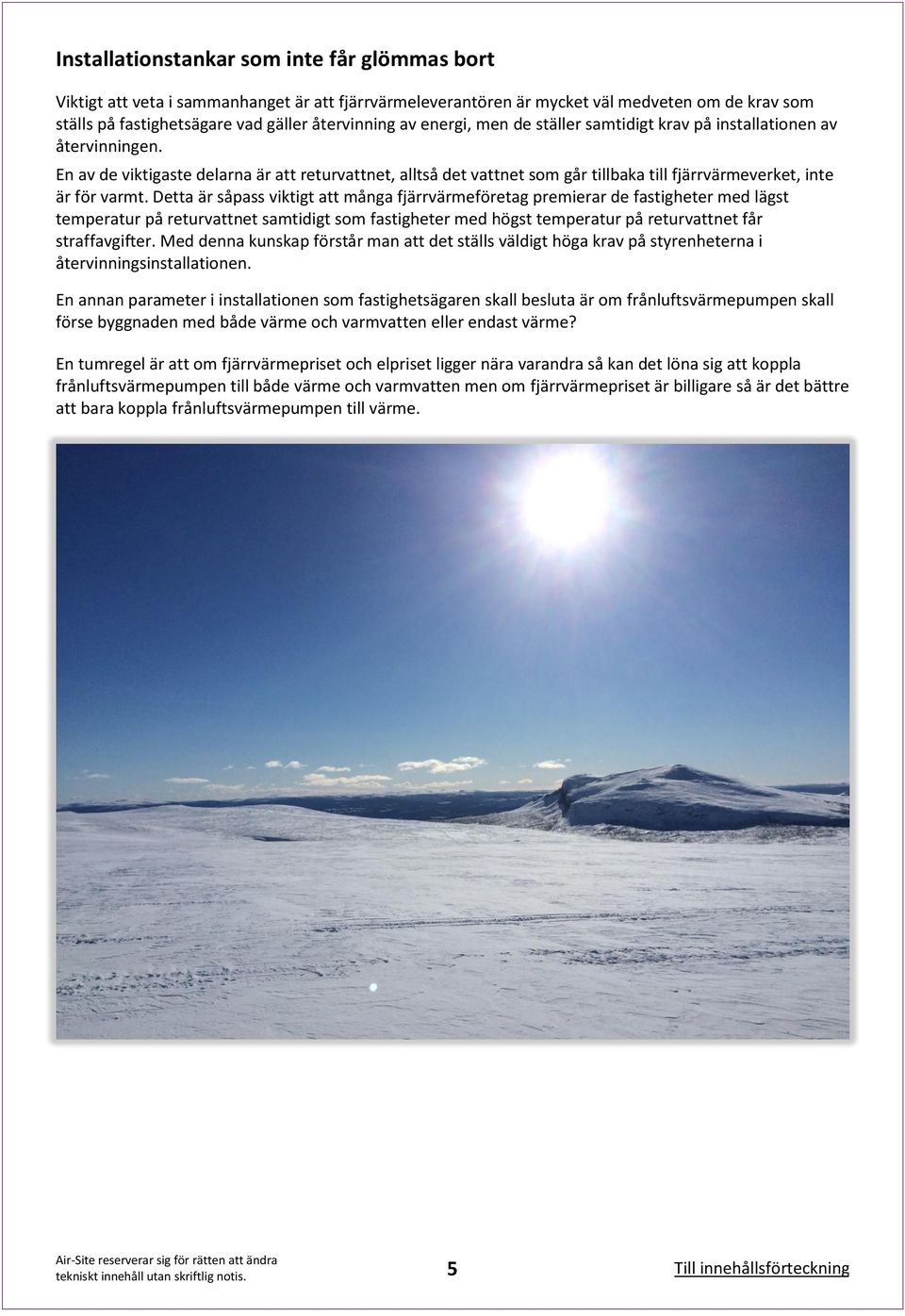

5 Installationstankar som inte får glömmas bort Viktigt att veta i sammanhanget är att fjärrvärmeleverantören är mycket väl medveten om de krav som ställs på fastighetsägare vad gäller återvinning av energi, men de ställer samtidigt krav på installationen av återvinningen. En av de viktigaste delarna är att returvattnet, alltså det vattnet som går tillbaka till fjärrvärmeverket, inte är för varmt. Detta är såpass viktigt att många fjärrvärmeföretag premierar de fastigheter med lägst temperatur på returvattnet samtidigt som fastigheter med högst temperatur på returvattnet får straffavgifter. Med denna kunskap förstår man att det ställs väldigt höga krav på styrenheterna i återvinningsinstallationen. En annan parameter i installationen som fastighetsägaren skall besluta är om frånluftsvärmepumpen skall förse byggnaden med både värme och varmvatten eller endast värme? En tumregel är att om fjärrvärmepriset och elpriset ligger nära varandra så kan det löna sig att koppla frånluftsvärmepumpen till både värme och varmvatten men om fjärrvärmepriset är billigare så är det bättre att bara koppla frånluftsvärmepumpen till värme. tekniskt innehåll utan skriftlig notis. 5 Till innehållsförteckning

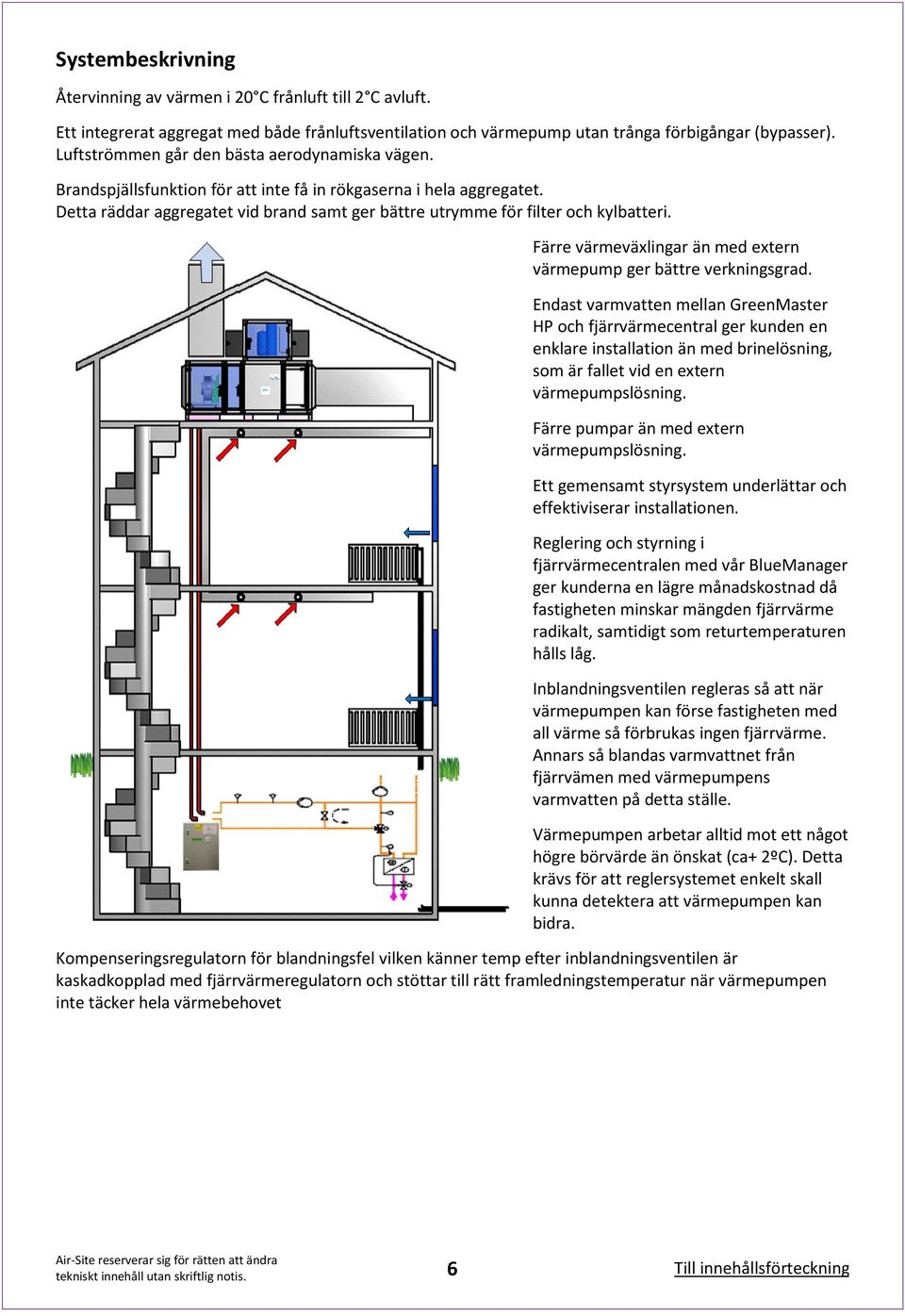

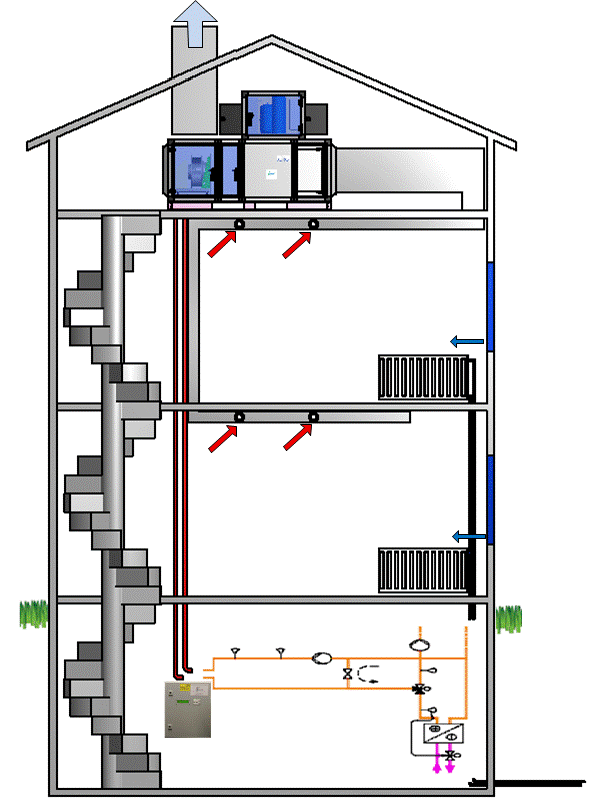

6 Systembeskrivning Återvinning av värmen i 20 C frånluft till 2 C avluft. Ett integrerat aggregat med både frånluftsventilation och värmepump utan trånga förbigångar (bypasser). Luftströmmen går den bästa aerodynamiska vägen. Brandspjällsfunktion för att inte få in rökgaserna i hela aggregatet. Detta räddar aggregatet vid brand samt ger bättre utrymme för filter och kylbatteri. Färre värmeväxlingar än med extern värmepump ger bättre verkningsgrad. Endast varmvatten mellan GreenMaster HP och fjärrvärmecentral ger kunden en enklare installation än med brinelösning, som är fallet vid en extern värmepumpslösning. Färre pumpar än med extern värmepumpslösning. Ett gemensamt styrsystem underlättar och effektiviserar installationen. Reglering och styrning i fjärrvärmecentralen med vår BlueManager ger kunderna en lägre månadskostnad då fastigheten minskar mängden fjärrvärme radikalt, samtidigt som returtemperaturen hålls låg. Inblandningsventilen regleras så att när värmepumpen kan förse fastigheten med all värme så förbrukas ingen fjärrvärme. Annars så blandas varmvattnet från fjärrvämen med värmepumpens varmvatten på detta ställe. Värmepumpen arbetar alltid mot ett något högre börvärde än önskat (ca+ 2ºC). Detta krävs för att reglersystemet enkelt skall kunna detektera att värmepumpen kan bidra. Kompenseringsregulatorn för blandningsfel vilken känner temp efter inblandningsventilen är kaskadkopplad med fjärrvärmeregulatorn och stöttar till rätt framledningstemperatur när värmepumpen inte täcker hela värmebehovet tekniskt innehåll utan skriftlig notis. 6 Till innehållsförteckning

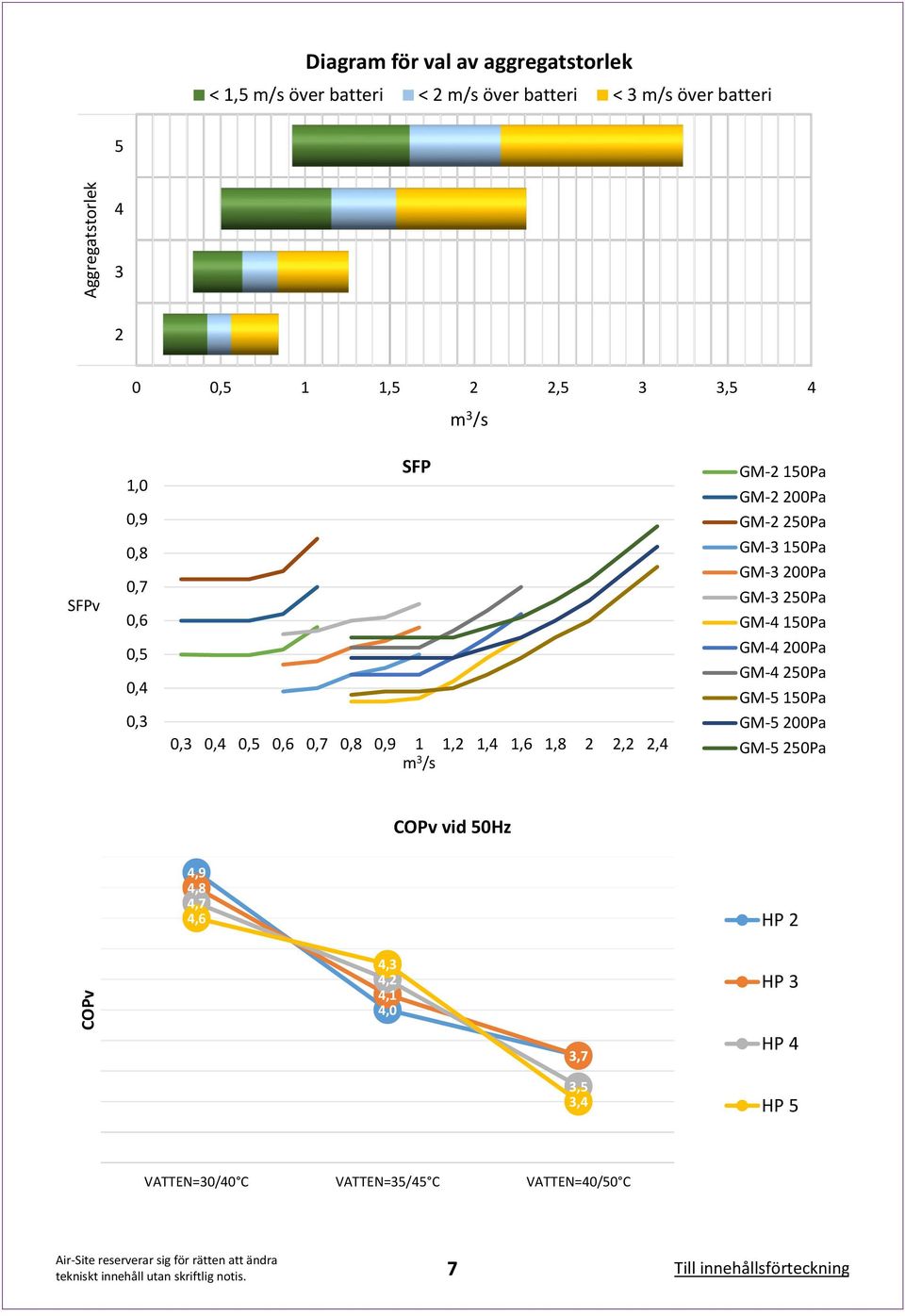

7 COPv Aggregatstorlek Diagram för val av aggregatstorlek < 1,5 m/s över batteri < 2 m/s över batteri < 3 m/s över batteri ,5 1 1,5 2 2,5 3 3,5 4 m 3 /s SFPv 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 SFP 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,2 1,4 1,6 1,8 2 2,2 2,4 m 3 /s GM-2 150Pa GM-2 200Pa GM-2 250Pa GM-3 150Pa GM-3 200Pa GM-3 250Pa GM-4 150Pa GM-4 200Pa GM-4 250Pa GM-5 150Pa GM-5 200Pa GM-5 250Pa COPv vid 50Hz 4,9 4,8 4,7 4,6 HP 2 4,3 4,2 4,1 4,0 HP 3 3,7 HP 4 3,5 3,4 HP 5 VATTEN=30/40 C VATTEN=35/45 C VATTEN=40/50 C tekniskt innehåll utan skriftlig notis. 7 Till innehållsförteckning

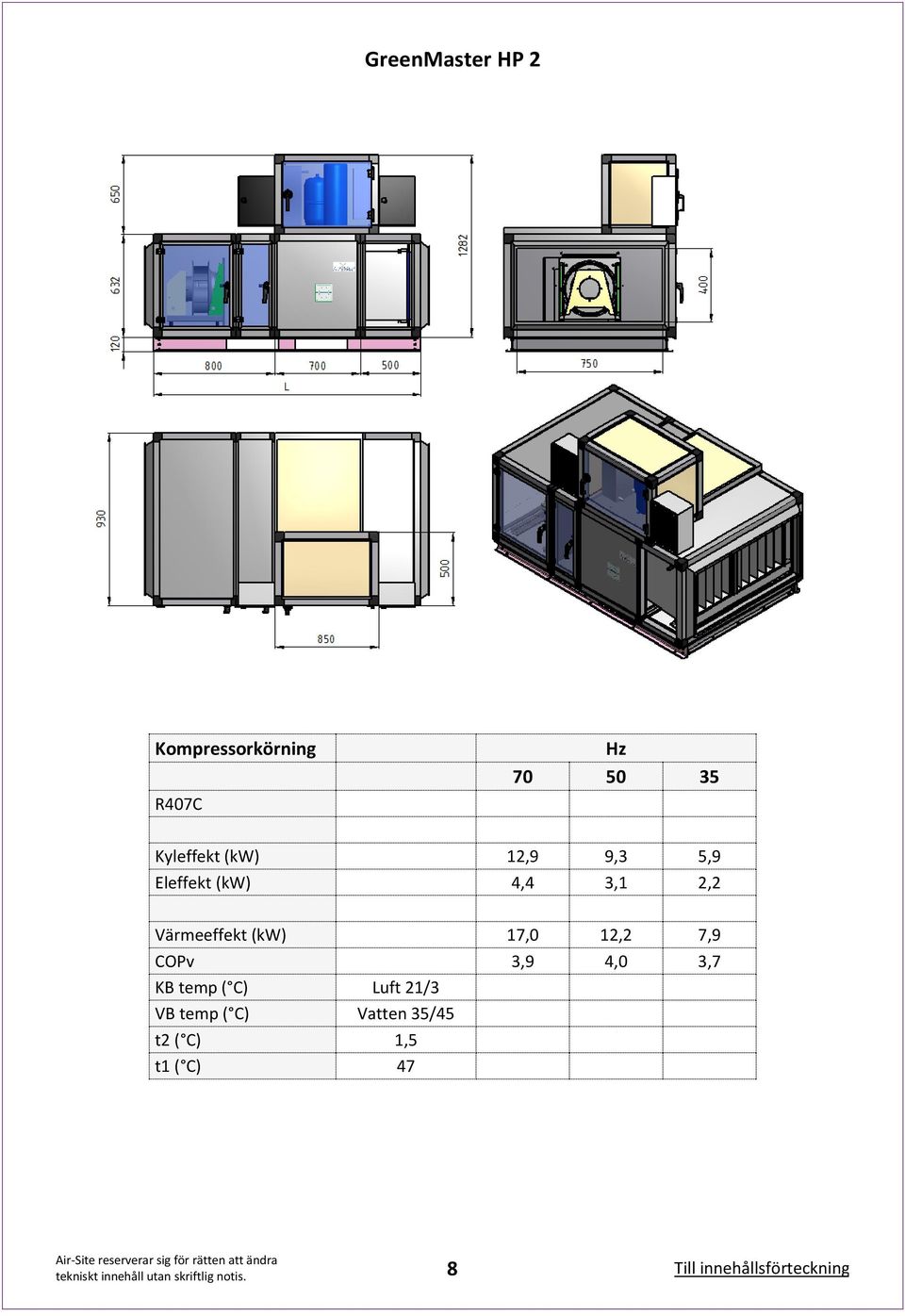

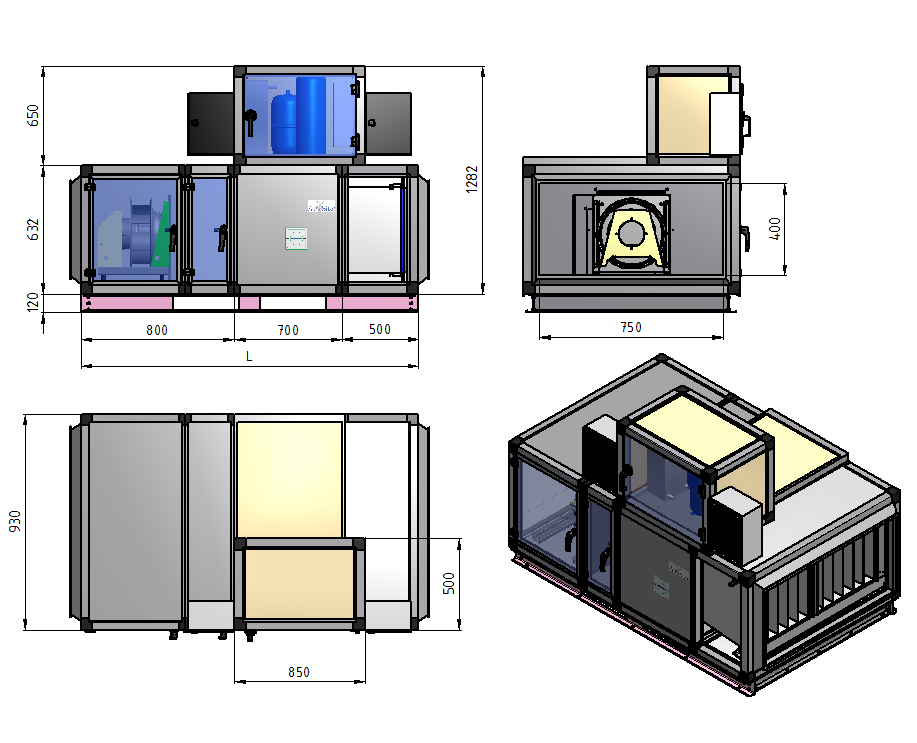

8 GreenMaster HP 2 Kompressorkörning R407C Hz Kyleffekt (kw) 12,9 9,3 5,9 Eleffekt (kw) 4,4 3,1 2,2 Värmeeffekt (kw) 17,0 12,2 7,9 COPv 3,9 4,0 3,7 KB temp ( C) Luft 21/3 VB temp ( C) Vatten 35/45 t2 ( C) 1,5 t1 ( C) 47 tekniskt innehåll utan skriftlig notis. 8 Till innehållsförteckning

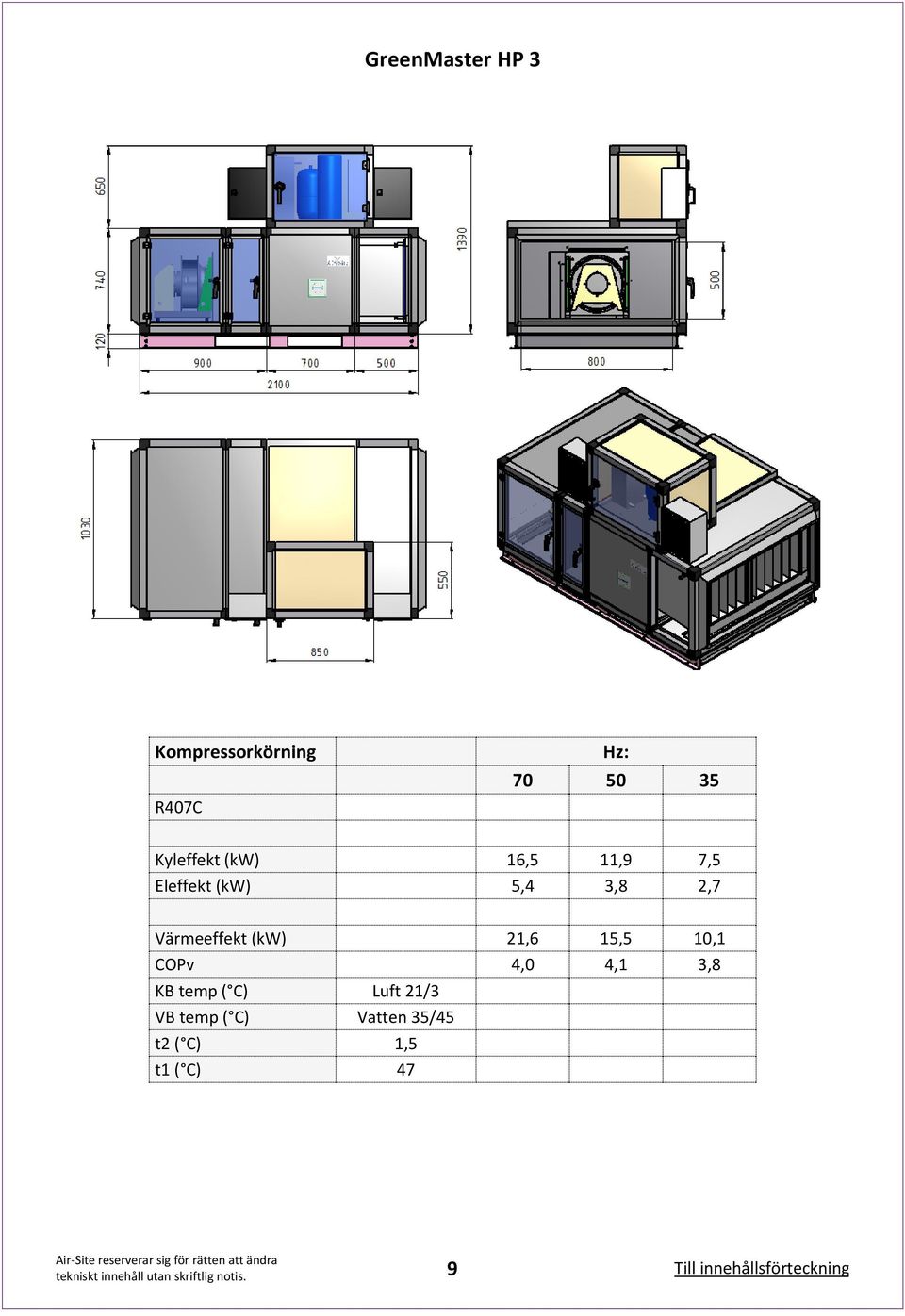

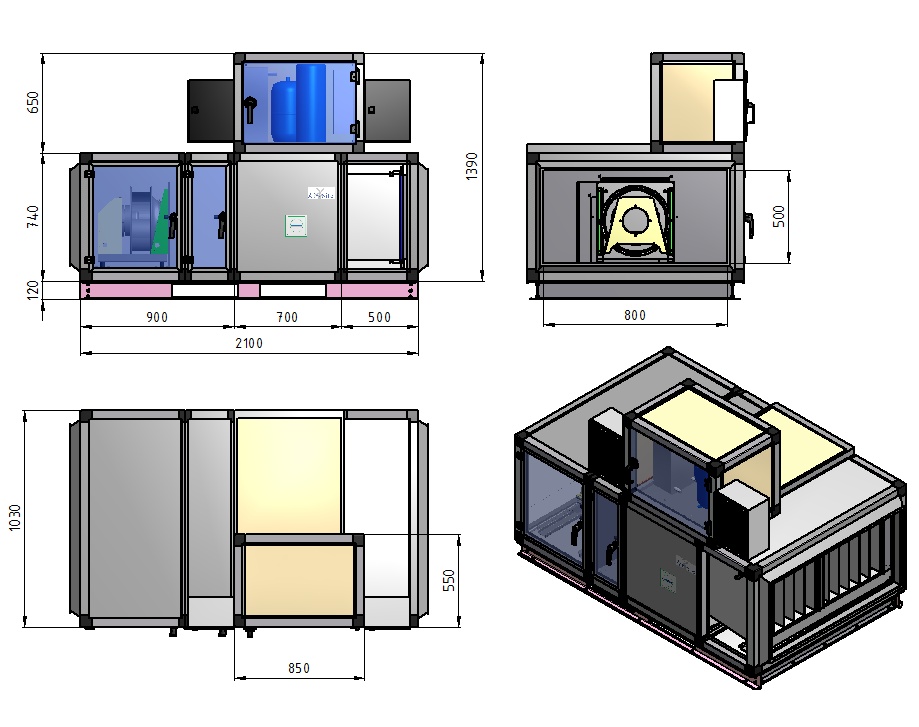

9 GreenMaster HP 3 Kompressorkörning R407C Hz: Kyleffekt (kw) 16,5 11,9 7,5 Eleffekt (kw) 5,4 3,8 2,7 Värmeeffekt (kw) 21,6 15,5 10,1 COPv 4,0 4,1 3,8 KB temp ( C) Luft 21/3 VB temp ( C) Vatten 35/45 t2 ( C) 1,5 t1 ( C) 47 tekniskt innehåll utan skriftlig notis. 9 Till innehållsförteckning

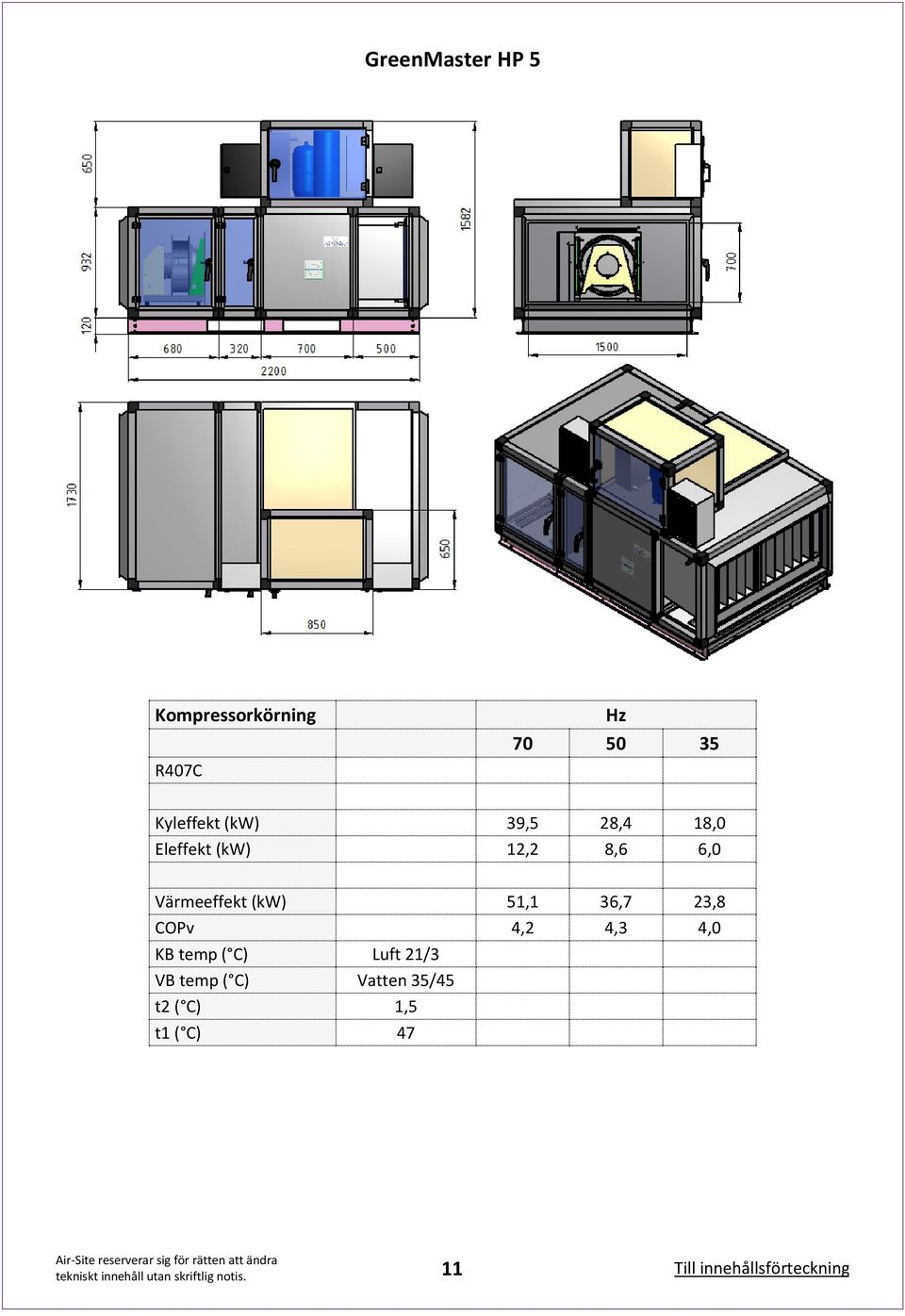

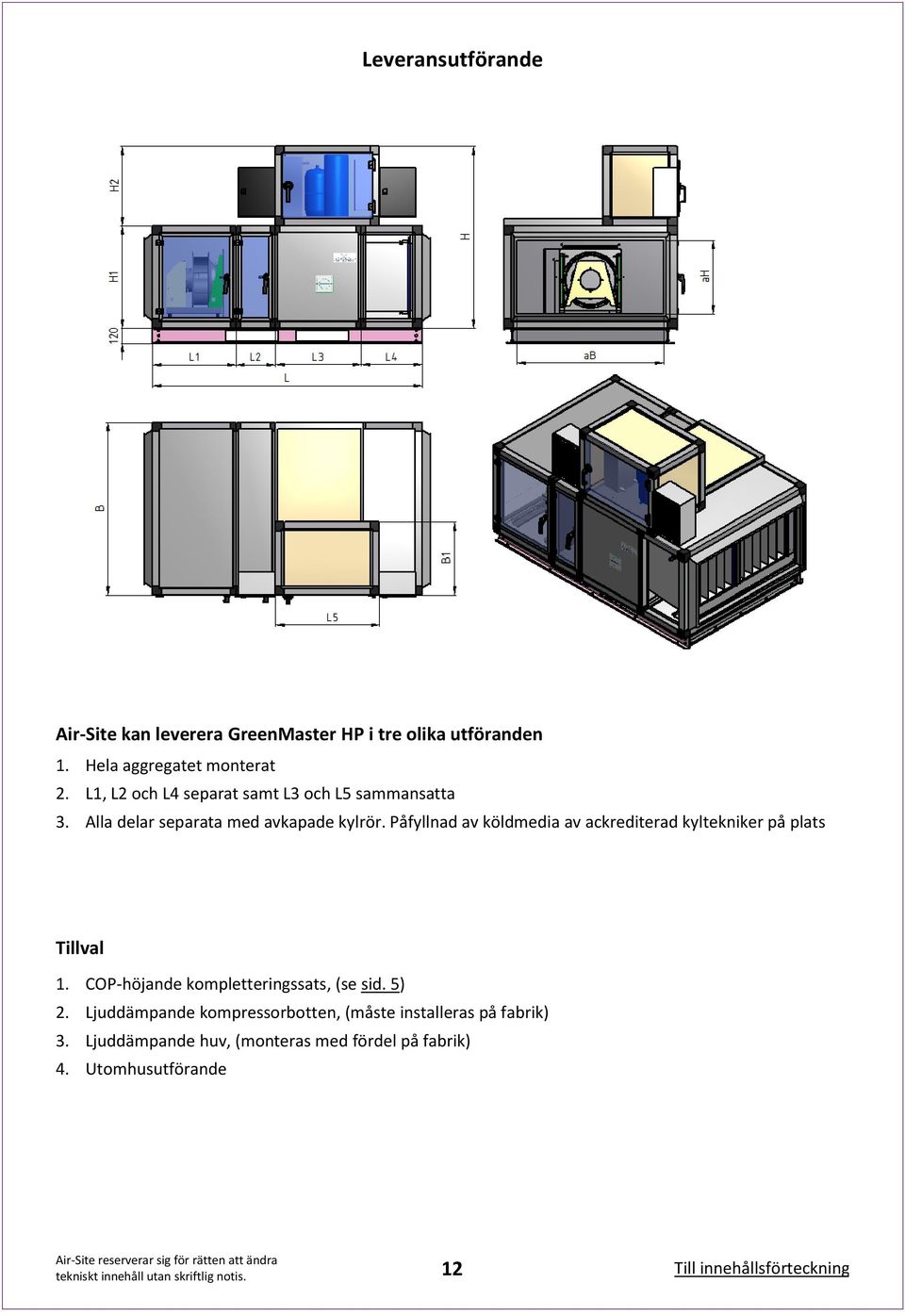

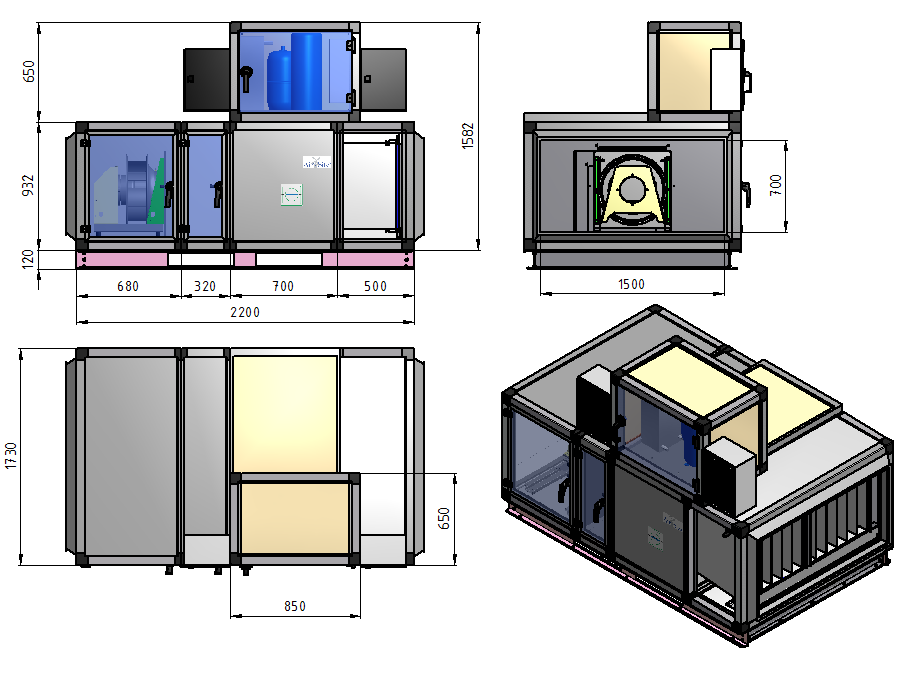

12 Leveransutförande Air-Site kan leverera GreenMaster HP i tre olika utföranden 1. Hela aggregatet monterat 2. L1, L2 och L4 separat samt L3 och L5 sammansatta 3. Alla delar separata med avkapade kylrör. Påfyllnad av köldmedia av ackrediterad kyltekniker på plats Tillval 1. COP-höjande kompletteringssats, (se sid. 5) 2. Ljuddämpande kompressorbotten, (måste installeras på fabrik) 3. Ljuddämpande huv, (monteras med fördel på fabrik) 4. Utomhusutförande tekniskt innehåll utan skriftlig notis. 12 Till innehållsförteckning

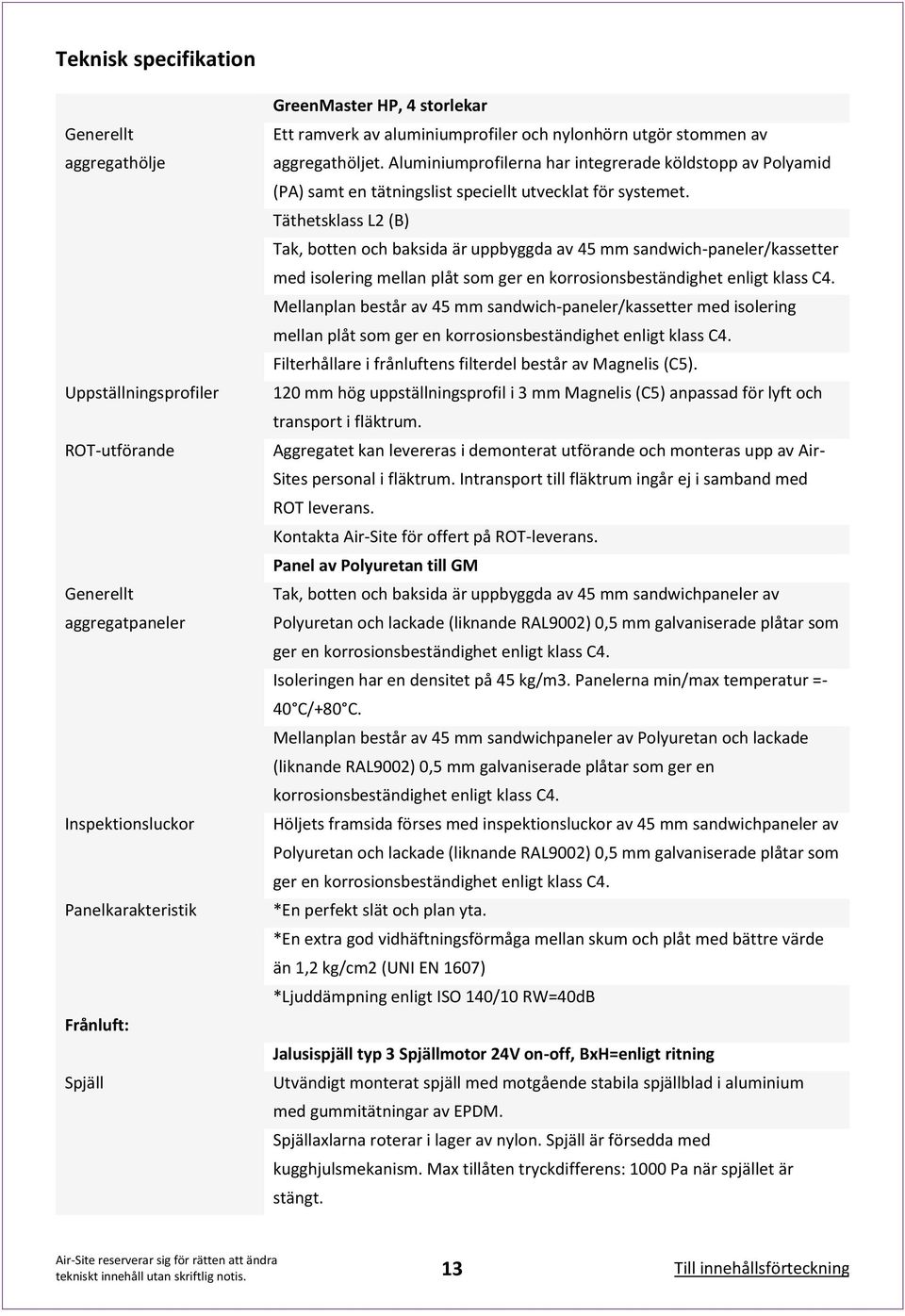

13 Teknisk specifikation Generellt aggregathölje Uppställningsprofiler ROT-utförande Generellt aggregatpaneler Inspektionsluckor Panelkarakteristik Frånluft: Spjäll GreenMaster HP, 4 storlekar Ett ramverk av aluminiumprofiler och nylonhörn utgör stommen av aggregathöljet. Aluminiumprofilerna har integrerade köldstopp av Polyamid (PA) samt en tätningslist speciellt utvecklat för systemet. Täthetsklass L2 (B) Tak, botten och baksida är uppbyggda av 45 mm sandwich-paneler/kassetter med isolering mellan plåt som ger en korrosionsbeständighet enligt klass C4. Mellanplan består av 45 mm sandwich-paneler/kassetter med isolering mellan plåt som ger en korrosionsbeständighet enligt klass C4. Filterhållare i frånluftens filterdel består av Magnelis (C5). 120 mm hög uppställningsprofil i 3 mm Magnelis (C5) anpassad för lyft och transport i fläktrum. Aggregatet kan levereras i demonterat utförande och monteras upp av Air- Sites personal i fläktrum. Intransport till fläktrum ingår ej i samband med ROT leverans. Kontakta Air-Site för offert på ROT-leverans. Panel av Polyuretan till GM Tak, botten och baksida är uppbyggda av 45 mm sandwichpaneler av Polyuretan och lackade (liknande RAL9002) 0,5 mm galvaniserade plåtar som ger en korrosionsbeständighet enligt klass C4. Isoleringen har en densitet på 45 kg/m3. Panelerna min/max temperatur =- 40 C/+80 C. Mellanplan består av 45 mm sandwichpaneler av Polyuretan och lackade (liknande RAL9002) 0,5 mm galvaniserade plåtar som ger en korrosionsbeständighet enligt klass C4. Höljets framsida förses med inspektionsluckor av 45 mm sandwichpaneler av Polyuretan och lackade (liknande RAL9002) 0,5 mm galvaniserade plåtar som ger en korrosionsbeständighet enligt klass C4. *En perfekt slät och plan yta. *En extra god vidhäftningsförmåga mellan skum och plåt med bättre värde än 1,2 kg/cm2 (UNI EN 1607) *Ljuddämpning enligt ISO 140/10 RW=40dB Jalusispjäll typ 3 Spjällmotor 24V on-off, BxH=enligt ritning Utvändigt monterat spjäll med motgående stabila spjällblad i aluminium med gummitätningar av EPDM. Spjällaxlarna roterar i lager av nylon. Spjäll är försedda med kugghjulsmekanism. Max tillåten tryckdifferens: 1000 Pa när spjället är stängt. tekniskt innehåll utan skriftlig notis. 13 Till innehållsförteckning

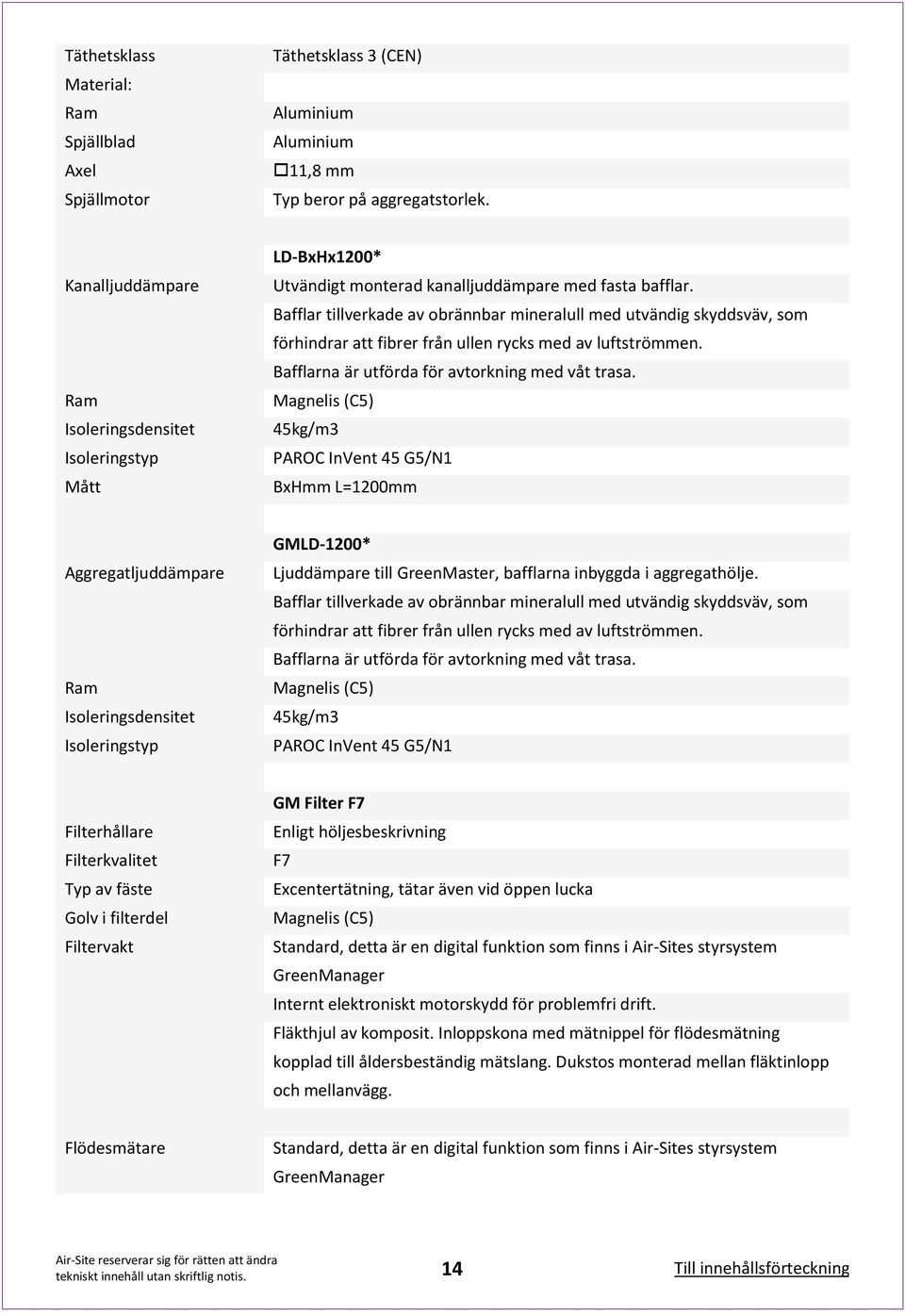

14 Täthetsklass Material: Ram Spjällblad Axel Spjällmotor Täthetsklass 3 (CEN) Aluminium Aluminium 11,8 mm Typ beror på aggregatstorlek. Kanalljuddämpare Ram Isoleringsdensitet Isoleringstyp Mått LD-BxHx1200* Utvändigt monterad kanalljuddämpare med fasta bafflar. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Magnelis (C5) 45kg/m3 PAROC InVent 45 G5/N1 BxHmm L=1200mm Aggregatljuddämpare Ram Isoleringsdensitet Isoleringstyp GMLD-1200* Ljuddämpare till GreenMaster, bafflarna inbyggda i aggregathölje. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Magnelis (C5) 45kg/m3 PAROC InVent 45 G5/N1 Filterhållare Filterkvalitet Typ av fäste Golv i filterdel Filtervakt GM Filter F7 Enligt höljesbeskrivning F7 Excentertätning, tätar även vid öppen lucka Magnelis (C5) Standard, detta är en digital funktion som finns i Air-Sites styrsystem GreenManager Internt elektroniskt motorskydd för problemfri drift. Fläkthjul av komposit. Inloppskona med mätnippel för flödesmätning kopplad till åldersbeständig mätslang. Dukstos monterad mellan fläktinlopp och mellanvägg. Flödesmätare Standard, detta är en digital funktion som finns i Air-Sites styrsystem GreenManager tekniskt innehåll utan skriftlig notis. 14 Till innehållsförteckning

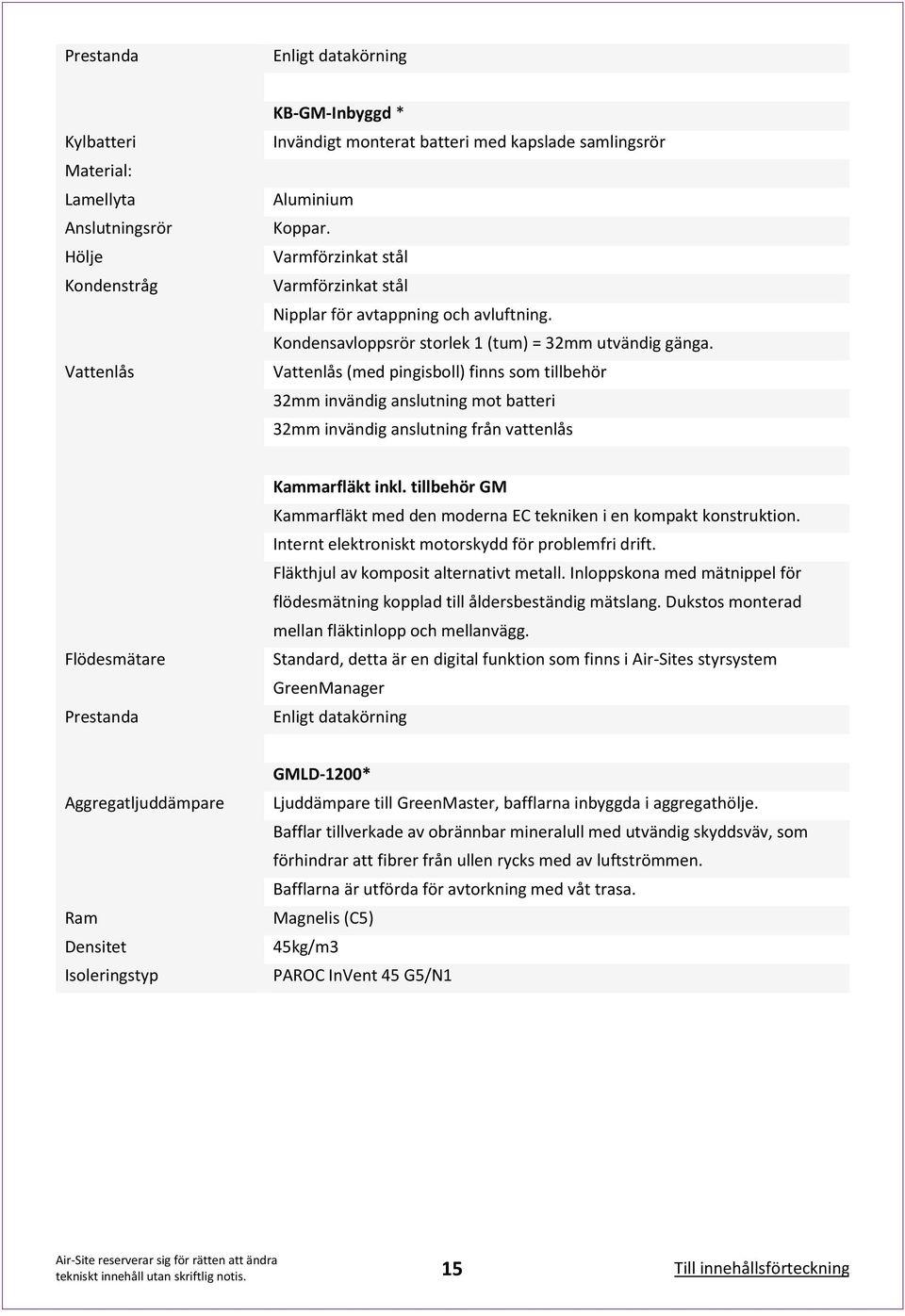

15 Prestanda Enligt datakörning Kylbatteri Material: Lamellyta Anslutningsrör Hölje Kondenstråg Vattenlås KB-GM-Inbyggd * Invändigt monterat batteri med kapslade samlingsrör Aluminium Koppar. Varmförzinkat stål Varmförzinkat stål Nipplar för avtappning och avluftning. Kondensavloppsrör storlek 1 (tum) = 32mm utvändig gänga. Vattenlås (med pingisboll) finns som tillbehör 32mm invändig anslutning mot batteri 32mm invändig anslutning från vattenlås Flödesmätare Prestanda Kammarfläkt inkl. tillbehör GM Kammarfläkt med den moderna EC tekniken i en kompakt konstruktion. Internt elektroniskt motorskydd för problemfri drift. Fläkthjul av komposit alternativt metall. Inloppskona med mätnippel för flödesmätning kopplad till åldersbeständig mätslang. Dukstos monterad mellan fläktinlopp och mellanvägg. Standard, detta är en digital funktion som finns i Air-Sites styrsystem GreenManager Enligt datakörning Aggregatljuddämpare Ram Densitet Isoleringstyp GMLD-1200* Ljuddämpare till GreenMaster, bafflarna inbyggda i aggregathölje. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Magnelis (C5) 45kg/m3 PAROC InVent 45 G5/N1 tekniskt innehåll utan skriftlig notis. 15 Till innehållsförteckning

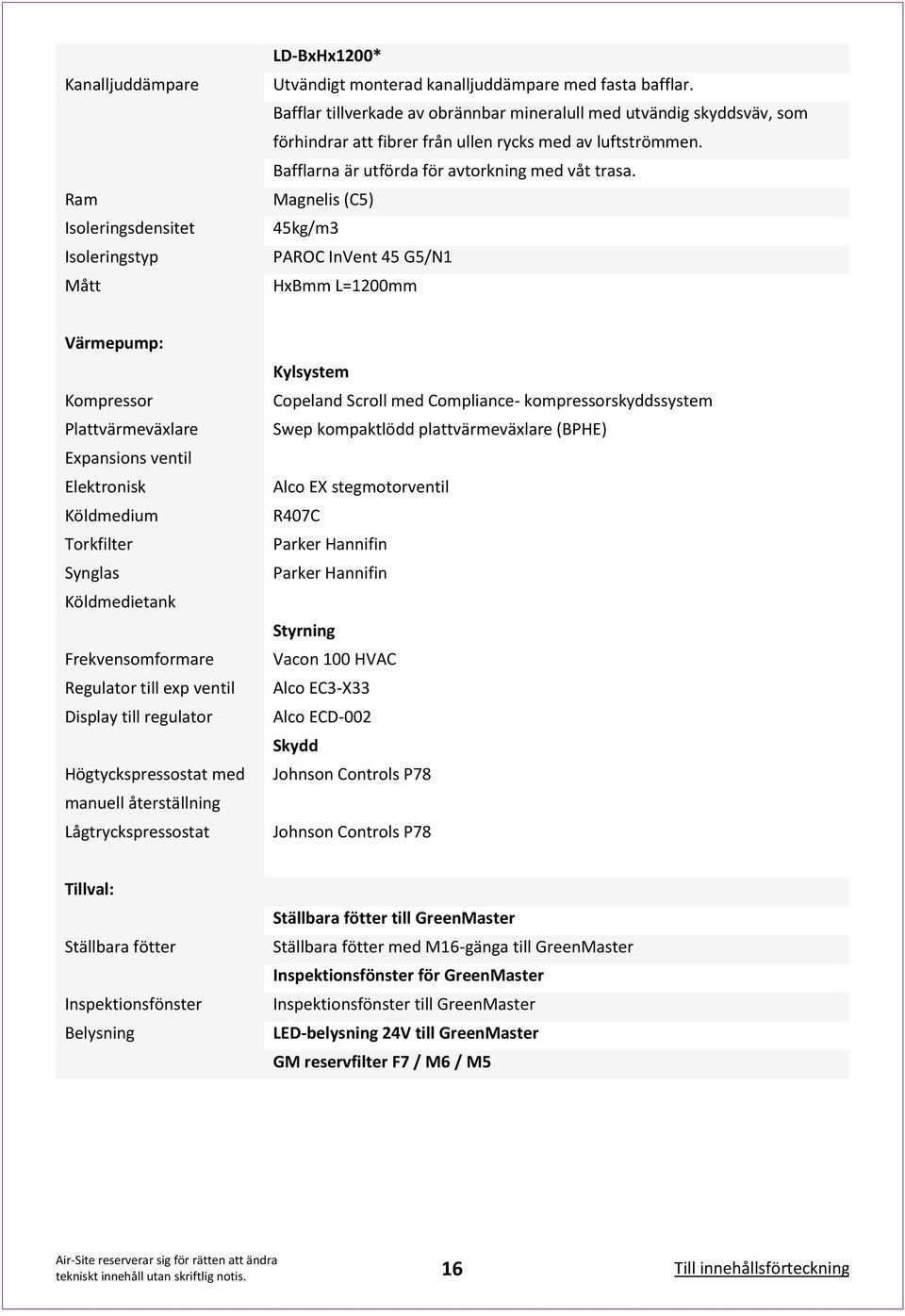

16 Kanalljuddämpare Ram Isoleringsdensitet Isoleringstyp Mått LD-BxHx1200* Utvändigt monterad kanalljuddämpare med fasta bafflar. Bafflar tillverkade av obrännbar mineralull med utvändig skyddsväv, som förhindrar att fibrer från ullen rycks med av luftströmmen. Bafflarna är utförda för avtorkning med våt trasa. Magnelis (C5) 45kg/m3 PAROC InVent 45 G5/N1 HxBmm L=1200mm Värmepump: Kompressor Plattvärmeväxlare Expansions ventil Elektronisk Köldmedium Torkfilter Synglas Köldmedietank Frekvensomformare Regulator till exp ventil Display till regulator Högtyckspressostat med manuell återställning Lågtryckspressostat Kylsystem Copeland Scroll med Compliance- kompressorskyddssystem Swep kompaktlödd plattvärmeväxlare (BPHE) Alco EX stegmotorventil R407C Parker Hannifin Parker Hannifin Styrning Vacon 100 HVAC Alco EC3-X33 Alco ECD-002 Skydd Johnson Controls P78 Johnson Controls P78 Tillval: Ställbara fötter Inspektionsfönster Belysning Ställbara fötter till GreenMaster Ställbara fötter med M16-gänga till GreenMaster Inspektionsfönster för GreenMaster Inspektionsfönster till GreenMaster LED-belysning 24V till GreenMaster GM reservfilter F7 / M6 / M5 tekniskt innehåll utan skriftlig notis. 16 Till innehållsförteckning

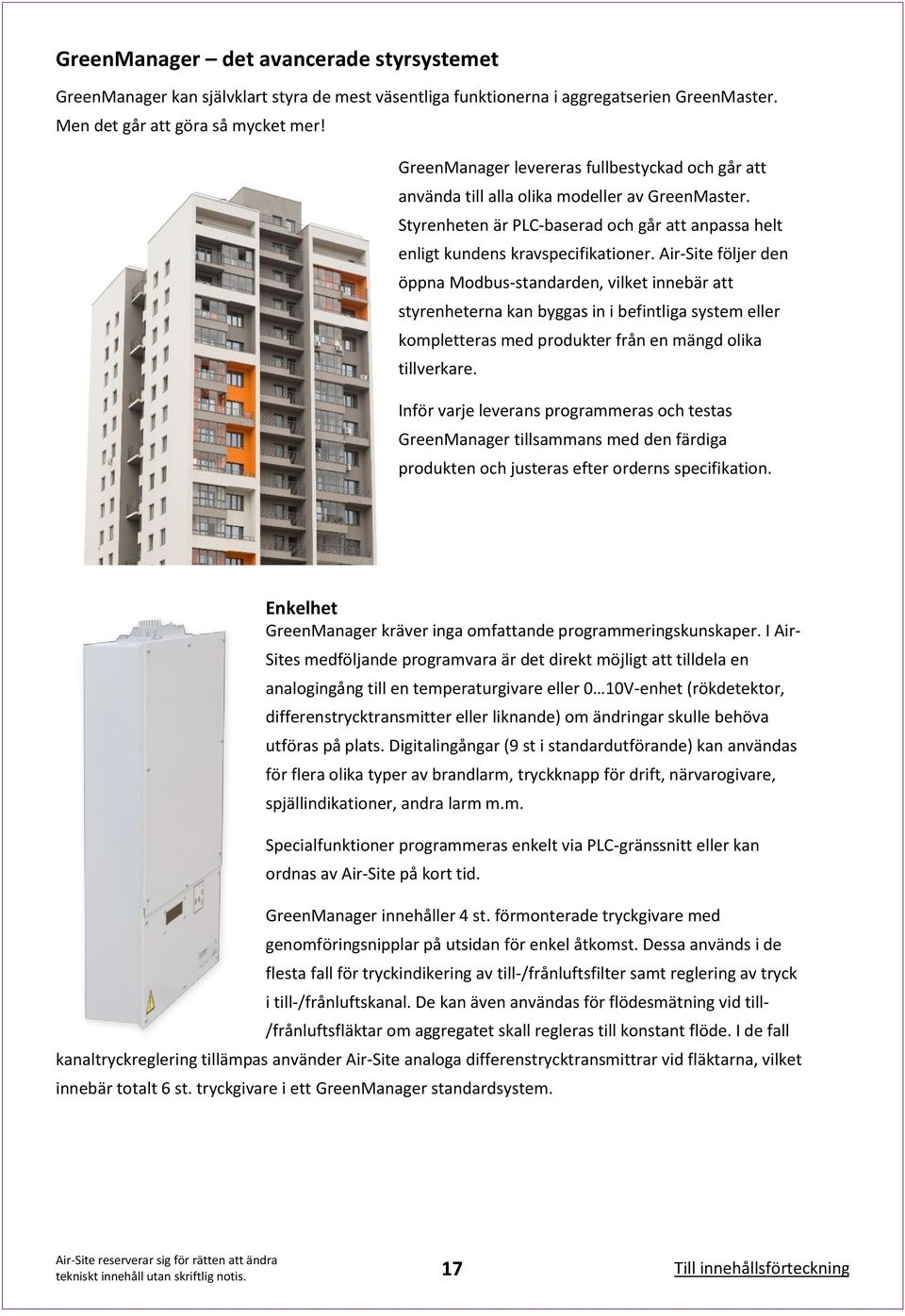

17 GreenManager det avancerade styrsystemet GreenManager kan självklart styra de mest väsentliga funktionerna i aggregatserien GreenMaster. Men det går att göra så mycket mer! GreenManager levereras fullbestyckad och går att använda till alla olika modeller av GreenMaster. Styrenheten är PLC-baserad och går att anpassa helt enligt kundens kravspecifikationer. Air-Site följer den öppna Modbus-standarden, vilket innebär att styrenheterna kan byggas in i befintliga system eller kompletteras med produkter från en mängd olika tillverkare. Inför varje leverans programmeras och testas GreenManager tillsammans med den färdiga produkten och justeras efter orderns specifikation. Enkelhet GreenManager kräver inga omfattande programmeringskunskaper. I Air- Sites medföljande programvara är det direkt möjligt att tilldela en analogingång till en temperaturgivare eller 0 10V-enhet (rökdetektor, differenstrycktransmitter eller liknande) om ändringar skulle behöva utföras på plats. Digitalingångar (9 st i standardutförande) kan användas för flera olika typer av brandlarm, tryckknapp för drift, närvarogivare, spjällindikationer, andra larm m.m. Specialfunktioner programmeras enkelt via PLC-gränssnitt eller kan ordnas av Air-Site på kort tid. GreenManager innehåller 4 st. förmonterade tryckgivare med genomföringsnipplar på utsidan för enkel åtkomst. Dessa används i de flesta fall för tryckindikering av till-/frånluftsfilter samt reglering av tryck i till-/frånluftskanal. De kan även användas för flödesmätning vid till- /frånluftsfläktar om aggregatet skall regleras till konstant flöde. I de fall kanaltryckreglering tillämpas använder Air-Site analoga differenstrycktransmittrar vid fläktarna, vilket innebär totalt 6 st. tryckgivare i ett GreenManager standardsystem. tekniskt innehåll utan skriftlig notis. 17 Till innehållsförteckning

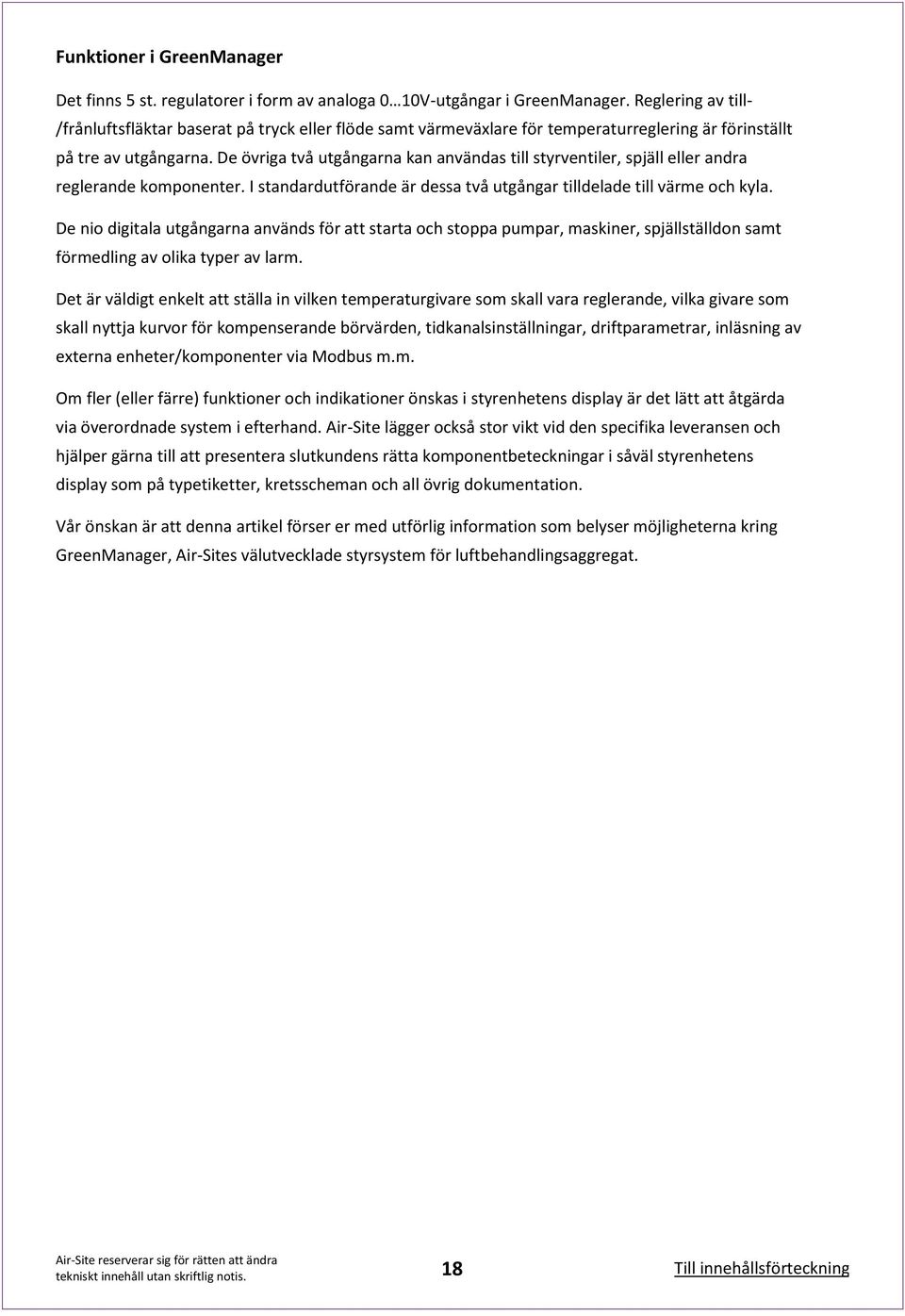

18 Funktioner i GreenManager Det finns 5 st. regulatorer i form av analoga 0 10V-utgångar i GreenManager. Reglering av till- /frånluftsfläktar baserat på tryck eller flöde samt värmeväxlare för temperaturreglering är förinställt på tre av utgångarna. De övriga två utgångarna kan användas till styrventiler, spjäll eller andra reglerande komponenter. I standardutförande är dessa två utgångar tilldelade till värme och kyla. De nio digitala utgångarna används för att starta och stoppa pumpar, maskiner, spjällställdon samt förmedling av olika typer av larm. Det är väldigt enkelt att ställa in vilken temperaturgivare som skall vara reglerande, vilka givare som skall nyttja kurvor för kompenserande börvärden, tidkanalsinställningar, driftparametrar, inläsning av externa enheter/komponenter via Modbus m.m. Om fler (eller färre) funktioner och indikationer önskas i styrenhetens display är det lätt att åtgärda via överordnade system i efterhand. Air-Site lägger också stor vikt vid den specifika leveransen och hjälper gärna till att presentera slutkundens rätta komponentbeteckningar i såväl styrenhetens display som på typetiketter, kretsscheman och all övrig dokumentation. Vår önskan är att denna artikel förser er med utförlig information som belyser möjligheterna kring GreenManager, Air-Sites välutvecklade styrsystem för luftbehandlingsaggregat. tekniskt innehåll utan skriftlig notis. 18 Till innehållsförteckning

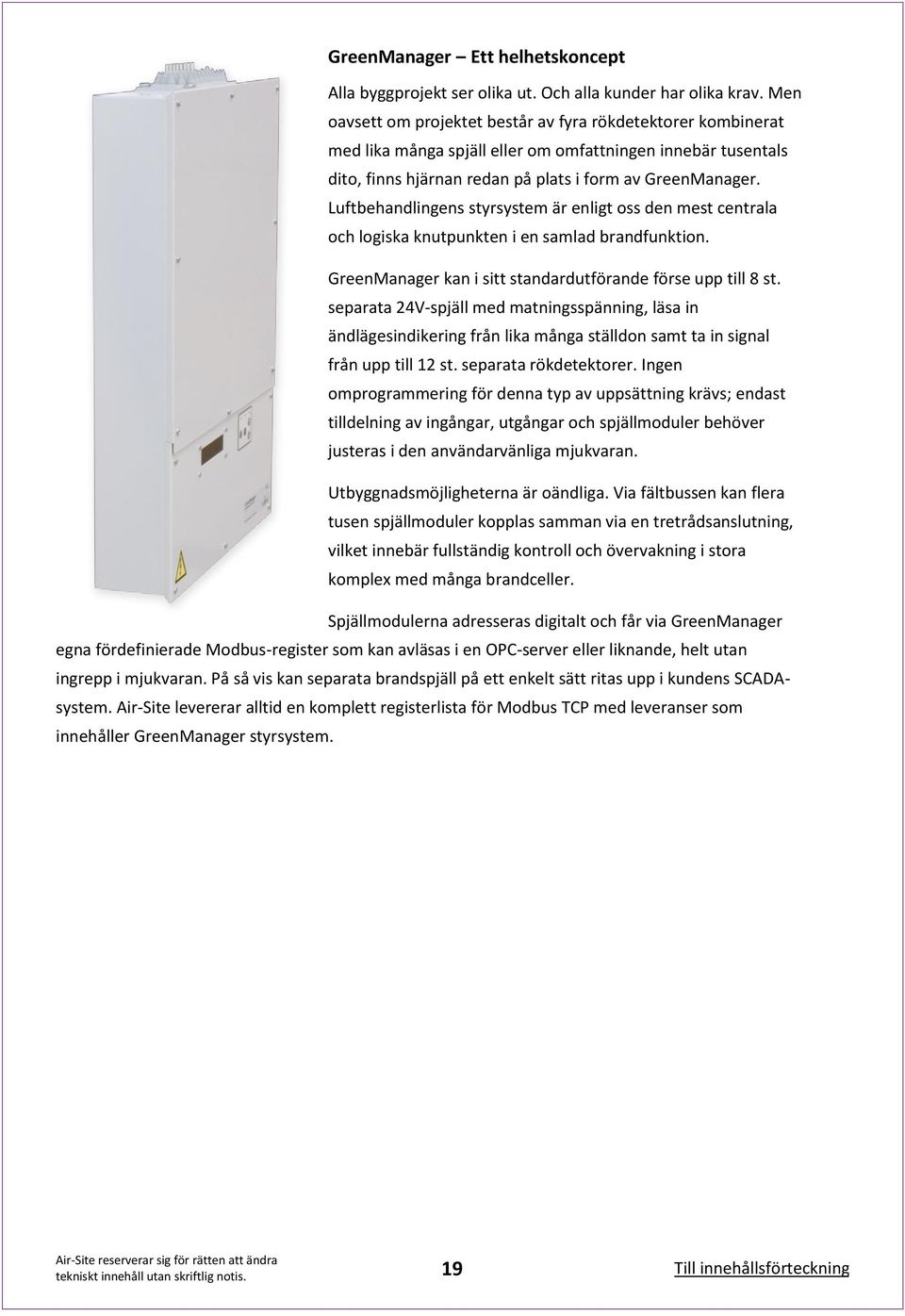

19 GreenManager Ett helhetskoncept Alla byggprojekt ser olika ut. Och alla kunder har olika krav. Men oavsett om projektet består av fyra rökdetektorer kombinerat med lika många spjäll eller om omfattningen innebär tusentals dito, finns hjärnan redan på plats i form av GreenManager. Luftbehandlingens styrsystem är enligt oss den mest centrala och logiska knutpunkten i en samlad brandfunktion. GreenManager kan i sitt standardutförande förse upp till 8 st. separata 24V-spjäll med matningsspänning, läsa in ändlägesindikering från lika många ställdon samt ta in signal från upp till 12 st. separata rökdetektorer. Ingen omprogrammering för denna typ av uppsättning krävs; endast tilldelning av ingångar, utgångar och spjällmoduler behöver justeras i den användarvänliga mjukvaran. Utbyggnadsmöjligheterna är oändliga. Via fältbussen kan flera tusen spjällmoduler kopplas samman via en tretrådsanslutning, vilket innebär fullständig kontroll och övervakning i stora komplex med många brandceller. Spjällmodulerna adresseras digitalt och får via GreenManager egna fördefinierade Modbus-register som kan avläsas i en OPC-server eller liknande, helt utan ingrepp i mjukvaran. På så vis kan separata brandspjäll på ett enkelt sätt ritas upp i kundens SCADAsystem. Air-Site levererar alltid en komplett registerlista för Modbus TCP med leveranser som innehåller GreenManager styrsystem. tekniskt innehåll utan skriftlig notis. 19 Till innehållsförteckning

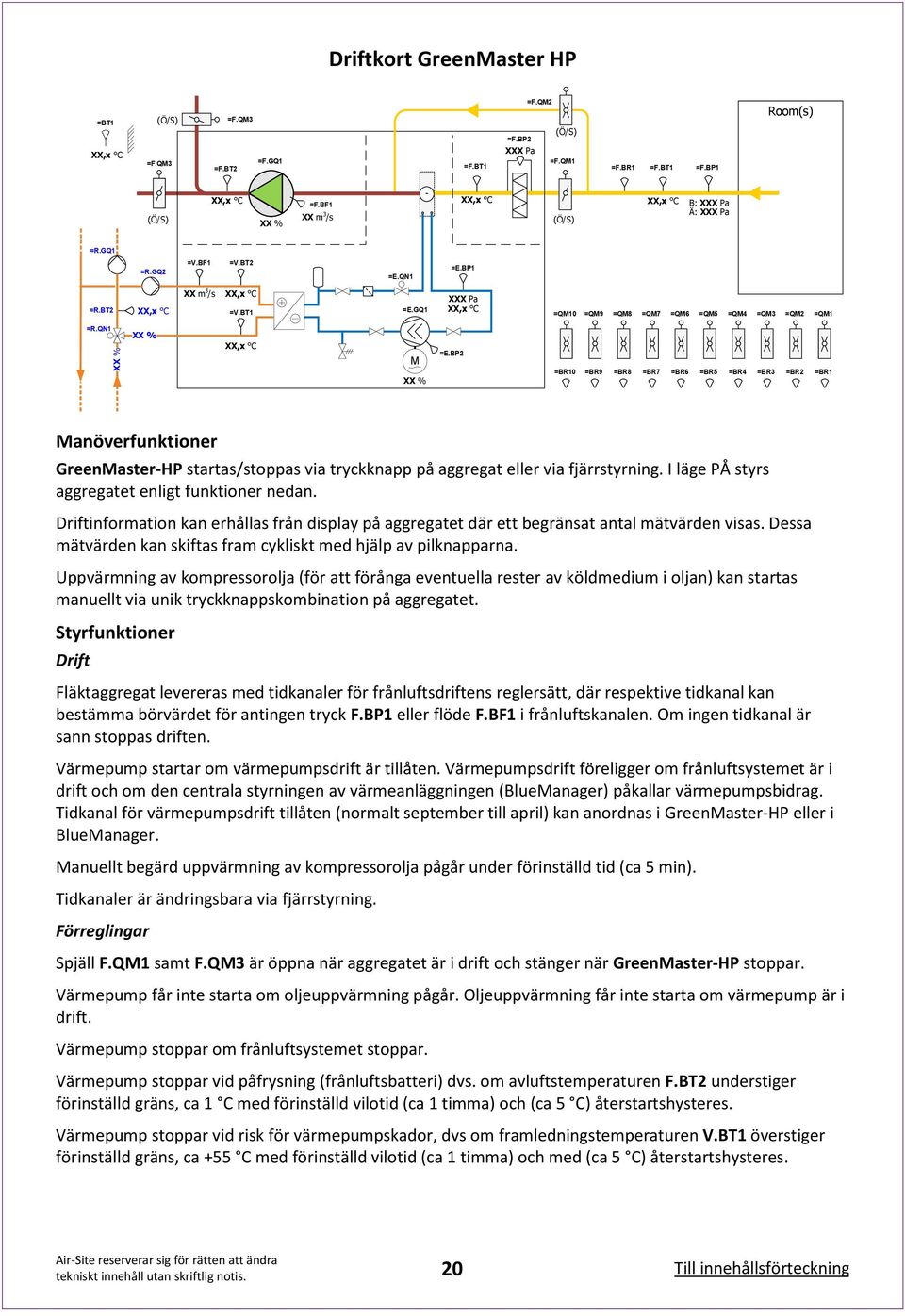

20 Driftkort GreenMaster HP =BT1 XX,x C (Ö/S) =F.QM3 =F.BT2 =F.QM3 =F.GQ1 =F.BT1 =F.QM2 (Ö/S) =F.BP2 XXX Pa =F.QM1 =F.BR1 =F.BT1 =F.BP1 Room(s) (Ö/S) XX,x C XX % =F.BF1 XX m 3 /s - XX,x C (Ö/S) XX,x C B: XXX Pa Ä: XXX Pa =R.GQ1 =R.GQ2 =V.BF1 =V.BT2 =E.QN1 =E.BP1 =R.BT2 XX,x C XX m 3 /s XX,x C =V.BT1 =E.GQ1 XXX Pa XX,x C =QM10 =QM9 =QM8 =QM7 =QM6 =QM5 =QM4 =QM3 =QM2 =QM1 =R.QN1 XX % XX % XX,x C M XX % =E.BP2 =BR10 =BR9 =BR8 =BR7 =BR6 =BR5 =BR4 =BR3 =BR2 =BR1 Manöverfunktioner GreenMaster-HP startas/stoppas via tryckknapp på aggregat eller via fjärrstyrning. I läge PÅ styrs aggregatet enligt funktioner nedan. Driftinformation kan erhållas från display på aggregatet där ett begränsat antal mätvärden visas. Dessa mätvärden kan skiftas fram cykliskt med hjälp av pilknapparna. Uppvärmning av kompressorolja (för att förånga eventuella rester av köldmedium i oljan) kan startas manuellt via unik tryckknappskombination på aggregatet. Styrfunktioner Drift Fläktaggregat levereras med tidkanaler för frånluftsdriftens reglersätt, där respektive tidkanal kan bestämma börvärdet för antingen tryck F.BP1 eller flöde F.BF1 i frånluftskanalen. Om ingen tidkanal är sann stoppas driften. Värmepump startar om värmepumpsdrift är tillåten. Värmepumpsdrift föreligger om frånluftsystemet är i drift och om den centrala styrningen av värmeanläggningen (BlueManager) påkallar värmepumpsbidrag. Tidkanal för värmepumpsdrift tillåten (normalt september till april) kan anordnas i GreenMaster-HP eller i BlueManager. Manuellt begärd uppvärmning av kompressorolja pågår under förinställd tid (ca 5 min). Tidkanaler är ändringsbara via fjärrstyrning. Förreglingar Spjäll F.QM1 samt F.QM3 är öppna när aggregatet är i drift och stänger när GreenMaster-HP stoppar. Värmepump får inte starta om oljeuppvärmning pågår. Oljeuppvärmning får inte starta om värmepump är i drift. Värmepump stoppar om frånluftsystemet stoppar. Värmepump stoppar vid påfrysning (frånluftsbatteri) dvs. om avluftstemperaturen F.BT2 understiger förinställd gräns, ca 1 C med förinställd vilotid (ca 1 timma) och (ca 5 C) återstartshysteres. Värmepump stoppar vid risk för värmepumpskador, dvs om framledningstemperaturen V.BT1 överstiger förinställd gräns, ca +55 C med förinställd vilotid (ca 1 timma) och med (ca 5 C) återstartshysteres. tekniskt innehåll utan skriftlig notis. 20 Till innehållsförteckning

21 Värmepump stoppar vid risk för dåligt COP-värde, dvs om vattenflöde V.BF1 understiger förinställd gräns (ca X l/s) med förinställd vilotid (ca 10 min) och (ca Y l/s) återstartshysteres. Värmepump stoppar om förbigångsspjäll F.QM2 öppnas vid brand. Brand Brand detekteras vid brandindikering från centralt brandlarm, eller från rökdetektor F.BR1 eller om temperaturen vid F.BT1 överstiger inställbart värde. Vid brand går fläktarna på fasta men inställbara flöden, förbigångsspjäll F.QM2 öppnar och spjäll F.QM1 stängs. Förbigångsspjället F.QM2 motionskörs var 48:e timme. Om styrsignal ej stämmer överens med spjälläge avges larm. Upp till 10 st separata rökgasgivare kan detekteras och upp till 10 st separata brand/rökgasspjäll kan styras av GreenManager-HP. Reglerfunktioner Tryckreglering Tryckgivare F.BP1 styr fläkt F.GQ1 hastighet % så att önskat börvärde för undertryck i frånluftskanalen erhålls. Börvärdet för kanaltrycket kan variera med utetemperaturen BT1 efter en kurva med 4 brytpunkter. Tabellen nedan är ett exempel på en möjlig kurva. BT1 ( C) Kurva utetemp Börvärde F.BP1 (Pa, % av max) 25% 40% 50% 70% 100% Flödesreglering Flödesgivare F.BF1 styr fläkt F.GQ1 hastighet % så att önskat börvärde för frånluftsflödet erhålls. Börvärdet för frånluftsflödet kan, på liknande sätt som i tabellen för tryckbörvärde ovan, variera med utetemperaturen efter en kurva med 4 brytpunkter. Värmepumpsreglering Tryckgivare E.BP1 styr kompressor E.GQ1 hastighet % så att önskat börvärde för förångningstemperaturen erhålls (förångningstemperaturen erhålls ur ett 7e-gradspolynom där trycket vid E.BP1 är ingångsvariabel). Börvärdet för förångningstemperaturen vid E.BP1 erhålls från kaskadkopplad regulator vars ärvärde är framledningstemperaturen V.BT1 och vars börvärde erhålls från styrsystemet för värmeanläggningen (BlueManager via Modbus). Denna regulators utsignal skall vid varje start av värmepumpsdriften starta vid ett förinställt värde (ca 0 C). Dess utsignal skall ligga mellan förinställda min- och max-värden (ca -70 C resp C). Vid motionering av förbigångsspjäll F.QM2 sätts regulatorns utsignal lika med förinställt värde (ca +5 C). Värmepump reglerar ned till en förinställd kompressorhastighet vid frysrisk dvs om avluftstemperaturen F.BT2 understiger förinställd gräns, ca +1 C. Vid värmepumpstart styr frekvensomvandlaren kompressor E.GQ1 hastighet med en snabb rampfunktion tills den stabiliserat sig varefter frekvensomvandlarens rampfunktion under kontinuerlig drift blir långsam. Under detta startförlopp låses förångningstemperaturens (vid E.BP1) börvärde till det förinställda startvärdet (ca 0 C). Signalutbyte Signalutbyte mellan GreenManager-HP och styrsystem för värmeanläggningen (BlueManager eller likvärdigt) krävs. Minst två signaler; värmepumpsdrift [JA/NEJ] samt börvärde framledningstemperatur [X C] för V.BT1 från styrsystem för värmeanläggningen till GreenMaster-HP. tekniskt innehåll utan skriftlig notis. 21 Till innehållsförteckning

22 Larm Larmingångar Centralt brandlarm Fläkt F.GQ1 går till det förinställda brandvarvtalet (som kan ställas in mellan 0% och 100%) F.QM2 öppnar och F.QM1 stänger. Rökdetektor Fläkt F.GQ1 går till det förinställda brandvarvtalet (som kan ställas in mellan 0% och 100%) F.QM2 öppnar och F.QM1 stänger. Utlöst överströmsskydd Fläkt F.GQ1 stoppar samt spjäll F.QM1 och F.QM3 stänger. Filtervakt Larm erhålls när trycket överstiger inställt värde på F.BP2. Tidsfördröjning enligt larmlista. Fläktvakt Larm erhålls om F.GQ1 löser på fläktfel. Tidsfördröjning enligt larmlista. Omvandlarfel Värmepumpsdrift stoppar. Högt tryck över kompressor Värmepumpsdrift stoppar Lågt tryck över kompressor Värmepumpsdrift stoppar, om den är i kontinuerlig drift Larmlista Objekt Larm Klass/Återställning Anmärkning/exempel på inställda gränsvärden F.BR1/F.BT1 Brand A/MANUELL Rökdetektor F.BR1 sann eller F.BT1>30 C F.GQ1 Överströmsskydd A/MANUELL F.BP2 Smutsigt luftfilter B/AUTOMATISK Tidsfördröjning 6 h Tryck > 200 Pa F.GQ1 Driftfel B/AUTOMATISK Tidsfördröjning 30 min F.QM2 Spjäll i fel läge A/MANUELL GM-HP Lågt COP B/AUTOMATISK Tidsfördröjning 1 h COP < X F.BP1 Regleravvikelse B/AUTOMATISK Tidsfördröjning 1 h Avvikelse ±30 Pa F.BF1 Regleravvikelse B/AUTOMATISK Tidsfördröjning 1 h Avvikelse ±X m 3 /s F1T1 Omriktarfel A/MANUELL BP2 Högt tryck A/MANUELL BP2 Lågt tryck A/MANUELL F.BT2 Påfrysning B/AUTOMATISK Tidsfördröjning 30 s Temp < 0 C V.BT2 Hög returtemp B/AUTOMATISK Tidsfördröjning 0 s Temp > 35 C V.BF1 Lågt vattenflöde B/AUTOMATISK Tidsfördröjning 10 s Flöde < X l/s tekniskt innehåll utan skriftlig notis. 22 Till innehållsförteckning

23 BlueManager förreglar fastighetens värmesystem BlueManager är en intelligent regulator för värmesystem. Den är programmerbar och anpassas enligt fastighetens specifikationer. Oavsett om det är radiatorsystem (värmevatten), varmvatten, kallvatten eller andra typer av värmesystem, kan BlueManager enkelt ställas in för önskade användningsområden. Med BlueManager kan upp till fyra pumpar startas och stoppas. Upp till hela fem styrventiler kan regleras oberoende av varandra och fyra temperaturgivare samt två tryckgivare kan användas på de sex analogingångarna. Ytterligare temperaturgivare eller tryckgivare för exempelvis mätning kan läsas in digitalt via fältbuss. Fyra inbyggda tryckgivare kan också användas vid behov. Intelligensen i BlueManager ligger inte bara i de olika anslutningsmöjligheterna. Regulatorerna i styrenheten kan kompenseras via kurvor med flera brytpunkter och samtidigt kaskadregleras med hjälp av referensgivare runt om i fastigheten. BlueManager minskar kostnaderna och samlar värmesystemens olika komponenter i en central knutpunkt. Alla viktiga parametrar kan givetvis anpassas och programmeras in i kundens överordnade SCADA-system. BlueManager HP i pannrum tekniskt innehåll utan skriftlig notis. 23 Till innehållsförteckning

24 Driftkort BlueManager HP Börvärde framledningstemperatur till radiatorer utetempkompenserat Framledningstemperaturen till radiatorer är styrande för samtliga värmebidragande system och deras regulatorer. +2 C GM Regulator 2 Typ I, ökande V.BT1 ökar utsignalen Börvärde förångningstemperatur Min = 0ºC, Max = +10ºC Default-/startvärde 5 ºC Låg förångningstemp = högt värmeuttag GM Regulator 1 Typ PI, ökande förångningstemp ökar utsignalen -2 C BM Regulator 4 Typ I, ökande VS01-GT2 minskar utsignalen Förhöjt börvärde Min 20ºC, Max 85ºC MAX BM Regulator 2 Typ PI, ökande V.BT1 minskar utsignalen Min 0% Max 100% BM Regulator 1 Typ PI, ökande VS01-GT11 minskar utsignalen Radiatorer =R.GP1 VS1-P1 =R.BT2 VS01-GT2 =R.QN1 HP1-SV1 =R.BT1 VS01-GT11 XX,x C XX % XX,x C RV6-15 =R.GP2 HP1-P1 =V.BF1 XXX l/h Inställd > minflöde genom värmepumpen med HP1-SV1 öppen 100% (0,4 m 3 /h) =V.BT1 XX,x C =V.BT2 XX,x C =E.TX1 =E.QN1 =E.GQ1 M Förångningstemperatur Frånluftsaggregat XX % =E.BP2 T P =E.BP1 XXX Pa T=aP 3 -bp 2 +cp-d Kompressorhastighet Min = 0% = 35 Hz Max = 100% = 70 Hz (Motioneras 3 min vid 50% efter 8 h drift under 20%) Min 0% Max 100% =J.QN1 VP-SV2 BM Regulator 3 TappVV XX % Fjärrvärme BM regulator 4 är den överordnade regulatorn för framledningstemperaturen och justerar alltid eventuell låg framledningstemperatur mot den önskade. Värmepumpen arbetar alltid mot ett något högre börvärde än önskat (ca 2ºC). Detta krävs för att BM regulator 2 skall kunna detektera att värmepumpen kan bidra. Då stänger BM regulator 2 blandningsventilen HP1-SV1. Och vice versa när värmepumpen inte orkar hålla framledningstemperaturen så öppnar den HP1-SV1. BM regulator 1 reglerar VP-SV2 mot ett börvärde som bestäms av BM regulator 4. BM regulator 1 håller framledningstemp när värmepumpen är avstängd, och skapar via BM regulator 4 det nödvändiga värmetillskottet när värmepumpen inte orkar hålla önskad framledningstemperatur. Eftersom värmepumpen kan ge en högre framledningstemperatur än nödvändigt kan utsignalen från BM regulator 4 gå mot minimum (20ºC) därför finns en maxvärdesväljare för börvärdet till BM regulator 1. Denna gör att börvärdet aldrig blir lägre än 2ºC från det önskade. BM regulator 2 reglerar HP1-SV1 så att om värmepumpens framledningstemperatur V.BT1 blir lägre än önskat så öppnar HP1-SV1 för fjärrvärmetillskott och vice versa, stänger om värmepumpen förmår bidra med högre framledningstemp. Om värmepumpsdrift inte föreligger så är ventil R.QN1 i 100% (stängt mot värmepumpen). tekniskt innehåll utan skriftlig notis. 24 Till innehållsförteckning
