1 Den smarta frånluftslösningen med Modbus TCP PRODUKTKATALOG

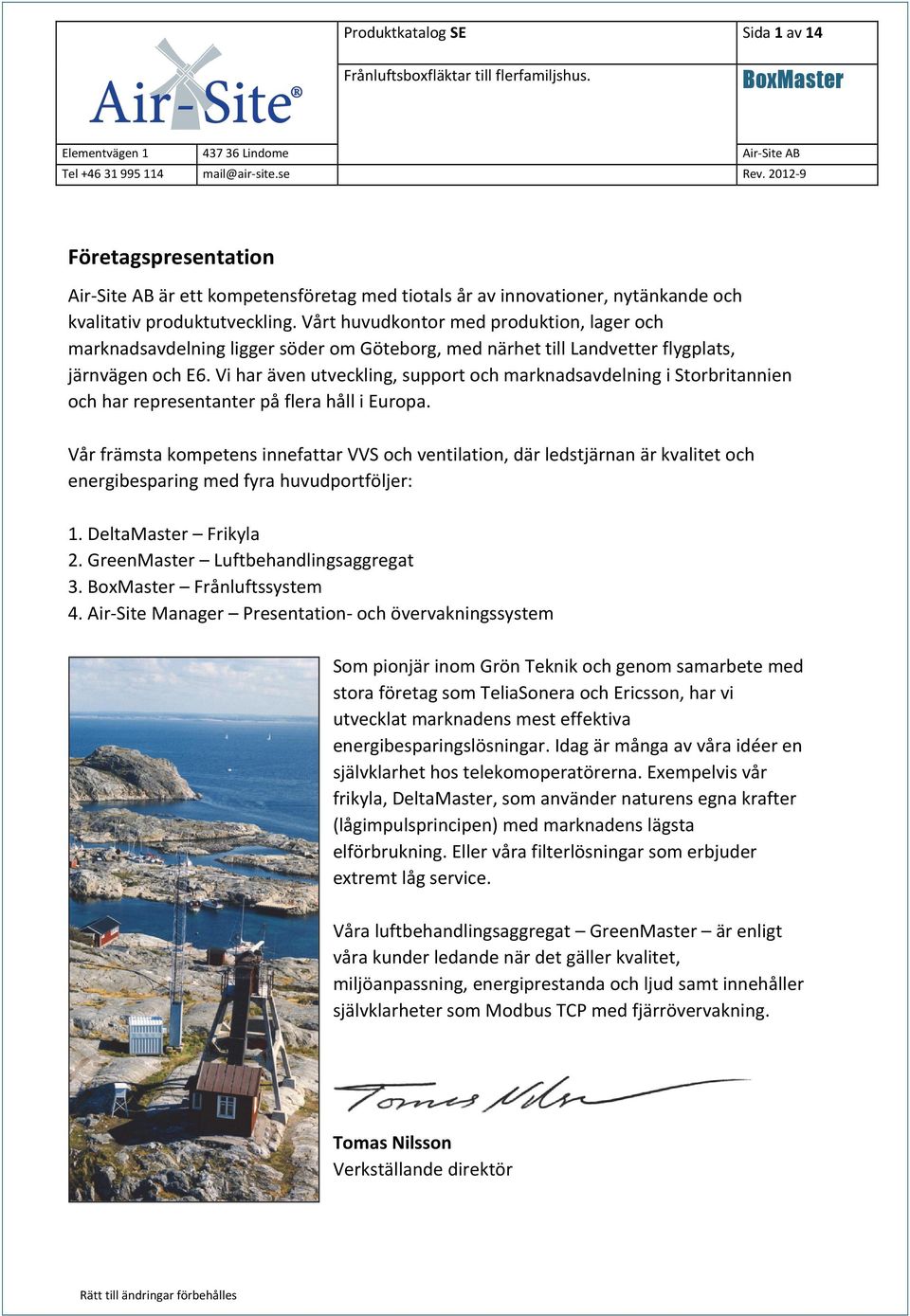

2 Produktkatalog SE Sida 1 av 14 Företagspresentation Air Site AB är ett kompetensföretag med tiotals år av innovationer, nytänkande och kvalitativ produktutveckling. Vårt huvudkontor med produktion, lager och marknadsavdelning ligger söder om Göteborg, med närhet till Landvetter flygplats, järnvägen och E6. Vi har även utveckling, support och marknadsavdelning i Storbritannien och har representanter på flera håll i Europa. Vår främsta kompetens innefattar VVS och ventilation, där ledstjärnan är kvalitet och energibesparing med fyra huvudportföljer: 1. DeltaMaster Frikyla 2. GreenMaster Luftbehandlingsaggregat 3. Frånluftssystem 4. Air Site Manager Presentation och övervakningssystem Som pionjär inom Grön Teknik och genom samarbete med stora företag som TeliaSonera och Ericsson, har vi utvecklat marknadens mest effektiva energibesparingslösningar. Idag är många av våra idéer en självklarhet hos telekomoperatörerna. Exempelvis vår frikyla, DeltaMaster, som använder naturens egna krafter (lågimpulsprincipen) med marknadens lägsta elförbrukning. Eller våra filterlösningar som erbjuder extremt låg service. Våra luftbehandlingsaggregat GreenMaster är enligt våra kunder ledande när det gäller kvalitet, miljöanpassning, energiprestanda och ljud samt innehåller självklarheter som Modbus TCP med fjärrövervakning. Tomas Nilsson Verkställande direktör

3 Produktkatalog SE Sida 2 av 14 frånluftssystem är en högkvalitetsfläkt som regleras 0 100% utan nämnvärt försämrad verkningsgrad. EC motorn ändrar hastighet steglöst, reglerad av Air Sites smarta kontrollsystem. En komplett DUC med Modbus TCP och tillhörande mjukvara ger möjlighet att läsa av och ändra parametrar kontinuerligt. Fläktens brandskydd på 70 C i en timma är en självklarhet, men det viktigaste är att under alla år som fläkten trofast skall snurra, skall lägsta möjliga energikostnad och minsta möjliga reparationskostnader erhållas.

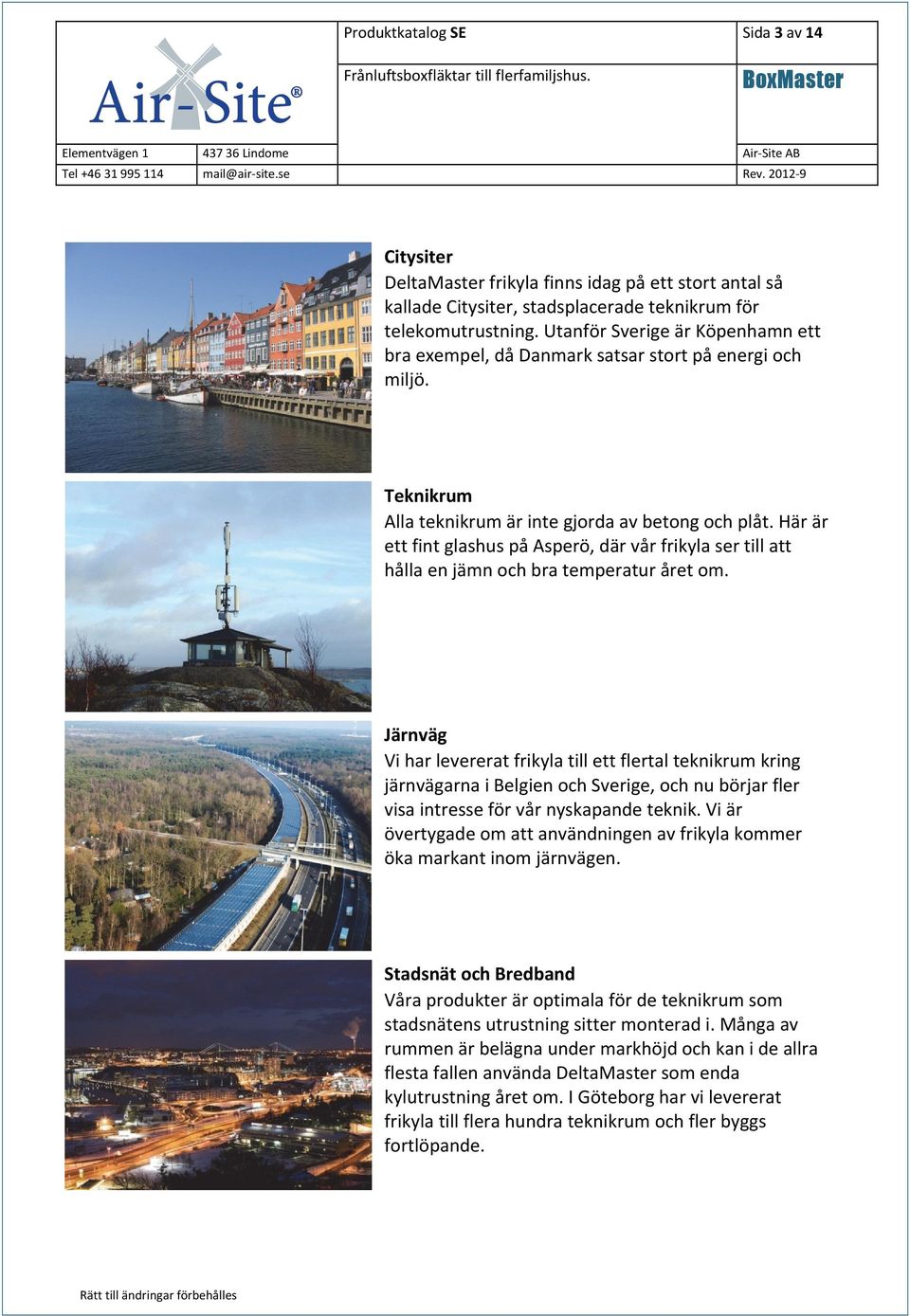

4 Produktkatalog SE Sida 3 av 14 Citysiter DeltaMaster frikyla finns idag på ett stort antal så kallade Citysiter, stadsplacerade teknikrum för telekomutrustning. Utanför Sverige är Köpenhamn ett bra exempel, då Danmark satsar stort på energi och miljö. Teknikrum Alla teknikrum är inte gjorda av betong och plåt. Här är ett fint glashus på Asperö, där vår frikyla ser till att hålla en jämn och bra temperatur året om. Järnväg Vi har levererat frikyla till ett flertal teknikrum kring järnvägarna i Belgien och Sverige, och nu börjar fler visa intresse för vår nyskapande teknik. Vi är övertygade om att användningen av frikyla kommer öka markant inom järnvägen. Stadsnät och Bredband Våra produkter är optimala för de teknikrum som stadsnätens utrustning sitter monterad i. Många av rummen är belägna under markhöjd och kan i de allra flesta fallen använda DeltaMaster som enda kylutrustning året om. I Göteborg har vi levererat frikyla till flera hundra teknikrum och fler byggs fortlöpande.

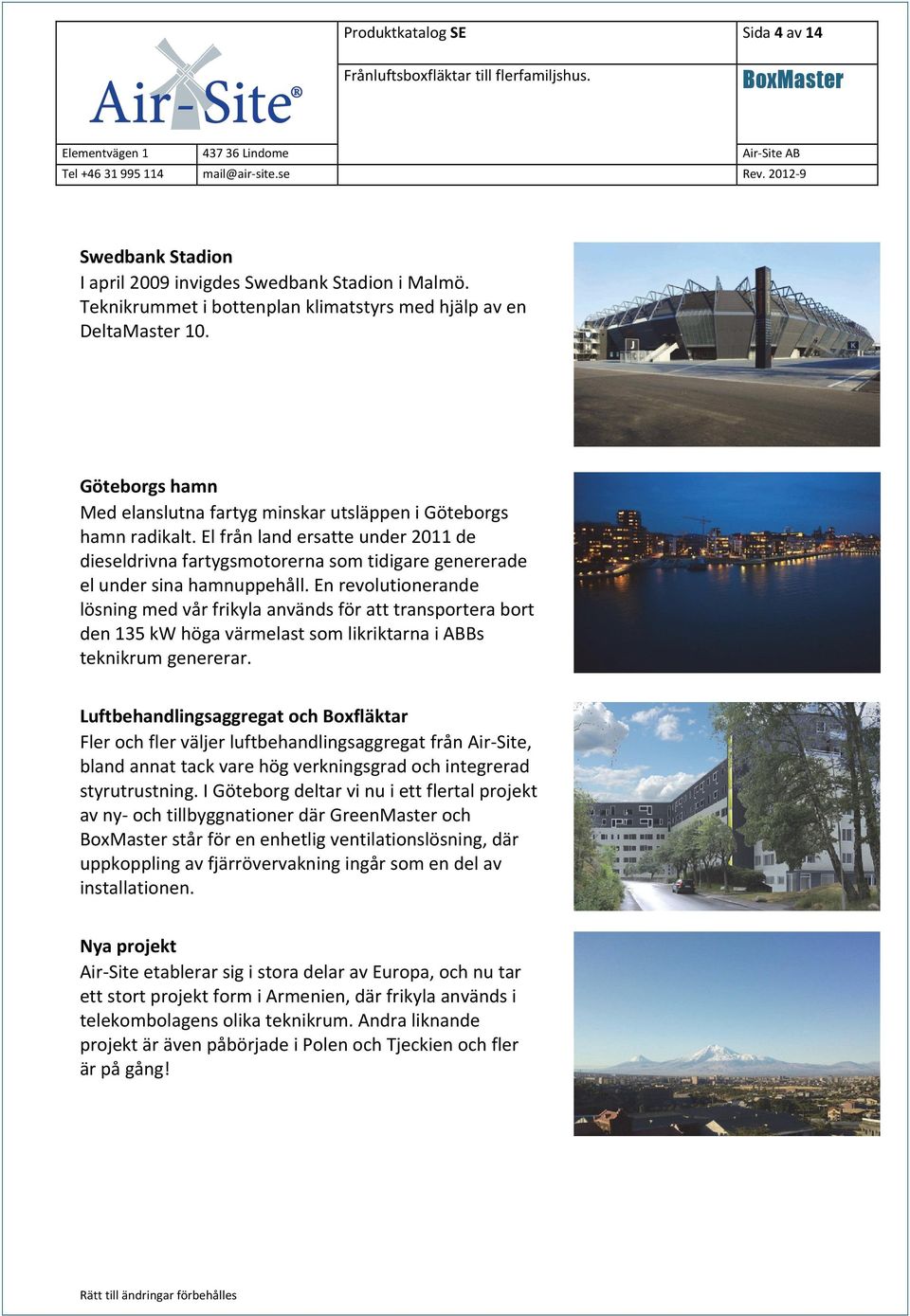

5 Produktkatalog SE Sida 4 av 14 Swedbank Stadion I april 2009 invigdes Swedbank Stadion i Malmö. Teknikrummet i bottenplan klimatstyrs med hjälp av en DeltaMaster 10. Göteborgs hamn Med elanslutna fartyg minskar utsläppen i Göteborgs hamn radikalt. El från land ersatte under 2011 de dieseldrivna fartygsmotorerna som tidigare genererade el under sina hamnuppehåll. En revolutionerande lösning med vår frikyla används för att transportera bort den 135 kw höga värmelast som likriktarna i ABBs teknikrum genererar. Luftbehandlingsaggregat och Boxfläktar Fler och fler väljer luftbehandlingsaggregat från Air Site, bland annat tack vare hög verkningsgrad och integrerad styrutrustning. I Göteborg deltar vi nu i ett flertal projekt av ny och tillbyggnationer där GreenMaster och står för en enhetlig ventilationslösning, där uppkoppling av fjärrövervakning ingår som en del av installationen. Nya projekt Air Site etablerar sig i stora delar av Europa, och nu tar ett stort projekt form i Armenien, där frikyla används i telekombolagens olika teknikrum. Andra liknande projekt är även påbörjade i Polen och Tjeckien och fler är på gång!

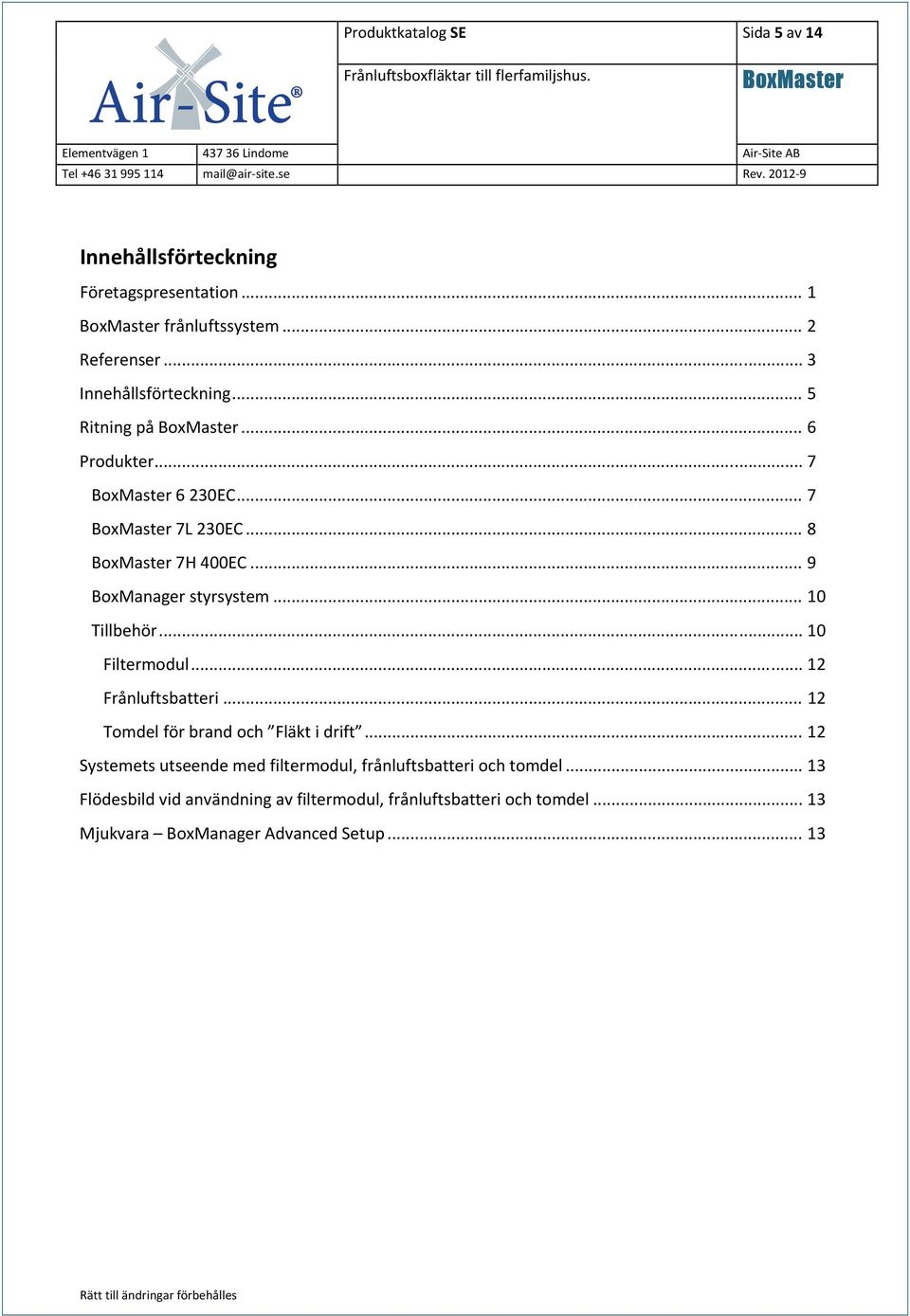

6 Produktkatalog SE Sida 5 av 14 Innehållsförteckning Företagspresentation... 1 frånluftssystem... 2 Referenser... 3 Innehållsförteckning... 5 Ritning på... 6 Produkter EC L 230EC H 400EC... 9 BoxManager styrsystem Tillbehör Filtermodul Frånluftsbatteri Tomdel för brand och Fläkt i drift Systemets utseende med filtermodul, frånluftsbatteri och tomdel Flödesbild vid användning av filtermodul, frånluftsbatteri och tomdel Mjukvara BoxManager Advanced Setup... 13

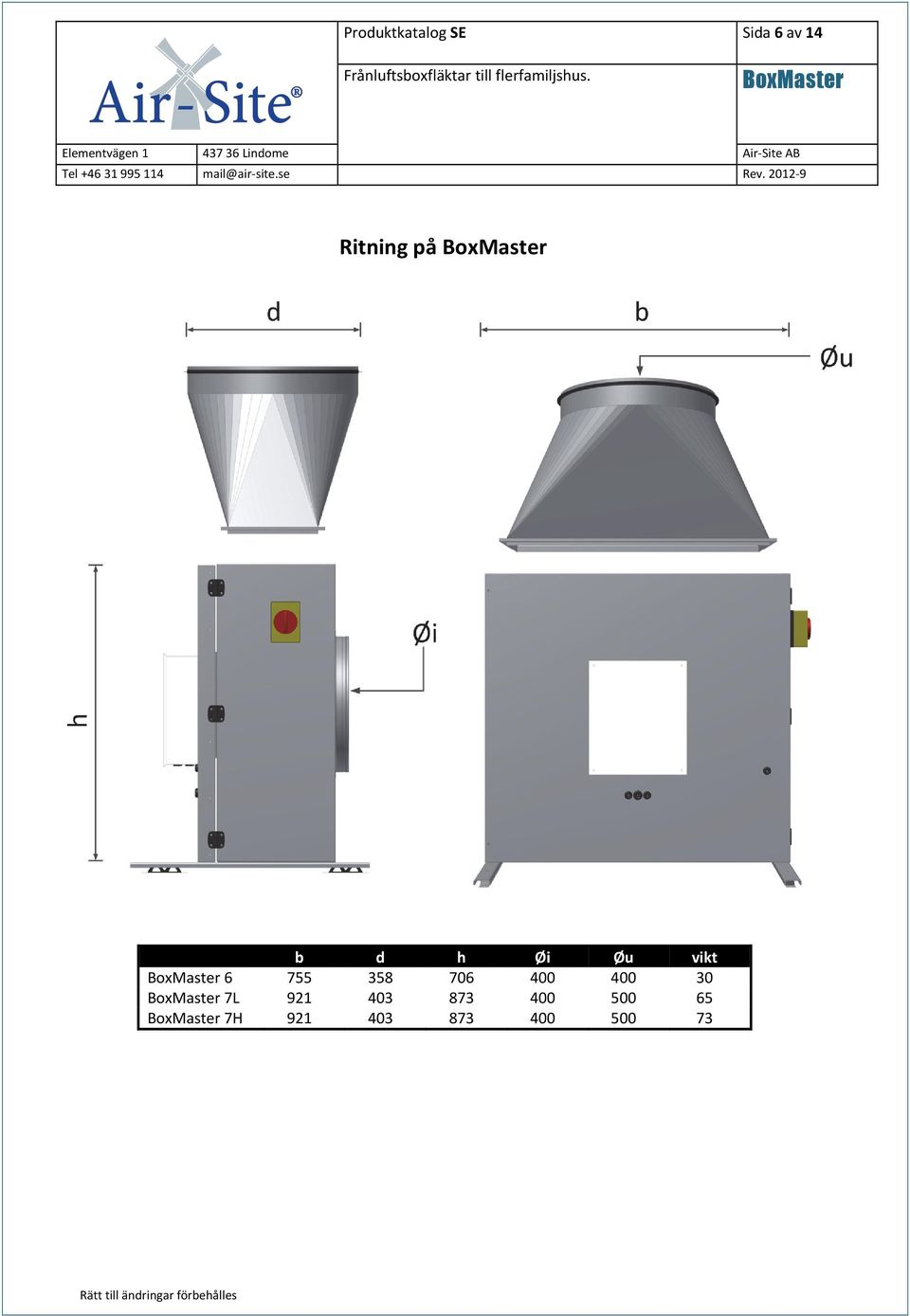

7 Produktkatalog SE Sida 6 av 14 Ritning på b d h Øi Øu vikt L H

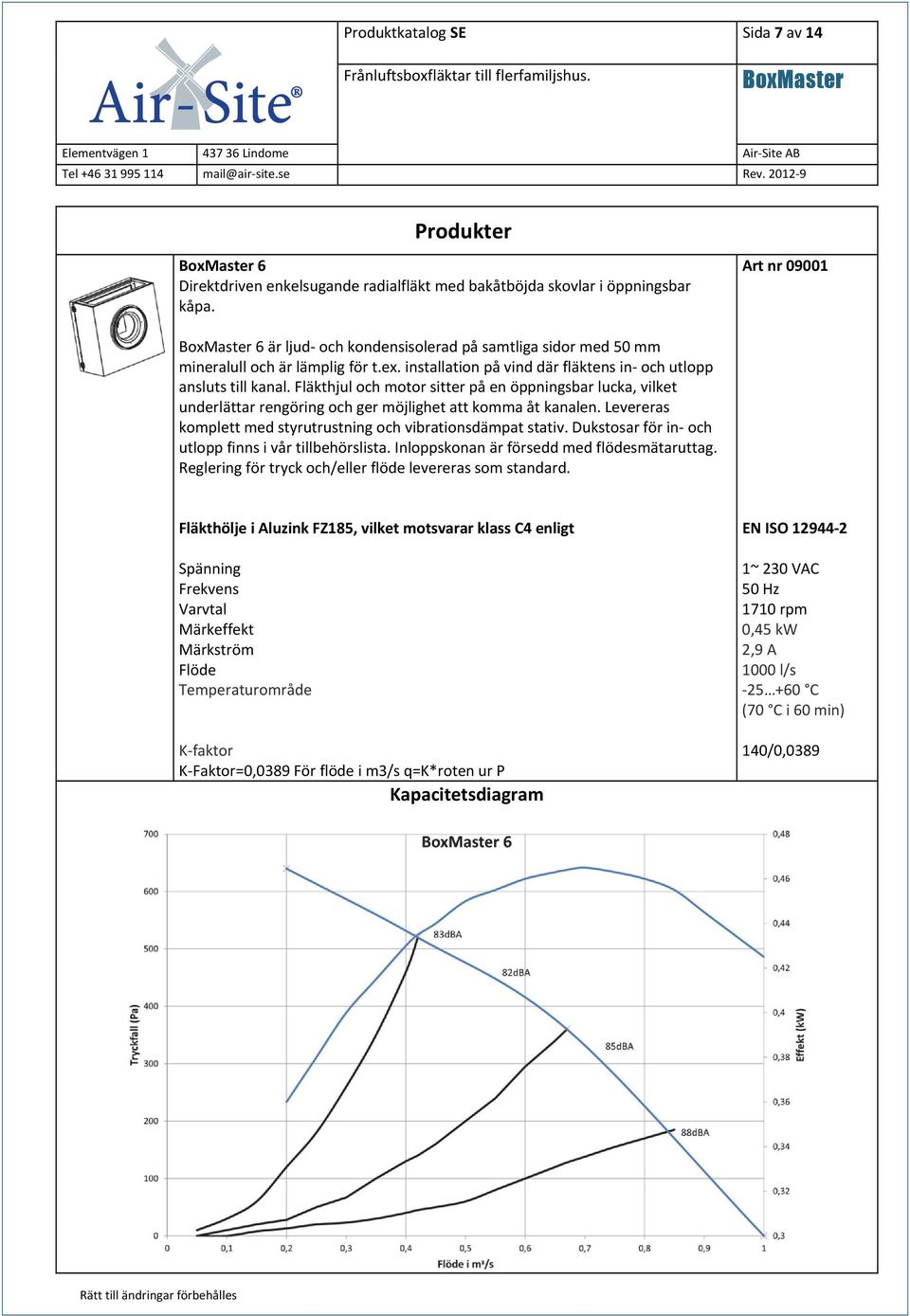

8 Produktkatalog SE Sida 7 av 14 Produkter 6 Direktdriven enkelsugande radialfläkt med bakåtböjda skovlar i öppningsbar kåpa. Art nr är ljud och kondensisolerad på samtliga sidor med 50 mm mineralull och är lämplig för t.ex. installation på vind där fläktens in och utlopp ansluts till kanal. Fläkthjul och motor sitter på en öppningsbar lucka, vilket underlättar rengöring och ger möjlighet att komma åt kanalen. Levereras komplett med styrutrustning och vibrationsdämpat stativ. Dukstosar för in och utlopp finns i vår tillbehörslista. Inloppskonan är försedd med flödesmätaruttag. Reglering för tryck och/eller flöde levereras som standard. Fläkthölje i Aluzink FZ185, vilket motsvarar klass C4 enligt Spänning Frekvens Varvtal Märkeffekt Märkström Flöde Temperaturområde K faktor K Faktor=0,0389 För flöde i m3/s q=k*roten ur P Kapacitetsdiagram EN ISO ~ 230 VAC 50 Hz 1710 rpm 0,45 kw 2,9 A 1000 l/s C (70 C i 60 min) 140/0,0389

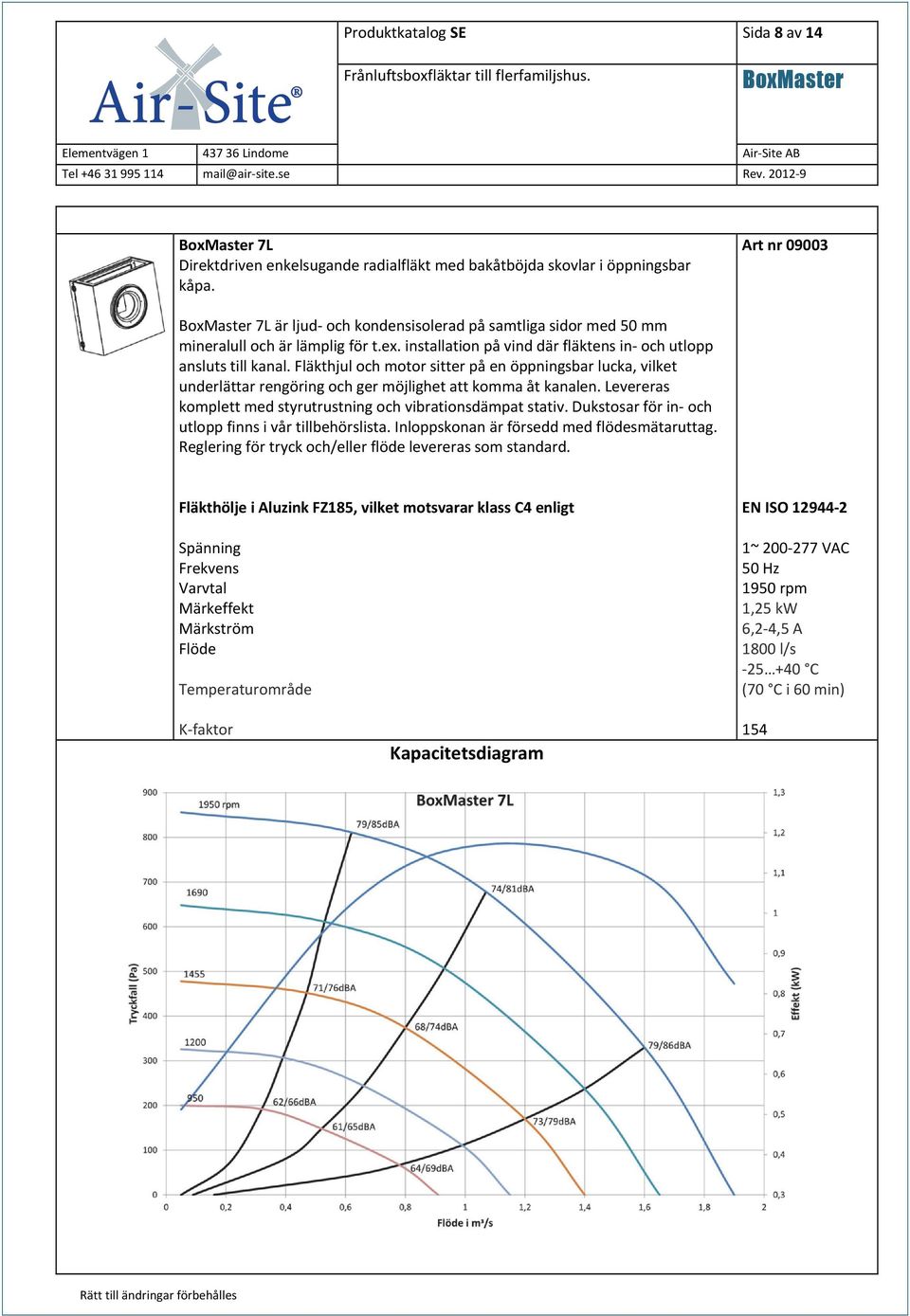

9 Produktkatalog SE Sida 8 av 14 7L Direktdriven enkelsugande radialfläkt med bakåtböjda skovlar i öppningsbar kåpa. Art nr L är ljud och kondensisolerad på samtliga sidor med 50 mm mineralull och är lämplig för t.ex. installation på vind där fläktens in och utlopp ansluts till kanal. Fläkthjul och motor sitter på en öppningsbar lucka, vilket underlättar rengöring och ger möjlighet att komma åt kanalen. Levereras komplett med styrutrustning och vibrationsdämpat stativ. Dukstosar för in och utlopp finns i vår tillbehörslista. Inloppskonan är försedd med flödesmätaruttag. Reglering för tryck och/eller flöde levereras som standard. Fläkthölje i Aluzink FZ185, vilket motsvarar klass C4 enligt Spänning Frekvens Varvtal Märkeffekt Märkström Flöde Temperaturområde EN ISO ~ VAC 50 Hz 1950 rpm 1,25 kw 6,2 4,5 A 1800 l/s C (70 C i 60 min) K faktor Kapacitetsdiagram 154

10 Produktkatalog SE Sida 9 av 14 7H Direktdriven enkelsugande radialfläkt med bakåtböjda skovlar i öppningsbar kåpa. Art nr H är ljud och kondensisolerad på samtliga sidor med 50 mm mineralull och är lämplig för t.ex. installation på vind där fläktens in och utlopp ansluts till kanal. Fläkthjul och motor sitter på en öppningsbar lucka, vilket underlättar rengöring och ger möjlighet att komma åt kanalen. Levereras komplett med styrutrustning och vibrationsdämpat stativ. Dukstosar för in och utlopp finns i vår tillbehörslista. Inloppskonan är försedd med flödesmätaruttag. Reglering för tryck och/eller flöde levereras som standard. Fläkthölje i Aluzink FZ185, vilket motsvarar klass C4 enligt EN ISO Spänning Frekvens Varvtal Märkeffekt Märkström Flöde Temperaturområde K faktor Kapacitetsdiagram 3~ VAC 50 Hz 2300 rpm 1,95 kw 3,3 2,6 A 2200 l/s C (70 C i 60 min) 154

11 Produktkatalog SE Sida 10 av 14 Styrsystem BoxManager levereras med integrerat styrsystem BoxManager. Styrning: Aggregatet är avsett att gå kontinuerligt. Alt. Tryckreglering: Regulator i BoxManager strävar att konstanthålla trycket vid F.BP1 med hjälp av varvtalet på F.GQ1. Utekompensering av trycket är möjligt. Art nr (1~ 230 VAC) Art nr (1~ 230 VAC) Art nr (3~ 400 VAC) Alt. Flödesreglering: Regulator i BoxManager strävar att konstanthålla flödet vid F.BF1 med hjälp av varvtalet på F.GQ1. Utekompensering av flödet är möjligt. Brand: Om temperaturen vid F.BT1 överstiger inställt värde (45 C som standard) eller om insignal Brand erhålls, ökar fläkthastigheten till max. Om brandspjäll F.QM1 är inkopplat, öppnar detta samtidigt. Om F.BT1 är ur funktion tolkar styrenheten detta som brand och samma åtgärder vidtas. Spjället F.QM1 skall dimensioneras så att rätt tryck erhålls vid brand. Möjlighet till inkoppling av rökdetektorer, extra temperaturgivare och extra spjäll finns i styrsystemet! Tillbehör Till 6 Inloppsdukstos 400 Utloppsdukstos 400 Gejd 650x220 Övergång 650x220/400 Utloppsdukstos 650x220 Till 7L Inloppsdukstos 400 Gejd 815x265 Övergång 815x265/500 Utloppsdukstos 815x265 Till 7H Inloppsdukstos 400 Gejd 815x265 Övergång 815x265/500 Utloppsdukstos 815x265 Art nr Art nr Art nr Art nr Art nr Art nr Art nr Art nr Art nr Art nr Art nr Art nr Art nr

12 Produktkatalog SE Sida 11 av 14 filtermodul Mått (BxHxD) Art nr x873x924 mm Höjd på uppställningsfötter tillkommer. frånluftsbatteri Mått (HxD) Bredd ca mm beroende på data. Art nr x800 mm Höjd på uppställningsfötter tillkommer % etylenglykol eller etylalkohol är vanligast att använda som frysskydd i vattnet. Normalt används nedanstående data: Luft 21/2 5 C Vätska 2 4/4 7 C tomdel för brand och Fläkt i drift Mått (HxD) Bredd ca mm beroende på data. Art nr x924 mm Höjd på uppställningsfötter tillkommer.

13 Produktkatalog SE Sida 12 av 14 Systemets utseende vid användning av filtermodul, frånluftsbatteri samt tomdel enligt föregående sida Flödesbild vid användning av filtermodul, frånluftsbatteri samt tomdel enligt föregående sida

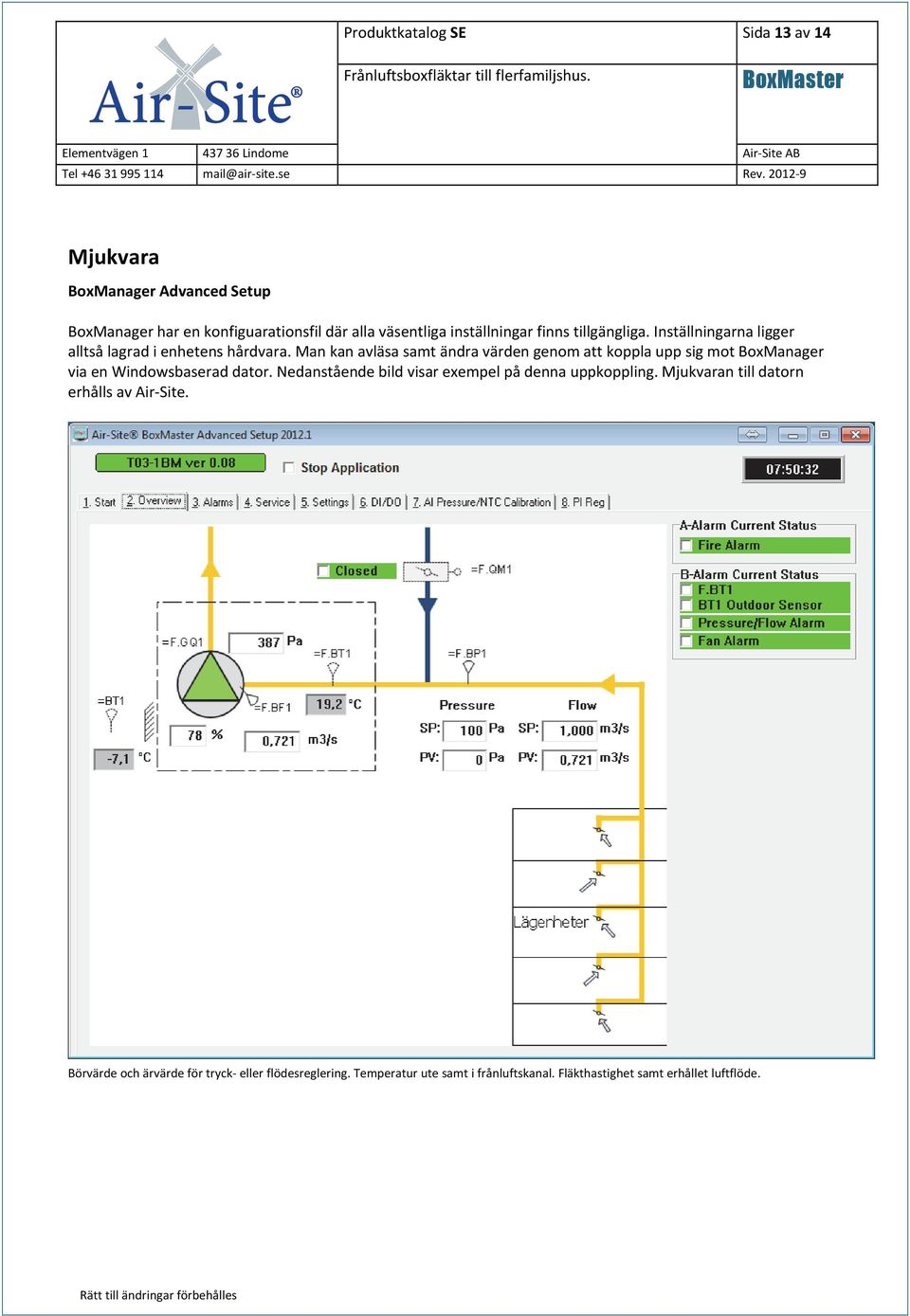

14 Produktkatalog SE Sida 13 av 14 Mjukvara BoxManager Advanced Setup BoxManager har en konfiguarationsfil där alla väsentliga inställningar finns tillgängliga. Inställningarna ligger alltså lagrad i enhetens hårdvara. Man kan avläsa samt ändra värden genom att koppla upp sig mot BoxManager via en Windowsbaserad dator. Nedanstående bild visar exempel på denna uppkoppling. Mjukvaran till datorn erhålls av Air Site. Börvärde och ärvärde för tryck eller flödesreglering. Temperatur ute samt i frånluftskanal. Fläkthastighet samt erhållet luftflöde.

15 Produktkatalog SE Sida 14 av 14

16 Air-Site AB Elementvägen 1, Lindome Tfn Fax
