GreenMaster HP Frånluftsvärmepump för fastigheter

Transkript

1 GreenMaster HP Frånluftsvärmepump för fastigheter

2 Air-Site Vi är ett svenskt företag som gillar luft och energiåtervinning. Därför utvecklar vi produkter som använder luften för att värma, kyla och tillhandahålla god luftkvalitet. Våra kompetens områden är frikyla, luftbehandlingsaggregat, frånluftssystem samt presen tation- och övervakningssystem. För maximal energibesparing behövs bra material och genomgående hög standard i alla produktionsled. Vi kompromissar aldrig med kvalitet. Sedan starten 2008 har vi gått ifrån att vara ett familjeföretag som tillverkade frikylar aggregat hemma i villagaraget, till att bli en stark aktör inom ventilationsbranschen. Även om mycket har förändrats under de senaste årens expansion, finns småföretagarandan och ett flexibelt affärstänk kvar. För att skapa unika lösningar som matchar marknadens behov perfekt, har vi ett nära samarbete med kunden redan i utvecklingsfasen. Produktion, lager och kontor är samlat i Lindome, strax söder om Göteborg. Vi har utveckling, support och marknadsavdelning i Storbritannien samt representanter på flera håll i Europa. Sedan 2016 är vi en del av koncernen NIBE. Styrkorna kvalitet, expertis och närhet är anledningen till att så många husägare väljer våra ventilationssystem. 2 GreenMaster HP

3 Avluftsfläkt Kylbatteri Filter Övervåning Luftintag Rörkopplingar Undervåning UN Värmepump Högt temperaturområde: Framledningstemperatur 65 C. Returledningstemperatur 58 C Värmepump Luftflöde 0,2 2,2 m³/s. Enkelt att ta ut kylmodulen. Brandspjällsfunktion för att inte få in rökgaserna i hela aggregatet. GreenMaster HP frånluftsaggregat & värmepump Om ett par år skärper Boverket sina krav på energihushållning i fastigheter. Vår GreenMaster HP är utvecklad efter Boverkets nya krav och är ett frånluftsaggregat med integrerad värmepump som återvinner värmen i frånluften. GreenMaster HP har goda aerodynamiska kvaliteter, energibesparing och låg ljudnivå. Produkten fungerar i fastigheter med frånluftsventilation som idag inte återvinner inomhusluften. Aerodynamiska kvaliteter GreenMaster HP är bygg i två våningar, där ventilationssystemet finns i överdelen. Luftintaget på den ena kortsidan leder flödet tvärs igenom överdelen och luften passerar jämnt över hela filterytan. Aggregatet har mjukvarustyrda cirkulationspumpar som förser värmepumpen och värmesystemet med ett anpassat flöde. God energibesparing I den undre delen sitter värmepumpen. Värmepumpen använder sig av en varvtalsstyrd kompressor, vilket menas med att den varvar upp och ned efter rådande behov. Det ökar effektiviteten och minskar energiåtgången. Green- Master-HP kyler frånluften från ca 21 C till nära 0 C, och framställer radiatorvatten och/eller varmvatten oavsett om fjärrvärme ingår i fastigheten eller inte. Framledningstemperatur uppgår till maximala 65 C och den avancerade GreenMaster HP 3

4 styrlogiken anpassar kontinuerligt kyleffekten för att på så sätt säkerställa maximal återvinning baserat på aktuellt luftflöde. GreenMaster HP har färgdisplay och avancerade kontroller med internetuppkoppling via myupway samt schemaläggning och förändring av inomhus- och varmvattentemperatur. Styrenheten är den viktigaste parametern för optimal återvinning av luft och är unikt framtagen tillsammans med NIBE. Låg ljudnivå GreenMaster HP kan med fördel placeras på vinden ovanför ett sovrum, eftersom vi har tänkt på produktens ljudnivå. Orsaken till oljud från värmesystem orsakas oftast av vibrationer, och med hjälp av en gedigen sandwichkonstruktion och en inbyggd kompressor som är tillsluten i ett ljudtätt område, har produkten en låg ljudnivå. Mindre vibrationer ger även längre livslängd. Ingen årlig inspektion Aggregatet är uppbyggt i sex moduler och levereras med ett sammankopplat köldbärarsystem som är testat och påfyllt. HP-modulen är lufttät och innehåller mindre än 5 ton CO 2 ekvivalent, vilket innebär att du slipper den årliga kontrollen av köldmediekretsen. Efter önskemål kan GreenMaster HP levereras med de sex modulerna omonterade. I de fall fylls köldbäraren på efter att aggregatet är monterat av en VVSeller ventilationsutbildad installatör på plats. 4 GreenMaster HP

5 Flödesschema Grundfunktioner GreenMaster-HP kyler frånluften från ca. 21 C till nära 0 C. Värmepumpen framställer radiatorvatten och/eller varmvatten oavsett om fjärrvärme ingår i fastigheten eller inte. Brandfunktioner, flödesmätning, tryckreglering, filtermätning, flödesmätning sekundärsida och andra viktiga funktioner väljs via aggregatvalsprogrammet Air-Site GreenMaster Application. Tillbehörsfunktioner Energimätare Genom energimätare är det möjligt att mäta den aktiva energin som flutit genom mätpunkten. Genom att koppla in energimätaren på röret följer du den totala förbrukningen i fastigheten. Flödesmätare för vatten I GreenMaster HP har vi inkluderat en flödesmätare för luft, men även för vatten. Genom att mäta vattenflöde och temperaturskillnaden får vi värmeeffekten. Värmeeffekt och eleffekt kan användas till dem som vill beräkna COP. Vattenflödet är också mycket bra att mäta vid felsökning. Tryckreglering Med Air-Sites styrsystem övervakar vi viktiga parametrar: Batteriers eventuella tryckökning vid påfrysning. Larm för smutsiga filter. Fläktens flöde mäts och när kanaltrycket (pga spiskåpor) ändras regleras fläkthastigheten. Inom- eller utomhus Produkten finns i tre olika leveransalternativ för inomhusförande, samt två olika alternativ för placering utomhus. GreenMaster HP 5

6 GreenMaster HP Inomhus GreenMaster HP Compact En kompakt lösning där frånluftsventilationsdelen och värmepumpsdelen är sammanbyggda i en fabriksmonterad enhet och köldbärarrören är färdigkopplade inne i aggregatet. Om höjden tillåter och det är möjligt att placera allt på samma ställe så är GreenMaster HP Compact att föredra. Övervåning GreenMasterhölje Filter Kylbatteri (brine) Fläkt i drift (brand) Frånluftsfläkt Undervåning Inverterstyrd 12 eller 16 kw On/off-styrd 12, 15, 20 eller 30 kw Ventiler, rör, isolering, pumpar m.m. GreenMaster C-F med separat värmepump En lösning för vindar med lågt i tak och med frånluftsventilation. Värmepumpen placeras i undercentralen, vilket ger en fördel för serviceteknikerna med färre enheter på vinden att utföra servicearbete på. Separat aggregat GreenMasterhölje Filter Kylbatteri (brine) Fläkt i drift (brand) Frånluftsfläkt GreenManager Separat modul F , -16 F , -30, -40, -60 Inklusive styrenhet för uppkoppling mot molntjänst Utföres på plats Ventiler, rör, isolering, pumpar mm Påfyllnad Igångkörning GreenMaster HP Compact Low En lösning för vindar med lågt i tak där frånluftsventilationsenheten och värmepumps enheten får plats på vinden. Enheterna placeras bredvid varandra, vilket ger en relativt kort röranslutning för brine lösningen. Separat aggregat GreenMasterhölje Filter Kylbatteri (brine) Fläkt i drift (brand) Frånluftsfläkt Separat modul Inverterstyrd 12 eller 16 kw On/off-styrd 12, 15, 20 eller 30 kw Utföres på plats Ventiler, rör, isolering, pumpar mm Påfyllnad Igångkörning 6 GreenMaster HP

7 GreenMaster HP Utomhus Saknar fastigheten utrymme inomhus så är ett alternativ att installera aggregatet på taket. Utomhusutförande GreenMaster HP Compact En kompakt lösning där frånluftsventilationsdelen och värmepumpsdelen är sammanbyggda i en fabriksmonterad enhet och köldbärarrören är färdigkopplade inne i aggregatet. Om höjden tillåter och det är möjligt att placera allt på samma ställe så är GreenMaster HP Compact att föredra. Övervåning GreenMasterhölje med tak Filter Kylbatteri (brine) Fläkt i drift (brand) Frånluftsfläkt Avluftshuv Undervåning Inverterstyrd 12 eller 16 kw On/off-styrd 12, 15, 20 eller 30 kw Ventiler, rör, isolering, pumpar mm Utomhusutförande GreenMaster C-F med separat värmepump En lösning för vindar med lågt i tak och med frånluftsventilation. Värmepumpen placeras i undercentralen, vilket ger en fördel för serviceteknikerna med färre enheter på vinden att utföra servicearbete på. Separat aggregat GreenMasterhölje med tak Filter Kylbatteri (brine) Fläkt i drift (brand) Frånluftsfläkt Avluftshuv GreenManager Separat modul F , -16 F , -30, -40, -60 Inklusive styrenhet för uppkoppling mot molntjänst Utföres på plats Ventiler, rör, isolering, pumpar mm Påfyllnad Igångkörning GreenMaster HP 7

8 Måttskiss och tabeller Compact Integrerat frånluftsaggregat och värmepump L1 L2 L3 ab GM-HP Compact Aggregatstorlek GM-HP H1 ah B H H H H2 H L L L L4 L5 L L6 B L L L L FidB ab ah FidB FidL FidL C-F Ventilationsdel med separat värmepump L1 L2 L3 ab GM-C-F med separat värmepump Aggregatstorlek H ah GM-C-F B L 120 B H L L L L FidB ab ah FidB FidL FidL Värmepump NIBE F1155 NIBE F1345 Bredd Djup Höjd GreenMaster HP

9 L1 L2 L3 Compact Low Ventilationsdel och värmepumpsdel L1 L2 L3 ab GM-HP Compact Low Aggregatstorlek L GM-HP H1 ah B H H FidB L B L L L L FidB FidL L L L4 L5 L6 L ab L4 L4 L5 L5 FidL L6 L6 B B ah FidB FidL H2 L 120 L Hur välja rätt GreenMaster HP GM- HP-2 Boarea (m 2 ) 1 Luftflöde (l/s) Värme pumpsdel Kyleffekt värmepump (kw) Enegiåtgång innan byte till GreenMaster HP (kwh) 2 Årsverkningsgrad vid 55 C CO 2 besparing (kg/år) Energibesparing (kwh) Energitäckning (%) Effekttäckning (%) GM-HP , GM-HP , GM-HP , GM-HP GM-HP , GM-HP , GM-HP , GM-HP , GM-HP GM-HP , GM-HP , GM-HP , GM- HP GM-HP , Antaget 35 liter/sekund & lägenhet, och en genomsnittlig lägenhetsarea på 75 m 2 2 Dimensionerande utomhustemperatur för Göteborg 16 C, Husets isoleringsgrad , Uppvärmningseffekt 35W/m 2 och varmvattentillägg på 1/5 av totala uppvärmningseffekten. Värmebärare 55/45 C. Köldbärare 1/5 C. GreenMaster HP 9

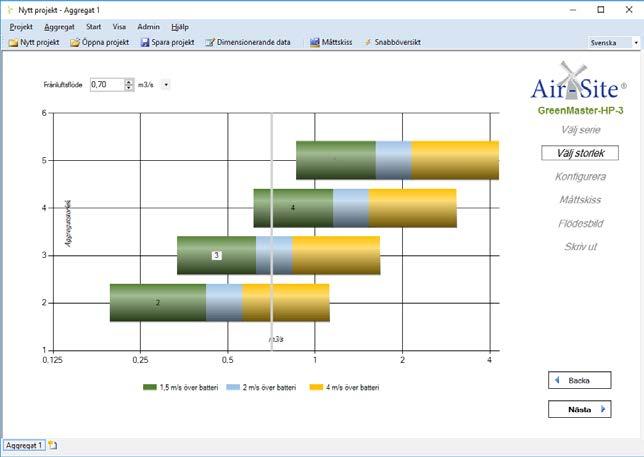

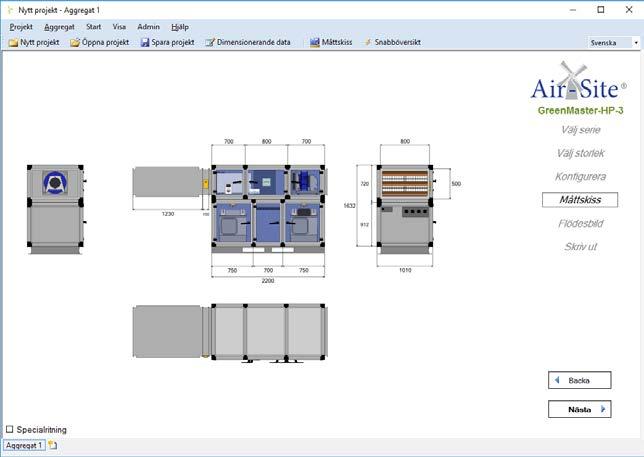

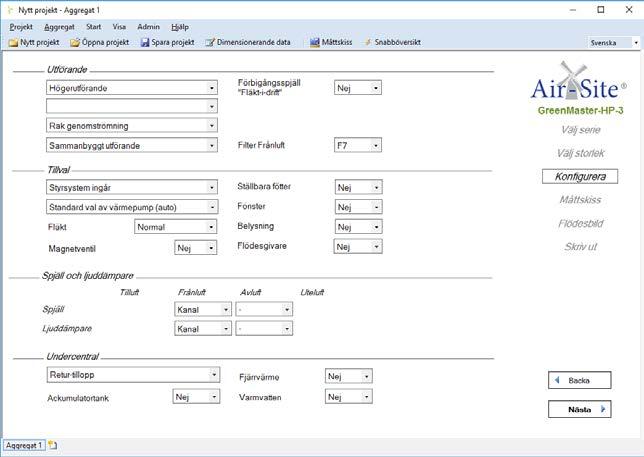

10 Air-Site GreenMaster Application Används för att dimensionera GreenMaster HP. Presenterar ljuddata, fläkthastighet och andra viktiga maskindata. 10 GreenMaster HP

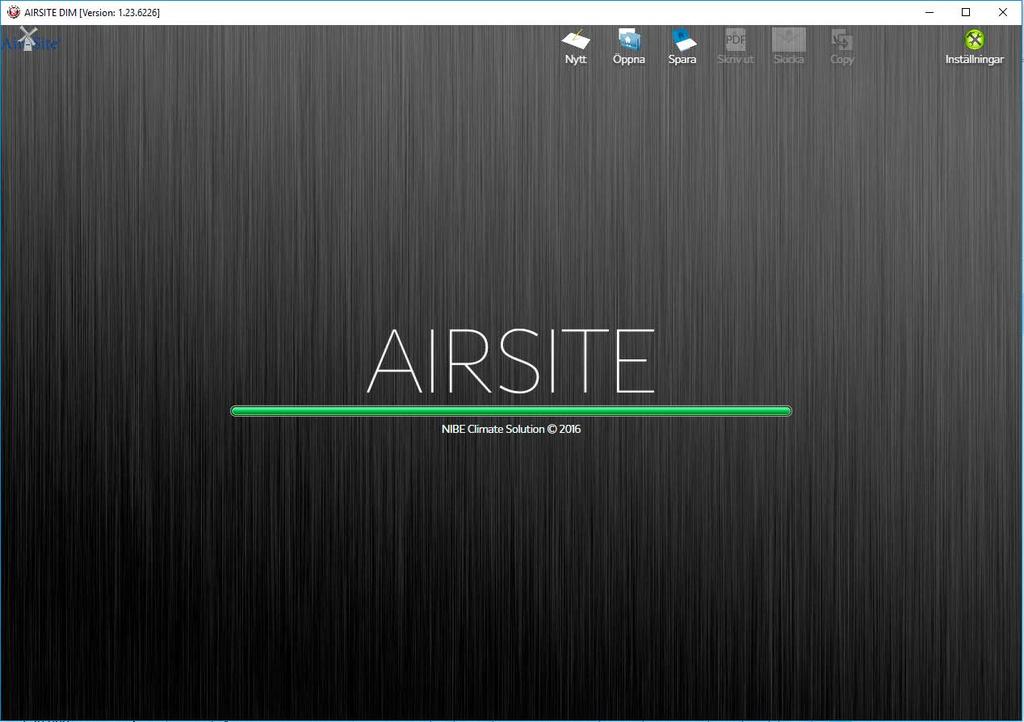

11 Air-Site DIM Används för att beräkna fastigheten. Presenterar bland annat jämförelsediagram innan och efter installation av GreenMaster HP. Energiklasser GreenMaster HP produktetikett HP-2 35 / HP-3 35 / HP-4 35 / HP-5 35 / Energiklasser GreenMaster HP systemetikett* HP-2 35 / HP-3 35 / HP-4 35 / HP-5 35 / * Redovisad effektivitet för systemet tar även hänsyn till dess temperaturregulator GreenMaster HP 11
