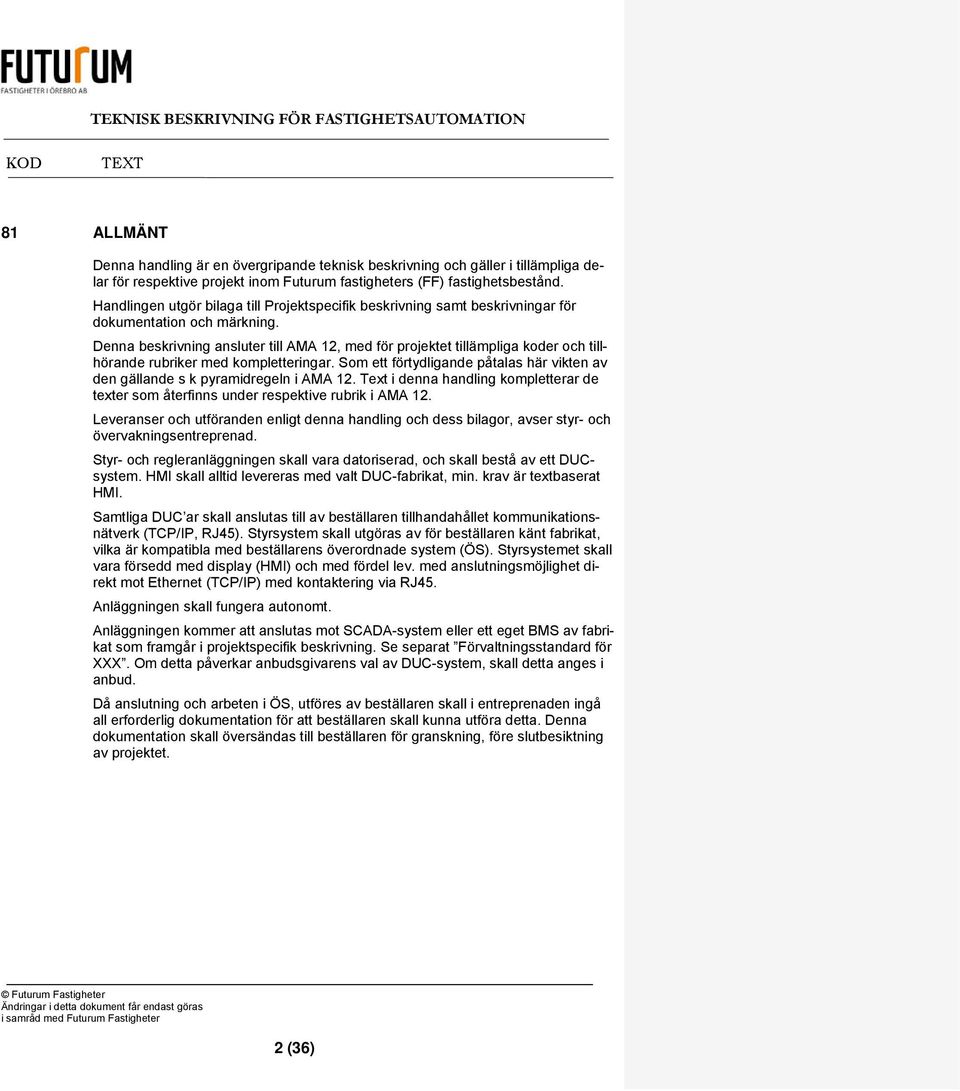

4 81 ALLMÄNT Denna handling är en övergripande teknisk beskrivning och gäller i tillämpliga delar för respektive projekt inom Futurum fastigheters (FF) fastighetsbestånd. Handlingen utgör bilaga till Projektspecifik beskrivning samt beskrivningar för dokumentation och märkning. Denna beskrivning ansluter till AMA 12, med för projektet tillämpliga koder och tillhörande rubriker med kompletteringar. Som ett förtydligande påtalas här vikten av den gällande s k pyramidregeln i AMA 12. Text i denna handling kompletterar de texter som återfinns under respektive rubrik i AMA 12. Leveranser och utföranden enligt denna handling och dess bilagor, avser styr- och övervakningsentreprenad. Styr- och regleranläggningen skall vara datoriserad, och skall bestå av ett DUCsystem. HMI skall alltid levereras med valt DUC-fabrikat, min. krav är textbaserat HMI. Samtliga DUC ar skall anslutas till av beställaren tillhandahållet kommunikationsnätverk (TCP/IP, RJ45). Styrsystem skall utgöras av för beställaren känt fabrikat, vilka är kompatibla med beställarens överordnade system (ÖS). Styrsystemet skall vara försedd med display (HMI) och med fördel lev. med anslutningsmöjlighet direkt mot Ethernet (TCP/IP) med kontaktering via RJ45. Anläggningen skall fungera autonomt. Anläggningen kommer att anslutas mot SCADA-system eller ett eget BMS av fabrikat som framgår i projektspecifik beskrivning. Se separat Förvaltningsstandard för XXX. Om detta påverkar anbudsgivarens val av DUC-system, skall detta anges i anbud. Då anslutning och arbeten i ÖS, utföres av beställaren skall i entreprenaden ingå all erforderlig dokumentation för att beställaren skall kunna utföra detta. Denna dokumentation skall översändas till beställaren för granskning, före slutbesiktning av projektet. 2 (36)

5 I anbud skall anges: För att uppnå optimal prestanda för kommunikation mellan aktuellt ÖS och DUCfabrikat, skall i anbud presenteras: DUC-fabrikat, kommunikationsmetod (drivrutin, OPC, etc.). Omfattning/antal av DUC-enheter och dess HMI (operatörspaneler/displayer etc.) samt antal apparatskåp. Fullständig redovisning av tänkt anläggning för projektet. Detta med avseende på kommunikationsupplägg, nätverkskonfiguration, typ av IP-gateway, övriga erforderliga kommunikationsenheter. Typ av HMI er (fabrikat, typ, grafisk, textbaserad, storlek). Synpunkt på version av aktuellt ÖS med avseende på valt DUCsystem. Då applikationsprogram måste placeras i ÖS (endast undantagsfall) och fungera i och ifrån ÖS Tydliga avvikelser/förtydliganden avseende funktion/prestanda/materialval, gentemot i denna angivna krav. Generella avvikelser från beskrivningar godtas ej. Där anbudsgivare vill byta ut föreskriven komponent, material eller fabrikat mot likvärdigt respektive motsvarande. Likvärdigheten avgör beställaren. 3 (36)

6 Begreppsförklaringar ÖS = Överordnat System. I denna handling beteckningen för det i projektet valda SCADA-systemet. SCADA = Supervisory Control And Data Aquisition, system innehållande erf. applikationsprogramvara för övervakning, historiska databaser, realtids databaser, tagdatabaser, program för bildbygge, larmrouting, trender, kommunikation samt dynamiskt grafiskt användargränssnitt. DHC = Nationell beteckning SCADA-system inkl. hårdvara. Nyttjas ej i denna handling. BMS = Enklare modell av SCADA system eller avancerat HMI för enbart en fastighet. HMI = Human Machine Interface, användargränssnitt människa/maskin (process), kan vara grafiskt eller textbaserad. DUC = Dataundercentral, nationellt begrepp för en DUC med CPU, inoch utgångsenheter (I/O), minne, integrerad eller separat display samt manöverdon (tangent tastaturtestator). Levereras ofta med integrerat HMI. PLC = Programmable Logic Controller, industriell motsvarighet till DUC, processor med in- och utgångsenheter med integrerad eller separat display och manöverdon (tangent tastaturtestator). Kan i förekommande fall jämställas med DUC. Man kan i många fall även välja annat fabrikat av display/operatörspanel till vald PLC. OPC = OLE for Process Control, används som drivrutin (mjukvara) för vissa DUC-system. Bestå server- eller/och klientdel. ÖS erbjuder kommunikationsmöjligheter via denna lösning. Rekommenderad kommunikationsmetod. Drivrutin = Driver, tolk, protokollsöversättare mellan olika språk eller dialekter (varianter), detta för att upprätta ett likformigt informationsutbyte. Drivrutiners kapacitet/prestanda varierar, beroende på applikation och användarkrav. För samtliga DUC-fabrikat gäller att det skall finnas stöd för kommunikation via TCP/IP för drivrutinen. AS = Apparatskåp Enhetsaggregat = Ventilationsaggregat med fabriksmonterad integrerad styr- och reglerutrustning (DUC). Ex. Swegon Gold. 4 (36)

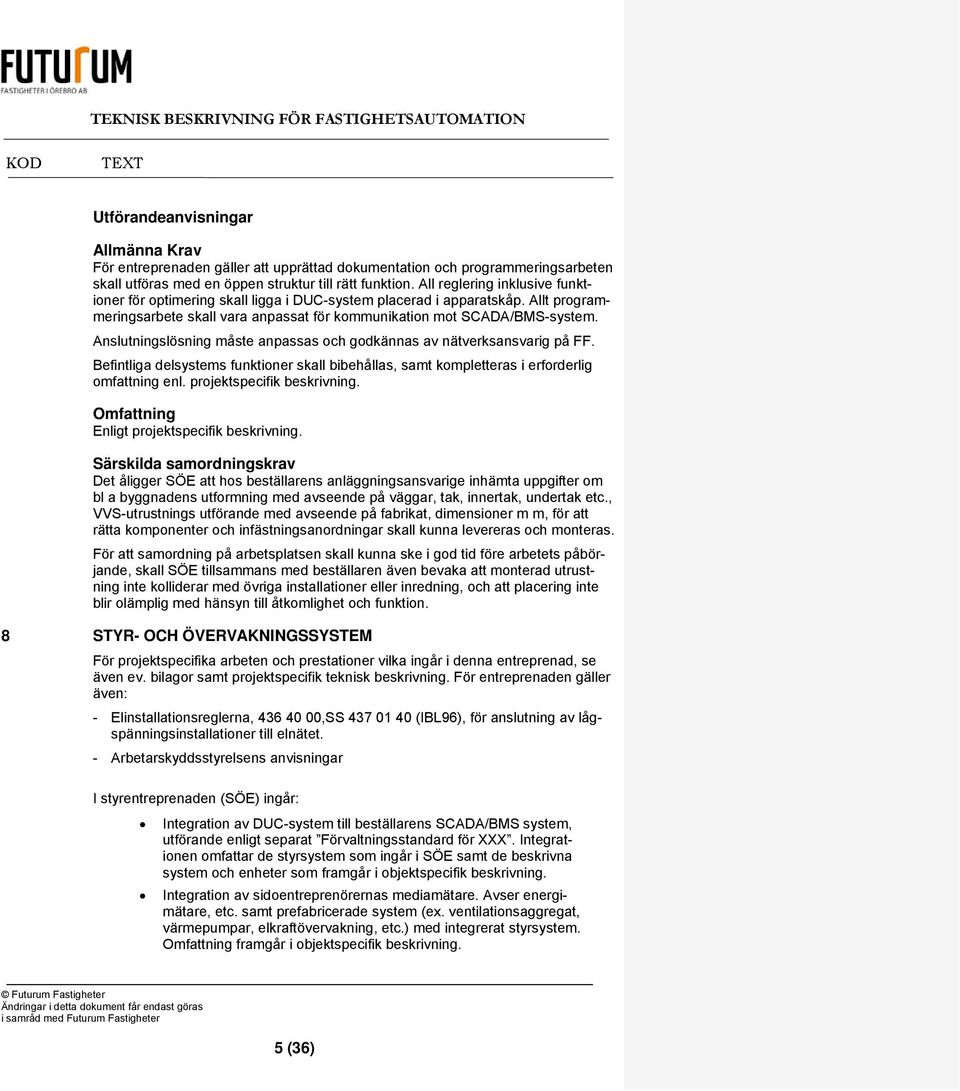

7 Utförandeanvisningar Allmänna Krav För entreprenaden gäller att upprättad dokumentation och programmeringsarbeten skall utföras med en öppen struktur till rätt funktion. All reglering inklusive funktioner för optimering skall ligga i DUC-system placerad i apparatskåp. Allt programmeringsarbete skall vara anpassat för kommunikation mot SCADA/BMS-system. Anslutningslösning måste anpassas och godkännas av nätverksansvarig på FF. Befintliga delsystems funktioner skall bibehållas, samt kompletteras i erforderlig omfattning enl. projektspecifik beskrivning. Omfattning Enligt projektspecifik beskrivning. Särskilda samordningskrav Det åligger SÖE att hos beställarens anläggningsansvarige inhämta uppgifter om bl a byggnadens utformning med avseende på väggar, tak, innertak, undertak etc., VVS-utrustnings utförande med avseende på fabrikat, dimensioner m m, för att rätta komponenter och infästningsanordningar skall kunna levereras och monteras. För att samordning på arbetsplatsen skall kunna ske i god tid före arbetets påbörjande, skall SÖE tillsammans med beställaren även bevaka att monterad utrustning inte kolliderar med övriga installationer eller inredning, och att placering inte blir olämplig med hänsyn till åtkomlighet och funktion. 8 STYR- OCH ÖVERVAKNINGSSYSTEM För projektspecifika arbeten och prestationer vilka ingår i denna entreprenad, se även ev. bilagor samt projektspecifik teknisk beskrivning. För entreprenaden gäller även: - Elinstallationsreglerna, ,SS (IBL96), för anslutning av lågspänningsinstallationer till elnätet. - Arbetarskyddsstyrelsens anvisningar I styrentreprenaden (SÖE) ingår: Integration av DUC-system till beställarens SCADA/BMS system, utförande enligt separat Förvaltningsstandard för XXX. Integrationen omfattar de styrsystem som ingår i SÖE samt de beskrivna system och enheter som framgår i objektspecifik beskrivning. Integration av sidoentreprenörernas mediamätare. Avser energimätare, etc. samt prefabricerade system (ex. ventilationsaggregat, värmepumpar, elkraftövervakning, etc.) med integrerat styrsystem. Omfattning framgår i objektspecifik beskrivning. 5 (36)

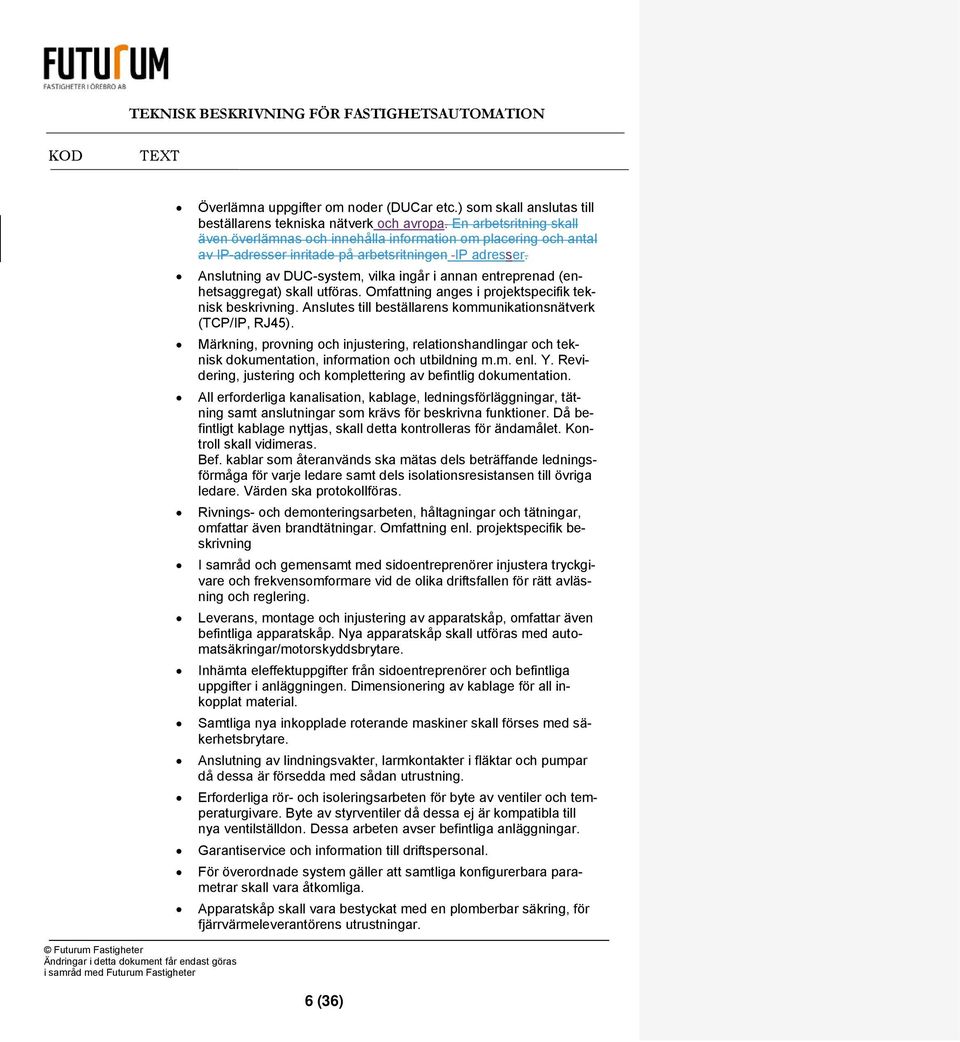

8 Överlämna uppgifter om noder (DUCar etc.) som skall anslutas till beställarens tekniska nätverk och avropa. En arbetsritning skall även överlämnas och innehålla information om placering och antal av IP-adresser inritade på arbetsritningen IP adresser. Anslutning av DUC-system, vilka ingår i annan entreprenad (enhetsaggregat) skall utföras. Omfattning anges i projektspecifik teknisk beskrivning. Anslutes till beställarens kommunikationsnätverk (TCP/IP, RJ45). Märkning, provning och injustering, relationshandlingar och teknisk dokumentation, information och utbildning m.m. enl. Y. Revidering, justering och komplettering av befintlig dokumentation. All erforderliga kanalisation, kablage, ledningsförläggningar, tätning samt anslutningar som krävs för beskrivna funktioner. Då befintligt kablage nyttjas, skall detta kontrolleras för ändamålet. Kontroll skall vidimeras. Bef. kablar som återanvänds ska mätas dels beträffande ledningsförmåga för varje ledare samt dels isolationsresistansen till övriga ledare. Värden ska protokollföras. Rivnings- och demonteringsarbeten, håltagningar och tätningar, omfattar även brandtätningar. Omfattning enl. projektspecifik beskrivning I samråd och gemensamt med sidoentreprenörer injustera tryckgivare och frekvensomformare vid de olika driftsfallen för rätt avläsning och reglering. Leverans, montage och injustering av apparatskåp, omfattar även befintliga apparatskåp. Nya apparatskåp skall utföras med automatsäkringar/motorskyddsbrytare. Inhämta eleffektuppgifter från sidoentreprenörer och befintliga uppgifter i anläggningen. Dimensionering av kablage för all inkopplat material. Samtliga nya inkopplade roterande maskiner skall förses med säkerhetsbrytare. Anslutning av lindningsvakter, larmkontakter i fläktar och pumpar då dessa är försedda med sådan utrustning. Erforderliga rör- och isoleringsarbeten för byte av ventiler och temperaturgivare. Byte av styrventiler då dessa ej är kompatibla till nya ventilställdon. Dessa arbeten avser befintliga anläggningar. Garantiservice och information till driftspersonal. För överordnade system gäller att samtliga konfigurerbara parametrar skall vara åtkomliga. Apparatskåp skall vara bestyckat med en plomberbar säkring, för fjärrvärmeleverantörens utrustningar. 6 (36)

9 Elmätare vilka levereras i denna entreprenad, skall levereras med gränssnitt M-bus inkl. device-server (IP-gateway eller motsvarande). Dessa skall då anslutas till beställarens kommunikationsnätverk. Omfattning enl. projektspecifik beskrivning Styrentreprenören (SÖE) skall inhämta uppgifter under entreprenadtiden enligt nedan: Inhämta data samt inkopplingsanvisningar på levererat material (ex. dimensioneringsuppgifter, anslutningsanvisningar fläktar, pumpar, etc.). Inhämta uppgifter för befintliga styr-, regler och övervakningsanläggning Inhämta IP adrsseradresser från bställarenbeställaren LEDNINGSSYSTEM Anslutningslösning till beställarens kommunikationsnätverk (TCP/IP) måste godkännas av nätverksansvarig hos beställaren. Ledningsnät Ledningsnät utförs skärmat där så erfordras för att funktion inte ska störas av yttre påverkan eller där ledningar utgör en störningsrisk för yttre installationer eller utrustningar. Elinstallationen och apparatskåp skall utföras med TN-S system (5-ledare). Ledningssystem Utgående ledningar dimensioneras av entreprenören med hänsyn till förändringar, preliminära motoreffekter samt utlösningsvillkor enl. ELSÄK-FS. Där risk finns för störningar genom kapacitiv eller induktiv påverkan får ledningar inte förläggas parallellt med mindre inbördes avstånd än 100 mm. Befintliga ledningsnät kan nyttjas om funktion kan upprätthållas. I övrigt skall nytt kablage installeras. Ledningar som anslutes till skilda gruppsäkringar eller skilda spänningssystem får ej förläggas i gemensam kabel. Brandfunktioner ventilation I anläggningar där centralt vidarekopplat brandlarm finnes skall detektering av brandgaser i ventilationsaggregat ingå i det centrala brandlarmssystemet. Omfattning av detektering skall ske i samråd SÖE/BRAND. SÖE installerar funktion från relä för utlöst centralt brandlarm till DUC. Automatisk återstart skall ske efter kvittering i centrala brandlarmssystemet, gäller både DUCár och s.k. brandspjällscentraler. 7 (36)

10 Övriga förutsättningar Vid nybyggnation: SÖE äger rätt att nyttja kanalisation som EE tillhandahåller i mån av plats. Samordning skall ske med EE. Befintliga anläggningar: SÖE äger rätt att nyttja befintlig kanalisation som beställaren tillhandahåller, då erforderlig kanalisation saknas, skall denna kompletteras i erforderlig omfattning av SÖE. Material levererat av SÖE som skall monteras av sidoentreprenör, skall överlämnas till denne mot kvitto. SÖE skall kontrollera att överlämnat material monteras på rätt sätt och har riktig funktion. Då eleffekter är redovisade, är dessa preliminära. MATERIALVAL Där det vid krav på fabrikant, respektive typ, står angivet eller likvärdigt eller motsvarande, är det beställaren ensam som avgör om likvärdigheten. Personals kvalifikationer För elinstallationsarbeten skall entreprenören lämna uppgift på behörig installatör. Miljöbetingelser Allt val av material skall vara anpassat till rådande miljö krav. Utrymmen Utrustning uppställs och anordnas så att framtida utbyggnad inom respektive utrymmen i möjligaste mån tillgodoses. B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Allmänt All installation som inte kommer att ha funktion efter entreprenadens färdigställande skall rivas, demonteras eller flyttas. Med rivning avses att installationen rivs i sin helhet. För platsutrustningar gäller att även till utrustningen anslutna ledningar, vilka skall demonteras i hela sin längd. Det åligger anbudsgivare att på plats förvissa sig om rivningsarbetenas omfattning för att ett komplett anbud, fritt från reservationer, skall kunna lämnas. I projektspecifik teknisk beskrivning framgår vilka utrustningar som avgår och skall ersättas med ny installation. All rivning och demontering ska godkännas av beställaren före utförandet, så att beställarens verksamhet inte påverkas. Beställarens kontaktperson skall kontaktas för visning av anläggningen. 8 (36)

11 Rivning Beställaren skall kallas för att avgöra om denne vill tillvarataga något material. Rivet och demonterat material som beställaren skall behålla placeras på anvisad plats. Övrigt material tillfaller entreprenören och skall snarast borttransporteras från platsen. Måste större komponenter delas för att möjliggöra borttransport vid trånga öppningar skall detta ingå. Borttransport ska ske med beaktande av miljömässigt vedertagna metoder. BEC.6 BEC.8 BED.6 BED.8 SBD SBD.2 Demontering av el- och teleinstallationer Demontering av styr- och övervakningsinstallationer Då reglercentraler, fläktar och pumpar matas direkt från elcentraler skall även urkoppling från denna utföras. Befintliga ledningsstegar och annan tillhörande kanalisation skall demonteras. Hänsyn tages vid rivning och demontering till då verksamhet kan pågå i intilliggande lokaler. Vid kabelgenomföring i vägg och valv demonteras kablage och genomföringar tätas till samma klass som vägg. Där demontering av gruppledning i säkringscentral sker, skall gruppförteckning revideras. Rivning av el- och teleinstallationer Rivning av styr- och övervakningsinstallationer KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O DYL Utomhus och i fuktiga lokaler skall väderbeständigt/korrosionsbeständigt materiel användas. Entreprenören skall alltid kontrollera att tillräckligt mellanrum för montage av ledningar finns räknat till tak, kanaler och rör inklusive isolering. Kabel för data förläggs i separat kabelränna. Kanalisation för utanpåliggande montage eller liknande i förekommande fall då inte infälld förläggning kan tillämpas, skall vara av typ elkanal Thorsman typ DTM eller liknande. Kabelstegar, trådstegar och kabelrännor Alla erforderliga fäst- och upphängningsdetaljer för stegar och ledningsrännor samt fästplåtar för dosor, uttag, säkerhetsbrytare etc. ingår. 9 (36)

12 SBE SBE.1 SBE.2 SBE.321 SBE.4 SBH.2 SBJ SBJ.15 DOSOR Toppklämma typ Torix och liknande får ej användas. Kopplings- och apparatlådor förses med plintar enligt SDC.31. Utanpåliggande dosor och plintar skall vara fastsatta vid underlaget med skruvar och får inte anses vara tillförlitligt uppsatta genom att de förankrats i ledningarna. Utanpåliggande kopplingsdosa placerad i anslutning till ledningsränna eller ledningsstege monteras lätt åtkomlig på för ledningsrännan/ledningsstegen tillhörande fästanordning. Kopplingsdosor/boxar som monteras på kabelstege, skall monteras mot gångzon. Anslutningsdosor Apparatdosa Kapslade kopplingsdosor Kopplingsdosor för kablar i telesystem Kopplingsboxar Kopplingsboxar (kopplingslådor) förses med plintar enligt SDC.31. KABELGENOMFÖRINGAR Vid vägg- och bjälklagsgenomgångar skall ledningarnas inbördes avstånd bibehållas oförändrade. Genomföringar utförda av entreprenören tätas efter färdigställd ledningsdragning, så att rätt täthetsklass uppnås. Förskruvning eller gummihylsor typ TET skall användas vid genomföring i aggregat för fullgod tätning. Brandavskiljande kabelgenomföringar i vägg eller bjälklag Brandtätningar utföres av entreprenören. Fabrikat och typ av nyttjad tätningsmassa dokumenteras. Dokument bilägges i relationshandlingar. Vid genomföring genom bef. tätning skall denna återställas med hjälp av samma typ och metod på tätning som tidigare. 10 (36)

13 SBJ.112 SBK.1 SBL SBL.11 SBL.12 SBL.1213 SBN.1 SBQ SBQ.11 SBQ.4 Kabelgenomföringar i yttervägg eller yttertak I yttervägg tätas rörändar och rörstosar i dosor med där för avsedd fogmassa. Genomföringar i vägg till utomhusplacerade utrustningar anordnas tillsammans med motsvarande medialedning. Rör till yttertak avslutas med s k svanhals. Genomföringar i bjälklag tätas. Stativ för elutrustning För fritt uppställd utrustning, där montage ej går att utföra på vertikal, används profilstål som montageställning. Apparatskåp för väggmontage monteras på stativ där väggen ej kan antas ha tillfredsställande hållfasthet. FÄSTDON FÖR APPARATER, EL- OCH TELEKABLAR, LEDARE MM Korrosionsbeständigt material skall användas. Utomhus och i fuktiga lokaler skall rostfritt alternativt väderbeständigt material användas. Fästdon för apparater Fästdon för el- och telekablar, elinstallationsrör o d Klisterankare eller motsvarande får ej användas. Stålskruv eller andra vassa instick får inte användas för fastsättning av material på ytor tillhörande rensningspliktig ventilationskanal, enligt SEN 1980, 52:131. Buntband Vid kapning av buntband skall för detta ändamål avsedd tång användas. Sk. sidavbitare får ej användas. Kabelskydd Kablage som monteras/förlägges utomhus, lägre än 3000 mm ovan färdig mark, skall vara försedd med kabelskydd (SP-rör eller likn.) mot mekanisk åverkan. KANALISATION AV ELINSTALLATIONSRÖR, FLEXRÖR E D Elinstallationsrör på väggyta eller takyta Elinstallationsrör på kabelstege, kabelränna e d 11 (36)

14 SC SCB SCC SCF SCM SCN SC-.3 SC-.4 SDB.1 SDB.222 EL- OCH TELEKABLAR MM Ledningar skall vara fäst vid underlag på betryggande sätt. Kablage dimensioneras med avseende på ledningsförluster och utlösningsvillkor enligt ELSÄK-FS. Skall för svagströmsinstallationer enligt kod SCF och SCM vidimeras via protokoll. KRAFTKABLAR INSTALLATIONSKABLAR Motorer och apparater som monteras på skakande maskinfundament anslutes med gummikabel med avbäring. Motorer som är utrustade med externa frekvensomformare kan anslutas med någon kabeltyp vilken innehåller flätad skärm och så att EMC-direktivet uppfylls. Vid förläggning av ledningar för kraft, belysning och tele på gemensam ledningsstege, skall styrledningar (enligt SCF- och SCM-kod) förläggas tillsammans med teleledningar. TELE- OCH DATAKABLAR Ledningar för samtliga styr- och reglerkomponenter upp till 60 V samt kommunikationsslinga förläggas i separat ränna samt utförs med skärmat kablage, om så krävs för rätt funktion. KABLAR FÖR STYRNING, MÄTNING OCH INDIKERING Ledningar till givare i ventilationskanaler och i dykrör, skall vara försedd med "ledningsslinga" som gör det möjligt att dra ut givaren med ledningen ansluten. KABLAR FÖR BUSSYSTEM Kablar i kanalsystem Kablar på kabelstege, kabelränna e d Där kabelstege eller ränna och avståndet till vägg, tak, utrustning etc., överstiger 250 mm skall ledning förläggas på bärjärn eller profiljärn. Ledning för styrning, övervakning, data och kommunikation som förlägges på samma stege som ledning för kraft, skall förläggas i särskild där för avsedd ränna. Ledning skall fästas på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. Elektriska förbindningar Skarvar på installationskabel 12 (36)

15 SDC.31 SE SEB.1 SEB.141 SEC.3 Kopplingsplintar på skena Kopplingsplintar skall placeras upptill i apparatskåp. Yttre ledningar ansluts till plint i partföljd och endast en part till varje plint. Våningsplint får ej förekomma. 25% plintar i reserv, dock minst 10 st. per spänningsart. Samtliga reservparter ansluts till plint och jordas i ena ändan. Kopplingsplintar i apparatskåp skall ha provningsmöjlighet och vara utförd för min. 1,5 mm 2. Fritt utrymme från plintens översida för utgående kablar, min 150 mm. Yttre och inre förbindningar får inte förläggas i samma kabelkanal. RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM Kontaktor resp. motorskydd skall vara utrustade med erforderligt antal hjälpkontakter för angiven funktion. Samtliga erforderliga elkopplare ingår i entreprenaden även om de ej särskilt angivits i förfrågningsunderlaget. Reläer Instickstyp skall användas samt vara utförda med handmanöverdon. Strömreläer Strömövervakningsreläer som i förekommande fall ersätter tryckvakter skall vara av fabrikat Crouzet, typ EIL-EIH (artikelnummer ##) eller likvärdig. Dvärgbrytare Vid ny installation/apparatskåp: Separata manöversäkringar användes för respektive aggregat/system. Dvärgbrytare (automatsäkring) skall vara försedd med fristående larmkontakt. Larm skall utgå till DUC då någon av automatsäkringarna i apparatskåpet löst ut. Säkringar skall avpassas till belastningens art och storlek och anpassas med avseende på rätt karakteristik ( B, C och D ) De motorer som ej förses med motorskyddsbrytare skall larm (driftfel) indikeras via larmkontakt på dvärgbrytare, lägges gemensamt med larmkontakt för belastningsobjekt/system, om inget annat anges. För övriga automatsäkringar gäller att larmkontakter för automatsäkringar och motorskyddsbrytare sammankopplas till ett summalarm. Larmfördröjning 5 sek - 15 min. Max. säkringsstorlek frö för dvärgbrytare är 20A. Mellan 20 63A används diazedsäkring och >63A används knivsäkring. 13 (36)

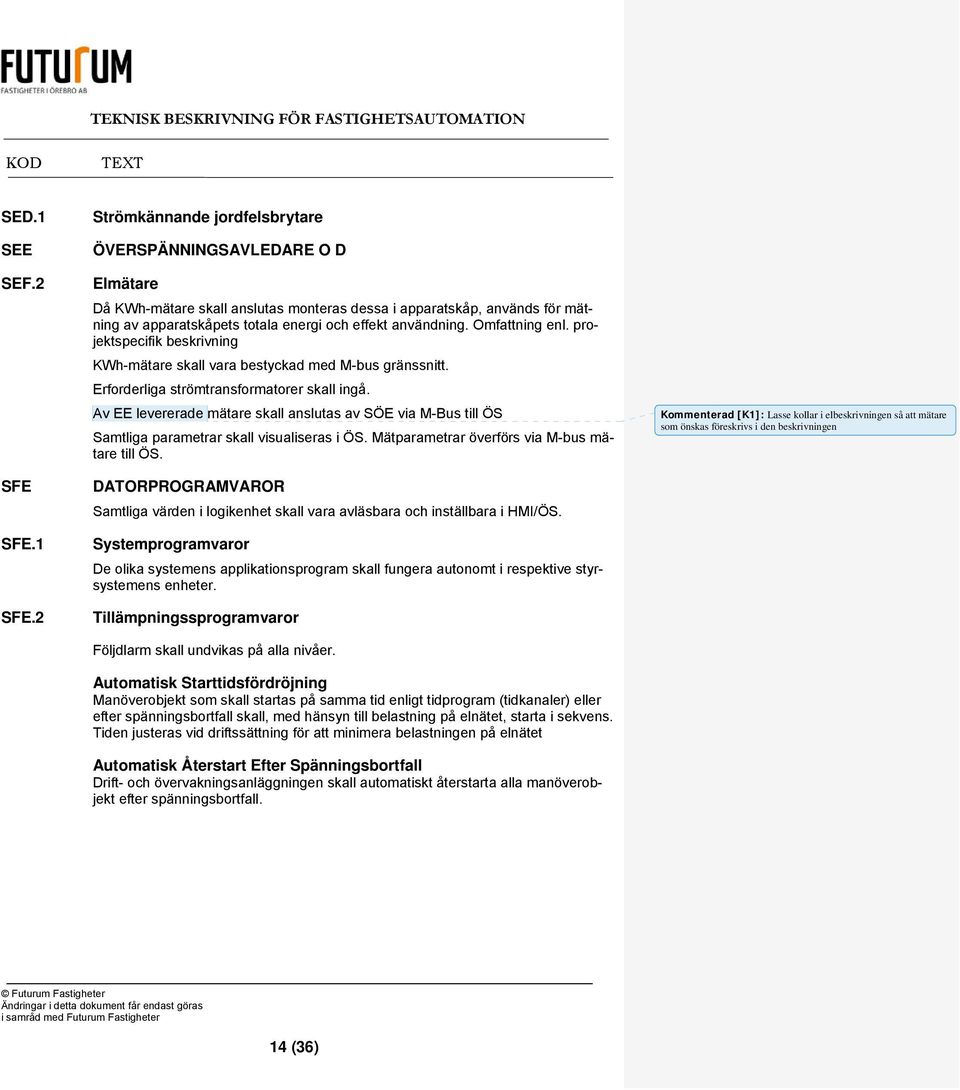

16 SED.1 SEE SEF.2 SFE SFE.1 SFE.2 Strömkännande jordfelsbrytare ÖVERSPÄNNINGSAVLEDARE O D Elmätare Då KWh-mätare skall anslutas monteras dessa i apparatskåp, används för mätning av apparatskåpets totala energi och effekt användning. Omfattning enl. projektspecifik beskrivning KWh-mätare skall vara bestyckad med M-bus gränssnitt. Erforderliga strömtransformatorer skall ingå. Av EE levererade mätare skall anslutas av SÖE via M-Bus till ÖS Samtliga parametrar skall visualiseras i ÖS. Mätparametrar överförs via M-bus mätare till ÖS. DATORPROGRAMVAROR Samtliga värden i logikenhet skall vara avläsbara och inställbara i HMI/ÖS. Systemprogramvaror De olika systemens applikationsprogram skall fungera autonomt i respektive styrsystemens enheter. Tillämpningssprogramvaror Följdlarm skall undvikas på alla nivåer. Automatisk Starttidsfördröjning Manöverobjekt som skall startas på samma tid enligt tidprogram (tidkanaler) eller efter spänningsbortfall skall, med hänsyn till belastning på elnätet, starta i sekvens. Tiden justeras vid driftssättning för att minimera belastningen på elnätet Automatisk Återstart Efter Spänningsbortfall Drift- och övervakningsanläggningen skall automatiskt återstarta alla manöverobjekt efter spänningsbortfall. Kommenterad [K1]: Lasse kollar i elbeskrivningen så att mätare som önskas föreskrivs i den beskrivningen 14 (36)

17 Tidkanaler Förprogrammerad (min 10 år) svensk årskalender med samtliga svenska helger som uppdateras automatiskt varje år. Automatisk sommar- och vinteromställning samt skottårsomställning. Veckoschema: måndag, tisdag, onsdag, torsdag, fredag, lördag, söndag, helgdag och dag före helgdagsafton. Tidsupplösningen skall ej vara längre än 1 minut. För samtliga system skall undantagstidkanaler finnas. Undantagstidkanaler skall utföras med datum för start och stopp och förregla resp. system under inställt datumintervall. Samtliga tidkanaler i DUC skall vara åtkomliga från ÖS. Styrning av tvillingpumpar respektive parpumpar Pumparna A och B skall automatiskt kunna alternera efter ett tidprogram att vara huvud- resp. reservpump. Vid skiftning av huvudpump skall alltid båda pumparna vara i drift samtidigt under 5 sekunder tills den nya reservpumpen stoppas. Vid fel på vid tillfället vald huvudpump (A eller B) skall reservpumpen automatiskt starta efter en tidsfördröjning på 5 sekunder samtidigt som larm av prioritet B utgår. Skulle det bli fel på både huvud- och reservpumpen skall larm av prioritet A utgå. Om huvudpump utgörs av enkelpump skall denna generera A-larm omedelbart. Frysvaktsfunktion Frysvaktsfunktion skall vara utförd i mjukvara och vara försedd med min. begränsning vid drift och varmhållning vid stopp samt manuell återstart och med digital utgång för larm. Inställningsområde: 5-15 C. Vid utlöst larm skall ventilställdon öppna till 100 % och pump skall vara i drift. Drifttidmätning Samtliga motordrifter styrda av DUC skall förses med drifttidsmätning. Drifttidsmätning skall vara försedd med nollställbara fält för tid och larmgräns. Inställningsområde tim. Volym- och energimätning Skall presenteras i DUC och ÖS med rätt enhet. 15 (36)

18 Temperatur larmer Temperaturlarmer skall blockeras via utetemperaturen, då inga förutsättningar finns för att upprätthålla börvärdet. Resp. larm blockeras då tillhörande pump eller fläkt ej är i drift Exempelvis: - Högtemperaturlarmer skall blockeras vid avstängd komfortkyla - Högtemperaturlarm på radiatorgrupp sommartid - Högtemperaturlarmer skall blockeras ex. rumsgivare vid utetemperatur lika eller högre än bör/larmvärde - sommartid Larm Larm skall i HMI presenteras med teknisk adress, förklarande text (ex. tilluftsgivare), datum, tid, klass samt status (kvarstående kvitterat, kvarstående okvitterat, kvarstående blockerat). Aktiva larmer skall indikeras med fast (kvitterade) och blinkande (okvitterade) rött sken. Parameter för blockerade larmer i DUC, skall kunna läsas in i ÖS. Larm för lågt tryck samt huvudpumpar skall alltid utföras som A-larm. Larmfördröjningar Om inget annat anges skall samtliga larm tidsfördröjs individuellt med 5 sekunder (eller enligt driftkort). Summalarm Individuellt inställbar larmfördröjning (5 sek. 15 min.) då summalarm skapas per system. Digitala insignaler Inläsning av insignaler och kontroll av larmtillstånd. Driftindikering skall ske via fysisk indikering om inget annat anges. Mätvärden, analoga insignaler Alla analoga mätvärden skall kunna förses med gränsvärden för automatiskt larm eller styrning av processen. I entreprenaden ingår att förse reglerande givare med larm. Värde skall presenteras i avsedd storhet. För inlästa mätvärden skall följande delfunktioner utföras: - Presentation skall ske i aktuella SI-enheter. - Filtrering (datareduktion). - Rimlighetskontroll - Gränsvärdetest. 16 (36)

19 Mätvärdesområde för givare Där givarens spann sätts via programvara skall arbetsområde följa standard för givare (se under UB) samt vara så att beskriven funktion ligger inom ett mindre spann av givarens arbetsområde. Spjällfunktion Spjäll för till- och frånluftsaggregat skall hinna öppna innan resp. fläkt styrs i fullfart, hänsyn skall tas till spjällets öppningstid. Energimätning/övervakning Analoga och digitala signaler från flödes-, effekt- och energimätare skall anslutas och behandlas så att summerade och/eller medelvärdesbildande värden för dygn erhålls för överföring till ÖS. Omfattning enl. projektspecifik beskrivning Ändring av utgångstillstånd Forcering av utgångstillstånd till läge HAND-O-AUT. I läge AUT styrs utgångens läge av DUC. Förreglingar, reglerfunktioner Beräkning av förreglings- och larmfunktioner. Beräkning av reglerfunktioner. Kontroll av tidkanaler. Vid driftsstörning av ÖS, skall styrsystemets enheter fungera autonomt och dess interna kommunikationsutbyte fortsätta att fungera. Handkörning av cirkulationspumpar skall ej blockera reglerfunktion. Driftfel Driftfel för fläktar omfattar dels larm, när utsända manöver och driftsvar från fläktvakt ej överensstämmer eller när utsänd manöver och indikering från luftflödesgivare ej överensstämmer. Driftfel för pumpar omfattar när önskat driftläge ej överensstämmer med driftsvar. Larmfördröjning, inställbar 5 sek - 30 min. 17 (36)

20 Regulatorparametrar Kontroll och ändring skall kunna ske av de olika regulatorernas P, I och D funktion (förstärkningsgrad, sommar & vinter - kompensering, tidskonstanter) dödzon vid sekvensreglering. Följande reglerparametrar skall lagras i tabeller: - Regulatornummer - Typ av regulator - Ärvärde - Börvärde - Förstärkningsfaktorer - Tidkonstanter - Max. utsignal - Min. utsignal - Dödzon - Larmgränser Lokalt HMI Bilden skall vara dynamisk och redovisa aktuella mätvärden, börvärden, modulerande utsignaler samt driftstatus. Den dynamiska bilden skall uppdateras kontinuerligt. Via HMI et skall samtliga konfigurerbara parametrar vara åtkomliga. Uppgradering av programvara Uppgradering av programversion (drivrutiner, och liknande) skall ske under garantitiden i mån av förändring. SJC.41 SJC.42 SJF.4 SJF.41 Strömtransformatorer Spänningstransformatorer Avser transformatorer för reglerutrustning och manöver. Placeras i apparatskåp och beröringsskyddas. Transformatorer skall vara utförda med automatsäkringar på sekundärsidan samt vara 2-poliga. Frekvensomriktare Frekvensomriktare jämställs med frekvensomformare. Frekvensomriktare för motordrift Frekvensomriktare för varvtalsreglering skall vara av fabrikat Vacon eller likvärdig, bestyckad med radiostörningsfilter och övertonsfilter om så krävs för installationen och uppfyllande av EMC-direktivet. Kapslingsklass anpassas till den miljö där omriktaren placeras. Frekvensomriktare skall levereras med manöverpanel (LCP). Installation skall utföras i enlighet med fabrikantsanvisningar. Skall placeras så nära belastningsobjekt som möjligt. Frekvensomriktare får monteras på aggregatdel som ej har öppningsbara luckor. Frekvensomriktare skall 18 (36)

21 monteras så att display blir placerad mellan 1600 mm och 1800 mm ö.g. med minmått för ryggningsavstånd med 1200 mm. Matande ledning till frekvensomformare skall föregås av automatsäkring eller motorskyddsbrytare, kontaktor skall ej finnas före frekvensomformare. Vid parallellkoppling av motorer skall varje motor vara försedd med separat termiskt motorskyddsrelä eller inbyggt termoskydd i motorn. Fläktars termokontakter skall vara förreglade med frekvensomformare. Entreprenören skall även ta hänsyn till kablarnas totala längd, med avseende på EMC. Driftindikering från frekvensomriktare skall presenteras i DUC. Vid stopp av frekvensomriktare skall detta ske via DU-signal från DUC samt 0V-signal (AU) till frekvensomriktare. Fläktar med termokontakt skall vara förreglade med frekvensomriktare. Säkerhetsbrytare skall placeras före frekvensomformare. Varselmärkning skall monteras på/vid frekvensomriktare med avseende på strömförande delar, även efter bruten nätström. För uppfyllande av CE-märkning skall anslutande utrustningar och kablage utformas enligt installationsanvisningar för frekvensomriktare. SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER Allmänt Efter spänningsbortfall skall motorer återstarta automatiskt, med fördröjning mellan belastningsobjekt. SKB.422 SKB.5 Beröringsskyddade centraler Centraler (apparatskåp) utförs för TN-S (5-ledarsystem). Apparatskåp, apparattavlor m.m. Befintliga apparatskåp kan kompletteras och användas för ny utrustning, om inget annat anges i projektspecifik beskrivning, entreprenören tillåts välja den mest fördelaktiga lösningen. Dock då befintligt apparatskåp återanvänds skall detta då bestyckas för att uppfylla funktion och säkerhet (ex. vis beröringsskydd). Apparatskåp skall förses enligt gällande regler och bestyckas enl. kod SKB.51. Apparatskåpens (AS##) kapslingsgrad anpassas till uppställningsplatsens krav, lägst IP43. Apparatskåpen placeras i närheten av betjänande objekt, då inte placering framgår av installationsritningar. Huvudledning (matning), ansluts överkant apparatskåp på plint alt. huvudbrytare. Ansluts parallella ledningar eller aluminiumkabel, skall centralen utföras med anslutningslåda med kopplingsplint före huvudströmställare eller fördelningslåda. 19 (36)

22 Vid ombyggnad av befintliga anläggningar, ingår matning (även ny matning) av apparatskåp i denna entreprenad samt matning av enhetsaggregat ingående i annan entreprenad, matning anslutes i befintlig elcentral. SKB.51 Apparatskåp Med apparatskåp jämställs även apparatlåda, dock ej kopplingsdosor. Om rörledningar är placerade ovan apparatskåp skall det finnas ett droppskydd, placerat mellan rörledningar och apparatskåp. Apparatskåpen skall innehålla kompletta utrustningar enl. beskriven funktion. Skåp skall utformas så att apparater är lätt tillgängliga för service och utbyte bestyckas samt enl. lista nedan. Nya apparatskåp skall innehålla och utföras enligt följande: DUC Fastskruvad dokumentshållare för apparatskåpsschemor och manualer. Lysrörsbelysning och jordat 2-vägsuttag som ej bryts över huvudströmbrytare i AS belysning tänds när skåp öppnas. Varselmärkskylt skall uppsättas om detta. Uttag skall vara bestyckat med en indikering (lysdiod) om att uttaget är spänningssatt. Apparater som ej bryts av huvudbrytare skall strömförsörjas med installationskabel med hölje som ej förläggs i kabelkanaler. Anslutningsplintar ska vara frånskiljbara, 4-polig huvudbrytare på inkommande kraftmatning. Dörrar av metall skyddsjordas via skyddsjordningsfläta. Apparatskåp utföres med automatsäkringar/motorskyddsbrytare. Då apparatskåpens totala märkström överstiger 63A, skall dess apparater, utrustningar och strömskenor grupperas och sektionssäkras om 63A. Utrustningar i apparatskåp monteras med inbördes avstånd så att av fabrikanten angiven maximal omgivningstemperatur ej överskrides. Eventuellt kompletteras apparatskåp med fläkt och filter vid behov. Erforderliga kontaktorer, motorskyddsbrytare, automatsäkringar, reläer, lastbrytare, transformatorer, kopplingsplintar etc. monteras på montageskivor. Spänningsförande delar förses med övertäckande beröringsskydd då spänningen är 50V och högre. Avstånd mellan motorskyddsbrytare, reläer och dyl. monteras enligt fabrikantanvisningar med avseende på omgivningstemperaturer och liknande. 20 (36)

23 Kopplingsplintar monteras på bärskenor med tydlig märkskylt. Ledningar till AS förses med anpassade tätningsdon. (Gäller även ledningar ingående i annan entreprenad). Outnyttjade öppningar proppas. Ledningar till frontmatade apparater drages i spiralslang. 30 % reservutrymme jämnt fördelade mellan komponenter skall finnas i AS, gäller även I/0 för DUC. Ledningar mellan apparater och kopplingsplintar skall dras i ledningskanaler samt fastsätts med skruv, gäller även apparatskåpsdörr. Fri längd utanför kanal får högst vara 150 mm. Märkning utföres visande samhörighet med respektive gruppledning och anslutningsplint för gruppledning. Dokumentation omfattande: apparatskåpsschemor, manual HMI, driftkort (processbild+funktionstext+inställningar) samt ev. övriga erforderliga dokument för underlättande av underhåll för levererad utrustning. Vägguttag för matning av IP-modem eller annan teknisk utrustning vilken ingår i denna entreprenad, ersätter ej ovan nämnda uttag och skall ej matas via jordfelsbrytare. Golvskåp förses med sockel och uppställes på klossar av gummi. Dörrar för nya apparatskåp skall innehålla och utföras enligt följande: HMI Driftomkopplare och sserviceomkopplare. Se även kod SLD.3. Driftindikeringar (på separat panel eller HMI). Larmindikeringar (kan även finnas som klartext i HMI) Summalarmlampa. Skall vara röd och vara utförd som lysdiod, extra ljusstark med mycket lång livslängd (LED). Kan även vara integrerad i HMI. Utrustning vilken skall placeras i apparatskåpsfront, monteras min 1100 mm öfg samt max 1800 mm öfg. HMI placeras 1550 mm öfg. 21 (36)

24 SKF.5 SKF.51 SKF.56 SKF.72 Startkopplare, pådrag m m för högst 1 kv Motorskyddsbrytare skall vara försedd med kontaktfunktion för larmgivning. Minsta storlek för kontaktorer 10 A. Motorskyddsbrytare Det åligger entreprenören att från motorleverantören för befintlig utrustning, inhämta uppgifter för dimensionering av överströms- och överlastskydd. Motorer över 0,5 kw skall vara försedda med motorskyddsbrytare. För pumpar som är försedda med internt motorskydd och larmkontakt för larmåtergivning skall inte motorskydd i apparatskåp användas, dessa förses då endast med kortslutningsskydd. Larmindikering anslutes direkt till DUC. För pumpar som är försedda med internt motorskydd, men saknar larmkontakt, skall förses med strömövervakningsrelä i apparatskåp, vilket då nyttjas som larmindikering. Mjukstartare Motorer över 7 kw, som ej är försedda med frekvensomriktare, skall vara försedda med mjukstart. Mjukstartsutrustning skall levereras med fast display och manöverdon. Larm anslutes till DUC. Säkerhetsbrytare för högst 1 kv Säkerhetsbrytare skall finnas för samtliga el-motorer och frekvensomriktare. Skyddsform min. IP54. Säkerhetsbrytare utomhus placeras under, av SÖE, anordnat regnskydd samt lägst 300 mm över färdigt tak. Säkerhetsbrytare för motorer med märkdriftström 16A skall förregla tillhörande frekvensomformare/manöverkrets. De motorer som lev. med termokontakter, inkopplas dessa via säkerhetsbrytarens hjälpkontakt till manöverkretsen. Invid varje säkerhetsbrytare skall skylt finnas med text: SÄKERHETSBRYTARE FÅR EJ ANVÄNDAS FÖR START OCH STOPP. FRÅNSKILJ HÄR VID ARBETE MED MOTORAGGREGAT. För säkerhetsbrytare som placeras före frekvensomriktare skall skylt (varselmärkning) finnas med text om att inget arbete får utföras med motor inom en viss säkerhetsperiod, detta med avseende på frekvensomriktare är utrustade med kondensatorer. Säkerhetsperioden kontrolleras med tillverkare, alternativt tillverkarens installationsanvisningar/manualer för respektive storlek. Säkerhetsbrytare (inkl. förskruvningar) som placeras mellan frekvensomriktare och motor, skall vara av typ som är godkänt (metall) för detta ändamål med avseende på EMC-direktivet, gäller även förskruvningar för säkerhetsbrytare och frekvensomriktare. 22 (36)

25 SLC.3 Tidströmställare Lysdiod skall indikera när forcerad drift gäller. Lysdiod skall sitta på strömställaren. Skall vara av elektronisk typ med lysdiod (typ ELJO TREND eller liknande). Tidströmställare skall vara polarvita samt avsedda för infällt montage. Tidströmställare i rum, placeras på 1700 mm ö.g., på dörrens låssida, om inget annat anges. Vid tidströmställare skall det klart framgå funktion. Ex.: LB01-TS1 Ökad luftmängd ventilation AS01 LB01-TS1 Övertidsdrift ventilation AS01 SLD.3 Manöveromkopplare Betjänande objekt skall framgå. Nedan gäller även vid ombyggnad av befintliga apparatskåp. Samtliga motordrifter skall vara försedda med omkopplare på relämodul/direkt på I/0 med följande lägen: 1-AUTO-0. Omkopplare skall vara kopplade direkt i manöverkrets och ej via mjukvara. Serviceomkopplare Samtliga motordrifter skall vara försedda med omkopplare på apparatskåpsfront relämodul/direkt påi/0 med följande lägen: 1-AUTO-0. Omkopplare skall vara kopplade direkt i manöverkrets och ej via mukvara. Dessutom skall fför ventilationssystem monteras serviceomkopplare med lägena: SERVICE / DRIFT på apparatskåpsfront. En serviceomkopplare per system. I läge SERVICE skall samtliga styrningar och regleringar för systemet stoppas. I läge DRIFT styrs systemet i normal drift, ev. återstart i sekvens då man återgår från läge SERVICE. I läge 1 skall motor styras till manuell drift. Indikering/larm skall utgå till DUC, då omkopplare inte står i läge AUTO eller DRIFT. SLF.22 Närvarodetektorer Signal från närvarodetektor förses med tillslagsfördröjning om 10min och frånslagsfördröjning med 20 min. om inget annat anges. Rörelsedetektorers placering och linsbestyckning, skall anpassas till dess betjäningsområde. 23 (36)

26 SNT.16 Signallampor mm 24 (36)

27 UB UBB UBB.11 UBB.31 GIVARE Samtliga rörsystem (VP, VS, VV, KB etc) skall förses med temperaturgivare i både tillopp och returledning. Samtliga ventilationssystem förses med temperaturgivare i utelufts-, avlufts-, tillufts-, frånlufts-kanal och frysvaktsgivare. Ventilationsaggregat som försörjer bollhallar skall även förses med rumstemperaturgivare. Det åligger entreprenören att mätomvandlare placeras på ett ur regler- och funktionssynpunkt representativt ställe. Givare i rum placeras 1700 mm över golv om inget annat anges. Givare utomhus, placeras min 3000 mm över färdig mark på norrfasad. Kablage förses med skyddsrör, kaplingsklass för utomhusbruk. Givare i lokaler med aktiviteter såsom bollsporter och liknande, skall vara försedda med skyddsgaller. Mätvärden från givare som skall redovisas som dynamiska mätvärden i DUC anpassas till aktuell funktion. Givarens arbetsområde anpassas till den funktion den skall ha i anläggningen för att få bästa möjlig upplösning. Information om så saknas skall inhämtas från berörd sidoentreprenad. Reglerande givare skall monteras i media, mätande givare accepteras anliggningstyp om ej annat angivits. Givare som monteras i rörledning skall utföras med dykrör. Samtliga givare skall kalibreras för den samordnade funktionsprovningen, vilket skall vidimeras vid slutbesiktning. GIVARE FÖR TEMPERATUR Från inställt värde tillåts en stationär avvikelse av max 0,5 C för styrutrustningar för temperaturreglering. Reglerande givare skall monteras i media, mätande givare accepteras anliggningstyp om ej annat angivits. Aktiva givare skall vara av typen 0-10V alternativt 4-20 ma (ej fassnitt). Passiva mätgivare skall vara av typen Ni 1000 LG alt. NTC1,8. Givare för tappvarmvatten skall ha en tidskonstant < 8 sekunder. Givare för temperatur, kanalmonterade, stegvisa elektriska Givare för temperatur, rörmonterade, stegvisa elektriska För frysvaktsgivare gäller att känselkroppen monteras i en av värmebatteriets rörrader. Om så ej är möjligt skall montage ske i kallaste rördelen. Sk. anliggningsgivare får ej användas utan FF s medgivande. 25 (36)

28 26 (36)

29 UBC UBD.12 UBK.12 UBK.124 UBK.21 UBL.42 UE GIVARE FÖR TRYCK Givare för fukt, kanalmonterade, kontinuerligt elektriska Givare för relativ fuktighet monteras i frånluftskanal från omklädningsrum. Så länge fukthalten överstiger inställd gräns skall aggregatet fortsätta i drift oavsett status på tidkanal. Mätintervall 0-100%RH. Givare för koncentration, kanalmonterade, kontinuerligt elektriska Rökdetektorer monteras då centralt brandlarm saknas. Om centralt brandlarm finnes kontrolleras funktion och omfattning i samråd med B. Rökdetektorer skall vara försedda med röklarm och servicelarm. Rökdetektorerna skall ha en hårdvaruförreglande funktion. Rökdetektorerna avsedda för montage i ventilationskanaler skall vara utrustade med hjälpfläkt om de även ska detektera vid avstängt aggregat. Se krav i brandskyddsdokumentation. Venturirörens längd skall vara anpassade till kanalstorleken och täcka hela kanalens bredd (höjd). Givare för koncentration, kanalmonterade, kontinuerligt elektriska - Koldioxidgivare Givare för koncentration, rumsmonterade, kontinuerligt elektriska Rökdetektorer skall vara försedda med röklarm och servicelarm. Rökdetektorerna skall ha en hårdvaruförreglande funktion. Givare för strålning, utomhusmonterade, kontinuerliga elektriska Givare för ljus placeras så (eventuellt avskärmas) att de ej påverkas av utebelysning eller annan fast placerad ljuskälla. STÄLLDON Ställdon förses med väl synlig lägesindikering där spjällets/ventilens läge klart framgår. Märkspänning 24 VAC. 27 (36)

30 UEB UEC UFB STÄLLDON FÖR SPJÄLL Styrsignal 0-10V/4-20mA då modulerande ställdon är aktuella. Monteras normalt direkt på spjällaxel, kompletteras ev. med spjällaxelförlängare vid isolerade kanaler eller befintliga spjällkonsoler. Material och arbete ingår i denna entreprenad. Ställdon skall ha moment min. 5 Nm/m 2 spjällyta. Samtliga spjäll med fjäderåtergång skall vara dimensionerade för minst stängningscykler. För ställdon för uteluftsspjäll och plattvärmeväxlare gäller lägsta dimensionerande omgivningstemperatur -20 C. Generellt gäller för spjällställdon med rök eller brandgasfunktion, att dessa skall levereras med ändlägesindikering (båda ändlägena). Ställdon skall motioneras och övervakas från DUC. Motionsintervall utförs enl. tillverkarens anvisningar STÄLLDON FÖR VENTIL Styrsignal 0-10V/4-20mA. Vid strömavbrott skall ventilställdon för tappvarmvatten stänga mot varm port. Ventilställdon förses med handreglage. STYR- OCH LOGIKENHETER I PROGRAMMERBARA STYRSYSTEM OMFATTNING Antal system, I/O och dess funktion som ingår i denna entreprenad framgår enligt projektspecifik teknisk beskrivning. DUC-enheter placeras i apparatskåp vid respektive anläggningsdel, dess antal I/O-enheter och prestanda anpassas till entreprenörens systemuppbyggnad och beskriven funktion. DUC-anläggning skall vara bestyckad med kommunikationsenheter. Programmeringsstruktur och adressering i DUC, skall vara anpassad för kommunikation mot ÖS. DUC-anläggning skall levereras med kommunikationsenheter, antal anpassas till antalet installerade DUC och kommunikationsprestanda mot ÖS. Programmering av DUC utförs till full funktion, samtliga in/utgångar, tidkanaler, börvärden mm. Samtliga variabler skall kunna manövreras från ÖS. Följdlarm skall blockeras, endast den larmpunkt som först aktiveras av en driftstörning skall utgå. Operatörsgränssnitt HMI utformas med svenska tecken (Å, Ä och Ö). Samtliga parametrar skall betraktas som variabla och då vara ändringsbara från ÖS, detta omfattas även av timerfunktioner och larmfördröjningar i DUC-system. 28 (36)
