1 1(38)2253-M STYR Version 3 Projekteringskrav Styr Ingående i Gavlefastigheters projekteringsanvisning Upprättad av Ulf Hedman, Ramböll Sverige AB Tel ALLMÄNNA ANVISNINGAR - Myndighetskrav skall alltid uppfyllas - Minimikrav enl Hus AMA 08 skall innehållas * Eventuella avsteg skall kontinuerligt godkännas av byggprojektledaren

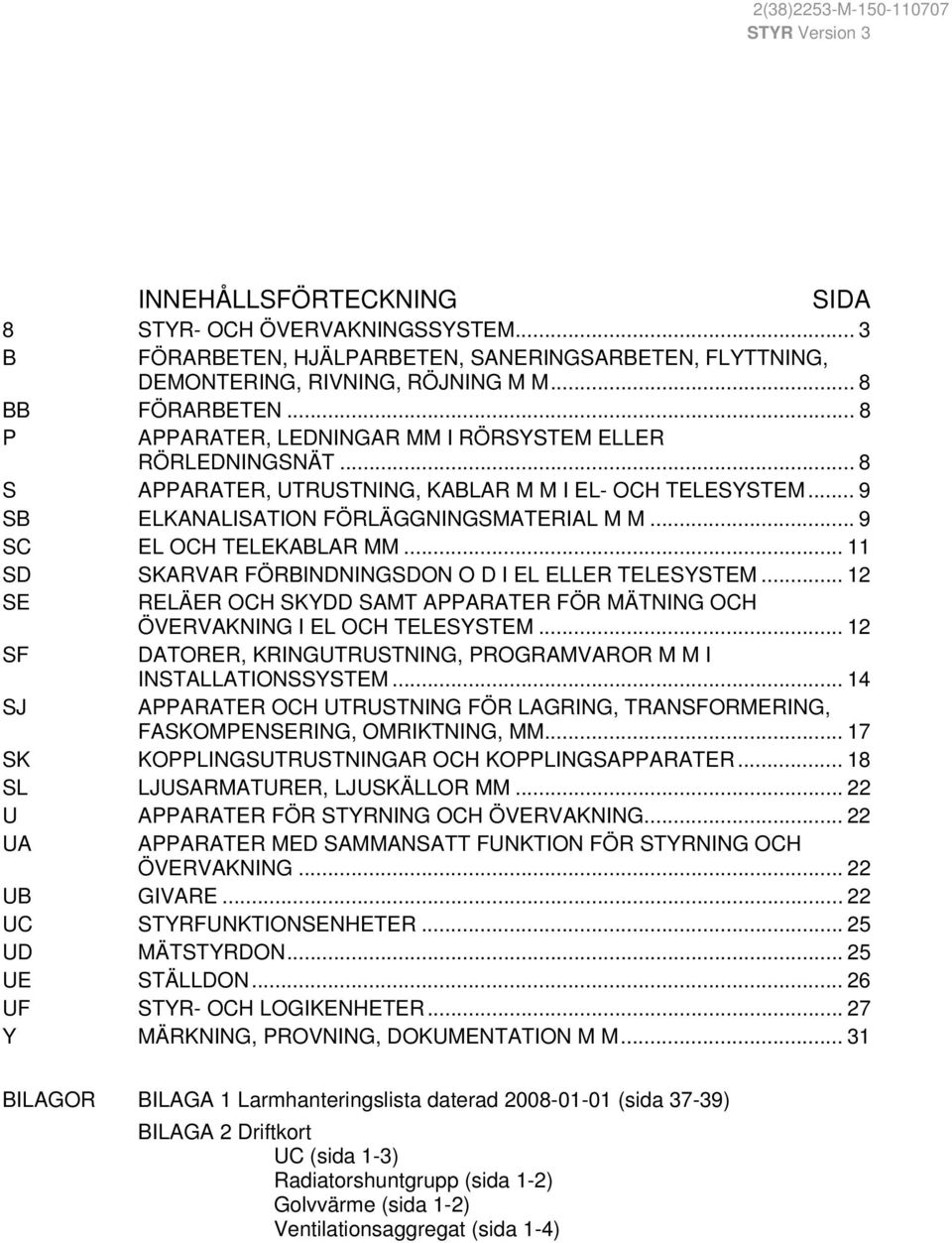

2 2(38)2253-M STYR Version 3 INNEHÅLLSFÖRTECKNING SIDA 8 STYR- OCH ÖVERVAKNINGSSYSTEM 3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 8 BB FÖRARBETEN 8 P APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 8 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 9 SB ELKANALISATION FÖRLÄGGNINGSMATERIAL M M 9 SC EL OCH TELEKABLAR MM 11 SD SKARVAR FÖRBINDNINGSDON O D I EL ELLER TELESYSTEM 12 SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL OCH TELESYSTEM 12 SF DATORER, KRINGUTRUSTNING, PROGRAMVAROR M M I INSTALLATIONSSYSTEM 14 SJ APPARATER OCH UTRUSTNING FÖR LAGRING, TRANSFORMERING, FASKOMPENSERING, OMRIKTNING, MM 17 SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER 18 SL LJUSARMATURER, LJUSKÄLLOR MM 22 U APPARATER FÖR STYRNING OCH ÖVERVAKNING 22 UA APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING 22 UB GIVARE 22 UC STYRFUNKTIONSENHETER 25 UD MÄTSTYRDON 25 UE STÄLLDON 26 UF STYR- OCH LOGIKENHETER 27 Y MÄRKNING, PROVNING, DOKUMENTATION M M 31 BILAGOR BILAGA 1 Larmhanteringslista daterad (sida 37-39) BILAGA 2 Driftkort UC (sida 1-3) Radiatorshuntgrupp (sida 1-2) Golvvärme (sida 1-2) Ventilationsaggregat (sida 1-4)

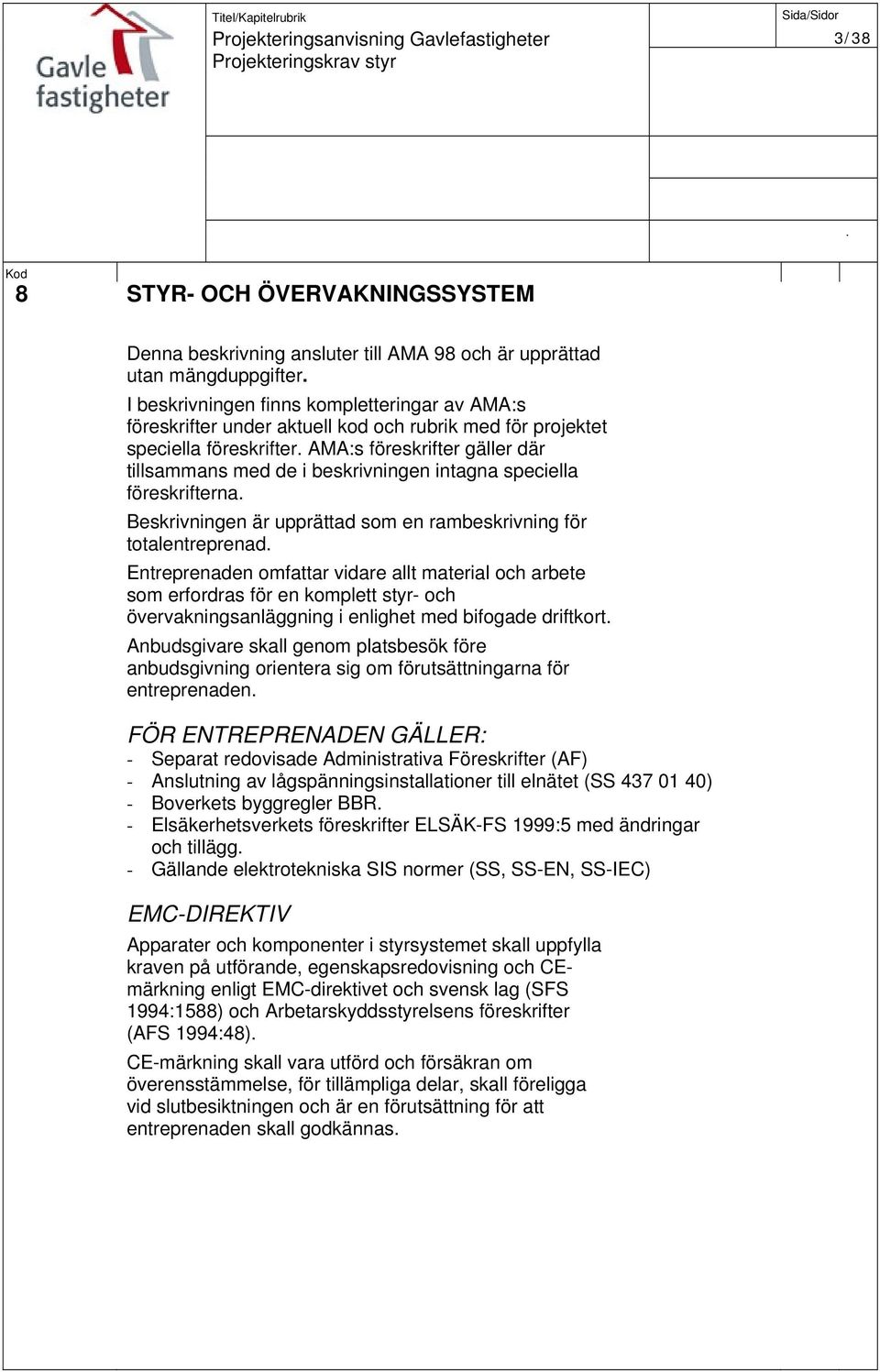

3 3/38 Kod 8 STYR- OCH ÖVERVAKNINGSSYSTEM Denna beskrivning ansluter till AMA 98 och är upprättad utan mängduppgifter I beskrivningen finns kompletteringar av AMA:s föreskrifter under aktuell kod och rubrik med för projektet speciella föreskrifter AMA:s föreskrifter gäller där tillsammans med de i beskrivningen intagna speciella föreskrifterna Beskrivningen är upprättad som en rambeskrivning för totalentreprenad Entreprenaden omfattar vidare allt material och arbete som erfordras för en komplett styr- och övervakningsanläggning i enlighet med bifogade driftkort Anbudsgivare skall genom platsbesök före anbudsgivning orientera sig om förutsättningarna för entreprenaden FÖR ENTREPRENADEN GÄLLER: - Separat redovisade Administrativa Föreskrifter (AF) - Anslutning av lågspänningsinstallationer till elnätet (SS ) - Boverkets byggregler BBR - Elsäkerhetsverkets föreskrifter ELSÄK-FS 1999:5 med ändringar och tillägg - Gällande elektrotekniska SIS normer (SS, SS-EN, SS-IEC) EMC-DIREKTIV Apparater och komponenter i styrsystemet skall uppfylla kraven på utförande, egenskapsredovisning och CEmärkning enligt EMC-direktivet och svensk lag (SFS 1994:1588) och Arbetarskyddsstyrelsens föreskrifter (AFS 1994:48) CE-märkning skall vara utförd och försäkran om överensstämmelse, för tillämpliga delar, skall föreligga vid slutbesiktningen och är en förutsättning för att entreprenaden skall godkännas

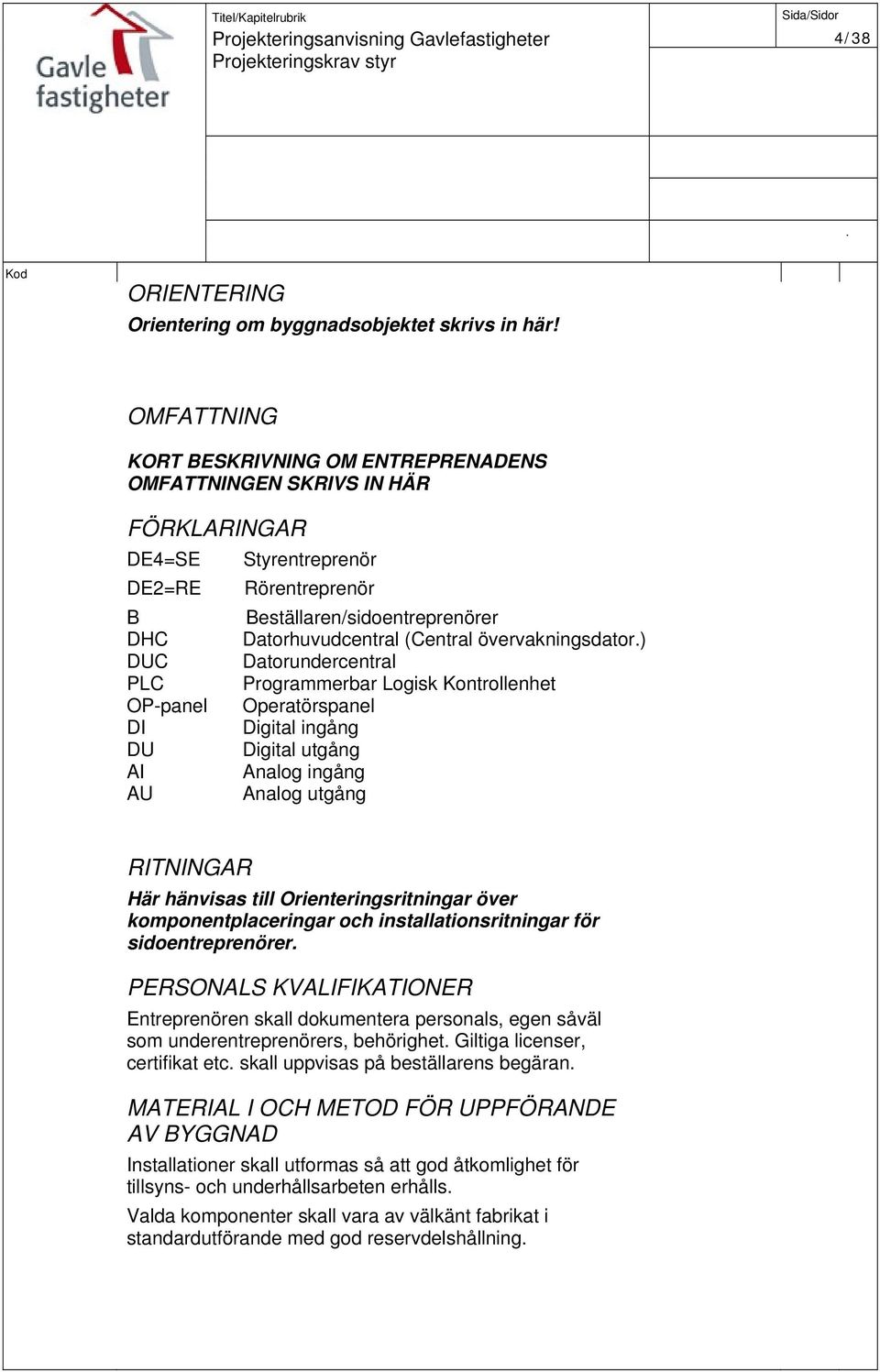

4 4/38 Kod ORIENTERING Orientering om byggnadsobjektet skrivs in här! OMFATTNING KORT BESKRIVNING OM ENTREPRENADENS OMFATTNINGEN SKRIVS IN HÄR FÖRKLARINGAR DE4=SE DE2=RE B DHC DUC PLC OP-panel DI DU AI AU Styrentreprenör Rörentreprenör Beställaren/sidoentreprenörer Datorhuvudcentral (Central övervakningsdator) Datorundercentral Programmerbar Logisk Kontrollenhet Operatörspanel Digital ingång Digital utgång Analog ingång Analog utgång RITNINGAR Här hänvisas till Orienteringsritningar över komponentplaceringar och installationsritningar för sidoentreprenörer PERSONALS KVALIFIKATIONER Entreprenören skall dokumentera personals, egen såväl som underentreprenörers, behörighet Giltiga licenser, certifikat etc skall uppvisas på beställarens begäran MATERIAL I OCH METOD FÖR UPPFÖRANDE AV BYGGNAD Installationer skall utformas så att god åtkomlighet för tillsyns- och underhållsarbeten erhålls Valda komponenter skall vara av välkänt fabrikat i standardutförande med god reservdelshållning

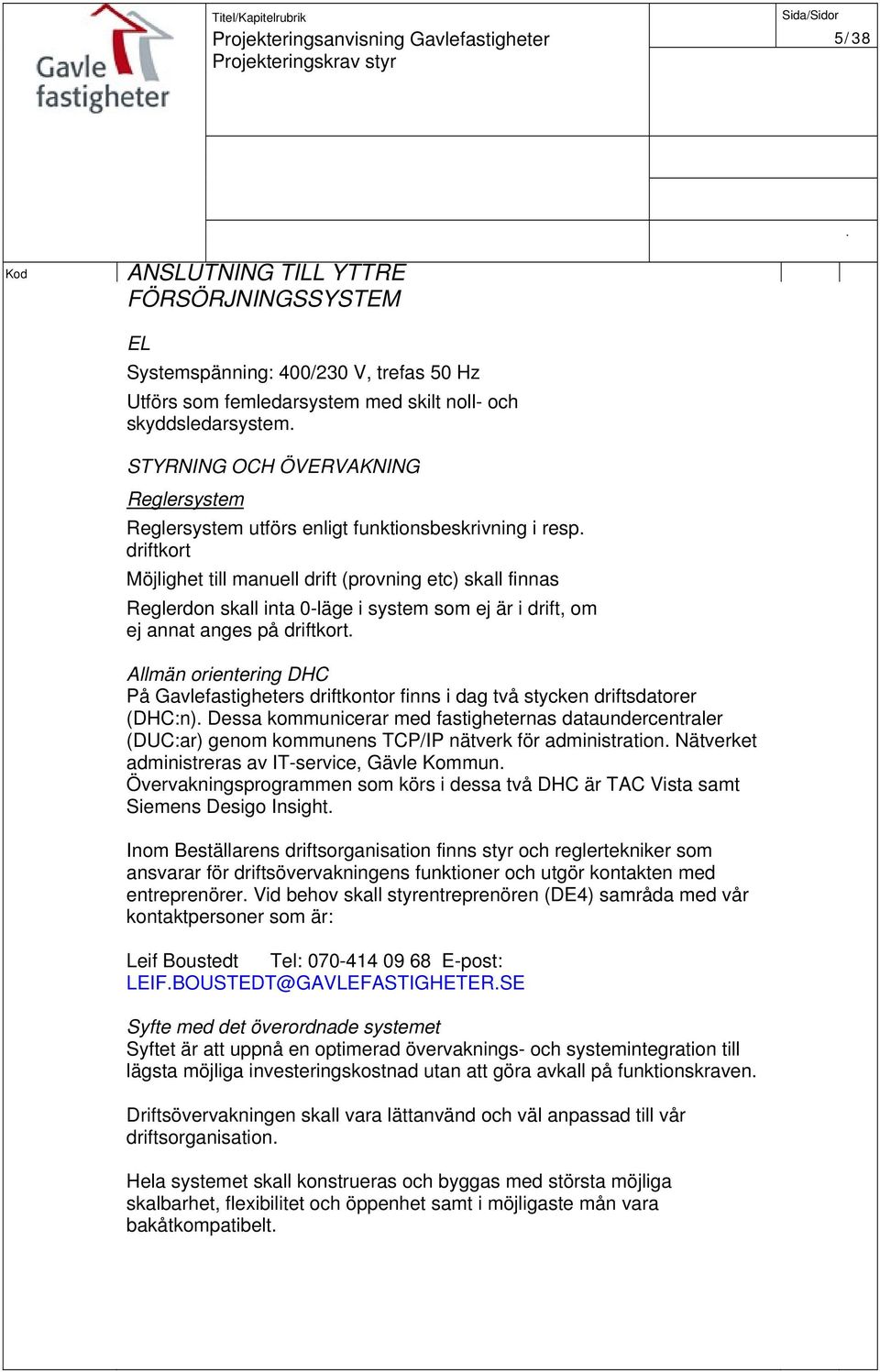

5 5/38 Kod ANSLUTNING TILL YTTRE FÖRSÖRJNINGSSYSTEM EL Systemspänning: 400/230 V, trefas 50 Hz Utförs som femledarsystem med skilt noll- och skyddsledarsystem STYRNING OCH ÖVERVAKNING Reglersystem Reglersystem utförs enligt funktionsbeskrivning i resp driftkort Möjlighet till manuell drift (provning etc) skall finnas Reglerdon skall inta 0-läge i system som ej är i drift, om ej annat anges på driftkort Allmän orientering DHC På Gavlefastigheters driftkontor finns i dag två stycken driftsdatorer (DHC:n) Dessa kommunicerar med fastigheternas dataundercentraler (DUC:ar) genom kommunens TCP/IP nätverk för administration Nätverket administreras av IT-service, Gävle Kommun Övervakningsprogrammen som körs i dessa två DHC är TAC Vista samt Siemens Desigo Insight Inom Beställarens driftsorganisation finns styr och reglertekniker som ansvarar för driftsövervakningens funktioner och utgör kontakten med entreprenörer Vid behov skall styrentreprenören (DE4) samråda med vår kontaktpersoner som är: Leif Boustedt Tel: E-post: LEIFBOUSTEDT@GAVLEFASTIGHETERSE Syfte med det överordnade systemet Syftet är att uppnå en optimerad övervaknings- och systemintegration till lägsta möjliga investeringskostnad utan att göra avkall på funktionskraven Driftsövervakningen skall vara lättanvänd och väl anpassad till vår driftsorganisation Hela systemet skall konstrueras och byggas med största möjliga skalbarhet, flexibilitet och öppenhet samt i möjligaste mån vara bakåtkompatibelt

6 6/38 Kod DUC/PLC Programmeringen av DUC/PLC skall utföras så standardmässigt som möjligt och omfatta nedanstående funktioner om inte andra anläggningsspecifika behov finns Styrentreprenören (DE4) ombeds ge förslag på förbättringar som kan tillföra anläggningen en bättre funktion och driftsekonomi Inloggning via OP-panel skall programmeras i tre olika nivåer med lösenordskydd enligt följande: *Endast läsning: 0000 (4st nollor eller utan inloggn) *Ändring av grundparametrar: 1111 (4st ettor) *Åtkomst av samtliga parameteruppsättningar 2222 (4st tvåor) Beskrivning av varje nivå: Läsning 0000 Denna nivå skall presentera läsning av anläggningens driftstatus, mätvärden för givare, inställda börvärden, utsignaler och larmlista Ändring av grundparametrar 1111 medger ändring av grundparametrar såsom börvärden (ej utlösningstempfrysvakt), tidkanaler, återställning av larm Åtkomst av samtliga parameteruppsättningar 2222 skall ge tillgång till alla parametrar och variabelvärden för läsning och förändring Tredjepartsutrustning och OEM produkter Anläggningar som installeras med prefabricerade produkter och inbyggd eller påbyggd styr & reglerutrustning skall integreras med den datoriserade övervakningen Hårdvara som fältmässigt måste sammankopplas för att erhålla önskade funktioner skall utföras av styrentreprenören (DE4) Styrentreprenören skall därför alltid inhämta nödvändig information om tilltänkt produkt av ventilationsentreprenören (DE3) Om den prefabricerade utrustningen inte uppfyller funktionskraven enligt denna handling skall de saknade funktionerna kompletteras genom erforderlig hård- och mjukvara i DUC/PLC Skydd mot spridning av legionella Styranläggningen skall förses med styrfunktion som med inställda tidsintervall öppnar en förbigångsventil förbi centralblandaren och öppnar ett antal elektriskt styrda duschar så att rörsystemet inkl dusch kan genom spolas med varmt vatten Att inbrottslarmet är aktiverat är ett krav för att funktionen skall aktiveras

7 7/38 Kod MILJÖBETINGELSER KRAV PÅ KORROSIONSSKYDD Utomhusmonterad utrustning skall uppfylla korrosivitetsklass C3 och inomhusmonterad utrustning skall uppfylla korrosivitetsklass C2 enligt Boverkets handbok om stålkonstruktioner, BSK 99 LJUDMILJÖ Anläggningen skall utföras så att ljudemission motsvarar föreslagna lösningar eller lägre TERMISK MILJÖ Elinstallationer skall vara anpassade till omgivningstemperatur ELMILJÖ Elinstallationer skall uppfylla erforderlig kapslingsklass och krav på skydd mot mekanisk åverkan Installerade apparater skall uppfylla EMC-direktiv och vara CE märkta MILJÖFAKTORER ATT BEAKTA I PROJEKTERINGSARBETET Vid val av installationssystem och vid val av material och produkter beaktas råd i resp RA 98 UTRYMMESPLANERING Entreprenör äger rätt att ändra placering av apparat etc Sådan ändring skall godkännas av beställaren och dokumenteras i protokoll, beställningsskrivelse eller liknande ÖPPNINGAR OCH GENOMFÖRINGAR Håltagning för i denna entreprenad ingående rör, fästdon etc ingår i entreprenaden

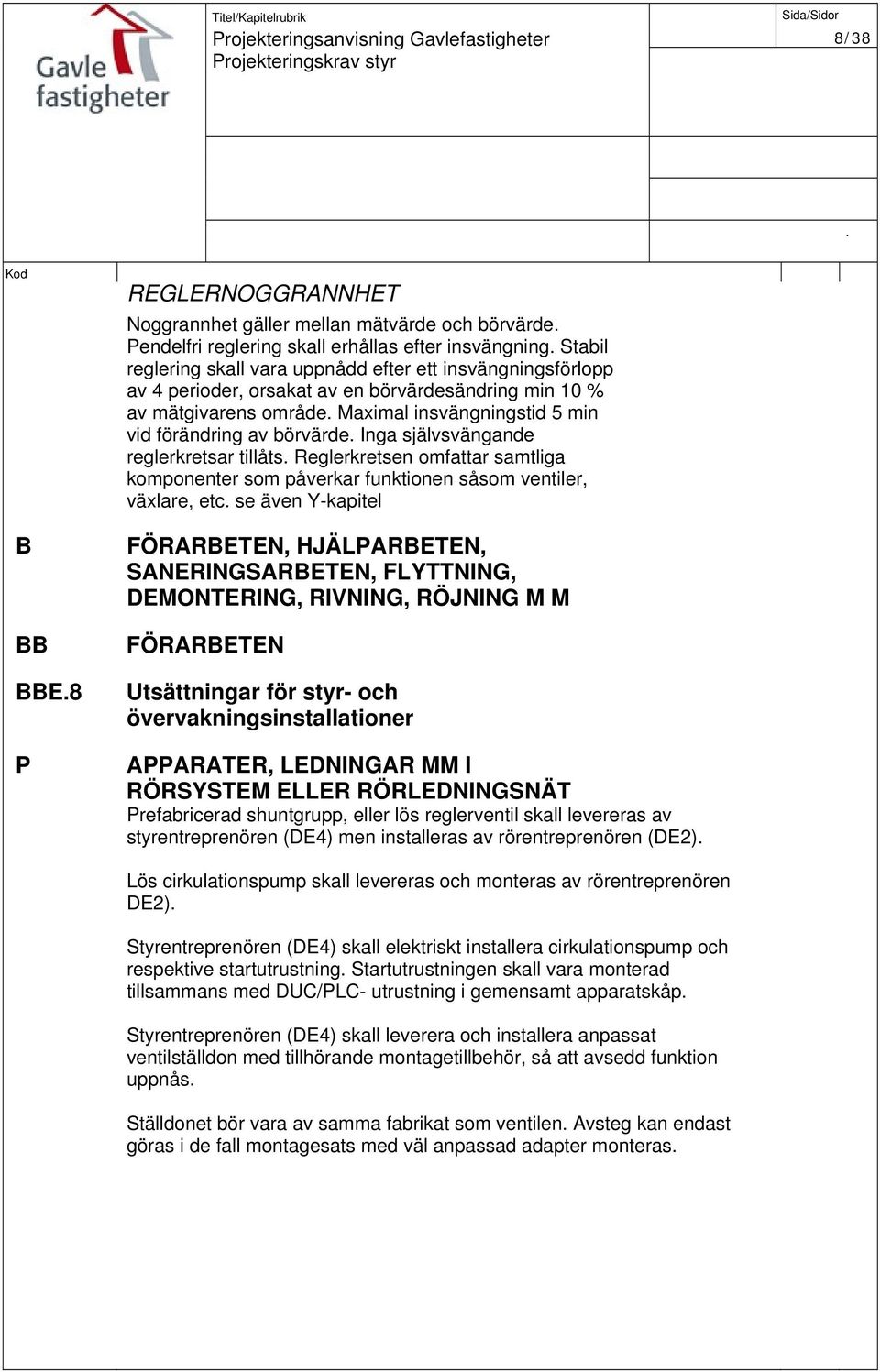

8 8/38 Kod B BB BBE8 P REGLERNOGGRANNHET Noggrannhet gäller mellan mätvärde och börvärde Pendelfri reglering skall erhållas efter insvängning Stabil reglering skall vara uppnådd efter ett insvängningsförlopp av 4 perioder, orsakat av en börvärdesändring min 10 % av mätgivarens område Maximal insvängningstid 5 min vid förändring av börvärde Inga självsvängande reglerkretsar tillåts Reglerkretsen omfattar samtliga komponenter som påverkar funktionen såsom ventiler, växlare, etc se även Y-kapitel FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN Utsättningar för styr- och övervakningsinstallationer APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT Prefabricerad shuntgrupp, eller lös reglerventil skall levereras av styrentreprenören (DE4) men installeras av rörentreprenören (DE2) Lös cirkulationspump skall levereras och monteras av rörentreprenören DE2) Styrentreprenören (DE4) skall elektriskt installera cirkulationspump och respektive startutrustning Startutrustningen skall vara monterad tillsammans med DUC/PLC- utrustning i gemensamt apparatskåp Styrentreprenören (DE4) skall leverera och installera anpassat ventilställdon med tillhörande montagetillbehör, så att avsedd funktion uppnås Ställdonet bör vara av samma fabrikat som ventilen Avsteg kan endast göras i de fall montagesats med väl anpassad adapter monteras

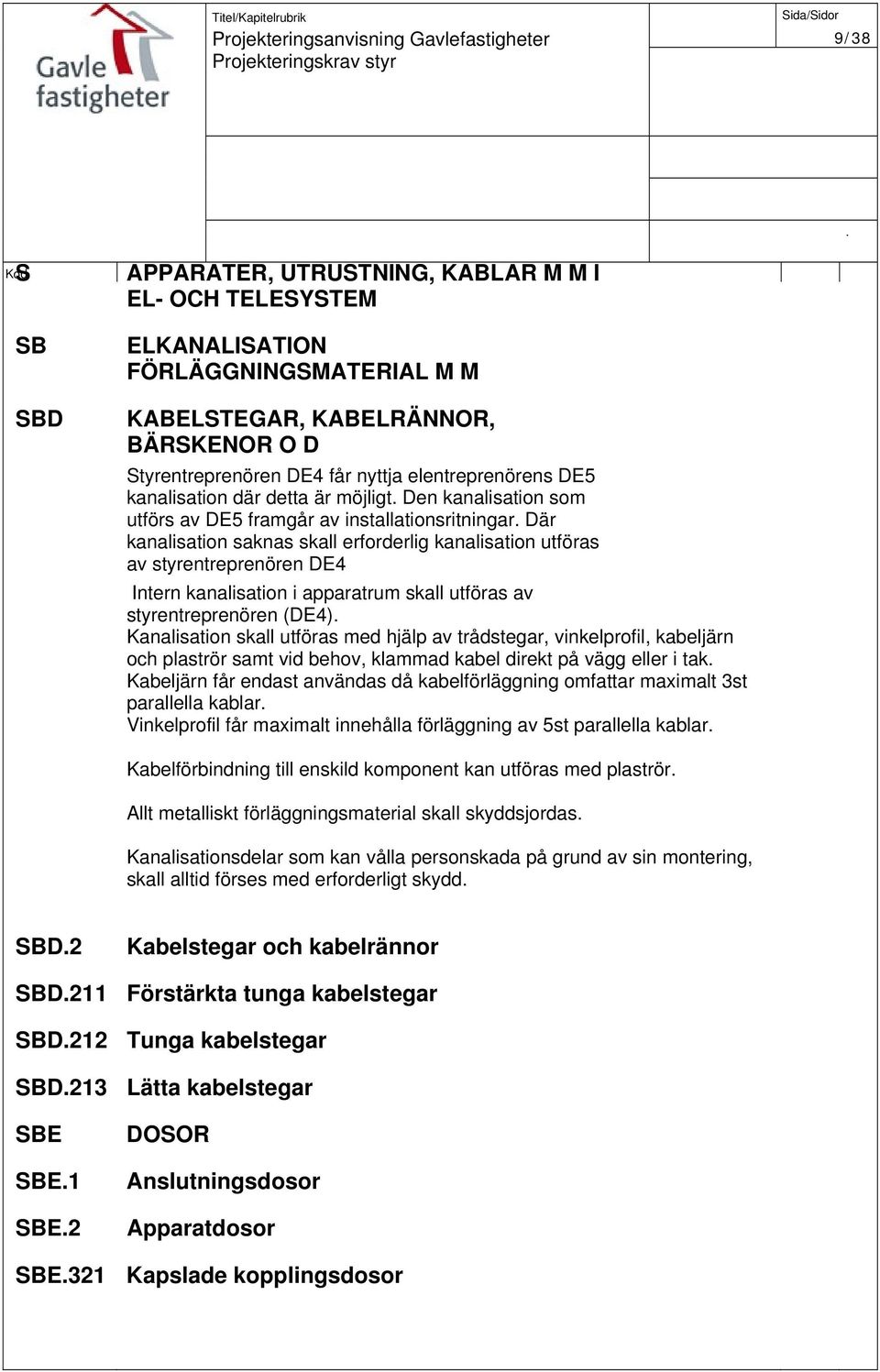

9 9/38 Kod S SB SBD APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM ELKANALISATION FÖRLÄGGNINGSMATERIAL M M KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D Styrentreprenören DE4 får nyttja elentreprenörens DE5 kanalisation där detta är möjligt Den kanalisation som utförs av DE5 framgår av installationsritningar Där kanalisation saknas skall erforderlig kanalisation utföras av styrentreprenören DE4 Intern kanalisation i apparatrum skall utföras av styrentreprenören (DE4) Kanalisation skall utföras med hjälp av trådstegar, vinkelprofil, kabeljärn och plaströr samt vid behov, klammad kabel direkt på vägg eller i tak Kabeljärn får endast användas då kabelförläggning omfattar maximalt 3st parallella kablar Vinkelprofil får maximalt innehålla förläggning av 5st parallella kablar Kabelförbindning till enskild komponent kan utföras med plaströr Allt metalliskt förläggningsmaterial skall skyddsjordas Kanalisationsdelar som kan vålla personskada på grund av sin montering, skall alltid förses med erforderligt skydd SBD2 Kabelstegar och kabelrännor SBD211 Förstärkta tunga kabelstegar SBD212 Tunga kabelstegar SBD213 Lätta kabelstegar SBE SBE1 SBE2 DOSOR Anslutningsdosor Apparatdosor SBE321 Kapslade kopplingsdosor

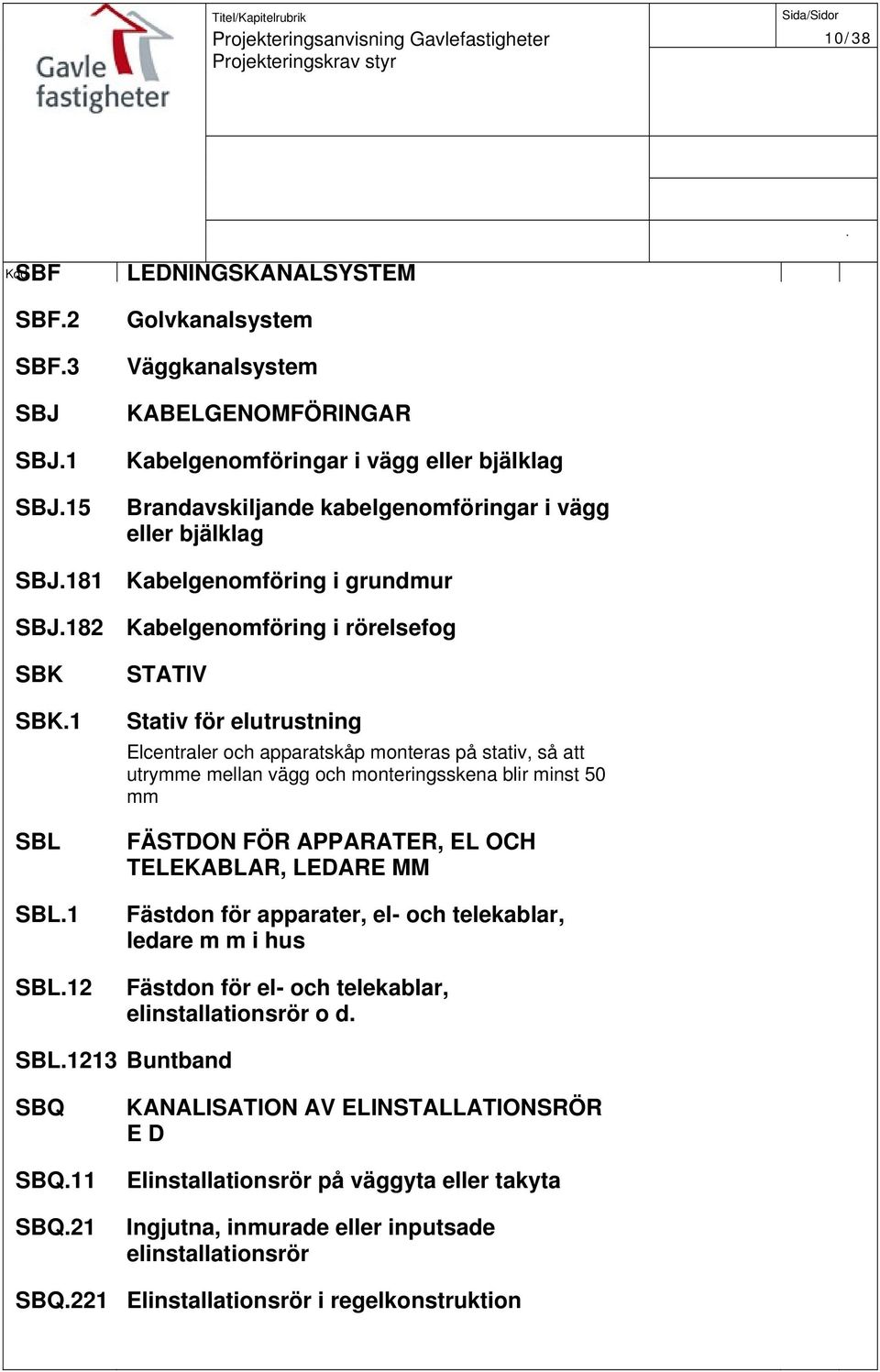

10 10/38 Kod SBF SBF2 SBF3 SBJ SBJ1 SBJ15 SBJ181 SBJ182 SBK SBK1 SBL SBL1 SBL12 LEDNINGSKANALSYSTEM Golvkanalsystem Väggkanalsystem KABELGENOMFÖRINGAR Kabelgenomföringar i vägg eller bjälklag Brandavskiljande kabelgenomföringar i vägg eller bjälklag Kabelgenomföring i grundmur Kabelgenomföring i rörelsefog STATIV Stativ för elutrustning Elcentraler och apparatskåp monteras på stativ, så att utrymme mellan vägg och monteringsskena blir minst 50 mm FÄSTDON FÖR APPARATER, EL OCH TELEKABLAR, LEDARE MM Fästdon för apparater, el- och telekablar, ledare m m i hus Fästdon för el- och telekablar, elinstallationsrör o d SBL1213 Buntband SBQ SBQ11 SBQ21 KANALISATION AV ELINSTALLATIONSRÖR E D Elinstallationsrör på väggyta eller takyta Ingjutna, inmurade eller inputsade elinstallationsrör SBQ221 Elinstallationsrör i regelkonstruktion

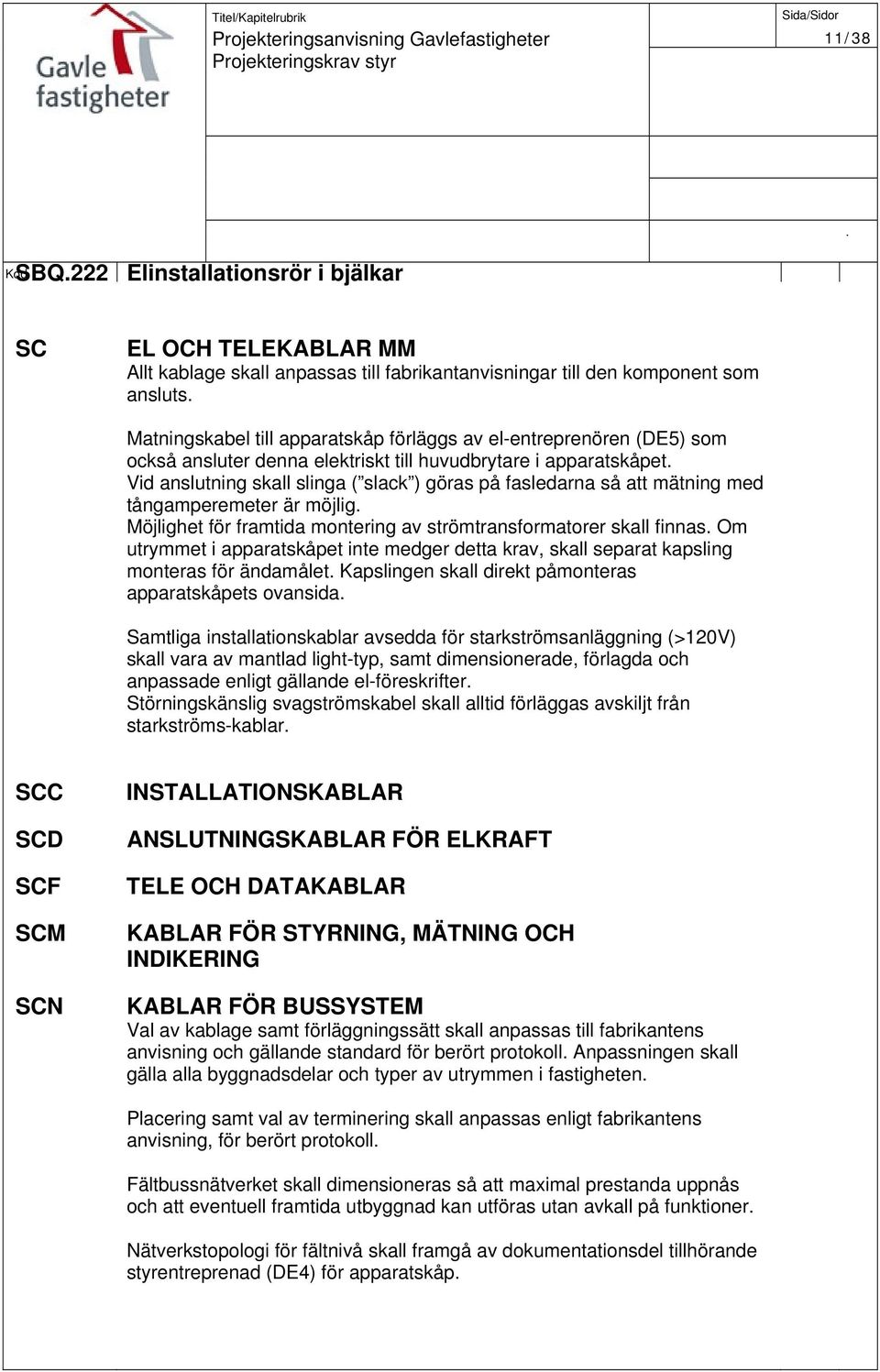

11 11/38 Kod SBQ222 Elinstallationsrör i bjälkar SC EL OCH TELEKABLAR MM Allt kablage skall anpassas till fabrikantanvisningar till den komponent som ansluts Matningskabel till apparatskåp förläggs av el-entreprenören (DE5) som också ansluter denna elektriskt till huvudbrytare i apparatskåpet Vid anslutning skall slinga ( slack ) göras på fasledarna så att mätning med tångamperemeter är möjlig Möjlighet för framtida montering av strömtransformatorer skall finnas Om utrymmet i apparatskåpet inte medger detta krav, skall separat kapsling monteras för ändamålet Kapslingen skall direkt påmonteras apparatskåpets ovansida Samtliga installationskablar avsedda för starkströmsanläggning (>120V) skall vara av mantlad light-typ, samt dimensionerade, förlagda och anpassade enligt gällande el-föreskrifter Störningskänslig svagströmskabel skall alltid förläggas avskiljt från starkströms-kablar SCC SCD SCF SCM SCN INSTALLATIONSKABLAR ANSLUTNINGSKABLAR FÖR ELKRAFT TELE OCH DATAKABLAR KABLAR FÖR STYRNING, MÄTNING OCH INDIKERING KABLAR FÖR BUSSYSTEM Val av kablage samt förläggningssätt skall anpassas till fabrikantens anvisning och gällande standard för berört protokoll Anpassningen skall gälla alla byggnadsdelar och typer av utrymmen i fastigheten Placering samt val av terminering skall anpassas enligt fabrikantens anvisning, för berört protokoll Fältbussnätverket skall dimensioneras så att maximal prestanda uppnås och att eventuell framtida utbyggnad kan utföras utan avkall på funktioner Nätverkstopologi för fältnivå skall framgå av dokumentationsdel tillhörande styrentreprenad (DE4) för apparatskåp

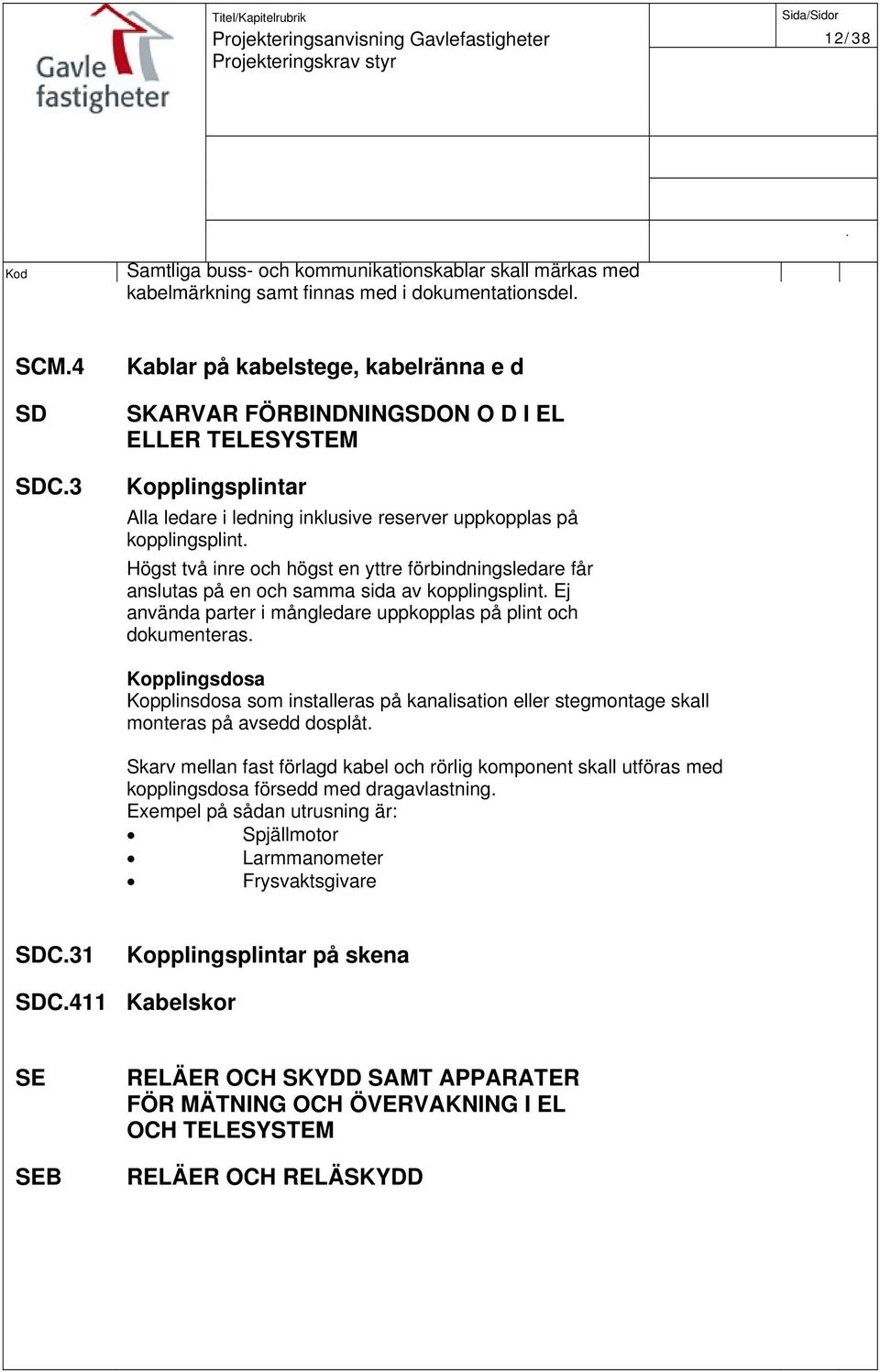

12 12/38 Kod Samtliga buss- och kommunikationskablar skall märkas med kabelmärkning samt finnas med i dokumentationsdel SCM4 SD SDC3 Kablar på kabelstege, kabelränna e d SKARVAR FÖRBINDNINGSDON O D I EL ELLER TELESYSTEM Kopplingsplintar Alla ledare i ledning inklusive reserver uppkopplas på kopplingsplint Högst två inre och högst en yttre förbindningsledare får anslutas på en och samma sida av kopplingsplint Ej använda parter i mångledare uppkopplas på plint och dokumenteras Kopplingsdosa Kopplinsdosa som installeras på kanalisation eller stegmontage skall monteras på avsedd dosplåt Skarv mellan fast förlagd kabel och rörlig komponent skall utföras med kopplingsdosa försedd med dragavlastning Exempel på sådan utrusning är: Spjällmotor Larmmanometer Frysvaktsgivare SDC31 Kopplingsplintar på skena SDC411 Kabelskor SE SEB RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL OCH TELESYSTEM RELÄER OCH RELÄSKYDD

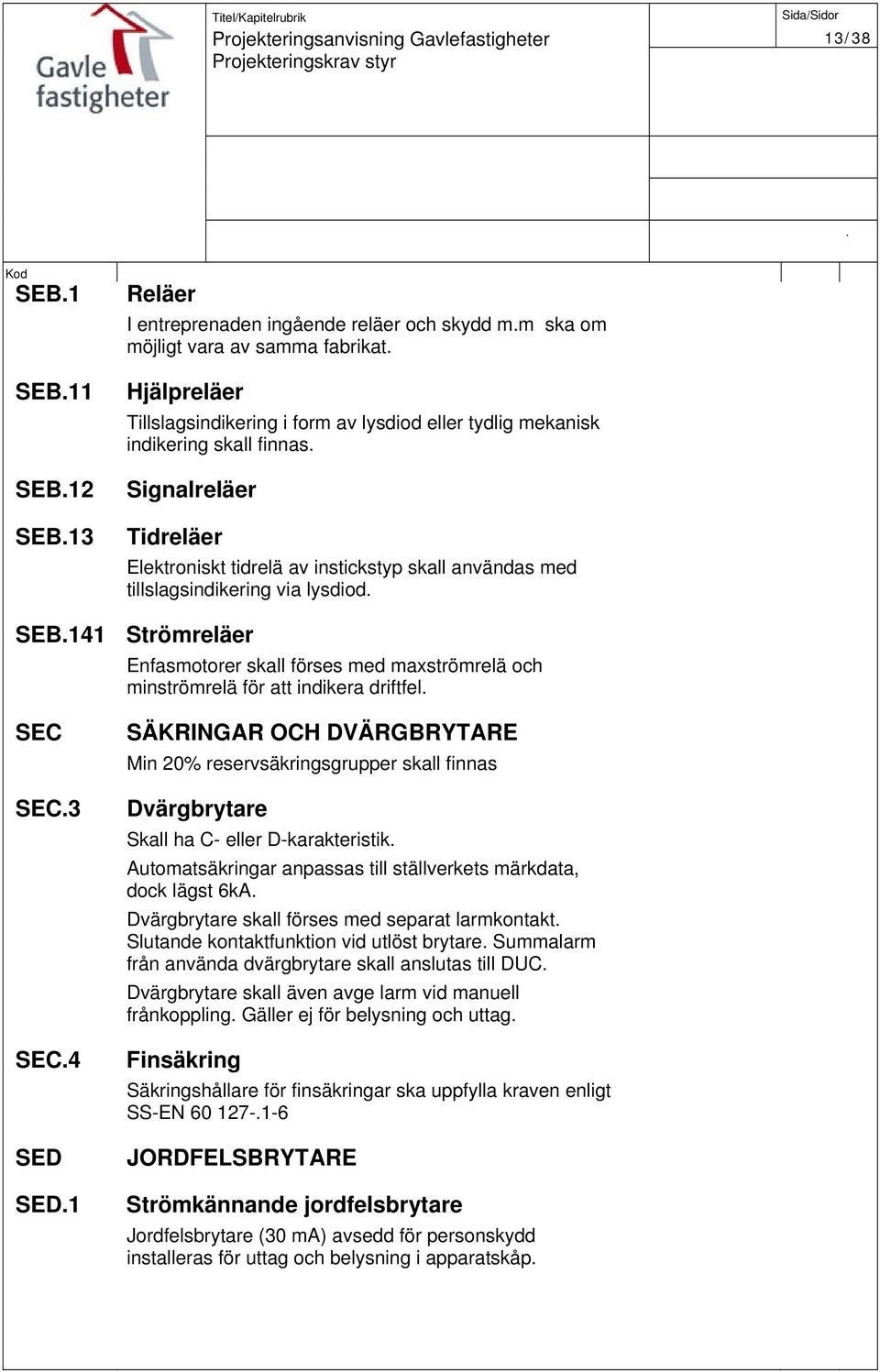

13 13/38 Kod SEB1 SEB11 SEB12 SEB13 Reläer I entreprenaden ingående reläer och skydd mm ska om möjligt vara av samma fabrikat Hjälpreläer Tillslagsindikering i form av lysdiod eller tydlig mekanisk indikering skall finnas Signalreläer Tidreläer Elektroniskt tidrelä av instickstyp skall användas med tillslagsindikering via lysdiod SEB141 Strömreläer Enfasmotorer skall förses med maxströmrelä och minströmrelä för att indikera driftfel SEC SEC3 SEC4 SED SED1 SÄKRINGAR OCH DVÄRGBRYTARE Min 20% reservsäkringsgrupper skall finnas Dvärgbrytare Skall ha C- eller D-karakteristik Automatsäkringar anpassas till ställverkets märkdata, dock lägst 6kA Dvärgbrytare skall förses med separat larmkontakt Slutande kontaktfunktion vid utlöst brytare Summalarm från använda dvärgbrytare skall anslutas till DUC Dvärgbrytare skall även avge larm vid manuell frånkoppling Gäller ej för belysning och uttag Finsäkring Säkringshållare för finsäkringar ska uppfylla kraven enligt SS-EN JORDFELSBRYTARE Strömkännande jordfelsbrytare Jordfelsbrytare (30 ma) avsedd för personskydd installeras för uttag och belysning i apparatskåp

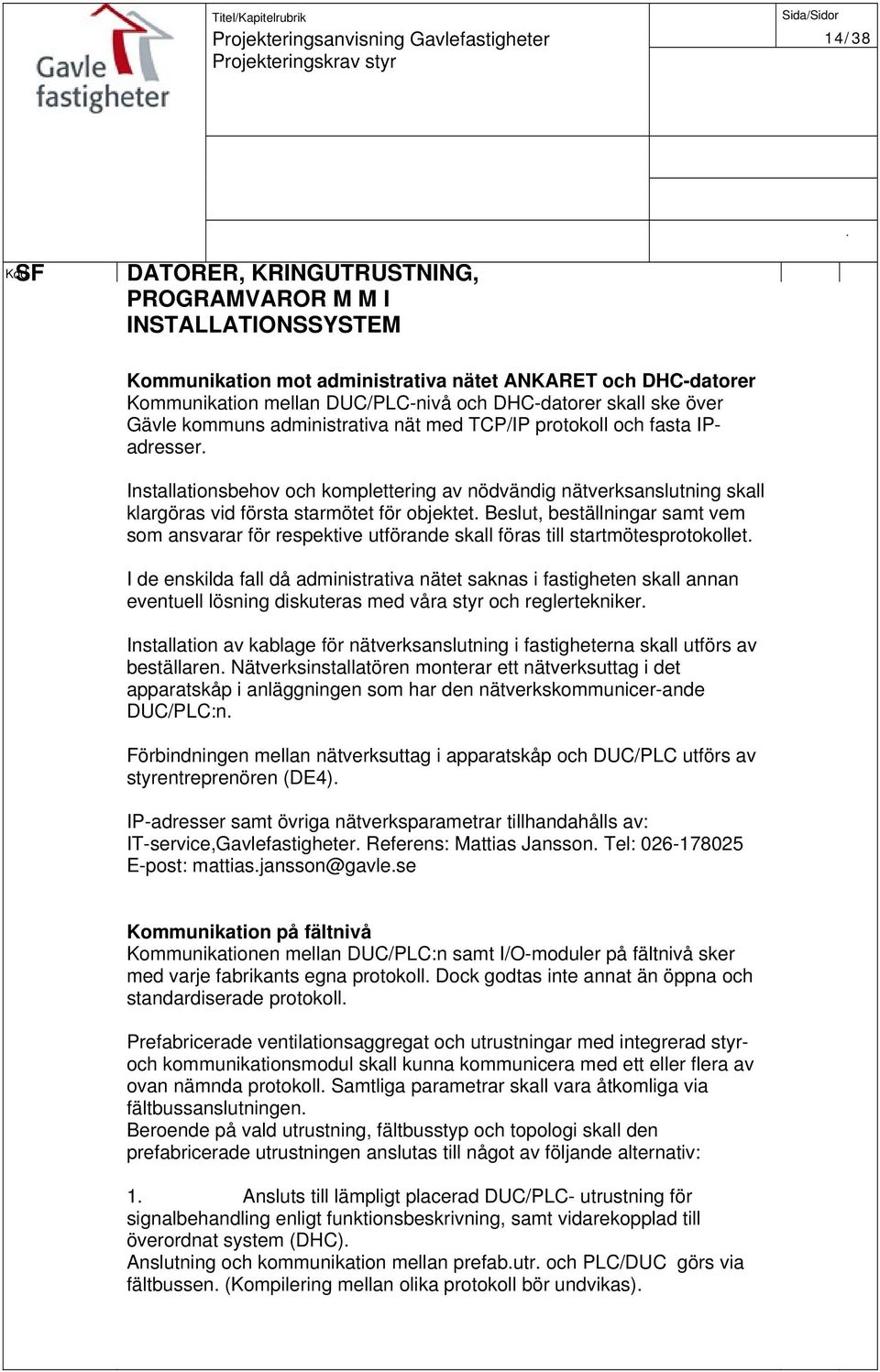

14 14/38 Kod SF DATORER, KRINGUTRUSTNING, PROGRAMVAROR M M I INSTALLATIONSSYSTEM Kommunikation mot administrativa nätet ANKARET och DHC-datorer Kommunikation mellan DUC/PLC-nivå och DHC-datorer skall ske över Gävle kommuns administrativa nät med TCP/IP protokoll och fasta IPadresser Installationsbehov och komplettering av nödvändig nätverksanslutning skall klargöras vid första starmötet för objektet Beslut, beställningar samt vem som ansvarar för respektive utförande skall föras till startmötesprotokollet I de enskilda fall då administrativa nätet saknas i fastigheten skall annan eventuell lösning diskuteras med våra styr och reglertekniker Installation av kablage för nätverksanslutning i fastigheterna skall utförs av beställaren Nätverksinstallatören monterar ett nätverksuttag i det apparatskåp i anläggningen som har den nätverkskommunicer-ande DUC/PLC:n Förbindningen mellan nätverksuttag i apparatskåp och DUC/PLC utförs av styrentreprenören (DE4) IP-adresser samt övriga nätverksparametrar tillhandahålls av: IT-service,Gavlefastigheter Referens: Mattias Jansson Tel: E-post: mattiasjansson@gavlese Kommunikation på fältnivå Kommunikationen mellan DUC/PLC:n samt I/O-moduler på fältnivå sker med varje fabrikants egna protokoll Dock godtas inte annat än öppna och standardiserade protokoll Prefabricerade ventilationsaggregat och utrustningar med integrerad styroch kommunikationsmodul skall kunna kommunicera med ett eller flera av ovan nämnda protokoll Samtliga parametrar skall vara åtkomliga via fältbussanslutningen Beroende på vald utrustning, fältbusstyp och topologi skall den prefabricerade utrustningen anslutas till något av följande alternativ: 1 Ansluts till lämpligt placerad DUC/PLC- utrustning för signalbehandling enligt funktionsbeskrivning, samt vidarekopplad till överordnat system (DHC) Anslutning och kommunikation mellan prefabutr och PLC/DUC görs via fältbussen (Kompilering mellan olika protokoll bör undvikas)

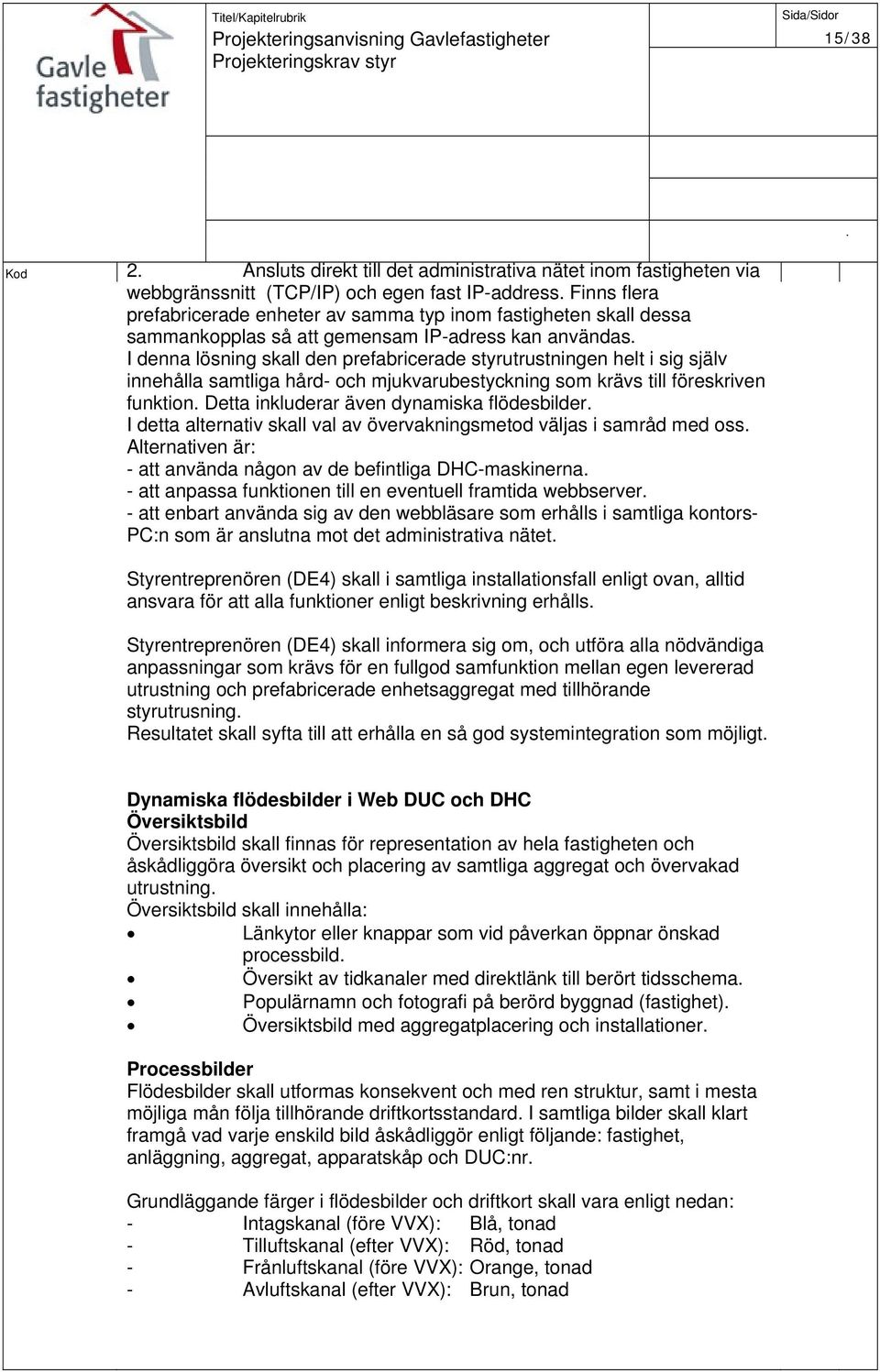

15 15/38 Kod 2 Ansluts direkt till det administrativa nätet inom fastigheten via webbgränssnitt (TCP/IP) och egen fast IP-address Finns flera prefabricerade enheter av samma typ inom fastigheten skall dessa sammankopplas så att gemensam IP-adress kan användas I denna lösning skall den prefabricerade styrutrustningen helt i sig själv innehålla samtliga hård- och mjukvarubestyckning som krävs till föreskriven funktion Detta inkluderar även dynamiska flödesbilder I detta alternativ skall val av övervakningsmetod väljas i samråd med oss Alternativen är: - att använda någon av de befintliga DHC-maskinerna - att anpassa funktionen till en eventuell framtida webbserver - att enbart använda sig av den webbläsare som erhålls i samtliga kontors- PC:n som är anslutna mot det administrativa nätet Styrentreprenören (DE4) skall i samtliga installationsfall enligt ovan, alltid ansvara för att alla funktioner enligt beskrivning erhålls Styrentreprenören (DE4) skall informera sig om, och utföra alla nödvändiga anpassningar som krävs för en fullgod samfunktion mellan egen levererad utrustning och prefabricerade enhetsaggregat med tillhörande styrutrusning Resultatet skall syfta till att erhålla en så god systemintegration som möjligt Dynamiska flödesbilder i Web DUC och DHC Översiktsbild Översiktsbild skall finnas för representation av hela fastigheten och åskådliggöra översikt och placering av samtliga aggregat och övervakad utrustning Översiktsbild skall innehålla: Länkytor eller knappar som vid påverkan öppnar önskad processbild Översikt av tidkanaler med direktlänk till berört tidsschema Populärnamn och fotografi på berörd byggnad (fastighet) Översiktsbild med aggregatplacering och installationer Processbilder Flödesbilder skall utformas konsekvent och med ren struktur, samt i mesta möjliga mån följa tillhörande driftkortsstandard I samtliga bilder skall klart framgå vad varje enskild bild åskådliggör enligt följande: fastighet, anläggning, aggregat, apparatskåp och DUC:nr Grundläggande färger i flödesbilder och driftkort skall vara enligt nedan: - Intagskanal (före VVX): Blå, tonad - Tilluftskanal (efter VVX): Röd, tonad - Frånluftskanal (före VVX): Orange, tonad - Avluftskanal (efter VVX): Brun, tonad

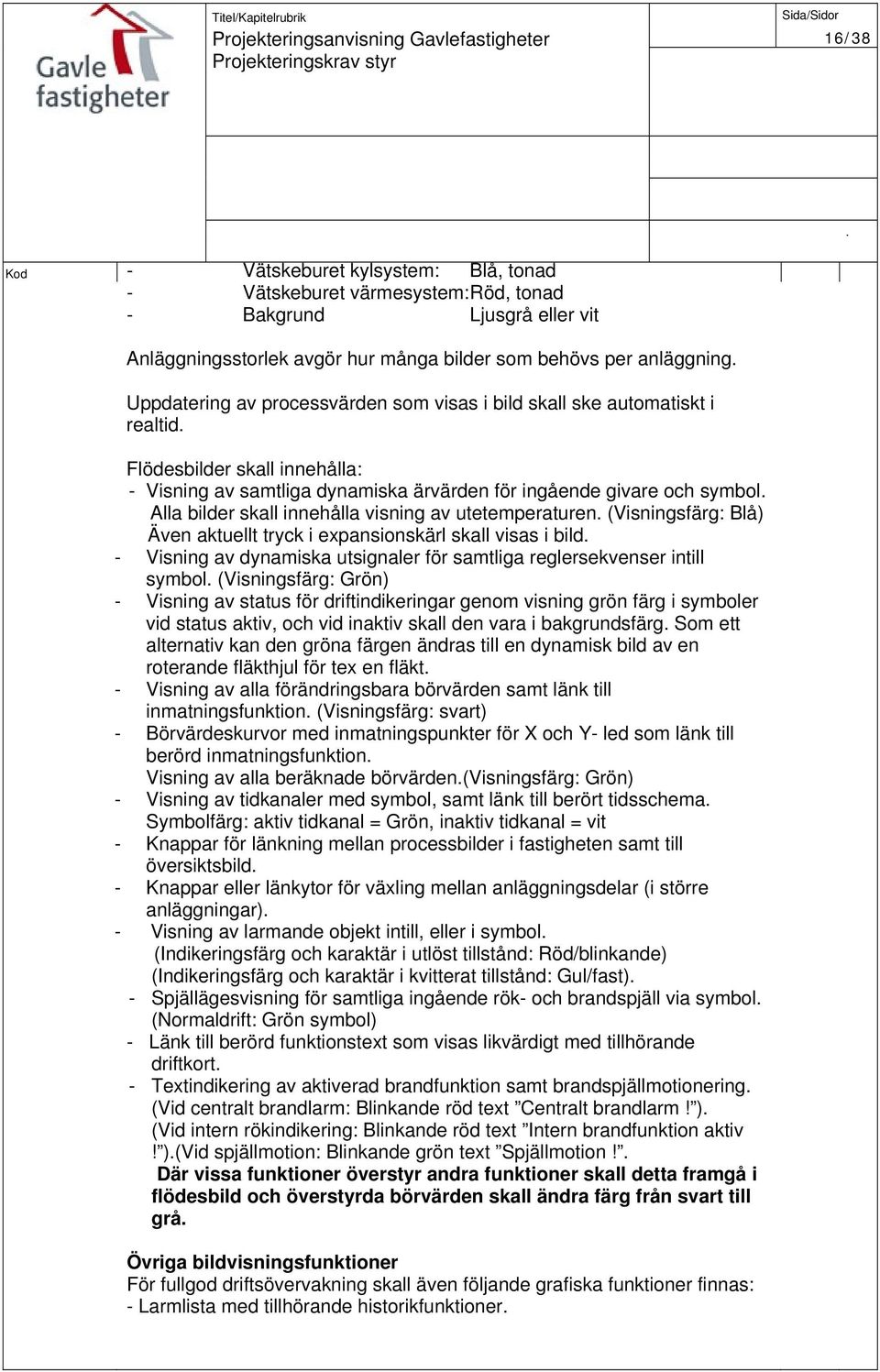

16 16/38 Kod - Vätskeburet kylsystem: Blå, tonad - Vätskeburet värmesystem: Röd, tonad - Bakgrund Ljusgrå eller vit Anläggningsstorlek avgör hur många bilder som behövs per anläggning Uppdatering av processvärden som visas i bild skall ske automatiskt i realtid Flödesbilder skall innehålla: - Visning av samtliga dynamiska ärvärden för ingående givare och symbol Alla bilder skall innehålla visning av utetemperaturen (Visningsfärg: Blå) Även aktuellt tryck i expansionskärl skall visas i bild - Visning av dynamiska utsignaler för samtliga reglersekvenser intill symbol (Visningsfärg: Grön) - Visning av status för driftindikeringar genom visning grön färg i symboler vid status aktiv, och vid inaktiv skall den vara i bakgrundsfärg Som ett alternativ kan den gröna färgen ändras till en dynamisk bild av en roterande fläkthjul för tex en fläkt - Visning av alla förändringsbara börvärden samt länk till inmatningsfunktion (Visningsfärg: svart) - Börvärdeskurvor med inmatningspunkter för X och Y- led som länk till berörd inmatningsfunktion Visning av alla beräknade börvärden(visningsfärg: Grön) - Visning av tidkanaler med symbol, samt länk till berört tidsschema Symbolfärg: aktiv tidkanal = Grön, inaktiv tidkanal = vit - Knappar för länkning mellan processbilder i fastigheten samt till översiktsbild - Knappar eller länkytor för växling mellan anläggningsdelar (i större anläggningar) - Visning av larmande objekt intill, eller i symbol (Indikeringsfärg och karaktär i utlöst tillstånd: Röd/blinkande) (Indikeringsfärg och karaktär i kvitterat tillstånd: Gul/fast) - Spjällägesvisning för samtliga ingående rök- och brandspjäll via symbol (Normaldrift: Grön symbol) - Länk till berörd funktionstext som visas likvärdigt med tillhörande driftkort - Textindikering av aktiverad brandfunktion samt brandspjällmotionering (Vid centralt brandlarm: Blinkande röd text Centralt brandlarm! ) (Vid intern rökindikering: Blinkande röd text Intern brandfunktion aktiv! )(Vid spjällmotion: Blinkande grön text Spjällmotion! Där vissa funktioner överstyr andra funktioner skall detta framgå i flödesbild och överstyrda börvärden skall ändra färg från svart till grå Övriga bildvisningsfunktioner För fullgod driftsövervakning skall även följande grafiska funktioner finnas: - Larmlista med tillhörande historikfunktioner

17 17/38 Kod - Larmer presenteras enligt Larmlista Bilaga 1 - Presentation av loggade processvärden, såväl grafiskt som tabellformat - Presentation av händelser i systemen med spårning i realtid (Inmatade peratörskommandon, kommunikationsproblem, larm mm) Driftlarm Driftlarmshantering utgörs i grunden av totalt 2st larmkaraktärer, driftlarm - A och -B Varje enskilt apparatskåp skall förses med summalarmutgång för respektive karaktär samt vara hård- och mjukvarumässigt anslutna till DUC/PLC DUC/PLC skall generera driftlarm enligt beskrivning i detta avsnitt Samtliga driftlarm skall vidaredirigeras till befintlig DHC eller webb-lösning för central och distribuerad övervakning enligt bilaga 1 Driftlarmsfunktion för övervakning Hantering av driftlarm finns redogjorda i bilaga 1 i denna beskrivning Denna lista omfattar endast grundläggande objekt, men skall också vara ledande vid montage av övrig utrustning som innehåller funktionen driftlarm Larmtext som presenteras i OP-panel, DHC eller WEB-lösning skall föregås av aggregatbenämning samt objektbeteckning Temperaturavvikelselarm Avvikelselarm för temperaturreglering samt givarvärden skall vara årstidsrelaterade Larmfunktionen skall föreglas av utomhustemperaturen samt årskalender för att förhindra onödiga driftlarm under vissa perioder SFD SFE SFE1 SFE2 SJ SJC DATAKOMMUNIKATIONSENHETER DATORPROGRAMVAROR Program skall återstarta automatiskt efter spänningsbortfall Systemprogramvaror Tillämpningsprogramvaror APPARATER OCH UTRUSTNING FÖR LAGRING, TRANSFORMERING, FASKOMPENSERING, OMRIKTNING, MM TRANSFORMATORER

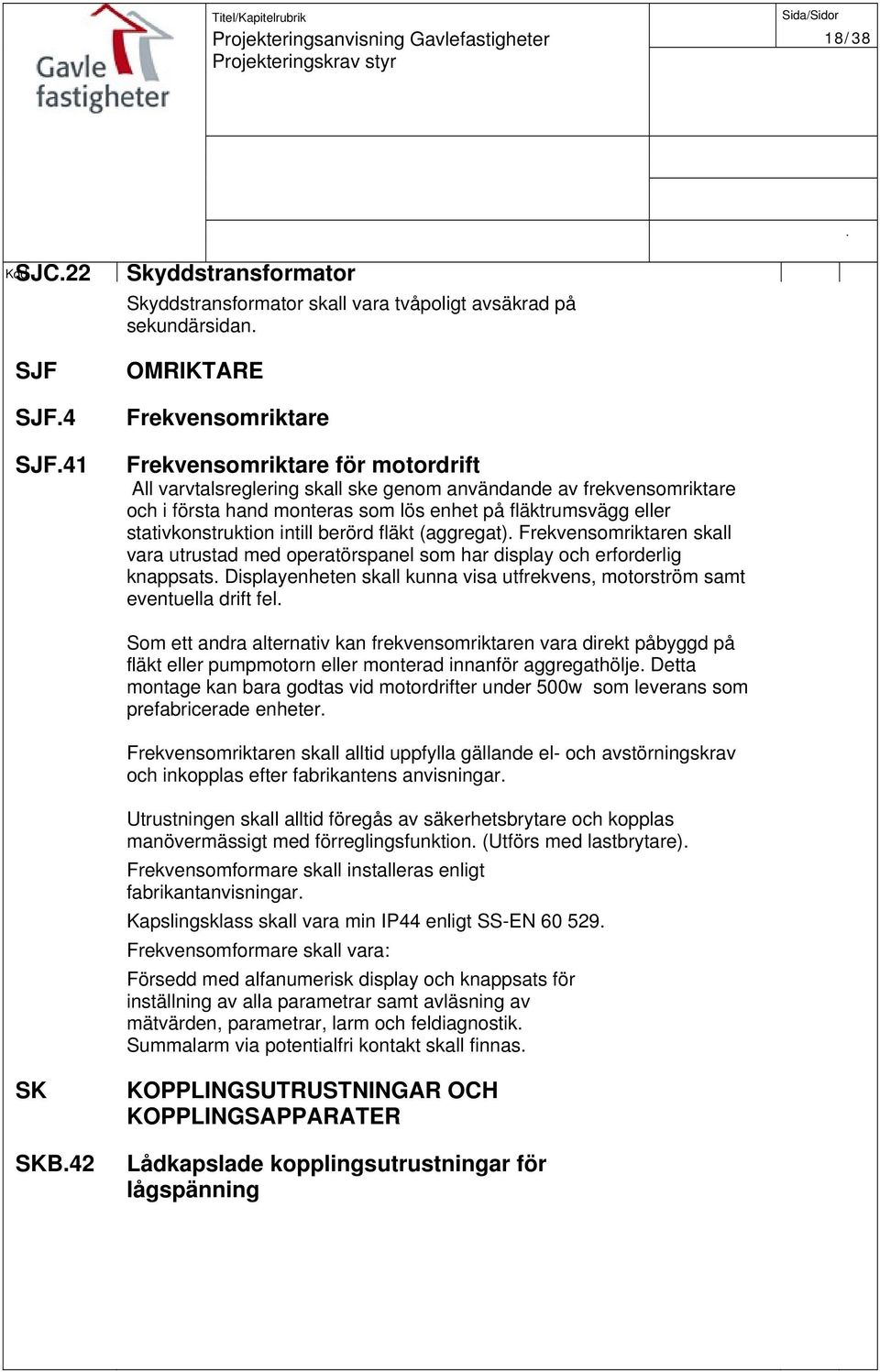

18 18/38 Kod SJC22 SJF SJF4 SJF41 Skyddstransformator Skyddstransformator skall vara tvåpoligt avsäkrad på sekundärsidan OMRIKTARE Frekvensomriktare Frekvensomriktare för motordrift All varvtalsreglering skall ske genom användande av frekvensomriktare och i första hand monteras som lös enhet på fläktrumsvägg eller stativkonstruktion intill berörd fläkt (aggregat) Frekvensomriktaren skall vara utrustad med operatörspanel som har display och erforderlig knappsats Displayenheten skall kunna visa utfrekvens, motorström samt eventuella drift fel Som ett andra alternativ kan frekvensomriktaren vara direkt påbyggd på fläkt eller pumpmotorn eller monterad innanför aggregathölje Detta montage kan bara godtas vid motordrifter under 500w som leverans som prefabricerade enheter Frekvensomriktaren skall alltid uppfylla gällande el- och avstörningskrav och inkopplas efter fabrikantens anvisningar Utrustningen skall alltid föregås av säkerhetsbrytare och kopplas manövermässigt med förreglingsfunktion (Utförs med lastbrytare) Frekvensomformare skall installeras enligt fabrikantanvisningar Kapslingsklass skall vara min IP44 enligt SS-EN Frekvensomformare skall vara: Försedd med alfanumerisk display och knappsats för inställning av alla parametrar samt avläsning av mätvärden, parametrar, larm och feldiagnostik Summalarm via potentialfri kontakt skall finnas SK SKB42 KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER Lådkapslade kopplingsutrustningar för lågspänning

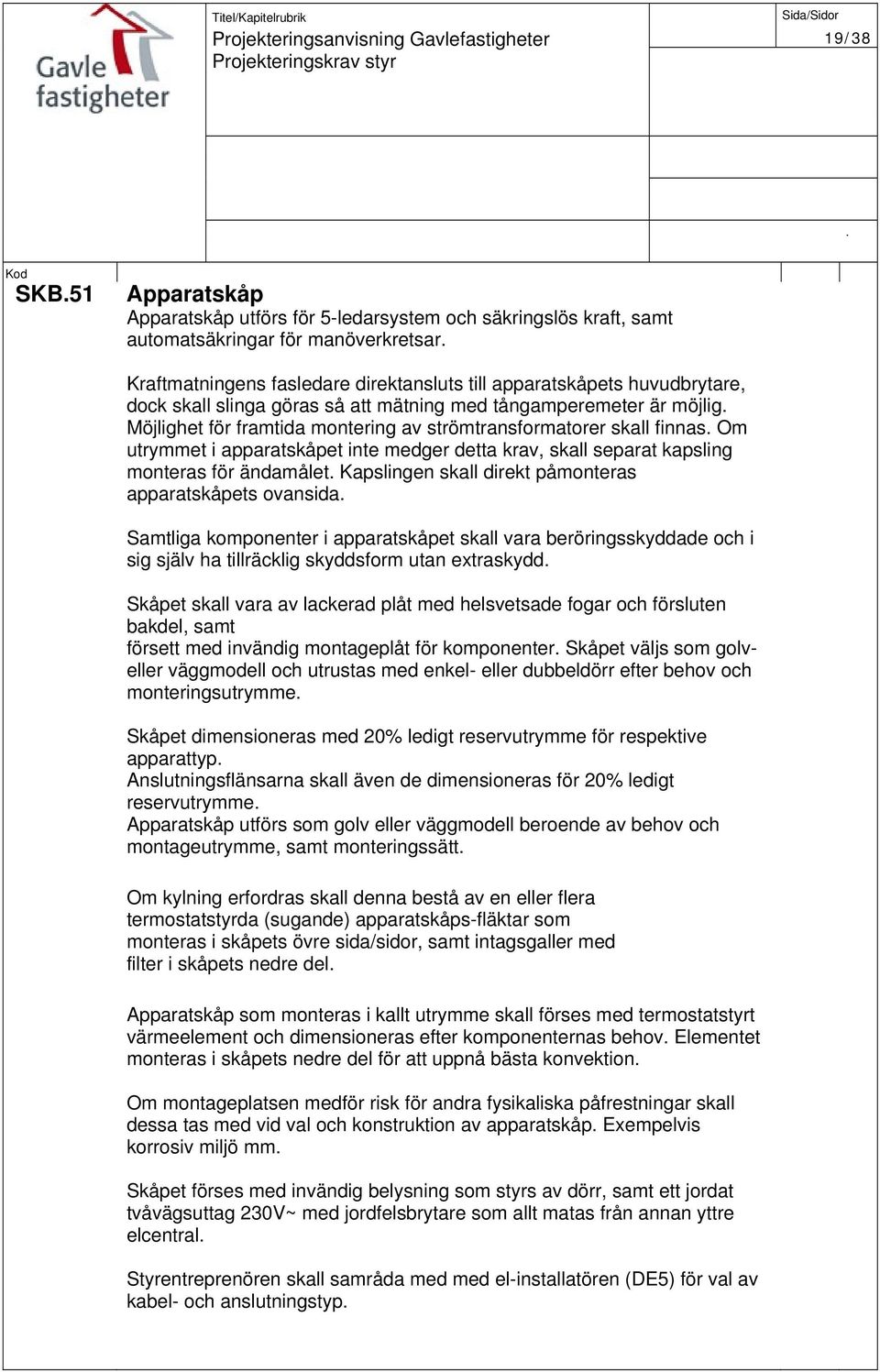

19 19/38 Kod SKB51 Apparatskåp Apparatskåp utförs för 5-ledarsystem och säkringslös kraft, samt automatsäkringar för manöverkretsar Kraftmatningens fasledare direktansluts till apparatskåpets huvudbrytare, dock skall slinga göras så att mätning med tångamperemeter är möjlig Möjlighet för framtida montering av strömtransformatorer skall finnas Om utrymmet i apparatskåpet inte medger detta krav, skall separat kapsling monteras för ändamålet Kapslingen skall direkt påmonteras apparatskåpets ovansida Samtliga komponenter i apparatskåpet skall vara beröringsskyddade och i sig själv ha tillräcklig skyddsform utan extraskydd Skåpet skall vara av lackerad plåt med helsvetsade fogar och försluten bakdel, samt försett med invändig montageplåt för komponenter Skåpet väljs som golveller väggmodell och utrustas med enkel- eller dubbeldörr efter behov och monteringsutrymme Skåpet dimensioneras med 20% ledigt reservutrymme för respektive apparattyp Anslutningsflänsarna skall även de dimensioneras för 20% ledigt reservutrymme Apparatskåp utförs som golv eller väggmodell beroende av behov och montageutrymme, samt monteringssätt Om kylning erfordras skall denna bestå av en eller flera termostatstyrda (sugande) apparatskåps-fläktar som monteras i skåpets övre sida/sidor, samt intagsgaller med filter i skåpets nedre del Apparatskåp som monteras i kallt utrymme skall förses med termostatstyrt värmeelement och dimensioneras efter komponenternas behov Elementet monteras i skåpets nedre del för att uppnå bästa konvektion Om montageplatsen medför risk för andra fysikaliska påfrestningar skall dessa tas med vid val och konstruktion av apparatskåp Exempelvis korrosiv miljö mm Skåpet förses med invändig belysning som styrs av dörr, samt ett jordat tvåvägsuttag 230V~ med jordfelsbrytare som allt matas från annan yttre elcentral Styrentreprenören skall samråda med med el-installatören (DE5) för val av kabel- och anslutningstyp

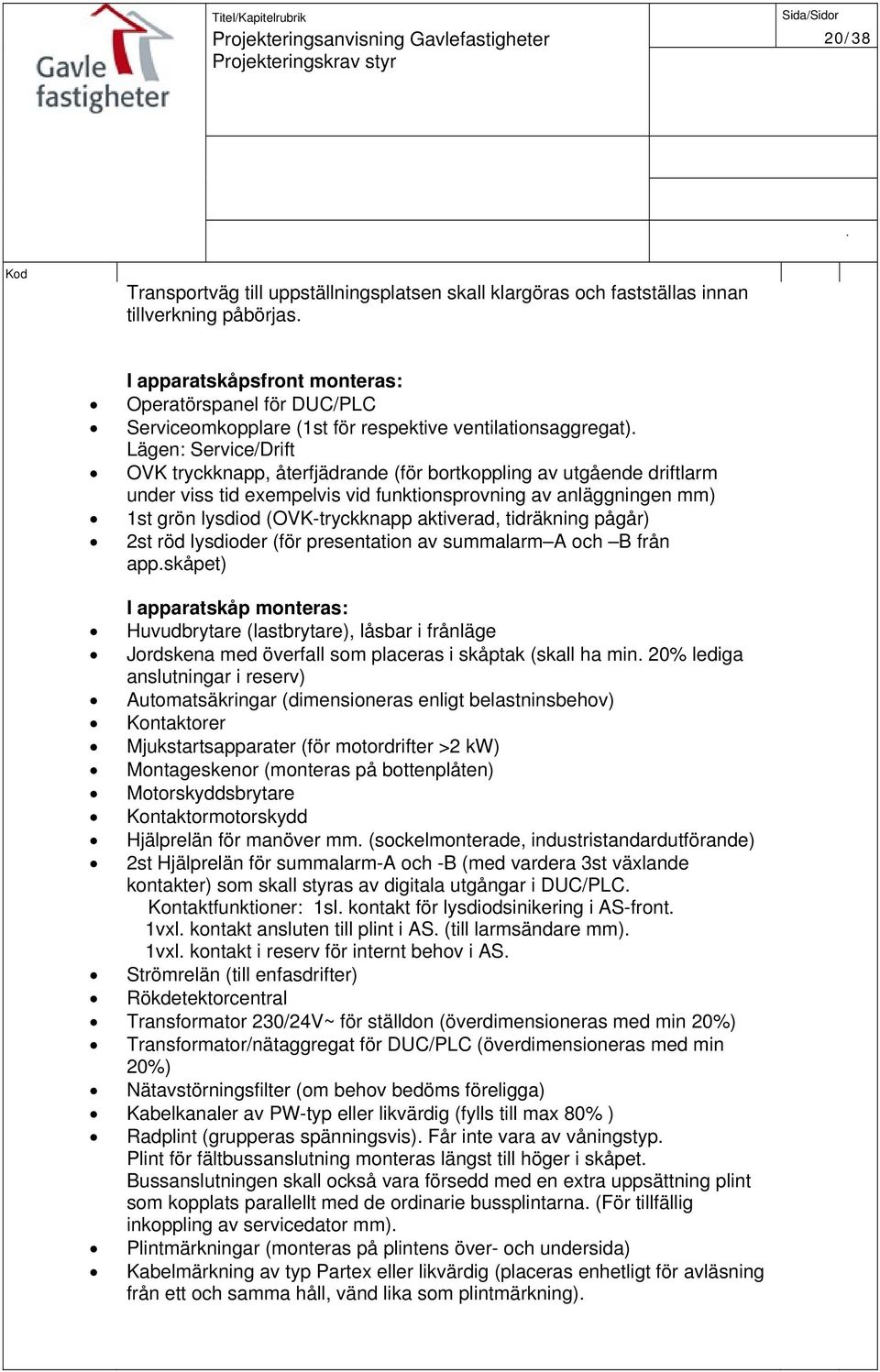

20 20/38 Kod Transportväg till uppställningsplatsen skall klargöras och fastställas innan tillverkning påbörjas I apparatskåpsfront monteras: Operatörspanel för DUC/PLC Serviceomkopplare (1st för respektive ventilationsaggregat) Lägen: Service/Drift OVK tryckknapp, återfjädrande (för bortkoppling av utgående driftlarm under viss tid exempelvis vid funktionsprovning av anläggningen mm) 1st grön lysdiod (OVK-tryckknapp aktiverad, tidräkning pågår) 2st röd lysdioder (för presentation av summalarm A och B från appskåpet) I apparatskåp monteras: Huvudbrytare (lastbrytare), låsbar i frånläge Jordskena med överfall som placeras i skåptak (skall ha min 20% lediga anslutningar i reserv) Automatsäkringar (dimensioneras enligt belastninsbehov) Kontaktorer Mjukstartsapparater (för motordrifter >2 kw) Montageskenor (monteras på bottenplåten) Motorskyddsbrytare Kontaktormotorskydd Hjälprelän för manöver mm (sockelmonterade, industristandardutförande) 2st Hjälprelän för summalarm-a och -B (med vardera 3st växlande kontakter) som skall styras av digitala utgångar i DUC/PLC Kontaktfunktioner: 1sl kontakt för lysdiodsinikering i AS-front 1vxl kontakt ansluten till plint i AS (till larmsändare mm) 1vxl kontakt i reserv för internt behov i AS Strömrelän (till enfasdrifter) Rökdetektorcentral Transformator 230/24V~ för ställdon (överdimensioneras med min 20%) Transformator/nätaggregat för DUC/PLC (överdimensioneras med min 20%) Nätavstörningsfilter (om behov bedöms föreligga) Kabelkanaler av PW-typ eller likvärdig (fylls till max 80% ) Radplint (grupperas spänningsvis) Får inte vara av våningstyp Plint för fältbussanslutning monteras längst till höger i skåpet Bussanslutningen skall också vara försedd med en extra uppsättning plint som kopplats parallellt med de ordinarie bussplintarna (För tillfällig inkoppling av servicedator mm) Plintmärkningar (monteras på plintens över- och undersida) Kabelmärkning av typ Partex eller likvärdig (placeras enhetligt för avläsning från ett och samma håll, vänd lika som plintmärkning)

21 21/38 Kod Ledare för skyddsjord (jordskena-apparatskåp-skåpdörr/dörrar) Förbindningen mellan apparatskåp och dörr/dörrar skall utföras med kopparfläta! (Ej med RK-typ!) Gruppförtäckning, I/O förteckning till DUC/PLC, Förteckning över kabelfärger Ritningsficka med tillhörande apparatskåpscheman Komponentmärkningar (utförs med på separat förhöjd montageskena/list) Erforderligt förbindningskablage som utförs med RK-typ (dimensioneras till ändamålet och efter gällande föreskrifter) SKF SKF5 SKF51 SKF6 SKF62 SKF7 SLB SLB1 SLC ELKOPPLARE I KOPPLINGSUTRUSTNING M M Startkopplare, pådrag m m för högst 1kV Motorskyddsbrytare Kontaktorer Enhetlighet skall eftersträvas vid materialval Lågspänningskontaktorer I entreprenaden ingående kontaktorer skall om möjligt vara av samma fabrikat Säkerhetsbrytare för högst 1 kv Samtliga motorer skall vara försedda med säkerhetsbrytare som placeras synligt Säkerhetsbrytare skall förses med hjälpkontakt STRÖMSTÄLLARE MM I ELSYSTEM Installationsströmställare KOPPLINGSUR, TRAPPAUTOMATER, TIDSSTRÖM- STÄLLARE M M Timer skall vara helt elektronisk och ha inställbar drifttid upp till 6 tim Larm skall utgå i DUC vid lång drifttid max 18 tim på Timer SLD MANÖVERKOPPLARE, GRÄNSLÄGESBRYTARE MM SLD11 Manövertryckknappar

22 22/38 Kod SLD2 SMB11 SN MANÖVERKOPPLARE Vägguttag högst 16A för allmänbruk I varje apparatskåp installeras 1 st 230V 2-vägs uttag som serviceuttag Uttaget skall kopplas via Jordfelsbrytare och inte brytas av apparatskåpets huvudbrytare LJUSARMATURER, LJUSKÄLLOR MM SNT122 Fullfärgsrör SNP2 U UA UB UBB UBB1 Indikeringsljus APPARATER FÖR STYRNING OCH ÖVERVAKNING APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING GIVARE Givare ansluten till DUC/DHC skall avge larm vid avbrott eller kortslutning i ledning Givare monteras på läge enligt planritning eller om givare ej är utritad, med det principiella läge som anges på flödesschema GIVARE FÖR TEMPERATUR Givare väljs med mätområde anpassat till respektive process Passiva givare skall vara av typ Pt100, Pt1000 eller Ni1000 Aktiva givare skall vara av typ 0-10V, 0-20mA, 4-20mA Givare skall ha en till dynamiskt bildsystem överförd noggrannhet av ± 0,4 C eller bättre Givare för temperatur, kanalmonterade Tidskonstant < 60s, mätnoggrannhet < +/-1ºC inom mätområdet Givare monterad i utvändigt isolerad kanal skall monteras så att kopplingsutrymmet kommer utanför isoleringen

23 23/38 Kod UBB12 UBB2 UBB22 UBB3 Givare för temperatur, kanalmonterade, kontinuerliga elektriska Givare för temperatur, rumsmonterade Givaren skall alltid monteras på innervägg i rum och på en höjd av ca 1,7 m över golv Inverkan från vägganliggning skall vid behov elimineras med hjälp av distansmontering Tidskonstant < 15 min, mätnoggrannhet < +/-1ºC inom mätområdet Givare för temperatur, rumsmonterade kontinuerliga elektriska Givare för temperatur, rörmonterade Givare ämnade att installeras i hydrauliska system för värme- och luftbehandlingsanläggning skall alltid monteras med avsett dykrör Montering skall alltid följa tillverkarens anvisning Givare som skall monteras i rörledning levereras med dykrör av koppar eller rostfritt material, som anpassas till resp rörlednings material Givare och dykrör levereras av styrentreprenören (DE4) som också ansvarar för rätt placering Givaren skall monteras av rörentreprenören (DE2) efter anvisning Tidskonstant < 30s inkl dykrör, mätnoggrannhet < +/-1ºC inom mätområdet UBB32 UBB4 Givare för temperatur, rörmonterade, kontinuerliga elektriska Frysvakter, i första hand direktmonteras givaren i värmebatteriet på avsedd plats och enligt aggregattillverkarens anvisning I andra hand monteras givaren med hjälp av en gängad rörmuff som svetsas fast i direkt anslutning till batteriets returledning Rörmuffen fastsätts på sådant vis att givaren pekar motströms i rörledingen Givaren levereras av styrentreprenören (DE4) som också ansvarar för rätt placering Givaren skall monteras av rörentreprenören (DE2) efter anvisning Tidskonstant < 30s, mätnoggrannhet < +/-1ºC inom mätområdet Givare för temperatur, utomhusmonterade

24 24/38 Kod UBB42 UBC UBC1 UBC12 UBC3 UBC31 UBC32 UBE UBE1 UBE12 UBJ UBJ81 Givare för temperatur, utomhusmonterade, kontinuerliga elektriska Utomhusgivare förses med skydd mot direkt solstrålning Skall alltid placeras på byggnads norrsida Placeras om möjligt 4 m över mark Tidskonstant < 15 min, mätnoggrannhet < +/-1ºC inom mätområdet GIVARE FÖR TRYCK Givare för tryck, kanalmonterade Kanalmonterad givare för lufttryck skall vara utrustad med display för visning av ärvärde i Pa Visningsvärde (ärvärde) skall vara dämpat för att undvika avläsningsproblem Givare för tryck, kanalmonterade, kontinuerliga elektriska Givare för tryck, rörmonterade Givare för tryck, rörmonterade, stegvisa elektriska Givare för tryck, rörmonterade, kontinuerliga elektriska GIVARE FÖR FLÖDE Givare för flöde, kanalmonterade Givare för flöde, kanalmonterade, kontinuerliga elektriska GIVARE FÖR VARVTAL Givare för varvtal, diverse monteringssätt, stegvisa elektriska

25 25/38 Kod UBK GIVARE FÖR KONCENTRATION Rökdetektor: Detektor skall i första hand vara av fabrikat Calectro eller likvärdig För kanalmontering skall typ Uniguard användas, och för takmontage kan lös detektor med sockel användas Oavsett fabrikat skall alltid detektorn vara av optiskt utförande I enstaka anläggningar måste Unigard-detektor kompletteras med fläktenhet för att erhålla funktionskraven UBK2 UBK12 Givare för koncentration, rumsmonterade Givare för koncentration, rumsmonterade, kontinuerliga elektriska I första hand skall CO2 givare av fabrikat ABCLogic användas Likvärdig givartyp av annat fabrikat kan accepteras, men likvärdighet skall då styrkas genom teknisk dokumentation från tillverkaren Kalibreringsbehov och mätnoggrannhet skall alltid anges i dokumentationsdel UC STYRFUNKTIONSENHETER Styrfunktionsenheter skall levereras med transformator 220/24 VAC UCL UD UDB UDK UDK71 STYRFUNKTIONSENHETER FÖR STRÅLNING Närvarogivare för styrning av forceringsspjäll MÄTSTYRDON MÄTSTYRDON FÖR TEMPERATUR MÄTSTYRDON FÖR KONCENTRATION Mätstyrdon för koncentration, skenmonterade, med stegvisa elektriska signaler Förstärkare till rökdetektor Förstärkare skall vara utförd för anslutning av flera optiska rökdetektorer Förstärkare skall vara försedd med lysdioder för indikering av rökrespektive servicelarm Förstärkare skall vara försedd med separata kontakter för röklarm och

26 26/38 Kod servicelarm samt tryckknapp för manuell återställning efter utlöst vakt Förreglad i frånslaget läge Kontrollenheten skall vara utrustad med utgång för servicelarm som skall anslutas till DUC UE STÄLLDON Ställdon skall vara utförda för 24V Ställdons ställkraft (vridmoment) och gångtid anpassas till styrventil respektive spjäll samt angivna funktionskrav Ställdon skall utföras med fjäderretur vid spänningsbortfall där ej annat anges UEB UEB1 UEB11 UEB12 UEB13 UEB14 UEC UEC1 UEC11 UEC12 STÄLLDON FÖR SPJÄLL Ställdon för spjäll, elektriska Ställdon för spjäll, elektriska, tvåläges utan fjäderåtergång Ställdon för spjäll, elektriska, tvåläges med fjäderåtergång Ställdon för spjäll, elektriska, kontinuerliga utan fjäderåtergång Ställdon för spjäll, elektriska, kontinuerliga med fjäderåtergång STÄLLDON FÖR VENTIL Ställdon för ventil, elektriska Ställdon som monteras på styrventil skall vara försett med handmanöverdon Ställdon för ventil, elektriska, tvåläges utan fjäderåtergång Ställdon för ventil, elektriska, tvåläges med fjäderåtergång

27 27/38 Kod UEC13 UEC14 UF Ställdon för ventil, elektriska, kontinuerliga utan fjäderåtergång För montering på ventiler i fjärrvärmeledning för VSsystem och ventiler i sekundärsystem Ställdon för ventil, elektriska, kontinuerliga med fjäderåtergång För montering på ventil i fjärrvärmeledning för varmvattenberedning STYR- OCH LOGIKENHETER Förkortningar: Datorhuvudcentral (centralenhet) = DHC Datorundercentral = DUC UFB STYR- OCH LOGIKENHETER I PROGRAMMERBARA STYRSYSTEM Placering och uppbyggnad Samtliga I/O-moduler, CPU och kommunikationsenheter som tillhör DUC eller PLC-utrustning monteras på bottenplåt eller insida av dörr i apparatskåp enligt respektive fabrikants anvisning (För dörrmontage förutsätts att dörren avsetts för detta) Varje apparatskåp som innehåller en eller fler DUC/PLC skall alltid förses med operatörspanel Om fler DUC/PLC:n finns monterade i samma apparatskåp skall dessa kopplas ihop till en gemensam operatörspanel Undantag kan endast göras när samma apparatrum/lokal har mer än ett apparatskåp som tillhör samma styr/reglersystem, eller när enheter för distribuerat I/O används Om sådant behov finns skall utförandet alltid göras i samråd med beställaren Operatörspanelen fälls in i apparatskåpets dörrfront och skall vid det färdiga montaget vara placerad cm från golv Operatörspanelen skall ha följande prestanda eller bättre Bakgrundsbelyst touchpanael med 1024x768 pixlar färger Beräknad livstid min drifttimmar Bildstorlek 304x228mm (15 ) Arbetstemperatur 0 till+50 grader

28 28/38 Kod Erforderliga åtgärder skall vidtas för att förhindra reflexer från tex rumsbelysning mm som märkbart kan försämra teckendisplayens läsbarhet Panelens täthetsklass skall anpassas till rådande krav för montageplatsen Prestanda Om in- och utmatningar sker genom annan DUC/PLC än den som exekverat programmdelen skall överföringen verifieras så att full funktionalitet kan säkerställas Kommunikationsgränssnitt DUC/PLC skall i första hand vara utrustad med inbyggd nätverksanslutning (TCP/IP) för sammankoppling med det administrativa nätet I andra hand kan lös kommunikationsmodul accepteras DUC/PLC ska vara utrustad med anpassningsbar modulteknik som medger uppkoppling till vald fältbusstyp och protokoll Möjlighet för framtida utbyggnad och samtidig anpassning till flera fältbusstyper bör finnas Signalstandard för I/O In och utgångssignaler skall utgöras av standardiserade format Exempelvis för: -analog utgång: 0-10V -analog givaringång: Pt100, Pt1000, Ni1000, Termistor, Termoelement, mfl Samtliga in och utgångssignaler skall vara väl anpassade till sitt ändamål så att auktoriteten inte begränsas av för låga eller höga tröskelvärden Alla signaler som indikeras i operatörspanel och DHC skall ha rätt fysikalisk måttangivelse Analoga visningsvärden skall avrundas enligt följande: -temperatur (ºC): en decimal (tiondels grad) -fukt (RF%): heltal -CO2 (PPM): heltal -utsignal (%): heltal Logg- och trendfunktioner med lokal lagring DUC/PLC skall förses med lokal logg- och trendfunktion med plats för lagring av samtliga I/O:n och variabelvärden Alla värden skall kunna överföras till DHC och Webbserver vid senare valda tider Logg- och trendintervallet skall kunna registrera såväl snabba förlopp (sekundintervall) som tröga förlopp (årsintervall) Värden skall lagras cykliskt så att överskrivning av de äldsta värdena sker med nya efter hand när lagringsutrymmet blivit fullt

29 29/38 Kod Följande kapaciteter vid lokal lagring skall minst uppfyllas: - antal mätvärdeskanaler: samtliga I/O + 20% reservutrymme - antal lagrade larm: hela anläggningen + 20% reservutrymme - registreringsperiod: 10 dygn Presentation av mätresultat skall kunna framställs som grafiska kurvdiagram samt numeriska tabeller Visning skall kunna göras i grafisk operatörspanel likväl som i DHC och webbläsare Intern och extern övervakning Intern hård och mjukvara skall vara försedd med övervakningsfunktioner som indikerar felaktigheter och larmar vid problem Övervakningsfunktionen skall också indikera otillåtna värden på ingångarna samt utebliven kommunikation (handskakning) mellan anslutna bussenheter Automatisk återstart I händelse av strömavbrott skall DUC/PLC alltid återstarta automatiskt efter spänningsåterkomst Programexekveringen skall återgå till ett utgångsläge som garanterar rätt uppstartsförlopp Strömförsörjning Strömförsörjning av DUC/PLC anpassas till vald utrustning enligt fabrikantens anvisningar Dock skall transformator eller nätaggregatets kapacitet överdimensioneras med minst 20% och alltid vara fast ansluten Strömförsörjningen skall avsäkras enligt fabrikantens anvisningar Automatsäkringar kan med fördel användas Jordförbindning av sekundärsida skall utföras enligt fabrikantens anvisning Styrentreprenören (DE4) skall försäkra sig om att inkommande nätanslutning uppfyller kraven som ställs i avseende av störningar för såväl intern som extern uppkomst Om störningsrisk bedöms föreligga, skall väl anpassat nätavstörningsfilter monteras Övrigt I/O lista skall finnas monterad direkt på DUC/PLC eller monterad i anslagsram på insida av apparatskåpsdörr Strömavbrott får inte orsaka minnesbortfall i DUC/PLC I första hand skall därför arbetsminnet vara av resistent typ, (flasch-typ) I andra hand kan batteribackup godtas om tydliga instruktioner upprättas för batteribyte Synkronisering av realtid i DUC/PLC skall ske automatiskt genom nätverksuppkopplingen

30 30/38 Kod Vid omladdning av programvara i DUC och DHC eller andra enheter i systemen skall trend- och loggvärden säkerställas genom backup, innan andra åtgärder utförs Programmeraren skall alltid tillse att befintliga data inte går förlorade vid ingrepp i anläggningen UFB5 UFB51 UFB52 UFB53 UFB54 UFF In- och utenheter för datorenheter Enheter med digitala ingångar Enheter med analoga ingångar Enheter med digitala utgångar Enheter med analoga utgångar SIGNALOMVANDLARE, LOGIKENHETER, BÖRVÄRDESOMSTÄLLARE M M

31 31/38 Kod Y YTB18 MÄRKNING, PROVNING, DOKUMENTATION M M Märkning av styr- och övervakningsinstallationer Utförande Samtliga apparater och komponenter uppmärks med graverad plastskylt som har svart text på vit botten Skylten skruvas fast på varaktigt sätt intill apparaten eller komponenten (Dubbelhäftande tape eller limning godtas ej!) Märkning utomhus skall vara UV-beständig Skylttext skall klargöra komponentbeteckning och föregås av tillhörande aggregatbenämning Exempelvis: FTX1-GT1, KA1-GP1, VS1-SV1 Komponentbeteckning skall överensstämma med driftkort och samtliga ritningar Styrentreprenören (DE4) skall tillse att övriga entreprenörer har samstämmiga betäckningar i sina ritningsunderlag och framföra åsikter angående detta Samtliga manöverapparater på apparatskåpsfront skall märkas med graverad plastskylt med svart text på vit botten Storlek på skylt och text anpassas så att den harmoniserar med apparaten och att läsbarheten är fullgod Skylten skruvas fast ovanför apparaten Samstämmighet för aggregatmärkning inom Gävle Kommuns / Gavlefastigheters fastighetsbestånd skall alltid eftersträvas Apparatskåpsfront skall märkas med apparatskåpsnummer i löpnummerordning med början: AS1 och så vidare Sammanbyggt ventilationsaggregat som innehåller till- och frånluftfläkt samt VVX skall alltid tilldelas en huvudbeteckning enligt följande: FTX1, FTX2, FTX3 och så vidare i löpnummerordning (Samma löpnummer får endast förekomma en gång inom samma fastighet!) Vid utbyggnad av befintlig anläggning skall alltid styrentreprenören (DE4) informera sig om tidigare aggregat- och apparatskåpsmärkning, samt fortsätta numreringen med hänsyn tagen till denna På apparatskåpsfront skall också finnas skylt med information om matande elcentral och säkringsgrupp

32 32/38 Kod Grundläggande märkningsstandard för komponenter i apparatskåp Teckenförklaring: Understreck ( _ ) representerar siffra i löpnummerordning Utrustning: Text på märkskylt: Anmärkning: Huvudbrytare Huvudbrytare AS_ Automatsäkring F_ (i löpnummerordning) Motorskyddsbrytare M_ Kontaktor K_ Kontaktormotorskydd KM_ Hjälprelä HR_ Rökdetektorcentral RDC_ Transformator TR_ Nätaggregat NT_ DUC DUC_ PLC PLC_ Operatörspanel OP_ I/O moduler N_ Serviceomkopplare B_ OVK-omkopplare Lysdiod S:a larm-a LD1 Lysdiod S:a larm-b LD2 Lysdiod OVK-ind LD3 Märkningsstandard för aggregat och anläggningskomponenter Teckenförklaring: Understreck ( _ ) representerar siffra i löpnummerordning Utrustning: Text på märkskylt: Anmärkning: Ventilationsaggregat: - Hela aggregatet FTX_ ( i löpnummerordning) - Tilluftsfläkt FTX_-TF - Frånluftsfläkt FTX_-FF - VVX FTX_-VVX - Tilluftsaggregat TA_(separat tilluftsaggregat utan VVX ) - Frånluftsaggregat FF_(separat frånluftsfläkt- / aggregat) Varvtalsstyrning ventilationsaggregat: - Frekvensomriktare FTX_-FO1-TF (Tilluftsfläkt) - Frekvensomriktare FTX_-FO2-FF (Frånluftsfläkt) Varvtalsstyrning VVX: - drivenhet VVX FTX_-VVX-RC1 - drivmotor VVX FTX_-VVX-VR1 - rotationsvakt VVX FTX_-VVX-GS1 Shuntgrupp värme (för ventaggregat): - Hela shuntgruppen FTX_-SHG_-V

33 33/38 Kod - Ventilställdon FTX_-SHG_-SV1 - Cirkulationspump FTX_-SHG_-CP1 Shuntgrupp kyla (för ventaggregat): - Hela shuntgruppen FTX_-SHG_-K - Ventilställdon FTX_-SHG_-SV2 - Cirkulationspump FTX_-SHG_-CP2 Temperaturgivare: - Tilluftsgivare FTX_-GT1 - Rumsgivare FTX_-GT2 (vid flera givare: FTX_-GT2:1 osv) - Frånluftsgivare FTX_-GT4 (vid flera givare: FTX_-GT4:1 osv) - Avluftsgivare FTX_-GT5 - Frysvaktsgivare FTX_-GT8 - Utegivare GT3-U (vid flera utegivare: GT3:1-U osv) Tryckgivare: - Filtervakt tilluft FTX_-GP1 - Filtervakt frånluft FTX_-GP2 - Tilluft FTX_-GP3 - Frånluft FTX_-GP4 - Tryckvakt avfrostning FTX_-GP5 Givare för rök och brand: - Rökdetektor FTX_-RD1 (och så vidare i löpnummerordning) - Brandskyddstermostat FTX_-BT1 (och så vidare i löpnummerordning) Övriga givare: - Fuktgivare FTX_-GF_ - CO2 givare FTX_-CO2-_ - CO givare FTX_-CO-_ - Närvarogivare FTX_-GN_ - Luxgivare (ljus) FTX_-GL_ Spjällställdon: - Intagsspjäll FTX_-ST1 - Avluftsspjäll FTX_-ST2 - Tilluftsspjäll FTX_-ST3 - Frånluftsspjäll FTX_-ST4 Spjällställdon för rök och brand: - sektionering FTX_-BST20, -BST21 (och så vidare i löpnummerordning) - avledning FTX_-BST30, -BST31 (och så vidare i löpnummerordning) Shuntgrupp värme, prim/sek (rad mm): - Hela shuntgruppen VS1 (och så vidare i löpnummerordning) - Ventilställdon VS_-SV1

34 34/38 Kod - Cirkulationspump VS_-CP1 - Framledningsgivare VS_-GT1 - Returtempgivare VS_-GT2 - Tvillingpump HP1A, HP1B (huvudpump) Shuntgrupp kylsystem: - Hela shuntgruppen KS1 (och så vidare i löpnummerordning) - Ventilställdon KS_-SV1 - Cirkulationspump KS_-CP1 - Framledningsgivare KS_-GT1 - Returtempgivare KS_-GT2 Övrigt: - Serviceomkopplare FTX_ Serviceomkopplare (Lägen: Service / Drift) - OVK-tryckknapp FTX_ OVK-start - OVK-indikering FTX_ OVK-tid aktiv - Operatörspanel DUC Operatörspanel-DUC_ - Operatörspanel PLC Operatörspanel-PLC_ - Timertrycknapp FTX_-TK_ - A-larmsindikering S:a larm -A - B-larmsindikering S:a larm -B - Larmmanometer LM_-Expansion - Magnetventil MV_ Kabelmärkning Ytter kablage mellan apparatskåp och komponenter märks varaktigt med avsedda kabelmärkningar, och i kablagets båda ändar Märkningen skall utgöras av löpnummerserie som börjar med kabelnummer-1 och så vidare Märkning i apparatskåp Plintmärkningar (monteras på plintens över- och undersida) Kabelmärkning av typ Partex eller likvärdig (placeras enhetligt för avläsning från ett och samma håll, vänd lika som plintmärkning) Gruppförtäckning, I/O förteckning till DUC/PLC, Förteckning över kabelfärger Komponentmärkningar (utförs med på separat förhöjd montageskena/list) Förbindningskablage utförs med kabel- och plintfärg enligt nedan: Kabelfunktion: Kabelfärg: Plintfärg: Plintmärkning: Skyddsledare Grön/gul Grön/gul Fasledare 400/230V~ Svart Grå Nolledare Blå Blå Styrkabel <75V Brun Grå Larm Röd Grå Fältbusskabel Grå Grå

35 35/38 Kod Allt internt kablage i apparatskåp skall kabelmärkas Direktanslutna kablar mot plint märks med berört plintnummer och övriga med nollnummer Alla kabelmärkningar skall finnas med i apparatskåpsritningarna Färgmärkning för internt kablage i apparatskåp skall klargöras med skylt på insida av skåpdörr YTC PROVNING OCH INJUSTERING AV INSTALLATIONS- SYSTEM YTC1 Provning av installationssystem Samordnad funktionsprovning Funktionsavprovning utförs av Gävle Kommuns / Gavlefastigheters representant tillsammans med berörda leverantörer Avprovning skall ske i god tid innan slutbesiktning Samtliga berörda system skall omfattas och avprovas enligt tilltänkt funktionssamverkan samt protokollföras Kallelse av berörda installatörer skall göras av installationsamordnaren efter samråd med Gävle Kommuns / Gavlefastigheters representant YTC18 YTC28 Provning av styr- och övervakningssystem Isolationsprovning för apparatskåp och kablage (Vid förekomst av känslig elektronisk utrustning kopplad till anläggningen, skall denna bortkopplas under provningen!) Protokoll skall upprättas Egenkontroll utförs på hela installationen Protokoll skall upprättas Samtliga protokoll skall finnas med för påseende vid den samordnade funktionsavprovningen, och senare ingå i drift- och skötseldokumentationen Injustering av styr- och övervakningssystem Följande funktioner skall avprovas vid igångkörning och dokumenteras Injustering av samtliga reglerloopar, dödzoner, givaravvikelser, fördröjningstider insvängningsförlopp Protokoll skall upprättas Samtliga protokoll skall finnas med för påseende vid den samordnade funktionsavprovningen, och senare ingå i drift- och skötseldokumentationen
