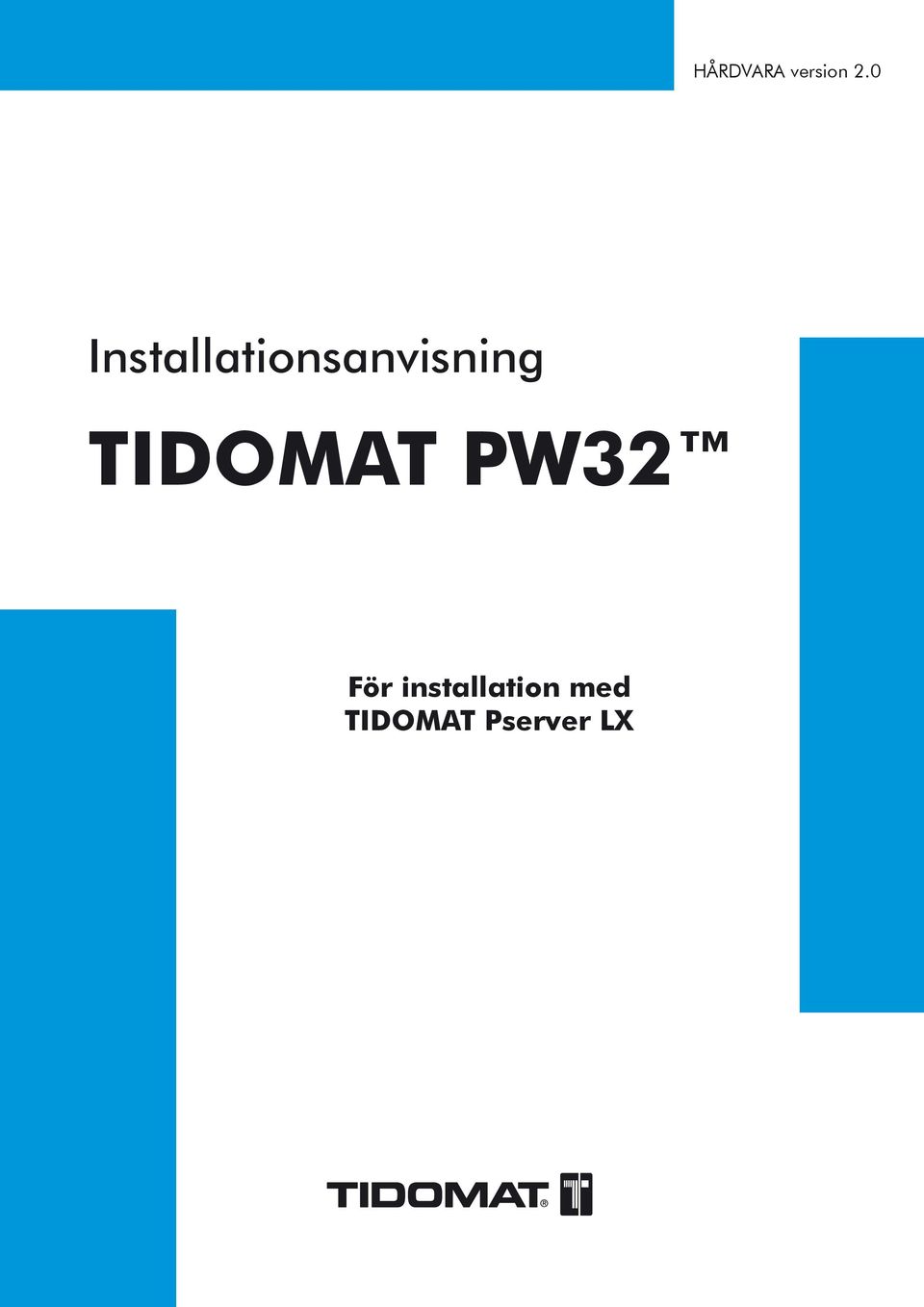

1 HÅRDVARA version 2.0 Installationsanvisning TIDOMAT PW32 För installation med TIDOMAT Pserver LX

2 Copyright. Med ensamrätt. Ingen del av detta dokument får återges, lagras i dokumentsökningssystem eller vidaresändas i någon form utan ett skriftligt godkännande av Tidomat AB. Olovlig kopiering och manipulering av detta dokument samt produkten som beskrivs utgör upphovsrättsintrång vilket kan bestraffas med böter eller fängelse samt ersättningsskyldighet i form av skadestånd till Tidomat AB. Innehållet i detta dokument såväl som produkterna som beskrivs kan komma att ändras utan föregående meddelande från Tidomat AB. Detta dokument får ej betraktas som en avtalsförbindelse med Tidomat AB och Tidomat AB ansvarar ej för skador som uppkommit när detta dokument eller den aktuella produkten använts. TIDOMAT, TIDOMAT-logotypen är av Tidomat AB registrerade varumärken. TIDOMAT PW32 och Pserver är av Tidomat AB använda produktnamn. Övriga produkter som omnämns i detta dokument är antingen registrerade varumärken eller produktnamn för vilka respektive ägare ansvarar för. Detta dokument beskriver installation av produkter som ansluts till TIDOMAT PW32. De senaste produktnyheterna och information om eventuella ändringar återfinns på hemsidan: Hela denna instruktion bör läsas och förstås innan installations- och programmeringsarbetet påbörjas. Innehållsförteckning Systemöversikt TIDOMAT PW32 3 Kablage 4 Pserver LX, PLX I/O Box IO-3402-S 8 I/O Box IO Kortläsare PT-3081 / PT Kortläsare PT Kortläsare PT-3315 / PT Strukturskiss, inkoppling till Pserver LX 13 Förbindningsschema för Pserver LX 14 Dokumentation 15 Samtliga enheter i system TIDOMAT PW32 skall avsäkras på ett fackmannamässigt sätt. 2

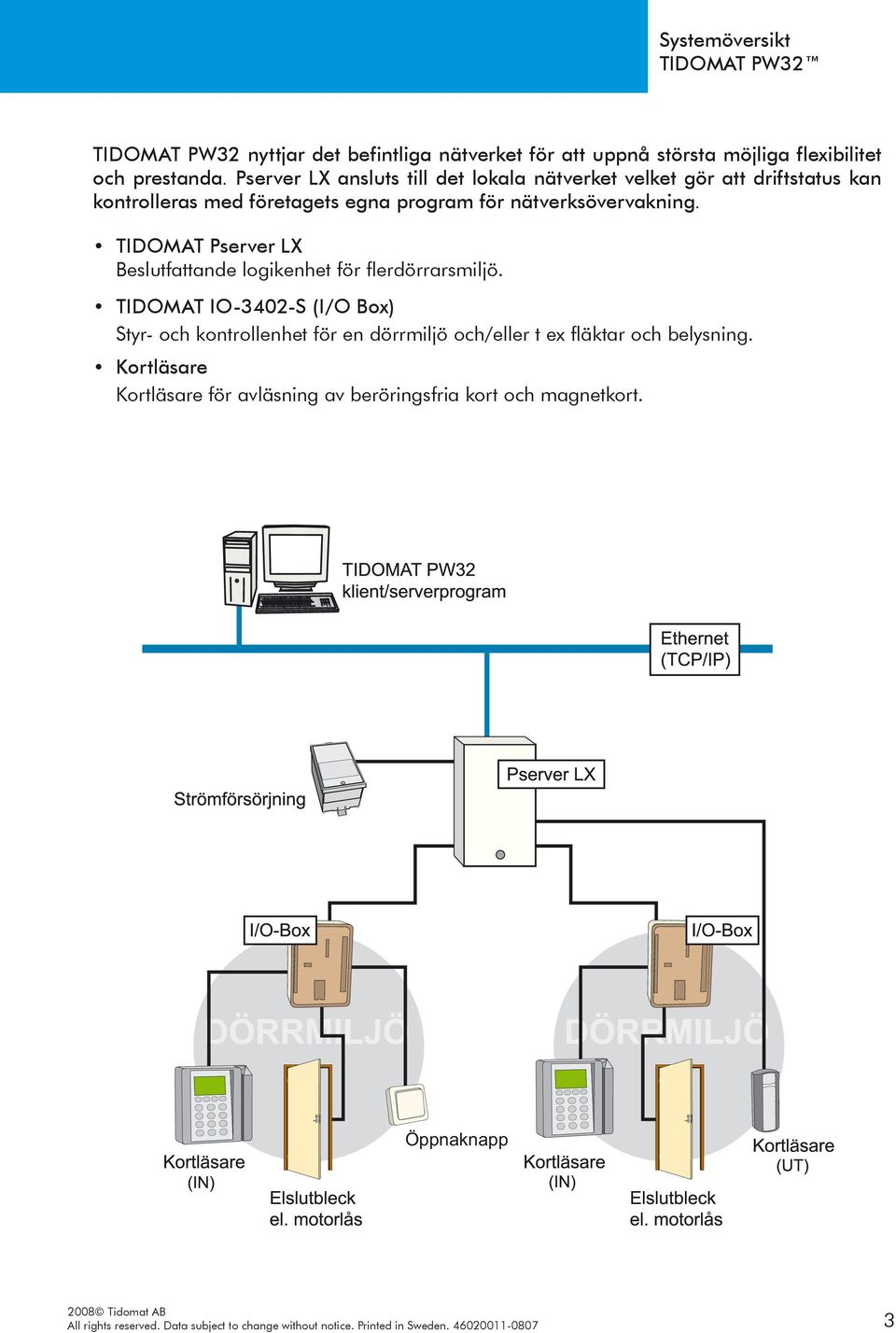

3 Systemöversikt TIDOMAT PW32 TIDOMAT PW32 nyttjar det befintliga nätverket för att uppnå största möjliga flexibilitet och prestanda. Pserver LX ansluts till det lokala nätverket velket gör att driftstatus kan kontrolleras med företagets egna program för nätverksövervakning. TIDOMAT Pserver LX Beslutfattande logikenhet för flerdörrarsmiljö. TIDOMAT IO-3402-S (I/O Box) Styr- och kontrollenhet för en dörrmiljö och/eller t ex fläktar och belysning. Kortläsare Kortläsare för avläsning av beröringsfria kort och magnetkort. Öppnaknapp 3

4 Kablage TIDOMAT PW32 ansluts med kablage av standardtyp - ELLXB alt. EKKX och oskärmad datakabel (CAT5). Matningsspänning Kablage för matningsspänning skall alltid dimensioneras efter anslutna enheters strömförbrukning. Till kopplingsplintarna i Pserver LX kan kabel med maximalt 2 mm 2 ledararea anslutas. Till kopplingsplintarna i I/O-Box kan kabel med maximalt 1,5 mm 2 ledararea anslutas. Strömslinga (Current Loop) Mellan Pserver LX (PLX-3003) och I/O Box (IO-3402-S): ELLXB 4x2x0,5 Mellan Pserver LX (PLX-3003) och kortläsare: ELLXB 4x2x0,5 Mellan I/O Box (IO-3402-S) och kortläsare: ELLXB 4x2x0,5 Nätverk Mellan Pserver LX (PLX-3003) och nätverk: UTP Patchkabel för 10/100BaseT (CAT5) 4

5 Pserver LX PLX-3003 Pserver LX, PLX-3003 För att minimera risken för spänningsfall ska matningsspänningen placeras i direkt anslutning till Pserver LX. Vid användning av lokal strömförsörjning (ex transformator) ansluts denna med fast inkoppling till 230 VAC och egen grupp i säkeringscentralen. Lämna 10 cm fritt arbetsutrymme över och under Pserver LX. Matningsspänning*: 12 VDC alt. 24 VDC Strömförbrukning (egen): 250 ma Gränssnitt: Ethernet 10BaseT, RJ45 el. Fast Ethernet 100BaseTX, RJ45. Autosense. Kommunikation med I/O Box: Current loop 20 ma Kom. med kortläsare: Current loop 20 ma Option (kommunikation): RS232 Antal dörrmiljöer: 8st Art.nr. PLX-3003 * Om I/O-boxar ska spänningsmatas via Pserver LX måste 24 VDC anslutas. Om Kortläsare ska spänningsmatas (direktanslutas) via Pserver LX måste 12 VDC anslutas. 5

6 Pserver LX PLX-3003 Indikeringslampor Omstart- /resetknapp Anslutning av konfigurationskabel, RS232 (RJ11) J4 JP4 JP3 JP2 JP1 TP4 TP3 TP2 TP1 P1 P2 F17 F19 TP8 JP8 TP7 JP7 TP6 JP6 TP5 JP5 J5 Tänd lysdiod (T1-T8) indikerar att spänning finns fram till termosäkringarna. TCP/IP anslutning (nätverk), 10BaseT (CAT5), RJ45 alt. 100BaseTX Fast Ethernet, RJ45 Inkopplingar T1-T8 Anslutning av I/O Box IO-3402-S eller kortläsare. Välj UT-spänning med stiftbygel JP1-JP8. J5 Anslutning av matningsspänning. Pserver LX klarar av att drivas av antingen 12 VDC eller 24 VDC. Om båda är anslutna drivs Pserver LX av den högsta spänningen. 24 VDC för bl.a. I/O-Box IO-3402-S. 12 VDC för bl.a. kortläsare. Säkringar F17 Automatisk termosäkring 24 VDC, 5A. F19 Automatisk termosäkring 12 VDC, 5A. T1-T8 Har automatiska termosäkringar, 1 A. Vid långvarig kortslutning måste lasten avlägsnas för att säkringen ska återställas. Indikeringar Blå Driftindikering. Lyser när Pserver LX är igång. Gul Kommunikation med current loop. Lyser när Pserver LX kommunicerar med underliggande enheter (bl.a. I/O-box och kortläsare). Röd Belastning (heartbeat). Lyser när processorn belastas. Lysfrekvens är relaterad till belastning. Grön Kommunikation med nätverk. Lyser när Pserver LX kommunicerar med nätverket. Omstart- /resetknapp Omstart Gör en snabb tryckning för omstart. Reset Tryck ner knappen i 10 sekunder (den blå indikeringslampan slocknar och den röda tänds). Pserver LX återställs nu till fabriksinställningarna. 6

7 Pserver LX PLX-3003 Inkoppling av I/O-Box JP4 JP3 JP2 JP1 TP4 TP3 TP2 TP8 JP8 TP7 JP7 TP6 JP6 TP5 TP1 JP5 J4 P1 P2 F17 F19 J5 7

8 I/O Box IO-3402-S I/O Box, IO-3402-S I/O-Box IO-3402-S har ett avtagbart lock. Både kort och plintarna är löstagbara. Lämna ca 10 cm fritt utrymme över och under I/O-Boxen. Matningsspänning: Strömförbrukning: Gränssnitt: Art.nr. 24 VDC 100 ma Current loop 20 ma IO-3402-S Inkopplingar Pserver 1-2 Anslutning av spänningsmatning 24 VDC. Ansluts till Pserver LX. Alternativt lokal transformator. (Se skiss 2) Pserver 3-6 Kommunikation (Current loop). Anslutning till Pserver LX T1-T8. (Se skiss 2) PT-ut Anslutning av kortläsare. Anslutning till Pserver LX D1 in Anslutning av tryckknapp. A4 Anslutning av dörravkänning. R4 ut Anslutning av motorlås/elslutbleck. Mer information om de övriga in- och utgångarna finns i kompendiet 'Installationsanvisning IO-3402-S'. 24 VDC skiss 2 8

9 I/O Box IO-3408 I/O Box, IO-3408 I/O-Box IO-3408 har ett avtagbart lock. Både kort och plintarna är löstagbara. Lämna ca 10 cm fritt utrymme över och under I/O-Boxen. Matningsspänning: Strömförbrukning: Gränssnitt: Art.nr. 24 VDC 300 ma Current loop 20 ma IO-3408 Inkopplingar (övre kort) Pserver 1-2 Anslutning av spänningsmatning 24 VDC. Ansluts till Pserver LX. Alternativt lokal transformator. (Se skiss 2) Pserver 3-6 Kommunikation (Current loop). Anslutning till Pserver LX T1-T8. (Se skiss 2) PT-ut Anslutning av kortläsare. D1 in Anslutning av tryckknapp. A4 Anslutning av dörravkänning. Anslutning till Pserver LX R4 ut Anslutning av motorlås/elslutbleck. Inkopplingar (undre kort) R1 - R8 Relä, standard "normalt öppen". Går att konfigurera om till "Normalt stängd" eller Spänning UT. Mer information om de övriga in- och utgångarna finns i kompendiet 'Installationsanvisning IO-3408'. 24 VDC skiss 2 9

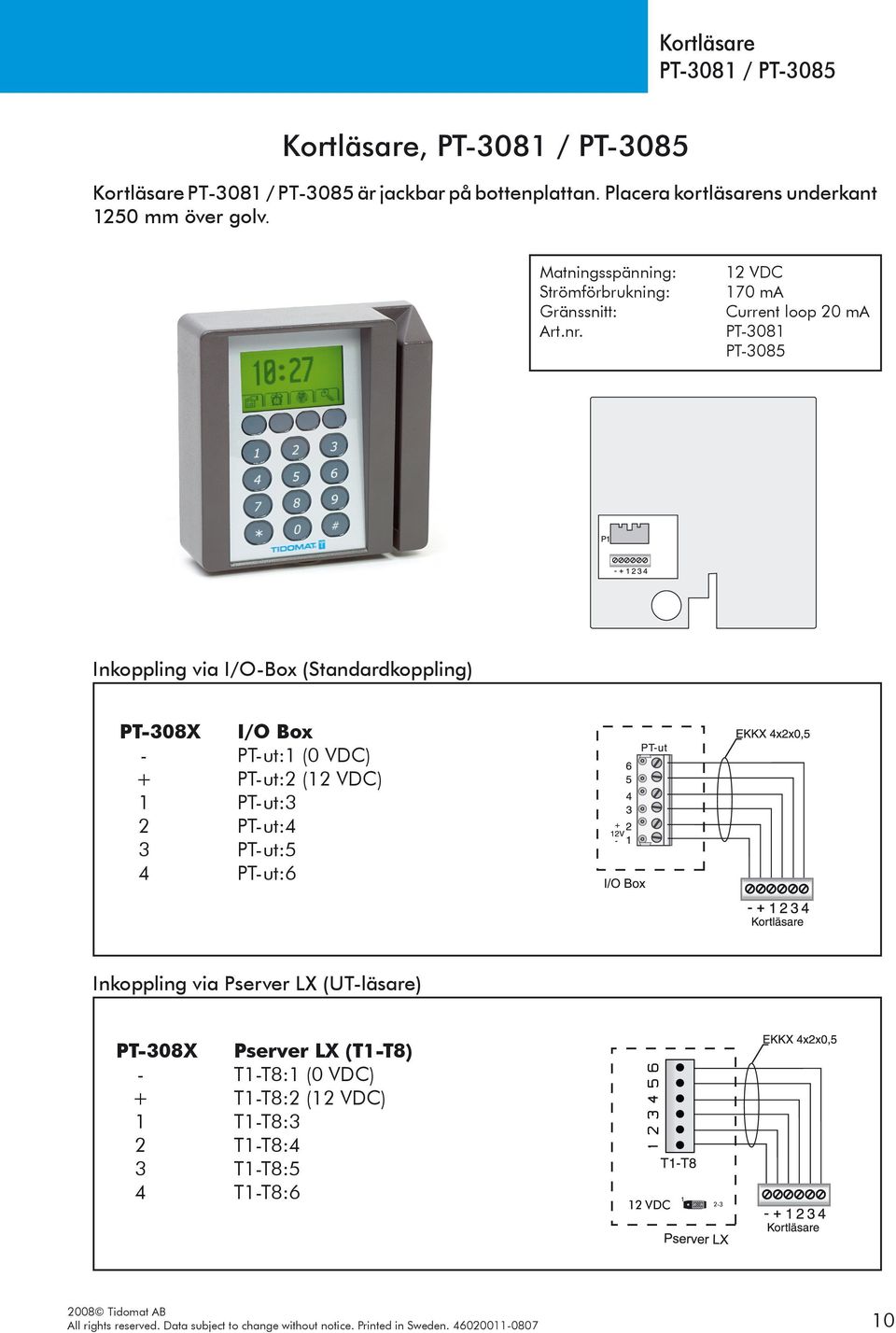

10 Kortläsare PT-3081 / PT-3085 Kortläsare, PT-3081 / PT-3085 Kortläsare PT-3081 / PT-3085 är jackbar på bottenplattan. Placera kortläsarens underkant 1250 mm över golv. Matningsspänning: Strömförbrukning: Gränssnitt: Art.nr. 12 VDC 170 ma Current loop 20 ma PT-3081 PT-3085 Inkoppling via I/O-Box (Standardkoppling) PT-308X I/O Box - PT-ut:1 (0 VDC) + PT-ut:2 (12 VDC) 1 PT-ut:3 2 PT-ut:4 3 PT-ut:5 4 PT-ut:6 Inkoppling via Pserver LX (UT-läsare) PT-308X Pserver LX (T1-T8) - T1-T8:1 (0 VDC) + T1-T8:2 (12 VDC) 1 T1-T8:3 2 T1-T8:4 3 T1-T8:5 4 T1-T8:6 10

11 Kortläsare PT-3320 Kortläsare, PT-3320 Placera kortläsarens underkant 1250 mm över golv. Matningsspänning: Strömförbrukning: Gränssnitt: Art.nr. 5 VDC 250 ma Clock/data PT :Data 4:Clock 3:Led 2: +5VDC 1:GND Inkoppling via I/O-Box PT-3320 I/O Box 5: Data Data:1 4: Clock Clock:2 2: +5VDC 5V:2 + 1: GND 5V:1 - Vid användning av LED PT-3320 I/O Box 3: LED R2:1 I/O Box I/O Box R2: 2 5V:2-11

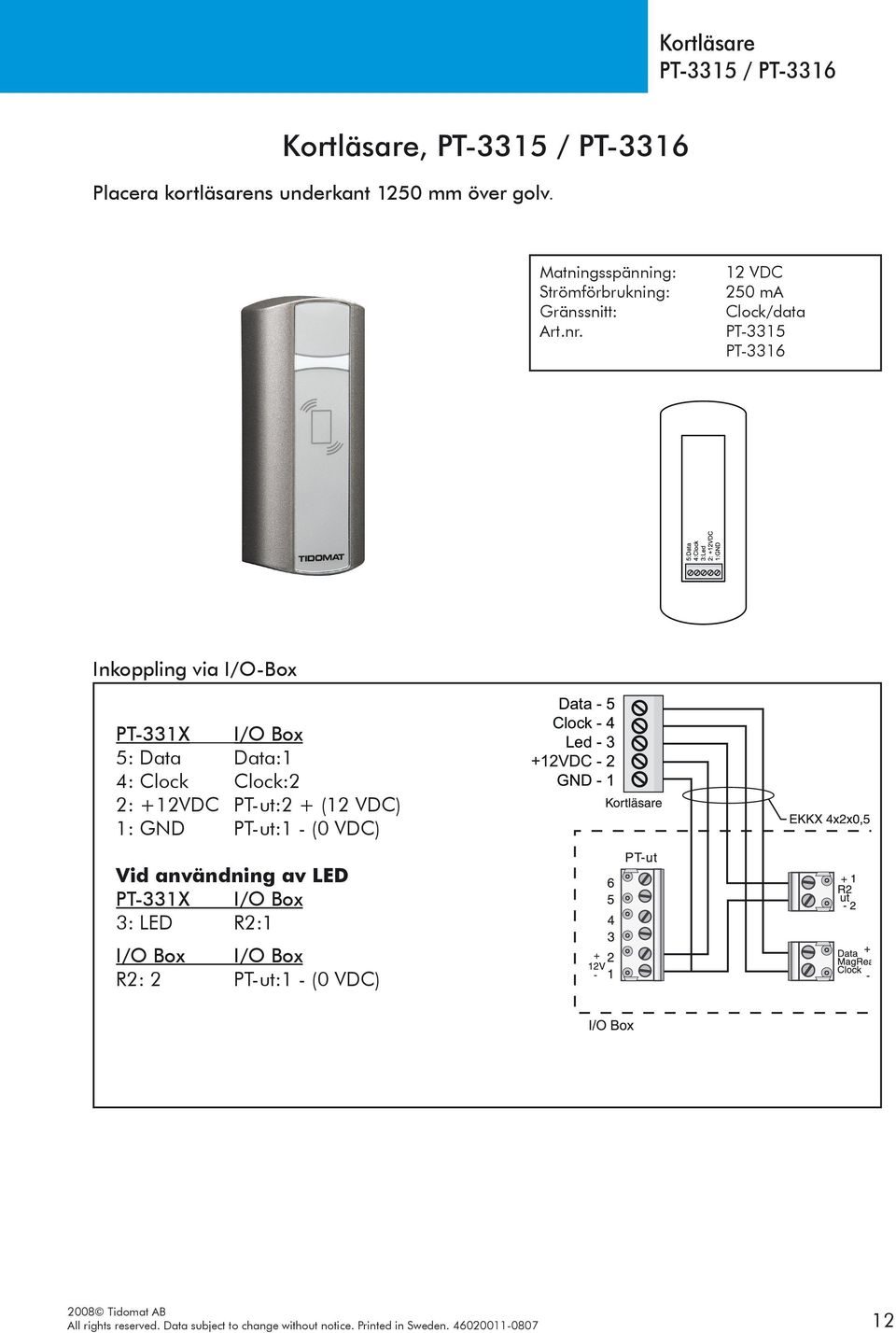

12 Kortläsare PT-3315 / PT-3316 Kortläsare, PT-3315 / PT-3316 Placera kortläsarens underkant 1250 mm över golv. Matningsspänning: Strömförbrukning: Gränssnitt: Art.nr. 12 VDC 250 ma Clock/data PT-3315 PT-3316 Inkoppling via I/O-Box PT-331X I/O Box 5: Data Data:1 4: Clock Clock:2 2: +12VDC PT-ut:2 + (12 VDC) 1: GND PT-ut:1 - (0 VDC) Vid användning av LED PT-331X I/O Box 3: LED R2:1 I/O Box I/O Box R2: 2 PT-ut:1 - (0 VDC) 12

13 Strukturskiss inkoppling till Pserver LX Strukturskiss, inkoppling till Pserver LX Vid driftsättning skall: IP-adress i Pserver LX konfigureras. Detta görs med programvaran Pserver IP konfig (PSIPCFG.EXE) under TIDOMAT PW32 i startmenyn. Dörrmiljöer konfigureras med PWobject (PWobj.exe) som finns under TIDOMAT PW32 i startmenyn. OBS! Pserver LX levereras utan inställningar. Alternativ 1: 1-8 dörrmiljöer (IN-läsare och tryckknapp) JP4 JP3 JP2 JP1 TP4 TP3 TP2 TP8 JP8 TP7 JP7 TP6 JP6 TP5 TP1 JP5 J4 P1 P2 F17 F19 J5 Alternativ 2: 1-4 dörrmiljöer (IN- och UT-läsare samt tryckknapp) JP4 JP3 JP2 JP1 TP4 TP3 TP2 TP8 JP8 TP7 JP7 TP6 JP6 TP5 TP1 JP5 J4 P1 P2 F17 F19 J5 13

14 Förbindningsschema för TIDOMAT Pserver LX TP8 JP8 TP7 JP7 TP6 JP6 TP5 JP5 TP4 TP3 JP4 JP3 JP2 JP1 TP2 J4 P2 F17 F19 TP1 P1 J5 14

15 Dokumentation Pserver LX / Pserver DOKUMENTATION TIDOMAT PW32 TIDOMAT Pserver LX Placering: Pserver LX apparatnummer: Pserver IP-adress: Subnet IP-adress: _ - _ - _ - - _ - _ - _ Gateway IP-adress: _ - _ - _ - _ PWsam IP-adress: _ - _ - _ - _ PLINT TERM BESKRIVNING T1 T2 T3 T4 T5 T6 T7 T8 15
