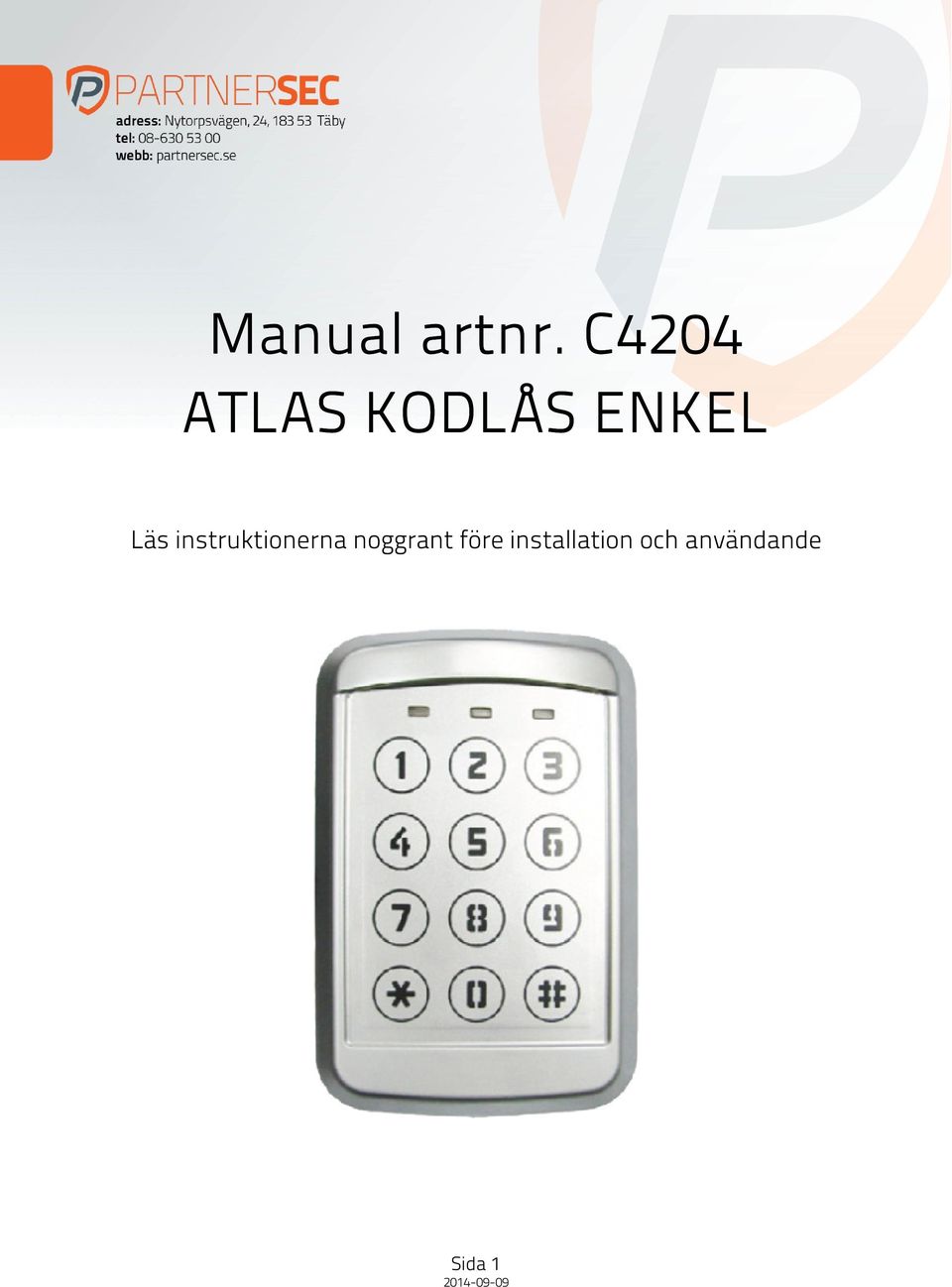

1 Manual artnr. C4204 ATLAS KODLÅS ENKEL Läs instruktionerna noggrant före installation och användande Sida 1

2 Introduktion IP-65 klassat kodlås Strömkälla Kodlåset drivs med en växel- eller likströmstransformator som ska ge 12-24V. Öppnaknapp Här kopplas öppnaknapp, med normalt öppet läge, in för att styra låsutgången. Kopplas mellan COM och P.B. Dörrmagnetkontakt (REED) Kopplas till magnetkontakt som är normalt sluten vid stängd dörr. Om dörren öppnas utan korrekt kod eller annan triggersignal (öppnaknapp), alternativt om dörren står öppen längre tid än tillåtet signaleras detta via larmutgången. Om man ej använder denna funktion ska REED och COM byglas med varandra, annars larmas öppen dörr. Sabotageswitch En normalt sluten switch sitter i ryggen på kodlåset för att larma vid eventuellt sabotage eller demontering av kodlåset. Aktiveras switchen skickas signal via larmutgången. Larmutgång Märkt med AL OUT. Maxbelastning på denna utgång är 12VDC / 500mA. Kopplas förslagsvis till ljuddon (sirén/summer) eller blinkande lampa som kallar på uppmärksamhet. Utgång till elektriskt lås En reläutgång som kopplas med fail-secure (normalt öppet) eller fail-safe (normalt slutet) elektriskt lås (max 24V / 3A). Extrautgång En reläutgång som kopplas till valfri extrafunktion. (door forced, individuell kod, ringklocka, sabotageswitch). Max belastning 24V/ 3A. Sida 2

3 Programmering Observera att knappsatsen måste vara i normalt viloläge och sabotageswitchen får ej vara aktiverad innan programmering påbörjas. 1. Programmera eller ändra Masterkoden (fabrikskod = 1234): MMMM MMMM *00 kod # MMMM = fabrikskod kod = ny Masterkod 4-8 siffror 2. Programmera eller ändra användarkoder (fabriksinställning: Användare 01 = 3333): MMMM MMMM *XX kod XX = Användare nr kod = ny användarkod 3. Programmera eller ändra ytterligare användarkoder: MMMM MMMM *6YY kod YY = Användare nr kod = ny användarkod Not: Den ursprungliga kodlängden i systemet är fyra siffror. Kodernas längd är alltid samma antal siffror som Masterkoden. Exempel: Är Masterkoden 4 siffror så är övriga koder 4 siffror. Är Masterkoden 8 siffror så är övriga koder 8 siffror. 4. Programmering av öppningstid (fabriksinställning 5 sekunder): MMMM MMMM *20 TT # TT = sekunder TT = 00 upplåst läge, se punkt 5. Programmera eller ändra koden för extrautgången (fabriksinställt: Ingen kod): MMMM MMMM *40 kod # kod = ny kod för extrautgången 6. Ta bort användarkoder: MMMM MMMM *50 XX # XX = användarnummer XX = 00 = tag bort alla användarkoder 7. Aktivera/Inaktivera kodskydd (fabriksinställning = Inaktiverat): MMMM MMMM *51 # Not: Om kodskyddet är aktiverat så spärrar systemet möjligheten att mata in en kod igen i 30 sekunder. Detta sker om man matar in felaktig kod 5 gånger i rad, alternativt när det matats in 20 siffror i rad där den rätta koden inte finns med. 8. Välj driftläge: MMMM MMMM *52 0# MMMM MMMM *52 1# 0 = Normalläge 1 = Upplåst läge Sida 3

4 Normalläge innebär normal funktionalitet, det vill säga att när en giltig användarkod matas in låses dörren upp under inställd öppettid (t.ex. 5 sekunder). I Upplåst Läge / Latch Mode: Genom att mata in koden ställs låset upp och förblir olåst tills koden matas in igen, då låses dörren. 9. Ställ in kodskydd (fabriksinställning: 20 felaktiga siffror i rad): MMMM MMMM *53 0# 20 felaktiga siffror i rad MMMM MMMM *53 1# 5 felaktiga koder i rad 10. Programmera Upplåst läge startkod: MMMM MMMM *54 BBBB# BBBB = Upplåst läge startkod 11. Ställ in larmutgångens läge: (Fabriksinställning: Inaktiverad) MMMM MMMM *55 C# C = 0, inaktiverad C = 1, aktiverar door forced open till larmutgång C = 2, kopplar sabotagekontakt till larmutgång C = 3, både 1 och 2 enligt ovan 12. Ställ in larmutgångens aktiveringstid: MMMM MMMM *56 TTT# TTT = sekunder TTT = 000, växlande av/på 13. Ställ in extrautgångens funktion (Fabriksinställning: 7 extrautgången styrs av kod för extrautgången): MMMM MMMM *57 C# C = 0, inaktiverad C = 1, aktivera dörrlägesövervakning för extrautgång C = 2, aktivera felaktig kodinmatning för extrautgång C = 3, aktivera * till extrautgång C = 4, sabotageswitchen styr extrautgången C = 5, door forced styr extrautgången C = 6, låsreläet styr extrautgången C = 7, kod för extrautgången styr extrautgången Not: Vid aktiverande av funktion 1-5 måste extrautgångens dragtid sättas till mer än 1 sekund. SÄTT INTE extrautgångens dragtid till 000, då kommer den att fela. Se punkt 14 nedan. Sida 4

5 14. Ställ in extrautgångens dragtid (fabriksinställning = Växlande Läge / Latch Mode) MMMM MMMM *58 TTT# TTT = sekunder TTT = 000,pendlande läge / Latch Mode 15. Fabriksinställ kodlåset När Restore-bygeln sitter på båda plintbenen är kodlåset i reset-läge. När kodlåset är i reset-läge ljuder en lång ton tills strömmen bryts. Om så sker vi första driftsättning, flytta bygeln så att den endast sitter fast på ena benet. Punkterna nedan gäller om nollställning av redan driftsatt och programmerat kodlås önskas. 1. Koppla ur strömmen. 2. Flytta System Restore-bygeln så den sitter på båda benen. 3. Koppla in strömmen, summern kommer att ljuda med en lång ton tills strömmen bryts. 4. Koppla ur strömmen. 5. Flytta tillbaka System Restore-bygeln till att vara placerad på ena benet. 6. Koppla in strömmen. 7. Allt, inklusive samtliga koder, har nu återgått till fabriksinställning. VARNING! Efter att ha utfört ovanstående operationer (punkt ) så kommer systemet att ha fabriksinställt alla användarkoder, Masterkoden och extrautgångens kod. Kodlåset kommer att vara fullständigt fabriksinställt, som vid nyleverans och måste därför konfigureras från början. Sida 5

6 Kopplingsschema Beskrivning av anslutningspunkter unkter Anslutningspunkter Beskrivning Kommentar NC Normally Closed Lock Output Kopplas till lås med omvänd funktion LOCK OUT COM Gemensam anslutning Jordanslutning (-) NO Normally Opened Lock Output Kopplas till lås med rättvänd funktion AC/DC AC/DC strömingång Koppas till AC/DC 12-24V stabiliserad AC/DC AC/DC strömingång strömmatning AL OUT (-) Larmutgång, minus (-) Sirén, blinkande lampa eller dylikt kopplas från + till AL out (-). P.B. Öppnaknapp Kopplas till slutande öppnaknapp COM REED AUX OUT NC COM NO Gemensam anslutning för magnetkontakt och öppnaknapp Magnetkontakt Normally Closed Auxiliary Output Gemensam anslutning Normally Opened Auxiliary Output Sida 6 Jordanslutning (-) för magnetkontakt och öppnaknapp Kopplas till magnetkontakt, byglas med COM om magnetkontakt inte används För att koppla till andra externa system/säkerhetssystem

7 LED-indikatorer Ström (Röd / gul) Röd indikerar normalläge. Gul indikerar programmeringsläge. Upplåst Grönt indikerar att utsignal skickas för att låsa upp dörr. Blinkande grönt indikerar att dörrens magnetkontakt är aktiverad eller att det skickas ett larm. Extrautgång Gult indikerar att extrautgången (Aux Out) är aktiverad. Baksida VIKTIG INFORMATION Se till att användarkoderna, extrautgångens kod och Masterkoden har lika många siffror, annars kommer inte koderna att accepteras/godkännas. Sida 7
