1 1(80) LANDSTINGSSERVICE I UPPSALA LÄN STYR- OCH ÖVERVAKNINGSSYSTEM 2. 2 Sidantal 8078 Landstingsservice i Uppsala Län UPPSALA Tel Fax

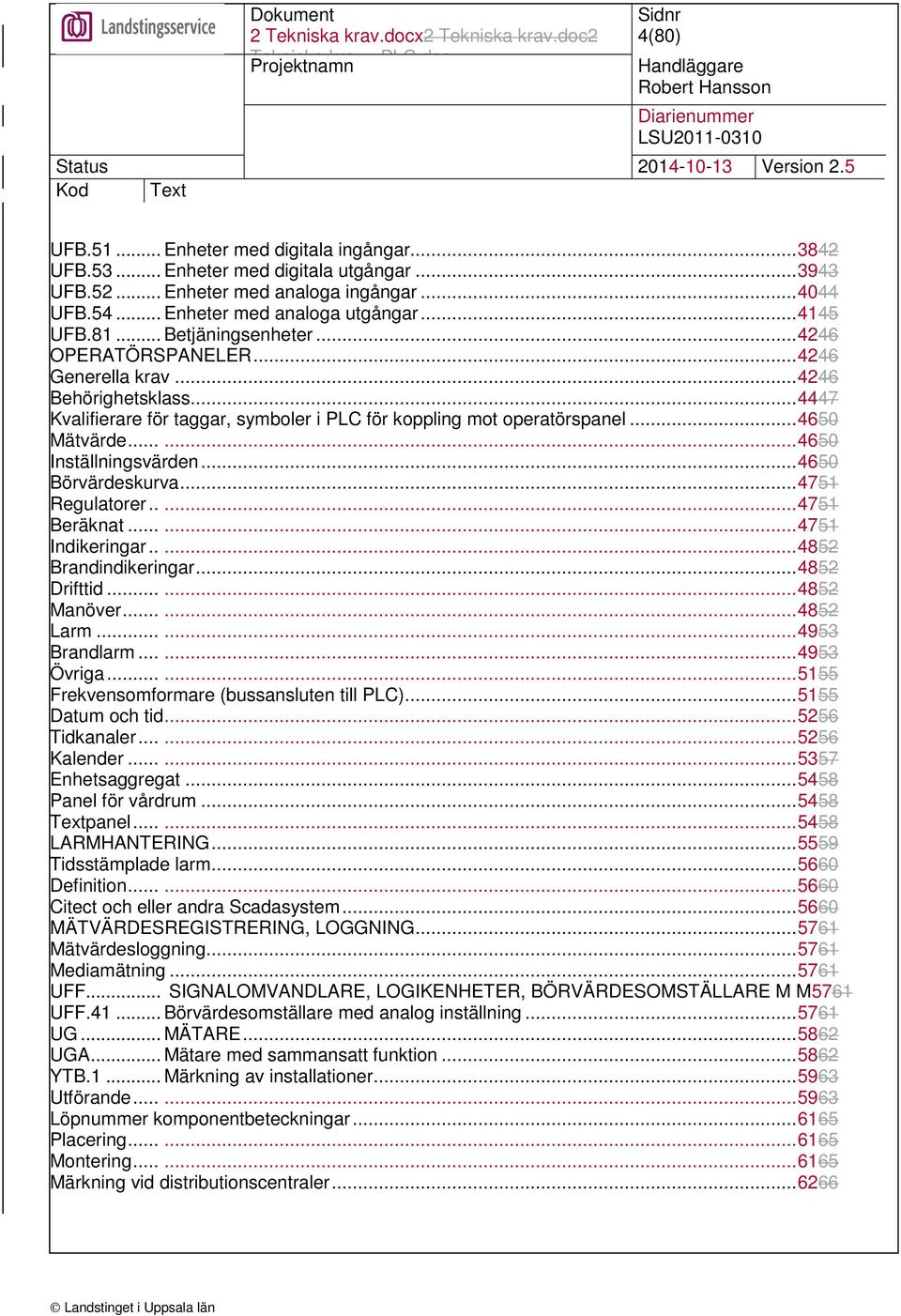

2 2(80) Innehållsförteckning Allmänt Revisioner S... APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM SBD.2... Kabelstegar SBD Lätta kabelstegar SBJ Kabelgenomföring i yttervägg eller yttertak SBJ Brandavskiljande kabelgenomföring i vägg eller bjälklag SC... EL- OCH TELEKABLAR M M SCC... INSTALLATIONSKABLAR SCF... TELE OCH DATAKABLAR SDB.1... Elektriska förbindningar SDC.3... Kopplingsplintar SEB... RELÄER OCH RELÄSKYDD SEB.1... Reläer SEB Strömreläer SEF.2... Elmätare SJC Spänningstransformator SJF Frekvensomriktare för motordrift SKB... KOPPLINGSUTRUSTNINGAR SKB Lådkapslade kopplingsutrustningar för lågspänning SKB Apparatskåp Dörr (lucka) till apparatutrymme Innehåll Apparatskåpets högra del(ar) skall innehålla: På högra delens dörr utsida skall finnas installerat: Manöversystem Strömförsörjning Indikering Plintnummer i apparatskåp Ledningsfärger i apparatskåp (inre förbindningar) Leverans SKF.6... Kontaktorer SKF Säkerhetsbrytare för högst 1 kv SL... APPARATER OCH UTRUSTNING FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM SLD... MANÖVERKOPPLARE, GRÄNSLÄGESBRYTARE M M SLD Manövertryckknappar SLD.3... Manöveromkopplare SM... UTTAG I ELKRAFTSSYSTEM SMB.1... Vägguttag SN... Ljusarmaturer, ljuskällor m.m U... APPARATER FÖR STYRNING OCH ÖVERVAKNING UB... Givare UBB... Givare för temperatur UBB Givare för temperatur, rörmonterade, stegvisa elektriska

3 3(80) UBB.4... Givare för temperatur utomhusmonterade UBC Givare för tryck, kanalmonterade, kontinuerliga elektriska UBD Givare för fukt, kanalmonterade, kontinuerliga elektriska UBK Givare för koncentration, kanalmonterade, kontinuerliga elektriska rökdetektorer med servicelarm UBD Givare för fukt, rumsmonterade, kontinuerliga elektriska UBK Givare för koncentration, rumsmonterade, kontinuerliga elektriska rökdetektorer med servicelarm UBK Givare för koncentration, rumsmonterade, kontinuerliga elektriska - koldioxidgivare26 UBE Givare för flöde, kanalmonterade, kontinuerliga elektriska UDK... MÄTSTYRDON FÖR KONCENTRATION UDK Mätstyrdon för koncentration, skenmonterade, med stegvisa elektriska signaler, förstärkare till rökdetektor UE... Ställdon UEB... Ställdon för spjäll UEC... Ställdon för ventil UF... Styr och logikenheter Styr- och övervakningssystem Redundans i LUL-net Anmälan till driften för att arbeta i anläggningen Eldata Ledningsnät för styr- och övervakningssystem SFD... Datakommunikationsenheter SFE... Datorprogramvaror UFB... STYR- OCH LOGIKENHETER I PROGRAMMERBARA SYSTEM Val av PLC-typ... Fel! Bokmärket är inte definierat.31 UFB.1... Datorenheter i programmerbara styrsystem Typ Fel! Bokmärket är inte definierat.32 Typ Fel! Bokmärket är inte definierat.33 Typ Fel! Bokmärket är inte definierat.34 Distribuerade I/O Program Typ Fel! Bokmärket är inte definierat.35 Typ Fel! Bokmärket är inte definierat.35 Typ Fel! Bokmärket är inte definierat.36 Tidsstyrningsprogram och tidkanaler SÄKERHETSFUNKTIONER Portar Funktion vid spänningsbortfall Övervakning av PLC-funktion Övervakning av överföring Jordning Strömförsörjning Driftlarm- och driftpresentationssystem UFB.4... Kommunikationsenheter i datorenhet UFB.5... In- och utenheter för datorenheter

4 4(80) UFB Enheter med digitala ingångar UFB Enheter med digitala utgångar UFB Enheter med analoga ingångar UFB Enheter med analoga utgångar UFB Betjäningsenheter OPERATÖRSPANELER Generella krav Behörighetsklass Kvalifierare för taggar, symboler i PLC för koppling mot operatörspanel Mätvärde Inställningsvärden Börvärdeskurva Regulatorer Beräknat Indikeringar Brandindikeringar Drifttid Manöver Larm Brandlarm Övriga Frekvensomformare (bussansluten till PLC) Datum och tid Tidkanaler Kalender Enhetsaggregat Panel för vårdrum Textpanel LARMHANTERING Tidsstämplade larm Definition Citect och eller andra Scadasystem MÄTVÄRDESREGISTRERING, LOGGNING Mätvärdesloggning Mediamätning UFF... SIGNALOMVANDLARE, LOGIKENHETER, BÖRVÄRDESOMSTÄLLARE M M5761 UFF Börvärdesomställare med analog inställning UG... MÄTARE UGA... Mätare med sammansatt funktion YTB.1... Märkning av installationer Utförande Löpnummer komponentbeteckningar Placering Montering Märkning vid distributionscentraler

5 5(80) Märkning av elledningar YTB.16315Märkning av apparatskåp Gällande andra frågor om märkning av installationer skall betecknings- /märkbilaga för respektive disciplin ligga till grund för märkning Märkning av apparater i apparatskåp YTB Märkning av styr- och övervakningsinstallationer Märkband Skyltar och märkbrickor Märkning av elutrustningar och elförbindningar m m Märkning av styr- och övervakningsenheter YTB Skyltning för styr- och övervakningsinstallationer B... FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M BE... FLYTTNING, DEMONTERING OCH RIVNING BEC... Demontering BEC.8... Demontering av styr- och övervakningsfunktioner BEC Demontering av styr- och övervakningsinstallationer för uppläggning i upplag BED... Rivning BED.8... Rivning av styr- och övervakningsinstallationer BED Rivning av styr- och övervakningsinstallationer för materialutvinning BED Rivning av styr- och övervakningsinstallationer för energiutvinning BED Rivning av styr- och övervakningsinstallationer för deponering YTC... Kontroll och injustering av installationssystem YTC.1... Kontroll av installationssystem YTC Kontroll av Styr- och övervakningssystem Samordnad funktionsprovning Samordnad provning av variabler från och till överordnat system Provning av variabler från och till operatörspanel YTC.2... Injustering av installationssystem YTC Injustering av styr- och övervakningssystem YU... Teknisk dokumentation mm för installationer YUC... Bygghandlingar för installationer YUC.8... Bygghandlingar för styr- och övervakningsinstallationer YUD... Relationshandlingar för installationer YUD.8... Relationshandlingar för styr- och övervakningsinstallationer Leverans YUE... UNDERLAG FÖR RELATIONSHANDLINGAR FÖR INSTALLATIONER YUE.8... Underlag för relationshandlingar för styr- och övervakningsinstallationer YUH... DRIFTINSTRUKTIONER FÖR INSTALLATIONER YUH.8... Driftinstruktioner för styr- och övervakningsinstallationer YUK... UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER YUK.8... Underhållsinstruktioner för styr- och övervakningsinstallationer YUP.8... Information till drift- och underhållspersonal för styr- och övervakningsinstallationer7980 Utbildning/information skall innehålla YY... ARBETEN EFTER SLUTBESIKTNING YYV... Tillsyn, skötsel och underhåll av installationer

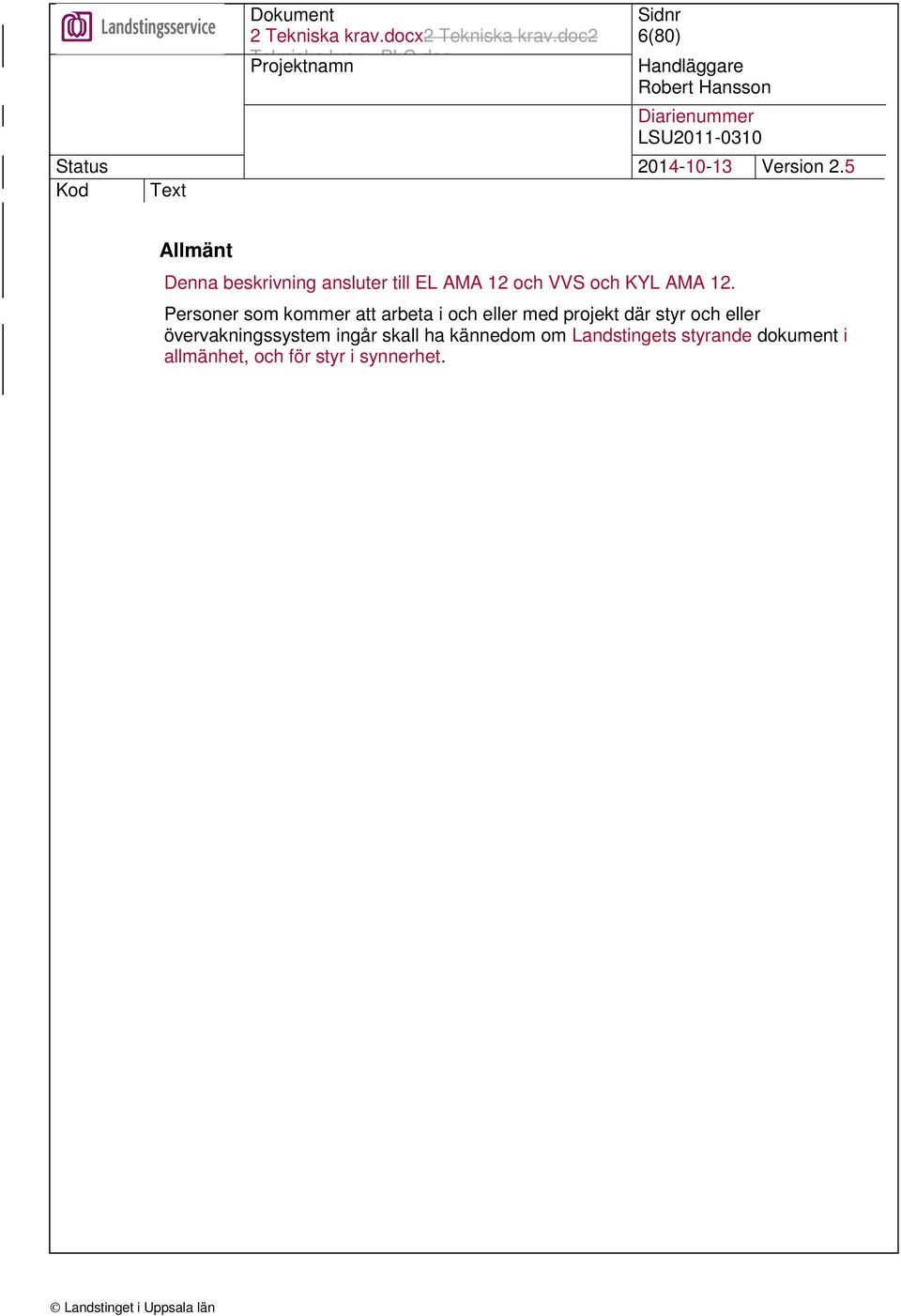

6 6(80) Allmänt Denna beskrivning ansluter till EL AMA 12 och VVS och KYL AMA 12. Personer som kommer att arbeta i och eller med projekt där styr och eller övervakningssystem ingår skall ha kännedom om Landstingets styrande dokument i allmänhet, och för styr i synnerhet.

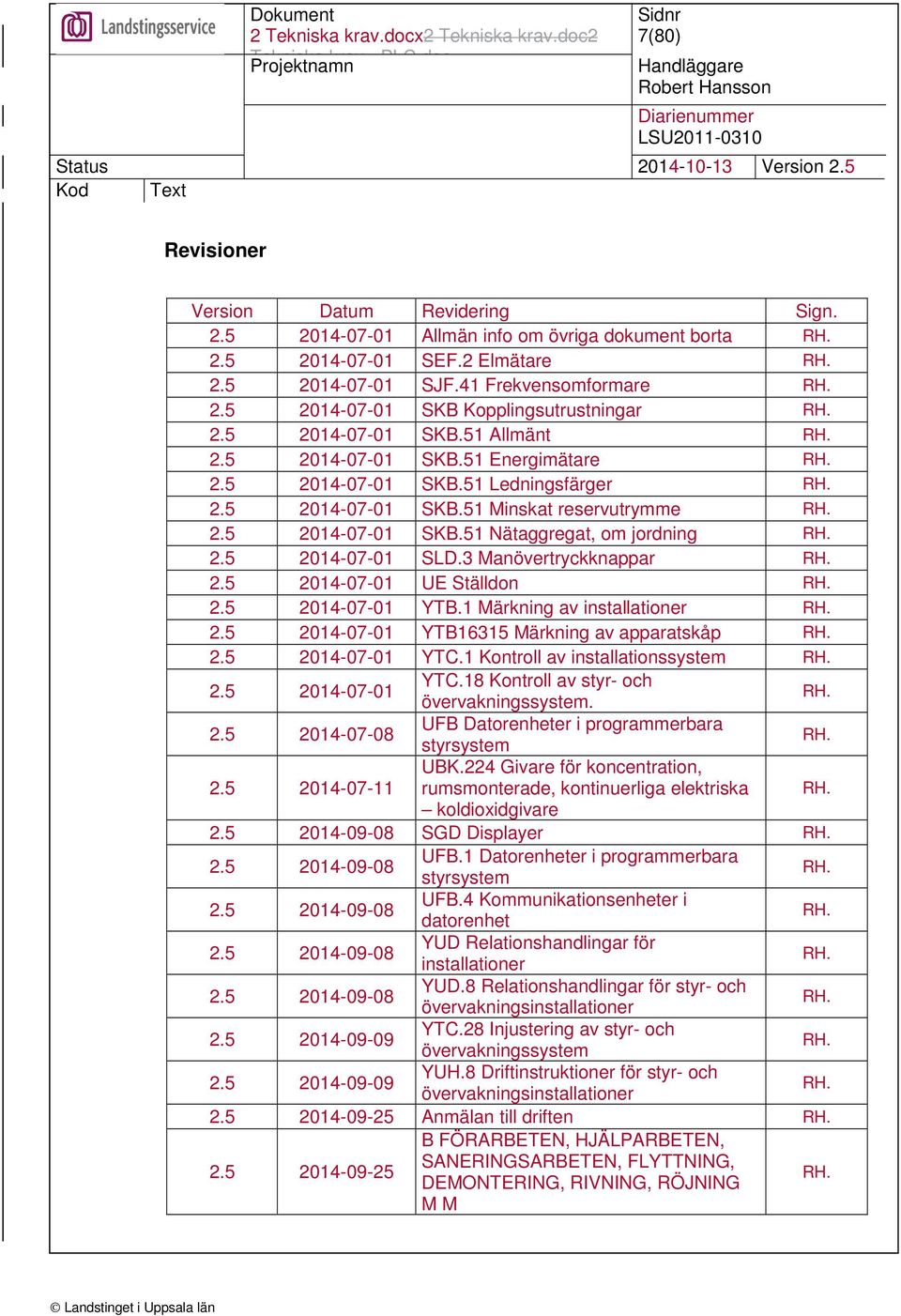

7 7(80) Revisioner Version Datum Revidering Sign Allmän info om övriga dokument borta RH SEF.2 Elmätare RH SJF.41 Frekvensomformare RH SKB Kopplingsutrustningar RH SKB.51 Allmänt RH SKB.51 Energimätare RH SKB.51 Ledningsfärger RH SKB.51 Minskat reservutrymme RH SKB.51 Nätaggregat, om jordning RH SLD.3 Manövertryckknappar RH UE Ställdon RH YTB.1 Märkning av installationer RH YTB16315 Märkning av apparatskåp RH YTC.1 Kontroll av installationssystem RH YTC.18 Kontroll av styr- och övervakningssystem. RH UFB Datorenheter i programmerbara styrsystem RH UBK.224 Givare för koncentration, rumsmonterade, kontinuerliga elektriska RH. koldioxidgivare SGD Displayer RH UFB.1 Datorenheter i programmerbara styrsystem RH UFB.4 Kommunikationsenheter i datorenhet RH YUD Relationshandlingar för installationer RH YUD.8 Relationshandlingar för styr- och övervakningsinstallationer RH YTC.28 Injustering av styr- och övervakningssystem RH YUH.8 Driftinstruktioner för styr- och övervakningsinstallationer RH Anmälan till driften RH B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M RH.

8 8(80) BEC.8 Demontering av styr- och övervakningsinstallationer RH BED Rivning RH Distribuerade I/O RH Program RH Samordnad funktionsprovning RH Scadasystem RH SFD Datakommunikationsenheter RH SLD MANÖVERKOPPLARE, GRÄNSLÄGESBRYTARE M M RH UB Givare RH UBB Givare för temperatur RH UBB.4 Givare för temperatur utomhusmonterade RH UBB.31 Givare för temperatur, rörmonterade, stegvisa elektriska RH UBC.12 Givare för tryck, kanalmonterade, kontinuerliga elektriska RH UBD.12 Givare för fukt, kanalmonterade, kontinuerliga elektriska RH UBE.12 Givare för flöde, kanalmonterade, kontinuerliga elektriska RH UBK.121 Givare för koncentration, kanalmonterade, kontinuerliga elektriska RH. rökdetektorer med servicelarm UBK.221 Givare för koncentration, rumsmonterade, kontinuerliga elektriska RH. koldioxidgivare UF Styr och logikenheter RH YTC.18 Kontroll av styr- och övervakningssystem RH SJF.41 Frekvensomriktare för motordrift RH SKB.51 Apparatskåp RH SMB.1 Vägguttag RH SN Ljusarmaturer, ljuskällor m,m RH Operatörspaneler RH UFB.5 In- och utenheter för datorenheter RH UFB.81 Betjäningsenheter RH YTC Kontroll och injustering av installationssystem RH.

9 9(80) YTC.1 Kontroll av installationssystem RH, YTC.18 Kontroll av styr- och övervakningssystem RH YTC.2 Injustering av installationssystem RH.

10 10(80) Denna beskrivning ansluter till AMA 09. Beskrivningen är en bilaga till och kompletterar den objektsanpassade styr och övervakningshandlingen.

11 11(80) S SBD.2 APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM Ledningar och elinstallationsrör skall vara i halogenfritt utförande. Följande punkter utgör endast ett komplement till Teknisk anvisning El och Telesystem, varför entreprenör för styr och övervakning även är skyldig att ha kunskap om innehållet i nämnda dokument vid arbeten med styr och övervakning. Kabelstegar Se Teknisk anvisning 6 El och telesystemteknisk ANVISNING 6 EL OCH TELESYSTEM. SBD.213 Lätta kabelstegar Se Teknisk anvisning 6 El och telesystemteknisk ANVISNING 6 EL OCH TELESYSTEM. SBJ.112 SBJ.15 SC SCC SCF Kabelgenomföring i yttervägg eller yttertak Se Teknisk anvisning 6 El och telesystemteknisk ANVISNING 6 EL OCH TELESYSTEM samt styrande dokument för brandförebyggande funktioner. Brandavskiljande kabelgenomföring i vägg eller bjälklag Se Teknisk anvisning 6 El och telesystemteknisk ANVISNING 6 EL OCH TELESYSTEM samt styrande dokument för brandförebyggande funktioner. EL- OCH TELEKABLAR M M Se Teknisk anvisning 6 El och telesystemteknisk ANVISNING 6 EL OCH TELESYSTEM. Kablar får inte förläggas i mer än ett lager. Kablar för styrning, mätning och indikering får endast förläggas med jordkablar och skall förläggas åtskilda från kabel för kraft. INSTALLATIONSKABLAR Se Teknisk anvisning 6 El och telesystemteknisk ANVISNING 6 EL OCH TELESYSTEM. TELE OCH DATAKABLAR Se Teknisk anvisning 6 El och telesystemteknisk ANVISNING 6 EL OCH TELESYSTEM. För patchkablar vilka installeras för kommunikation mellan PLC, operatörspanel och överordnat system via LULNET se Teknisk anvisning 6 El och telesystemteknisk ANVISNING 6 EL OCH TELESYSTEM.

12 12(80) SDB.1 SDC.3 SEB SEB.1 Elektriska förbindningar Skruvförband skall efterdras vid sista servicebesöket innan garantibesiktning. Se YYV. Kopplingsplintar Plintar skall vara frånskiljbara på signalkablar. RELÄER OCH RELÄSKYDD Enhetlighet gäller i mesta möjliga mån vid materialval. Följande skall beaktas: Att kapslingsklass och korrosionsbeständighet är anpassade till utrymmens miljö, vad gäller atmosfär och temperatur. Att kontaktorer, motorskyddsbrytare, säkerhetsbrytare etc, om möjligt, skall vara av samma fabrikat. Data för kontakter i styrkretsar: 6A, 250 V 50 Hz vid AC11 2A, 60V vid DC11 Detta gäller om ej annat anges. Reläer Reläer skall vara av instickstyp med 11- eller 14-polig sockel för skruvanslutning. Reläer skall ha testknapp och indikering. SEB.141 Strömreläer Då indikering av drift hos motorer inte sker på annat sätt skall strömrelä användas. SEF.2 SJC.42 Elmätare Elmätare för att se apparatskåpets totala energiförbrukning skall monteras i apparatskåpet. Om möjligt skall mätare installeras för respektive system som betjänas av apparatskåpet ifråga. Skulle direktmätning ej vara möjlig, så skall strömtransformator -/er användas. Mätaren skall vara MID-godkänd samt förbered för kommunikation via Modbus RTU -/TCP till närmaste mätdatainsamlingssystem eller lokal PLC. Spänningstransformator Transformator skall vara utför med: Effektreserv = 50% Transformatorer för rumsreglering skall dimensioneras för respektive driftfall.

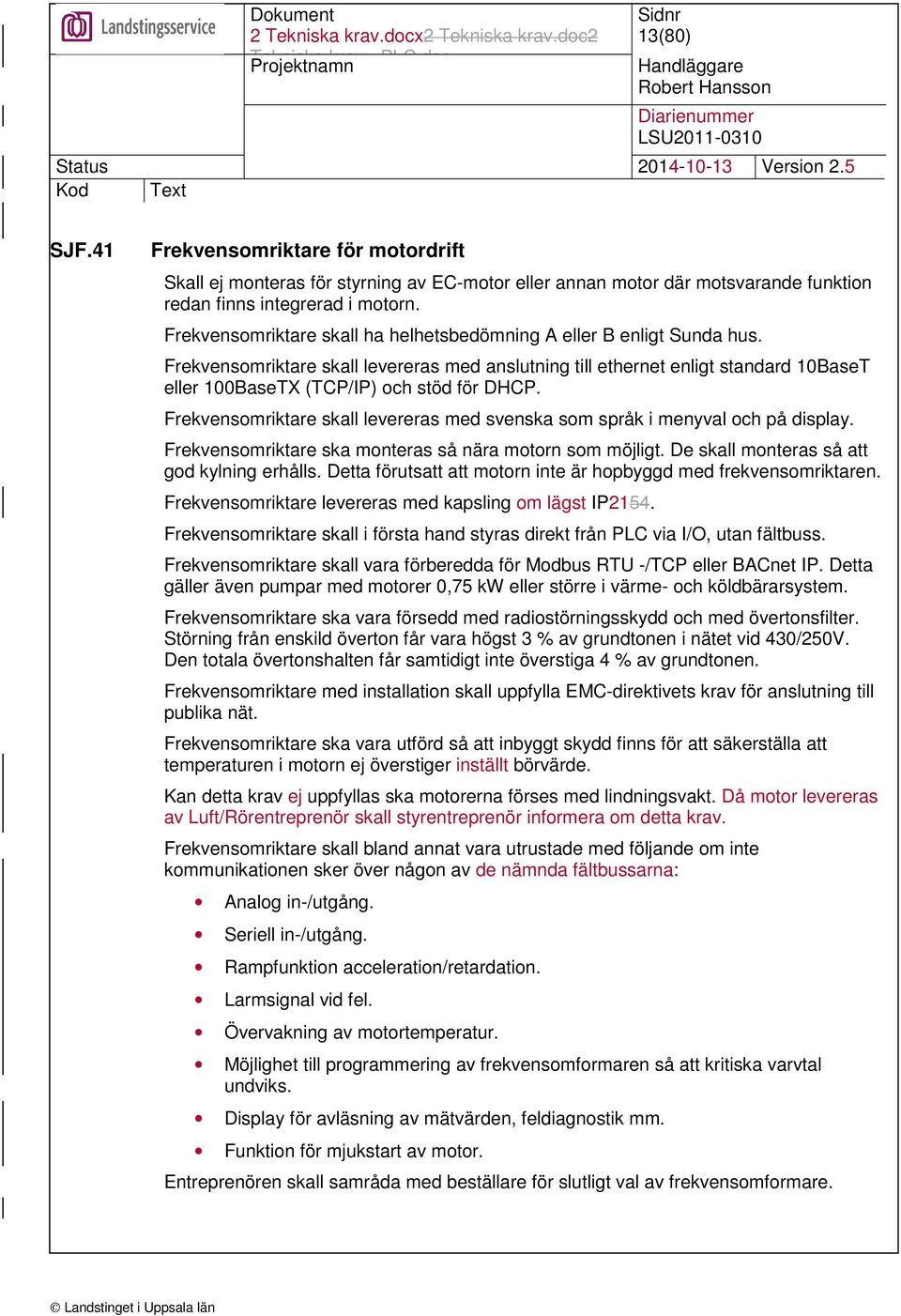

13 13(80) SJF.41 Frekvensomriktare för motordrift Skall ej monteras för styrning av EC-motor eller annan motor där motsvarande funktion redan finns integrerad i motorn. Frekvensomriktare skall ha helhetsbedömning A eller B enligt Sunda hus. Frekvensomriktare skall levereras med anslutning till ethernet enligt standard 10BaseT eller 100BaseTX (TCP/IP) och stöd för DHCP. Frekvensomriktare skall levereras med svenska som språk i menyval och på display. Frekvensomriktare ska monteras så nära motorn som möjligt. De skall monteras så att god kylning erhålls. Detta förutsatt att motorn inte är hopbyggd med frekvensomriktaren. Frekvensomriktare levereras med kapsling om lägst IP2154. Frekvensomriktare skall i första hand styras direkt från PLC via I/O, utan fältbuss. Frekvensomriktare skall vara förberedda för Modbus RTU -/TCP eller BACnet IP. Detta gäller även pumpar med motorer 0,75 kw eller större i värme- och köldbärarsystem. Frekvensomriktare ska vara försedd med radiostörningsskydd och med övertonsfilter. Störning från enskild överton får vara högst 3 % av grundtonen i nätet vid 430/250V. Den totala övertonshalten får samtidigt inte överstiga 4 % av grundtonen. Frekvensomriktare med installation skall uppfylla EMC-direktivets krav för anslutning till publika nät. Frekvensomriktare ska vara utförd så att inbyggt skydd finns för att säkerställa att temperaturen i motorn ej överstiger inställt börvärde. Kan detta krav ej uppfyllas ska motorerna förses med lindningsvakt. Då motor levereras av Luft/Rörentreprenör skall styrentreprenör informera om detta krav. Frekvensomriktare skall bland annat vara utrustade med följande om inte kommunikationen sker över någon av de nämnda fältbussarna: Analog in-/utgång. Seriell in-/utgång. Rampfunktion acceleration/retardation. Larmsignal vid fel. Övervakning av motortemperatur. Möjlighet till programmering av frekvensomformaren så att kritiska varvtal undviks. Display för avläsning av mätvärden, feldiagnostik mm. Funktion för mjukstart av motor. Entreprenören skall samråda med beställare för slutligt val av frekvensomformare.

14 14(80) För kommunikationsansluten omformare gäller följande kommunikation: Styrsignal % Frekvens Hz Maxfrekvens Hz Minfrekvens Hz Ström A Effekt Kw (Om variabel istället redovisar procent av märkeffekt accepteras att effekt beräknas i PLC). Startvillkor Driftindikering Summalarm med felkod SKB SKB.42 KOPPLINGSUTRUSTNINGAR Kopplingsutrustning skall vara utförd med frånkopplingstid mindre än 0,1 s för begränsning av ljusbågars varaktighet och verkningar, förutsatt att inte TEKNISK ANVISNING 6 EL OCH TELESYSTEM föreskriver annat. Lådkapslade kopplingsutrustningar för lågspänning Se Teknisk anvisning 6 El och telesystemteknisk ANVISNING 6 EL OCH TELESYSTEM.

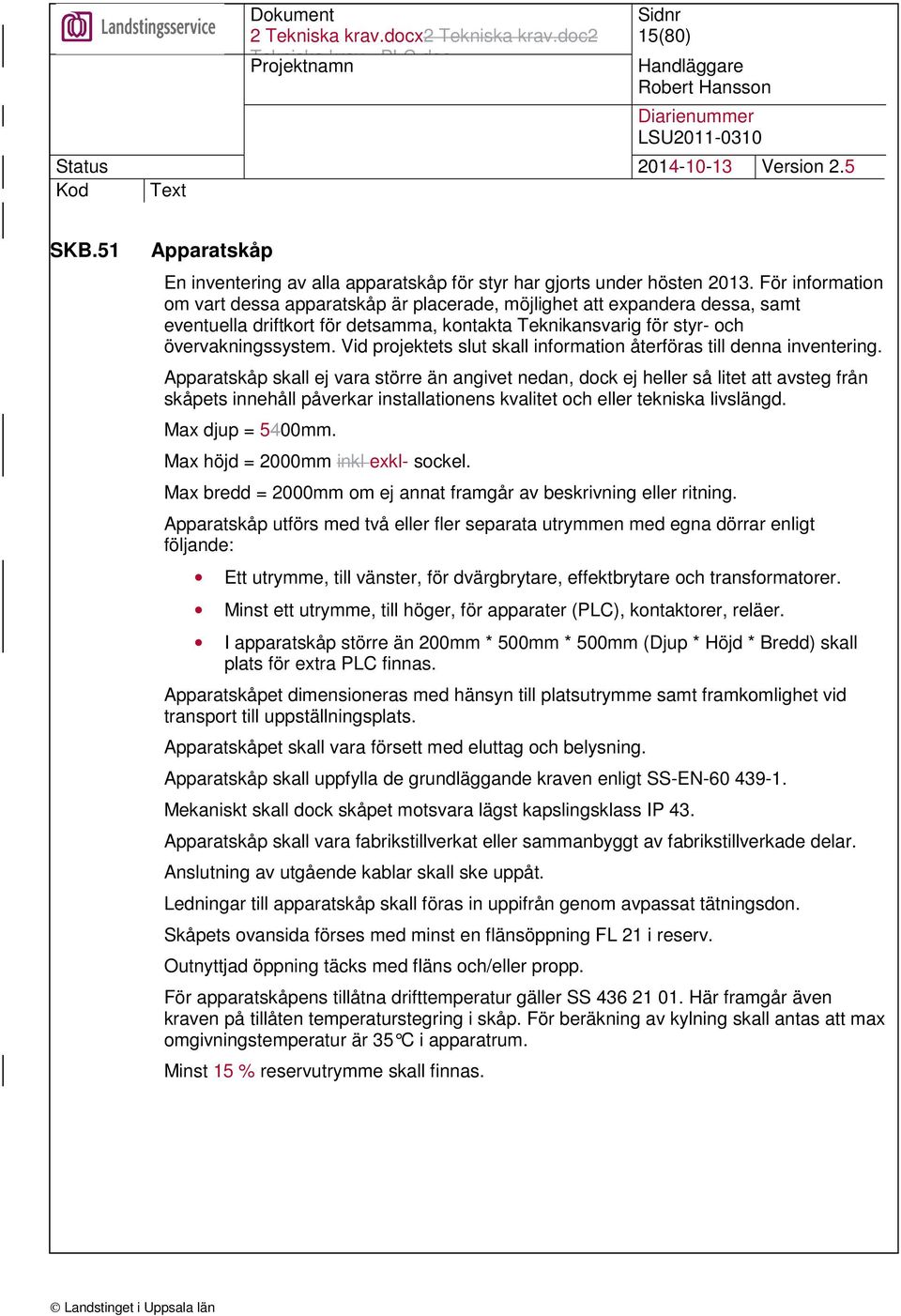

15 15(80) SKB.51 Apparatskåp En inventering av alla apparatskåp för styr har gjorts under hösten För information om vart dessa apparatskåp är placerade, möjlighet att expandera dessa, samt eventuella driftkort för detsamma, kontakta Teknikansvarig för styr- och övervakningssystem. Vid projektets slut skall information återföras till denna inventering. Apparatskåp skall ej vara större än angivet nedan, dock ej heller så litet att avsteg från skåpets innehåll påverkar installationens kvalitet och eller tekniska livslängd. Max djup = 5400mm. Max höjd = 2000mm inkl exkl- sockel. Max bredd = 2000mm om ej annat framgår av beskrivning eller ritning. Apparatskåp utförs med två eller fler separata utrymmen med egna dörrar enligt följande: Ett utrymme, till vänster, för dvärgbrytare, effektbrytare och transformatorer. Minst ett utrymme, till höger, för apparater (PLC), kontaktorer, reläer. I apparatskåp större än 200mm * 500mm * 500mm (Djup * Höjd * Bredd) skall plats för extra PLC finnas. Apparatskåpet dimensioneras med hänsyn till platsutrymme samt framkomlighet vid transport till uppställningsplats. Apparatskåpet skall vara försett med eluttag och belysning. Apparatskåp skall uppfylla de grundläggande kraven enligt SS-EN Mekaniskt skall dock skåpet motsvara lägst kapslingsklass IP 43. Apparatskåp skall vara fabrikstillverkat eller sammanbyggt av fabrikstillverkade delar. Anslutning av utgående kablar skall ske uppåt. Ledningar till apparatskåp skall föras in uppifrån genom avpassat tätningsdon. Skåpets ovansida förses med minst en flänsöppning FL 21 i reserv. Outnyttjad öppning täcks med fläns och/eller propp. För apparatskåpens tillåtna drifttemperatur gäller SS Här framgår även kraven på tillåten temperaturstegring i skåp. För beräkning av kylning skall antas att max omgivningstemperatur är 35 C i apparatrum. Minst 15 % reservutrymme skall finnas.

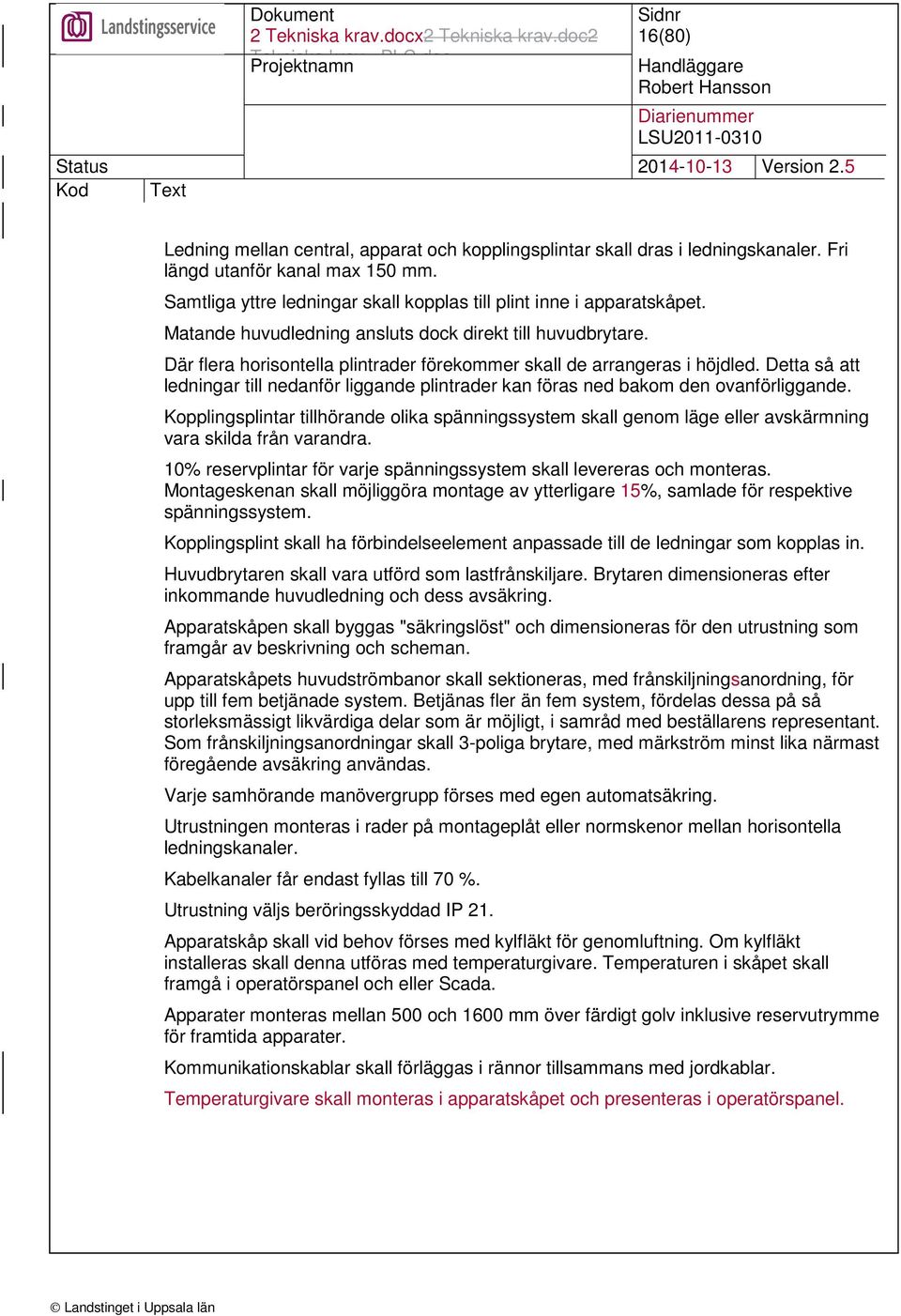

16 16(80) Ledning mellan central, apparat och kopplingsplintar skall dras i ledningskanaler. Fri längd utanför kanal max 150 mm. Samtliga yttre ledningar skall kopplas till plint inne i apparatskåpet. Matande huvudledning ansluts dock direkt till huvudbrytare. Där flera horisontella plintrader förekommer skall de arrangeras i höjdled. Detta så att ledningar till nedanför liggande plintrader kan föras ned bakom den ovanförliggande. Kopplingsplintar tillhörande olika spänningssystem skall genom läge eller avskärmning vara skilda från varandra. 10% reservplintar för varje spänningssystem skall levereras och monteras. Montageskenan skall möjliggöra montage av ytterligare 15%, samlade för respektive spänningssystem. Kopplingsplint skall ha förbindelseelement anpassade till de ledningar som kopplas in. Huvudbrytaren skall vara utförd som lastfrånskiljare. Brytaren dimensioneras efter inkommande huvudledning och dess avsäkring. Apparatskåpen skall byggas "säkringslöst" och dimensioneras för den utrustning som framgår av beskrivning och scheman. Apparatskåpets huvudströmbanor skall sektioneras, med frånskiljningsanordning, för upp till fem betjänade system. Betjänas fler än fem system, fördelas dessa på så storleksmässigt likvärdiga delar som är möjligt, i samråd med beställarens representant. Som frånskiljningsanordningar skall 3-poliga brytare, med märkström minst lika närmast föregående avsäkring användas. Varje samhörande manövergrupp förses med egen automatsäkring. Utrustningen monteras i rader på montageplåt eller normskenor mellan horisontella ledningskanaler. Kabelkanaler får endast fyllas till 70 %. Utrustning väljs beröringsskyddad IP 21. Apparatskåp skall vid behov förses med kylfläkt för genomluftning. Om kylfläkt installeras skall denna utföras med temperaturgivare. Temperaturen i skåpet skall framgå i operatörspanel och eller Scada. Apparater monteras mellan 500 och 1600 mm över färdigt golv inklusive reservutrymme för framtida apparater. Kommunikationskablar skall förläggas i rännor tillsammans med jordkablar. Temperaturgivare skall monteras i apparatskåpet och presenteras i operatörspanel.

17 17(80) Dörr (lucka) till apparatutrymme Skåpdörr skall kunna öppnas 150 och spärras i öppet läge. Dörr skall vara försedd med spanjolett samt lås för låscylinder typ iloq C10S. Till apparatskåpen beställs det iloq C10S cylinder, med tillhörande montering av detsamma via e-post las.lsu@lul.se. Behörigheten på låscylindern skall vara styr och cylindern monteras vid slutbesiktning. Vid arbeten i befintliga skåp där lås saknas eller är trasigt skall skåpets dörr och eller skåpet anpassas för att kunna låsas, om möjligt med iloq C10S. På dörrens insida (för respektive del) monteras gruppförteckning som är skyddad av plastskiva e dyl. Gruppförteckningen skall vara demonterbar för att möjliggöra kompletteringar. På dörrens insida (för respektive del) monteras I/O-förteckning här ska även framgå vilka I/O som kan manövreras via servicekopplare i skåpet. I/O förteckningen är skyddad av plastskiva e dyl. I/O-förteckning skall vara demonterbar för att möjliggöra kompletteringar. På dörrens insida anordnas hållare för A4-mapp innehållande de scheman och driftkort med mera, som gäller för apparatskåpet och betjänande system. På högra dörrens insida anordnas utfällbar hylla för bärbar PC. Arbetshöjd skall vara 1 m över golv.

18 18(80) Innehåll Apparatskåpets vänstra del skall innehålla: Huvudbrytare. Effektbrytare och automatsäkringar. Normkapsling för automatsäkringar och effektbrytare med erforderligt antal reservplatser för 1- respektive 3-poliga grupper. Normkapsling ska ha 15% i reservplats per typ, dock minst 2 st. 3-fas och 2 st. 1-fas. Normkapslingar för manöversäkringar. Reservplatser för manöversäkringar skall vara min 30 %. Transformator för 24VAC för manöver. Skall jordas på både primär och sekundärsida, då risk för flytande nolla kan uppstå. Transformatorer 24VDC för separat matning av PLC och Operatörspanel. Skall jordas på både primär och sekundärsida, då risk för flytande nolla kan uppstå. Varje system eller funktionsmässigt sammanhörande aggregatgrupp ska förses med egen manöversäkring enligt SEC.3. Parpumpar ska ha separata manöversäkringar. Gruppförteckning som är skyddad av plastskiva e dyl. Gruppförteckningen skall vara demonterbar för att möjliggöra kompletteringar.

19 19(80) Apparatskåpets högra del(ar) skall innehålla: Apparater som reläer, motorskyddsbrytare, kontaktorer etc monterade i rader på montageplåt eller normskenor mellan horisontella ledningskanaler. MID godkänd elmätare för att se skåpets totala elförbrukning. Minst 15 % reservutrymme, dock utrymme för minst två motorskyddsbrytare och två kontaktorer och sex reläer. Kopplingsplintar enl. SDC.31. Ledning mellan central, apparat och kopplingsplintar i ledningskanaler. Fri längd utanför kanal max 150 mm. PLC med plats för 20 % utökning av I/O-moduler I/O-förteckning som är skyddad av plastskiva e dyl. I/O-förteckning skall vara demonterbar för att möjliggöra kompletteringar. Switch eller datauttag som tillhandahålls av MSI. På högra delens dörr utsida skall finnas installerat: Operatörsterminal med display och knappsats för betjäning från utsida. Överkant 1700 mm öfg. Serviceomkopplare för betjänade system, givet att föreskriven operatörspanel inte används. Manöversystem Manöversystem utformas så att utrustningar startar automatiskt efter spänningsavbrott eller avslagen huvudbrytare om ej annat anges i funktionsbeskrivning. Strömförsörjning Erforderlig strömförsörjningsutrustning skall monteras i apparatskåp. Utrustning skall bestå av huvudbrytare, kontaktorer, motorskyddsbrytare och automatsäkringar samt transformatorer. För undvikande av överströmsskyddsutlösningar vid fasbrott skall apparatskåp vara försedda med ett fasbrottsskydd som vid fasbrott stoppar alla trefasmotorer. Fasbrottslarm ansluts till PLC som B-larm.

20 20(80) Indikering Anläggningarnas driftsstatus skall indikeras i PLC hos roterande maskiner, brytare mm. Information om driftsstatus skall innehålla uppgifter om: Drift -/ej drift Till -/från Öppet -/stängt Hög -/lågfartsdrift samt drift enligt kurva 1/kurva 2 och dylikt. Varvtal vid varvtalsreglering Plintnummer i apparatskåp Vid flera aggregat i samma apparatskåp skall plintraderna döpas X0x, X0y, vilket blir X02 för LB1102 X03 för LB1103. Resultatet blir att aggregaten sorteras och därigenom skall bli lättare att installera, felsöka och förvalta. Nummerserie... Benämning Specifikation Gruppledningar /230V Manöver och styrledningar /230 V Manöver och styrledningar... < 50 V Kommunikationsledning... PLC Terminal eller telefonledningar. Ledningsfärger i apparatskåp (inre förbindningar) Nedanstående gäller om det inte motsäger Teknisk anvisning Märkning El tele och transportsystem. Beteckning... Färg... Specifikation L1... Svart... Fasmärkning L2... Svart... Fasmärkning L3... Svart... Fasmärkning N... Blå... Nolla PE... Gul/grön... Skyddsjord... Vit VAC... Orange... 0 VAC... Röd VDC... Brun... 0 VDC... Grå... Digital signal... Violett... Analog signalspänning SK... Transparent Skärm E... Transparent Jord TE... Transparent Störningsfri jord

21 21(80) Leverans Tillverkning av apparatskåp får inte påbörjas innan beställarens representant beretts tillfälle att yttra sig över handlingar för apparatskåpen, se YUC.8. Beställaren skall ha två veckors granskningstid, från den dag då handling mottogs. SKF.6 SKF.72 Kontaktorer Enhetlighet skall eftersträvas vid materialval varvid följande skall beaktas: Kontaktorer och motorskydd skall vara utrustade med erforderligt antal hjälpkontakter för angiven funktion. Anslutningsdetaljer skall vara utförda med spår och krysskruv. Kontaktor i huvudkrets skall dimensioneras så att 70 % av märkströmmen ej överskrids. Data för kontakter i styrkretsar: 6A, 250V, 50Hz vid AC11 resp. 2A, 60V vid DC11 där ej annat anges. Säkerhetsbrytare för högst 1 kv Fläktar, pumpar och dylikt förses med säkerhetsbrytare med hjälpkontakt. Hjälpkontakten ska förregla kontaktor mjukvarumässigt.

22 22(80) SL SLD SLD.11 SLD.3 APPARATER OCH UTRUSTNING FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM MANÖVERKOPPLARE, GRÄNSLÄGESBRYTARE M M Produkter skall uppfylla krav enligt SS-EN60447, avsnitt 4 och 7. Manövertryckknappar Då föreskriven operatörspanel används skall behovet av manövertryckknappar i apparatskåpfront ses över. TLxx med driftindikering. Yttre tryckknappar utförs som klenspänningstryckknapp med lysdiod för indikering. ELJO TREND eller likvärdig. Avsedd för anslutning till PLC. Manöveromkopplare Gäller omkopplare i apparatskåp, då föreskriven operatörspanel inte används. Omkopplare i apparatskåpsfront skall vara typ Kraus & Naimer, eller likvärdigt. Omkopplarnas lägen skall framgå. Luftbehandlingssystem skall via serviceomkopplare i apparatskåpsfront kunna köras 0 - AUTO. 0 innebär systemet avstängt. AUTO innebär styrning via PLC-program. Styrda apparater skall via omkopplare i apparatskåp innanför dörr kunna köras MAN 0 - AUTO. MAN innebär drift. 0 innebär avstängd. AUTO innebär styrning via PLC-program.

23 23(80) SM SMB.1 SN UTTAG I ELKRAFTSSYSTEM Vägguttag Jordat 2-fas vägguttag monteras i apparatskåp, matas från extern matning som inte bryts av huvudbrytare i apparatskåp. Vid huvudbrytare samt i skåp ska det tydligt framgå att främmande spänning finns och ej bryts av huvudbrytaren. Funktioner, apparater och eller annan utrustning som blir en del utav anläggningen skall ej anslutas elektriskt via stickkontakt. Se TEKNISK ANVISNING 6 EL OCH TELESYSTEM. Ljusarmaturer, ljuskällor m.m Armatur enligt teknisk anvisning för El installeras som belysning i apparatskåp, matas från extern matning som inte bryts av huvudbrytare i apparatskåp. Vid huvudbrytare samt i skåp ska det tydligt framgå att främmande spänning finns och ej bryts av huvudbrytaren. Belysningen manövreras med mikrobrytare. Se TEKNISK ANVISNING 6 EL OCH TELESYSTEM.

24 24(80) U UB APPARATER FÖR STYRNING OCH ÖVERVAKNING Givare Placering av givare skall utföras så att tillsyn, kalibrering och rengöring enkelt kan utföras. Givare för kontinuerlig verkan som inte är passiva typ PT100 eller PT1000 skall vara anpassade till standardsignal 4-20mA. Givarna skall gå att kalibrera med hjälp av operatörspanelen eller Scada. Givare som kopplas in mot PLC vid nyinstallation, tillbyggnad eller reparation skall ej ha lägre noggrannhet än ±1 C. Kalibrering av givare för temperatur, tryck, flöde och fukt skall kunna utföras via Operatörspanel betjänande ansluten PLC. Aktiva givare skall anslutas på ett likartat sätt, antingen 0-10VDC eller 4-20mA. För givare som installeras i lokaler som har särskilda krav, exempelvis renrum eller ATEX-klassade miljöer skall förutsättningar och krav för detsamma tas om hand i det aktuella projektet. UBB UBB.31 Givare för temperatur Givare för kontinuerlig verkan skall vid nymontage eller ersättning av uttjänt dito vara typ PT100 eller PT1000. Givare som kopplas in skall ej ha lägre noggrannhet än ±1% av sitt mätområde vid en kabellängd på 2 meter. Om representativa värden inte kan mätas av på grund av till exempel luftskiktning, skall medelvärde beräknas i PLC. Givare för temperatur, rörmonterade, stegvisa elektriska Anliggningsgivare skall ej användas för frysvaktfunktion eller andra kritiska funktioner utan att fastighetsägaren gett ett skriftligt godkännande. Frysvaktsfunktion skall byggas mjukvarumässigt. Kvittering av frysvakt skall kunna göras även utan en fungerande operatörspanel. Lämpligtvis med hjälp av en manövertryckknappmanöverkopplare, typ Kraus & Naimer A204 eller motsvarande. eller av driften föreslagen funktion. SeSe även exempel driftkort.

25 25(80) UBB.4 UBC.12 UBD.12 Givare för temperatur utomhusmonterade För varje huskropp skall en utegivare fivarje fastighet skall förses med en givarennas, vid nyinstallation skall värdet från denna vid behov kommuniceras ut i fastigheten via Modbus TCP. Det skall därför i driftkort för aktuell givare framgå i vilket apparatskåp utegivaren är ansluten till, IP-adress, samt modbusadresser för att läsa ut Mätvärde och Givarfel samt flagga för kvittering av givarfel.. Givare för tryck, kanalmonterade, kontinuerliga elektriska Givare skall vara försedd med display. Givare som kopplas in skall ej ha lägre noggrannhet än ±1,5% av sitt mätområde. Givare för fukt, kanalmonterade, kontinuerliga elektriska Givare skall mäta relativ fuktighet. Givare som kopplas in skall ej ha lägre noggrannhet än ±2% av sitt mätområde. UBK.121 UBD.22 UBK.221 Givare för koncentration, kanalmonterade, kontinuerliga elektriska rökdetektorer med servicelarm Då El föreskriver adresserbara detektorer skall indikering av dessa anslutas till PLC via närmaste adressenhet eller BLC. I och med detta så kan i driftkortet angiven rökdetektor utgå efter att projektet har säkerställt att så är fallet. Om El ej har monterat, eller att El ej kommer att montera adresserbara detektorer gäller följande. Optisk rökdetektor enligt Tekniska krav för El, 64.CBB, försedd med skydd för hög lufthastighet samt optisk indikering av utlöst rökdetektor och servicelarm via ljusdioder. Givaren ska vara försedd med inbyggd fläkt som säkerställer gasgenomflöde till detektor. Erforderliga montagedetaljer skall ingå. Ansluts till förstärkare enligt UDK.711. Givare för fukt, rumsmonterade, kontinuerliga elektriska Givare skall mäta relativ fuktighet. Givare för koncentration, rumsmonterade, kontinuerliga elektriska rökdetektorer med servicelarm Då El föreskriver adresserbara detektorer skall indikering av dessa anslutas till PLC via närmaste adressenhet eller BLC. I och med detta så kan i driftkortet angiven rökdetektor utgå efter att projektet har säkerställt att så är fallet. Om El ej har monterat, eller att El ej kommer att montera adresserbara detektorer gäller följande. Givare försedd med optisk indikering av utlöst rökdetektor och servicelarm. Erforderliga montagedetaljer skall ingå. Ansluts till förstärkare enligt UDK.711.

26 26(80) UBK.224 Givare för koncentration, rumsmonterade, kontinuerliga elektriska - koldioxidgivare UBE.12 UDK Givare för flöde, kanalmonterade, kontinuerliga elektriska Givare för flöde som kopplas in skall ej ha lägre noggrannhet än ±5Pa av sitt mätområde. MÄTSTYRDON FÖR KONCENTRATION UDK.711 Mätstyrdon för koncentration, skenmonterade, med stegvisa elektriska signaler, förstärkare till rökdetektor Då El föreskriver adresserbara detektorer skall indikering av dessa anslutas till PLC via närmaste adressenhet eller BLC. I och med detta så kan i driftkortet angiven rökdetektor utgå efter att projektet har säkerställt att så är fallet. Det innebär att Mätstyrdon enligt UDK.711 utgår. Om El ej har monterat, eller att El ej kommer att montera adresserbara detektorer gäller följande. Förstärkare ska monteras i apparatskåp., Förstärkare ska vara försedd med lysdioder som indikerar servicelarm och brandgaslarm. Förstärkare skall kunna användas för att ansluta fler rökdetektorer än en till varje förstärkare. Förstärkare för rökdetektor med servicelarm anpassas till vald rökdetektor enligt UBK.121 eller UBK.221. Försedd med separat växlingsrelä för larm och servicelarm. Larm skall återställas manuellt på förstärkaren.

27 27(80) UE UEB UEC UF Ställdon Ställdon för kontinuerlig verkan skall vid nymontage eller ersättning av uttjänt dito vara anpassad till standardsignal eller 0-10V. Märkspänning skall vara 24VAC eller DC. Ställdon för spjäll Samtliga montage- och kopplingsdetaljer skall ingå Montering skall utföras så att brandisolerklass inte försämras. Spjällkraft skall dimensioneras enligt leverantör av spjäll, dock ej under 5 Nm/m2 spjällarea. Ställdon ska vara försedda med potentialfria ändlägeskontakter och indikering ska finnas för öppet respektive stängt läge. Ställdon för ventil Ställdon skall vara försett med montagesats för anpassning till aktuell ventil. Ställdon för ventil ska ha linjär rörelse samt kunna handmanövreras utan att frånkoppla spänningsmatning. Lägesindikering ska finnas för öppet respektive stängt läge samt kyla eller värme. Styr och logikenheter Beskrivning behandlar datoriserade styr och övervakningsanläggningars utförande inom Landstinget i Uppsala läns byggnader. Beskrivning behandlar också hur system på processnivå skall anslutas till det befintliga överordnade systemet.

28 28(80) Styr- och övervakningssystem Redundans i LUL-net I de fall som aggregatet -/en och eller funktionerna är utspridda över flera rum och eller plan, och kräver indikering från annan extern funktion för att starta, skall möjligheter för redundant kommunikation utvärderas och vid behov arbetas in i projektet. Anmälan till driften för att arbeta i anläggningen För entreprenörens säkerhet och Fastighetsägarens kännedom önskas att entreprenören i samband med projekt anmäler sig hos driftcentralen i samband med arbeten i lokaler som ägs av Landstinget i Uppsala län. För lås som monteras i apparatskåp vid slutbesiktning ges ingen nyckel till entreprenören, tillträde till dessa skåp ges endast då personal från LSU låser upp apparatskåpet. Dock önskas att entreprenören av säkerhetsskäl anmäler sig vid för det aktuella projektet närmaste driftcentral i vanlig ordning. De nycklar som entreprenör -/en -/erna kvitterar ut i samband med projektets början ska återbördas beställaren vid slutbesiktning. Önskvärt är dock att entreprenören kvitterar ut och återbördar nycklarna samma dag. För detta gäller även att ifrån LSUs drift för styr inhämta det senaste programmet för anläggningen, som entreprenören redan skall ha delgivit LSUs driftavdelning för styr. Eldata Brandgasfläktar skall ej förses med mjukstartsfunktion. Motor- och märkeffekt större än 7,5 kw som inte strömförsörjs över frekvensomformare skall vara försedda med mjukstartare. Motorns kablage dimensioneras efter startströmmen ej märkeffekt. Ledningsnät för styr- och övervakningssystem Kablar för styrning och övervakning skall förläggas skilda från kablar för strömbelastade ledningar såsom huvud- och gruppledningar. Ledningsnätet skall utföras som TN-S-system. För inkommande matningar skall dokument TEKNISK ANVISNING 6 EL OCH TELESYSTEM Teknisk anvinsning 6 EL- OCH TELESYSTEM. Som hittas på

29 29(80) SFD SFE Datakommunikationsenheter Det är inte tillåtet att koppla in nätverksutrustning i någon form som inte erhållits av beställare om kommunikation skall ske mot LULnet. Portserver för att ansluta mot LUL-net får användas om den kommunicerarfår endast kopplas in på LUL-net om det godkänts av beställaren. via Modbus TCP. Datorprogramvaror Samtliga programvaror licensierade och fungerande för programmering av levererad utrustning -/apparatur skall medfölja vid installation.

30 30(80) UFB STYR- OCH LOGIKENHETER I PROGRAMMERBARA SYSTEM Scadasystem Samtliga system som installeras skall anslutas mot ett Scadasystem beskrivet i Scadasystem. UFB.1 Datorenheter i programmerbara styrsystem PLC skall i grundutförande innehålla: Datordel med minne, både fast och programmerbart. Kommunikationsdel för kommunikation via Ethernet. Kraftförsörjningsdel. Stöd för NTP, skall vara aktiverat per default. Stöd för DHCP. Stöd för redundans. Klockfunktion med kalendertid. Batteribackup för applikationsprogram och klockfunktion för drift utan yttre spänningsförsörjning i minst 100 timmar. Batterier skall vara utbytbara utan lödning. Låg batterispänning skall utlösa larm. Kraftförsörjningsenhet skall vara försedd med lysdioder för funktionskontroll. Systemet -/en ska fungera utan kontakt med överordnade system. Anslutningssida för kommunikationsnätverk -/slinga skall vara galvaniskt isolerad mot datordelen. Kommunikationsdelen skall vara försedd med lysdioder för funktionskontroll.

31 31(80) Distribuerade I/O Kritiska funktioner som styrning av ventilation eller larminsamling från och eller utav känslig och eller kritisk verksamhet (se projekteringsanvisning) får under inga omständigheter styras via och eller med hjälp av distribuerade I/O n. Vid användande av Remote I/O bör man undersöka risk och behov för kabelredundans, eller särskilt förlagd kabel. Distribuerade I/O skall prata Modbus TCP.

32 32(80) Program Nedanstående skall av fastighetsägaren kunna göras med hjälp av integratören bifogad programvara: Läsa PLC-program. Editera PLC-program. Stoppa och eller starta PLC. Applikationsprogrammen ska vara uppbyggda på ett enhetligt sätt och utförligt kommenterade. Programmering skall ske i enlighet med IEC , om inte överenskommelse om annat har godkänts vid projektets början och finns dokumenterad. Namn på taggar skall vara genererade på så sätt att operatörspanel enligt SGD Displayer användsufb.81 betjäningsenheter. Taggar som inte behövs och eller inte används i det vid slutbesiktningen aktuella programmet ifråga skall städas bort ur programmet. De olika systemens applikationsprogram skall verka i respektive PLC. Filtreringsgrad för analoga ingångar börskall kunna ändras på PLC-nivå. Skalning utav råvärden och kalibreringsfunktion av givare skall också finnas i programmet. Skalning och kalibrering skall kunna utföras med hjälp av operatörspanel eller SCADA-system. Beräknade och på andra sätt förskjutna börvärden skall utgöra egna variabler. Tidsfördröjning bör kunna utföras individuellt för varje larm direkt i PLC.

33 33(80) Tidsstyrningsprogram och tidkanaler Normalt skall systemet gå i automatisk drift och styras via inställningar av den interna tidkanalen, närvarogivare -/indikering, närvaroindikering från annat system, startvillkor från överordnat system, en kombination utav av de uppräknade alternativen och eller annan funktion överenskommen med fastighetsägaren. Tidstyrningen skall automatiskt kunna hantera skottår samt övergången mellan sommar till vintertid och vice versa, möjlighet att blockera denna funktion skall också finnas. Upp till åtta tidkanaler skall kunna hanteras, men för verksamhet där drifttiderna är detsamma varje dag (måndag till söndag) räcker det med en tidkanal för styrning av anläggningen. Tidstyrningen skall innehålla ett årsur med upp till åtta tidkanaler, där följande skall anges, Kanal, Vilken av de maximalt åtta kanalerna som skall användas. Funktion, drift eller odrift. År, från och med vilket år som funktionen avser. Månad, från och med vilken månad som funktionen avser. Datum, från och med vilken dag som funktionen avser. TT:MM, från och med vilket klockslag som funktionen avser. År, till och med vilket år som funktionen avser. Månad, till och med vilken månad som funktionen avser. Datum, till och med vilken dag som funktionen avser. TT:MM, till och med vilket klockslag som funktionen avser. Tidkanaler för motionering skall finnas för pumpar, ventiler, spjäll och brandspjäll där följande skall kunna anges, Motionstid, hur lång tid som enheten skall motioneras vid varje intervall. Intervall, hur ofta som enheten skall motioneras, intervallet anges med timmar i heltal, exempelvis 24h för ett återkommande intervall per 24h. Tidkanaler för motionering, renblåsning eller avfrostning skall finnas för system där behov föreligger, följande saker anges, Motionering vid längre stillestånd och intervall. Renblåsningsintervall, vid längre stillestånd, annars automatisk funktion då tryckfallet över växlaren blir för stort. Växling av parpumpsfunktion utförs med separat tidskanal i de fall det är aktuellt, den skall bestå av en tidkanal med liknande upplägg enligt punktering för tidstyrning ovan.

34 34(80) SÄKERHETSFUNKTIONER Portar Samtliga portar på PLC, operatörspanel eller motsvarande som inte behövs för programmering eller HMI skall stängas av integratören vid driftsättning. Om detta inte är tillämpbart skall entreprenören vid besiktning överlämna protokoll för vilka portar i respektive enhet som ej är stängda. Endast de portar som behövs för att lokalt på plats programmera PLC, och eller kommunicera mot SCADA eller HMI får vara öppna för inkommande trafik i respektive enhet. De portar som lämnas öppna i respektive enhet skall redovisas i samma protokoll. Funktion vid spänningsbortfall Återstart efter spänningsavbrott skall ske automatiskt till full funktion av datorprogram inom 300 sek, efter det att spänningen återkommit. Vid kommunikationsavbrott mot SCADA (eller driftavbrott) skall larm lagras i PLC tills dess kommunikation återupprättats (eller systemet återstartat). Övervakning av PLC-funktion Watchdogfunktion enligt IEC punkt 5.8, eller annan dokumenterat jämförbar funktion skall finnas i PLC n för att kunna hantera extraordinära händelser. Vid fel på PLC-funktion skall larm enligt IEC punkt 5.8, eller annan dokumenterat jämförbar funktion genereras lokalt och i överordnat system. Övervakning av överföring Vid fel på kommunikation skall larm genereras lokalt och i SCADA. Larm skall genereras i PLC och visas både i operatörspanel samt SCADA. Jordning PLC n skall vara ansluten till jord enligt leverantörens beskrivning. Apparatur, I/O-kort eller annan kringutrustning som delar samma krets skall vara kopplade så att en flytande nolla ej kan uppstå. Nätaggregatet skall jordas och eller på annat sätt anslutas till PLC eller kringutrustning för att minimera riskerna med flytande nolla. Skulle nätaggregatet vara dubbeljordat gäller instruktioner enligt systemförvaltare för El.

35 35(80) Strömförsörjning Inkoppling av strömförsörjningsenhet -/er skall i första hand följa leverantörens instruktioner. Larm skall ges vid underspänning. Vid bortfall av nätspänning skall gångreserv på realtidsklockor träda i funktion. Samtliga system skall ha automatisk återstart vid återkommande nätspänning efter bortfall. Driftlarm- och driftpresentationssystem Driftlarmsystemet skall utföras för tretvå larmprioriteter i fallande prioritetsordning, A-larm B-larm Uppdelning, fel som skall indikeras, förreglingar, styrfunktioner och liknande framgår av beskrivning och driftkort.

36 36(80) UFB.4 Kommunikationsenheter i datorenhet Kommunikationsenheter i PLC skall kommunicera via LUL-net mot SCADA med hjälpvia en av följande fältbussar. Modbus TCP (Förvald). BACnet IP (Speciella fall). Kommunikationsenheter i PLC skall kunna kommunicera mot andra PLC er via följande fältbussar. Modbus TCP. Kommunikationsenheter i PLC skall kunna kommunicera mot brandspjäll via följande fältbussar, direkt eller via omvandlare från Modbus TCP till SIOX. SIOX. Kommunikationsenheter i PLC skall vid särskilda fall, tydligt definierade om när, kunna kommunicera mot andra system via fältbuss med en eller flera egenskaper nedan, Tidstämpling. Kabelredundans. Slavredundans. Realtidsprestanda.

37 37(80) UFB.5 In- och utenheter för datorenheter Vid varje enskilt projekt där om-, till- eller nybyggnation är aktuell skall berörda systemförvaltare hos LSU tillfrågas om anläggningen som styrfunktionen betjänar och eller skall betjäna är utav sådan art att krav för kritisk funktion skall säkerställas eller ej. Utlåtandet från berörd -/a systemförvaltare skall dokumenteras skriftligt och sedan även arbetas in i bygghandlingen för projektet ifråga. Se Projekteringsanvisning för mer information.

38 38(80) UFB.51 Enheter med digitala ingångar Som lägst gäller följande krav där funktionaliteten är kritisk för den verksamhet som bedrivs i de lokaler som betjänas av styranläggningen i fråga. Till digitala ingångar skall potentialfria kontakter kunna anslutas, med fullgod kontakt vid en ström på 5 ma, 24 V. Varje ingång skall vara försedd med lysdiod för indikering av insignal. Ingång som ska kunna användas för pulsräkning ska läsas av med en sådan hastighet att en pulsfrekvens av max 20 Hz och minsta pulsvaraktighet av 20 ms med säkerhet kan detekteras. Min 10 % reservkapacitet skall utföras. För digitala ingångar skall finnas uppgifter om: Slutande eller brytande kontakter. Larm- eller driftindikering klartext via HMIoperatörspanel. Tidsfördröjning och larmprioritet skall vara valbart i HMIoperatörspanel. Följande gäller som krav där funktionaliteten ej är kritisk för den verksamhet som bedrivs i de lokaler som betjänas av styranläggningen i fråga. Anslutning mot potentialfria kontakter skall vid behov kunna göras. Systemet skall kunna detektera när en slutning uppstår. Varje ingång skall gå att läsa av i enhetens HMI operatörspanel eller annan liknande funktion. Min 10 % reservkapacitet skall utföras. För digitala ingångar skall finnas uppgifter om: Externa larm skall kunna vara slutande eller brytande. Larm- eller driftindikering i klartext via HMIoperatörspanel. Tidsfördröjning och larmprioritet skall vara valbart i HMIoperatörspanel.

39 39(80) UFB.53 Enheter med digitala utgångar Som lägst gäller följande krav där funktionaliteten är kritisk för den verksamhet som bedrivs i de lokaler som betjänas av styranläggningen i fråga. Utgång skall vara utförd för manövrering av växelspänning 0-24 V, max 1A transient last, 200 ma kontinuerlig last. Utgång skall vara galvaniskt isolerad från datordelens elektronik. Varje utgång skall vara försedd med lysdiod för indikering av datordelens order. Vid anläggningar där behov av handstyrning finns skall möjlighet till manuell styrning TILL-FRÅN-AUT finnas gå att läsa av i enhetens HMIoperatörspanel eller annan liknande funktion. Min 10 % reservkapacitet skall utföras. Följande gäller som krav där funktionaliteten ej är kritisk för den verksamhet som bedrivs i de lokaler som betjänas av styranläggningen i fråga. Utgång skall vara utförd för manövrering av växelspänning 0 250V och 12A AC1 eller 5A AC3. Utgång skall vara galvaniskt isolerad från datordelens elektronik. Varje utgång skall gå att läsa av i enhetens HMI operatörspanel eller annan liknande funktion. Min 10 % reservkapacitet skall utföras. Behov av manuell styrning bör lyftas.

40 40(80) UFB.52 Enheter med analoga ingångar Som lägst gäller följande krav där funktionaliteten är kritisk för den verksamhet som bedrivs i de lokaler som betjänas av styranläggningen i fråga. Analoga ingångar skall vara anpassade till ingångssignal av standardtyp enligt följande: Mätgivare Pt 100, Pt 1000 Mätvärdesomvandlare 4 20 ma och 0 10 V Anslutna givare skall kunna matas valfritt internt eller externt. Mätfelet får ej överstiga 0,2 % av mätområdet. Avläsningsintervallet skall anpassas till ansluten givares användningsområde. Ingångarna skall även kunna användas för lägesavkänning av potentialfria kontakter. Min 10 % reservkapacitet skall utföras. För analoga ingångar skall finnas uppgifter om: Insignal (givartyp) med skalning till SI-enheter. Larmgränser med tidsfördröjning och larmprioritet skall vara valbart i HMIoperatörspanel. Följande gäller som krav där funktionaliteten ej är kritisk för den verksamhet som bedrivs i de lokaler som betjänas av styranläggningen i fråga. Analoga ingångar skall vara anpassade till ingångssignal av standardtyp enligt följande: Mätgivare Pt 100,, Pt 1000, eller digitala givare med motsvarande funktion. Mätvärdesomvandlare 0 10 V eller 4-20mA. Anslutna givare skall matas internt, externt eller via fältbusskabel, där sådan finns. Mätfelet får ej överstiga 0,2 % av mätområdet. Avläsningsintervallet skall anpassas till ansluten givares användningsområde. Ingångarna skall även kunna användas för lägesavkänning av potentialfria kontakter. Min 10 % reservkapacitet skall utföras. För analoga ingångar skall finnas uppgifter om: Insignal (givartyp) med skalning till SI-enheter. Tidsfördröjning och larmprioritet skall vara valbart i HMIoperatörspanel.
