1 Antal blad 23_(105) Blad nr 1 BYGGHANDLING GENERALKONSULT REV ANT ÄNDRINGEN AVSER SIGN FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN ANPASSNING FÖR HKP 14 o 15 BYGGNAD 21 FLYGTJÄNSTBYGGNAD BESKRIVNING SÖ-SYSTEM BYGGHANDLING UPPRÄTTAD AV FASTSTÄLLD Anders Nilsson KJELL HEDMAN PROJEKTNR A/G KOPIA NR H Anders Nilsson A ANSVARIG TORBJÖRN JOHNSSON K / REV

2 Hkpflj Malmen K / Sid. 2 (23) Byggnad 021 Beskrivning SÖ-system PROJEKTÖR: LEB CONSULT AB INNEHÅLLSFÖRTECKNING SID 81 STYR- OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT... 3 BEC DEMONTERING... 7 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM... 8 SB ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M... 8 SC EL- OCH TELEKABLAR M M SF DATORER, KRINGUTRUSTNING, PROGRAMVAROR M M I INSTALLATIONSSYSTEM SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER SL APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM SQ ROTERANDE MASKINER U APPARATER FÖR STYRNING OCH ÖVERVAKNING UB GIVARE UE STÄLLDON UF STYR- OCH LOGIKENHETER Y MÄRKNING, PROVNING, DOKUMENTATION M.M YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Bilaga 1 K0043 Tillfälligt STYR-PM 33 sidor Inkl. Bilaga 1, Principbild över kommunikationsnät (bilagor 18 sidor) Bilaga 2, Utförande apparatskåpsfront Bilaga 3, Mall för driftkort med driftbeskrivning Bilaga 4, Märkning styr Bilaga 5, Underlag egenprovningar och samordnade prov Bilaga 11 Driftbeskrivning 27 sidor Bilaga 12 Apparatskåp 4 sidor G:\0_Eskilstuna\Proj2004\ Malmen Hkp-By 21 BH\11_Egna handlingar\aktuella beskrivningar+pm\styr\24022_by021_951.doc

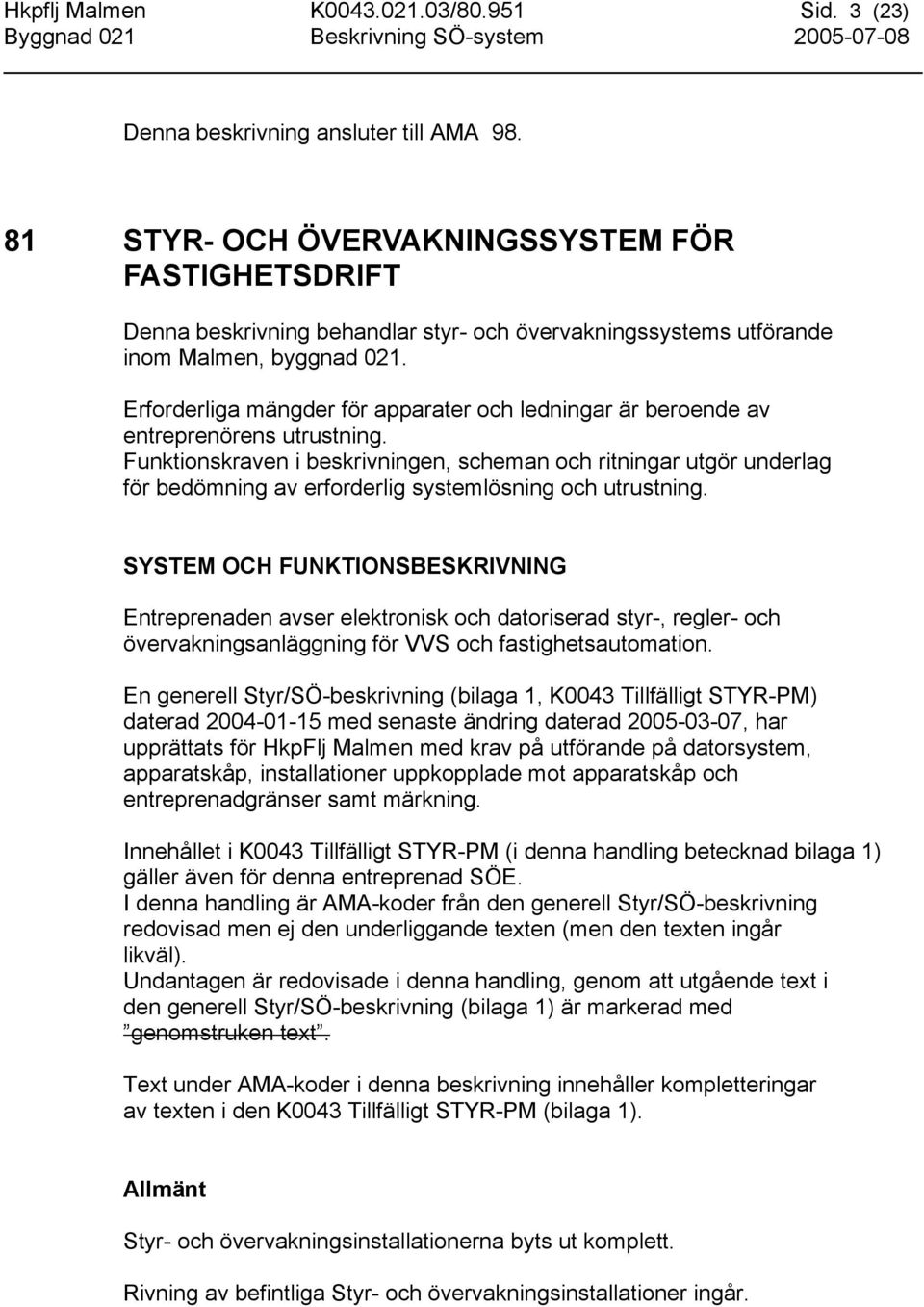

3 Hkpflj Malmen K / Sid. 3 (23) Byggnad 021 Beskrivning SÖ-system Denna beskrivning ansluter till AMA STYR- OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT Denna beskrivning behandlar styr- och övervakningssystems utförande inom Malmen, byggnad 021. Erforderliga mängder för apparater och ledningar är beroende av entreprenörens utrustning. Funktionskraven i beskrivningen, scheman och ritningar utgör underlag för bedömning av erforderlig systemlösning och utrustning. SYSTEM OCH FUNKTIONSBESKRIVNING Entreprenaden avser elektronisk och datoriserad styr-, regler- och övervakningsanläggning för VVS och fastighetsautomation. En generell Styr/SÖ-beskrivning (bilaga 1, K0043 Tillfälligt STYR-PM) daterad med senaste ändring daterad , har upprättats för HkpFlj Malmen med krav på utförande på datorsystem, apparatskåp, installationer uppkopplade mot apparatskåp och entreprenadgränser samt märkning. Innehållet i K0043 Tillfälligt STYR-PM (i denna handling betecknad bilaga 1) gäller även för denna entreprenad SÖE. I denna handling är AMA-koder från den generell Styr/SÖ-beskrivning redovisad men ej den underliggande texten (men den texten ingår likväl). Undantagen är redovisade i denna handling, genom att utgående text i den generell Styr/SÖ-beskrivning (bilaga 1) är markerad med genomstruken text. Text under AMA-koder i denna beskrivning innehåller kompletteringar av texten i den K0043 Tillfälligt STYR-PM (bilaga 1). Allmänt Styr- och övervakningsinstallationerna byts ut komplett. Rivning av befintliga Styr- och övervakningsinstallationer ingår.

4 Hkpflj Malmen K / Sid. 4 (23) Byggnad 021 Beskrivning SÖ-system Omfattning I styrentreprenaden ingår: Komplett styr-, regler- och övervakningsanläggning för den tekniska installationen med allt arbete, provning, injustering och dokumentation för erhållande av funktion enligt denna handling. Entreprenaden omfattar leverans och montage av styr- och övervaknings-anläggning, inklusive installation till fullt funktions- och driftfärdig anläggning, varvid även ingår att övervaka och ansvara för att i egen entreprenad eller i sidoentreprenad ingående ledningar för styr- och övervakningsapparater samt elapparater har rätt funktion och blir rätt inkopplade. Den elektriska installationen i byggnaden skall utföras med 5-ledarsystem. Ansvar för CE-märkning av i entreprenaden ingående apparater. Allmänt - Märkning, provning och injustering, relationshandlingar och teknisk dokumentation samt information och service enligt kap Y. - Leverans, montage och injustering av kompletta reglerutrustningar enligt kap U. - Leverans och montage av erforderliga el- och styrledningar till enheter inom apparatrum med erf kanalisation samt elektrisk inkoppling av i denna beskrivning (inkl bilagor 11, 12) angivna utrustningar, motorer och andra elapparater. - Fiberinstallation ingår inte i denna entreprenad, däremot ingår apparatskåpsswitch SW301. Personals kvalifikationer Entreprenören är skyldig att ställa teknisk personal, som är väl förtrogen med offererade tekniska lösningar, till beställarens förfogande. FÖRKORTNINGAR SOM FÖREKOMMER: I denna handling förekommer förkortningen SÖE som beteckning på entreprenören som skall leverera SÖ-installation enligt denna handling. SÖE LE RE EE Styr och övervakningsentreprenören (denna handling) Luftbehandlingsentreprenören Rörentreprenören Elentreprenören

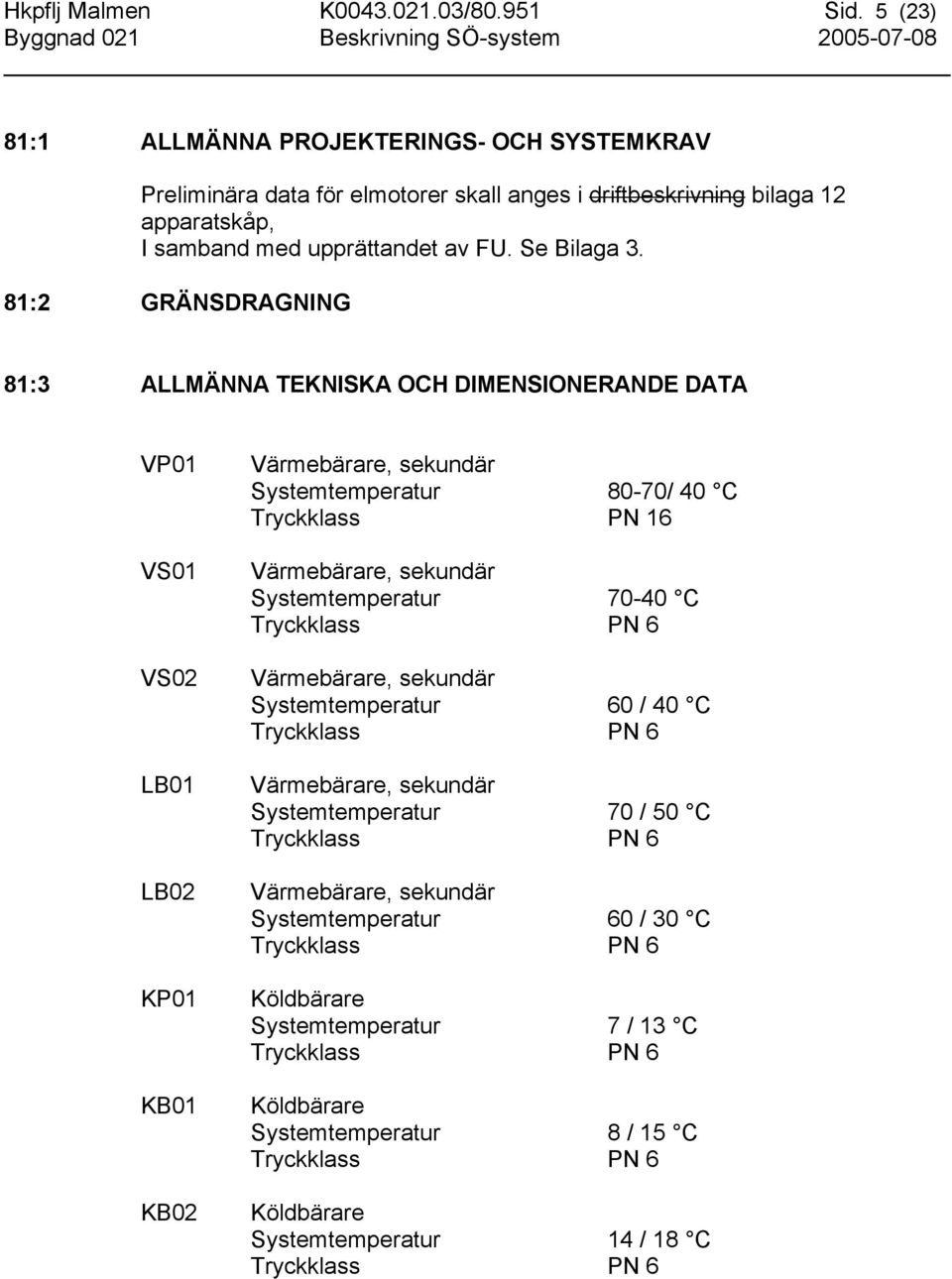

5 Hkpflj Malmen K / Sid. 5 (23) Byggnad 021 Beskrivning SÖ-system :1 ALLMÄNNA PROJEKTERINGS- OCH SYSTEMKRAV Preliminära data för elmotorer skall anges i driftbeskrivning bilaga 12 apparatskåp, I samband med upprättandet av FU. Se Bilaga 3. 81:2 GRÄNSDRAGNING 81:3 ALLMÄNNA TEKNISKA OCH DIMENSIONERANDE DATA VP01 VS01 VS02 LB01 LB02 KP01 KB01 KB02 Värmebärare, sekundär Systemtemperatur 80-70/ 40 C Tryckklass PN 16 Värmebärare, sekundär Systemtemperatur C Tryckklass PN 6 Värmebärare, sekundär Systemtemperatur 60 / 40 C Tryckklass PN 6 Värmebärare, sekundär Systemtemperatur 70 / 50 C Tryckklass PN 6 Värmebärare, sekundär Systemtemperatur 60 / 30 C Tryckklass PN 6 Köldbärare Systemtemperatur 7 / 13 C Tryckklass PN 6 Köldbärare Systemtemperatur 8 / 15 C Tryckklass PN 6 Köldbärare Systemtemperatur 14 / 18 C Tryckklass PN 6

6 Hkpflj Malmen K / Sid. 6 (23) Byggnad 021 Beskrivning SÖ-system :4 UTRYMMEN 81:5 PLATSUTRUSTNINGAR I entreprenaden ingående styr- och övervakningsapparater framgår av denna handling. Funktionskrav specificeras i funktionsbeskrivningen för varje system bilaga 11. Ritningar för ledningsinstallation av styrutrustning ingående i EE redovisas i ritningsförteckningen, för att visa placering och omfattning av kanalisation samt ledningar utanför apparatrum. 81:6 MILJÖBETINGELSER Miljöfaktorer FortV s Miljöpolicy skall följas. 81:7 KANALISATIONSSYSTEM/LEDNINGSSYSTEM Kompletterande kanalisation innanför apparatrum och fläktrum för SÖinstallationerna ingår i SÖE. För styr- och övervakningsapparater placerade inom fläkt- och apparatrum ingår det i denna entreprenaden installation av elektriskt ledningssystem. Om ej annat är redovisat i driftbeskrivningen. 63.NC/1 System för avbrottsfri kraft system med omriktare

7 Hkpflj Malmen K / Sid. 7 (23) Byggnad 021 Beskrivning SÖ-system BEC BEC.811 DEMONTERING Demontering av styr- och övervakningsinstallationer för uppläggning i uppdrag Demontering av befintlig styr- och övervakningsinstallation ingår. Beräkning av omfattning: 1 st luftbehandlingsaggregat lika LB01, i bilaga 11. Värmesystem lika VS01 och VS02, i bilaga 11. Verklig omfattning kontrolleras på plats, före avgivande av anbud. BED BED.6 RIVNING rivning av el- och teleinstallationer Rivning av tillhörande elledningar till demonterad styr- och övervakningsinstallation ingår. BED.63 rivning av el- och teleinstallationer för deponering PS PSD PSD.21 VENTILER M M I VÄTSKESYSTEM OCH GASSYSTEM STYRVENTILER Styrventiler med fabriksmonterat ställdon i vätskesystem Ventiler skall vara av typ sätesventiler. För ventiler gäller min reglerområde 1:50 Kv/Kv min samt max läckage 0,05% vid differenstryck motsvarande tryckfallet vid öppen ventil. Tvåvägsventiler skall vara enkelsätiga. SÖE skall kontrollera att ventilkopplingen är rätt utförd samt att styrventilen är rätt monterad och påtala ev. brister/felaktigheter till Byggherren. Styrventil skall vara utförd för anslutet medium enligt driftbeskrivningens flödesschema. Styrventiler från och med DN65 och större skall vara flänsade. Ställdon enligt kod UEC. Magnetventilen skall ha manöverspänning 230 V, 50 Hz. Magnetventil i kallvattensystem skall ha slagfri stängning.

8 Hkpflj Malmen K / Sid. 8 (23) Byggnad 021 Beskrivning SÖ-system S SB APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM ELKANALISATION, FÖRLÄGGNINGSMATERIEL M M Stativ, ledningsstegar, ledningsrännor, skyddsrör och skyddsprofiler etc inom teknikrum anpassas med hänsyn till sidoentreprenörers montage. SBD SBD.2 KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D Kabelstegar och kabelrännor MATERIAL- OCH VARUFÖRESKRIFTER Kabelstegar och kabelrännor av ledande material skall vara skyddsjordade. Avskiljningsplåtar skall användas för att separera olika kabelkategorier som monteras på gemensam stege eller ränna. Erforderliga avväxlingar p g a ventilationskanaler o d utförs av entreprenören i samband med uppsättning av stegar och rännor. Stegar och rännor med tillbehör skall utföras förzinkade enl LDV.11 klass A och vara försedda med dräneringshål. I mån av plats får elentreprenörs stegar användas även inom VVSutrymme, efter samråd med EE. Krökar och avgreningar på stege skall vara fasade eller rundade, så att kablar alltid vilar på stegen. Vid förläggning av stege utefter betong- eller tegelvägg fästes konsoler direkt i vägg. Vid övriga väggtyper fästes sidohängd konsol i tak. Stege som inte ansluter sig till vägg monteras på hängkonsol med mittpendel. SBD.212 Tunga kabelstegar Installeras i VVS-utrymme. 30% reservutrymme inkl sidoentreprenörers kabelutrymme. SBD.213 Lätta kabelstegar

9 Hkpflj Malmen K / Sid. 9 (23) Byggnad 021 Beskrivning SÖ-system SBE DOSOR SBE.1 Anslutningsdosor Dosa skall vara försedd med kopplingsplint och anslutningsklämmor. SBE.321 Kapslade kopplingsdosor Plint skall ha skruvanslutning. SBE.4 Kopplingsdosor för kablar i telesystem SBJ.1 Kabelgenomföringar i vägg eller bjälklag Vid vägg och bjälklagsgenomgång skall ledningarnas inbördes lägen och avstånd hållas oförändrade. Håltagningar utförda av entreprenören tätas efter färdigställd ledningsdragning så att fullständig och varaktig tätning med hänsyn till tryckskillnader erhålls. SBJ.15 Brandavskiljande kabelgenomföringar i vägg eller bjälklag Håltagningar utförda av SÖE brandtätas av SÖE. Högst 180 C får uppstå 20 mm från tätningens kalla sida. Brandcellsgränser med brandteknisk klass finns angivna på El-ritningar. SBK.1 Stativ för elutrustning SBL.1 Fästdon för apparater, el- och telekablar m m i hus Korrosionsbeständigt material skall användas. Utomhus skall rostfritt material användas. SBL.11 Fästdon för apparater SBL.12 Fästdon för el- och telekablar, elinstallationsrör o d På ankarskena fästs ledningar med för ändamålet avsedd ledningshållare.

10 Hkpflj Malmen K / Sid. 10 (23) Byggnad 021 Beskrivning SÖ-system SBN KABELSKYDD OCH KABELMARKERINGAR SBN.112 Kabelskydd av plaströr SC EL- OCH TELEKABLAR M M Kablar skall vara av halogenfri typ. Kablar mellan våningsplan och i mark installeras omdragbart i rör. SCB SCC KRAFTKABLAR INSTALLATIONSKABLAR EBB-AL används upp till 2,5 mm 2, däröver kablar av typ EBBJ/FBBJ. SCD ANSLUTNINGSKABLAR FÖR ELKRAFT Apparater som monteras på skakande maskinfundament, skall anslutas med MGCG. SCF TELE- OCH DATAKABLAR Ledning till/för givare etc anpassas till funktion dock lägst av kabelkvalité typ EBBR. SCM SC-.11 SC-.13 SC-.221 SC-.4 SDB.1 SDB.222 KABLAR FÖR STYRNING, MÄTNING OCH INDIKERING Kablar på väggyta eller takyta Kablar i schakt Kablar i regelkonstruktion Kablar på kabelstege, kabelränna e d Elektriska förbindningar Skarvar på installationskabel

11 Hkpflj Malmen K / Sid. 11 (23) Byggnad 021 Beskrivning SÖ-system SDC SDC.31 SDC.32 SDC.4 FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM Kopplingsplintar på skena Spridningsplintar Kabelanslutningsdon, provningsklämmor m m SE RELÄER OCH SKYDD SAMT APPARATER FÖR MÄTNING OCH ÖVERVAKNING I EL- OCH TELESYSTEM Kontaktor resp motorskydd skall vara utrustade med erforderligt antal hjälpkontakter för angiven funktion. Vid behov kompletteras de med hjälprelä. Samtliga erforderliga elkopplare ingår i entreprenaden även om de ej särskilt angivits i beskrivningen. Anslutningsdetaljer skall vara utförda med flatstift eller skruv. SEB SEB.1 SEB.42 SEC RELÄER OCH RELÄSKYDD Reläer Spänningsreläer SÄKRINGAR OCH DVÄRGBRYTARE Separata manöversäkringar används för respektive aggregat. SEC.2 SEC.21 SEC.3 SED Säkringar för högst 1 Kv Knivsäkringar Dvärgbrytare JORDFELSBRYTARE SEF SEF.2 MÄTINSTRUMENT OCH MÄTARE FÖR ELEKTRISKA STORHETER Elmätare

12 Hkpflj Malmen K / Sid. 12 (23) Byggnad 021 Beskrivning SÖ-system SF SFE SFE.2 SJC SJC.22 SJC.42 DATORER, KRINGUTRUSTNING, PROGRAMVAROR M M I INSTALLATIONSSYSTEM DATORPROGRAMVAROR Tillämpningsprogramvaror TRANSFORMATORER Skyddstransformatorer Spänningstransformatorer Transformatorer i apparatskåp skall vara dimensionerade med 30% effektreserv. Transformator för 230/24V skall vara avsäkrad på sekundärsidan med 2-poliga dvärgbrytare. SJF.41 Frekvensomriktare för motordrift Frekvensomriktare, för motor med: - Analog in-/utgång - Seriell in-/utgång - Larmsignal vid fel - Möjlighet till programmering av frekvensomformaren så att olika kritiska varvtal kan undvikas - Funktion för temperaturskydd i elmotor - Kapslingen skall motsvara lägst IP43. Vid behov anordnas ventilation med filter så att temperaturen i kapslingen icke överstigen +40ºC - Placeras så nära motorn som möjligt för att minimera övertonsströmmar och att annan utrustning störs - Kunna valfritt programmeras för automatisk omkoppling mellan minst 2 st förinställda frekvenser - Vara försedd med radioavstörningsskydd enligt EN Vara försedd med elektroniskt inställbart överlastrelä för skydd och felsignal - Rampfunktion acceleration/retardation - Vara försedd med display och knappsats så att mätvärden, parametrar och feldiagnostik skall kunna avläsas och ställas in. Kabel mellan apparatskåp och frekvensomriktare samt mellan frekvensomriktare och motor skall vara skärmad och jordad i hela sin längd samt förläggas avskilt från styrkablar.

13 Hkpflj Malmen K / Sid. 13 (23) Byggnad 021 Beskrivning SÖ-system SK SKB SKB.422 SKB.4222 SKB.51 SKF SKF.12 SKF.22 SKF.32 SKF.5 SKF.51 SKF.56 SKF.62 SKF.72 KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER KOPPLINGSUTRUSTNINGAR Beröringsskyddade centraler Dvärgbrytarcentraler Apparatskåp ELKOPPLARE I KOPPLINGSUTRUSTNING Effektbrytare för högst 1 kv Frånskiljare för högst 1 kv Lastbrytare och lastfrånskiljare för högst 1 kv Startkopplare, pådrag mm för högst 1 kv Motorskyddsbrytare Mjukstartare Lågspänningskontaktorer Säkerhetsbrytare för högst 1 kv SL SLB SLC.32 APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM STRÖMSTÄLLARE MM I ELSYSTEM Elektronisk tidströmställare Elektronisk tidströmställare skall ha: - vit täckplatta med 1 tryckknapp med tillfunktion indikerad med grön lysdiod. - matningsspänning 24 V AC. - omställningsmöjlighet på baksidan för tid inom området tid 0-6 tim. - minsta upplösning 0,5 tim. - potentialfri växlande kontakt med brytförmåga 6A, 230 VAC.

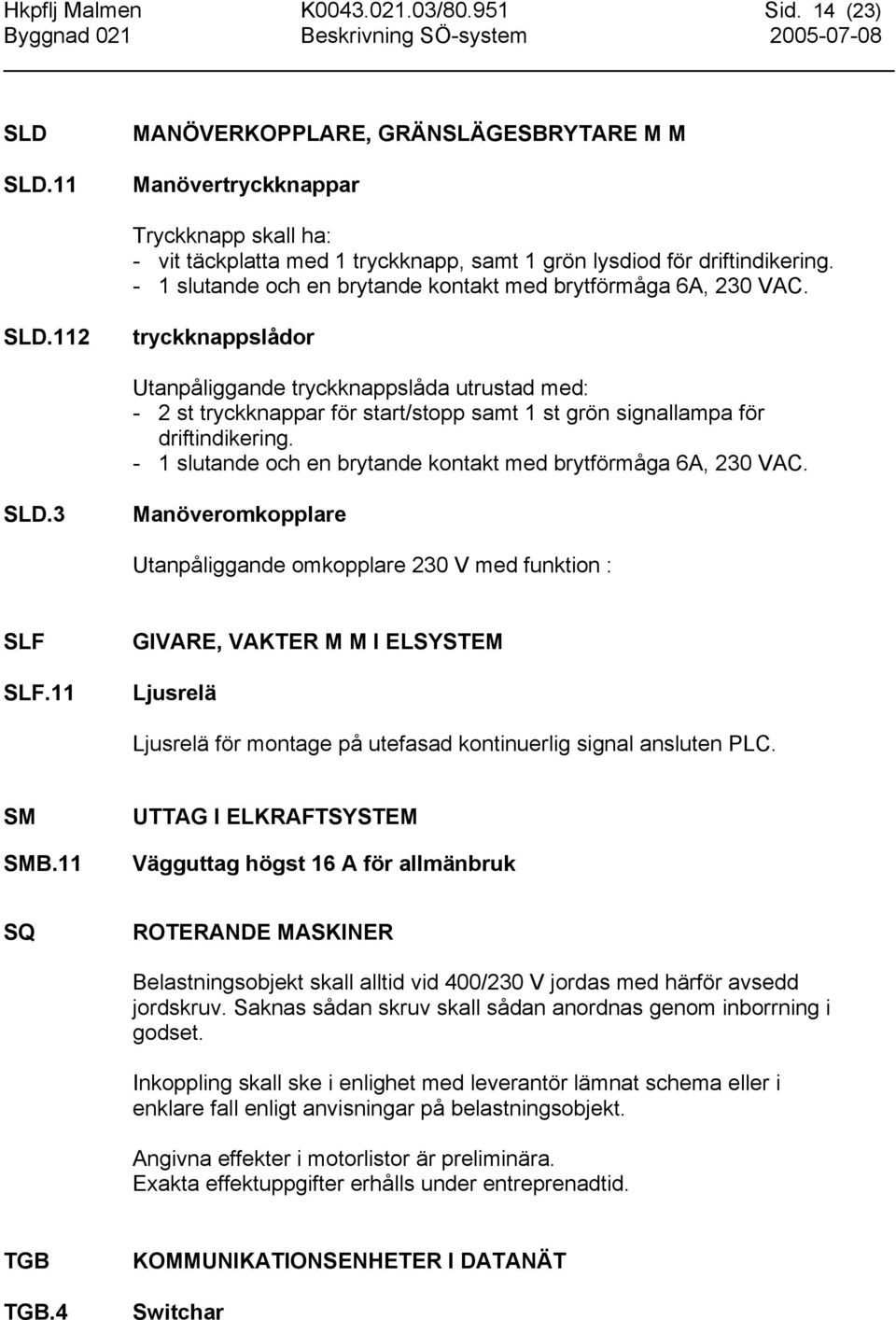

14 Hkpflj Malmen K / Sid. 14 (23) Byggnad 021 Beskrivning SÖ-system SLD SLD.11 MANÖVERKOPPLARE, GRÄNSLÄGESBRYTARE M M Manövertryckknappar Tryckknapp skall ha: - vit täckplatta med 1 tryckknapp, samt 1 grön lysdiod för driftindikering. - 1 slutande och en brytande kontakt med brytförmåga 6A, 230 VAC. SLD.112 tryckknappslådor Utanpåliggande tryckknappslåda utrustad med: - 2 st tryckknappar för start/stopp samt 1 st grön signallampa för driftindikering. - 1 slutande och en brytande kontakt med brytförmåga 6A, 230 VAC. SLD.3 Manöveromkopplare Utanpåliggande omkopplare 230 V med funktion : SLF SLF.11 GIVARE, VAKTER M M I ELSYSTEM Ljusrelä Ljusrelä för montage på utefasad kontinuerlig signal ansluten PLC. SM SMB.11 UTTAG I ELKRAFTSYSTEM Vägguttag högst 16 A för allmänbruk SQ ROTERANDE MASKINER Belastningsobjekt skall alltid vid 400/230 V jordas med härför avsedd jordskruv. Saknas sådan skruv skall sådan anordnas genom inborrning i godset. Inkoppling skall ske i enlighet med leverantör lämnat schema eller i enklare fall enligt anvisningar på belastningsobjekt. Angivna effekter i motorlistor är preliminära. Exakta effektuppgifter erhålls under entreprenadtid. TGB TGB.4 KOMMUNIKATIONSENHETER I DATANÄT Switchar

15 Hkpflj Malmen K / Sid. 15 (23) Byggnad 021 Beskrivning SÖ-system U APPARATER FÖR STYRNING OCH ÖVERVAKNING Styr-, regler- och övervakningsfunktioner skall generellt ingå i PLC. Styrutrustningars funktion P, PI eller PID väljs med hänsyn till i beskrivningen angivna krav, funktioner och tillåtna avvikelser. UB GIVARE Givare monteras på läge som angetts på flödesschema/driftkort, för att uppfylla rätt funktion. Givare i rörledning skall levereras med dykrör av koppar eller rostfritt, anpassat till resp rörledningsmaterial och till isoleringens tjocklek. Mätområdet skall väljas så att högsta möjliga upplösning erhålls. Givare för kontinuerlig verkan skall ha en noggrannhet av minst klass B, IEC751. Givare monteras på vibrationssäkert underlag. Givarhuvudet ska monteras utanför isolering. Rumsgivare placeras 1,6 m över golv om ej annat anges. Givare på fasad skall solavskärmas och monteras på distans 100 mm från vägg och min 2,5 m över mark. Aktiva givare accepteras inte utan beställarens medgivande. Givare placerad där risk för skiktning förekommer ska utföras med flera mätpunkter (medelvärdesbildande). Tryckgivare (luft) förses med display och neutralt mätställe för referenstryck.

16 Hkpflj Malmen K / Sid. 16 (23) Byggnad 021 Beskrivning SÖ-system UBA UBA.2 GIVARE MED SAMMANSATT FUNKTION Sammansatt givare för temperatur och fukt, rumsmonterade, kontinuerliga elektriska Givare för beräkning av daggpunkt Inbyggd-, alternativt beräkning i PLC UBB.12 Givare för temperatur, kanalmonterade, kontinuerliga elektriska UBB.22 Givare för temperatur, rumsmonterade, kontinuerliga elektriska UBB.32 Givare för temperatur, rörmonterade, kontinuerliga elektriska UBB.42 Givare för temperatur, utomhusmonterade, kontinuerliga elektriska UBC.12 Givare för tryck, kanalmonterade, kontinuerliga elektriska UBD.22 Givare för fukt, rumsmonterade, kontinuerliga elektriska UBK.12 Givare för koncentration, kanalmonterade, kontinuerliga elektriska Rökdetektor, styrande och larmande. Av joniserande typ med inbyggt servicelarm och skydd mot hög lufthastighet. Ansluten till centralenhet enligt UDK.71 UDK UDK.71 MÄTSTYRDON FÖR KONCENTRATION Mätstyrdon för koncentration, skenmonterade, med stegvis elektriska signaler Centralenhet för rökdetektor. Försedd med brytande kontakt 230 V samt 2 st separata slutande kontakter för larm respektive service.

17 Hkpflj Malmen K / Sid. 17 (23) Byggnad 021 Beskrivning SÖ-system UE STÄLLDON Ställdon förses med lägesindikering Ö och S, alternativt 1 och 0, där Ö och 1 anger öppet läge. Vid trevägsventiler skall indikeringen avse porten mot objektet. Ställdon skall vara av elektrohydraulisk eller elektromekanisk typ om annat ej framgår av driftkort. Ställdon för spjäll skall vara utfört för montage direkt på spjällaxel. Ställdon för ventil skall vara försedd med handmanöverdon och vara anpassat till resp ventil. Olika länksystem/ventilhyllor godkänns ej. Samtliga elektriska ställdon skall ha matningsspänning 24 V alt 230 V. Ställdon för kontinuerlig verkan skall ha styrsignal för 0-10 V, 2-10 V eller 4-20 ma. Ställdon för spjäll dimensioneras för min 10 Nm/m 2 och omgivningstemperatur -20 o C. Spjäll över 1 m 2 redovisas. UEB.11 Ställdon för spjäll, elektriska, tvåläges utan fjäderåtergång UEB.12 Ställdon för spjäll, elektriska, tvåläges med fjäderåtergång UEC.13 Ställdon för ventil, elektriska, kontinuerliga utan fjäderåtergång UEC.14 Ställdon för ventil, elektriska, kontinuerliga utan fjäderåtergång

18 Hkpflj Malmen K / Sid. 18 (23) Byggnad 021 Beskrivning SÖ-system UF UFB UFB.1 UFB.43 UFB.5 UFB.51 UFB.52 UFB.53 UFB.54 STYR- OCH LOGIKENHETER STYR- OCH LOGIKENHETER I PROGRAMMERBARA STYRSYSTEM Datorenheter i programmerbara styrsystem Enheter för kommunikation mellan datorenheter och styr- och Övervakningsenheter In- och utenhet för datorenhet Enheter med digitala ingångar Enheter med analoga ingångar Enheter med digitala utgångar Enheter med analoga utgångar UGA MÄTARE MED SAMMANSATT FUNKTION

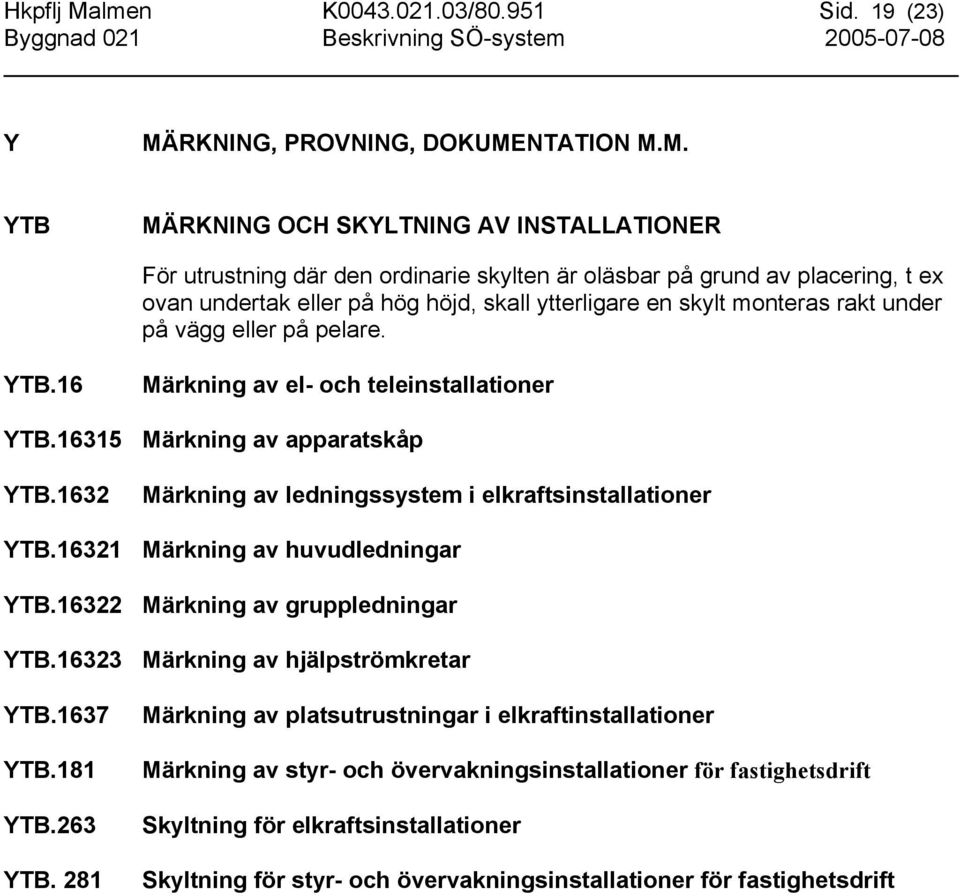

19 Hkpflj Malmen K / Sid. 19 (23) Byggnad 021 Beskrivning SÖ-system Y MÄRKNING, PROVNING, DOKUMENTATION M.M. YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER För utrustning där den ordinarie skylten är oläsbar på grund av placering, t ex ovan undertak eller på hög höjd, skall ytterligare en skylt monteras rakt under på vägg eller på pelare. YTB.16 Märkning av el- och teleinstallationer YTB Märkning av apparatskåp YTB.1632 Märkning av ledningssystem i elkraftsinstallationer YTB Märkning av huvudledningar YTB Märkning av gruppledningar YTB Märkning av hjälpströmkretar YTB.1637 YTB.181 YTB.263 YTB. 281 Märkning av platsutrustningar i elkraftinstallationer Märkning av styr- och övervakningsinstallationer för fastighetsdrift Skyltning för elkraftsinstallationer Skyltning för styr- och övervakningsinstallationer för fastighetsdrift

20 Hkpflj Malmen K / Sid. 20 (23) Byggnad 021 Beskrivning SÖ-system YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Egenprovning genomförs i takt med monteringen. YTC.16 YTC.18 Provning av el- och telesystem Provning av styr- och övervakningssystem I denna entreprenad ingår samordningsansvar för all provning som är entreprenadöverskridande mellan denna och andra entreprenader. I denna entreprenad ingår även att medverka i andra entreprenörers provning som är beroende av styr- och övervakningssystemet för att kunna utföras. Samtliga funktioner och funktionssamband skall provas. Insvängningsförlopp för regulatorer skall provas. Kontroll av samtliga analoga givare med avseende på avläst värde i PLC jämfört med på plats uppmätt värde. Samordnad provning Samordnad funktionsprovning utförs och vidimeras enligt separat protokoll. Ur funktionssynpunkt skall inredning som påverkar funktionen för byggnaden vara levererad, monterad och injusterad innan samordnad funktionsprovning utförs. Entreprenören skall, i närvaro av representanter för beställaren, medverka i eller vid anmodan från beställaren leda och genomföra en samordnad provning av samtliga i entreprenaden ingående funktioner, nedan kallad funktionskontroll. Funktionskontrollen avser det totala funktionssambandet oberoende av entreprenadgränser. Provning skall ske under verkliga driftförhållanden eller med simulerad belastning för kontroll av samverkande prestanda. Belastningsberoende provning kan, efter överenskommelse mellan parterna utföras vid tidpunkt efter slutbesiktning om förutsättningar saknas vid provnings genomförande före slutbesiktning. Om fel påvisas vid funktionskontrollen skall felet åtgärdas och förnyad funktionskontroll genomföras innan slutbesiktning. YTC.28 Injustering av styr- och övervakningssystem

21 Hkpflj Malmen K / Sid. 21 (23) Byggnad 021 Beskrivning SÖ-system YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Entreprenören utför den tekniska dokumentationen. YUC BYGGHANDLINGAR FÖR INSTALLATIONER Entreprenören skall överlämna/inhämta nödvändig information, till/från sidoentreprenörer, som kan påverka den slutliga utformningen. Leverans Handlingar över styranläggning översänds till beställaren i 2 omgångar papperskopior samt en omgång digitala för granskning. YUC.6 YUC.63 YUC.8 Bygghandlingar för el- och teleinstallationer Bygghandlingar för elkraftsinstallationer Bygghandlingar för styr- och övervakningsinstallationer YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER Leverans Relationshandlingar skall tillhandahållas i 3 omgångar pappersoriginal + 1 omgång på digitalt + 1 omgång kopior av apparatskåpsritningar (inkl flödesschemor, funktionstexter och apparatspecifikationer etc) som placeras i ritningsfack i respektive apparatskåp. Installationsritningar skall dessutom överlämnas på en omgång transparent film. En av omgångarna (som är placerad hos driftavdelningen) skall under garantitiden hållas kontinuerligt aktuell, t ex genom anteckningar direkt i dokumentationen. YUD.6 YUD.8 Relationshandlingar för el- och teleinstallationer Relationshandlingar för styr- och övervakningsinstallationer YUE YUE.6 YUE.8 UNDERLAG FÖR RELATIONSHANDLINGAR FÖR INSTALLATIONER Underlag för relationshandlingar för el- och teleinstallationer Underlag för relationshandlingar för styr- och övervakningsinstallationer YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER

22 Hkpflj Malmen K / Sid. 22 (23) Byggnad 021 Beskrivning SÖ-system YUJ UNDERLAG FÖR DRIFTINSTRUKTIONER FÖR INSTALLATIONER Handlingar skall levereras i 2 omgångar insatta i A4-pärmar försedda med innehållsförteckning och märkning på pärmens rygg. Entreprenören ska inhämta information från beställaren hur pärmuppbyggnad ska utföras. Samtliga handlingar enligt ovan ska även levereras digitalt på CD, filformat och struktur enligt anvisning från beställaren. Handlingar som inte finns digitalt i originalutförande ska scannas in. Detta gäller även protokoll från provningar och mätningar. Kvaliteten på CD-skivan(or) skall vara god. Information ska kunna vara läsbar i minst 10 år. Alla instruktioner och föreskrifter skall vara på Svenska. Samtliga dokument även broschyrblad skall vara daterade. Underlaget skall vara överlämnat senast en vecka före idrifttagning. YUJ.6 YUJ.8 YUL Underlag för driftinstruktioner för el- och teleinstallationer Underlag för driftinstruktioner för styr- och övervakningsinstallationer UNDERLAG FÖR UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER Handlingar skall levereras i 2 omgångar insatta i A4-pärmar försedda med innehållsförteckning och märkning på pärmens rygg. Entreprenören ska inhämta information från beställaren hur pärmuppbyggnad ska utföras. Samtliga handlingar enligt ovan ska även levereras digitalt på CD, filformat och struktur enligt anvisning från beställaren. Handlingar som inte finns digitalt i originalutförande ska scannas in. Detta gäller även protokoll från provningar och mätningar. Kvaliteten på CD-skivan(or) skall vara god. Information ska kunna vara läsbar i minst 10 år. Alla instruktioner och föreskrifter skall vara på svenska. Samtliga dokument även broschyrblad skall vara daterade. Underlaget skall vara överlämnat senast en vecka före idrifttagning. YUL.8 Underlag för underhållsinstruktioner för styr- och övervakningsinstallationer

23 Hkpflj Malmen K / Sid. 23 (23) Byggnad 021 Beskrivning SÖ-system YUP YUP.5 YUP.8 YUZ INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Information till drift- och underhållspersonal för styr- och övervakningsinstallationer Information till drift- och underhållspersonal för styr- och övervakningsinstallationer Underlag för CE-MÄRKNING Entreprenören skall tillhandahålla dokumentation som visar att tillverkaren har uppfyllt kraven för CE-märkning och utfört riskanalys, upprättat teknisk dokumentation samt deklarerat försäkran om överensstämmelse. Se AFC.185. YY YYV.6 YYV.8 ARBETEN EFTER SLUTBESIKTNING Tillsyn, skötsel och underhåll av el- och teleinstallationer Tillsyn, skötsel och underhåll av styr- och övervakningsinstallationer - 0 -

24 Beskrivning, sidor: Bilagor 1-5, 18 sidor BET ANT ÄNDRINGEN AVSER SIGN FASTST KONSULT K0043 Tillfälligt STYR-PM, MALMEN, Linköping KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: bmautomation@swipnet.se Beskrivning Styr/SÖ UPPRTÄTTAD AV Björn Bolsing Björn Bolsing ANSVARIG Björn Bolsing FASTSTÄLLD PROJEKTNR A//G KOPIA NR H REV C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Försättsblad. Tillf. STYR-PM.doc

25 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 1 Björn Bolsing KOD TEXT INNEHÅLLSFÖRTECKNING KOD TEXT 81 STYR- OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT 4 63.NC/1 ELKRAFTSYSTEM 11 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 11 BEC DEMONTERING 11 BED RIVNING 11 SBK STATIV FÖR ELUTRUSTNING 11 SC EL- OC TELEKABLAR 11 SDC FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM 12 SEB RELÄER OCH RELÄSKYDD 12 SEC SÄKRINGAR OCH DVÄRGBRYTARE 12 SED JORDFELSBRYTARE 12 SEF SF MÄTINSTRUMENT OCH MÄTARE FÖR ELEKTRISKA STORHETER DATORER, KRINGUTRUSTNING, PROGRAMVAROR M M I INSTALLATIONSSYSTEM SFB DATORER OCH DATORENHETER 13 SFE DATORPROGRAMVAROR 13 SJC TRANSFORMATORER 13 SK KOPPLINGSUTRUSTNINGAR OCH KOPPLINGSAPPARATER 14 SKB KOPPLINGSUTRUSTNINGAR 14 SKF ELKOPPLARE I KOPPLINGSUTRUSTNING 16 SL APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ELSYSTEM 17 SM UTTAG I ELKRAFTSSYSTEM 17 TGB KOMMUNIKATIONSENHETER I DATANÄT 18 U APPARATER FÖR STYRNING OCH ÖVERVAKNING 19 UB GIVARE 19 C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

26 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 2 Björn Bolsing KOD TEXT KOD TEXT UFB STYR- OCH LOGIKENHETER I PROGRAMMERBARA STYRSYSTEM 19 UGA MÄTARE MED SAMMANSATT FUNKTION 22 Y MÄRKNING, PROVNING, DOKUMENTATION MM 23 YTB MÄRKNING OCH SKYLTNING AV INSTALLATIONER 23 YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM 26 YU TEKNISK DOKUMENTATION MM FÖR INSTALLATIONER 27 YUC BYGGHANDLINGAR 27 YUD RELATIONSHANDLINGAR 28 YUE UNDERLAG FÖR RELATIONSHANDLINGAR 29 YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER 29 YUJ UNDERLAG FÖR DRIFTINSTRUKTIONER FÖR INSTALLATIONER 30 YUL UNDERLAG FÖR UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER 30 YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL 30 YY ARBETEN EFTER SLUTBESIKTNING 30 - ENTREPRENADGRÄNSSNITT. PRINCIPBILD ÖVER INSTALLERAT SYSTEM FIX MED KOMMUNIKATIONSNÄT (FIBERNÄT) OCH MED INRITAD ENTREPRENADGRÄNS B - E. - ENTREPRENADGRÄNSSNITT. FÖRSLAG TILL UTFÖRANDE AV FRONT PÅ APPARATSKÅP MED INRITAD ENTREPRENADGRÄNS B - E. BILAGA 1 BILAGA 2 - UTFÖRANDE AV DRIFTKORT MED DRIFTBESKRIVNING. BILAGA 3 - MÄRKNING STYR. BILAGA 4 - UNDERLAG EGENAVPROVNINGAR OCH SAMORDNADE PROV BILAGA C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

27 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 3 Björn Bolsing KOD TEXT Denna handling, med bilagor 1 4, finns i pdf-format. Bilagor finns i Wordformat. ÄNDRAT STYR-PM AV DEN : Hela STYR-PM har genomgått en större förändring, varför någon markering i detta PM ej införts vid själva ändringen. Till de större förändringarna hör: 1. Systemplattform ifix har fått en allmän benämning SÖ då upphandling av systemplattform och nytt kommunikationsnät (fibernät) sker först under våren/sommaren -05 och då i en separat entreprenad ports fiberswitch, för montage i AS, kvarhålls. Däremot skall Switch ej vara förberedd med kortplats för Radio-LAN, för uppkoppling mot handdator, även om handdatorköret kvarhålls. Det senare kommer att tas i samband med upphandling av systemplattform och nytt kommunikationsnät. Switchen skall endast uppkopplas mot PLC i AS. Anslutning av AS, mot nytt kommunikationsnät, ingår i annan entreprenad. 3. Plats skall förberedas i front på respektive apparatskåp, AS, för en eventuell installation (annan entreprenad) av grafisk färgbildskärm. Se bilaga Bilagor egenavprovning/samordnad provning samt princip för utförande av driftkort med driftbeskrivning, har tillkommit. 5. Bilaga märkning omarbetad. TILL DENNA HANDLING FINNS FÖLJANDE BILAGOR: Bilaga 1 ENTREPRENADGRÄNSSNITT 1: Principbild över överordnat system, SÖ med kommunikationsnät (fibernät) och inritad entreprenadgräns B E. SÖ är, vid ändring av detta PM, ännu ej installerat. En första etapp av SÖ beräknas ske under våren/sommaren -05 och då i en separat entreprenad. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

28 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 4 Björn Bolsing KOD TEXT Bilaga 2 ENTREPRENADGRÄNSSNITT 2: Förslag till utförande av front på apparatskåp, med inritad entreprenadgräns B - SE. Bilaga 3 UTFÖRANDE AV DRIFTKORT MED DRIFTBESKRIVNING: Förslag till utförandet skall följas vid all projektering. Bilaga 4 MÄRKNING STYR: Upplägget avviker från FORTV anvisningar i Handbok Märksystem och där ingående Bilaga Styr och Övervakning. Se vad som sägs under kapitel YTB. Bilaga 5 UNDERLAG FÖR EGENAVPROVNING SAMT SAMORDNADE PROV: Underlaget redovisas på bilaga Underlaget skall användas av E vid samtliga prov. 81 STYR- OCH ÖVERVAKNINGSSYSTEM FÖR FASTIGHETSDRIFT. ALLMÄNT 1 Detta STYR-PM tar upp och vill belysa vilka krav som minst skall ställas i ett upprättat FU och/eller vilka krav som minst skall gälla vid utförandet av en entreprenad där STYR förekommer. Viktigt Före entreprenadstart, av ett enskilt objekt, är det viktigt att inblandade parter kommer överens om vem som skall ansvara för att den samlade CE-märkningen blir utförd och dokumenterad. Samordnas. Installationer/komponenter skall inte få tas i bruk om CE-märkning saknas. Skall införas i AF-delen för respektive objekt. CE-märkningen beskrivs utförligt i den av FORTV upprättade publikationen CE-märkning. Se under 81:2. ALLMÄNT 2 Entreprenadhandling SÖ är under projektering, men beräknas inte vara klar förrän tidigast till hösten 2005, då beslut om SÖ s totala omfattning tas. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

29 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 5 Björn Bolsing KOD TEXT Ett första steg, i form av en provinstallation SÖ, tas under våren/sommaren 2005 och skall ge underlag inför det slutliga ställningstagandet av SÖ s omfattning. Under tiden fram till dess skall detta STYR-PM gälla. För genomförande och uppföljning av kraven i detta STYR-PM är B ansvarig, vilket innebär att B ansvarar för att detta STYR-PM ej sätts i händerna på konsulter och/eller entreprenörer, utan att B nogsamt påpekar andemeningen bakom upprättat STYR-PM. Den något bantade version det här är frågan om, av en komplett SÖhandling, får under mellantiden gälla som underlag och anvisning för utförande av: 1. Krav/utförande av allmänna projekteringsanvisningar, dvs hur driftkort och driftbeskrivning skall upprättas i förfrågningshandlingar (FU) och i projekterings- och byggfasen 2. Krav/utförande på apparatskåp AS 3. Krav/utförande på installationer uppkopplade mot AS 4. Krav/utförande på material och utförande i AS 5. Krav/utförande på dokumentation/märkning 6. Samt var entreprenadgräns mellan B och E kommer att gå beträffande installation och uppkoppling mot överordnat system SÖ på nya byggnader och de byggnader som fortlöpande (under mellantiden) kommer att genomgå vissa förändringar. I detta PM framgår inte vad som skall ändras/rivas i befintliga installationer. Inte heller vad som skall installeras, då det är frågan om nybyggnation. Detta skall framgå av berörda EL-, VVS- och STYRHANDLINGAR. Krav på övrigt material, installationsutförande, funktioner etc. skall framgå av berörda EL-, VVS- och STYRHANDLINGAR. Fysisk entreprenadgräns, B E, anges på bilaga 1 och bilaga 2 till denna handling. Fysisk entreprenadgräns, bilaga 1 och 2 ovan, får också bli entreprenadgräns för E s arbeten i övrigt (under mellantiden), som annars rättmätigt skulle ingå i entreprenaden, om operatörsplats OP-E (se bilaga 1) funnits installerad. Exempel på sådana undantagna arbeten är: Upprättandet av processbilder i SÖ. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

30 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 6 Björn Bolsing KOD TEXT Testning/avprovning från SÖ mot installationerna ute i fällt. Kommunikation mot PLC (i AS) och till PLC uppkopplad utrustning skall ske via mobil handdosa, vilken uppkopplas (injackas) direkt mot PLC. PLC skall programmeras för visning i dels mobil handdosa och dels för senare visning i SÖ. B INSTALLERAR: B kommer, under våren/sommaren 2005, att installera överordnat system SÖ (inkl. programvaror) och all erforderlig kommunikationsutrustning, som fiberkabel och Switchar samt uppkoppling mot Intranet/Internet etc. inkl. testning och avprovning av SÖ/fibernät mot en utvald byggnad inom MALMEN. Utbyggnad mot övriga byggnader inom MALMEN och FMV kommer sen att ske i etapper under ca tre (3) år. Kapacitetsmässigt kommer ett fullt utbyggt SÖ-system, för Fe i Linköping, att kunna hantera mellan fysiska punkter. FÖRKORTNINGAR SOM FÖREKOMMER: B Beställare, Fortifikationsverket FU Förfrågningsunderlag E Generell benämning på styrentreprenör SÖ Generell benämning på Styr- och Övervakningssystem, inkluderande operatörsnod, bildskärm, skrivare etc samt med tillhörande kommunikationssystem. Ej aktuellt i detta STYR-PM. PLC Enhet som upprätthåller processfunktioner OPC Drivrutin enligt internationell standard HD Mobil handdosa. En per PLC-fabrikat. AS Apparatskåp. OP-E Av B tillhandahållen provisorisk operatörsplats för E. Ej aktuellt i detta STYR-PM. OP-B Driftenhetens (Fe) operatörsplats. Ej aktuellt i detta STYR-PM. SW1 Huvudswitch. Navet ut mot all ansluten SÖ-utrustning. Ej aktuellt i detta STYR-PM. SW2 Områdesswitch. Ej aktuellt i detta STYR-PM. SW3 Apparatskåpsswitch. Placeras i AS (1st/AS). FB Fiberbox, med kapsling. Ej aktuellt i detta STYR-PM. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

31 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 7 Björn Bolsing KOD TEXT 81:1 ALLMÄNNA PROJEKTERINGS- OCH SYSTEMKRAV Av B upprättade upphandlings- och projekteringsanvisningar samt mallar se under 81:2 gränsdragning - skall följas av konsulter vid upprättandet av FU och av entreprenörer vid entreprenadens genomförande. Preliminära data för elmotorer skall anges i driftbeskrivning, i samband med upprättandet av FU. Se Bilaga 3. Utöver detta gäller följande: 1. All kommunikation PLC/SÖ skall ske över protokollet TCP/IP. 2. PLC skall vara i utförande för Ethernetanslutning. 3. Som drivrutin skall i första hand OPC -server utnyttjas. 4. All form av tidigare (och nu tillkommande) styrning, reglering, förregling, larmhantering, driftoptimering, parpumpsstyrning, driftoptimering etc. skall ligga i PLC oavsett vad som tidigare gällde. 5. Apparatskåp skall i skåpsfront ha EN gemensam lysdiod som blinkar med rött blinkande sken vid larm från till i AS ansluten utrustning och/eller yttre ansluten utrustning. Testfunktion för lysdiod skall finnas i AS. 6. Manöveromkopplare, för manöver av enskilda objekt, skall ersättas av motsvarande funktion från HD. Manöver av enskilda objekt skall även utföras från resp. I/O-enhets enskilda utgångskort. Obs! All manuell manöver skall vara efter säkerhetsdriftläge! 7. Manöveromkopplare/serviceomkopplare/återställning utlöst frysvakt (för montage i apparatskåpsfront) installeras per systemgrupp. 8. Levererad utrustning skall vara skyddad mot transienter och överspänningar samt klara den miljö den är placerad i. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

32 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 8 Björn Bolsing KOD TEXT 9. Levererad utrustning skall också klara kraven enligt EUdirektiven om överensstämmelse samt CE-märkning enligt maskindirektivet, LVD-direktivet samt EMC-direktivet. 10. Mediamätare skall uppkopplas mot PLC i närmaste AS för senare uppkoppling mot ÖS. Mediamätare skall vara i utförande för M-bus. 11. Prefab styrenheter skall uppkopplas mot PLC i närmaste AS för senare uppkoppling mot ÖS. Prefab styrenheter skall vara i utförande för Ethernetanslutning. Tillgängliga parametrar (läsa/skriva) skall vara uppkopplade för visning i HD till PLC och senare även för visning i SÖ. 81:2 GRÄNSDRAGNING B tillhandahåller på E s begäran: Generella upphandlingsdokument. Gå in på Webben: Välj sedan: Upphandling. Välj sedan: Generella upphandlingsdokument. Övriga dokument som B tillhandahåller på E s begäran: Följande dokument är aktuella: DOKUMENT SENAST REG. Projekteringsanvisningar CAD */ Handbok Märksystem **/ (under remiss) CE-märkning Teknisk rapport 2002:1, april 2002 */ Vid tveksamhet hur innehållet i Projekteringsanvisningar skall användas, kontakta Kari Gråsten, Fortifikationsverket, Eskilstuna. Tel alt **/ Handbok Märksystem. Utkast kan erhållas från Kari Gråsten, FORTV, e- mail; kign@fortv.se. Bilaga 4 till detta PM gäller före motsvarande anvisningar i Handbok Märksystem, under Bilaga Styr och Övervakning. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

33 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 9 Björn Bolsing KOD TEXT Annan E än STYR tillhandahåller: Av respektive teknikdel EL, VVS och STYR framgår gällande gränsdragning. Följande generella delar ingår normalt på annan E än STYR. Samordnas: Komplett elinstallation (inkl. kanalisation) utanför apparatrum samt för allmänbelysning/uttag etc i apparatrum. Säkerhetsbrytare skall vara försedd med separat kontakt för larm/indikering av frånslagen säkerhetsbrytare. Installation av utanför apparatrum placerade styrkomponenter. Utegivare skall dock installeras efter anvisning från STYR. Matande el-kablar till AS samt inkoppling. Montage av ventiler och dykrör. Ventiler och dykrör skall, i förekommande fall, installeras efter anvisning från STYR. Ventiler med ställdon. Preliminära data för ventiler skall anges i driftbeskrivning, i samband med upprättandet av FU. Se Bilaga 3. Brandlarmsinstallationer. Ställdon för rökgasspjäll. Spjäll och ställdon skall levereras som en färdig enhet. Övriga spjäll. Preliminära spjällareor skall anges i driftbeskrivning, i samband med upprättandet av FU. Se Bilaga 3. Mediamätare inkl. integreringsverk och kommunikationskort för M-bus. För uppkoppling mot PLC/SÖ. Prefab styrenheter, utförda för Ethernetuppkoppling. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

34 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 10 Björn Bolsing KOD TEXT 81:3 ALLMÄNNA TEKNISKA OCH DIMENSIONERANDE DATA Av respektive teknikdel framgår gällande tekniska och dimensionerande data. Följande gäller rent generellt, om inte annat framgår på annan plats. Samordnas. Systemspänning Manöverspänning 400/230V, 50 Hz. 230VAC alt. 24VAC, 50Hz. Skall vara direktjordande. Den elektriska anläggningen skall utföras som TN-S-system (5- ledarsystem). Apparatskåp dimensioneras i enlighet med gällande bestämmelser och kraven i berörd beskrivningsdel samt utefter de krav som finns angivna i detta PM. Dimensionerande data för el-motorer samordnas med EL. 81:4 UTRYMMEN Apparatskåp skall samordnas med övriga installationer. Lägsta betjäningshöjd för el-utrustning är 400 mm över färdigt golv. Min. utrymme framför apparatskåp skall vara 1200 mm. I övrigt skall E samordna placeringar med övriga entreprenörer. 81:5 PLATSUTRUSTNINGAR Vid samtliga motorer, matade från i entreprenaden ingående AS, uppsättes säkerhetsbrytare. Säkerhetsbrytare skall, i förkommande fall, förses med regnskydd. Platsutrustningar placeras på fast byggnadsdel eller på stativ. Placering av styr- och övervakningsutrustningar inom apparatrum tas på plats. Samordnas. Placering av utegivare skall, i förkommande fall, förses med regn-/solskydd. Utegivare får ej placeras på värmeledande ytor. Generell placering skall vara mot norr. Där radiatorsystem är C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

35 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 11 Björn Bolsing KOD TEXT orienterade mot olika väderstreck skall desamma förses med utegivare, placerade mot respektive väderstreck. Placering av objekt se planritningar ingående i de olika teknikdelarna. 81:6 MILJÖBETINGELSER Apparater mm skall uppfylla EMC-direktivet med avseende på elektromagnetisk störning och tålighet. Apparater mm skall tåla den miljö de är satta i. 81:7 KANALISATIONSSYSTEM/LEDNINGSSYSTEM Befintlig El- kanalisation får utnyttjas. Vid behov skall densamma kompletteras, vilken då skall ingå i entreprenaden. Ny kanalisation skall anordnas så att transporter, betjäning etc. ej hindras. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

36 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 12 Björn Bolsing KOD TEXT 63.NC/1 BEC System för avbrottsfri kraft system med omriktare I apparatskåp ingående 4-ports fiberswitch, SW3 och PLC (PLC er), skall förses med UPS. UPS placeras i apparatskåp. Larm skall utgå till PLC/SÖ då 230V matningen till UPS försvinner. UPS skall dimensioneras för vald utrustning. Min. 15 minuters reservtid vid nätbortfall. Levereras med erforderliga batterier. DEMONTERING BEC.811 Demontering av styr- och övervakningsinstallationer för uppläggning i upplag I samband med rivning/utbyte av befintliga styrenheter, typ Danfoss MPV och/eller Danduc, skall dessa läggas i upplag (reserv). Samrådes med B. BED BED.6 BED.63 RIVNING Rivning av el- och teleinstallationer I samband med utbyte av befintliga styrenheter, uppkopplade mot befintligt övervakningssystem, Danfoss Master 2000, skall befintligt och berört kommunikationsnät bortkopplas rivas. Se under YUE.6. Rivning av el- och teleinstallationer för deponering Bortkopplad, ej använd el- och telekabel skall deponeras. E svarar för samtliga kostnader i samband med deponering. S APPARATER, UTRUSTNING, KABLAR M M l EL- OCH TELESYSTEM Halogenfritt material skall väljas. SBK.1 Stativ för elutrustning För fritt uppställd utrustning (ex. vis apparatskåp) används profilstål som montageställning. SC EL- OCH TELEKABLAR MM Vid anslutning av givare, ställdon etc skall extra kabelögla lindas upp så att demontering är möjlig utan att komponenten måste kopplas bort. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc

37 KONSULT INOM FASTIGHETSAUTOMATION TELEFON: E-POST: DOKUMENTNAMN 8 STYR OCH ÖVERVAKNING PROJEKTNAMN K0043 Tillfälligt STYR-PM, MALMEN, Linköping BESKRIVNING STYR/SÖ. FÖRFRÅGNINGSUNDERLAG STATUS 81 STYR- OCH ÖVERVAKNING FÖR FASTIGHETSDRIFT 13 Björn Bolsing KOD SDC SDC.31 SDC.4 SEB SEB.1 TEXT FÖRBINDNINGSDON O D l EL- ELLER TELESYSTEM Kopplingsplintar på skena Kopplingsplintar skall placeras upptill i apparatskåp. Yttre ledningar ansluts till plint i partföljd och endast en part till varje plint. Våningsplint får ej förekomma. 25% plintar i reserv, dock minst 10 st per spänningsart. Samtliga reservparter ansluts till plint och jordas i ena ändan. Kabelanslutningsdon, provningsklämmor mm RELÄER OCH RELÄSKYDD Reläer Relä av instickstyp skall användas samt vara utförda med handmanöverdon. SEB.42 SEC SEC.2 SEC.21 SEC.3 SED Spänningsreläer Fasavbrottsrelä skall övervaka matningen till resp. apparatskåp. Vid bortfall i någon av faserna faller reläet. Automatisk återställning. Reläet skall ha en slutande och en brytande kontakt för manöver resp. larm. Uppkopplas mot PLC/SÖ. SÄKRINGAR OCH DVÄRGBRYTARE Säkringar för högst 1 Kv Säkringar över 63 A skall utgöras av knivsäkring. Knivsäkringar Dvärgbrytare Dvärgbrytare (automatsäkring) förses med fristående larmkontakt. Säkringarnas larmkontakter kopplas i serie så att larm avges vid utlöst säkring. Larm från automatsäkringarna (per AS) skall uppkopplas mot PLC/SÖ. I apparatskåp uppdelas manöverkretsar på respektive betjänande enhet, med separata manöversäkringar, för underlättande av underhållsarbete med anläggning i drift. JORDFELSBRYTARE Jordfelsbrytare uppsätts i apparatskåp och skall ta 230V- uttaget i AS. C:\Documents and Settings\Björn Bolsing\Mina dokument\bma 1\FORTV Linköping\Styrhandlingar, övrigt\styr-pm\tillfälligt STYR-PM\Tillf. STYR-PM_Ä3.doc
