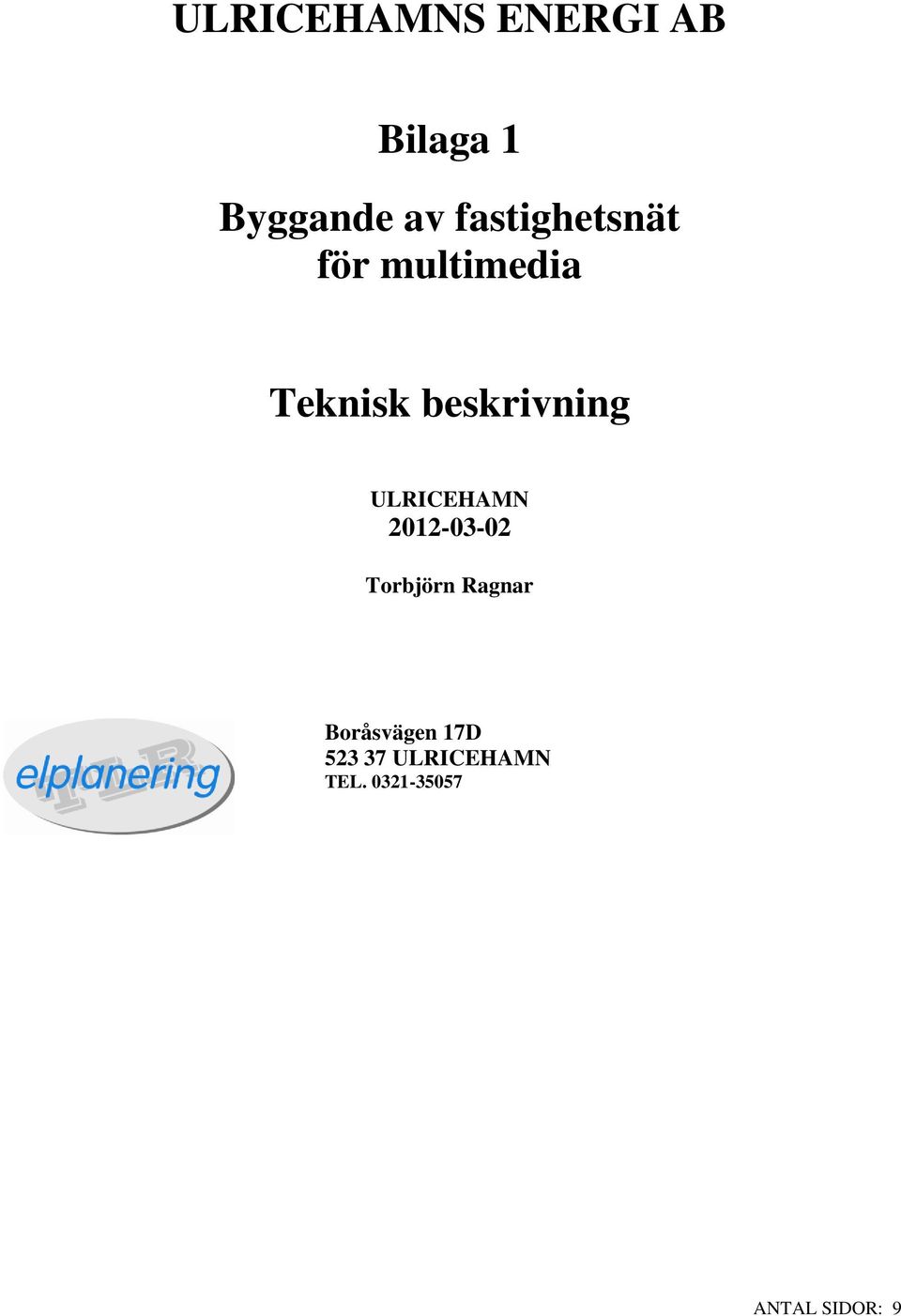

1 ULRICEHAMNS ENERGI AB Byggande av fastighetsnät för multimedia ULRICEHAMN Torbjörn Ragnar Boråsvägen 17D ULRICEHAMN TEL ANTAL SIDOR: 9

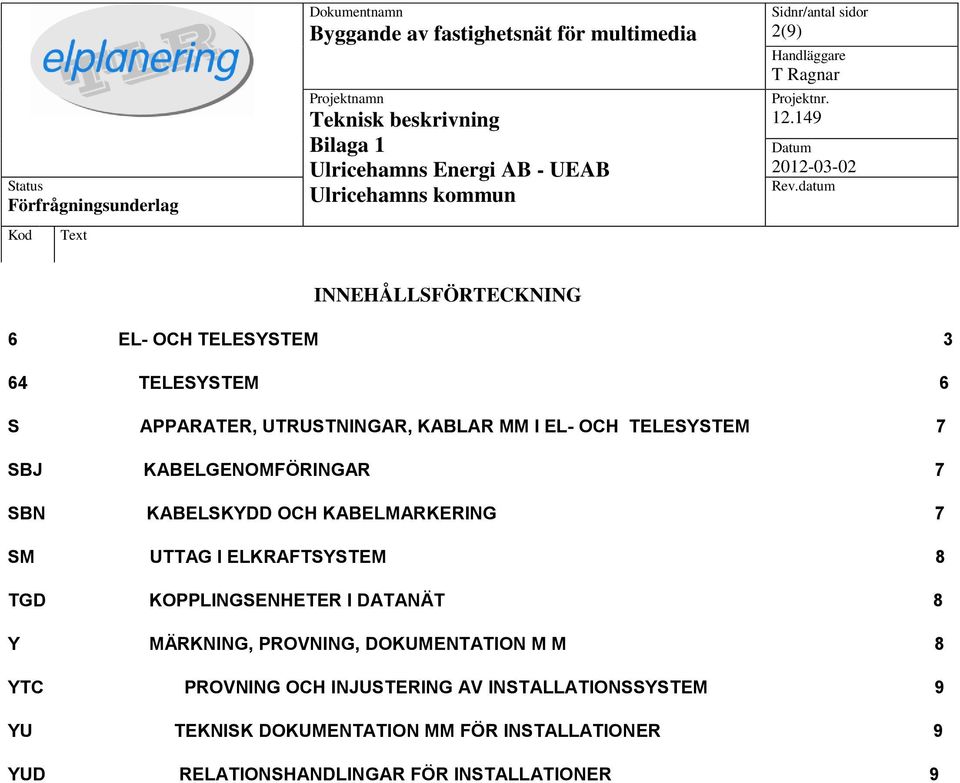

2 2(9) INNEHÅLLSFÖRTECKNING 6 EL- OCH TELESYSTEM 3 64 TELESYSTEM 6 S APPARATER, UTRUSTNINGAR, KABLAR MM I EL- OCH TELESYSTEM 7 SBJ KABELGENOMFÖRINGAR 7 SBN KABELSKYDD OCH KABELMARKERING 7 SM UTTAG I ELKRAFTSYSTEM 8 TGD KOPPLINGSENHETER I DATANÄT 8 Y MÄRKNING, PROVNING, DOKUMENTATION M M 8 YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM 9 YU TEKNISK DOKUMENTATION MM FÖR INSTALLATIONER 9 YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER 9

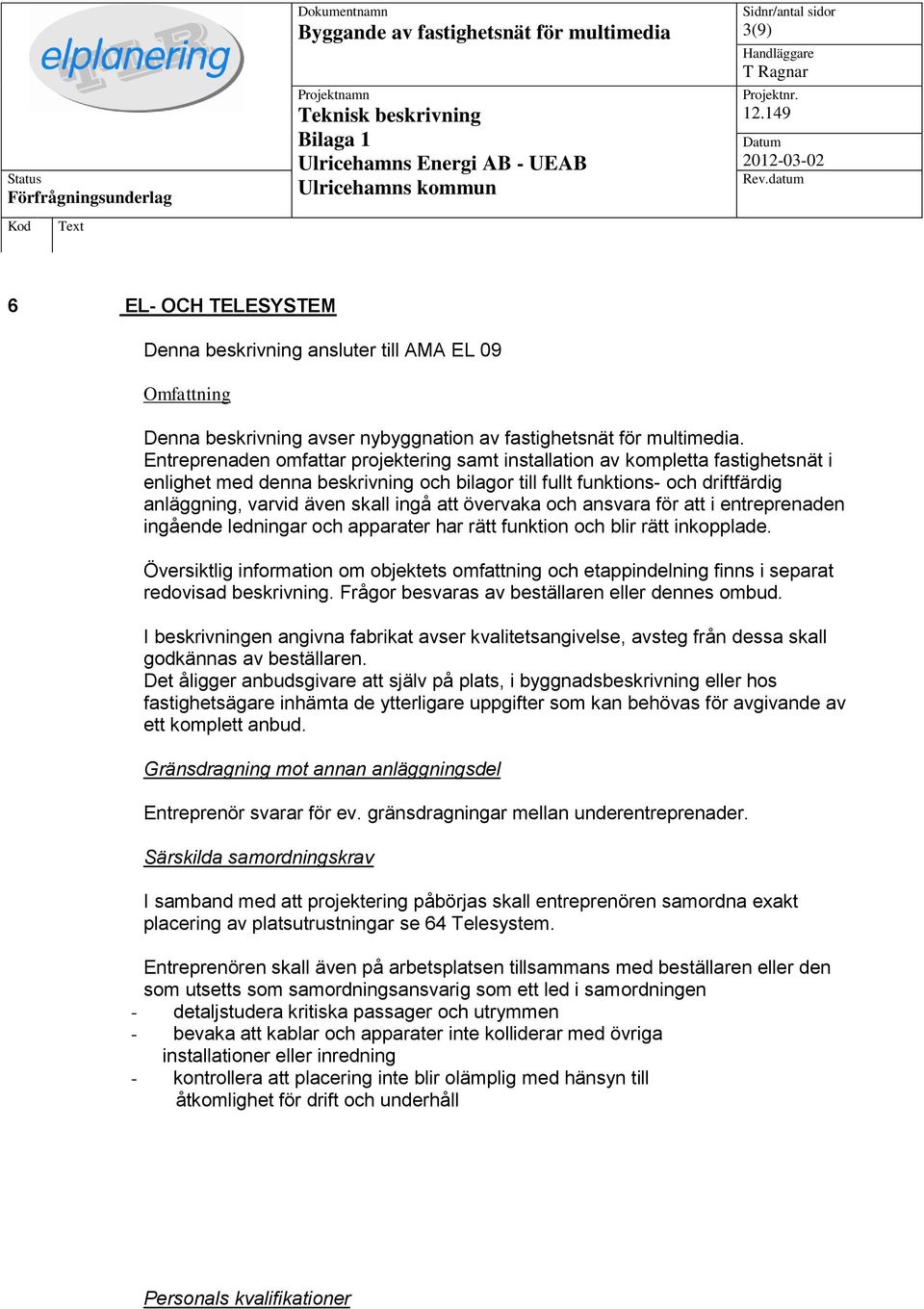

3 3(9) 6 EL- OCH TELESYSTEM Denna beskrivning ansluter till AMA EL 09 Omfattning Denna beskrivning avser nybyggnation av fastighetsnät för multimedia. Entreprenaden omfattar projektering samt installation av kompletta fastighetsnät i enlighet med denna beskrivning och bilagor till fullt funktions- och driftfärdig anläggning, varvid även skall ingå att övervaka och ansvara för att i entreprenaden ingående ledningar och apparater har rätt funktion och blir rätt inkopplade. Översiktlig information om objektets omfattning och etappindelning finns i separat redovisad beskrivning. Frågor besvaras av beställaren eller dennes ombud. I beskrivningen angivna fabrikat avser kvalitetsangivelse, avsteg från dessa skall godkännas av beställaren. Det åligger anbudsgivare att själv på plats, i byggnadsbeskrivning eller hos fastighetsägare inhämta de ytterligare uppgifter som kan behövas för avgivande av ett komplett anbud. Gränsdragning mot annan anläggningsdel Entreprenör svarar för ev. gränsdragningar mellan underentreprenader. Särskilda samordningskrav I samband med att projektering påbörjas skall entreprenören samordna exakt placering av platsutrustningar se 64 Telesystem. Entreprenören skall även på arbetsplatsen tillsammans med beställaren eller den som utsetts som samordningsansvarig som ett led i samordningen - detaljstudera kritiska passager och utrymmen - bevaka att kablar och apparater inte kolliderar med övriga installationer eller inredning - kontrollera att placering inte blir olämplig med hänsyn till åtkomlighet för drift och underhåll Personals kvalifikationer

4 4(9) Entreprenören skall anlita fackutbildad personal för respektive anläggningsdel som ingår i entreprenaden. Entreprenören är skyldig att ställa teknisk personal, som är väl förtrogen med offererade systemlösningar, till beställarens förfogande för anpassning till föreskrivna funktionskrav och upprättande av med entreprenaden överensstämmande relationshandlingar. Renhållning och hinder Entreprenad skall utföras med lägenhetsinnehavare boende i fastighet. Flytt av inredning samt återställande kan förekomma. Lägenheter, trapphus samt övriga utrymmen skall löpande hållas rena. Särskild vikt skall läggas vid att lägenheter och trapphus dagligen städas efter utfört arbete och lämnas i det skick de var innan arbete påbörjades. Viktigt är även att tillse att olyckor ej sker på grund av arbetenas utförande. El- och teleförsörjning Teleservis Kontakter och eventuella ansökningar till nätägare och leverantör ingår i entreprenaden. Miljöbetingelser Enhetlighet skall eftersträvas i system och materialval samt hänsyn skall tas till att material och komponenter kan tillhandahållas i framtiden. Utrymmen I samråd med beställaren uppställs och anordnas utrustning så att framtida utbyggnad underlättas. Entreprenören skall i anbud meddela om utrustningar som ingår i entreprenaden kommer att kräva större utrymme än vad handling visar. Kanalisationssystem Kanalisation i form av kabelstegar, rännor, kanaler skall utföras för förläggning av kablage. Det åligger entreprenören att samordna lägen och dimensionera kanalisationssystemet efter valda lösningar och övriga förutsättningar. Ledningssystem

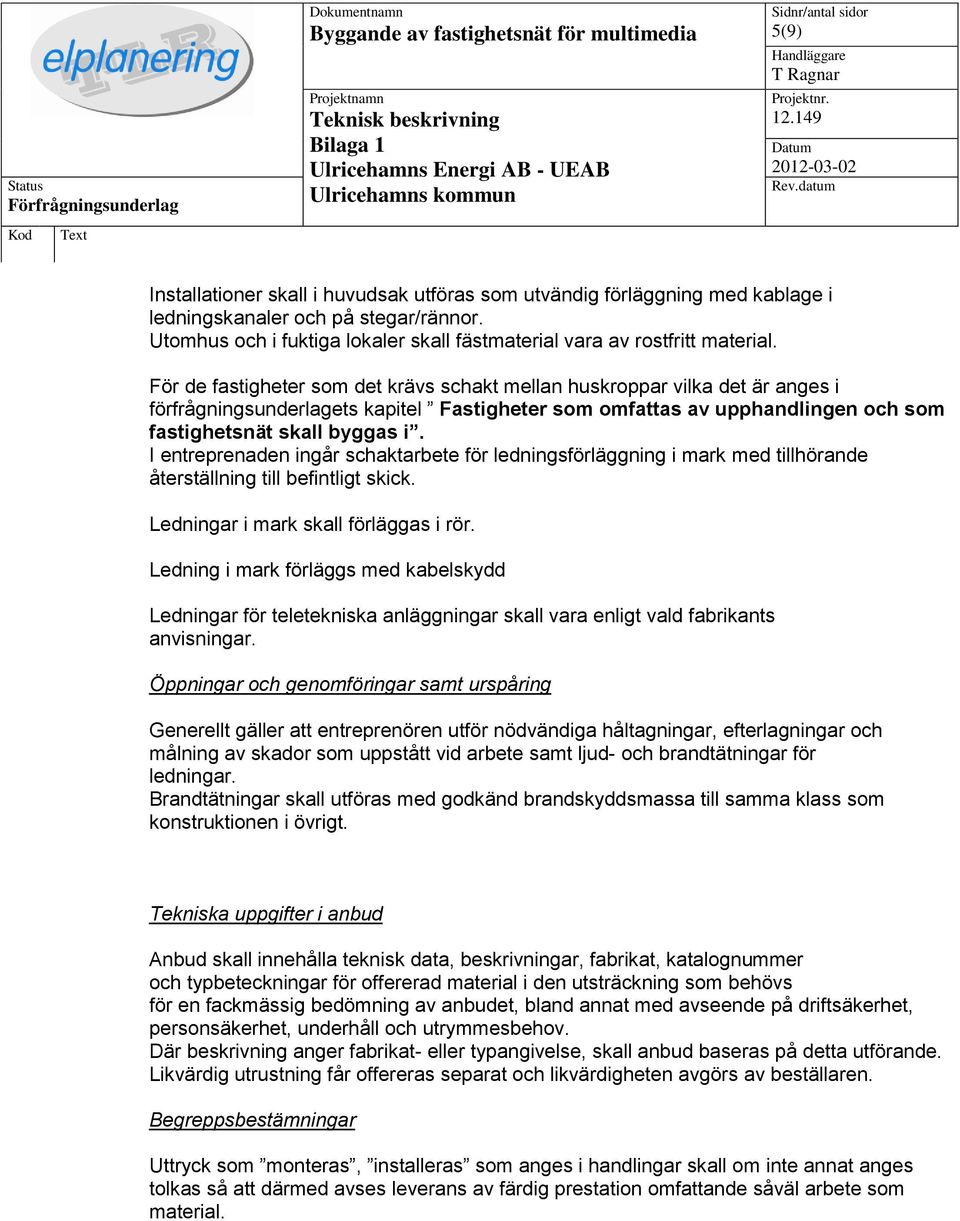

5 5(9) Installationer skall i huvudsak utföras som utvändig förläggning med kablage i ledningskanaler och på stegar/rännor. Utomhus och i fuktiga lokaler skall fästmaterial vara av rostfritt material. För de fastigheter som det krävs schakt mellan huskroppar vilka det är anges i förfrågningsunderlagets kapitel Fastigheter som omfattas av upphandlingen och som fastighetsnät skall byggas i. I entreprenaden ingår schaktarbete för ledningsförläggning i mark med tillhörande återställning till befintligt skick. Ledningar i mark skall förläggas i rör. Ledning i mark förläggs med kabelskydd Ledningar för teletekniska anläggningar skall vara enligt vald fabrikants anvisningar. Öppningar och genomföringar samt urspåring Generellt gäller att entreprenören utför nödvändiga håltagningar, efterlagningar och målning av skador som uppstått vid arbete samt ljud- och brandtätningar för ledningar. Brandtätningar skall utföras med godkänd brandskyddsmassa till samma klass som konstruktionen i övrigt. Tekniska uppgifter i anbud Anbud skall innehålla teknisk data, beskrivningar, fabrikat, katalognummer och typbeteckningar för offererad material i den utsträckning som behövs för en fackmässig bedömning av anbudet, bland annat med avseende på driftsäkerhet, personsäkerhet, underhåll och utrymmesbehov. Där beskrivning anger fabrikat- eller typangivelse, skall anbud baseras på detta utförande. Likvärdig utrustning får offereras separat och likvärdigheten avgörs av beställaren. Begreppsbestämningar Uttryck som monteras, installeras som anges i handlingar skall om inte annat anges tolkas så att därmed avses leverans av färdig prestation omfattande såväl arbete som material.

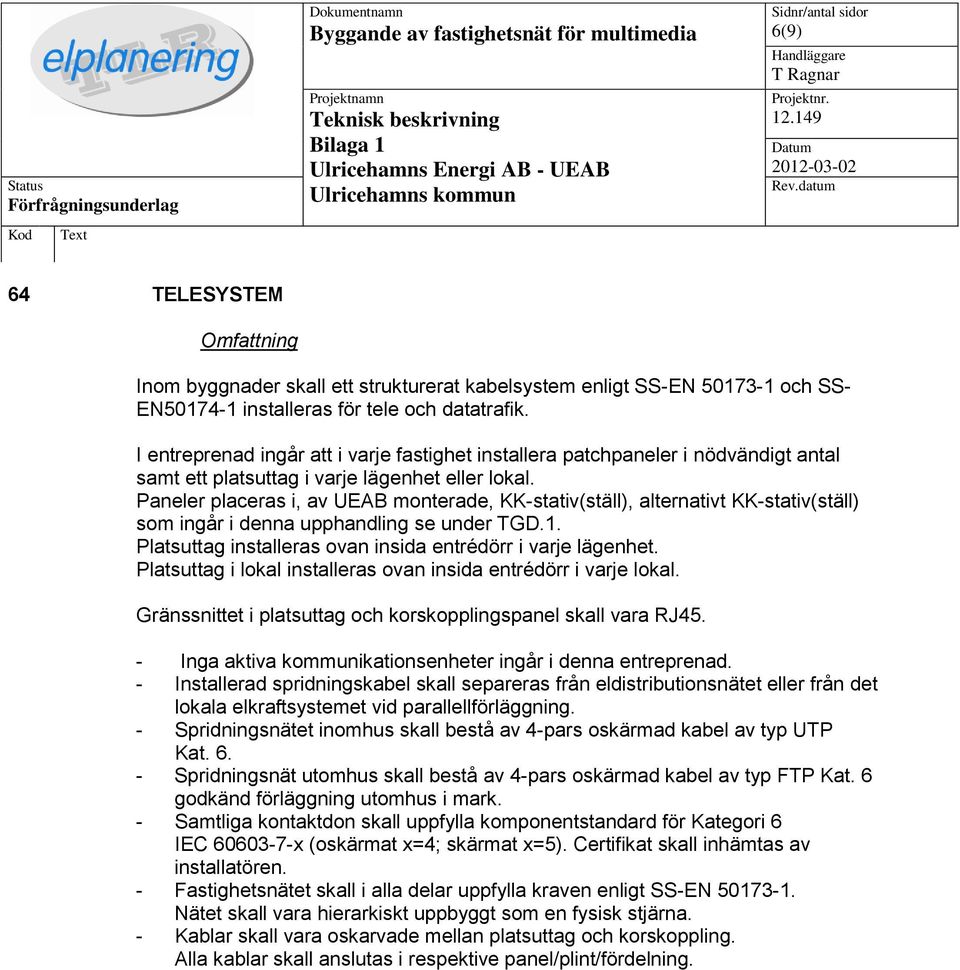

6 6(9) 64 TELESYSTEM Omfattning Inom byggnader skall ett strukturerat kabelsystem enligt SS-EN och SS- EN installeras för tele och datatrafik. I entreprenad ingår att i varje fastighet installera patchpaneler i nödvändigt antal samt ett platsuttag i varje lägenhet eller lokal. Paneler placeras i, av UEAB monterade, KK-stativ(ställ), alternativt KK-stativ(ställ) som ingår i denna upphandling se under TGD.1. Platsuttag installeras ovan insida entrédörr i varje lägenhet. Platsuttag i lokal installeras ovan insida entrédörr i varje lokal. Gränssnittet i platsuttag och korskopplingspanel skall vara RJ45. - Inga aktiva kommunikationsenheter ingår i denna entreprenad. - Installerad spridningskabel skall separeras från eldistributionsnätet eller från det lokala elkraftsystemet vid parallellförläggning. - Spridningsnätet inomhus skall bestå av 4-pars oskärmad kabel av typ UTP Kat Spridningsnät utomhus skall bestå av 4-pars oskärmad kabel av typ FTP Kat. 6 godkänd förläggning utomhus i mark. - Samtliga kontaktdon skall uppfylla komponentstandard för Kategori 6 IEC x (oskärmat x=4; skärmat x=5). Certifikat skall inhämtas av installatören. - Fastighetsnätet skall i alla delar uppfylla kraven enligt SS-EN Nätet skall vara hierarkiskt uppbyggt som en fysisk stjärna. - Kablar skall vara oskarvade mellan platsuttag och korskoppling. Alla kablar skall anslutas i respektive panel/plint/fördelning.

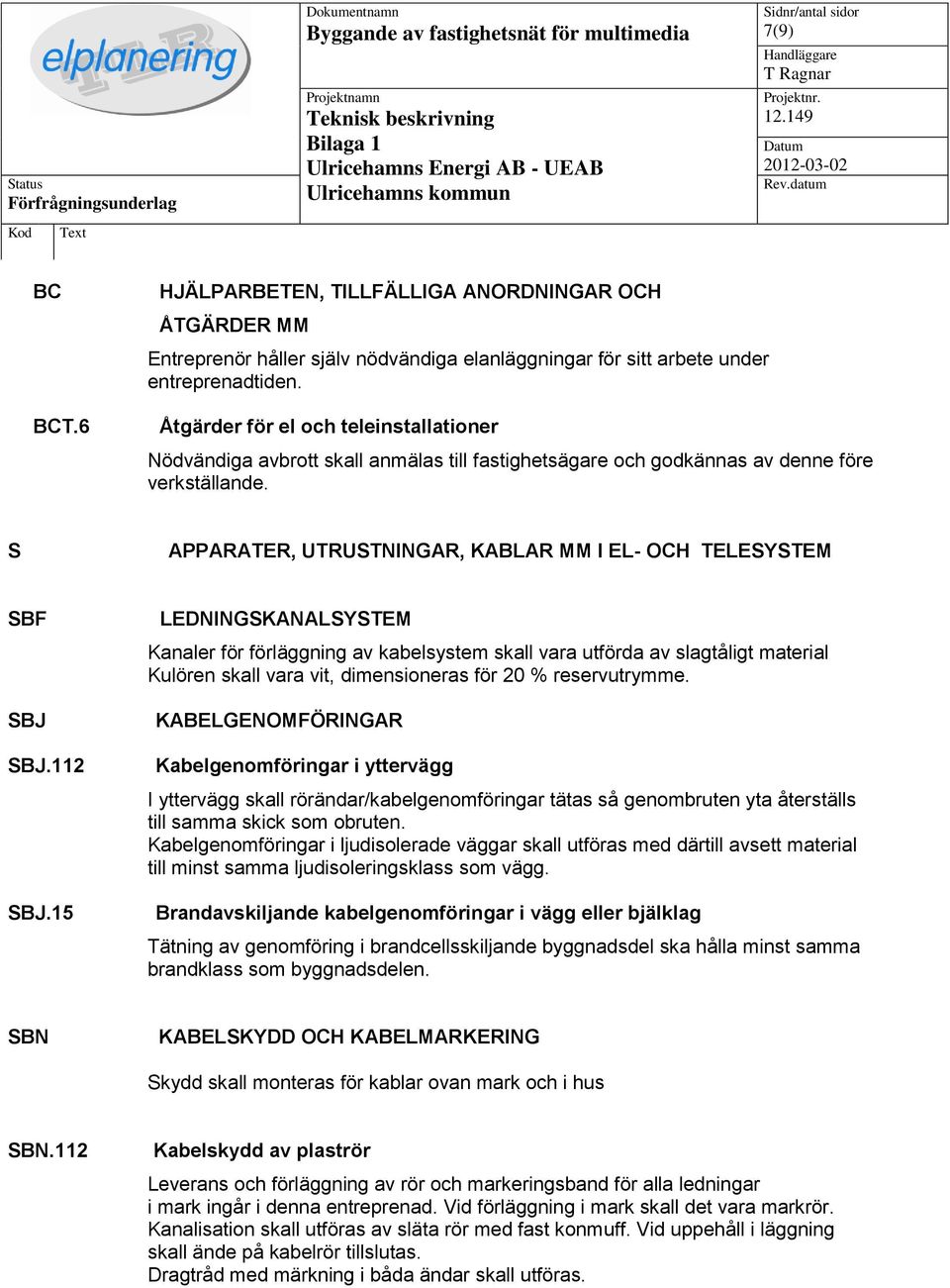

7 7(9) BC BCT.6 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER MM Entreprenör håller själv nödvändiga elanläggningar för sitt arbete under entreprenadtiden. Åtgärder för el och teleinstallationer Nödvändiga avbrott skall anmälas till fastighetsägare och godkännas av denne före verkställande. S APPARATER, UTRUSTNINGAR, KABLAR MM I EL- OCH TELESYSTEM SBF SBJ SBJ.112 SBJ.15 LEDNINGSKANALSYSTEM Kanaler för förläggning av kabelsystem skall vara utförda av slagtåligt material Kulören skall vara vit, dimensioneras för 20 % reservutrymme. KABELGENOMFÖRINGAR Kabelgenomföringar i yttervägg I yttervägg skall rörändar/kabelgenomföringar tätas så genombruten yta återställs till samma skick som obruten. Kabelgenomföringar i ljudisolerade väggar skall utföras med därtill avsett material till minst samma ljudisoleringsklass som vägg. Brandavskiljande kabelgenomföringar i vägg eller bjälklag Tätning av genomföring i brandcellsskiljande byggnadsdel ska hålla minst samma brandklass som byggnadsdelen. SBN KABELSKYDD OCH KABELMARKERING Skydd skall monteras för kablar ovan mark och i hus SBN.112 Kabelskydd av plaströr Leverans och förläggning av rör och markeringsband för alla ledningar i mark ingår i denna entreprenad. Vid förläggning i mark skall det vara markrör. Kanalisation skall utföras av släta rör med fast konmuff. Vid uppehåll i läggning skall ände på kabelrör tillslutas. Dragtråd med märkning i båda ändar skall utföras.

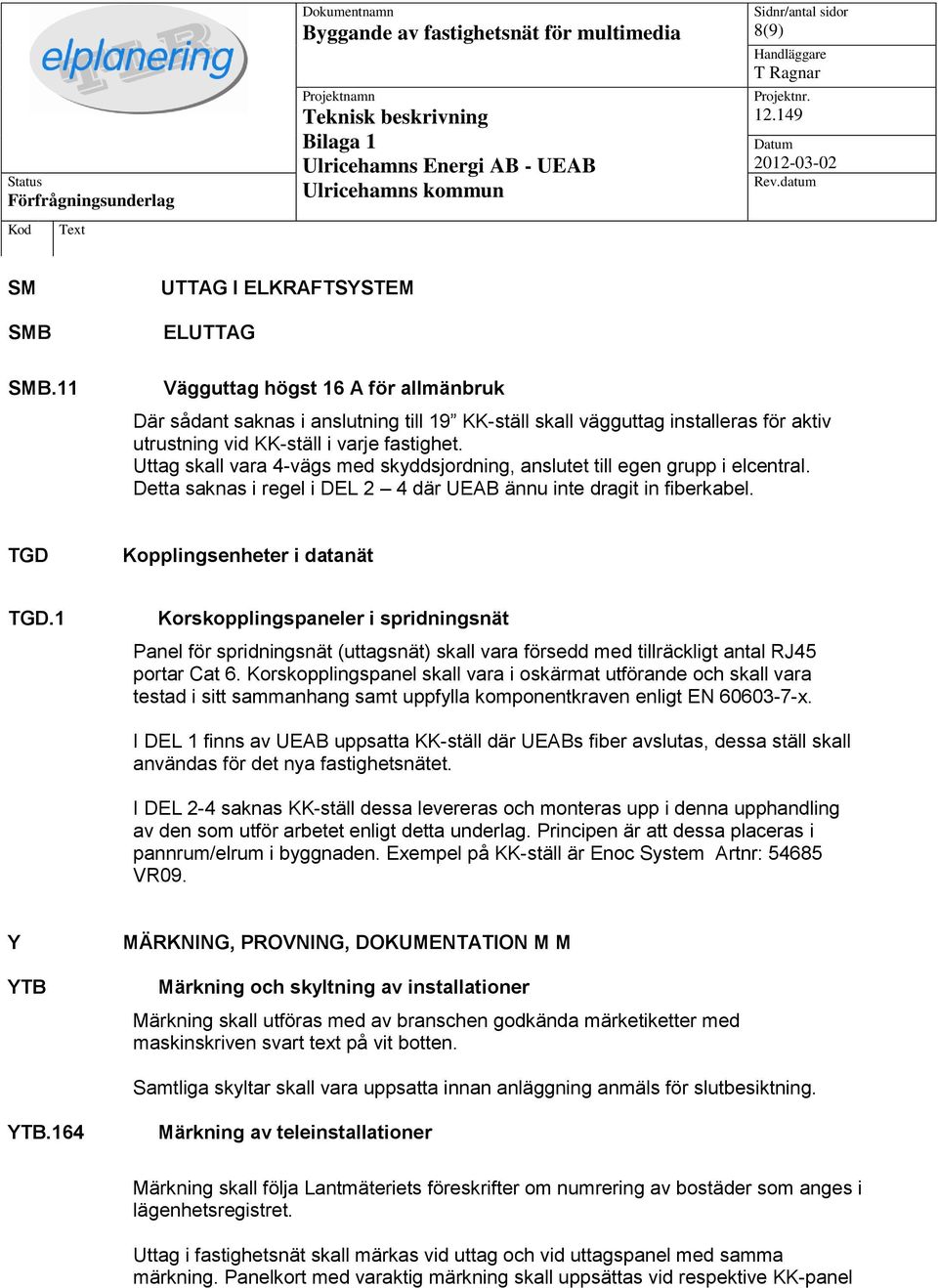

8 8(9) SM SMB SMB.11 UTTAG I ELKRAFTSYSTEM ELUTTAG Vägguttag högst 16 A för allmänbruk Där sådant saknas i anslutning till 19 KK-ställ skall vägguttag installeras för aktiv utrustning vid KK-ställ i varje fastighet. Uttag skall vara 4-vägs med skyddsjordning, anslutet till egen grupp i elcentral. Detta saknas i regel i DEL 2 4 där UEAB ännu inte dragit in fiberkabel. TGD Kopplingsenheter i datanät TGD.1 Korskopplingspaneler i spridningsnät Panel för spridningsnät (uttagsnät) skall vara försedd med tillräckligt antal RJ45 portar Cat 6. Korskopplingspanel skall vara i oskärmat utförande och skall vara testad i sitt sammanhang samt uppfylla komponentkraven enligt EN x. I DEL 1 finns av UEAB uppsatta KK-ställ där UEABs fiber avslutas, dessa ställ skall användas för det nya fastighetsnätet. I DEL 2-4 saknas KK-ställ dessa levereras och monteras upp i denna upphandling av den som utför arbetet enligt detta underlag. Principen är att dessa placeras i pannrum/elrum i byggnaden. Exempel på KK-ställ är Enoc System Artnr: VR09. Y YTB MÄRKNING, PROVNING, DOKUMENTATION M M Märkning och skyltning av installationer Märkning skall utföras med av branschen godkända märketiketter med maskinskriven svart text på vit botten. Samtliga skyltar skall vara uppsatta innan anläggning anmäls för slutbesiktning. YTB.164 Märkning av teleinstallationer Märkning skall följa Lantmäteriets föreskrifter om numrering av bostäder som anges i lägenhetsregistret. Uttag i fastighetsnät skall märkas vid uttag och vid uttagspanel med samma märkning. Panelkort med varaktig märkning skall uppsättas vid respektive KK-panel

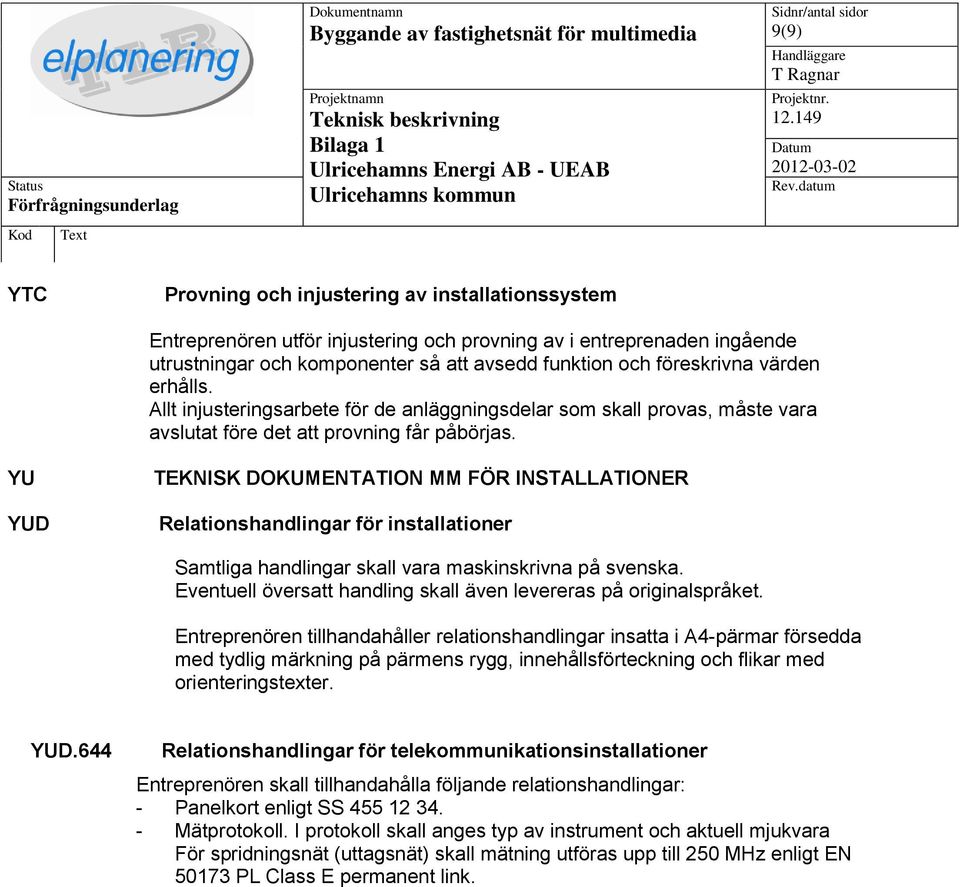

9 9(9) YTC Provning och injustering av installationssystem Entreprenören utför injustering och provning av i entreprenaden ingående utrustningar och komponenter så att avsedd funktion och föreskrivna värden erhålls. Allt injusteringsarbete för de anläggningsdelar som skall provas, måste vara avslutat före det att provning får påbörjas. YU YUD TEKNISK DOKUMENTATION MM FÖR INSTALLATIONER Relationshandlingar för installationer Samtliga handlingar skall vara maskinskrivna på svenska. Eventuell översatt handling skall även levereras på originalspråket. Entreprenören tillhandahåller relationshandlingar insatta i A4-pärmar försedda med tydlig märkning på pärmens rygg, innehållsförteckning och flikar med orienteringstexter. YUD.644 Relationshandlingar för telekommunikationsinstallationer Entreprenören skall tillhandahålla följande relationshandlingar: - Panelkort enligt SS Mätprotokoll. I protokoll skall anges typ av instrument och aktuell mjukvara För spridningsnät (uttagsnät) skall mätning utföras upp till 250 MHz enligt EN PL Class E permanent link.
