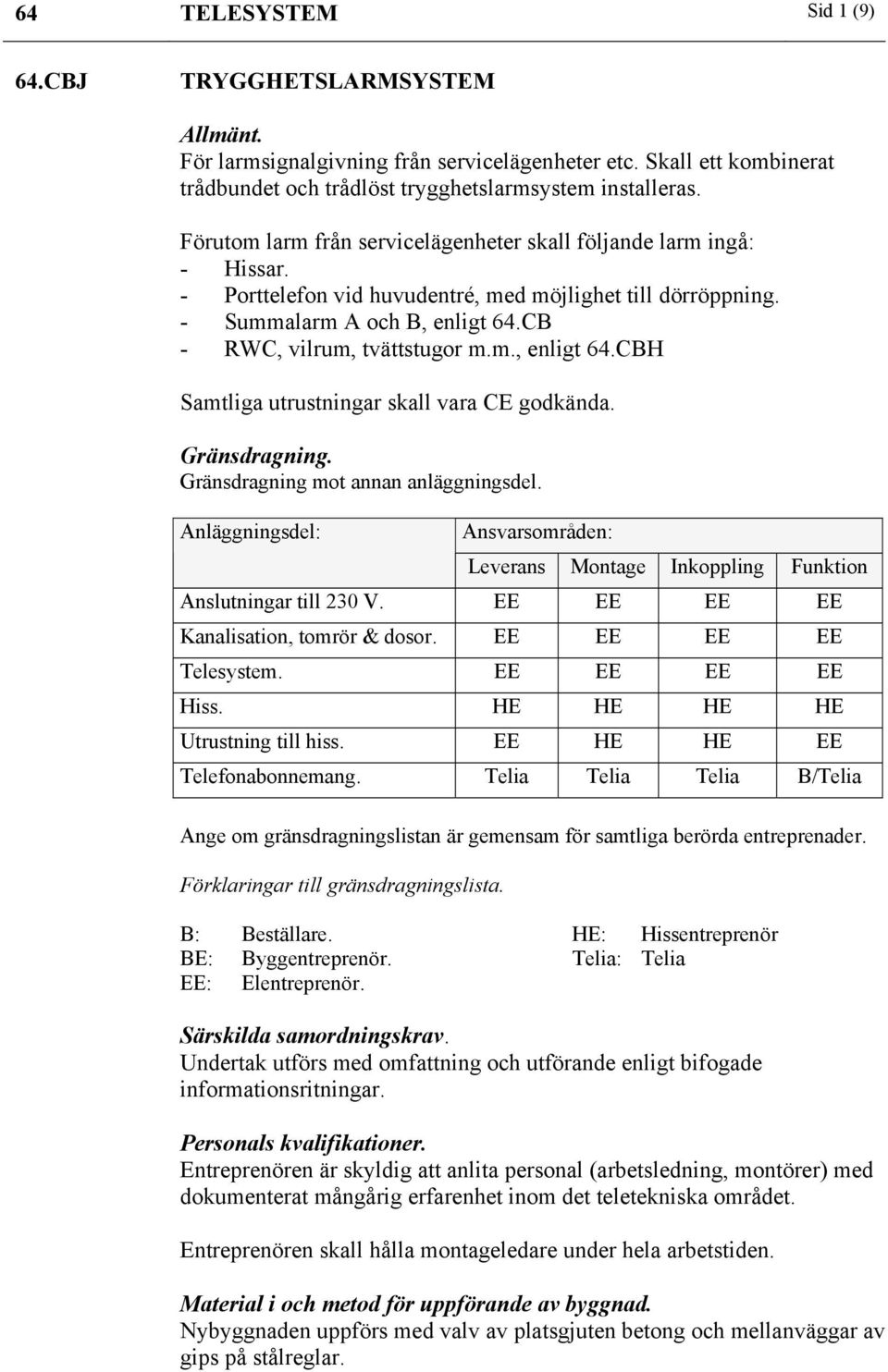

1 64 TELESYSTEM Sid 1 (9) 64.CBJ TRYGGHETSLARMSYSTEM Allmänt. För larmsignalgivning från servicelägenheter etc. Skall ett kombinerat trådbundet och trådlöst trygghetslarmsystem installeras. Förutom larm från servicelägenheter skall följande larm ingå: - Hissar. - Porttelefon vid huvudentré, med möjlighet till dörröppning. - Summalarm A och B, enligt 64.CB - RWC, vilrum, tvättstugor m.m., enligt 64.CBH Samtliga utrustningar skall vara CE godkända. Gränsdragning. Gränsdragning mot annan anläggningsdel. Anläggningsdel: Ansvarsområden: Leverans Montage Inkoppling Funktion Anslutningar till 230 V. EE EE EE EE Kanalisation, tomrör & dosor. EE EE EE EE Telesystem. EE EE EE EE Hiss. HE HE HE HE Utrustning till hiss. EE HE HE EE Telefonabonnemang. Telia Telia Telia B/Telia Ange om gränsdragningslistan är gemensam för samtliga berörda entreprenader. Förklaringar till gränsdragningslista. B: Beställare. HE: Hissentreprenör BE: Byggentreprenör. Telia: Telia EE: Elentreprenör. Särskilda samordningskrav. Undertak utförs med omfattning och utförande enligt bifogade informationsritningar. Personals kvalifikationer. Entreprenören är skyldig att anlita personal (arbetsledning, montörer) med dokumenterat mångårig erfarenhet inom det teletekniska området. Entreprenören skall hålla montageledare under hela arbetstiden. Material i och metod för uppförande av byggnad. Nybyggnaden uppförs med valv av platsgjuten betong och mellanväggar av gips på stålreglar.

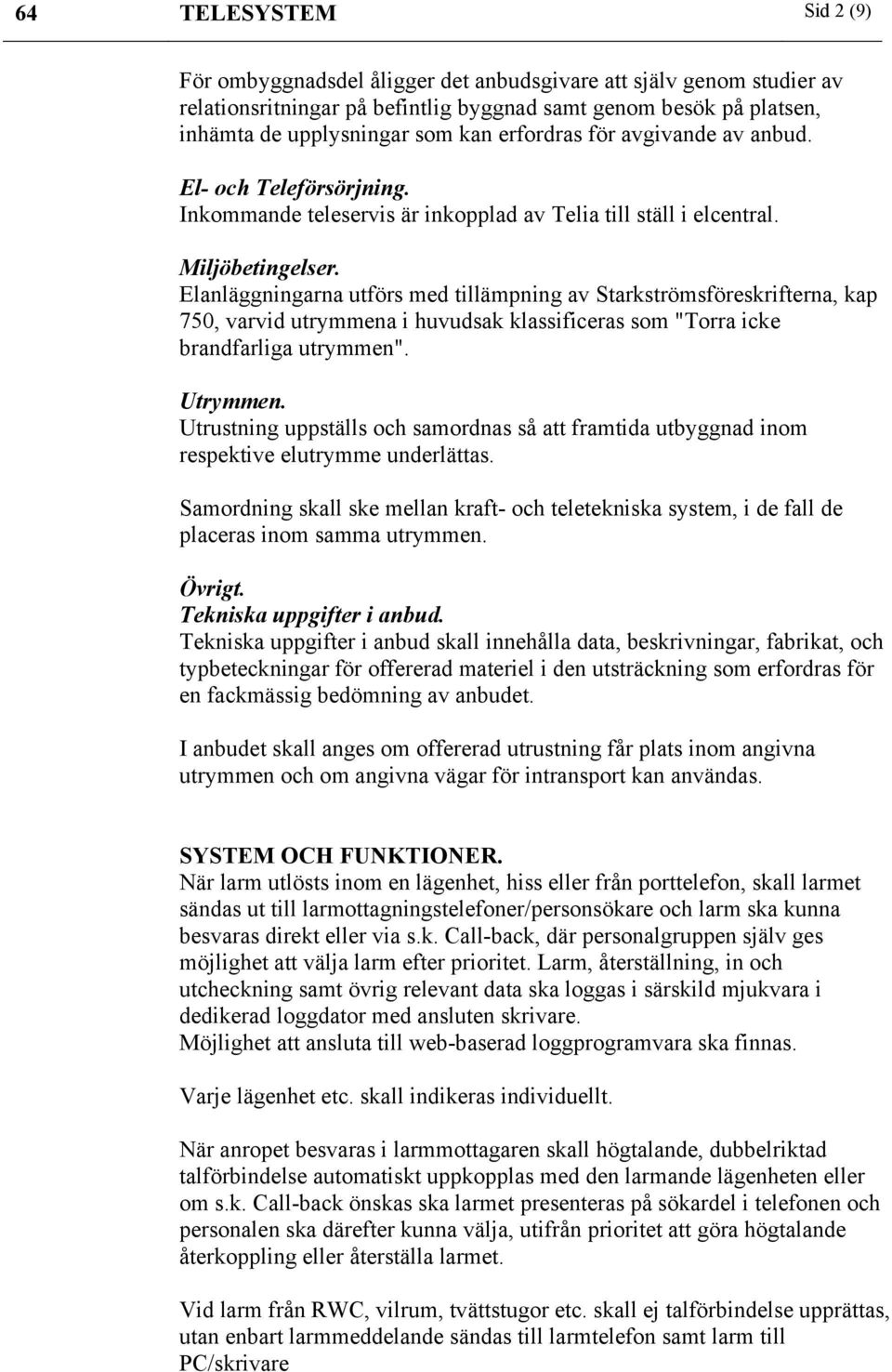

2 64 TELESYSTEM Sid 2 (9) För ombyggnadsdel åligger det anbudsgivare att själv genom studier av relationsritningar på befintlig byggnad samt genom besök på platsen, inhämta de upplysningar som kan erfordras för avgivande av anbud. El- och Teleförsörjning. Inkommande teleservis är inkopplad av Telia till ställ i elcentral. Miljöbetingelser. Elanläggningarna utförs med tillämpning av Starkströmsföreskrifterna, kap 750, varvid utrymmena i huvudsak klassificeras som "Torra icke brandfarliga utrymmen". Utrymmen. Utrustning uppställs och samordnas så att framtida utbyggnad inom respektive elutrymme underlättas. Samordning skall ske mellan kraft- och teletekniska system, i de fall de placeras inom samma utrymmen. Övrigt. Tekniska uppgifter i anbud. Tekniska uppgifter i anbud skall innehålla data, beskrivningar, fabrikat, och typbeteckningar för offererad materiel i den utsträckning som erfordras för en fackmässig bedömning av anbudet. I anbudet skall anges om offererad utrustning får plats inom angivna utrymmen och om angivna vägar för intransport kan användas. SYSTEM OCH FUNKTIONER. När larm utlösts inom en lägenhet, hiss eller från porttelefon, skall larmet sändas ut till larmottagningstelefoner/personsökare och larm ska kunna besvaras direkt eller via s.k. Call-back, där personalgruppen själv ges möjlighet att välja larm efter prioritet. Larm, återställning, in och utcheckning samt övrig relevant data ska loggas i särskild mjukvara i dedikerad loggdator med ansluten skrivare. Möjlighet att ansluta till web-baserad loggprogramvara ska finnas. Varje lägenhet etc. skall indikeras individuellt. När anropet besvaras i larmmottagaren skall högtalande, dubbelriktad talförbindelse automatiskt uppkopplas med den larmande lägenheten eller om s.k. Call-back önskas ska larmet presenteras på sökardel i telefonen och personalen ska därefter kunna välja, utifrån prioritet att göra högtalande återkoppling eller återställa larmet. Vid larm från RWC, vilrum, tvättstugor etc. skall ej talförbindelse upprättas, utan enbart larmmeddelande sändas till larmtelefon samt larm till PC/skrivare

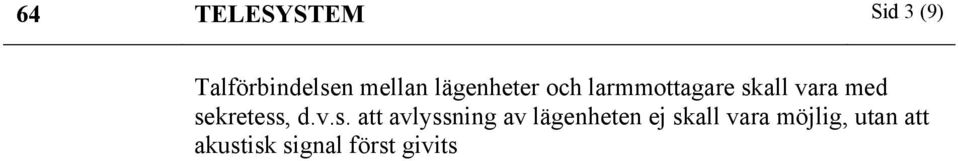

3 64 TELESYSTEM Sid 3 (9) Talförbindelsen mellan lägenheter och larmmottagare skall vara med sekretess, d.v.s. att avlyssning av lägenheten ej skall vara möjlig, utan att akustisk signal först givits

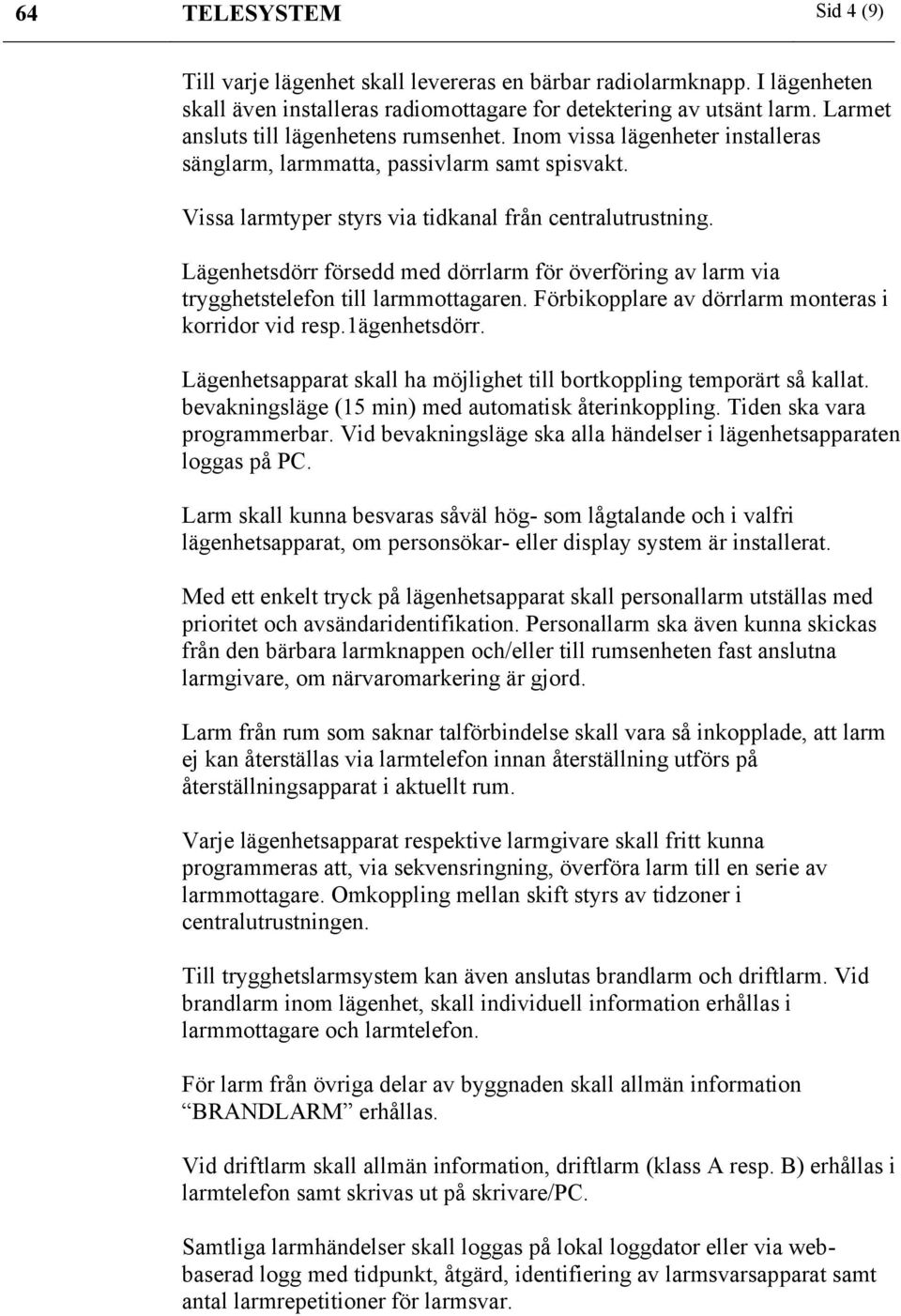

4 64 TELESYSTEM Sid 4 (9) Till varje lägenhet skall levereras en bärbar radiolarmknapp. I lägenheten skall även installeras radiomottagare for detektering av utsänt larm. Larmet ansluts till lägenhetens rumsenhet. Inom vissa lägenheter installeras sänglarm, larmmatta, passivlarm samt spisvakt. Vissa larmtyper styrs via tidkanal från centralutrustning. Lägenhetsdörr försedd med dörrlarm för överföring av larm via trygghetstelefon till larmmottagaren. Förbikopplare av dörrlarm monteras i korridor vid resp.1ägenhetsdörr. Lägenhetsapparat skall ha möjlighet till bortkoppling temporärt så kallat. bevakningsläge (15 min) med automatisk återinkoppling. Tiden ska vara programmerbar. Vid bevakningsläge ska alla händelser i lägenhetsapparaten loggas på PC. Larm skall kunna besvaras såväl hög- som lågtalande och i valfri lägenhetsapparat, om personsökar- eller display system är installerat. Med ett enkelt tryck på lägenhetsapparat skall personallarm utställas med prioritet och avsändaridentifikation. Personallarm ska även kunna skickas från den bärbara larmknappen och/eller till rumsenheten fast anslutna larmgivare, om närvaromarkering är gjord. Larm från rum som saknar talförbindelse skall vara så inkopplade, att larm ej kan återställas via larmtelefon innan återställning utförs på återställningsapparat i aktuellt rum. Varje lägenhetsapparat respektive larmgivare skall fritt kunna programmeras att, via sekvensringning, överföra larm till en serie av larmmottagare. Omkoppling mellan skift styrs av tidzoner i centralutrustningen. Till trygghetslarmsystem kan även anslutas brandlarm och driftlarm. Vid brandlarm inom lägenhet, skall individuell information erhållas i larmmottagare och larmtelefon. För larm från övriga delar av byggnaden skall allmän information BRANDLARM erhållas. Vid driftlarm skall allmän information, driftlarm (klass A resp. B) erhållas i larmtelefon samt skrivas ut på skrivare/pc. Samtliga larmhändelser skall loggas på lokal loggdator eller via webbaserad logg med tidpunkt, åtgärd, identifiering av larmsvarsapparat samt antal larmrepetitioner för larmsvar.

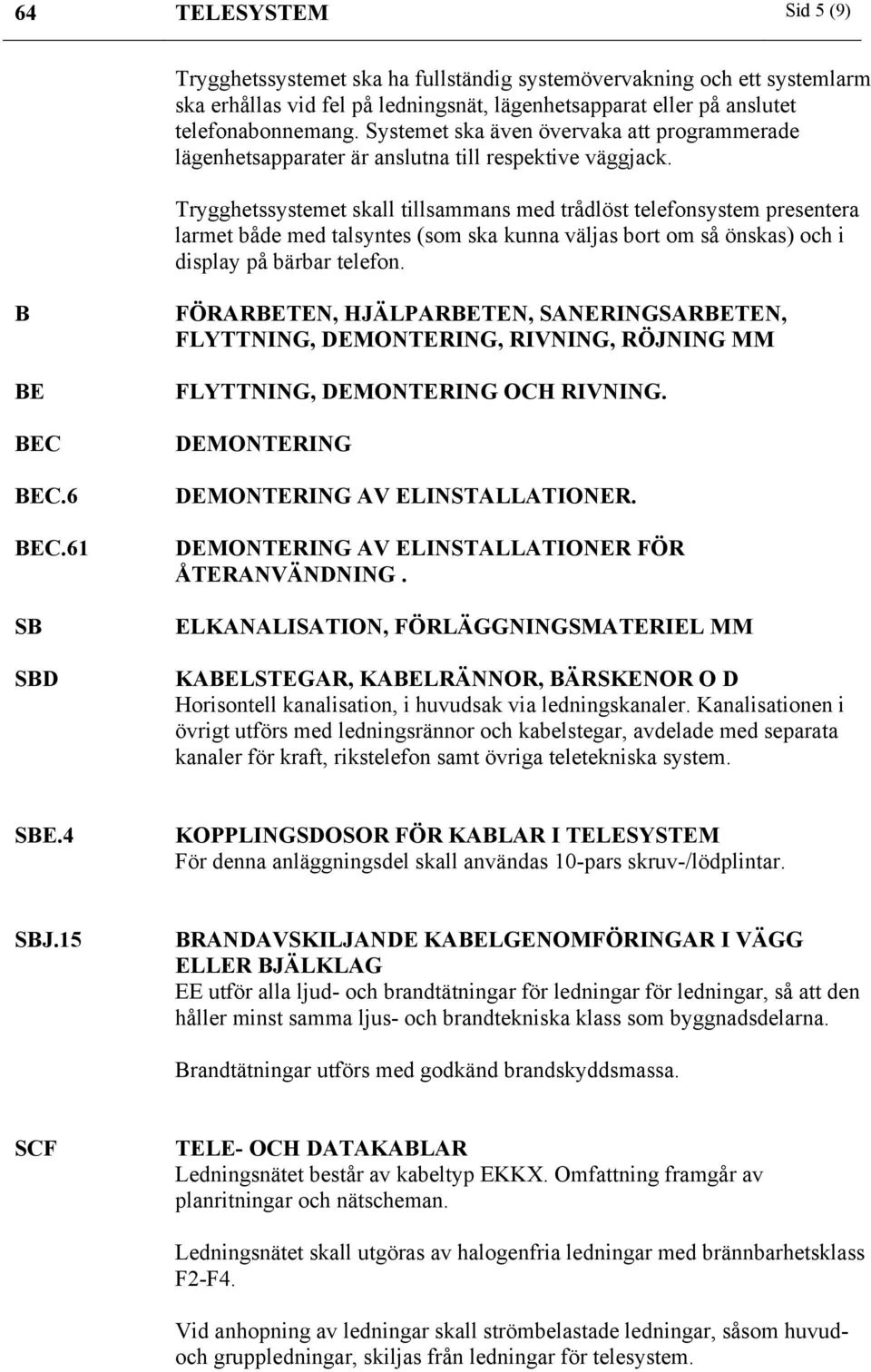

5 64 TELESYSTEM Sid 5 (9) Trygghetssystemet ska ha fullständig systemövervakning och ett systemlarm ska erhållas vid fel på ledningsnät, lägenhetsapparat eller på anslutet telefonabonnemang. Systemet ska även övervaka att programmerade lägenhetsapparater är anslutna till respektive väggjack. Trygghetssystemet skall tillsammans med trådlöst telefonsystem presentera larmet både med talsyntes (som ska kunna väljas bort om så önskas) och i display på bärbar telefon. B BE BEC BEC.6 BEC.61 SB SBD FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM FLYTTNING, DEMONTERING OCH RIVNING. DEMONTERING DEMONTERING AV ELINSTALLATIONER. DEMONTERING AV ELINSTALLATIONER FÖR ÅTERANVÄNDNING. ELKANALISATION, FÖRLÄGGNINGSMATERIEL MM KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D Horisontell kanalisation, i huvudsak via ledningskanaler. Kanalisationen i övrigt utförs med ledningsrännor och kabelstegar, avdelade med separata kanaler för kraft, rikstelefon samt övriga teletekniska system. SBE.4 KOPPLINGSDOSOR FÖR KABLAR I TELESYSTEM För denna anläggningsdel skall användas 10-pars skruv-/lödplintar. SBJ.15 BRANDAVSKILJANDE KABELGENOMFÖRINGAR I VÄGG ELLER BJÄLKLAG EE utför alla ljud- och brandtätningar för ledningar för ledningar, så att den håller minst samma ljus- och brandtekniska klass som byggnadsdelarna. Brandtätningar utförs med godkänd brandskyddsmassa. SCF TELE- OCH DATAKABLAR Ledningsnätet består av kabeltyp EKKX. Omfattning framgår av planritningar och nätscheman. Ledningsnätet skall utgöras av halogenfria ledningar med brännbarhetsklass F2-F4. Vid anhopning av ledningar skall strömbelastade ledningar, såsom huvudoch gruppledningar, skiljas från ledningar för telesystem.

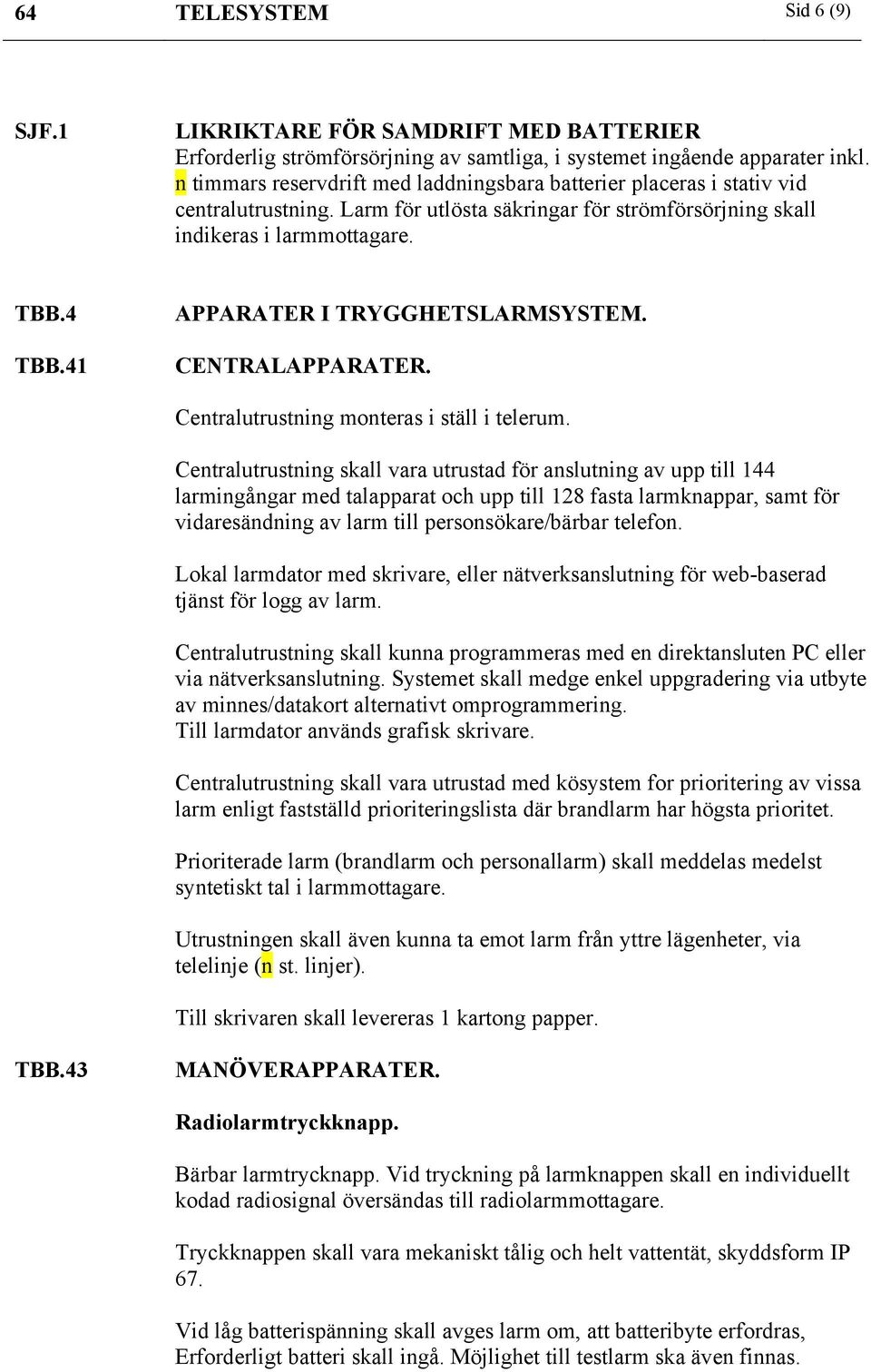

6 64 TELESYSTEM Sid 6 (9) SJF.1 LIKRIKTARE FÖR SAMDRIFT MED BATTERIER Erforderlig strömförsörjning av samtliga, i systemet ingående apparater inkl. n timmars reservdrift med laddningsbara batterier placeras i stativ vid centralutrustning. Larm för utlösta säkringar för strömförsörjning skall indikeras i larmmottagare. TBB.4 TBB.41 APPARATER I TRYGGHETSLARMSYSTEM. CENTRALAPPARATER. Centralutrustning monteras i ställ i telerum. Centralutrustning skall vara utrustad för anslutning av upp till 144 larmingångar med talapparat och upp till 128 fasta larmknappar, samt för vidaresändning av larm till personsökare/bärbar telefon. Lokal larmdator med skrivare, eller nätverksanslutning för web-baserad tjänst för logg av larm. Centralutrustning skall kunna programmeras med en direktansluten PC eller via nätverksanslutning. Systemet skall medge enkel uppgradering via utbyte av minnes/datakort alternativt omprogrammering. Till larmdator används grafisk skrivare. Centralutrustning skall vara utrustad med kösystem for prioritering av vissa larm enligt fastställd prioriteringslista där brandlarm har högsta prioritet. Prioriterade larm (brandlarm och personallarm) skall meddelas medelst syntetiskt tal i larmmottagare. Utrustningen skall även kunna ta emot larm från yttre lägenheter, via telelinje (n st. linjer). Till skrivaren skall levereras 1 kartong papper. TBB.43 MANÖVERAPPARATER. Radiolarmtryckknapp. Bärbar larmtrycknapp. Vid tryckning på larmknappen skall en individuellt kodad radiosignal översändas till radiolarmmottagare. Tryckknappen skall vara mekaniskt tålig och helt vattentät, skyddsform IP 67. Vid låg batterispänning skall avges larm om, att batteribyte erfordras, Erforderligt batteri skall ingå. Möjlighet till testlarm ska även finnas.

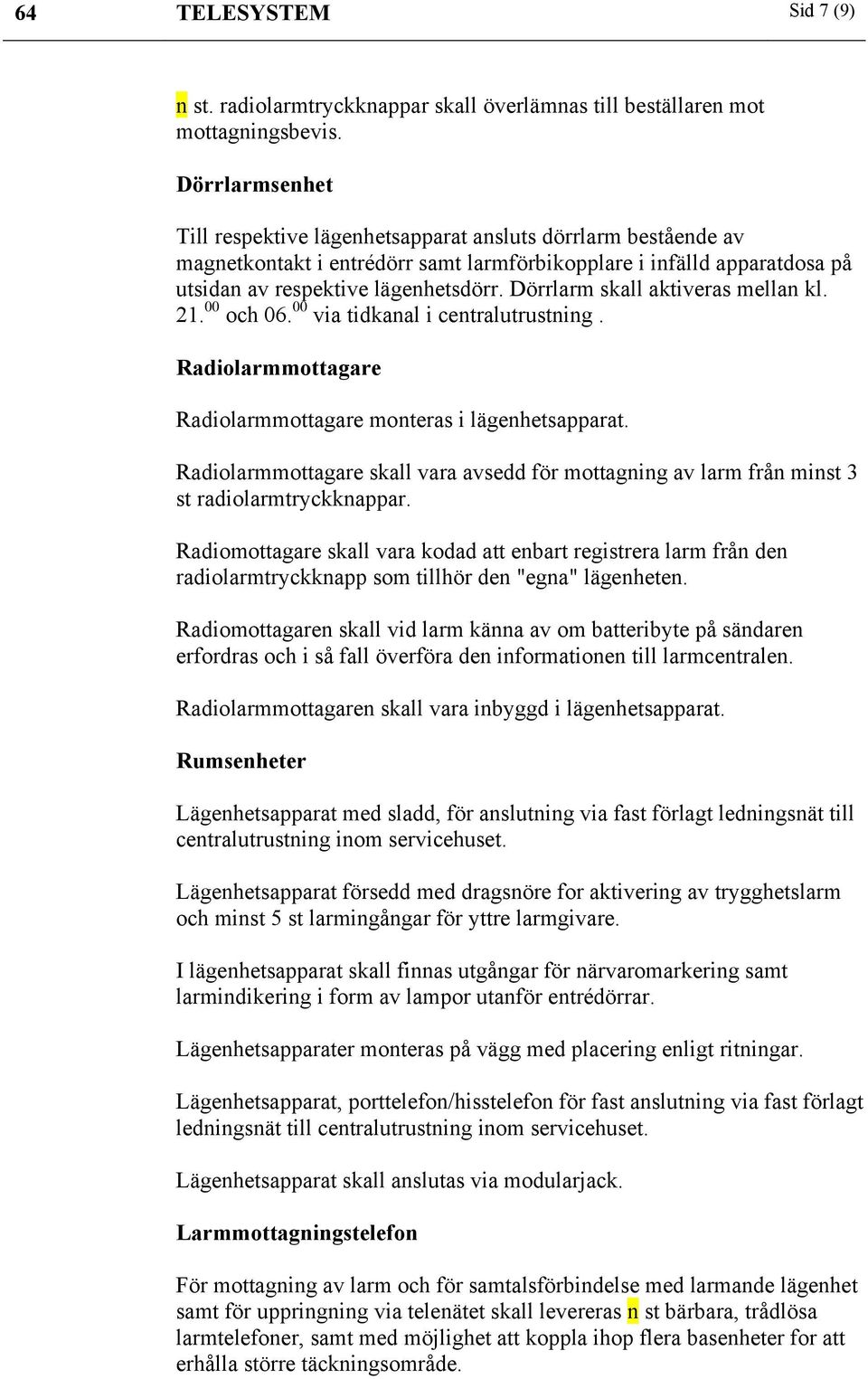

7 64 TELESYSTEM Sid 7 (9) n st. radiolarmtryckknappar skall överlämnas till beställaren mot mottagningsbevis. Dörrlarmsenhet Till respektive lägenhetsapparat ansluts dörrlarm bestående av magnetkontakt i entrédörr samt larmförbikopplare i infälld apparatdosa på utsidan av respektive lägenhetsdörr. Dörrlarm skall aktiveras mellan kl och via tidkanal i centralutrustning. Radiolarmmottagare Radiolarmmottagare monteras i lägenhetsapparat. Radiolarmmottagare skall vara avsedd för mottagning av larm från minst 3 st radiolarmtryckknappar. Radiomottagare skall vara kodad att enbart registrera larm från den radiolarmtryckknapp som tillhör den "egna" lägenheten. Radiomottagaren skall vid larm känna av om batteribyte på sändaren erfordras och i så fall överföra den informationen till larmcentralen. Radiolarmmottagaren skall vara inbyggd i lägenhetsapparat. Rumsenheter Lägenhetsapparat med sladd, för anslutning via fast förlagt ledningsnät till centralutrustning inom servicehuset. Lägenhetsapparat försedd med dragsnöre for aktivering av trygghetslarm och minst 5 st larmingångar för yttre larmgivare. I lägenhetsapparat skall finnas utgångar för närvaromarkering samt larmindikering i form av lampor utanför entrédörrar. Lägenhetsapparater monteras på vägg med placering enligt ritningar. Lägenhetsapparat, porttelefon/hisstelefon för fast anslutning via fast förlagt ledningsnät till centralutrustning inom servicehuset. Lägenhetsapparat skall anslutas via modularjack. Larmmottagningstelefon För mottagning av larm och för samtalsförbindelse med larmande lägenhet samt för uppringning via telenätet skall levereras n st bärbara, trådlösa larmtelefoner, samt med möjlighet att koppla ihop flera basenheter for att erhålla större täckningsområde.

8 64 TELESYSTEM Sid 8 (9) Larmtelefon skall vara försedd med erforderliga funktioner, display och laddningsbara batterier. Till respektive telefon levereras laddningsfack för laddning av batterier. Bärbar telefon skall ha fullgod täckning inom samtliga utrymmen i byggnaden. Larmmottagningstelefoner skall överlämnas till beställaren mot mottagningsbevis. Möjlighet till överfallsfunktion ska finnas i larmmottagningstelefon. Före utplacering av basstationer skall erforderliga mätningar utföras. Basstationer och laddningsfack ansluts till UPS för centralutrustningar. Y YTB.1643 YTB.264 YTC.164 YTC.264 YU YUD.64 MÄRKNING, PROVNING, DOKUMENTATION M.M. MÄRKNING AV PLATSUTRUSTNINGAR I TELEINSTALLATIONER SKYLTNING FÖR TELEINSTALLATIONER PROVNING AV TELESYSTEM INJUSTERING AV TELESYSTEM TEKNISK DOKUMENTATION MM FÖR INSTALLATIONER All teknisk dokumentation skall levereras insatta i pärmar. Pärmar skall vara med trärygg, samt försedda med register och innehållsförteckning. RELATIONSHANDLINGAR FÖR TELEINSTALLATIONER Följande handlingar skall tillhandahållas: Monteringsritningar över ställ o dyl. Plintkort. Förbindningsschema. Blockschema. YUH.64 DRIFTINSTRUKTIONER FÖR TELEINSTALLATIONER Följande instruktioner skall tillhandahållas: Tillverkarens skötselinstruktioner och skötselrutiner för utrustning bör medfölja. Handhavandeinstruktioner för centralutrustningar samt apparater som kräver särskild instruktion. Driftinstruktioner levereras i 2 exemplar som överlämnas vid slutbesiktning.

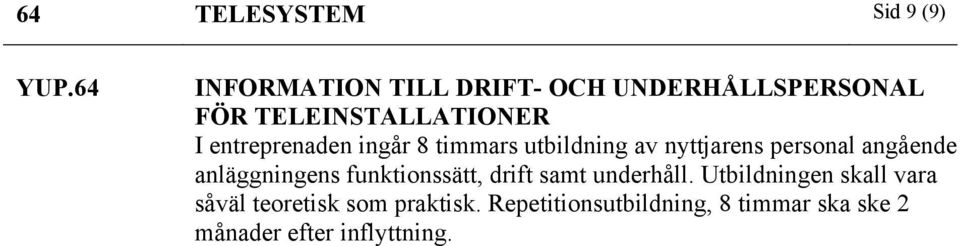

9 64 TELESYSTEM Sid 9 (9) YUP.64 INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL FÖR TELEINSTALLATIONER I entreprenaden ingår 8 timmars utbildning av nyttjarens personal angående anläggningens funktionssätt, drift samt underhåll. Utbildningen skall vara såväl teoretisk som praktisk. Repetitionsutbildning, 8 timmar ska ske 2 månader efter inflyttning.
