Projekteringsanvisning. Internsystem Camillo Från version 4.5

Transkript

1 Från version 4.5

2 Camillo internsystem uppfyller EU:s direktiv för CE-märkning. Camillo är ett registrerat varumärke. Camillo version 4.5. Rätt till ändringar förbehålles Tunstall AB, Art.nr. 64WSE005

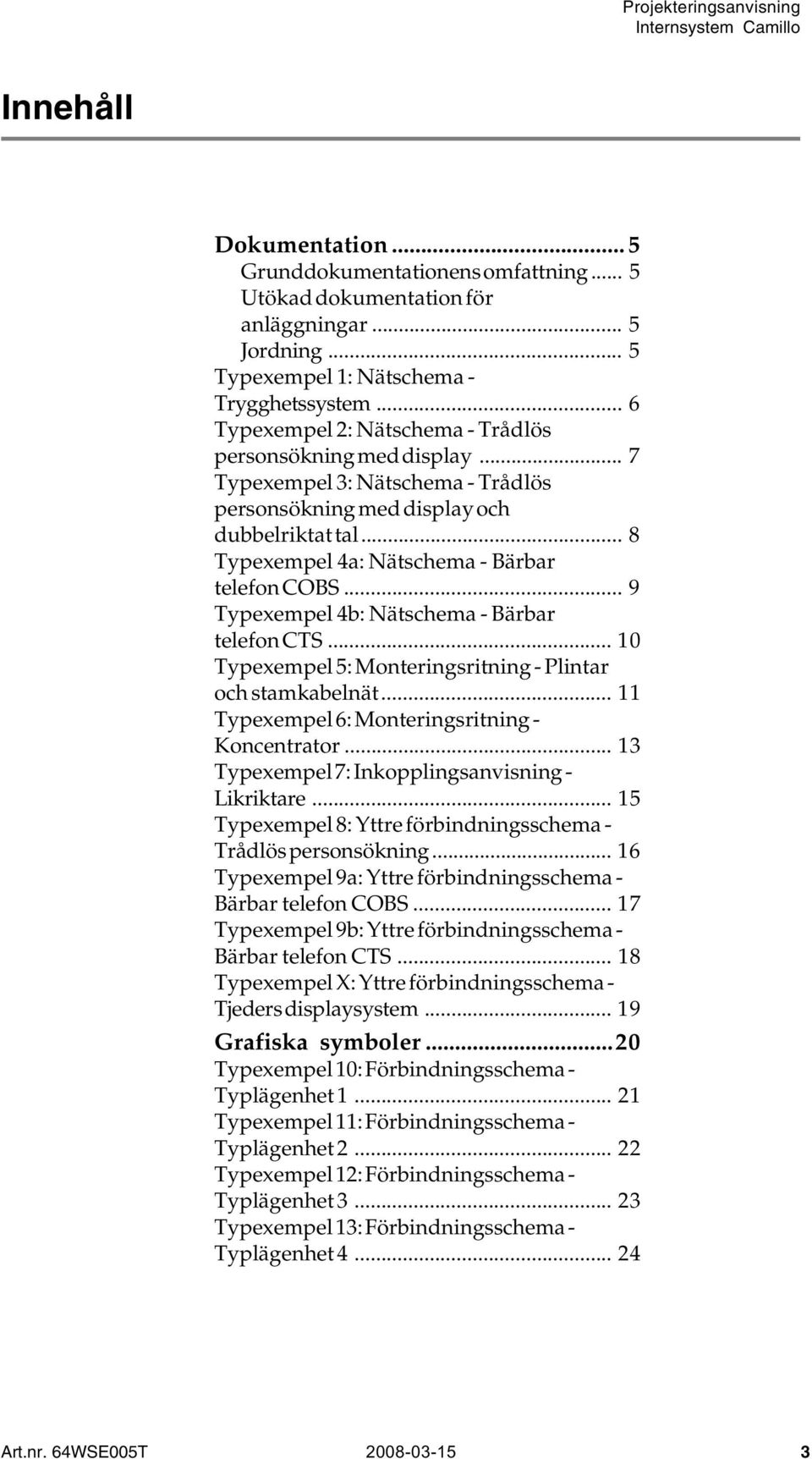

3 Innehåll Dokumentation... 5 Grunddokumentationens omfattning... 5 Utökad dokumentation för anläggningar... 5 Jordning... 5 Typexempel 1: Nätschema - Trygghetssystem... 6 Typexempel 2: Nätschema - Trådlös personsökning med display... 7 Typexempel 3: Nätschema - Trådlös personsökning med display och dubbelriktat tal... 8 Typexempel 4a: Nätschema - Bärbar telefon COBS... 9 Typexempel 4b: Nätschema - Bärbar telefon CTS Typexempel 5: Monteringsritning - Plintar och stamkabelnät Typexempel 6: Monteringsritning - Koncentrator Typexempel 7: Inkopplingsanvisning - Likriktare Typexempel 8: Yttre förbindningsschema - Trådlös personsökning Typexempel 9a: Yttre förbindningsschema - Bärbar telefon COBS Typexempel 9b: Yttre förbindningsschema - Bärbar telefon CTS Typexempel X: Yttre förbindningsschema - Tjeders displaysystem Grafiska symboler...20 Typexempel 10: Förbindningsschema - Typlägenhet Typexempel 11: Förbindningsschema - Typlägenhet Typexempel 12: Förbindningsschema - Typlägenhet Typexempel 13: Förbindningsschema - Typlägenhet Art.nr. 64WSE005T

4 Typexempel 14: Förbindningsschema - Typlägenhet Typexempel 15: Förbindningsschema - Typlägenhet Typexempel 16: Förbindningsschema - Typlägenhet Typexempel 17: Förbindningsschema - Tvättstuga Typexempel 18: Förbindningsschema - Nödsignal RWC Typexempel 19: Förbindningsschema - Porttelefon (öppning via lägenhetsapparat) Typexempel 20: Förbindningsschema - Hisstelefon Typexempel 21: Förbindningsschema - Manöver/dörröppning Strömförsörjningsutrustning...33 Formel för Camillo lägenhetsapparater med radiomottagarkort Blankett: Plintkort Art.nr. 64WSE005T

5 Dokumentation För att internsystem Camillo ska kunna användas optimalt krävs olika typer av dokumentation beroende på respektive anläggnings typ, storlek och utformning. Denna dokumentation varierar och bör därför anpassas efter behov. Grunddokumentationens omfattning Bruksanvisning, installationsanvisning Skötselanvisning för batterier Programmeringsanvisning och programmeringsunderlag Utökad dokumentation för anläggningar Nätschema Ställförteckning Monteringsritning (komponentplacering i kopplingsställ) Plintkort Blockschema Yttre förbindningsschema Kopplingskort/Registreringstabell Provningsprotokoll Dessutom förekommer ofta en relationsritning i form av en renritad installationsritning som visar hur anläggningen är installerad i lokalerna. Jordning På grund av myndighetskrav ställs nu högre krav på hur jordning av system av detta slag ska utföras. För mer information hänvisas exempelvis till Telias jordningshandbok, handledning 1551-BZTA 10117; Potential utjämning/ jordning av elkraftanläggning, allmänt eller Installationsanvisning för internsystem Camillo. Art.nr. 64WSE005T

6 Typexempel 1: Nätschema - Trygghetssystem Nedanstående nätschema visar ett exempel där internsystem Camillo installerats i ett servicehus. Ledningsnätet för anläggningen är i huvudsak uppbyggd med kabel typ EKKX Art.nr. 64WSE005T

7 Typexempel 2: Nätschema - Trådlös personsökning med display Nedanstående nätschema visar ett exempel på personsökaranläggning med display. Art.nr. 64WSE

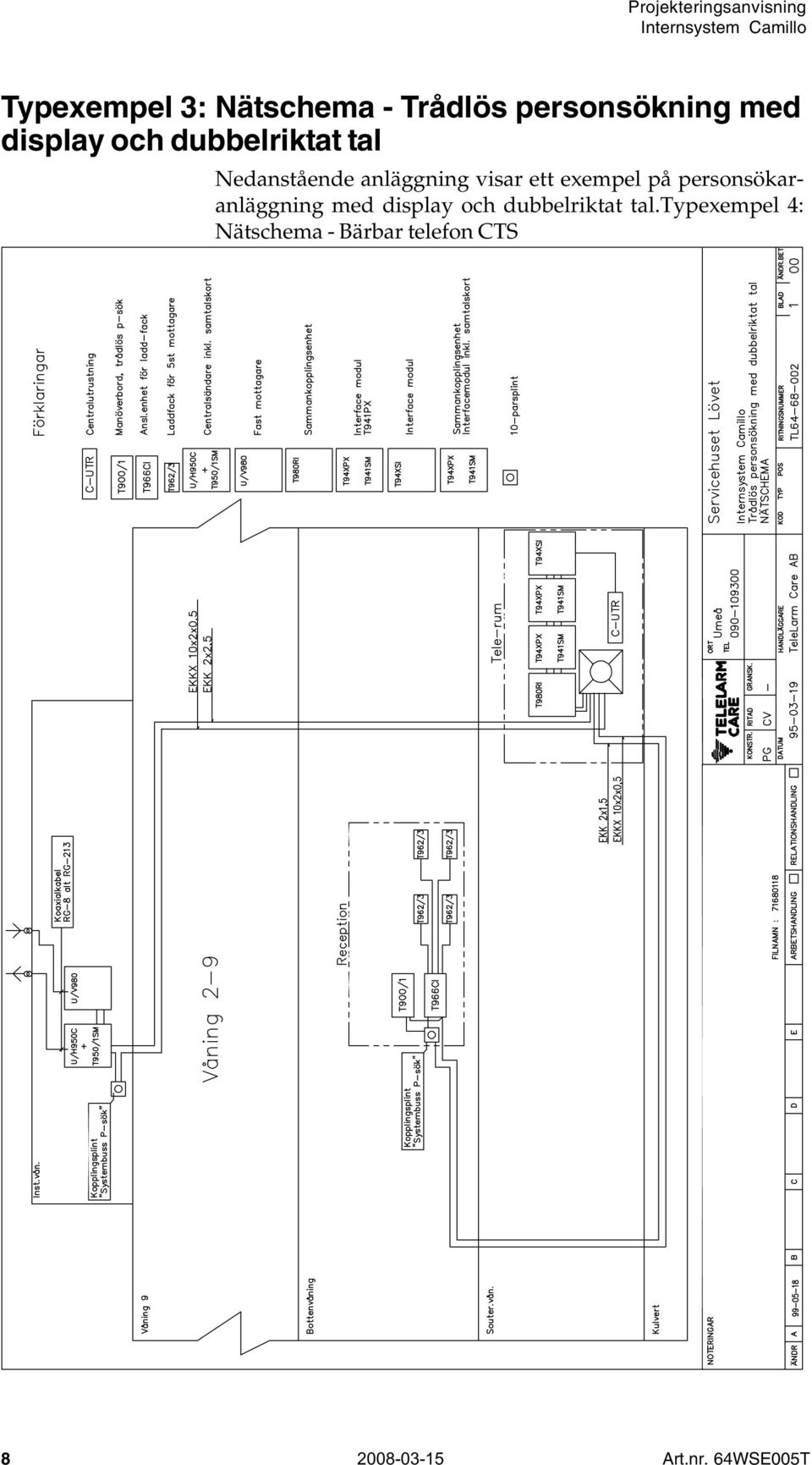

8 Typexempel 3: Nätschema - Trådlös personsökning med display och dubbelriktat tal Nedanstående anläggning visar ett exempel på personsökaranläggning med display och dubbelriktat tal.typexempel 4: Nätschema - Bärbar telefon CTS Art.nr. 64WSE005T

9 Typexempel 4a: Nätschema - Bärbar telefon COBS Nedanstående nätschema visar ett exempel på hur telefonsystemet COBS kan integreras med internsystem Camillo. Antalet basstationer och telefoner kan enkelt utökas. Art.nr. 64WSE005T

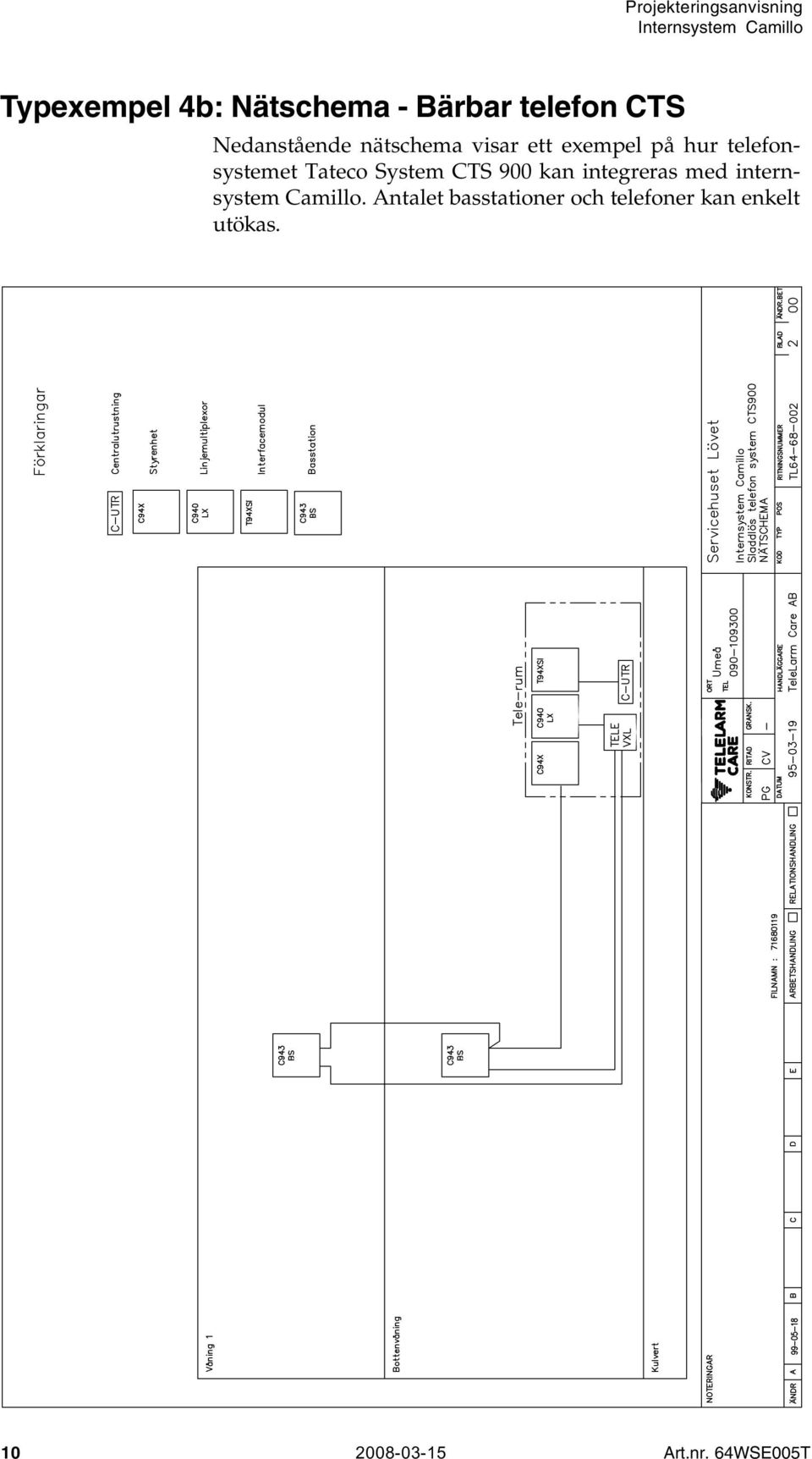

10 Typexempel 4b: Nätschema - Bärbar telefon CTS Nedanstående nätschema visar ett exempel på hur telefonsystemet Tateco System CTS 900 kan integreras med internsystem Camillo. Antalet basstationer och telefoner kan enkelt utökas Art.nr. 64WSE005T

11 Typexempel 5: Monteringsritning - Plintar och stamkabelnät Art.nr. 64WSE005T

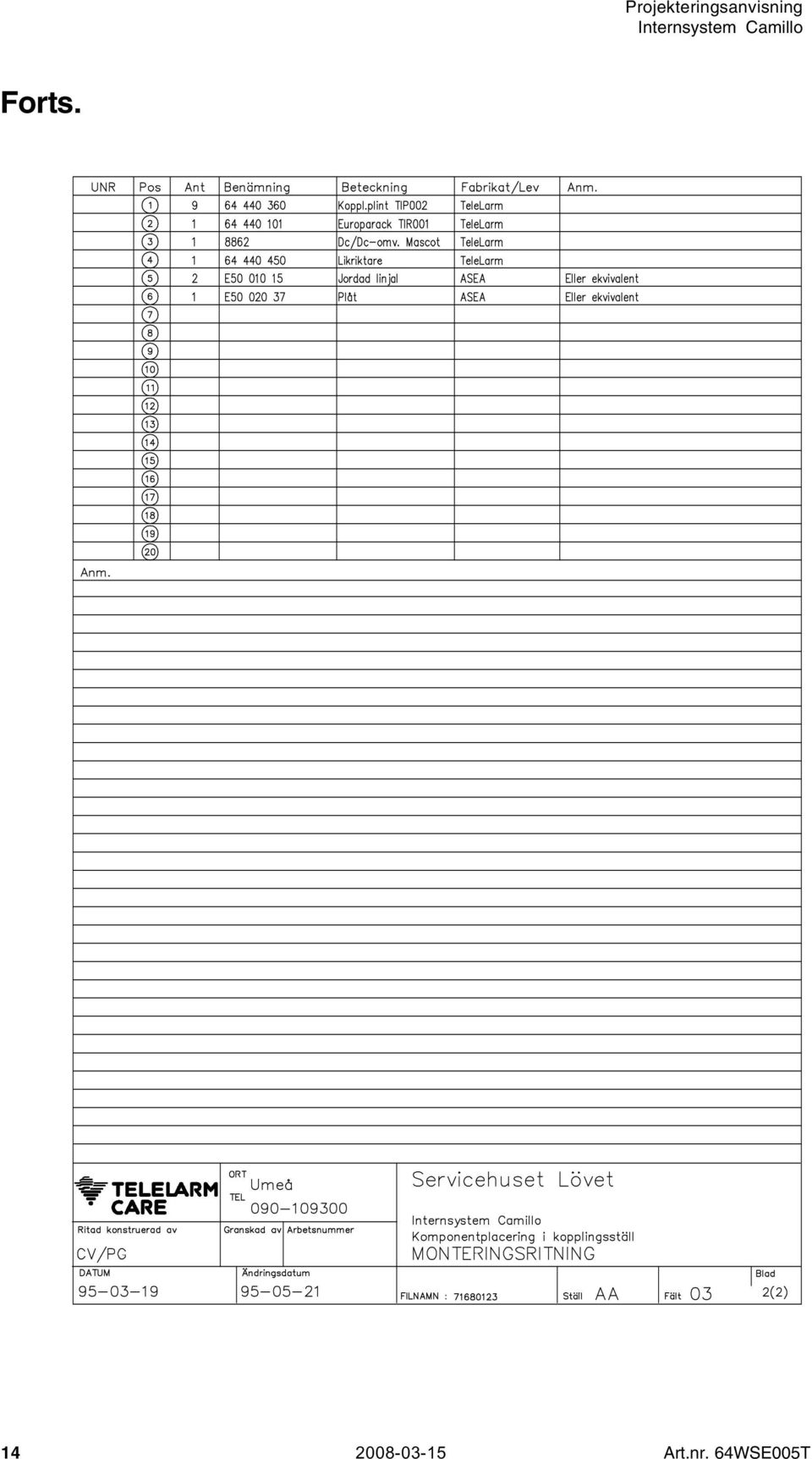

12 Forts Art.nr. 64WSE005T

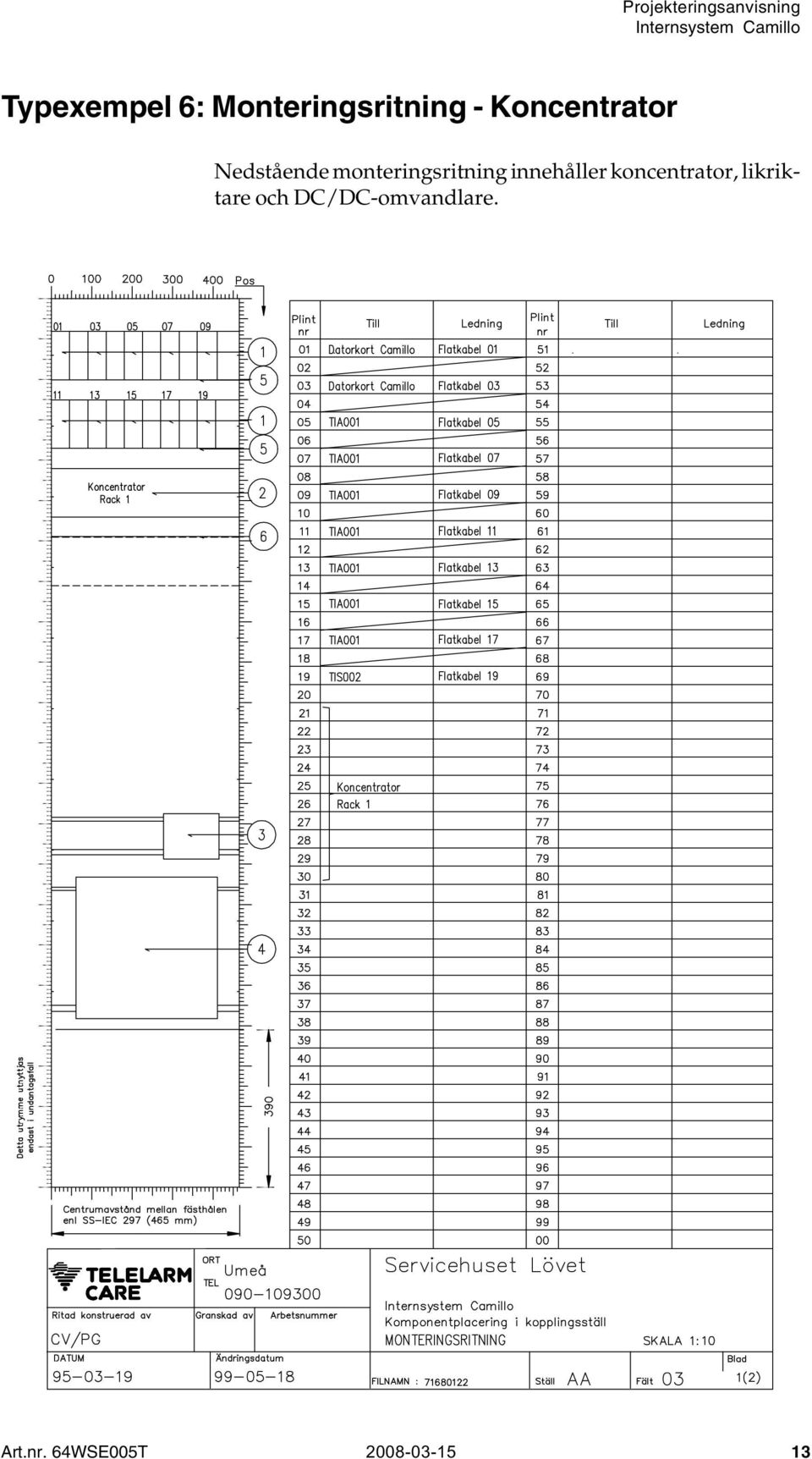

13 Typexempel 6: Monteringsritning - Koncentrator Nedstående monteringsritning innehåller koncentrator, likriktare och DC/DC-omvandlare. Art.nr. 64WSE005T

14 Forts Art.nr. 64WSE005T

15 Typexempel 7: Inkopplingsanvisning - Likriktare Likriktaren ska vara CE-godkänd och uppfylla kraven uppställdai SS-EN Art.nr. 64WSE005T

16 Typexempel 8: Yttre förbindningsschema - Trådlös personsökning Art.nr. 64WSE005T

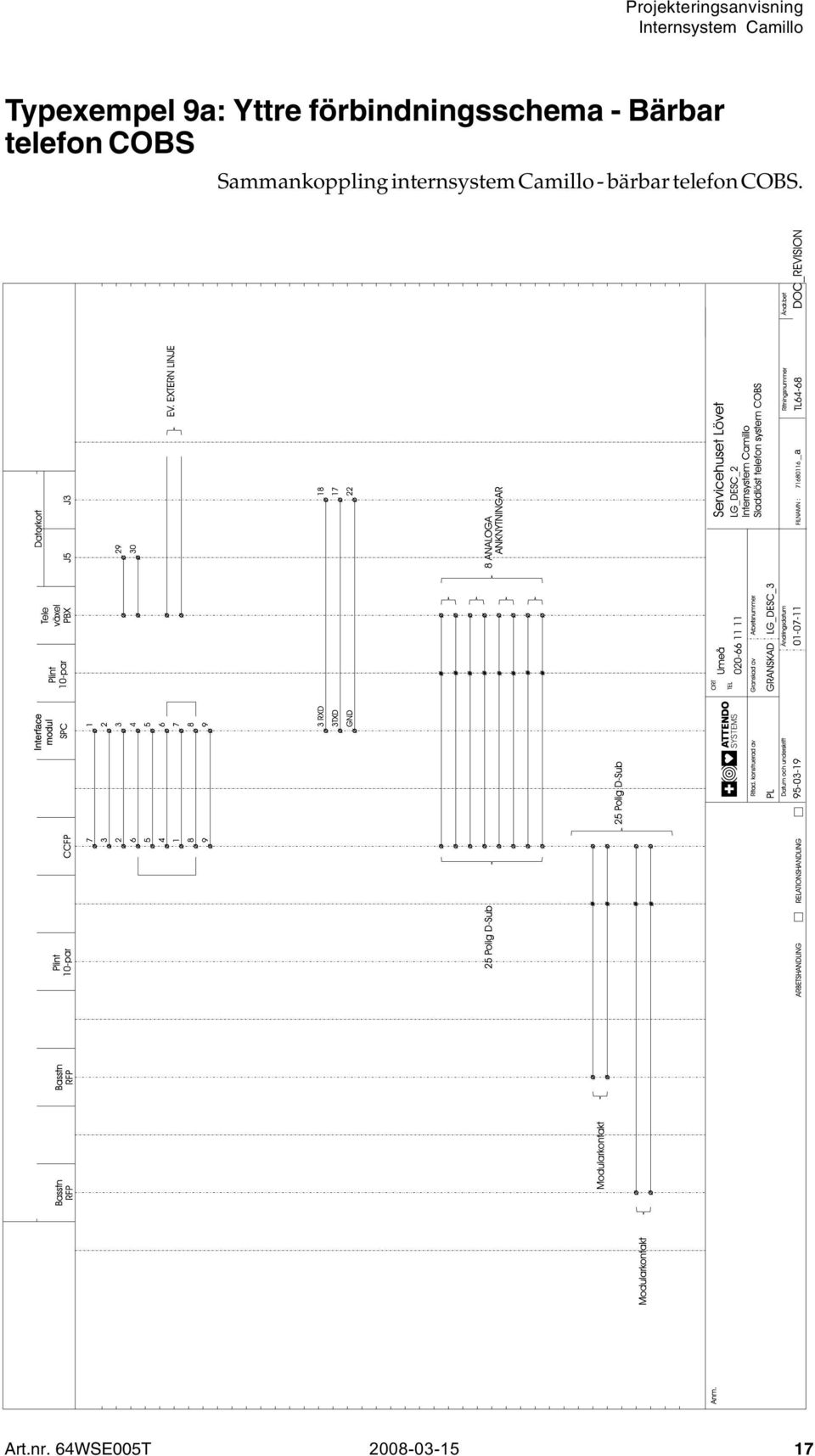

17 Typexempel 9a: Yttre förbindningsschema - Bärbar telefon COBS Sammankoppling internsystem Camillo - bärbar telefon COBS. _a Art.nr. 64WSE005T

18 Typexempel 9b: Yttre förbindningsschema - Bärbar telefon CTS Sammankoppling internsystem Camillo bärbar telefon Art.nr. 64WSE005T

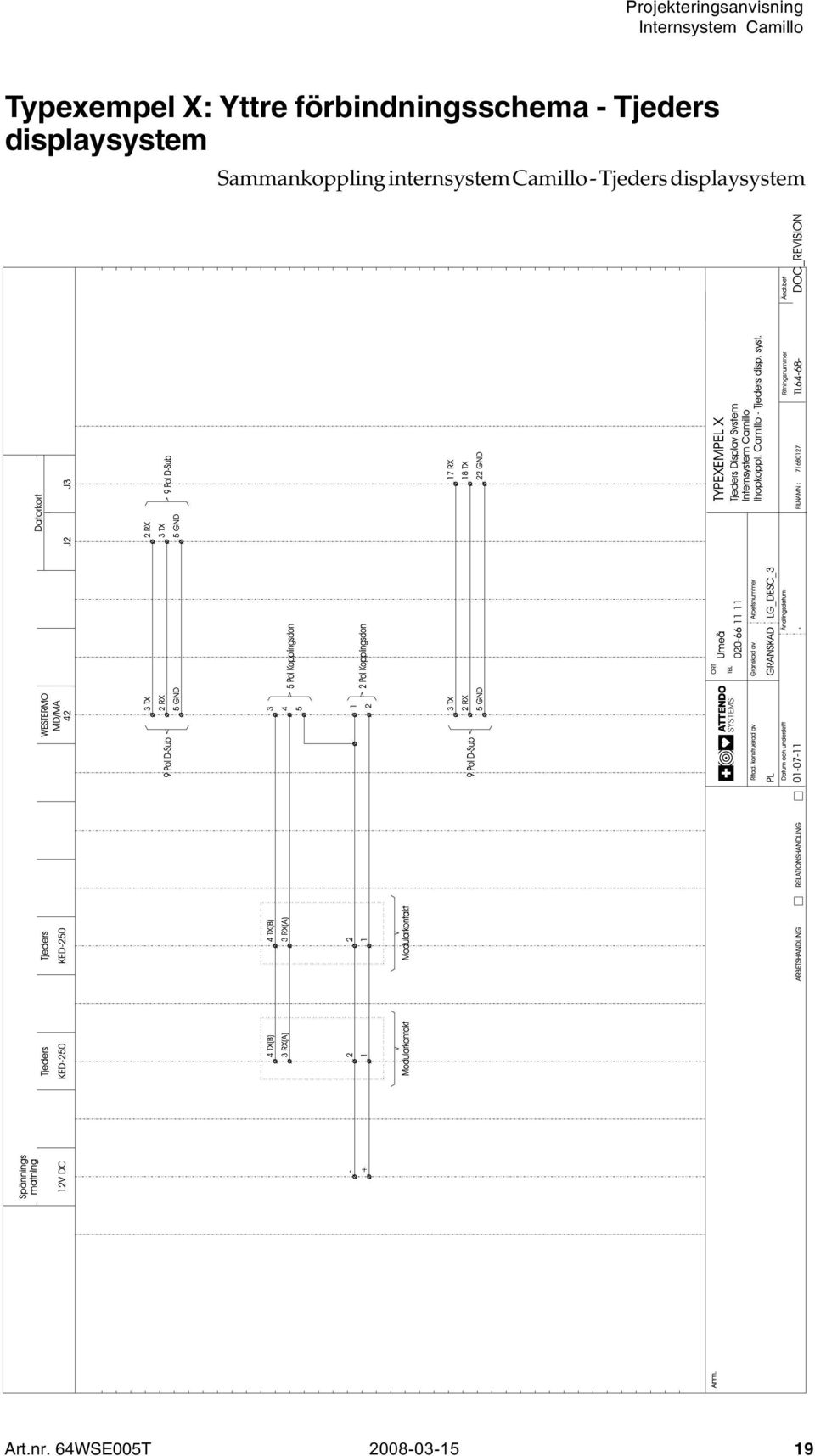

19 Typexempel X: Yttre förbindningsschema - Tjeders displaysystem Sammankoppling internsystem Camillo - Tjeders displaysystem Art.nr. 64WSE005T

20 Grafiska symboler Ritningssymbol Benämning Lägenhetsapparat R Radiomottagare med knapp Anropsapparat Anropsapparat med jack Pärontryckknapp, sladd och propp Dragkontakt Brandvarnare typ HBV100 + SAK002 Elslutbleck Förbikopplare (telepropp el.dyl.) Passivtillsats med IR-detektor Relä Modularjack, enkel 1 8 pol, utanpåliggande mont. med ram. Modularjack, dubbel 2 8 pol, utanpåliggande mont. med ram. Hisstelefon Porttelefon 24 Ledning EKKX 4 1,0 38 Ledning EKKX 4 0,5 68 Ledning EKKX 1 2 0,5 68A Ledning EKKX 4 2 0, Art.nr. 64WSE005T

21 Typexempel 10: Förbindningsschema - Typlägenhet 1 Installerad utrustning: Lägenhetsapparat med bärbar larmknapp. Art.nr. 64WSE005T

22 Typexempel 11: Förbindningsschema - Typlägenhet 2 Installerad utrustning: Lägenhetsapparat med bärbar larmknapp, demenslarm Art.nr. 64WSE005T

23 Typexempel 12: Förbindningsschema - Typlägenhet 3 Installerad utrustning: Lägenhetsapparat med bärbar larmknapp, dragströmställare 8335 i bad/dusch. Art.nr. 64WSE005T

24 Typexempel 13: Förbindningsschema - Typlägenhet 4 Installerad utrustning: Lägenhetsapparat med bärbar larmknapp, dragströmställare i bad/dusch och brandvarnare HBV100 med SAK Art.nr. 64WSE005T

25 Typexempel 14: Förbindningsschema - Typlägenhet 5 Installerad utrustning: Lägenhetsapparat med bärbar larmknapp, dragströmställare i bad/dusch, brandvarnare HBV100 med SAK002 samt extra uttag med signaljack och pärontryckknapp. Art.nr. 64WSE005T

26 Typexempel 15: Förbindningsschema - Typlägenhet 6 Installerad utrustning: Lägenhetsapparat med bärbar larmknapp, närvaromarkering Art.nr. 64WSE005T

27 Typexempel 16: Förbindningsschema - Typlägenhet 7 Installerad utrustning: Lägenhetsapparat med bärbar larmknapp, passivlarmtillsats. Art.nr. 64WSE005T

28 Typexempel 17: Förbindningsschema - Tvättstuga Installerad utrustning: Lägenhetsapparat, anropsapparat Art.nr. 64WSE005T

29 Typexempel 18: Förbindningsschema - Nödsignal RWC Installerad utrustning: Rumslampa, återställningsapparat, anropsapparater, pärontryckknapp. Art.nr. 64WSE005T

30 Typexempel 19: Förbindningsschema - Porttelefon (öppning via lägenhetsapparat) Installerad utrustning: port-/hisstelefon, hjälprelä, transformator, elslutbleck Art.nr. 64WSE005T

31 Typexempel 20: Förbindningsschema - Hisstelefon Art.nr. 64WSE005T

32 Typexempel 21: Förbindningsschema - Manöver/ dörröppning Manöver/dörröppning från porttelefon eller lägenhetsapparat via elslutbleck Art.nr. 64WSE005T

33 Strömförsörjningsutrustning strömförsörjes med 24 V likspänning. För dimensionering av erforderlig likriktare och ackumulator kan nedanstående formel användas. Formel för Camillo lägenhetsapparater med radiomottagarkort Önskat antal reservdrifttimmar x (4+0,085 x antal lägenhetsapparater) = storlek på batterier i amperetimmar. Antalet avsäkringar till TIP002 är beroende på antalet lägenheter. Lämplig likriktare vid anläggningar med mindre än 40 lägenheter är 24 V, 12 A. Art.nr. 64WSE005T

34 Blankett: Plintkort Art.nr. 64WSE005T
