Delta Intercom Det intelligenta intercomsystemet

Transkript

1 Sid 1 ( 5) Det intelligenta intercomsystemet Svalson JS Det ideala intercomsystemet för ambassader och banker, nattportierer, biljettkontor, valutaväxlingskontor, järnvägsstationer, tullstationer, socialkontor och offentliga förvaltningar. Delta en översikt är särskilt utvecklat för diskar med säkerhetsinglasning, där en säker kommunikationskvalitet mellan tjänsteman och kund krävs. För att uppnå en optimal kommunikationskvalitet har alla delar i systemet samt tillbehör separata volyminställningar. En LED-display visar alla justerbara värden. Även under tuffa ljudförhållanden uppnås en perfekt kommunikationskvalitet. Lättförståelig setup-meny för de olika programmen. (T.ex. Öppen eller växelvis kommunikation, standby-funktion, ringklocka, mute-funktion.) Svanhalsmikrofonen är utrustad med en indikationsring vid mikrofonhuvudet som lyser när mikrofonen är aktiv. Inkoppling och justering av intercomsystemet är väldigt enkelt och kräver ingen specialkunskap. Alla inställningar görs manuellt på manöverenheten. Utöver de externa enheterna kan man koppla in upp till sju olika tillbehör t.ex. dörröppnare, ringklocka, olika givare och brytare samt modul för hörslinga. Tillbehören kan kombineras på en mängd sätt för att uppnå den perfekta kommunikationslösningen i varje situation. Monteringsanvisningar Den bästa kommunikationskvaliteten uppnås om de individuella delarna i systemet installeras så långt från varandra som möjligt. Mikrofoner ska installeras på talhöjd. Undvik att placera högtalarna nära eller mittemot mikrofonerna. Tekniska specifikationer Anslutning 230 Volt / 50 Hz Manöverström 12 Volt / Likspänning Volymhöjning 6 db 4 Watt per kanal Permanent minne (alla inställningar sparas vid ett eventuellt strömavbrott) 16-stegs dämpning för eliminering av rundgång

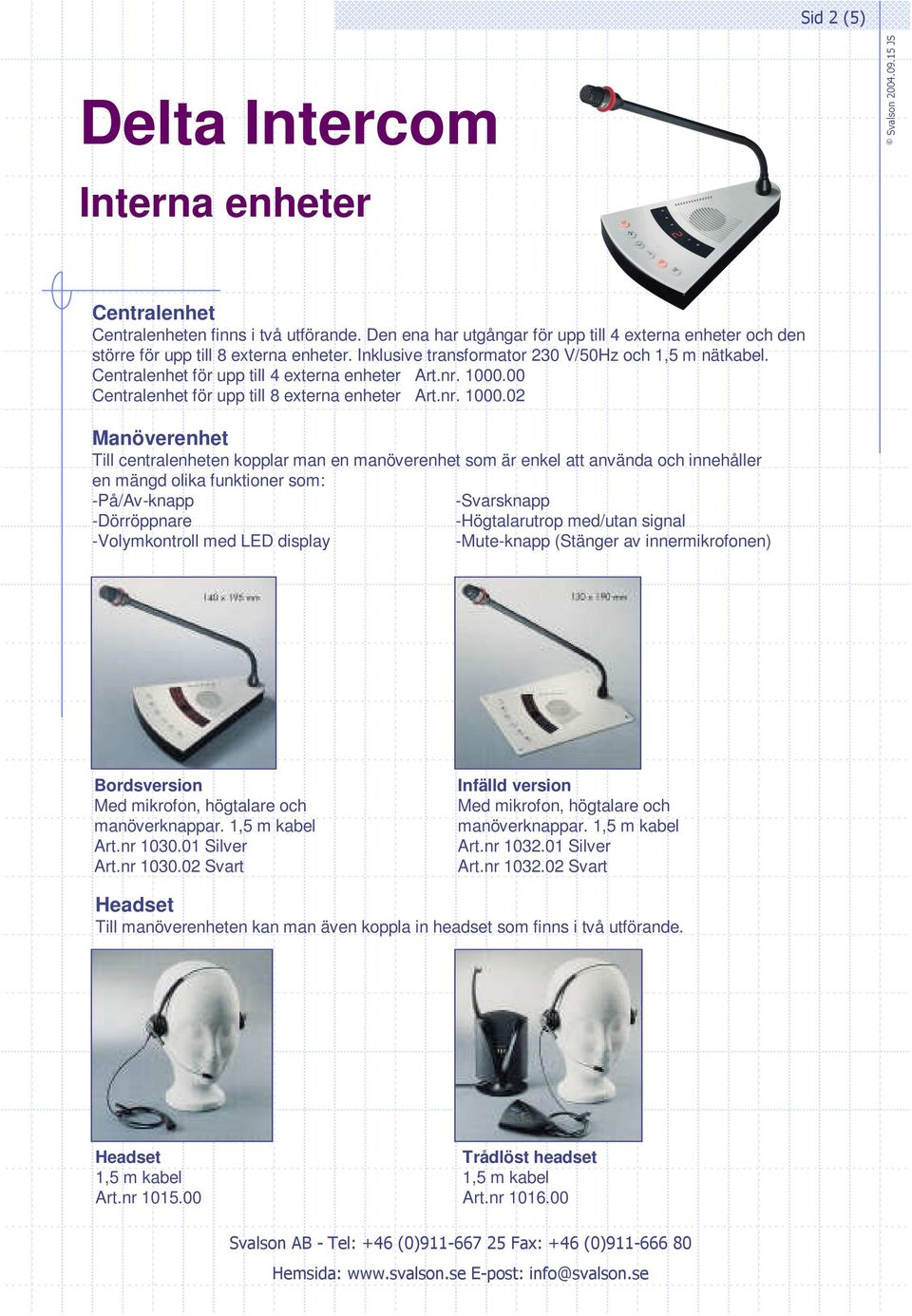

2 Sid 2 ( 5) Interna enheter en finns i två utförande. Den ena har utgångar för upp till 4 externa enheter och den större för upp till 8 externa enheter. Inklusive transformator 230 V/50Hz och 1,5 m nätkabel. för upp till 4 externa enheter Art.nr för upp till 8 externa enheter Art.nr Manöverenhet Till centralenheten kopplar man en manöverenhet som är enkel att använda och innehåller en mängd olika funktioner som: -På/Av-knapp -Svarsknapp -Dörröppnare -Högtalarutrop med/utan signal -Volymkontroll med LED display -Mute-knapp (Stänger av innermikrofonen) Bordsversion manöverknappar. 1,5 m kabel Art.nr Silver Art.nr Svart Infälld version manöverknappar. 1,5 m kabel Art.nr Silver Art.nr Svart Headset Till manöverenheten kan man även koppla in headset som finns i två utförande. Headset 1,5 m kabel Art.nr Trådlöst headset 1,5 m kabel Art.nr

3 Sid 3 ( 5) finns i flera olika utföranden enligt nedan. Vid inkoppling av fler externa enheter än en krävs en signalförstärkare för varje. Signalförstärkare inkl. adapter och 10 m kabel. Art.nr Bordsversion anropsknapp. 2,5 m kabel Art.nr Silver Art.nr Svart Infälld version anropsknapp. 2,5 m kabel Art.nr Silver Art.nr Svart Telefonenhet Rostfritt stål med mikrofon, högtalare och anropsknapp. 2,5 m kabel. Art.nr Vägghängd Art.nr Infälld Porttelefon Rostfritt stål med mikrofon, högtalare och anropsknapp. 2,5 m kabel. Art.nr Vägghängd Art.nr Infälld

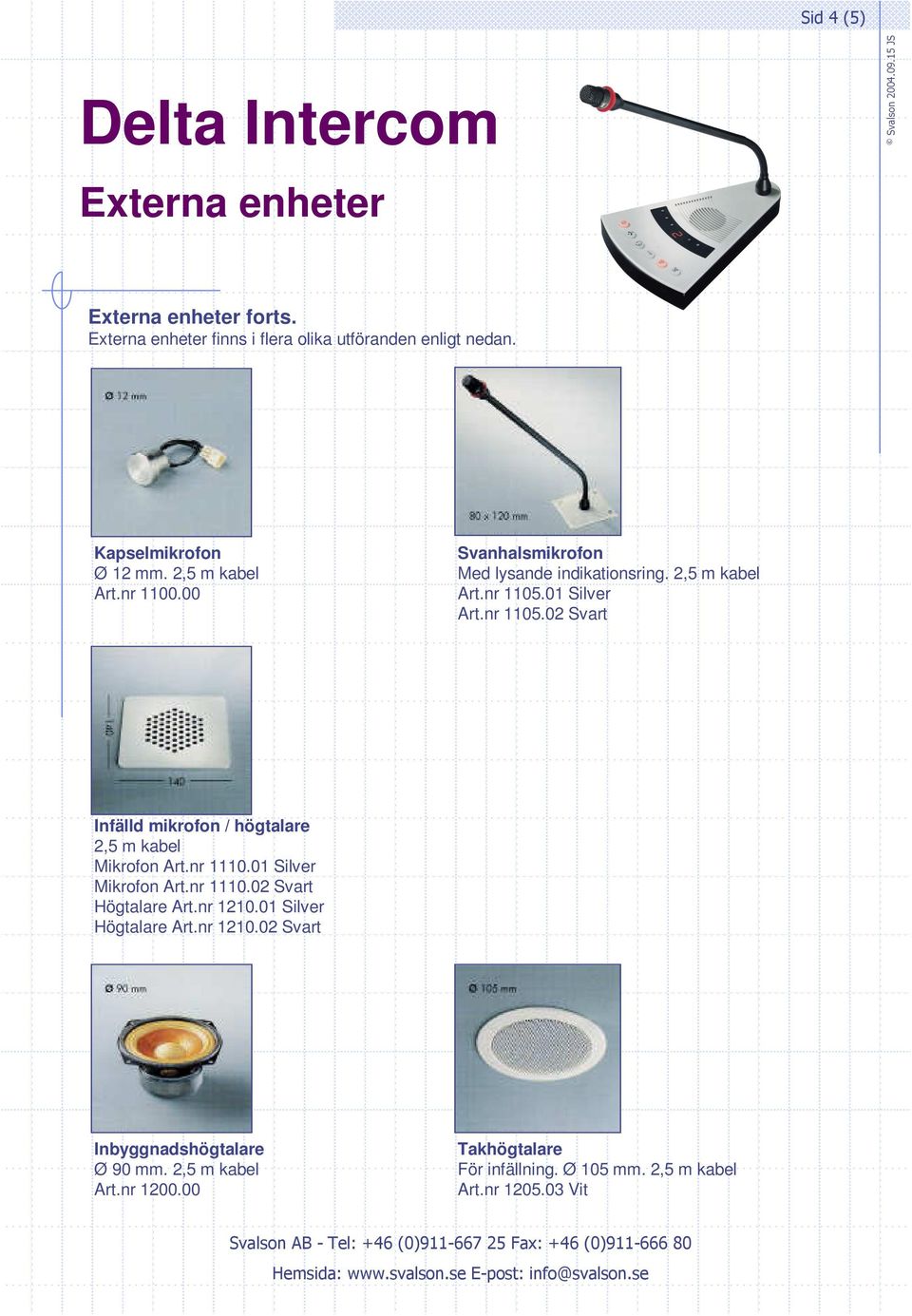

4 Sid 4 ( 5) forts. finns i flera olika utföranden enligt nedan. Kapselmikrofon Ø 12 mm. 2,5 m kabel Art.nr Svanhalsmikrofon Med lysande indikationsring. 2,5 m kabel Art.nr Silver Art.nr Svart Infälld mikrofon / högtalare 2,5 m kabel Mikrofon Art.nr Silver Mikrofon Art.nr Svart Högtalare Art.nr Silver Högtalare Art.nr Svart Inbyggnadshögtalare Ø 90 mm. 2,5 m kabel Art.nr Takhögtalare För infällning. Ø 105 mm. 2,5 m kabel Art.nr Vit

5 Sid 5 ( 5) Svalson JS en finns i två utförande. Den ena har utgångar för upp till 4 externa enheter och den större för upp till 8 externa enheter. Utöver de externa enheterna kan man koppla in upp till sju olika tillbehör t.ex. dörröppnare, ringklocka, olika givare och brytare samt modul för hörslinga. Inklusive transformator 230 V/50Hz och 1,5 m nätkabel. Art.nr externa enheter Art.nr externa enheter Väntrumshögtalare Brytare / Givare Extern enhet 1 Signalförstärkare Extern enhet 2-4 Signalförstärkare Extern enhet 5-8 Ljudinspelning Hörslinga Ringklocka 12 V Dörröppnare Indikator
