1 I A P

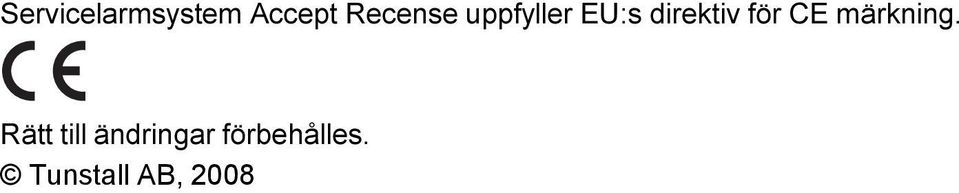

2 Tunstall AB, 2008

3 Allmänt... 4 Systemenhet... 4 Montering/Inställningar... 5 Systemenhet Accept Recense... 5 Strömförsörjningskort TIS Kopplingsplint TIP Anslutningar abonnentkort TIA001 via kopplingsplint TIP Datorkort Accept Recense... 6 CPU-kort... 6 DIP-omkopplare CPU-kort... 7 LED information... 7 Anslutningar CPU-kort via kopplingsplint TIP002G... 8 Anslutningar linjekort via kopplingsplint TIP002L... 9 Accept Recense personalapparat och radioenhet Montering av personalapparat och radioenhet m.h.a. väggfäste Inkoppling till modularuttag Forcerad programmering av personalapparat Radiomottagarkort Montering av radiomottagarkort Driftsättning Ledningsnät Spänningsmatning Systemenhet Personsökarsystem Display system Telefonsystem Felsökning Vid installation Vid normal drift Vid strömförsörjningsproblem Art.nr. 64YSE076T

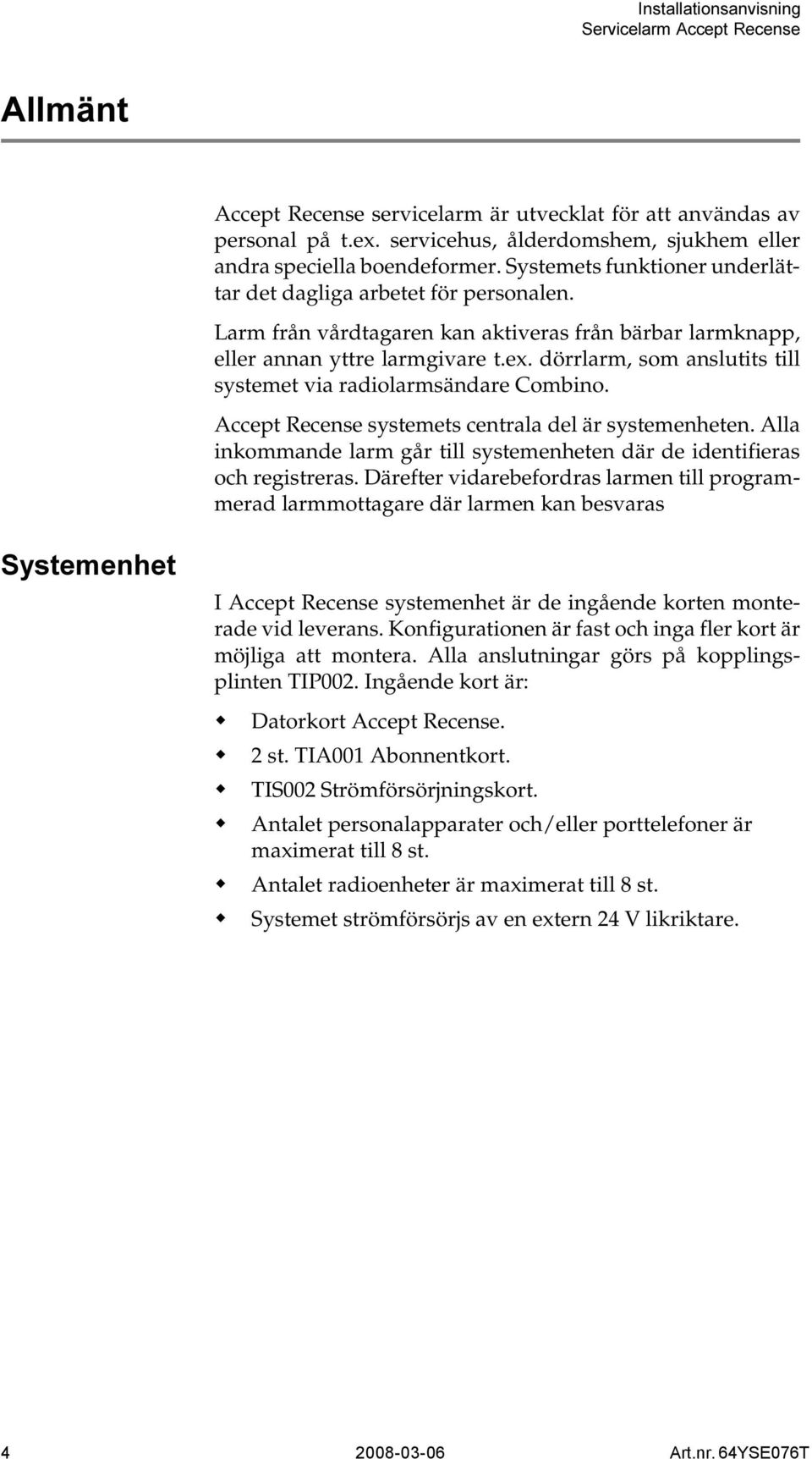

4 Accept Recense servicelarm är utvecklat för att användas av personal på t.ex. servicehus, ålderdomshem, sjukhem eller andra speciella boendeformer. Systemets funktioner underlättar det dagliga arbetet för personalen. Larm från vårdtagaren kan aktiveras från bärbar larmknapp, eller annan yttre larmgivare t.ex. dörrlarm, som anslutits till systemet via radiolarmsändare Combino. Accept Recense systemets centrala del är systemenheten. Alla inkommande larm går till systemenheten där de identifieras och registreras. Därefter vidarebefordras larmen till programmerad larmmottagare där larmen kan besvaras I Accept Recense systemenhet är de ingående korten monterade vid leverans. Konfigurationen är fast och inga fler kort är möjliga att montera. Alla anslutningar görs på kopplingsplinten TIP002. Ingående kort är: Datorkort Accept Recense. 2 st. TIA001 Abonnentkort. TIS002 Strömförsörjningskort. Antalet personalapparater och/eller porttelefoner är maximerat till 8 st. Antalet radioenheter är maximerat till 8 st. Systemet strömförsörjs av en extern 24 V likriktare Art.nr. 64YSE076T

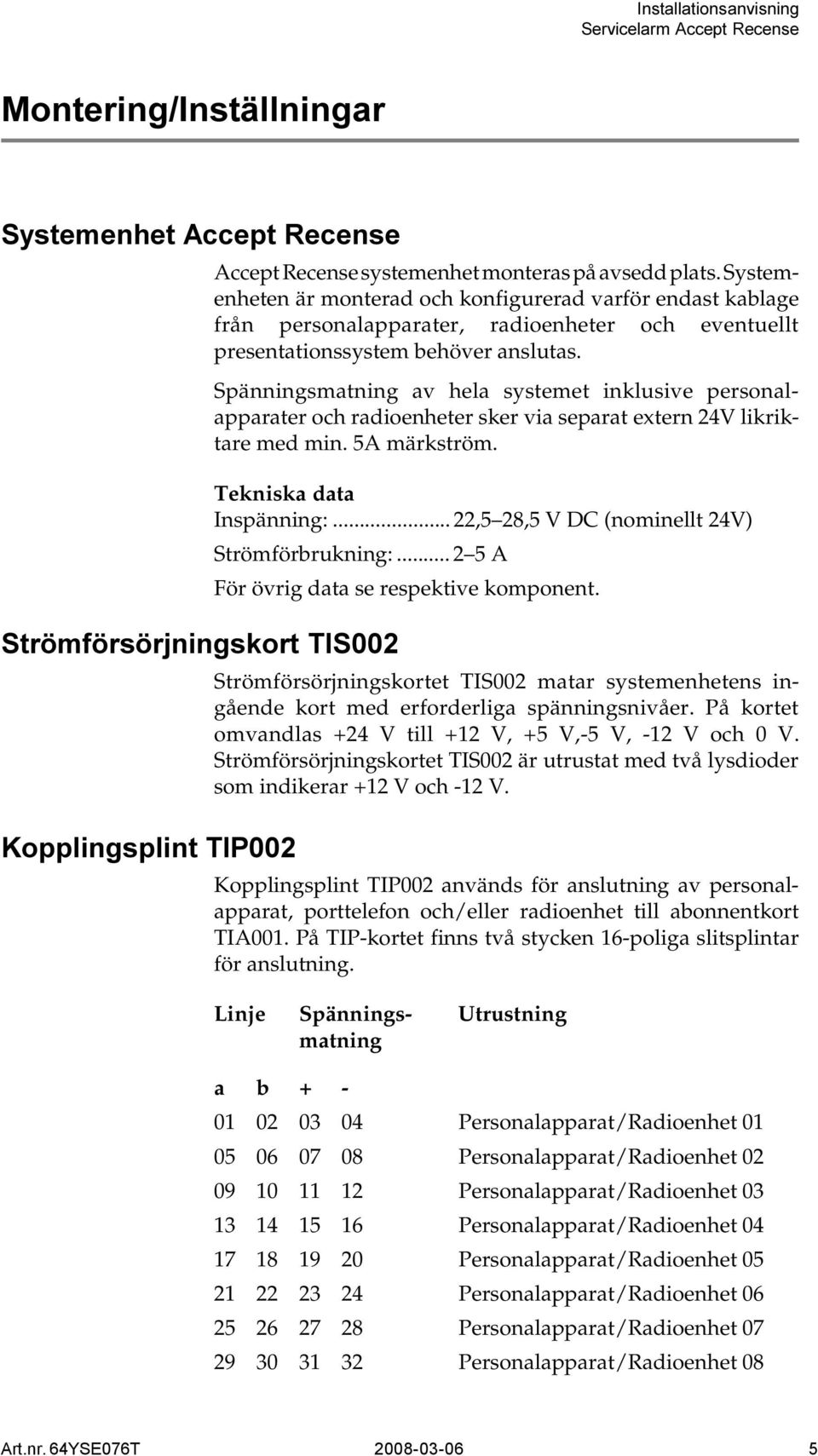

5 Accept Recense systemenhet monteras på avsedd plats. Systemenheten är monterad och konfigurerad varför endast kablage från personalapparater, radioenheter och eventuellt presentationssystem behöver anslutas. Spänningsmatning av hela systemet inklusive personalapparater och radioenheter sker via separat extern 24V likriktare med min. 5A märkström. Tekniska data Inspänning:... 22,5 28,5 V DC (nominellt 24V) Strömförbrukning: A För övrig data se respektive komponent. Strömförsörjningskortet TIS002 matar systemenhetens ingående kort med erforderliga spänningsnivåer. På kortet omvandlas +24 V till +12 V, +5 V,-5 V, -12 V och 0 V. Strömförsörjningskortet TIS002 är utrustat med två lysdioder som indikerar +12 V och -12 V. Kopplingsplint TIP002 används för anslutning av personalapparat, porttelefon och/eller radioenhet till abonnentkort TIA001. På TIP-kortet finns två stycken 16-poliga slitsplintar för anslutning. Linje Spännings- Utrustning matning a b Personalapparat/Radioenhet Personalapparat/Radioenhet Personalapparat/Radioenhet Personalapparat/Radioenhet Personalapparat/Radioenhet Personalapparat/Radioenhet Personalapparat/Radioenhet Personalapparat/Radioenhet 08 Art.nr. 64YSE076T

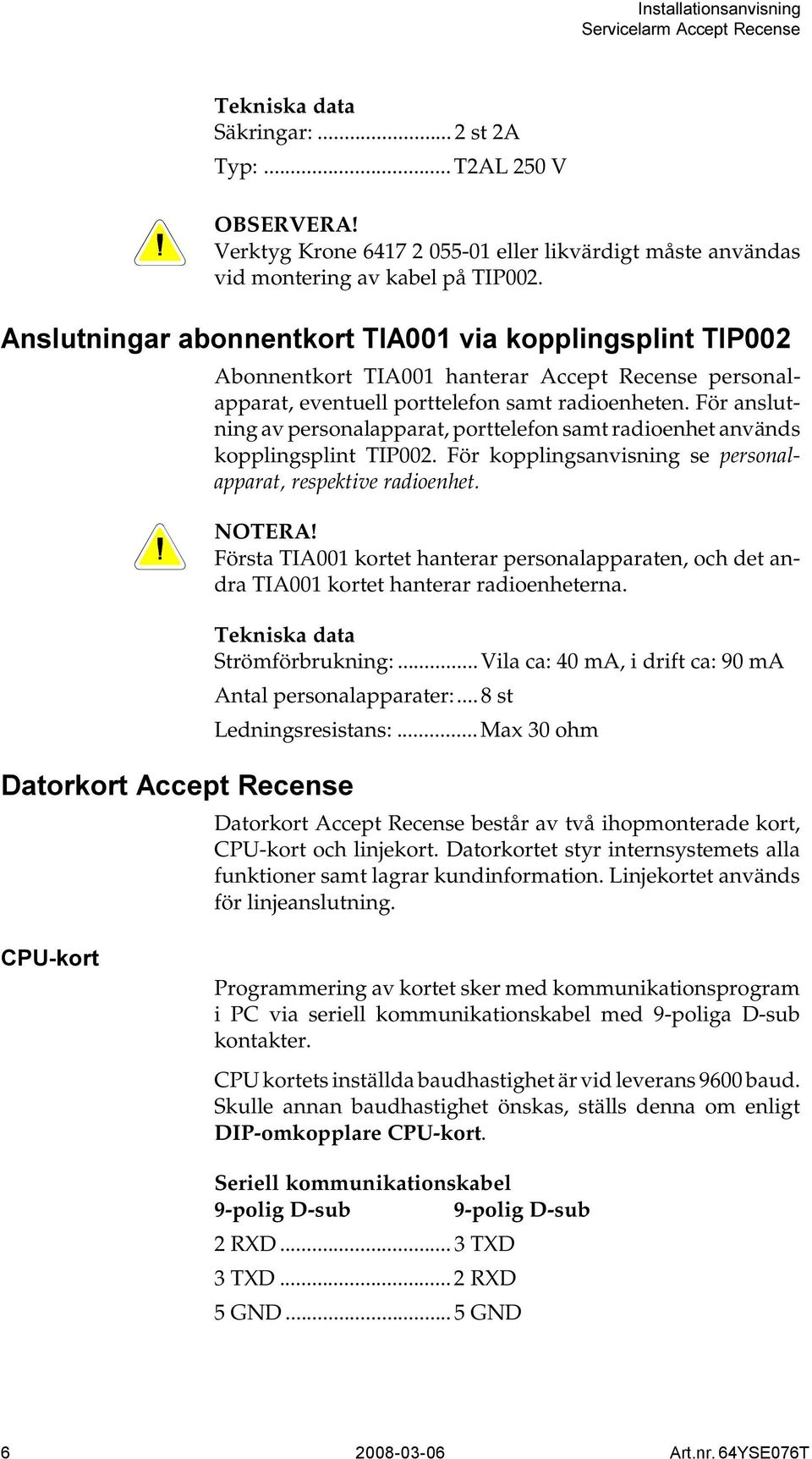

6 Tekniska data Säkringar:... 2 st 2A Typ:... T2AL 250 V OBSERVERA! Verktyg Krone eller likvärdigt måste användas vid montering av kabel på TIP002. Abonnentkort TIA001 hanterar Accept Recense personalapparat, eventuell porttelefon samt radioenheten. För anslutning av personalapparat, porttelefon samt radioenhet används kopplingsplint TIP002. För kopplingsanvisning se personalapparat, respektive radioenhet. NOTERA! Första TIA001 kortet hanterar personalapparaten, och det andra TIA001 kortet hanterar radioenheterna. Tekniska data Strömförbrukning:... Vila ca: 40 ma, i drift ca: 90 ma Antal personalapparater:...8 st Ledningsresistans:... Max 30 ohm Datorkort Accept Recense består av två ihopmonterade kort, CPU-kort och linjekort. Datorkortet styr internsystemets alla funktioner samt lagrar kundinformation. Linjekortet används för linjeanslutning. Programmering av kortet sker med kommunikationsprogram i PC via seriell kommunikationskabel med 9-poliga D-sub kontakter. CPU kortets inställda baudhastighet är vid leverans 9600 baud. Skulle annan baudhastighet önskas, ställs denna om enligt DIP-omkopplare CPU-kort. Seriell kommunikationskabel 9-polig D-sub 9-polig D-sub 2 RXD... 3 TXD 3 TXD... 2 RXD 5 GND... 5 GND Art.nr. 64YSE076T

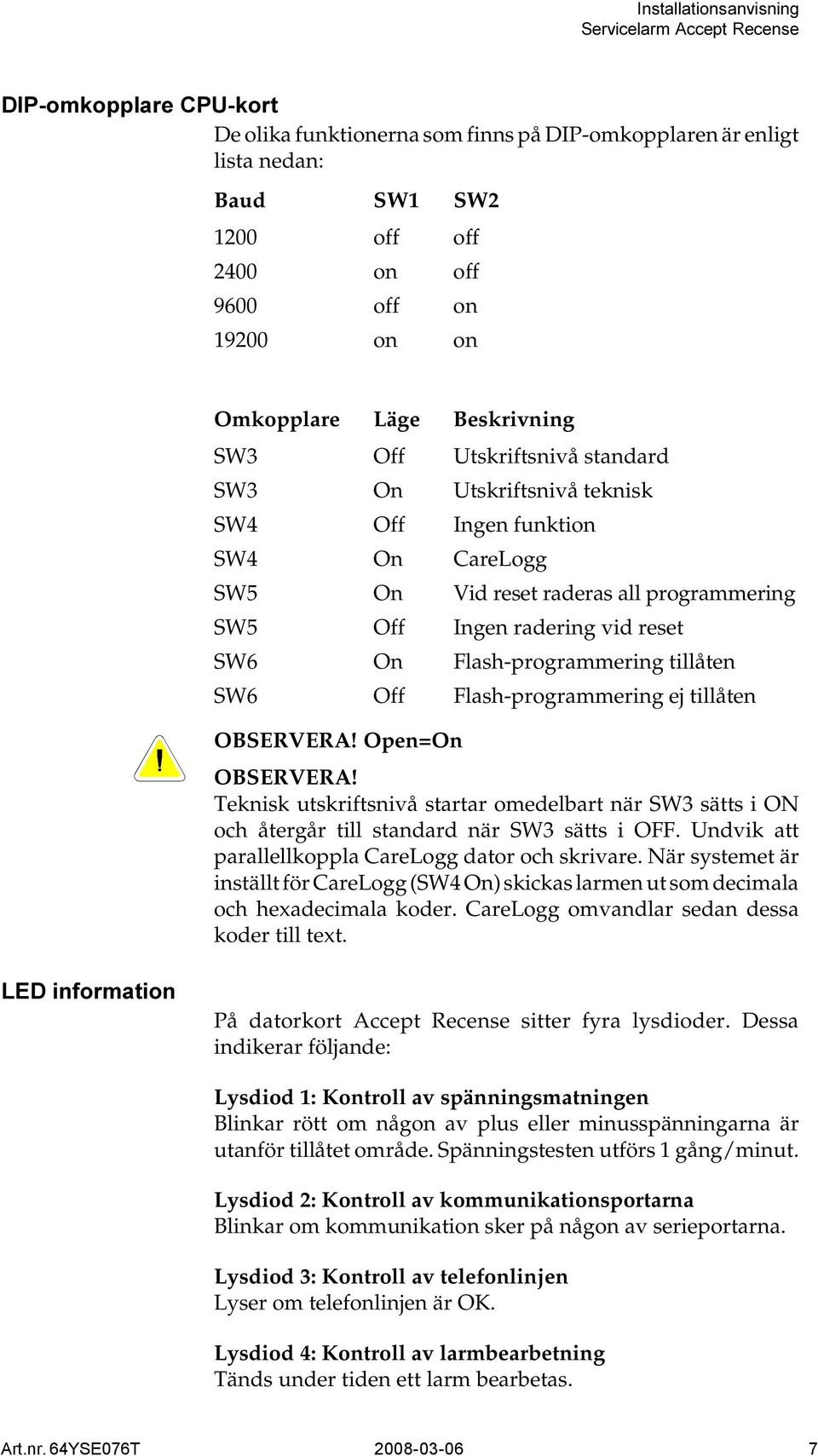

7 De olika funktionerna som finns på DIP-omkopplaren är enligt lista nedan: Baud SW1 SW off off 2400 on off 9600 off on on on Omkopplare Läge Beskrivning SW3 Off Utskriftsnivå standard SW3 On Utskriftsnivå teknisk SW4 Off Ingen funktion SW4 On CareLogg SW5 On Vid reset raderas all programmering SW5 Off Ingen radering vid reset SW6 On Flash-programmering tillåten SW6 Off Flash-programmering ej tillåten OBSERVERA! Open=On OBSERVERA! Teknisk utskriftsnivå startar omedelbart när SW3 sätts i ON och återgår till standard när SW3 sätts i OFF. Undvik att parallellkoppla CareLogg dator och skrivare. När systemet är inställt för CareLogg (SW4 On) skickas larmen ut som decimala och hexadecimala koder. CareLogg omvandlar sedan dessa koder till text. På datorkort Accept Recense sitter fyra lysdioder. Dessa indikerar följande: Lysdiod 1: Kontroll av spänningsmatningen Blinkar rött om någon av plus eller minusspänningarna är utanför tillåtet område. Spänningstesten utförs 1 gång/minut. Lysdiod 2: Kontroll av kommunikationsportarna Blinkar om kommunikation sker på någon av serieportarna. Lysdiod 3: Kontroll av telefonlinjen Lyser om telefonlinjen är OK. Lysdiod 4: Kontroll av larmbearbetning Tänds under tiden ett larm bearbetas. Art.nr. 64YSE076T

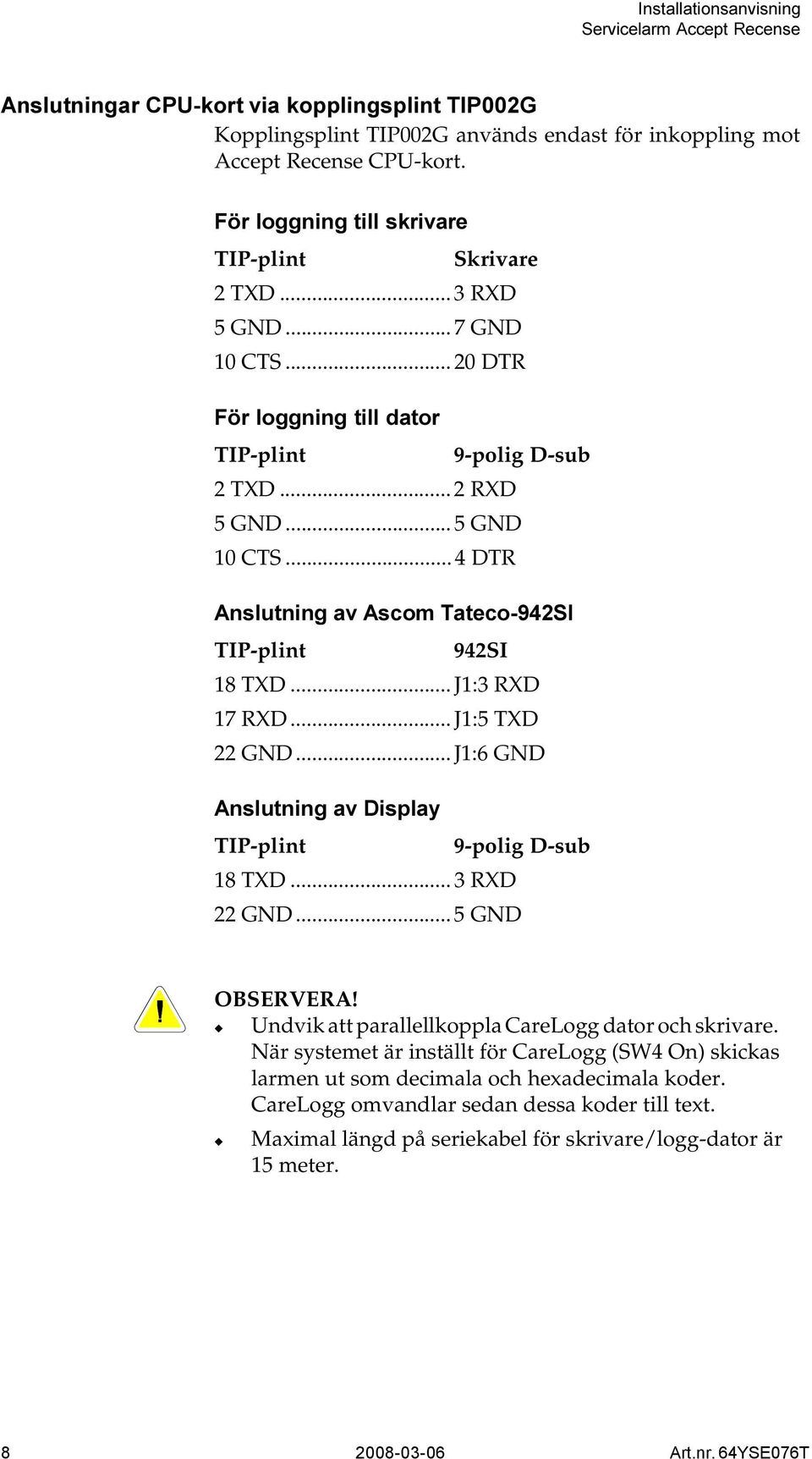

8 Kopplingsplint TIP002G används endast för inkoppling mot Accept Recense CPU-kort. TIP-plint Skrivare 2 TXD... 3 RXD 5 GND... 7 GND 10 CTS DTR TIP-plint 9-polig D-sub 2 TXD... 2 RXD 5 GND... 5 GND 10 CTS... 4 DTR TIP-plint 942SI 18 TXD... J1:3 RXD 17 RXD... J1:5 TXD 22 GND... J1:6 GND TIP-plint 9-polig D-sub 18 TXD... 3 RXD 22 GND... 5 GND OBSERVERA! Undvik att parallellkoppla CareLogg dator och skrivare. När systemet är inställt för CareLogg (SW4 On) skickas larmen ut som decimala och hexadecimala koder. CareLogg omvandlar sedan dessa koder till text. Maximal längd på seriekabel för skrivare/logg-dator är 15 meter Art.nr. 64YSE076T

9 Kopplingsplint TIP002L används endast för inkoppling mot linjekort Accept Recense. 1 Reläutgång (slutning vid linjefel) 2 Reläutgång (slutning vid linjefel) 5 Larmingång 1 (programmerbar, se operational alarms) 6 Larmingång 1 (programmerbar, se operational alarms) 9 Larmingång 2 (programmerbar, se operational alarms) 10 Larmingång 2 (programmerbar, se operational alarms) 13 Larmingång 3 (programmerbar, se operational alarms) 14 Larmingång 3 (programmerbar, se operational alarms) 17 Larmrelä 1 (larmpuls, slutning vid larm eller reläsökare) 18 Larmrelä 1 (larmpuls, slutning vid larm eller reläsökare) 21 Larmrelä 2 (larmpuls, slutning vid tidsnedkopplat larm) 22 Larmrelä 2 (larmpuls, slutning vid tidsnedkopplat larm) 29 Telefonlinje 30 Telefonlinje Strömförbrukning: ma standby (max. 750 ma) Ingångar:... Programmering via 9-polig RS232 Utgångar:... Skrivare/PC via RS232 på TIP plint Personsökare via RS232 på TIP plint Display via via RS232 på TIP plint eller 9 polig RS232 Larmrelä 1 Larmrelä 2 OBSERVERA! TIP002L är försedd med gasurladdningssäkringar för att bättre skydda telefonlinjen. Art.nr. 64YSE076T

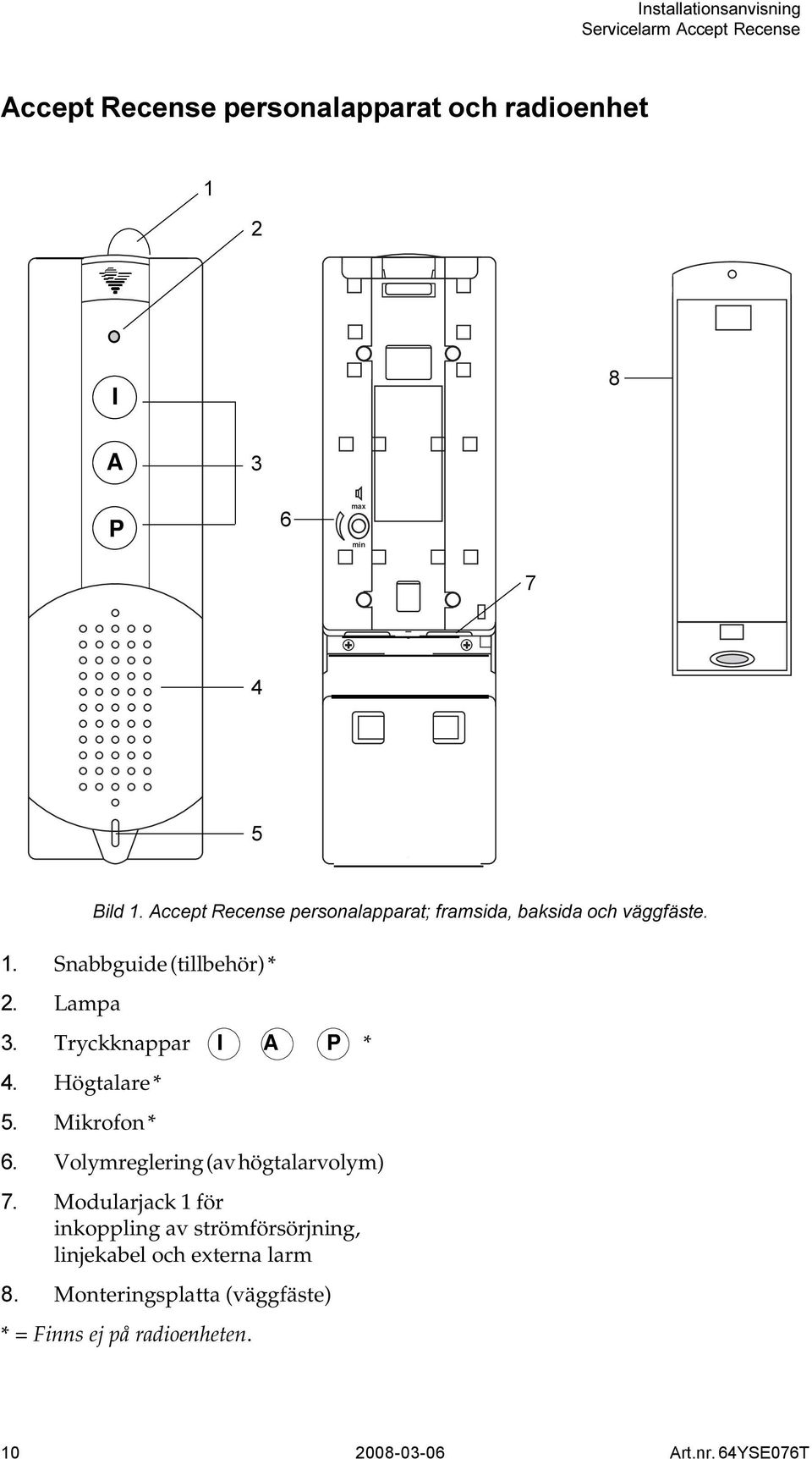

10 I A P max min Snabbguide (tillbehör) * Lampa Tryckknappar I A P * Högtalare * Mikrofon * Volymreglering (av högtalarvolym) Modularjack 1 för inkoppling av strömförsörjning, linjekabel och externa larm Monteringsplatta (väggfäste) * = Finns ej på radioenheten Art.nr. 64YSE076T

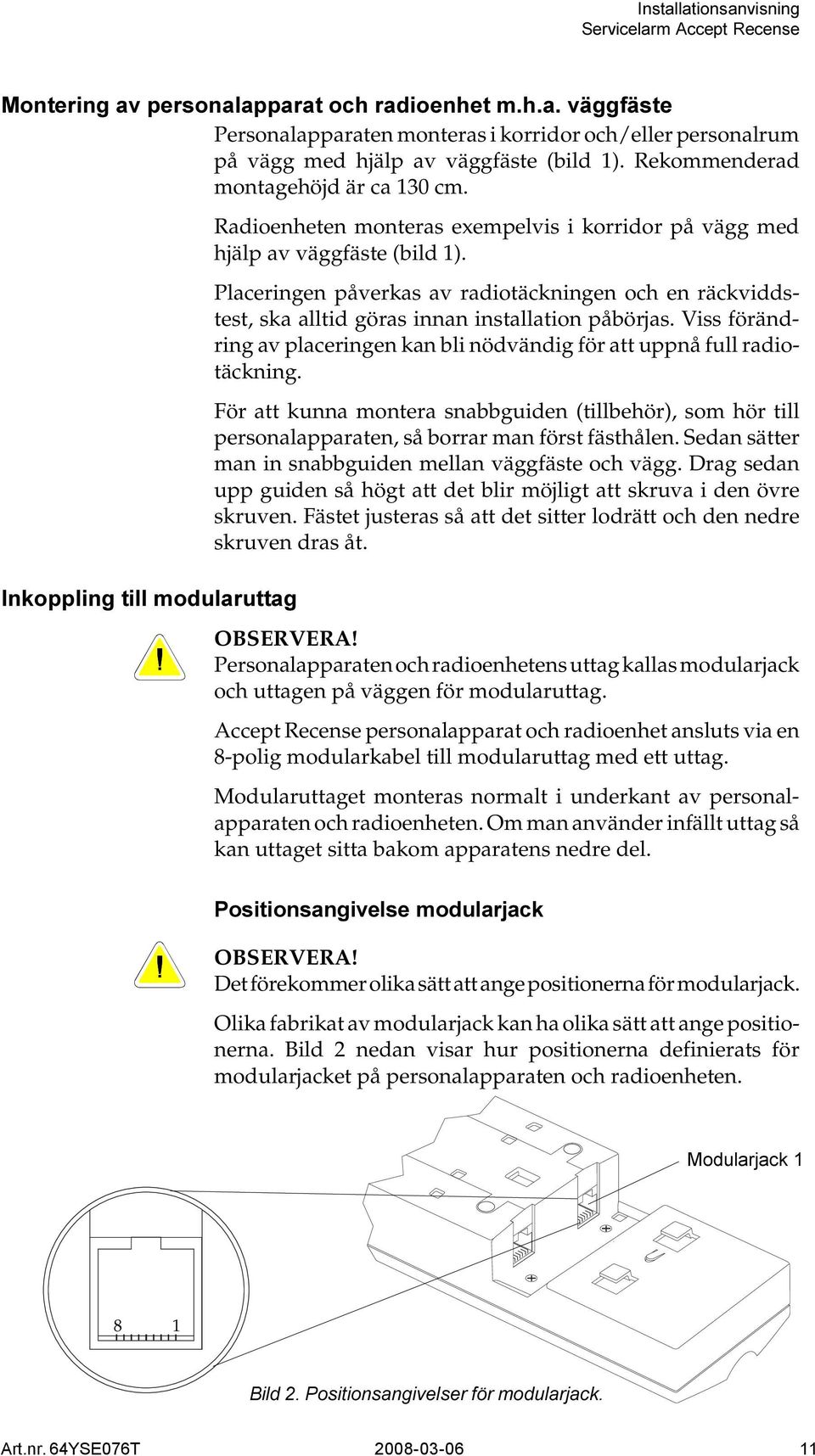

11 Personalapparaten monteras i korridor och/eller personalrum på vägg med hjälp av väggfäste (bild 1). Rekommenderad montagehöjd är ca 130 cm. Radioenheten monteras exempelvis i korridor på vägg med hjälp av väggfäste (bild 1). Placeringen påverkas av radiotäckningen och en räckviddstest, ska alltid göras innan installation påbörjas. Viss förändring av placeringen kan bli nödvändig för att uppnå full radiotäckning. För att kunna montera snabbguiden (tillbehör), som hör till personalapparaten, så borrar man först fästhålen. Sedan sätter man in snabbguiden mellan väggfäste och vägg. Drag sedan upp guiden så högt att det blir möjligt att skruva i den övre skruven. Fästet justeras så att det sitter lodrätt och den nedre skruven dras åt. OBSERVERA! Personalapparaten och radioenhetens uttag kallas modularjack och uttagen på väggen för modularuttag. Accept Recense personalapparat och radioenhet ansluts via en 8-polig modularkabel till modularuttag med ett uttag. Modularuttaget monteras normalt i underkant av personalapparaten och radioenheten. Om man använder infällt uttag så kan uttaget sitta bakom apparatens nedre del. OBSERVERA! Det förekommer olika sätt att ange positionerna för modularjack. Olika fabrikat av modularjack kan ha olika sätt att ange positionerna. Bild 2 nedan visar hur positionerna definierats för modularjacket på personalapparaten och radioenheten. 8 1 Art.nr. 64YSE076T

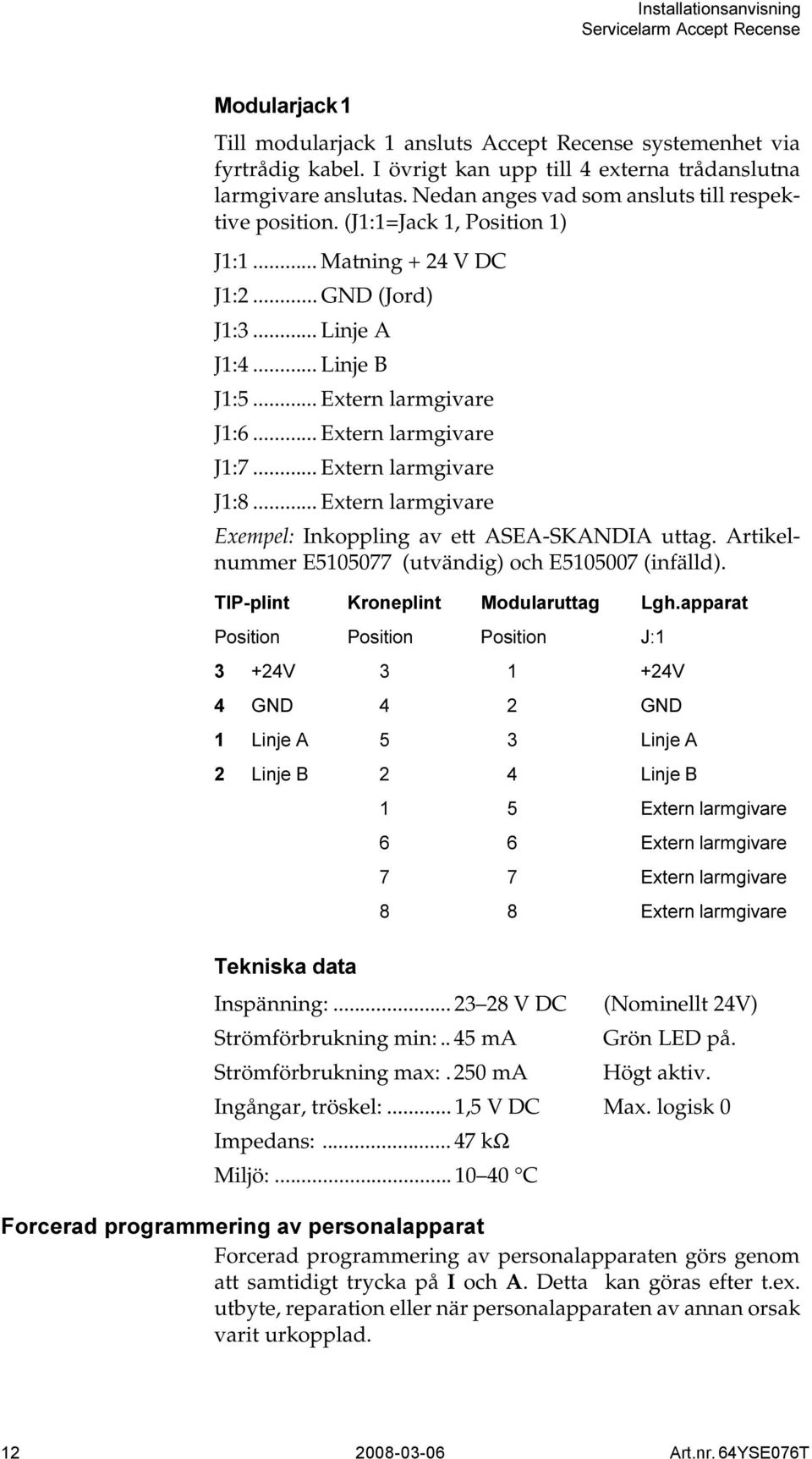

12 Till modularjack 1 ansluts Accept Recense systemenhet via fyrtrådig kabel. I övrigt kan upp till 4 externa trådanslutna larmgivare anslutas. Nedan anges vad som ansluts till respektive position. (J1:1=Jack 1, Position 1) J1:1... Matning + 24 V DC J1:2... GND (Jord) J1:3... Linje A J1:4... Linje B J1:5... Extern larmgivare J1:6... Extern larmgivare J1:7... Extern larmgivare J1:8... Extern larmgivare Exempel: Inkoppling av ett ASEA-SKANDIA uttag. Artikelnummer E (utvändig) och E (infälld). Inspänning: V DC (Nominellt 24V) Strömförbrukning min:.. 45 ma Grön LED på. Strömförbrukning max:. 250 ma Högt aktiv. Ingångar, tröskel:... 1,5 V DC Max. logisk 0 Impedans: kω Miljö: C Forcerad programmering av personalapparaten görs genom att samtidigt trycka på I och A. Detta kan göras efter t.ex. utbyte, reparation eller när personalapparaten av annan orsak varit urkopplad Art.nr. 64YSE076T

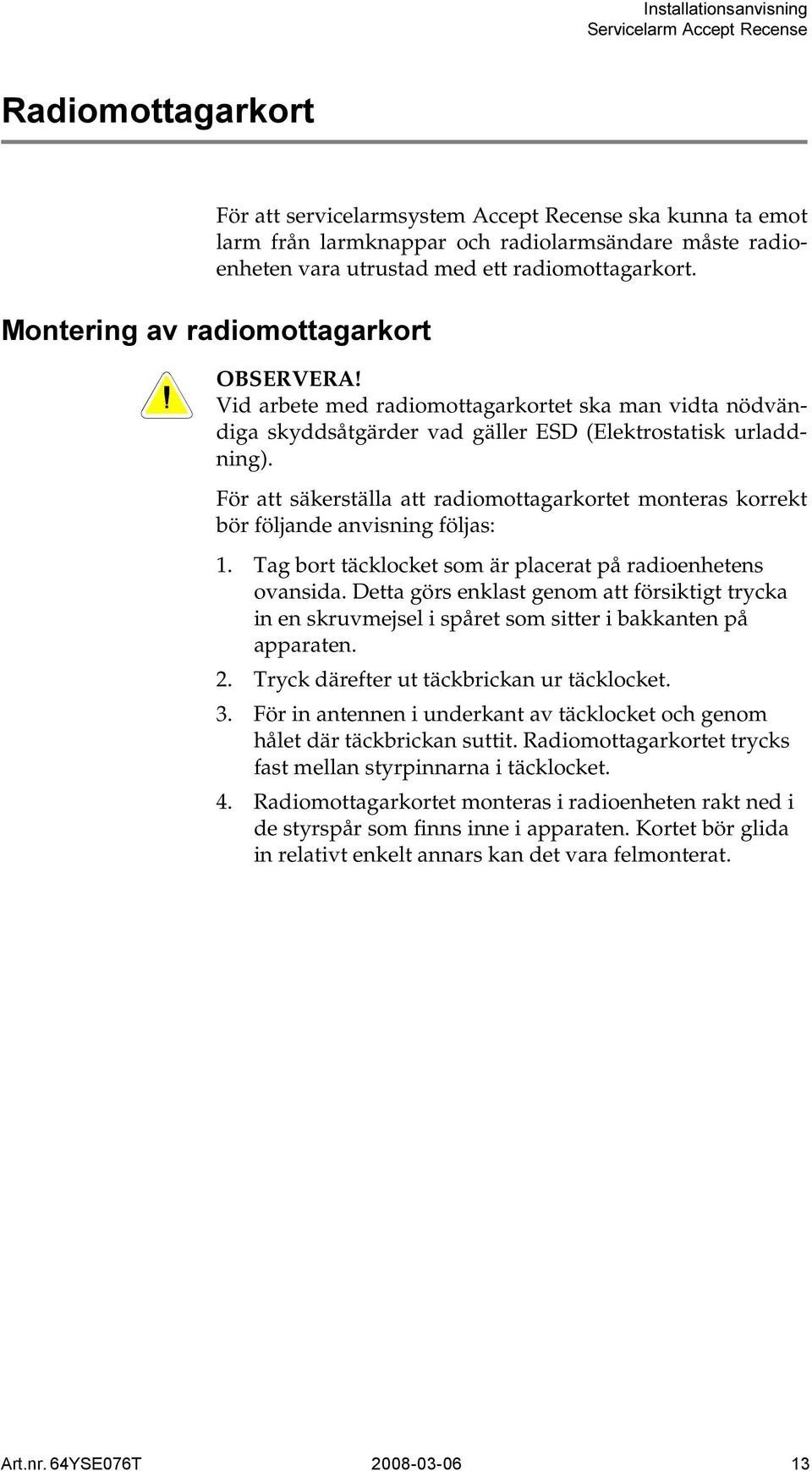

13 För att servicelarmsystem Accept Recense ska kunna ta emot larm från larmknappar och radiolarmsändare måste radioenheten vara utrustad med ett radiomottagarkort. OBSERVERA! Vid arbete med radiomottagarkortet ska man vidta nödvändiga skyddsåtgärder vad gäller ESD (Elektrostatisk urladdning). För att säkerställa att radiomottagarkortet monteras korrekt bör följande anvisning följas: 1. Tag bort täcklocket som är placerat på radioenhetens ovansida. Detta görs enklast genom att försiktigt trycka in en skruvmejsel i spåret som sitter i bakkanten på apparaten. 2. Tryck därefter ut täckbrickan ur täcklocket. 3. För in antennen i underkant av täcklocket och genom hålet där täckbrickan suttit. Radiomottagarkortet trycks fast mellan styrpinnarna i täcklocket. 4. Radiomottagarkortet monteras i radioenheten rakt ned i de styrspår som finns inne i apparaten. Kortet bör glida in relativt enkelt annars kan det vara felmonterat. Art.nr. 64YSE076T

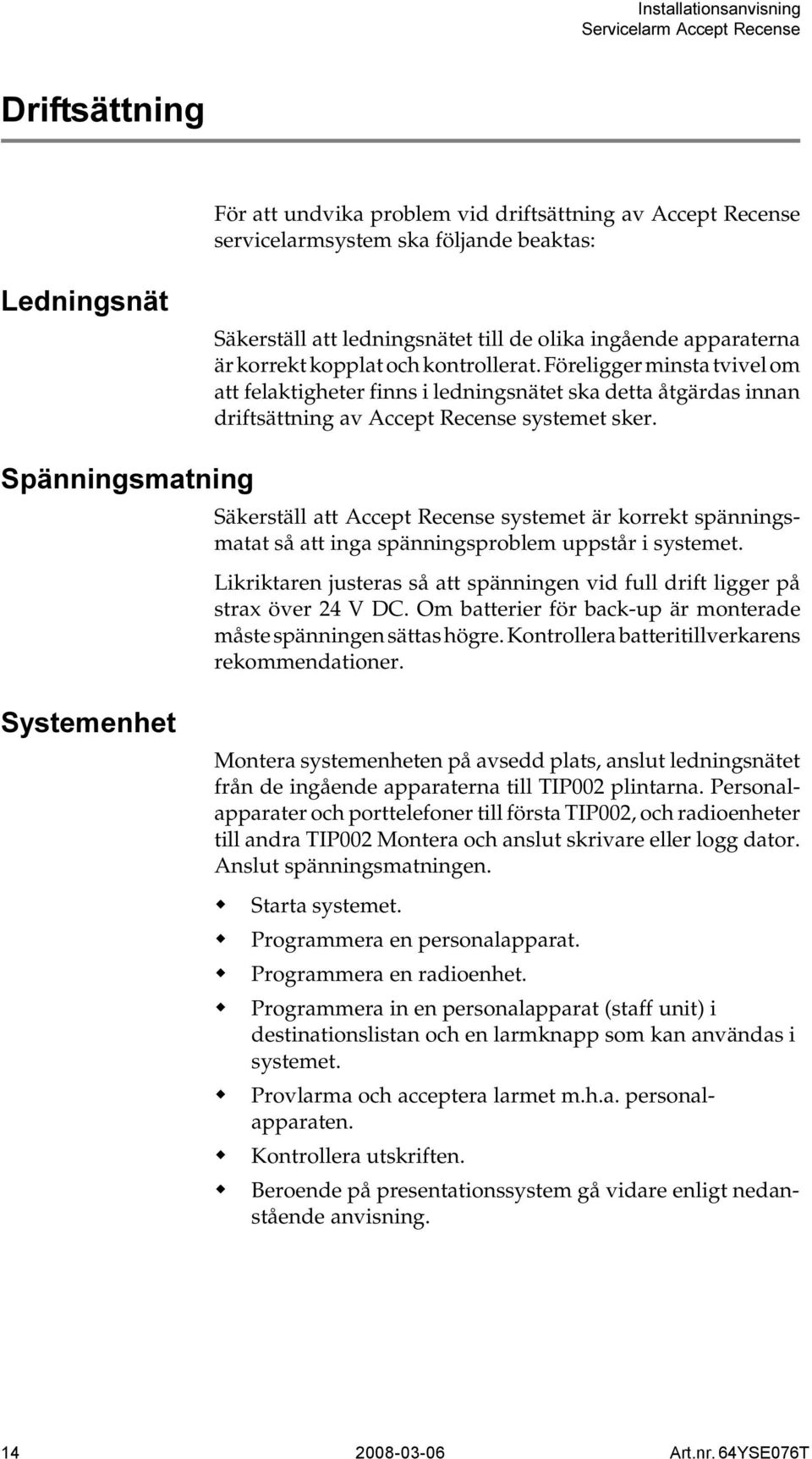

14 För att undvika problem vid driftsättning av Accept Recense servicelarmsystem ska följande beaktas: Säkerställ att ledningsnätet till de olika ingående apparaterna är korrekt kopplat och kontrollerat. Föreligger minsta tvivel om att felaktigheter finns i ledningsnätet ska detta åtgärdas innan driftsättning av Accept Recense systemet sker. Säkerställ att Accept Recense systemet är korrekt spänningsmatat så att inga spänningsproblem uppstår i systemet. Likriktaren justeras så att spänningen vid full drift ligger på strax över 24 V DC. Om batterier för back-up är monterade måste spänningen sättas högre. Kontrollera batteritillverkarens rekommendationer. Montera systemenheten på avsedd plats, anslut ledningsnätet från de ingående apparaterna till TIP002 plintarna. Personalapparater och porttelefoner till första TIP002, och radioenheter till andra TIP002 Montera och anslut skrivare eller logg dator. Anslut spänningsmatningen. Starta systemet. Programmera en personalapparat. Programmera en radioenhet. Programmera in en personalapparat (staff unit) i destinationslistan och en larmknapp som kan användas i systemet. Provlarma och acceptera larmet m.h.a. personalapparaten. Kontrollera utskriften. Beroende på presentationssystem gå vidare enligt nedanstående anvisning Art.nr. 64YSE076T

15 Koppla in den fasta personsökarutrustningen. Programmera ett sökarnummer (företrädesvis ett gruppnummer). Provlarma. Fungerar denna konfiguration, programmera och testa därefter alla personalapparater. Programmera övriga personsökarnummer och testa. Programmera därefter in destinationslistor och de larmknappar och radiolarmsändare som ska användas i systemet. Koppla in displayen. Programmera ett displaynummer. Provlarma. Fungerar konfigurationen, programmera och testa därefter alla personalapparater. Programmera övriga displaynummer och testa. Programmera därefter in destinationslistor och de larmknappar och radiolarmsändare som ska användas i systemet. Koppla in telefonlinje och växel. Programmera telefonnummer (anknytningsnummer). Anslut de bärbara telefonerna, och programmera upp alla anknytningar. Provlarma. Fungerar konfigurationen, programmera och testa därefter alla personalapparater. Programmera därefter in destinationslistor och de larmknappar och radiolarmsändare som ska användas i systemet. Art.nr. 64YSE076T

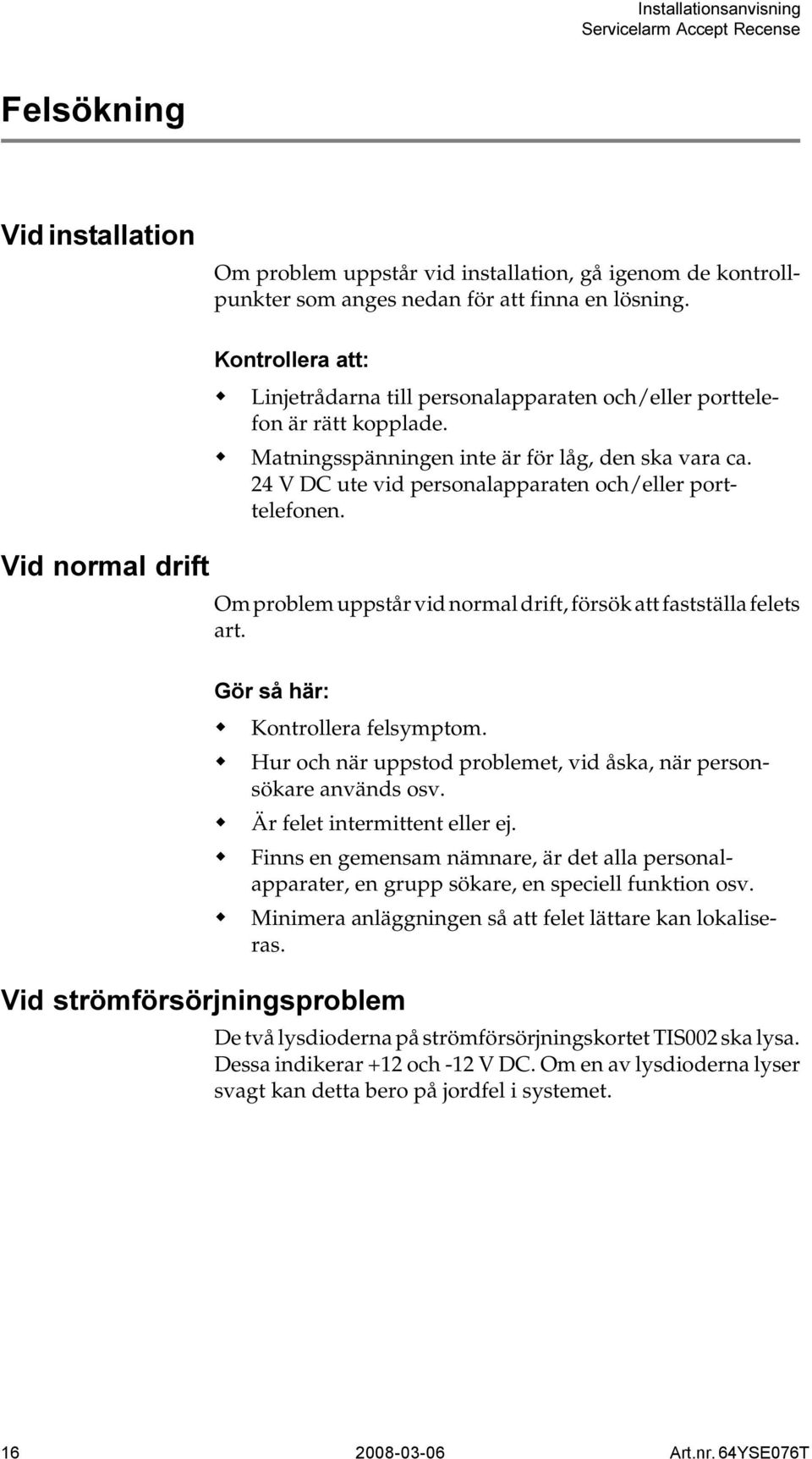

16 Om problem uppstår vid installation, gå igenom de kontrollpunkter som anges nedan för att finna en lösning. Linjetrådarna till personalapparaten och/eller porttelefon är rätt kopplade. Matningsspänningen inte är för låg, den ska vara ca. 24 V DC ute vid personalapparaten och/eller porttelefonen. Om problem uppstår vid normal drift, försök att fastställa felets art. Kontrollera felsymptom. Hur och när uppstod problemet, vid åska, när personsökare används osv. Är felet intermittent eller ej. Finns en gemensam nämnare, är det alla personalapparater, en grupp sökare, en speciell funktion osv. Minimera anläggningen så att felet lättare kan lokaliseras. De två lysdioderna på strömförsörjningskortet TIS002 ska lysa. Dessa indikerar +12 och -12 V DC. Om en av lysdioderna lyser svagt kan detta bero på jordfel i systemet Art.nr. 64YSE076T
