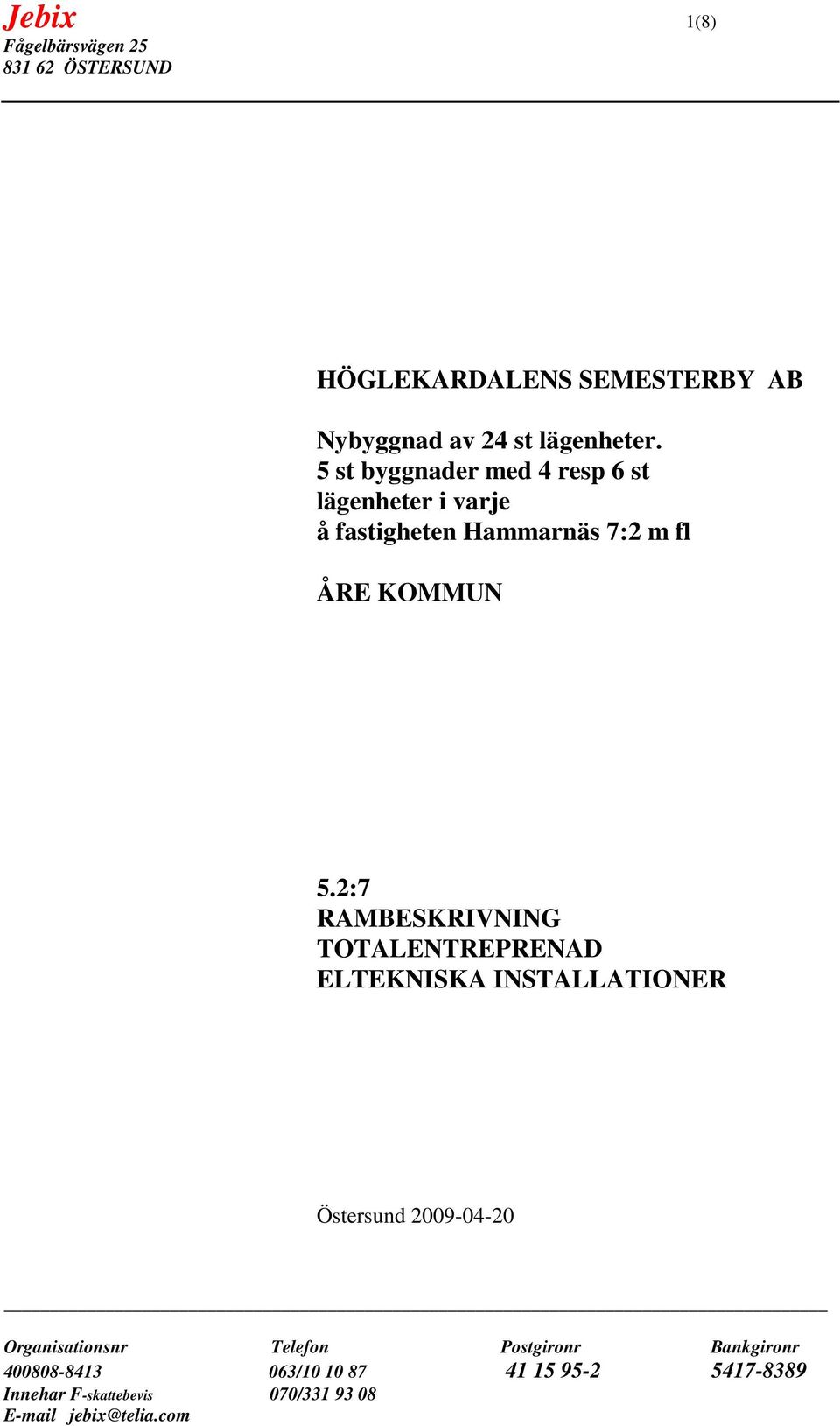

1 Jebix 1(8) HÖGLEKARDALENS SEMESTERBY AB Nybyggnad av 24 st lägenheter. 5 st byggnader med 4 resp 6 st lägenheter i varje å fastigheten Hammarnäs 7:2 m fl ÅRE KOMMUN 5.2:7 RAMBESKRIVNING TOTALENTREPRENAD ELTEKNISKA INSTALLATIONER Östersund

2 Jebix 2(8) Denna beskrivning ansluter till EL AMA. AFA AFA.12 ALLMÄN ORIENTERING Beställare Höglekardalens Semesterby AB Storgatan Östersund AFA.121 Beställarens ombud under anbudstiden Förfrågningar under anbudstiden skall ställas till: Lars Sällström, tel , e-post: AFA.122 Beställarens kontaktman för visning av arbetsområdet För visning av arbetsområdet kontaktas: Lars Sällström AFA.13 Projektör EL-PROJEKTÖR Jebix Östersund Tel: Mobil: Handläggare: Jan Erik Bixo

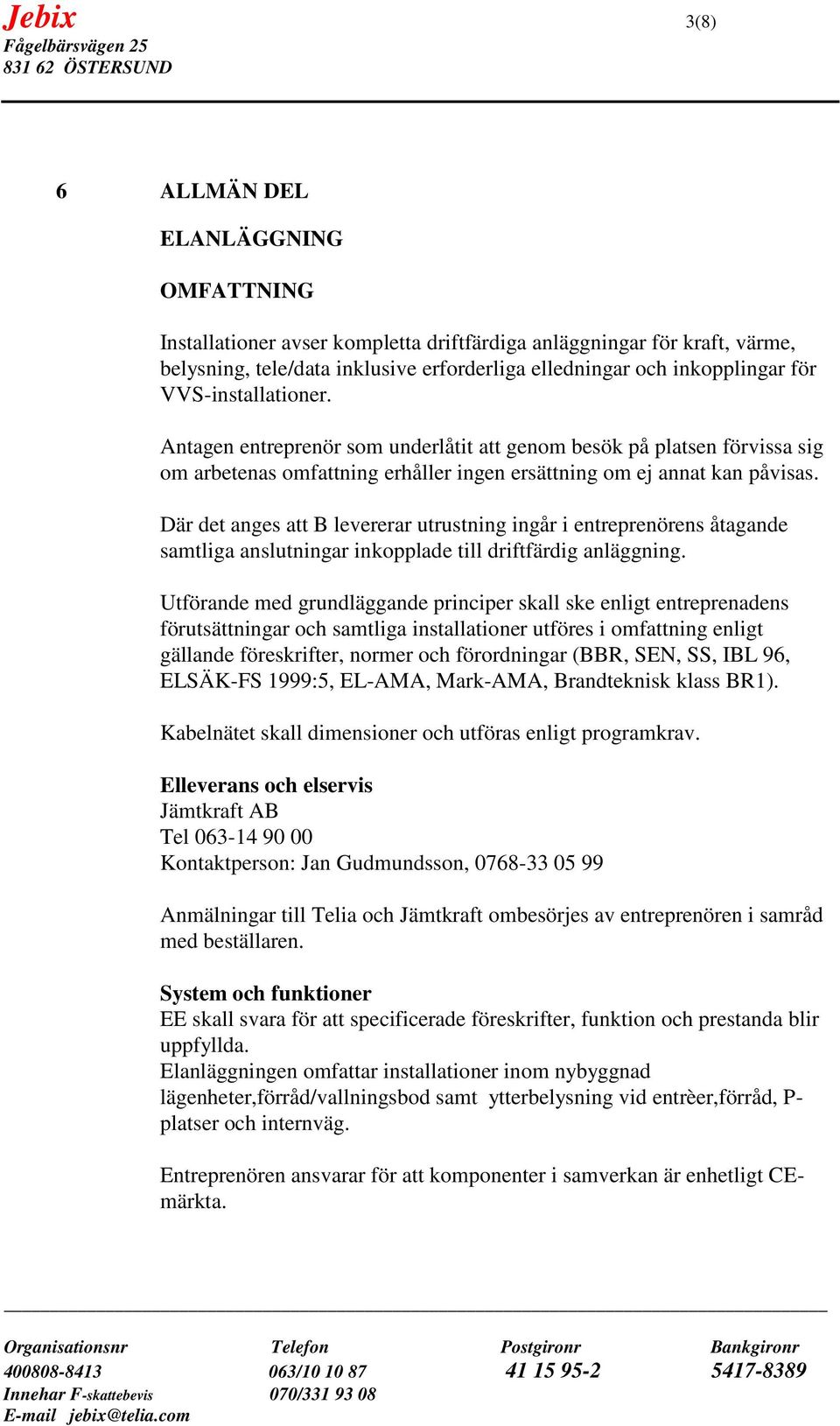

3 Jebix 3(8) 6 ALLMÄN DEL ELANLÄGGNING OMFATTNING Installationer avser kompletta driftfärdiga anläggningar för kraft, värme, belysning, tele/data inklusive erforderliga elledningar och inkopplingar för VVS-installationer. Antagen entreprenör som underlåtit att genom besök på platsen förvissa sig om arbetenas omfattning erhåller ingen ersättning om ej annat kan påvisas. Där det anges att B levererar utrustning ingår i entreprenörens åtagande samtliga anslutningar inkopplade till driftfärdig anläggning. Utförande med grundläggande principer skall ske enligt entreprenadens förutsättningar och samtliga installationer utföres i omfattning enligt gällande föreskrifter, normer och förordningar (BBR, SEN, SS, IBL 96, ELSÄK-FS 1999:5, EL-AMA, Mark-AMA, Brandteknisk klass BR1). Kabelnätet skall dimensioner och utföras enligt programkrav. Elleverans och elservis Jämtkraft AB Tel Kontaktperson: Jan Gudmundsson, Anmälningar till Telia och Jämtkraft ombesörjes av entreprenören i samråd med beställaren. System och funktioner EE skall svara för att specificerade föreskrifter, funktion och prestanda blir uppfyllda. Elanläggningen omfattar installationer inom nybyggnad lägenheter,förråd/vallningsbod samt ytterbelysning vid entrèer,förråd, P- platser och internväg. Entreprenören ansvarar för att komponenter i samverkan är enhetligt CEmärkta.

4 Jebix 4(8) UTRYMMEN Samordning skall ske mellan apparater som placeras inom samma utrymme. Ex ställ för tele/data, elcentraler, apparatskåp. EE skall förvissa sig om att på ritningar angivna utrymmen för el/tele är tillräckliga med hänsyn till av entreprenören vald materiel. Om så inte är fallet skall detta anges i anbudet. Samordning med VVS-E skall ske före montage. CENTRALUTRUSTNINGAR Inkommande serviser lev av Jämtkraft. Föranmälan ombesörjs av elentreprenören i samråd nyttjaren. Servissäkring med fastighetsmätare placeras i fasadmätarskåp på vägg under utvändig trappa resp hus 1 t o m 5 enl sit.plan. Fördelningscentral/gruppcentral för gruppledningar till bilvärmarcentraler och stolpbelysningar placeras inom samma utrymme i de hus dessa utgår ifrån. Gruppcentral i respektive lägenhet skall vara försedd med automatsäkringar, jordfelsbrytare (0-30 ma) och huv. Reservutrymme 20%. Kollektiv mätning utförs för resp huskropp men installationerna skall i möjligaste mån anpassas till framtida enskild mätning. TV-antennanläggning ingår i sidoentreprenad. I central med GII och GIII säkringar skall 20% av säkringarna vara i reserv. I central med greppsäkringar skall handtag för knivsäkring lev. Vid central skall säkr.hållare monteras. Bilvärmarcentraler med timer och jordfelsbrytare alt styrning via utvändig termostat. Båda alternativen prissätts i anbudet. UC för fjärrvärme placeras i skidförråd resp hus.

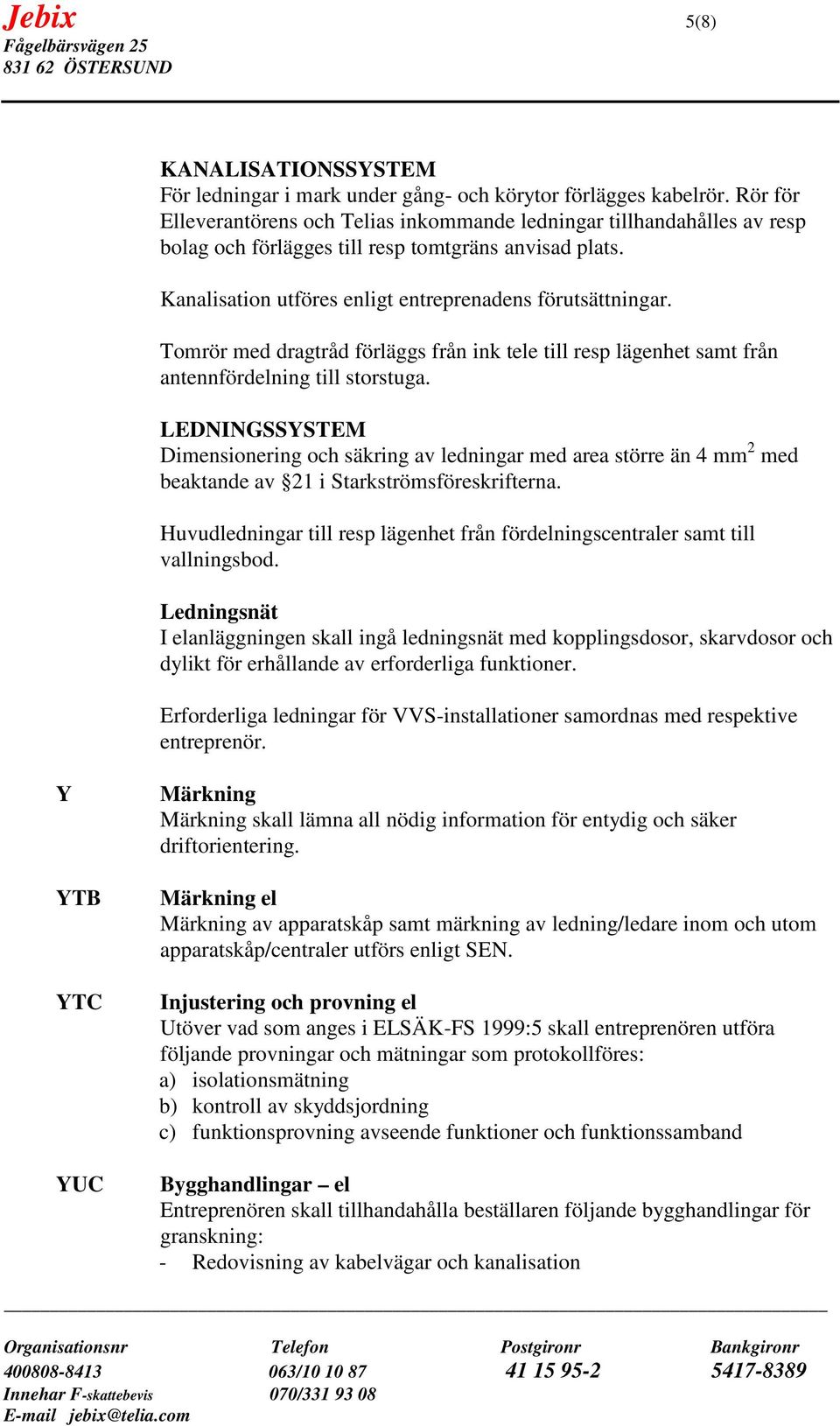

5 Jebix 5(8) KANALISATIONSSYSTEM För ledningar i mark under gång- och körytor förlägges kabelrör. Rör för Elleverantörens och Telias inkommande ledningar tillhandahålles av resp bolag och förlägges till resp tomtgräns anvisad plats. Kanalisation utföres enligt entreprenadens förutsättningar. Tomrör med dragtråd förläggs från ink tele till resp lägenhet samt från antennfördelning till storstuga. LEDNINGSSYSTEM Dimensionering och säkring av ledningar med area större än 4 mm 2 med beaktande av 21 i Starkströmsföreskrifterna. Huvudledningar till resp lägenhet från fördelningscentraler samt till vallningsbod. Ledningsnät I elanläggningen skall ingå ledningsnät med kopplingsdosor, skarvdosor och dylikt för erhållande av erforderliga funktioner. Erforderliga ledningar för VVS-installationer samordnas med respektive entreprenör. Y YTB YTC YUC Märkning Märkning skall lämna all nödig information för entydig och säker driftorientering. Märkning el Märkning av apparatskåp samt märkning av ledning/ledare inom och utom apparatskåp/centraler utförs enligt SEN. Injustering och provning el Utöver vad som anges i ELSÄK-FS 1999:5 skall entreprenören utföra följande provningar och mätningar som protokollföres: a) isolationsmätning b) kontroll av skyddsjordning c) funktionsprovning avseende funktioner och funktionssamband Bygghandlingar el Entreprenören skall tillhandahålla beställaren följande bygghandlingar för granskning: - Redovisning av kabelvägar och kanalisation

6 Jebix 6(8) - Kraft-, belysning- och teleritningar Bygghandlingar skall utföras och godkännas av beställare före det att elinstallationsarbetena påbörjas. Tekniska uppgifter i anbud Anbudet skall innehålla tekniska data, beskrivningar, fabrikat, katalognummer och typbeteckning för offererat material i den utsträckning som erfordras för en fackmässig bedömning a anbudet, bl a med avseende på driftsäkerhet, miljöpolicy, underhåll och utrymmesbehov. YUD Relationshandlingar el 2 omg kopior av planritningar med apparater och ledningar samt protokoll enl YTC. Planritningar i Pdf och DWG-format överlämnas på CD. YUH YUP Underlag för driftinstruktioner el 2 omg av fabrikantens anvisningar samt kortfattad funktionsbeskrivning överlämnas vid slutbesiktning i Pdf-format på CD-skiva. Information till drift- och underhållspersonal el Entreprenören instruerar beställarens drift- och underhållspersonal funktionssätt samt drift- och underhåll av i entreprenaden ingående utrustning. Instruktion av personal skall utföras med den tekniska dokumentationen som grund. Beräknad tidsåtgång 2 tim.

7 Jebix 7(8) 63 ELKRAFTSYSTEM I entreprenaden ingår leverans, uppackning, rengöring, uppsättning och inkoppling av samtliga apparater som enligt entreprenadens förutsättningar och föreskrifter utföres med fast anslutning samt leverans och isättning av lampor typ longlife och lysrör typ fullfärg samt Hg-lampor typ Super de lux. Lysrörsarmaturer monteras i tak i förråd, vallningsbod, vid köksutrustning och under överskåp. Takarmatur glödljus i toalett/dusch samt anslutning av spegelskåpsbelysning som levereras av B. Bastu och skidförråd förses med glödljusarmaturer. WC förses med väggarmatur med rakuttag. För sängarmaturer uttag vid över- resp underslaf. Allmän belysning i sovrum/sovloft med plafonder i tak. Underskåpsbelysning samt timeruttag för kaffebryggare i köksdelen. Pendlad tyristorreglerad glödljusarmatur för matplats och storstuga allmänt via lamputlopp över fönster och i tak. Glödljusarmaturer lågenergi i kpr. Utvändigt vid entréer, balkonger/terrasser armaturer med lågenergilampor. Belysning på infart samt vid parkering och internväg skall utföras med stolpbelysning. Se yttre arbeten. 230V-uttag i toalett (vid brytare )samt på balkong/terrass via brytare. Elvärmeanläggning Dimensionerande innetemperatur 21 o C vid utetemperatur -28 o C. Vallningsbod/Förråd förses med elelement. Övriga byggnader förses med vattenburen golvvärme med individuell rumsreglering.

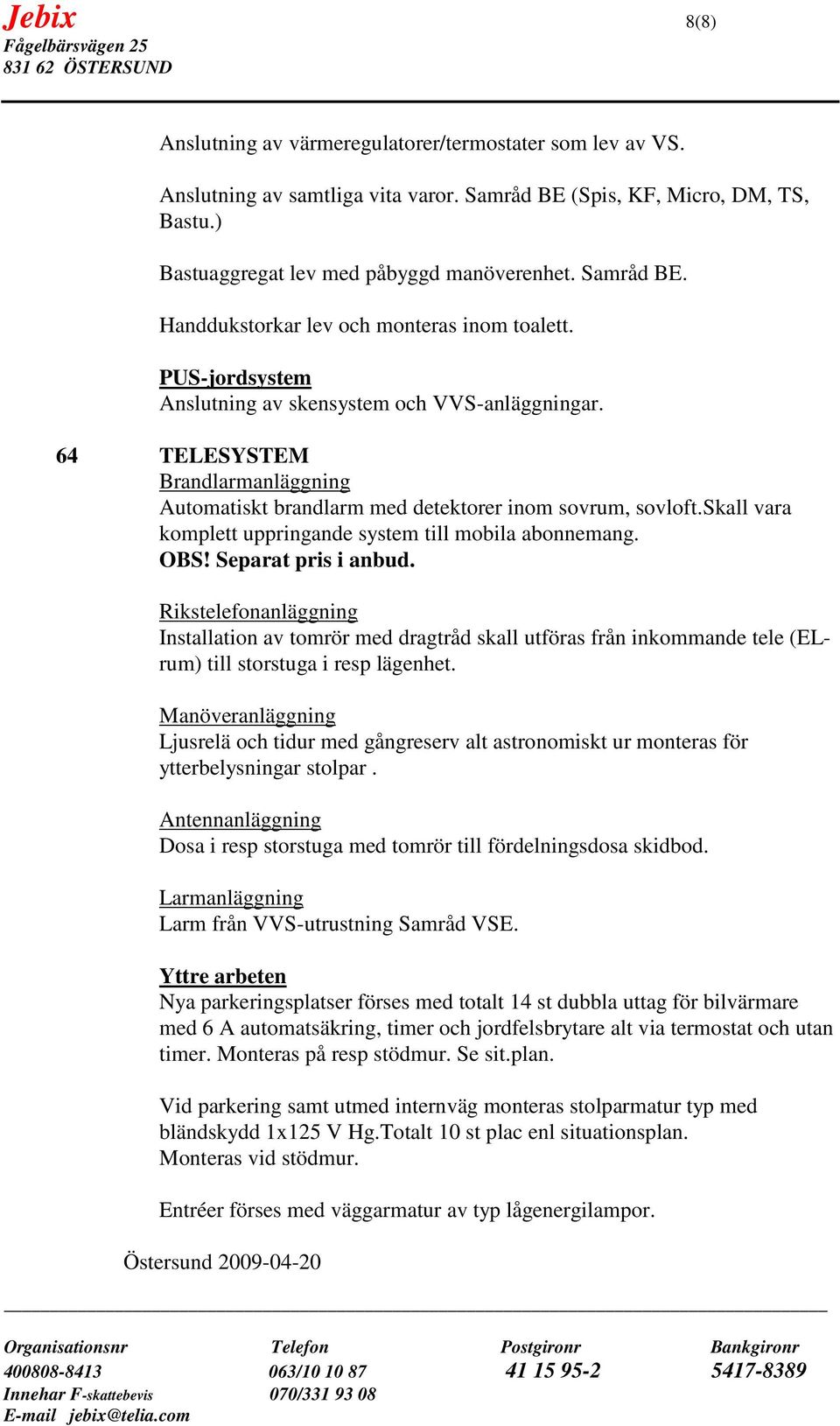

8 Jebix 8(8) Anslutning av värmeregulatorer/termostater som lev av VS. Anslutning av samtliga vita varor. Samråd BE (Spis, KF, Micro, DM, TS, Bastu.) Bastuaggregat lev med påbyggd manöverenhet. Samråd BE. Handdukstorkar lev och monteras inom toalett. PUS-jordsystem Anslutning av skensystem och VVS-anläggningar. 64 TELESYSTEM Brandlarmanläggning Automatiskt brandlarm med detektorer inom sovrum, sovloft.skall vara komplett uppringande system till mobila abonnemang. OBS! Separat pris i anbud. Rikstelefonanläggning Installation av tomrör med dragtråd skall utföras från inkommande tele (ELrum) till storstuga i resp lägenhet. Manöveranläggning Ljusrelä och tidur med gångreserv alt astronomiskt ur monteras för ytterbelysningar stolpar. Antennanläggning Dosa i resp storstuga med tomrör till fördelningsdosa skidbod. Larmanläggning Larm från VVS-utrustning Samråd VSE. Yttre arbeten Nya parkeringsplatser förses med totalt 14 st dubbla uttag för bilvärmare med 6 A automatsäkring, timer och jordfelsbrytare alt via termostat och utan timer. Monteras på resp stödmur. Se sit.plan. Vid parkering samt utmed internväg monteras stolparmatur typ med bländskydd 1x125 V Hg.Totalt 10 st plac enl situationsplan. Monteras vid stödmur. Entréer förses med väggarmatur av typ lågenergilampor. Östersund
