2(7) 2253-M EL Version 4. Pos Avsteg * Inarbetat. Ej aktuellt

Transkript

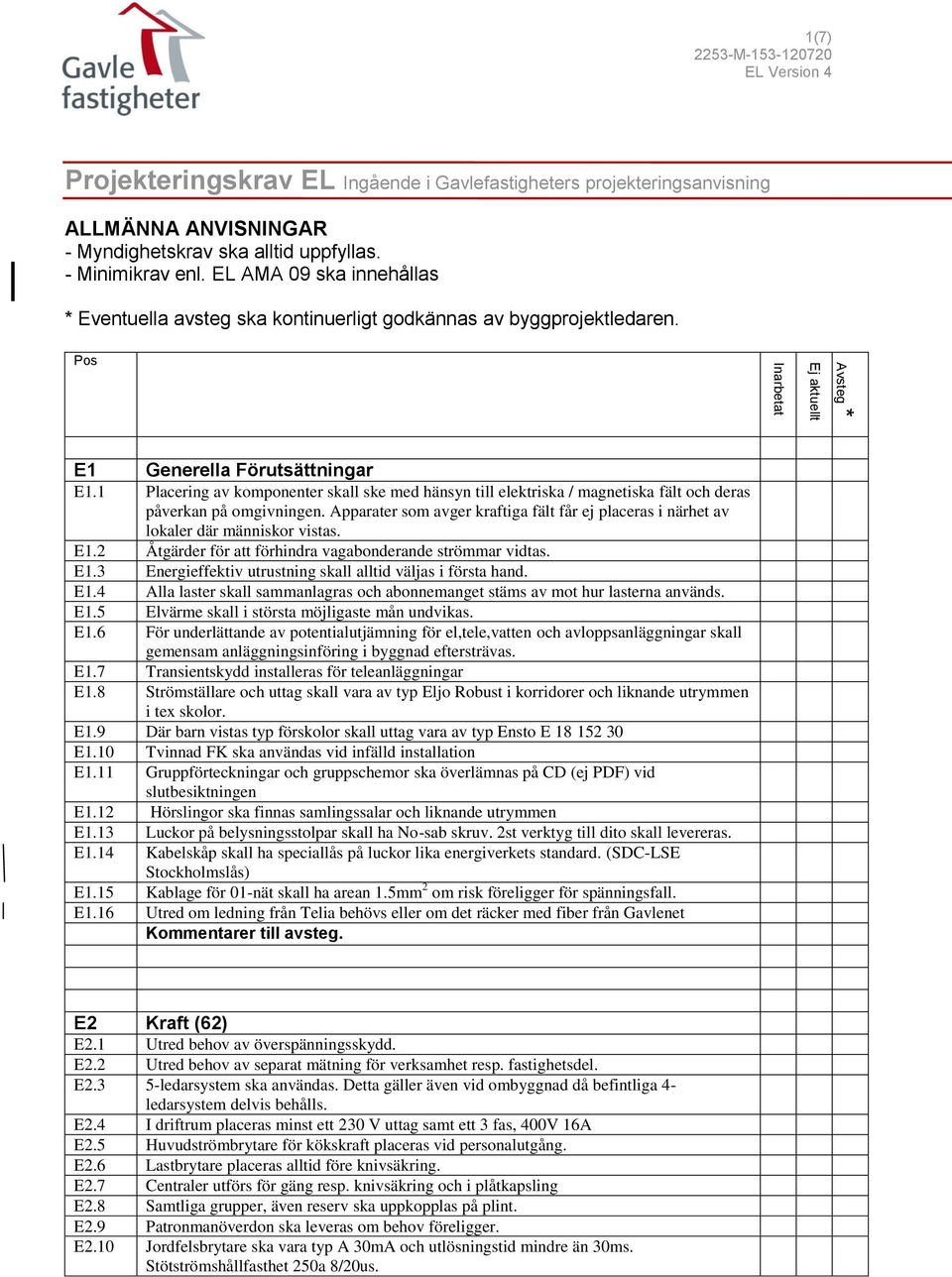

1 1(7) Projekteringskrav EL Ingående i Gavlefastigheters projekteringsanvisning ALLMÄNNA ANVISNINGAR - Myndighetskrav ska alltid uppfyllas. - Minimikrav enl. EL AMA 09 ska innehållas * Eventuella avsteg ska kontinuerligt godkännas av byggprojektledaren. E1 Generella Förutsättningar E1.1 Placering av komponenter skall ske med hänsyn till elektriska / magnetiska fält och deras påverkan på omgivningen. Apparater som avger kraftiga fält får ej placeras i närhet av lokaler där människor vistas. E1.2 Åtgärder för att förhindra vagabonderande strömmar vidtas. E1.3 Energieffektiv utrustning skall alltid väljas i första hand. E1.4 Alla laster skall sammanlagras och abonnemanget stäms av mot hur lasterna används. E1.5 Elvärme skall i största möjligaste mån undvikas. E1.6 För underlättande av potentialutjämning för el,tele,vatten och avloppsanläggningar skall gemensam anläggningsinföring i byggnad eftersträvas. E1.7 Transientskydd installeras för teleanläggningar E1.8 Strömställare och uttag skall vara av typ Eljo Robust i korridorer och liknande utrymmen i tex skolor. E1.9 Där barn vistas typ förskolor skall uttag vara av typ Ensto E E1.10 Tvinnad FK ska användas vid infälld installation E1.11 Gruppförteckningar och gruppschemor ska överlämnas på CD (ej PDF) vid slutbesiktningen E1.12 Hörslingor ska finnas samlingssalar och liknande utrymmen E1.13 Luckor på belysningsstolpar skall ha No-sab skruv. 2st verktyg till dito skall levereras. E1.14 Kabelskåp skall ha speciallås på luckor lika energiverkets standard. (SDC-LSE Stockholmslås) E1.15 Kablage för 01-nät skall ha arean 1.5mm 2 om risk föreligger för spänningsfall. E1.16 Utred om ledning från Telia behövs eller om det räcker med fiber från Gavlenet E2 Kraft (62) E2.1 Utred behov av överspänningsskydd. E2.2 Utred behov av separat mätning för verksamhet resp. fastighetsdel. E2.3 5-ledarsystem ska användas. Detta gäller även vid ombyggnad då befintliga 4- ledarsystem delvis behålls. E2.4 I driftrum placeras minst ett 230 V uttag samt ett 3 fas, 400V 16A E2.5 Huvudströmbrytare för kökskraft placeras vid personalutgång. E2.6 Lastbrytare placeras alltid före knivsäkring. E2.7 Centraler utförs för gäng resp. knivsäkring och i plåtkapsling E2.8 Samtliga grupper, även reserv ska uppkopplas på plint. E2.9 Patronmanöverdon ska leveras om behov föreligger. E2.10 Jordfelsbrytare ska vara typ A 30mA och utlösningstid mindre än 30ms. Stötströmshållfasthet 250a 8/20us.

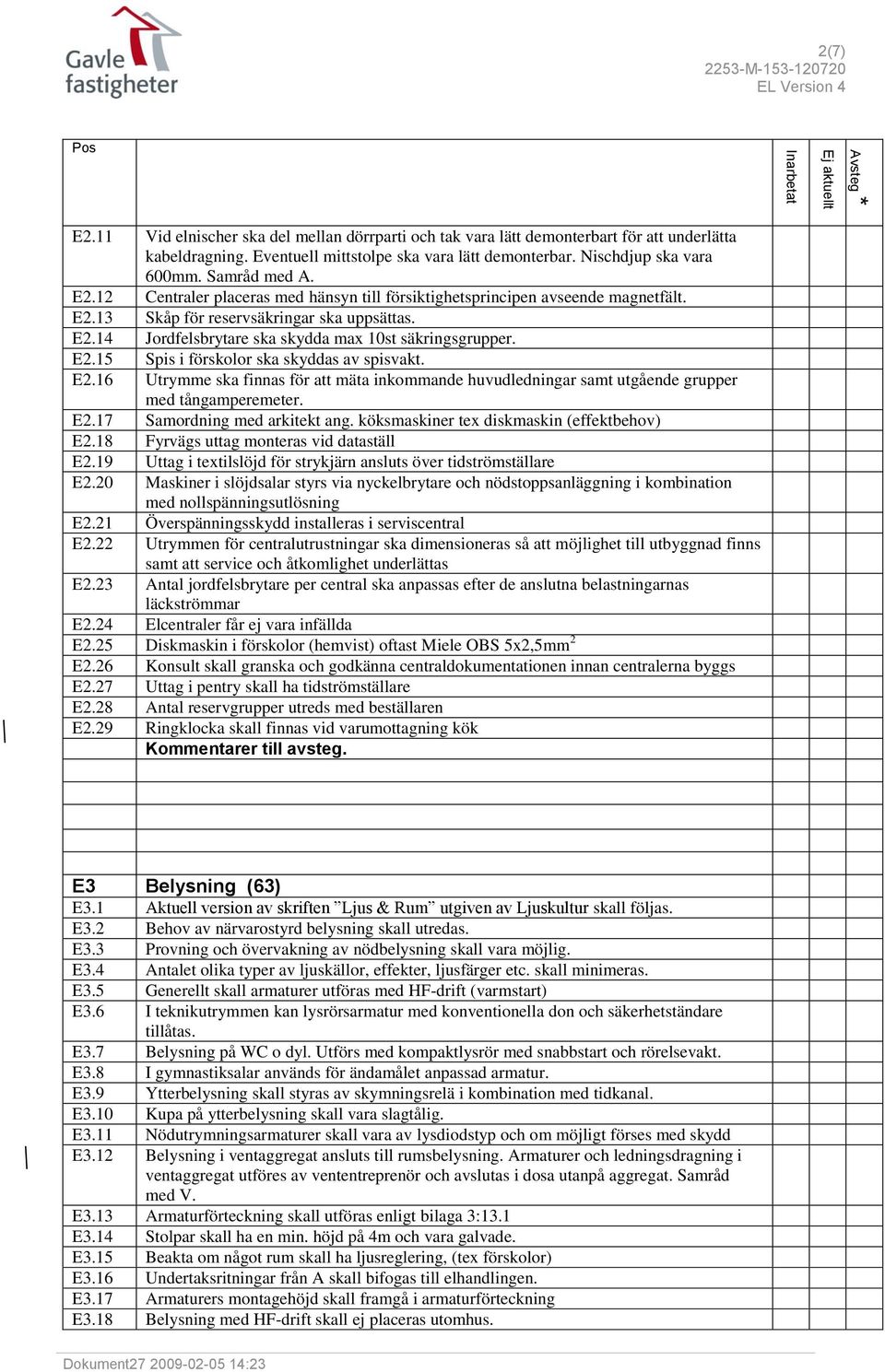

2 2(7) E2.11 Vid elnischer ska del mellan dörrparti och tak vara lätt demonterbart för att underlätta kabeldragning. Eventuell mittstolpe ska vara lätt demonterbar. Nischdjup ska vara 600mm. Samråd med A. E2.12 Centraler placeras med hänsyn till försiktighetsprincipen avseende magnetfält. E2.13 Skåp för reservsäkringar ska uppsättas. E2.14 Jordfelsbrytare ska skydda max 10st säkringsgrupper. E2.15 Spis i förskolor ska skyddas av spisvakt. E2.16 Utrymme ska finnas för att mäta inkommande huvudledningar samt utgående grupper med tångamperemeter. E2.17 Samordning med arkitekt ang. köksmaskiner tex diskmaskin (effektbehov) E2.18 Fyrvägs uttag monteras vid dataställ E2.19 Uttag i textilslöjd för strykjärn ansluts över tidströmställare E2.20 Maskiner i slöjdsalar styrs via nyckelbrytare och nödstoppsanläggning i kombination med nollspänningsutlösning E2.21 Överspänningsskydd installeras i serviscentral E2.22 Utrymmen för centralutrustningar ska dimensioneras så att möjlighet till utbyggnad finns samt att service och åtkomlighet underlättas E2.23 Antal jordfelsbrytare per central ska anpassas efter de anslutna belastningarnas läckströmmar E2.24 Elcentraler får ej vara infällda E2.25 Diskmaskin i förskolor (hemvist) oftast Miele OBS 5x2,5mm 2 E2.26 Konsult skall granska och godkänna centraldokumentationen innan centralerna byggs E2.27 Uttag i pentry skall ha tidströmställare E2.28 Antal reservgrupper utreds med beställaren E2.29 Ringklocka skall finnas vid varumottagning kök E3 Belysning (63) E3.1 Aktuell version av skriften Ljus & Rum utgiven av Ljuskultur skall följas. E3.2 Behov av närvarostyrd belysning skall utredas. E3.3 Provning och övervakning av nödbelysning skall vara möjlig. E3.4 Antalet olika typer av ljuskällor, effekter, ljusfärger etc. skall minimeras. E3.5 Generellt skall armaturer utföras med HF-drift (varmstart) E3.6 I teknikutrymmen kan lysrörsarmatur med konventionella don och säkerhetständare tillåtas. E3.7 Belysning på WC o dyl. Utförs med kompaktlysrör med snabbstart och rörelsevakt. E3.8 I gymnastiksalar används för ändamålet anpassad armatur. E3.9 Ytterbelysning skall styras av skymningsrelä i kombination med tidkanal. E3.10 Kupa på ytterbelysning skall vara slagtålig. E3.11 Nödutrymningsarmaturer skall vara av lysdiodstyp och om möjligt förses med skydd E3.12 Belysning i ventaggregat ansluts till rumsbelysning. Armaturer och ledningsdragning i ventaggregat utföres av vententreprenör och avslutas i dosa utanpå aggregat. Samråd med V. E3.13 Armaturförteckning skall utföras enligt bilaga 3:13.1 E3.14 Stolpar skall ha en min. höjd på 4m och vara galvade. E3.15 Beakta om något rum skall ha ljusreglering, (tex förskolor) E3.16 Undertaksritningar från A skall bifogas till elhandlingen. E3.17 Armaturers montagehöjd skall framgå i armaturförteckning E3.18 Belysning med HF-drift skall ej placeras utomhus.

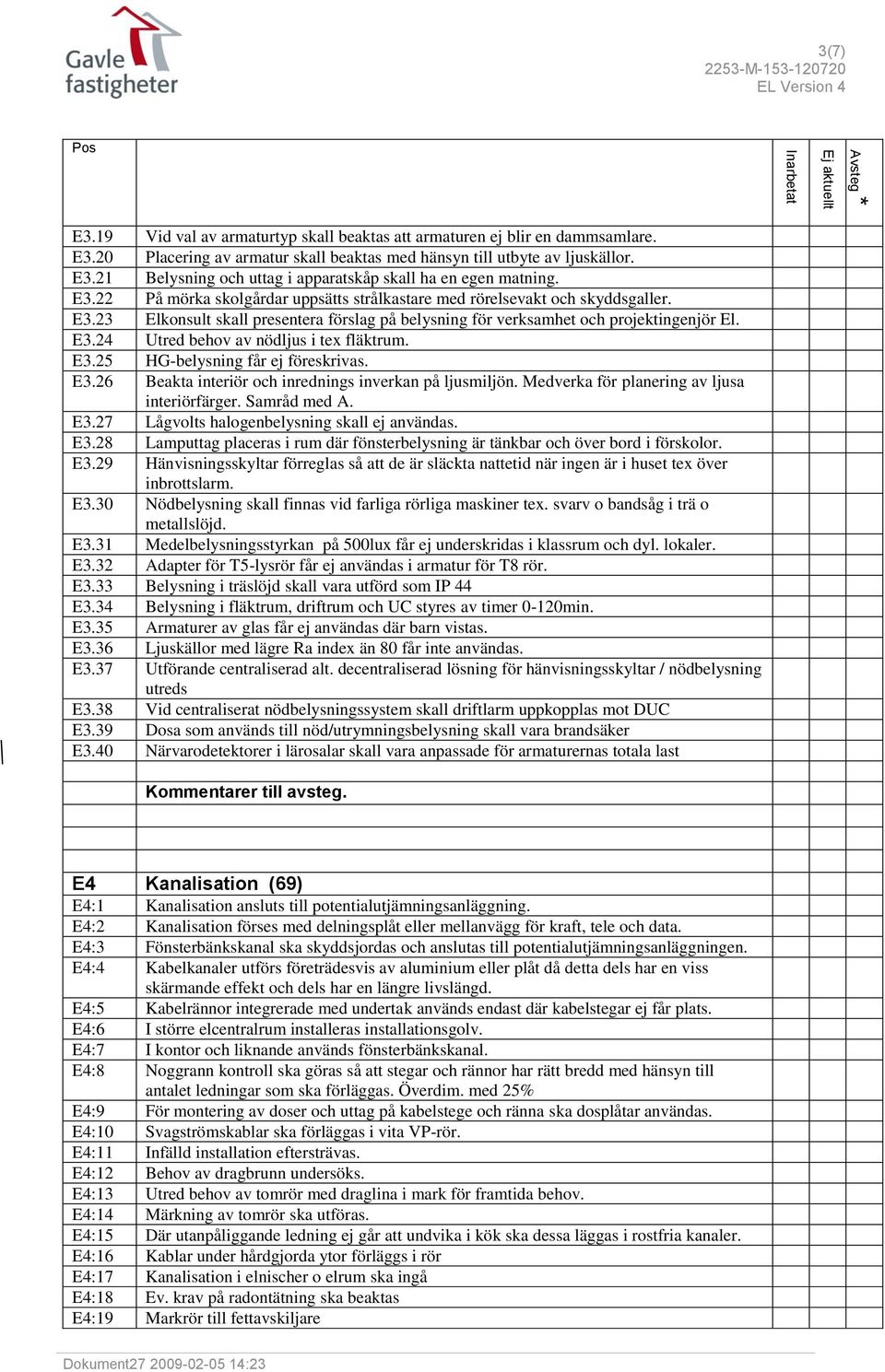

3 3(7) E3.19 Vid val av armaturtyp skall beaktas att armaturen ej blir en dammsamlare. E3.20 Placering av armatur skall beaktas med hänsyn till utbyte av ljuskällor. E3.21 Belysning och uttag i apparatskåp skall ha en egen matning. E3.22 På mörka skolgårdar uppsätts strålkastare med rörelsevakt och skyddsgaller. E3.23 Elkonsult skall presentera förslag på belysning för verksamhet och projektingenjör El. E3.24 Utred behov av nödljus i tex fläktrum. E3.25 HG-belysning får ej föreskrivas. E3.26 Beakta interiör och inrednings inverkan på ljusmiljön. Medverka för planering av ljusa interiörfärger. Samråd med A. E3.27 Lågvolts halogenbelysning skall ej användas. E3.28 Lamputtag placeras i rum där fönsterbelysning är tänkbar och över bord i förskolor. E3.29 Hänvisningsskyltar förreglas så att de är släckta nattetid när ingen är i huset tex över inbrottslarm. E3.30 Nödbelysning skall finnas vid farliga rörliga maskiner tex. svarv o bandsåg i trä o metallslöjd. E3.31 Medelbelysningsstyrkan på 500lux får ej underskridas i klassrum och dyl. lokaler. E3.32 Adapter för T5-lysrör får ej användas i armatur för T8 rör. E3.33 Belysning i träslöjd skall vara utförd som IP 44 E3.34 Belysning i fläktrum, driftrum och UC styres av timer 0-120min. E3.35 Armaturer av glas får ej användas där barn vistas. E3.36 Ljuskällor med lägre Ra index än 80 får inte användas. E3.37 Utförande centraliserad alt. decentraliserad lösning för hänvisningsskyltar / nödbelysning utreds E3.38 Vid centraliserat nödbelysningssystem skall driftlarm uppkopplas mot DUC E3.39 Dosa som används till nöd/utrymningsbelysning skall vara brandsäker E3.40 Närvarodetektorer i lärosalar skall vara anpassade för armaturernas totala last E4 Kanalisation (69) E4:1 Kanalisation ansluts till potentialutjämningsanläggning. E4:2 Kanalisation förses med delningsplåt eller mellanvägg för kraft, tele och data. E4:3 Fönsterbänkskanal ska skyddsjordas och anslutas till potentialutjämningsanläggningen. E4:4 Kabelkanaler utförs företrädesvis av aluminium eller plåt då detta dels har en viss skärmande effekt och dels har en längre livslängd. E4:5 Kabelrännor integrerade med undertak används endast där kabelstegar ej får plats. E4:6 I större elcentralrum installeras installationsgolv. E4:7 I kontor och liknande används fönsterbänkskanal. E4:8 Noggrann kontroll ska göras så att stegar och rännor har rätt bredd med hänsyn till antalet ledningar som ska förläggas. Överdim. med 25% E4:9 För montering av doser och uttag på kabelstege och ränna ska dosplåtar användas. E4:10 Svagströmskablar ska förläggas i vita VP-rör. E4:11 Infälld installation eftersträvas. E4:12 Behov av dragbrunn undersöks. E4:13 Utred behov av tomrör med draglina i mark för framtida behov. E4:14 Märkning av tomrör ska utföras. E4:15 Där utanpåliggande ledning ej går att undvika i kök ska dessa läggas i rostfria kanaler. E4:16 Kablar under hårdgjorda ytor förläggs i rör E4:17 Kanalisation i elnischer o elrum ska ingå E4:18 Ev. krav på radontätning ska beaktas E4:19 Markrör till fettavskiljare

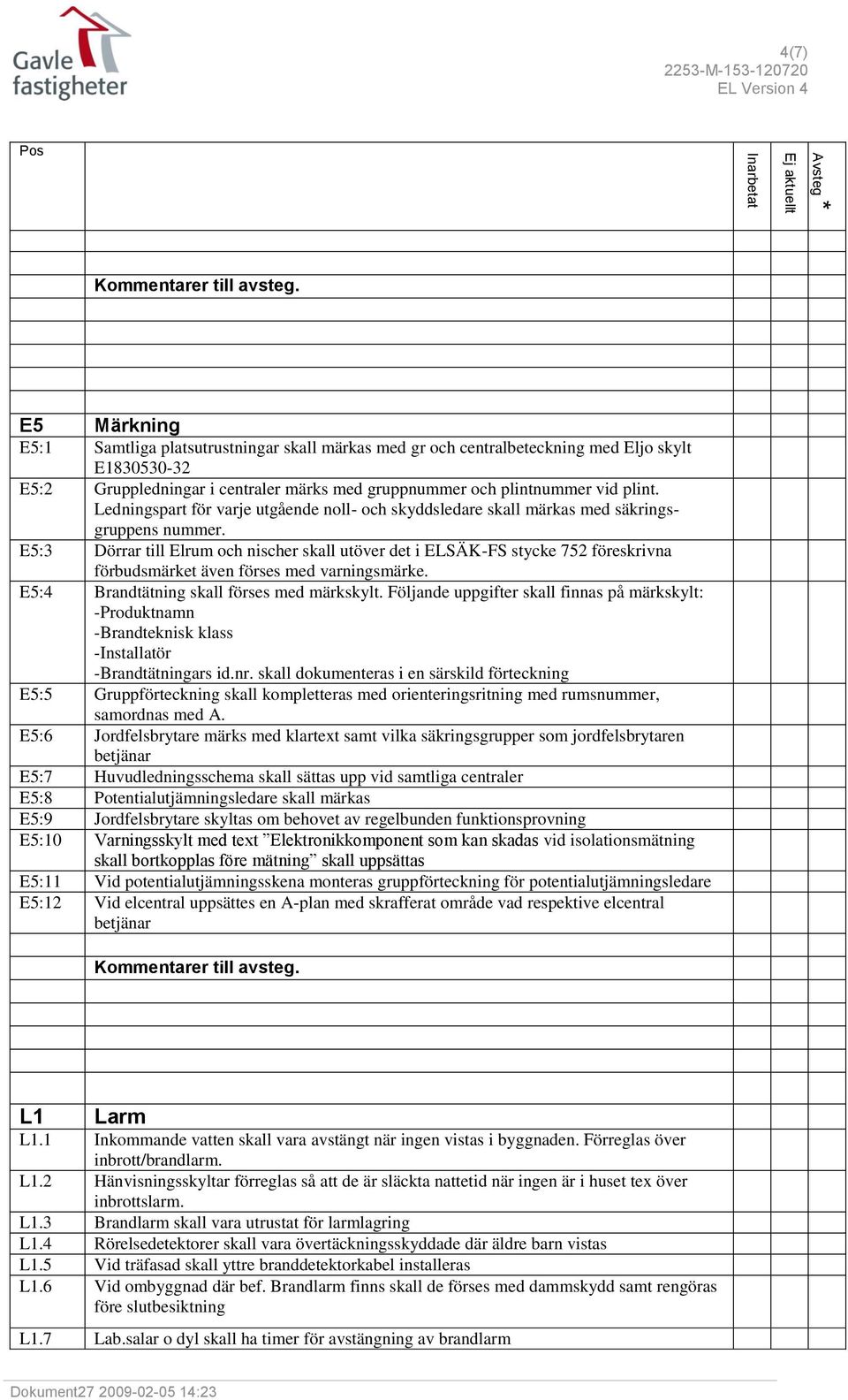

4 4(7) E5 Märkning E5:1 Samtliga platsutrustningar skall märkas med gr och centralbeteckning med Eljo skylt E E5:2 Gruppledningar i centraler märks med gruppnummer och plintnummer vid plint. Ledningspart för varje utgående noll- och skyddsledare skall märkas med säkringsgruppens nummer. E5:3 Dörrar till Elrum och nischer skall utöver det i ELSÄK-FS stycke 752 föreskrivna förbudsmärket även förses med varningsmärke. E5:4 Brandtätning skall förses med märkskylt. Följande uppgifter skall finnas på märkskylt: -Produktnamn -Brandteknisk klass -Installatör -Brandtätningars id.nr. skall dokumenteras i en särskild förteckning E5:5 Gruppförteckning skall kompletteras med orienteringsritning med rumsnummer, samordnas med A. E5:6 Jordfelsbrytare märks med klartext samt vilka säkringsgrupper som jordfelsbrytaren betjänar E5:7 Huvudledningsschema skall sättas upp vid samtliga centraler E5:8 Potentialutjämningsledare skall märkas E5:9 Jordfelsbrytare skyltas om behovet av regelbunden funktionsprovning E5:10 Varningsskylt med text Elektronikkomponent som kan skadas vid isolationsmätning skall bortkopplas före mätning skall uppsättas E5:11 Vid potentialutjämningsskena monteras gruppförteckning för potentialutjämningsledare E5:12 Vid elcentral uppsättes en A-plan med skrafferat område vad respektive elcentral betjänar L1 Larm L1.1 Inkommande vatten skall vara avstängt när ingen vistas i byggnaden. Förreglas över inbrott/brandlarm. L1.2 Hänvisningsskyltar förreglas så att de är släckta nattetid när ingen är i huset tex över inbrottslarm. L1.3 Brandlarm skall vara utrustat för larmlagring L1.4 Rörelsedetektorer skall vara övertäckningsskyddade där äldre barn vistas L1.5 Vid träfasad skall yttre branddetektorkabel installeras L1.6 Vid ombyggnad där bef. Brandlarm finns skall de förses med dammskydd samt rengöras före slutbesiktning L1.7 Lab.salar o dyl skall ha timer för avstängning av brandlarm

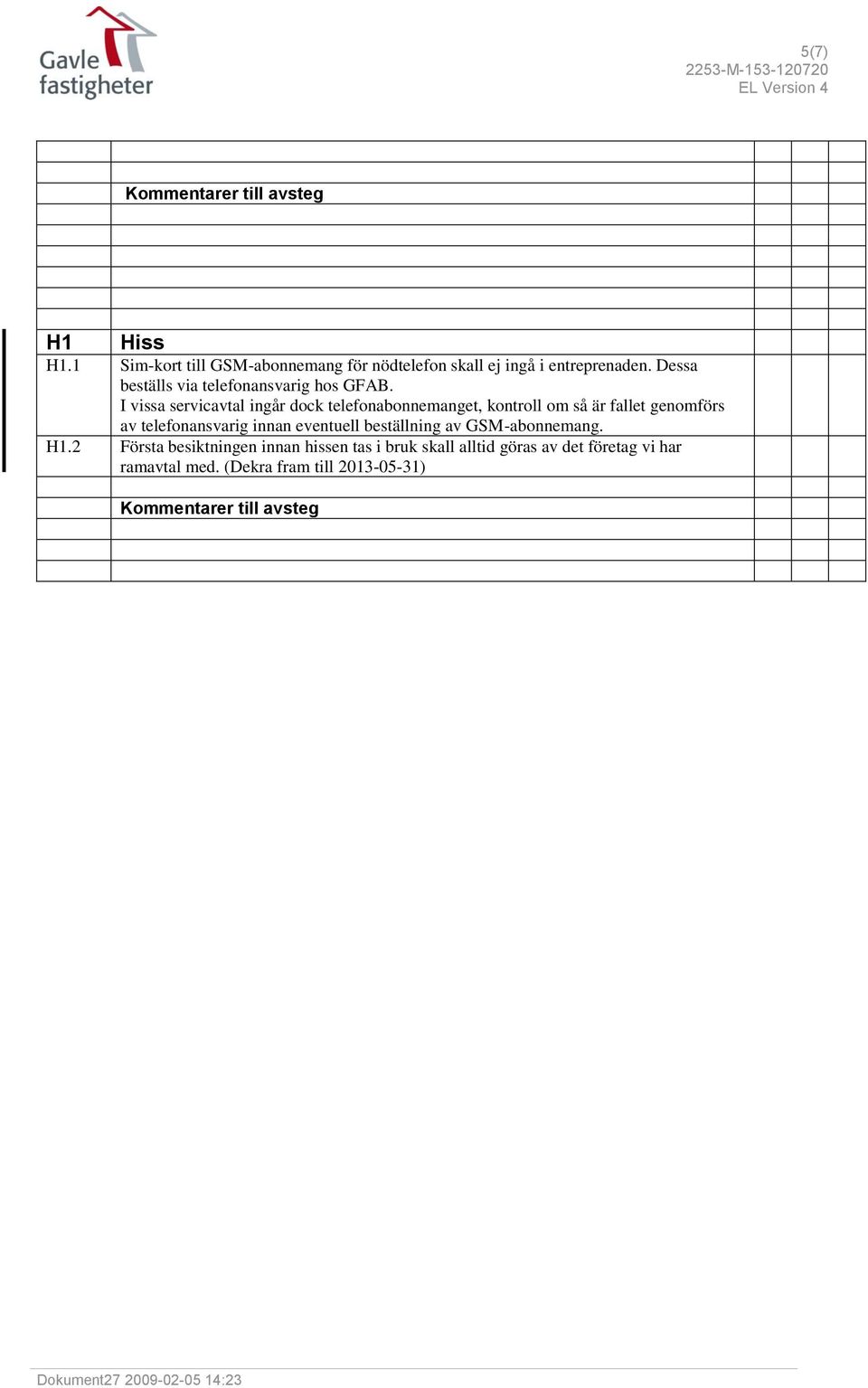

5 5(7) Kommentarer till avsteg H1 Hiss H1.1 Sim-kort till GSM-abonnemang för nödtelefon skall ej ingå i entreprenaden. Dessa beställs via telefonansvarig hos GFAB. I vissa servicavtal ingår dock telefonabonnemanget, kontroll om så är fallet genomförs av telefonansvarig innan eventuell beställning av GSM-abonnemang. H1.2 Första besiktningen innan hissen tas i bruk skall alltid göras av det företag vi har ramavtal med. (Dekra fram till ) Kommentarer till avsteg

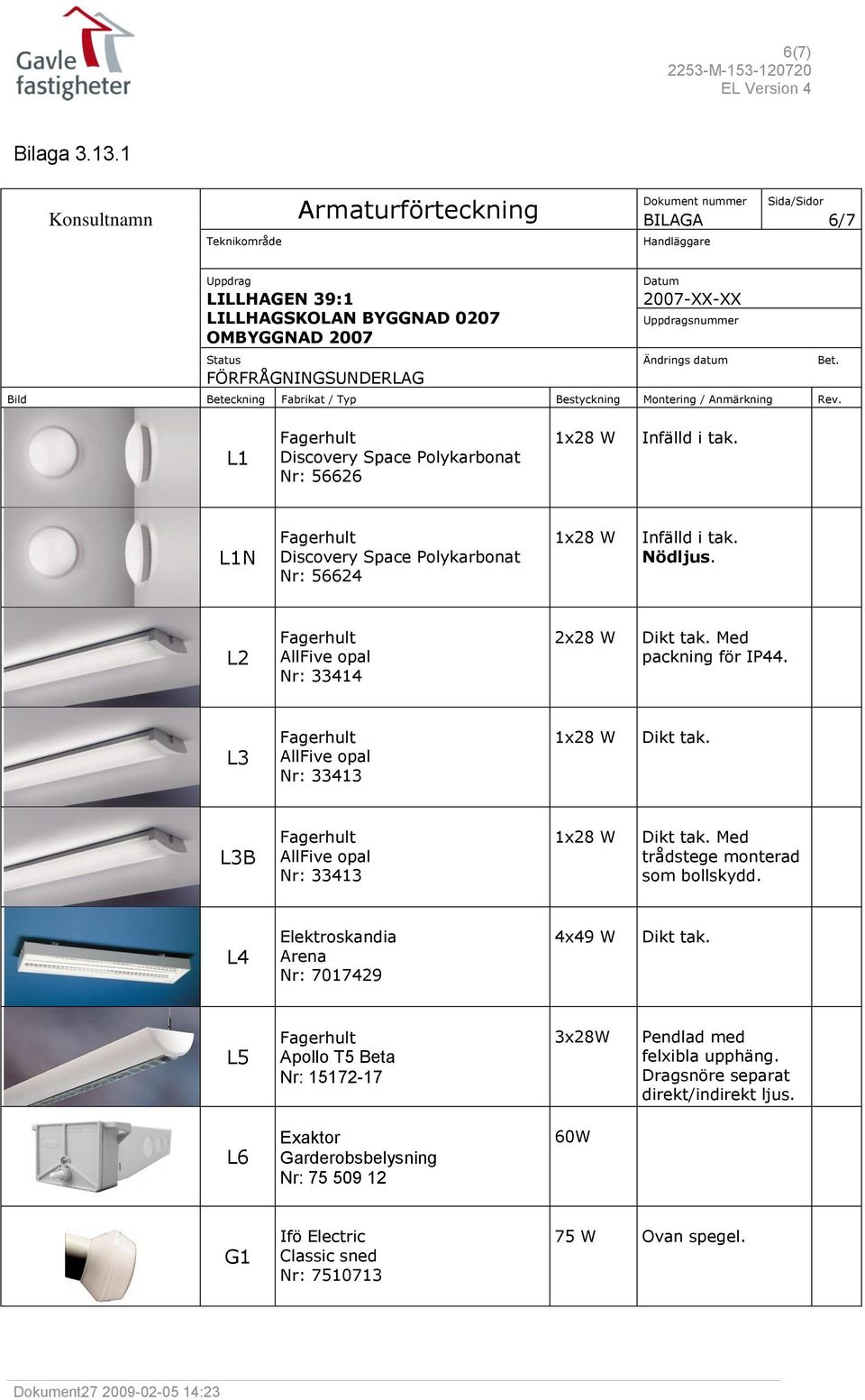

6 6(7) Bilaga Konsultnamn Armaturförteckning Dokument nummer Sida/Sidor BILAGA 6/7 Teknikområde Handläggare Uppdrag LILLHAGEN 39:1 LILLHAGSKOLAN BYGGNAD 0207 OMBYGGNAD 2007 Datum 2007-XX-XX Uppdragsnummer Status Ändrings datum Bet. FÖRFRÅGNINGSUNDERLAG Bild Beteckning Fabrikat / Typ Bestyckning Montering / Anmärkning Rev. L1 Discovery Space Polykarbonat Nr: Infälld i tak. L1N Discovery Space Polykarbonat Nr: Infälld i tak. Nödljus. L2 HF-std. AllFive opal Nr: Polykarbonat 2x28 W Dikt tak. Med packning för IP44. L3 HF-std AllFive opal Nr: Polykarbonat Dikt tak. L3B AllFive opal Nr: Dikt tak. Med trådstege monterad som bollskydd. L4 Elektroskandia Arena Nr: x49 W Dikt tak. L5 Apollo T5 Beta Nr: x28W Pendlad med felxibla upphäng. Dragsnöre separat direkt/indirekt ljus. L6 Exaktor Garderobsbelysning Nr: W G1 Ifö Electric Classic sned Nr: W Ovan spegel.

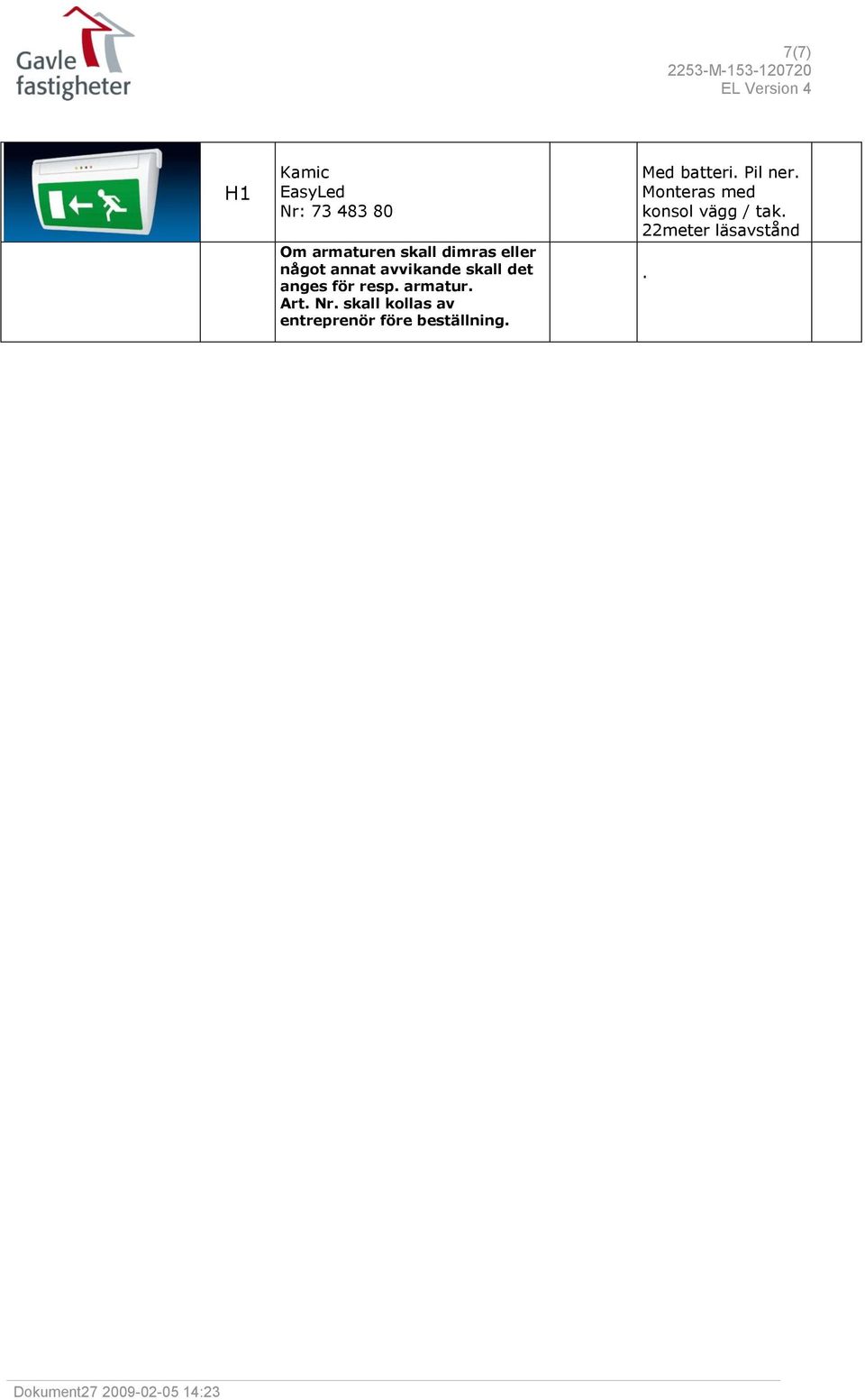

7 7(7) H1 Kamic EasyLed Nr: Om armaturen skall dimras eller något annat avvikande skall det anges för resp. armatur. Art. Nr. skall kollas av entreprenör före beställning. Med batteri. Pil ner. Monteras med konsol vägg / tak. 22meter läsavstånd.
