V o B Hälsinggården. Framtidens Belysning. Sustainable high tech buildings for senior citizens

Transkript

1 Framtidens Belysning

2 Agenda Funktionsprogram Tunable White Produkter Energi Drift & Underhåll 2

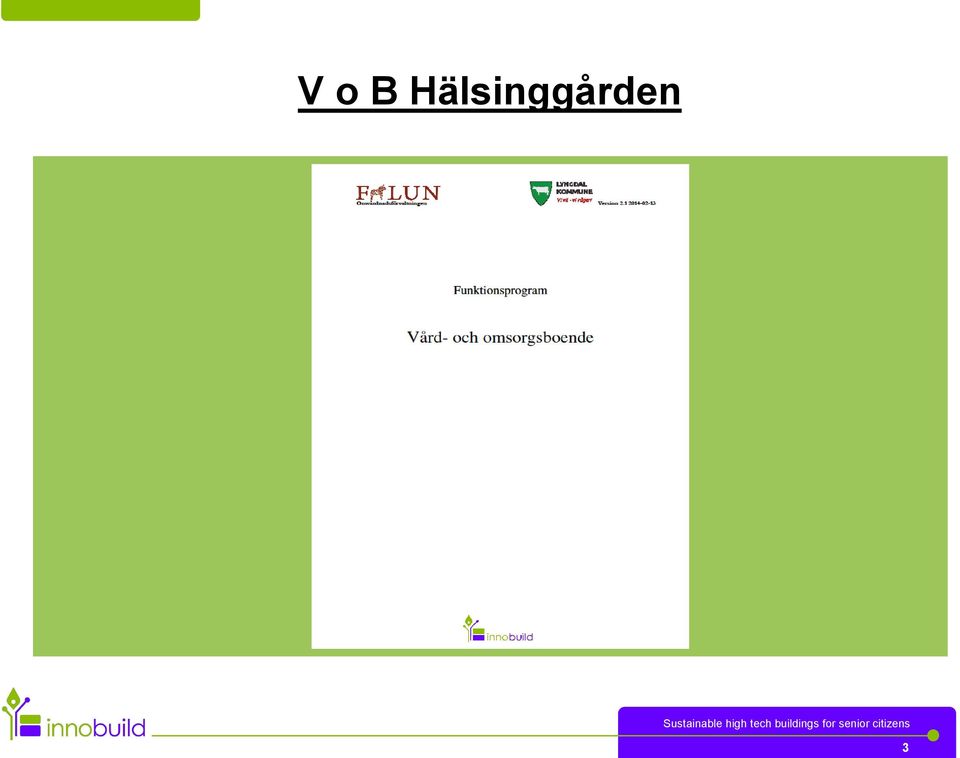

3 3

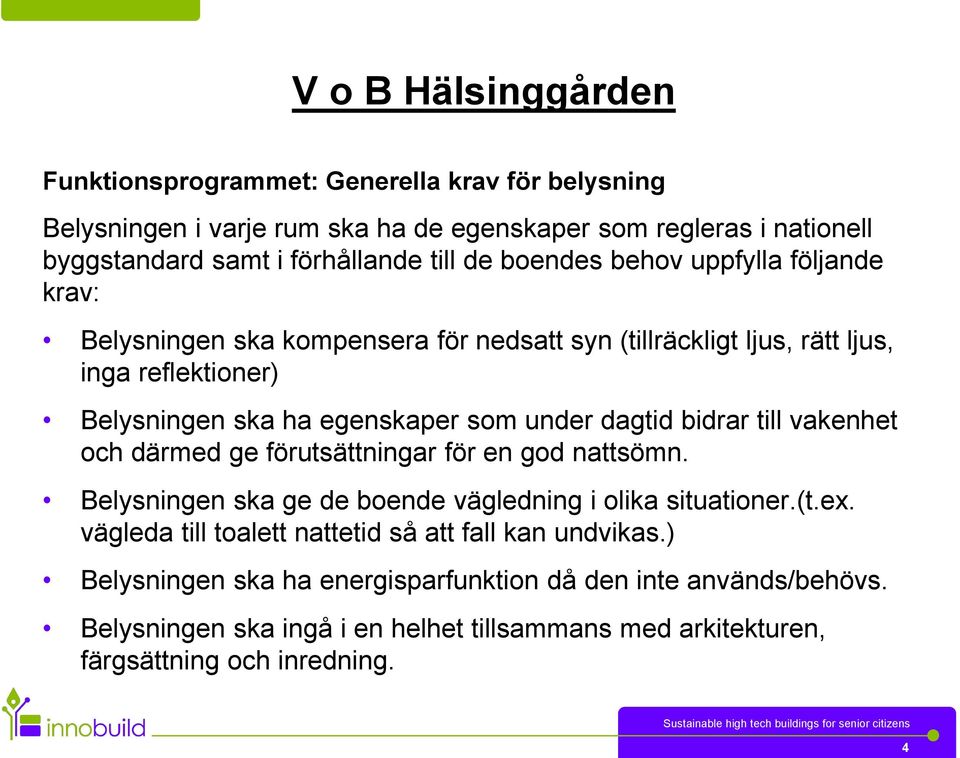

4 Funktionsprogrammet: Generella krav för belysning Belysningen i varje rum ska ha de egenskaper som regleras i nationell byggstandard samt i förhållande till de boendes behov uppfylla följande krav: Belysningen ska kompensera för nedsatt syn (tillräckligt ljus, rätt ljus, inga reflektioner) Belysningen ska ha egenskaper som under dagtid bidrar till vakenhet och därmed ge förutsättningar för en god nattsömn. Belysningen ska ge de boende vägledning i olika situationer.(t.ex. vägleda till toalett nattetid så att fall kan undvikas.) Belysningen ska ha energisparfunktion då den inte används/behövs. Belysningen ska ingå i en helhet tillsammans med arkitekturen, färgsättning och inredning. 4

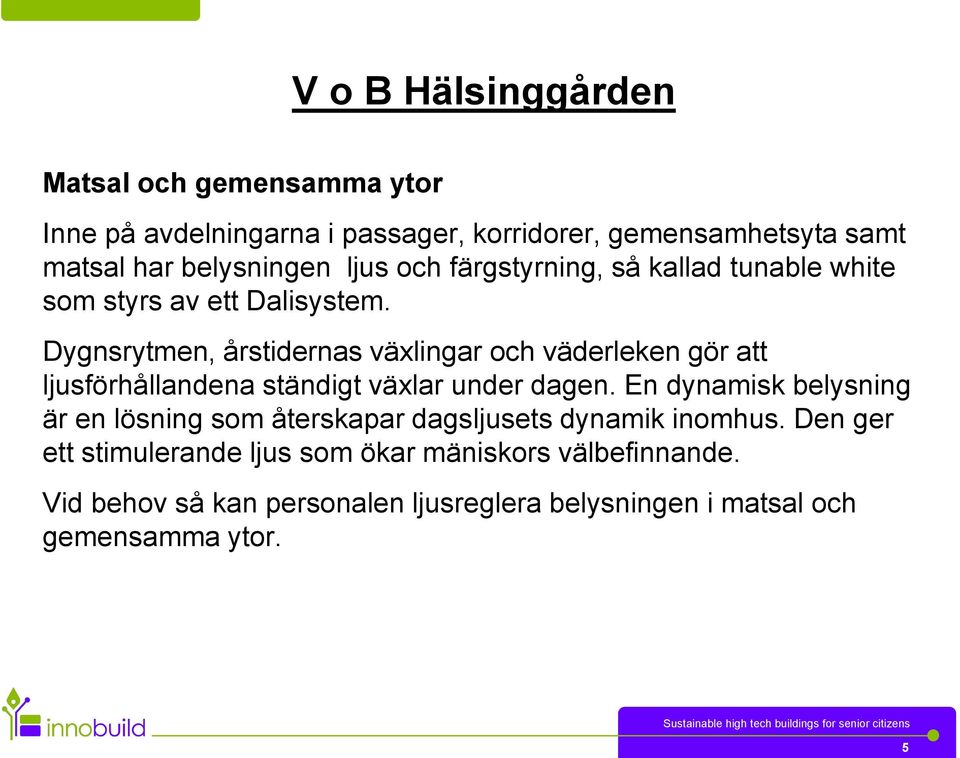

5 Matsal och gemensamma ytor Inne på avdelningarna i passager, korridorer, gemensamhetsyta samt matsal har belysningen ljus och färgstyrning, så kallad tunable white som styrs av ett Dalisystem. Dygnsrytmen, årstidernas växlingar och väderleken gör att ljusförhållandena ständigt växlar under dagen. En dynamisk belysning är en lösning som återskapar dagsljusets dynamik inomhus. Den ger ett stimulerande ljus som ökar mäniskors välbefinnande. Vid behov så kan personalen ljusreglera belysningen i matsal och gemensamma ytor. 5

6 Tunable White 6

7 Det naturliga ljuset vår norm Sedan livets uppkomst har det naturliga ljusets växlingar över dagen styrt våra handlingar och vår biologiska klocka. Det kalla ljuset på förmiddagen talar om för oss att det är dags för aktivitet jaga eller samla mat. Det varmare ljuset senare på eftermiddagen förbereder oss för nattens vila.

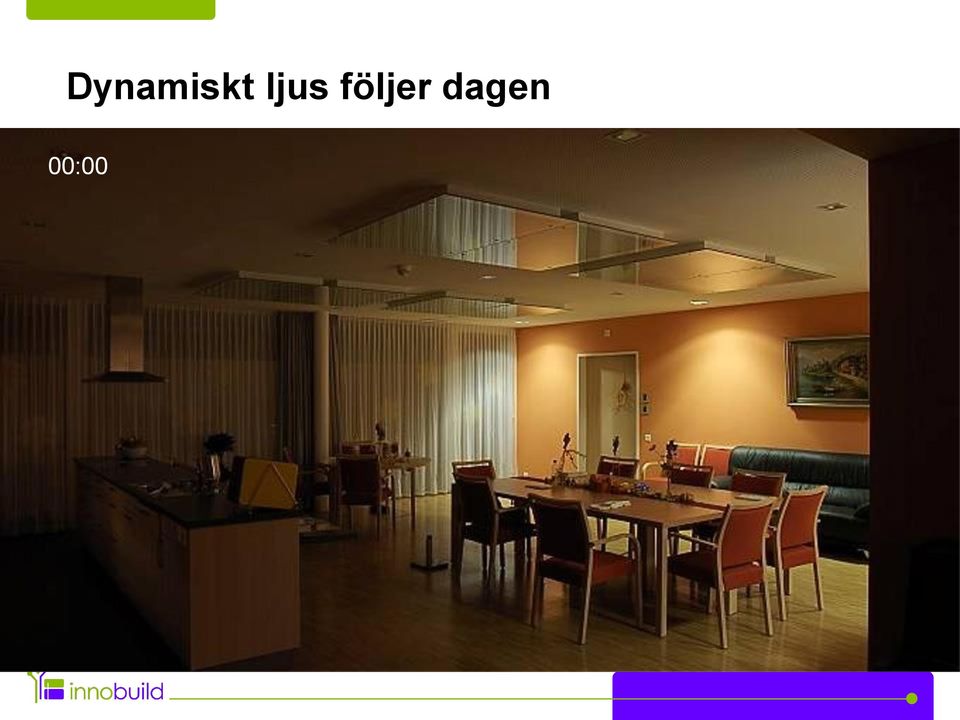

8 Dynamiskt ljus följer dagen 12:00 16:00 21:00 9:00 00:00 9:00 a.m. 16

9 Tunable white enkel teknik På LED-korten sitter en blandning av dioder som ger varmt eller kallt ljus. Genom att blanda ljus från dioderna kan vi skapa färgtemperaturer mellan K. Allt styrs med DALI device type 8 och det kan göras med olika typer av kontrollenheter.

10 Dynamisk styrning över tid Vid en automatisk dynamisk styrning av färgtemperatur och intensitet används ett routersystem. Färgtemperatur och intensitet regleras efter klockan, (kallas även Daylight Mimicking ). Ljusnivå Färgtemperatur

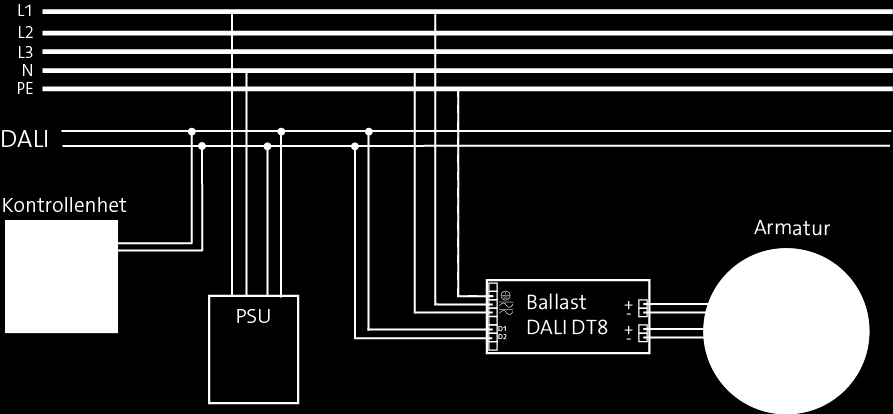

11 Tekniken nu DALI Device Type 8 Ett driftdon driver både de varma och de kalla dioderna. En DALI-adress, logiken inbyggd i drivern. Önskad färgtemperatur väljs direkt i programmering

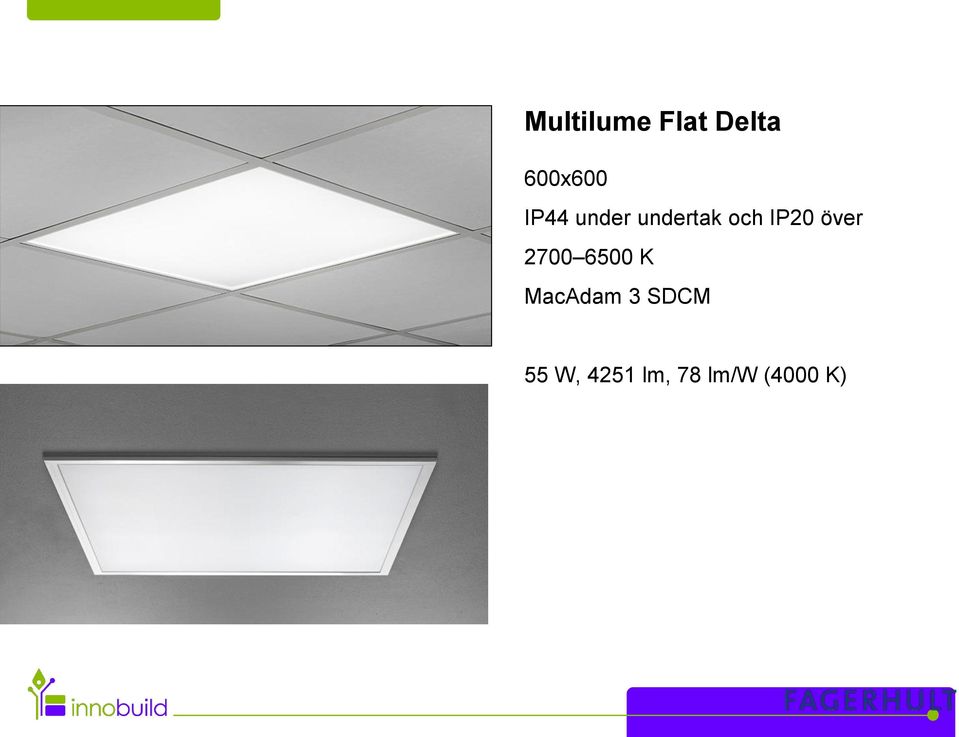

12 Multilume Flat Delta 600x600 IP44 under undertak och IP20 över K MacAdam 3 SDCM 55 W, 4251 lm, 78 lm/w (4000 K)

13 14th Webinar of Zumtobel Melanopical effect Application studies Philips Heal Well Zumtobel St. Katharina Waldmann Dessorientiert 14

14 Scenariopanel för Dalistyrning 15

15 Skjutreglage för Dalistyrning 16

16 Badrum WC I badrummet tänds belysningen via rörelsevakt i takarmaturen på grundljus 10% oavsett tid på dygnet. Takbelysningen kan tändas till 100% via kronbrytare placerad vid dörren, även ljusarmatur vid spegel tänds via kronbrytare vid dörren. 17

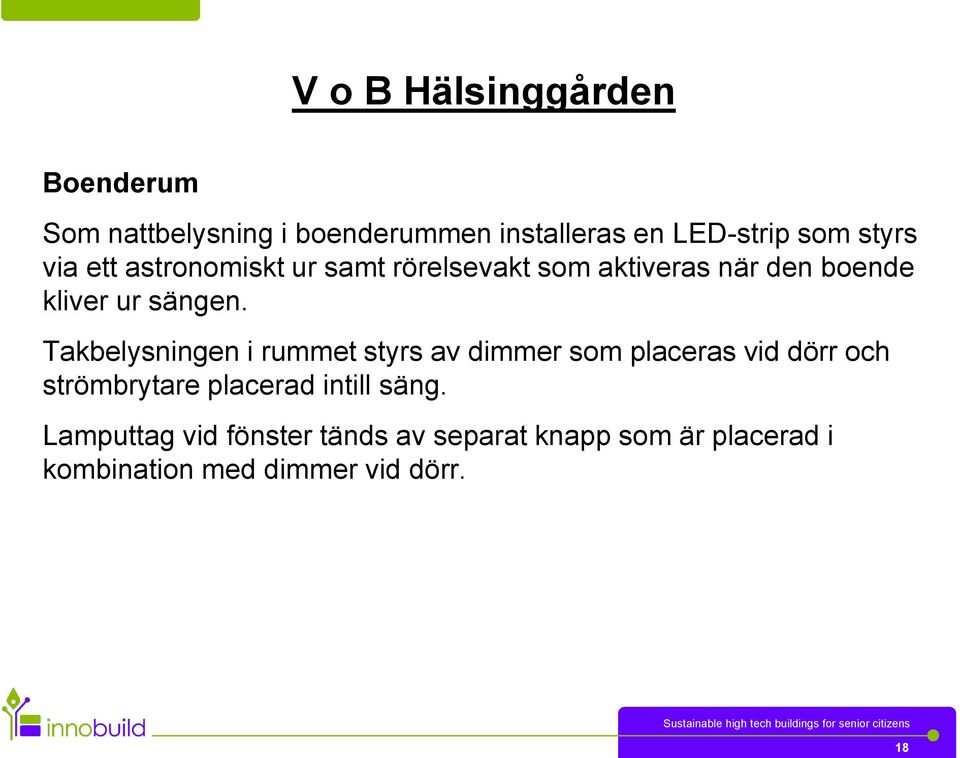

17 Boenderum Som nattbelysning i boenderummen installeras en LED-strip som styrs via ett astronomiskt ur samt rörelsevakt som aktiveras när den boende kliver ur sängen. Takbelysningen i rummet styrs av dimmer som placeras vid dörr och strömbrytare placerad intill säng. Lamputtag vid fönster tänds av separat knapp som är placerad i kombination med dimmer vid dörr. 18

18 Rörelsevakt som aktiverar när den boende kliver ur sängen. 19

19 LED-strip i boenderum 20

20 Hall I hallen finns en tryckknappstimer som släcker ljuset efter 30 minuter. 21

21 Ytterbelysning Utomhusbelysningen styrs via signal från DUC. 22

22 Energisparfunktioner Energieffektiv LED-belysning i hela huset. Tryckknappstimer för belysningsstyrning i hall (boende). Rörelsedetektering av belysning i WC (boende). Närvarostyrd belysning i onklädning personal, förråd, städ, tvättstugor, sköljrum. 23

23 Drift & Underhåll Självtestande Jordfelsbrytare Ljuskällor som lyser minst timmar, LED. Central strömförsörjning av adresserbart nödbelysningssystem 24
