Södra Runsten 9:1 Borgholm Ändring till förskola

Transkript

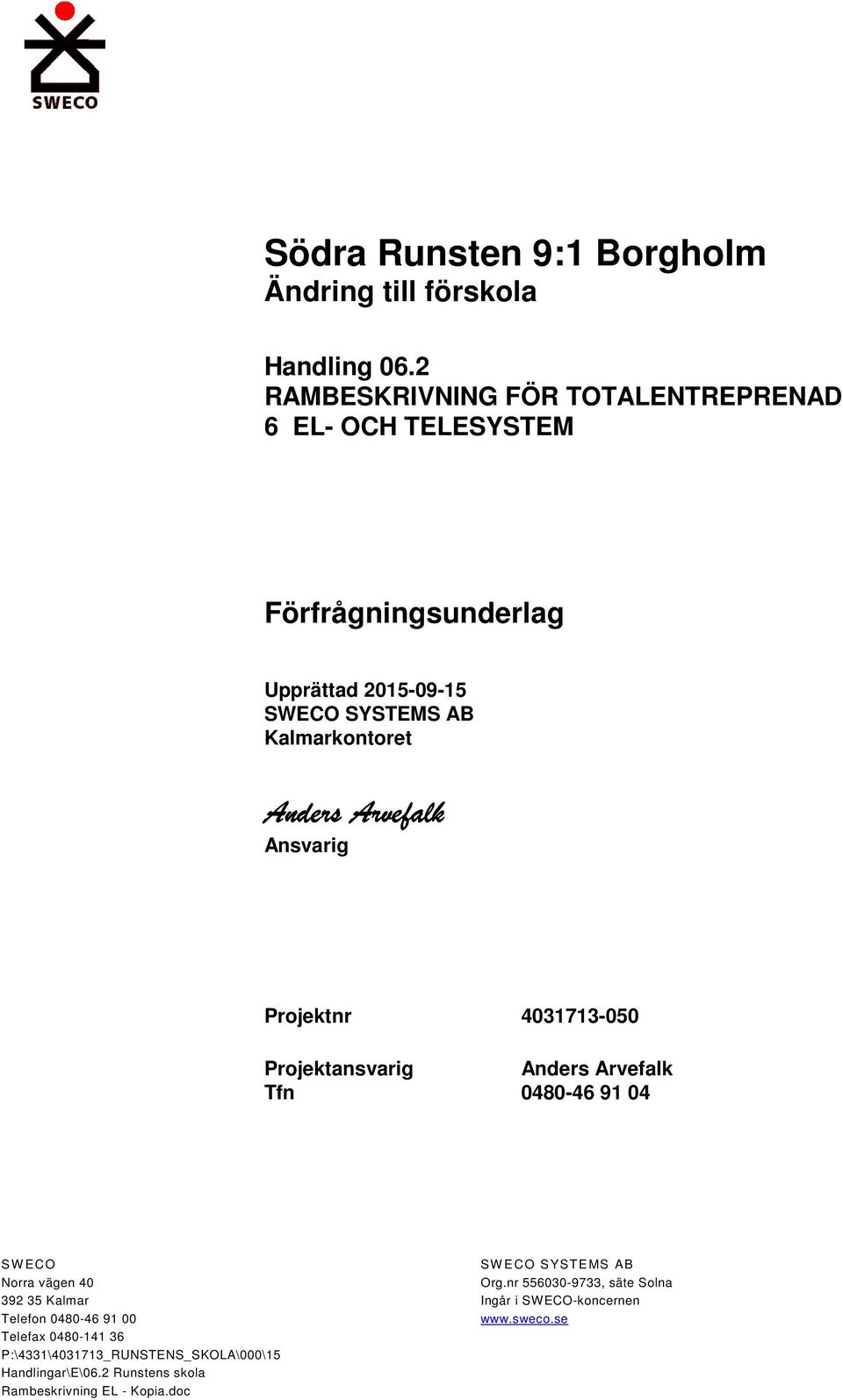

1 Södra Runsten 9:1 Borgholm Handling 06.2 RAMBESKRIVNING FÖR TOTALENTREPRENAD 6 EL- OCH TELESYSTEM Förfrågningsunderlag Upprättad SWECO SYSTEMS AB Kalmarkontoret Anders Arvefalk Ansvarig Projektnr Projektansvarig Anders Arvefalk Tfn SW ECO Norra vägen Kalmar Telefon Telefax P:\4331\ _RUNSTENS_SKOLA\000\15 Handlingar\E\06.2 Runstens skola Rambeskrivning EL - Kopia.doc SW ECO SYSTEMS AB Org.nr , säte Solna Ingår i SWECO-koncernen

2 Projektnr Södra Runsten 9:1, Borgholm RAMBESKRIVNING, 6 EL- OCH TELESYSTEM INNEHÅLLSFÖRTECKNING KOD SID 6 EL- OCH TELESYSTEM... 1 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 6 BE FLYTTNING, DEMONTERING OCH RIVNING EL- OCH TELEKANALISATIONSSYSTEM /1 Kanalisationssystem kanaler /2 Kanalisationssystem kabelstegar, kabelrännor och trådstegar /3 Kanalisationssystem elinstallationsrör, flexrör ELKRAFTSYSTEM F Belysningssystem och ljussystem FHB Nödbelysningssystem J Motordriftsystem TELESYSTEM EBB allmänt tillgängligt telefonsystem i fastigheten Y Märkning, Kontroll, Dokumentation m m YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER YUB.6 Anmälningshandlingar och ansökningshandlingar för el- och teleinstallationer YUC BYGGHANDLINGAR FÖR INSTALLATIONER... 14

3 YUC.6 Bygghandlingar för el- och teleinstallationer YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER YUD.6 Relationshandlingar för el- och teleinstallationer YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER YUH.6 Driftinstruktioner för el- och teleinstallationer YUM MILJÖDOKUMENTATION FÖR INSTALLATIONER YUP.6 Information till drift- och underhållspersonal för el- och teleinstallationer YUQ KONTROLLPLANER FÖR INSTALLATIONER YYV.6 tillsyn, skötsel och underhåll av el- och teleinstallationer... 16

4 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 1 Denna tekniska beskrivning ansluter till AMA EL 12 och är upprättad som ramhandling. Upprättad rumsbeskrivning kompletterar denna beskrivning. Ingående anläggningsdelar beskrivs endast som orienterande anläggnings- och funktionsbeskrivning. Anläggning skall minst uppfylla de minimikrav som anges i AMA och senaste utgåva av SIS samt vad som är tillämpligt för beskriven anläggning/funktion. Text i denna handling som reviderats markeras som genomstruken. Ny text som ersätter den reviderade och genomstrukna texten markeras med understruken text. Alla ändringar markeras med streck i kanten (kantlinje) vid sidan om det ändrade stället. 6 EL- OCH TELESYSTEM Orientering Arbeten enligt denna rambeskrivning omfattar el- och telesystem för ombyggnad av Runstens skola som byggs om till förskola. Ombyggnaden omfattar hela markplanet, samt ett klassrum och ett grupprum på plan 1 trappa. En hiss installeras i anslutning till trapphuset. Nytt värmesystem ska installeras, där bl.a. en värmepump ingår. Avbrott i elanläggning som påverkar andra verksamheter skall göras i samråd med beställaren och meddelas minst 2 veckor innan avbrott skall utföras. Begreppsbestämmelser Förkortningar i denna handling: B TE EE SE = Beställaren = Totalentreprenör = Elentreprenör/elentreprenad inom denna totalentreprenad = Sidoentreprenör/entreprenad

5 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 2 Entreprenadomfattning Denna entreprenad omfattar arbete med projektering, installation, injustering och provning inklusive märkning, teknisk dokumentation och upprättande av kompletta drift- och underhållsinstruktioner i överensstämmelse med det kompletta förfrågningsunderlaget. Anbudslämnare skall på plats göra sig orienterad om förhållanden som kan påverka anbudet och basera anbudet på dessa. Svensk standard Material utförd enligt svensk standard som gäller vid upphandlingstillfället anses uppfylla kravet, om inte högre krav föreskrivs i AMA eller handlingarna i övrigt. För entreprenaden gäller samtliga giltiga standards och regelverk med beröring till i entreprenaden ingående system och komponenter. För denna entreprenad gäller föreskrifterna ELSÄK:FS med ändringar samt gällande svensk standard. Elinstallationsregler SS , utgåva 2 samt BBR 22 och Arbetarskyddsstyrelsens Författningssamling gäller som minimikrav. Tekniska förutsättningar Entreprenaden omfattar till funktion och utseende fullt kompletta, driftsatta, avprovade och integrerade system för el- och telesystem enligt denna beskrivning och rumsbeskrivning tillhörande denna entreprenad. I texten förekommande uttryck såsom framdrages, installeras, uppsättes, monteras, anordnas etc. innefattar färdig prestation och inkluderar leverans, där ej annat anges. Material och utförande skall uppfylla kraven i AMA EL 12 och skall anpassas för det aktuella objektet med hjälp av råd och anvisningar i RA EL 12 och senast utgivna AMA-nytt beskrivningsdel. Anbudslämnare, projektör och entreprenör skall inhämta uppgifter samt utföra konstruktioner och installationer utifrån hela förfrågningsunderlaget. Gränsdragning vad beträffar elinstallationer för VVS-system överenskommes mellan underentreprenörernas anbudsgivare så att en fullt färdig och fungerande anläggning erhålles. Belysning utformas enligt Ljus och Rum, planerings guide för belysning inomhus utgåva 3 där ej annat anges i rumsbeskrivning eller denna beskrivning.

6 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 3 Provisoriska arbeten Rivning/demontering skall utföras så att verksamhet kan fortgå i intilliggande lokaler (gymnastiksalen). I källarplanets rum 103 finns de ett dataskåp med Lantmäteriets utrustning för GPS-mätning, som inte får brytas eller störas. Kablaget går upp genom befintligt köket och upp till plan 1 trappa. Dessa kablar ska bevaras, vid ombyggnads arbete bör detta tas i aktsamhet. Racket ska skyddas mot byggdamm. Det åligger entreprenören att anordna erforderliga provisorier för att tillse att el- och telesystem fungerar fullt ut i dessa delar under hela ombyggnadstiden. Vid omkopplingar och förändringar i dessa system ska detta ske i samråd med beställare och verksamheten. Detta kan innebära att dessa arbeten måste utföras under icke ordinarie arbetstid. Särskilda samordningskrav EE skall på arbetsplatsen tillsammans med övriga SE, TE och B eller den som utsetts som samordningsansvarig som ett led i samordningen att samverka med övriga entreprenörer detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund bevaka att kablar och apparater inte kolliderar med övriga installationer eller inredning kontrollera att placering inte blir olämplig med hänsyn till åtkomlighet för drift och underhåll. Samordning med övriga entreprenörer för att undvika kollisioner mellan olika installationer skall ske inom konstruktionsansvaret. Personals kvalifikationer El-arbeten skall utföras av behörig installatör eller av fackman under behörig installatörs kontroll.

7 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 4 Miljöfaktorer att beakta vid projekteringsarbetet Entreprenören skall utföra anläggningen så att samtliga gällande direktiv, lagar, förordningar och föreskrifter såsom t ex lågspänningsdirektivet, ellagen, EMC-föreskrifter och elsäkerhetsföreskrifterna m.fl. uppfylls. Även bestämmelser från elnätägare, elleverantörer, tele-datanätsägare och Boverkets byggregler (föreskrifter och råd), skall gälla. Ledningar skall genom utförande, läge eller särskild anordning och utförandeform vara skyddad mot skada som kan uppstå genom mekanisk åverkan, kemiska angrepp, värme och köld. Ledningssystem, rör och dosor skall vara i halogenfritt utförande. Eleffektivitet Riktlinjer (skallnivå) för installerad effekt enligt Ljus och Rum, planerings guide för belysning inomhus utgåva 3 ska uppfyllas. Eftersom allrum inte finns med i tabellen ska dessa jämnställas med klassrum. Miljöbetingelser Faktorer som kan påverka material och materialval, till exempel fuktiga, våta, brandfarliga utrymmen ska var med vid val av produkter Kök 212 ska betraktas som institutionskök och därmed tolkas utifrån kapitel 751 i Elinstallationsreglerna. Handlingar/Ritningar Denna handling omfattar beskrivning över funktioner för el- och teleinstallationer. Vissa ytor anges generellt i rumsbeskrivningen och skall då anpassas på likvärdiga ytor på planritningar. Material i och metod för uppförande av byggnad Materialval eller system för uppförande av byggnad anges inte i detta förfrågningsunderlag. Det åligger entreprenör att kontrollera totalentreprenörs offererade lösning. Kraven för ljud och akustik ska uppfyllas med val av material och installation.

8 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 5 Utrymmen Befintliga serviscentral sitter i källarens passage 101. Den ska behållas och lediga grupper får nyttjas för denna ombyggnad. På plan en trappa i korridor 307 finns en mindre central som försörjer det planet. Befintligt datastativ finns i städ 316 och är placerat uppe vid tak. Nya centraler placeras i förråd eller städ. Dessa platser är inte markerade på ritningen. Medieförsörjning Elservis Elnätägare är EON, som överför kraft vid systemspänningen 400/230V. Det finns idag två elserviser in till fastigheten. Dels den ursprungliga servisen som på traditionellt sätt matar serviscentralen i källarens passage 101. Och dels den som enbart matar elpannan i pannrum 106. Den som matar befintlig elpanna skall nyttjas till det nya värmesystemet som består bl.a. av en värmepump med tillhörande spetselvärme och som därmed ersätter befintlig elpanna. Teleservis Det finns både kopparkabel och fiberkabel in i fastigheten. Inga arbeten skall utföras på befintliga serviser. Ledningssystem Kablar som är förlagda i rör skall vara omdragbara. Rör ovan undertak skall förläggas och fästas dikt bjälklag. Kablar som är fastsatta i eller på vägg skall monteras horisontalt eller vertikalt eller parallellt med rummets kanter. Synliga ledningar i tak monteras parallellt med rummets kanter. System och funktioner Apparater, maskiner och utrustning ska vara anpassad till de krav som ställs på system och funktioner i handlingarna. Sektionering av installation Sektionering av elinstallationen skall utföras så att anläggningsägaren kan utnyttja anläggningen på ett rationellt sätt och att störningar inte uppkommer vid normala driftsfall eller arbete på anläggningen.

9 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 6 Likvärdighet Anbudsgivaren äger rätt att offerera andra tekniska lösningar än i förfrågningsunderlaget angivna. Likvärdighet för teknisk utrustning ska bedömas enligt: färg, form, storlek (+/- 20%), material, livslängd, energiförbrukning, hållfasthet och ljusegenskaper. Produkter och lösningar är att anse som likvärdiga om de offererade produkterna uppfyller förfrågningsunderlagets krav samt har de funktioner, teknisk data, specifikationer, och kapacitet som krävs för entreprenadens genomförande. Utrusningen ska ha motsvarande godkännande och certifieringar och garantier. Utbytta produkter ska inte kräva flera eller dyrare förbrukningsartiklar, högre energiförbrukning eller på annat sätt medföra ökade driftkostnader. Det tillkommer dock beställaren eller dennes ombud att bedöma likvärdighet. B BE L FÖRARBETEN, HJÄLPARBETEN, SANERINGS- ARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FLYTTNING, DEMONTERING OCH RIVNING I entreprenaden ingår all demontering och rivning av befintliga elektriska installationer, inom entreprenadgränsen. I vissa rum behålls vissa installationer vilket framgår under respektive system i denna beskrivning eller i rumsbeskrivningen. Inom arbetsområdet kan det även gå ett antal kablar som försörjer andra delar av byggnaden. De ska vara i bruk under hela byggtiden så en viss aktsamhet måste iakttas vid rivnings- och demonteringsarbeten. Entreprenören skall genom besök på platsen förvissa sig om demontering, rivning och flyttningens omfattning. Materiel som demonteras är beställarens egendom och förvaras på anvisad plats. Materiel som beställaren ej önskar tillvarataga skall omhändertagas av EE. Avfall som uppkommer skall omhändertas enl. gällande regelverk. Övrigt skall sorteras i fraktioner. Miljöfarligt och skadligt avfall, skall omhändertas av EE och transporteras till destruktions- eller återvinningsanläggning. PUTS, MÅLNING, SKYDDSBELÄGGNINGAR SKYDDSINPREGNERING MM UTFÖRANDEFÖRESKRIFTER Alla stålkonstruktioner, smidesdetaljer, fästdon, upphängningsjärn, konsoler o d skall vara anpassade för ändamålet.

10 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 7 Kapade ytor på varmförzinkade detaljer skall målas med rostskyddfärg Galvafroid E EL- OCH TELEKANALISATIONSSYSTEM Tekniska förutsättningar Kanalisationssystem skall dimensioneras, samordnas för att omfatta samtliga behov för el- och telesystemen inom samtliga ytor ingående i entreprenaden. Där nya byggnadskonstruktioner så tillåter skall kabelinstallationer för el och telesystem utföras dolda utan undantag. Om kanalisation utförs med synlig kabelränna skall denna vara vitlackerad. All kanalisation skall utföras så att ledningar blir omdragbara. All kanalisation skall ha en slutlig reservkapacitet av minst 30 %. Doslock skall skruvas. Skyddsåtgärder mot brand och ljud Brandtätning skall utföras i brandklassade byggnadsdelar till minst byggnadsdelens klassning. Ljudtätning ska utföras så väggarnas ljudkrav uppfylls enligt byggbeskrivning. Typgodkänd brandskyddsmassa skall användas. All tätning för egna installationer ingår. 61/1 Kanalisationssystem kanaler Minikanaler och matarkanaler skall utgöras av halogenfritt material. Samtliga kanaler för enbart ledningsförläggning skall monteras dikt intill taklist, golvsockel, dörrfoder, etc. Endast fabrikstillverkade tillbehör (hörn, ändavslut etc.) får användas. El-apparater (infällda apparatdosor etc) som placeras på vägg ska samordnas i vågräta och lodräta linjer tillsammans med apparater i andra installationssystem. 61/2 Kanalisationssystem kabelstegar, kabelrännor och trådstegar Där klenspänningsledningar förläggs på samma stege/ränna som lågspänningsledningar skall klenspänningsledningar förläggas i separata fack med avskiljningsplåt eller teleränna. 61/3 Kanalisationssystem elinstallationsrör, flexrör Installationsrör och dosor skall vara av halogenfritt material. Rör ska ej förläggas lösa på demonterbart tak.

11 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 8 63 ELKRAFTSYSTEM Centralutrustningar I entreprenaden ingår leverans och installation av all erforderlig centralutrustningar. Befintliga elcentraler i Passage(101) och Korridor(307) får nyttjas och ska om så erfordras kompletteras. Centralerna ska vara försedda med huvudbrytare ihop byggd med central och vara dimensionerad för huvudledningens högsta tillåtna säkring. Samtliga centraler skall vara utförda med TN-S och samtliga in och utgående kablar kopplas på plint. Smältsäkringscentraler ska innehålla 30 % i reservgrupper av i varje central förekommande kniv- eller gängsäkringsstorlek. Dvärgbrytarcentraler ska innehålla 30% reservplats. Underkant på central skall placeras lägst 400 mm över golv. Kapslingar skall vara av metall och ha ventilationspluggar upptill och nedtill. Centraler utförs plåtkapslade och om de inte sitter placerade i elrum eller elnisch så skall de även vara försedda med dörr av plåt. Samtliga grupper utom säkerhetssystem, kallelsesystem, samt huvudledningar och större gruppledningar till objekt som ansluts via säkerhetsbrytare skall föregås av jordfelsbrytare. Vid 3-fasiga anslutningsobjekt skall 3-poliga dvärgbrytare användas. Ledningssystem Ledningar skall vara skärmade och halogenfria. Huvud- och gruppledningar ska vara av typ enligt SS AXQJ, FXQJ, EQLQ samt FQ. Infälld ledning i rör skall vara tvinnad. Infällda ledningar skall vara enkelt utbytbara (=rörförläggning). PLATSUTRUSTNINGAR Entréer till respektive avdelningar (kapprum 218, kapprum 226) samt hiss 202 skall förses med dörröppnare och armbågskontakter. Säkerhetsbrytaren till respektive dörröppnare monteras 1800 ög för att möjliggöra en lättare avstängning av dörröppnaren om det skulle visa sig bli mycket busöppningar av barnen.

12 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 9 Uttag och anslutningspunkter Utrymmen som inte beskrivs nedan eller i rumsbeskrivningen ska utföras enligt SS Uttagen som enligt standarden placerade 200 ög ska monteras 300 ög, om ej annat anges i rumseller rambeskrivning. I samtliga uttagsbrunnar utom i kök, städ, personaltoa, källare och plan 1 trappa ska ett petskydd typ IKEAS Patrull monteras. Vägguttag för speciella ändamål (t.ex. tvättmaskin, torkskåp etc.) eller fast anslutna apparater skall ha egen gruppsäkring. Mitt på respektive fasad installeras ett 1-vägs väguttag monterat 1800 mm över mark, med brytare placerad i central. Anslutning anordnas för brand- och utrymningslarmanläggning. 63.F Belysningssystem och ljussystem Tekniska förutsättningar I entreprenaden ingår arbete med kompletta belysningssystem för samtliga system och åtaganden ingående i entreprenaden. I de fall där det i rumsbeskrivningen inte är specificerad belysning i ett rum ska det utföras enligt ljuskultur SS-EN Ljus och belysning Belysning av arbetsplatser. När det gäller bländning skall dock SS-EN alltid gälla. Lysrör för ljusreglering skall brännas in enligt leverantörens anvisningar. De luxtal som anges i denna text och i rumsbeskrivning är driftvärden och avser allmänbelysningsstyrkans medelvärde. Bibehållningsfaktorn skall sättas till 0,85. Medelbelysningen avser hela rummet om ej annat anges. Pendlade ljusarmaturer över skrivbordsplatser skall ha wire upphäng och dessa ska längd- anpassas genom avklippning av wire efter möblering av rummen. För montering av pendlade ljusarmaturer skall bärskena med enpunktuppfästning användas. Val av ljuskällor/don Ljusarmaturer för lysrör skall vara försedda med HF-don för varmstart eller HF-DIM. HF-don skall vara filtrerade från övertoner enligt IBL. Samtliga lysrör skall vara av typ fullfärgslysrör med Ra-index 85 och färgtemperatur 3000K. Lysrören skall innehålla låga värden av kvicksilver, typ T5 eller kompaktlysrör. T5-lysrör ska vara av typen Longlife enligt IEC/EN

13 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 10 Kompaktlysrör ska vara av typen Longlife enligt IEC/EN LED skall ha en ljusfärgtolerans på 3-5 SDCM (MacAdam) och en nominell livslängd på minst timmar vid L70. Utomhusbelysning Cykelförråd förses med belysning i form av en plastlimpa IP44 invändigt som ger ca 100 lux och som styrs med närvarogivare, samt en Konstsmide typ Vega eller likvärdig på utsidan vid dörr. På huvudbyggnaden monteras 12 ljusarmaturer, som placeras vid dörrar, samt i övrigt fördelas jämt på fasaderna i samråd med beställaren. Armaturtyp ska vara Konstsmide typ Vega eller likvärdig. Utomhusbelysning på fasad ska styras med ett astronomiskt ur via Hand/0/Auto-omkopplare i central. 63.FHB Nödbelysningssystem Generellt Omfattning och placeringar enligt Brandskyddsbeskrivning. Ljusarmaturer ska vara kopplade till den belysningsgrupp som övrig rumsbelysning är ansluten till. Armaturtypen ska vara försedd med inbyggt batteri med minst 1 timmes efterlystid, samt självtestsystem med tydliga signaldioder på utsidan av armaturen. De med piktogram skall lysa hela tiden. Nödbelysning med eller utan piktogram Armaturer skall vara bestyckade med LED. 63.H Elvärmesystem I entreprenaden ingår inkoppling av samtliga platsutrustningar. Vägguttag över bänk som kan användas för kaffebryggare, vattenkokare m.m. skall förses med elektronisk timer och ligga på egen grupp. Anslutningspunkter till spis i allrum 207, kök 212 och 223 skall förses med spisvakt, exempelvis Rutabs EFP trådlösa värmevakt för väggmontage. I hisschaktbotten monteras en elradiator med effekten 1000W. Radiatorn ska ha inbyggd elektronisk termostat och ha minst IP44- klass. 63.J Motordriftsystem Funktionsöversikt I entreprenaden ingår kompletta installationer för motordrifter.

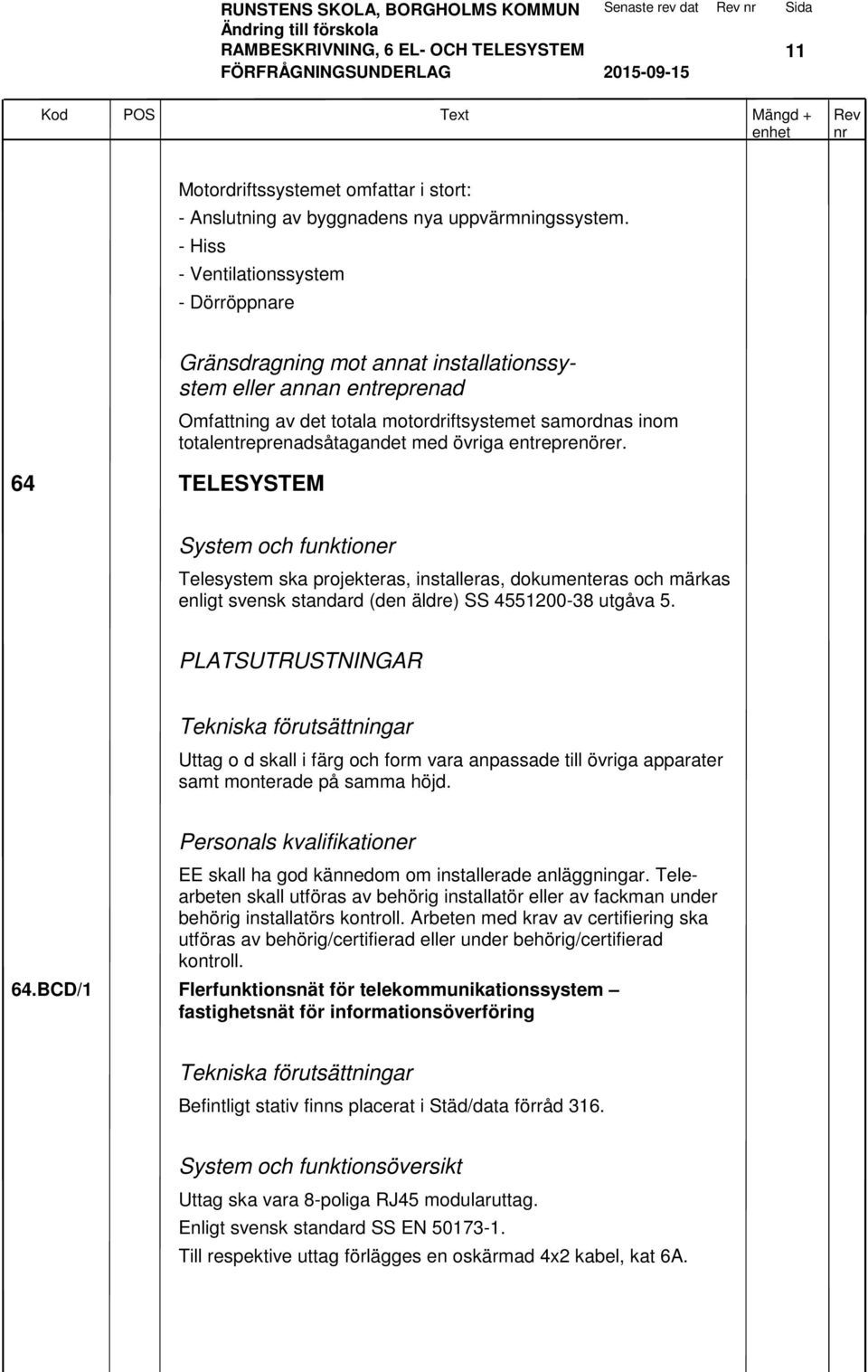

14 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 11 Motordriftssystemet omfattar i stort: - Anslutning av byggnadens nya uppvärmningssystem. - Hiss - Ventilationssystem - Dörröppnare 64 TELESYSTEM Gränsdragning mot annat installationssystem eller annan entreprenad Omfattning av det totala motordriftsystemet samordnas inom totalentreprenadsåtagandet med övriga entreprenörer. System och funktioner Telesystem ska projekteras, installeras, dokumenteras och märkas enligt svensk standard (den äldre) SS utgåva 5. PLATSUTRUSTNINGAR Tekniska förutsättningar Uttag o d skall i färg och form vara anpassade till övriga apparater samt monterade på samma höjd. Personals kvalifikationer EE skall ha god kännedom om installerade anläggningar. Telearbeten skall utföras av behörig installatör eller av fackman under behörig installatörs kontroll. Arbeten med krav av certifiering ska utföras av behörig/certifierad eller under behörig/certifierad kontroll. 64.BCD/1 Flerfunktionsnät för telekommunikationssystem fastighetsnät för informationsöverföring Tekniska förutsättningar Befintligt stativ finns placerat i Städ/data förråd 316. System och funktionsöversikt Uttag ska vara 8-poliga RJ45 modularuttag. Enligt svensk standard SS EN Till respektive uttag förlägges en oskärmad 4x2 kabel, kat 6A.

15 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 12 Uttagen kopplas upp på patchpaneler i befintligt stativ. Uttag märks med ställ-, panel- och uttagsbeteckning. Registreringshandlingar Befintlig dokumentation uppdateras. 64.CBB 64.CBB/1 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM Branddetekterings- och brandlarmsystem automatiska brandlarmssystem System för automatiskt brandlarm skall utföras enligt brandskyddsbeskrivning. 64.CBH NÖDSIGNALSYSTEM System och funktioner För personlarm från RWC skall anordnas kallelsesignalanläggning. Systemet skall bestå av kallelseapparat med återställning vid dörr, kallelseapparat vid golv intill dörr, kallelseapparat med signaluttag vid WC samt optisk och akustisk signalering på utsida av dörr. Larm skall vara momentant och utställas lokalt. Jackansluten pärontryckknapp skall levereras. Strömförsörjning anordnas för kallelsesignalanläggning. 64.CBK UTRYMNINGSLARMSYSTEM Utrymningsanläggningen skall utföras enligt brandskyddsbeskrivning. 64.DBB/1 ENTRESIGNALSYSTEM Signaltrycke för ringklocka placeras vid ytterdörr till Kapprummen 218 och 226, samt vid ytterdörr till Passage 211 för varumottagning. Det ska vara olika ljudkaraktärer på ringsignalen, så att man med ljudets hjälp kan lista ut vilken dörr det ringer på. 64.EBB ALLMÄNT TILLGÄNGLIGT TELEFONSYSTEM I FASTIGHETEN Utrustning som ansluts till det allmänna telenätet skall uppfylla kraven enligt Post- och telestyrelsens föreskrifter. Från Telias befintliga överlämningspunkt förlägges en 20- parskabel till befintligt stativ i städ 316, där den kontakteras så att patchning kan ske till flerfunktionsnätet.

16 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION Potentialutjämning anordnas för hiss och ventilationsaggregat. Y YTB.16 MÄRKNING, KONTROLL, DOKUMENTATION M M Märkning av el- och teleinstallationer I entreprenaden ingår all märkning. Märkning skall utföras enligt SEK Handbok 419 och SS Befintliga gruppförteckningar revideras digitalt. Vid central byts A-planritning ut. Skyltar och märkbrickor Märkskyltar skall vara utförda av laminerad plast med svart text på vit botten i teknikutrymmen och utomhus. Skylt skall skruvas. Där speciella märkfönster finns på t.ex. stavar får dessa nyttjas. I övriga utrymmen får flaggskylt typ ELJOs användas. Denna monteras i underkant apparat. Strömställare och manöverdon som inte har en självklar funktion skall märkas med förklarande skylt. YTB YTC YTC.16 Märkning av platsutrustningar i belysningssystem och ljussystem PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Provning av el- och telesystem Samtliga system skall avprovas i samband med driftsättning. Samordnad provning Entreprenören skall aktivt delta i samordnad provning av funktionssamband i installationssystem samt provning av prestanda. Samtliga anläggningsdelar skall avprovas och protokoll upprättas. Kontrollplaner för el- och teleinstallationer Entreprenörens kontrollplaner samordnas inom totalentreprenaden.

17 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 14 Kontroll före idrifttagning av el- och teleinstallationer Kontroll skall utföras enligt ELSÄK-FS. Svensk standard SS skall följas i tillämpliga delar. Elarbetsansvarig utför tillkoppling av anläggning. Protokoll skall upprättas för all kontroll och provning. CE-märkning YU Entreprenören utför CE-märkning av utrustning enligt gällande direktiv. TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER YUB.6 YUC YUC.6 Anmälningshandlingar och ansökningshandlingar för el- och teleinstallationer Entreprenören skall upprätta anmälnings- och ansökningshandlingar så att entreprenaden kan överlämnas fullt funktionsfärdig och driftsatt. BYGGHANDLINGAR FÖR INSTALLATIONER Övriga handlingar som erfordras för entreprenadens genomförande upprättas och bekostas av entreprenören och skall utföras enligt Bygghandling 90. Granskningshandlingar skall överlämnas till beställaren för granskning, innan ritningarnas status ändras till BYGGHANDLING. Dessa lämnas i form av PDF-filer. Beställarens granskningstid är tio arbetsdagar. Entreprenören skall efter anmodan lämna underlag för samordnade detaljritningar för installationer i trånga utrymmen för att undvika korsningar och kollisioner vid arbetets utförande. Bygghandlingar för el- och teleinstallationer Entreprenören tillhandahåller beställaren följande bygghandlingar planritningar för el- och telesystem armaturförteckning registreringshandlingar för telesystem teknisk beskrivning av respektive elteknisk anläggningsdel Planritningar redovisas och uppdelas enligt nedan kanalisation och PUS kraft och belysning brand- och utrymningslarm övrig tele

18 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 15 YUD YUD.6 YUH YUH.6 RELATIONSHANDLINGAR FÖR INSTALLATIONER Entreprenören skall upprätta och bekosta kompletta relationshandlingar. Relationshandlingar för el- och teleinstallationer Entreprenören skall tillhandahålla följande relationshandlingar handlingar under YUC.6. Ritningar reviderade med avvikelser gjorda under entreprenadtiden, samt att de befintliga apparater och dess kablar som behålls ska markeras på ritningarna. Redovisning av befintligt kablage gäller bara inom arbetsområdet. protokoll och intyg från mätningar och provningar och driftsättning enligt YTC protokoll och intyg krävda i andra handlingar dokumentation över levererad utrustning och material registreringshandlingar för telesystem samordnat med befintliga handlingar egenkontroll/ kvalitetskontroll Relationshandlingar skall levereras i 2 omgångar papperskopior insatta i flikindelade pärmar och en digital omgång med samma uppbyggnad som pärmarna och överlämnas till beställaren senast vid slutbesiktningen. I den digitala omgången ska de ingå både PDF-filer och originalfiler (t.ex. word-/dwg-filer). DRIFTINSTRUKTIONER FÖR INSTALLATIONER Driftinstruktioner för el- och teleinstallationer Entreprenören skall tillhandahålla kompletta driftinstruktioner: Driftinstruktion skall innehålla beskrivning av tekniska skyddsåtgärder och metoder som skall användas när de ursprungliga tekniska skyddsåtgärderna är satta ur spel. Driftinstruktionen skall kompletteras med särskild handling som beskriver åtgärder som skall utföras vid avbrott i medieförsörjning eller liknande händelser. Den särskilda handlingen skall beskriva både åtgärder som omfattar hela installationssystem och åtgärder i delsystem. Driftinstruktion skall redovisa periodiskt underhåll som anläggningsägare måste utföra. Driftinstruktioner skall levereras i 2 omgångar papperskopior insatta i flikindelade pärmar och en digital omgång med samma uppbyggnad som pärmarna och överlämnas till beställaren senast vid slutbesiktningen.

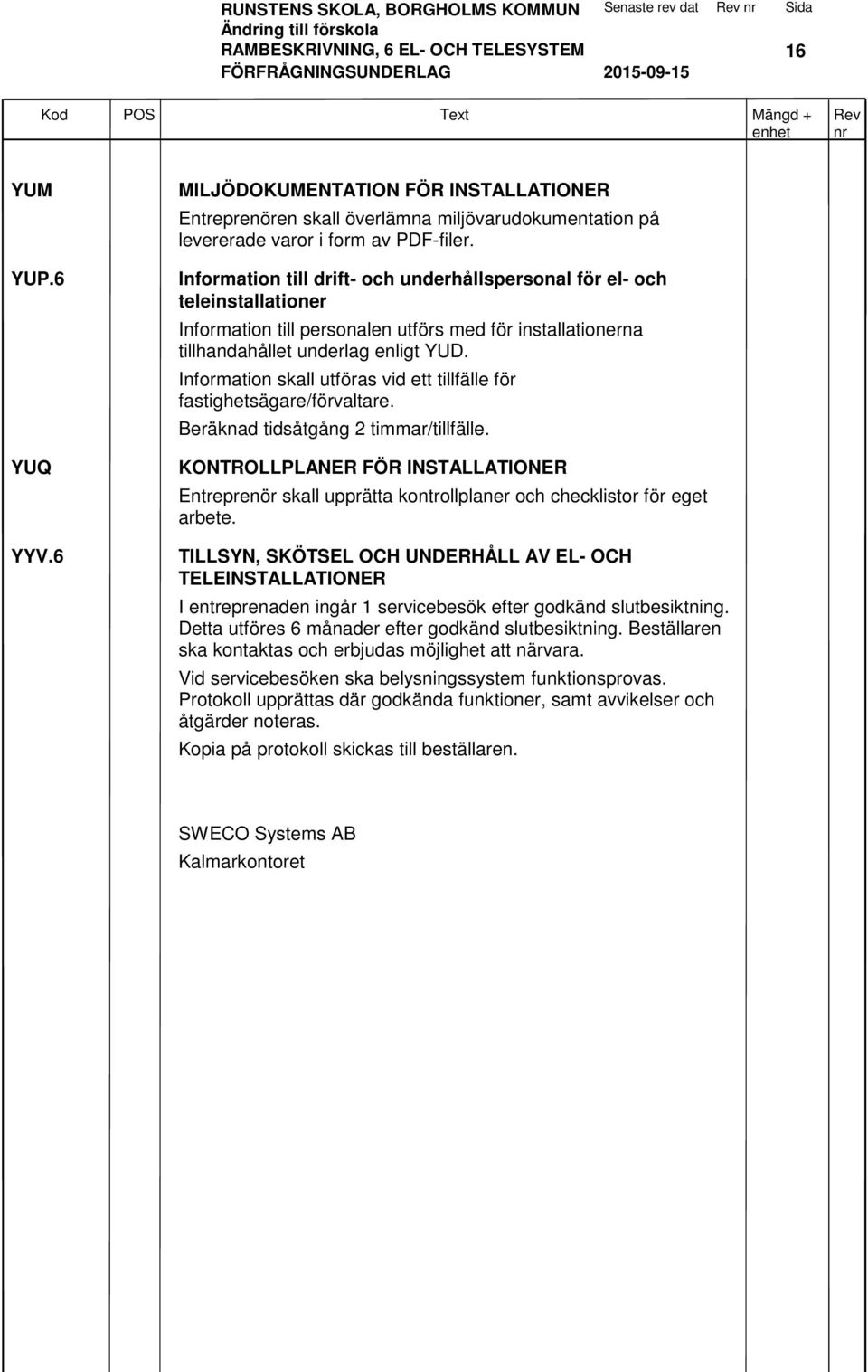

19 RAMBESKRIVNING, 6 EL- OCH TELESYSTEM 16 YUM YUP.6 YUQ YYV.6 MILJÖDOKUMENTATION FÖR INSTALLATIONER Entreprenören skall överlämna miljövarudokumentation på levererade varor i form av PDF-filer. Information till drift- och underhållspersonal för el- och teleinstallationer Information till personalen utförs med för installationerna tillhandahållet underlag enligt YUD. Information skall utföras vid ett tillfälle för fastighetsägare/förvaltare. Beräknad tidsåtgång 2 timmar/tillfälle. KONTROLLPLANER FÖR INSTALLATIONER Entreprenör skall upprätta kontrollplaner och checklistor för eget arbete. TILLSYN, SKÖTSEL OCH UNDERHÅLL AV EL- OCH TELEINSTALLATIONER I entreprenaden ingår 1 servicebesök efter godkänd slutbesiktning. Detta utföres 6 månader efter godkänd slutbesiktning. Beställaren ska kontaktas och erbjudas möjlighet att närvara. Vid servicebesöken ska belysningssystem funktionsprovas. Protokoll upprättas där godkända funktioner, samt avvikelser och åtgärder noteras. Kopia på protokoll skickas till beställaren. SWECO Systems AB Kalmarkontoret
