1 Förskola Hagby Ängar Nora Fastigheter AB Nybyggnad Rambeskrivning El och Tele Förfrågningsunderlag AB adabacum Kaptensgatan ÖREBRO Tel: leif.akesson@abacum.se

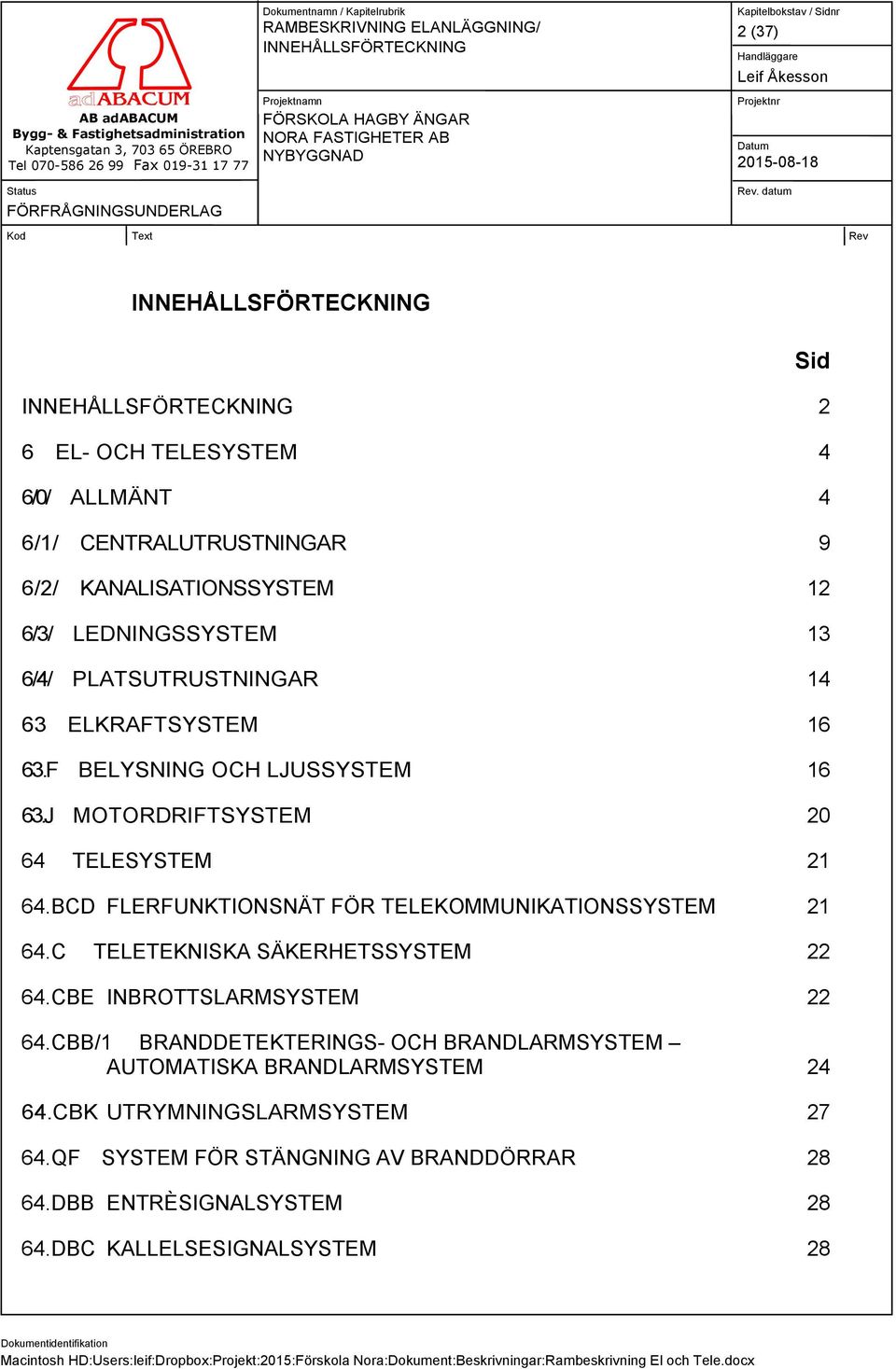

2 INNEHÅLLSFÖRTECKNING 2 (37) INNEHÅLLSFÖRTECKNING Sid INNEHÅLLSFÖRTECKNING 2 6 EL- OCH TELESYSTEM 4 6/0/ ALLMÄNT 4 6/1/ CENTRALUTRUSTNINGAR 9 6/2/ KANALISATIONSSYSTEM 12 6/3/ LEDNINGSSYSTEM 13 6/4/ PLATSUTRUSTNINGAR ELKRAFTSYSTEM F BELYSNING OCH LJUSSYSTEM J MOTORDRIFTSYSTEM TELESYSTEM BCD FLERFUNKTIONSNÄT FÖR TELEKOMMUNIKATIONSSYSTEM C TELETEKNISKA SÄKERHETSSYSTEM CBE INBROTTSLARMSYSTEM 64.CBB/1 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM AUTOMATISKA BRANDLARMSYSTEM 64.CBK UTRYMNINGSLARMSYSTEM QF SYSTEM FÖR STÄNGNING AV BRANDDÖRRAR DBB ENTRÈSIGNALSYSTEM 64.DBC KALLELSESIGNALSYSTEM 28 28

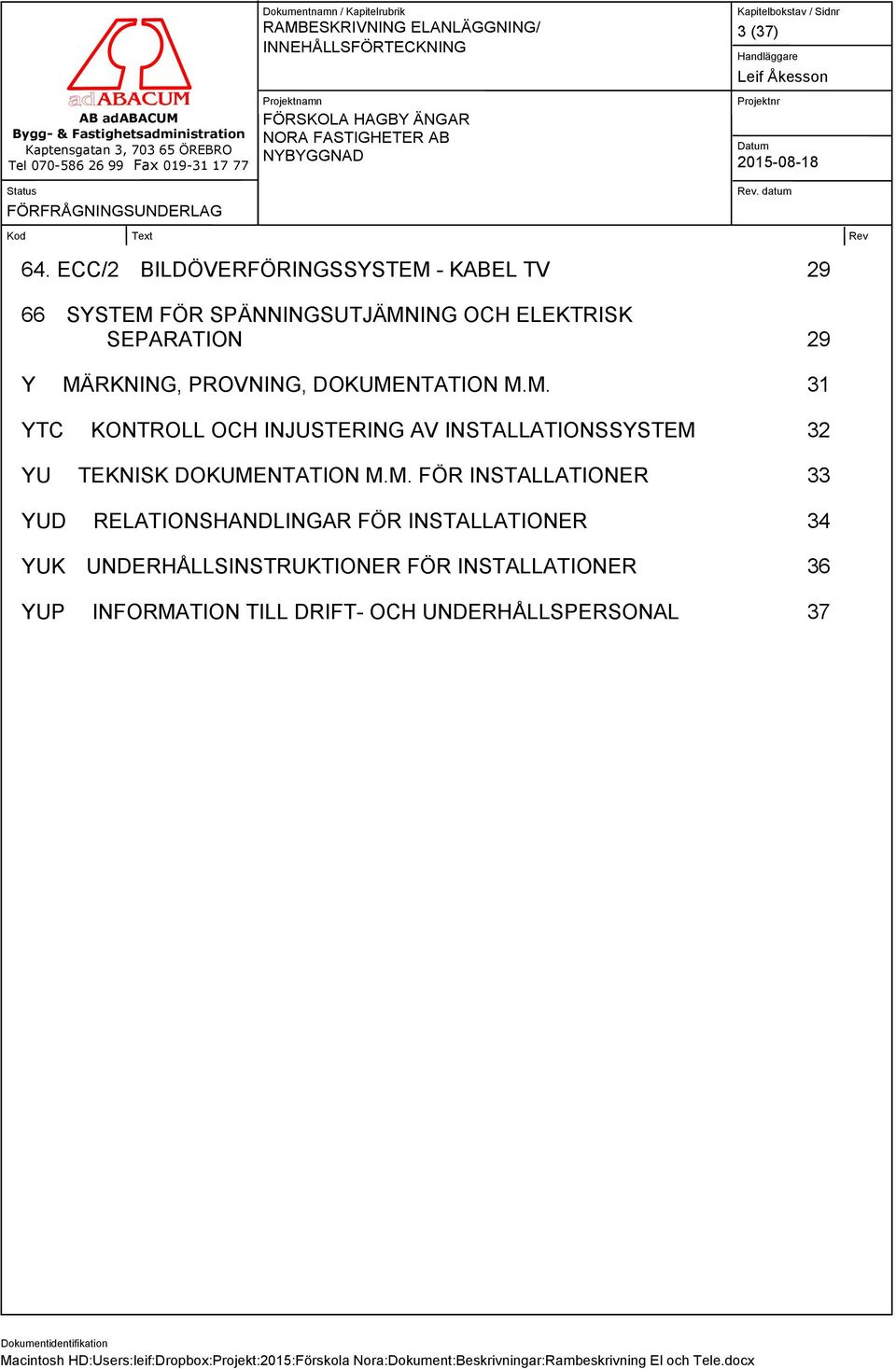

3 INNEHÅLLSFÖRTECKNING 3 (37) 64. ECC/2 BILDÖVERFÖRINGSSYSTEM - KABEL TV SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 29 Y MÄRKNING, PROVNING, DOKUMENTATION M.M. 31 YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM 32 YU TEKNISK DOKUMENTATION M.M. FÖR INSTALLATIONER 33 YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER 34 YUK UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER 36 YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL 37

4 6 EL- OCH TELESYSTEM 4 (37) 6 EL- OCH TELESYSTEM Denna beskrivning är upprättad som rambeskrivning och ansluter till AMA 12. Material och utförande skall uppfylla kraven i AMA 12 och skall anpassas för det aktuella objektet med hjälp av råd och anvisningar i RA 12 och senast utgivna AMA-nytt Beskrivningsdel. Följande föreskrifter och krav ska gälla för entreprenaden där ej annat anges: Elsäkerhetsverkets föreskrifter ELSÄK-FS 2008:1 och Elinstallationsreglerna SS Kraftleverantörens lokala bestämmelser AMA 12 Gällande standarder och normer Ljus & Rums rekommendationer och riktlinjer för belysning i senaste utgåva Arbetsmiljöverkets anvisningar BBR 21 Separat redovisade administrativa föreskrifter Övriga rambeskrivningar (kompletterar denna rambeskrivning) Objektets brandskyddsbeskrivning SBF 110:7 Brandlarm SSF 130:7 Inbrottslarm EMC 89/336/EEC. Gällande CE-regler 6/0/ ALLMÄNT Orintering Projektet avser nybyggnad av förskola, Hagby Ängar i Nora. Ritningar A-ritningar är upprättade av Arcona Byggprojektering.

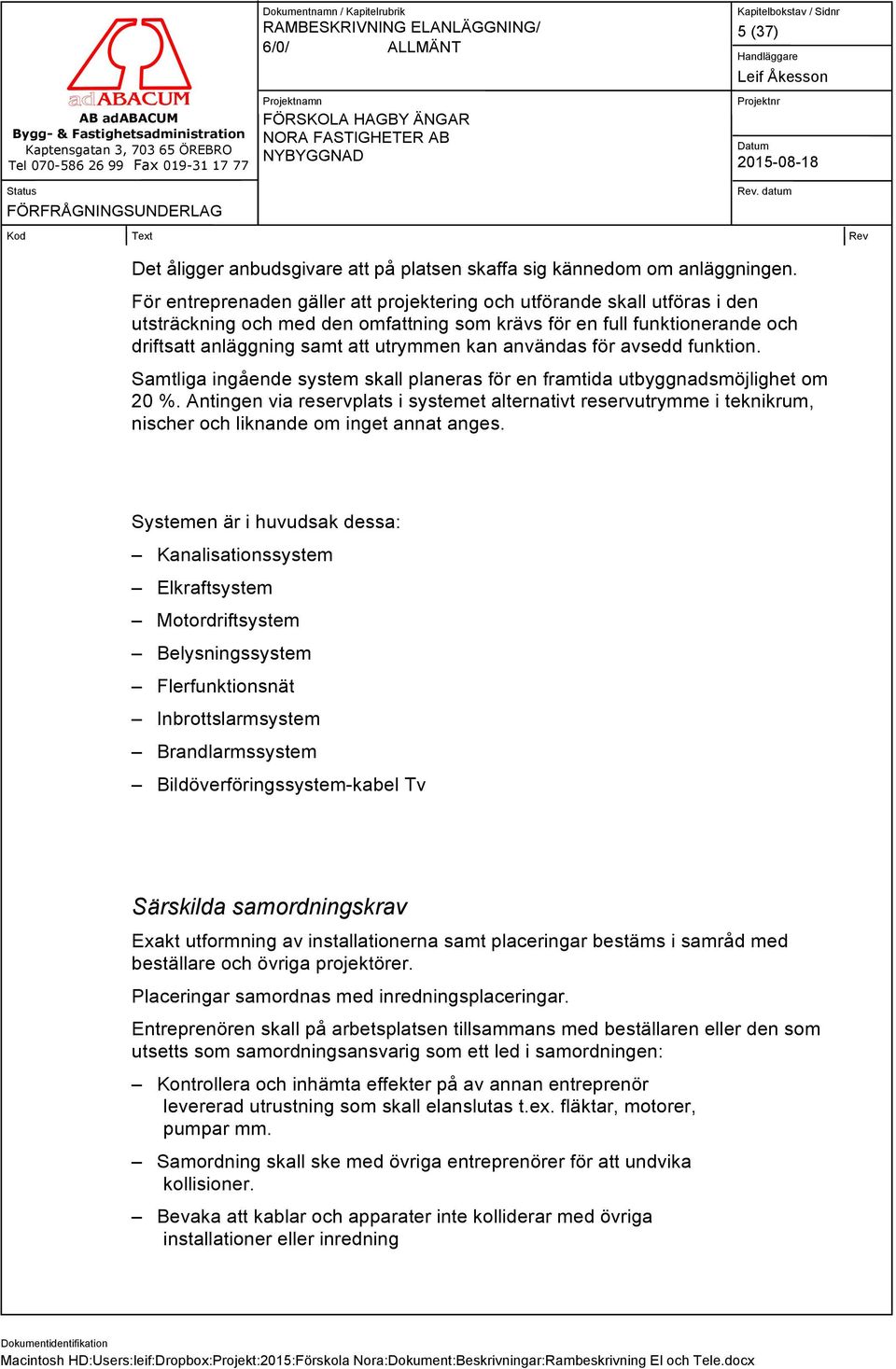

5 6/0/ ALLMÄNT 5 (37) Det åligger anbudsgivare att på platsen skaffa sig kännedom om anläggningen. För entreprenaden gäller att projektering och utförande skall utföras i den utsträckning och med den omfattning som krävs för en full funktionerande och driftsatt anläggning samt att utrymmen kan användas för avsedd funktion. Samtliga ingående system skall planeras för en framtida utbyggnadsmöjlighet om 20 %. Antingen via reservplats i systemet alternativt reservutrymme i teknikrum, nischer och liknande om inget annat anges. Systemen är i huvudsak dessa: Kanalisationssystem Elkraftsystem Motordriftsystem Belysningssystem Flerfunktionsnät Inbrottslarmsystem Brandlarmssystem Bildöverföringssystem-kabel Tv Särskilda samordningskrav Exakt utformning av installationerna samt placeringar bestäms i samråd med beställare och övriga projektörer. Placeringar samordnas med inredningsplaceringar. Entreprenören skall på arbetsplatsen tillsammans med beställaren eller den som utsetts som samordningsansvarig som ett led i samordningen: Kontrollera och inhämta effekter på av annan entreprenör levererad utrustning som skall elanslutas t.ex. fläktar, motorer, pumpar mm. Samordning skall ske med övriga entreprenörer för att undvika kollisioner. Bevaka att kablar och apparater inte kolliderar med övriga installationer eller inredning

6 6/0/ ALLMÄNT 6 (37) Kontrollera att placering inte blir olämplig med hänsyn till åtkomlighet för drift och underhåll. Gränsdragning mot annan entreprenören Detta är ett förslag till gränsdragning. TE beslutar om detta förslag skall följas. I elentreprenaden ingår: All erforderlig håltagning i tunga konstruktioner (betongväggar/tak) mindre än 31 mm i diameter. All erforderlig håltagning i lätta konstruktioner. Inkoppling av huvudledning för matning till automatikskåp för VVSanläggning. Installation efter automatikskåp ingår i VVS. Inkoppling av apparater för VVS anläggning som inte matas via ovanstående automatikskåp. Omfattning enligt rambeskrivning VVS. I annan entreprenad ingår: All erforderlig håltagning i tunga konstruktioner (betongväggar/tak) för hål fr.o.m. 31 mm i diameter Schaktning och återfyllning för ledningar i mark. Förläggning av tillhandahållet markeringsband från EE. Montage och riktning av tillhandahållet fundament från EE. Anslutning av stickproppar för vitvaror. All erforderlig ljud- och brandtätning Personals kvalifikationer Entreprenören är skyldig att ställa teknisk personal, som är väl förtrogen med offererade systemlösningar, till beställarens förfogande för anpassning till föreskrivna funktionskrav och för upprättande av med entreprenaden överensstämmande arbets- och relationshandlingar.

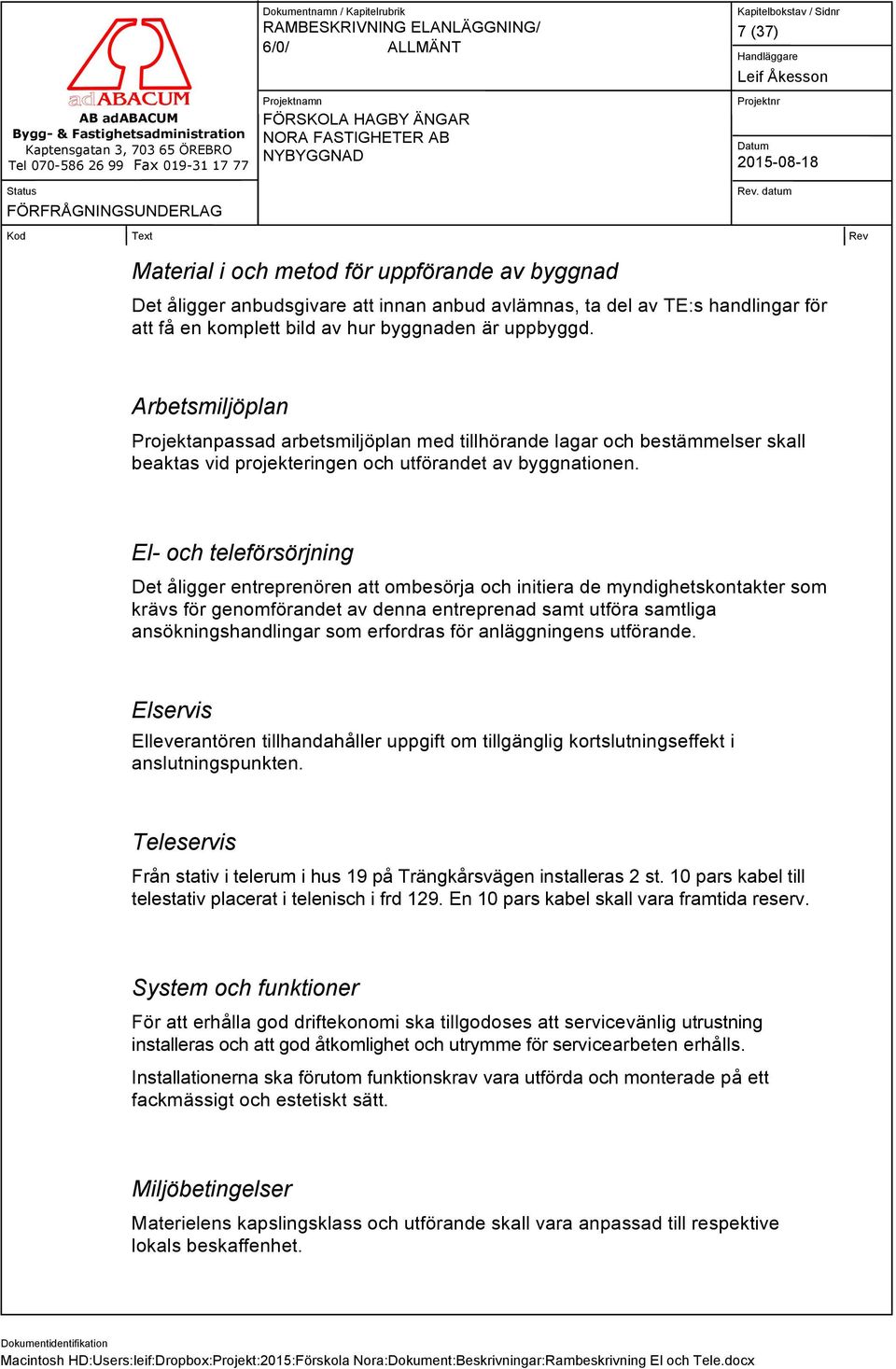

7 6/0/ ALLMÄNT 7 (37) Material i och metod för uppförande av byggnad Det åligger anbudsgivare att innan anbud avlämnas, ta del av TE:s handlingar för att få en komplett bild av hur byggnaden är uppbyggd. Arbetsmiljöplan Projektanpassad arbetsmiljöplan med tillhörande lagar och bestämmelser skall beaktas vid projekteringen och utförandet av byggnationen. El- och teleförsörjning Det åligger entreprenören att ombesörja och initiera de myndighetskontakter som krävs för genomförandet av denna entreprenad samt utföra samtliga ansökningshandlingar som erfordras för anläggningens utförande. Elservis Elleverantören tillhandahåller uppgift om tillgänglig kortslutningseffekt i anslutningspunkten. Teleservis Från stativ i telerum i hus 19 på Trängkårsvägen installeras 2 st. 10 pars kabel till telestativ placerat i telenisch i frd 129. En 10 pars kabel skall vara framtida reserv. System och funktioner För att erhålla god driftekonomi ska tillgodoses att servicevänlig utrustning installeras och att god åtkomlighet och utrymme för servicearbeten erhålls. Installationerna ska förutom funktionskrav vara utförda och monterade på ett fackmässigt och estetiskt sätt. Miljöbetingelser Materielens kapslingsklass och utförande skall vara anpassad till respektive lokals beskaffenhet.

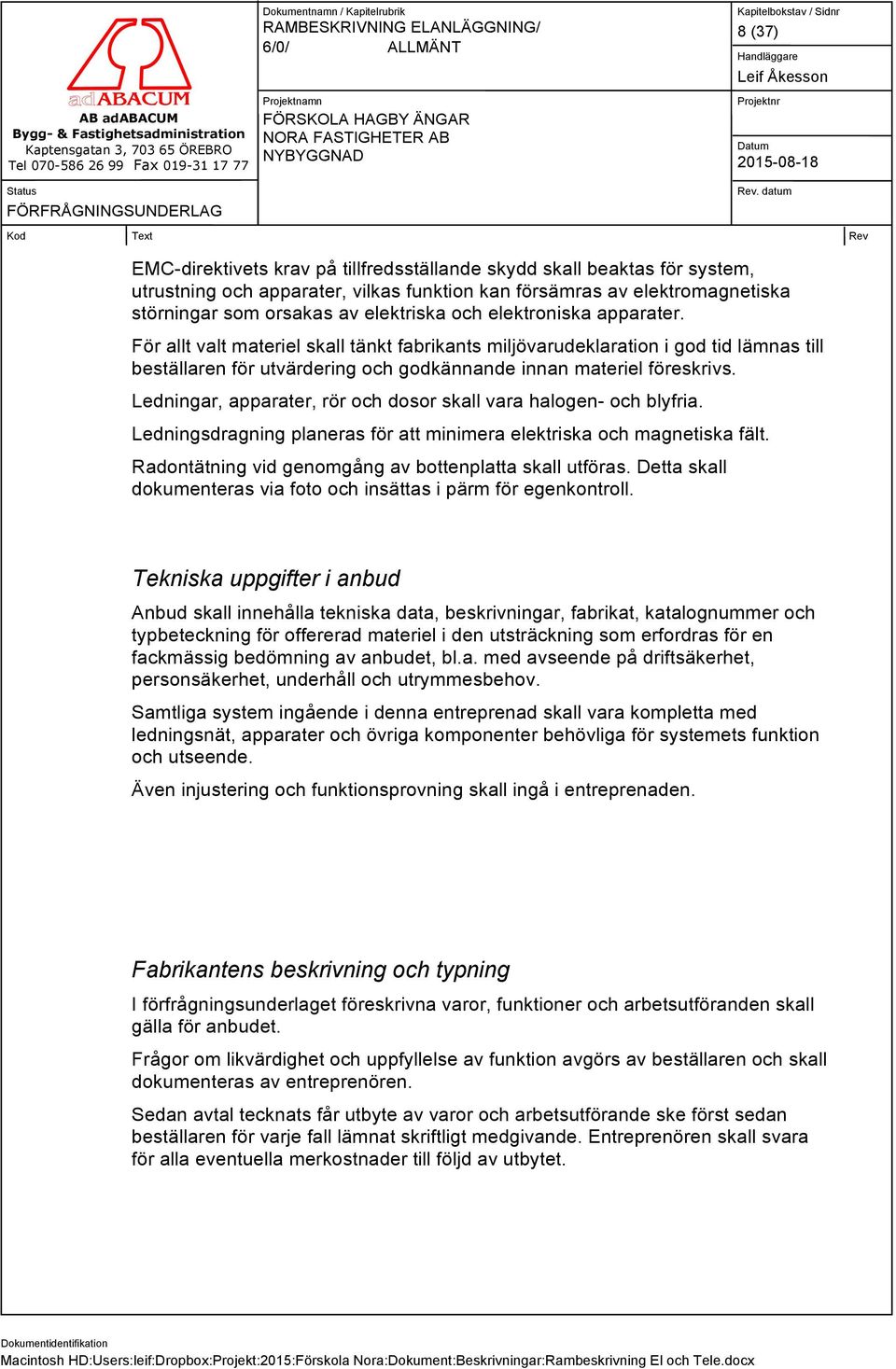

8 6/0/ ALLMÄNT 8 (37) EMC-direktivets krav på tillfredsställande skydd skall beaktas för system, utrustning och apparater, vilkas funktion kan försämras av elektromagnetiska störningar som orsakas av elektriska och elektroniska apparater. För allt valt materiel skall tänkt fabrikants miljövarudeklaration i god tid lämnas till beställaren för utvärdering och godkännande innan materiel föreskrivs. Ledningar, apparater, rör och dosor skall vara halogen- och blyfria. Ledningsdragning planeras för att minimera elektriska och magnetiska fält. Radontätning vid genomgång av bottenplatta skall utföras. Detta skall dokumenteras via foto och insättas i pärm för egenkontroll. Tekniska uppgifter i anbud Anbud skall innehålla tekniska data, beskrivningar, fabrikat, katalognummer och typbeteckning för offererad materiel i den utsträckning som erfordras för en fackmässig bedömning av anbudet, bl.a. med avseende på driftsäkerhet, personsäkerhet, underhåll och utrymmesbehov. Samtliga system ingående i denna entreprenad skall vara kompletta med ledningsnät, apparater och övriga komponenter behövliga för systemets funktion och utseende. Även injustering och funktionsprovning skall ingå i entreprenaden. Fabrikantens beskrivning och typning I förfrågningsunderlaget föreskrivna varor, funktioner och arbetsutföranden skall gälla för anbudet. Frågor om likvärdighet och uppfyllelse av funktion avgörs av beställaren och skall dokumenteras av entreprenören. Sedan avtal tecknats får utbyte av varor och arbetsutförande ske först sedan beställaren för varje fall lämnat skriftligt medgivande. Entreprenören skall svara för alla eventuella merkostnader till följd av utbytet.

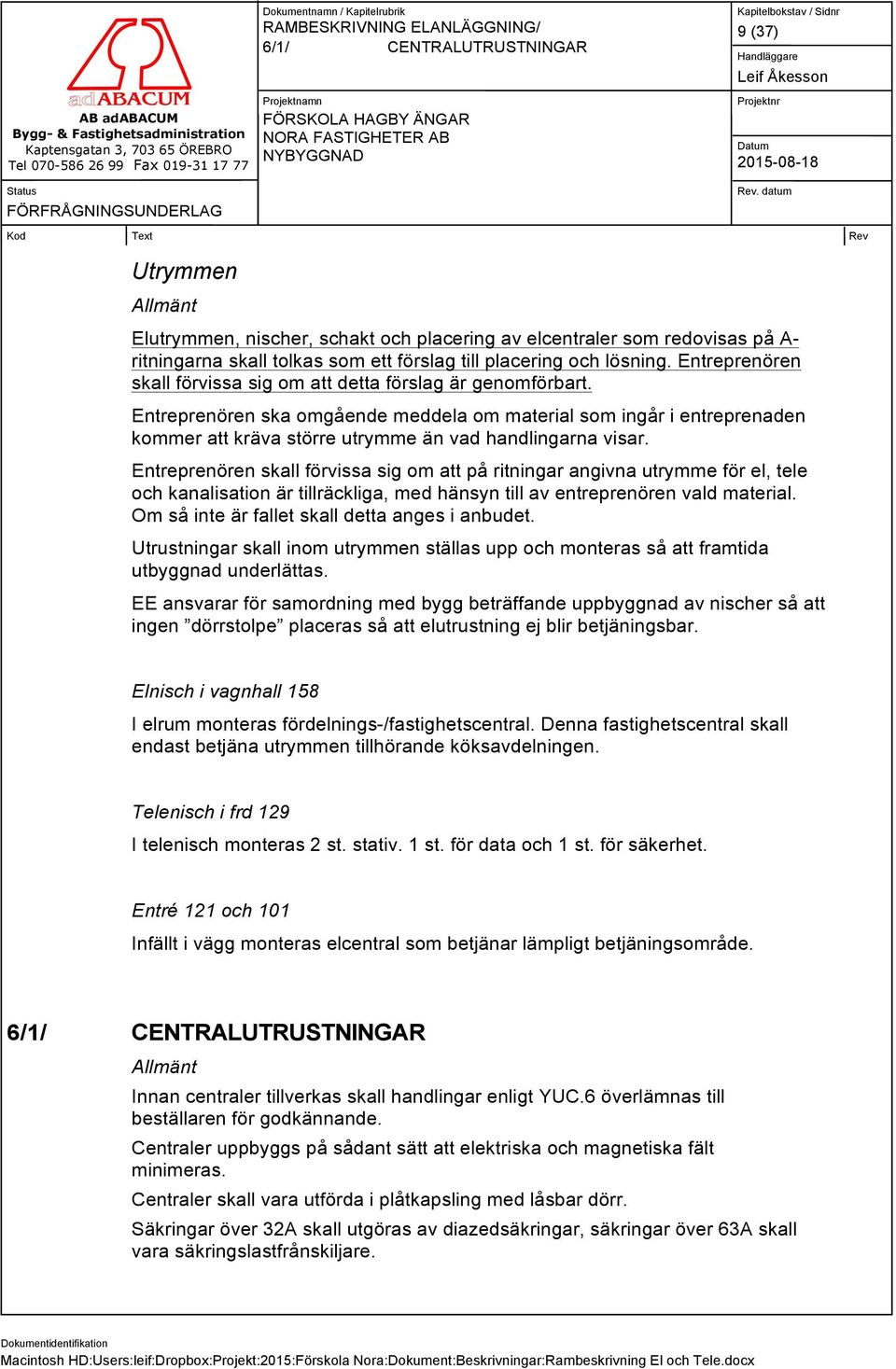

9 6/1/ CENTRALUTRUSTNINGAR 9 (37) Utrymmen Allmänt Elutrymmen, nischer, schakt och placering av elcentraler som redovisas på A- ritningarna skall tolkas som ett förslag till placering och lösning. Entreprenören skall förvissa sig om att detta förslag är genomförbart. Entreprenören ska omgående meddela om material som ingår i entreprenaden kommer att kräva större utrymme än vad handlingarna visar. Entreprenören skall förvissa sig om att på ritningar angivna utrymme för el, tele och kanalisation är tillräckliga, med hänsyn till av entreprenören vald material. Om så inte är fallet skall detta anges i anbudet. Utrustningar skall inom utrymmen ställas upp och monteras så att framtida utbyggnad underlättas. EE ansvarar för samordning med bygg beträffande uppbyggnad av nischer så att ingen dörrstolpe placeras så att elutrustning ej blir betjäningsbar. Elnisch i vagnhall 158 I elrum monteras fördelnings-/fastighetscentral. Denna fastighetscentral skall endast betjäna utrymmen tillhörande köksavdelningen. Telenisch i frd 129 I telenisch monteras 2 st. stativ. 1 st. för data och 1 st. för säkerhet. Entré 121 och 101 Infällt i vägg monteras elcentral som betjänar lämpligt betjäningsområde. 6/1/ CENTRALUTRUSTNINGAR Allmänt Innan centraler tillverkas skall handlingar enligt YUC.6 överlämnas till beställaren för godkännande. Centraler uppbyggs på sådant sätt att elektriska och magnetiska fält minimeras. Centraler skall vara utförda i plåtkapsling med låsbar dörr. Säkringar över 32A skall utgöras av diazedsäkringar, säkringar över 63A skall vara säkringslastfrånskiljare.

10 6/1/ CENTRALUTRUSTNINGAR 10 (37) Centraler skall ej placeras i närheten av utrymme där personer stadigvarande vistas. Centraler skall vara avsedda för 5-ledarsystem (TN-S system) och vara fabriksmonterade. Vid varje central skall förimpedans och kortslutningsström anges. Ledning i hjälpströmkrets skall vara minst fåtrådig eller om den går till dörr eller annan rörlig del minst mångtrådig. Spänningskretsars area skall vara minst 1,5 mm² och strömkretsars area minst 2,5 mm². Skydd eller anordning för buntning av sådana ledningar skall medge komplettering i begränsad omfattning med ytterligare ledningar. Kopplingsplintar för klenspänning i apparat och apparatskåp skall vara åtskilda från plintar för lågspänning och tydligt märkta. Matande gruppledning till respektive överspänningskänslig utrustning förses med finskydd, t.ex. centralutrustningar till larmanläggningar, styr- och övervakningsanläggning och dylikt. Överspänningsskyddets funktion skall märkas i klartext. Överspänningsskydd ska vara försedd med indikering av utlöst skydd. Skylt för statusindikering av drift respektive när skydd ska bytas ut monteras bredvid överspänningsskydd. Energimätare installeras för utgående grupper till apparatskåp luftbehandling och VS-anläggningar som placeras i fastighetens central. Dessa mätare skall kopplas till överordnat system, med pulsmätning, via plintar ingående i denna entreprenad. Samordnas med beställaren driftpersonal. Utrymme ska finnas så att strömmätning med tångamperemeter kan utföras på samtliga anslutningar inklusive huvudledning. Centraler för fastigheten skall märkas (förutom enligt standard och AMA) med handhavandeinstruktion för jordfelsbrytare, skylt E , skylt E (om knivsäkringar förekommer) och huvudskylt innehållande uppgift om centralbeteckning, matande kabel och maxstorlek på matande säkring. Patronmanöverdon med tillhörande upphängningsdon ska levereras till central som innehåller knivsäkringspatroner. Vid central och apparatskåp innehållande smältsäkringsproppar uppsätts reservsäkringsskåp anpassat till gruppcentralens storlek och förekommande säkringstyper. Skåp ska vara fyllt med reservsäkringar. Centraler förses med ritningshållare i hårdplast för dokumentation. A4-pärm skall få plats i hållaren.

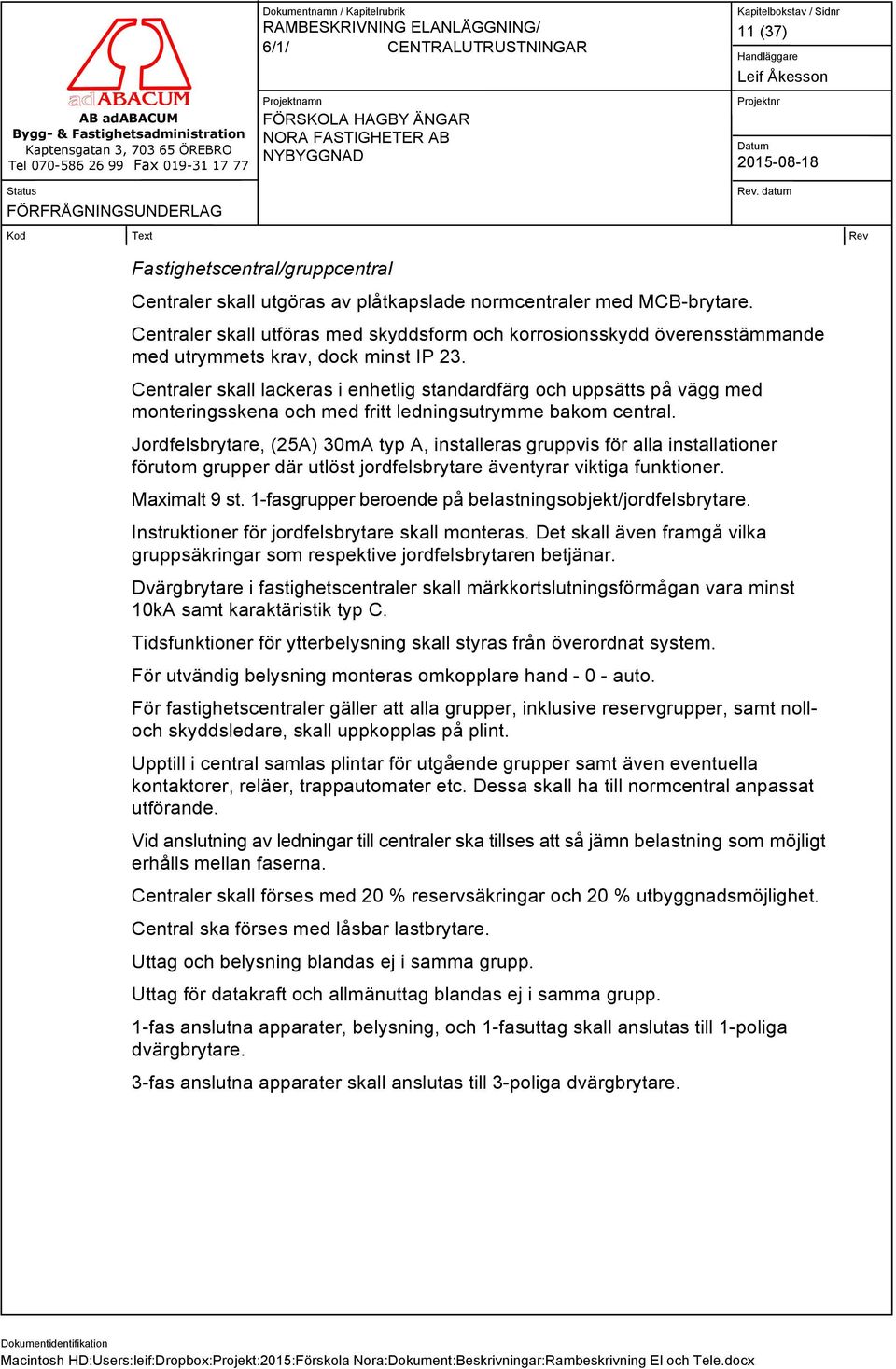

11 6/1/ CENTRALUTRUSTNINGAR 11 (37) Fastighetscentral/gruppcentral Centraler skall utgöras av plåtkapslade normcentraler med MCB-brytare. Centraler skall utföras med skyddsform och korrosionsskydd överensstämmande med utrymmets krav, dock minst IP 23. Centraler skall lackeras i enhetlig standardfärg och uppsätts på vägg med monteringsskena och med fritt ledningsutrymme bakom central. Jordfelsbrytare, (25A) 30mA typ A, installeras gruppvis för alla installationer förutom grupper där utlöst jordfelsbrytare äventyrar viktiga funktioner. Maximalt 9 st. 1-fasgrupper beroende på belastningsobjekt/jordfelsbrytare. Instruktioner för jordfelsbrytare skall monteras. Det skall även framgå vilka gruppsäkringar som respektive jordfelsbrytaren betjänar. Dvärgbrytare i fastighetscentraler skall märkkortslutningsförmågan vara minst 10kA samt karaktäristik typ C. Tidsfunktioner för ytterbelysning skall styras från överordnat system. För utvändig belysning monteras omkopplare hand auto. För fastighetscentraler gäller att alla grupper, inklusive reservgrupper, samt nolloch skyddsledare, skall uppkopplas på plint. Upptill i central samlas plintar för utgående grupper samt även eventuella kontaktorer, reläer, trappautomater etc. Dessa skall ha till normcentral anpassat utförande. Vid anslutning av ledningar till centraler ska tillses att så jämn belastning som möjligt erhålls mellan faserna. Centraler skall förses med 20 % reservsäkringar och 20 % utbyggnadsmöjlighet. Central ska förses med låsbar lastbrytare. Uttag och belysning blandas ej i samma grupp. Uttag för datakraft och allmänuttag blandas ej i samma grupp. 1-fas anslutna apparater, belysning, och 1-fasuttag skall anslutas till 1-poliga dvärgbrytare. 3-fas anslutna apparater skall anslutas till 3-poliga dvärgbrytare.

12 6/2/ KANALISATIONSSYSTEM 12 (37) 6/2/ KANALISATIONSSYSTEM Allmänt Kanalisationen skall utgöras i huvudsak av kabelstegar och installationsrör. Nischer, schakt och placering av elcentraler i lägenheter som redovisas på A- ritningarna skall tolkas som ett förslag till placering och lösning. Entreprenören skall förvissa sig om att detta förslag är genomförbart. Kabelvägar och utrymmesbehov ska planeras i ett tidigt skede så att kollisioner undviks. All erforderlig kanalisation skall ingå i entreprenaden där ej annat anges. För kanalisation för styr-, ventilationsentreprenaden gäller att kabelstegar kan utnyttjas. Övrig kanalisation för egen installation ingår i respektive entreprenad. Kanalisationssystem dimensioneras för 30 % reservkapacitet. Plushöjder för samtliga horisontella stegar skall redovisas på ritning. Kanalisation för grova ledningar förläggs i möjligaste mån i betongplatta alt. mark. Kanalisationssystemet skall vara gemensamt för el- och telesystem. Stegar kapas på respektive sida av brandavskiljande konstruktionen. Beträffande kanalisation för anläggningar ej ingående i entreprenaden gäller att kabelstegar, rännor och kanaler kan utnyttjas. Kabelstegar skall ha avskilda delar för kraft och telesystem. I väggar skall kanalisationen bestå av infällda rör. Synliga tomrörsändar inom byggnaden skall avslutas med propp, lock eller täckbricka. Kanalisation i mark skall utföras med markrör. Markrör förläggs för samtliga kablar förlagda under hårdgjord yta. Samtliga rör i mark förses med markeringsband. Extra dragtråd skall alltid ingå i all markkanalisation. Samtliga tomrör skall förses med dragtråd som adressmärks i båda ändar. Kabelstegar/Kabelrännor Stege/ränna skall ha avskilda delar för kraft, kommunikationsnät, tele, och styr. Tillbehör skall vara fast monterade på stege/ränna. Snäppning räknas även som fast montering.

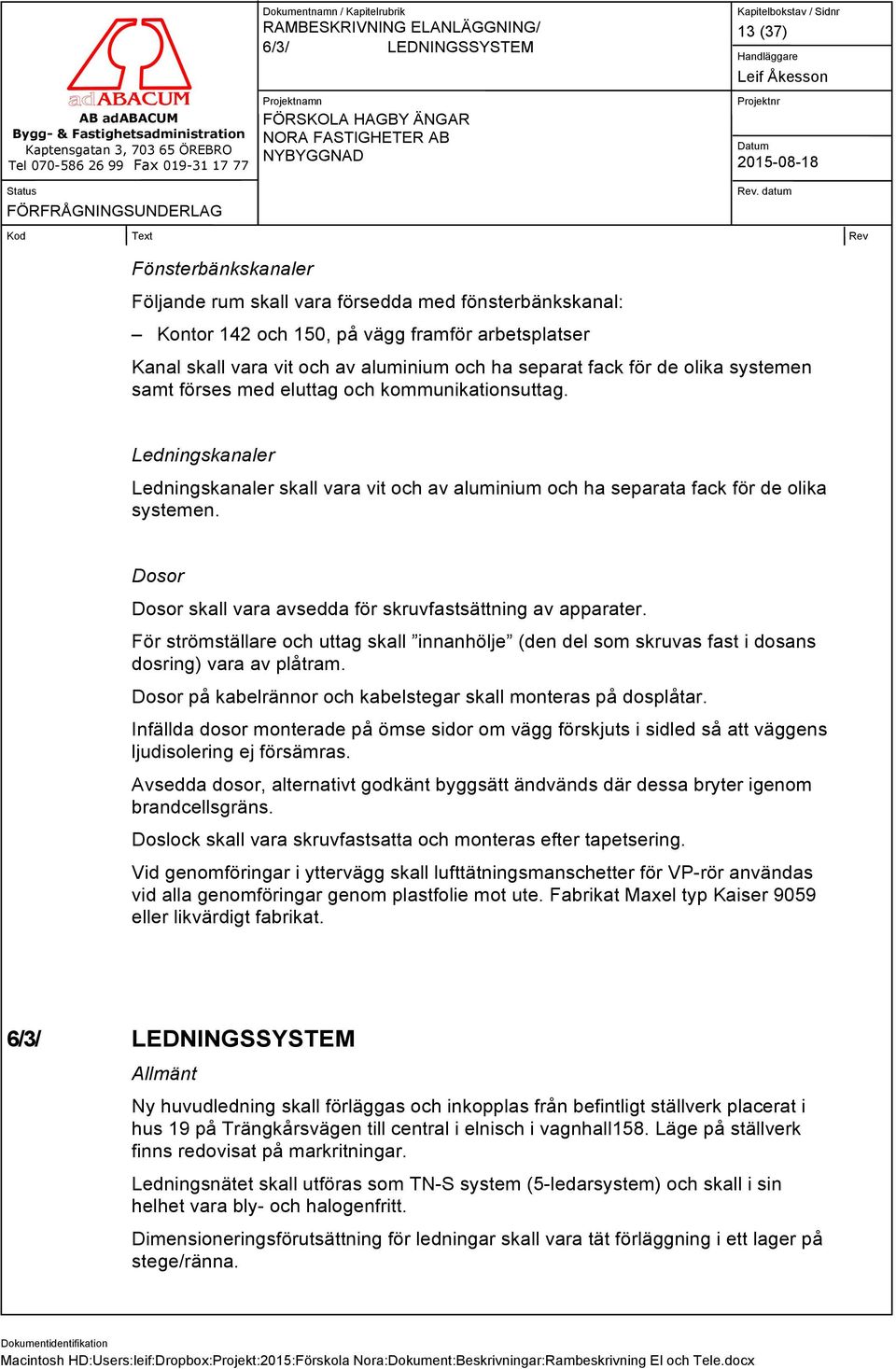

13 6/3/ LEDNINGSSYSTEM 13 (37) Fönsterbänkskanaler Följande rum skall vara försedda med fönsterbänkskanal: Kontor 142 och 150, på vägg framför arbetsplatser Kanal skall vara vit och av aluminium och ha separat fack för de olika systemen samt förses med eluttag och kommunikationsuttag. Ledningskanaler Ledningskanaler skall vara vit och av aluminium och ha separata fack för de olika systemen. Dosor Dosor skall vara avsedda för skruvfastsättning av apparater. För strömställare och uttag skall innanhölje (den del som skruvas fast i dosans dosring) vara av plåtram. Dosor på kabelrännor och kabelstegar skall monteras på dosplåtar. Infällda dosor monterade på ömse sidor om vägg förskjuts i sidled så att väggens ljudisolering ej försämras. Avsedda dosor, alternativt godkänt byggsätt ändvänds där dessa bryter igenom brandcellsgräns. Doslock skall vara skruvfastsatta och monteras efter tapetsering. Vid genomföringar i yttervägg skall lufttätningsmanschetter för VP-rör användas vid alla genomföringar genom plastfolie mot ute. Fabrikat Maxel typ Kaiser 9059 eller likvärdigt fabrikat. 6/3/ LEDNINGSSYSTEM Allmänt Ny huvudledning skall förläggas och inkopplas från befintligt ställverk placerat i hus 19 på Trängkårsvägen till central i elnisch i vagnhall158. Läge på ställverk finns redovisat på markritningar. Ledningsnätet skall utföras som TN-S system (5-ledarsystem) och skall i sin helhet vara bly- och halogenfritt. Dimensioneringsförutsättning för ledningar skall vara tät förläggning i ett lager på stege/ränna.

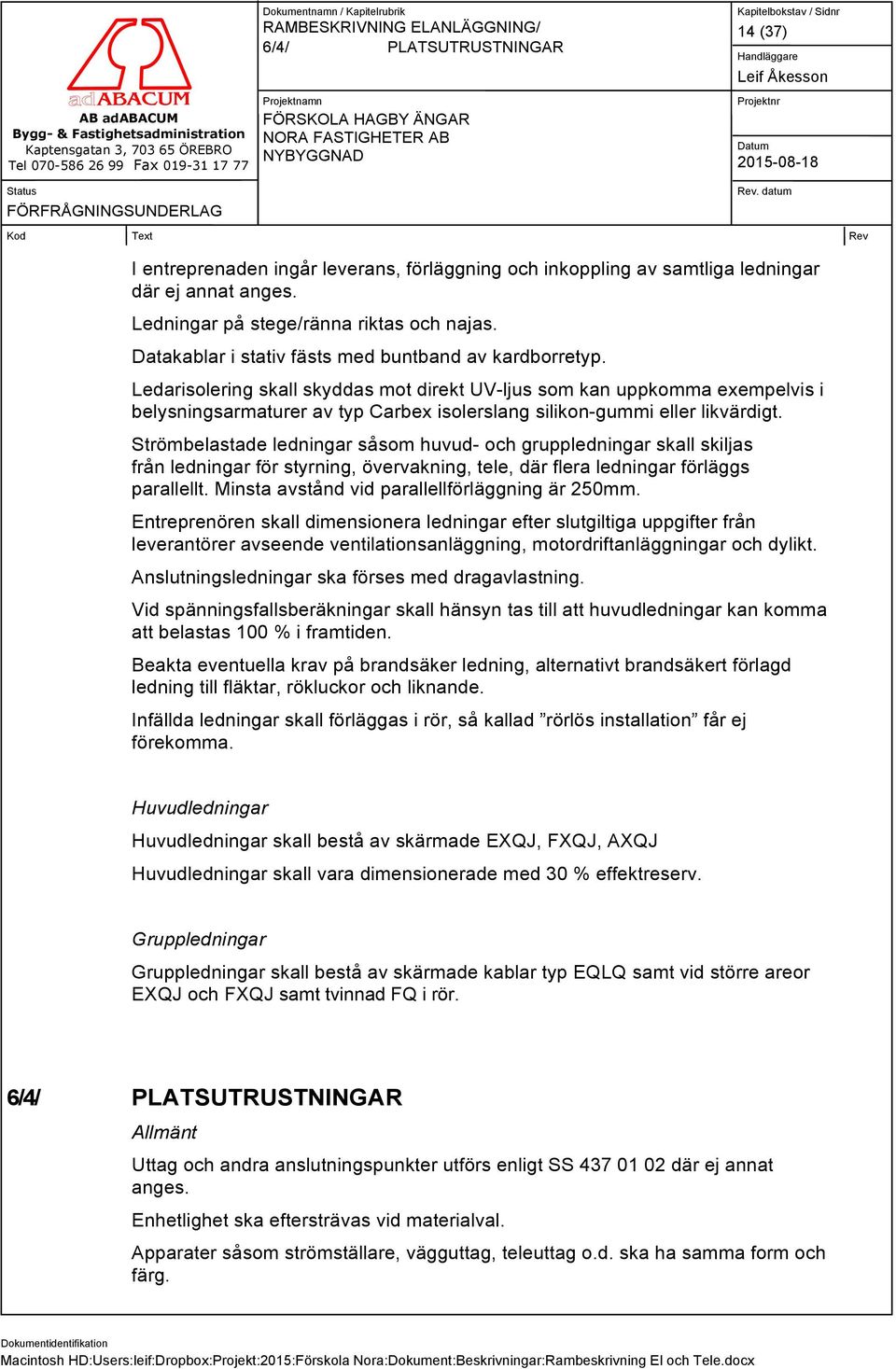

14 6/4/ PLATSUTRUSTNINGAR 14 (37) I entreprenaden ingår leverans, förläggning och inkoppling av samtliga ledningar där ej annat anges. Ledningar på stege/ränna riktas och najas. Datakablar i stativ fästs med buntband av kardborretyp. Ledarisolering skall skyddas mot direkt UV-ljus som kan uppkomma exempelvis i belysningsarmaturer av typ Carbex isolerslang silikon-gummi eller likvärdigt. Strömbelastade ledningar såsom huvud- och gruppledningar skall skiljas från ledningar för styrning, övervakning, tele, där flera ledningar förläggs parallellt. Minsta avstånd vid parallellförläggning är 250mm. Entreprenören skall dimensionera ledningar efter slutgiltiga uppgifter från leverantörer avseende ventilationsanläggning, motordriftanläggningar och dylikt. Anslutningsledningar ska förses med dragavlastning. Vid spänningsfallsberäkningar skall hänsyn tas till att huvudledningar kan komma att belastas 100 % i framtiden. Beakta eventuella krav på brandsäker ledning, alternativt brandsäkert förlagd ledning till fläktar, rökluckor och liknande. Infällda ledningar skall förläggas i rör, så kallad rörlös installation får ej förekomma. Huvudledningar Huvudledningar skall bestå av skärmade EXQJ, FXQJ, AXQJ Huvudledningar skall vara dimensionerade med 30 % effektreserv. Gruppledningar Gruppledningar skall bestå av skärmade kablar typ EQLQ samt vid större areor EXQJ och FXQJ samt tvinnad FQ i rör. 6/4/ PLATSUTRUSTNINGAR Allmänt Uttag och andra anslutningspunkter utförs enligt SS där ej annat anges. Enhetlighet ska eftersträvas vid materialval. Apparater såsom strömställare, vägguttag, teleuttag o.d. ska ha samma form och färg.

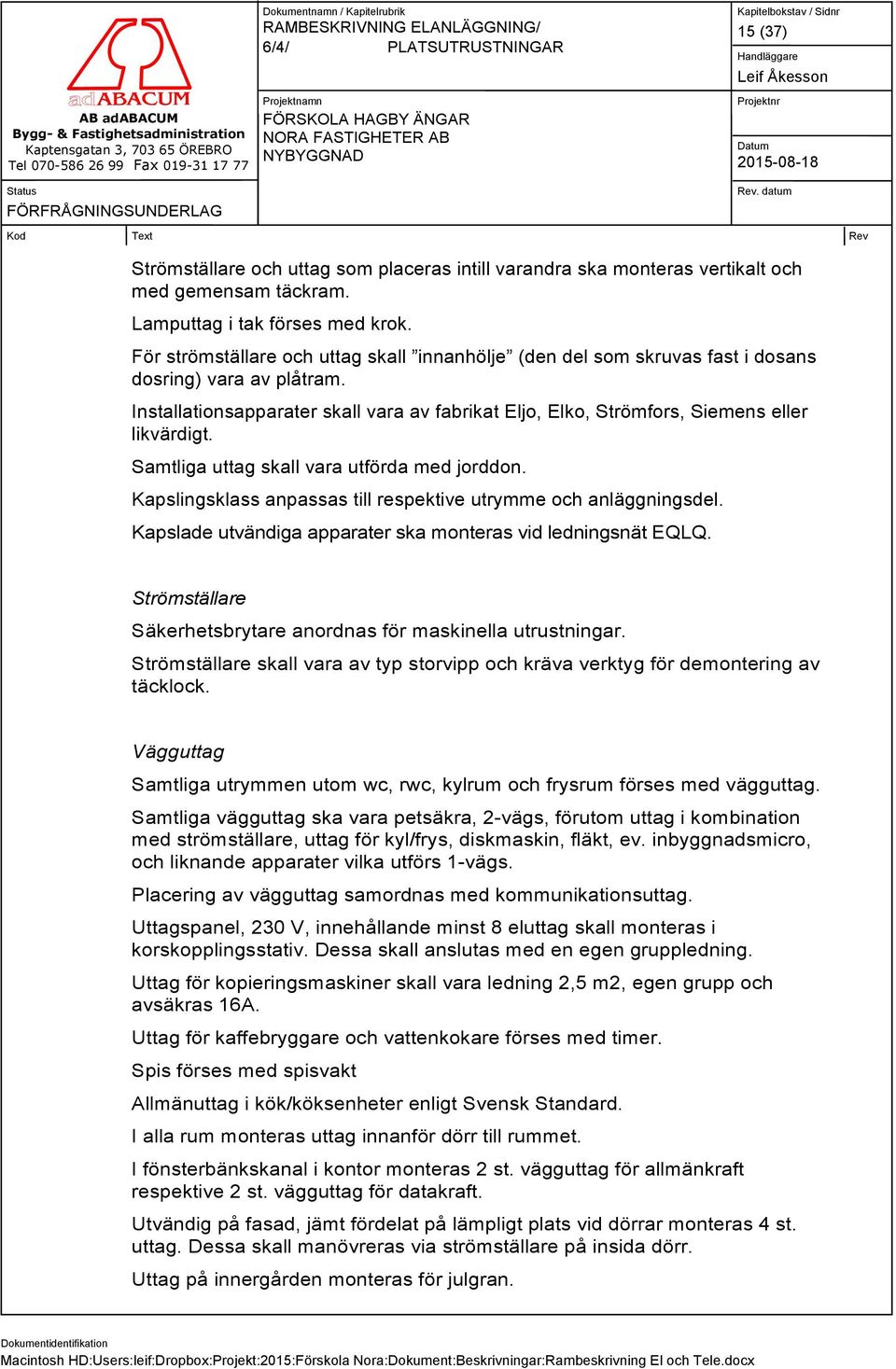

15 6/4/ PLATSUTRUSTNINGAR 15 (37) Strömställare och uttag som placeras intill varandra ska monteras vertikalt och med gemensam täckram. Lamputtag i tak förses med krok. För strömställare och uttag skall innanhölje (den del som skruvas fast i dosans dosring) vara av plåtram. Installationsapparater skall vara av fabrikat Eljo, Elko, Strömfors, Siemens eller likvärdigt. Samtliga uttag skall vara utförda med jorddon. Kapslingsklass anpassas till respektive utrymme och anläggningsdel. Kapslade utvändiga apparater ska monteras vid ledningsnät EQLQ. Strömställare Säkerhetsbrytare anordnas för maskinella utrustningar. Strömställare skall vara av typ storvipp och kräva verktyg för demontering av täcklock. Vägguttag Samtliga utrymmen utom wc, rwc, kylrum och frysrum förses med vägguttag. Samtliga vägguttag ska vara petsäkra, 2-vägs, förutom uttag i kombination med strömställare, uttag för kyl/frys, diskmaskin, fläkt, ev. inbyggnadsmicro, och liknande apparater vilka utförs 1-vägs. Placering av vägguttag samordnas med kommunikationsuttag. Uttagspanel, 230 V, innehållande minst 8 eluttag skall monteras i korskopplingsstativ. Dessa skall anslutas med en egen gruppledning. Uttag för kopieringsmaskiner skall vara ledning 2,5 m2, egen grupp och avsäkras 16A. Uttag för kaffebryggare och vattenkokare förses med timer. Spis förses med spisvakt Allmänuttag i kök/köksenheter enligt Svensk Standard. I alla rum monteras uttag innanför dörr till rummet. I fönsterbänkskanal i kontor monteras 2 st. vägguttag för allmänkraft respektive 2 st. vägguttag för datakraft. Utvändig på fasad, jämt fördelat på lämpligt plats vid dörrar monteras 4 st. uttag. Dessa skall manövreras via strömställare på insida dörr. Uttag på innergården monteras för julgran.

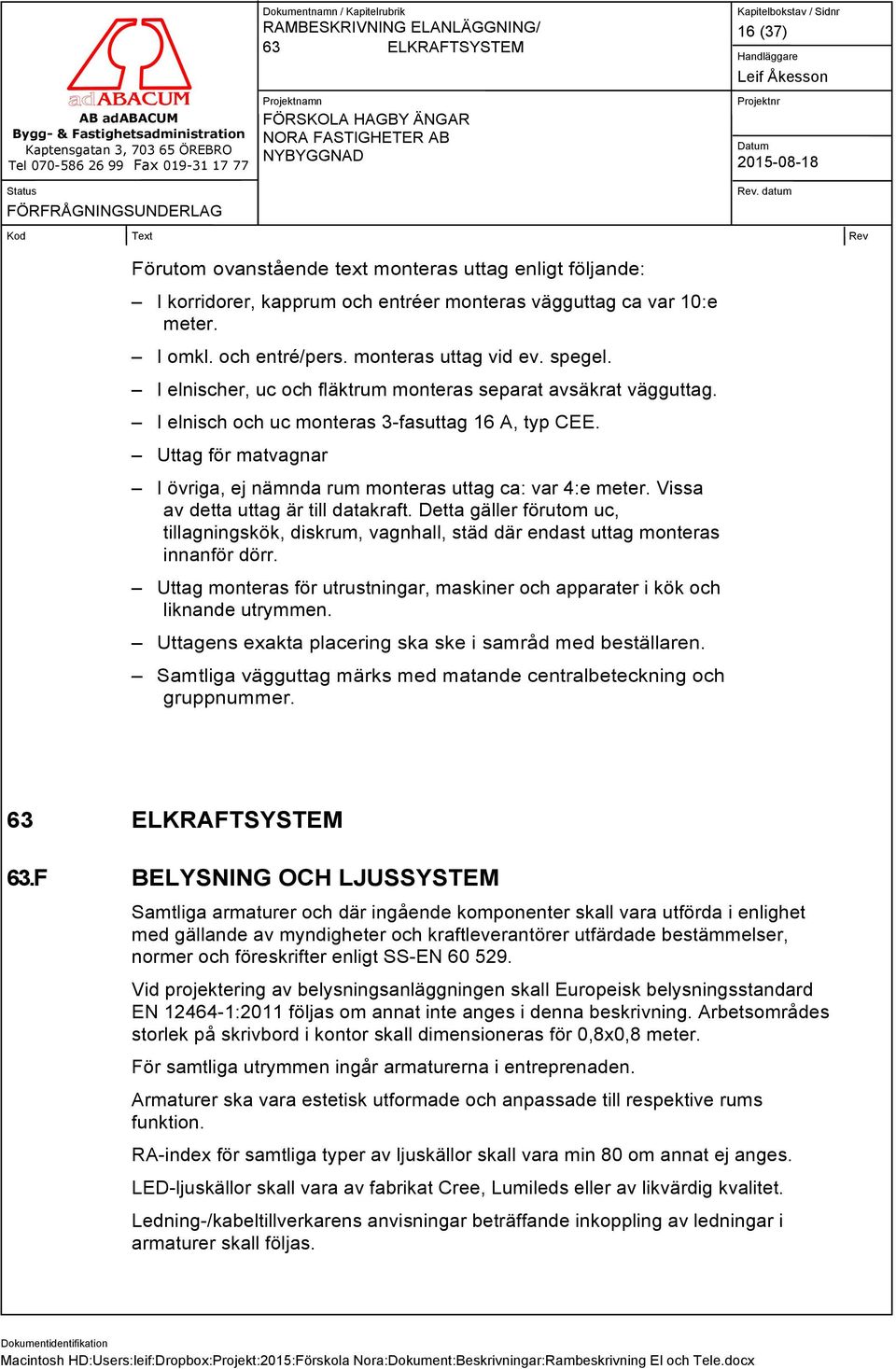

16 63 ELKRAFTSYSTEM 16 (37) Förutom ovanstående text monteras uttag enligt följande: I korridorer, kapprum och entréer monteras vägguttag ca var 10:e meter. I omkl. och entré/pers. monteras uttag vid ev. spegel. I elnischer, uc och fläktrum monteras separat avsäkrat vägguttag. I elnisch och uc monteras 3-fasuttag 16 A, typ CEE. Uttag för matvagnar I övriga, ej nämnda rum monteras uttag ca: var 4:e meter. Vissa av detta uttag är till datakraft. Detta gäller förutom uc, tillagningskök, diskrum, vagnhall, städ där endast uttag monteras innanför dörr. Uttag monteras för utrustningar, maskiner och apparater i kök och liknande utrymmen. Uttagens exakta placering ska ske i samråd med beställaren. Samtliga vägguttag märks med matande centralbeteckning och gruppnummer. 63 ELKRAFTSYSTEM 63.F BELYSNING OCH LJUSSYSTEM Samtliga armaturer och där ingående komponenter skall vara utförda i enlighet med gällande av myndigheter och kraftleverantörer utfärdade bestämmelser, normer och föreskrifter enligt SS-EN Vid projektering av belysningsanläggningen skall Europeisk belysningsstandard EN :2011 följas om annat inte anges i denna beskrivning. Arbetsområdes storlek på skrivbord i kontor skall dimensioneras för 0,8x0,8 meter. För samtliga utrymmen ingår armaturerna i entreprenaden. Armaturer ska vara estetisk utformade och anpassade till respektive rums funktion. RA-index för samtliga typer av ljuskällor skall vara min 80 om annat ej anges. LED-ljuskällor skall vara av fabrikat Cree, Lumileds eller av likvärdig kvalitet. Ledning-/kabeltillverkarens anvisningar beträffande inkoppling av ledningar i armaturer skall följas.

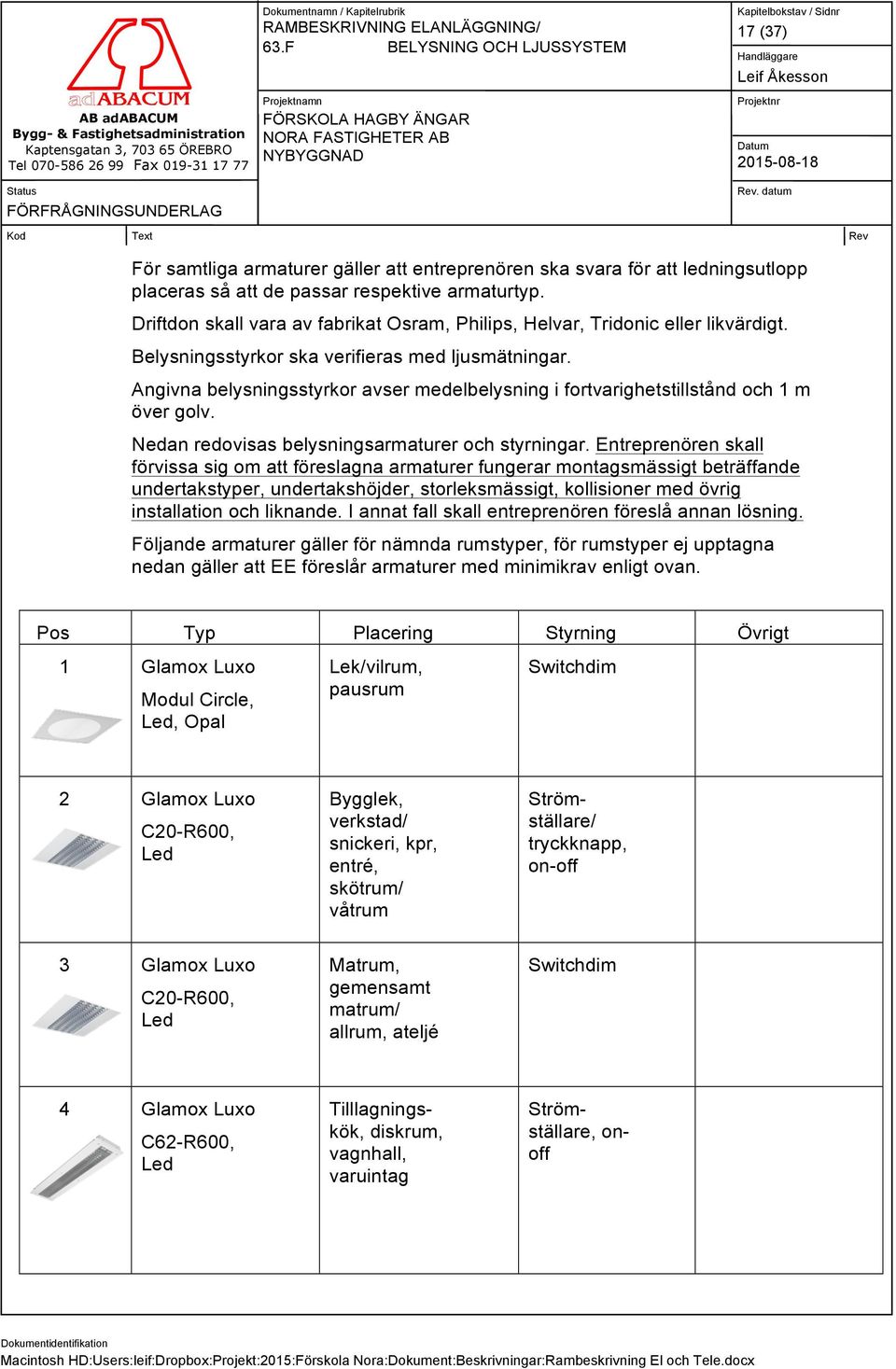

17 63.F BELYSNING OCH LJUSSYSTEM 17 (37) För samtliga armaturer gäller att entreprenören ska svara för att ledningsutlopp placeras så att de passar respektive armaturtyp. Driftdon skall vara av fabrikat Osram, Philips, Helvar, Tridonic eller likvärdigt. Belysningsstyrkor ska verifieras med ljusmätningar. Angivna belysningsstyrkor avser medelbelysning i fortvarighetstillstånd och 1 m över golv. Nedan redovisas belysningsarmaturer och styrningar. Entreprenören skall förvissa sig om att föreslagna armaturer fungerar montagsmässigt beträffande undertakstyper, undertakshöjder, storleksmässigt, kollisioner med övrig installation och liknande. I annat fall skall entreprenören föreslå annan lösning. Följande armaturer gäller för nämnda rumstyper, för rumstyper ej upptagna nedan gäller att EE föreslår armaturer med minimikrav enligt ovan. Pos Typ Placering Styrning Övrigt 1 Glamox Luxo Modul Circle, Led, Opal Lek/vilrum, pausrum Switchdim 2 Glamox Luxo C20-R600, Led Bygglek, verkstad/ snickeri, kpr, entré, skötrum/ våtrum Strömställare/ tryckknapp, on-off 3 Glamox Luxo C20-R600, Led Matrum, gemensamt matrum/ allrum, ateljé Switchdim 4 Glamox Luxo C62-R600, Led Tilllagningskök, diskrum, vagnhall, varuintag Strömställare, onoff

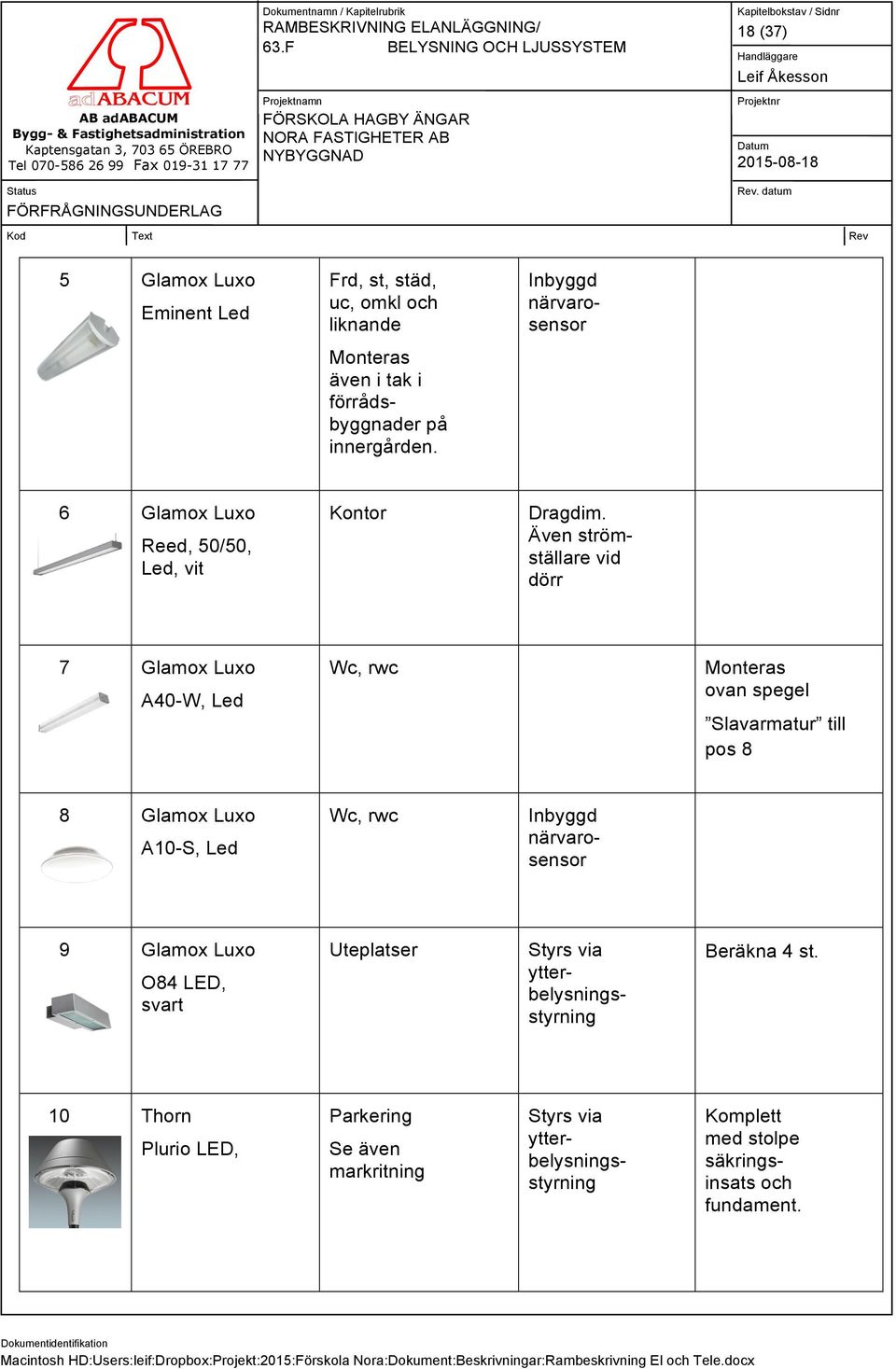

18 63.F BELYSNING OCH LJUSSYSTEM 18 (37) 5 Glamox Luxo Eminent Led Frd, st, städ, uc, omkl och liknande Monteras även i tak i förrådsbyggnader på innergården. Inbyggd närvarosensor 6 Glamox Luxo Reed, 50/50, Led, vit Kontor Dragdim. Även strömställare vid dörr 7 Glamox Luxo A40-W, Led Wc, rwc Monteras ovan spegel Slavarmatur till pos 8 8 Glamox Luxo A10-S, Led Wc, rwc Inbyggd närvarosensor 9 Glamox Luxo O84 LED, svart Uteplatser Styrs via ytterbelysningsstyrning Beräkna 4 st. 10 Thorn Plurio LED, Parkering Se även markritning Styrs via ytterbelysningsstyrning Komplett med stolpe säkringsinsats och fundament.

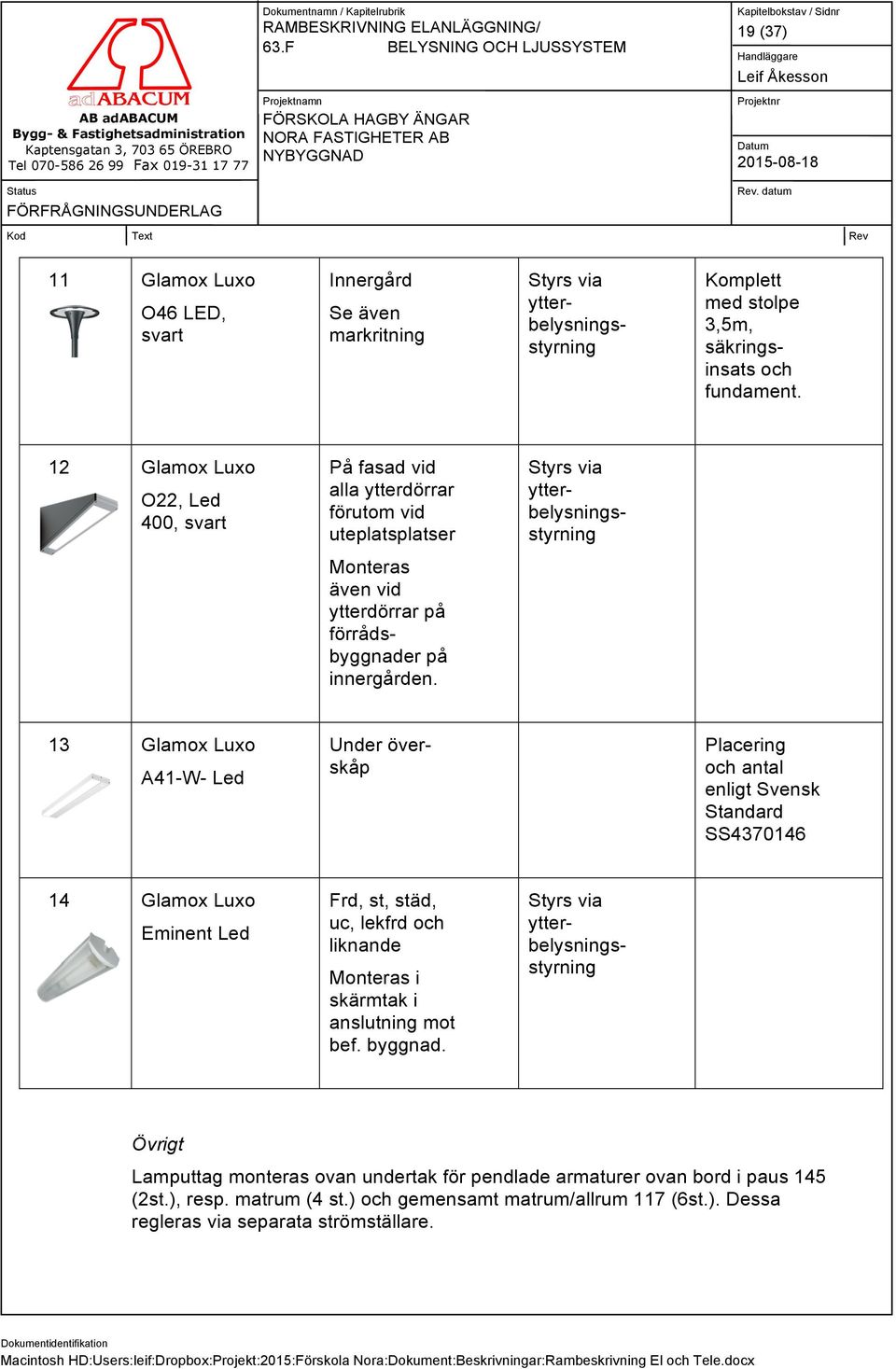

19 63.F BELYSNING OCH LJUSSYSTEM 19 (37) 11 Glamox Luxo O46 LED, svart Innergård Se även markritning Styrs via ytterbelysningsstyrning Komplett med stolpe 3,5m, säkringsinsats och fundament. 12 Glamox Luxo O22, Led 400, svart På fasad vid alla ytterdörrar förutom vid uteplatsplatser Styrs via ytterbelysningsstyrning Monteras även vid ytterdörrar på förrådsbyggnader på innergården. 13 Glamox Luxo A41-W- Led Under överskåp Placering och antal enligt Svensk Standard SS Glamox Luxo Eminent Led Frd, st, städ, uc, lekfrd och liknande Monteras i skärmtak i anslutning mot bef. byggnad. Styrs via ytterbelysningsstyrning Övrigt Lamputtag monteras ovan undertak för pendlade armaturer ovan bord i paus 145 (2st.), resp. matrum (4 st.) och gemensamt matrum/allrum 117 (6st.). Dessa regleras via separata strömställare.

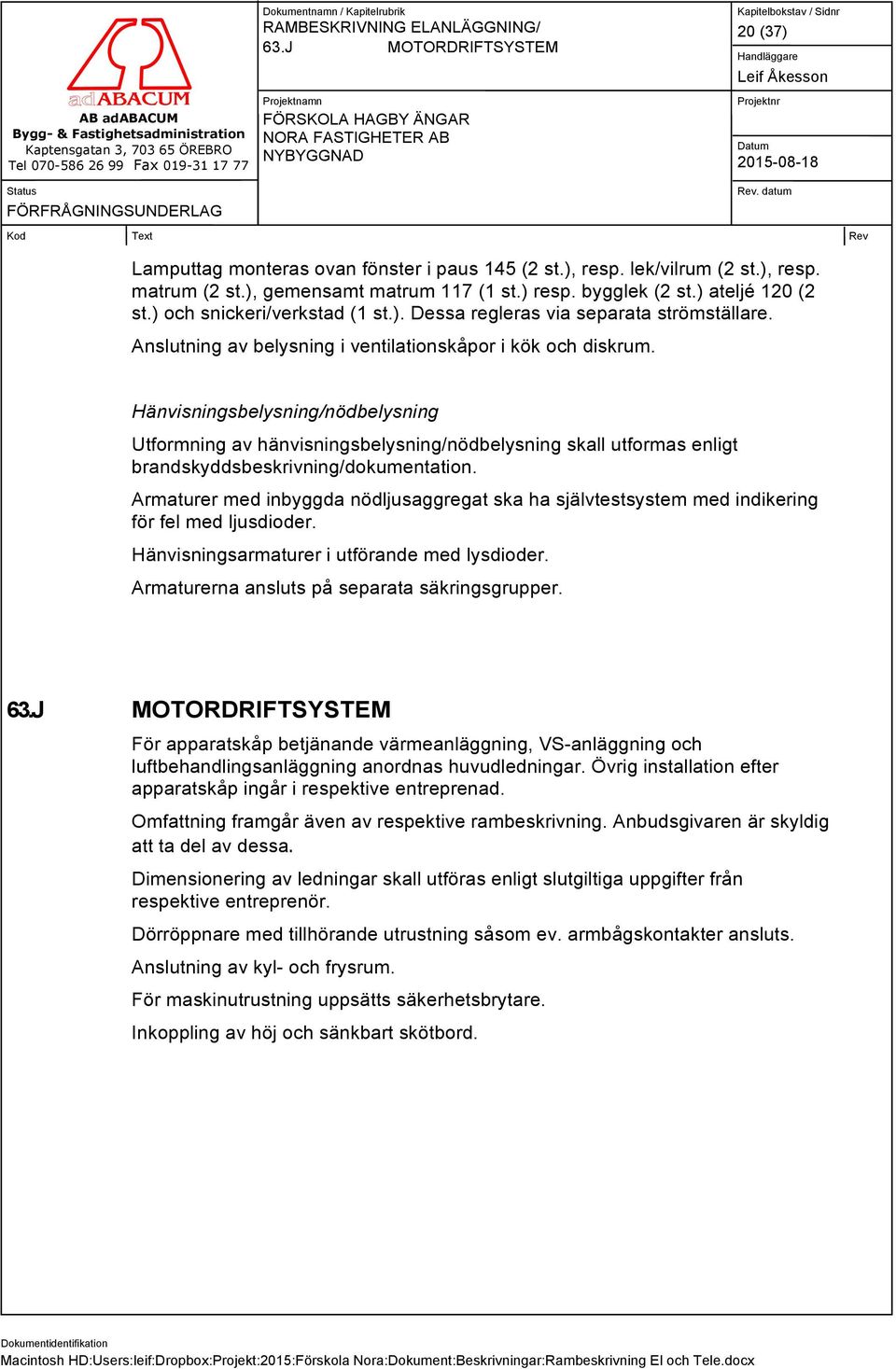

20 63.J MOTORDRIFTSYSTEM 20 (37) Lamputtag monteras ovan fönster i paus 145 (2 st.), resp. lek/vilrum (2 st.), resp. matrum (2 st.), gemensamt matrum 117 (1 st.) resp. bygglek (2 st.) ateljé 120 (2 st.) och snickeri/verkstad (1 st.). Dessa regleras via separata strömställare. Anslutning av belysning i ventilationskåpor i kök och diskrum. Hänvisningsbelysning/nödbelysning Utformning av hänvisningsbelysning/nödbelysning skall utformas enligt brandskyddsbeskrivning/dokumentation. Armaturer med inbyggda nödljusaggregat ska ha självtestsystem med indikering för fel med ljusdioder. Hänvisningsarmaturer i utförande med lysdioder. Armaturerna ansluts på separata säkringsgrupper. 63.J MOTORDRIFTSYSTEM För apparatskåp betjänande värmeanläggning, VS-anläggning och luftbehandlingsanläggning anordnas huvudledningar. Övrig installation efter apparatskåp ingår i respektive entreprenad. Omfattning framgår även av respektive rambeskrivning. Anbudsgivaren är skyldig att ta del av dessa. Dimensionering av ledningar skall utföras enligt slutgiltiga uppgifter från respektive entreprenör. Dörröppnare med tillhörande utrustning såsom ev. armbågskontakter ansluts. Anslutning av kyl- och frysrum. För maskinutrustning uppsätts säkerhetsbrytare. Inkoppling av höj och sänkbart skötbord.

21 64 TELESYSTEM 21 (37) Solcellsanläggning skall installeras med följande förutsättningar: Systemet skall generera cirka kwh/år solenergi. Skall levereras och monteras komplett med solpaneler, växelriktare, och tillhörande installationsmaterial. Skall anslutas till elnätet. Informationsdisplay (led) som visar produktion från solcellsanläggningen. Display skall monteras och vara väl synlig för personal och publika gäster. Cirka mått (bredd x höjd) 1000 x 800 mm). Placering enligt senare uppgifter från beställare 64 TELESYSTEM 64.BCD FLERFUNKTIONSNÄT FÖR TELEKOMMUNIKATIONSSYSTEM För tele/datakommunikation ska ett gemensamt fastighetsnät typ PDS-nät med uttag till stativ anordnas inom fastigheten. Fastighetsnätet ansluts med fiberkabel 8 tråds singelmode till telestativ/öp i hus 19 på Trängkårsvägen Kontakteras i fiberpanel med SC kontakter. Samtliga utrustningar, ledningsnät o.d. ska vara i oskärmat utförande och klassificerade för kategori 6 och uppfylla kraven enligt SS-EN I telenisch i rum 129 monteras 19 -stativ med patchpaneler och med plats för aktiv utrustning. Stativ förses med fästjärn 500mm samt extra fästjärn. För fiber skall korskopplingspaneler vara utförda i 19 format och försedda med fiberkontakter av typ SC. Fiberkontakter svetsas med pigtails. Korskopplingsstativ ska innehålla omkopplingspaneler med 8-poliga uttag typ RJ45. För respektive patchpanel monteras trådledare 110x76 mm för patchkablage. Trådledare skall även finnas för aktiv utrustning. Täcklock skall vara av samma fabrikat och typ som starkströmsinstallationen. Uttag skall och vara försedda med dammlucka.

22 64.C TELETEKNISKA SÄKERHETSSYSTEM 22 (37) Uttag skall vara RJ45 och vara rakt kopplade. Uttag skall vara försett med transparant signeringslist för registreringsbeteckning. Uttag placeras enligt följande: I fönsterbänkskanal i kontor st. dubbla UC värme/ventilation st. enkla Paus st. dubbelt Kontor st. dubbelt Respektive matrum 3 st. dubbla Gemensamt matrum st. enkla Ateljé st. enkla Brandlarm Dalm sändare 1 st. enkelt Inbrottslarm/Brandlarm MLS anslutning 1 st. enkelt Vid solcellsanläggning 1 st. enkelt Trådlös kommunikation/ovan undertak/jämt fördelat 4 st. enkla 64.C TELETEKNISKA SÄKERHETSSYSTEM 64.CBE INBROTTSLARMSYSTEM Allmänt Inbrottslarmsystem enligt larmklass 1 med magnetkontakter på samtliga dörrar i skalet samt IR detektorer som försåt. Inbrottslarmsystemet skall vara fabrikat Pelco. Centralutrustning placeras i stativ i telenisch i förråd 129. Anläggningarna skall utföras enligt SS-EN och SSF 130 utgåva 7 avseende på installationens utförande och installerat material. Anläggningen skall projekteras av behörig ingenjör enligt SSF Anläggningen skall programmeras samt grafik för anslutning till MLS system Pelco.

23 64.CBE INBROTTSLARMSYSTEM 23 (37) Larmzoner Fastigheten utgör en larmzon. Till/från koppling skall även styra vattenavstängning samt värme/rökdetektorer i köksdelen. Till/från koppling via låsförbikopplare i entrédörr för personal. Förses med lysdiodindikering. Kablage via infälld karmöverföring. Centralutrustning Centralenhet modell IX 600 och detektorbusscentral DBC 604. Kommunikation med överordnat MLS system som skall kopplas till Nora Bostäders kontor. Centralutrustning placeras i stativ i telenisch i förråd 129. Manöverpanel Manöverpanel skall i klartext presentera systemets status, visa larmhändelser och bekräfta manövrar. Information skall anges i klartext. Manöverpanel modell IX 602 placeras i entré 141. Skåp för OR ritning, handhavande och kontrolljournal placeras i anslutning till manöverpanelen. Detektorer IR detektorer utförs med lins som anpassas till rummets utseende. Adresskrets AU monteras i respektive IR detektor. Magnetkontakter skall vara infällda modell MK IR detektorer och magnetkontakter märks med adressnummer. Larmdon Larmdon skall dimensioneras och placeras så att god hörbarhet uppnås i larmade byggnadsdelar. Utomhussiren placeras ut mot Trängkårsvägen.

24 64.CBB/1 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM AUTOMATISKA BRANDLARMSYSTEM 24 (37) Ledningsnät Ledningar skall placeras inom larmskyddat område och så långt som möjligt väl dolda. Ledningsnät skall vara övervakat och alla kopplingspunkter larmskyddade. Dubbelbalanserade slingor skall nyttjas så långt som möjligt fram till respektive detektor/larmpunkt. All koppling skall utföras på plint s.k. toppskarvar får ej förkomma. Larmsändare Övervakad larmöverföring med Dalm 5000 larmsändare för TCP/IP och GPRS kommunikation. Gemensam med överföring för Brandlarm. Programmering av larmsändare enligt underlag från beställaren. Sim kort tillhandahålls av Nora Fastigheter AB. Strömförsörjningsutrustning Strömförsörjningsutrustning skall utföras enligt anvisningar i SSF 130:7. Inbyggda ventilreglerade ackumulatorer med 8 års livslängd. 64.CBB/1 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM AUTOMATISKA BRANDLARMSYSTEM Övervakning utförs enligt SBF 110:7. Brandlarmsystemet ska vara analogt adresserbart. Brandlarmsystem ska även omfatta utrymningslarm. Utrymningslarm aktiveras av detektorer och larmknappar i brandlarmsystem. Orienterings- och serviceritningar ska upprättas. Erforderlig provutrustning såsom rökdetektorprovare, detektornedtagare, provgas osv. ska ingå i leveransen och monteras vid centralutrustning. Anläggningen skall programmeras samt grafik för anslutning till MLS system Pelco.

25 64.CBB/1 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM AUTOMATISKA BRANDLARMSYSTEM 25 (37) Anläggningen ska även omfatta styrfunktioner för: Utrymningslarm Branddörrstängning Fläktstopp Larm till räddningstjänsten Omfattning Anläggningen skall bestå av: Centralutrustning Larmknappar Adressenheter Rökdetektorer Värmedetektorer Larmdon Strömförsörjning Larmsändare Ledningsnät Centralapparat Centralapparat monteras vid entré i samråd med Räddningstjänsten. Centralapprat skall hantera adresserbara intelligenta detektorer samt konventionella detektorer. Centralapparaten skall ha inbyggd brandförsvarstablå enligt SS3654. Om någon detektor har nedsatt funktion skall fellarm avges samt att detektorns analogvärde kan avläsas direkt i centralen. Systemet skall medge kundspecifik klartextinformation vid larm. Centralapparat skall kunna ansluta adresserbara larmdon och blixtljus till de adresserbara detektorkretsarna. Branddörrar skall kunna stängas automatiskt vid ett förutbestämt klockslag via inbrottslarmsystemet.

26 64.CBB/1 BRANDDETEKTERINGS- OCH BRANDLARMSYSTEM AUTOMATISKA BRANDLARMSYSTEM 26 (37) Centralapparat skall vara försedd med följande funktioner: Överföring av larm och felsignaler till larmmottagningscentral Kommunikation med överordnat system MLS /Pelco Anslutning av extra larm och felsignaldon Utgivning av larmsignaler sektionsvis Utgivning av larmsignaler inom alla sektioner Manuell manövrering av systemets larmdon sektionsvis Larmföljdsindikering Larmlagring Larmsändare Larmsändare ska vara Dalm 5000 modell SCH som ansluts till SOS AB. Brandförsvarstablå Brandförsvarstablå ingår i centralapparaten. Larmlagring Larmlagringsenhet placeras i rum 117. Larmknappar/Bibrandskåp Larmknappar skall vara röda i slagtålig plast, med text Brandlarm. Larmknappar skall ha självhållning och återställs med testnyckel. Adressenhet skall vara inbyggd i larmknappen. Detektorer Samtliga detektorer ska vara analoga, adresserbara, klassade och godkända enligt SEN EN54. Detektorers analoga mätvärden skall vara avläsbart i centralapparat. Rökdetektorer ska vara optiska. Adressering i detektor, ej i sockel. Detektorer i motorutrymme i fläktaggregat skall vara av typ värmedetektor.

27 64.CBK UTRYMNINGSLARMSYSTEM 27 (37) Alla detektorer ska vara försedda med optisk indikering av utlöst detektor och vara synlig från angreppsväg. Kombidetektorer värme/rök i kök skall till/frånkopplas via inbrottslarmet. Både sockel och detektor ska märkas. Parallellkopplad indikering, typ indikeringstablå till detektor i dolt utrymme monteras väl synlig. Värmedetekterande kabel HDC 105 som monteras med distansklammer KK1 monteras vid takfot installeras runt hela byggnaden, samt i tak på gångväg till närstående byggnad. Uppdelas i tre adresser/sektioner med adressenheter typ EM 210E. Akustiska larmdon Akustiska larmdon (sirener) typ sockelsirener eller sirener i detektorslingan. Märks med röda skyltar med Utrymningslarm i vit text. Optiska larmdon Optiska larmdon ska vara utförda som adresserbara, slingmatade, röda blixtljus. Rött blixtljus monteras vid entré, räddningstjänstens angreppsväg. Fläktstopp Vid utlöst brandlarm skall fläktanläggning stoppas. Vid återställning i brandlarmcentralen skall även fläktar och brandspjäll återställas. 64.CBK UTRYMNINGSLARMSYSTEM Utrymningslarm integreras med brandlarmsystem. Utrymningslarm utförs med larmdon/sockelsirener. Vid aktivering av larm ska utrymningslarm ljuda i hela anläggningen. Hörbarhet skall vara 65dB och uppnås i alla rum förutom mindre förråd, etc. där personer inte uppehåller sig mer än tillfälligt. Strömförsörjningsaggregat med laddningslikriktare Strömförsörjningsaggregatet skall vara inbyggt i centralutrustning.

28 64.QF SYSTEM FÖR STÄNGNING AV BRANDDÖRRAR 28 (37) Apparater i utrymmningslarmsystem Samtliga i systemet ingående apparater ska ha övervakningsfunktion av enhet, kommunikation och strömförsörjning. Vid kommunikationsbortfall ska larm om detta utgå. Ledningar Ledning enligt SBF 110:7. 64.QF SYSTEM FÖR STÄNGNING AV BRANDDÖRRAR Ansluts till adressenhet i detektorslinga. Egen strömförsörjning. Branddörr skall kunna stängas individuellt med tryckknapp vid dörren. 64.DBB ENTRÈSIGNALSYSTEM Vid entré till respektive avdelning (4 st.) samt vid ingång till varumottagning installeras tryckknappar. Dörrsignal Elko ringklocka installeras på respektive avdelning samt i kapprum i personaldelen för entrésignal från varumottagning. Gemensam strömförsörjning 24 V AC/DC placeras vid elcentral. 64.DBC KALLELSESIGNALSYSTEM Kallelsesignalsystem anordnas i RWC rum 144 Från anropsapparat ska kvarstående nödsignal ställas ut till optiskt signaldon och momentan nödsignal till akustiskt signaldon. Utgående akustiska och optiska signaler återställs i återställningsapparat. Strömförsörjning placeras vid elcentral.

29 64. ECC/2 BILDÖVERFÖRINGSSYSTEM - KABEL TV 29 (37) 64. ECC/2 BILDÖVERFÖRINGSSYSTEM - KABEL TV I fastigheten skall installeras en kabel TV anläggning. System och utrustningsdelar skall uppfylla kraven enligt SS-EN Förstärkarutrustning placeras i stativ i förråd 129, monteras på montageplatta modell Antenn uttag placeras i: Resp. matrum 1 st. Gemensamt matrum/allrum st. Paus st. Ateljé st. System och funktioner Systemet skall vara utfört för vidaresändning av digital marksänd TV. I systemet ingår: Anslutning till antennanläggning i hus 19 på Tränggårdsvägen i elnisch hos sjukgymnastik. Bredbandsförstärkare. Fördelare. Antennuttag. Anslutningssladdar till respektive uttag. Täcklock för antennuttag skall vara samma fabrikat som eluttagen. 66 SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION Inom byggnaden skall ett system för spänningsutjämning och elektriskseparation installeras. Utförande enligt Handbok 413 samt handbok 449

30 66 SYSTEM FÖR SPÄNNINGSUTJÄMNING OCH ELEKTRISK SEPARATION 30 (37) 66.GB System för skyddsutjämning Byggnaderna skal förses med ett system för skyddsutjämning Skyddsutjämningssystemet principiella uppbyggnad skall bestå av/anslutas till: Huvudjordningskena. Skyddsledare eller PEN-ledare Skyddsutjämningsledare Inkommande rörledningar av metall Skyddsutjämningsskenor som monteras vid elcentraler och apparatskåp. Ledare skall vara gul/grön. SRD.132 Kompletterande skyddsutjämningsledare Telestativ och ventilation skall anslutas till skyddsutjämningssystemet via kompletterande skyddsutjämningsledare. Om föreskriftkrav ej uppfylls skall dusch- och badrum anslutas till skyddsutjämningssystemet via kompletterande skyddsutjämningsledare. Kompletterande skyddsutjämningsledare mellan utsatta delar skall ha en area som inte är mindre än halva arean hos skyddsledare för skyddsjordning av utsatt del. Ledare skall vara gul/grön Anslutning till rör skall ske med rörklämmor, kabelskor mm.

31 Y MÄRKNING, PROVNING, DOKUMENTATION M.M. 31 (37) Y MÄRKNING, PROVNING, DOKUMENTATION M.M. YTB.1 Märkning av installationer Märkning av elanläggningar utförs enligt Starkströmsföreskrifterna, Elleverantörens installationsbestämmelser och Svensk Standard. Huvudledningsschema upprättas enligt IBL 96. Uttagsmärkning av komponenter, apparater och roterande maskiner utförs enligt SS Märkning av apparater, centraler etc. skall utföras med graverade skyltar av skiktad plast med svart text på vit botten. Ledningsmärkning för inre förbindningar inom kopplingsutrustningar och apparatskåp skall utföras med märkhylsor typ Partex eller liknande. Strömställare inom allmänna ytor för specifik platsutrustning (ej belysningsgrupper), och liknande märks med uppgift om matande central och gruppnummer. Uttag märks med uppgift om matande central och gruppnummer. Hänvisningsarmaturer och nödljusarmaturer märks med uppgift om matande central och gruppnummer. Skylt på strömställare, uttag och liknande utförs med fabrikat Eljo E alt. E och Brothertape. Huvudbrytare märks med texten HUVUDBRYTARE I elcentral monterad kopplingsutrustning såsom reläer, kontaktorer, omkopplare mm. klartextmärks med dess funktionsuppgift. Detta kan utföras i direkt anslutning till objektet alternativ infört i dokument som uppsätts vid elcentral. Ledningar mellan apparater inom kopplingsutrustningar skall förses med löpande nollnummer som införs i dokumentationen. Blank skyddsledare skall i ledningens anslutningspunkter förses med påträdd grön/gul plastslang i hela uppskalningens längd. Blank (tvinnad koncentrisk) ledare som inte utgör skydds- eller PEN-ledare skall i ledningens anslutningspunkter förses med påträdd genomsiktlig plastslang. Gruppledningar märks med gruppnummer och centralbeteckning. Huvudledningar märks med gruppnummer, centralbeteckning, uppgift om area och maxsäkring. Gruppförteckning upprättas och monteras i ram vid centraler. Vid jordfelsbrytare anslås instruktion för kontroll och underhåll.

32 YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM 32 (37) Varningsskylt med text "ELEKTRONIKKOMPONENT SOM KAN SKADAS VID ISOLATIONSMÄTNING BORTKOPPLAS FÖRE MÄTNING OCH PROV" skall sättas upp vid elcentraler. Monteringsritning för stativ monteras i plastram vid stativ Nätschema data/tele monteras vid stativ. YTC KONTROLL OCH INJUSTERING AV INSTALLATIONSSYSTEM Svensk Standard SS ska gälla som standard för kontroll före idrifttagande. Provning, injustering och funktionskontroll skall ske av alla i entreprenadhandlingen föreskrivna prestationer, funktioner och funktionssamband. Allt injusteringsarbete för de system som ska provas måste vara avslutat före provning får påbörjas. Funktionsprovningar utförs i så god tid före färdigställande av anläggningen, att justeringar till fullt driftklar anläggning, av eventuella uteblivna/felaktiga funktioner är slutförda senast till slutbesiktning. Egenprovning ska genomföras i takt med monteringen. Dokumentation och protokoll lämnas före kontroll av driftsatt anläggning. Samtliga injusteringar och provningar och samordnade funktionsprovningar ska protokollföras och insättas i DU-handlingen. Entreprenören skall delta vid samordnad provning. YTC.1644 Kontroll av telekommunikationssystem Provning skall utföras enligt telekommunikationsleverantörens anvisningar. Fastighets/bostadsnät kat6: Samtliga mätvärden skall uppfylla kraven i SS-EN för länkklass D. Mätprotokoll levereras på CD-skiva i Adobe PDF-format. Sammanställning av mätresultat insätts i dokumentationspärmar. Provningsprotokoll skall översändas till nätoperatören Fiberkablar skall OTDR mätas och mätning på 1310nm och 1550 nm

33 YU TEKNISK DOKUMENTATION M.M. FÖR INSTALLATIONER 33 (37) YU TEKNISK DOKUMENTATION M.M. FÖR INSTALLATIONER I EE ingår fullständig projektering av Bygghandlingar och Relationshandlingar för El- och telesystem. Projekteringsarbetet ska successivt redovisas för beställaren eller den som beställaren utser. Bygghandlingar och relationsritningar ska upprättas enligt bygghandlingar 90. Projektgenomgång med samtliga entreprenörer och konsulter skall ske innan projekteringen påbörjas. Ritningar skall upprättas med gällande måttsatta byggnadsritningar som underlag. Entreprenören skall medverka i projekteringsmöten, samordningsmöten samt efter behov i övriga möten. På ritning, som utarbetats av entreprenören och som redovisar flera anläggningstyper, ska anläggningstyperna framgå av namnrutan. Ritning ska förses med grafisk skala såväl horisontellt som vertikalt. Vid förminskning ska kopior vara tydliga, skalenliga och fullt läsbara. Entreprenören skall dokumentera entreprenaden och ta fram erforderliga instruktioner för drift och underhåll och övrig dokumentation av entreprenaden. YUC.6 Bygghandlingar för el- och teleinstallationer Ritningar märkta Granskningshandlingar levereras till Beställaren för granskning och godkännande. Beställaren skall ges möjlighet att granska och justerade handlingar under 10 arbetsdagar innan utlåtande avges och handlingar får stämplas om till Bygghandling efter justering. Arbete får ej igångsättas innan beställaren lämnat klartecken till detta. Följande bygghandlingar skall upprättas: Handlingsförteckning Situationsplan för yttre anläggningar Planritningar för kraft- och belysningssystem, skala 1:50 Planritningar för kanalisation, skala 1:50 Planritningar för allmänna teletekniska system, skala 1:50 Planritningar för brandlarmsanläggning, skala 1:50 Erforderliga underlag till prefabtillverkare vid detta byggsätt. Armaturförteckning

34 YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER 34 (37) Huvudledningsschema Nätschemor för flerfunktionsnät Enlinjeschema över centraler Erforderliga måttskisser Uppställningsritning på elrum och elnischer Monteringsritningar för centraler och apparatskåp Kretsschema enligt SS-EN och SS-EN Outnyttjad kontaktfunktion redovisas Anläggningsbeskrivning med funktionsbeskrivning Registreringshandlingar för interna telenät YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER Entreprenören skall senast vid slutbesiktningen tillhandahålla relationshandlingar bestående av samtliga elinstallationer som upprättats som bygghandling, reviderade så att de motsvarar det verkliga utförandet. Relationshandlingarna förses med text RELATIONSHANDLINGAR och skall vara godkända och signerade av Entreprenören. Överlämnande och antal omgångar framgår i AF-del YUD.6 Relationshandlingar för el- och teleinstallationer Handlingarna insorteras under registerflikar enligt följande: Märkning pärmrygg och framsida. Fliksystem av plast. Innehållsförteckning Handlingarna inarbetas i pärmar gemensamt med drift och underhållsinstruktioner (se kod YUK och YUH).

35 YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER 35 (37) YUD.63 Relationshandlingar för elkraftsystem Entreprenören skall avlämna nedan angivna handlingar: Handlingar enligt YUC.6 Montageritningar över elcentraler och apparatskåp. Gruppförteckningar och kretsscheman för centraler. Apparatlista. Intyg och protokoll från utförda provningar och mätningar. YUD.64 Relationshandlingar för teleinstallationer Entreprenören skall avlämna nedan angivna handlingar: Handlingar enligt YUC.6 Plintkort/Panelkort och förbindningsschema/-tabell Montageritningar Apparatlista. Intyg och protokoll från utförda provningar och mätningar. YUH.6 Driftinstruktioner för el- och teleinstallationer Överlämnande och antal omgångar framgår i AF-del. Driftinstruktioner skall samordnas med övriga installationer. All dokumentation skall vara på svenska språket. Handlingarna insorteras under registerflikar enligt följande: Märkning pärmrygg och framsida. Fliksystem av plast Innehållsförteckning Allmän kortfattad beskrivning av de olika anläggningsdelarna Skyltlistor. Felsökningsinstruktion

36 YUK UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER 36 (37) Beskrivning över utrustnings verkningssätt, kompletterad med erforderliga ritningar, scheman samt monterings- och driftanvisningar Handhavandeinformation till varje utrustning, enhet eller apparat Handlingarna inarbetas i pärmar gemensamt för underhållsinstruktioner och relationshandlingar (se kod YUK, YUD). YUK UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER Överlämnande och antal omgångar framgår i AF-del Underhållsinstruktioner skall samordnas med övriga installationer. All dokumentation skall vara på svenska språket. Handlingarna insorteras under registerflikar enligt följande: Märkning pärmrygg och framsida. Fliksystem av plast. Innehållsförteckning Utöver tillverkarnas underhållsinstruktioner skall entreprenören tillhandahålla följande underhållsinstruktioner: Datablad, broschyrer o.d. Förteckning över reservdelar som är lämpliga att bytas ut av underhålls personal. Underlag för underhållsplaner med rekommenderade service intervall. Handlingarna inarbetas i pärmar gemensamt för driftinstruktioner och relationshandlingar (se kod YUH, YUD).

37 YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL 37 (37) YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Informationen gäller samtliga installationer. Information/utbildning skall ske vid entreprenadens färdigställande. Information skall ges till driftpersonalen med drift- och underhållsinstruktioner som grund. Informationen skall omfatta: Anläggningens funktion och utförande Skötsel av anläggningen. Skötsel och underhåll av övriga komponenter Bevis (protokoll) skall, undertecknas av beställarens drift- och underhållspersonal och överlämnas vid slutmötet.
