ÖSTHAMMAR VÅRD- & OMSORGSBOENDE TOTALENTREPRENAD. Förfrågningsunderlag BRAND, PASSAGE OCH TRYGGHETSLARMANLÄGGNING

Transkript

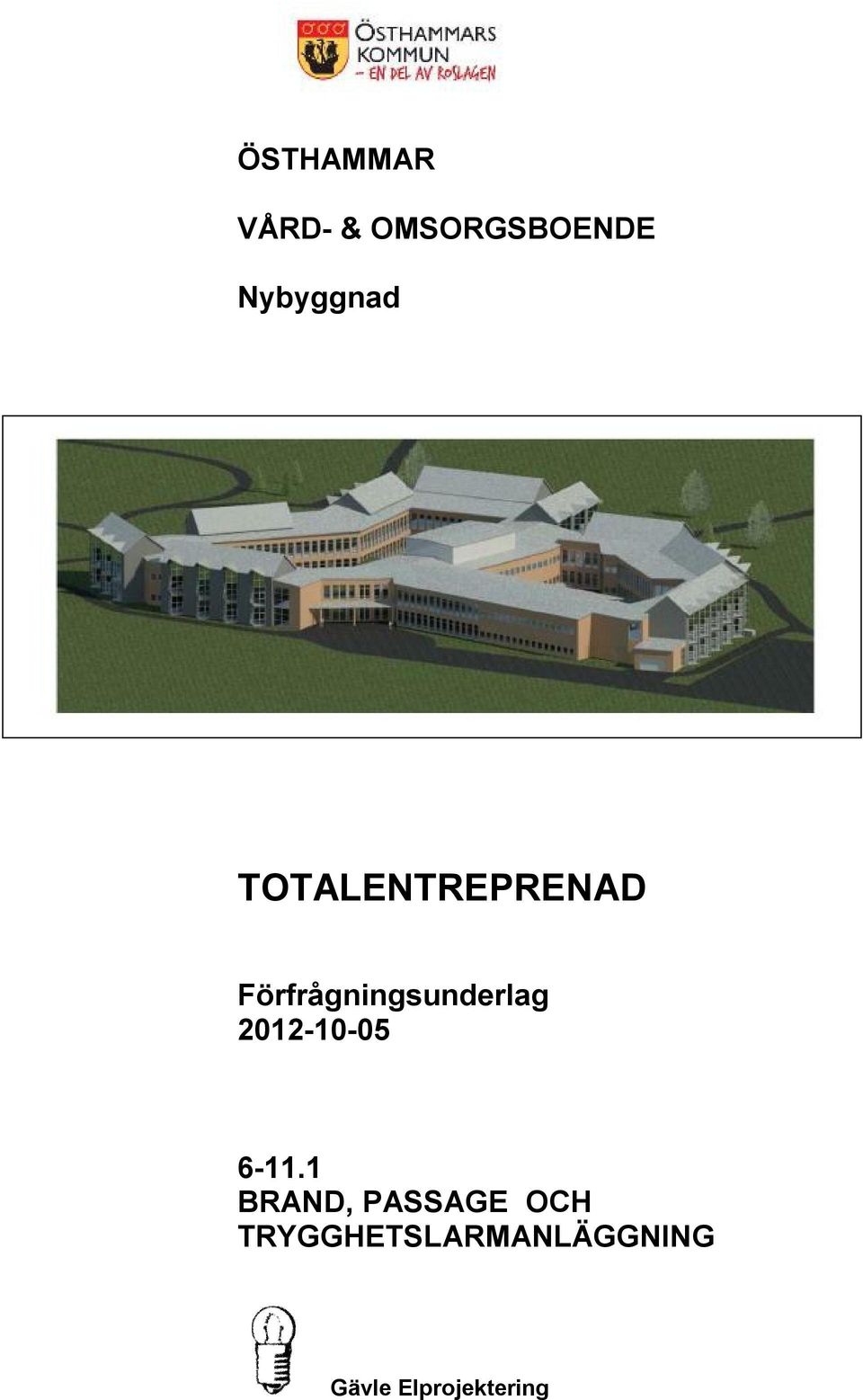

1 ÖSTHAMMAR VÅRD- & OMSORGSBOENDE Nybyggnad TOTALENTREPRENAD Förfrågningsunderlag BRAND, PASSAGE OCH TRYGGHETSLARMANLÄGGNING Gävle Elprojektering

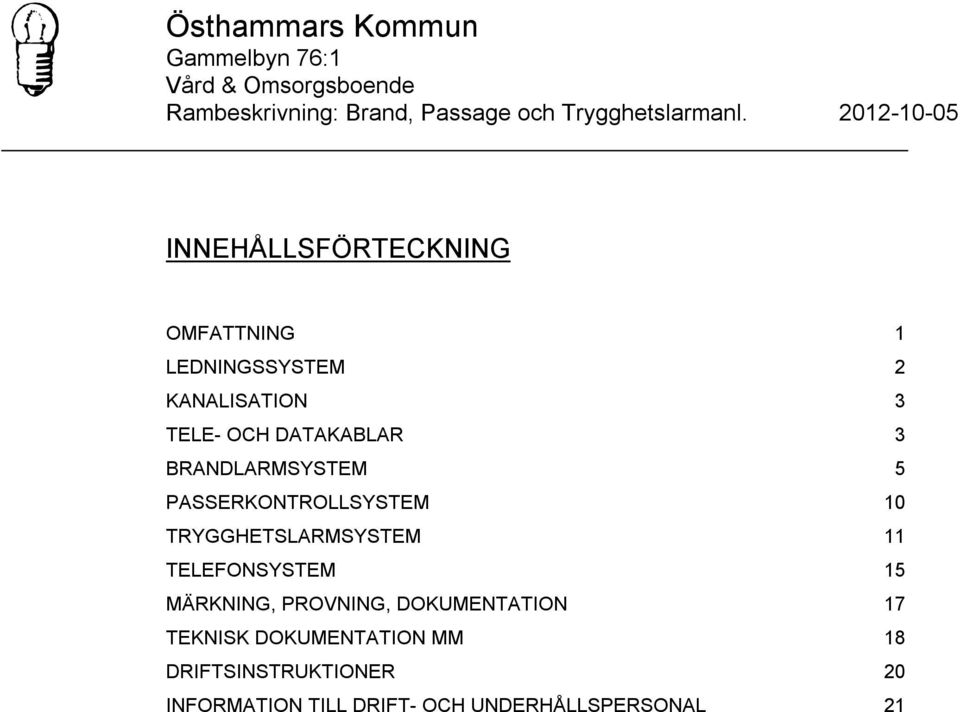

2 Östhammars Kommun Rambeskrivning: Brand, Passage och Trygghetslarmanl INNEHÅLLSFÖRTECKNING OMFATTNING 1 LEDNINGSSYSTEM 2 KANALISATION 3 TELE- OCH DATAKABLAR 3 BRANDLARMSYSTEM 5 PASSERKONTROLLSYSTEM 10 TRYGGHETSLARMSYSTEM 11 TELEFONSYSTEM 15 MÄRKNING, PROVNING, DOKUMENTATION 17 TEKNISK DOKUMENTATION MM 18 DRIFTSINSTRUKTIONER 20 INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL 21

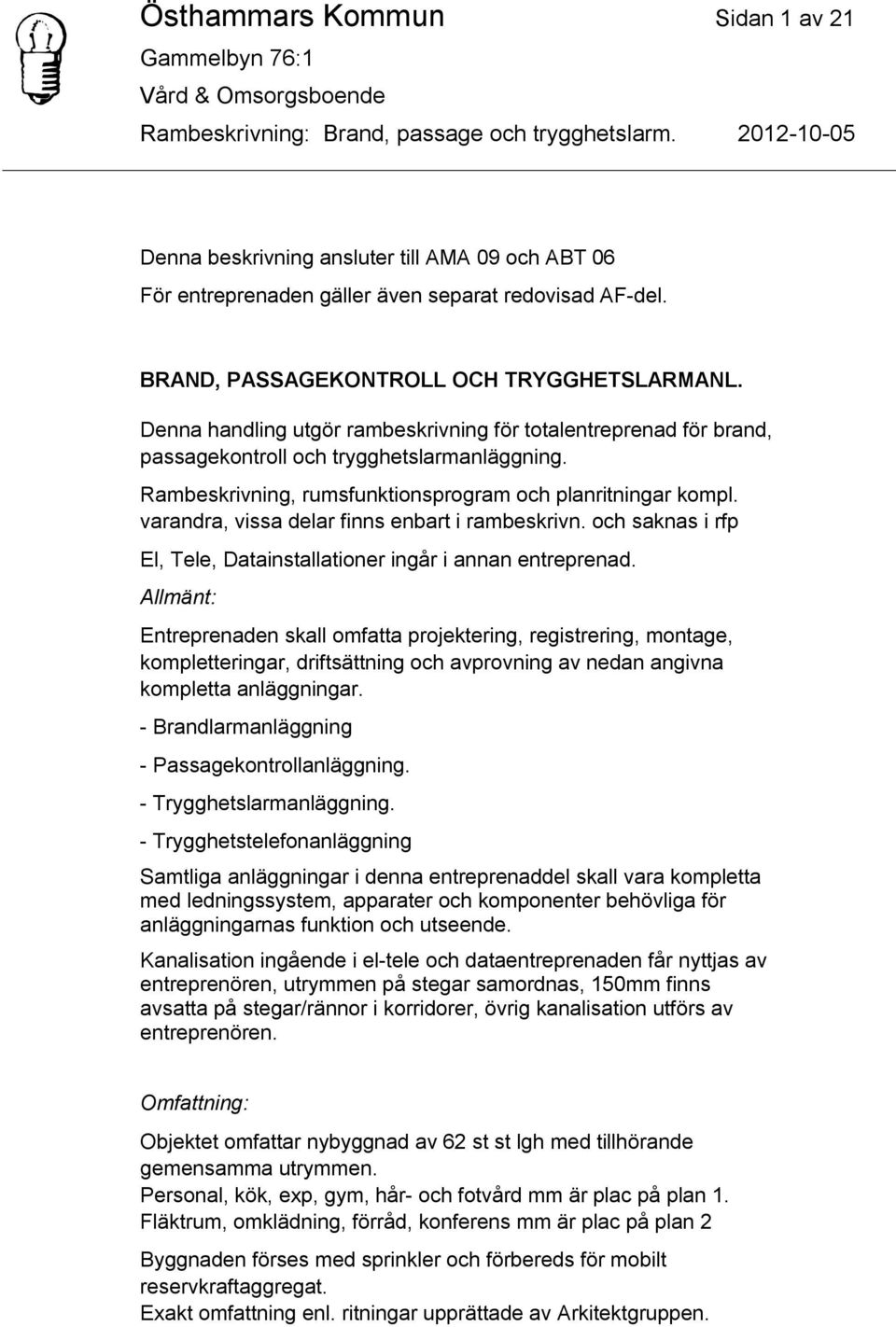

3 Östhammars Kommun Sidan 1 av 21 Denna beskrivning ansluter till AMA 09 och ABT 06 För entreprenaden gäller även separat redovisad AF-del. BRAND, PASSAGEKONTROLL OCH TRYGGHETSLARMANL. Denna handling utgör rambeskrivning för totalentreprenad för brand, passagekontroll och trygghetslarmanläggning. Rambeskrivning, rumsfunktionsprogram och planritningar kompl. varandra, vissa delar finns enbart i rambeskrivn. och saknas i rfp El, Tele, Datainstallationer ingår i annan entreprenad. Allmänt: Entreprenaden skall omfatta projektering, registrering, montage, kompletteringar, driftsättning och avprovning av nedan angivna kompletta anläggningar. - Brandlarmanläggning - Passagekontrollanläggning. - Trygghetslarmanläggning. - Trygghetstelefonanläggning Samtliga anläggningar i denna entreprenaddel skall vara kompletta med ledningssystem, apparater och komponenter behövliga för anläggningarnas funktion och utseende. Kanalisation ingående i el-tele och dataentreprenaden får nyttjas av entreprenören, utrymmen på stegar samordnas, 150mm finns avsatta på stegar/rännor i korridorer, övrig kanalisation utförs av entreprenören. Omfattning: Objektet omfattar nybyggnad av 62 st st lgh med tillhörande gemensamma utrymmen. Personal, kök, exp, gym, hår- och fotvård mm är plac på plan 1. Fläktrum, omklädning, förråd, konferens mm är plac på plan 2 Byggnaden förses med sprinkler och förbereds för mobilt reservkraftaggregat. Exakt omfattning enl. ritningar upprättade av Arkitektgruppen.

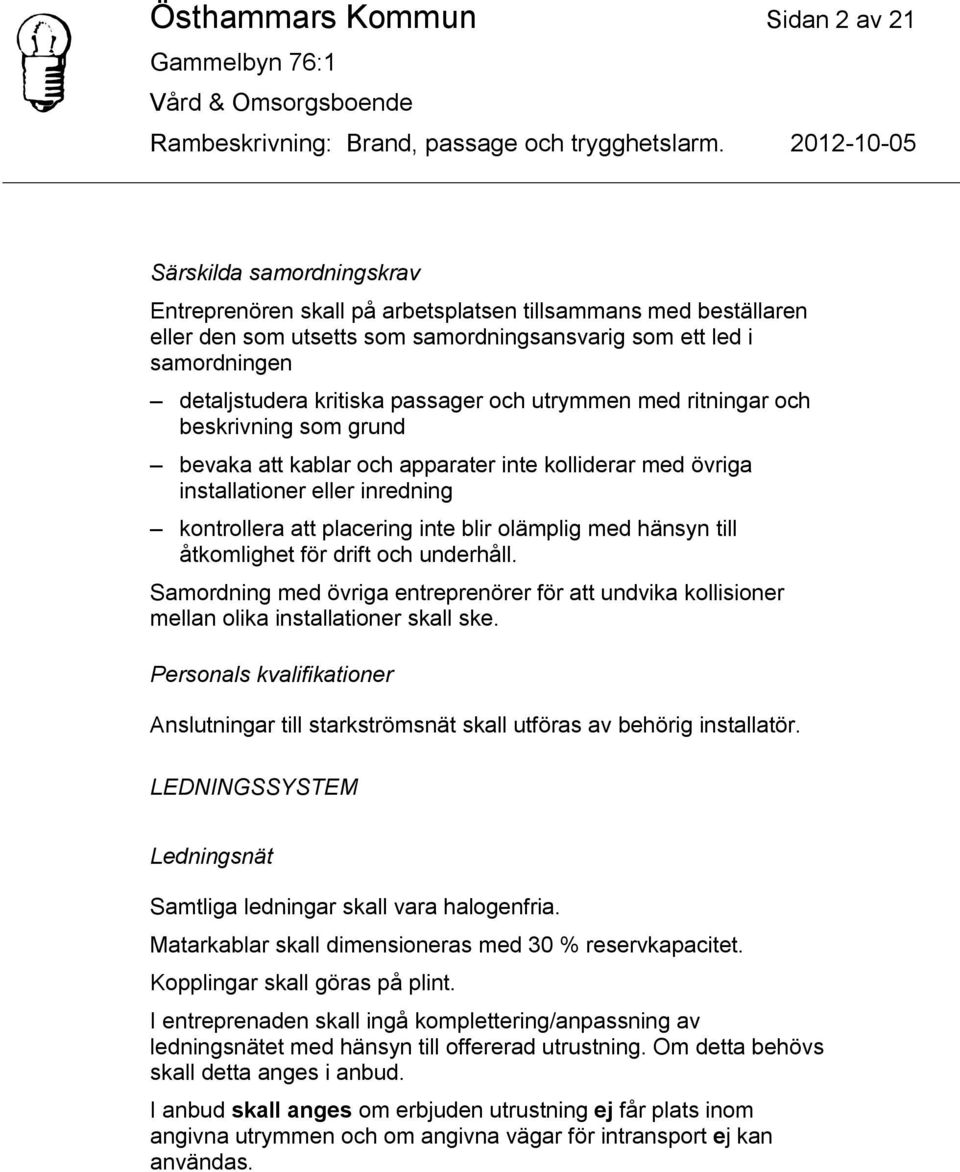

4 Östhammars Kommun Sidan 2 av 21 Särskilda samordningskrav Entreprenören skall på arbetsplatsen tillsammans med beställaren eller den som utsetts som samordningsansvarig som ett led i samordningen detaljstudera kritiska passager och utrymmen med ritningar och beskrivning som grund bevaka att kablar och apparater inte kolliderar med övriga installationer eller inredning kontrollera att placering inte blir olämplig med hänsyn till åtkomlighet för drift och underhåll. Samordning med övriga entreprenörer för att undvika kollisioner mellan olika installationer skall ske. Personals kvalifikationer Anslutningar till starkströmsnät skall utföras av behörig installatör. LEDNINGSSYSTEM Ledningsnät Samtliga ledningar skall vara halogenfria. Matarkablar skall dimensioneras med 30 % reservkapacitet. Kopplingar skall göras på plint. I entreprenaden skall ingå komplettering/anpassning av ledningsnätet med hänsyn till offererad utrustning. Om detta behövs skall detta anges i anbud. I anbud skall anges om erbjuden utrustning ej får plats inom angivna utrymmen och om angivna vägar för intransport ej kan användas.

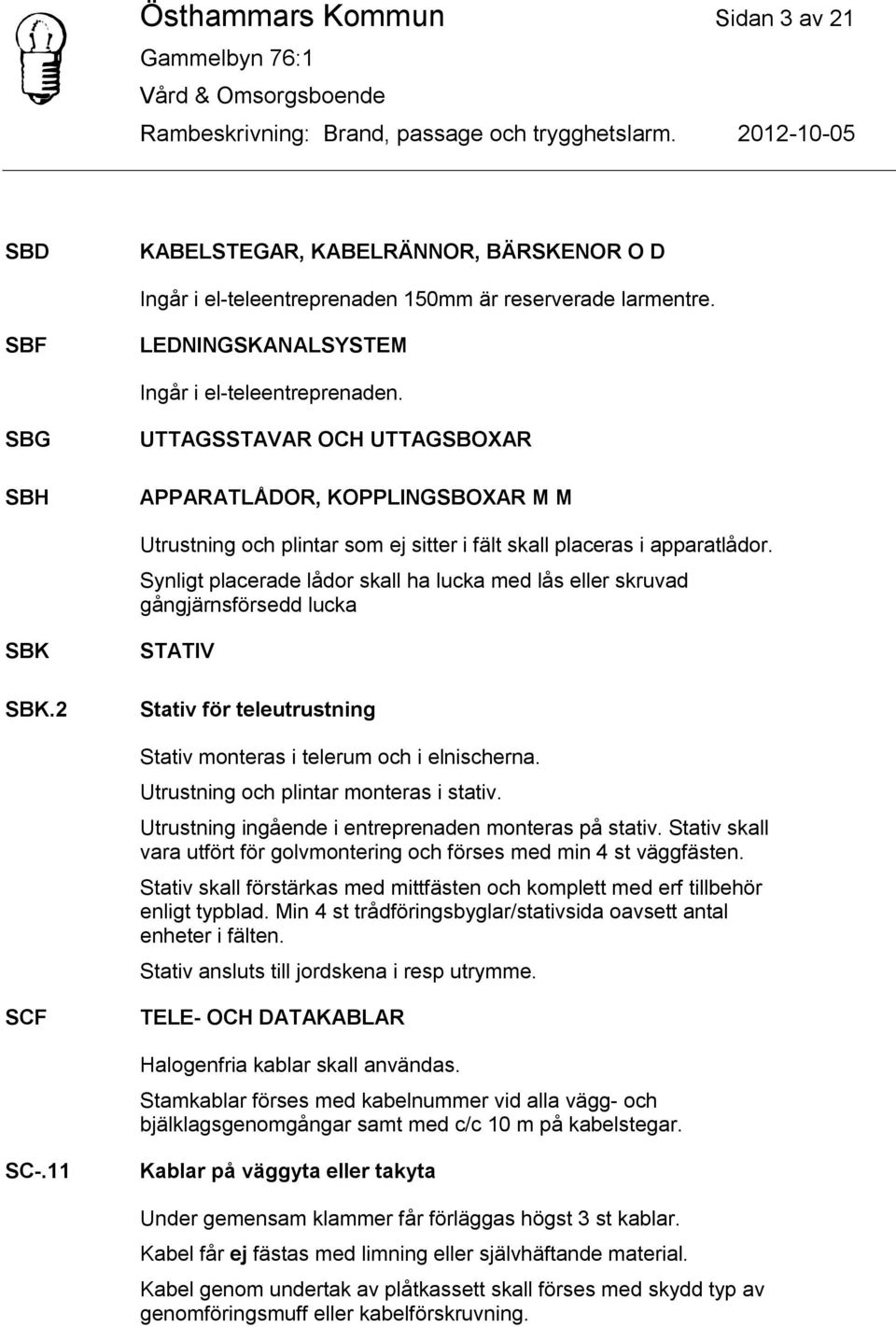

5 Östhammars Kommun Sidan 3 av 21 SBD KABELSTEGAR, KABELRÄNNOR, BÄRSKENOR O D Ingår i el-teleentreprenaden 150mm är reserverade larmentre. SBF LEDNINGSKANALSYSTEM Ingår i el-teleentreprenaden. SBG SBH UTTAGSSTAVAR OCH UTTAGSBOXAR APPARATLÅDOR, KOPPLINGSBOXAR M M Utrustning och plintar som ej sitter i fält skall placeras i apparatlådor. Synligt placerade lådor skall ha lucka med lås eller skruvad gångjärnsförsedd lucka SBK SBK.2 STATIV Stativ för teleutrustning Stativ monteras i telerum och i elnischerna. Utrustning och plintar monteras i stativ. Utrustning ingående i entreprenaden monteras på stativ. Stativ skall vara utfört för golvmontering och förses med min 4 st väggfästen. Stativ skall förstärkas med mittfästen och komplett med erf tillbehör enligt typblad. Min 4 st trådföringsbyglar/stativsida oavsett antal enheter i fälten. Stativ ansluts till jordskena i resp utrymme. SCF TELE- OCH DATAKABLAR Halogenfria kablar skall användas. Stamkablar förses med kabelnummer vid alla vägg- och bjälklagsgenomgångar samt med c/c 10 m på kabelstegar. SC-.11 Kablar på väggyta eller takyta Under gemensam klammer får förläggas högst 3 st kablar. Kabel får ej fästas med limning eller självhäftande material. Kabel genom undertak av plåtkassett skall förses med skydd typ av genomföringsmuff eller kabelförskruvning.

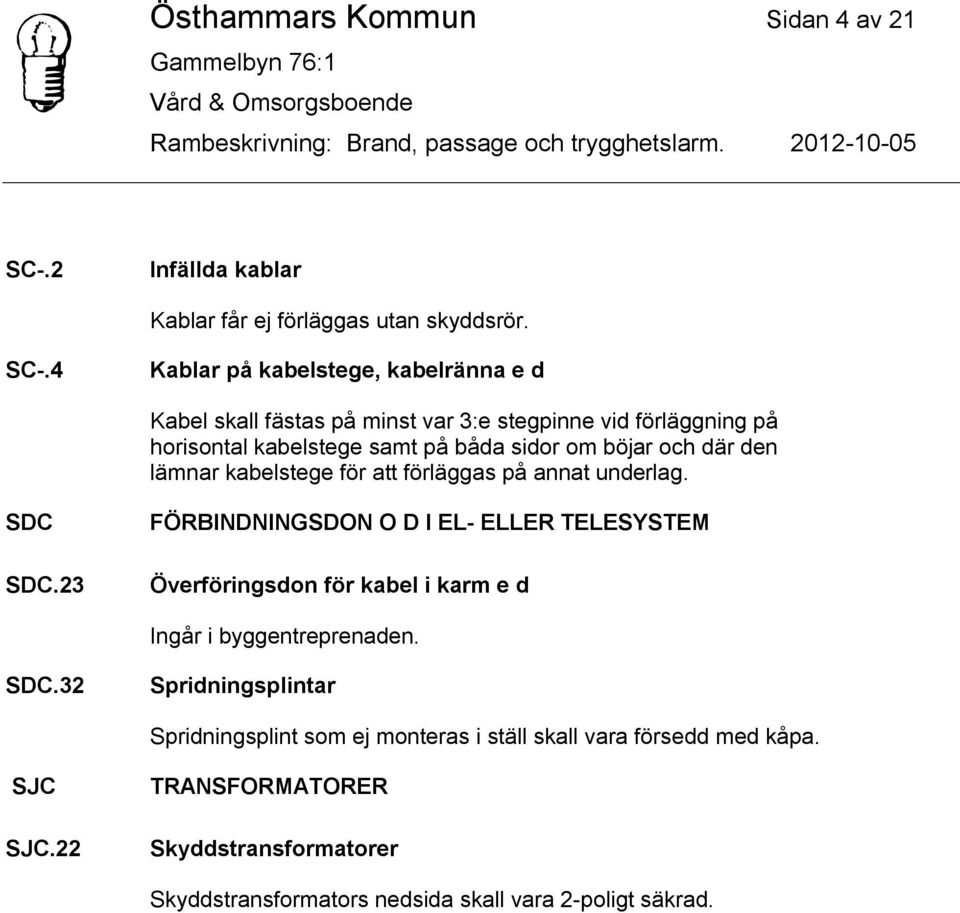

6 Östhammars Kommun Sidan 4 av 21 SC-.2 Infällda kablar Kablar får ej förläggas utan skyddsrör. SC-.4 Kablar på kabelstege, kabelränna e d Kabel skall fästas på minst var 3:e stegpinne vid förläggning på horisontal kabelstege samt på båda sidor om böjar och där den lämnar kabelstege för att förläggas på annat underlag. SDC SDC.23 FÖRBINDNINGSDON O D I EL- ELLER TELESYSTEM Överföringsdon för kabel i karm e d Ingår i byggentreprenaden. SDC.32 Spridningsplintar Spridningsplint som ej monteras i ställ skall vara försedd med kåpa. SJC SJC.22 TRANSFORMATORER Skyddstransformatorer Skyddstransformators nedsida skall vara 2-poligt säkrad.

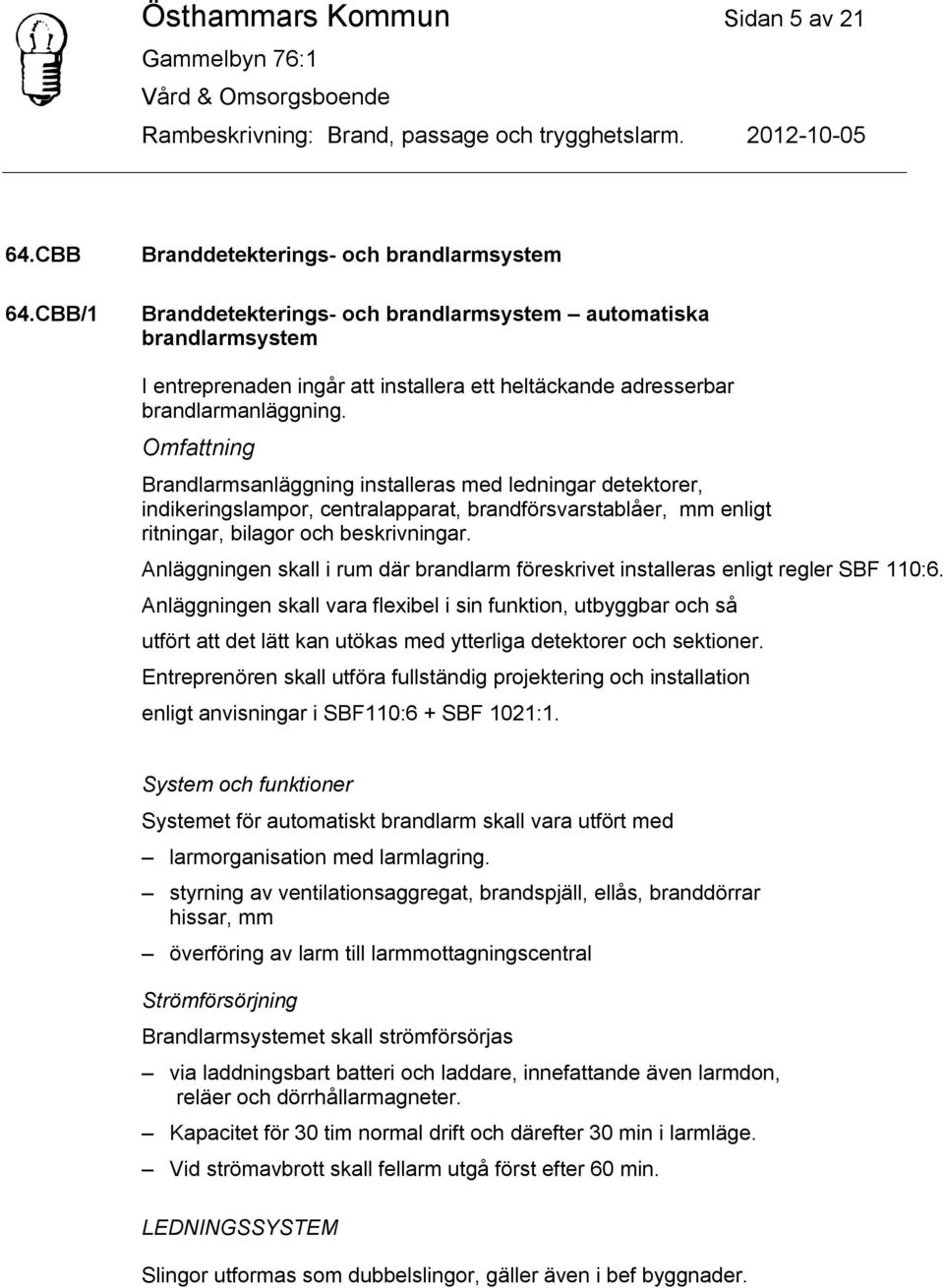

7 Östhammars Kommun Sidan 5 av CBB 64.CBB/1 Branddetekterings- och brandlarmsystem Branddetekterings- och brandlarmsystem automatiska brandlarmsystem I entreprenaden ingår att installera ett heltäckande adresserbar brandlarmanläggning. Omfattning Brandlarmsanläggning installeras med ledningar detektorer, indikeringslampor, centralapparat, brandförsvarstablåer, mm enligt ritningar, bilagor och beskrivningar. Anläggningen skall i rum där brandlarm föreskrivet installeras enligt regler SBF 110:6. Anläggningen skall vara flexibel i sin funktion, utbyggbar och så utfört att det lätt kan utökas med ytterliga detektorer och sektioner. Entreprenören skall utföra fullständig projektering och installation enligt anvisningar i SBF110:6 + SBF 1021:1. System och funktioner Systemet för automatiskt brandlarm skall vara utfört med larmorganisation med larmlagring. styrning av ventilationsaggregat, brandspjäll, ellås, branddörrar hissar, mm överföring av larm till larmmottagningscentral Strömförsörjning Brandlarmsystemet skall strömförsörjas via laddningsbart batteri och laddare, innefattande även larmdon, reläer och dörrhållarmagneter. Kapacitet för 30 tim normal drift och därefter 30 min i larmläge. Vid strömavbrott skall fellarm utgå först efter 60 min. LEDNINGSSYSTEM Slingor utformas som dubbelslingor, gäller även i bef byggnader.

8 Östhammars Kommun Sidan 6 av 21 TB TBB.111 APPARATER I TELETEKNISKA SÄKERHETSSYSTEM Centralapparater Centralapparater placeras i telerum. Centralapparat skall vara försedd med anordning för Överföring av larm- och felsignaler till larmmottagningscentral Överföring av brandlarm i klartext till trygghetslarmet. Mottagning av larm från sprinkleranläggning Överföring av brandlarm i klartext till trygghetslarmet. Smutslarmövervakning som kan avläsas i displayfönster. Presentation på larmer på display i klartext Anordning för larmdonsövervakning. Manövrering av styrutrustningar för dörrar, ellås, ventilation, hissar mm. Larmlagringfunktion med separat larmlagringsknapp. Rökdetektorer skall larmlagras med möjlighet att välja bort rökdetektorer som inte skall larmlagras. Larmföljdsindikering Anläggningen skall kunna utökas med minst 30% fler detektorer 1 st detektorslinga skall finnas i reserv. TBB.1111 Brandförsvarstablåer Brandförsvarstablå placeras i VF, placering kontrolleras med brandförsvaret vid projektering. Inkommande larm presenteras i klartext med -Rumsnummer -Brandlarm -Sektion -Detektornummer

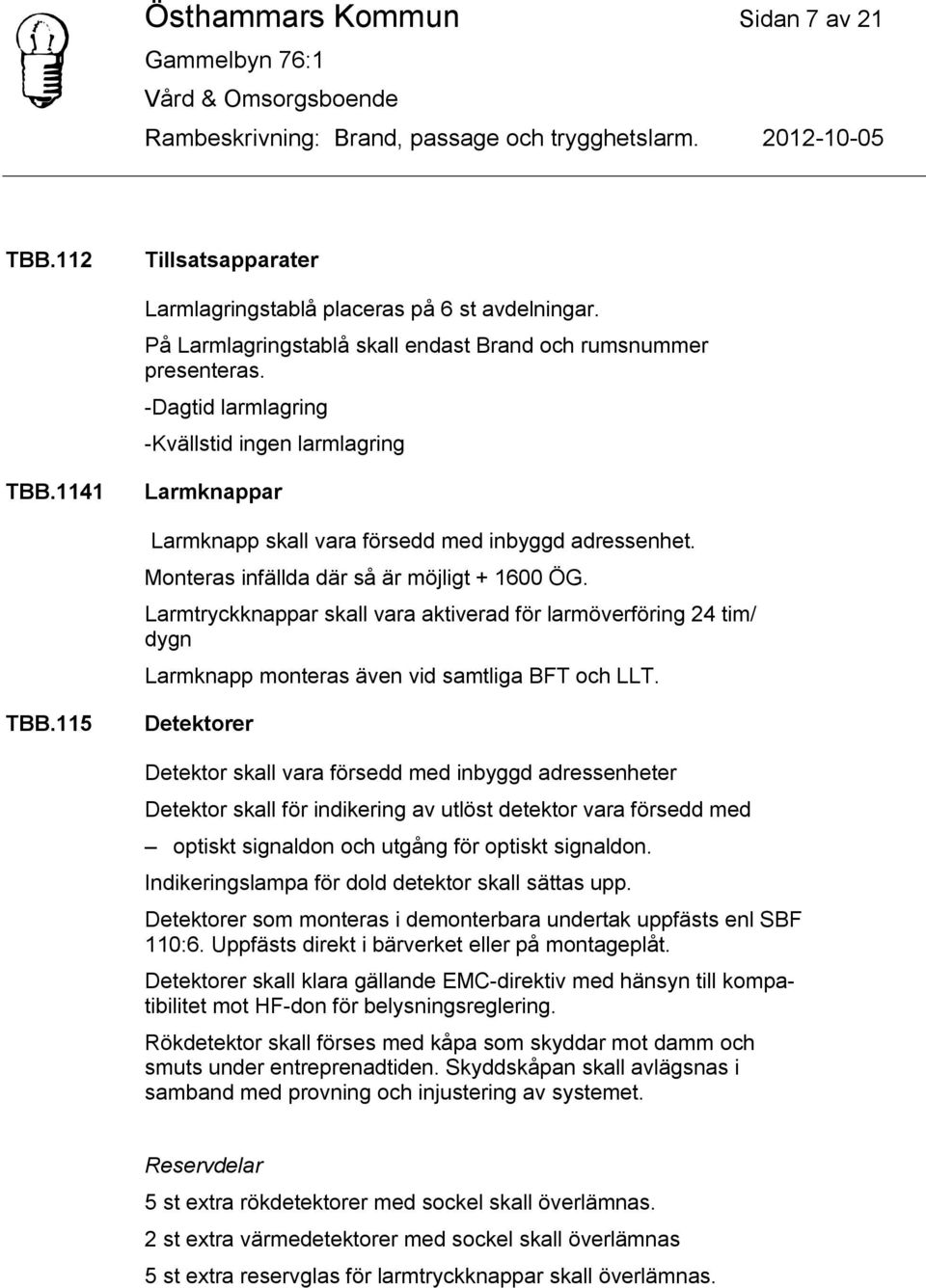

9 Östhammars Kommun Sidan 7 av 21 TBB.112 Tillsatsapparater Larmlagringstablå placeras på 6 st avdelningar. På Larmlagringstablå skall endast Brand och rumsnummer presenteras. -Dagtid larmlagring -Kvällstid ingen larmlagring TBB.1141 Larmknappar Larmknapp skall vara försedd med inbyggd adressenhet. Monteras infällda där så är möjligt ÖG. Larmtryckknappar skall vara aktiverad för larmöverföring 24 tim/ dygn Larmknapp monteras även vid samtliga BFT och LLT. TBB.115 Detektorer Detektor skall vara försedd med inbyggd adressenheter Detektor skall för indikering av utlöst detektor vara försedd med optiskt signaldon och utgång för optiskt signaldon. Indikeringslampa för dold detektor skall sättas upp. Detektorer som monteras i demonterbara undertak uppfästs enl SBF 110:6. Uppfästs direkt i bärverket eller på montageplåt. Detektorer skall klara gällande EMC-direktiv med hänsyn till kompatibilitet mot HF-don för belysningsreglering. Rökdetektor skall förses med kåpa som skyddar mot damm och smuts under entreprenadtiden. Skyddskåpan skall avlägsnas i samband med provning och injustering av systemet. Reservdelar 5 st extra rökdetektorer med sockel skall överlämnas. 2 st extra värmedetektorer med sockel skall överlämnas 5 st extra reservglas för larmtryckknappar skall överlämnas.

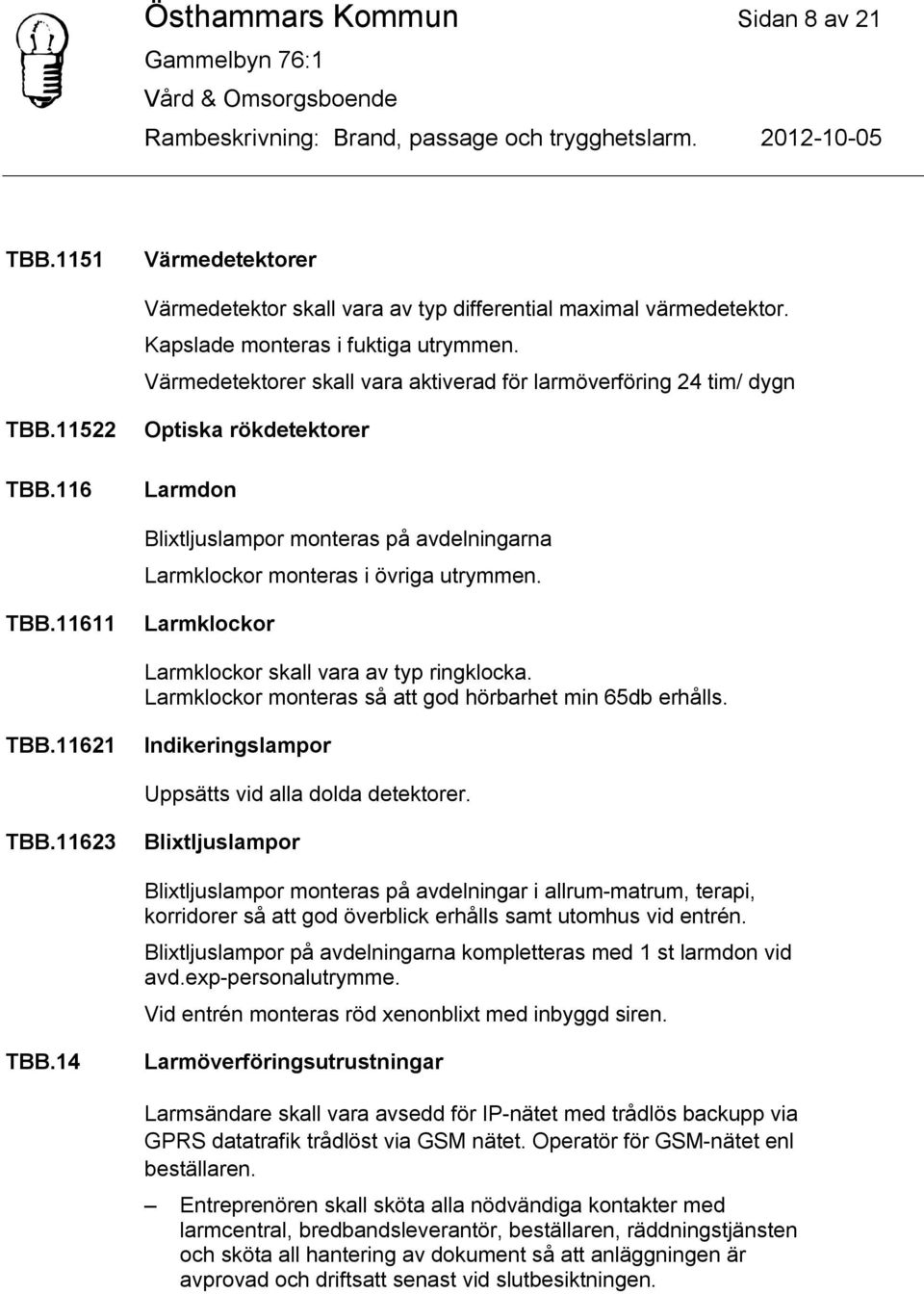

10 Östhammars Kommun Sidan 8 av 21 TBB.1151 Värmedetektorer Värmedetektor skall vara av typ differential maximal värmedetektor. Kapslade monteras i fuktiga utrymmen. Värmedetektorer skall vara aktiverad för larmöverföring 24 tim/ dygn TBB TBB.116 Optiska rökdetektorer Larmdon Blixtljuslampor monteras på avdelningarna Larmklockor monteras i övriga utrymmen. TBB Larmklockor Larmklockor skall vara av typ ringklocka. Larmklockor monteras så att god hörbarhet min 65db erhålls. TBB Indikeringslampor Uppsätts vid alla dolda detektorer. TBB Blixtljuslampor Blixtljuslampor monteras på avdelningar i allrum-matrum, terapi, korridorer så att god överblick erhålls samt utomhus vid entrén. Blixtljuslampor på avdelningarna kompletteras med 1 st larmdon vid avd.exp-personalutrymme. Vid entrén monteras röd xenonblixt med inbyggd siren. TBB.14 Larmöverföringsutrustningar Larmsändare skall vara avsedd för IP-nätet med trådlös backupp via GPRS datatrafik trådlöst via GSM nätet. Operatör för GSM-nätet enl beställaren. Entreprenören skall sköta alla nödvändiga kontakter med larmcentral, bredbandsleverantör, beställaren, räddningstjänsten och sköta all hantering av dokument så att anläggningen är avprovad och driftsatt senast vid slutbesiktningen.

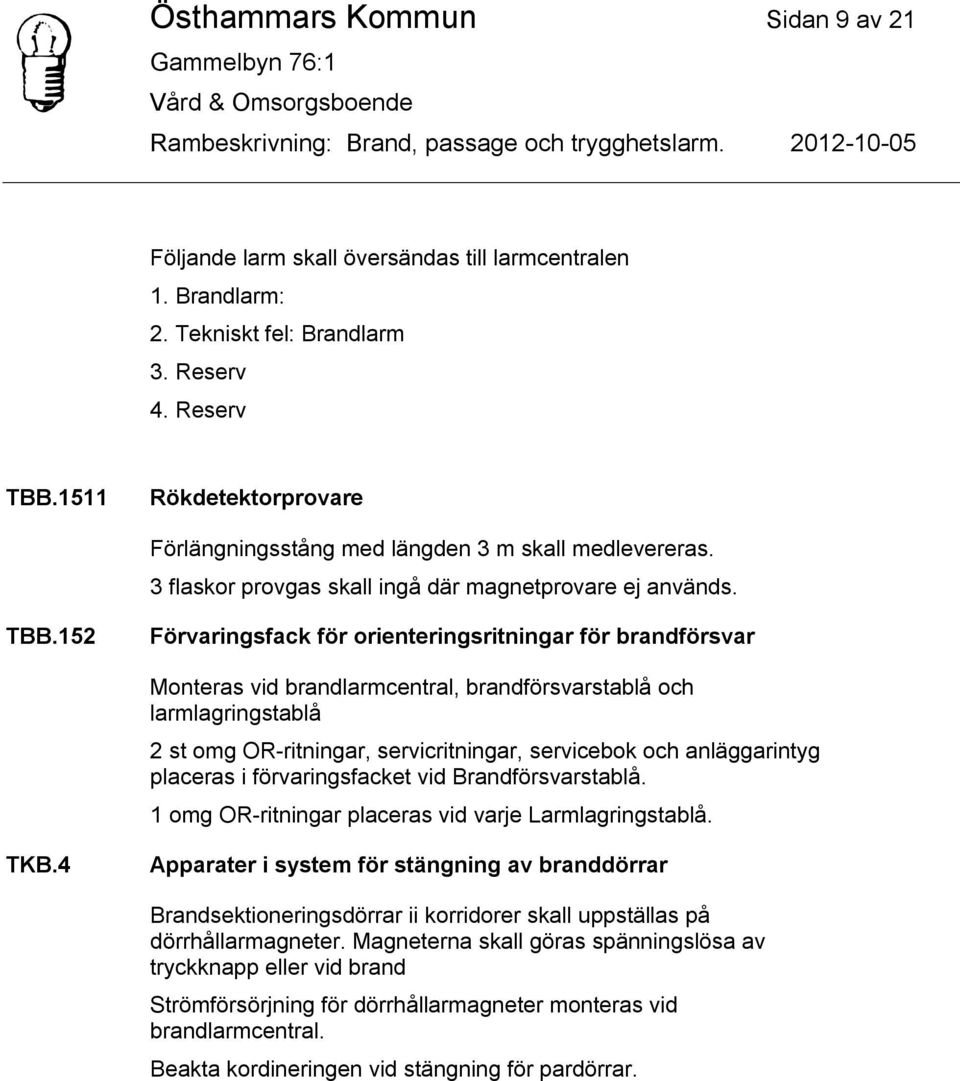

11 Östhammars Kommun Sidan 9 av 21 Följande larm skall översändas till larmcentralen 1. Brandlarm: 2. Tekniskt fel: Brandlarm 3. Reserv 4. Reserv TBB.1511 Rökdetektorprovare Förlängningsstång med längden 3 m skall medlevereras. 3 flaskor provgas skall ingå där magnetprovare ej används. TBB.152 Förvaringsfack för orienteringsritningar för brandförsvar Monteras vid brandlarmcentral, brandförsvarstablå och larmlagringstablå 2 st omg OR-ritningar, servicritningar, servicebok och anläggarintyg placeras i förvaringsfacket vid Brandförsvarstablå. 1 omg OR-ritningar placeras vid varje Larmlagringstablå. TKB.4 Apparater i system för stängning av branddörrar Brandsektioneringsdörrar ii korridorer skall uppställas på dörrhållarmagneter. Magneterna skall göras spänningslösa av tryckknapp eller vid brand Strömförsörjning för dörrhållarmagneter monteras vid brandlarmcentral. Beakta kordineringen vid stängning för pardörrar.

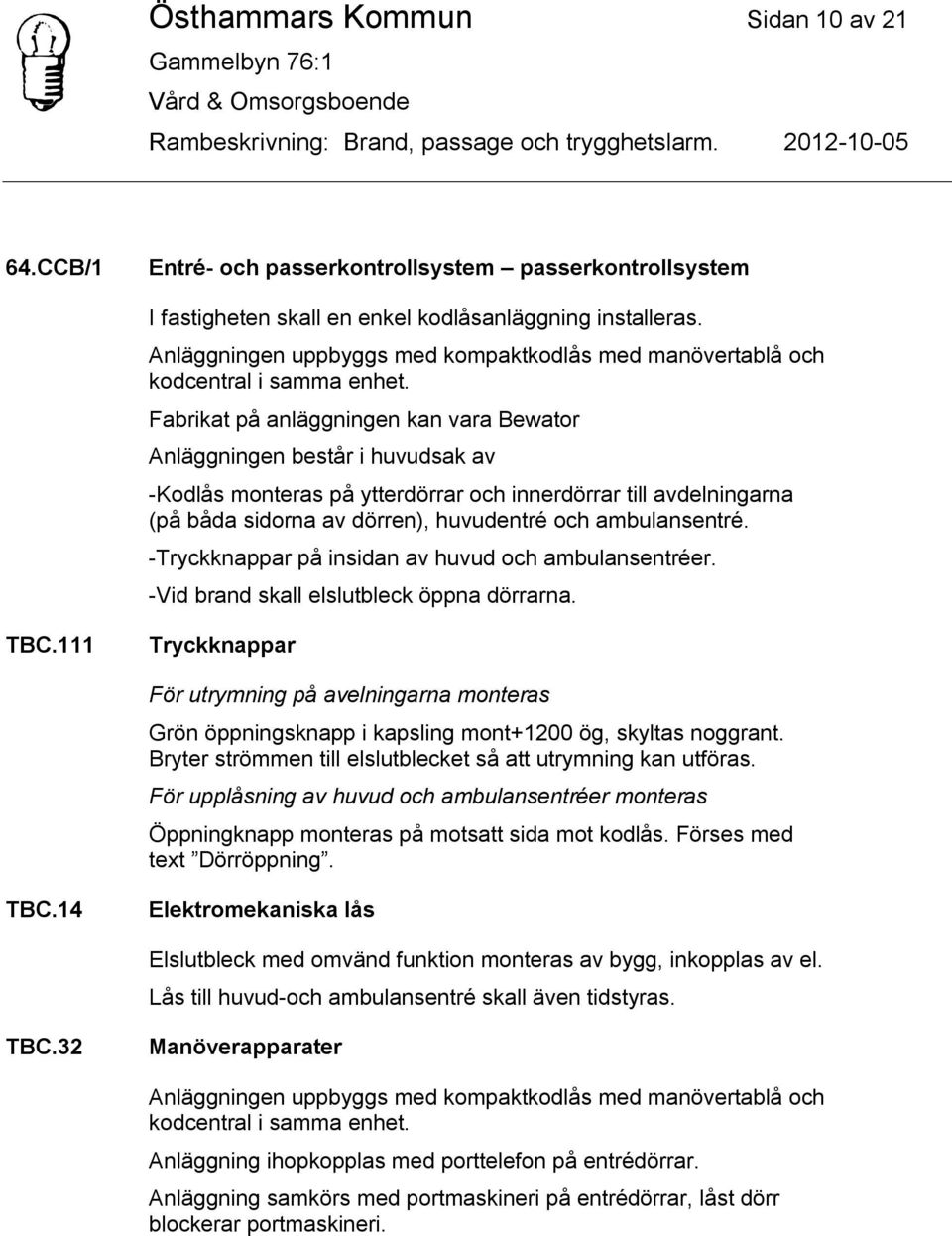

12 Östhammars Kommun Sidan 10 av CCB/1 Entré- och passerkontrollsystem passerkontrollsystem I fastigheten skall en enkel kodlåsanläggning installeras. Anläggningen uppbyggs med kompaktkodlås med manövertablå och kodcentral i samma enhet. Fabrikat på anläggningen kan vara Bewator Anläggningen består i huvudsak av -Kodlås monteras på ytterdörrar och innerdörrar till avdelningarna (på båda sidorna av dörren), huvudentré och ambulansentré. -Tryckknappar på insidan av huvud och ambulansentréer. -Vid brand skall elslutbleck öppna dörrarna. TBC.111 Tryckknappar För utrymning på avelningarna monteras Grön öppningsknapp i kapsling mont+1200 ög, skyltas noggrant. Bryter strömmen till elslutblecket så att utrymning kan utföras. För upplåsning av huvud och ambulansentréer monteras Öppningknapp monteras på motsatt sida mot kodlås. Förses med text Dörröppning. TBC.14 Elektromekaniska lås Elslutbleck med omvänd funktion monteras av bygg, inkopplas av el. Lås till huvud-och ambulansentré skall även tidstyras. TBC.32 Manöverapparater Anläggningen uppbyggs med kompaktkodlås med manövertablå och kodcentral i samma enhet. Anläggning ihopkopplas med porttelefon på entrédörrar. Anläggning samkörs med portmaskineri på entrédörrar, låst dörr blockerar portmaskineri.

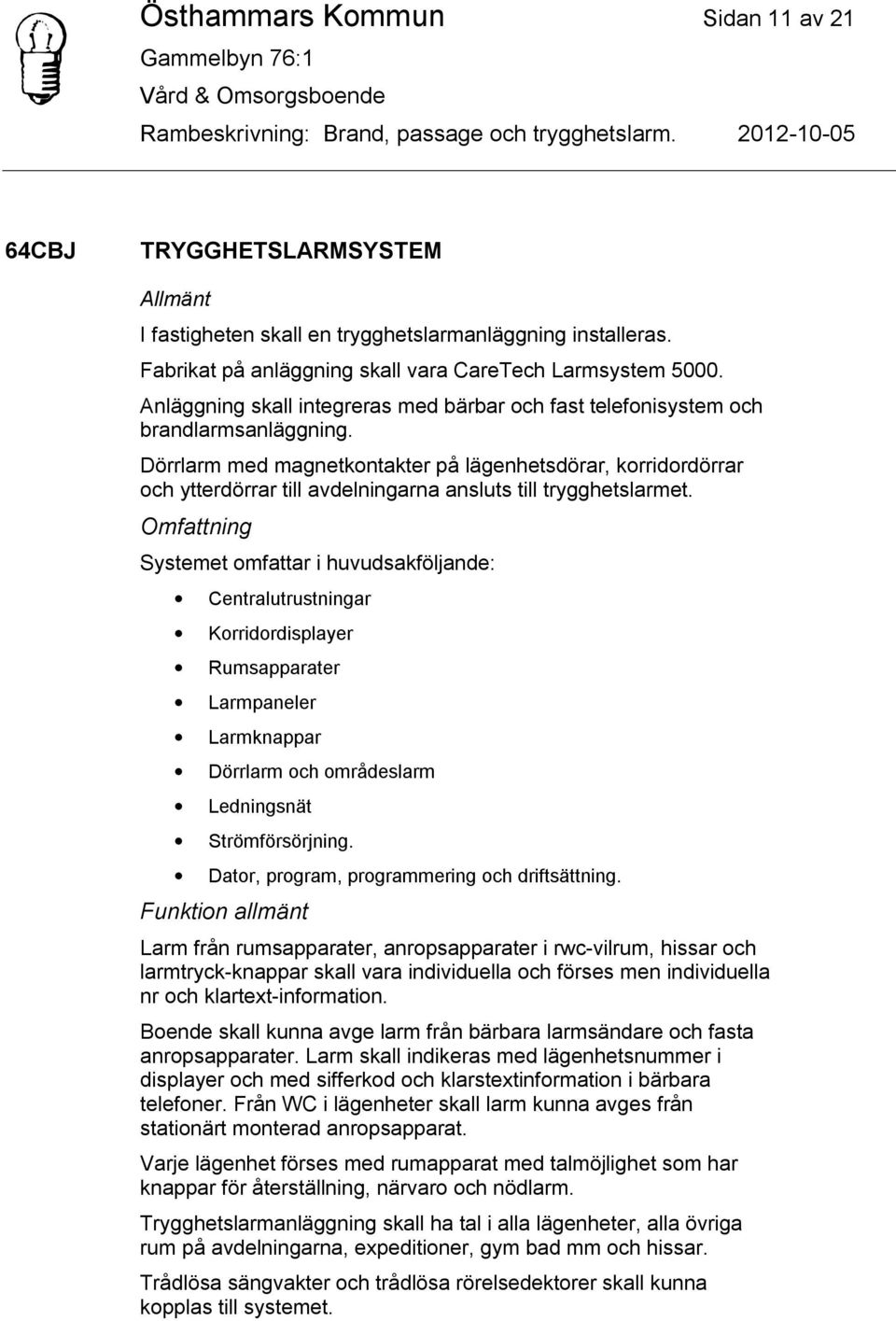

13 Östhammars Kommun Sidan 11 av 21 64CBJ TRYGGHETSLARMSYSTEM Allmänt I fastigheten skall en trygghetslarmanläggning installeras. Fabrikat på anläggning skall vara CareTech Larmsystem Anläggning skall integreras med bärbar och fast telefonisystem och brandlarmsanläggning. Dörrlarm med magnetkontakter på lägenhetsdörar, korridordörrar och ytterdörrar till avdelningarna ansluts till trygghetslarmet. Omfattning Systemet omfattar i huvudsakföljande: Centralutrustningar Korridordisplayer Rumsapparater Larmpaneler Larmknappar Dörrlarm och områdeslarm Ledningsnät Strömförsörjning. Dator, program, programmering och driftsättning. Funktion allmänt Larm från rumsapparater, anropsapparater i rwc-vilrum, hissar och larmtryck-knappar skall vara individuella och förses men individuella nr och klartext-information. Boende skall kunna avge larm från bärbara larmsändare och fasta anropsapparater. Larm skall indikeras med lägenhetsnummer i displayer och med sifferkod och klarstextinformation i bärbara telefoner. Från WC i lägenheter skall larm kunna avges från stationärt monterad anropsapparat. Varje lägenhet förses med rumapparat med talmöjlighet som har knappar för återställning, närvaro och nödlarm. Trygghetslarmanläggning skall ha tal i alla lägenheter, alla övriga rum på avdelningarna, expeditioner, gym bad mm och hissar. Trådlösa sängvakter och trådlösa rörelsedektorer skall kunna kopplas till systemet.

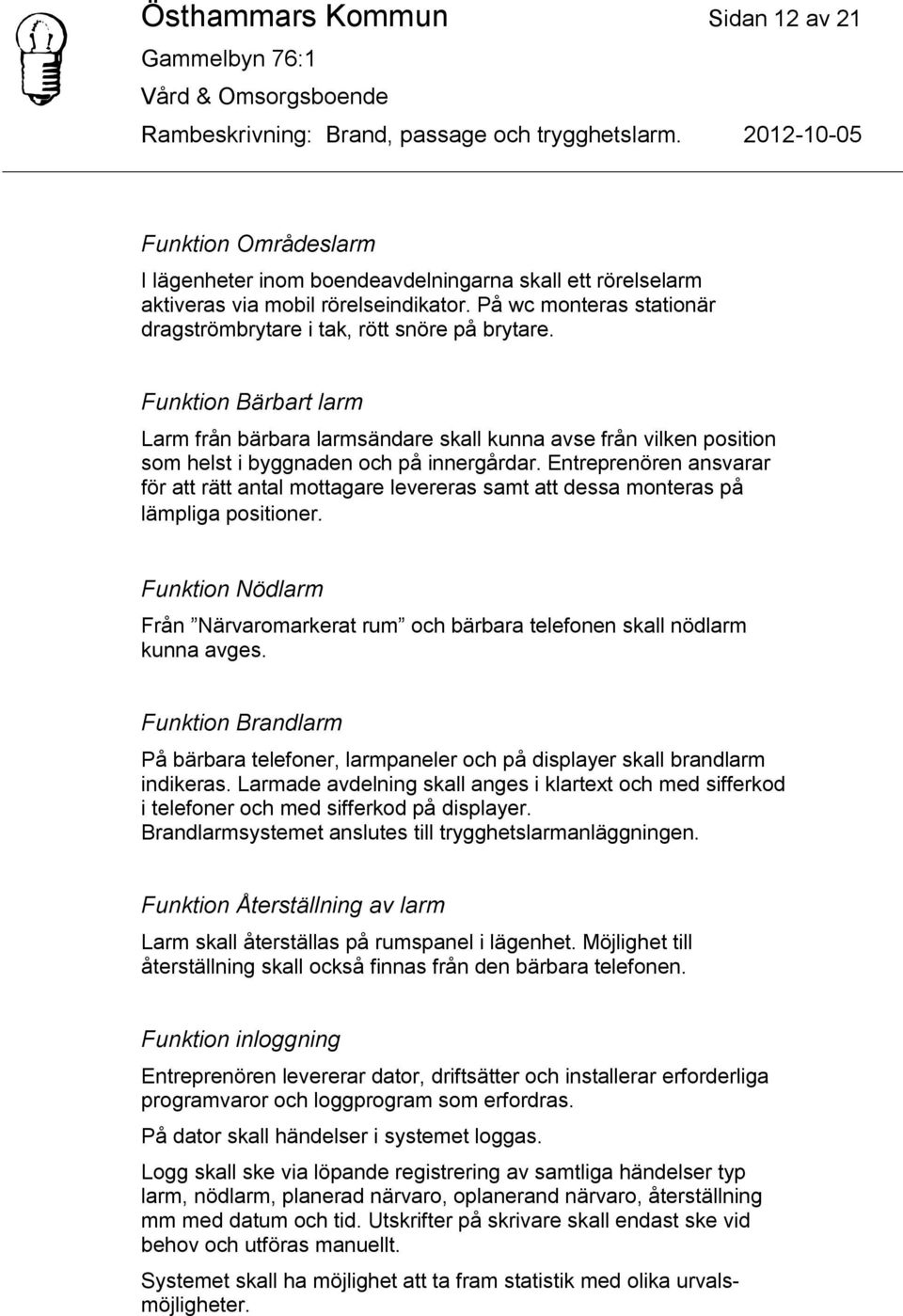

14 Östhammars Kommun Sidan 12 av 21 Funktion Områdeslarm I lägenheter inom boendeavdelningarna skall ett rörelselarm aktiveras via mobil rörelseindikator. På wc monteras stationär dragströmbrytare i tak, rött snöre på brytare. Funktion Bärbart larm Larm från bärbara larmsändare skall kunna avse från vilken position som helst i byggnaden och på innergårdar. Entreprenören ansvarar för att rätt antal mottagare levereras samt att dessa monteras på lämpliga positioner. Funktion Nödlarm Från Närvaromarkerat rum och bärbara telefonen skall nödlarm kunna avges. Funktion Brandlarm På bärbara telefoner, larmpaneler och på displayer skall brandlarm indikeras. Larmade avdelning skall anges i klartext och med sifferkod i telefoner och med sifferkod på displayer. Brandlarmsystemet anslutes till trygghetslarmanläggningen. Funktion Återställning av larm Larm skall återställas på rumspanel i lägenhet. Möjlighet till återställning skall också finnas från den bärbara telefonen. Funktion inloggning Entreprenören levererar dator, driftsätter och installerar erforderliga programvaror och loggprogram som erfordras. På dator skall händelser i systemet loggas. Logg skall ske via löpande registrering av samtliga händelser typ larm, nödlarm, planerad närvaro, oplanerand närvaro, återställning mm med datum och tid. Utskrifter på skrivare skall endast ske vid behov och utföras manuellt. Systemet skall ha möjlighet att ta fram statistik med olika urvalsmöjligheter.

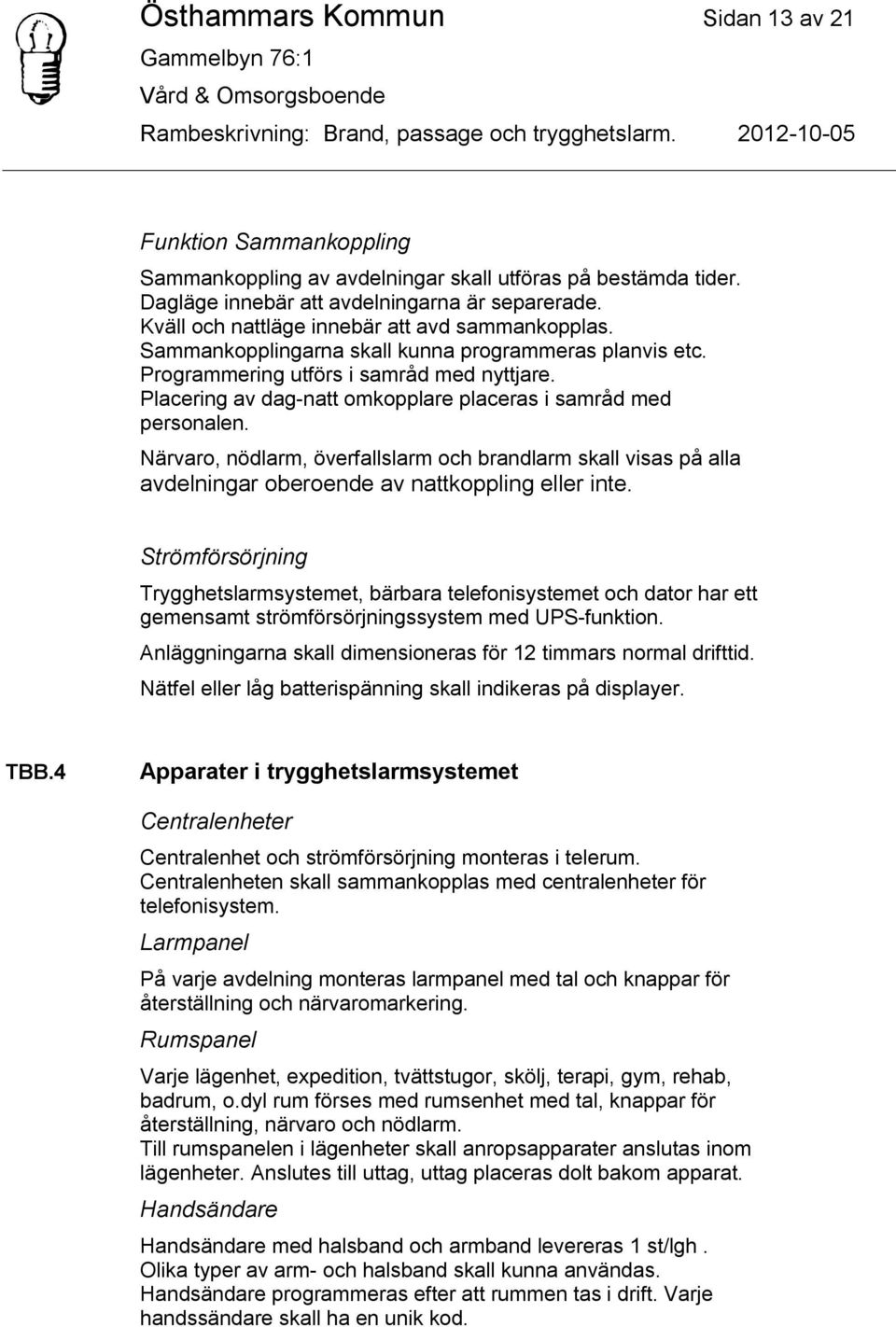

15 Östhammars Kommun Sidan 13 av 21 Funktion Sammankoppling Sammankoppling av avdelningar skall utföras på bestämda tider. Dagläge innebär att avdelningarna är separerade. Kväll och nattläge innebär att avd sammankopplas. Sammankopplingarna skall kunna programmeras planvis etc. Programmering utförs i samråd med nyttjare. Placering av dag-natt omkopplare placeras i samråd med personalen. Närvaro, nödlarm, överfallslarm och brandlarm skall visas på alla avdelningar oberoende av nattkoppling eller inte. Strömförsörjning Trygghetslarmsystemet, bärbara telefonisystemet och dator har ett gemensamt strömförsörjningssystem med UPS-funktion. Anläggningarna skall dimensioneras för 12 timmars normal drifttid. Nätfel eller låg batterispänning skall indikeras på displayer. TBB.4 Apparater i trygghetslarmsystemet Centralenheter Centralenhet och strömförsörjning monteras i telerum. Centralenheten skall sammankopplas med centralenheter för telefonisystem. Larmpanel På varje avdelning monteras larmpanel med tal och knappar för återställning och närvaromarkering. Rumspanel Varje lägenhet, expedition, tvättstugor, skölj, terapi, gym, rehab, badrum, o.dyl rum förses med rumsenhet med tal, knappar för återställning, närvaro och nödlarm. Till rumspanelen i lägenheter skall anropsapparater anslutas inom lägenheter. Anslutes till uttag, uttag placeras dolt bakom apparat. Handsändare Handsändare med halsband och armband levereras 1 st/lgh. Olika typer av arm- och halsband skall kunna användas. Handsändare programmeras efter att rummen tas i drift. Varje handssändare skall ha en unik kod.

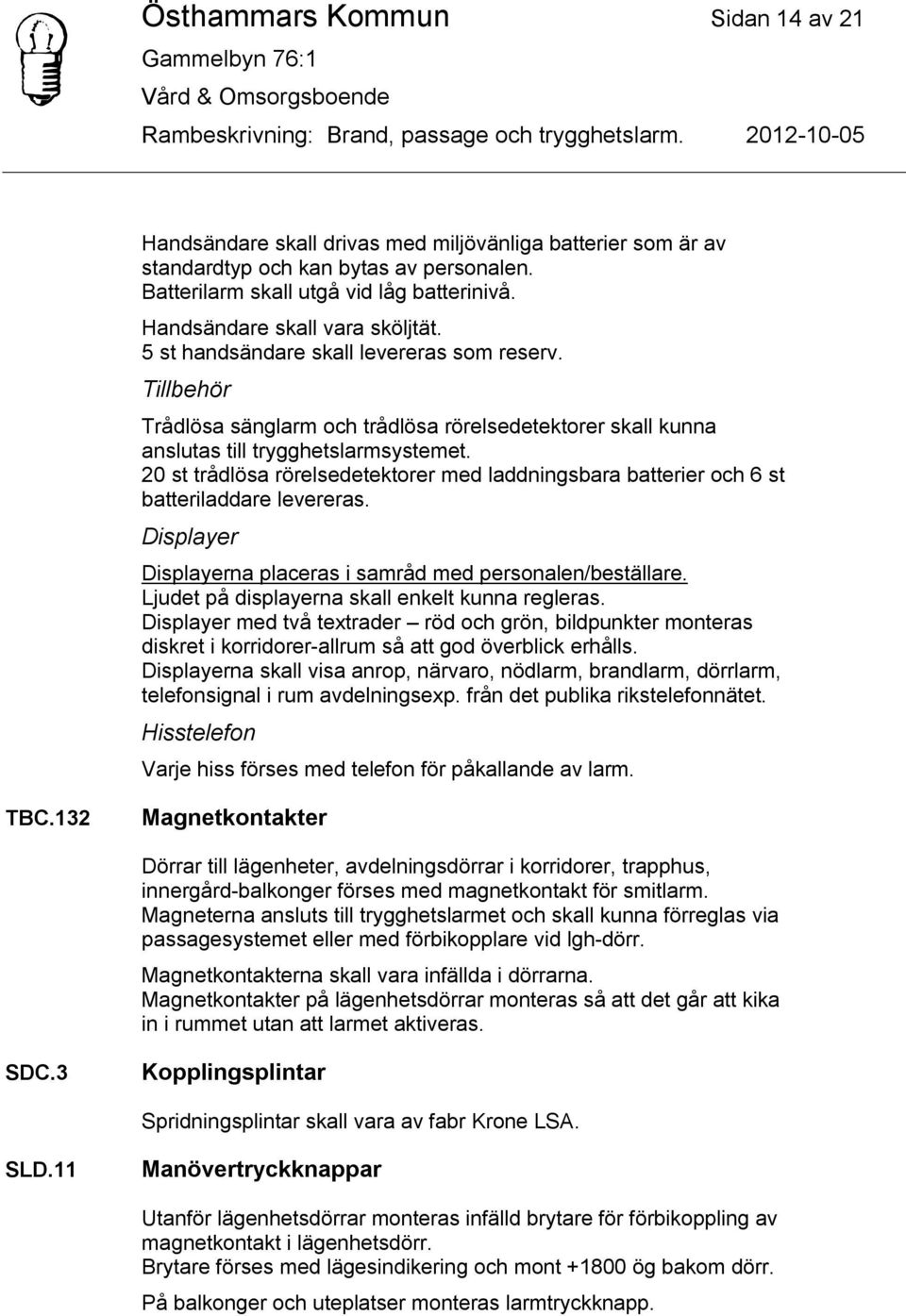

16 Östhammars Kommun Sidan 14 av 21 Handsändare skall drivas med miljövänliga batterier som är av standardtyp och kan bytas av personalen. Batterilarm skall utgå vid låg batterinivå. Handsändare skall vara sköljtät. 5 st handsändare skall levereras som reserv. Tillbehör Trådlösa sänglarm och trådlösa rörelsedetektorer skall kunna anslutas till trygghetslarmsystemet. 20 st trådlösa rörelsedetektorer med laddningsbara batterier och 6 st batteriladdare levereras. Displayer Displayerna placeras i samråd med personalen/beställare. Ljudet på displayerna skall enkelt kunna regleras. Displayer med två textrader röd och grön, bildpunkter monteras diskret i korridorer-allrum så att god överblick erhålls. Displayerna skall visa anrop, närvaro, nödlarm, brandlarm, dörrlarm, telefonsignal i rum avdelningsexp. från det publika rikstelefonnätet. Hisstelefon Varje hiss förses med telefon för påkallande av larm. TBC.132 Magnetkontakter Dörrar till lägenheter, avdelningsdörrar i korridorer, trapphus, innergård-balkonger förses med magnetkontakt för smitlarm. Magneterna ansluts till trygghetslarmet och skall kunna förreglas via passagesystemet eller med förbikopplare vid lgh-dörr. Magnetkontakterna skall vara infällda i dörrarna. Magnetkontakter på lägenhetsdörrar monteras så att det går att kika in i rummet utan att larmet aktiveras. SDC.3 Kopplingsplintar Spridningsplintar skall vara av fabr Krone LSA. SLD.11 Manövertryckknappar Utanför lägenhetsdörrar monteras infälld brytare för förbikoppling av magnetkontakt i lägenhetsdörr. Brytare förses med lägesindikering och mont ög bakom dörr. På balkonger och uteplatser monteras larmtryckknapp.

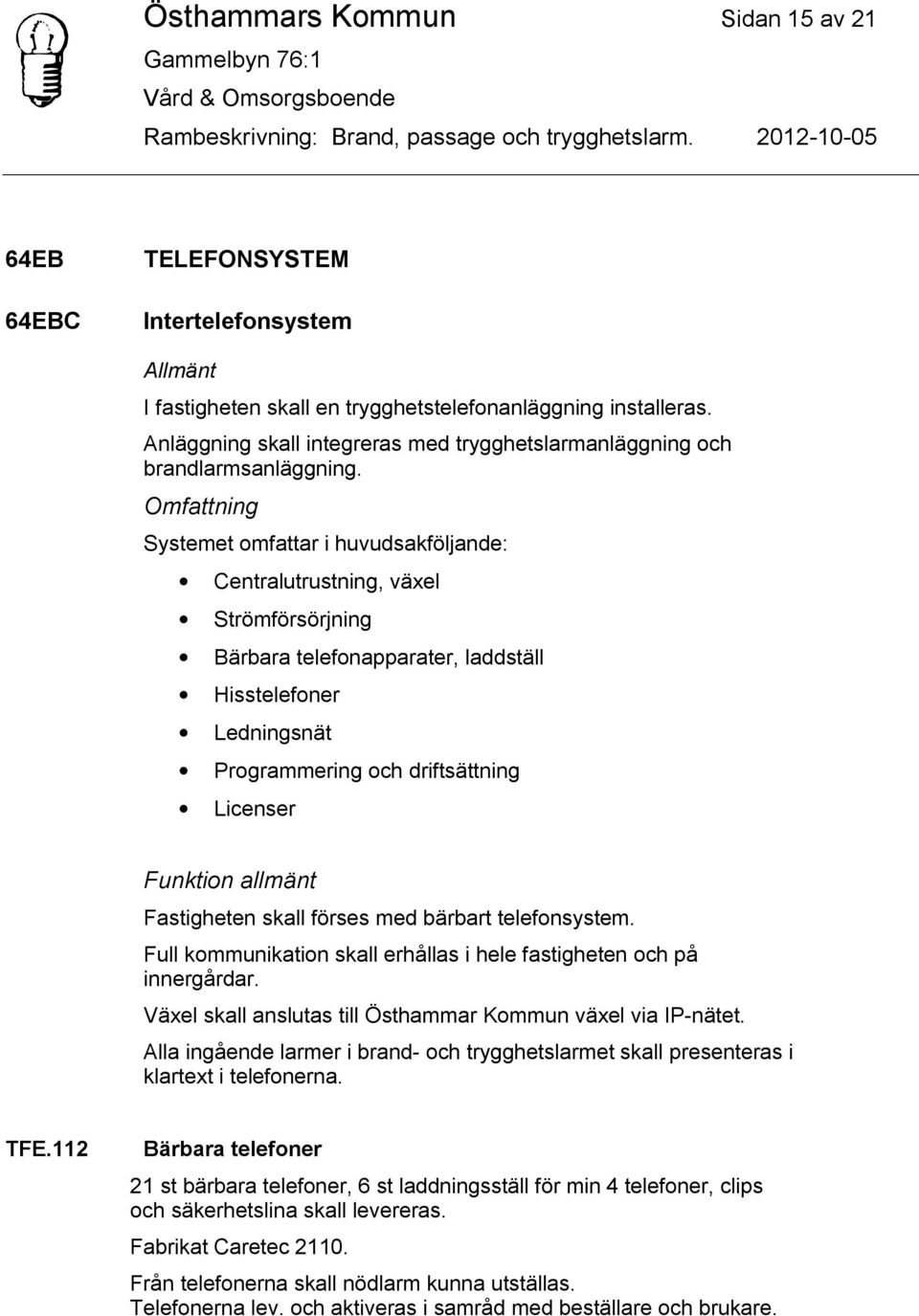

17 Östhammars Kommun Sidan 15 av 21 64EB 64EBC TELEFONSYSTEM Intertelefonsystem Allmänt I fastigheten skall en trygghetstelefonanläggning installeras. Anläggning skall integreras med trygghetslarmanläggning och brandlarmsanläggning. Omfattning Systemet omfattar i huvudsakföljande: Centralutrustning, växel Strömförsörjning Bärbara telefonapparater, laddställ Hisstelefoner Ledningsnät Programmering och driftsättning Licenser Funktion allmänt Fastigheten skall förses med bärbart telefonsystem. Full kommunikation skall erhållas i hele fastigheten och på innergårdar. Växel skall anslutas till Östhammar Kommun växel via IP-nätet. Alla ingående larmer i brand- och trygghetslarmet skall presenteras i klartext i telefonerna. TFE.112 Bärbara telefoner 21 st bärbara telefoner, 6 st laddningsställ för min 4 telefoner, clips och säkerhetslina skall levereras. Fabrikat Caretec Från telefonerna skall nödlarm kunna utställas. Telefonerna lev. och aktiveras i samråd med beställare och brukare.

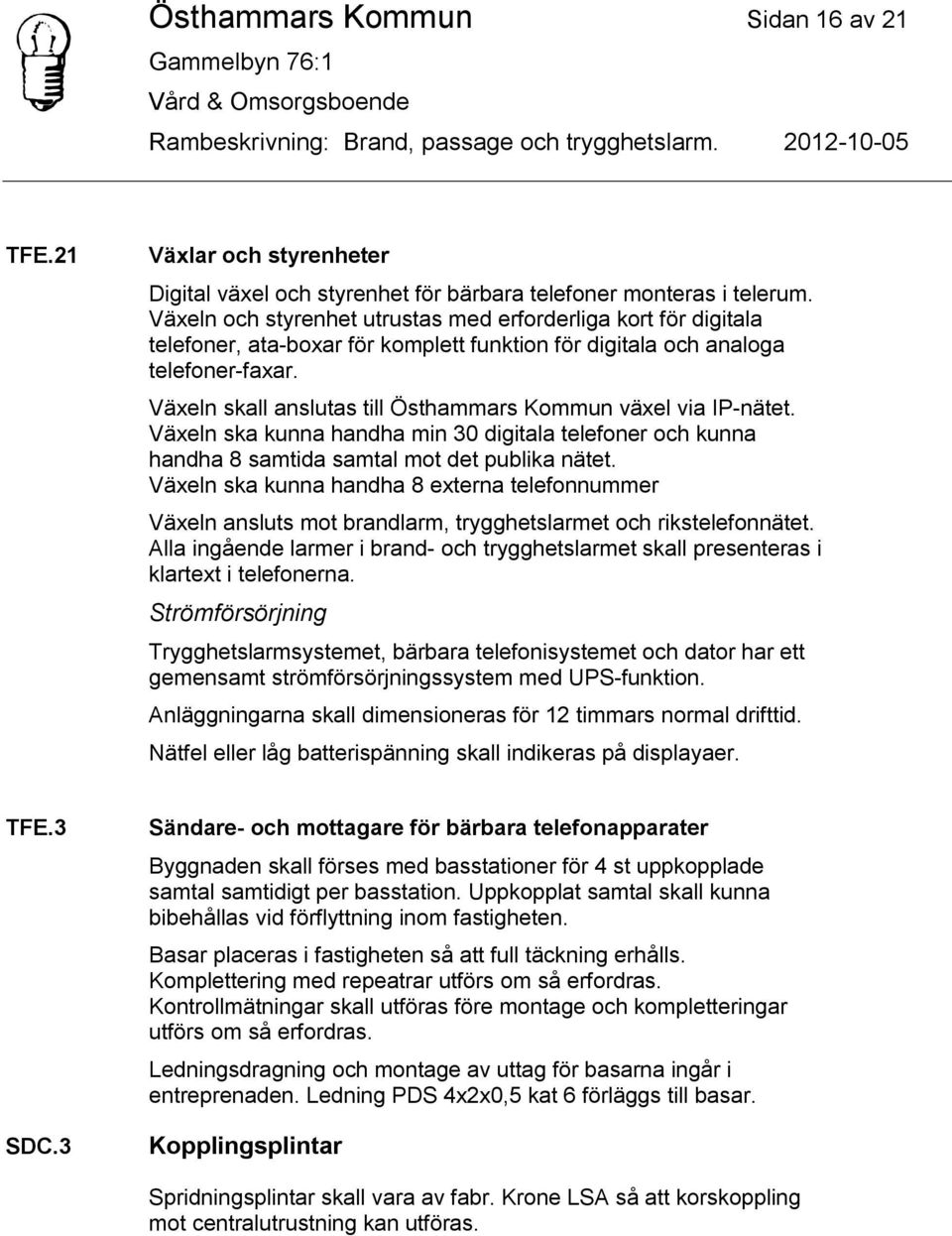

18 Östhammars Kommun Sidan 16 av 21 TFE.21 Växlar och styrenheter Digital växel och styrenhet för bärbara telefoner monteras i telerum. Växeln och styrenhet utrustas med erforderliga kort för digitala telefoner, ata-boxar för komplett funktion för digitala och analoga telefoner-faxar. Växeln skall anslutas till Östhammars Kommun växel via IP-nätet. Växeln ska kunna handha min 30 digitala telefoner och kunna handha 8 samtida samtal mot det publika nätet. Växeln ska kunna handha 8 externa telefonnummer Växeln ansluts mot brandlarm, trygghetslarmet och rikstelefonnätet. Alla ingående larmer i brand- och trygghetslarmet skall presenteras i klartext i telefonerna. Strömförsörjning Trygghetslarmsystemet, bärbara telefonisystemet och dator har ett gemensamt strömförsörjningssystem med UPS-funktion. Anläggningarna skall dimensioneras för 12 timmars normal drifttid. Nätfel eller låg batterispänning skall indikeras på displayaer. TFE.3 SDC.3 Sändare- och mottagare för bärbara telefonapparater Byggnaden skall förses med basstationer för 4 st uppkopplade samtal samtidigt per basstation. Uppkopplat samtal skall kunna bibehållas vid förflyttning inom fastigheten. Basar placeras i fastigheten så att full täckning erhålls. Komplettering med repeatrar utförs om så erfordras. Kontrollmätningar skall utföras före montage och kompletteringar utförs om så erfordras. Ledningsdragning och montage av uttag för basarna ingår i entreprenaden. Ledning PDS 4x2x0,5 kat 6 förläggs till basar. Kopplingsplintar Spridningsplintar skall vara av fabr. Krone LSA så att korskoppling mot centralutrustning kan utföras.

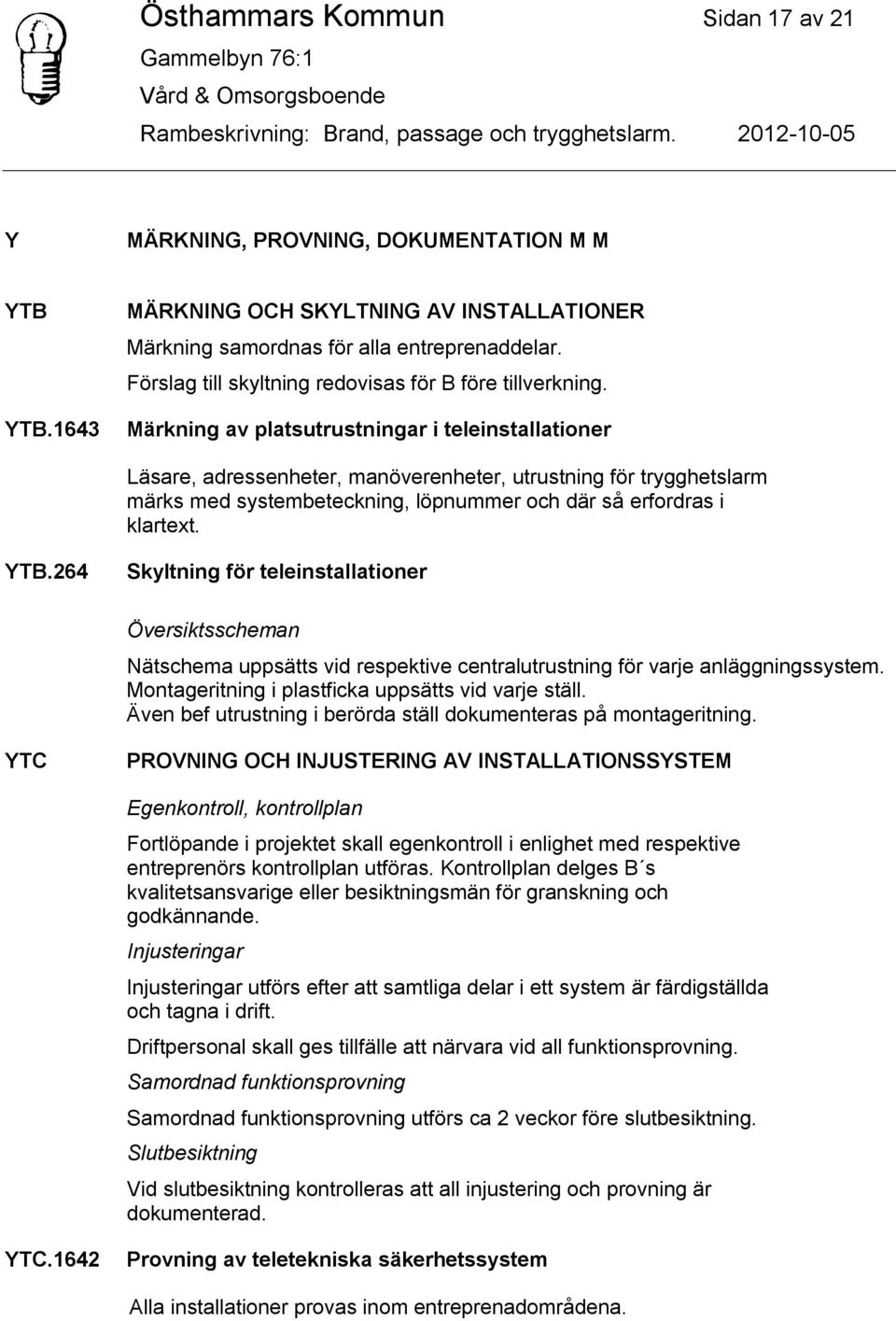

19 Östhammars Kommun Sidan 17 av 21 Y MÄRKNING, PROVNING, DOKUMENTATION M M YTB YTB.1643 MÄRKNING OCH SKYLTNING AV INSTALLATIONER Märkning samordnas för alla entreprenaddelar. Förslag till skyltning redovisas för B före tillverkning. Märkning av platsutrustningar i teleinstallationer Läsare, adressenheter, manöverenheter, utrustning för trygghetslarm märks med systembeteckning, löpnummer och där så erfordras i klartext. YTB.264 Skyltning för teleinstallationer Översiktsscheman Nätschema uppsätts vid respektive centralutrustning för varje anläggningssystem. Montageritning i plastficka uppsätts vid varje ställ. Även bef utrustning i berörda ställ dokumenteras på montageritning. YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Egenkontroll, kontrollplan Fortlöpande i projektet skall egenkontroll i enlighet med respektive entreprenörs kontrollplan utföras. Kontrollplan delges B s kvalitetsansvarige eller besiktningsmän för granskning och godkännande. Injusteringar Injusteringar utförs efter att samtliga delar i ett system är färdigställda och tagna i drift. Driftpersonal skall ges tillfälle att närvara vid all funktionsprovning. Samordnad funktionsprovning Samordnad funktionsprovning utförs ca 2 veckor före slutbesiktning. Slutbesiktning Vid slutbesiktning kontrolleras att all injustering och provning är dokumenterad. YTC.1642 Provning av teletekniska säkerhetssystem Alla installationer provas inom entreprenadområdena.

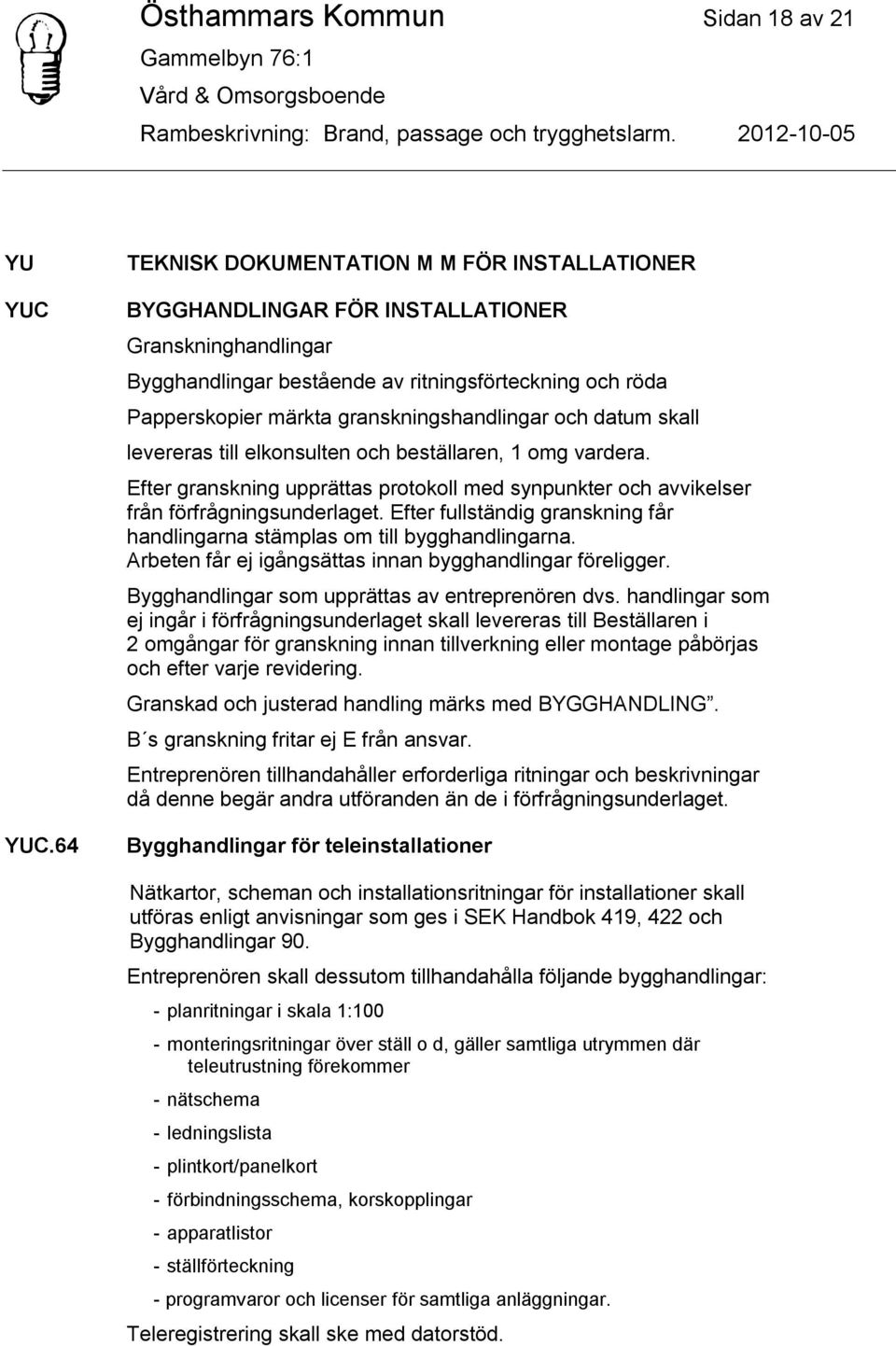

20 Östhammars Kommun Sidan 18 av 21 YU YUC YUC.64 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER BYGGHANDLINGAR FÖR INSTALLATIONER Granskninghandlingar Bygghandlingar bestående av ritningsförteckning och röda Papperskopier märkta granskningshandlingar och datum skall levereras till elkonsulten och beställaren, 1 omg vardera. Efter granskning upprättas protokoll med synpunkter och avvikelser från förfrågningsunderlaget. Efter fullständig granskning får handlingarna stämplas om till bygghandlingarna. Arbeten får ej igångsättas innan bygghandlingar föreligger. Bygghandlingar som upprättas av entreprenören dvs. handlingar som ej ingår i förfrågningsunderlaget skall levereras till Beställaren i 2 omgångar för granskning innan tillverkning eller montage påbörjas och efter varje revidering. Granskad och justerad handling märks med BYGGHANDLING. B s granskning fritar ej E från ansvar. Entreprenören tillhandahåller erforderliga ritningar och beskrivningar då denne begär andra utföranden än de i förfrågningsunderlaget. Bygghandlingar för teleinstallationer Nätkartor, scheman och installationsritningar för installationer skall utföras enligt anvisningar som ges i SEK Handbok 419, 422 och Bygghandlingar 90. Entreprenören skall dessutom tillhandahålla följande bygghandlingar: - planritningar i skala 1:100 - monteringsritningar över ställ o d, gäller samtliga utrymmen där teleutrustning förekommer - nätschema - ledningslista - plintkort/panelkort - förbindningsschema, korskopplingar - apparatlistor - ställförteckning - programvaror och licenser för samtliga anläggningar. Teleregistrering skall ske med datorstöd.

21 Östhammars Kommun Sidan 19 av 21 YUD YUD.642 RELATIONSHANDLINGAR FÖR INSTALLATIONER Relationshandlingar för teletekniska säkerhetsinstallationer Entreprenören utför relationshandlingar på av honom upprättade bygghandlingar. Relationsritningar märks Relationsritningar med datum. Övriga relationshandlingar insätts normalt i pärmar för drift- och underhållsinstruktioner. - 1 omg cd på registreringshandlingar - 2 omg papperskopior över registreringshandlingar samt 1 omg i plastficka vid respektive ställ Slutjusterade relationsritningar överlämnas 2 veckor efter slutbesiktning genom entreprenörens försorg enligt följande: 1 omg CD med planritningar, registreringshandlingar och ritningsförteckning i pdf och dwg-format. 2 omg papperskopior till berörd driftpersonal.

22 Östhammars Kommun Sidan 20 av 21 YUH DRIFTINSTRUKTIONER FÖR INSTALLATIONER Dokumentationen skall anpassas till byggnadens användning samt till installationernas omfattning och utformning samt enligt nedan. Entreprenören skall tillhandahålla instruktioner för drift- och underhåll för samtliga i entreprenaden ingående anläggningar. Upprättas i 2 omg insatt i hård pärm med register och innehållsförteckning. Pärm märks på såväl rygg som front. Drift- och underhållsinstruktion skall vara på svenska och omfatta: - tillverkarens skötselinstruktioner och skötselrutiner för utrustningar, apparater och komponenter - apparatförteckning över samtliga apparater. Av förteckningen skall framgå uppgifter om fabrikat, typ, data, placering och arbetsområde. - datablad, broschyrer och dylikt över utrustningar, apparater och komponenter ingående i entreprenaden med adress- och telefonnummer. Om broschyrer innehåller data för flera apparatstorlekar skall aktuell storlek markeras och positionsmärkas enligt handlingarna. - för anläggning innehållande databaserad funktion skall fullständig programöversikt (programredovisning) för programjusteringar samt manual levereras. - protokoll och intyg över injusteringar och provningar. - hänvisning till annan entreprenadens handling skall utföras om funktionssamband råder.

23 Östhammars Kommun Sidan 21 av 21 YUP INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Följande förutsättningar skall vara uppfyllda vid information till verksamhetspersonalen och driftpersonal: - samordnad funktionsprovning skall vara avslutad. - underlaget för driftinstruktioner skall föreligga. Informationen skall inledas med en samling under vilken bl a följande föredrags: - orienterande beskrivning om objektet - systemuppdelningar, principlösningar - märkningssystem - beskrivningar av funktionssamband, driftstrategier - tekniska dokumentationens innehåll Informationens andra fas består av en genomgång av anläggningarna med upplysningar om apparaters funktion, behov av tillsyn och service, säkerhetsfunktioner mm. YUP.64 Information till drift och underhållspersonal teleinstallationer Tidsåtgång 2 timmar vid 5 tillfällen, totalt 10 timmar. YYV TILLSYN, SKÖTSEL OCH UNDERHÅLL AV INSTALLATIONER I entreprenaden ingår service av samtliga installationer under garantitiden omfattande minst 4 st besök av kompetent serviceman. Service skall omfatta funktionskontroll samt erforderliga justeringar och reparationer. Tid för varje servicebesök bestäms vid slutbesiktningen och införas i protokollet samt samordnas för alla installationer. Beställaren och driftansvarig skall beredas tillfälle att närvara vid servicebesöken. Reservdelar som utbyts skall tillhandahållas utan kostnad. Vid varje servicebesök skall protokoll upprättas och redovisas vid garantibesiktningen. Entreprenören samordnar/kallar skriftligen berörda parter.
