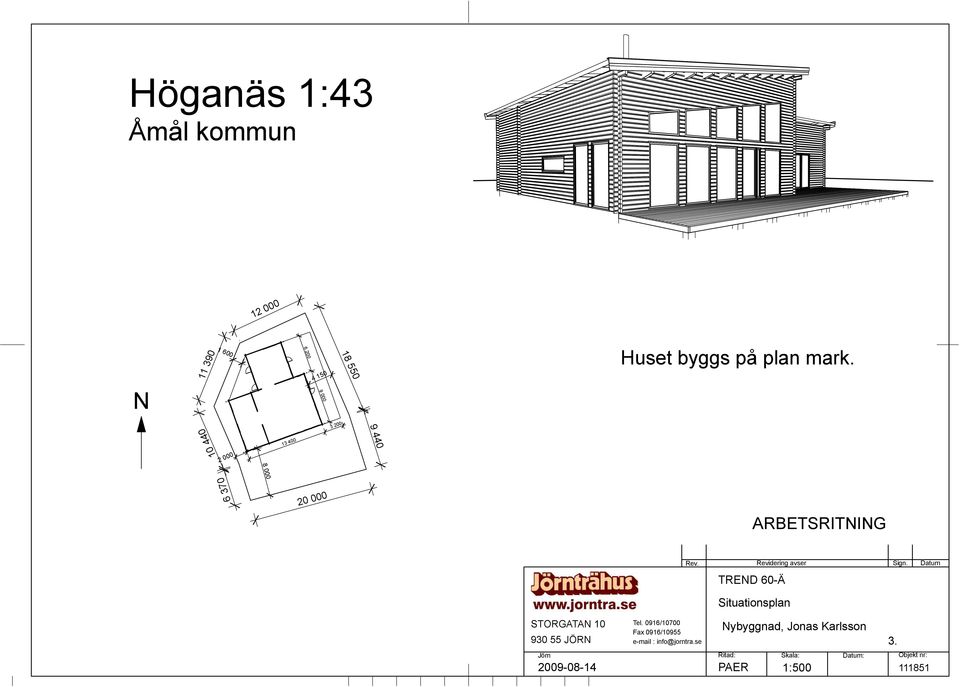

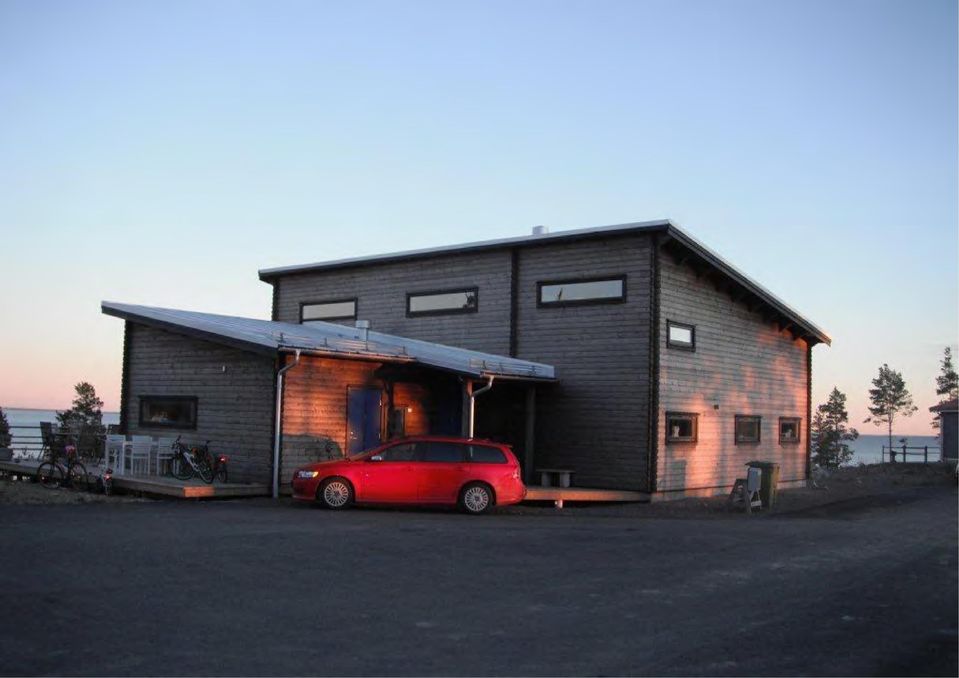

1 Höganäs 1:43 Åmål kommun N Huset byggs på plan mark ARBETSRITNING STORGATAN JÖRN Tel. 0916/10700 Fax 0916/ info@jorntra.se Rev. Revidering avser Sign. Datum TREND 60-Ä Situationsplan Nybyggnad, Jonas Karlsson Jörn Ritad: Skala: Datum: Objekt nr: PAER 1:

0916/10700 Fax 0916/10955 e-mail : info@jorntra.se Rev. Revidering avser Sign.

2 BTA BOA 159,7 m 2 146,9 m 2 KLK 5,8 m2 Sovrum 10,7 m2 Sovloft 13,2 m2 F F Altan 60,4 m2 Storstuga 71,7 m2 WC 5,8 m2 Hall 6,8 m2 Tvättstuga 5,6 m2 Bro 15,8 m2 WC 5,7 m2 Sovrum 10,6 m Loft 18,5 m2 3. Loft 1:100 Sovrum 13,0 m2 KLK 3,0 m Plan 1:100 ARBETSRITNING STORGATAN JÖRN Tel. 0916/10700 Fax 0916/ info@jorntra.se Rev. Revidering avser Sign. Datum TREND 60-Ä Planritning Jörn Ritad: Skala: Datum: Objekt nr: PAER

Loft 1:100 Sovrum 13,0 m2 KLK 3,0 m2 3 200 60 1 840 6 300 5 140 16 600 1. Plan 1:100 ARBETSRITNING STORGATAN 10 930 55 JÖRN Tel.

3 A4 Fasad 1:100 A1 Fasad 1:100 A2 Fasad 1:100 A3 Fasad 1:100 ARBETSRITNING STORGATAN JÖRN Tel. 0916/10700 Fax 0916/ info@jorntra.se Rev. Revidering avser Sign. Datum TREND 60-Ä Fasadritning Jörn Ritad: Skala: Datum: Objekt nr: PAER

0916/10700 Fax 0916/10955 e-mail : info@jorntra.se Rev.

4 S1 1:100 S2 1:100 S3 1:100 ARBETSRITNING STORGATAN JÖRN Tel. 0916/10700 Fax 0916/ info@jorntra.se Rev. Revidering avser Sign. Datum TREND 60-Ä Sektionsritningar Jörn Ritad: Skala: Datum: Objekt nr: PAER

5 LEVERANSBESKRIVNING / TEKNISK BESKRIVNING TREND T Grundtyper Vi tillhandahåller måttsatta ritningar för plintgrund, torpargrund, och platta på mark. 1 Golv och golvbjälklag Grundisoleringspapp. Syllisolering vid platta. Bärlina/bärlinor 2x45x145 mm. Trend levereras med Golvåsar 34x170, Trend med Golvåsar/masonite-balkar 47x200 mm, underspikade med 25x100 mm bräda, klara för montering. Trossbottenboard i breddanpassade skivor. Mineralullskivor till Trend mm och Trend mm. Golv levereras i furugolvträ 25x180 mm betsat/uv-lackat, nedtorkat till ca 8 % fuktighet och förpackat i plastemballage. Golvet skall förvaras i obruten förpackning fram till inläggningen. (se även fabrikörens anvisningar). Till hall och WC levereras 22 mm spånskivegolv. I loftmodeller levereras furugolvträ 25x180 mm även till loft. Vid grundläggning med platta på mark avgår bjälklag och isolering. Ordinarie golvbeklädnad ersätts med klickgolv (dock ej i WC och hall). Väggar Korsknutsstomme av Norrlandsfura 58x136 mm profilhyvlat timmer, uppmärkt och fullt färdigt för montering. Vindtät papp. Stående glidreglar 45x120 mm. Mineralullskiva 120mm. Modeller över 90 m2 innehåller dessutom +45 regel samt +45 mm isolering som standard. Plastfolie 0,2 mm. Alla rum har 13 mm gipsskiva, bärande innerväggar 58mm timmer. Till ej knuttimrade mellanväggar levereras reglar 45x70 mm beklädnad enligt ovan. Yttertak Dimensionerat bärverk klart för utläggning. Ändspontad råspont 17/21 mm. Alternativ 22 mm taklucka. Underlagspapp och Zinkgrå pannplåt. Takkonstruktionen är beräknad för snözon 3. Vid större snölaster förstärks konstruktionen mot pristillägg. Dimensioner på bärverk: Trend x195mm + 2st 66x315mm stödbalk, Trend 60 Mobo 70x200mm, Trend x225 och 70x200 + Färdigkapade yttertakreglar 34x95 mm, Trend x405mm, Trend x405mm. Innertak Reglar för bärning av innertak färdiga för montering. Mineralull 215 mm (Modeller över 90 m2 har dessutom +120mm i standard.) Plastfolie 0,2 mm. Färdigmålade innertaksskivor. Lister, foder, karmpåsalning mm Vindskivor till entré och hus, bestående av 2st 22x145/170 mm råplan (Trend har dessutom+ 1 st 22x170 råplan.) Hängbrädor i takfot 22x145/170 mm. Utvändiga foder 22x95 råplan. Vitmålade invändiga släta foder och lister 12x56 mm. Vitmålad taklist, hålkälslist 20x69 mm. Vitmålad karmpåsalning. Fönster och fönsterdörrar Delvis fasta, delvis öppningsbara fönster och fönsterdörrar,glasade med 3-glas isolerrutor. Fönstren levereras vitmålade. Komplett beslagning. Fönsterbleck och dörrbleck. Överbleck till fönster och dörrar på icke altanskyddande gavelväggar. Dörrar Entrédörr :Kvalitétsdörr med glas 9-20/21 alt 10-20/21, färdigmålad. Komplett beslagning inklusive låscylinder. Innerdörrar: vitmålade. Komplett beslagning. Brokvist, altan Till hus med brokvist ingår långa raka stolpar. Tryckimpregnerade golvåsar 45x145mm, tryck-imp. brofas 28x120 mm. Där altan eller veranda förekommer ingår följande tryckimpregnerat material: bärlina 2x45x145mm, åsar 45x145 mm, upplagsregel 45x70/95 mm och brofas 28x120 mm. Invändig trappa För modeller med loft levereras Loftstege modell Spar med tillhörande räcke, vitlackad, för fast montering. Bastu Till hus med bastu ingår isolering 45 mm mineralullskiva i omslutande väggar och tak. Plastfolie 0,20 mm och bastupanel 15 mm gran på väggar. 22 mm spånskivor till golv. 2 st bastulavar. Bastudörr med handtag. Bastuaggregat ingår ej. Plåtdetaljer, regnvattensystem Fotplåt, ränndalsplåt, vindskivebeslag, hängrännor och stuprör. Standard färg Aluzink. Försäkring Fritidshusförsäkring, sk leverantörsförsäkring ingår under 1 år från leveransdagen. Försäkringen gäller för brand och skada på byggnaden. Ritningar Till varje leverans ingår huvudritning,mått- och principritning för grund, monteringsritning och monteringsbeskrivning. För byggnadslovsansökan tillhandahålles huvudritning, teknisk beskrivning, situationsplan. Kunden tillhandahåller ansökningshandling och nybyggnadskarta. Tillvalsmöjligheter som ej ingår i standardleveransen men som kan levereras mot prisjusteringar: Fönster kan levererasobehandlade, laserade eller kulörfärgade. Spröjs, spaltventil, råglas m.m. finns som tillval. Köks-, badrums- och garderobsinredningar, vita varor. 13 mm gips kan bytas mot 10 mm spånskiva eller 22 mm timmerpanel. Extra isolering: vägg 45 mm och tak 120 mm kan väljas som tillval till modeller mindre än 90 m2. Övrigt El och VVS ingår ej i leveransen. Vid offertförfrågan uppge planerad typ av grund samt ev. golvärme och golvbeklädnad. Vi förbehåller oss rätten till avvikelser från handlingar beträffande konstruktioner och leveransutföranden, som kan anses ändamålsenliga, och som inte försämrar leverans eller färdig byggnad. JÖRNTRÄ AB, Storgatan 10, JÖRN. TELEFON , TELEFAX

Trend 40-60 levereras med Golvåsar 34x170, Trend 70-150 med Golvåsar/masonite-balkar 47x200 mm, underspikade med 25x100 mm bräda, klara för montering. Trossbottenboard i breddanpassade skivor.
