1 Norrländska kvalitetshus för Livsnjutare 1

2 Stig in. Koppla av. Timrade valmöjligheter för unika, glimrande stunder. Att våra timrade stugor upptäcks och uppskattas av allt fler är egentligen inte så konstigt. Jämfört med allt konstgjort omkring oss står trä för det naturliga och äkta. Trä syns, trä känns ja, trä till och med doftar på ett helt oefterhärmligt sätt. Hitta ditt drömhus i vårt breda utbud. Den här unika, timrade träkänslan har vi paketerat i olika alternativ för alla smakriktningar. Från mindre sov- och gäststugor till stora fritidshus för åretrunt-bruk. Med alla våra stugor följer enkla och detaljerade byggbeskrivningar som gör själva byggandet till ett intressant och avkopplande fritidsnöje. Utöver våra standardmodeller är vi självklart även öppna för individuella lösningar. Kontakta oss gärna för en diskussion om hur just du skulle vilja ha din stuga. Inspiration finns det gott om i denna katalog. Hemtrevlig läsning önskar vi på Jörnträhus. 2

3 Njut. Tallbo Tallbo Loftstugor Tallhus-serien Järven-serien Talltoppen-serien Bilderna i katalogen visar inte alltid de standardlösningar som föreslås i ritningarna. Kundanpassningar beträffande takbeläggning, fönster, dörrar, altanräcken m m kan förekomma. Fråga oss gärna vid ev. tveksamheter. 3

4 Tallbo Timrad enkelhet och gästfrihet mellan m 2 Vad är det som tar liten plats men ger en massa värdefullt extrautrymme? Svaret är vår behändiga Tallbo-serie, som just därför blivit väldigt populär som gäst- och campingstuga. Att den är så enkel att bygga är förstås ytterligare ett plus. LEVERANSBESKRIVNING TALLBO 15-33, T-2003 Golv och golvbjälklag Grundisoleringspapp. Bärlina 2x34x120 mm. Golvåsar 34x120 mm och 25x100 mm som upplag för trossbotten. Trossbottenboard i breddanpassade skivor. Förberett för isolering. Furugolv, prima 22 mm, extra torkat. Golvet skall förvaras i obruten förpackning fram till inläggningen. Ytterväggar Korsknutsstomme av norrlandsfura 58x136 mm profilhyvlat timmer, fullt uppmärkt och färdigt för montering. Yttertak Bärverk utgöres av takåsar 45x195 mm, klara för utläggning. Färdigkapade yttertakreglar 34x95 mm. Ändspontad råspont 17 mm. Underhållsfri takpapp. Takkonstruktionen är beräknad för snözon 3. Vid större snölaster förstärks konstruktionen mot pristillägg. Innertak Reglar 34x45 mm och 45x45 mm, innertakpanel av 15 mm profilhyvlad furu. (Förberett för isolering). Lister, foder mm 3-dubbla vindskivor av 3 st. 22x145 mm. Vattenbräda 22x95 mm. Hängbräda 22x120 mm. Utvändigt foder 22x120 mm. Figursågad snickarglädje för montering under nedersta vindskivan. Golvsockel 12x57 mm, foderregel runt fönsterkarm och dörrkarm 45x45 mm, invändigt foder 15x57 mm, taklist 22x45 mm. Fönster, dörr Ytterdörr 9-19, glasad inkl. trycke och låscylinder, 2-glas fönster, kopplade bågar med löstagbart spröjs. Doppgrundade. Trävita. Fönster- och dörrbleck och erforderliga överbleck. Altan Golvåsar 34x95 mm, impregnerad brofas 22x95 mm. Räcke av 58x136 mm profilhyvlat timmer, med överliggare 34x115 mm. 2 st långa svarvade stolpar. Ritningar Till varje leverans medföljer huvudritning, mått- och principritning för grund och monteringsanvisning. Tillvalsmöjligheter med isoleringssats: 1) Isolering i golv och tak: mineralullsskiva, 120 mm i vardera. 2) Isolering i vägg: Glidreglar 45x120 mm c/600, mineralullskiva 120 mm, vindtät papp och plastfolie samt timmerpanel 22x136 mm. 3) Mellanvägg (Tallbo 33): Reglar 45x45 mm c/600 och timmerpanel 22x136 mm på båda sidor. 4) Innerdörrar: Allmoge, obehandlade, komplett med beslagning. Övrigt Vi förbehåller oss rätten till smärre avvikelser från handlingar beträffande konstruktion och leveransutförande, som kan anses ändamålsenligt och som inte försämrar leverans eller färdig byggnad. 4

5 Tallbo Tallbo 15 Tallbo 20 Byggyta: 10,0 m 2 + altan under tak 4,7 m 2 Boyta: 9,2 m 2 (7,7 m 2 isolerad) Byggyta: 15,6 m 2 + altan under tak 4,7 m 2 Boyta: 14,7 m 2 (12,7 m 2 isolerad) Tallbo 25 Tallbo 28 Byggyta: 19,7 m 2 + altan under tak 4,7 m 2 Boyta: 18,7 m 2 (16,5 m 2 isolerad) 7.00 Byggyta: 22,9 m 2 + altan under tak 4,7 m 2 Boyta: 21,8 m 2 (19,3 m 2 isolerad) Tallbo 33 Byggyta: 28,4 m 2 + altan under tak 4,7 m 2 Boyta: 27,1 m 2 (24,3 m 2 isolerad) Tallbo Tallbo 15 Tallbo 20 Tallbo 25 Tallbo 28 Tallbo 33 5

6 Tallbo Timrad trivsel och bekymmerslöshet m 2 Klassikern som skänkt trivsel, avkoppling och byggstolthet i flera decennier. Jämfört med Tallbo-serien har dessa Tallbostugor bredare gavel, större fönster och högre takhöjd. Idealisk för alla självbyggare, oavsett i vilken takt du vill ta det. LEVERANSBESKRIVNING TALLBO 35-60, T-2003 Golv och golvbjälklag Grundisoleringspapp. Bärlina 2x45x145 mm. Golvåsar 34x170 och 25x100 mm som upplag för trossbotten, klara för montering. Trossbottenboard i breddanpassade skivor. Förberett för isolering. Furugolv, prima 22 mm, extra torkat. Golvet skall förvaras i obruten förpackning fram till inläggningen. Ytterväggar Korsknutsstomme av norrlandsfura 58x136 mm profilhyvlat timmer, fullt uppmärkt och färdigt för montering. Yttertak Bärverk utgöres av takåsar 45x195 mm, klara för utläggning. Färdigkapade yttertakreglar 34x95 mm. Ändspontad råspont 17 mm. Underhållsfri takpapp. Takkonstruktionen är beräknad för snözon 3. Vid större snölaster förstärks konstruktionen mot pristillägg. Innertak Reglar 34x45 mm och 34x95 mm, innertakpanel av 15 mm profilhyvlad furu. (Förberett för isolering). Lister, foder mm 3-dubbla vindskivor av 3 st. 22x145 mm. Vattenbräda 22x95 mm. Hängbräda 22x120 mm. Utvändigt foder 22x120 mm.figursågad snickarglädje för montering under nedersta vindskivan. Allmoge golvsockel 19x95 mm, foderregel runt fönsterkarm och dörrkarm 45x45 mm, allmogefoder 21x75 mm, taklist 22x45 mm. Fönster, dörr Ytterdörr 9-20, glasad inkl. trycke och låscylinder, 2-glas fönster, kopplade bågar med löstagbart spröjs. Doppgrundade. Trävita. Fönster- och dörrbleck och erforderliga överbleck. Altan Impregnerade golvåsar 45x145 mm, impregnerad brofas 28x95 mm. Räcke av 58x136 mm profilhyvlat timmer, med överliggare 34x115 mm. 2 st långa svarvade stolpar. Ritningar Till varje leverans medföljer huvudritning, mått- och principritning för grund och monteringsanvisning. Tillvalsmöjligheter med isoleringssats: 1) Isolering i golv: mineralullsskiva, 170 mm. 2) Isolering i tak: mineralullsskiva, 215 mm ( mm). 3) Isolering i vägg: Glidreglar 45x120 mm c/600, mineralullskiva 120 mm, vindtät papp och plastfolie 0,20 mm samt timmerpanel 22x136 mm i storstuga och spånskiva 10 mm i övriga utrymmen. 4) Mellanväggar: Reglar 45x45 mm c/600 och spånskiva 10 mm på båda sidor. 5) Innerdörrar: Allmoge, obehandlade, komplett med beslagning. Övrigt Vi förbehåller oss rätten till smärre avvikelser från handlingar beträffande konstruktion och leveransutförande, som kan anses ändamålsenligt och som inte försämrar leverans eller färdig byggnad. 6

7 Tallbo Byggyta: 29.5 m 2 + altan under tak 5.9 m.2 Boyta: 28.2 m 2 (25.5 m 2 isolerad) Tallbo Byggyta: 34.4 m 2 + altan undertak 5.9 m 2 Boyta: 33.0 m 2 (30.0 m 2 isolerad) Tallbo Byggyta: 39.4 m 2 + altan undertak 5.9 m 2 Boyta: 37.8 m 2 (34.6 m.2 isolerad) Tallbo Tallbo 35 Tallbo 40 Tallbo 45 7

8 4.92 Tallbo Tallbo 50 C Byggyta: 49,2 m 2 + brokvist 3,8 m 2 Boyta: 47,4 m 2 (43,4 m 2 isolerad ) Leveransbeskrivning för Tallbo 50C, Tallbo 55A och Tallbo 60 se sid Tallbo 50C

9 Tallbo 55 A Byggyta: 54,1 m 2 + brokvist 2,9 m 2 Boyta: 52,2 m 2 (47,9 m 2 isolerad ) Tallbo 55A Tallbo Byggyta: 54,1 m 2 + brokvist 5,9 m 2 Boyta: 51,6 m 2 (46,1 m 2 isolerad ) 20 Tallbo

10 Loftstugor Småmysigt uppe och storstilat nere Våra loftsstugor är en populär och praktisk lösning som ger det bästa av två världar: Mysiga sovplatser på loftet och en härlig rymd i storstugan. Perfekt för dig som vill ha mycket svängrum på liten plats. LEVERANSBESKRIVNING LOFTSTUGAN-SERIEN, T-2003 Golv och golvbjälklag Grundisoleringspapp. Bärlina 2x45x145 mm. Golvåsar 34x170 mm, underspikade med 25x100 mm läkt, klara för montering. Trossbottenboard i breddanpassade skivor. (Förberett för isolering). Furugolv prima 22 mm, extra torkat. Golvet skall förvaras i obruten förpackning fram till inläggningen. Ytterväggar Korsknutsstomme av norrlandsfura 58x136 mm profilhyvlat timmer, fullt uppmärkt och färdigt för montering. Yttertak Bärverk utgöres av takåsar 70x200 mm, klara för utläggning. Färdigkapade yttertakreglar 34x95 mm. Ändspontad råspont 17 mm. Underhållsfri takpapp. Takkonstruktionen är beräknad för snözon 3. Vid större snölaster förstärks konstruktionen mot pristillägg. Innertak Innertakpanel av 15 mm. profilhyvlad furu. Förberett för isolering. Innervägg 58x136 mm knuttimrad mellanvägg. Mellanbjälklag Golvåsar 45x145 mm. Tvärgående limträbalk 70x200 mm i framkant bjälklag. Undersida 15 mm profilhyvlad furupanel samt furugolv prima 22 mm. Trappa/räcke Loftstege modell Spar med tillhörande räcke. Valvkanträcke i loftframkant. Lister, foder mm 3-dubbla vindskivor av 3 st. 22x145 mm. Vattenbräda 22x95 mm. Hängbräda 22x145 mm. Utvändigt foder 22x120 mm. Figursågad snickarglädje för montering under nedersta vindskivan. Golvsockel 12x57 mm, foderregel runt fönsterkarm och dörrkarm 45x45 mm, invändigt foder 15x57 mm, allmoge foder 21x75 mm som dekorlist vid lofthylla.taklist 22x45 mm. Fönster, dörr Ytterdörr 9-19: Loftstugan 20/10, Ytterdörr 9-20: Loftstugan 26/13 och 30/18, glasad inkl. trycke och låscylinder, 2-glas fönster, kopplade bågar med löstagbart spröjs. Doppgrundade. Trävita. Fönsteroch dörrbleck och erforderliga överbleck. Altan Impregnerade golvåsar 45x145 mm, impregnerad brofas 28x95 mm. Räcke av 58x136 mm profilhyvlat timmer, med överliggare 34x115 mm. Ritningar Till varje leverans medföljer huvudritning, mått- och principritning för grund och monteringsanvisning. Tillvalsmöjligheter med isoleringssats: 1) Isolering i golv: mineralullsskiva, 170 mm. 2) Isolering i tak: mineralullsskiva, 215 mm (120+95mm). 3) Isolering i vägg: Glidreglar 45x120 mm c/600, mineralullskiva 120 mm, vindtät papp och plastfolie 0,20 mm samt timmerpanel 22x136 mm i storstuga och spånskiva 10 mm i övriga utrymmen. 4) Mellanväggar: Reglar 45x45 mm c/600 och spånskiva 10 mm på båda sidor. 5) Innerdörrar: Allmoge, obehandlade, komplett med beslagning. Övrigt Vi förbehåller oss rätten till smärre avvikelser från handlingar beträffande konstruktion och leveransutförande, som kan anses ändamålsenligt och som inte försämrar leverans eller färdig byggnad Loftstugan 20/10 Loftstugan 20/10 Loftstugan 20/10 Loftstugan 30/18 Loftstugan 26/13 Loftstugan 26/13

11 Loftstugan 20/ Byggyta: 24,2 m 2. Boyta: 18,4 m 2 (16,0 m 2 isolerad ). Plan loft 10,3 m 2 Loftstugan 26/ Byggyta: 31,5 m 2. Boyta: 25,0 m 2 (22,2 m 2 isolerad ). Plan loft 13,3 m Loftstugan 30/ Byggyta: 34,2 m 2. Boyta: 28,7 m 2 (25,7 m 2 isolerad ). Plan loft 17,5 m Loftstugan 26/13 Loftstugan 26/13 Loftstugan 30/18 Loftstugan 30/18 Loftstugan 30/18 Loftstugan 30/

12 Tallhus-serien Timrad hemkänsla varje ledig stund Har man en gång fått smak på det sällsynt ombonade och genuina vill man gärna ha mer. Därför väljer allt fler att bo året runt i våra timrade fritidshus. Vårt breda program gör det förstås ännu enklare för dig att hitta just ditt drömhus. Och vill du så diskuterar vi gärna en skräddarsydd anpassning efter just dina önskemål och behov. Gemensamt för alla våra fritidshus är att de har precision i varje detalj, hög prefabriceringsgrad och logisk byggbeskrivning. Det gör själva byggandet snabbt och enkelt. Tillfredställelsen och stoltheten att klara det mesta på egen hand är däremot bestående. LEVERANSBESKRIVNING TALLHUS- OCH JÄRVENSERIEN, T-2003 Grundtyper Vi tillhandahåller ritningar för plintgrund, torpargrund, och platta på mark. Golv och golvbjälklag Grundisoleringspapp. Bärlina/bärlinor 2x45x145 mm. Golvåsar/masonite-balkar 45x200 mm, underspikade med 25x 100 mm läkt, klara för montering. Trossbottenboard i breddanpassade skivor. Mineralullskivor 195 mm. Till golv i storstugan levereras prima furu golvträ 25x135 mm, nedtorkat till ca 8 % fuktighet och förpackat i plastemballage. Golvet skall förvaras i obruten förpackning fram till inläggningen. (se även fabrikörens anvisningar). Till övriga rum levereras 22 mm spånskivegolv. I Järvenhus levereras prima furu golvträ 25x135 mm även till loft. Vid grundläggning med platta på mark avgår bjälklag med tillhörande prisavdrag. Väggar Korsknutsstomme av Norrlandsfura 58x136 mm profilhyvlat timmer, uppmärkt och fullt färdigt för montering. Vindtät papp. Färdigkapade stående glidreglar 45x120 mm. Mineralullskiva 120mm. Plastfolie 0,2 mm. Timmerpanel 22x136 mm i storstugan, till övriga rum 10 mm spånskiva. Till Järvenhus levereras 22x136 mm timmerpanel även till loft. Till ej knuttimrade mellanväggar levereras reglar 45x45 mm och/eller 45x70 mm och 10 mm spånskiva på båda sidor. Ventilationsgaller till gavelspetsar. Yttertak Bärverk utgöres av takåsar 70x200 mm, klara för utläggning. Färdigkapade yttertakreglar 34x95 mm. Ändspontad råspont 17 mm. Underlagspapp. Ströläkt och tegelläkt. Betongtaktegel (färg svart som standard), 2-kupigt ytbehandlat. Takkonstruktionen är beräknad för snözon 3. Vid större snölaster förstärks konstruktionen mot pristillägg. Innertak Takbågar för bärning av innertak färdiga för montering. Mineralull mm. Plastfolie 0,2 mm. Färdigkapad innertakpanel av profilhyvlad furu 15mm. I Järvenhus levereras 5 st. runda åsar (180 mm. i diameter) i storstuga, med innertakreglar 34x120 mm för bärning av innertak. Lister, foder, karmpåsalning mm Tredubbla vindskivor entre och hus, bestående av 2 st 22x145 råplan, + 1 st 22x170 råplan. Figursågad snickarglädje för montering under nedersta vindbrädan. Hängbrädor i takfot 22x145 mm. Utvändiga foder 22x120 råplan. Invändiga allmogefoder 21x75 mm. Allmoge golvsockellist, 19x95 mm. Taklist 22x45 mm. Karmpåsalning 34x110 mm i furu. Fönster och fönsterdörrar Delvis fasta, delvis utåtgående fönster och fönsterdörrar,glasade med 3-glas isolerrutor. Doppgrundade. Trävita. Löstagbar spröjs. Komplett beslagning. Fönsterbleck och dörrbleck. Överbleck till fönster och dörrar på icke altanskyddande gavelväggar. Dörrar Entrédörr: Kvalitétsdörr med glas 9-20, obehandlad. Komplett beslagning inklusive låscylinder. Innerdörrar: Allmoge, obehandlade. Komplett beslagning. Brokvist, altan Till hus med brokvist ingår 2 st långa svarvade stolpar + 2 korta stolpar med kula. Tryckimpregnerade åsar 45x145mm, tryck-imp. brofas 28x95 mm. Räcken av 58x136 profilhyvlat timmer, med överliggare 34x115 mm. Ljugarbänkar för fast montering. Där altan eller veranda förekommer ingår följande tryckimpregnerat material: bärlina 2x45x145mm, åsar 45x145 mm, upplagsregel 34x45 mm och brofas 28x95 mm. Invändig trappa, Järvenhus Loftstege modell Spar med tillhörande räcke, furu, klarlackad, för fast montering. Bastu Till hus med bastu ingår isolering 45 mm mineralullskiva i omslutande väggar. Plastfolie 0,20 mm och bastupanel 15 mm gran på väggar. 22 mm spånskivor till golv. 2 st bastulavar. Bastudörr med handtag. Plåtdetaljer, regnvattensystem Fotplåt, vinkelrännsbeslag, vindskivebeslag, hängrännor och stuprör av plastbelagd stålplåt. Försäkring Fritidshusförsäkring, sk leverantörsförsäkring ingår under 1 år från leveransdagen. Försäkringen gäller för brand och skada på byggnaden. Ritningar Till varje leverans ingår huvudritning,mått- och principritning för grund, monteringsritning och monteringsbeskrivning. För byggnadslovsansökan tillhandahålles huvudritning, teknisk beskrivning, situationsplan. Kunden tillhandahåller ansökningshandling och nybyggnadskarta. Ritningar för specialvarianter utföres mot pristillägg. Tillvalsmöjligheter som ej ingår i standardleveransen men som kan levereras mot prisjusteringar: Fönsterluckor obehandlade. Fönster kan levereras laserade, vita eller kulörfärgade. Köks-, badrums- och garderobsinredningar, vita varor. 10 mm spånskiva kan bytas mot 13 mm gipsskiva eller 22 mm timmerpanel. Betongtaktegel kan bytas mot plåttak. Extra isolering: vägg 45 mm och tak 70 mm. Övrigt El och VVS ingår ej i leveransen. Vid offertförfrågan uppge planerad typ av grund samt ev. golvärme och golvbeklädnad. Vi förbehåller oss rätten till smärre avvikelser från handlingar beträffande konstruktioner och leveransutföranden, som kan anses ändamålsenliga, och som inte försämrar leverans eller färdig byggnad. 12

13 Tallholmen Byggyta: 60,0 m 2 + brokvist 4,5 m 2 och altan under tak 11,3 m 2 Boyta: 54,0 m Talliden Byggyta: 60,1 m 2 + brokvist 4,5 m 2 Boyta: 52,5 m

14 Tallhus-serien Leveransbeskrivning se sid 12 14

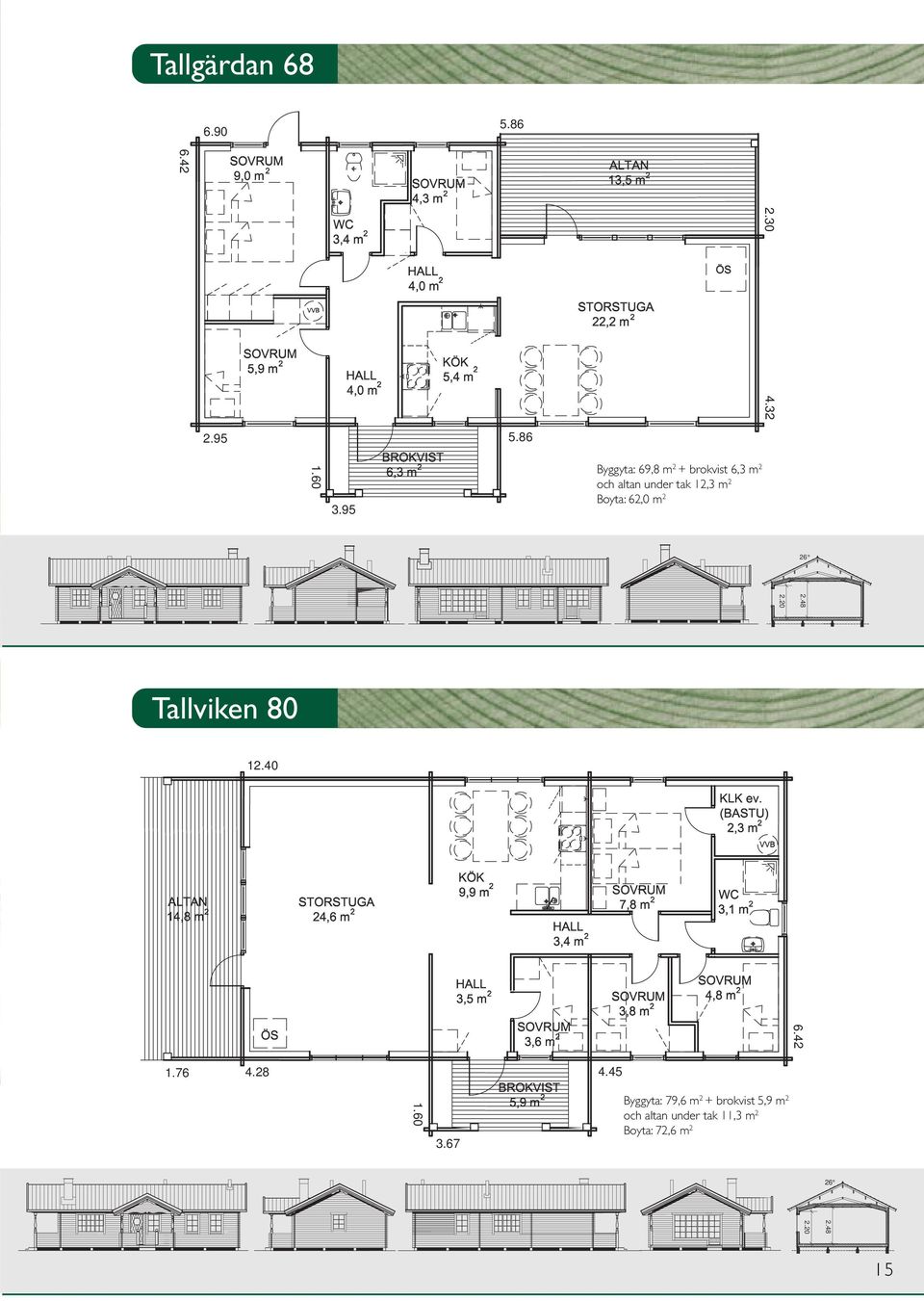

15 Tallgärdan Byggyta: 69,8 m 2 + brokvist 6,3 m 2 och altan under tak 12,3 m 2 Boyta: 62,0 m Tallviken Byggyta: 79,6 m 2 + brokvist 5,9 m 2 och altan under tak 11,3 m 2 Boyta: 72,6 m

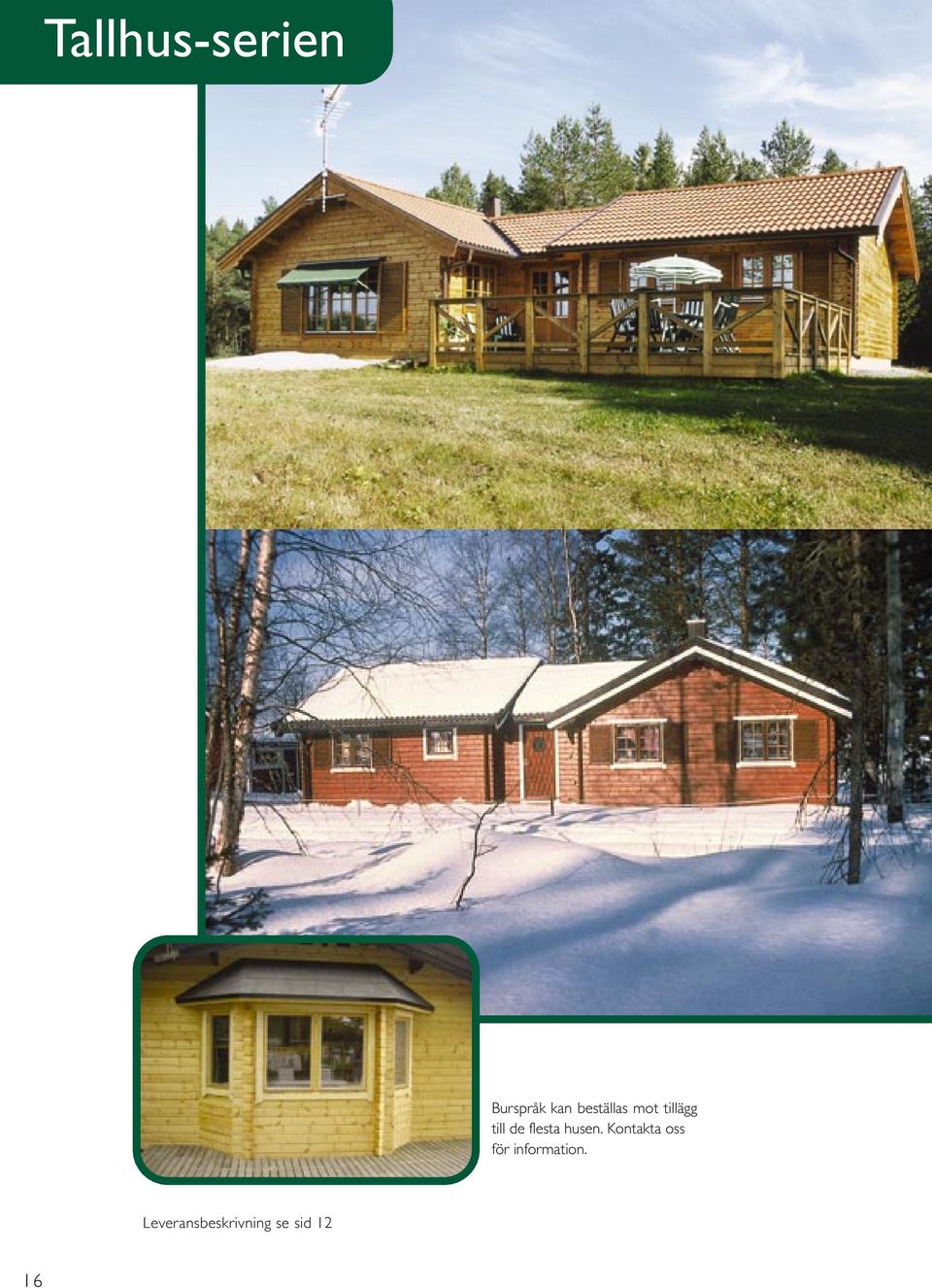

16 Tallhus-serien Burspråk kan beställas mot tillägg till de flesta husen. Kontakta oss för information. Leveransbeskrivning se sid 12 16

17 Tallbacken 100 Byggyta: 100,9 m 2 Boyta: 90,1 m Tallbacken 137 Byggyta: 133,9 m 2 Boyta: 121,3 m Sektionerna visar grund: Platta på mark 17

18 Järven-serien 8.82 Inspiration från Alperna. Västerbottniskt sunt förnuft Klassiska Järven-serien tillhör våra allra populäraste hus. Ett viktigt skäl till populariteten är den speciella kombinationen av kontinentalt yttre och genomtänkt inre, med maximalt utnyttjade kvadratmetrar. Järven Byggyta: 60,0 m 2 och altan under tak 15,6 m 2. Boyta: 54,2 m Järven Järven 60 Järven 60 Järven 70

19 Järven Byggyta: 69,7 m 2 och altan under tak 15,6 m 2. Boyta: 63,5 m 2 Järven Byggyta: 80,0 m 2 och altan under tak 15,6 m 2. Boyta: 73,3 m Järven 70 Järven 80 Järven 80 Järven

20 Talltoppen-serien Storsäljaren som inte snålar med utrymmet Talltoppen-serien är ett bra exempel på hur vi utvecklat nya lösningar utifrån vår starka tradition. Idag är den en väletablerad storsäljare, bl a tack vare härliga loftutrymmen och en underbar rymd i storstugan. LEVERANSBESKRIVNING TALLTOPPEN OCH TALLBERGET, T-2003 Grundtyper Vi tillhandahåller ritningar för plintgrund, torpargrund, och platta på mark. Golv och golvbjälklag Bärlina/bärlinor 90x145 mm. Grundisoleringspapp. Golvåsar / masonitebalkar 45x200 mm, underspikade med 25x100 mm läkt, klara för montering. Trossbottenboard i breddanpassade skivor. Mineralullskivor 195 mm. Till golv i loft och storstuga levereras prima furu golvträ 25x135 mm, nedtorkat till omkring 8 % fuktighet och förpackat i plastemballage. Till golv i övriga rum levereras 22 mm spånskivegolv. Golvet ska förvaras obruten förpackning fram till inläggningen (se även fabrikantens anvisningar). Vid grundläggning med platta på mark avgår bjälklag med tillhörande prisavdrag. Väggar Korsknutsstomme av Norrlandsfura 58x136 mm. profilhyvlat timmer, uppmärkt och fullt färdigt för montering. Vindtät papp. Färdigkapade stående glidreglar 45x120 mm. Mineralullskiva 120 mm. Plastfolie 0,2 mm. Timmerpanel 22x136 mm i storstuga och loft. Till övriga rum 10 mm väggspånskiva. Till ej knuttimrade mellanväggar levereras reglar 45x45 mm och/eller 45x70 mm och 10 mm väggspånskiva på båda sidor. Ventilationsgaller till gavelspetsar. Yttertak Ramverkstakstolar, i kombination med limträåsar för röstat tak i storstugan. Råspont 21 mm. Strö- och bärläkt. Betongtaktegel (färg svart som standard), 2-kupigt ytbehandlat. Takkonstruktionen är beräknad för snözon 3. Vid större snölaster förstärks konstruktionen mot pristillägg. Innertak Mineralullsisolering 190 och 195 mm. Plastfolie 0,2 mm. Färdigkapad innertakpanel till storstuga och loft, fallande till sovrumsdel, av 15 mm profilhyvlad furu. Lister, foder, karmpåsalning mm Tredubbla vindbrädor av 22x145 mm till entre, tredubbla vindbrädor av 22x170 mm till hus. Hängbräda av 22x170 mm. Inklädnad takfot av 22x120 mm. Utvändiga foder 22x120 mm. Allmogegolvsockel 19x95 mm. Invändiga allmogefoder 21x75 mm. Taklist 22x45 mm. Karmpåsalning 34x110 mm i furu. Fönster och fönsterdörrar Övervåningens fönster inåtgående, undervåningens fönster delvis fasta, delvis öppningsbara. Glasade med 3-glas isolerrutor. Dopp-grundade. Trävita. Löstagbar spröjs. Komplett beslagning. Fönster- och dörrbleck. Överbleck till fönster på icke altanskyddade gavelväggar. Dörrar Entrédörr: Kvalitétsdörr med glas 9-20, obehandlad. Komplett beslagning inkl. låscylinder. Innerdörrar: Allmoge, obehandlade. Komplett beslagning. Brokvist, altan Bärlinor tryckimpregnerad 90x145 mm. Tryckimpregnerade åsar 45x145 mm. Brofas tryck-imp. 28x95 mm. Bärverk av 2+2 långa svarvade stolpar 155x155. Gavelspets brokvist av 22x136 mm timmerpanel på regelverk integrerat i gaveltakstolar. Räcken av 58x136 mm profilhyvlat timmer med överliggare 34x115 mm. 1 st. kort stolpe med kula i broräcke. Invändig trappa, Järvenhus Loftstege i klarlackad furu, modell Spar med tillhörande räcke och valvkanträcke. Talltoppen 90 och 100 levereras med L-trappa. Bastu Till hus med bastu ingår isolering 45 mm mineralullskiva i omslutande väggar. Plastfolie 0,20 mm och bastupanel 15 mm gran på väggar. 22 mm spånskivor till golv. 2 st bastulavar. Bastudörr med handtag. Plåtdetaljer, regnvattensystem Hängrännor, stuprör, vindskivebeslag, ränndalsplåt och fotplåt av plastbelagd stålplåt. Försäkring Fritidshusförsäkring, sk. leverantörsförsäkring ingår under 1 år från leveransdagen. Försäkringen gäller för brand och skada på byggnaden. Ritningar Till varje leverans ingår huvudritning, planritning, mått- och principritning för grund, monteringsritning och monteringsbeskrivning. För byggnadslovsansökan tillhandahålles huvudritning, teknisk beskrivning, situationsplan. Kunden tillhandahåller ansökningshandling och nybyggnadskarta. Ritningar för specialvarianter utföres mot pristillägg. Tillvalsmöjligheter som ej ingår i standardleveransen men som kan levereras mot prisjusteringar: Fönsterluckor obehandlade. Fönster kan levereras laserade, vita eller kulörfärgade. Köks-, badrums- och garderobsinredningar, vita varor. 10 mm spånskiva kan bytas mot 13 mm gipsskiva eller 22 mm timmerpanel. Betongtaktegel kan bytas mot plåttak. Extra isolering: vägg 45 mm och tak 70 mm. Övrigt El och VVS ingår ej i leveransen. Vid offertförfrågan uppge planerad typ av grund samt ev. golvvärme och golvbeklädnad. Vi förbehåller oss rätten till smärre avvikelser från handlingar beträffande konstruktioner och leveransutföranden, som kan anses ändamålsenliga, och som inte försämrar leverans eller färdig byggnad. 20

21 Talltoppen ,7 m Byggyta: 39,8 m 2 + brokvist 4,5 m 2 och altan under tak 11,3 m 2 Boyta: 38,4 m Talltoppen 40 Talltoppen ,7 m Byggyta: 45,3 m 2 + brokvist 4,5 m 2 och altan under tak 11,3 m 2 Boyta: 43,6 m Talltoppen

22 Talltoppen-serien Leveransbeskrivning se sid 20 22

23 Talltoppen ,3 m Byggyta: 50 m 2 + brokvist 4,5 m 2 + altan under tak 11,3 m 2 Boyta: 49,2 m Talltoppen 50 Tallberget ,3 m Byggyta: 55,2 m 2 + brokvist 4,5 m 2 + altan under tak 11,3 m 2 Boyta: 54,6 m Talltoppen

24 Talltoppen-serien Leveransbeskrivning se sid 20 24

25 Talltoppen Byggyta: 60,7 m 2 + brokvist 4,5 m 2 + altan under tak 11,3 m 2 Boyta: 61,7 m Talltoppen 60 Talltoppen Byggyta: 68,4 m 2 + brokvist 4,5 m 2 + altan under tak 11,3 m 2 Boyta: 70,7 m Talltoppen

26 Talltoppen-serien Leveransbeskrivning se sid Talltoppen

27 Talltoppen Byggyta: 90,1 m 2 + brokvist 4,5 m 2 + altan under tak 14,8 m 2 Boyta: 98,6 m Talltoppen Byggyta: 99,4 m 2 + brokvist 4,5 m 2 + altan under tak 14,8 m 2 Boyta: 110,4 m Talltoppen

28 Timrad tradition och innovation Företaget Jörnträ bygger på åtta decenniers erfarenhet av förädling av den unika västerbottniska träråvaran. En kunskap som hela tiden utvecklats för att möta nya behov och marknader. Idag finns våra timmerhus representerade både på europeiska kontinenten och i Japan. En betydelsefull del av framgången är också valet av kvalitetsmedvetna samarbetsparners. Till vänster ser du våra viktigaste leverantörer. SCA TIMBER. Munksunds sågverk Jörnträ AB, Storgatan 10, Jörn. Tel: Fax: e-post: info@jontra.se 28
