9

10

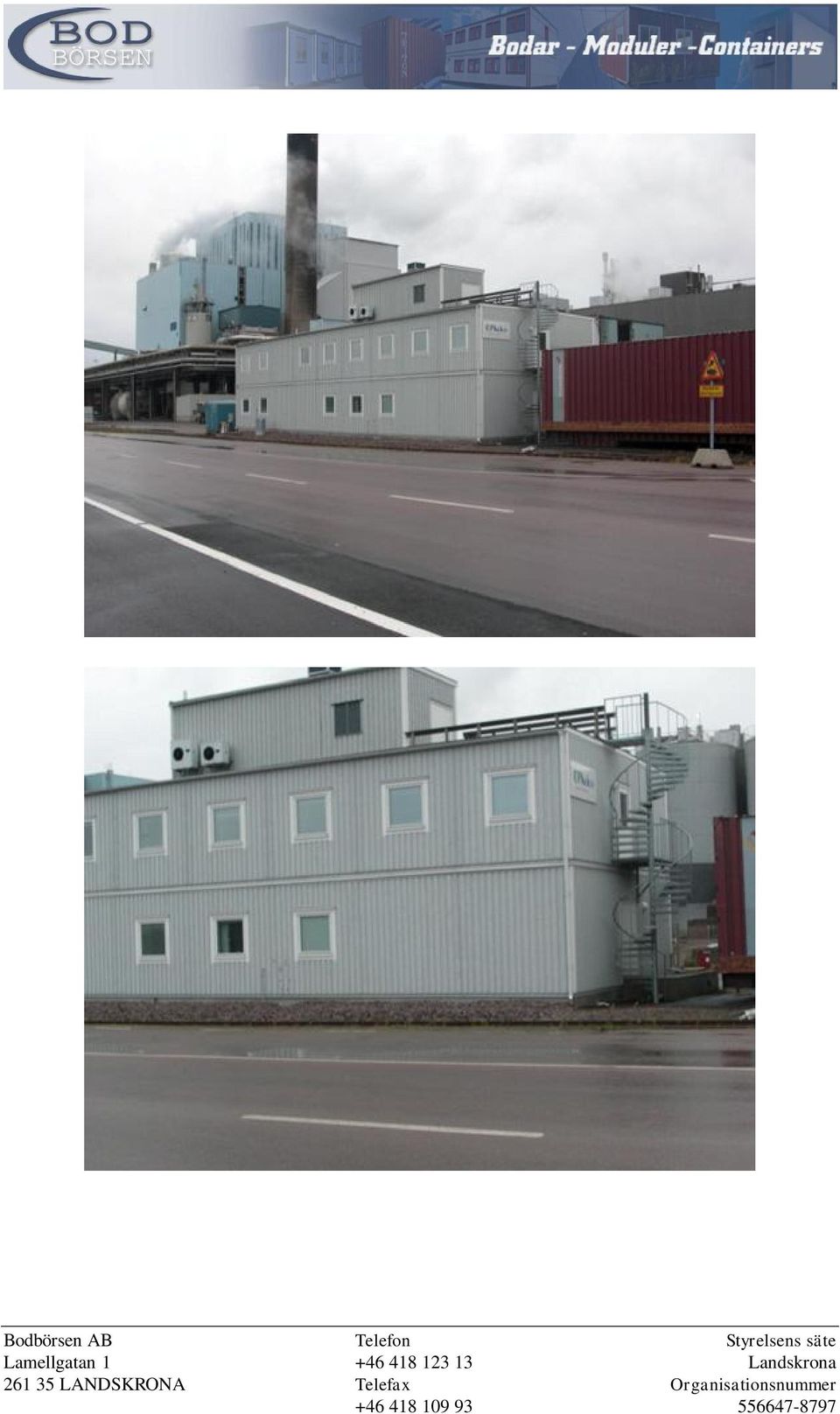

11 TEKNISK BESKRIVNING Objekt 2287 ALLMÄNT Byggnaden är tillverkad och monterad av volymelement enligt Moelven Byggmoduls system vilket innebär enkel demontage och flyttning samt enkel tillbyggnad. Måttuppgifter Bruttoyta: 513 m² Utvändigt mått: 27x9 m Antal volymelement: 19 st Invändig takhöjd: 2700 mm (i utrymmen med undertak för dolt montage med installationer är rumshöjden minst 2,2 m) GRUNDLÄGGNING Montering på av er färdigställd betongbalksgrund. Framdragning och anslutningar av VA och El utföres av beställaren i samråd med Bodbörsen AB. Utv trappor och ramper Utvändiga trappor av galvaniserat stål. Lastkaj av tryckimpregnerat trä. Bredd 1500mm. Skärmtak över entré och ingång till lager. KONSTRUKTION Golvbjälklag (ovanifrån) 22 mm golvspånskiva 45x220 mm c-c 600 mm golvregel 220 mm mineralull 12 mm fuktresistent spånskiva förstärkt golvbjälklag i lager (last 500 kg) Mellanbjälklag golv (ovanifrån) 22 mm golvspånskiva 95 mm mineralull (220 mm närmast ytterväggen) 45x220 mm c-c 600 mm golvregel 12 mm spånskiva 45 mm luftspalt 12 mm spånskiva 120 mm mineralull mm kantisolering 45x220 mm c-c 600 mm regel 13 mm gipsplank 2 lager gips i tak i lab + akustiktak typ Ecophone Focus Ned pendlat undertak i oljelab. Bodbörsen AB Telefon Styrelsens säte

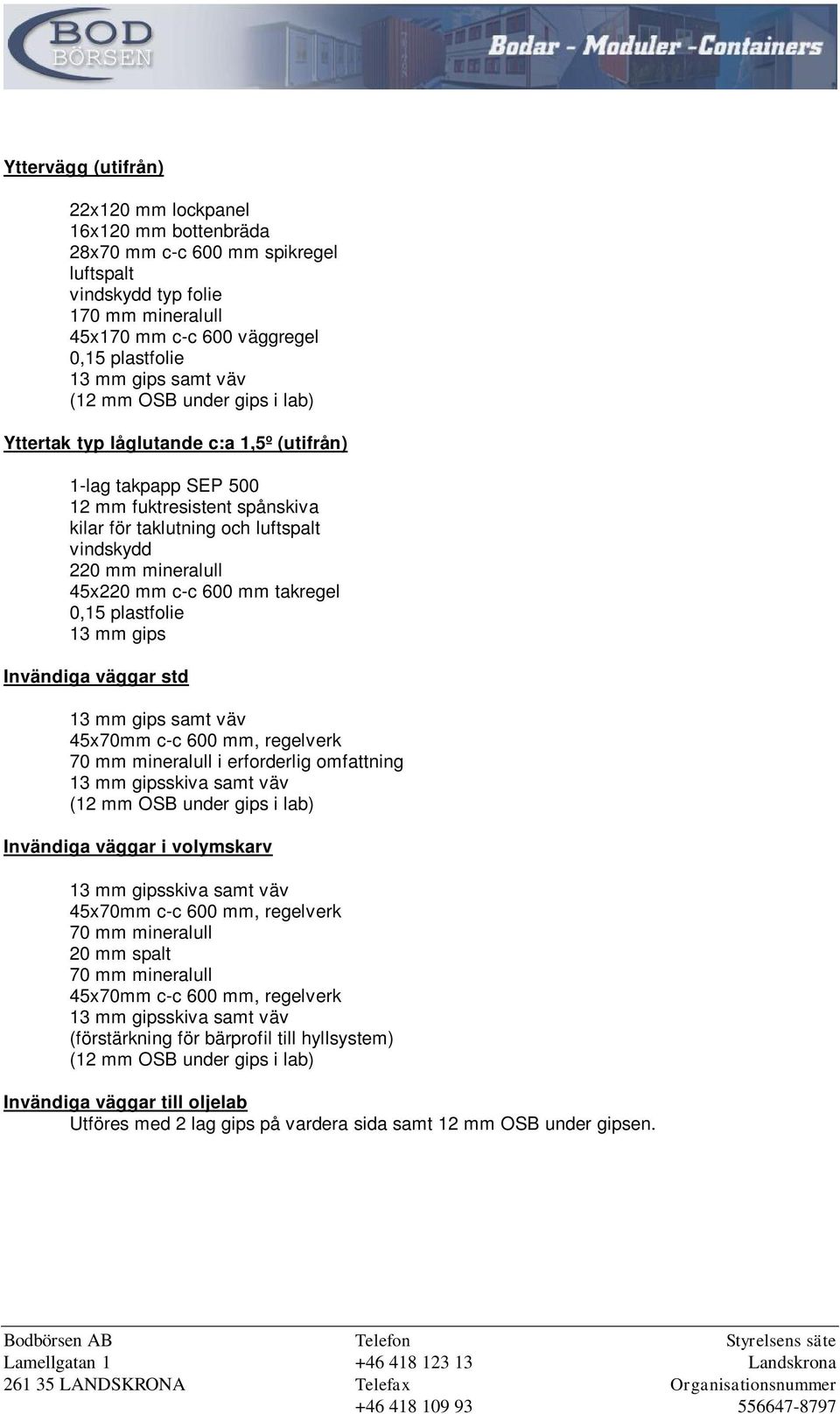

12 Yttervägg (utifrån) 22x120 mm lockpanel 16x120 mm bottenbräda 28x70 mm c-c 600 mm spikregel luftspalt vindskydd typ folie 170 mm mineralull 45x170 mm c-c 600 väggregel 0,15 plastfolie 13 mm gips samt väv (12 mm OSB under gips i lab) Yttertak typ låglutande c:a 1,5º (utifrån) 1-lag takpapp SEP mm fuktresistent spånskiva kilar för taklutning och luftspalt vindskydd 220 mm mineralull 45x220 mm c-c 600 mm takregel 0,15 plastfolie 13 mm gips Invändiga väggar std 13 mm gips samt väv 45x70mm c-c 600 mm, regelverk 70 mm mineralull i erforderlig omfattning 13 mm gipsskiva samt väv (12 mm OSB under gips i lab) Invändiga väggar i volymskarv 13 mm gipsskiva samt väv 45x70mm c-c 600 mm, regelverk 70 mm mineralull 20 mm spalt 70 mm mineralull 45x70mm c-c 600 mm, regelverk 13 mm gipsskiva samt väv (förstärkning för bärprofil till hyllsystem) (12 mm OSB under gips i lab) Invändiga väggar till oljelab Utföres med 2 lag gips på vardera sida samt 12 mm OSB under gipsen. Bodbörsen AB Telefon Styrelsens säte

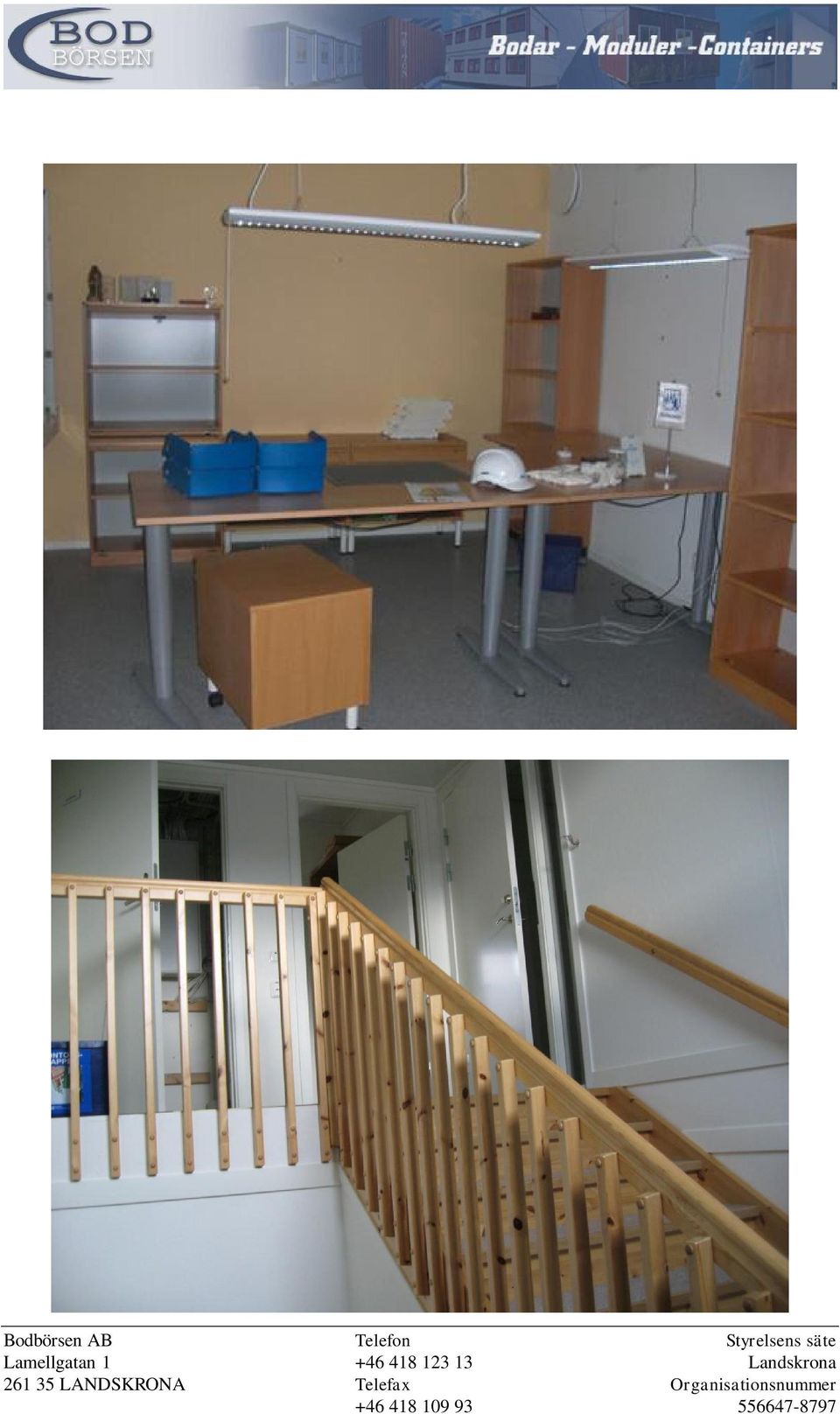

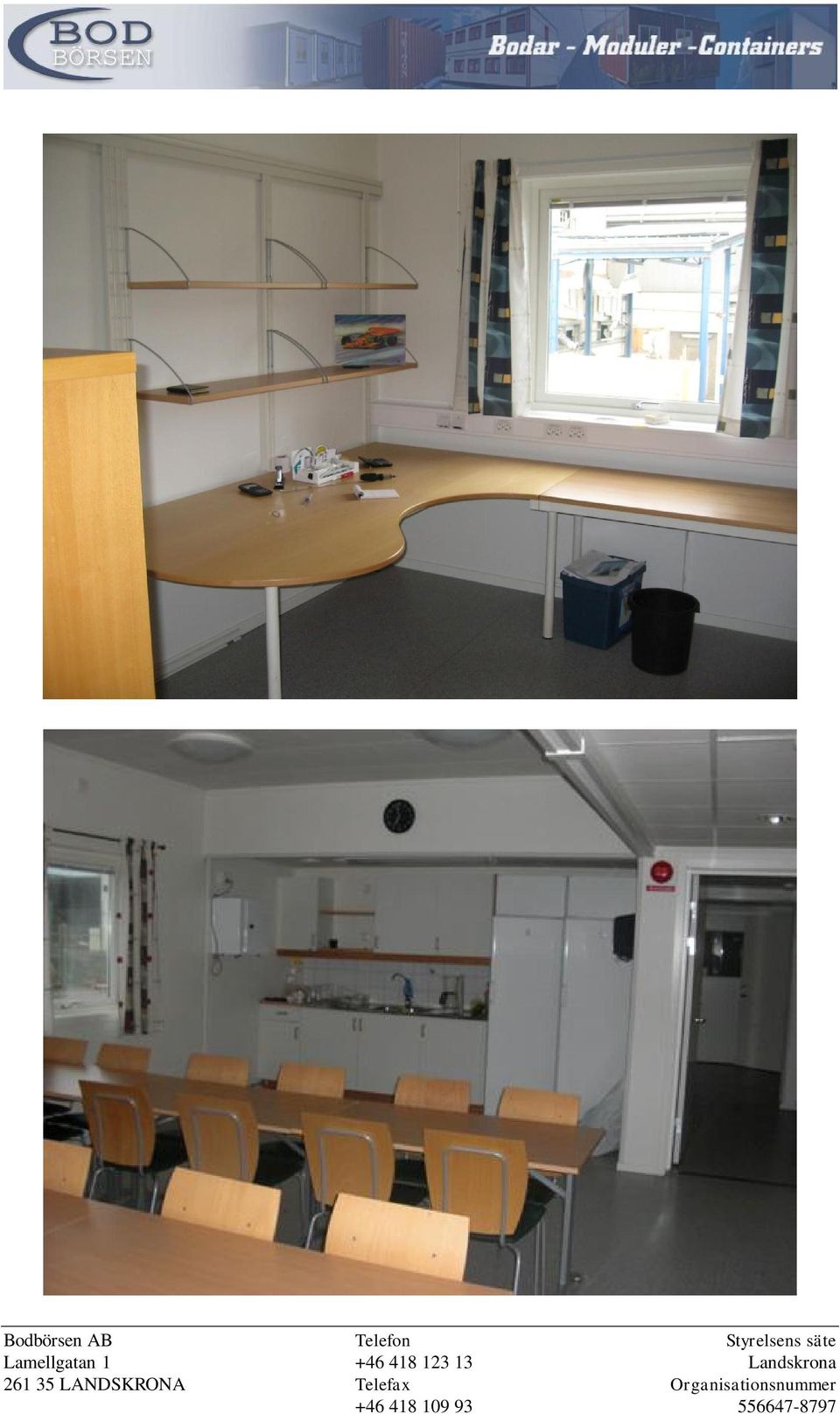

13 STOMKOMPLETTERINGAR Fönster Fabrikslackerad vit furu i båge och karm. Delvis fasta och delvis öppningsbara typ H-fönster. Glasade med gasfyllda 3-glas ES-super energiruta. Invändiga persienner och gardinbeslag. Ytterdörrar Entré ytterdörr av aluminium med glas och elslutsbleck. Utrymmningsdörrar av trä med glasuttag, utrymningstillbehör. Dörr till lager, ståldörr storlek 13x21. Försedd med låskista för cylinderlås exklusive cylinder och tillbehör. Innerdörrar Massivdörrar med vit karm och massivdörrblad. Ljudklass 35dB till konf.rum och lab. Försedd med låskista för cylinderlås exklusive cylinder och tillbehör. Dörrstorlek 10x21 till verksamhetsutrymmen och korridor. Dörr från korridor till lab plan 1 och korridordörrar plan 2 ska vara förberedda för elslutsbleck. Vitmålad dörrgarderob i kontor. Invändiga glaspartier Invändiga glaspartier med karm i vitt 35dB till konf.rum. Fast glasparti brevid korridordörrar i plan 2. Listverk 11x48 vitlackerad furu Inredning Inredning typ Marbodal Arkitekt vit i omfattning enligt ritning. Diskbänk, över och underskåp, kyl och sval 2 st micro. Undertak för dolt montage av installationer Akustikplattor typ Ecophone Gedina A monterat på nedpendlat bärverk i korridorer och oljelab. Akustiktak Akustiktak typ Ecophone Focus i konf.rum, matsal och lab. Utvändiga plåtdetaljer och takavvattning. Förzinkad plastmålad stålplåt vid våningsskarvar samt hängrännor och stuprör. Taksäkerhet och snörasskydd i normenlig omfattning. BEKLÄDNADER Utv målning 1-ggr behandling med linoljegrund Färdigstrykning med akrylatfärg. Golvbeläggning 2,0 mm typ Tarkett Eminent i alla utrymmen utom lab. Halksäker plastmatta typ Altro Nordic Safety i lab. Inv väggar Målad glasfiberväv. Bodbörsen AB Telefon Styrelsens säte

14 Stänkskydd av vitt kakel vid diskbänk och tvättställ. Inv tak Gipsplank. Aukustiktak typ Ecophone Focus. INSTALLATIONER El Elcentraler Sanitet Vatten Avlopp Ventilation 1 st elcentral per plan enligt ritning. Plats för data och korskoppling i förråd mot elcentral på plan 2. Kablage data-tele ingår i data nisch. 2 st dubbeluttag för normal kraft per kontor. Kall- och varmvattenledningar av tunnväggiga kopparrör. Synliga rör i WC etc. i förnicklat utförande. Varmvattenberedare 200 liter typ förrådsberedare i plan 1, 80 liters beredare i plan 2. Ballofix i erforderlig omfattning. Porslin i vitt typ IFÖ. Golvbrunnar och avloppsrör i PP. Syrafast i lab (separat system) Inom fläktrum installeras ett FTX aggregat med roterande värmeväxlare, eftervärmningsbatteri, kylbatteri typ dx samt integrerad styr- och övervakningsutrustning. 2 st kylmaskiner på yttertak. Tilluftskanaler inom kontorsbyggnaden isoleras för att minimera temperaturförluster vid kylbehov. Behandlad luftmängd ca.1300 l/s. Installerad kyleffekt 16kW (10+6). Rätt till ändringar förbehålles då modulerna är begagnade. Bodbörsen AB Telefon Styrelsens säte
