1 Datanät - koppar Installationsråd Materialval Systemval ISO Kommer att delas upp enligt följande: ISO Generella krav ISO Kontorsnät ISO Industrinät ISO Hemmanät ISO Datacenter Kategori 8 C8.1 är tillbakakompatibel mot RJ 45, C6A standarden. Klarar 30m och 2 kontakter C m ( specifierar inte en kontakt utan utgår från de idag godkända kontakterna GG45, ARJ45 och TERA). Kräver hybrida patchkablage 1

2 EN 50 xxx Ändring EN / Separationsavstånd Upp till 100A utan separationsavstånd PoE 2 laboratorier kommer att att göra tester för att se närmare på värmeutvecklingen Installation Headroom Den marginal vi har till standardens gränsvärden Produkternas inbyggda marginaler förbrukas lite vid varje hantering av produkterna Installationsregler Kabelfästen eller buntband ska hålla kabeln inte strypa den. 2

3 Installationsregler Drag och vridkrafter Kabel: Se leverantörens anvisningar Får ej vridas eller tvistas Undvik vassa kanter i kabeltrummor och stegar Halogenfri mantel skörare än PVC Installationsteknik Böjradie Minsta böjradie: Vid förläggning 8ggr kabelns ytterdiameter. Fast installerad 4ggr kabelns ytterdiameter. Installationsteknik Temperatur Temperatur vid inst. 0 till +50. Efter inst. 20 till +60 För låg temperatur ger ett skört plastmaterial isolering och mantel För hög temperatur gör att plastmaterialen åldras snabbare 3

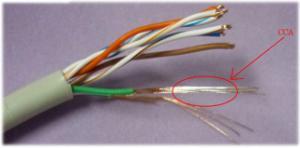

4 Jordning Vad gäller för datanät? Funktionsjord Både oskärmade och skärmade nät skall alltid jordas till central punkt för att ta bort störkällor (EMC) Jordning Vad gäller? Skyddsjord Skyddsjord är ett rent personskydd Utsatt del skall alltid skyddsjordas CCA? Copper Cladding Aluminium 4

5 Base T Classe F Cat 7 Classe FA 40 Giga / 100G Halogenfria kablar i datanäten De flesta kabeltillverkare har idag enbart halogenfritt mantelmaterial att erbjuda. Man tvingar bort PVC i sitt produktutbud Fördelar med halogenfri mantel Låg rökutveckling Inga korrosiva gaser Miljövänligt plastmaterial inga miljöfarliga tillsatser Protokoll / Kabelstandarder IEEE definierar protokoll 3-4 år före kabelstandarderna finns definierade. Mbits/s Ethernet 400gbps 1000 Base T Base T Cat 5 Classe D Cat 6 Cat 6 Classe E A Classe EA Cat 7 A Next Gen Base-T Cat 5 E Cat 6 Cat 6A Bygger vi för framtiden? Vad är det för prestanda på dagens datorer? Hastighet på nätverkskort? 1 Gigabit/S Vad är det för prestanda på ett Kategori 6 nät? Länk=100m 1 Gigabit/S Vad bör livslängden vara för ett datanät i en fastighet? år? 5

6 Fördelning av kategorier Kategorier/ Hastighet Kat 5e 1G Kat 6 1G Kat 6A 10G Kat 7A 40G Kategorier/ Installerade nät Kat 5e 11% Kat 6 76% UTP 63% STP 13% Kat 6A 10% Kat 7A 3% Dyrt att spara? Pris / Prestanda Kat 6A mycket för lite? Ladda ner 1 Gigabyte tar? ( bits) 80 sekunder (100Mbit/S) 8 sekunder (1000Mbit/S) 0,8 sekunder (10 Gigabit/S) Goda råd Tänk på leverantörens installationsregler för att inte försämra prestandan Installera den senaste tekniken Kat 6A enl Klass EA permanent link (Skärmat) Skall klara POE+ (IEC ) 15 års utökad garanti installerat av certifierade installatörer och dokumenterat med mätprotokoll. Produkter från en och samma systemleverantör Enligt Alem 09 Alla produkter skall vara 3:e parts certifierade. Produkterna skall vara miljöcertifierade enligt ISO Redovisat vid anbud 6
