1 Kabelkatalog

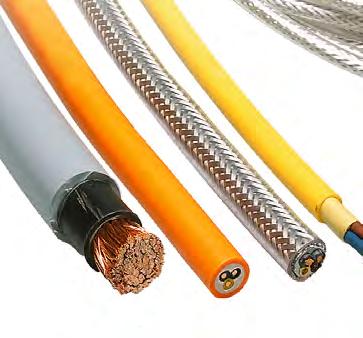

2 Hos Rutab finns ett unikt sortiment av maskinkabel. Här finns allt från standardkabel för styr- och maskin applikationer, till brand- och värmeresistenta kablar och extra slitstark kabel för gruv- och stålindustri etc. Kabel för alla applikationer För att underlätta inköp och hantering är många av våra kablar försedda med e-nuer. I Rutabs omfattande bassortiment finns också tillhörande förskruvningar, genomföringar och skyddsslang. Trångt, tufft eller tätt? Rutab har starkt fokus på att lösa de tekniska utmaningar du som kund ställs inför. Det kan gälla utryesbrist, särskilda krav på utseende, säkerhet eller tålighet. Om du inte hittar den perfekta produkten i bassortimentet kan Rutab ta fram en lösning för just din applikation. Alltid nära till hands Ett oplanerat driftstopp innebär stora kostnader oavsett vilken bransch du verkar inom. Hos Rutabs tekniska support får du snabb och kvalificerad hjälp att hitta rätt kabel för din applikation. Från Rutabs omfattande lager levereras standardkabel omgående till kunder över hela Norden. Rutab har ett väl upparbetat samarbete med europeiska kabeltillverkare, som säkerställer snabba leveranser för special produkter Rutab erbjuder Omfattande standardsortiment Specialanpassade lösningar Egen utveckling och produktion Snabba leveranser Kunnig teknisk support Läs mer om Rutabs sortiment och kompetens längst bak i katalogen!

3 Innehåll Släpkedjekabel Servo- och motorkabel Anslutnings- och kopplingskabel Häng-, flat- och trumkabel Gruvkabel Värmebeständig kabel Brandresistent kabel Elektronik- och instrumentkabel Busskabel Spiralkabel Halogenfri kabel EMC-kabel Teknisk information Styr- och maskinkabel

4

5 Kapitel 1 Styr- och maskinkabel 1 Novoflex N PVC-mantlad styrkabel 6-8 Novoflex NCY PVC-mantlad kopparskärmad (EMC) styrkabel 9-10 Novoflex Compact CY PVC-mantlad kopparskärmad (EMC) styrkabel 11 Novoflex NSY PVC-mantlad ståltrådsskärmad styrkabel Novoflex NCY-2 Plus Skärmad (EMC) UV-beständig motorkabel 0,6/1 kv 14 Novoflex NCY-2 Plus UV Skärmad (EMC) UV-beständig motorkabel 0,6/1 kv 15 Novoflex NCY-3 Plus UV Skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv 16 Novosafe NCH-3 Plus UV Halogenfri skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv 17 Novoflex B PVC-mantlad styrkabel med färgmärkta ledare Novoflex N-UV Flexibel UV-beständig styrkabel 20 Novoflex NCY-UV UV-beständig kopparskärmad (EMC) styrkabel 21 Novoflex N-PUR PUR-mantlad UV-beständig styrkabel Novoflex NCY-PUR PUR-mantlad UV-beständig kopparskärmad (EMC) styrkabel Novosafe NH Halogenfri styrkabel Novosafe NCH Halogenfri kopparskärmad (EMC) styrkabel Novosafe NH-UV UV-beständig halogenfri styr- och kraftkabel 0,6/1 kv Novosafe NCH-UV UV-beständig halogenfri EMC-anpassad styr- och kraftkabel 0,6/1 kv Novoflex HF-N Högflexibel PVC-mantlad släpkedjekabel Novoflex HF-NCY Högflexibel PVC-mantlad kopparskärmad (EMC) släpkedjekabel Novoflex SF-N-PUR Superflexibel PUR-mantlad släpkedjekabel Novoflex SF-NCY-PUR Superflexibel PUR-mantlad kopparskärmad (EMC) släpkedjekabel Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel Novoflex N-HAR H05VV5-F (RKKR) Harmoniserad PVC-mantlad styrkabel Novoflex NCY-HAR H05VVC4V5-K (RKFR) Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel Novoflex N-HAR H05VV5-F 4-N UL/CSA Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA Novoflex NCY-HAR H05VVC4V5-K 4-N UL/CSA Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA Novoflex N-UL (H)05VV5-F 2-N UL-CSA PVC-mantlad styrkabel UL/CSA 51 Novoflex NCY-UL (H) 05VVC4V5-K 2-N UL-CSA PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA 52 N-YY PVC-mantlad styr och kraftkabel för markförläggning 53 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

6 Novoflex N PVC-mantlad styrkabel av PVC av PVC Ledare av fintrådig blank koppar Oljeresistent Silikonfri Liten ytterdiameter Klarar torsion upp till 150 /m Ver 03/04/13 ² Godkännande VDE 0295, 0293 Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar PVC, svart med vit nuermärkning Skyddsledare Grön / Gul special PVC Färg på yttermantel Grå RAL x kabeldiametern 15 x kabeldiametern -40 C C -15 C C 4000 V Isolationsresistans 20 MOhm x km IEC (F2) ² N x 0,5 5,0 3,6 N G 0,5 13,5 27,2 N G 0,5 5,3 4,2 N G 0,5 14,3 30,1 E x 0,5 5,3 4,2 N G 0,5 14,6 31,4 N G 0,5 5,8 5,1 N G 0,5 14,5 31,9 N x 0,5 5,8 5,1 N G 0,5 15,1 34,3 N G 0,5 6,6 6,6 N G 0,5 16,2 41,6 N G 0,5 7,4 8,2 N G 0,5 16,8 41,8 N G 0,5 7,4 8,5 N G 0,5 16,8 42,4 N x 0,5 7,4 8,5 N G 0,5 17,4 45,7 N G 0,5 8,3 10,6 N G 0,5 17,9 48,7 N G 0,5 9,5 13,4 N G 0,5 19,5 57,1 N G 0,5 9,6 13,7 N G 0,5 21,2 68,2 N G 0,5 9,9 14,9 N G 0,5 25,2 91,9 N x 0,5 9,9 14,9 N G 0,5 29,0 113,5 E x 0,75 5,5 4,6 E G 0,75 5,8 5,4 E x 0,75 5,8 5,4 E G 0,75 6,6 7,0 N G 0,5 10,6 17,0 N G 0,5 11,2 18,8 N G 0,5 11,8 21,1 N G 0,5 12,9 25,1 6 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln användes som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar. Kan användas i torra och våta utryen.

7 Novoflex N PVC-mantlad styrkabel ² ² E x 0,75 6,6 7,0 N G 1,0 26,0 120,5 E G 0,75 7,5 8,9 N G 1,0 27,8 150,0 E x 0,75 7,5 8,9 N G 1,0 31,9 187,0 E x 1,5 6,6 7,0 E G 1,5 7,0 8,6 N x 1,5 7,0 8,6 E G 1,5 7,9 10,9 N x 1,5 7,9 10,9 E G 1,5 8,8 13,8 N x 1,5 8,8 13,8 E G 1,5 9,8 17,8 N x 1,5 9,8 17,8 N G 1,5 11,6 23,2 E G 0,75 8,1 11,0 E x 0,75 8,8 11,0 N G 0,75 9,8 15,2 N x 0,75 9,8 15,2 N G 0,75 10,7 17,7 N G 0,75 10,9 18,2 E G 0,75 11,2 19,9 N x 0,75 11,7 19,9 N G 0,75 12,3 22,9 E G 0,75 13,0 26,3 E G 0,75 13,6 29,5 N G 0,75 14,3 32,4 N G 0,75 14,3 33,0 E G 0,75 16,7 43,1 N G 0,75 17,9 50,8 E G 0,75 18,5 54,3 N G 0,75 19,2 59,8 N G 0,75 19,8 63,3 E G 0,75 21,4 67,0 N G 0,75 22,2 77,8 N G 0,75 23,5 89,5 N G 0,75 23,0 98,2 N G 0,75 27,3 117,6 N G 0,75 31,4 145,4 E x 1,0 5,8 5,3 N G 1,5 13,0 28,4 N G 1,5 13,2 29,2 E G 1,5 13,6 32,3 N x 1,5 13,6 32,3 E G 1,5 14,2 36,0 N G 1,5 15,1 40,6 E G 1,5 16,4 47,2 N G 1,5 17,2 52,1 N G 1,5 17,2 52,9 E G 1,5 19,4 63,7 N G 1,5 20,8 78,0 E G 1,5 21,6 83,5 N G 1,5 23,8 102,0 N G 1,5 25,8 120,1 N G 1,5 27,8 140,0 E G 1,0 6,3 6,7 N G 1,5 28,0 143,3 N x 1,0 6,3 6,7 N G 1,5 29,0 163,6 E G 1,0 6,9 8,1 N G 1,5 33,4 201,7 N x 1,0 6,9 8,1 N G 1,5 38,2 256,0 E G 1,0 7,8 10,3 N x 1,0 7,8 10,3 N x 2,5 8,3 11,2 12,6 E G 2,5 8,8 13,2 3 x 2,5 8,8 13,2 N G 1,0 8,7 E G 1,0 8,7 13,3 N N x 1,0 8,7 13,3 E G 2,5 9,8 17,2 N G 1,0 9,6 15,3 N x 2,5 9,8 17,2 N G 1,0 11,2 20,4 E G 2,5 11,0 21,6 N G 1,0 11,4 21,0 E G 2,5 11,9 27,2 8 G 2,5 13,5 33,3 44,1 E G 1,0 11,7 22,5 N N x 1,0 11,7 22,5 N G 2,5 16,1 27,6 E G 2,5 16,9 50,4 31,0 N G 2,5 17,7 56,2 E G 1,0 12,9 N G 1,0 13,6 E G 1,0 14,3 34,4 N G 2,5 19,6 70,4 N G 1,0 15,0 37,8 N G 2,5 21,2 80,7 N G 1,0 15,0 38,4 N G 2,5 21,2 81,9 E G 1,0 17,5 50,0 N G 2,5 24,0 101,4 N G 1,0 17,5 50,6 N G 2,5 27,3 133,5 E G 1,0 19,5 63,4 N G 2,5 28,3 148,1 N G 1,0 20,1 76,4 N G 2,5 29,3 157,8 77,0 N G 2,5 32,4 190,4 N G 1,0 21,4 E G 1,0 21,4 77,6 N G 1,0 23,2 91,0 N G 1,0 23,9 98,3 N G 1,0 24,6 105,2 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 1 7

8 Novoflex N PVC-mantlad styrkabel ² N G 2,5 34,4 221,2 N G 2,5 68,4 410,8 N x 4,0 10,1 17,4 N G 4,0 11,0 21,4 N G 4,0 12,6 29,2 N G 4,0 13,8 35,2 N G 4,0 15,0 44,5 N G 4,0 17,5 59,1 N G 4,0 23,5 82,0 N G 6,0 12,2 29,4 N G 6,0 14,0 38,9 N G 6,0 15,3 47,3 N G 6,0 17,3 62,5 N G 10,0 16,1 51,8 E G 10,0 17,6 64,7 N G 10,0 19,3 79,0 N G 10,0 25,2 124,5 N G 16,0 19,7 78,9 N G 16,0 21,6 99,1 N G 16,0 24,2 123,7 N G 16,0 29,3 176,8 Med färgmärkta ledare (Novoflex B) ² N G 25,0 24,0 133,9 N G 25,0 25,0 167,5 N G 25,0 27,5 210,0 N G 25,0 48,9 270,5 N G 35,0 29,0 180,0 N G 35,0 32,8 225,0 N G 35,0 36,8 283,5 N G 50,0 35,5 260,0 N G 50,0 38,9 320,0 N G 70,0 41,5 360,0 N G 70,0 44,7 460,0 N G 95,0 46,8 450,0 N G 95,0 46,0 590,0 N G 120,0 52,0 760,0 8 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

9 Novoflex NCY PVC-mantlad kopparskärmad (EMC) styrkabel 1 av PVC Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Ledare av fintrådig blank koppar EMC-anpassad Oljeresistent Silikonfri Godkännande VDE 0295, 0293 Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel PVC Skärm Fläta av förtent koppartråd PVC Färg på yttermantel Transparent 6 x kabeldiametern Ver 03/04/13 Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar. Kan användas i torra och våta utryen. ² 20 x kabeldiametern -40 C C -5 C C 4000 V IEC (F2) ² 8,7 N x 0,5 7,0 6,9 E x 0,75 7,6 N G 0,5 7,6 8,3 E G 0,75 8,0 9,4 N G 0,5 8,0 9,5 E G 0,75 8,5 11,9 15,7 N G 0,5 8,6 10,7 E G 0,75 9,3 N G 0,5 9,3 12,0 E G 0,75 9,9 18,2 N G 0,5 12,0 19,5 E G 0,75 12,8 28,3 N G 0,5 12,4 22,3 N G 0,75 13,8 34,5 N G 0,5 13,7 27,7 E G 0,75 14,9 40,0 N G 0,5 16,2 40,7 E G 0,75 17,6 51,5 34 G 0,75 19,8 70,1 85,4 N G 0,5 16,6 52,0 N N G 0,5 20,4 65,0 N G 0,75 21,2 N G 0,5 21,5 74,0 N G 0,75 26,8 95,4 N G 0,75 25,0 110,6 N G 0,75 28,2 151,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 9

10 Novoflex NCY PVC-mantlad kopparskärmad (EMC) styrkabel ² E x 1,0 8,0 9,7 Med färgmärkta ledare ² E G 1,0 8,3 13,2 E G 25,0 33,0 190,4 E G 1,0 9,0 15,2 N G 25,0 29,5 227,0 E G 1,0 9,6 17,3 E G 1,0 10,4 20,9 E G 1,0 13,4 32,2 N G 1,0 14,0 40,0 E G 1,0 15,4 47,1 E G 1,0 18,4 65,7 N G 1,0 20,7 82,2 N G 1,0 22,4 95,1 N G 1,0 24,5 112,2 N G 1,0 25,9 131,2 E x 1,5 8,6 13,0 E G 1,5 9,5 15,6 E G 1,5 10,4 17,2 E G 1,5 11,2 20,8 E G 1,5 12,3 24,4 E G 1,5 15,7 40,2 E G 1,5 18,5 60,0 E G 1,5 20,0 77,0 N G 1,5 25,2 99,2 N G 1,5 27,0 122,3 N G 1,5 29,5 144,5 N G 1,5 32,9 173,0 N x 2,5 10,0 18,0 E G 2,5 11,0 20,8 E G 2,5 12,2 22,5 E G 2,5 13,3 30,0 N G 2,5 14,3 36,2 N G 2,5 19,1 60,6 N G 2,5 22,4 99,5 N G 2,5 24,5 114,6 N G 2,5 30,0 139,9 E G 4,0 13,6 45,0 N G 4,0 15,3 48,0 N G 4,0 16,0 64,0 E G 6,0 16,0 61,1 N G 6,0 17,2 65,6 N G 6,0 18,7 91,0 E G 10,0 21,0 66,6 N G 10,0 23,5 91,5 N G 10,0 26,5 140,0 E G 16,0 23,5 117,9 N G 16,0 26,8 138,5 10 N G 35,0 35,0 201,0 N G 35,0 39,0 243,0 N G 50,0 40,0 287,0 N G 50,0 43,0 315,0 N G 70,0 45,0 388,0 N G 95,0 52,0 507,0 N G 120,0 57,0 643,0 N G 150,0 62,0 698,0 N G 185,0 64,5 850,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

11 Novoflex Compact CY PVC-mantlad kopparskärmad (EMC) styrkabel 1 av special PVC Skärm av förtent flätad koppartråd Foliebandage av PETP av special PVC Ledare av fintrådig blank koppar EMC-anpassad Liten ytterdiameter Oljeresistent Ver 03/04/13 Flexibel oljeresistent EMC-anpassad kabel. Den har även god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel. Kabeln har ingen innermantel vilket ger den en extra liten böjradie och mindre ytterdiameter än Novoflex NCY. Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar. Kan användas i torra och våta utryen. ² Godkännande VDE 0295, IEC Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage PETP-folie Skärm Flätad förtent koppar Special PVC Färg på yttermantel Grå RAL x kabeldiametern 20 x kabeldiametern -30 C C -5 C C 2000 V Isolationsresistans 20 Mohm x km vid +20 C IEC ² N x 0,75 6,2 5,9 E G 1,5 8,3 12,6 N G 0,75 6,2 6,6 N G 1,5 9,4 16,0 N G 0,75 6,7 7,7 N G 1,5 10,7 20,8 N G 0,75 7,4 9,3 N G 1,5 13,6 33,8 N G 0,75 8,6 13,0 N G 1,5 16,3 47,9 N G 0,75 10,7 20,2 N G 1,5 20,3 70,5 N G 0,75 12,8 29,2 N G 0,75 15,6 43,5 N G 2,5 9,9 16,7 N G 2,5 10,2 19,5 N x 1,0 6,7 6,5 N G 2,5 11,6 22,3 N G 1,0 7,0 8,0 N G 2,5 13,7 34,4 N G 1,0 7,1 9,8 N G 1,0 8,5 12,7 N G 1,0 9,7 15,8 N G 1,0 12,4 26,0 N G 1,0 14,5 38,0 N G 1,0 18,0 53,4 N x 1,5 7,3 8,8 N G 1,5 7,7 10,0 N G 4,0 12,9 31,0 N G 4,0 14,3 38,5 N G 6,0 14,7 41,5 N G 6,0 16,4 50,9 N G 10,0 17,5 70,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 11

12 Novoflex NSY PVC-mantlad ståltrådsskärmad styrkabel av PVC Skärm av förtent flätad ståltråd Innermantel av PVC av PVC Ledare av fintrådig blank koppar Oljeresistent Högt mekaniskt skydd Silikonfri Godkännande Skyddsledare Skärm Skärmens täckningsgrad Innermantel Färg på yttermantel Genomslagsspänning Isolationsresistans Ver 03/04/13 ² VDE 0295 Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar PVC, svart med vit nuermärkning Grön / Gul Fläta av förtent ståltråd Ca 80 % PVC PVC Transparent 6 x kabeldiametern 20 x kabeldiametern -30 C C -5 C C 3000 V >5000 V >20 Mohm x km IEC (F2) ² N x 0,5 7,0 8,0 E x 0,75 7,9 9,8 N G 0,5 7,5 9,2 E G 0,75 7,8 10,3 N G 0,5 7,9 10,2 E G 0,75 8,8 12,2 N G 0,5 8,7 11,9 E G 0,75 9,1 14,2 N G 0,5 10,0 15,7 E G 0,75 10,8 18,5 N G 0,5 11,6 20,5 N G 0,75 12,3 24,9 N G 0,5 11,6 21,8 N G 0,75 12,6 25,2 N G 0,5 12,0 24,2 E G 0,75 13,5 29,2 N G 0,5 13,5 34,0 E G 0,75 14,6 33,5 N G 0,5 15,2 37,0 E G 0,75 15,6 38,8 N G 0,5 16,4 40,6 N G 0,75 17,3 47,4 N G 0,5 16,5 43,9 E G 0,75 18,0 50,3 N G 0,5 17,9 50,0 N G 0,75 20,2 66,3 N G 0,5 19,0 56,5 N G 0,75 21,6 74,1 N G 0,5 20,7 69,0 N G 0,75 24,0 92,5 N G 0,5 23,1 84,3 N G 0,75 25,4 108,2 N G 0,5 25,7 105,0 12 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel oljeresistent kabel, har även god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad ståltråd, som ger ett högt mekaniskt skydd och avskärmar mot elektriska störningar. Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyloch ventilationsanläggningar samt i data- och signalanläggningar. Kan användas i torra och våta utryen.

13 Novoflex NSY PVC-mantlad ståltrådsskärmad styrkabel ² ² E x 1,0 8,4 11,2 N x 2,5 10,8 18,5 E G 1,0 9,0 13,2 E G 2,5 12,5 24,8 E G 1,0 9,2 14,3 E G 2,5 13,4 29,0 E G 1,0 10,1 16,6 E G 2,5 14,5 34,7 E G 1,0 12,0 22,7 N G 2,5 15,5 42,0 N G 1,0 13,6 27,7 N G 2,5 19,5 66,0 N G 1,0 14,4 29,5 N G 2,5 20,8 75,0 E G 1,0 14,8 34,0 N G 2,5 22,4 89,3 E G 1,0 16,2 42,0 N G 2,5 29,6 145,8 E G 1,0 17,8 50,0 N G 2,5 30,0 168,6 N G 1,0 18,3 53,2 N G 2,5 33,1 186,9 E G 1,0 20,8 66,4 N G 2,5 39,4 220,0 E G 1,0 23,0 84,5 N G 2,5 41,5 300,0 N G 1,0 23,0 85,7 N G 1,0 25,0 99,3 N G 1,0 25,4 111,2 N G 1,0 26,0 122,5 N G 1,0 27,2 130,6 N G 1,0 28,4 154,0 N G 1,0 30,9 175,0 N G 1,0 35,2 195,0 E x 1,5 9,1 12,9 E G 1,5 9,8 14,9 E G 1,5 10,8 18,5 N G 4,0 15,8 42,8 N G 4,0 17,0 50,4 N G 4,0 18,8 64,0 N G 6,0 18,0 57,1 N G 6,0 19,2 67,1 N G 6,0 21,4 84,5 N G 10,0 23,4 94,3 N G 10,0 25,0 106,5 N G 10,0 29,4 155,1 E G 1,5 11,2 20,5 N G 16,0 26,7 136,0 E G 1,5 13,2 28,5 N G 16,0 30,6 174,0 N G 16,0 33,0 216,6 N G 1,5 14,6 34,0 N G 1,5 15,2 34,7 N G 1,5 16,5 41,8 E G 1,5 16,5 44,4 N G 1,5 17,6 53,3 E G 1,5 19,8 59,3 E G 1,5 22,3 78,1 N G 1,5 25,1 101,5 N G 1,5 26,0 112,4 N G 1,5 29,0 140,1 N G 1,5 30,2 158,3 N G 1,5 31,8 181,0 N G 1,5 36,4 231,6 N G 1,5 41,4 290,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

14 Novoflex NCY-2 Plus Skärmad (EMC) motorkabel 0,6/1 kv av PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av PE Ledare av fintrådig blank koppar Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Godkännande Ledarfärg Skärm Färg på yttermantel Ver 03/04/13 ² 5 x kabeldiameter vid ytterdiameter <12 7,5 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <12 15 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 2500 V IEC (F2) E G 1,5 10,6 23,0 E G 2,5 12,3 30,0 E G 4,0 14,6 48,5 E G 6,0 16,4 63,0 E G 10,0 20,1 86,0 E G 16,0 23,4 129,0 E G 25,0 27,0 186,0 E G 35,0 32,7 261,0 E G 50,0 36,1 295,0 E G 70,0 42,3 395,0 E G 95,0 47,7 530,0 E G 120,0 51,9 660,0 E G 150,0 57,5 704,0 N G 185,0 61,1 838,0 N G 240,0 69,3 1216,5 14 VDE 0295, 0250, IEC EN /1000 V Fintrådig blank koppar PE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta PVC Transparent Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomformare och motor. Den dubbla skärmen ger ett mycket bra EMC-skydd. Kabeln är lämplig för både torra och våta utrye.

15 Novoflex NCY-2 Plus UV Skärmad (EMC) UV-beständig motorkabel 0,6/1 kv 1 av PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av PE Ledare av fintrådig blank koppar Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomformare och motor. Den dubbla skärmen ger ett mycket bra EMC-skydd. Kabeln har svart UV-beständig mantel och är lämplig för förläggning utomhus och i både torra och våta utrye. Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad UV-beständig Godkännande Ledarfärg Skärm Färg på yttermantel Ver 03/04/13 ² VDE 0295, 0250, IEC EN /1000 V Fintrådig blank koppar PE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta PVC Svart 5 x kabeldiameter vid ytterdiameter <12 7,5 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <12 15 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 2500 V IEC (F2) N G 1,5 10,6 23,0 N G 2,5 12,3 30,0 N G 4,0 14,6 48,5 N G 6,0 16,4 63,0 N G 10,0 20,1 86,0 N G 16,0 23,4 129,0 N G 25,0 27,0 186,0 N G 35,0 32,7 261,0 N G 50,0 36,1 295,0 N G 70,0 42,3 395,0 N G 95,0 47,7 530,0 N G 120,0 51,9 660,0 N G 150,0 57,5 704,0 N G 185,0 61,1 838,0 N G 240,0 69,3 1216,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 15

16 Novoflex NCY-3 Plus UV Skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv av svart PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av XLPE Ledare av fintrådig blank koppar Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Splittrad (syetrisk) jordledare UV-beständig Drifttemperatur upp till +90 C Godkännande Ledarfärg Skärm Färg på yttermantel Ver 03/04/13 Ledartemperatur ² E x 1,5 + 3 G 0,25 11,0 20,9 E x 2,5 + 3 G 0,5 12,5 22,0 E x 4,0 + 3 G 0,75 14,0 32,0 E x 6,0 + 3 G 1,0 15,0 42,0 E x 10,0 + 3 G 1,5 17,0 63,9 E x 16,0 + 3 G 2,5 20,0 84,9 E x 25,0 + 3 G 4,0 24,0 140,0 E x 35,0 + 3 G 6,0 26,5 171,8 E x 50,0 + 3 G 10,0 30,5 234,0 E x 70,0 + 3 G 10,0 35,2 317,3 E x 95,0 + 3 G 16,0 39,5 416,2 E x 120,0 + 3 G 16,0 42,5 525,3 N x 150,0 + 3 G 25,0 48,6 643,0 N x 185,0 + 3 G 35,0 54,5 834,0 N x 240,0 + 3 G 50,0 60,5 1225,0 16 VDE 0295, IEC cl 5 SSEN /1000 V Fintrådig blank koppar XLPE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta PVC Svart 5 x kabeldiameter vid ytterdiameter <12 7,5 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <12 15 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20-40 C C +5 C C 4000 V +90 C IEC (F2) Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomriktare och motor. Jorden är delad och ligger syetriskt i kabeln för ökat EMC-skydd. Den dubbla skärmen tillsaans med den delade jorden ger ett optimalt EMC-skydd. Den symetrika jorden reducerar även lagerströarna i motorn vilket bidrar till lägre underhållskostnader och längre livslängd på motorn. Kabeln har svart UV-beständig mantel och är lämplig för förläggning både utomhus och inomhus i torra och våta utryen.

17 Novosafe NCH-3 Plus UV Halogenfri skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv 1 av svart halogenfri specialblandning Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av XLPE Ledare av mångtrådig blank koppar Flexibel halogenfri dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomriktare och motor. Jorden är delad och ligger syetriskt i kabeln för ökat EMC-skydd. Den dubbla skärmen tillsaans med den delade jorden ger ett optimalt EMC-skydd. Den syetriska jorden reducerar även lagerströarna i motorn vilket bidrar till lägre underhållskostnader och längre livslängd på motorn. Kabeln har svart UV-beständig mantel och är lämplig för förläggning både utomhus och inomhus i torra och våta utryen. Halogenfri Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Splittrad jordledare UV-beständig Drifttemperatur upp till +90 C Syetrisk ² Godkännande Ledarfärg Skärm Färg på yttermantel Ledartemperatur IEC 60228, 0295, 0250, 0207 SS EN /1000 V Mångtrådig blank koppar kl 5 XLPE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta Halogenfri specialblandning Svart 7,5 x kabeldiameter vid ytterdiameter <20 10 x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <20 15 x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 4000 V +90 C IEC ,-3 (F4) N x 1,5 + 3 G 0,25 10,5 20,9 N x 2,5 + 3 G 0,5 11,5 22,0 N x 4,0 + 3 G 0,75 12,1 32,0 N x 6,0 + 3 G 1,0 14,2 42,0 N x 10,0 + 3 G 1,5 16,2 63,9 N x 16,0 + 3 G 2,5 18,5 84,9 N x 25,0 + 3 G 4,0 22,8 140,0 N x 35,0 + 3 G 6,0 25,2 171,8 N x 50,0 + 3 G 10,0 29,2 234,0 N x 70,0 + 3 G 10,0 34,0 317,3 N x 95,0 + 3 G 16,0 38,0 416,2 N x 120,0 + 3 G 16,0 41,1 525,3 N x 150,0 + 3 G 25,0 47,0 643,0 N x 185,0 + 3 G 35,0 52,0 834,0 N x 240,0 + 3 G 50,0 58,5 1225,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 17

18 Novoflex B PVC-mantlad styrkabel med färgmärkta ledare av special PVC av special PVC Ledare av fintrådig blank koppar Oljeresistent Silikonfri Färgmärkta ledare Ver 03/04/13 ² Godkännande VDE 0295, IEC Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar Special PVC Ledarfärg Svart med vit nuermärkning 5 färgmärkta ledare VDE Skyddsledare Grön / Gul Special PVC Färg på yttermantel Grå RAL x kabeldiametern 15 x kabeldiametern -30 C C -5 C C 4000 V Isolationsresistans 20 Mohm x km vid +20 C IEC ² N x 0,5 4,9 3,8 N G 1,0 7,3 12,3 N G 0,5 5,2 4,7 N G 1,0 8,3 14,9 N G 0,5 5,7 5,8 N G 1,0 10,7 26,0 N G 0,5 6,0 7,5 N G 1,0 12,8 35,0 N G 1,0 14,7 47,0 N G 0,5 7,0 9,3 N G 0,5 9,0 15,0 E x 0,75 5,5 4,3 E x 1,5 6,6 10,0 E G 1,5 6,8 11,0 E G 0,75 5,7 6,1 E G 1,5 7,4 12,5 E G 0,75 6,2 7,5 E G 1,5 8,3 14,5 E G 0,75 6,9 10,0 E G 1,5 9,1 19,5 E G 0,75 7,6 12,5 E G 1,5 12,3 31,0 E G 0,75 10,1 21,0 E G 1,5 14,7 42,0 E G 0,75 12,0 27,0 E G 1,5 17,2 60,0 E G 0,75 14,1 37,0 N x 1,0 5,8 5,7 N x 2,5 7,7 12,1 N G 2,5 8,3 17,0 N G 1,0 6,3 8,0 N G 2,5 9,1 18,0 N G 1,0 6,7 10,6 N G 2,5 10,2 19,0 18 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar. Kan användas i torra och våta utryen.

19 Novoflex B PVC-mantlad styrkabel med färgmärkta ledare ² N G 4,0 11,0 27,0 N G 4,0 12,3 30,0 N G 6,0 13,1 33,0 N G 6,0 14,4 43,0 N G 10,0 16,5 66,0 N G 10,0 18,3 80,0 N G 16,0 19,1 105,0 N G 16,0 21,5 130,0 N G 25,0 23,8 155,0 N G 25,0 26,7 195,0 N G 35,0 28,3 205,0 N G 35,0 32,0 263,5 N G 50,0 34,0 280,0 N G 50,0 37,5 325,0 N G 70,0 39,6 395,0 N G 95,0 46,0 538,0 N G 120,0 52,0 650,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

20 Novoflex N-UV Flexibel UV-beständig styrkabel av special PVC av PVC Ledare av fintrådig blank koppar UV- och väderbeständig Olje- och kemiskt beständig Ver 03/04/13 ² Godkännande Skyddsledare Färg på yttermantel Isolationsresistans VDE 0295 Uppfyller svensk standard SS EN ,6/1 kv Fintrådig blank koppar Special PVC, svart med vit nuermärkning Grön / Gul Special PVC Svart Flexibel olje-, fett- och bensinbeständig styrkabel i UV- och väderbeständigt utförande. Kabeln används som styr- och manöverkabel på maskiner och i signalanläggningar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en slittålig kabel med liten böjradie och hög elasticitet. Kabeln klarar mekanisk belastning och kan användas både inne och utomhus vid beaktan av temperaturområde. 7,5 x kabeldiametern 20 x kabeldiametern -30 C C -5 C C 3500 V 20 MOhm x km IEC (F2) ² E x 0,75 7,5 9,5 E x 1,5 8,9 9,0 E G 0,75 8,0 10,5 E G 1,5 9,7 11,0 E G 0,75 8,7 12,5 E G 1,5 10,4 14,0 E G 0,75 9,5 13,5 E G 1,5 11,5 16,0 E G 0,75 10,3 16,0 E G 1,5 13,5 22,0 E G 0,75 13,0 25,0 E G 1,5 16,5 32,0 E G 0,75 15,6 35,5 E G 1,5 19,5 51,0 E G 0,75 18,9 48,0 E G 1,5 23,4 72,0 E x 1,0 8,2 7,5 E G 2,5 10,4 25,5 E G 1,0 8,6 8,5 E G 2,5 11,5 30,7 E G 1,0 9,4 10,0 E G 2,5 12,8 36,0 E G 1,0 10,4 12,5 E G 2,5 15,2 60,0 E G 1,0 12,1 17,0 E G 1,0 14,5 28,5 N G 1,0 17,2 40,0 N G 1,0 20,8 56,0 20 N G 4,0 14,0 30,0 N G 4,0 15,3 40,0 N G 6,0 15,7 41,5 N G 6,0 17,9 63,0 N G 10,0 19,5 78,0 N G 10,0 23,0 94,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

21 Novoflex NCY-UV UV-beständig kopparskärmad (EMC) styrkabel 1 av svart PVC Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Ledare av fintrådig blank koppar Ver 03/04/13 Flexibel oljebeständig kabel med god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar. Kabeln kan användas både inne och utomhus vid beaktan av temperaturområde. UV beständig EMC-anpassad Oljebeständig ² kg /100 m Godkännande VDE 0295, IEC Uppfyller svensk och europeisk standard enl. SS EN ,6/1 kv Fintrådig blank koppar PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel PVC Skärm Fläta av förtent koppartråd PVC Färg på yttermantel Svart 20 x kabeldiametern -30 C C -5 C C 4000 V IEC (F2) ² kg /100 m E x 0,75 10,5 18,3 E x 1,5 11,8 24,3 E G 0,75 10,9 21,0 E G 1,5 12,3 27,3 E G 0,75 11,4 23,8 E G 1,5 13,0 29,0 E G 0,75 12,1 27,2 E G 1,5 13,9 35,2 44,8 E G 0,75 12,9 31,5 E G 1,5 15,0 E G 0,75 15,8 46,4 E G 1,5 18,7 69,0 E G 0,75 18,0 61,6 E G 1,5 21,8 93,8 E x 1,0 10,8 19,8 E G 1,5 25,1 118 E G 1,0 11,2 22,8 E G 2,5 13,5 35,4 E G 1,0 11,8 26,1 E G 2,5 14,6 41,3 E G 1,0 12,6 30,0 E G 2,5 15,7 51,5 E G 1,0 13,3 33,5 E G 1,0 16,4 52,2 N G 4,0 16,2 58,7 E G 1,0 18,7 68,7 N G 6,0 17,7 71,5 N G 10,0 21,7 118,8 N G 16,0 24,3 165,6 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 21

22 Novoflex N-PUR PUR-mantlad UV-beständig styrkabel av PUR av PVC Ledare av fintrådig blank koppar UV- och väderbeständig Olje- och kemiskt beständig Hög slaghållfasthet Slitstark Ver 03/04/13 ² Godkännande VDE 0295 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Olje- och UV beständig PUR Färg på yttermantel Grå RAL x kabeldiametern 20 x kabeldiametern -40 C C -5 C C 3000 V IEC (F2) ² N x 0,5 4,8 3,8 E G 0,75 9,9 21,0 N G 0,5 5,1 4,7 E G 0,75 11,7 27,0 N G 0,5 5,7 5,8 E G 0,75 14,2 37,0 N G 0,5 6,2 7,5 N G 0,75 15,9 51,2 N G 0,75 18,0 58,0 N G 0,5 6,7 9,3 N G 0,5 8,9 15,0 N G 0,5 10,5 21,6 N G 0,5 12,4 25,7 N G 0,5 14,5 39,8 N G 0,5 16,5 47,1 E x 0,75 5,4 4,3 E x 1,0 5,7 5,7 E G 1,0 6,0 8,0 E G 1,0 6,5 10,6 E G 1,0 7,1 12,3 E G 1,0 8,0 14,9 N G 1,0 10,2 22,0 E G 0,75 5,7 6,1 E G 1,0 10,5 26,0 E G 0,75 6,2 7,5 E G 1,0 12,7 35,0 E G 0,75 6,7 10,0 E G 1,0 14,7 47,0 E G 0,75 7,3 12,5 N G 1,0 17,1 60,0 N G 0,75 9,6 17,2 N G 1,0 20,0 69,9 22 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel olje-, fett- och bensinbeständig styrkabel i UV- och väderbeständigt utförande. Kabeln används som styr- och manöverkabel på maskiner och i signalanläggningar. Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en slittålig kabel med liten böjradie och hög elasticitet. Kabeln klarar mekanisk belastning och kan användas både inne och utomhus vid beaktan av temperaturområde.

23 Novoflex N-PUR PUR-mantlad UV-beständig styrkabel ² ² E x 1,5 6,3 10,0 N G 4,0 10,8 27,0 E G 1,5 6,7 11,0 N G 4,0 12,1 30,0 E G 1,5 7,2 12,5 N G 4,0 13,4 41,0 E G 1,5 8,1 14,5 E G 1,5 8,9 19,6 E G 1,5 12,0 31,0 E G 1,5 14,4 42,0 E G 1,5 16,9 60,0 N G 1,5 19,4 73,0 N G 1,5 21,4 89,5 N G 2,5 8,1 17,0 E G 2,5 8,1 17,0 E G 2,5 8,9 18,0 N G 2,5 11,1 28,0 12 G 2,5 14,8 51,0 25 G 2,5 24,5 125,0 4 G 6,0 13,0 33,0 5 G 6,0 14,5 43,0 N G 6,0 16,0 60,0 N G 10,0 16,2 75,0 N G 10,0 18,1 93,0 N G 10,0 20,0 110,5 N G 16,0 18,8 105,0 N N N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

24 Novoflex NCY-PUR PUR-mantlad UV-beständig kopparskärmad (EMC) styrkabel av PUR Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Ledare av fintrådig blank koppar UV- och väderbeständig EMC-anpassad Mycket hög olje- och kemikaliebeständighet Hög slaghållfasthet Slitstark Ver 03/04/13 ² Godkännande VDE 0295 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Skärm Förtent flätad koppartråd Olje- och UV beständig PUR Färg på yttermantel Grå RAL x kabeldiametern 12 x kabeldiametern -40 C C -5C C 3000 V IEC (F2) ² E x 0,75 7,5 8,7 E x 1,5 8,5 11,7 E G 0,75 8,0 10,0 E G 1,5 9,0 13,6 E G 0,75 8,5 11,6 E G 1,5 9,7 16,4 E G 0,75 9,0 13,0 E G 1,5 10,5 18,9 E G 0,75 9,7 16,3 E G 1,5 11,5 23,9 E G 1,5 15,0 39,5 E G 0,75 12,3 24,5 E G 0,75 14,7 35,5 E G 1,5 17,3 53,8 E G 0,75 16,6 46,5 E G 1,5 20,1 74,3 E x 1,0 8,0 9,8 E G 2,5 11,5 23,5 E G 1,0 8,3 11,1 E G 2,5 12,7 28,3 E G 1,0 8,8 13,0 E G 1,0 9,5 15,3 E G 1,0 10,5 18,5 E G 1,0 13,5 30,8 E G 1,0 15,6 41,8 E G 1,0 17,5 54,2 24 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel olje-, fett- och bensinbeständig styrkabel i UV- och väderbeständigt utförande. Kabeln används som styr- och manöverkabel på maskiner och i signalanläggningar. Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en slittålig kabel med liten böjradie och hög elasticitet. Kabeln klarar mekanisk belastning och kan användas både inne och utomhus vid beaktan av temperaturområde. Kabeln är försedd med en skärm av koppartråd, varför den är lämplig att använda i miljöer där elektromagnetiska störningar kan uppträda (EMC).

25 Novosafe NH Halogenfri styrkabel 1 av halogenfri specialblandning av halogenfri specialblandning Halogenfri flexibel styr- och maskinkabel. Kabeln är resistent mot oljor och har även god beständighet mot kemikalier och lutar. Den fintrådiga uppbyggnaden i kombination med den mjuka manteln ger en elastisk kabel med liten böjradie. Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar, i data- och signalanläggningar. Kan användas i torra och våta utryen. Kabeln är speciellt lämplig i installationer där hög säkerhet fordras. Kabeln är svårantänd, flamhäande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. Kabeln är miljövänlig och kan återvinnas helt. Halogenfri Flahäande Självslocknande Miljövänlig Återvinningsbar Silikonfri Ver 03/04/13 Ledare av fintrådig blank koppar ² Godkännande VDE 0295 Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar Halogenfri specialblandning, svart, med vit nuermärkning, areor över 35 2 har färgmärkta ledare Skyddsledare Grön / Gul Halogenfri specialblandning Färg på yttermantel Grå RAL x kabeldiametern 15 x kabeldiametern -40 C C -15 C C 4000 V Halogen och brand- IEC och IEC gasnorm IEC , kat C (F4C) ² N x 0,5 4,8 4,0 E x 0,75 5,4 4,3 N G 0,5 5,1 4,7 E G 0,75 5,7 6,1 N x 0,5 5,1 4,7 E x 0,75 5,7 6,1 N G 0,5 5,7 5,7 E G 0,75 6,5 7,5 N x 0,5 5,7 5,7 E x 0,75 6,5 7,5 N G 0,5 6,2 6,6 E G 0,75 6,8 10,0 N G 0,5 6,8 8,5 N x 0,75 6,8 10,0 N G 0,5 7,5 11,0 E G 0,75 7,5 12,5 N G 0,5 8,6 14,2 N x 0,75 7,5 12,5 8 G 0,75 8,0 14,0 N G 0,5 8,9 13,3 N N G 0,5 10,2 19,8 N G 0,75 9,0 17,2 N G 0,5 10,5 21,6 E G 0,75 9,9 21,0 N G 0,5 11,0 23,1 N G 0,75 11,0 25,3 N G 0,5 12,6 25,7 E G 0,75 11,7 27,0 N G 0,5 14,5 39,8 N G 0,75 12,5 31,0 N G 0,5 16,0 47,1 E G 0,75 14,2 37,0 N G 0,5 18,0 51,0 E G 0,75 15,9 51,2 N G 0,5 19,5 67,0 N G 0,75 17,8 59,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 25

26 Novosafe NH Halogenfri styrkabel ² ² N G 0,75 19,1 64,0 N x 4,0 9,5 19,0 N G 0,75 20,5 77,5 N G 4,0 9,9 24,0 E x 1,0 5,7 5,7 N G 4,0 10,8 27,0 N G 4,0 12,1 30,0 N G 4,0 13,4 41,0 E G 1,0 6,0 8,0 N x 1,0 6,0 8,0 E G 1,0 6,7 10,6 N x 6,0 11,2 25,0 N x 1,0 6,7 10,6 N G 6,0 11,7 38,0 E G 1,0 7,3 12,3 E G 6,0 13,0 33,0 E G 1,0 8,2 14,9 N G 6,0 14,5 43,0 N G 6,0 16,0 60,0 N G 1,0 8,8 17,5 N G 1,0 10,2 22,0 E G 1,0 10,5 26,0 N G 1,0 12,0 32,0 E G 1,0 12,7 35,0 N G 1,0 13,5 37,0 E G 1,0 14,7 47,0 N G 1,0 17,1 60,0 N G 1,0 18,9 72,0 N G 1,0 20,6 92,6 E x 1,5 6,3 10,0 E G 1,5 6,8 11,0 E G 10,0 16,7 75,0 N G 10,0 18,1 93,0 N G 10,0 20,0 110,5 E G 16,0 18,8 105,0 N G 16,0 21,2 130,0 N G 16,0 23,4 180,0 N G 25,0 22,5 123,0 N G 25,0 23,5 162,0 N G 25,0 26,4 203,0 N x 1,5 6,8 11,0 N G 35,0 25,5 163,0 E G 1,5 7,4 12,5 N G 35,0 26,8 217,0 N G 35,0 30,1 273,0 E G 1,5 8,4 14,5 E G 1,5 9,0 19,5 N G 1,5 10,0 21,5 N G 50,0 30,0 265,0 N G 1,5 11,6 25,8 N G 50,0 32,4 303,0 N G 50,0 38,0 405,0 E G 1,5 12,0 31,0 N G 1,5 13,8 39,0 E G 1,5 14,4 42,0 N G 1,5 15,0 48,9 E G 1,5 16,9 60,0 N G 70,0 33,7 328,0 N G 70,0 37,4 420,0 N G 70,0 42,0 562,0 N G 1,5 19,4 73,0 N G 95,0 40,5 480,0 N G 1,5 21,3 90,0 N G 95,0 45,5 570,0 N x 2,5 7,7 12,1 N G 95,0 51,0 715,0 E G 2,5 8,4 17,0 N G 120,0 44,0 540,0 E G 2,5 9,2 18,0 N G 120,0 49,0 720,0 E G 2,5 10,2 19,0 N G 2,5 11,3 28,0 N G 2,5 14,8 51,0 N G 2,5 18,0 87,0 N G 2,5 21,4 114,0 26 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

27 Novosafe NCH Halogenfri kopparskärmad (EMC) styrkabel 1 av halogenfri specialblandning Skärm av förtent flätad koppartråd Foliebandage av PETP av halogenfri specialblandning Halogenfri flexibel EMC-anpassad styr- och maskinkabel. Kabeln är resistent mot oljor och har även god beständighet mot kemikalier och lutar. Den fintrådiga uppbyggnaden i kombination med den mjuka manteln ger en elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt skärmar elektriska störningar, såväl i som utanför kabeln (EMC-direktivet). Kabeln används som styr- och manöverkabel på maskiner och t.ex. i utrustning där vibrationer förekoer och där höga säkerhetskrav gäller. Kabeln används t ex inom industrin, i kyl- och ventilationsanläggningar, i data- och signalanläggningar. Kabeln kan användas i torra och våta utryen. Kabeln är svårantänd, flam-häande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. Kabeln är miljövänlig och kan återvinnas helt. Halogenfri EMC-anpassad Flamhäande Självslocknande Miljövänlig Återvinningsbar Liten ytterdiameter Silikonfri Ver 03/04/13 Ledare av fintrådig blank koppar ² Godkännande VDE 0295, 0293 Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Folie PETP Skärm Fläta av förtent koppartråd Halogenfri specialblandning Färg på yttermantel Grå RAL x kabeldiametern 10 x kabeldiametern -40 C C -5 C C 3000 V Halogen och brand- IEC och gasnorm IEC , kat C (F4C) ² N x 0,5 5,8 4,6 E x 0,75 6,2 5,5 N G 0,5 6,1 5,6 E G 0,75 6,5 6,8 N G 0,5 6,5 6,2 E G 0,75 7,0 7,8 N G 0,5 7,0 7,5 E G 0,75 7,7 9,5 N G 0,5 7,5 9,8 E G 0,75 8,3 13,0 N G 0,5 9,9 15,8 E G 0,75 10,9 20,3 N G 0,5 11,5 21,6 E G 0,75 12,7 28,4 N G 0,5 13,5 31,5 E G 0,75 14,9 38,0 N G 0,75 16,4 43,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 27

28 Novosafe NCH Halogenfri kopparskärmad (EMC) styrkabel ² ² E x 1,0 6,5 6,6 N x 10,0 14,7 44,8 E G 1,0 6,8 8,0 N G 10,0 15,7 50,6 E G 1,0 7,3 10,0 E G 10,0 17,2 60,0 E G 1,0 8,1 13,0 N G 10,0 19,5 80,0 N G 10,0 21,2 120,0 E G 1,0 8,8 16,0 E G 1,0 11,5 25,0 E G 1,0 13,9 38,2 N x 16,0 17,0 57,0 E G 1,0 16,0 46,0 N G 16,0 18,4 89,0 E G 16,0 20,2 103,0 E x 1,5 7,1 8,7 N G 16,0 22,2 112,0 N G 16,0 24,8 148,2 E G 1,5 7,5 10,0 E G 1,5 8,2 12,5 E G 1,5 8,9 15,8 E G 1,5 9,9 21,0 E G 1,5 13,0 32,9 E G 1,5 15,6 48,0 E G 1,5 18,0 66,0 N x 2,5 8,5 13,2 E G 2,5 9,0 16,8 E G 2,5 10,0 19,5 N G 25,0 22,3 99,6 E G 25,0 24,9 129,5 N G 25,0 27,8 159,0 N G 35,0 25,8 132,9 E G 35,0 27,8 173,2 N G 35,0 31,5 214,8 N G 50,0 30,5 186,1 E G 50,0 33,0 245,6 N G 50,0 37,5 301,1 E G 2,5 11,0 22,2 N G 2,5 12,0 32,0 N G 2,5 16,2 54,0 E G 70,0 37,8 330,8 N G 95,0 42,3 435,0 N G 120,0 46,6 544,4 N x 4,0 10,0 23,3 N G 4,0 10,7 26,0 E G 4,0 11,8 28,0 N G 4,0 12,9 35,0 N G 4,0 14,2 49,0 N X 6,0 11,9 28,5 N G 6,0 12,5 36,5 E G 6,0 14,2 39,0 N G 6,0 15,9 48,0 N G 6,0 17,2 60,0 28 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

29 Novosafe NH-UV UV-beständig halogenfri styr- och kraftkabel 0,6/1 kv 1 av halogenfri specialblandning Innermantel av halogenfri specialblandning (endast >2,5 2) av halogenfri specialblandning Ledare av fintrådig blank koppar Flexibel halogenfri styr- och kraftkabel som är resistent mot oljor. Avsedd för installation, i både industriell miljö och offentliga byggnader. Kabeln har ett stort användningsområde då den är godkänd för användning både inomhus, utomhus, för markförläggning och för fast förläggning. Det flamhäande och självslocknande utförandet i kombination med den låga rökgastätheten skonar miljön och minskar risken för svåra skador på bl.a. människor och elektronisk utrustning då brand uppstår. Halogenfri Resistent mot oljor UV-beständig Kan förläggas i mark Silikonfri Flamhäande Självslocknande ² Godkännande VDE 0295, EN kl. 5 RoHS 2002/95/WE, CE (LVD 2006/95/WE) 0,6/1,0 kv Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning Grön/Gul Skyddsledare Innermantel >2,5 2 Färg på yttermantel Halogen och brandgasnorm Halogenfri specialblandning Halogenfri specialblandning Svart 6 x kabeldiametern 10 x kabeldiametern -40 C C -5 C C 4000 V IEC , IEC EN , EN , IEC kat C. (F4C) ² N x 0,75 8,3 9,5 E G 1,0 9,9 14,3 N G 0,75 8,7 11,0 E G 1,0 10,5 16,6 N G 0,75 9,5 12,9 E G 1,0 11,4 19,8 N G 0,75 10,1 14,8 E G 1,0 14,5 30,5 N G 0,75 10,9 17,6 E G 1,0 16,8 42,2 N G 0,75 13,9 26,9 E G 1,0 20,0 57,0 N G 0,75 16,0 36,7 N G 0,75 19,0 49,0 E x 1,5 9,4 12,9 E G 1,5 9,9 15,0 E x 1,0 8,6 10,4 E G 1,5 10,8 17,8 E G 1,0 9,1 12,2 E G 1,5 11,6 20,9 E G 1,5 12,6 25,2 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 29

30 Novosafe NH-UV UV-beständig halogenfri styr- och kraftkabel 0,6/1 kv ² E G 1,5 16,1 39,3 E G 1,5 18,8 55,0 E G 1,5 22,6 75,0 E G 2,5 11,1 19,5 E G 2,5 12,2 23,7 E G 2,5 13,1 28,1 N G 2,5 14,2 34,3 N G 4,0 14,5 36,4 N G 4,0 15,6 43,2 N G 6,0 16,1 47,5 N G 6,0 17,5 57,4 N G 10,0 19,7 74,9 N G 10,0 21,3 89,2 4 G 16,0 22,1 102,4 5 G 16,0 23,9 123,8 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

31 Novosafe NCH-UV UV-beständig halogenfri EMC-anpassad styr- och kraftkabel 0,6/1 kv 1 av halogenfri specialblandning Skärm av flätad förtent koppartråd Innermantel av halogenfri specialblandning av halogenfri specialblandning Ledare av fintrådig blank koppar Flexibel halogenfri EMC-anpassad styr- och kraftkabel som är resistent mot oljor. Avsedd för installation, i både industriell miljö och offentliga byggnader. Kabeln har ett stort användningsområde då den är godkänd för användning både inomhus, utomhus, för markförläggning och för fast förläggning. Det flamhäande och självslocknande utförandet i kombination med den låga rökgastätheten skonar miljön och minskar risken för svåra skador på bl.a. människor och elektronisk utrustning då brand uppstår. ² Godkännande VDE 0295, EN kl. 5 Uppfyller svensk och europeisk standard enl. SS EN 60204, RoHS 2002/95/WE, CE (LVD 2006/95/WE) 0,6/1,0 kv Skyddsledare Innermantel Skärm Halogenfri Resistent mot oljor EMC-anpassad UV-beständig Kan förläggas i mark Silikonfri Flamhäande Självslocknande Färg på yttermantel Halogen och brandgasnorm Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning Grön/Gul Halogenfri specialblandning Fläta av förtent koppartråd med täckningsgrad >85% Halogenfri specialblandning Svart 8 x kabeldiametern 12 x kabeldiametern -40 C C -5 C C 4000 V IEC , IEC IEC , IEC , IEC kat C. (F4C) ² N x 0,75 10,0 15,0 E G 1,0 12,2 24,0 N G 0,75 10,4 16,6 E G 1,0 13,2 28,0 N G 0,75 11,1 19,0 E G 1,0 16,6 42,0 N G 0,75 11,8 22,0 E G 1,0 18,8 55,5 E G 1,0 22,4 75,0 N G 0,75 12,6 25,0 N G 0,75 15,7 37,0 N G 0,75 18,1 49,0 N G 0,75 21,2 64,5 E x 1,0 10,3 16,2 E x 1,5 11,1 19,2 E G 1,5 11,6 21,5 E G 1,5 12,7 26,0 E G 1,5 13,5 29,5 E G 1,0 10,8 18,2 E G 1,5 14,4 34,5 E G 1,0 11,5 21,0 E G 1,5 18,2 52,0 E G 1,5 20,1 58,0 E G 1,5 23,8 79,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 31

32 Novosafe NCH-UV UV-beständig halogenfri EMC-anpassad styr- och kraftkabel 0,6/1 kv ² E G 2,5 12,6 27,0 E G 2,5 13,6 31,7 E G 2,5 14,8 37,5 N G 2,5 15,9 45,4 N G 2,5 20,7 72,5 E G 4,0 14,9 40,8 N G 4,0 16,2 48,8 E G 6,0 16,4 54,1 N G 6,0 17,9 64,4 E G 10,0 20,2 83,2 N G 10,0 22,0 100,4 E G 16,0 22,5 114,2 N G 16,0 24,6 138,9 N G 25,0 28,3 179,0 N G 25,0 31,1 215,9 N G 35,0 31,2 231,6 N G 35,0 34,2 279,5 N G 50,0 36,1 316,4 N G 50,0 39,7 386,1 32 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

33 Novoflex HF-N Högflexibel PVC-mantlad släpkedjekabel 1 av special PVC Textilbandage av special PVC Ledare av extra fintrådig blank koppar Extra flexibel släpkedjekabel. Kabelns speciella uppbyggnad i kombination med den mjuka PVC-manteln ger en extremt elastisk kabel med liten böjradie. Den används som styr- och manöverkabel i kabelsläpkedjor, monteringsrobotar och i anläggningar där kabeln utsätts för kontinuerlig rörelse. Liten ytterdiameter Oljeresistent Högflexibel ² Godkännande VDE 0295, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Textilbandage Special PVC Färg på yttermantel Grå RAL x kabeldiametern -30 C C -5 C C 2000 V Isolationsresistans 20 Mohm x km vid +20 C IEC (F2) ² N x 0,5 5,5 4,0 N x 0,75 6,0 4,3 N G 0,5 5,7 4,7 E G 0,75 6,3 5,9 N G 0,5 6,2 5,6 E G 0,75 6,9 7,2 N G 0,5 6,7 6,7 E G 0,75 7,5 8,7 N G 0,5 8,3 9,7 E G 0,75 9,4 13,0 N O G O,5 9,6 12,8 N G 0,75 11,2 17,6 N G 0,5 9,9 14,5 E G 0,75 11,5 20,0 N G 0,5 10,8 17,4 N G 0,75 12,7 25,6 N G 0,5 11,3 19,6 E G 0,75 13,4 28,2 N G 0,5 11,9 21,7 N G 0,75 14,1 31,6 N G 0,5 12,5 23,8 E G 0,75 16,5 40,7 N G 0,5 14,1 29,2 N G 0,75 17,7 49,6 N G 0,5 15,1 35,7 N G 0,75 19,0 57,2 N G 0,5 16,3 41,4 N G 0,75 21,2 66,2 N G 0,5 18,8 50,4 N G 0,75 22,1 76,9 N G 0,5 19,6 58,2 N G 0,75 23,4 89,3 N G 0,5 20,7 67,6 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 33

34 Novoflex HF-N Högflexibel PVC-mantlad släpkedjekabel ² ² N x 1,0 6,2 4,9 N x 2,5 8,4 9,6 E G 1,0 6,5 6,9 N G 2,5 9,1 15,6 E G 1,0 7,1 8,5 N G 2,5 9,9 19,2 E G 1,0 8,2 11,0 N G 2,5 11,3 24,5 E G 1,0 9,6 15,1 N G 2,5 13,3 33,4 N G 1,0 11,6 20,8 N G 2,5 16,2 47,2 E G 1,0 11,9 23,7 N G 2,5 16,7 54,8 N G 1,0 13,2 30,6 N G 2,5 17,6 62,9 E G 1,0 13,9 34,6 N G 2,5 19,2 72,6 N G 1,0 14,6 37,9 N G 2,5 20,2 82,4 E G 1,0 17,1 48,5 N G 2,5 23,5 86,7 N G 1,0 19,0 62,3 N G 2,5 24,6 115,3 N G 1,0 22,0 79,5 N G 1,0 22,9 92,5 N G 4,0 14,1 27,8 5 G 4,0 14,9 34,8 7 G 4,0 17,4 45,8 N G 1,0 24,9 111,0 N N G 1,0 25,5 136,0 N N x 1,5 6,8 6,2 N G 6,0 15,8 43,6 E G 1,5 7,2 9,1 N G 6,0 17,5 56,1 N G 6,0 20,0 74,5 E G 1,5 8,2 11,9 E G 1,5 9,0 14,4 E G 1,5 11,0 20,8 N G 1,5 12,8 27,2 E G 1,5 13,2 29,6 N G 10,0 20,3 68,3 N G 10,0 22,5 87,7 N G 10,0 24,4 120,5 N G 1,5 14,6 40,9 N G 16,0 22,7 107,0 E G 1,5 15,4 45,5 N G 16,0 26,4 134,0 N G 1,5 16,8 52,3 E G 1,5 19,6 67,3 N G 1,5 21,0 83,1 N G 1,5 22,2 110,0 N G 1,5 25,0 110,0 N G 1,5 26,0 127,8 N G 1,5 27,6 150,0 34 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

35 Novoflex HF-NCY Högflexibel PVC-mantlad kopparskärmad (EMC) släpkedjekabel 1 av special PVC Skärm av förtent flätad koppartråd Innermantel av special PVC Textilbandage av special PVC Ledare av extra fintrådig blank koppar EMC-anpassad Oljeresistent Högflexibel Ver 03/04/13 Extra flexibel släpkedjekabel. Kabelns speciella uppbyggnad i kombination med den mjuka PVC-manteln ger en extremt elastisk kabel med liten böjradie. Den används som styr- och manöverkabel i kabelsläpkedjor, monteringsrobotar och i anläggningar där kabeln utsätts för kontinuerlig rörelse. NOVOFLEX HF-NCY är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). ² Godkännande VDE 0295, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel Special PVC Skärm Fläta av förtent koppartråd Bandage Textilbandage Special PVC Färg på yttermantel Grå RAL x kabeldiametern -30 C C -5 C C 2000 V Isolationsresistans >20 Mohm x km vid +20 C IEC (F2) ² N x 0,5 6,9 11,2 N x 0,75 7,2 12,5 N G 0,5 7,3 12,7 E G 0,75 7,8 14,2 N G 0,5 7,9 14,8 E G 0,75 8,4 17,0 N G 0,5 8,4 16,7 E G 0,75 9,0 19,4 N G 0,5 9,8 21,0 E G 0,75 10,6 25,6 N G 0,5 11,5 30,1 E G 0,75 12,3 37,4 N G 0,5 13,5 41,0 E G 0,75 14,5 53,3 N G 0,5 14,8 47,5 N G 0,75 15,0 57,5 N G 0,5 16,2 56,7 E G 0,75 17,9 71,5 N G 0,5 16,5 57,5 N G 0,75 18,4 72,6 N G 0,5 16,8 61,2 N G 0,75 19,0 77,5 N G 0,5 17,5 73,8 N G 0,75 20,3 92,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 35

36 Novoflex HF-NCY Högflexibel PVC-mantlad kopparskärmad (EMC) släpkedjekabel ² ² N x 1,0 7,7 13,3 N G 2,5 10,9 25,9 E G 1,0 8,2 15,3 N G 2,5 12,4 33,0 E G 1,0 8,8 18,5 N G 2,5 13,3 38,6 E G 1,0 9,3 21,1 N G 2,5 16,0 50,0 N G 2,5 18,0 69,4 E G 1,0 11,2 28,6 E G 1,0 13,0 41,4 E G 1,0 15,9 59,3 N G 1,0 16,5 64,1 E G 1,0 19,2 79,7 N G 1,0 20,0 81,3 N G 1,0 21,5 91,0 N G 1,0 24,0 106,4 N G 4,0 15,9 46,1 N G 4,0 17,5 55,2 N G 6,0 16,3 60,8 N G 6,0 17,9 75,5 N G 10,0 21,8 93,5 N G 10,0 23,8 110,0 N x 1,5 8,4 15,6 E G 1,5 9,2 18,2 N G 16,0 24,0 127,5 E G 1,5 10,1 23,0 N G 16,0 27,0 169,5 E G 1,5 11,0 26,2 E G 1,5 13,0 35,5 E G 1,5 15,8 54,6 E G 1,5 18,4 72,2 N G 1,5 19,5 82,5 E G 1,5 22,8 101,8 N G 1,5 23,3 104,2 N G 1,5 25,5 114,4 N G 1,5 27,6 131,7 36 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

37 Novoflex SF-N-PUR Superflexibel PUR-mantlad släpkedjekabel 1 av PUR Textilbandage av TPE Ledare av fintrådig koppar Superflexibel styrkabel för kabelsläpkedjor. Extra flexibel, olje-, fett- och bensinbeständig kabel med hög kemisk, termisk och mekanisk tålighet. Kabelns speciella uppbyggnad i kombination med PUR-manteln ger en extremt elastisk kabel med liten böjradie. Kabeln har mycket goda egenskaper vid låga temperaturer och kan användas såväl inom- som utomhus, som styr- och manöverkabel i kabelsläpkedjor, fordon och i anläggningar där kabeln utsätts för kontinuerlig rörelse och med mekaniskt slitage på manteln. Slitstark Oljebeständig Nötningsbeständig Halogenfri Köldtålig Silikonfri Ver 03/04/13 ² Godkännande VDE 0295,, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar TPE, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Textilbandage Special PUR Färg på yttermantel Grå RAL ,5 x kabeldiametern -50 C C -40 C C Isolationsresistens 20 MOhm/km 2000 V IEC (F2) ² N G 0,5 6,5 4,5 N x 0,75 6,7 4,5 N G 0,5 7,1 5,6 E G 0,75 7,0 5,6 N G 0,5 7,4 6,6 E G 0,75 7,8 6,8 N G 0,5 8,5 8,8 E G 0,75 8,1 8,4 N G 0,5 10,6 13,4 E G 0,75 9,5 11,7 N G 0,5 12,5 19,7 E G 0,75 12,0 18,3 N G 0,5 13,0 25,6 E G 0,75 14,1 26,8 N G 0,5 15,3 27,9 N G 0,75 14,7 29,5 N G 0,5 15,5 28,7 E G 0,75 17,0 37,1 N G 0,5 15,7 31,2 N G 0,75 17,5 41,7 N G 0,5 17,0 37,2 N G 0,75 18,9 49,8 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 37

38 Novoflex SF-N-PUR Superflexibel PUR-mantlad släpkedjekabel ² ² N x 1,0 7,1 5,3 E G 2,5 9,9 15,0 E G 1,0 7,4 6,8 E G 2,5 10,8 18,3 E G 1,0 8,2 8,6 E G 2,5 11,8 22,8 E G 1,0 8,6 10,2 E G 2,5 14,1 32,0 E G 1,0 10,2 14,3 E G 2,5 17,5 48,9 E G 1,0 11,5 22,5 E G 2,5 19,4 43,2 E G 2,5 24,1 60,0 E G 1,0 15,1 33,1 N G 1,0 15,8 36,5 E G 1,0 18,2 45,8 N G 1,0 18,4 47,5 N G 1,0 19,0 52,6 N G 1,0 20,3 62,1 N x 1,5 7,9 6,9 E G 1,5 8,3 9,0 E G 1,5 9,4 12,5 E G 1,5 9,9 14,2 E G 1,5 11,9 20,3 E G 1,5 14,9 31,9 E G 4,0 13,4 26,8 N G 4,0 14,7 33,3 N G 4,0 17,3 15,9 E G 6,0 15,2 39,2 N G 6,0 16,8 48,8 N G 6,0 19,5 70,5 E G 10,0 19,2 64,4 N G 10,0 21,1 78,4 N G 10,0 25,2 108,5 E G 1,5 17,3 46,2 E G 16,0 23,3 97,0 N G 1,5 18,1 51,0 N G 16,0 25,5 122,0 E G 1,5 21,1 64,7 N G 1,5 21,3 67,3 N G 1,5 21,7 73,6 N G 1,5 23,5 88,0 38 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

39 Novoflex SF-NCY-PUR Superflexibel PUR-mantlad kopparskärmad (EMC) släpkedjekabel 1 av PUR Skärm av förtent flätad koppartråd Textilbandage Innermantel av special PVC Textilbandage av TPE-E Textilbandage Ledare av extra fintrådig koppar Superflexibel Nötningsbeständig EMC-anpassad Olje- och kemikaliebeständig Stort temperaturområde Ver 03/04/13 Superflexibel styrkabel. Kabeln klarar av extrema böjpåfrestningar med hög körhastighet och har lång livslängd. Lämplig för användning i kabelsläpkedjor och maskininstallationer inomhus och utomhus där stora krav ställs på flexibilitet och tillförlitlighet. n är slitstark, köldflexibel och har en hög olje- och temperaturbeständighet. Novoflex SF-NCY-PUR är försedd med kopparskärm vilket gör den EMC-anpassad och kan användas för eliminering eller begränsning av elektromagnetiska störningar. ² Godkännande VDE 0295,, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar TPE, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Textilbandage Innermantel Special PVC Skärm Fläta av förtent koppartråd Special-PUR Färg på yttermantel Grå RAL x kabeldiametern -50 C C -40 C C 2000 V Isolationsresistans 20 MOhm x km vid +20 C IEC (F2) ² N x 0,5 7,6 9,1 N x 0,75 7,8 10,5 N G 0,5 8,6 10,4 E G 0,75 8,8 11,9 N G 0,5 8,9 12,0 E G 0,75 9,8 14,3 N G 0,5 9,5 13,1 E G 0,75 10,4 15,7 N G 0,5 10,7 17,2 E G 0,75 11,7 20,5 N G 0,5 13,0 25,0 E G 0,75 13,6 30,4 N G 0,5 14,7 32,1 E G 0,75 15,5 41,8 N G 0,5 15,5 35,0 N G 0,75 16,5 44,9 N G 0,5 17,7 44,5 E G 0,75 18,9 57,9 N G 0,5 18,0 45,3 N G 0,75 19,5 62,9 N G 0,75 21,0 74,0 N G 0,5 18,6 50,9 N G 0,5 20,0 58,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 39

40 Novoflex SF-NCY-PUR Superflexibel PUR-mantlad kopparskärmad (EMC) släpkedjekabel ² ² N x 1,0 8,3 11,6 E G 2,5 11,7 25,1 E G 1,0 9,2 13,3 E G 2,5 12,6 33,0 E G 1,0 9,7 16,0 E G 2,5 13,5 39,8 E G 1,0 10,4 18,7 N G 2,5 16,0 50,3 N G 2,5 18,0 70,2 E G 1,0 12,6 23,5 E G 1,0 14,8 35,7 E G 1,0 16,8 49,6 N G 1,0 18,5 56,3 E G 1,0 20,9 67,7 N G 1,0 21,2 69,4 N G 1,0 21,5 77,0 N G 1,0 23,5 89,3 N x 1,5 10,0 14,1 E G 1,5 10,8 16,4 E G 1,5 11,7 20,5 E G 1,5 11,9 23,3 E G 1,5 13,8 32,3 E G 1,5 17,1 48,1 E G 1,5 20,3 67,2 E G 1,5 24,0 92,7 N G 1,5 24,3 95,2 N G 1,5 25,0 102,2 N G 1,5 27,3 120,6 40 E G 4,0 18,2 43,0 N G 4,0 20,0 50,5 E G 6,0 16,7 58,8 N G 6,0 18,5 71,0 E G 10,0 22,5 91,5 N G 10,0 24,8 102,0 E G 16,0 25,8 125,0 N G 16,0 28,0 166,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

41 Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel 1 av PUR Skärm av flätad förtent koppar Innermantel av halogenfri TPR av PELON Ledare av extra fintrådig koppar Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig EMC-anpassad Ver 03/04/13 Halogenfri slitstark PUR-mantlad styrkabel för släpkedjor. Materialet är flamhäande och är resistent mot fetter, kylvätskor, mjukgörare och olja. Hög mekanisk beständighet ger en prisvärd kabel tack vare sin långa livslängd. ² Godkännande 0,75 2 1,0 2 Ledarfärg Skyddsledare Innermantel Skärm Färg på yttermantel Ledare - ledare Ledare - skärm Isolationsresistans VDE 0207, 0250, 0293, 0295, 0472, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN /500 V 500/750 V Extra fintrådig blank koppar PELON Svart med vit nuermarkering Grön / Gul Halogenfri TPR Flätad förtent koppar PUR Grå RAL x kabeldiametern 7,5 x kabeldiametern -50 C C -30 C C 2000 V 1000 V 20 Mohm x km vid +20 C EN ² N G 0,5 6,8 6,1 N G 0,75 14,0 31,3 N G 0,5 7,2 7,0 N G 0,75 17,1 43,5 N G 0,5 8,5 10,0 N G 0,5 9,4 12,4 N G 1,0 8,5 10,4 N G 1,0 9,0 12,1 N G 0,5 10,8 16,9 N G 0,5 12,9 24,3 N G 0,5 14,8 31,9 N G 1,0 13,3 27,6 N G 0,75 8,1 9,2 N G 1,0 15,1 37,5 N G 1,0 18,3 52,0 N G 0,75 8,5 10,5 N G 0,75 9,0 12,0 N G 0,75 10,1 15,2 N G 0,75 12,1 22,3 N G 1,0 9,3 13,7 N G 1,0 11,4 19,2 N G 1,5 8,9 12,2 N G 1,5 9,4 14,3 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 41

42 Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel ² N G 1,5 10,7 17,5 N G 1,5 12,3 23,9 N G 1,5 14,3 34,4 N G 1,5 16,8 49,2 N G 1,5 18,9 68,2 N G 2,5 10,8 18,0 N G 2,5 11,5 21,5 5 G 2,5 12,7 26,5 7 G 2,5 14,7 34,9 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

43 Novoflex N-HAR H05VV5-F (RKKR) Harmoniserad PVC-mantlad styrkabel 1 av special PVC av PVC Ledare av fintrådig blank koppar HAR godkänd Oljebeständig Ver 03/04/13 Flexibel kabel med hög oljebeständighet. Den har även god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används som anslutnings-, styr- och manöverkabel på och i industrimaskiner och utrustningar. Den får installeras fast i torra och våta utryen tillsaans med andra installationskablar. NOVOFLEX N-HAR ersätter kabeltyp RKKR. ² Godkännande VDE 0295, HD21.13 S1 Uppfyller svensk och europeisk standard enl. SS EN 60204, HAR-godkänd 300/500 V Fintrådig blank koppar PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Special PVC Färg på yttermantel Grå RAL x kabeldiametern -40 C C -5 C C 3000 V Isolationsresistans 20 Mohm x km IEC (F2) ² N x 0,5 5,8 4,0 N x 0,75 6,4 4,3 N G 0,5 6,1 5,1 E G 0,75 6,7 6,1 N G 0,5 6,9 6,2 E G 0,75 7,3 7,5 N G 0,5 7,5 7,5 E G 0,75 8,2 10,0 N G 0,5 8,1 10,0 N G 0,75 8,8 13,0 N G 0,5 9,0 11,7 E G 0,75 9,9 14,1 N G 0,5 9,5 13,0 N G 0,75 11,5 18,6 N G 0,5 10,7 18,8 N G 0,75 11,8 19,2 N G 0,5 12,9 24,8 E G 0,75 12,1 23,0 N G 0,5 16,0 34,8 N G 0,75 12,4 27,4 N G 0,5 16,6 37,0 E G 0,75 14,2 30,6 N G 0,5 17,7 47,6 E G 0,75 16,5 42,7 N G 0,5 19,8 56,0 N G 0,75 17,0 48,0 N G 0,5 21,5 65,0 N G 0,75 19,5 59,0 N G 0,5 23,0 75,3 N G 0,75 19,5 64,0 N G 0,75 21,5 71,0 N G 0,75 23,3 80,7 N G 0,75 25,8 98,5 N G 0,75 27,2 105,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 43

44 Novoflex N-HAR H05VV5-F (RKKR) Harmoniserad PVC-mantlad styrkabel ² ² N x 1,0 6,7 5,7 N x 2,5 9,2 12,1 N G 1,0 7,1 7,1 E G 2,5 9,9 14,6 N G 1,0 7,8 8,9 E G 2,5 11,0 19,6 N G 1,0 8,7 11,6 E G 2,5 12,1 23,5 N G 1,0 9,5 15,0 N G 2,5 14,7 34,3 N G 1,0 10,5 16,6 N G 2,5 17,4 53,5 N G 1,0 11,2 21,5 N G 2,5 21,3 80,0 N G 1,0 12,0 22,5 N G 2,5 25,6 110,0 N G 1,0 12,5 25,1 N G 2,5 29,5 143,6 N G 1,0 13,3 32,0 N G 2,5 29,6 170,0 N G 1,0 15,0 38,5 N G 2,5 32,0 185,0 N G 1,0 17,5 53,4 N G 2,5 35,0 207,0 N G 2,5 37,2 251,5 N G 1,0 21,0 70,0 N G 1,0 20,9 76,0 N G 1,0 22,5 81,5 N G 1,0 24,6 99,3 N G 1,0 26,0 117,3 N G 1,0 28,1 130,0 N x 1,5 7,6 6,5 E G 1,5 8,3 9,2 E G 1,5 9,1 12,5 E G 1,5 10,2 15,5 N G 1,5 11,1 20,0 E G 1,5 12,5 22,7 N G 1,5 13,6 27,0 N G 1,5 13,8 28,0 E G 1,5 14,5 33,0 N G 1,5 15,3 38,0 E G 1,5 17,7 50,6 E G 1,5 20,4 70,0 N G 1,5 21,4 73,0 N G 1,5 22,5 85,0 N G 1,5 24,6 92,0 N G 1,5 24,6 94,6 N G 1,5 26,1 96,3 N G 1,5 26,3 106,0 N G 1,5 28,9 132,0 N G 1,5 29,4 156,0 N G 1,5 30,9 159,0 N G 1,5 32,2 171,0 44 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

45 Novoflex NCY-HAR H05VVC4V5-K (RKFR) Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel 1 av special PVC Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Flexibel kabel med hög oljebeständighet. Den har även god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Den används som anslutnings-, styr- och manöverkabel på och i industrimaskiner och utrustningar. Den får installeras fast i torra och våta utryen tillsaans med andra installationskablar. NOVOFLEX NCY-HAR ersätter kabeltyp RKFR. EMC-anpassad HAR godkänd Oljebeständig Ver 03/04/13 Ledare av fintrådig blank koppar ² Godkännande VDE 0295, HD21.13 S1 Uppfyller svensk och europeisk standard enl. SS EN 60204, HAR-godkänd 300/500 V Fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel Special PVC Skärm Fläta av förtent koppartråd PVC, förstärkt Färg på yttermantel Grå RAL x kabeldiametern -40 C C -5 C C 3000 V Isolationsresistans 20 Mohm x km IEC (F2) ² N G 0,5 8,5 10,0 N G 0,75 9,0 11,3 N G 0,5 9,3 12,0 N G 0,75 10,2 14,8 N G 0,5 10,3 14,0 N G 0,75 10,9 17,0 N G 0,5 11,7 20,0 N G 0,75 12,3 22,7 N G 0,5 13,9 26,8 N G 0,75 14,8 31,0 N G 0,5 16,8 10,7 N G 0,75 17,8 47,8 N G 0,5 19,9 51,0 N G 0,75 21,2 62,0 N G 0,5 21,8 62,5 N G 0,75 23,6 81,0 N G 0,5 25,9 86,5 N G 0,75 27,6 107,5 N G 0,5 27,2 98,0 N G 0,75 29,4 126,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 45

46 Novoflex NCY-HAR HO5VVC4V5-K (RKFR) Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel ² N G 1,0 9,6 13,4 N G 1,0 10,7 16,7 N G 1,0 11,4 19,4 N G 1,0 13,0 25,6 N G 1,0 16,6 40,5 N G 1,0 19,4 58,8 N G 1,0 22,8 73,0 N G 1,5 10,4 16,6 N G 1,5 11,2 20,4 N G 1,5 12,0 23,6 N G 1,5 13,9 31,8 N G 1,5 17,4 49,0 N G 1,5 20,4 69,0 N G 1,5 24,6 94,0 N G 1,5 27,0 118,0 N G 1,5 32,0 166,0 N G 1,5 33,6 190,0 N G 2,5 12,2 23,0 N G 2,5 13,3 28,0 N G 2,5 14,5 33,0 N G 2,5 16,7 48,0 N G 2,5 21,4 73,0 N G 2,5 25,4 105,0 N G 2,5 30,0 139,0 46 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

47 Novoflex N-HAR H05VV5-F 4-N UL/CSA Harmoniserad PVC-mantlad styrkabel UL/CSA 1 av special PVC av PVC Ledare av fintrådig blank koppar HAR, UL och CSA godkänd Oljebeständig Godkännande VDE 0295, HD21.13 S1 Uppfyller svensk och europeisk standard enl. SS EN 60204, Style 2587, HAR-godkänd 300/500 V UL/CSA 600 V Fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Special PVC Färg på yttermantel Grå RAL x kabeldiametern -40 C C (UL +90 C) Isolationsresistans Ver 03/04/13 Flexibel kabel med hög oljebeständighet. Den har även god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används som anslutnings-, styr- och manöverkabel på och i industrimaskiner och utrustningar. Den får installeras fast i torra och våta utryen tillsaans med andra installationskablar. HAR, UL och CSA godkännandet gör att kabeln kan användas i stora delar av världen. NOVOFLEX N-HAR ersätter kabeltyp RKKR. ² -5 C C (UL +90 C) 3000 V 20 Mohm x km IEC (F2) ² N x 0,5 5,8 4,0 N x 0,75 6,4 4,3 N G 0,5 6,1 5,1 N G 0,75 6,7 6,1 N G 0,5 6,9 6,2 N G 0,75 7,3 7,5 N G 0,5 7,5 7,5 N G 0,75 8,2 10,0 N G 0,5 8,1 10,0 N G 0,75 8,8 13,0 N G 0,5 9,0 11,7 N G 0,75 9,9 14,1 N G 0,5 9,5 13,0 N G 0,75 11,5 18,6 N G 0,5 10,7 18,8 N G 0,75 11,8 19,2 N G 0,5 12,9 24,8 N G 0,75 12,1 23,0 N G 0,5 16,0 34,8 N G 0,75 12,4 27,4 N G 0,5 16,6 37,0 N G 0,75 14,2 30,6 N G 0,5 17,7 47,6 N G 0,75 16,5 42,7 N G 0,5 19,8 56,0 N G 0,75 17,0 48,0 N G 0,5 21,5 65,0 N G 0,75 19,5 59,0 N G 0,5 23,0 75,3 N G 0,75 19,5 64,0 N G 0,75 21,5 71,0 N G 0,75 23,3 80,7 N G 0,75 25,8 98,5 N G 0,75 27,2 105,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 47

48 Novoflex N-HAR H05VV5-F 4-N UL/CSA Harmoniserad PVC-mantlad styrkabel UL/CSA ² ² N x 1,0 6,7 5,7 N x 2,5 9,2 12,1 N G 1,0 7,1 7,1 N G 2,5 9,9 14,6 N G 1,0 7,8 8,9 N G 2,5 11,0 19,6 N G 1,0 8,7 11,6 N G 2,5 12,1 23,5 N G 1,0 9,5 15,0 N G 2,5 14,7 34,3 N G 1,0 10,5 16,6 N G 2,5 17,4 53,5 N G 1,0 11,2 21,5 N G 2,5 21,3 80,0 N G 1,0 12,0 22,5 N G 2,5 25,6 110,0 N G 1,0 12,5 25,1 N G 2,5 29,5 143,6 N G 1,0 13,3 32,0 N G 2,5 29,6 170,0 N G 1,0 15,0 38,5 N G 2,5 32,0 185,0 N G 1,0 17,5 53,4 N G 2,5 35,0 207,0 N G 2,5 37,2 251,5 N G 1,0 21,0 70,0 N G 1,0 20,9 76,0 N G 1,0 22,5 81,5 N G 1,0 24,6 99,3 N G 1,0 26,0 117,3 N G 1,0 28,1 130,0 N x 1,5 7,6 6,5 N G 1,5 8,3 9,2 N G 1,5 9,1 12,5 N G 1,5 10,2 15,5 N G 1,5 11,1 20,0 N G 1,5 12,5 22,7 N G 1,5 13,6 27,0 N G 1,5 13,8 28,0 N G 1,5 14,5 33,0 N G 1,5 15,3 38,0 N G 1,5 17,7 50,6 N G 1,5 20,4 70,0 N G 1,5 21,4 73,0 N G 1,5 22,5 85,0 N G 1,5 24,6 92,0 N G 1,5 24,6 94,6 N G 1,5 26,1 96,3 N G 1,5 26,3 106,0 N G 1,5 28,9 132,0 N G 1,5 29,4 156,0 N G 1,5 30,9 159,0 N G 1,5 32,2 171,0 48 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

49 Novoflex NCY-HAR H05VVC4V5-K 4-N UL/CSA Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA 1 av special PVC Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Flexibel kabel med hög oljebeständighet. Den har även god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMCdirektivet). Den används som anslutnings-, styr- och manöverkabel på och i industrimaskiner och utrustningar. Den får installeras fast i torra och våta utryen tillsaans med andra installationskablar. HAR, UL och CSA godkännandet gör att kabeln kan användas i stora delar av världen. NOVOFLEX NCY-HAR ersätter kabeltyp RKFR. EMC-anpassad HAR, UL och CSA godkänd Oljebeständig Ver 03/04/13 Ledare av fintrådig blank koppar ² Godkännande VDE 0295, HD21.13 S1 Uppfyller svensk och europeisk standard enl. SS EN 60204, Style 2587, HAR-godkänd 300/500 V, UL/CSA 600 V Fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel Special PVC Skärm Fläta av förtent koppartråd Special PVC Färg på yttermantel Grå RAL x kabeldiametern -40 C C (UL +90 C) -5 C C (UL +90 C) 3000 V Isolationsresistans 20 Mohm x km IEC (F2) ² N G 0,5 6,2 6,3 N G 1,0 9,7 13,4 N G 0,5 6,9 6,8 N G 1,0 10,4 16,7 N G 0,5 7,4 8,7 N G 1,0 11,4 19,4 N G 0,5 9,1 11,9 N G 1,0 13,0 25,6 N G 0,5 11,3 19,8 N G 1,0 15,8 40,5 N G 0,5 15,6 38,0 N G 1,0 18,0 58,8 N G 0,5 18,7 51,0 N G 1,0 20,7 73,0 N G 0,5 20,0 60,0 N G 1,0 22,4 74,2 E N G 1,0 26,0 88,6 3 G 0,75 9,1 11,3 N G 1,0 28,9 127,0 E G 0,75 9,2 14,8 E N G 1,0 28,5 126,6 5 G 0,75 10,6 17,0 N G 1,0 30,5 141,0 E G 0,75 12,4 22,7 E G 0,75 14,4 31,0 E G 0,75 16,7 47,8 E G 0,75 19,8 62,0 N G 0,75 20,1 62,7 N G 0,75 21,9 74,8 N G 0,75 23,4 89,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 49

50 Novoflex NCY-HAR H05VVC4V5-K 4-N UL/CSA Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA ² E G 1,5 9,7 16,6 E G 1,5 10,7 20,4 E G 1,5 12,9 23,6 E G 1,5 15,0 31,8 E G 1,5 17,2 49,0 E G 1,5 21,9 69,0 E G 1,5 24,8 94,0 N G 1,5 24,6 94,7 N G 1,5 26,3 113,6 N G 1,5 28,6 138,2 N G 1,5 31,4 163,9 E G 2,5 12,2 23,0 E G 2,5 13,4 28,0 E G 2,5 14,9 33,0 N G 2,5 14,2 34,0 12 G 2,5 17,8 28,0 18 G 2,5 21,3 85,0 N G 2,5 25,1 117,5 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

51 Novoflex N-UL (H)05VV5-F 2-N UL/CSA PVC-mantlad styrkabel UL/CSA 1 av special PVC av PVC Ledare av fintrådig blank koppar Ver 03/04/13 Styrkabel i oljebeständigt utförande för den nordamerikanska och europeiska marknaden. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en elastisk kabel med liten böjradie. För lätt eller medelhög mekanisk belastning. Används som anslutnings- och styrkabel på och i verktygsmaskiner och klimatanläggningar. Lämpar sig för fast installation i torra och våta utryen (klarar även en kombination av vatten och olja). Vid förläggning utomhus skall UV-skydd monteras. För UL/CSA godkänd kabel i area 0,5 2 upp till 2,5 2, se Novoflex N-HAR H05VV5-F 4-N UL/CSA. Oljebeständig UL/CSA Godkänd Silikonfri VDE 0295, IEC 60228, HD21.13 S1, VDE 0281 T13; UL Style 2517/2587 och CSA C22.2 Nr M90 Godkännande Uppfyller svensk och europeisk standard enl. SS EN 60204, UL-AWM utförande 2587; CSA-AWM I A/B II A/B 300/500 V, UL/CSA 600 V Fintrådig blank koppar PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Special PVC Färg på yttermantel Grå RAL x kabeldiametern 12,5 x kabeldiametern -40 C C -5 C C 3000 V Isolationsresistans 20 Mohm x km IEC , VWI, CSA FT1 ² ² N G 4 (AWG 12) 11,0 23,2 N G 25 (AWG 4) 24,8 118,0 N G 4 (AWG 12) 12,5 29,8 N G 25 (AWG 4) 25,6 150,1 N G 4 (AWG 12) 13,3 35,8 N G 25 (AWG 4) 28,8 185,3 N G 6 (AWG 10) 12,9 36,0 N G 35 (AWG 2) 28,8 159,0 N G 6 (AWG 10) 14,2 40,2 N G 35 (AWG 2) 29,5 212,3 N G 6 (AWG 10) 15,9 48,4 N G 35 (AWG 2) 32,4 261,2 N G 10 (AWG 8) 16,3 53,5 N G 50 (AWG 1) 35,7 289,8 N G 10 (AWG 8) 17,4 65,3 N G 10 (AWG 8) 19,1 70,9 N G 70 (AWG 2/0) 43,0 401,1 N G 16 (AWG 6) 19,8 81,0 N G 95 (AWG 3/0) 47,2 543,0 N G 16 (AWG 6) 21,9 104,5 N G 16 (AWG 6) 24,3 126,0 N G 120 (AWG 4/0) 54,2 629,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 51

52 Novoflex NCY-UL (H)05VVC4V5-K 2-N UL/CSA PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA av special PVC Skärm av flätad koppar Innermantel av PVC av PVC Ledare av fintrådig blank koppar Ver 03/04/13 Oljebeständig EMC-anpassad UL/CSA Godkänd Silikonfri VDE 0295, IEC 60228, HD21.13 S1, VDE 0281 T13; UL Style 2517/2587 och CSA C22.2 Nr M90 Godkännande Uppfyller svensk och europeisk standard enl. SS EN 60204, UL-AWM utförande 2587; CSA-AWM I A/B II A/B 300/500 V, UL/CSA 600 V Fintrådig blank koppar PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel PVC Skärm flätad koppar Special PVC Färg på yttermantel Grå RAL x kabeldiametern 12,5 x kabeldiametern -40 C C -5 C C 3000 V Isolationsresistans 20 Mohm x km IEC ² ² N G 4 (AWG 12) 13,2 29,8 N G 25 (AWG 4) 30,4 163,4 N G 4 (AWG 12) 14,6 38,0 N G 25 (AWG 4) 32,0 217,9 N G 4 (AWG 12) 15,9 45,0 N G 35 (AWG 2) 34,0 188,3 N G 6 (AWG 10) 15,3 39,8 N G 35 (AWG 2) 37,9 237,8 N G 6 (AWG 10) 16,7 48,5 N G 35 (AWG 2) 41,7 297,1 N G 6 (AWG 10) 18,5 59,0 N G 50 (AWG 1) 42,0 318,2 N G 10 (AWG 8) 19,2 60,9 N G 10 (AWG 8) 21,3 76,0 N G 70 (AWG 2/0) 45,0 377,0 N G 10 (AWG 8) 23,9 94,8 N G 70 (AWG 2/0) 47,4 488,2 N G 16 (AWG 6) 24,4 96,5 N G 95 (AWG 3/0) 45,1 450,0 N G 16 (AWG 6) 29,4 120,3 N G 95 (AWG 3/0) 50,0 554,0 N G 16 (AWG 6) 30,8 145,5 N G 120 (AWG 4/0) 56,6 801,0 52 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se EMC-anpassad styrkabel i oljebeständigt utförande för den nordamerikanska och europeiska marknaden. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en elastisk kabel med liten böjradie. För lätt eller medelhög mekanisk belastning. Används som anslutnings- och styrkabel på och i verktygs-maskiner och klimatanläggningar. Lämpar sig för fast installation i torra och våta utryen (klarar även en kombination av vatten och olja). Vid förläggning utomhus skall UV-skydd monteras. För UL/CSA godkänd kabel i area 0,5 2 upp till 2,5 2, se Novoflex NCY-HAR H05VVC4V5-K 4-N UL/CSA.

53 N-YY PVC-mantlad styr och kraftkabel för markförläggning 1 av PVC av PVC Ledare av entrådig blank koppar Styr och kraftkabel för fast förläggning med ledarisolering och mantel i PVC. Kabeln har en UV-beständig mantel och är avsedd för fast förläggning utomhus och i mark. Godkänd för förläggning i jord Ver 03/04/13 ² N x 1,5 11,0 1,7 N G 1,5 11,5 1,9 VDE ,6 / 1 kv Entrådig blank koppar. 5 ledare färgmärkt, VDE 0293 > 6 ledare svarta med vit nuermärkning PVC Skyddsledare Grön/gul PVC Färg på yttermantel Svart Böjningsradie 12 x kabeldiametern -30 C C 4000 V IEC (F2) N G 1,5 12,5 2,2 N G 1,5 13,0 2,7 N G 1,5 14,0 3,0 N G 1,5 17,0 4,0 N G 1,5 18,0 5,0 N G 1,5 18,0 5,6 N G 1,5 22,0 7,0 N G 1,5 25,0 8,1 N G 2,5 12,5 2,4 N G 2,5 14,0 2,9 N G 2,5 15,0 3,5 N G 2,5 16,0 4,2 N G 2,5 19,0 5,6 N G 2,5 21,0 7,1 N G 2,5 22,0 8,3 N G 2,5 26,0 10,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 53

54

55 Kapitel 2 Släpkedjekabel Högflexibel PVC-mantlad släpkedjekabel Novoflex HF-NCY Högflexibel PVC-mantlad kopparskärmad (EMC) släpkedjekabel Novoflex SF-N-PUR Superflexibel PUR-mantlad släpkedjekabel Novoflex SF-NCY-PUR Superflexibel PUR-mantlad kopparskärmad (EMC) släpkedjekabel Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel Novosafe Servo CP-S Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv 66 Novosafe Servo CP-D Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv 67 Novotronic LiCP Halogenfri PUR-mantlad kopparskärmad elektronikkabel för släpkedjor 68 Novotronic LiCP-TP Halogenfri PUR-mantlad kopparskärmad elektronikkabel för släpkedjor 69 Novotronic Profibus L2-DP/FIP HF Industriell fältbusskabel för släpkedjor 70 Novotronic Profinet UL/CSA, SK (Typ C) Industriell 100 Mbit/s Ethernet kabel för släpkedjor 71 Novotronic CAN-BUS CP UV-beständig CAN-BUS släpkedjekabel 72 Novoflex HF-N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

56 Novoflex HF-N Högflexibel PVC-mantlad släpkedjekabel av special PVC Textilbandage av special PVC Ledare av extra fintrådig blank koppar Liten ytterdiameter Oljeresistent Högflexibel Ver 03/04/13 ² Godkännande VDE 0295, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Textilbandage Special PVC Färg på yttermantel Grå RAL x kabeldiametern -30 C C -5 C C 2000 V Isolationsresistans 20 Mohm x km vid +20 C IEC (F2) ² N x 0,5 5,5 4,0 N x 0,75 6,0 4,3 N G 0,5 5,7 4,7 E G 0,75 6,3 5,9 N G 0,5 6,2 5,6 E G 0,75 6,9 7,2 N G 0,5 6,7 6,7 E G 0,75 7,5 8,7 N G 0,5 8,3 9,7 E G 0,75 9,4 13,0 N O G O,5 9,6 12,8 N G 0,75 11,2 17,6 N G 0,5 9,9 14,5 E G 0,75 11,5 20,0 N G 0,5 10,8 17,4 N G 0,75 12,7 25,6 N G 0,5 11,3 19,6 E G 0,75 13,4 28,2 N G 0,5 11,9 21,7 N G 0,75 14,1 31,6 N G 0,5 12,5 23,8 E G 0,75 16,5 40,7 N G 0,5 14,1 29,2 N G 0,75 17,7 49,6 N G 0,5 15,1 35,7 N G 0,75 19,0 57,2 N G 0,5 16,3 41,4 N G 0,75 21,2 66,2 N G 0,5 18,8 50,4 N G 0,75 22,1 76,9 N G 0,5 19,6 58,2 N G 0,75 23,4 89,3 N G 0,5 20,7 67,6 56 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Extra flexibel släpkedjekabel. Kabelns speciella uppbyggnad i kombination med den mjuka PVC-manteln ger en extremt elastisk kabel med liten böjradie. Den används som styr- och manöverkabel i kabelsläpkedjor, monteringsrobotar och i anläggningar där kabeln utsätts för kontinuerlig rörelse.

57 Novoflex HF-N Högflexibel PVC-mantlad släpkedjekabel ² ² N x 1,0 6,2 4,9 N x 2,5 8,4 9,6 E G 1,0 6,5 6,9 N G 2,5 9,1 15,6 E G 1,0 7,1 8,5 N G 2,5 9,9 19,2 E G 1,0 8,2 11,0 N G 2,5 11,3 24,5 E G 1,0 9,6 15,1 N G 2,5 13,3 33,4 N G 1,0 11,6 20,8 N G 2,5 16,2 47,2 E G 1,0 11,9 23,7 N G 2,5 16,7 54,8 N G 1,0 13,2 30,6 N G 2,5 17,6 62,9 E G 1,0 13,9 34,6 N G 2,5 19,2 72,6 N G 1,0 14,6 37,9 N G 2,5 20,2 82,4 E G 1,0 17,1 48,5 N G 2,5 23,5 86,7 N G 1,0 19,0 62,3 N G 2,5 24,6 115,3 N G 1,0 22,0 79,5 N G 1,0 22,9 92,5 N G 4,0 14,1 27,8 5 G 4,0 14,9 34,8 7 G 4,0 17,4 45,8 N G 1,0 24,9 111,0 N N G 1,0 25,5 136,0 N N x 1,5 6,8 6,2 N G 6,0 15,8 43,6 E G 1,5 7,2 9,1 N G 6,0 17,5 56,1 N G 6,0 20,0 74,5 E G 1,5 8,2 11,9 E G 1,5 9,0 14,4 E G 1,5 11,0 20,8 N G 1,5 12,8 27,2 E G 1,5 13,2 29,6 N G 10,0 20,3 68,3 N G 10,0 22,5 87,7 N G 10,0 24,4 120,5 N G 1,5 14,6 40,9 N G 16,0 22,7 107,0 E G 1,5 15,4 45,5 N G 16,0 26,4 134,0 N G 1,5 16,8 52,3 E G 1,5 19,6 67,3 N G 1,5 21,0 83,1 N G 1,5 22,2 110,0 N G 1,5 25,0 110,0 N G 1,5 26,0 127,8 N G 1,5 27,6 150,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

58 Novoflex HF-NCY Högflexibel PVC-mantlad kopparskärmad (EMC) släpkedjekabel av special PVC Skärm av förtent flätad koppartråd Innermantel av special PVC Textilbandage av special PVC Ledare av extra fintrådig blank koppar EMC-anpassad Oljeresistent Högflexibel Ver 03/04/13 ² Godkännande VDE 0295, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel Special PVC Skärm Fläta av förtent koppartråd Bandage Textilbandage Special PVC Färg på yttermantel Grå RAL x kabeldiametern -30 C C -5 C C 2000 V Isolationsresistans >20 Mohm x km vid +20 C IEC (F2) ² N x 0,5 6,9 11,2 N x 0,75 7,2 12,5 N G 0,5 7,3 12,7 E G 0,75 7,8 14,2 N G 0,5 7,9 14,8 E G 0,75 8,4 17,0 N G 0,5 8,4 16,7 E G 0,75 9,0 19,4 N G 0,5 9,8 21,0 E G 0,75 10,6 25,6 N G 0,5 11,5 30,1 E G 0,75 12,3 37,4 N G 0,5 13,5 41,0 E G 0,75 14,5 53,3 N G 0,5 14,8 47,5 N G 0,75 15,0 57,5 N G 0,5 16,2 56,7 E G 0,75 17,9 71,5 N G 0,5 16,5 57,5 N G 0,75 18,4 72,6 N G 0,5 16,8 61,2 N G 0,75 19,0 77,5 N G 0,5 17,5 73,8 N G 0,75 20,3 92,5 58 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Extra flexibel släpkedjekabel. Kabelns speciella uppbyggnad i kombination med den mjuka PVC-manteln ger en extremt elastisk kabel med liten böjradie. Den används som styr- och manöverkabel i kabelsläpkedjor, monteringsrobotar och i anläggningar där kabeln utsätts för kontinuerlig rörelse. NOVOFLEX HF-NCY är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet).

59 Novoflex HF-NCY Högflexibel PVC-mantlad kopparskärmad (EMC) släpkedjekabel ² ² N x 1,0 7,7 13,3 N G 2,5 10,9 25,9 E G 1,0 8,2 15,3 N G 2,5 12,4 33,0 E G 1,0 8,8 18,5 N G 2,5 13,3 38,6 E G 1,0 9,3 21,1 N G 2,5 16,0 50,0 N G 2,5 18,0 69,4 E G 1,0 11,2 28,6 E G 1,0 13,0 41,4 E G 1,0 15,9 59,3 N G 1,0 16,5 64,1 E G 1,0 19,2 79,7 N G 1,0 20,0 81,3 N G 1,0 21,5 91,0 N G 1,0 24,0 106,4 N G 4,0 15,9 46,1 N G 4,0 17,5 55,2 N G 6,0 16,3 60,8 N G 6,0 17,9 75,5 N G 10,0 21,8 93,5 N G 10,0 23,8 110,0 N x 1,5 8,4 15,6 E G 1,5 9,2 18,2 N G 16,0 24,0 127,5 E G 1,5 10,1 23,0 N G 16,0 27,0 169,5 E G 1,5 11,0 26,2 E G 1,5 13,0 35,5 E G 1,5 15,8 54,6 E G 1,5 18,4 72,2 N G 1,5 19,5 82,5 E G 1,5 22,8 101,8 N G 1,5 23,3 104,2 N G 1,5 25,5 114,4 N G 1,5 27,6 131,7 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

60 Novoflex SF-N-PUR Superflexibel PUR-mantlad släpkedjekabel av PUR Textilbandage av TPE Ledare av fintrådig koppar Slitstark Oljebeständig Nötningsbeständig Halogenfri Köldtålig Silikonfri Ver 03/04/13 ² Godkännande VDE 0295,, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar TPE, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Textilbandage Special PUR Färg på yttermantel Grå RAL ,5 x kabeldiametern -50 C C -40 C C Isolationsresistens 20 MOhm/km 2000 V IEC (F2) ² N G 0,5 6,5 4,5 N x 0,75 6,7 4,5 N G 0,5 7,1 5,6 E G 0,75 7,0 5,6 N G 0,5 7,4 6,6 E G 0,75 7,8 6,8 N G 0,5 8,5 8,8 E G 0,75 8,1 8,4 N G 0,5 10,6 13,4 E G 0,75 9,5 11,7 N G 0,5 12,5 19,7 E G 0,75 12,0 18,3 N G 0,5 13,0 25,6 E G 0,75 14,1 26,8 N G 0,5 15,3 27,9 N G 0,75 14,7 29,5 N G 0,5 15,5 28,7 E G 0,75 17,0 37,1 N G 0,5 15,7 31,2 N G 0,75 17,5 41,7 N G 0,5 17,0 37,2 N G 0,75 18,9 49,8 60 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Superflexibel styrkabel för kabelsläpkedjor. Extra flexibel, olje-, fett- och bensinbeständig kabel med hög kemisk, termisk och mekanisk tålighet. Kabelns speciella uppbyggnad i kombination med PUR-manteln ger en extremt elastisk kabel med liten böjradie. Kabeln har mycket goda egenskaper vid låga temperaturer och kan användas såväl inom- som utomhus, som styr- och manöverkabel i kabelsläpkedjor, fordon och i anläggningar där kabeln utsätts för kontinuerlig rörelse och med mekaniskt slitage på manteln.

61 Novoflex SF-N-PUR Superflexibel PUR-mantlad släpkedjekabel ² ² N x 1,0 7,1 5,3 E G 2,5 9,9 15,0 E G 1,0 7,4 6,8 E G 2,5 10,8 18,3 E G 1,0 8,2 8,6 E G 2,5 11,8 22,8 E G 1,0 8,6 10,2 E G 2,5 14,1 32,0 E G 1,0 10,2 14,3 E G 2,5 17,5 48,9 E G 1,0 11,5 22,5 E G 2,5 19,4 43,2 E G 2,5 24,1 60,0 E G 1,0 15,1 33,1 N G 1,0 15,8 36,5 E G 1,0 18,2 45,8 N G 1,0 18,4 47,5 N G 1,0 19,0 52,6 N G 1,0 20,3 62,1 N x 1,5 7,9 6,9 E G 1,5 8,3 9,0 E G 1,5 9,4 12,5 E G 1,5 9,9 14,2 E G 1,5 11,9 20,3 E G 1,5 14,9 31,9 E G 4,0 13,4 26,8 N G 4,0 14,7 33,3 N G 4,0 17,3 15,9 E G 6,0 15,2 39,2 N G 6,0 16,8 48,8 N G 6,0 19,5 70,5 E G 10,0 19,2 64,4 N G 10,0 21,1 78,4 N G 10,0 25,2 108,5 E G 1,5 17,3 46,2 E G 16,0 23,3 97,0 N G 1,5 18,1 51,0 N G 16,0 25,5 122,0 E G 1,5 21,1 64,7 N G 1,5 21,3 67,3 N G 1,5 21,7 73,6 N G 1,5 23,5 88,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

62 Novoflex SF-NCY-PUR Superflexibel PUR-mantlad kopparskärmad (EMC) släpkedjekabel av PUR Skärm av förtent flätad koppartråd Textilbandage Innermantel av special PVC Textilbandage av TPE-E Textilbandage Ledare av extra fintrådig koppar Superflexibel Nötningsbeständig EMC-anpassad Olje- och kemikaliebeständig Stort temperaturområde Ver 03/04/13 ² Godkännande VDE 0295,, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar TPE, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Textilbandage Innermantel Special PVC Skärm Fläta av förtent koppartråd Special-PUR Färg på yttermantel Grå RAL x kabeldiametern -50 C C -40 C C 2000 V Isolationsresistans 20 MOhm x km vid +20 C IEC (F2) ² N x 0,5 7,6 9,1 N x 0,75 7,8 10,5 N G 0,5 8,6 10,4 E G 0,75 8,8 11,9 N G 0,5 8,9 12,0 E G 0,75 9,8 14,3 N G 0,5 9,5 13,1 E G 0,75 10,4 15,7 N G 0,5 10,7 17,2 E G 0,75 11,7 20,5 N G 0,5 13,0 25,0 E G 0,75 13,6 30,4 N G 0,5 14,7 32,1 E G 0,75 15,5 41,8 N G 0,5 15,5 35,0 N G 0,75 16,5 44,9 N G 0,5 17,7 44,5 E G 0,75 18,9 57,9 N G 0,5 18,0 45,3 N G 0,75 19,5 62,9 N G 0,75 21,0 74,0 N G 0,5 18,6 50,9 N G 0,5 20,0 58,0 62 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Superflexibel styrkabel. Kabeln klarar av extrema böjpåfrestningar med hög körhastighet och har lång livslängd. Lämplig för användning i kabelsläpkedjor och maskininstallationer inomhus och utomhus där stora krav ställs på flexibilitet och tillförlitlighet. n är slitstark, köldflexibel och har en hög olje- och temperaturbeständighet. Novoflex SF-NCY-PUR är försedd med kopparskärm vilket gör den EMC-anpassad och kan användas för eliminering eller begränsning av elektromagnetiska störningar.

63 Novoflex SF-NCY-PUR Superflexibel PUR-mantlad kopparskärmad (EMC) släpkedjekabel ² ² N x 1,0 8,3 11,6 E G 2,5 11,7 25,1 E G 1,0 9,2 13,3 E G 2,5 12,6 33,0 E G 1,0 9,7 16,0 E G 2,5 13,5 39,8 E G 1,0 10,4 18,7 N G 2,5 16,0 50,3 N G 2,5 18,0 70,2 E G 1,0 12,6 23,5 E G 1,0 14,8 35,7 E G 1,0 16,8 49,6 N G 1,0 18,5 56,3 E G 1,0 20,9 67,7 N G 1,0 21,2 69,4 N G 1,0 21,5 77,0 N G 1,0 23,5 89,3 N x 1,5 10,0 14,1 E G 1,5 10,8 16,4 E G 1,5 11,7 20,5 E G 1,5 11,9 23,3 E G 1,5 13,8 32,3 E G 1,5 17,1 48,1 E G 1,5 20,3 67,2 E G 1,5 24,0 92,7 N G 1,5 24,3 95,2 N G 1,5 25,0 102,2 N G 1,5 27,3 120,6 E G 4,0 18,2 43,0 N G 4,0 20,0 50,5 E G 6,0 16,7 58,8 N G 6,0 18,5 71,0 E G 10,0 22,5 91,5 N G 10,0 24,8 102,0 E G 16,0 25,8 125,0 N G 16,0 28,0 166,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

64 Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel av PUR Skärm av flätad förtent koppar Innermantel av halogenfri TPR av PELON Ledare av extra fintrådig koppar Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig EMC-anpassad Ver 03/04/13 ² Godkännande 0,75 2 1,0 2 Ledarfärg Skyddsledare Innermantel Skärm Färg på yttermantel Ledare - ledare Ledare - skärm Isolationsresistans VDE 0207, 0250, 0293, 0295, 0472, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN /500 V 500/750 V Extra fintrådig blank koppar PELON Svart med vit nuermarkering Grön / Gul Halogenfri TPR Flätad förtent koppar PUR Grå RAL 7001 Halogenfri slitstark PUR-mantlad styrkabel för släpkedjor. Materialet är flamhäande och är resistent mot fetter, kylvätskor, mjukgörare och olja. Hög mekanisk beständighet ger en prisvärd kabel tack vare sin långa livslängd. 5 x kabeldiametern 7,5 x kabeldiametern -50 C C -30 C C 2000 V 1000 V 20 Mohm x km vid +20 C EN ² N G 0,5 6,8 6,1 N G 0,75 14,0 31,3 N G 0,5 7,2 7,0 N G 0,75 17,1 43,5 N G 0,5 8,5 10,0 N G 0,5 9,4 12,4 N G 1,0 8,5 10,4 N G 1,0 9,0 12,1 N G 0,5 10,8 16,9 N G 0,5 12,9 24,3 N G 0,5 14,8 31,9 N G 1,0 13,3 27,6 N G 0,75 8,1 9,2 N G 1,0 15,1 37,5 N G 1,0 18,3 52,0 N G 0,75 8,5 10,5 N G 0,75 9,0 12,0 N G 0,75 10,1 15,2 N G 0,75 12,1 22,3 64 N G 1,0 9,3 13,7 N G 1,0 11,4 19,2 N G 1,5 8,9 12,2 N G 1,5 9,4 14,3 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

65 Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel ² N G 1,5 10,7 17,5 N G 1,5 12,3 23,9 N G 1,5 14,3 34,4 N G 1,5 16,8 49,2 N G 1,5 18,9 68,2 N G 2,5 10,8 18,0 N G 2,5 11,5 21,5 5 G 2,5 12,7 26,5 7 G 2,5 14,7 34,9 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 65

66 Novosafe Servo CP-S Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv av PUR Skärm av flätad förtent koppar av PELON Ledare av fintrådig blank koppar Siemens kompatibel enligt Siemens standard 6FX8008-1BBXX Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig Silikonfri Godkänd enligt DESINA och UL/CSA EMC-anpassad Ver 04/04/13 Ledarantal och area ² Ytterdiameter Godkännande VDE 0207, 0250, 0293, 0295, 0472, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN och UL/CSA 600/1000 V Extra fintrådig blank koppar PELON Ledarfärg Svart med vit nuermarkering Skyddsledare Grön / Gul Skärm Flätad förtent koppar PUR Färg på yttermantel Orange RAL x kabeldiametern 7,5 x kabeldiametern x kabeldiametern C C -40 C C 4000 V Isolationsresistans 20 Mohm x km vid +20 C N G 1,5 9,2 16,0 N G 2,5 10,6 24,0 N G4 11,9 31,0 N G6 14,7 43,0 N G 10 17,5 63,0 N G 16 21,6 95,0 N G 25 25,2 160,0 N G 35 28,7 200,0 N G 50 33,4 256,8 66 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Halogenfri skärmad servokabel för användning i kabelsläpkedjor. Kabelns PUR-mantel är slitstark och klarar miljöer där det ställs stora krav. Kabeln är testad för att klara minst 5 miljoner cykler.

67 Novosafe Servo CP-D Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv 2 av PUR Skärm av flätad förtent koppar Skärm av aluminiumfolie/flätad koppartråd av PELON Ledare av fintrådig koppar Godkännande Kraft Signal Ledarfärg Skyddsledare Skärm signalpar Skärm Färg på yttermantel Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig Godkänd enligt DESINA och UL/CSA EMC-anpassad Ver 04/04/13 Halogenfri skärmad servokabel för användning i kabelsläpkedjor. Kabelns PUR-mantel är slitstark och klarar miljöer där det ställs stora krav. Kabeln är avsedd för kabelsläpkedjor och klarar minst 5 miljoner cykler. Ledarantal och area ² N G X (2 X 0,75) 12,0 21,0 N G 1,5 + 2 X (2 X 0,75) 13,0 23,0 N G 2,5 + 2 X (2 X 1) 14,8 36,7 N G 4 + (2 X 1) + (2 X 1,5) 16,3 50,0 N G 6 + (2 X 1) + (2 X 1,5) 18,6 59,7 N G 10 + (2 X 1) + (2 X 1,5) 22,1 88,1 N G 16 + (2 X 1) + (2 X 1,5) 25,5 120,9 N G X (2 X 1,5) 29,0 158,5 N G X (2 X 1,5) 31,4 191,8 N G X (2 X 2,5) 37,1 296,0 Ledare - ledare Ledare - skärm Skärm - skärm Isolationsresistans VDE 0207, 0250, 0293, 0472, 0812, 0295, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN och UL/CSA 600/1000 V 350 V Extra fintrådig blank koppar PELON Svart med vit nuermarkering Grön / Gul Aluminiumfolie och flätad koppartråd Flätad förtent koppar PUR Orange RAL x kabeldiametern 7,5 x kabeldiametern vid ytterdiameter x kabeldiametern vid ytterdiameter C C -30 C C 4000 V 1500 V 500 V 20 Mohm x km vid +20 C IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 67

68 Novotronic LiCP UL/CSA Halogenfri PUR-mantlad kopparskärmad elektronikkabel för släpkedjor av PUR Skärm av förtent flätad koppartråd av PELON Ledare av extra mångtrådig blank koppar Ver 04/04/13 EMC-anpassad Oljebeständig enligt DIN EN Halogenfri Slitstark UL/CSA godkänd UV-beständig ² Godkännande VDE 0295, IEC Uppfyller svensk och europeisk standard enl. EN UL/CSA Godkänd 300 V Extra mångtrådig, kl 6 PELON, färgmärkt DIN Skärm Fläta av förtent koppartråd PUR Färg på yttermantel Grå RAL ,5 x kabeldiametern vid längder < 10 m 10 x kabeldiametern vid längder 10 m -50 C C -40 C C 1500 V Isolationsresistans 500 MOhm x km vid 20 C IEC (F2) ² N x 0,14 4,5 2,3 N x 0,34 5,0 3,1 N x 0,14 4,7 2,5 N x 0,34 5,2 3,7 N x 0,14 4,9 2,8 N x 0,34 5,6 4,2 N x 0,14 5,2 3,3 N x 0,34 5,9 5,1 N x 0,14 5,8 4,1 N x 0,34 6,7 6,0 N x 0,14 6,9 5,8 N x 0,34 8,4 10,4 N x 0,14 7,2 6,4 N x 0,34 8,7 11,8 N x 0,14 7,8 7,8 N x 0,34 9,4 15,0 N x 0,14 9,5 10,8 N x 0,34 11,4 21,0 2,6 N x 0,25 4,8 N x 0,25 5,0 3,2 N x 0,25 5,3 3,7 N x 0,25 5,6 4,3 N x 0,25 6,4 5,4 N x 0,25 7,7 8,1 N x 0,25 8,0 9,3 N x 0,25 8,8 12,4 N x 0,25 10,5 16,5 68 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Extra flexibel, olje-, fett- och bensinbeständig elektronikkabel med hög kemisk, termisk och mekanisk tålighet. Kabelns speciella uppbyggnad i kombination med den mjuka yttermanteln av PUR ger en extremt elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln har mycket goda egenskaper vid låga temperaturer och används för signal-, mät-, styr- och tonfrekvensöverföring i kabelsläpkedjor, fordon och i anläggningar där kabeln utsätts för kontinuerlig rörelse och med mekaniskt slitage på manteln.

69 Novotronic LiCP-TP UL/CSA Halogenfri PUR-mantlad kopparskärmad elektronikkabel för släpkedjor av PUR 2 Skärm av förtent flätad koppartråd av PELON Extra flexibel, olje-, fett- och bensinbeständig partvinnad elektronikkabel med hög kemisk, termisk och mekanisk tålighet. Kabelns speciella uppbyggnad i kombination med den mjuka yttermanteln av PUR ger en extremt elastisk kabel med liten böjradie. Ledarna är parvis tvinnade. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln har mycket goda egenskaper vid låga temperaturer och användas för signal-, mät-, styr- och tonfrekvensöverföring i kabelsläpkedjor, fordon och där kabeln utsätts för kontinuerlig rörelse och med mekaniskt slitage på manteln. EMC-anpassad Oljebeständig enligt DIN EN Halogenfri Partvinnad Slitstark UL/CSA godkänd UV-beständig Ver 04/04/13 Ledare av extra mångtrådig blank koppar ² Godkännande VDE 0295, IEC Uppfyller svensk och europeisk standard enl. EN UL/CSA Godkänd 300 V Extra mångtrådig, kl 6 PELON, färgmärkt DIN Skärm Fläta av förtent koppartråd PUR Färg på yttermantel Grå RAL ,5 x kabeldiametern vid längder < 10 m 10 x kabeldiametern vid längder 10 m -50 C C -40 C C 1500 V Isolationsresistans 500 MOhm x km vid 20 C IEC (F2) ² N x 2 x 0,25 6,3 4,3 N x 2 x 0,75 8,3 9,0 N x 2 x 0,25 6,6 5,1 N x 2 x 0,75 8,7 12,8 N x 2 x 0,25 7,2 6,2 N x 2 x 0,75 9,5 17,8 N x 2 x 0,25 7,8 7,1 N x 2 x 0,75 11,6 23,4 N x 2 x 0,25 8,6 8,2 N x 2 x 0,75 12,2 24,3 N x 2 x 0,25 9,0 10,2 N x 2 x 0,25 10,3 12,7 3,0 N x 2 x 0,25 11,4 N x 2 x 0,14 5,8 17,6 N x 2 x 0,14 6,0 3,7 N x 2 x 0,14 6,5 4,2 6,8 N x 2 x 0,5 7,3 6,0 N x 2 x 0,14 7,5 N x 2 x 0,5 7,7 7,4 N x 2 x 0,14 8,1 9,0 N x 2 x 0,5 8,6 9,0 N x 2 x 0,14 9,0 10,2 N x 2 x 0,5 9,3 11,2 N x 2 x 0,5 10,3 12,5 N x 2 x 0,5 10,8 17,0 N x 2 x 0,5 12,3 20,0 N x 2 x 0,5 13,6 26,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 69

70 Novotronic Profibus L2-DP/FIP HF Industriell fältbusskabel för släpkedjor av PUR Förtent kopparfläta Skärm av aluminiumfolie av PE Ledare av fintrådig blank koppar EMC-anpassad Olje- och kemiskt beständig Högflexibel Halogenfri Skärm Färg på yttermantel Ledarmotstånd Driftskapacitans vid 1 khz Vågmotstånd Nominellt värde 3-20 MHz 38,4 khz 9,6 khz Dämpning vid 16MHz vid 4 MHz vid 38,4 MHz vid 9,6 MHz Isolationsresistans Ledarantal och Ø E x 2 x 0,64 8,5 6,5 100 V Extra fintrådig blank koppar PE, röd och grön Aluminiumfolie och förtent kopparfläta Special PUR Lila RAL C C 3600 V/3 sek. Max 133 Ohm/km 28,0 nf / km 150 Ohm 150 ±15 Ohm 185 ±18,5 Ohm 270 ±27 Ohm <49 db/km <25 db/km <4,0 db/km <3,0 db/km MOhm x km IEC (F2) Ver 04/04/13 70 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Högflexibel busskabel för industriell signalöverföring t.ex. inom processindustri. Används bl.a. till Siemens SIMATIC. Kabeln är försedd med en skärm av aluminiumfolie och kopparfläta vilket ger maximalt skydd i miljöer där elektromagnetiska störningar kan uppträda (EMC).

71 Novotronic Profinet UL/CSA, SK Industriell 100 Mbit/s Ethernet kabel för släpkedjor 2 av PUR Skärm av fläta/aluminiumfolie av polyelofin Ledare av förtennt koppar Datakabel för hastigheter upp till 100 Mbits/s, (FAST ETHERNET). Lämplig till industriellt bruk. Kablarna är anpassade till PROFINET. UL V 19-trådig förtennt koppar (AWG22/19) Polyolefin, färgmärkta Vit, gul, blå och orange Skärm Fläta och aluminiumfolie PUR Färg på yttermantel Grön (RAL6018) Böjningsradie 8 x kabeldiametern -30 C C Impedans 100 Ω vid Hz Isolationsmotstånd Min. 5 G Ω x km Kapacitans Max. 48 nf/km IEC UL/CSA Godkända För snabbanslutning (FC) EMC-anpassade Ver 04/04/13 För högflexibel förläggning (kabelsläpkedjor). ² (ø) E x 2 x 0,38 (AWG22/19) (0,64) 6,5 6,8 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 71

72 Novotronic CAN-BUS CP 120 Ohm UV-beständig CAN-BUS släpkedjekabel av PUR Förtent flätad koppartråd Aluminiumfolie av PE Ledare av extra fintrådig koppar UV-beständig Slitstark EMC-anpassad Godkännande Ledarfärg Skärm Färg på yttermantel VDE 0295, IEC kl 6, UL444, UL1581 Enl. Listing Type CMX 75 C för USA och Kanada 250 V (ej för starkström) Extra fintrådig blank koppar PE DIN Aluminiumfolie och förtent kopparfläta PUR Violett RAL x kabeldiameter -40 C C -30 C C Ledare - ledare Ledarresistans Impedans Ver 04/04/13 ² N X 2 X 0,25 6,4 4,0 N X 2 X 0,25 8,4 7,0 N X 2 X 0,34 6,8 6,0 N X 2 X 0,34 9,6 8,8 N X 2 X 0,5 8,0 7,4 N X 2 X 0,5 10,4 10, V max. 175 ohm / km ca. 120 ohm IEC / UL 1581 (VW-1) Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel skärmad BUS-kabel för CAN-system (Controller Area Network) på industrier. För användning i släpkedjor, rörliga motorsystem och i robotar. Kabeln är standardiserad enligt ISO och har maximal överföringshastighet 1 MBit/s.

73 Kapitel 3 Servo- och motorkabel Skärmad (EMC) motorkabel 0,6/1 kv 74 Novoflex NCY-2 Plus UV Skärmad (EMC) UV-beständig motorkabel 0,6/1 kv 75 Novoflex NCY-3 Plus UV Skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv 76 Novosafe NCH-3 Plus UV Halogenfri skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv 77 Novoflex Servo CY Kopparskärmad (EMC) servokabel 0,6/1 kv 78 Novosafe Servo CP-S Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv 79 Novosafe Servo CP-D Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv 80 Novoflex NCY-2 Plus Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

74 Novoflex NCY-2 Plus Skärmad (EMC) motorkabel 0,6/1 kv av PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av PE Ledare av fintrådig blank koppar Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Godkännande Ledarfärg Skärm Färg på yttermantel Ver 03/04/13 ² 5 x kabeldiameter vid ytterdiameter <12 7,5 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <12 15 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 2500 V IEC (F2) E G 1,5 10,6 23,0 E G 2,5 12,3 30,0 E G 4,0 14,6 48,5 E G 6,0 16,4 63,0 E G 10,0 20,1 86,0 E G 16,0 23,4 129,0 E G 25,0 27,0 186,0 E G 35,0 32,7 261,0 E G 50,0 36,1 295,0 E G 70,0 42,3 395,0 E G 95,0 47,7 530,0 E G 120,0 51,9 660,0 E G 150,0 57,5 704,0 N G 185,0 61,1 838,0 N G 240,0 69,3 1216,5 74 VDE 0295, 0250, IEC EN /1000 V Fintrådig blank koppar PE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta PVC Transparent Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomformare och motor. Den dubbla skärmen ger ett mycket bra EMC-skydd. Kabeln är lämplig för både torra och våta utrye.

75 Novoflex NCY-2 Plus UV Skärmad (EMC) UV-beständig motorkabel 0,6/1 kv av PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie 3 av PE Ledare av fintrådig blank koppar Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomformare och motor. Den dubbla skärmen ger ett mycket bra EMC-skydd. Kabeln har svart UV-beständig mantel och är lämplig för förläggning utomhus och i både torra och våta utrye. Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad UV-beständig Godkännande Ledarfärg Skärm Färg på yttermantel Ver 03/04/13 ² VDE 0295, 0250, IEC EN /1000 V Fintrådig blank koppar PE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta PVC Svart 5 x kabeldiameter vid ytterdiameter <12 7,5 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <12 15 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 2500 V IEC (F2) N G 1,5 10,6 23,0 N G 2,5 12,3 30,0 N G 4,0 14,6 48,5 N G 6,0 16,4 63,0 N G 10,0 20,1 86,0 N G 16,0 23,4 129,0 N G 25,0 27,0 186,0 N G 35,0 32,7 261,0 N G 50,0 36,1 295,0 N G 70,0 42,3 395,0 N G 95,0 47,7 530,0 N G 120,0 51,9 660,0 N G 150,0 57,5 704,0 N G 185,0 61,1 838,0 N G 240,0 69,3 1216,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 75

76 Novoflex NCY-3 Plus UV Skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv av svart PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av XLPE Ledare av fintrådig blank koppar Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Splittrad (syetrisk) jordledare UV-beständig Drifttemperatur upp till +90 C Godkännande Ledarfärg Skärm Färg på yttermantel Ver 03/04/13 Ledartemperatur ² 5 x kabeldiameter vid ytterdiameter <12 7,5 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <12 15 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20-40 C C +5 C C 4000 V +90 C IEC (F2) E x 1,5 + 3 G 0,25 11,0 20,9 E x 2,5 + 3 G 0,5 12,5 22,0 E x 4,0 + 3 G 0,75 14,0 32,0 E x 6,0 + 3 G 1,0 15,0 42,0 E x 10,0 + 3 G 1,5 17,0 63,9 E x 16,0 + 3 G 2,5 20,0 84,9 E x 25,0 + 3 G 4,0 24,0 140,0 E x 35,0 + 3 G 6,0 26,5 171,8 E x 50,0 + 3 G 10,0 30,5 234,0 E x 70,0 + 3 G 10,0 35,2 317,3 E x 95,0 + 3 G 16,0 39,5 416,2 E x 120,0 + 3 G 16,0 42,5 525,3 N x 150,0 + 3 G 25,0 48,6 643,0 N x 185,0 + 3 G 35,0 54,5 834,0 N x 240,0 + 3 G 50,0 60,5 1225,0 76 VDE 0295, IEC cl 5 SSEN /1000 V Fintrådig blank koppar XLPE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta PVC Svart Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomriktare och motor. Jorden är delad och ligger syetriskt i kabeln för ökat EMC-skydd. Den dubbla skärmen tillsaans med den delade jorden ger ett optimalt EMC-skydd. Den symetrika jorden reducerar även lagerströarna i motorn vilket bidrar till lägre underhållskostnader och längre livslängd på motorn. Kabeln har svart UV-beständig mantel och är lämplig för förläggning både utomhus och inomhus i torra och våta utryen.

77 Novosafe NCH-3 Plus UV Halogenfri skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv av svart halogenfri specialblandning Skärm av förtent flätad koppartråd 3 Skärm av aluminiumfolie av XLPE Ledare av mångtrådig blank koppar Flexibel halogenfri dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomriktare och motor. Jorden är delad och ligger syetriskt i kabeln för ökat EMC-skydd. Den dubbla skärmen tillsaans med den delade jorden ger ett optimalt EMC-skydd. Den syetriska jorden reducerar även lagerströarna i motorn vilket bidrar till lägre underhållskostnader och längre livslängd på motorn. Kabeln har svart UV-beständig mantel och är lämplig för förläggning både utomhus och inomhus i torra och våta utryen. Halogenfri Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Splittrad jordledare UV-beständig Drifttemperatur upp till +90 C Syetrisk ² Godkännande Ledarfärg Skärm Färg på yttermantel Ledartemperatur IEC 60228, 0295, 0250, 0207 SS EN /1000 V Mångtrådig blank koppar kl 5 XLPE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta Halogenfri specialblandning Svart 7,5 x kabeldiameter vid ytterdiameter <20 10 x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <20 15 x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 4000 V +90 C IEC ,-3 (F4) N x 1,5 + 3 G 0,25 10,5 20,9 N x 2,5 + 3 G 0,5 11,5 22,0 N x 4,0 + 3 G 0,75 12,1 32,0 N x 6,0 + 3 G 1,0 14,2 42,0 N x 10,0 + 3 G 1,5 16,2 63,9 N x 16,0 + 3 G 2,5 18,5 84,9 N x 25,0 + 3 G 4,0 22,8 140,0 N x 35,0 + 3 G 6,0 25,2 171,8 N x 50,0 + 3 G 10,0 29,2 234,0 N x 70,0 + 3 G 10,0 34,0 317,3 N x 95,0 + 3 G 16,0 38,0 416,2 N x 120,0 + 3 G 16,0 41,1 525,3 N x 150,0 + 3 G 25,0 47,0 643,0 N x 185,0 + 3 G 35,0 52,0 834,0 N x 240,0 + 3 G 50,0 58,5 1225,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 77

78 Novoflex Servo CY Kopparskärmad (EMC) servokabel 0,6/1 kv av special PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie och flätad koppartråd av special PVC Ledare av fintrådig blank koppar Ver 03/04/13 Godkännande Kraft Signal Kraft Signal Oljebeständig EMC-anpassad ² N G 0, X (2 X 0,34) 11,0 21,0 N G X (2 X 0,75) 11,7 29,5 N G 1,5 + 2 X (2 X 0,75) 12,8 32,5 N G 2,5 + 2 X (2 X 0,75) 14,9 41,3 N G X (2 X 1) 16,6 52,5 N G X (2 X 1) 17,7 65,1 N G X (2 X 1) 22,0 100,0 N G X (2 X 1) 25,0 134,5 N G X (2 X 1,5) 29,0 174,5 N G X (2 X 1,5) 32,5 230,0 78 VDE 0207, 0250, 0293, 0295, 0472, 0812, IEC Uppfyller svensk och europeisk standard enl. SS EN /1000 V 350/350 V Fintrådig blank koppar PVC, svart med vit nuermärkning PE, svart med vit nuermärkning (area 0,34 2: Vit/Brun, Grön/Gul) Skyddsledare Grön / Gul Skärm signalpar Aluminiumfolie och flätad koppartråd Skärm Flätad förtent koppar PVC Färg på yttermantel Grå RAL x kabeldiameter 7,5 x kabeldiameter -30 C C -5 C C Ledare - ledare 4000 V Ledare - skärm 2000 V Isolationsresistans 20 Mohm x km vid +20 C IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel skärmad servokabel med kombination av ledare för kraft och signalöverföring. Termoskydd och bromsskydd kan t.ex. integreras med kraftmatningen. Signalparen har separat skärm och den gemensaa skärmen ger ett bra EMC-skydd.

79 Novosafe Servo CP-S Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv av PUR Skärm av flätad förtent koppar 3 av PELON Ledare av fintrådig blank koppar Siemens kompatibel enligt Siemens standard 6FX8008-1BBXX Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig Silikonfri Godkänd enligt DESINA och UL/CSA EMC-anpassad Ver 04/04/13 Halogenfri skärmad servokabel för användning i kabelsläpkedjor. Kabelns PUR-mantel är slitstark och klarar miljöer där det ställs stora krav. Kabeln är testad för att klara minst 5 miljoner cykler. Ledarantal och area ² Ytterdiameter Godkännande VDE 0207, 0250, 0293, 0295, 0472, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN och UL/CSA 600/1000 V Extra fintrådig blank koppar PELON Ledarfärg Svart med vit nuermarkering Skyddsledare Grön / Gul Skärm Flätad förtent koppar PUR Färg på yttermantel Orange RAL x kabeldiametern 7,5 x kabeldiametern x kabeldiametern C C -40 C C 4000 V Isolationsresistans 20 Mohm x km vid +20 C N G 1,5 9,2 16,0 N G 2,5 10,6 24,0 N G4 11,9 31,0 N G6 14,7 43,0 N G 10 17,5 63,0 N G 16 21,6 95,0 N G 25 25,2 160,0 N G 35 28,7 200,0 N G 50 33,4 256,8 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 79

80 Novosafe Servo CP-D Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv av PUR Skärm av flätad förtent koppar Skärm av aluminiumfolie/flätad koppartråd av PELON Ledare av fintrådig koppar Ver 04/04/13 Ledarantal och area ² N G X (2 X 0,75) 12,0 21,0 N G 1,5 + 2 X (2 X 0,75) 13,0 23,0 N G 2,5 + 2 X (2 X 1) 14,8 36,7 N G 4 + (2 X 1) + (2 X 1,5) 16,3 50,0 N G 6 + (2 X 1) + (2 X 1,5) 18,6 59,7 N G 10 + (2 X 1) + (2 X 1,5) 22,1 88,1 N G 16 + (2 X 1) + (2 X 1,5) 25,5 120,9 N G X (2 X 1,5) 29,0 158,5 N G X (2 X 1,5) 31,4 191,8 N G X (2 X 2,5) 37,1 296,0 80 Godkännande Kraft Signal Ledarfärg Skyddsledare Skärm signalpar Skärm Färg på yttermantel Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig Godkänd enligt DESINA och UL/CSA EMC-anpassad Ledare - ledare Ledare - skärm Skärm - skärm Isolationsresistans VDE 0207, 0250, 0293, 0472, 0812, 0295, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN och UL/CSA 600/1000 V 350 V Extra fintrådig blank koppar PELON Svart med vit nuermarkering Grön / Gul Aluminiumfolie och flätad koppartråd Flätad förtent koppar PUR Orange RAL x kabeldiametern 7,5 x kabeldiametern vid ytterdiameter x kabeldiametern vid ytterdiameter C C -30 C C 4000 V 1500 V 500 V 20 Mohm x km vid +20 C IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Halogenfri skärmad servokabel för användning i kabelsläpkedjor. Kabelns PUR-mantel är slitstark och klarar miljöer där det ställs stora krav. Kabeln är avsedd för kabelsläpkedjor och klarar minst 5 miljoner cykler.

81 Kapitel 4 Anslutnings- och kopplingskabel ALINDUFLEX Guimantlad anslutningskabel 82 H05RN-F (RDO) Neoprenguimantlad anslutningskabel 83 H07RN-F (RDOE, RDOT) Neoprenguimantlad apparat- och anslutningskabel H01N2-D Neopreneguimantlad svetskabel 86 NSGAFÖU Guiisolerad kopplingskabel 87 TPPU H05BQ-F H07BQ-F PUR-mantlad apparat- och anslutningskabel 88 QWPK H05BQ-F/H07BQ-F PUR-mantlad apparat- och anslutningskabel 89 H05V-K, H07V-K (RK) PVC-isolerad enledare 90 H05Z-K, H07Z-K (RQ) Halogenfri enledare 91 BITFLEX TWIN Batterikabel 92 BITFLEX TWIN HF Halogenfri batterikabel 93 WYBLYK-S Batterikabel 94 PV1-F Halogenfri UV-beständig kabel för solpanelsanläggningar 95 SiLHY Värmebeständig anslutningskabel 96 SKX (H03VVH2-F) PVC-mantlad apparat- och anslutningskabel 97 SKK (H03VV-F) PVC-mantlad apparat- och anslutningskabel 98 RKX (H05VVH2-F) PVC-mantlad apparat- och anslutningskabel 99 RKK (H05VV-F) PVC-mantlad apparat- och anslutningskabel 100 LVS PVC-mantlad flexibel högtalarkabel 101 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

82 ALINDUFLEX Guimantlad anslutningskabel av special gui av special gui Ledare av fintrådig aluminium Oljebeständig UV-beständig Drifttemperatur upp till 90 C Låg vikt Silikonfri Ver 22/04/15 ² Godkännande Färg på yttermantel Ledartemperatur IEC kl. 5 Likvärdig VDE 0282 del 4 resp. EN /750 V Fintrådig aluminium Färgmärkta ledare enligt VDE Special gui Svart med grön rand Oljebeständig anslutningskabel med ledare av aluminium. För flyttbara bruksföremål och motorer i torra och fuktiga utryen eller utomhus, tex. i jordbrukets driftsbyggnader och för tillfälliga installationer på byggarbetsplatser. 6 x kabeldiametern 8 x kabeldiametern -40 C C -30 C C 2500 V +90 C IEC ² N x 50,0 16,5-20,6 38,8 N x 70,0 18,6-23,3 51,2 N G 10,0 20,9-26,5 64,9 N G 10,0 22,9-29,1 78,5 N x 16,0 10,8-13,4 16,5 N G 16,0 23,8-30,1 81,4 N x 120,0 22,8-28,6 78,1 N G 16,0 26,4-33,3 99,8 N G 120,0 53,0-66,0 409,3 N x 25,0 12,7-15,8 22,0 N x 150,0 25,2-31,4 94,1 N G 150,0 60,9-68,9 511,6 N x 185,0 27,6-34,4 116,9 N x 240,0 30,6-38,3 142,7 N x 300,0 33,5-41,9 167,9 N G 25,0 28,9-36,6 114,7 N G 25,0 32,0-40,4 140,0 N x 35,0 14,3-17,9 28,8 N G 35,0 32,5-14,1 148,6 N G 35,0 36,8-45,8 179,4 82 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

83 H05RN-F (RDO) Neoprenguimantlad anslutningskabel av neoprengui av gui Ledare av fintrådig blank koppar 4 Högflexibel olje-och väderbeständig anslutningskabel. För flyttbara bruksföremål och motorer i torra, fuktiga, explosionsfarliga utryen eller utomhus, tex. i jordbrukets driftsbyggnader och för tillfälliga installationer på byggarbetsplatser. Olje- och väderbeständig Liten böjradie UV-beständig Ver 05/04/13 ² Godkännande Skyddsledare Färg på yttermantel Isolationsmotstånd Cenelec HD 22.4 S3, VDE 0295 Cenelec HAR 300/500 V Fintrådig blank koppar Gui, färgmärkt Grön / Gul Neoprengui Svart 15 x kabeldiametern -25 C C 2000 V 1 MOhm x km IEC (F2) N x 0,75 5,7-7,4 7,5 N G 0,75 6,2-8,1 9,0 N G 0,75 6,8-8,8 8,5 N x 1,0 6,1-8,0 9,0 N G 1,0 6,5-8,5 11,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 83

84 H07RN-F (RDOE, RDOT) Neoprenguimantlad apparat- och anslutningskabel av Neoprengui av gui Ledare av fintrådig blank koppar Olje- och väderbeständig Liten böjradie UV-beständig På förfrågan kan kabeln levereras för drifttemperatur C Ver 08/04/13 ² Cenelec HD 22.4 S4, VDE 0295 Godkännande Cenelec HAR 450/750 V Fintrådig blank koppar Gui, svart med vit nuermärkning, 5-ledare färgmärkt Skyddsledare Grön / Gul Neoprengui Färg på yttermantel Svart 15 x kabeldiametern -25 C C 2500 V Isolationsmotstånd 1 MOhm x km IEC (F2) ² Högflexibel olje-och fettbeständig anslutningskabel. För flyttbara bruksföremål och motorer i torra, fuktiga, explosionsfarliga utryen eller utomhus, tex. i jordbrukets driftsbyggnader och för tillfälliga installationer på byggarbetsplatser. E x 1,0 8,4 10,0 N x 2,5 6,5 6,5 E G 1,0 9,1 13,0 N x 2,5 10,8 19,0 N G 1,0 10,0 16,0 N x 1,5 5,9 5,0 E x 1,5 9,1 13,0 E G 1,5 9,8 15,0 E G 1,5 10,8 19,0 E G 1,5 11,8 23,0 N G 1,5 14,8 37,0 E G 2,5 11,6 23,0 E G 2,5 12,8 28,0 E G 2,5 14,0 34,0 N G 2,5 17,2 52,0 N G 2,5 22,1 75,0 N G 2,5 26,0 103,0 N G 2,5 30,4 131,2 N G 1,5 18,9 45,0 N x 4,O 7,4 8,9 N G 1,5 22,1 80,0 N x 4,0 12,4 21,7 N G 1,5 25,7 89,8 84 E G 4,0 13,3 27,1 E G 4,0 14,7 33,6 E G 4,0 16,3 42,2 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

85 H07RN-F (RDOE, RDOT) Neoprenguimantlad apparat- och anslutningskabel ² ² N x 6,0 8,1 11,5 N x 50,0 17,7 67,5 N x 6,0 13,8 28,2 N G 50,0 35,8 240,9 N G 6,0 14,8 35,5 E G 50,0 39,6 302,9 E G 6,0 16,5 44,9 E G 50,0 47,0 395,0 E G 6,0 18,1 56,7 N x 70,0 20,0 90,8 N x 10,0 10,4 19,0 N G 70,0 40,5 321,1 E G 70,0 44,9 412,1 N G 10,0 20,8 67,4 E G 10,0 22,6 83,3 E G 10,0 24,8 101,0 N x 16,0 11,7 25,9 N G 16,0 23,3 91,3 E G 16,0 25,4 113,8 E G 16,0 28,1 140,0 N x 25,0 13,8 37,5 N G 25,0 27,7 132,4 E G 25,0 30,8 171,4 E G 25,0 33,6 209,6 N x 35,0 15,4 49,2 N G 35,0 31,0 175,4 E G 35,0 34,3 220,4 E G 35,0 41,0 270,0 N x 95,0 22,2 117,1 E G 95,0 50,4 536,1 N x 120,0 24,6 144,5 E G 120,0 55,4 654,6 N x 150,0 26,9 178,3 N G 150,0 60,9 809,5 N x 185,0 28,9 212,5 N G 185,0 65,7 965,2 N x 240,0 32,7 273,3 N x 300,0 36,5 334,8 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

86 H01N2-D Neopreneguimantlad svetskabel av neoprenegui Ledare av extra mångtrådig koppar Ver 08/04/13 Oljebeständig Väldigt flexibel trots tuffa förhållanden Väderbeständig ² N x 10,0 8,9 13,5 N x 16,0 10,3 20,5 Godkännande Färg på yttermantel VDE 0295, IEC HAR 100 V Blank extra mångtrådig fintrådig koppar Neoprene Svart 10 x kabeldiametern -40 C C -25 C C 1000 V IEC N x 25,0 11,5 30,2 N x 35,0 13,0 42,0 N x 50,0 15,0 58,6 N x 70,0 17,0 79,8 N x 95,0 19,5 101,5 N x 120,0 21,8 131,0 86 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel svetskabel med exceptionellt hög tålighet och förmåga att behålla sin flexibilitet även om kabeln utsätts för ljus, olja samt kyla och värme. Lämpar sig för torra och våta miljöer. Kan användas inom- och utomhus.

87 NSGAFÖU Guiisolerad kopplingskabel av special gui Innermantel av gui Ledare av fintrådig förtent koppar 4 Kopplingskabel i oljebeständigt och flamhäande utförande. Har en inner- och yttermantel av special gui vilket gör att den tål hög mekanisk belastning. Kortslutnings- och jordfelssäker upp till 1000 V. För installationer i bussar, tåg och i kopplingsskåp. Lämpar sig för även för anslutning till rörliga enheter. Oljebeständig Tål hög mekanisk belastning Ver 08/04/13 ² Godkännande Uo/U Innermantel Färg på yttermantel Isolationsresistans Ledartemperatur VDE 0295, IEC Enl. VDE 0250 Part /3000 V Förtent fintrådig koppar Gui, EPR Special gui, polykloropren Svart 5 x kabeldiametern -40 C C -25 C C 6000 V 20 Mohm x km +90 C IEC ² 64,0 N x 1,5 5,8 5,9 N x 50,0 16,7 N x 2,5 6,0 7,3 N x 70,0 18,3 88,5 N x 4,0 6,8 9,3 N x 95,0 20,0 117,0 N x 6,0 7,4 12,5 N x 120,0 23,3 148,0 N x 10,0 9,2 19,0 N x 150,0 25,4 170,0 N x 16,0 10,0 26,5 N x 185,0 27,0 219,0 N x 25,0 13,1 40,0 N x 240,0 31,5 280,5 N x 35,0 14,2 50,5 N x 300,0 34,0 311,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 87

88 TPPU H05BQ-F/H07BQ-F PUR-mantlad apparat- och anslutningskabel polyuretan av EPR-gui Ledare av fintrådig blank koppar Slitstark Olje- och kemikaliebeständig Färgar inte av sig UV-beständig Godkännande H07BQ-F (>1,0 2) H05BQ-F Skyddsledare Färg på yttermantel Genomslagsspänning Cenelec HAR 450/750 V 300/500 V Fintrådig blank koppar EPR-gui,färgmärkta ledare Grön / Gul Polyuretan Orange RAL x kabeldiametern -40 C C 2000 V >5000 V IEC (F2) Flexibel olje-, fett- och kemikaliebeständig kabel. Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket slittålig kabel med liten böjradie och hög elasticitet. Den används som anslutningkabel i maskiner och utrustningar där kabeln utsätts för mycket kraftigt mekaniskt slitage, t.ex. byggarbetsplatser, gruvor m.m. samt inom livsmedelsteknisk och kemisk industri. Kabeln är avsedd för torra och våta rum, inom- och utomhus. Kabeln är ozon och UV-beständig och har en orange mantel, vilket gör den lätt synlig. H05BQ-F ² kg / 1000 m kg / 1000 m N x 0,75 6,5 50 N x ,0 N G 0,75 7,8 66 N G4 12,3 197,0 N G 0,75 8,2 79 N G4 13,7 256,0 N G 0,75 9,0 97 E G4 15,1 372,0 E x 1,0 7,9 75,3 N x6 12,8 250,0 N G6 13,8 267,0 E G 1,0 8,5 95,0 E G 1,0 9,7 105,0 E G 1,0 10,2 150,0 H07BQ-F Ver 08/04/13 ² N G6 15,3 346,0 E G6 16,1 491,0 N x 10 17,3 444,0 N G 10 18,5 556,0 ² kg / 1000 m N G 10 20,3 702,0 E x 1,5 8,5 95,0 E G 10 22,3 852,0 E G 1,5 9,0 108,0 E G 1,5 10,0 120,0 E G 1,5 10,8 177,0 N x 2,5 10,0 137,0 E G 2,5 10,6 150,0 E G 2,5 11,8 177,0 E G 2,5 13,0 260,0 88 N x 16 19,5 608,0 N G 16 21,0 780,0 N G 16 22,9 981,0 E G 16 25,3 1206,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

89 QWPK H05BQ-F / H07BQ-F PUR-mantlad apparat- och anslutningskabel polyuretan Innermantel av gui av EPR-gui Ledare av fintrådig koppar 4 Slitstark Olje- och kemikaliebeständig Färgar inte av sig UV-beständig H05BQ-F Ver 08/04/13 Flexibel olje-, fett- och kemikaliebeständig kabel. Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket slittålig kabel med liten böjradie och hög elasticitet. Den användes som anslutningkabel i maskiner och utrustningar där kabeln utsätts för mycket kraftigt mekaniskt slitage, t.ex. byggarbetsplatser, gruvor m.m. samt inom livsmedelsteknisk och kemisk industri. Kabeln är avsedd för torra och våta rum, inom- och utomhus. Den är ozon och UV-beständig. Kabeln har gul mantel, vilket gör den lätt synlig. Godkännande H05BQ-F (1,0 2) H07BQ-F (>1,0 2) Skyddsledare Innermantel Färg på yttermantel Genomslagsspänning HD S1 Cenelec HAR 300/500 V 450/750 V Fintrådig förtent koppar EPR-gui,färgmärkta ledare Grön / Gul Gui Polyuretan Gul 4-5 x kabeldiametern -40 C C 2000 V >5000 V IEC (F2) H07BG-F ² ² E x 1,0 7,2 6,5 E x 1,5 8,7 9,5 E G 1,0 7,6 7,5 E G 1,5 9,2 11,5 E G 1,0 8,2 9,0 E G 1,5 10,2 14,0 E G 1,0 9,1 12,0 E G 1,5 11,1 17,0 E x 2,5 10,2 14,0 E G 2,5 10,8 17,0 E G 2,5 12,1 21,0 E G 2,5 13,4 26,0 E G 4,0 12,7 24,0 E G 4,0 14,0 30,0 E G 4,0 15,6 38,0 E G 6,0 17,4 50,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 89

90 H05V-K, H07V-K (RK) PVC-isolerad enledare av Special PVC Ledare av fintrådig blank koppar Färger: 01: Rödbrun 02: Svart 03: Ljusblå RAL : Grön/Gul 05: Vit 06: Röd 07: Violett 08: Brun 09: Gul 10: Grön 11: Grå 12: Rosa 15: Orange 38: Mörkblå RAL : Blå/Vit 42: Mörkblå/Vit Godkännande H05V-K H07V-K H05V-K H07V-K VDE 0295, IEC 60228, SS (HD 21.3 S3) HAR 300/500 V 450/750 V Blank fintrådig koppar Special PVC 4 x kabeldiametern Flexibel PVC-isolerad kopplingsledning. Främst avsedd för användning för inre kopplingar i centraler och apparatskåp. -30 C C -5 C C 2000 V 2500 V IEC (F2) Vid beställning ersättes XX i N-nr med önskad färgkod enligt ovan. H05V-K Ver 08/04/13 H07V-K ² ² N XX 1 x 0,5 2,2 0,9 N XX 1 x 1,5 3,0 2,0 N XX 1 x 0,75 2,3 1,1 N XX 1 x 2,5 3,7 3,0 N XX 1 x 1,0 2,5 1,4 N XX 1 x 4,0 4,2 4,8 N XX 1 x 6,0 4,9 6,8 N XX 1 x 10,0 6,4 11,8 N XX 1 x 16,0 7,9 18,5 N XX 1 x 25,0 9,8 28,6 N XX 1 x 35,0 11,2 38,8 N XX 1 x 50,0 13,1 56,6 N XX 1 x 70,0 15,3 77,1 N XX 1 x 95,0 18,5 93,4 N XX 1 x 120,0 20,0 125,0 N XX 1 x 150,0 22,0 160,0 N XX 1 x 185,0 23,6 198,0 N XX 1 x 240,0 27,7 260,0 90 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

91 H05Z-K, H07Z-K (RQ) Halogenfri enledare av halogenfri polymer Ledare av fintrådig blank koppar Flexibel halogenfri kopplingsledning. Den halogenfria isoleringen gör att inga korrosiva gaser frigörs och att rökutvecklingen hålls på en låg nivå, vilket reducerar risken för rökskador på byggnaderna i händelse av brand. Färger: 01: Rödbrun 02: Svart 03: Ljusblå RAL : Grön/Gul 05: Vit 06: Röd 07: Violett 08: Brun 09: Gul 10: Grön 11: Grå 12: Rosa 15: Orange 38: Mörkblå RAL : Blå/Vit 42: Mörkblå/Vit 4 Godkännande H05Z-K H07Z-K VDE 0295, IEC HAR 300/500 V 450/750 V Blank fintrådig koppar Halogenfri polymer 8 x kabeldiametern -40 C C 2500 V IEC , HD606 - IEC Vid beställning ersättes XX i N-nr med önskad färgkod enligt ovan. Ver 08/04/13 H05Z-K H07Z-K ² N XX 1 x 0,75 N XX 1 x 1,0 ² 2,8 1,1 N XX 1 x 1,5 3,5 2,0 2,9 1,3 N XX 1 x 2,5 4,3 3,0 N XX 1 x 4,0 4,9 4,5 N XX 1 x 6,0 5,5 7,0 N XX 1 x 10,0 7,1 11,0 N XX 1 x 16,0 8,4 18,0 N XX 1 x 25,0 10,6 26,0 N XX 1 x 35,0 12,1 36,0 N XX 1 x 50,0 14,4 53,0 N XX 1 x 70,0 16,6 77,0 N XX 1 x 95,0 18,8 93,0 N XX 1 x 120,0 20,9 120,0 N XX 1 x 150,0 23,3 153,6 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 91

92 BITFLEX TWIN Batterikabel av PVC av TPE Ledare av fintrådig blank koppar Ver 08/04/13 Silikonfri Flexibel UV-beständig ² (H x B) E x 10 7,2 x 14,8 28,0 E x 16 8,8 x 17,2 41,5 E x 25 11,2 x 23,5 63,0 E x 35 12,5 x 26,3 79,9 E x 50 14,3 x 30,2 113,0 92 VDE 0250 kl. 6 Ledarfärg Färg på yttermantel 300/500 V Fintrådig blank koppar TPE Röd, blå PVC Transparent 6 x kabeldiametern -25 C C IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Extra flexibel batterikabel med dubbelisolerad mantel. Kabeln kan användas både inom- och utomhus som anslutningskabel för batterier.

93 BITFLEX TWIN HF Halogenfri batterikabel av halogenfri TPE av halogenfri TPE Ledare av fintrådig blank koppar 4 Extra flexibel halogenfri batterikabel med dubbelisolerad mantel. Kabeln kan användas både inom- och utomhus som anslutningskabel för batterier. Halogenfri Silikonfri Flexibel ² (H x B) kl. 6 (VDE 0250) Ledarfärg Färg på yttermantel 300/500 V Fintrådig blank koppar Halogenfri TPE Röd, blå Halogenfri TPE Svart 6 x kabeldiametern -30 C C IEC E x 10 7,2 x 14,8 28,8 E x 16 9,3 x 19,3 37,5 E x 25 11,2 x 23,5 63,0 E x 35 13,5 x 26,3 80,0 E x 50 14,3 x 30,2 113,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 93

94 WYBLYK-S Batterikabel av PVC av TPE Ledare av fintrådig blank koppar Ver 08/04/13 Silikonfri Flexibel ² (H x B) N x 2,5 5,3 x 12,6 8,30 N x4 6,0 x 13,0 11,4 N x6 6,6 x 14,0 15,8 E x 10 8,0 x 17,0 25,7 E x 16 9,0 x 19,0 38,5 E x 25 11,0 x 23,0 57,0 E x 35 12,5 x 26,0 78,6 E x 50 14,5 x 30,0 108,9 N x 70 16,0 x 33,0 150,0 94 DIN VDE 0295 kl. 5/6, IEC kl. 5/6 Ledarfärg Färg på yttermantel 300/500 V Fintrådig blank koppar TPE Röd, blå PVC Transparent 6 x kabeldiametern -20 C C IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Extra flexibel batterikabel med dubbelisolerad mantel. Kabeln kan användas både inom- och utomhus som anslutningskabel för batterier.

95 PV1-F Halogenfri UV-beständig kabel för solpanelsanläggningar av LSZH av LSZH 4 Ledare av fintrådig förtent koppar Dubbelisolerad, halogenfri, UV- och väderbeständig kabel i slitstarkt utförande. Ledningen är speciellt framtagen för installation i solpanelsanläggningar och godkänd av TÜV med en garanterad livlängd på minst 20 år vid förläggning direkt i solljus. Kan även förläggas i mark. Dubbelisolerad Halogenfri UV- och väderbeständig Slitstark Märkspänning 600/1000 V Kan förläggas i mark Godkännande VDE 0295 kl 5 TÜV 0,6/1,0 kv Färg på yttermantel Fintrådig förtent blank koppar kl. 5 LSZH, termoplastisk gui LSZH, termoplastisk gui Svart (RAL 9005), Röd (RAL 3013) eller Blå (RAL 5015) Ledartemperatur Ledarantal och area ² Färg E x 4,0 5,7 6,3 Svart E x 4,0 5,7 6,3 Röd E x 4,0 5,7 6,3 Blå E x 6,0 6,5 8,6 Svart E x 6,0 6,5 8,6 Röd E x 6,0 6,5 8,6 Blå 5 x kabeldiametern 15 x kabeldiametern -40 C C +120 C 5000 V CEI EN Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 95

96 SiLHY Värmebeständig anslutningskabel av värmebeständig PVC av silkon Ledare av fintrådig koppar Värmetålig Flexibel Ver 08/04/13 ² Yttermått Godkännande Färg på yttermantel Ledare Längd max +180 C max +105 C 2000 V IEC Förpackning E x 1,5 3,8 x 6,4 8,0 100 m Ring E x 2,5 4,6 x 7,6 10,5 100 m Ring 96 Cenelec HD 21,1, HD 22.1 CE 300/300 V Fintrådig koppar Silikon, blå och brun Värmebeständig PVC Vit 6 x kabeldiametern Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel flat anslutningkabel för installation av halogen-downlight belysning, både på primär och sekundärsidan.

97 SKX (H03VVH2-F) PVC-mantlad apparat- och anslutningskabel av PVC av PVC Ledare av mångtrådig koppar 4 Flexibel flat anslutningkabel för hushålls- och kontorsbruk. Kabeln används som förlängningkabel och som anslutningskabel av armaturer, hushållsapparater, kontorsmaskiner m.m i torra lokaler. Godkännande Blyfri Ver 08/04/13 ² Yttermått Färg Längd HD 21.5 Cenelec HAR 300/300 V Extra mångtrådig koppar Blyfri PVC, blå och brun Blyfri PVC 6 x kabeldiametern +5 C C 2000 V IEC Förpackning E x 0,75 3,5 x 6,0 2,6 Vit 100 m Ring N x 0,75 3,5 x 6,0 2,6 Guld 100 m Bobin N x 0,75 3,5 x 6,0 2,6 Brun 100 m Bobin N x 0,75 3,5 x 6,0 2,6 Svart 100 m Bobin Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 97

98 SKK (H03VV-F) PVC-mantlad apparat- och anslutningskabel av PVC av PVC Ledare av fintrådig blank koppar Ver 08/04/13 Godkännande Blyfri HD 21.5 Cenelec HAR 300/300 V Fintrådig blank koppar Blyfri PVC, färgmärkta Blyfri PVC 6 x kabeldiametern +5 C C 2000 V IEC ² Färg Längd Förpackning E x 0,75 6,0 3,0 Vit 100 m Ring 98 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel anslutningkabel för hushålls- och kontorsbruk. Kabeln används som förlängningkabel och som anslutningskabel av armaturer, hushållsapparater, kontorsmaskiner m.m i torra lokaler.

99 RKX (H05VVH2-F) PVC-mantlad apparat- och anslutningskabel av PVC av PVC Ledare av mångtrådig koppar 4 Flexibel anslutningkabel för hushålls- och kontorsbruk. Kabeln används som förlängningkabel och som anslutningskabel av armaturer, hushållsapparater, kontorsmaskiner m.m. Godkännande Blyfri Ver 08/04/13 HD 21.5 Cenelec HAR 300/500 V Extra mångtrådig koppar Blyfri PVC, blå och brun Blyfri PVC 6 x kabeldiametern +5 C C 2000 V IEC ² Yttermått Färg Längd Förpackning E x 0,75 4,1 x 6,5 2,3 Vit 100 m Ring Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 99

100 RKK (H05VV-F) PVC-mantlad apparat- och anslutningskabel av PVC av PVC Ledare av fintrådig blank koppar Godkännande Skyddsledare Blyfri Ver 08/04/13 HD 21.5 Cenelec HAR 300/500 V Extra mångtrådig koppar Blyfri PVC, färgmärkta Grön / Gul Blyfri PVC 6 x kabeldiametern +5 C C 2000 V IEC ² Färg Längd Förpackning E x 0,75 7,2 5,9 Vit 100 m Ring E G 0,75 7,6 7,1 Vit 100 m Ring E G 0,75 9,0 10,8 Vit 100 m Ring E G 1,0 8,0 8,4 Vit 100 m Ring E x 1,5 8,6 9,4 Vit 100 m Ring E G 1,5 9,4 11,8 Vit 100 m Ring E G 1,5 8,8 14,9 Vit 100 m Ring E G 1,5 11,6 17,7 Vit 100 m Ring E G 2,5 12,2 26,2 Vit 50 m Ring 100 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel anslutningkabel för hushålls- och kontorsbruk. Kabeln används som förlängningkabel och som anslutningskabel av armaturer, hushållsapparater, kontorsmaskiner m.m.

101 LVS PVC-mantlad flexibel högtalarkabel av PVC Ledare av fintrådig blank koppar 4 50 V Fintrådig blank koppar PVC, polaritetsmärkt -20 C C 2000 V Ver 08/04/13 Flexibel anslutningskabel för högtalare. Kabelns uppbyggnad uppfyller de krav som ställs på HiFi-högtalarkabel. Kabeln är uppbyggd som tvillingledning och är delbar. Ena polen är märkt med längsgående markering. ² Yttermått Isolationsresistans Mohm x km vid 20 C Färg på yttermantel E x 0,75 2,5 x 4,9 2,5 12,0 26,0 Röd/svart E x 1,0 3,0 x 6,0 3,5 15,0 19,5 Röd/svart E x 1,5 3,5 x 7,0 5,0 18,0 13,3 Transparent E x 2,5 3,8 x 7,6 7,0 19,0 7,98 Transparent E x 4,0 5,2 x 10,4 12,0 26,0 4,95 Transparent Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 101

102

103 Kapitel 5 Häng-, flat- och trumkabel Novoflex HEAVY H07VVH6-F PVC-mantlad flatkabel 104 Novoflex HEAVY LSOH/90 Halogenfri flatkabel 105 Novoflex HEAVY NGFLGÖU-UL/90 Neoprenguimantlad flatkabel Novoflex HEAVY M(StD)HÖU-UL/90 Neoprenguimantlad skärmad (EMC) flatkabel Novoflex HEAVY PUR-HF/90 PUR-mantlad traverskabel Novoflex HEAVY PUR-C-HF/90 PUR-mantlad kopparskärmad (EMC) traverskabel Novoflex HEAVY TR-PUR-HF/90 PUR-mantlad trumkabel Novoflex HEAVY (K) NSHTÖU-J/KSM-S/90 Neoprenguimantlad trumkabel Novoflex HEAVY NFLGÖU Neoprenguimantlad hängkabel 116 Novoflex HEAVY LIFT-H PVC-mantlad hängkabel 117 Novoflex HEAVY LIFT 2S PVC-mantlad hängkabel Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

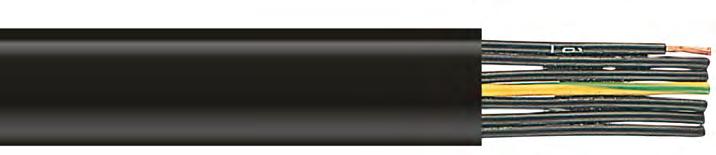

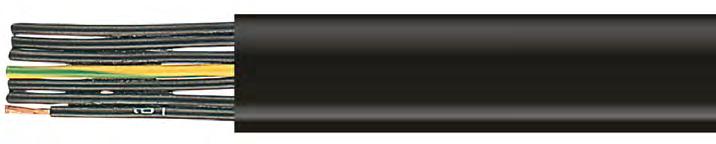

104 Novoflex HEAVY H07VVH6-F PVC-mantlad flatkabel av PVC av PVC Ledare av blank koppar Liten böjradie Ver 08/04/13 ² Yttermått Godkännande VDE 0295 kl. 5, IEC kl. 5 Uppfyller svensk och europeisk standard 450/750 V Blank koppar PVC, svart med vit nuermärkning, 5 ledare färgmärkt Skyddsledare Grön / gul PVC Färg på yttermantel Svart 10 x kabeltjockleken -30 C C -15 C C 2500 V Ledartemperatur +70 C IEC ² Yttermått Flexibel flatkabel med PVC-mantel. Den fintrådiga ledaruppbyggnaden ger en mycket böjlig och flexibel flatkabel. Den används som styr- och manöverkabel i hiss-, travers- och krananläggningar och där kraftiga böjningar i ett plan förekoer. För installation inomhus i torra och fuktiga rum. kg / 100 0m E G 1,5 5,2 x 14,5 12,7 E G 4,0 6,9 x 20,0 31,5 E G 1,5 5,2 x 17,5 14,0 N G 4,0 6,9 x 26,0 39,0 N G 4,0 6,9 x 35,5 53,0 N G 1,5 5,2 x 25,3 22,5 E G 1,5 5,2 x 25,3 26,0 E G 1,5 5,2 x 27,3 32,0 E G 1,5 5,2 x 40,8 39,6 N G 1,5 5,2 x 61,8 71,0 N G 1,5 5,2 x 83,0 81,5 E G 2,5 5,9 x 17,5 18,5 E G 2,5 5,9 x 21,0 24,0 N G 2,5 5,9 x 31,0 34,0 N G 6,0 7,4 x 22,0 43,0 N G 6,0 7,4 x 31,0 52,5 N G 6,0 7,4 x 43,0 75,5 N G 10,0 9,3 x 27,6 68,2 N G 10,0 11,0 x 37,5 111,0 N G 16,0 11,2 x 34,5 101,5 N G 16,0 11,2 x 43,5 120,0 E G 2,5 5,9 x 33,0 37,5 N G 2,5 5,9 x 42,5 51,0 N G 25,0 13,0 x 41,5 137,0 E G 2,5 5,9 x 49,0 57,4 N G 35,0 14,5 x 49,5 192,0 N G 2,5 5,9 x 102,0 119,0 104 N G 50,0 17,5 x 58,5 270,0 N G 70,0 20,0 x 63,0 371,0 N G 95,0 20,5 x 71,3 455,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

105 Novoflex HEAVY LSOH/90 Halogenfri flatkabel av polyolefin av halogenfri specialblandning Ledare av fintrådig blank koppar Ver 08/04/13 Halogenfri flexibel flatkabel med yttermantel av polyolefin och fintrådig ledaruppbyggnad, vilket ger en mycket böjlig och flexibel flatkabel. Lämplig som ström, styr- och manöverkabel i hiss-, travers- och krananläggningar och där kraftiga böjningar i ett plan förekoer. Kabeln är speciellt passande i installationer där hög säkerhet fodras. Lämplig för installation inom- eller utomhus med beaktan av temperaturområdet. Halogenfri Silikonfri Drifttemperatur upp till +90 C ² Yttermått N G 1 4,6 x 66,8 63,0 E G 1,5 5,0 x 16,0 11,0 E G 1,5 5,0 x 29,0 22,0 E G 1,5 5,0 x 41,0 32,0 E G 2,5 5,7 x 19,0 17,0 E G 2,5 5,7 x 35,0 33,0 E G 2,5 5,7 x 51,0 49,0 N G 4,0 6,5 x 21,0 25,0 E G 6,0 7,0 x 23,5 33,0 E G 10,0 9,0 x 29,0 55,0 E G 16,0 10,4 x 35,0 80,0 N G 25,0 13,5 x 45,5 135,0 N G 35,0 14,8 x 50,5 180,0 N G 50,0 16,5 x 56,0 240,0 N G 70,0 18,0 x 63,0 325,0 5 VDE 0295 och IEC kl. 5, VDE : 300/500 V; 1,5 2: 0,6/1 kv Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning, 5 ledare färgmärkt Skyddsledare Grön / gul Polyolefin Färg på yttermantel Svart 10 x kabeltjockleken -25 C C -5 C C Hänghöjd max 35 m 2,5 kv Ledartemperatur +90 C IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 105

106 Novoflex HEAVY NGFLGÖU-UL/90 Neoprenguimantlad flatkabel av neoprengui av gui Ledare av fintrådig blank koppar Ver 08/04/13 Oljebeständig Väderbeständig UL- Godkänd Silikonfri Liten böjradie Drifttemperatur upp till +90 C Godkännande VDE 0295 och IEC kl. 5/6 UL-Style 4540 Uppfyller amerikansk och europeisk standard 600 V Blank koppar Gui, svart med vit nuermärkning, 5 ledare färgmärkt Skyddsledare Grön / gul NEOPRENE Färg på yttermantel Svart 5 x kabeltjockleken -40 C C -35 C C 2 kv Ledartemperatur +90 C IEC ² Yttermått (min - max) ² Yttermått (min - max) E G 1,5 4,6 x 15,6 6,4 x 17,0 19,0 N G 4,0 7,0 x 21,8 9,1 x 24,8 39,5 E G 1,5 4,6 x 20,3 6,4 x 21,5 24,0 N G 4,0 7,0 x 29,0 9,1 x 32,0 52,0 N G 1,5 4,6 x 26,1 6,4 x 29,1 30,0 N G 4,0 7,0 x 36,8 9,1 x 39,8 67,5 E G 1,5 4,6 x 29,3 7,0 x 32,0 34,0 E G 6,0 12 G 1,5 5,2 x 43,5 7,0 x 47,5 55,0 7,9 x 24,9 9,9 x 27,9 46,6 E N G 6,0 6 x 4 G 1,5 10,5 x 50,5 12,5 x 55,3 130,0 7,9 x 31,7 9,9 x 34,7 60,5 N N G 6,0 7,9 x 41,9 9,9 x 45,9 91,0 E G 2,5 5,8 x 18,7 7,8 x 20,7 28,0 E G 10,0 5 G 2,5 5,8 x 24,0 7,8 x 26,0 35,5 9,2 x 30,3 11,2 x 33,3 77,5 E N G 10,0 7 G 2,5 5,8 x 31,0 7,8 x 33,0 48,5 9,2 x 38,0 11,2 x 41,5 98,5 N N G 10,0 8 G 2,5 5,8 x 35,0 7,8 x 38,0 51,0 9,2 x 51,3 11,2 x 55,3 138,5 E E G 2,5 6,2 x 50,8 8,2 x 54,8 79,5 106 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel flatkabel med neoprengui i yttermanteln. Den fintrådiga ledaruppbyggnaden ger en mycket böjlig och flexibel flatkabel. Den användes som styr- och manöverkabel i hiss-, travers- och krananläggningar och där kraftiga böjningar i ett plan förekoer. Lämplig i torra och fuktiga lokaler, inom- eller utomhus.

107 Novoflex HEAVY NGFLGÖU-UL/90 Neoprenguimantlad flatkabel 2 Yttermått (min - max) E G 16,0 11,0 x 35,7 13,0 x 38,7 111,0 N G 16,0 11,0 x 46,0 13,0 x 50,0 141,0 N G 16,0 11,0 x 61,0 14,0 x 66,0 234,5 N G 25,0 11,7 x 40,0 14,7 x 46,0 146,5 N G 25,0 13,0 x 54,0 16,0 x 60,0 220,0 N G 25,0 12,5 x 70,5 16,5 x 79,0 324,0 N G 35,0 13,6 x 46,2 17,6 x 53,2 217,5 N G 35,0 14,2 x 80,0 18,2 x 91,0 414,0 N G 50,0 16,1 x 55,0 20,1 x 62,0 302,0 N G 70,0 19,0 x 63,5 23,0 x 71,0 432,5 N G 95,0 21,5 x 72,5 25,5 x 81,0 511,0 N G 120,0 23,5 x 80,0 28,0 x 91,0 634,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

108 Novoflex HEAVY M(StD)HÖU-UL/90 Neoprenguimantlad skärmad (EMC) flatkabel av neoprengui av gui Förtennt fläta Ledare av fintrådig blank koppar Ver 08/04/13 EMC-anpassad Liten böjradie Oljebeständig Väderbeständig UL- godkänd Silikonfri Drifttemperatur upp till +90 C Godkännande VDE 0295 och IEC kl. 5/6 UL-Style 4540 Uppfyller amerikansk och europeisk standard 0,6/1 kv Blank koppar Gui, svart med vit nuermärkning, 5 ledare färgmärkt Skyddsledare Grön / gul Skärm Folie, kombinerad med förtennt fläta NEOPRENE Färg på yttermantel Svart 5 x kabeltjockleken -40 C C -30 C C 2,5 kv Ledartemperatur +90 C IEC Ledarantal och area ² Yttermått (min - max) Ledarantal och area ² Yttermått (min - max) N G 1,5 7,0 x 20,1-8,0 x 21,5 29,1 N G 35,0 8 G 1,5 7,0 x 36,6-8,0 x 39,6 53,7 15,6 x 51,6 17,1 x 54,6 228,2 N N G 1,5 7,0 x 53,7-8,0 x 56,8 79,5 N G 50,0 4 G 2,5 7,6 x 22,7-8,7 x 24,1 41,8 18,5 x 61,2 19,9 x 65,2 313,0 N N G 70,0 21,9 x 73,0 23,9 x 77,0 468,0 N G 95,0 22,5 x 76,1 25,5 x 82,1 560,5 N x (2 x 1) 10,0 x 30,0 13,5 x 34,0 52,5 N x (2 x 1) 10,0 x 55,0 13,5 x 60,0 90,9 N G 2,5 7,6 x 31,5-8,7 x 33,5 53,5 N G 2,5 7,6 x 61,1-8,7 x 65,1 100,4 N G 4,0 8,5 x 25,8-9,5 x 27,8 44,0 N G 6,0 8,7 x 29,2 10,7 x 30,2 60,3 N G 10,0 11,2 x 34,9 12,2 x 36,9 95,5 N G 16,0 12,6 x 38,9 13,7 x 41,9 125,4 N G 25,0 12,9 x 43,0 15,5 x 48,0 169,4 108 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel EMC-anpassad flatkabel med neoprengui i yttermanteln. Den fintrådiga ledaruppbyggnaden ger en mycket böjlig och flexibel flatkabel. Den användes som styr- och manöverkabel i hiss-, traversoch krananläggningar och där kraftiga böjningar i ett plan förekoer. Lämplig i torra och fuktiga lokaler, inom- eller utomhus.

109 Novoflex HEAVY PUR-HF/90 PUR-mantlad traverskabel av PUR av polyester Ledare av fintrådig blank koppar Textilfläta Halogenfri traverskabel för mycket höga mekaniska krav. Speciellt utvecklad för användning i kabelsläpkedjor, kabelvagnar, rörliga delar till maskiner och transportbandsanläggningar. Kabeln kan även användas permanent i vatten. Silikonfri Halogenfri Passar för användning i vatten (dock ej dricksvatten) ner till 50 meters djup Klarar hastigheter upp till 240 m/min vid använding i kabelvagnar Slitstark Nötningsbeständig Köldtålig Oljebeständig Drifttemperatur upp till +90 C Ver 08/04/13 ² Ytterdiameter (min - max) 5 DIN VDE 0295 kl. 5, VDE ,6/1 kv Fintrådig blank koppar Polyester, nuermärkta ledare 5 färgmärkta ledare Grön/gul Textilfläta PUR Svart 6 x kabeldiametern Skyddsledare Central utfyllnad Mantelfärg Böjningsradie Fast förlagd Ledartemperatur -50 C C -40 C C +90 C 2,5 kv IEC ² Ytterdiameter (min - max) kg / km N G 1,5 6,7-8,3 9,1 N G4 10,0-12,0 21,4 E G 1,5 7,7-9,3 11,0 N G4 10,7-12,8 28,0 N G 1,5 11,0-13,0 17,0 E G 1,5 13,8-15,8 32,3 E G 1,5 14,0-16,0 38,4 E G 1,5 16,0-18,0 48,0 N G 1,5 20,0-22,0 68,0 N G 2,5 8,2-9,8 13,0 N G 2,5 8,8-10,4 16,0 E G6 11,3-13,3 31,5 N G6 13,0-15,0 40,2 E G 10 14,5-16,5 51,0 N G 10 15,7-16,8 62,9 N G 16 17,5-19,5 76,5 N G 16 19,2-21,3 95,0 E G 2,5 9,6-11,2 19,0 E G 2,5 11,0-13,0 26,0 N G 25 20,5-23,5 115,0 E G 2,5 16,0-18,0 46,7 N G 25 24,3-27,3 143,0 N G 2,5 16,5-18,5 57,6 N G 2,5 19,0-21,0 75,8 N G 2,5 25,5-27,5 108,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 109

110 Novoflex HEAVY PUR-HF/90 PUR-mantlad traverskabel ² Ytterdiameter (min - max) kg / km N G 35 26,0-29,0 158,2 N G 50 28,5-32,5 217,5 N G 70 38,6-42,6 307,0 N G 95 42,5-46,5 415,0 N X 16 8,2-10,2 18,8 N X 25 9,6-11,6 27,1 N X 35 12,0-14,0 36,8 N X 50 13,5-15,5 53,3 N X 70 16,0-18,0 74,8 N X 95 17,6-19,6 97,0 N X ,0-22,0 121,5 N X ,0-14,0 155,2 1 X ,5-26,5 183,0 1 X ,5-30,5 245,0 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

111 Novoflex HEAVY PUR-C-HF/90 PUR-mantlad kopparskärmad (EMC) traverskabel av PUR Skärm av flätad förtennt koppartråd Innermantel av PUR av polyester Ledare av fintrådig blank koppar Textilfläta Halogenfri EMC-anpassad traverskabel för mycket höga mekaniska krav. Speciellt utvecklad för användning i kabelsläpkedjor, kabelvagnar, rörliga delar till maskiner och transportbandsanläggningar. Kabeln kan även användas permanent i vatten. Silikonfri Halogenfri Passar för användning i vatten (dock ej dricksvatten) ner till 50 meters djup Klarar hastigheter upp till 240 m/min vid använding i kabelvagnar Slitstark Nötningsbeständig Köldtålig Oljebeständig EMC-anpassad Drifttemperatur upp till +90 C Ver 08/04/13 ² Ytterdiameter (min - max) 5 DIN VDE 0295 kl. VDE ,6/1 kv Fintrådig blank koppar Polyester, nuermärkta ledare 5 färgmärkta ledare Grön/gul Textilfläta PUR Fläta av förtennt koppartråd PUR Svart 6 x kabeldiametern Skyddsledare Central utfyllnad Innermantel Skärm Mantelfärg Böjningsradie Fast förlagd Ledartemperatur -50 C C -40 C C +90 C 2,5 kv IEC ² Ytterdiameter (min - max) N G 1,5 10,5-12,1 18,0 E G6 14,2-16,2 43,0 N G 1,5 11,3-12,9 22,5 E G 10 17,5-19,5 64,0 E G 1,5 10,4-12,4 24,0 N G 16 21,0-23,0 107,0 E G 1,5 14,5-16,5 37,40 N G 25 24,0-27,0 152,0 E G 1,5 16,0-18,0 41,9 N G 35 28,5-31,5 203,7 N G 50 33,0-37,0 278,0 N G 2,5 11,9-13,6 25,7 E G 2,5 12,7-14,3 29,2 N X 25 10,5-12,5 32,5 E G 2,5 17,0-19,0 54,0 N X 35 12,1-14,1 43,5 N G 2,5 17,2-19,2 69,0 N G4 13,0-15,0 34,0 N G4 14,0-16,0 34,5 N X 50 14,5-16,5 62,0 N X 70 17,0-19,0 82,4 N X 95 18,5-20,5 106,0 N X ,0-23,0 133,1 N X ,5-24,5 186,0 N X ,0-27,0 202,6 N X ,5-31,5 262,0 N X (2 X 1) 15,5-17,5 310,0 N X (2 X 1,5) 16,0-18,0 324,0 N X (2 X 1,5) 17,5-19,5 446,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 111

112 Novoflex HEAVY TR-PUR-HF/90 PUR-mantlad trumkabel av PUR Textilväv Innermantel av PUR av polyester Ledare av fintrådig blank koppar Textilfläta Ver 09/04/13 Silikonfri Halogenfri Slitstark Liten ytterdiameter och låg vikt För hastigheter upp till 180 m/min Kan användas i vatten (dock ej i dricksvatten) ner till 50 meters djup Drifttemperatur upp till + 90 C 112 DIN VDE 0295 kl. 5, VDE ,6/1 kv Fintrådig blank koppar Polyester, nuermärkta ledare 5 färgmärkta ledare Grön/gul Textilfläta PUR PUR Svart 6 x kabeldiametern Skyddsledare Central utfyllnad Innermantel Mantelfärg Böjningsradie Fast förlagd Ledartemperatur PUR-mantlad slitstark trumkabel. Lämplig för användning inom tung industri, på transportbandsanläggningar, mobila motorer och på kabelvindor/truor. Kabeln kan användas både i vertikal och horisontell drift inom och utomhus. -50 C C -40 C C +90 C 2,5 kv IEC ² Ytterdiameter (min - max) Dragbrottsgräns ca N E G 1,5 10,0-11,2 15, E G 1,5 10,6-11,8 17, E G 1,5 12,1-13,5 21, E G 1,5 15,4-17,0 36, E G 1,5 16,3-18,1 45, E G 1,5 18,7-20,9 59, E G 1,5 21,6-24,0 72, E G 2,5 11,1-12,3 20, E G 2,5 11,8-13,0 23, E G 2,5 13,3-14,7 31, E G 2,5 18,5-20,5 48, E G 2,5 18,5-20,5 67, E G 2,5 21,2-23,6 86, E G 2,5 25,4-28,2 108, E G 2,5 27,0-30,0 132, Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

113 Novoflex HEAVY TR-PUR-HF/90 PUR-mantlad trumkabel ² Ytterdiameter (min - max) E G4 12,2-13,6 28,1 Dragbrottsgräns ca N 1690 N G 4 22,7-25,3 80, E G6 13,3-14,9 37, E G 10 17,1-18,9 61, E G 16 19,9-22,1 92, E G 25 22,9-25,5 122, E G 35 27,2-30,0 177, N G4 13,1-14,5 31, N G6 14,5-16,1 43, Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 113

114 Novoflex HEAVY (K) NSHTÖU-J/KSM-S/90 Neoprenguimantlad trumkabel av Neoprengui Innermantel av Neoprengui av gui Ledare av fintrådig blank koppar Slitstark För rörelse i upp till 120 m/min (KSM-S m/min) Klarar permanent dragbelastning och torsion, max 20 N/2. Vid snabb acceleration måste max tillåtna dragkraft bestäas i varje individuellt fall Drifttemperatur upp till +90 C Ver 09/04/13 ² Ytterdiameter (min - max) kg / 100 m VDE 0295 kl. 5 VDE ,6/1 kv Fintrådig blank koppar Gui, nuermärkta ledare 5 färgmärkta ledare Grön/gul NEOPRENE Vulkaniserad mellan inner och yttermantel NEOPRENE Svart 6 x kabeldiametern Skyddsledare Innermantel Textilväv Mantelfärg Böjningsradie Fast förlagd Ledartemperatur -40 C C -25 C C (KSM -40 C C) +90 C 2,5 kv DIN EN ² Ytterdiameter (min - max) kg / 100 m N G 1,5 11,5-15,0 23,4 N G4 16,0-19,5 55,1 N G 1,5 12,5-16,0 27,5 N G6 17,5-21,0 59,1 N G 1,5 15,5-19,0 41,4 N G 10 22,5-27,0 97,3 N G 1,5 18,0-22,5 57,9 N G 16 26,0-30,5 138,7 N G 1,5 21,0-25,5 80,1 N G 25 31,5-36,0 202,6 N G 1,5 24,0-28,5 102,4 N G 35 34,5-39,0 256,8 N G 1,5 26,0-30,5 122,8 N G 50 40,0-45,5 359,4 N G 1,5 32,0-36,5 163,4 N G 70 43,0-48,5 463,7 N G 2,5 14,5-18,0 36,8 N G 95 52,5-58,0 647,0 N G ,0-64,5 799,0 N G 2,5 15,0-18,5 42,6 N G 2,5 17,5-21,0 57,7 N G 2,5 20,0-23,5 70,0 N G 2,5 21,0-25,5 77,5 N G 2,5 24,0-28,5 119,5 N G 2,5 29,0-33,5 156,6 N G 2,5 31,0-35,5 174,3 N G 2,5 42,5-47,0 307,0 N G 2,5 44,5-49,0 320,0 114 N G ,0-69,5 970,6 N G ,5-75,0 973,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Trumkabel för mobila stationer inom tung industri som t.ex. gruvor, stenbrott, järnverk och pappersbruk. Kabeln är gjord för att klara dragpåkänning och torsion, i hastigheter upp till 120 m/min. Med splittad jord (KSM-S) upp till 180 m/min.

115 Novoflex HEAVY (K) NSHTÖU-J/KSM-S/90 Neoprenguimantlad trumkabel KSM-S ² Ytterdiameter (min - max) kg / 100 m ² Ytterdiameter (min - max) kg / 100 m N G4 17,5-21,0 61,5 N X G 25/3 32,9-36,0 252,6 N G6 19,0-23,5 75,3 N X G 35/3 38,9-42,0 349,4 N G 10 24,5-29,0 118,8 N X G 50/3 42,4-46,5 446,6 N G 16 28,0-32,5 166,6 N X G 70/3 47,9-52,0 564,0 N G 25 33,5-38,0 253,0 N G 35 38,0-43,5 342,0 N X G 70/3 51,7-55,8 671,3 N G 2,5 + 5 x 1,5 C* 29,0-34,0 157,0 N X G 95/3 56,2-60,3 786,5 N G 2,5 + 5 x 1,5 C* 31,0-36,0 168,4 N X G 120/3 64,2-68,3 1080,0 * Separat skärm 5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 115

116 Novoflex HEAVY NFLGÖU Neoprenguimantlad hängkabel av neoprengui av gui Ledare av blank koppar Bärlina Oljebeständig Väderbeständig Ver 09/04/13 ² VDE / 500 V Blank koppar Gui, svart med vit nuermärkning, < 5 ledare färgmärkt Skyddsledare Grön / gul Neoprengui Färg på yttermantel Svart 12,5 x kabeldiametern -40 C C -25 C C 3000 V IEC ² Flexibel hängkabel med bärlina av textiltvinning. Den extra fintrådiga ledaruppbyggnaden i kombination med kort ledarslaglängd ger en mycket böjlig och flexibel kabel. Kabeln används som styr- och manöverkabel på maskiner, kranar och till manöverdon. N G 1,0 9,5 11,6 N G 2,5 11,3 24,2 N G 1,0 10,5 24,5 N G 2,5 12,4 28,9 N G 1,0 14,0 23,0 N G 2,5 15,5 28,9 N G 1,0 16,0 26,8 N G 2,5 21,9 71,0 N G 1,0 18,9 39,0 N G 2,5 26,4 120,0 N G 1,0 19,2 43,0 N G 2,5 38,0 173,7 N G 6,0 18,8 52,4 N G 10,0 21,8 72,5 N G 16,0 25,4 102,8 N G 1,0 19,8 47,5 N G 1,0 22,5 65,0 N G 1,0 27,0 94,0 N G 1,0 30,6 111,0 N G 1,5 9,7 14,1 N G 1,5 11,0 22,0 N G 1,5 12,0 23,0 N G 1,5 14,0 27,0 N G 1,5 14,5 31,0 N G 1,5 17,0 33,5 N G 1,5 19,5 51,0 N G 1,5 21,0 63,0 N G 1,5 23,5 82,0 N G 1,5 32,0 137,0 116 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

117 Novoflex HEAVY LIFT-H PVC-mantlad hängkabel av PVC Textilbandage över varje skikt av PVC Ledare av extra fintrådig blank koppar Bärlina Flexibel kabel med bärlina av textiltvinning. Den extra fintrådiga ledaruppbyggnaden i kombination med kort ledarslaglängd och textilbandage mellan varje ledarskikt ger en mycket böjlig och flexibel kabel. Kabeln används som styr- och manöverkabel i hiss- och krananläggningar el. dyl. Väderbeständig Ver 09/04/13 ² Skyddsledare Färg på yttermantel 5 VDE /500 V Extra fintrådig blank koppar PVC, svart med vit nuermärkning Grön / gul Special PVC Svart 20 x kabeldiametern -15 C C 3000 V IEC N G 0,75 15,4 29,1 N G 0,75 19,2 37,2 N G 0,75 21,0 46,1 N G 0,75 23,0 54,4 N G 1,0 14,9 23,2 N G 1,0 20,0 41,5 N G 1,0 21,4 46,2 N G 1,0 21,6 49,8 N G 1,0 23,2 61,5 N G 1,0 29,0 96,6 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 117

118 Novoflex HEAVY LIFT 2S PVC-mantlad hängkabel av PVC av thermoplast Ledare av blank koppar Stålvajer Silikonfri Brottsgräns vid 2100 N Köldbeständig PVC Ver 09/04/13 ² (min / max) VDE 0295 kl /500 V Fintrådig blank koppar Thermoplast, svart med vit nuermärkning, 5 ledare färgmärkt Skyddsledare Grön / gul PVC Färg på yttermantel Svart 20 x kabeldiametern -25 C C -25 C C 2 kv IEC N G 1,0 12,5 / 15,5 40,8 N G 1,0 15,7 / 17,6 59,0 N G 1,0 17,5 / 21,8 75,1 N G 1,5 12,5 / 15,5 41,9 N G 1,5 12,8 / 16,5 51,5 N G 1,5 15,5 / 21,8 79,8 118 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Hängkabel med två separata stålvajrar ingjutna i manteln. Lämplig till manöverdon för kranar, traverser och transportanläggningar.

119 Kapitel 6 Gruvkabel TPPU H05BQ-F H07BQ-F PUR-mantlad apparat- och anslutningskabel 120 Novoflex HEAVY NSSHÖU/90 Neoprenguimantlad gruvkabel 121 Novoflex HEAVY (K) NSHTÖU-J/KSM-S/90 Neoprenguimantlad gruvkabel Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 119

120 TPPU H05BQ-F/H07BQ-F PUR-mantlad apparat- och anslutningskabel polyuretan av EPR-gui Ledare av fintrådig blank koppar Slitstark Olje- och kemikaliebeständig Färgar inte av sig UV-beständig Godkännande H07BQ-F (>1,0 2) H05BQ-F Skyddsledare Färg på yttermantel Genomslagsspänning Cenelec HAR 450/750 V 300/500 V Fintrådig blank koppar EPR-gui,färgmärkta ledare Grön / Gul Polyuretan Orange RAL x kabeldiametern -40 C C 2000 V >5000 V IEC (F2) Flexibel olje-, fett- och kemikaliebeständig kabel. Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket slittålig kabel med liten böjradie och hög elasticitet. Den används som anslutningkabel i maskiner och utrustningar där kabeln utsätts för mycket kraftigt mekaniskt slitage, t.ex. byggarbetsplatser, gruvor m.m. samt inom livsmedelsteknisk och kemisk industri. Kabeln är avsedd för torra och våta rum, inom- och utomhus. Kabeln är ozon och UV-beständig och har en orange mantel, vilket gör den lätt synlig. H05BQ-F ² kg / 1000 m kg / 1000 m N x 0,75 6,5 50 N x ,0 N G 0,75 7,8 66 N G4 12,3 197,0 N G 0,75 8,2 79 N G4 13,7 256,0 N G 0,75 9,0 97 E G4 15,1 372,0 E x 1,0 7,9 75,3 E G 1,0 8,5 95,0 E G 1,0 9,7 105,0 E G 1,0 10,2 150,0 H07BQ-F Ver 08/04/13 ² N x6 12,8 250,0 N G6 13,8 267,0 N G6 15,3 346,0 E G6 16,1 491,0 N x 10 17,3 444,0 N G 10 18,5 556,0 ² kg / 1000 m N G 10 20,3 702,0 E x 1,5 8,5 95,0 E G 10 22,3 852,0 E G 1,5 9,0 108,0 E G 1,5 10,0 120,0 E G 1,5 10,8 177,0 N x 2,5 10,0 137,0 E G 2,5 10,6 150,0 E G 2,5 11,8 177,0 E G 2,5 13,0 260,0 120 N x 16 19,5 608,0 N G 16 21,0 780,0 N G 16 22,9 981,0 E G 16 25,3 1206,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

121 Novoflex HEAVY NSSHÖU/90 Neoprenguimantlad gruvkabel av Polykloropren typ 5GM5 Innermantel av EPR-gui av EPR-gui Ledare av förtennt fintrådig koppar Kraftig anslutningskabel i gui som klarar höga mekaniska påfrestningar. Lämplig för användning ovan och under mark i gruvor, stenbrott och övrig tung industri. Slitstark Olje, fett och kemikaliebeständig UV-beständig Drifttemperatur upp till +90 C Ver 09/04/13 ² VDE 0295, VDE 0250 kl. 5 0,6/1 kv Förtennt fintrådig koppar EPR-gui, nuermärkta ledare 5 färgmärkta ledare Grön/gul EPR-gui Polykloropren typ 5GM5 Gul 10 x kabeldiametern Skyddsledare Innermantel Mantelfärg Böjningsradie Fast förlagd Ledartemperatur 6-40 C C -25 C C +90 C 3 kv DIN EN ² N x 1,5 11,5 19,5 N x 25 13,5 39,5 N G 1,5 12,0 18,7 N G 25 32,0 205,0 N G 1,5 12,7 25,5 N x 35 14,5 51,0 N G 1,5 13,8 26,5 N G 35 34,5 261,0 N G 2,5 13,0 28,5 N x 50 16,5 70,5 N G 2,5 15,0 36,0 N G 50/25 40,0 321,0 365,0 N G 2,5 16,4 37,3 N G 50 40,0 N G 2,5 18,0 55,0 N x 70 19,0 92,0 N G 2,5 22,5 78,5 N G 70/35 44,0 430,0 N G4 17,0 50,0 N G4 18,0 55,1 N G6 18,0 62,3 N G6 20,5 73,0 N G 10 22,5 96,5 N G 10 24,0 110,5 N x 16 11,0 28,0 N G 16 27,0 140,5 N x 95 20,7 123,0 N G 95/50 51,0 569,5 N G 95 51,0 620,5 N x ,0 150,0 N G 120/70 58,0 711,0 178,0 N x ,0 N x ,0 227,0 N x ,0 295,0 N x ,0 350,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 121

122 Novoflex HEAVY (K) NSHTÖU-J/KSM-S/90 Neoprenguimantlad trumkabel av Neoprengui Innermantel av Neoprengui av gui Ledare av fintrådig blank koppar Slitstark För rörelse i upp till 120 m/min (KSM-S m/min) Klarar permanent dragbelastning och torsion, max 20 N/2. Vid snabb acceleration måste max tillåtna dragkraft bestäas i varje individuellt fall Drifttemperatur upp till +90 C Ver 09/04/13 ² Ytterdiameter (min - max) kg / 100 m VDE 0295 kl. 5 VDE ,6/1 kv Fintrådig blank koppar Gui, nuermärkta ledare 5 färgmärkta ledare Grön/gul NEOPRENE Vulkaniserad mellan inner och yttermantel NEOPRENE Svart 6 x kabeldiametern Skyddsledare Innermantel Textilväv Mantelfärg Böjningsradie Fast förlagd Ledartemperatur -40 C C -25 C C (KSM -40 C C) +90 C 2,5 kv DIN EN ² Ytterdiameter (min - max) kg / 100 m N G 1,5 11,5-15,0 23,4 N G4 16,0-19,5 55,1 N G 1,5 12,5-16,0 27,5 N G6 17,5-21,0 59,1 N G 1,5 15,5-19,0 41,4 N G 10 22,5-27,0 97,3 N G 1,5 18,0-22,5 57,9 N G 16 26,0-30,5 138,7 N G 1,5 21,0-25,5 80,1 N G 25 31,5-36,0 202,6 N G 1,5 24,0-28,5 102,4 N G 35 34,5-39,0 256,8 N G 1,5 26,0-30,5 122,8 N G 50 40,0-45,5 359,4 N G 1,5 32,0-36,5 163,4 N G 70 43,0-48,5 463,7 N G 2,5 14,5-18,0 36,8 N G 95 52,5-58,0 647,0 N G ,0-64,5 799,0 N G 2,5 15,0-18,5 42,6 N G 2,5 17,5-21,0 57,7 N G 2,5 20,0-23,5 70,0 N G 2,5 21,0-25,5 77,5 N G 2,5 24,0-28,5 119,5 N G 2,5 29,0-33,5 156,6 N G 2,5 31,0-35,5 174,3 N G 2,5 42,5-47,0 307,0 N G 2,5 44,5-49,0 320,0 122 N G ,0-69,5 970,6 N G ,5-75,0 973,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Trumkabel för mobila stationer inom tung industri som t.ex. gruvor, stenbrott, järnverk och pappersbruk. Kabeln är gjord för att klara dragpåkänning och torsion, i hastigheter upp till 120 m/min. Med splittad jord (KSM-S) upp till 180 m/min.

123 Novoflex HEAVY (K) NSHTÖU-J/KSM-S/90 Neoprenguimantlad trumkabel KSM-S ² Ytterdiameter (min - max) kg / 100 m ² Ytterdiameter (min - max) kg / 100 m N G4 17,5-21,0 61,5 N X G 25/3 32,9-36,0 252,6 N G6 19,0-23,5 75,3 N X G 35/3 38,9-42,0 349,4 N G 10 24,5-29,0 118,8 N X G 50/3 42,4-46,5 446,6 N G 16 28,0-32,5 166,6 N X G 70/3 47,9-52,0 564,0 N G 25 33,5-38,0 253,0 N G 35 38,0-43,5 342,0 N X G 70/3 51,7-55,8 671,3 N G 2,5 + 5 x 1,5 C* 29,0-34,0 157,0 N X G 95/3 56,2-60,3 786,5 N G 2,5 + 5 x 1,5 C* 31,0-36,0 168,4 N X G 120/3 64,2-68,3 1080,0 * Separat skärm 6 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 123

124 124

125 Kapitel 7 Värmebeständig kabel RH Värmebeständig silikonisolerad ledning 126 RHH (H05SJ-K) Värmebeständig silikonisolerad ledning 127 PTFE Värmebeständig PTFE-isolerad ledning 128 SiLHY Värmebeständig anslutningskabel 129 SiHF (H05SS-F) Värmebeständig anslutningskabel 130 SiHF / Cu / Si Värmebeständig kopparskärmad (EMC) anslutningskabel 131 SiHF-GLP Värmebeständig ståltrådsarmerad anslutningskabel Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 125

126 RH Värmebeständig silikonisolerad ledning av silikongui Ledare av fintrådig förtent koppar Ver 09/04/13 Halogenfri Köld och värmebeständig Ledararea ² Halogen och brandgasnorm 300 / 500 V Fintrådig förtent koppar Silikongui 15 x kabeldiametern -60 C C 2000 V IEC och IEC IEC Ledarfärg N ,25 1,8 0,6 Svart N ,5 2,1 0,9 Svart N ,75 2,4 1,1 Svart N ,0 2,5 1,4 Svart N ,5 2,8 2,0 Svart N ,5 3,4 3,2 Svart N ,0 4,2 4,9 Svart N ,0 5,2 7,1 Svart N ,0 7,0 12,4 Svart N ,0 8,0 18,8 Svart N ,0 9,9 29,6 Svart N ,0 11,2 40,0 Svart N ,0 13,8 57,0 Svart N ,0 14,8 76,7 Svart N ,0 18,2 103,0 Svart N ,0 19,2 130,0 Svart N ,0 21,9 156,3 Svart N ,0 24,9 191,5 Svart 126 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Kopplingsledning med isolering av silikongui. Ledningen är speciellt lämplig som inre kopplingsledning i belysningsarmaturer, ugnar, värmeaggregat och i utrustningar där ledningen kontinuerligt utsätts för höga temperaturer. Ledningen är halogenfri och kan erhållas i färgerna svart, grön/gul, blå, brun, röd, vit, grå, gul, rosa och grå

127 RHH (H05SJ-K) Värmebeständig silikonisolerad ledning Mantel av lackerat flätat glasgarn av silikongui Ledare av fintrådig förtent koppar Kopplingsledning med isolering av silikongui och lackerad glasgarnsfläta. Ledningen är speciellt lämplig som inre kopplingsledning i belysningsarmaturer, ugnar, värmeaggregat och i utrustningar där ledningen kontinuerligt utsätts för höga temperaturer. Ledningen är halogenfri. Slitstark Halogenfri Köld och väderbeständig Ver 09/04/13 Ledararea ² Godkännande 0,5-16,0 2 16,0-150,0 2 Färg på yttermantel Genomslagsspänning Isolationsresistans Halogen och brandgasnorm CENELEC HD383, 22-3 S3, IEC 245-3, VDE 0250 HAR godkänd VDE 300/500 V Fintrådig förtent koppar Silikongui Lackerat flätat glasgarn Vit 15 x kabeldiametern -60 C C 2000 V >3000 V 7 >10 Mohm x km IEC och IEC IEC N ,5 2,7 1,2 E ,75 2,9 1,6 E ,0 3,2 1,8 E ,5 3,5 2,5 E ,5 4,2 3,8 E ,0 4,7 5,4 E ,0 5,3 7,6 E ,0 7,2 13,1 E ,0 8,4 21,2 E ,0 10,4 31,7 E ,0 11,7 42,7 E ,0 13,8 60,4 N ,0 15,9 81,5 N ,0 18,7 109,7 N ,0 20,4 136,2 N ,0 23,4 171,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 127

128 PTFE Värmebeständig PTFE-isolerad ledning av PTFE Ledare av mångtrådig försilvrad koppar Kopplingsledning med fintrådig ledareuppbyggnad. Isoleringen är av PTFE som har mycket goda mekaniska, termiska, elektriska och kemiska egenskaper. Ledningen är speciellt lämplig som kopplingsledning i utrustningar där ledningen kontinuerligt utsätts för höga temperaturer. Stort temperaturområde Värme och köldbeständig 300/600 V Mångtrådig försilvrad koppar PTFE 10 x kabeldiametern -190 C C Kortvarigt +300 C 2500 V IEC Ver 09/04/13 Ledararea AWG Nr Trådantal x tråddiameter Ytterdiameter N N x 0,16 0,9 0, x 0,10 1,0 0,2 N x 0,20 1,1 0,3 N x 0,25 1,3 0,4 N x 0,30 1,5 0,6 N x 0,40 1,7 1,2 N x 0,28 2,0 1,3 N x 0,36 2,2 2,0 N x 0,45 2,9 3,0 N x 0,40 3,4 5,0 128 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

129 SiLHY Värmebeständig anslutningskabel av värmebeständig PVC av silkon Ledare av fintrådig koppar Flexibel flat anslutningkabel för installation av halogen-downlight belysning, både på primär och sekundärsidan. Värmetålig Flexibel Ver 08/04/13 ² Yttermått Godkännande Färg på yttermantel Ledare Längd Cenelec HD 21,1, HD 22.1 CE 300/300 V Fintrådig koppar Silikon, blå och brun Värmebeständig PVC Vit 6 x kabeldiametern 7 max +180 C max +105 C 2000 V IEC Förpackning E x 1,5 3,8 x 6,4 8,0 100 m Ring E x 2,5 4,6 x 7,6 10,5 100 m Ring Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 129

130 SiHF (H05SS-F) Värmebeständig anslutningskabel av silikongui av silikongui Ledare av fintrådig förtent koppar Värme- och köldbeständig Halogenfri Flexibel Ver 09/04/13 ² Godkännande 0,75-2,5 2 HAR godkänd 300/500 V Fintrådig förtent koppar Färg på ledarisolering Skyddsledare Färg på yttermantel Silikon 2-5-ledare färgmärkt >6-ledare svart med vit nuermärkning Grön / Gul Silikon Rödbrun 15 x kabeldiametern -60 C C 2000 V IEC HD 22.1, HD 22.2, HD 22.15, HD ² N x 0,75 6,4 5,3 N x 2,5 9,8 14,2 N G 0,75 7,0 7,0 E G 2,5 10,4 17,2 N G 0,75 7,6 8,4 E G 2,5 11,6 21,3 N G 0,75 8,5 10,3 E G 2,5 12,6 26,2 N G 0,75 9,2 12,5 N X 1,0 6,8 6,5 N G 1,0 7,2 7,8 N G 1,0 7,8 9,4 N G 1,0 8,8 11,7 N G 1,0 9,5 13,5 E X 1,5 8,2 9,5 E G 1,5 8,7 11,5 E G 1,5 9,7 14,3 E G 1,5 10,6 17,0 N G 1,5 11,0 18,7 N G 1,5 14,0 33,2 N G 1,5 15,5 42,7 N G 1,5 20,0 63,5 130 N G 4,0 12,1 24,5 N G 4,0 13,4 30,6 N G 6,0 13,8 33,5 N G 6,0 15,2 41,7 N G 10,0 20,0 70,7 N G 10,0 21,1 81,0 N G 16,0 24,3 98,7 N G 16,0 25,6 118,0 N G 25,0 27,3 148,0 N G 35,0 31,0 203,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel kabel med fintrådig ledaruppbyggnad, som i kombination med silikonguimanteln ger en mycket elastisk kabel med liten böjradie. Kabeln används där särskilda krav ställs på värme- och köldbeständighet. Den är halogenfri och avger inga korrosiva gaser vid brand.

131 SiHF / Cu / Si Värmebeständig kopparskärmad (EMC) anslutningskabel av silikon Fläta av förtent koppartråd av silikon Ledare av fintrådig förtent koppar Flexibel kabel med fintrådig ledaruppbyggnad, som i kombination med silikonguimanteln ger en mycket elastisk kabel med liten böjradie. Kabeln används där särskilda krav ställs på värme- och köldhärdighet på isoleringen. Kabeltypen SiHF/Cu/Si är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln är halogenfri och avger inga korrosiva gaser vid brand. EMC-anpassad Värmebeständig Halogenfri Ver 09/04/13 ² VDE 0293, 0295, IEC /500 V Fintrådig blank förtent koppar Färg på ledarisolering 2-5-ledare färgmärkt >6-ledare svart med vit nuermärkning Skyddsledare Skärm Färg på yttermantel Islationsresistans Grön / Gul Fläta av förtent koppartråd Silikon Rödbrun 20 x kabeldiametern -50 C C 2000 V 200 MOhm x km IEC Silikon 7 N x 0,75 8,9 10,4 N G 0,75 9,3 11,8 N G 0,75 10,2 15,2 N G 0,75 10,9 17,6 N G 0,75 11,5 21,5 N x 1,0 9,3 11,6 N G 1,0 9,7 14,2 N G 1,0 10,7 17,5 N G 1,0 11,5 20,3 N G 1,0 12,1 25,0 N x 1,5 10,7 16,6 N G 1,5 11,2 18,8 N G 1,5 11,9 22,2 N G 1,5 13,1 27,3 N G 1,5 14,3 34,1 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 131

132 SiHF-GLP Värmebeständig ståltrådsarmerad anslutningskabel Fläta av förzinkad ståltråd Glasgarnsfläta Mantel av silikongui av silikongui Ledare av fintrådig förtent koppar Slitstark Halogenfri Liten böjradie Ver 09/04/13 ² VDE /500 V Fintrådig förtent koppar Färg på ledarisolering 2-5-ledare färgmärkt >6-ledare svart med vit nuermärkning Skyddsledare Innermantel Grön / Gul Silikon Flätad förzinkad ståltråd 20 x kabeldiametern -60 C C 2000 V IEC Silikon ² Flexibel kabel med fintrådig ledaruppbyggnad. Silikonguimanteln i kombination med förstärkt yttermantel av flätad ståltråd ger en mycket elastisk kabel med liten böjradie som tål kraftig mekanisk påfrestning. Kabeln används där särskilda krav ställs på värme- och köldhärdighet på isoleringen. Kabeln är halogenfri och avger inga korrosiva gaser vid brand. N x 0,75 7,5 5,8 N x 2,5 10,2 15,5 N G 0,75 7,8 7,5 N G 2,5 11,0 18,0 N G 0,75 9,0 9,0 N G 2,5 12,0 22,0 N G 0,75 9,8 11,0 N G 2,5 13,0 27,0 N x 1,0 7,6 7,0 N G 2,5 14,0 38,0 N G 1,0 8,5 8,5 N G 4,0 12,5 26,5 N G 1,0 9,3 10,0 N G 4,0 14,4 35,0 N x 1,5 8,6 9,5 N G 6,0 17,7 40,0 N G 1,5 9,2 11,5 N G 6,0 19,2 52,0 N G 1,5 10,0 14,5 N G 1,5 10,8 17,0 132 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

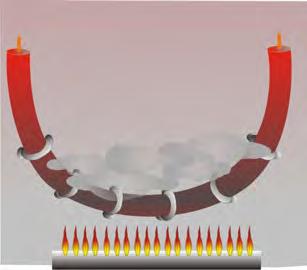

133 Kapitel 8 Brandresistent kabel Novosafe AS FE 180 / PH90-ELQYB Brandresistent halogenfri brandlarmskabel 134 Novosafe S(St) FE 180 / PH90 Brandresistent skärmad halogenfri installations- och brandlarmskabel 135 Novosafe S FE 180 / PH90 Brandresistent halogenfri installationskabel 136 Novosafe LKM-FRHF Brandresistent halogenfri styr- och kraftkabel Novosafe LKSM-EMC-FRHF Brandresistent halogenfri skärmad (EMC) styr- och kraftkabel Novosafe Fireline 750 Brandresistent halogenfri skärmad styrkabel 141 Novosafe RFE-FRHF Brandresistent halogenfri instrument- och kounikationskabel 142 Novosafe OPTO-FRHF Brandresistent optokabel 143 Novosafe NHXH FE 180-E30 0,6/1 kv Brandresistent halogenfri starkströmskabel Novosafe NHXH FE 180-E90 0,6/1 kv Brandresistent halogenfri starkströmskabel Novosafe NHXCH FE 180-E30 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel Novosafe NHXCH FE 180-E90 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel Novotronic JE-H(St)H-Bd E30-90 Brandresistent halogenfri folieskärmad telesignalkabel Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 133

134 Novosafe AS FE 180 / PH90-ELQYB Brandresistent halogenfri brandlarmskabel av halogenfri specialblandning av Mica-band och halogenfri specialblandning Ledare av entrådig blank koppar Ver 18/04/15 Brandresistent Halogenfri Flambeständig Avger inga korrosiva gaser Låg rökutveckling Färgmärkta ledare 2x1 10x2x1 Bandage Färg på yttermantel Lägsta förläggningstemperatur AC DC Parresistans Kapacitans (1 khz) Induktans Brandspridningsklass Halogenfri Låg rökutveckling Brandsäker Ledarantal och Ø E x 2 x 1,0 6,3 4,7 E x 2 x 1,0 16,4 30, V Entrådig blank koppar kl.1 Mica-band och halogenfri specialblandning Blå+orange Vit+blå, vit+orange, vit+grön, vit+brun, vit+grå, röd+blå, röd+orange, röd+grön, röd+brun, röd+grå Polyester Halogenfri polymerblandning Röd 10 x kabeldiametern -40 C C -5 C 1500 V 2250 V 48 Ω / km 120 nf / km 0,7 mh / km (Cat A), (F4A) IEC IEC PH90 (90 min, 830 C), EN 50200, IEC , -21, -23 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Brandresistent, halogenfri brandlarmskabel. Kabeln är avsedd för brandlarmssystem i installationer där höga krav på brandsäkerhet ställs. I händelse av brand bibehåller kabeln sin elektriska funktion i minst 90 minuter (PH90). Vid brand avger kabeln inga korrosiva gaser och ger ringa rökutveckling. Lämpar sig för fast installation i byggnader.

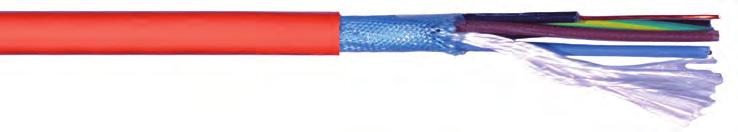

135 Novosafe S(St) FE 180 / PH90 Brandresistent skärmad halogenfri installations- och brandlarmskabel av halogenfri specialblandning Skärm av folie av keramiskt silikongui Ledare av entrådig blank koppar Ver 18/04/15 Brandresistent, skärmad, halogenfri installationskabel. Kabeln är avsedd för signalinstallationer, brandlarmssystem, styrsystem och i andra installationer där höga krav på brandsäkerhet ställs. I händelse av brand bibehåller kabeln sin elektriska funktion i minst 90 minuter (PH90). Vid brand avger kabeln inga korrosiva gaser och ger ringa rökutveckling. Lämpar sig för fast installation i byggnader. Brandresistent Halogenfri Flambeständig Avger inga korrosiva gaser Låg rökutveckling ² Färg E x 1,0 Röd 7,1 6,3 E x 1,5 Röd 7,9 7,8 N x 1,5 Orange 7,9 7,8 N G 1,5 Orange 8,3 9,9 N G 1,5 Orange 9,5 13,2 N G 1,5 Orange 10,2 16,1 N G 1,5 Orange 11,3 20,3 N x 1,5 Röd 11,3 20,3 N G 1,5 Orange 14,4 32,0 N x 1,5 Röd 14,4 32,0 N G 1,5 Orange 17,7 52,0 N x 1,5 Röd 17,7 52,0 N G 1,5 Orange 20,7 64,2 N x 1,5 Röd 20,7 64,2 N G 1,5 Orange 21,8 76,8 N x 1,5 Röd 21,8 76,8 N G 2,5 Orange 10,0 14,8 N G 2,5 Orange 11,2 19,0 N G 2,5 Orange 12,0 23,5 Färgmärkta ledare 2-ledare 3-ledare 4-ledare 5-ledare 7-ledare Bandage Skärm Färg på yttermantel Lägsta förläggningstemperatur AC DC Brandspridningsklass Halogenfri Låg rökutveckling Brandsäker 300/500 V Entrådig blank koppar kl.1 Keramisk silikongui Brun+blå Brun+blå+G/G Brun+svart+grå+G/G Brun+svart+grå+blå+G/G Nuermärkta ledare Polyester Aluminium/polyester folie med förtent biledare Halogenfri specialblandning Orange alternativt Röd 10 x kabeldiametern -40 C C -10 C 2000 V 5000 V (F4A) IEC IEC PH90 (90 min, 830 C), EN 50200, IEC , -21, -23 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

136 Novosafe S FE 180 / PH90 Brandresistent halogenfri installationskabel av halogenfri specialblandning av keramiskt silikongui Ledare av entrådig blank koppar Brandresistent Halogenfri Flambeständig Avger inga korrosiva gaser Låg rökutveckling ² Färg E x 1,5 Orange 8,1 7,8 E G 1,5 Orange 8,7 10,0 E G 1,5 Orange 9,7 13,0 E G 1,5 Orange 10,6 16,5 E G 1,5 Orange 11,5 Ver 18/04/15 E G 1,5 Orange Röd mantel Orange mantel Färgmärkta ledare 2-ledare 3-ledare 4-ledare 5-ledare 7-ledare Bandage Färg på yttermantel Lägsta förläggningstemperatur AC DC Brandspridningsklass Halogenfri Låg rökutveckling Brandsäker Brun+blå Brun+blå+G/G Brun+svart+grå+G/G Brun+svart+grå+blå+G/G Nuermärkta ledare Polyester Halogenfri specialblandning Orange alternativt Röd 10 x kabeldiametern -40 C C -10 C 2000 V 5000 V (F4A) IEC IEC PH90 (90 min, 830 C), EN 50200, IEC , -21, -23 Färg E x 1,5 Röd 10,9 19,1 N x 1,5 Röd 14,0 30,6 N x 1,5 Röd 17,0 47,7 21,0 N x 1,5 Röd 20,3 62,2 15,2 34,0 N x 1,5 Röd 21,4 74,7 E x 2,5 Orange 9,7 11,4 3 G 2,5 Orange 10,2 15,0 E G 2,5 Orange 11,1 19,0 E G 2,5 Orange 12,3 24,0 E G6 Orange 15,1 43,1 E G 10 Orange 17,5 64,9 300/500 V 450/750 V Entrådig blank koppar kl.1 Keramisk silikongui ² E Brandresistent, halogenfri installationskabel. Kabeln är avsedd för signalinstallationer, brandlarmssystem, styrsystem och i andra installationer där höga krav på brandsäkerhet ställs. I händelse av brand bibehåller kabeln sin elektriska funktion i minst 90 minuter (PH90). Vid brand avger kabeln inga korrosiva gaser och ger ringa rökutveckling. Lämpar sig för fast installation i byggnader. Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

137 Novosafe LKM-FRHF Brandresistent halogenfri styr- och kraftkabel av polyolefine av Mica-band och XLPE Ledare av fåtrådig blank koppar kl.2 alternativt kl.5 ( 16 2) Ver 12/02/16 Brandresistent, halogenfri styr- och kraftkabel. Kabeln är avsedd för installation där höga krav på brandsäkerhet ställs. Lämplig för både inom- och utomhusbruk om kabeln skyddas mot direkt solljus. Kabeln kan även levereras med svart mantel och har då en hög olje- och UV-beständighet. Brandresistent Halogenfri Flambeständig Låg rökutveckling ² N x 1,0 8,5 7,5 N x 1,5 9,0 9,0 N G 1,5 9,5 11,5 N G 1,5 11,0 15,0 N G 1,5 12,0 18,5 N G 1,5 13,0 23,0 N G 1,5 17,5 38,0 N G 1,5 20,5 56,5 N G 1,5 24,5 72,5 AC DC 1, Färgmärkta ledare 2-ledare 3-ledare 4-ledare 5-ledare 7-ledare Färg på yttermantel Lägsta förläggningstemperatur Max. ledartemperatur Brandspridningsklass Halogenfri Låg rökutveckling Brandsäker 0.6 kv/1 kv 0,9/1,5 kv Fåtrådig blank koppar kl.2 Mångtrådig blank koppar kl.5 Mica-band och XLPE Brun+blå Brun+blå+G/G Brun+svart+grå+G/G Blå+brun+svart+grå+G/G Nuermärkta ledare Polyolefine, SHF1 Orange 6 x kabeldiametern -40 C - 80 C -15 C C , (F4A) IEC IEC IEC , -2 (120 min 830 C) ² N G 2,5 11,0 16,0 N G 2,5 12,0 20,0 N G 2,5 13,0 24,0 N G 2,5 14,5 31,5 N G 2,5 19,5 51,0 N G 2,5 23,0 76,5 N G 2,5 27,5 99,5 N G 2,5 28,0 109,5 N G 2,5 31,5 145,0 N G 1,5 25,0 79,5 N x4 11,5 16,5 N G 1,5 28,0 105,0 N G4 12,5 22,0 N G4 13,5 28,0 N G4 15,0 34,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 137

138 Novosafe LKM-FRHF Brandresistent halogenfri styr- och kraftkabel ² N x6 13,0 26,0 N G6 14,0 33,0 N G6 15,0 40,5 N G6 16,5 50,5 N G 10 18,0 61,0 N G 10 19,5 75,0 N G 16 20,5 86,5 N G 16 22,5 105,0 N G 25 26,0 133,0 N G 25 28,5 164,0 N G 35 28,5 179,0 N G 35 31,5 221,5 4 G 50 34,5 253,0 5 G 50 38,0 312,0 N G 70 39,0 347,5 N G 95 46,0 461,5 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

139 Novosafe LKSM-EMC-FRHF Brandresistent halogenfri skärmad (EMC) styr- och kraftkabel av polyolefine Skärm av kopparfolie 100 % och kopparfläta 90% av Mica-band och XLPE Ledare av fåtrådig blank koppar kl.2 alternativt kl.5 ( 16 2) Ver 12/02/16 Brandresistent, halogenfri och EMC-anpassad styr- och kraftkabel. Kabeln är avsedd för installation där höga krav på brandsäkerhet ställs. Lämplig för både inom- och utomhusbruk om kabeln skyddas mot direkt solljus. Kabeln kan även levereras med svart mantel och har då en hög oljebeständighet. Brandresistent Halogenfri Flambeständig Låg rökutveckling EMC-anpassad ² N x 1,0 10,0 12,0 N x 1,5 10,5 14,0 N G 1,5 11,0 17,0 N G 1,5 12,0 20,0 N G 1,5 13,5 24,5 N G 1,5 14,5 29,5 N G 1,5 19,0 49,0 N G 1,5 22,0 68,0 N G 1,5 26,0 87,5 AC DC 1, Färgmärkta ledare 2-ledare 3-ledare 4-ledare 5-ledare 7-ledare Skärm Färg på yttermantel Lägsta förläggningstemperatur Max. ledartemperatur Brandspridningsklass Halogenfri Låg rökutveckling Brandsäker 0.6 kv/1 kv 0,9/1,5 kv Fåtrådig blank koppar kl.2 Mångtrådig blank koppar kl.5 Mica-band och XLPE Brun+blå Brun+blå+G/G Brun+svart+grå+G/G Blå+brun+svart+grå+G/G Nuermärkta ledare Kopparfolie 100% och kopparfläta 90% Polyolefine, SHF1 Orange 6 x kabeldiametern -40 C - 80 C -15 C C , (F4A) IEC IEC IEC , -2 (120 min 830 C) ² N G 2,5 12,0 21,0 N G 2,5 13,5 25,5 N G 2,5 14,5 30,5 N G 2,5 16,0 40,5 N G 2,5 21,0 63,5 N G 2,5 24,5 92,0 N G 2,5 29,0 116,5 N G 2,5 29,5 126,5 N G 2,5 33,0 166,0 N G 1,5 26,5 94,5 N x4 13,0 22,5 N G 1,5 29,5 122,0 N G4 13,5 28,0 N G4 14,5 33,5 N G4 16,5 44,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 139

140 Novosafe LKSM-EMC-FRHF Brandresistent halogenfri skärmad (EMC) styr- och kraftkabel ² N x6 14,0 34,0 N G6 15,0 40,0 N G6 16,5 50,5 N G6 18,0 60,0 N G 10 19,5 72,5 N G 10 21,0 87,0 N G 16 22,5 101,0 N G 16 24,5 113,5 N G 25 28,0 151,5 N G 25 30,5 173,5 N G 35 30,5 198,0 N G 35 34,0 239,0 4 G 50 36,5 273,0 5 G 50 40,0 333,0 N G 70 41,0 369,5 N G 95 48,5 493,5 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

141 Novosafe Fireline 750 Brandresistent halogenfri skärmad styrkabel av polymer specialblandning Skärm av aluminiumfolie av Mica-band och XLPE Ledare av solid blank koppar kl.1 alternativt fåtrådig blank koppar kl.2 Brandresistent Halogenfri Flambeständig Låg rökutveckling UV-beständig Ozon-beständig Ver 12/02/16 Brandresistent, halogenfri skärmad styrkabel. Kabeln är avsedd för fast installation där höga krav på brandsäkerhet ställs. Lämplig för både inom- och utomhusbruk. ² 11,0 N x 1,5 8,5 N x 1,5 9,2 13,0 N x 1,5 11,0 19,5 N x 1,5 14,2 30,5 N x 1,5 16,5 45,0 13,5 N x 1,5 9,5 N x 2,5 9,8 15,5 N x 2,5 10,6 18,5 N x 2,5 12,6 28,0 N x 2,5 16,8 45,0 N x 2,5 20,0 68,0 1,5 2 2,5 2 Färgmärkta ledare 2-ledare 3-ledare 4-ledare 7-ledare Skärm Färg på yttermantel Lägsta förläggningstemperatur Max. ledartemperatur Ledarmotstånd 500 V Solid blank koppar kl.1 Fåtrådig blank koppar kl.2 Mica-band och XLPE Blå+brun Brun+svart+grå Blå+brun+svart+grå Nuermärkta ledare Aluminiumfolie - plastlaminat med biledare Polymer specialblandning Röd 4 x kabeldiametern -40 C - 70 C -15 C C 1,5 2: 12,1 Ω/km 2,5 2: 7,4 Ω/km Kapacitans 1,5 2: 80 nf/km 2,5 2: 87 nf/km Induktans 1,5 2: 0,68 mh/km 2,5 2: 0,63 mh/km UV-beständig IEC Brandspridningsklass , (F4A) Halogenfri IEC Låg rökutveckling IEC Brandsäker IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 141

142 Novosafe RFE-FRHF Brandresistent halogenfri instrument- och kounikationskabel av polyolefine Skärm av kopparfläta 94% av Mica-band och XLPE Ledare av fåtrådig blank koppar kl.2 Ver 18/04/15 Brandresistent Halogenfri Flambeständig Låg rökutveckling 150/250 V Fåtrådig blank koppar kl.2 Mica-band och XLPE Ledare A: Vit, nuermärkt Ledare B: blå, nuermärkt Kopparfläta >94% Polyolefine, SHF1 Orange 6 x kabeldiametern -40 C - 80 C -15 C Skärm Färg på yttermantel Lägsta förläggningstemperatur Max. ledartemperatur +90 C Ledarmotstånd 0,75 2: 52 Ω/km 1,5 2: 24,4 Ω/km Isolationsresistens 0,75 2: 1500 MΩ/km 1,5 2: 1500 MΩ/km Kapacitans 0,75 2: 45 nf/km 1,5 2: 55 nf/km Induktans 0,75 2: 0,6 mh/km 1,5 2: 0,7 mh/km Brandspridningsklass , Halogenfri IEC Låg rökutveckling IEC Brandsäker IEC , -2 ² N x 2 x 0,75 9,5 11,5 N x 2 x 0,75 14,0 21,0 N x 2 x 0,75 16,5 33,0 N x 2 x 0,75 21,0 51,5 N x 2 x 0,75 25,5 71,0 N x 2 x 0,75 31,0 102,5 N x 2 x 0,75 39,4 160,5 N x 2 x 1,5 10,5 15,5 N x 2 x 1,5 16,0 31,5 N x 2 x 1,5 18,5 43,0 N x 2 x 1,5 24,0 72,5 N x 2 x 1,5 29,0 101,0 142 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Brandresistent, halogenfri instrument- och kounikationskabel. Kabeln är avsedd för installation där höga krav på brandsäkerhet ställs. Lämplig för både inom- och utomhusbruk om kabeln skyddas mot direkt solljus.

143 Novosafe OPTO-FRHF Brandresistent optokabel av polyolefin Skärm av korrugerad stål Längsvattentätning av flambeständigt svällband Spårkärna PP Fiber Förstärkningselement av glasfiber Brandresistent, halogenfri optokabel i armerat utförande. Kabeln är avsedd för installation inomhus i byggnader där höga krav på brandsäkerhet ställs. Brandresistent Halogenfri Flambeständig Låg rökutveckling UV-beständig Förstärkningselement Fiberidentifikation Spårkärna Längsvattentätning Skärm Färg på yttermantel Minsta böjradie Vid förläggning Fast förlagd Lägsta förläggningstemperatur Dragkraft Trycktålighet UV-beständig Brandspridningsklass Halogenfri Låg rökutveckling Brandsäker Glasfiber 3,3 Enligt SFS 5648 PP 8,0 Flambeständigt svällband Korrugerad stål, 0,15 Polyolefin Röd C - 70 C -15 C 8 max 2500 N 7000 N/100 IEC , (F4A) IEC IEC IEC Övrig teknisk data: se Teknisk information Fiber Singel mode 10/125 µm SM / OS2 (ITU-T G.652.D) Fiber Multi mode 62,5/125 µm OM3 Kärndiameter: 9,3 +/- 0,5 µm Cladding diameter 125 +/- 2 µm Kärndiameter: 62,5 +/- 3 µm Cladding diameter 125 +/- 2 µm Tuber x fiber Tuber x fiber N x6 SML 13,5 19,6 N x4 OM3L 13,5 19,6 N x6 SML 13,5 19,6 N x4 OM3L 13,5 19,6 N x6 SML 13,5 19,6 N x4 OM3L 13,5 19,6 N x4 OM3L 13,5 19,6 Fiber Multi mode 50/125 µm OM3 Kärndiameter: 50 +/- 3 µm Cladding diameter 125 +/- 2 µm Ver 12/02/16 Tuber x fiber N x4 SML 13,5 19,6 N x4 SML 13,5 19,6 N x4 SML 13,5 19,6 N x4 SML 13,5 19,6 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 143

144 Novosafe NHXH FE 180 / E30 0,6/1 kv Brandresistent halogenfri starkströmskabel av halogenfri polymer Flamhäande vävbandage av halogenfri polymer Ledare av entrådig eller fåtrådig blank koppar Halogenfri Brandresistent VDE 0207, 0266, 0472, IEC 331-1, -3, DIN4102 0,6/1 kv En- eller fåtrådig blank koppar Halogenfri polymerblandning, svart med vit nuermärkning, 5-ledare färgmärkt Skyddsledare Grön / Gul Fyllning Halogenfri polymerblandning Bandage Flamhäande väv Halogenfri polymerblandning Färg på yttermantel Orange 15 x kabeldiametern -30 C C 4000 V Isolationsresistans 20 MOhm x km IEC kat C, HD (F4) Entrådig ledare Ver 09/04/13 ² ² 10,2 N x 1,5 16,0 18,0 N x 4,0 8,0 N G 1,5 15,5 20,7 N x 4,0 16,5 26,9 N G 1,5 16,5 24,6 N G 4,0 17,5 32,1 N G 1,5 18,0 29,0 N G 4,0 19,0 39,2 N G 1,5 17,5 31,9 N G 4,0 20,5 46,6 12,6 N G 1,5 20,5 49,9 N G 1,5 28,0 72,3 N G 1,5 32,0 89,7 N G 1,5 34,0 109,5 N x 2,5 16,0 21,7 N G 2,5 16,5 25,5 N G 2,5 18,0 30,7 N G 2,5 19,0 36,0 N G 2,5 19,0 60,0 N G 2,5 24,0 90,0 N G 2,5 30,0 130,0 N G 2,5 34,5 160,0 N G 2,5 37,0 180,0 144 N x 6,0 9,0 N x 6,0 18,0 33,2 N G 6,0 18,5 40,1 N G 6,0 20,0 49,6 N G 6,0 22,0 59,2 N x 10,0 10,0 17,2 N x 10,0 20,0 44,8 N G 10,0 21,0 55,2 N G 10,0 22,5 69,3 N G 10,0 24,5 83,8 N G 16,0 25,5 99,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Kraftkabel med en- eller fåtrådig ledaruppbyggnad., innermantel och yttermantel är av en halogenfri polymer blandning. Kabeln är speciellt lämplig i installationer och utrustningar där mycket hög brandsäkerhet fordras. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 min för enstaka kabel och 30 min för kabel förlagda tillsaans på t.e.x. kabelstegar. Kabeln är svårantänd, flamhäande och självslocknande. Den avger inga korrosiva gaser och ger ringa rökutveckling.

145 Novosafe NHXH FE 180 / E30 0,6/1 kv Brandresistent halogenfri starkströmskabel Fåtrådig ledare ² ² N x 16,0 11,0 24,1 N x 70,0 17,5 82,4 N x 16,0 21,0 63,6 N G 70,0 34,0 285,2 N G 70,0 38,0 365,5 N G 16,0 23,0 79,5 N G 16,0 27,5 121,5 N x 25,0 13,0 35,0 N x 25,0 23,0 92,1 N G 25,0 26,0 116,7 N G 25,0 26,5 147,4 N G 25,0 31,0 181,2 N x 35,0 14,0 45,1 N x 35,0 24,0 117,6 N G 35,0 27,5 150,8 N G 35,0 29,0 192,4 N G 35,0 33,0 270,0 N x 50,0 16,0 48,9 3 G 50,0 30,0 199,6 4 G 50,0 33,5 255,9 1 x 95,0 20,0 109,5 4 G 95,0 44,0 484,0 N x 120,0 22,0 135,3 N G 120,0 47,5 600,7 N x 150,0 24,0 165,4 N G 150,0 52,5 736,2 N x 185,0 26,5 205,8 N x 240,0 30,0 267,1 N x 300,0 33,0 330,0 N N N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 145

146 Novosafe NHXH FE 180 / E90 0,6/1 kv Brandresistent halogenfri starkströmskabel av halogenfri polymer Flamhäande vävbandage Innermantel av halogenfri polymer av halogenfri polymer Ledare av entrådig eller fåtrådig blank koppar Halogenfri Brandresistent VDE 0207, 0266, 0472, IEC 331-1, -3, DIN4102 0,6/1 kv En- eller fåtrådig blank koppar Halogenfri polymerblandning, svart med vit nuermärkning, 5-ledare färgmärkt Skyddsledare Grön / Gul Fyllning Halogenfri polymerblandning Bandage Flamhäande väv Halogenfri polymerblandning Färg på yttermantel Orange 15 x kabeldiametern -30 C C 4000 V Isolationsresistans 20 MOhm x km IEC (F4) Entrådig ledare Ver 09/04/13 ² ² N G 1,5 13,3 21,0 N G 6,0 16,1 39,9 N G 1,5 14,0 24,5 N G 6,0 18,2 47,4 N G 6,0 18,8 57,7 N G 1,5 16,3 29,0 N G 1,5 19,0 35,0 N G 1,5 24,0 48,0 N G 1,5 23,7 54,5 N G 2,5 14,1 24,3 N G 2,5 14,8 29,9 N G 2,5 17,2 35,5 N G 2,5 20,4 44,3 N G 2,5 24,4 58,0 N G 2,5 26,1 66,0 N G 4,0 14,9 30,2 N G 4,0 16,8 37,6 N G 4,0 18,0 45,7 146 N G 10,0 18,5 54,6 N G 10,0 19,9 65,7 N G 10,0 22,0 80,7 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Kraftkabel med en- eller fåtrådigledaruppbyggnad., innermantel och yttermantel är av en halogenfri Polymer blandning. Kabeln är speciellt lämplig i installationer och utrustningar där mycket hög säkerhet fordras. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 min för enstaka kabel och 90 min för kabel förlagda tillsaans på t.e.x. kabelstegar. Kabeln är svårantänd, flamhäande och självslocknande. Den avger inga korrosiva gaser och ger ringa rökutveckling.

147 Novosafe NHXH FE 180 / E90 0,6/1 kv Brandresistent halogenfri starkströmskabel Fåtrådig ledare ² N G 16,0 21,3 76,5 N G 16,0 22,8 97,3 N G16,0 25,2 114,5 N G 25,0 24,9 111,0 N G 25,0 27,2 142,2 N G25,0 29,8 176,5 N G 35,0 26,8 143,0 N G 35,0 29,7 185,8 N G35,0 32,9 231,0 4 G 50,0 33,5 245,3 5 G 50,0 38,1 309,0 N G 70,0 38,9 244,0 N G 95,0 43,8 466,5 N G 120,0 48,0 579,2 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 147

148 Novosafe NHXCH FE 180 / E30 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel av halogenfri polymer Flamhäande vävbandage Koncentriska ledare på kopparband Innermantel av halogenfri polymer av halogenfri Polymer Ledare av entrådig eller fåtrådig blank koppar Halogenfri Brandresistent VDE 0207, 0266, 0472, IEC 331-1, -3, DIN4102 0,6/1 kv En- eller fåtrådig blank koppar Halogenfri polymerblandning, svart med vit nuermärkning, 5-ledare färgmärkt Fyllning Halogenfri polymerblandning Skärm Kopparband med omspunna koncentriska ledare Bandage Flamhäande väv Halogenfri polymerblandning Färg på yttermantel Orange 20 x kabeldiametern fast förläggning -30 C C rörlig förläggning -5 C C 4000 V Isolationsresistans 20 MOhm x km IEC Ver 09/04/13 Entrådig ledare ² ² 50,0 N x 1,5/1,5 10,8 25,5 N x 6,0/6,0 15,0 N x 1,5/1,5 11,9 32,0 N x 6,0/6,0 18,3 60,0 N x 1,5/1,5 13,9 32,0 N x 6,0/6,0 17,0 70,0 N x 1,5/2,5 16,9 44,0 N x 1,5/2,5 19,0 60,0 N x 1,5/2,5 19,9 65,0 N x 1,5/2,5 28,6 130,0 N x 2,5/2,5 11,9 32,0 N x 2,5/2,5 12,9 38,0 N x 2,5/2,5 14,1 45,0 N x 2,5/4,0 18,0 60,0 N x 2,5/5,0 21,0 80,0 N x 2,5/4,0 21,9 90,0 N x 4,0/4,0 12,9 42,0 N x 4,0/4,0 17,2 48,0 N x 4,0/4,0 18,3 55,0 148 N x 10,0/10,0 20,4 85,0 N x 10,0/10,0 23,0 100,0 N x 16,0/16,0 21,9 140,0 ² Fåtrådig ledare N x 25,0/16,0 26,7 170,0 N x 25,0/16,0 26,9 190,0 N x 35,0/16,0 26,7 220,0 N x 35,0/16,0 29,9 240,0 N x 50,0/25,0 33,8 290,0 N x 50,0/25,0 33,9 320,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Kraftkabel med en- eller fåtrådig ledaruppbyggnad., innermantel och yttermantel är av en halogenfri polymer blandning. Kabeln är speciellt lämplig i installationer och utrustningar där mycket hög säkerhet fordras. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 min för enstaka kabel och 30 min för kabel förlagda tillsaans på t.e.x. kabelstegar. Kabeln är svårantänd, flamhäande och självslocknande. Den avger inga korrosiva gaser och ger ringa rökutveckling.

149 Novosafe NHXCH FE 180 / E30 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel Fortsättning fåtrådig ledare ² N x 70,0/35,0 39,0 390,0 N x 70,0/35,0 42,0 440,0 3 x 95,0/50,0 43,8 520,0 4 x 95,0/50,0 45,0 610,0 N x 120,0/70,0 47,4 640,0 N x 120,0/70,0 48,0 770,0 N x 150,0/70,0 46,9 710,0 N x 150,0/70,0 52,9 920,0 N x 185,0/95,0 52,9 880,0 N x 185,0/95,0 58,9 970,0 N x 240,0/120,0 64,9 1200,0 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 149

150 Novosafe NHXCH FE 180 / E90 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel av halogenfri polymer Flamhäande vävbandage Koncentriska ledare på kopparband Innermantel av halogenfri polymer av halogenfri polymer Ledare av entrådig eller fåtrådig blank koppar Halogenfri Brandresistent VDE 0207, 0266, 0472, IEC 331-1, -3, DIN4102 0,6/1 kv En- eller fåtrådig blank koppar Halogenfri polymerblandning, svart med vit nuermärkning, 5-ledare färgmärkt Fyllning Halogenfri polymerblandning Skärm Kopparband med omspunna koncentriska ledare Bandage Flamhäande väv Halogenfri polymerblandning Färg på yttermantel Orange 15 x kabeldiametern -30 C C 4000 V Isolationsresistans 20 MOhm x km IEC Entrådig ledare Ver 09/04/13 ² ² N x 1,5/1,5 16,9 34,8 N x 4,0/4,0 19,0 50,0 N x 1,5/1,5 18,0 39,8 N x 4,0/4,0 20,1 57,8 N x 1,5/2,5 20,8 49,8 N x 1,5/2,5 29,0 71,8 N x 6,0/6,0 20,1 61,4 N x 1,5/6,0 34,9 130,5 N x 6,0/6,0 21,2 72,6 N x 1,5/6,0 37,0 151,9 N x 2,5/2,5 18,0 41,0 N x 2,5/2,5 18,9 47,0 N x 2,5/2,5 20,8 49,8 N x 2,5/4,0 29,0 71,8 N x 2,5/10,0 34,9 130,5 N x 2,5/10,0 37,0 155,0 150 N x 10,0/10,0 21,8 83,0 N x 10,0/10,0 23,8 98,3 N x 16,0/16,0 26,1 107,3 N x 16,0/16,0 27,1 137,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Kraftkabel med en- eller fåtrådig ledaruppbyggnad., innermantel och yttermantel är av en halogenfri polymerblandning. Kabeln är speciellt lämplig i installationer och utrustningar där mycket hög säkerhet fordras. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 min för enstaka kabel och 90 min för kabel förlagda tillsaans på t.e.x. kabelstegar. Kabeln är svårantänd, flamhäande och självslocknande. Den avger inga korrosiva gaser och ger ringa rökutveckling.

151 Novosafe NHXCH FE 180 / E90 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel Fåtrådig ledare ² N x 25,0/16,0 29,9 145,0 N x 25,0/16,0 30,9 190,4 N x 35,0/16,0 32,9 179,8 N x 35,0/16,0 34,7 242,7 N x 50,0/25,0 36,2 239,4 N x 50,0/25,0 38,8 317,7 N x 70,0/35,0 40,8 279,6 N x 70,0/35,0 44,0 437,8 N x 95,0/50,0 47,0 443,4 N x 95,0/50,0 49,8 580,3 N x 120,0/70,0 50,8 553,4 N x 120,0/70,0 54,2 723,0 N x 150,0/95,0 55,0 654,6 N x 150,0/70,0 60,3 870,7 N x 185,0/95,0 61,7 830,0 N x 185,0/95,0 66,7 1089,4 N x 240,0/120,0 67,9 1060,5 N x 240,0/120,0 72,8 1393,3 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

152 Novosafe JE-H(St)H-Bd E30-90 Brandresistent halogenfri folieskärmad telesignalkabel av halogenfri blandning Skärm av aluminiumfolie Flamhäande bandage av halogenfri blandning Ledare av entrådig blank koppar Brandresistent Halogenfri Miljövänlig Ver 09/04/13 Ledarantal och Ø Färg N x 2 x 0,8 Orange 7,8 7,6 E x 2 x 0,8 Röd 9,7 13,0 N x 2 x 0,8 Orange 12,0 23,2 N x 2 x 0,8 Orange 13,0 31,8 N x 2 x 0,8 Orange 15,0 43,0 N x 2 x 0,8 Orange 16,0 51,4 N x 2 x 0,8 Orange 20,0 73,0 N x 2 x 0,8 Orange 22,0 96,2 N x 2 x 0,8 Orange 37,2 120,0 152 Bandage Skärm VDE V Entrådig blank koppar Halogenfri blandning, färgmärkt Flamhäande bandage Aluminiumfolie med biledare Halogenfri blandning Färg på yttermantel ledare/ledare ledare/skärm Kapacitiv koppling Isolationsresistans Brandsäker Halogenfri Låg rökutveckling Orange alternativt röd 15 x kabeldiametern -30 C C 500 V 2000 V max 200 pf/100 m vid 800 Hz >100 Mohm x km IEC IEC , E30-90 IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Telesignalkabel för signalöverföring i tex. brandlarmsanläggningar där höga krav på brandsäkerhet föreligger. Kabeln är svårantänd, flamhäande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 minuter för enstaka kabel förlagda tillsaans på t.ex. kabelstegar. Kabeln har parvis tvinnade ledare för att minska signalöverförningen mellan paren. Kabeln har en gemensam skärm av aluminium folie som skydd mot yttre elektriska störningar. Kabeln är miljövänlig och kan återvinnas helt.

153 Kapitel 9 Elektronik- och instrumentkabel Novotronic LiYY PVC-mantlad elektronikkabel Novotronic LiYY-TP PVC-mantlad partvinnad elektronikkabel Novotronic LiYCY PVC-mantlad kopparskärmad elektronikkabel Novotronic LiYCY-TP PVC-mantlad kopparskärmad partvinnad elektronikkabel Novotronic LiHCH Halogenfri kopparskärmad elektronikkabel Novotronic LiHCH-TP Halogenfri kopparskärmad partvinnad elektronikkabel Novotronic Li2YCYv-TP PVC-mantlad datakabel, UV-beständig för markförläggning 167 Novotronic Li2YCY PiMF PVC-mantlad kopparskärmad parskärmad elektronikkabel 168 Novotronic Li2Y(St)Y PiMF PVC-mantlad folieskärmad parskärmad elektronikkabel 169 Novotronic J-Y(St)Y-Lg PVC-mantlad folieskärmad telesignalkabel 170 Novotronic J-H(St)H-Bd Halogenfri folieskärmad telesignalkabel 171 Novotronic LSZH 8471 Kounikation och strömförsörjningskabel 172 Novotronic RE-2X(St)Yv-fl Instrumentkabel för digitala och analoga signaler 173 Novotronic RE-2X(St)Yv-fl PiMF Instrumentkabel för digitala och analoga signaler, parskärmad Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 153

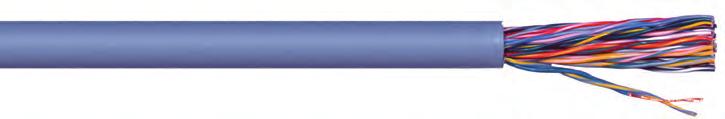

154 Novotronic LiYY PVC-mantlad elektronikkabel av PVC av PVC Ledare av fintrådig blank koppar Flexibel Liten ytterdiameter Ver 09/04/13 ² Max spänning (Ej för starkström) Färg på yttermantel 0,14 2 0,25 2 Isolationsresistans VDE 0295, DIN V Fintrådig blank koppar Special PVC, färgmärkt Special PVC Grå RAL x kabeldiametern Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik-, data- och signalanläggningar. -30 C C -5 C C 1200 V 1500 V >20 Mohm x km IEC ² E x 0,14 3,2 1,1 E x 0,14 7,7 7,6 E x 0,14 3,5 1,4 N x 0,14 7,9 8,5 E x 0,14 3,6 1,6 N x 0,14 8,4 9,6 N x 0,14 3,9 2,0 N x 0,14 8,4 9,7 N x 0,14 4,2 2,3 E x 0,14 9,1 11,4 12,4 E x 0,14 4,2 2,4 N x 0,14 9,4 N x 0,14 4,8 2,8 N x 0,14 9,8 14,5 N x 0,14 5,4 3,2 N x 0,14 10,5 14,9 16,3 E x 0,14 5,4 3,6 N x 0,14 10,7 E x 0,14 5,6 4,0 N x 0,14 12,2 19,0 N x 0,14 5,8 4,5 N x 0,14 16,1 23,5 N x 0,14 19,0 25,0 N x 0,14 6,1 5,1 N x 0,14 7,0 6,5 N x 0,14 7,0 6,7 N x 0,14 7,4 7,4 154 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

155 Novotronic LiYY PVC-mantlad elektronikkabel ² ² E x 0,25 3,7 1,5 N x 0,34 12,9 24,4 E x 0,25 4,0 2,0 E x 0,34 13,3 26,6 E x 0,25 4,5 2,5 N x 0,34 14,6 30,2 E x 0,25 5,0 3,2 N x 0,34 15,0 31,0 N x 0,25 5,2 3,6 N x 0,34 15,1 33,8 E x 0,25 5,4 4,2 N x 0,34 16,0 39,0 N x 0,25 5,8 5,1 N x 0,34 22,0 51,1 N x 0,25 6,2 5,3 N x 0,34 25,4 63,9 N x 0,25 6,4 5,4 E x 0,25 6,8 6,3 N x 0,25 7,4 7,9 E x 0,25 7,6 8,1 N x 0,25 8,6 11,0 N x 0,25 9,0 11,7 E x 0,25 9,2 12,0 N x 0,25 9,7 12,5 E x 0,25 10,5 15,3 N x 0,25 11,0 16,8 N x 0,25 11,4 18,8 E x 0,25 11,9 20,8 N x 0,25 12,3 22,7 N x 0,25 13,4 24,9 N x 0,25 13,8 27,8 N x 0,25 13,9 28,7 N x 0,25 14,9 39,8 E x 0,5 5,1 2,3 E x 0,5 5,5 3,1 E x 0,5 6,4 3,9 E x 0,5 6,5 4,7 N x 0,5 7,0 6,2 E x 0,5 7,0 6,5 N x 0,5 8,2 7,8 E x 0,5 9,8 9,2 E x 0,5 10,3 11,2 N x 0,5 10,8 13,0 N x 0,5 11,4 14,6 N x 0,5 12,0 16,6 17,6 N x 0,5 12,6 N x 0,5 13,0 18,5 N x 0,5 14,0 22,1 N x 0,5 14,7 24,4 N x 0,5 15,4 26,7 N x 0,25 19,6 53,4 N x 0,25 23,1 66,7 N x 0,5 16,1 29,1 N x 0,5 16,7 31,4 E x 0,34 4,7 2,8 N x 0,5 17,2 34,5 E x 0,34 4,9 2,9 N x 0,5 18,5 39,2 44,0 E x 0,34 5,4 3,9 N x 0,5 19,4 E x 0,34 5,8 4,4 N x 0,5 19,8 45,4 N x 0,34 6,3 5,3 N x 0,5 20,8 53,6 E x 0,34 6,3 6,0 N x 0,5 24,3 70,4 N x 0,34 6,7 6,6 N x 0,5 29,6 88,0 N x 0,34 7,6 7,6 N x 0,75 5,2 4,9 N x 0,75 5,5 5,9 N x 0,75 6,1 7,0 N x 0,75 7,0 7,7 N x 0,75 7,3 10,3 N x 0,75 7,5 12,5 N x 0,75 8,3 12,6 N x 0,75 10,1 18,9 N x 0,34 7,8 7,6 E x 0,34 8,0 8,8 N x 0,34 8,5 10,0 N x 0,34 8,9 11,3 E x 0,34 9,8 13,5 N x 0,34 10,2 14,9 N x 0,34 10,2 15,0 E x 0,34 11,3 17,1 N x 0,34 11,6 18,8 N x 0,34 12,0 20,6 N x 0,34 12,4 22,2 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

156 Novotronic LiYY-TP PVC-mantlad partvinnad elektronikkabel av PVC Partvinnade ledare med isolering av PVC Ledare av fintrådig blank koppar LiYY-TP kan på förfrågan erhållas i UL-godkänt utförande. Partvinnade ledare Flexibel Ver 09/04/13 ² Max spänning (Ej för starkström) Färg på ledarisolering Färg på yttermantel VDE 0295, DIN V Genomslagsspänning >3000 V I solationsresistans >20 Mohm x km IEC Fintrådig blank koppar PVC Färgmärkt PVC Grå RAL x kabeldiametern Flexibel kabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln har parvis tvinnade ledare vilket minskar signalstörning och överhörning mellan paren. Kabeln används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik-, data- och telesignalanläggningar. -30 C C -5 C C 1200 V ² 3,1 E x 2 x 0,14 5,3 2,2 E x 2 x 0,25 6,3 N x 2 x 0,14 5,6 2,8 N x 2 x 0,25 6,9 4,2 E x 2 x 0,14 5,9 3,3 E x 2 x 0,25 7,2 5,1 N x 2 x 0,14 6,5 3,9 N x 2 x 0,25 7,9 6,0 N x 2 x 0,14 7,1 5,2 N x 2 x 0,25 8,6 7,7 N x 2 x 0,14 7,1 5,2 N x 2 x 0,25 8,6 7,7 N x 2 x 0,14 7,7 5,8 N x 2 x 0,25 9,7 9,5 N x 2 x 0,14 8,5 7,0 N x 2 x 0,25 10,7 11,4 N x 2 x 0,14 9,2 8,7 N x 2 x 0,25 11,0 13,0 N x 2 x 0,14 10,1 10,8 N x 2 x 0,25 12,6 17,4 N x 2 x 0,14 11,0 13,0 N x 2 x 0,25 13,8 20,9 N x 2 x 0,14 12,7 16,3 N x 2 x 0,25 15,3 24,7 N x 2 x 0,14 13,0 16,9 N x 2 x 0,25 15,7 25,6 N x 2 x 0,14 13,4 19,3 N x 2 x 0,25 16,3 29,5 N x 2 x 0,14 13,9 20,4 N x 2 x 0,25 16,9 31,3 N x 2 x 0,14 15,0 24,5 N x 2 x 0,25 18,2 37,9 N x 2 x 0,14 16,8 29,8 N x 2 x 0,25 20,9 48,1 N x 2 x 0,14 17,8 35,1 N x 2 x 0,25 22,2 56,9 156 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

157 Novotronic LiYY-TP PVC-mantlad partvinnad elektronikkabel ² ² 5,4 N x 2 x 0,34 7,6 4,4 E x 2 x 0,5 8,3 N x 2 x 0,34 8,1 5,6 N x 2 x 0,5 9,2 7,8 N x 2 x 0,34 8,5 6,9 N x 2 x 0,5 9,7 9,4 N x 2 x 0,34 9,7 9,0 N x 2 x 0,5 10,6 11,2 N x 2 x 0,34 10,5 11,5 N x 2 x 0,5 11,6 14,4 N x 2 x 0,34 10,5 11,5 N x 2 x 0,5 11,6 14,5 N x 2 x 0,34 11,4 12,9 N x 2 x 0,5 13,0 17,4 21,0 N x 2 x 0,34 13,0 16,6 N x 2 x 0,5 14,3 N x 2 x 0,34 13,5 19,0 N x 2 x 0,5 14,8 24,1 N x 2 x 0,34 14,9 24,0 N x 2 x 0,5 16,5 30,7 N x 2 x 0,34 16,4 29,0 N x 2 x 0,5 18,1 37,3 N x 2 x 0,34 18,3 34,3 N x 2 x 0,5 20,6 45,9 N x 2 x 0,34 19,1 37,2 N x 2 x 0,5 21,1 47,6 N x 2 x 0,34 19,8 42,9 N x 2 x 0,5 21,9 55,3 N x 2 x 0,34 20,6 45,6 N x 2 x 0,5 22,8 58,7 73,6 40 x 2 x 0,34 22,3 55,1 N x 2 x 0,5 25,1 50 x 2 x 0,34 25,6 69,8 N x 2 x 0,5 28,7 92,7 N x 2 x 0,34 27,5 85,0 N x 2 x 0,5 30,9 112,5 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 157

158 Novotronic LiYCY PVC-mantlad kopparskärmad elektronikkabel av PVC Skärm av förtent flätad koppartråd Foliebandage av PVC Ledare av fintrådig blank koppar Halogenfritt alternativ, se Novotronic LiHCH. Utförande för kabelsläpkedjor, se Novotronic LiCP Flexibel Liten ytterdiameter EMC-anpassad Ver 09/04/13 ² VDE 0295, DIN Max spänning (Ej för starkström) <2,5 2 >2,5 2 Färg på ledarisolering 0,75 2 1,0 2 Skärm Bandage Färg på yttermantel <2,5 2 >2,5 2 Isolationsresistans <300 V <500 V Fintrådig blank koppar Special PVC Färgmärkt Svart med vit nuermärkning Fläta av förtent koppartråd Folie Special PVC Grå RAL x kabeldiametern Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används för signal-, styr- och tonfrekvensöverföring i elektronik-, data- och signalanläggningar. -40 C C -5 C C 1200 V 2000 V >20 Mohm x km IEC ² N x 0,14 3,6 1,6 N x 0,14 7,8 9,4 E x 0,14 3,9 2,0 N x 0,14 8,3 10,4 N x 0,14 4,0 2,4 E x 0,14 8,5 10,6 E x 0,14 4,5 2,8 N x 0,14 8,5 11,1 N x 0,14 4,9 3,4 N x 0,14 9,1 12,1 E x 0,14 5,2 3,6 N x 0,14 9,3 12,9 E x 0,14 5,2 3,9 N x 0,14 9,6 13,8 N x 0,14 5,6 4,3 N x 0,14 9,9 14,8 N x 0,14 6,0 4,9 N x 0,14 10,3 16,4 N x 0,14 6,3 5,4 N x 0,14 12,0 19,1 N x 0,14 6,4 5,9 N x 0,14 12,0 19,6 N x 0,14 6,7 6,5 N x 0,14 12,1 20,0 N x 0,14 6,9 7,0 N x 0,14 12,4 21,1 E x 0,14 7,0 7,4 N x 0,14 12,5 24,2 N x 0,14 7,6 9,2 N x 0,14 16,4 48,6 N x 0,14 17,9 57,8 158 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

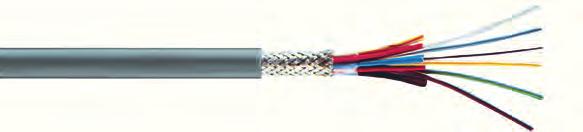

159 Novotronic LiYCY PVC-mantlad kopparskärmad elektronikkabel ² ² N x 0,25 3,1 1,4 N x 0,34 15,5 43,0 E x 0,25 4,5 2,8 N x 0,34 15,9 45,9 E x 0,25 5,2 3,4 N x 0,34 16,9 51,0 E x 0,25 5,6 4,0 N x 0,34 21,2 66,9 N x 0,34 26,5 83,6 E x 0,25 6,0 4,7 N x 0,25 6,4 5,9 E x 0,25 6,4 6,1 E x 0,25 7,0 6,6 N x 0,5 3,6 2,1 E x 0,5 5,8 3,6 N x 0,25 8,1 8,0 E x 0,5 6,5 4,5 E x 0,25 8,4 9,1 E x 0,5 7,1 5,4 6,7 N x 0,25 8,9 12,0 E x 0,5 7,7 N x 0,25 9,1 13,4 N x 0,5 8,3 8,1 7 x 0,5 8,3 8,4 E x 0,25 9,4 13,9 E N x 0,25 9,5 14,3 N x 0,5 8,9 11,1 E x 0,5 10,5 13,4 N x 0,25 9,6 14,8 N x 0,25 10,3 15,1 E x 0,5 10,8 15,6 14 x 0,5 11,7 16,9 N x 0,25 10,4 16,1 N N x 0,25 10,4 16,8 N x 0,5 12,3 18,0 N x 0,25 11,0 17,2 N x 0,5 12,3 19,5 N x 0,25 11,0 18,7 N x 0,5 12,9 21,5 N x 0,25 11,4 20,1 N x 0,5 13,5 23,4 N x 0,25 11,7 21,7 N x 0,5 13,6 25,1 N x ,9 29,8 30,2 N x 0,25 12,3 22,1 N x 0,25 14,3 32,9 N x 0,5 14,0 35,0 N x 0,5 14,2 32,1 30 x 0,5 14,7 34,8 N x 0,25 14,5 N x 0,25 14,6 35,9 N N x 0,25 14,8 38,5 N x 0,5 15,2 37,3 N x 0,25 15,2 49,8 N x 0,5 15,5 38,8 N x 0,25 15,7 59,3 N x 0,5 15,7 40,5 N x 0,25 20,0 69,8 N x 0,5 16,3 44,0 N x 0,25 22,8 99,0 N x 05 17,1 48,7 N x 0,5 17,6 50,5 N x 0,34 3,2 1,6 N x 0,5 18,0 53,2 E x 0,34 5,4 3,1 N x 0,5 18,4 55,2 E x 0,34 5,4 3,8 N x 0,5 18,4 56,6 E x 0,34 5,8 4,6 N x 0,5 19,4 61,8 E x ,3 5,4 N x 0,5 19,8 65,9 N x 0,34 6,6 6,7 N x 0,5 23,0 86,4 E x 0,34 6,7 7,0 N x 0,5 25,9 105,0 N x 0,34 7,0 7,6 N x 0,34 8,5 11,4 N x 0,75 3,8 2,7 E x 0,34 8,7 12,7 E x 0,75 6,7 5,6 N x 0,34 9,1 14,1 E x 0,75 7,1 7,0 4 x 0,75 7,6 9,5 13,0 N x 0,34 9,3 15,2 E N x 0,34 9,5 15,5 N x O,75 8,2 6 x 0,75 8,9 15,5 7 x 0,75 8,9 16,8 17,3 N x 0,34 10,1 18,6 N N x 0,34 10,5 19,5 E N x 0,34 10,8 20,2 E x 0,75 9,9 N x 0,34 12,2 24,4 N x 0,75 11,7 19,5 N x 0,34 12,5 26,1 E x 0,75 12,0 23,2 N x 0,34 12,8 28,2 N x 0,75 12,6 26,0 N x 0,34 13,3 29,8 N x 0,75 13,2 29,6 N x 0,75 13,9 31,5 E x 0,75 14,9 36,4 N x 0,75 16,5 41,8 N x 0,34 13,8 32,5 N x 0,34 14,2 35,2 N x 0,34 15,1 37,1 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

160 Novotronic LiYCY ² ² 77,6 N x 0,75 16,5 43,0 N x 1,5 20,7 N x 0,75 18,0 50,0 N x 1,5 21,0 83,6 N x 0,75 18,0 52,0 N x 1,5 21,5 89,6 N x 0,75 19,3 60,6 N x 1,5 23,3 98,5 N x 0,75 19,9 67,2 N x 1,5 25,5 114,0 N x 0,75 20,1 69,3 N x 1,5 27,4 133,0 N x 0,75 20,9 80,7 N x 1,5 29,1 165,0 N x 0,75 23,7 94,2 N x 1,5 34,8 208,5 N x 0,75 27,4 119,0 N x 1,5 39,6 257,0 N x 0,75 31,2 146,3 N x 2,5 5,9 9,5 N x 1,0 4,9 4,4 N x 2,5 10,1 14,8 N x 1,0 7,7 8,4 N x 2,5 10,6 18,8 N x 1,0 8,5 11,0 N x 2,5 11,6 23,6 N x 1,0 9,2 13,0 N x 2,5 12,6 27,0 N x 1,0 9,9 15,6 N x 2,5 13,7 30,5 34,0 N x 1,0 10,7 17,8 N x 2,5 13,7 N x 1,0 10,7 19,2 N x 2,5 14,8 38,2 N x 1,0 11,5 22,3 N x 2,5 18,3 51,2 N x 2,5 18,5 58,5 N x 1,0 13,3 25,1 N x 1,0 13,7 26,5 N x 1,0 14,4 27,2 N x 1,0 15,1 36,1 N x 1,0 15,9 38,0 N x 4,0 11,7 19,4 N x 4,0 12,4 25,0 N x 4,0 13,5 30,2 N x 4,0 14,8 37,0 N x 1,0 15,9 38,8 N x 1,0 17,5 45,1 N x 4,0 16,1 42,4 N x 4,0 16,1 47,3 N x 6,0 13,1 25,1 N x 6,0 13,9 28,5 N x 6,0 15,2 41,2 N x 6,0 16,7 50,5 N x 6,0 18,2 59,7 N x 6,0 18,2 67,1 N x 10,0 15,5 36,0 N x 10,0 16,5 48,5 N x 10,0 18,1 62,0 N x 10,0 20,0 79,6 N x 10,0 22,8 90,5 N x 10,0 22,8 106,2 N x 1,0 17,5 47,5 N x 1,0 20,6 55,4 N x 1,0 21,5 62,9 N x 1,0 22,9 70,9 N x 1,0 23,2 76,9 N x 1,0 25,7 99,5 N x 1,0 27,3 110,0 N x 1,0 32,7 148,5 N x 1,0 37,1 183,0 N x 1,5 5,1 4,9 E x 1,5 8,1 9,7 E x 1,5 8,9 12,5 E x 1,5 9,7 16,5 N x 1,5 10,5 19,3 N x 1,5 11,3 21,9 N x 1,5 11,3 24,5 N x 1,5 12,2 27,0 N x 1,5 14,1 33,8 N x 1,5 14,5 36,5 N x 1,5 15,3 41,0 N x 1,5 16,1 46,5 N x 1,5 16,9 55,3 N x 1,5 17,0 63,5 N x 1,5 19,7 70,5 N x 1,5 20,1 72,0 160 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se PVC-mantlad kopparskärmad elektronikkabel

161 Novotronic LiYCY-TP PVC-mantlad kopparskärmad partvinnad elektronikkabel av PVC Skärm av förtent flätad koppartråd Foliebandage av Polyester Partvinnade ledare med isolering av PVC Ledare av fintrådig blank koppar Halogenfritt alternativ, se Novotronic LiHCH-PAR. EMC-anpassad Liten böjradie Ver 10/04/13 Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln har parvis tvinnade ledare vilket minskar signalstörning och överhörning mellan paren samt en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik-, data- och telesignalanläggningar. ² VDE 0295, DIN Max spänning (Ej för starkström) <2,5 2 >2,5 2 Skärm Bandage Färg på yttermantel <2,5 2 >2,5 2 Isolationsresistans <300 V <500 V Fintrådig blank koppar Special PVC, färgmärkt Fläta av förtent koppartråd Folie Special PVC Grå RAL x kabeldiametern -40 C C -5 C C V 1200 V >20 Mohm x km IEC ² 22,0 E x 2 x 0,14 5,1 3,5 N x 2 x 0,14 12,0 E x 2 x 0,14 5,5 4,2 N x 2 x 0,14 14,9 27,5 E x 2 x 0,14 6,3 5,0 E x 2 x 0,14 16,0 32,2 N x 2 x 0,14 18,0 40,7 N x 2 x 0,14 6,5 5,5 E x 2 x 0,14 7,3 7,0 N x 2 x 0,14 7,6 8,0 N x 2 x 0,14 7,9 9,2 E x 2 x 0,14 8,4 10,5 E x 2 x 0,25 6,5 4,6 E x 2 x 0,25 7,1 5,7 E x 2 x 0,25 7,9 7,7 E x 2 x 0,25 8,2 8,7 E x 2 x 0,14 9,2 12,3 E x 2 x 0,25 9,0 10,0 N x 2 x 0,14 9,7 13,0 N x 2 x 0,25 9,4 10,9 N x 2 x 0,14 10,6 16,2 N x 2 x 0,25 9,6 11,8 N x 2 x 0,14 11,0 17,4 E x 2 x O,25 10,1 14,0 E x 2 x 0,14 11,2 18,5 E x 2 x 0,25 12,4 18,5 N x 2 x 0,14 12,0 19,5 N x 2 x 0,25 13,4 22,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 161

162 Novotronic LiYCY-TP PVC-mantlad kopparskärmad partvinnad elektronikkabel ² ² N x 2 x 0,25 14,3 25,5 E x 2 x 0,75 8,8 10,6 N x 2 x 0,25 14,4 26,2 E x 2 x 0,75 9,7 14,0 17,9 N x 2 x 0,25 16,3 32,0 E x 2 x 0,75 11,0 N x 2 x 0,25 16,5 32,6 N x 2 x 0,75 12,8 21,5 N x 2 x 0,25 18,1 42,3 E x 2 x 0,75 13,3 24,6 N x 2 x 0,25 19,8 51,3 N x 2 x 0,75 14,0 26,4 N x 2 x 0,25 22,3 64,4 E x 2 x 0,75 14,9 30,5 N x 2 x 0,34 6,6 5,2 N x 2 x 0,34 7,4 6,8 N x 2 x 0,34 8,0 9,0 N x 2 x 0,34 8,6 10,3 N x 2 x 0,34 9,2 11,7 N x 2 x 0,34 9,8 13,5 N x 2 x 0,34 9,9 14,6 N x 2 x 0,34 11,3 18,6 N x 2 x 0,34 12,6 21,9 N x 2 x 0,75 16,8 39,2 E x 2 x 0,75 17,9 45,6 N x 2 x 0,75 20,1 56,4 E x 2 x 0,75 20,5 60,1 N x 2 x 0,75 21,6 67,1 N x 2 x 0,75 24,4 79,3 N x 2 x 0,75 24,4 80,5 N x 2 x 0,75 27,7 107,9 N x 2 x 0,75 29,6 126,8 N x 2 x 0,75 33,7 156,1 13,6 N x 2 x 0,34 14,1 27,0 N x 2 x 0,34 15,0 30,0 N x 2 x 1,0 10,5 N x 2 x 0,34 15,2 31,7 N x 2 x 1,0 11,5 17,4 N x 2 x 0,34 16,9 40,0 N x 2 x 1,0 13,4 22,6 26,6 N x 2 x 0,34 17,4 41,4 N x 2 x 1,0 14,3 N x 2 x 0,34 21,8 58,9 N x 2 x 1,0 15,9 33,3 N x 2 x 0,34 24,1 74,6 N x 2 x 1,0 16,5 39,8 N x 2 x 0,34 27,4 92,2 N x 2 x 1,0 17,2 41,2 N x 2 x 1,0 18,6 48,4 N x 2 x 1,0 20,1 55,2 N x 2 x 1,0 22,7 69,5 N x 2 x 1,0 24,8 85,0 N x 2 x 1,0 27,2 102,0 16,8 E x 2 x 0,5 8,2 8,7 E x 2 x 0,5 9,1 10,9 E x 2 x 0,5 10,3 13,9 N x 2 x 0,5 11,5 17,6 E x 2 x 0,5 12,3 19,7 N x 2 x 0,5 12,8 20,0 N x 2 x 1,5 11,0 E x 2 x 0,5 13,3 23,8 N x 2 x 1,5 12,1 22,8 N x 2 x 0,5 14,4 28,4 N x 2 x 1,5 14,2 28,6 E x 2 x 0,5 15,3 32,4 N x 2 x 1,5 15,2 34,0 E x 2 x 0,5 17,9 44,6 N x 2 x 1,5 16,8 42,5 N x 2 x 0,5 19,0 48,3 N x 2 x 1,5 17,5 47,5 N x 2 x 0,5 19,2 52,5 N x 2 x 1,5 18,1 52,2 E x 2 x 0,5 20,8 59,2 N x 2 x 1,5 19,6 61,5 71,2 N x 2 x 0,5 20,9 62,2 N x 2 x 1,5 21,3 N x 2 x 0,5 24,6 78,6 N x 2 x 1,5 24,4 92,7 N x 2 x 0,5 26,5 93,3 N x 2 x 1,5 26,3 111,5 N x 2 x 0,5 30,5 117,6 N x 2 x 1,5 28,8 135,0 162 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

163 Novotronic LiHCH Halogenfri kopparskärmad elektronikkabel av halogenfri specialblandning Skärm av förtent flätad koppartråd Skyddsfolie av PETP av halogenfri specialblandning Flexibel kabel med fintrådig ledaruppbyggnad, som i kombination med den mjuka halogenfria manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik-data- och signalanläggningar där höga krav på brandsäkerhet föreligger. Kabeln är svårantänd, flamhäande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. Kabeln är miljövänlig och kan återvinnas helt. Halogenfri Miljövänlig EMC-anpassad Ver 10/04/13 Ledare av fintrådig blank koppar ² Max spänning (Ej för starkström) Skärm Bandage Färg på yttermantel fast förläggning rörlig förläggning Driftskapacitans Isolationsresistans Halogen och brandgasnorm VDE 0295, DIN V Fintrådig blank koppar Halogenfri PE, färgmärkt Fläta av förtent koppartråd Plastfolie Halogenfri Grå RAL x kabeldiametern -40 C C -5 C C 1200 V <70 nf/ km (ledare/ledare) >20 Mohm x km IEC och IEC IEC ² N x 0,14 3,9 1,8 E x 0,25 4,5 2,0 N x 0,14 4,1 2,2 E x 0,25 4,6 2,5 N x 0,14 4,2 2,6 E x 0,25 4,7 3,4 N x 0,14 4,6 3,1 E x 0,25 5,3 4,1 4,9 N x 0,14 5,1 3,6 E x 0,25 5,7 N x 0,14 6,6 4,9 N x 0,25 7,3 7,2 N x 0,14 6,9 5,6 E x 0,25 7,5 8,2 N x 0,14 7,2 6,1 N x 0,25 7,9 10,0 N x 0,14 7,5 7,0 N x 0,25 8,6 11,3 N x 0,14 8,0 8,4 N x 0,25 9,0 12,0 N x 0,14 8,3 9,4 N x 0,25 9,5 13,5 N x 0,14 9,5 10,5 N x 0,25 10,3 14,6 N x 0,14 10,0 12,5 N x 0,25 11,0 16,8 N x 0,14 10,5 15,0 N x 0,25 11,7 21,4 N x 0,14 11,0 15,5 N x 0,25 12,5 23,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 163

164 Novotronic LiHCH Halogenfri kopparskärmad elektronikkabel ² N x 0,34 5,0 2,8 N x 0,34 5,2 3,4 N x 0,34 5,6 4,1 N x 0,34 6,2 4,9 N x 0,34 6,9 6,3 N x 0,34 9,0 10,3 N x 0,34 9,2 11,4 N x 0,34 9,5 13,5 N x 0,34 10,0 14,0 N x 0,34 10,5 16,2 N x 0,34 11,3 18,2 N x 0,34 12,5 21,0 N x 0,34 13,1 25,0 N x 0,34 13,9 27,0 N x 0,34 14,8 31,7 E x 0,50 5,2 3,2 E x 0,50 5,5 4,1 E x 0,50 6,2 4,9 E x 0,50 7,0 6,0 E x 0,50 7,4 7,6 N x 0,50 9,4 12,1 N x 0,50 9,8 14,0 N x 0,50 11,1 19,0 N x 0,50 12,2 23,0 N x 0,50 13,5 26,2 N x 0,50 14,6 31,3 N x 0,50 16,5 39,6 E x 0,75 5,9 4,0 E x 0,75 6,3 5,8 E x 0,75 7,2 7,2 E x 0,75 7,6 9,0 E x 0,75 8,5 11,5 N x 0,75 10,6 16,0 E x 0,75 11,2 18,0 164 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

165 Novotronic LiHCH-TP Halogenfri kopparskärmad partvinnad elektronikkabel av halogenfri specialblandning Skärm av förtent flätad koppartråd Skyddsfolie av PETP av halogenfri specialblandning Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med den mjuka halogenfria manteln ger en mycket elastisk kabel med liten böjradie. Kabeln har parvis tvinnade ledare vilket minskar signalstörning och överhörning mellan paren. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik data- och signalanläggningar där höga krav på brandsäkerhet föreligger. Kabeln är svårantänd, flamhäande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. Kabeln är miljövänlig och kan återvinnas helt. Halogenfri Miljövänlig EMC-anpassad Ver 10/04/13 Partvinnade ledare av fintrådig blank koppar ² Max spänning (Ej för starkström) Skärm Bandage Färg på yttermantel fast förläggning rörlig förläggning Driftskapacitans Isolationsresistans Halogen och brandgasnorm VDE 0295, DIN V Fintrådig blank koppar Halogenfri PE, färgmärkt Fläta av förtent koppartråd Plastfolie Halogenfri Grå RAL x kabeldiametern -40 C C -5 C C 1200 V <70 nf/ km (ledare/ledare) >20 Mohm x km (vid 20 C) IEC och IEC IEC ² N x 2 x 0,14 5,5 3,7 E x 2 x 0,25 6,0 4,4 N x 2 x 0,14 6,2 4,7 E x 2 x 0,25 7,0 6,6 N x 2 x 0,14 7,4 6,6 E x 2 x 0,25 7,9 8,1 N x 2 x 0,14 8,0 7,6 N x 2 x 0,25 8,6 9,8 N x 2 x 0,14 8,3 8,7 E x 2 x 0,25 9,0 11,6 N x 2 x 0,14 8,7 9,4 N x 2 x 0,25 9,5 12,0 N x 2 x 0,14 9,8 11,9 N x 2 x 0,25 10,7 15,3 N x 2 x 0,14 10,6 13,5 N x 2 x 0,25 12,1 17,5 N x 2 x 0,14 11,4 15,7 N x 2 x 0,25 12,9 21,3 N x 2 x 0,14 12,6 19,0 N x 2 x 0,25 13,6 24,8 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 165

166 Novotronic LiHCH-TP Halogenfri kopparskärmad partvinnad elektronikkabel ² N x 2 x 0,34 7,2 6,8 N x 2 x 0,34 8,5 9,2 N x 2 x 0,34 9,5 11,0 N x 2 x 0,34 10,0 12,8 N x 2 x 0,34 10,6 14,7 N x 2 x 0,34 11,1 15,4 N x 2 x 0,34 13,2 20,9 N x 2 x 0,34 14,3 24,5 N x 2 x 0,34 15,1 27,9 N x 2 x 0,34 16,8 36,3 E x 2 x 0,50 7,7 7,6 E x 2 x 0,50 9,0 10,7 E x 2 x 0,50 10,2 13,4 N x 2 x 0,50 10,7 15,0 E x 2 x 0,50 11,5 17,6 N x 2 x 0,50 11,9 18,5 N x 2 x 0,50 14,3 27,5 N x 2 x 0,50 16,0 33,0 N x 2 x 0,50 16,9 38,0 N x 2 x 0,50 18,2 45,0 E x 2 x 0,75 9,1 10,5 E x 2 x 0,75 10,0 13,7 E x 2 x 0,75 11,6 16,6 N x 2 x 0,75 12,3 20,0 E x 2 x 0,75 13,4 23,6 N x 2 x 0,75 13,7 25,5 N x 2 x 0,75 15,7 36,3 N x 2 x 0,75 18,3 43,4 N x 2 x 0,75 19,2 50,0 N x 2 x 0,75 20,7 58,0 166 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

167 Novotronic Li2YCYv-TP PVC-mantlad datakabel, UV-beständig för markförläggning i PVC Skärm av flätad förtent koppar av PE Ledare av fintrådig blank koppar UV-beständig Kan förläggas i mark EMC-anpassad Liten böjradie Ver 10/04/13 Flexibel datakabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln har parvis tvinnade ledare vilket minskar signalstörning och överhörning mellan paren samt en skärm av förtent flätad koppartråd som avskärmar elektriska störningar. Kan användas för RS 422 och RS 485 gränssnitt i hastigheter på upp till 10 Mb/s. För torra och fuktiga rum samt utomhus och i mark, förutsatt att skydd mot mekanisk åverkan finns. ² N x 2 x 0,22 7,9 6,1 N x 2 x 0,22 8,8 9,6 8,4 N x 2 x 0,34 9,1 N x 2 x 0,34 9,5 9,2 N x 2 x 0,34 10,1 11,2 N x 2 x 0,50 9,9 9,1 N x 2 x 0,50 10,3 12,6 N x 2 x 0,50 11,1 14,6 N x 2 x 0,50 13,9 24,5 N x 2 x 0,50 15,8 29,1 Max spänning (Ej för starkström) Skärm 500 V Färg på yttermantel Böjningsradie fast förläggning rörlig förläggning fast förläggning rörlig förläggning Isolationsresistens Kapacitans Induktans PVC Svart, RAL trådig blank koppar PE, färgmärkt DIN Flätad förtent koppar 7,5 x kabeldiameter 15 x kabeldiameter -30 C C -5 C C 2000 V Min. 5 G Ω x km Max. 60 nf/km (800 Hz) ca. 0,65 mh/km IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

168 Novotronic Li2YCY-PiMF PVC-mantlad kopparskärmad parskärmad elektronikkabel av PVC Skärm av förtent flätad koppartråd Parskärm av folie Partvinnade ledare med isolering av PE Ledare av fintrådig blank koppar EMC-anpassad Liten böjradie Parskärmad Ver 10/04/13 ² VDE V Fintrådig blank koppar PE, gul och röd med nuermärkning eller enligt DIN Parskärm Plastbelagd metallfolie Skärm Fläta av förtent koppartråd PVC Färg på yttermantel Grå RAL x kabeldiametern -30 C C -5 C C Ledare-Ledare 1200 V Ledare-Skärm 500 V Skärm-Skärm 500 V IEC ² 29,8 N x 2 x 0,5 10,0 12,0 N x 2 x 1,0 16,2 N x 2 x 0,5 12,5 17,2 N x 2 x 1,0 18,7 38,6 N x 2 x 0,5 14,4 22,9 N x 2 x 1,0 19,2 47,6 56,3 N x 2 x 0,5 14,8 26,2 N x 2 x 1,0 22,2 N x 2 x 0,5 17,5 33,8 N x 2 x 1,0 26,9 83,2 N x 2 x 0,5 21,4 44,8 N x 2 x 1,0 29,4 101,0 N x 2 x 1,0 35,4 140,5 N x 2 x 0,5 22,9 59,5 N x 2 x 0,5 27,9 84,2 N x 2 x 0,5 30,9 109,9 N x 2 x 0,5 34,5 135,0 N x 2 x 0,75 14,0 20,4 N x 2 x 0,75 16,8 29,9 N x 2 x 0,75 17,2 35,2 N x 2 x 0,75 19,8 42,8 N x 2 x 0,75 24,0 63,0 N x 2 x 0,75 25,6 74,2 N x 2 x 0,75 30,9 103,5 168 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Elektronikkabel med fintrådig ledaruppbyggnad. Kabeln har parvis tvinnade och aluminiumskärmade ledare vilket minimerar signalstörning och överhörning mellan paren samt en gemensam skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används för signalöverföring i elektronik- och dataanläggningar där mycket höga krav på signalstörningssäkerhet föreligger.

169 Novotronic Li2Y(St)Y-PiMF PVC-mantlad folieskärmad parskärmad elektronikkabel av PVC Skärm av folie Parskärm av metallfolie Partvinnade ledare med isolering av PE Ledare av fintrådig blank koppar Elektronikkabel med fintrådig ledaruppbyggnad. Kabeln har parvis tvinnade och aluminiumskärmade ledare vilket minimerar signalstörning och överhörning mellan paren. Kabeln har en gemensam skärm av aluminiumfolie, som skyddar mot elektriska störningar. Kabeln används för signalöverföring i elektronik- och dataanläggningar där mycket höga krav på signalstörningssäkerhet föreligger. Liten böjradie Parskärmad Ver 10/04/13 ² VDE 0295, DIN V Fintrådig blank koppar PE, gul och röd med nuermärkning eller enligt DIN Parskärm Plastbelagd metallfolie Skärm Aluminiumfolie PVC Färg på yttermantel Grå RAL x kabeldiametern -30 C C -5 C C Ledare-Ledare 1200 V Ledare-Skärm 500 V Skärm-Skärm 500 V IEC N x 2 x 0,5 10,9 10,3 N x 2 x 0,5 11,5 13,5 N x 2 x 0,5 13,4 16,5 N x 2 x 0,5 15,1 21,0 N x 2 x 0,5 15,4 24,0 N x 2 x 0,5 16,4 26,0 N x 2 x 0,5 21,1 35,2 N x 2 x 0,5 21,7 39,8 N x 2 x 0,5 22,9 48,8 N x 2 x 0,5 25,4 57,2 N x 2 x 0,5 29,3 72,9 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

170 Novotronic J-Y(St)Y-Lg PVC-mantlad folieskärmad telesignalkabel av PVC Skärm av aluminiumfolie Foliebandage av Polyester av PVC Ledare av entrådig blank koppar Ver 10/04/13 Bandage Skärm Färg på yttermantel Kapacitiv koppling Isolationsresistans Isolationsresistans i slinga Ø 0,6 Ø 0,8 VDE V Entrådig blank koppar Special PVC, färgmärkt Polyesterfolie Aluminiumfolie med längstgående skärmledare Special PVC Grå RAL x kabeldiametern -30 C C 800 V 100 nf/ km vid 800 Hz >100 Mohm x km max 130 Ohm/km max 73,2 Ohm/km IEC Ledarantal och Ø Ledarantal och Ø N x 2 x 0,6 4,5 2,6 N x 2 x 0,8 5,5 3,8 N x 2 x 0,6 4,9 3,5 N x 2 x 0,8 6,1 5,4 N x 2 x 0,6 6,2 4,9 N x 2 x 0,8 8,0 7,7 N x 2 x 0,6 6,6 5,8 N x 2 x 0,8 8,7 9,4 N x 2 x 0,6 7,1 5,9 N x 2 x 0,8 9,4 11,4 N x 2 x 0,6 7,6 6,1 N x 2 x 0,8 10,1 13,5 N x 2 x 0,6 8,1 9,3 N x 2 x 0,8 10,2 15,4 N x 2 x 0,6 9,3 11,3 N x 2 x 0,8 13,1 20,5 N x 2 x 0,6 9,5 12,9 N x 2 x 0,8 13,5 23,5 N x 2 x 0,6 10,4 16,3 N x 2 x 0,8 14,8 29,9 N x 2 x 0,6 10,9 19,1 N x 2 x 0,8 15,6 35,2 N x 2 x 0,6 13,0 23,9 N x 2 x 0,8 18,4 43,7 N x 2 x 0,6 13,7 28,4 N x 2 x 0,8 19,4 52,2 N x 2 x 0,6 14,5 35,8 N x 2 x 0,8 20,9 66,3 N x 2 x 0,6 16,5 43,8 N x 2 x 0,8 23,7 83,2 N x 2 x 0,6 17,5 51,2 N x 2 x 0,8 25,8 97,8 N x 2 x 0,6 19,6 67,6 N x 2 x 0,8 28,8 128,8 N x 2 x 0,6 22,1 82,9 N x 2 x 0,8 36,5 190,0 170 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Telesignalkabel för analoga och digitala system. Kabeln har parvis tvinnade ledare, vilket minskar signalstörningar mellan ledarna. Kabeln är avsedd för fast förläggning inom- eller utomhus.

171 Novotronic J-H(St)H-Bd Halogenfri folieskärmad telesignalkabel av halogenfri blandning Skärm av aluminiumfolie Foliebandage av Polyester av halogenfri blandning Ledare av entrådig blank koppar Telesignalkabel för analoga och digitala system i halogenfritt utförande. Kabeln har parvis tvinnade ledare, vilket minskar signalstörningar mellan ledarna. Kabeln är avsedd för fast förläggning inom- eller utomhus. Kabeln är miljövänlig och kan återvinnas helt. Halogenfri Miljövänlig Ver 11/04/13 Bandage Skärm Färg på yttermantel Kapacitiv koppling Isolationsresistans Isolationsresistans i slinga Ø 0,6 Ø 0,8 VDE V Entrådig blank koppar Halogenfri blandning, färgmärkt Polyesterfolie Aluminiumfolie med längstgående skärmledare Halogenfri blandning Grå RAL x kabeldiametern -30 C C 800 V 120 nf/ km vid 800 Hz >100 Mohm x km max 130,0 Ohm/km max 73,2 Ohm/km IEC Ledarantal och Ø Ledarantal och Ø N x 2 x 0,6 5,4 4,8 N x 2 x 0,8 6,8 6,8 N x 2 x 0,6 7,4 9,0 N x 2 x 0,8 9,1 13,5 N x 2 x 0,6 7,7 10,0 N x 2 x 0,8 9,6 15,0 N x 2 x 0,6 9,1 14,5 N x 2 x 0,8 11,2 23,0 N x 2 x 0,6 13,5 30,0 N x 2 x 0,8 16,0 50,0 N x 2 x 0,6 15,1 35,0 N x 2 x 0,8 17,8 59,0 N x 2 x 0,6 16,5 46,0 N x 2 x 0,8 19,5 78,0 N x 2 x 0,6 18,6 57,0 N x 2 x 0,8 21,4 97,0 N x 2 x 0,6 19,3 66,0 N x 2 x 0,8 23,2 110,0 N x 2 x 0,6 24,6 87,0 N x 2 x 0,8 30,1 146,0 N x 2 x 0,6 27,2 105,0 N x 2 x 0,8 32,0 180,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

172 Novotronic LSZH 8471 Kounikation och strömförsörjningskabel av halogenfri blandning av halogenfri specialblandning Ledare av fåtrådig förtent koppar Kounikation och strömförsörjningskabel i halogenfritt utförande avsedd för fast förlängning inomhus. Halogenfri Kapacitans Ver 11/04/13 Resistans 60 V Fåtrådig förtent koppar Halogenfri specialblandning, vit och svart Halogenfri blandning, grå -40 C till +70 C 108,2 pf vid 1 khz 14,7 Ohm/km (20 C) Ledarantal och ø Ytterdiameter kg / 100 m E x 2 x 1,47 7,0 5,4 172 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

173 Novotronic RE-2X(St)Yv-fl Instrumentkabel för digitala och analoga signaler av PVC Skärm av aluminiumfolie-plastlaminat av XLPE Ledare av blank koppar Mycket motståndkraftig mot syror och basiska ämnen Oljebeständig Robust utförande med förstärkt ytterhölje UV-beständig Kan förläggas i mark Ver 11/04/13 Instrumentkabel i oljebeständigt utförande för optimal förlustfri överföring av analoga och digitala signaler i mät- och processtyrningssystem. För torra och fuktiga rum samt utomhus och i mark, förutsatt att skydd mot mekanisk åverkan finns. Kan levereras i blått utförande för egensäkra kretsar. ² EN , VDE 0295, IEC V 7-trådig blank koppar XLPE, Ledare A: svart, ledare B: vit med nuermärkning Skärm Aluminiumfolie-plastlaminat med biledare PVC Färg på yttermantel Svart (på förfrågan i blått utförande för egensäkra kretsar) Böjningsradie 7,5 x kabeldiameter -30 C C Lägsta förlägg-5 C ningstempratur 1500 VDC Ledarmotstånd 0,75 2: max. 25,0 Ω/km 1,3 2: max. 14,2 Ω/km Isolationsresistens Min. 5 G Ω x km Kapacitans Max. 115 nf/km Induktans ca. 1 mh/km IEC , IEC (Cat.C) E x 2 x 0,75 7,6 8,0 E x 2 x 0,75 10,3 12,7 E x 2 x 0,75 11,6 16,8 E x 2 x 0,75 14,2 26,4 E x 2 x 0,75 16,5 35,6 E x 2 x 0,75 18,5 44,8 E x 2 x 0,75 21,8 62,0 E x 2 x 1,3 8,6 10,1 E x 2 x 1,3 12,0 16,9 E x 2 x 1,3 13,6 23,7 E x 2 x 1,3 16,9 39,0 E x 2 x 1,3 19,9 53,9 E x 2 x 1,3 22,4 69,0 E x 2 x 1,3 26,6 96,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

174 Novotronic RE-2X(St)Yv-fl PiMF Instrumentkabel för digitala och analoga signaler, parskärmad av PVC Skärm av aluminiumfolie-plastlaminat Parskärm av aluminiumfolie-plastlaminat av XLPE Ledare av fintrådig blank koppar Mycket motståndkraftig mot syror och basiska ämnen Oljebeständig Robust utförande med förstärkt ytterhölje UV-beständig Kan förläggas i mark Parskärmad Ver 11/04/13 ² EN , VDE 0295, IEC V 7-trådigblank koppar, kl 2 XLPE, Ledare A: svart, ledare B: vit med nuermärkning Skärm Paren är försedda med skärm av aluminiumfolieplastlaminat med biledare, samt en gemensam skärm av aluminiumfolie-plastlaminat PVC Färg på yttermantel Svart (på förfrågan i blått utförande för egensäkra kretsar). Böjningsradie 7,5 x kabeldiametern -30 C C Lägsta -5 C förläggningstempratur 1500 VDC Ledarmotstånd 0,75 2 max. 25,0 Ω/km 1,3 2 max. 14,2 Ω/km Isolationsmotstånd Min. 5 G Ω x km Kapacitans Max. 115 nf/km Induktans ca. 1 mh/km IEC , IEC (Cat.C) E x 2 x 0,75 11,3 14,7 E x 2 x 0,75 12,8 19,6 E x 2 x 0,75 15,9 31,8 E x 2 x 0,75 18,6 42,6 E x 2 x 0,75 20,8 53,8 E x 2 x 0,75 24,8 75,4 E x 2 x 1,3 13,5 18,9 E x 2 x 1,3 14,9 26,8 E x 2 x 1,3 18,6 45,2 E x 2 x 1,3 22,0 61,6 E x 2 x 1,3 24,8 78,8 E x 2 x 1,3 29,5 112,0 174 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Instrumentkabel i oljebeständigt utförande för optimal förlustfri överföring av analoga och digitala signaler i mät- och processtyrningssystem. För torra och fuktiga rum samt utomhus och i mark, förutsatt att skydd mot mekanisk åverkan finns. Kan levereras i blått utförande för egensäkra kretsar. Kabeln har folieskärmade partvinnade ledare.

175 Kapitel 10 Busskabel Industriell fältbusskabel 176 Novotronic Profibus L2-DP/FIP HF Industriell fältbusskabel för släpkedjor 177 Novotronic Profibus L2-DP/FIP FRNC Halogenfri industriell fältbusskabel 178 Novotronic Profibus L2-DP/FIP ST LSZH Halogenfri industriell fältbusskabel 179 Novotronic Profibus L2-DP/FIP SK Industriell fältbusskabel för snabbanslutning 180 Novotronic Profibus L2-DP/FIP UV Industriell fältbusskabel för utomhusbruk 181 Novotronic AS-I TPE Industriell fältbusskabel 182 Novotronic Profinet UL/CSA, SK 100 Mbit/s Ethernet kabel för industrianvändning 183 Novotronic CAN-BUS CY PVC-mantlad CAN-BUS kabel 184 Novotronic CAN-BUS CP UV-beständig CAN-BUS släpkedjekabel 185 Novotronic J-Y(St)Yh-BUS KNX-busskabel 186 Novotronic J-H(St)Hh-BUS Halogenfri KNX-busskabel 187 Novotronic Profibus L2-DP/FIP ST 10 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 175

176 Novotronic Profibus L2-DP/FIP ST Industriell fältbusskabel av special PVC Förtent kopparfläta Skärm av aluminiumfolie av PE Ledare av entrådig blank koppar alternativt 7-trådig (7 x 0,21 ) EMC-anpassad Ver 11/04/13 Ledarantal och Ø Skärm Färg på yttermantel Ledarmotstånd Driftskapacitans vid 1 khz Impedans Nominellt värde 3-20 MHz 38,4 khz 9,6 khz Dämpning vid 16MHz vid 4 MHz vid 38,4 MHz vid 9,6 MHz Isolationsresistans 100 V Entrådig blank koppar Artikel: N x 0,21 PE, röd och grön Aluminiumfolie och förtent kopparfläta Special PVC Lila RAL C C 3600 V/3 sek. Max 110 Ohm/km 28,0 nf / km 150 Ohm 150 ±15 Ohm 185 ±18,5 Ohm 270 ±27 Ohm <42 db/km <22 db/km <4,0 db/km <2,5 db/km MOhm x km IEC E x 2 x 0,64 8,0 6,7 N x 2 x 0,64 7,6 5,8 176 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Busskabel för industriell signalöverföring t.ex. inom processindustri. Används bl.a. till Siemens SIMATIC och FIP (Factory Instrumentation Protocol). Kabeln har en skärm av aluminiumfolie och kopparfläta vilket ger maximalt skydd i miljöer där elektromagnetiska störningar kan uppträda (EMC). Artikel, N är i flexibelt utförande.

177 Novotronic Profibus L2-DP/FIP HF Industriell fältbusskabel för släpkedjor av PUR Förtent kopparfläta Skärm av aluminiumfolie av PE Ledare av fintrådig blank koppar Högflexibel busskabel för industriell signalöverföring t.ex. inom processindustri. Används bl.a. till Siemens SIMATIC. Kabeln är försedd med en skärm av aluminiumfolie och kopparfläta vilket ger maximalt skydd i miljöer där elektromagnetiska störningar kan uppträda (EMC). EMC-anpassad Olje- och kemiskt beständig Högflexibel Halogenfri Skärm Färg på yttermantel Ledarmotstånd Driftskapacitans vid 1 khz Vågmotstånd Nominellt värde 3-20 MHz 38,4 khz 9,6 khz Dämpning vid 16 MHz vid 4 MHz vid 38,4 MHz vid 9,6 MHz Isolationsresistans Ledarantal och Ø E x 2 x 0,64 8,5 6,5 100 V Extra fintrådig blank koppar PE, röd och grön Aluminiumfolie och förtent kopparfläta Special PUR Lila RAL C C 3600 V/3 sek. Max 133 Ohm/km 28,0 nf / km 150 Ohm 150 ±15 Ohm 185 ±18,5 Ohm 270 ±27 Ohm 10 <49 db/km <25 db/km <4,0 db/km <3,0 db/km MOhm x km IEC (F2) Ver 04/04/13 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 177

178 Novotronic Profibus L2-DP/FIP FRNC Halogenfri industriell fältbusskabel av halogenfri specialblandning Förtent kopparfläta Skärm av aluminiumfolie av PE Ledare av entrådig blank koppar Ver 11/04/13 EMC-anpassad Halogenfri Ledarantal och Ø E x 2 x 0,64 8,0 6,4 178 Skärm Färg på yttermantel Ledarmotstånd Driftskapacitans vid 1 khz Vågmotstånd Nominellt värde 3-20 MHz 38,4 khz 9,6 khz Dämpning vid 16 MHz vid 4 MHz vid 38,4 MHz vid 9,6 MHz Isolationsresistans 100 V Entrådig blank koppar Halogenfri PE, röd och grön Aluminiumfolie och förtent kopparfläta Halogenfri specialblandning, FRNC Lila RAL C C 3600 V/3 sek. Max 110 Ohm/km 28,0 nf / km 150 Ohm 150 ±15 Ohm 185 ±18,5 Ohm 270 ±27 Ohm <42 db/km <22 db/km <4,0 db/km <2,5 db/km MOhm x km IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Halogenfri busskabel för industriell signalöverföring t.ex. inom processindustri. Används bl.a. till Siemens SIMATIC och FIP (Factory Instrumentation Protocol). Kabeln har en skärm av aluminiumfolie och kopparfläta vilket ger maximalt skydd i miljöer där elektromagnetiska störningar kan uppträda (EMC).

179 Novotronic Profibus L2-DP/FIP ST LSZH Halogenfri industriell fältbusskabel av halogenfri blandning Förtent kopparfläta Skärm av aluminiumfolie Ledarisolerin av PE Ledare av 7-trådig blank koppar Halogenfri busskabel för industriell signalöverföring t.ex. inom processindustri. Används bl.a. till Siemens SIMATIC och FIP (Factory Instrumentation Protocol). Kabeln har en skärm av aluminiumfolie och kopparfläta vilket ger maximalt skydd i miljöer där elektromagnetiska störningar kan uppträda (EMC). EMC-anpassad Halogenfri UV-beständig Ver 11/04/13 Ledarantal och Ø N x 2 x 0,64 7,6 5,8 Skärm Färg på yttermantel Ledarmotstånd Driftskapacitans vid 1 khz Impedans Nominellt värde 3-20 MHz 38,4 khz 9,6 khz Dämpning vid 16MHz vid 4 MHz vid 38,4 MHz vid 9,6 MHz Isolationsresistans 100 V 7-trådig blank koppar 7 x 0,21 PE, röd och grön Aluminiumfolie och förtent kopparfläta Halogenfri specialblandning Lila RAL C C 3600 V/3 sek. Max 110 Ohm/km 28,0 nf / km 150 Ohm 150 ±15 Ohm 185 ±18,5 Ohm 270 ±27 Ohm 10 <42 db/km <22 db/km <4,0 db/km <2,5 db/km MOhm x km IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 179

180 Novotronic Profibus L2-DP/FIP SK Industriell fältbusskabel för snabbanslutning av PE Förtent kopparfläta Skärm av aluminiumfolie Innermantel av PVC av PE Ledare av entrådig blank koppar Ver 11/04/13 EMC-anpassad För snabbanslutning Ledarantal och Ø N x 2 x 0,64 8,0 7,5 Skärm Innermantel Färg på yttermantel Ledarmotstånd Driftskapacitans vid 1 khz Vågmotstånd Nominellt värde 3-20 MHz 38,4 khz 9,6 khz Dämpning vid 16 MHz vid 4 MHz vid 38,4 MHz vid 9,6 MHz Isolationsresistans 100 V Entrådig blank koppar PE, röd och grön Aluminiumfolie och förtent kopparfläta Special PVC Special PVC Lila RAL C C 3600 V/3 sek. Max 110 Ohm/km 28,5 nf / km 150 Ohm 150 ±15 Ohm 185 ±18,5 Ohm 270 ±27 Ohm <42 db/km <22 db/km <4,0 db/km <2,5 db/km MOhm x km IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Busskabel för snabbanslutningar. För industriell signalöverföring t.ex. inom processindustri. Används bl.a. till Siemens SIMATIC och FIP (Factory Instrumentation Protocol). Kabeln har en skärm av aluminiumfolie och kopparfläta vilket ger maximalt skydd i miljöer där elektromagnetiska störningar kan uppträda (EMC).

181 Novotronic Profibus L2-DP/FIP UV Industriell fältbusskabel för utomhusbruk av PE Innermantel av PVC Förtent kopparfläta Skärm av aluminiumfolie av PE Ledare av entrådig blank koppar EMC-anpassad UV-beständig Markförläggning Skärm Innerrmantel Färg på yttermantel Ledarmotstånd Driftskapacitans vid 1 khz Vågmotstånd Nominellt värde 3-20 MHz 38,4 khz 9,6 khz Dämpning vid 16 MHz vid 4 MHz vid 38,4 MHz vid 9,6 MHz Isolationsresistans Ver 11/04/13 Busskabel för industriell signalöverföring t.ex. inom processindustri. Används bl.a. till Siemens SIMATIC och FIP (Factory Instrumentation Protocol). Kabeln är anpassad för utomhusbruk och markförläggning. Kabeln har en skärm av aluminiumfolie och kopparfläta vilket ger maximalt skydd i miljöer där elektromagnetiska störningar kan uppträda (EMC). Ledarantal och Ø E x 2 x 0,64 10,2 8,5 100 V Entrådig blank koppar PE, röd och grön Aluminiumfolie och förtent kopparfläta Special PVC PE Svart C C 3600 V/3 sek. Max 110 Ohm/km 28,5 nf / km 150 Ohm 150 ±15 Ohm 185 ±18,5 Ohm 270 ±27 Ohm 10 <45 db/km <22 db/km <5,0 db/km <3,0 db/km MOhm x km IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 181

182 Novotronic AS-I TPE Industriell fältbusskabel av TPE av TPE Ledare av förtent fintrådig koppar Ver 11/04/13 AS-Interface Oljebeständig Ledarmotstånd ² Färg på yttermantel Form Yttermått E x 1,5 Svart Profilformad 10,0 x 4,0 6,0 E x 1,5 Gul Profilformad 10,0 x 4,0 6,0 182 VDE 0295, IEC <250 V Förtent fintrådig koppar TPE, brun och blå Oljebeständig TPE Min C C 1500 V ledare/ledare Max 13,7 Ohm/km IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Busskabel för användning inom industrin för t.ex. binär givare och ställdon. Manteln är i oljebeständigt utförande och anpassad för förläggning i industriell miljö. Kabel med svart yttermantel är för hjälpmatning (24 VDC) och kabel med gul yttermantel är för dataöverföring och hjälpmatning (48 VDC).

183 Novotronic Profinet UL/CSA, SK 100 Mbit/s Ethernet kabel för industrianvändning av PVC alternativt PUR Skärm av fläta/aluminiumfolie av polyelofin Ledare av entrådig koppar alternativt förtent koppar Datakabel för hastigheter upp till 100 Mbits/s, (FAST ETHERNET). Lämplig till industriellt bruk. Kablarna är anpassade till PROFINET. Ver 11/04/13 Typ A: Typ B: Typ C: UL 444, Style V A: Entrådig koppar (AWG22/1) B: 7-trådig förtent koppar (AWG22/7) C: 19-trådig förtent koppar (AWG22/19) Polyolefin, färgmärkta Vit, gul, blå och orange Skärm Fläta och aluminiumfolie A och B: PVC C: PUR Färg på yttermantel Grön (RAL6018) Böjningsradie A: 10 x kabeldiametern B: 15 x kabeldiametern C: 8 x kabeldiametern A: -40 C C B: -10 C C C: -30 C C Impedans 100 Ω vid Hz Isolationsmotstånd Min. 5 G Ω x km Kapacitans Max. 48 nf/km A och B: IEC C: IEC För fast förläggning För rörlig förläggning För högflexibel förläggning (kabelsläpkedjor) UL/CSA Godkända För snabbanslutning (FC) EMC-anpassade Typ ² (ø) E A 2 x 2 x 0,38 (AWG22/1) (0,64) 6,5 6,8 E B 2 x 2 x 0,38 (AWG22/7) (0,64) 6,5 6,8 E C 2 x 2 x 0,38 (AWG22/19) (0,64) 6,5 6,8 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

184 Novotronic CAN-BUS CY 120 Ohm PVC-mantlad CAN-BUS kabel av PVC Förtent flätad koppartråd Aluminiumfolie av special PVC Ledare av blank koppar Ver 11/04/13 EMC-anpassad ² N X 2 X 0,22 5,7 4,2 N X 2 X 0,22 7,6 6,8 Godkännande Ledarfärg Skärm Färg på yttermantel Ledare - ledare Ledarresistans Impedans Enl. VDE 250 V (ej för starkström) 7-trådig blank koppar PE DIN Aluminiumfolie och förtent kopparfläta PVC Violett RAL x kabeldiameter -40 C C 1500 V max. 186 ohm / km 120 ohm IEC N X 2 X 0,34 6,8 5,5 N X 2 X 0,34 8,5 8,8 N X 2 X 0,5 7,5 9,0 N X 2 X 0,5 9,7 10,6 N X 2 X 0,75 8,7 10,8 N X 2 X 0,75 11,5 14,2 184 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Skärmad BUS-kabel för CAN-system (Controller Area Network). Kabeln är standardiserad enligt ISO och har maximal överföringshastighet 1 MBit/s.

185 Novotronic CAN-BUS CP 120 Ohm UV-beständig CAN-BUS släpkedjekabel av PUR Förtent flätad koppartråd Aluminiumfolie av PE Ledare av extra fintrådig koppar Flexibel skärmad BUS-kabel för CAN-system (Controller Area Network) på industrier. För användning i släpkedjor, rörliga motorsystem och i robotar. Kabeln är standardiserad enligt ISO och har maximal överföringshastighet 1 MBit/s. UV-beständig Slitstark EMC-anpassad Godkännande Ledarfärg Skärm Färg på yttermantel VDE 0295, IEC kl 6, UL444, UL1581 Enl. Listing Type CMX 75 C för USA och Kanada 250 V (ej för starkström) Extra fintrådig blank koppar PE DIN Aluminiumfolie och förtent kopparfläta PUR Violett RAL x kabeldiameter -40 C C -30 C C Ledare - ledare Ledarresistans Impedans Ver 04/04/13 ² 1500 V max. 175 ohm / km ca. 120 ohm IEC / UL 1581 (VW-1) 10 N X 2 X 0,25 6,4 4,0 N X 2 X 0,25 8,4 7,0 N X 2 X 0,34 6,8 6,0 N X 2 X 0,34 9,6 8,8 N X 2 X 0,5 8,0 7,4 N X 2 X 0,5 10,4 10,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 185

186 Novotronic J-Y(St)Yh-BUS KNX-busskabel av PVC Skärm av aluminiumfolie Foliebandage av Polyester av PVC Ledare av entrådig blank koppar Ver 11/04/13 Bandage Skärm Kapacitiv koppling Genomslagsspänning Isolationsresistans Ledarantal och Ø E x 2 x 0,8 6,8 6,4 grå N x 2 x 0,8 6,8 6,4 grön 186 VDE 0295, 0815, EIBA standard <300 V Entrådig blank koppar PVC, färgmärkt enligt EIBA-standard Polyesterfolie Aluminiumfolie med längstgående skärmledare PVC 15 x kabeldiametern -30 C C -5 C C 4000 V 100 nf/ km >5000 V >100 Mohm x km IEC Färg på yttermantel Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Kabel med entrådig ledaruppbyggnad. Isoleringen och yttermanteln är av PVC. Kabeln har parvis tvinnade ledare, vilket minskar signalstörningen mellan ledarna. Den är försedd med en gemensam skärm av aluminium folie som skydd mot yttre elektriska störningar. Kabeln används för telegramöverföring i KNX-anläggningar. Kabeln är starkströmsisolerad och får installeras tillsaans med kraftkabel. Vid utomhusförläggning skall kabeln förläggas i rör.

187 Novotronic J-H(St)Hh-BUS Halogenfri KNX-busskabel av halogenfri specialblandning Skärm av aluminiumfolie Foliebandage av Polyester av halogenfri specialblandning Ledare av entrådig blank koppar Ver 11/04/13 Kabel med entrådig ledaruppbyggnad. Isoleringen och yttermanteln är av halogenfri specialblandning. Kabeln har parvis tvinnade ledare, vilket minskar signalstörningen mellan ledarna. Den är försedd med en gemensam skärm av aluminium folie som skydd mot yttre elektriska störningar. Kabeln används för telegramöverföring i KNX-anläggningar. Kabeln är starkströmsisolerad och får installeras tillsaans med kraftkabel. Vid utomhusförläggning skall kabeln förläggas i rör. Halogenfri Miljövänlig Ledarantal och Ø E x 2 x 0,8 6,8 6,4 grå E x 2 x 0,8 6,8 6,4 grön Grå Grön Bandage Skärm Kapacitiv koppling Genomslagsspänning Isolationsresistans VDE 0295, 0815, EIBA standard <300 V Entrådig blank koppar Halogenfri specialblandning, färgmärkt enligt EIBA-standard PE, färgmärkt enligt EIBA-standard Polyesterfolie Aluminiumfolie med längstgående skärmledare Halogenfri specialblandning 15 x kabeldiametern -30 C C -5 C C 4000 V 100 nf/ km >5000 V >100 Mohm x km IEC Färg Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 187

188 188

189 Kapitel 11 Spiralkabel PVC-isolerad PVC-mantlad spiralkabel H05BQ-F, H07BQ-F Guiisolerad PUR-mantlad spiralkabel RKK (H05VV-F) 11 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 189

190 RKK (H05VV-F) PVC-isolerad PVC-mantlad spiralkabel Skyddsledare Ospiraliserade ledningsändar Cenelec HD21 300/500 V Extra fintrådig koppar PVC, färgmärkta ledare Grön / Gul PVC ca 150 vardera -5 C C 2000 V Genomslagsspänning >5000 V ² Färg på yttermantel Outdragen längd Utdragen längd E E G 1,0 vit G 1,0 svart E G 1,0 vit E G 1,5 vit E G 1,5 vit IEC Ver 12/04/13 Försedd med pågjuten stickpropp och skarvuttag i saa färg som kabeln ² E E Färg på yttermantel Outdragen längd Utdragen längd 3 G 1,5 vit G 1,5 svart Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Spiraliserad kabel med extra fintrådig ledaruppbyggnad. Ledarna och yttermanteln är isolerade av PVC. Spiralkabeln är lämplig att använda på kontor, varuhus, butiker och i bostäder där det kan vara estetiskt tilltalande.

191 H05BQ-F, H07BQ-F Guiisolerad PUR-mantlad spiralkabel Spiraliserad olje- och fettbeständig kabel med slitstark och nötningstålig mantel av PUR. Spiralkabeln användes med fördel där en rörlig del är elektriskt förbunden med en fast, t.ex. i maskiner, lyftbord, kranar, belysningsanläggningar, handverktyg m.m. För installation i torra och våta rum, inom- och utomhus. Godkännande 0,75 2 >1,0 2 <5-ledare >7-ledare Skyddsledare Färg på yttermantel Cenelec HAR 300/500 V 450/750 V Extra fintrådig koppar Gui (7-ledare TPE) Färgmärkt Svart med vit nuermärkning Grön / Gul PUR Svart eller grå -30 C C V IEC H05BQ-F Ver 12/04/13 ² Outdragen längd Utdragen längd Raka ändar Diameter ledning Färg E x 0, ,2 Svart E x 0, ,2 Svart E x 0, ,2 Svart N x 0, ,2 Svart E G 0, ,4 Svart E G 0, ,4 Svart E G 0, ,4 Svart N G 0, ,4 Svart E G 0, ,0 Svart E G 0, ,0 Svart E G 0, ,0 Svart N G 0, ,0 Svart E G 0, ,7 Svart E G 0, ,7 Svart E G 0, ,7 Svart N G 0, ,7 Svart E * 7 G 0, Grå E * 7 G 0, Grå E * 7 G 0, Grå N * 7 G 0, Grå 11 * Kabeltyp Li12Y11Y Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 191

192 H05BQ-F, H07BQ-F Guiisolerad PUR-mantlad spiralkabel ² Outdragen längd Utdragen längd Raka ändar Diameter ledning Färg N N x ,9 Svart 2x ,9 Svart N x ,9 Svart N x ,9 Svart E G ,5 Svart E G ,5 Svart E G ,5 Svart N G ,5 Svart N G ,7 Svart N G ,7 Svart N G ,7 Svart N G ,7 Svart N G ,3 Svart N G ,3 Svart N G ,3 Svart N G ,3 Svart N * 7G ,9 Svart N * 7G ,9 Svart N * 7G ,9 Svart N * 7G ,9 Svart Outdragen längd Utdragen längd Raka ändar Diameter ledning Färg * ej harmoniserat utförande H07BQ-7 ² N x 1, ,9 Svart N x 1, ,9 Svart N x 1, ,9 Svart N x 1, ,9 Svart E G 1, ,8 Svart E G 1, ,8 Svart E G 1, ,8 Svart N G 1, ,8 Svart E G 1, ,3 Svart E G 1, ,3 Svart E G 1, ,3 Svart N G 1, ,3 Svart E G 1, ,6 Svart E G 1, ,6 Svart E G 1, ,6 Svart N G 1, ,6 Svart N G 2, ,0 Orange N G 2, ,0 Orange N G 2, ,5 Orange N G 2, ,5 Orange N G 2, ,5 Orange N G 2, ,5 Orange 192 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se H05BQ-F

193 Kapitel 12 Halogenfri kabel Novosafe NH Halogenfri styrkabel Novosafe NCH Halogenfri kopparskärmad (EMC) styrkabel Novosafe NH-UV UV-beständig halogenfri styr- och kraftkabel 0,6/1 kv Novosafe NCH-UV UV-beständig halogenfri EMC-anpassad styr- och kraftkabel 0,6/1 kv Novoflex SF-N-PUR Superflexibel PUR-mantlad släpkedjekabel Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel Novosafe NCH-3 Plus UV Halogenfri skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv 206 Novosafe Servo CP-S Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv 207 Novosafe Servo CP-D Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv 208 Novotronic LiCP Halogenfri PUR-mantlad kopparskärmad elektronikkabel för släpkedjor 209 Novotronic LiCP-TP Halogenfri PUR-mantlad kopparskärmad elektronikkabel för släpkedjor 210 BITFLEX TWIN HF Halogenfri batterikabel 211 PV1-F Halogenfri UV-beständig kabel för solpanelsanläggningar 212 Novoflex HEAVY LSOH/90 Halogenfri flatkabel 213 Novoflex HEAVY PUR-HF/90 PUR-mantlad traverskabel Novoflex HEAVY PUR-C-HF/90 PUR-mantlad kopparskärmad (EMC) traverskabel Novoflex HEAVY TR-PUR-HF/90 PUR-mantlad trumkabel Novotronic LiHCH Halogenfri kopparskärmad elektronikkabel Novotronic LiHCH-TP Halogenfri kopparskärmad partvinnad elektronikkabel Novotronic J-H(St)H-Bd Halogenfri folieskärmad telesignalkabel 223 Novotronic Profibus L2-DP/FIB FRNC Halogenfri industriell fältbusskabel 224 Novotronic LSZH 8471 Kounikation och strömförsörjningskabel 225 Novotronic J-H(St)Hh-BUS Halogenfri EIB-busskabel 226 Novosafe S FE 180 / PH90 Brandresistent halogenfri installationskabel 227 Novosafe S(St) FE 180 / PH90 Brandresistent skärmad halogenfri installations- och brandlarmskabel 228 Novosafe NHXH FE 180-E30 0,6/1 kv Brandresistent halogenfri starkströmskabel Novosafe NHXH FE 180-E90 0,6/1 kv Brandresistent halogenfri starkströmskabel Novosafe NHXCH FE 180-E30 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel Novosafe NHXCH FE 180-E90 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel Novosafe AS FE 180 / PH90-ELQYB Brandresistent halogenfri brandlarmskabel 237 Novotronic JE-H(St)H-Bd E30-90 Brandresistent halogenfri folieskärmad telesignalkabel 238 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

194 Novosafe NH Halogenfri styrkabel av halogenfri specialblandning av halogenfri specialblandning Ledare av fintrådig blank koppar Halogenfri Flahäande Självslocknande Miljövänlig Återvinningsbar Silikonfri Ver 03/04/13 ² Godkännande VDE 0295 Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar Halogenfri specialblandning, svart, med vit nuermärkning, areor över 35 2 har färgmärkta ledare Skyddsledare Grön / Gul Halogenfri specialblandning Färg på yttermantel Grå RAL x kabeldiametern 15 x kabeldiametern -40 C C -15 C C 4000 V Halogen och brand- IEC och IEC gasnorm IEC , kat C (F4C) ² N x 0,5 4,8 4,0 E x 0,75 5,4 4,3 N G 0,5 5,1 4,7 E G 0,75 5,7 6,1 N x 0,5 5,1 4,7 E x 0,75 5,7 6,1 N G 0,5 5,7 5,7 E G 0,75 6,5 7,5 N x 0,5 5,7 5,7 E x 0,75 6,5 7,5 N G 0,5 6,2 6,6 E G 0,75 6,8 10,0 N G 0,5 6,8 8,5 N x 0,75 6,8 10,0 N G 0,5 7,5 11,0 E G 0,75 7,5 12,5 N G 0,5 8,6 14,2 N x 0,75 7,5 12,5 N G 0,5 8,9 13,3 N G 0,75 8,0 14,0 N G 0,5 10,2 19,8 N G 0,75 9,0 17,2 N G 0,5 10,5 21,6 E G 0,75 9,9 21,0 N G 0,5 11,0 23,1 N G 0,75 11,0 25,3 N G 0,5 12,6 25,7 E G 0,75 11,7 27,0 N G 0,5 14,5 39,8 N G 0,75 12,5 31,0 N G 0,5 16,0 47,1 E G 0,75 14,2 37,0 N G 0,5 18,0 51,0 E G 0,75 15,9 51,2 N G 0,5 19,5 67,0 N G 0,75 17,8 59,0 194 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Halogenfri flexibel styr- och maskinkabel. Kabeln är resistent mot oljor och har även god beständighet mot kemikalier och lutar. Den fintrådiga uppbyggnaden i kombination med den mjuka manteln ger en elastisk kabel med liten böjradie. Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar, i data- och signalanläggningar. Kan användas i torra och våta utryen. Kabeln är speciellt lämplig i installationer där hög säkerhet fordras. Kabeln är svårantänd, flamhäande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. Kabeln är miljövänlig och kan återvinnas helt.

195 Novosafe NH Halogenfri styrkabel ² ² N G 0,75 19,1 64,0 N x 4,0 9,5 19,0 N G 0,75 20,5 77,5 N G 4,0 9,9 24,0 E x 1,0 5,7 5,7 N G 4,0 10,8 27,0 N G 4,0 12,1 30,0 N G 4,0 13,4 41,0 E G 1,0 6,0 8,0 N x 1,0 6,0 8,0 E G 1,0 6,7 10,6 N x 6,0 11,2 25,0 N x 1,0 6,7 10,6 N G 6,0 11,7 38,0 E G 1,0 7,3 12,3 E G 6,0 13,0 33,0 E G 1,0 8,2 14,9 N G 6,0 14,5 43,0 N G 6,0 16,0 60,0 N G 1,0 8,8 17,5 N G 1,0 10,2 22,0 E G 1,0 10,5 26,0 N G 1,0 12,0 32,0 E G 1,0 12,7 35,0 N G 1,0 13,5 37,0 E G 1,0 14,7 47,0 N G 1,0 17,1 60,0 N G 1,0 18,9 72,0 N G 1,0 20,6 92,6 E x 1,5 6,3 10,0 E G 1,5 6,8 11,0 E G 10,0 16,7 75,0 N G 10,0 18,1 93,0 N G 10,0 20,0 110,5 E G 16,0 18,8 105,0 N G 16,0 21,2 130,0 N G 16,0 23,4 180,0 N G 25,0 22,5 123,0 N G 25,0 23,5 162,0 N G 25,0 26,4 203,0 N x 1,5 6,8 11,0 N G 35,0 25,5 163,0 E G 1,5 7,4 12,5 N G 35,0 26,8 217,0 N G 35,0 30,1 273,0 E G 1,5 8,4 14,5 E G 1,5 9,0 19,5 N G 1,5 10,0 21,5 N G 50,0 30,0 265,0 N G 1,5 11,6 25,8 N G 50,0 32,4 303,0 N G 50,0 38,0 405,0 E G 1,5 12,0 31,0 N G 1,5 13,8 39,0 E G 1,5 14,4 42,0 N G 1,5 15,0 48,9 E G 1,5 16,9 60,0 N G 70,0 33,7 328,0 N G 70,0 37,4 420,0 N G 70,0 42,0 562,0 N G 1,5 19,4 73,0 N G 95,0 40,5 480,0 N G 1,5 21,3 90,0 N G 95,0 45,5 570,0 N x 2,5 7,7 12,1 N G 95,0 51,0 715,0 E G 2,5 8,4 17,0 N G 120,0 44,0 540,0 E G 2,5 9,2 18,0 N G 120,0 49,0 720,0 E G 2,5 10,2 19,0 N G 2,5 11,3 28,0 N G 2,5 14,8 51,0 N G 2,5 18,0 87,0 N G 2,5 21,4 114,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

196 Novosafe NCH Halogenfri kopparskärmad (EMC) styrkabel av halogenfri specialblandning Skärm av förtent flätad koppartråd Foliebandage av PETP av halogenfri specialblandning Ledare av fintrådig blank koppar Halogenfri EMC-anpassad Flamhäande Självslocknande Miljövänlig Återvinningsbar Liten ytterdiameter Silikonfri Ver 03/04/13 ² Godkännande VDE 0295, 0293 Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Folie PETP Skärm Fläta av förtent koppartråd Halogenfri specialblandning Färg på yttermantel Grå RAL x kabeldiametern 10 x kabeldiametern -40 C C -5 C C 3000 V Halogen och brand- IEC och gasnorm IEC , kat C (F4C) ² N x 0,5 5,8 4,6 E x 0,75 6,2 5,5 N G 0,5 6,1 5,6 E G 0,75 6,5 6,8 N G 0,5 6,5 6,2 E G 0,75 7,0 7,8 N G 0,5 7,0 7,5 E G 0,75 7,7 9,5 N G 0,5 7,5 9,8 E G 0,75 8,3 13,0 N G 0,5 9,9 15,8 E G 0,75 10,9 20,3 N G 0,5 11,5 21,6 E G 0,75 12,7 28,4 N G 0,5 13,5 31,5 E G 0,75 14,9 38,0 N G 0,75 16,4 43,0 196 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Halogenfri flexibel EMC-anpassad styr- och maskinkabel. Kabeln är resistent mot oljor och har även god beständighet mot kemikalier och lutar. Den fintrådiga uppbyggnaden i kombination med den mjuka manteln ger en elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt skärmar elektriska störningar, såväl i som utanför kabeln (EMC-direktivet). Kabeln används som styr- och manöverkabel på maskiner och t.ex. i utrustning där vibrationer förekoer och där höga säkerhetskrav gäller. Kabeln används t ex inom industrin, i kyl- och ventilationsanläggningar, i data- och signalanläggningar. Kabeln kan användas i torra och våta utryen. Kabeln är svårantänd, flam-häande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. Kabeln är miljövänlig och kan återvinnas helt.

197 Novosafe NCH Halogenfri kopparskärmad (EMC) styrkabel ² ² E x 1,0 6,5 6,6 N x 10,0 14,7 44,8 E G 1,0 6,8 8,0 N G 10,0 15,7 50,6 E G 1,0 7,3 10,0 E G 10,0 17,2 60,0 E G 1,0 8,1 13,0 N G 10,0 19,5 80,0 N G 10,0 21,2 120,0 E G 1,0 8,8 16,0 E G 1,0 11,5 25,0 E G 1,0 13,9 38,2 N x 16,0 17,0 57,0 E G 1,0 16,0 46,0 N G 16,0 18,4 89,0 E G 16,0 20,2 103,0 E x 1,5 7,1 8,7 N G 16,0 22,2 112,0 N G 16,0 24,8 148,2 E G 1,5 7,5 10,0 E G 1,5 8,2 12,5 E G 1,5 8,9 15,8 E G 1,5 9,9 21,0 E G 1,5 13,0 32,9 E G 1,5 15,6 48,0 E G 1,5 18,0 66,0 N x 2,5 8,5 13,2 E G 2,5 9,0 16,8 E G 2,5 10,0 19,5 N G 25,0 22,3 99,6 E G 25,0 24,9 129,5 N G 25,0 27,8 159,0 N G 35,0 25,8 132,9 E G 35,0 27,8 173,2 N G 35,0 31,5 214,8 N G 50,0 30,5 186,1 E G 50,0 33,0 245,6 N G 50,0 37,5 301,1 E G 2,5 11,0 22,2 N G 2,5 12,0 32,0 N G 2,5 16,2 54,0 E G 70,0 37,8 330,8 N G 95,0 42,3 435,0 N G 120,0 46,6 544,4 N x 4,0 10,0 23,3 N G 4,0 10,7 26,0 E G 4,0 11,8 28,0 N G 4,0 12,9 35,0 N G 4,0 14,2 49,0 N X 6,0 11,9 28,5 N G 6,0 12,5 36,5 E G 6,0 14,2 39,0 N G 6,0 15,9 48,0 N G 6,0 17,2 60,0 12 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 197

198 Novosafe NH-UV UV-beständig halogenfri styr- och kraftkabel 0,6/1 kv av halogenfri specialblandning Innermantel av halogenfri specialblandning (endast >2,5 2) av halogenfri specialblandning Ledare av fintrådig blank koppar Halogenfri Resistent mot oljor UV-beständig Kan förläggas i mark Silikonfri Flamhäande Självslocknande ² Godkännande VDE 0295, EN kl. 5 RoHS 2002/95/WE, CE (LVD 2006/95/WE) 0,6/1,0 kv Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning Grön/Gul Skyddsledare Innermantel >2,5 2 Färg på yttermantel Halogen och brandgasnorm Halogenfri specialblandning Halogenfri specialblandning Svart Flexibel halogenfri styr- och kraftkabel som är resistent mot oljor. Avsedd för installation, i både industriell miljö och offentliga byggnader. Kabeln har ett stort användningsområde då den är godkänd för användning både inomhus, utomhus, för markförläggning och för fast förläggning. Det flamhäande och självslocknande utförandet i kombination med den låga rökgastätheten skonar miljön och minskar risken för svåra skador på bl.a. människor och elektronisk utrustning då brand uppstår. 6 x kabeldiametern 10 x kabeldiametern -40 C C -5 C C 4000 V IEC , IEC EN , EN , IEC kat C. (F4C) ² N x 0,75 8,3 9,5 E G 1,0 9,9 14,3 N G 0,75 8,7 11,0 E G 1,0 10,5 16,6 N G 0,75 9,5 12,9 E G 1,0 11,4 19,8 N G 0,75 10,1 14,8 E G 1,0 14,5 30,5 N G 0,75 10,9 17,6 E G 1,0 16,8 42,2 N G 0,75 13,9 26,9 E G 1,0 20,0 57,0 N G 0,75 16,0 36,7 N G 0,75 19,0 49,0 E x 1,5 9,4 12,9 E G 1,5 9,9 15,0 E x 1,0 8,6 10,4 E G 1,5 10,8 17,8 E G 1,0 9,1 12,2 E G 1,5 11,6 20,9 E G 1,5 12,6 25,2 198 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

199 Novosafe NH-UV UV-beständig halogenfri styr- och kraftkabel 0,6/1 kv ² E G 1,5 16,1 39,3 E G 1,5 18,8 55,0 E G 1,5 22,6 75,0 E G 2,5 11,1 19,5 E G 2,5 12,2 23,7 E G 2,5 13,1 28,1 N G 2,5 14,2 34,3 N G 4,0 14,5 36,4 N G 4,0 15,6 43,2 N G 6,0 16,1 47,5 N G 6,0 17,5 57,4 N G 10,0 19,7 74,9 N G 10,0 21,3 89,2 4 G 16,0 22,1 102,4 5 G 16,0 23,9 123,8 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 199

200 Novosafe NCH-UV UV-beständig halogenfri EMC-anpassad styr- och kraftkabel 0,6/1 kv av halogenfri specialblandning Skärm av flätad förtent koppartråd Innermantel av halogenfri specialblandning av halogenfri specialblandning Ledare av fintrådig blank koppar ² Godkännande VDE 0295, EN kl. 5 Uppfyller svensk och europeisk standard enl. SS EN 60204, RoHS 2002/95/WE, CE (LVD 2006/95/WE) 0,6/1,0 kv Skyddsledare Innermantel Skärm Halogenfri Resistent mot oljor EMC-anpassad UV-beständig Kan förläggas i mark Silikonfri Flamhäande Självslocknande Färg på yttermantel Halogen och brandgasnorm Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning Grön/Gul Halogenfri specialblandning Fläta av förtent koppartråd med täckningsgrad 85% Halogenfri specialblandning Svart 8 x kabeldiametern 12 x kabeldiametern -40 C C -5 C C 4000 V IEC , IEC IEC , IEC , IEC kat C. (F4C) ² N x 0,75 10,0 15,0 E G 1,0 12,2 24,0 N G 0,75 10,4 16,6 E G 1,0 13,2 28,0 N G 0,75 11,1 19,0 E G 1,0 16,6 42,0 N G 0,75 11,8 22,0 E G 1,0 18,8 55,5 E G 1,0 22,4 75,0 N G 0,75 12,6 25,0 N G 0,75 15,7 37,0 N G 0,75 18,1 49,0 N G 0,75 21,2 64,5 E x 1,0 10,3 16,2 E x 1,5 11,1 19,2 E G 1,5 11,6 21,5 E G 1,5 12,7 26,0 E G 1,5 13,5 29,5 E G 1,0 10,8 18,2 E G 1,5 14,4 34,5 E G 1,0 11,5 21,0 E G 1,5 18,2 52,0 200 E G 1,5 20,1 58,0 E G 1,5 23,8 79,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel halogenfri EMC-anpassad styr- och kraftkabel som är resistent mot oljor. Avsedd för installation, i både industriell miljö och offentliga byggnader. Kabeln har ett stort användningsområde då den är godkänd för användning både inomhus, utomhus, för markförläggning och för fast förläggning. Det flamhäande och självslocknande utförandet i kombination med den låga rökgastätheten skonar miljön och minskar risken för svåra skador på bl.a. människor och elektronisk utrustning då brand uppstår.

201 Novosafe NCH-UV UV-beständig halogenfri EMC-anpassad styr- och kraftkabel 0,6/1 kv ² E G 2,5 12,6 27,0 E G 2,5 13,6 31,7 E G 2,5 14,8 37,5 N G 2,5 15,9 45,4 N G 2,5 20,7 72,5 E G 4,0 14,9 40,8 N G 4,0 16,2 48,8 E G 6,0 16,4 54,1 N G 6,0 17,9 64,4 E G 10,0 20,2 83,2 N G 10,0 22,0 100,4 E G 16,0 22,5 114,2 N G 16,0 24,6 138,9 N G 25,0 28,3 179,0 N G 25,0 31,1 215,9 N G 35,0 31,2 231,6 N G 35,0 34,2 279,5 N G 50,0 36,1 316,4 N G 50,0 39,7 386,1 12 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 201

202 Novoflex SF-N-PUR Superflexibel PUR-mantlad släpkedjekabel av PUR Textilbandage av TPE Ledare av fintrådig koppar Slitstark Oljebeständig Nötningsbeständig Halogenfri Köldtålig Silikonfri Ver 03/04/13 ² Godkännande VDE 0295,, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar TPE, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Textilbandage Special PUR Färg på yttermantel Grå RAL ,5 x kabeldiametern -50 C C -40 C C Isolationsresistens 20 MOhm/km 2000 V IEC (F2) ² N G 0,5 6,5 4,5 N x 0,75 6,7 4,5 N G 0,5 7,1 5,6 E G 0,75 7,0 5,6 N G 0,5 7,4 6,6 E G 0,75 7,8 6,8 N G 0,5 8,5 8,8 E G 0,75 8,1 8,4 N G 0,5 10,6 13,4 E G 0,75 9,5 11,7 N G 0,5 12,5 19,7 E G 0,75 12,0 18,3 N G 0,5 13,0 25,6 E G 0,75 14,1 26,8 N G 0,5 15,3 27,9 N G 0,75 14,7 29,5 N G 0,5 15,5 28,7 E G 0,75 17,0 37,1 N G 0,5 15,7 31,2 N G 0,75 17,5 41,7 N G 0,5 17,0 37,2 N G 0,75 18,9 49,8 202 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Superflexibel styrkabel för kabelsläpkedjor. Extra flexibel, olje-, fett- och bensinbeständig kabel med hög kemisk, termisk och mekanisk tålighet. Kabelns speciella uppbyggnad i kombination med PUR-manteln ger en extremt elastisk kabel med liten böjradie. Kabeln har mycket goda egenskaper vid låga temperaturer och kan användas såväl inom- som utomhus, som styr- och manöverkabel i kabelsläpkedjor, fordon och i anläggningar där kabeln utsätts för kontinuerlig rörelse och med mekaniskt slitage på manteln.

203 Novoflex SF-N-PUR Superflexibel PUR-mantlad släpkedjekabel ² ² N x 1,0 7,1 5,3 E G 2,5 9,9 15,0 E G 1,0 7,4 6,8 E G 2,5 10,8 18,3 E G 1,0 8,2 8,6 E G 2,5 11,8 22,8 E G 1,0 8,6 10,2 E G 2,5 14,1 32,0 E G 1,0 10,2 14,3 E G 2,5 17,5 48,9 E G 1,0 11,5 22,5 E G 2,5 19,4 43,2 E G 2,5 24,1 60,0 E G 1,0 15,1 33,1 N G 1,0 15,8 36,5 E G 1,0 18,2 45,8 N G 1,0 18,4 47,5 N G 1,0 19,0 52,6 N G 1,0 20,3 62,1 N x 1,5 7,9 6,9 E G 1,5 8,3 9,0 E G 1,5 9,4 12,5 E G 1,5 9,9 14,2 E G 1,5 11,9 20,3 E G 1,5 14,9 31,9 E G 4,0 13,4 26,8 N G 4,0 14,7 33,3 N G 4,0 17,3 15,9 E G 6,0 15,2 39,2 N G 6,0 16,8 48,8 N G 6,0 19,5 70,5 E G 10,0 19,2 64,4 N G 10,0 21,1 78,4 N G 10,0 25,2 108,5 E G 1,5 17,3 46,2 E G 16,0 23,3 97,0 N G 1,5 18,1 51,0 N G 16,0 25,5 122,0 E G 1,5 21,1 64,7 N G 1,5 21,3 67,3 N G 1,5 21,7 73,6 N G 1,5 23,5 88,0 12 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 203

204 Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel av PUR Skärm av flätad förtent koppar Innermantel av halogenfri TPR av PELON Ledare av extra fintrådig koppar Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig EMC-anpassad Ver 03/04/13 ² Godkännande 0,75 2 1,0 2 Ledarfärg Skyddsledare Innermantel Skärm Färg på yttermantel Ledare - ledare Ledare - skärm Isolationsresistans VDE 0207, 0250, 0293, 0295, 0472, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN /500 V 500/750 V Extra fintrådig blank koppar PELON Svart med vit nuermarkering Grön / Gul Halogenfri TPR Flätad förtent koppar PUR Grå RAL 7001 Halogenfri slitstark PUR-mantlad styrkabel för släpkedjor. Materialet är flamhäande och är resistent mot fetter, kylvätskor, mjukgörare och olja. Hög mekanisk beständighet ger en prisvärd kabel tack vare sin långa livslängd. 5 x kabeldiametern 7,5 x kabeldiametern -50 C C -30 C C 2000 V 1000 V 20 Mohm x km vid +20 C EN ² N G 0,5 6,8 6,1 N G 0,75 14,0 31,3 N G 0,5 7,2 7,0 N G 0,75 17,1 43,5 N G 0,5 8,5 10,0 N G 0,5 9,4 12,4 N G 0,5 10,8 16,9 N G 0,5 12,9 24,3 N G 0,5 14,8 31,9 N G 1,0 13,3 27,6 N G 0,75 8,1 9,2 N G 1,0 15,1 37,5 N G 1,0 18,3 52,0 N G 0,75 8,5 10,5 N G 0,75 9,0 12,0 N G 0,75 10,1 15,2 N G 0,75 12,1 22,3 204 N G 1,0 8,5 10,4 N G 1,0 9,0 12,1 N G 1,0 9,3 13,7 N G 1,0 11,4 19,2 N G 1,5 8,9 12,2 N G 1,5 9,4 14,3 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

205 Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel ² N G 1,5 10,7 17,5 N G 1,5 12,3 23,9 N G 1,5 14,3 34,4 N G 1,5 16,8 49,2 N G 1,5 18,9 68,2 N G 2,5 10,8 18,0 N G 2,5 11,5 21,5 5 G 2,5 12,7 26,5 7 G 2,5 14,7 34,9 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 205

206 Novosafe NCH-3 Plus UV Halogenfri skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv av svart halogenfri specialblandning Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av XLPE Ledare av mångtrådig blank koppar Halogenfri Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Splittrad jordledare UV-beständig Drifttemperatur upp till +90 C Syetrisk ² Godkännande Ledarfärg Skärm Färg på yttermantel Ledartemperatur IEC 60228, 0295, 0250, 0207 SS EN /1000 V Mångtrådig blank koppar kl 5 XLPE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta Halogenfri specialblandning Svart 7,5 x kabeldiameter vid ytterdiameter <20 10 x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <20 15 x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 4000 V +90 C IEC ,-3 (F4) N x 1,5 + 3 G 0,25 10,5 20,9 N x 2,5 + 3 G 0,5 11,5 22,0 N x 4,0 + 3 G 0,75 12,1 32,0 N x 6,0 + 3 G 1,0 14,2 42,0 N x 10,0 + 3 G 1,5 16,2 63,9 N x 16,0 + 3 G 2,5 18,5 84,9 N x 25,0 + 3 G 4,0 22,8 140,0 N x 35,0 + 3 G 6,0 25,2 171,8 N x 50,0 + 3 G 10,0 29,2 234,0 N x 70,0 + 3 G 10,0 34,0 317,3 N x 95,0 + 3 G 16,0 38,0 416,2 N x 120,0 + 3 G 16,0 41,1 525,3 N x 150,0 + 3 G 25,0 47,0 643,0 N x 185,0 + 3 G 35,0 52,0 834,0 N x 240,0 + 3 G 50,0 58,5 1225,0 206 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel halogenfri dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomriktare och motor. Jorden är delad och ligger syetriskt i kabeln för ökat EMC-skydd. Den dubbla skärmen tillsaans med den delade jorden ger ett optimalt EMC-skydd. Den syetriska jorden reducerar även lagerströarna i motorn vilket bidrar till lägre underhållskostnader och längre livslängd på motorn. Kabeln har svart UV-beständig mantel och är lämplig för förläggning både utomhus och inomhus i torra och våta utryen.

207 Novosafe Servo CP-S Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv av PUR Skärm av flätad förtent koppar av PELON Ledare av fintrådig blank koppar Siemens kompatibel enligt Siemens standard 6FX8008-1BBXX Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig Silikonfri Godkänd enligt DESINA och UL/CSA EMC-anpassad Godkännande VDE 0207, 0250, 0293, 0295, 0472, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN och UL/CSA 600/1000 V Extra fintrådig blank koppar PELON Ledarfärg Svart med vit nuermarkering Skyddsledare Grön / Gul Skärm Flätad förtent koppar PUR Färg på yttermantel Orange RAL x kabeldiametern 7,5 x kabeldiametern x kabeldiametern C C -40 C C 4000 V Isolationsresistans 20 Mohm x km vid +20 C Ver 04/04/13 Halogenfri skärmad servokabel för användning i kabelsläpkedjor. Kabelns PUR-mantel är slitstark och klarar miljöer där det ställs stora krav. Kabeln är testad för att klara minst 5 miljoner cykler. Ledarantal och area ² Ytterdiameter N G 1,5 9,2 16,0 N G 2,5 10,6 24,0 N G4 11,9 31,0 N G6 14,7 43,0 N G 10 17,5 63,0 N G 16 21,6 95,0 N G 25 25,2 160,0 N G 35 28,7 200,0 N G 50 33,4 256,8 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 207

208 Novosafe Servo CP-D Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv av PUR Skärm av flätad förtent koppar Skärm av aluminiumfolie/flätad koppartråd av PELON Ledare av fintrådig koppar Godkännande Kraft Signal Ledarfärg Skyddsledare Skärm signalpar Skärm Färg på yttermantel Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig Godkänd enligt DESINA och UL/CSA EMC-anpassad Ledare - ledare Ledare - skärm Skärm - skärm Isolationsresistans Ver 04/04/13 Ledarantal och area ² N G X (2 X 0,75) 12,0 21,0 N G 1,5 + 2 X (2 X 0,75) 13,0 23,0 N G 2,5 + 2 X (2 X 1) 14,8 36,7 N G 4 + (2 X 1) + (2 X 1,5) 16,3 50,0 N G 6 + (2 X 1) + (2 X 1,5) 18,6 59,7 N G 10 + (2 X 1) + (2 X 1,5) 22,1 88,1 N G 16 + (2 X 1) + (2 X 1,5) 25,5 120,9 N G X (2 X 1,5) 29,0 158,5 N G X (2 X 1,5) 31,4 191,8 N G X (2 X 2,5) 37,1 296,0 208 VDE 0207, 0250, 0293, 0472, 0812, 0295, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN och UL/CSA 600/1000 V 350 V Extra fintrådig blank koppar PELON Svart med vit nuermarkering Grön / Gul Aluminiumfolie och flätad koppartråd Flätad förtent koppar PUR Orange RAL x kabeldiametern 7,5 x kabeldiametern vid ytterdiameter x kabeldiametern vid ytterdiameter C C -30 C C 4000 V 1500 V 500 V 20 Mohm x km vid +20 C IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Halogenfri skärmad servokabel för användning i kabelsläpkedjor. Kabelns PUR-mantel är slitstark och klarar miljöer där det ställs stora krav. Kabeln är avsedd för kabelsläpkedjor och klarar minst 5 miljoner cykler.

209 Novotronic LiCP UL/CSA Halogenfri PUR-mantlad kopparskärmad elektronikkabel för släpkedjor av PUR Skärm av förtent flätad koppartråd av PELON Extra flexibel, olje-, fett- och bensinbeständig elektronikkabel med hög kemisk, termisk och mekanisk tålighet. Kabelns speciella uppbyggnad i kombination med den mjuka yttermanteln av PUR ger en extremt elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln har mycket goda egenskaper vid låga temperaturer och används för signal-, mät-, styr- och tonfrekvensöverföring i kabelsläpkedjor, fordon och i anläggningar där kabeln utsätts för kontinuerlig rörelse och med mekaniskt slitage på manteln. EMC-anpassad Oljebeständig enligt DIN EN Halogenfri Slitstark UL/CSA godkänd UV-beständig Ver 04/04/13 Ledare av extra mångtrådig blank koppar ² Godkännande VDE 0295, IEC Uppfyller svensk och europeisk standard enl. EN UL/CSA Godkänd 300 V Extra mångtrådig, kl 6 PELON, färgmärkt DIN Skärm Fläta av förtent koppartråd PUR Färg på yttermantel Grå RAL ,5 x kabeldiametern vid längder < 10 m 10 x kabeldiametern vid längder 10 m -50 C C -40 C C 1500 V Isolationsresistans 500 MOhm x km vid 20 C IEC (F2) ² 3,1 N x 0,14 4,5 2,3 N x 0,34 5,0 N x 0,14 4,7 2,5 N x 0,34 5,2 3,7 N x 0,14 4,9 2,8 N x 0,34 5,6 4,2 5,1 N x 0,14 5,2 3,3 N x 0,34 5,9 N x 0,14 5,8 4,1 N x 0,34 6,7 6,0 N x 0,14 6,9 5,8 N x 0,34 8,4 10,4 N x 0,14 7,2 6,4 N x 0,34 8,7 11,8 N x 0,14 7,8 7,8 N x 0,34 9,4 15,0 N x 0,14 9,5 10,8 N x 0,34 11,4 21,0 N x 0,25 4,8 2,6 N x 0,25 5,0 3,2 N x 0,25 5,3 3,7 N x 0,25 5,6 4,3 N x 0,25 6,4 5,4 N x 0,25 7,7 8,1 N x 0,25 8,0 9,3 N x 0,25 8,8 12,4 N x 0,25 10,5 16,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

210 Novotronic LiCP-TP UL/CSA Halogenfri PUR-mantlad kopparskärmad elektronikkabel för släpkedjor av PUR Skärm av förtent flätad koppartråd av PELON Ledare av extra mångtrådig blank koppar Ver 04/04/13 EMC-anpassad Oljebeständig enligt DIN EN Halogenfri Partvinnad Slitstark UL/CSA godkänd UV-beständig ² N x 2 x 0,25 N x 2 x 0,25 Godkännande VDE 0295, IEC Uppfyller svensk och europeisk standard enl. EN UL/CSA Godkänd 300 V Extra mångtrådig, kl 6 PELON, färgmärkt DIN Skärm Fläta av förtent koppartråd PUR Färg på yttermantel Grå RAL ,5 x kabeldiametern vid längder < 10 m 10 x kabeldiametern vid längder 10 m -50 C C -40 C C 1500 V Isolationsresistans 500 MOhm x km vid 20 C IEC (F2) ² 6,3 4,3 N x 2 x 0,75 8,3 9,0 6,6 5,1 N x 2 x 0,75 8,7 12,8 17,8 N x 2 x 0,25 7,2 6,2 N x 2 x 0,75 9,5 N x 2 x 0,25 7,8 7,1 N x 2 x 0,75 11,6 23,4 N x 2 x 0,25 8,6 8,2 N x 2 x 0,75 12,2 24,3 N x 2 x 0,25 9,0 10,2 N x 2 x 0,25 10,3 12,7 N x 2 x 0,14 5,8 3,0 N x 2 x 0,25 11,4 17,6 N x 2 x 0,14 6,0 3,7 N x 2 x 0,14 6,5 4,2 N x 2 x 0,5 7,3 6,0 N x 2 x 0,14 7,5 6,8 N x 2 x 0,5 7,7 7,4 N x 2 x 0,14 8,1 9,0 N x 2 x 0,14 9,0 10,2 N x 2 x 0,5 8,6 9,0 N x 2 x 0,5 9,3 11,2 12,5 N x 2 x 0,5 10,3 N x 2 x 0,5 10,8 17,0 N x 2 x 0,5 12,3 20,0 N x 2 x 0,5 13,6 26,0 210 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Extra flexibel, olje-, fett- och bensinbeständig partvinnad elektronikkabel med hög kemisk, termisk och mekanisk tålighet. Kabelns speciella uppbyggnad i kombination med den mjuka yttermanteln av PUR ger en extremt elastisk kabel med liten böjradie. Ledarna är parvis tvinnade. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln har mycket goda egenskaper vid låga temperaturer och användas för signal-, mät-, styr- och tonfrekvensöverföring i kabelsläpkedjor, fordon och där kabeln utsätts för kontinuerlig rörelse och med mekaniskt slitage på manteln.

211 BITFLEX TWIN HF Halogenfri batterikabel av halogenfri TPE av halogenfri TPE Ledare av fintrådig blank koppar Extra flexibel halogenfri batterikabel med dubbelisolerad mantel. Kabeln kan användas både inom- och utomhus som anslutningskabel för batterier. Halogenfri Silikonfri Flexibel kl. 6 (VDE 0250) Ledarfärg Färg på yttermantel 300/500 V Fintrådig blank koppar Halogenfri TPE Röd, blå Halogenfri TPE Svart 6 x kabeldiametern -30 C C IEC Ver 08/04/13 12 ² (H x B) E x 10 7,2 x 14,8 28,8 E x 16 9,3 x 19,3 37,5 E x 25 11,2 x 23,5 63,0 E x 35 13,5 x 26,3 80,0 E x 50 14,3 x 30,2 113,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 211

212 PV1-F Halogenfri UV-beständig kabel för solpanelsanläggningar av LSZH av LSZH Ledare av fintrådig förtent koppar Dubbelisolerad Halogenfri UV- och väderbeständig Slitstark Märkspänning 600/1000 V Kan förläggas i mark Godkännande VDE 0295 kl 5 TÜV 0,6/1,0 kv Färg på yttermantel Fintrådig förtent blank koppar kl. 5 LSZH, termoplastisk gui LSZH, termoplastisk gui Svart (RAL 9005), Röd (RAL 3013) eller Blå (RAL 5015) Ledartemperatur Ledarantal och area ² Färg E x 4,0 5,7 6,3 Svart E x 4,0 5,7 6,3 Röd E x 4,0 5,7 6,3 Blå E x 6,0 6,5 8,6 Svart E x 6,0 6,5 8,6 Röd E x 6,0 6,5 8,6 Blå x kabeldiametern 15 x kabeldiametern -40 C C +120 C 4000 V CEI EN Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Dubbelisolerad, halogenfri, UV- och väderbeständig kabel i slitstarkt utförande. Ledningen är speciellt framtagen för installation i solpanelsanläggningar och godkänd av TÜV med en garanterad livlängd på minst 20 år vid förläggning direkt i solljus och kan förläggas i mark.

213 Novoflex HEAVY LSOH/90 Halogenfri flatkabel av polyolefin av halogenfri specialblandning Ledare av fintrådig blank koppar Ver 08/04/13 Halogenfri flexibel flatkabel med yttermantel av polyolefin och fintrådig ledaruppbyggnad, vilket ger en mycket böjlig och flexibel flatkabel. Lämplig som ström, styr- och manöverkabel i hiss-, travers- och krananläggningar och där kraftiga böjningar i ett plan förekoer. Kabeln är speciellt passande i installationer där hög säkerhet fodras. Lämplig för installation inom- eller utomhus med beaktan av temperaturområdet. Halogenfri Silikonfri Drifttemperatur upp till +90 C ² Yttermått N G 1 4,6 x 66,8 63,0 E G 1,5 5,0 x 16,0 11,0 E G 1,5 5,0 x 29,0 22,0 E G 1,5 5,0 x 41,0 32,0 E G 2,5 5,7 x 19,0 17,0 E G 2,5 5,7 x 35,0 33,0 E G 2,5 5,7 x 51,0 49,0 N G 4,0 6,5 x 21,0 25,0 E G 6,0 7,0 x 23,5 33,0 E G 10,0 9,0 x 29,0 55,0 E G 16,0 10,4 x 35,0 80,0 N G 25,0 13,5 x 45,5 135,0 N G 35,0 14,8 x 50,5 180,0 N G 50,0 16,5 x 56,0 240,0 N G 70,0 18,0 x 63,0 325,0 VDE 0295 och IEC kl. 5, VDE : 300/500 V; 1,5 2: 0,6/1 kv Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning, 5 ledare färgmärkt Skyddsledare Grön / gul Polyolefin Färg på yttermantel Svart 10 x kabeltjockleken -25 C C -5 C C Hänghöjd max 35 m 2,5 kv Ledartemperatur +90 C IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

214 Novoflex HEAVY PUR-HF/90 PUR-mantlad traverskabel av PUR av polyester Ledare av fintrådig blank koppar Textilfläta Silikonfri Halogenfri Passar för användning i vatten (dock ej dricksvatten) ner till 50 meters djup Klarar hastigheter upp till 240 m/min vid använding i kabelvagnar Slitstark Nötningsbeständig Köldtålig Oljebeständig Drifttemperatur upp till +90 C Ver 08/04/13 ² Ytterdiameter (min - max) DIN VDE 0295 kl. 5, VDE ,6/1 kv Fintrådig blank koppar Polyester, nuermärkta ledare 5 färgmärkta ledare Grön/gul Textilfläta PUR Svart 6 x kabeldiametern Skyddsledare Central utfyllnad Mantelfärg Böjningsradie Fast förlagd Ledartemperatur Halogenfri traverskabel för mycket höga mekaniska krav. Speciellt utvecklad för användning i kabelsläpkedjor, kabelvagnar, rörliga delar till maskiner och transportbandsanläggningar. Kabeln kan även användas permanent i vatten. -50 C C -40 C C +90 C 2,5 kv IEC ² Ytterdiameter (min - max) kg / km N G 1,5 6,7-8,3 9,1 N G4 10,0-12,0 21,4 E G 1,5 7,7-9,3 11,0 N G4 10,7-12,8 28,0 N G 1,5 11,0-13,0 17,0 E G 1,5 13,8-15,8 32,3 E G 1,5 14,0-16,0 38,4 E G 1,5 16,0-18,0 48,0 N G 1,5 20,0-22,0 68,0 N G 2,5 8,2-9,8 13,0 N G 2,5 8,8-10,4 16,0 E G6 11,3-13,3 31,5 N G6 13,0-15,0 40,2 E G 10 14,5-16,5 51,0 N G 10 15,7-16,8 62,9 N G 16 17,5-19,5 76,5 N G 16 19,2-21,3 95,0 E G 2,5 9,6-11,2 19,0 E G 2,5 11,0-13,0 26,0 N G 25 20,5-23,5 115,0 E G 2,5 16,0-18,0 46,7 N G 25 24,3-27,3 143,0 N G 2,5 16,5-18,5 57,6 N G 2,5 19,0-21,0 75,8 N G 2,5 25,5-27,5 108,0 214 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

215 Novoflex HEAVY PUR-HF/90 PUR-mantlad traverskabel ² Ytterdiameter (min - max) kg / km N G 35 26,0-29,0 158,2 N G 50 28,5-32,5 217,5 N G 70 38,6-42,6 307,0 N G 95 42,5-46,5 415,0 N X 16 8,2-10,2 18,8 N X 25 9,6-11,6 27,1 N X 35 12,0-14,0 36,8 N X 50 13,5-15,5 53,3 N X 70 16,0-18,0 74,8 N X 95 17,6-19,6 97,0 N X ,0-22,0 121,5 N X ,0-14,0 155,2 1 X ,5-26,5 183,0 1 X ,5-30,5 245,0 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 215

216 Novoflex HEAVY PUR-C-HF/90 PUR-mantlad kopparskärmad (EMC) traverskabel av PUR Skärm av flätad förtennt koppartråd Innermantel av PUR av polyester Ledare av fintrådig blank koppar Textilfläta Silikonfri Halogenfri Passar för användning i vatten (dock ej dricksvatten) ner till 50 meters djup Klarar hastigheter upp till 240 m/min vid använding i kabelvagnar Slitstark Nötningsbeständig Köldtålig Oljebeständig EMC-anpassad Drifttemperatur upp till +90 C Ver 08/04/13 ² Ytterdiameter (min - max) DIN VDE 0295 kl. VDE ,6/1 kv Fintrådig blank koppar Polyester, nuermärkta ledare 5 färgmärkta ledare Grön/gul Textilfläta PUR Fläta av förtennt koppartråd PUR Svart 6 x kabeldiametern Skyddsledare Central utfyllnad Innermantel Skärm Mantelfärg Böjningsradie Fast förlagd Ledartemperatur Halogenfri EMC-anpassad traverskabel för mycket höga mekaniska krav. Speciellt utvecklad för användning i kabelsläpkedjor, kabelvagnar, rörliga delar till maskiner och transportbandsanläggningar. Kabeln kan även användas permanent i vatten. -50 C C -40 C C +90 C 2,5 kv IEC ² Ytterdiameter (min - max) N G 1,5 10,5-12,1 18,0 E G6 14,2-16,2 43,0 N G 1,5 11,3-12,9 22,5 E G 10 17,5-19,5 64,0 E G 1,5 10,4-12,4 24,0 N G 16 21,0-23,0 107,0 E G 1,5 14,5-16,5 37,40 N G 25 24,0-27,0 152,0 E G 1,5 16,0-18,0 41,9 N G 35 28,5-31,5 203,7 N G 50 33,0-37,0 278,0 N G 2,5 11,9-13,6 25,7 E G 2,5 12,7-14,3 29,2 N X 25 10,5-12,5 32,5 E G 2,5 17,0-19,0 54,0 N X 35 12,1-14,1 43,5 N G 2,5 17,2-19,2 69,0 N G4 13,0-15,0 34,0 N G4 14,0-16,0 34,5 216 N X 50 14,5-16,5 62,0 N X 70 17,0-19,0 82,4 N X 95 18,5-20,5 106,0 N X ,0-23,0 133,1 N X ,5-24,5 186,0 N X ,0-27,0 202,6 N X ,5-31,5 262,0 N X (2 X 1) 15,5-17,5 310,0 N X (2 X 1,5) 16,0-18,0 324,0 N X (2 X 1,5) 17,5-19,5 446,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

217 Novoflex HEAVY TR-PUR-HF/90 PUR-mantlad trumkabel av PUR Textilväv Innermantel av PUR av polyester Ledare av fintrådig blank koppar Textilfläta Ver 09/04/13 PUR-mantlad slitstark trumkabel. Lämplig för användning inom tung industri, på transportbandsanläggningar, mobila motorer och på kabelvindor/truor. Kabeln kan användas både i vertikal och horisontell drift inom och utomhus. Silikonfri Halogenfri Slitstark Liten ytterdiameter och låg vikt För hastigheter upp till 180 m/min Kan användas i vatten (dock ej i dricksvatten) ner till 50 meters djup Drifttemperatur upp till + 90 C DIN VDE 0295 kl. 5, VDE ,6/1 kv Fintrådig blank koppar Polyester, nuermärkta ledare 5 färgmärkta ledare Grön/gul Textilfläta PUR PUR Svart 6 x kabeldiametern Skyddsledare Central utfyllnad Innermantel Mantelfärg Böjningsradie Fast förlagd Ledartemperatur -50 C C -40 C C +90 C 2,5 kv IEC ² Ytterdiameter (min - max) Dragbrottsgräns ca N E G 1,5 10,0-11,2 15, E G 1,5 10,6-11,8 17, E G 1,5 12,1-13,5 21, E G 1,5 15,4-17,0 36, E G 1,5 16,3-18,1 45, E G 1,5 18,7-20,9 59, E G 1,5 21,6-24,0 72, E G 2,5 11,1-12,3 20, E G 2,5 11,8-13,0 23, E G 2,5 13,3-14,7 31, E G 2,5 18,5-20,5 48, E G 2,5 18,5-20,5 67, E G 2,5 21,2-23,6 86, E G 2,5 25,4-28,2 108, E G 2,5 27,0-30,0 132, Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

218 Novoflex HEAVY TR-PUR-HF/90 PUR-mantlad trumkabel ² Ytterdiameter (min - max) E G4 12,2-13,6 28,1 Dragbrottsgräns ca N 1690 N G 4 22,7-25,3 80, * E G6 13,3-14,9 37, E G 10 17,1-18,9 61, E G 16 19,9-22,1 92, E G 25 22,9-25,5 122, E G 35 27,2-30,0 177, G4 13,1-14,5 31, G6 14,5-16,1 43, N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

219 Novotronic LiHCH Halogenfri kopparskärmad elektronikkabel av halogenfri specialblandning Skärm av förtent flätad koppartråd Skyddsfolie av PETP av halogenfri specialblandning Flexibel kabel med fintrådig ledaruppbyggnad, som i kombination med den mjuka halogenfria manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik-data- och signalanläggningar där höga krav på brandsäkerhet föreligger. Kabeln är svårantänd, flamhäande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. Kabeln är miljövänlig och kan återvinnas helt. Halogenfri Miljövänlig EMC-anpassad Ver 10/04/13 Ledare av fintrådig blank koppar ² VDE 0295, DIN V Skärm Bandage Färg på yttermantel fast förläggning rörlig förläggning Driftskapacitans Isolationsresistans Halogen och brandgasnorm Fintrådig blank koppar Halogenfri PE, färgmärkt Fläta av förtent koppartråd Plastfolie Halogenfri Grå RAL x kabeldiametern -40 C C -5 C C 1200 V < 70 nf/ km (ledare/ledare) >20 Mohm x km IEC och IEC IEC ² N x 0,14 3,9 1,8 E x 0,25 4,5 2,0 N x 0,14 4,1 2,2 E x 0,25 4,6 2,5 N x 0,14 4,2 2,6 E x 0,25 4,7 3,4 N x 0,14 4,6 3,1 E x 0,25 5,3 4,1 N x 0,14 5,1 3,6 E x 0,25 5,7 4,9 N x 0,14 6,6 4,9 N x 0,25 7,3 7,2 N x 0,14 6,9 5,6 E x 0,25 7,5 8,2 N x 0,14 7,2 6,1 N x 0,25 7,9 10,0 N x 0,14 7,5 7,0 N x 0,25 8,6 11,3 N x 0,14 8,0 8,4 N x 0,25 9,0 12,0 N x 0,14 8,3 9,4 N x 0,25 9,5 13,5 N x 0,14 9,5 10,5 N x 0,25 10,3 14,6 N x 0,14 10,0 12,5 N x 0,25 11,0 16,8 N x 0,14 10,5 15,0 N x 0,25 11,7 21,4 N x 0,14 11,0 15,5 N x 0,25 12,5 23,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

220 Novotronic LiHCH Halogenfri kopparskärmad elektronikkabel ² N x 0,34 5,0 2,8 N x 0,34 5,2 3,4 N x 0,34 5,6 4,1 N x 0,34 6,2 4,9 N x 0,34 6,9 6,3 N x 0,34 9,0 10,3 N x 0,34 9,2 11,4 N x 0,34 9,5 13,5 N x 0,34 10,0 14,0 N x 0,34 10,5 16,2 N x 0,34 11,3 18,2 N x 0,34 12,5 21,0 N x 0,34 13,1 25,0 N x 0,34 13,9 27,0 N x 0,34 14,8 31,7 E x 0,50 5,2 3,2 E x 0,50 5,5 4,1 E x 0,50 6,2 4,9 E x 0,50 7,0 6,0 E x 0,50 7,4 7,6 N x 0,50 9,4 12,1 N x 0,50 9,8 14,0 N x 0,50 11,1 19,0 N x 0,50 12,2 23,0 N x 0,50 13,5 26,2 N x 0,50 14,6 31,3 N x 0,50 16,5 39,6 E x 0,75 5,9 4,0 E x 0,75 6,3 5,8 E x 0,75 7,2 7,2 E x 0,75 7,6 9,0 E x 0,75 8,5 11,5 N x 0,75 10,6 16,0 E x 0,75 11,2 18,0 220 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

221 Novotronic LiHCH-TP Halogenfri kopparskärmad partvinnad elektronikkabel av halogenfri specialblandning Skärm av förtent flätad koppartråd Skyddsfolie av PETP av halogenfri specialblandning Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med den mjuka halogenfria manteln ger en mycket elastisk kabel med liten böjradie. Kabeln har parvis tvinnade ledare vilket minskar signalstörning och överhörning mellan paren. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik data- och signalanläggningar där höga krav på brandsäkerhet föreligger. Kabeln är svårantänd, flamhäande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. Kabeln är miljövänlig och kan återvinnas helt. Halogenfri Miljövänlig EMC-anpassad VDE 0295, DIN V Skärm Bandage Färg på yttermantel fast förläggning rörlig förläggning Driftskapacitans Isolationsresistans Halogen och brandgasnorm Fintrådig blank koppar Halogenfri PE, färgmärkt Fläta av förtent koppartråd Plastfolie Halogenfri Grå RAL x kabeldiametern -40 C C -5 C C 1200 V < 70 nf/ km (ledare/ledare) >20 Mohm x km (vid 20 C) IEC och IEC IEC ² ² N x 2 x 0,14 5,5 3,7 E x 2 x 0,25 6,0 4,4 N x 2 x 0,14 6,2 4,7 E x 2 x 0,25 7,0 6,6 N x 2 x 0,14 7,4 6,6 E x 2 x 0,25 7,9 8,1 7,6 N x 2 x 0,25 8,6 9,8 N Ver 10/04/13 Partvinnade ledare av fintrådig blank koppar 5 x 2 x 0,14 8,0 N x 2 x 0,14 8,3 8,7 E x 2 x 0,25 9,0 11,6 N x 2 x 0,14 8,7 9,4 N x 2 x 0,25 9,5 12,0 N x 2 x 0,14 9,8 11,9 N x 2 x 0,25 10,7 15,3 N x 2 x 0,14 10,6 13,5 N x 2 x 0,25 12,1 17,5 N x 2 x 0,14 11,4 15,7 N x 2 x 0,25 12,9 21,3 N x 2 x 0,14 12,6 19,0 N x 2 x 0,25 13,6 24,8 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 221

222 Novotronic LiHCH-TP Halogenfri kopparskärmad partvinnad elektronikkabel ² N x 2 x 0,34 7,2 6,8 N x 2 x 0,34 8,5 9,2 N x 2 x 0,34 9,5 11,0 N x 2 x 0,34 10,0 12,8 N x 2 x 0,34 10,6 14,7 N x 2 x 0,34 11,1 15,4 N x 2 x 0,34 13,2 20,9 N x 2 x 0,34 14,3 24,5 N x 2 x 0,34 15,1 27,9 N x 2 x 0,34 16,8 36,3 E x 2 x 0,50 7,7 7,6 E x 2 x 0,50 9,0 10,7 E x 2 x 0,50 10,2 13,4 N x 2 x 0,50 10,7 15,0 E x 2 x 0,50 11,5 17,6 N x 2 x 0,50 11,9 18,5 N x 2 x 0,50 14,3 27,5 N x 2 x 0,50 16,0 33,0 N x 2 x 0,50 16,9 38,0 N x 2 x 0,50 18,2 45,0 E x 2 x 0,75 9,1 10,5 E x 2 x 0,75 10,0 13,7 E x 2 x 0,75 11,6 16,6 N x 2 x 0,75 12,3 20,0 E x 2 x 0,75 13,4 23,6 N x 2 x 0,75 13,7 25,5 N x 2 x 0,75 15,7 36,3 N x 2 x 0,75 18,3 43,4 N x 2 x 0,75 19,2 50,0 N x 2 x 0,75 20,7 58,0 222 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

223 Novotronic J-H(St)H-Bd Halogenfri folieskärmad telesignalkabel av halogenfri blandning Skärm av aluminiumfolie Foliebandage av Polyester av halogenfri blandning Ledare av entrådig blank koppar Telesignalkabel för analoga och digitala system i halogenfritt utförande. Kabeln har parvis tvinnade ledare, vilket minskar signalstörningar mellan ledarna. Kabeln är avsedd för fast förläggning inom- eller utomhus. Kabeln är miljövänlig och kan återvinnas helt. Halogenfri Miljövänlig Bandage Skärm Färg på yttermantel Kapacitiv koppling Isolationsresistans Isolationsresistans i slinga Ø 0,6 Ø 0,8 VDE V Entrådig blank koppar Halogenfri blandning, färgmärkt Polyesterfolie Aluminiumfolie med längstgående skärmledare Halogenfri blandning Grå RAL x kabeldiametern -30 C C 800 V 120 nf/ km vid 800 Hz >100 Mohm x km max 130,0 Ohm/km max 73,2 Ohm/km IEC Ver 11/04/13 Ledarantal och Ø Ledarantal och Ø N x 2 x 0,6 5,4 4,8 N x 2 x 0,8 6,8 6,8 N x 2 x 0,6 7,4 9,0 N x 2 x 0,8 9,1 13,5 N x 2 x 0,6 7,7 10,0 N x 2 x 0,8 9,6 15,0 N x 2 x 0,6 9,1 14,5 N x 2 x 0,8 11,2 23,0 N x 2 x 0,6 13,5 30,0 N x 2 x 0,8 16,0 50,0 N x 2 x 0,6 15,1 35,0 N x 2 x 0,8 17,8 59,0 N x 2 x 0,6 16,5 46,0 N x 2 x 0,8 19,5 78,0 N x 2 x 0,6 18,6 57,0 N x 2 x 0,8 21,4 97,0 N x 2 x 0,6 19,3 66,0 N x 2 x 0,8 23,2 110,0 N x 2 x 0,6 24,6 87,0 N x 2 x 0,8 30,1 146,0 N x 2 x 0,6 27,2 105,0 N x 2 x 0,8 32,0 180,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 223

224 Novotronic Profibus L2-DP/FIP FRNC Halogenfri industriell fältbusskabel av halogenfri specialblandning Förtent kopparfläta Skärm av aluminiumfolie av PE Ledare av fintrådig blank koppar Ver 11/04/13 EMC-anpassad Halogenfri E x 2 x 0,64 8,0 6,4 224 Skärm Färg på yttermantel Ledarmotstånd Driftskapacitans vid 1 khz Vågmotstånd Nominellt värde 3-20 MHz 38,4 khz 9,6 khz Dämpning vid 16 MHz vid 4 MHz vid 38,4 MHz vid 9,6 MHz Isolationsresistans 100 V Entrådig blank koppar Halogenfri PE, röd och grön Aluminiumfolie och förtent kopparfläta Halogenfri specialblandning, FRNC Lila RAL C C 3600 V/3 sek. Max 110 Ohm/km 28,0 nf / km 150 Ohm 150 ±15 Ohm 185 ±18,5 Ohm 270 ±27 Ohm <42 db/km <22 db/km <4,0 db/km <2,5 db/km MOhm x km IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Halogenfri busskabel för industriell signalöverföring t.ex. inom processindustri. Används bl.a. till Siemens SIMATIC och FIP (Factory Instrumentation Protocol). Kabeln har en skärm av aluminiumfolie och kopparfläta vilket ger maximalt skydd i miljöer där elektromagnetiska störningar kan uppträda (EMC).

225 Novotronic LSZH 8471 Kounikation och strömförsörjningskabel av halogenfri blandning av halogenfri specialblandning Ledare av fåtrådig förtent koppar Kounikation och strömförsörjningskabel i halogenfritt utförande avsedd för fast förlängning inomhus. Halogenfri Kapacitans Resistans 60 V Fåtrådig förtent koppar Halogenfri specialblandning, vit och svart Halogenfri blandning, grå -40 C till +70 C 108,2 pf vid 1 khz 14,7 Ohm/km (20 C) Ver 11/04/13 12 Ledarantal och ø Ytterdiameter kg / 100 m E x 2 x 1,47 7,0 5,4 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 225

226 Novotronic J-H(St)Hh-BUS Halogenfri EIB-busskabel av halogenfri specialblandning Skärm av aluminiumfolie Foliebandage av Polyester av halogenfri specialblandning Ledare av entrådig blank koppar Ver 11/04/13 Halogenfri Miljövänlig Ledarantal och Ø E x 2 x 0,8 6,8 6,4 grå E x 2 x 0,8 6,8 6,4 grön 226 Bandage Skärm Kapacitiv koppling Genomslagsspänning Isolationsresistans VDE 0295, 0815, EIBA standard <300 V Entrådig blank koppar Halogenfri specialblandning, färgmärkt enligt EIBA-standard Polyesterfolie Aluminiumfolie med längstgående skärmledare Halogenfri specialblandning 15 x kabeldiametern -30 C C -5 C C 4000 V 100 nf/ km >5000 V >100 Mohm x km IEC Färg Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Kabel med entrådig ledaruppbyggnad. Isoleringen och yttermanteln är av halogenfri specialblandning. Kabeln har parvis tvinnade ledare, vilket minskar signalstörningen mellan ledarna. Den är försedd med en gemensam skärm av aluminium folie som skydd mot yttre elektriska störningar. Kabeln används för telegramöverföring i EIB-anläggningar. Kabeln är starkströmsisolerad och får installeras tillsaans med kraftkabel. Vid utomhusförläggning skall kabeln förläggas i rör.

227 Novosafe S FE 180 / PH90 Brandresistent halogenfri installationskabel av halogenfri specialblandning av keramiskt silikongui Ledare av entrådig blank koppar Brandresistent, halogenfri installationskabel. Kabeln är avsedd för signalinstallationer, brandlarmssystem, styrsystem och i andra installationer där höga krav på brandsäkerhet ställs. I händelse av brand bibehåller kabeln sin elektriska funktion i minst 90 minuter (PH90). Vid brand avger kabeln inga korrosiva gaser och ger ringa rökutveckling. Lämpar sig för fast installation i byggnader. Brandresistent Halogenfri Flambeständig Avger inga korrosiva gaser Låg rökutveckling ² Färg E x 1,5 Orange 8,1 7,8 E G 1,5 Orange 8,7 10,0 E G 1,5 Orange 9,7 13,0 E G 1,5 Orange 10,6 16,5 E G 1,5 Orange 11,5 Ver 18/04/15 E G 1,5 Orange 15,2 Röd mantel Orange mantel Färgmärkta ledare 2-ledare 3-ledare 4-ledare 5-ledare 7-ledare Bandage Färg på yttermantel Lägsta förläggningstemperatur AC DC Brandspridningsklass Halogenfri Låg rökutveckling Brandsäker Brun+blå Brun+blå+G/G Brun+svart+grå+G/G Brun+svart+grå+blå+G/G Nuermärkta ledare Polyester Halogenfri specialblandning Orange alternativt Röd 10 x kabeldiametern -40 C C -10 C 2000 V 5000 V (F4A) IEC IEC PH90 (90 min, 830 C), EN 50200, IEC , -21, -23 ² Färg E x 1,5 Röd 10,9 19,1 N x 1,5 Röd 14,0 30,6 N x 1,5 Röd 17,0 47,7 21,0 N x 1,5 Röd 20,3 62,2 34,0 N x 1,5 Röd 21,4 74,7 E x 2,5 Orange 9,7 11,4 E G 2,5 Orange 10,2 15,0 E G 2,5 Orange 11,1 19,0 E G 2,5 Orange 12,3 24,0 E G6 Orange 15,1 43,1 E G 10 Orange 17,5 64,9 300/500 V 450/750 V Entrådig blank koppar kl.1 Keramisk silikongui Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

228 Novosafe S(St) FE 180 / PH90 Brandresistent skärmad halogenfri installations- och brandlarmskabel av halogenfri specialblandning Skärm av folie av keramiskt silikongui Ledare av entrådig blank koppar Ver 18/04/15 Brandresistent Halogenfri Flambeständig Avger inga korrosiva gaser Låg rökutveckling ² Färg E x 1,0 Röd 7,1 6,3 E x 1,5 Röd 7,9 7,8 N x 1,5 Orange 7,9 7,8 N G 1,5 Orange 8,3 9,9 N G 1,5 Orange 9,5 13,2 N G 1,5 Orange 10,2 16,1 N G 1,5 Orange 11,3 20,3 N x 1,5 Röd 11,3 20,3 N G 1,5 Orange 14,4 32,0 N x 1,5 Röd 14,4 32,0 N G 1,5 Orange 17,7 52,0 N x 1,5 Röd 17,7 52,0 N G 1,5 Orange 20,7 64,2 N x 1,5 Röd 20,7 64,2 N G 1,5 Orange 21,8 76,8 N x 1,5 Röd 21,8 76,8 N G 2,5 Orange 10,0 14,8 N G 2,5 Orange 11,2 19,0 N G 2,5 Orange 12,0 23,5 228 Färgmärkta ledare 2-ledare 3-ledare 4-ledare 5-ledare 7-ledare Bandage Skärm Färg på yttermantel Lägsta förläggningstemperatur AC DC Brandspridningsklass Halogenfri Låg rökutveckling Brandsäker 300/500 V Entrådig blank koppar kl.1 Keramisk silikongui Brun+blå Brun+blå+G/G Brun+svart+grå+G/G Brun+svart+grå+blå+G/G Nuermärkta ledare Polyester Aluminium/polyester folie med förtent biledare Halogenfri specialblandning Orange alternativt Röd 10 x kabeldiametern -40 C C -10 C 2000 V 5000 V (F4A) IEC IEC PH90 (90 min, 830 C), EN 50200, IEC , -21, -23 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Brandresistent, skärmad, halogenfri installationskabel. Kabeln är avsedd för signalinstallationer, brandlarmssystem, styrsystem och i andra installationer där höga krav på brandsäkerhet ställs. I händelse av brand bibehåller kabeln sin elektriska funktion i minst 90 minuter (PH90). Vid brand avger kabeln inga korrosiva gaser och ger ringa rökutveckling. Lämpar sig för fast installation i byggnader.

229 Novosafe NHXH FE 180 / E30 0,6/1 kv Brandresistent halogenfri starkströmskabel av halogenfri polymer Flamhäande vävbandage av halogenfri polymer Ledare av entrådig eller fåtrådig blank koppar Halogenfri Brandresistent VDE 0207, 0266, 0472, IEC 331-1, -3, DIN4102 0,6/1 kv En- eller fåtrådig blank koppar Halogenfri polymerblandning, svart med vit nuermärkning, 5-ledare färgmärkt Skyddsledare Grön / Gul Fyllning Halogenfri polymerblandning Bandage Flamhäande väv Halogenfri polymerblandning Färg på yttermantel Orange 15 x kabeldiametern -30 C C 4000 V Isolationsresistans 20 MOhm x km IEC kat C, HD (F4) Entrådig ledare Ver 09/04/13 Kraftkabel med en- eller fåtrådig ledaruppbyggnad., innermantel och yttermantel är av en halogenfri polymer blandning. Kabeln är speciellt lämplig i installationer och utrustningar där mycket hög brandsäkerhet fordras. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 min för enstaka kabel och 30 min för kabel förlagda tillsaans på t.e.x. kabelstegar. Kabeln är svårantänd, flamhäande och självslocknande. Den avger inga korrosiva gaser och ger ringa rökutveckling. ² ² 10,2 N x 1,5 16,0 18,0 N x 4,0 8,0 N G 1,5 15,5 20,7 N x 4,0 16,5 26,9 N G 1,5 16,5 24,6 N G 4,0 17,5 32,1 N G 1,5 18,0 29,0 N G 4,0 19,0 39,2 N G 4,0 20,5 46,6 12,6 N G 1,5 17,5 31,9 N G 1,5 20,5 49,9 N G 1,5 28,0 72,3 N G 1,5 32,0 89,7 N G 1,5 34,0 109,5 N x 2,5 16,0 21,7 N G 2,5 16,5 25,5 N G 2,5 18,0 30,7 N G 2,5 19,0 36,0 N G 2,5 19,0 60,0 N G 2,5 24,0 90,0 N G 2,5 30,0 130,0 N G 2,5 34,5 160,0 N G 2,5 37,0 180,0 N x 6,0 9,0 N x 6,0 18,0 33,2 N G 6,0 18,5 40,1 N G 6,0 20,0 49,6 N G 6,0 22,0 59,2 17,2 N x 10,0 10,0 N x 10,0 20,0 44,8 N G 10,0 21,0 55,2 N G 10,0 22,5 69,3 N G 10,0 24,5 83,8 N G 16,0 25,5 99,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

230 Novosafe NHXH FE 180 / E30 0,6/1 kv Brandresistent halogenfri starkströmskabel Fåtrådig ledare ² N x 16,0 N x 16,0 11,0 24,1 N x 70,0 17,5 82,4 21,0 63,6 N G 70,0 34,0 285,2 N G 70,0 38,0 365,5 N G 16,0 23,0 79,5 N G 16,0 27,5 121,5 N x 25,0 13,0 35,0 N x 25,0 23,0 92,1 N G 25,0 26,0 116,7 N G 25,0 26,5 147,4 N G 25,0 31,0 181,2 N x 35,0 14,0 45,1 N x 35,0 24,0 117,6 N G 35,0 27,5 150,8 N G 35,0 29,0 192,4 N G 35,0 33,0 270,0 N x 50,0 16,0 48,9 3 G 50,0 30,0 199,6 4 G 50,0 33,5 255,9 N x 95,0 20,0 109,5 N G 95,0 44,0 484,0 N x 120,0 22,0 135,3 N G 120,0 47,5 600,7 N x 150,0 24,0 165,4 N G 150,0 52,5 736,2 N x 185,0 26,5 205,8 N x 240,0 30,0 267,1 N x 300,0 33,0 330,0 N N ² 230 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

231 Novosafe NHXH FE 180 / E90 0,6/1 kv Brandresistent halogenfri starkströmskabel av halogenfri polymer Flamhäande vävbandage Innermantel av halogenfri polymer av halogenfri polymer Ledare av entrådig eller fåtrådig blank koppar Halogenfri Brandresistent VDE 0207, 0266, 0472, IEC 331-1, -3, DIN4102 0,6/1 kv En- eller fåtrådig blank koppar Halogenfri polymerblandning, svart med vit nuermärkning, 5-ledare färgmärkt Skyddsledare Grön / Gul Fyllning Halogenfri polymerblandning Bandage Flamhäande väv Halogenfri polymerblandning Färg på yttermantel Orange 15 x kabeldiametern -30 C C 4000 V Isolationsresistans 20 MOhm x km IEC (F4) Entrådig ledare Ver 09/04/13 Kraftkabel med en- eller fåtrådigledaruppbyggnad., innermantel och yttermantel är av en halogenfri Polymer blandning. Kabeln är speciellt lämplig i installationer och utrustningar där mycket hög säkerhet fordras. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 min för enstaka kabel och 90 min för kabel förlagda tillsaans på t.e.x. kabelstegar. Kabeln är svårantänd, flamhäande och självslocknande. Den avger inga korrosiva gaser och ger ringa rökutveckling. ² ² N G 1,5 13,3 21,0 N G 6,0 16,1 39,9 N G 1,5 14,0 24,5 N G 6,0 18,2 47,4 N G 6,0 18,8 57,7 N G 1,5 16,3 29,0 N G 1,5 19,0 35,0 N G 1,5 24,0 48,0 N G 1,5 23,7 54,5 N G 2,5 14,1 24,3 N G 2,5 14,8 29,9 N G 2,5 17,2 35,5 N G 2,5 20,4 44,3 N G 2,5 24,4 58,0 N G 2,5 26,1 66,0 N G 4,0 14,9 30,2 N G 4,0 16,8 37,6 N G 4,0 18,0 45,7 N G 10,0 18,5 54,6 N G 10,0 19,9 65,7 N G 10,0 22,0 80,7 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

232 Novosafe NHXH FE 180 / E90 0,6/1 kv Brandresistent halogenfri starkströmskabel Fåtrådig ledare ² N G 16,0 21,3 76,5 N G 16,0 22,8 97,3 N G16,0 25,2 114,5 N G 25,0 24,9 111,0 N G 25,0 27,2 142,2 N G25,0 29,8 176,5 N G 35,0 26,8 143,0 N G 35,0 29,7 185,8 N G35,0 32,9 231,0 4 G 50,0 33,5 245,3 5 G 50,0 38,1 309,0 N G 70,0 38,9 244,0 N G 95,0 43,8 466,5 N G 120,0 48,0 579,2 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

233 Novosafe NHXCH FE 180 / E30 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel av halogenfri polymer Flamhäande vävbandage Koncentriska ledare på kopparband Innermantel av halogenfri polymer av halogenfri Polymer Ledare av entrådig eller fåtrådig blank koppar Halogenfri Brandresistent VDE 0207, 0266, 0472, IEC 331-1, -3, DIN4102 0,6/1 kv En- eller fåtrådig blank koppar Halogenfri polymerblandning, svart med vit nuermärkning, 5-ledare färgmärkt Fyllning Halogenfri polymerblandning Skärm Kopparband med omspunna koncentriska ledare Bandage Flamhäande väv Halogenfri polymerblandning Färg på yttermantel Orange 20 x kabeldiametern fast förläggning -30 C C rörlig förläggning -5 C C 4000 V Isolationsresistans 20 MOhm x km IEC Entrådig ledare Ver 09/04/13 Kraftkabel med en- eller fåtrådig ledaruppbyggnad., innermantel och yttermantel är av en halogenfri polymer blandning. Kabeln är speciellt lämplig i installationer och utrustningar där mycket hög säkerhet fordras. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 min för enstaka kabel och 30 min för kabel förlagda tillsaans på t.e.x. kabelstegar. Kabeln är svårantänd, flamhäande och självslocknande. Den avger inga korrosiva gaser och ger ringa rökutveckling. ² ² N x 1,5/1,5 10,8 25,5 N x 6,0/6,0 15,0 50,0 N x 1,5/1,5 11,9 32,0 N x 6,0/6,0 18,3 60,0 N x 6,0/6,0 17,0 70,0 N x 1,5/1,5 13,9 32,0 N x 1,5/2,5 16,9 44,0 N x 1,5/2,5 19,0 60,0 N x 1,5/2,5 19,9 65,0 N x 1,5/2,5 28,6 130,0 N x 2,5/2,5 11,9 32,0 N x 2,5/2,5 12,9 38,0 N x 2,5/2,5 14,1 45,0 N x 2,5/4,0 18,0 60,0 N x 2,5/5,0 21,0 80,0 N x 2,5/4,0 21,9 90,0 N x 4,0/4,0 12,9 42,0 N x 4,0/4,0 17,2 48,0 N x 4,0/4,0 18,3 55,0 12 N x 10,0/10,0 20,4 85,0 N x 10,0/10,0 23,0 100,0 N x 16,0/16,0 21,9 140,0 ² Fåtrådig ledare N x 25,0/16,0 26,7 170,0 N x 25,0/16,0 26,9 190,0 N x 35,0/16,0 26,7 220,0 N x 35,0/16,0 29,9 240,0 N x 50,0/25,0 33,8 290,0 N x 50,0/25,0 33,9 320,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 233

234 Novosafe NHXCH FE 180 / E30 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel Fortsättning fåtrådig ledare ² N x 70,0/35,0 39,0 390,0 N x 70,0/35,0 42,0 440,0 3 x 95,0/50,0 43,8 520,0 4 x 95,0/50,0 45,0 610,0 N x 120,0/70,0 47,4 640,0 N x 120,0/70,0 48,0 770,0 N x 150,0/70,0 46,9 710,0 N x 150,0/70,0 52,9 920,0 N x 185,0/95,0 52,9 880,0 N x 185,0/95,0 58,9 970,0 N x 240,0/120,0 64,9 1200,0 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

235 Novosafe NHXCH FE 180 / E90 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel av halogenfri polymer Flamhäande vävbandage Koncentriska ledare på kopparband Innermantel av halogenfri polymer av halogenfri polymer Ledare av entrådig eller fåtrådig blank koppar Halogenfri Brandresistent VDE 0207, 0266, 0472, IEC 331-1, -3, DIN4102 0,6/1 kv En- eller fåtrådig blank koppar Halogenfri polymerblandning, svart med vit nuermärkning, 5-ledare färgmärkt Fyllning Halogenfri polymerblandning Skärm Kopparband med omspunna koncentriska ledare Bandage Flamhäande väv Halogenfri polymerblandning Färg på yttermantel Orange 15 x kabeldiametern -30 C C 4000 V Isolationsresistans 20 MOhm x km IEC Entrådig ledare ² ² N x 1,5/1,5 16,9 34,8 N x 4,0/4,0 19,0 50,0 N x 1,5/1,5 18,0 39,8 N x 4,0/4,0 20,1 57,8 N x 1,5/2,5 20,8 49,8 N x 6,0/6,0 20,1 61,4 N x 6,0/6,0 21,2 72,6 N x 10,0/10,0 21,8 83,0 N x 10,0/10,0 23,8 98,3 N x 1,5/2,5 29,0 71,8 N x 1,5/6,0 34,9 130,5 N x 1,5/6,0 37,0 151,9 N Ver 09/04/13 Kraftkabel med en- eller fåtrådig ledaruppbyggnad., innermantel och yttermantel är av en halogenfri polymerblandning. Kabeln är speciellt lämplig i installationer och utrustningar där mycket hög säkerhet fordras. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 min för enstaka kabel och 90 min för kabel förlagda tillsaans på t.e.x. kabelstegar. Kabeln är svårantänd, flamhäande och självslocknande. Den avger inga korrosiva gaser och ger ringa rökutveckling. 3 x 2,5/2,5 18,0 41,0 N x 2,5/2,5 18,9 47,0 N x 2,5/2,5 20,8 49,8 N x 2,5/4,0 29,0 71,8 N x 2,5/10,0 34,9 130,5 N x 2,5/10,0 37,0 155,0 N x 16,0/16,0 26,1 107,3 N x 16,0/16,0 27,1 137,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 235

236 Novosafe NHXCH FE 180 / E90 0,6/1 kv Brandresistent halogenfri kopparskärmad starkströmskabel Fåtrådig ledare ² N x 25,0/16,0 29,9 145,0 N x 25,0/16,0 30,9 190,4 N x 35,0/16,0 32,9 179,8 N x 35,0/16,0 34,7 242,7 N x 50,0/25,0 36,2 239,4 N x 50,0/25,0 38,8 317,7 N x 70,0/35,0 40,8 279,6 N x 70,0/35,0 44,0 437,8 N x 95,0/50,0 47,0 443,4 N x 95,0/50,0 49,8 580,3 N x 120,0/70,0 50,8 553,4 N x 120,0/70,0 54,2 723,0 N x 150,0/95,0 55,0 654,6 N x 150,0/70,0 60,3 870,7 N x 185,0/95,0 61,7 830,0 N x 185,0/95,0 66,7 1089,4 N x 240,0/120,0 67,9 1060,5 N x 240,0/120,0 72,8 1393,3 236 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

237 Novosafe AS FE 180 / PH90-ELQYB Brandresistent halogenfri brandlarmskabel av halogenfri specialblandning av Mica-band och halogenfri specialblandning Ledare av entrådig blank koppar Ver 18/04/15 Brandresistent, halogenfri brandlarmskabel. Kabeln är avsedd för brandlarmssystem i installationer där höga krav på brandsäkerhet ställs. I händelse av brand bibehåller kabeln sin elektriska funktion i minst 90 minuter (PH90). Vid brand avger kabeln inga korrosiva gaser och ger ringa rökutveckling. Lämpar sig för fast installation i byggnader. Brandresistent Halogenfri Flambeständig Avger inga korrosiva gaser Låg rökutveckling Färgmärkta ledare 2x1 10x2x1 Bandage Färg på yttermantel Lägsta förläggningstemperatur AC DC Parresistans Kapacitans (1 khz) Induktans Brandspridningsklass Halogenfri Låg rökutveckling Brandsäker Ledarantal och Ø E x 2 x 1,0 6,3 4,7 E x 2 x 1,0 16,4 30,3 225 V Entrådig blank koppar kl.1 Mica-band och halogenfri specialblandning Blå+orange Vit+blå, vit+orange, vit+grön, vit+brun, vit+grå, röd+blå, röd+orange, röd+grön, röd+brun, röd+grå Polyester Halogenfri polymerblandning Röd 10 x kabeldiametern -40 C C -5 C 1500 V 2250 V 48 Ω / km 120 nf / km 0,7 mh / km (Cat A), (F4A) IEC IEC PH90 (90 min, 830 C), EN 50200, IEC , -21, -23 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

238 Novosafe JE-H(St)H-Bd E30-90 Brandresistent halogenfri folieskärmad telesignalkabel av halogenfri blandning Skärm av aluminiumfolie Flamhäande bandage av halogenfri blandning Ledare av entrådig blank koppar Brandresistent Halogenfri Miljövänlig Ver 09/04/13 Ledarantal och Ø Färg N x 2 x 0,8 Orange 7,8 7,6 E x 2 x 0,8 Röd 9,7 13,0 N x 2 x 0,8 Orange 12,0 23,2 N x 2 x 0,8 Orange 13,0 31,8 N x 2 x 0,8 Orange 15,0 43,0 N x 2 x 0,8 Orange 16,0 51,4 N x 2 x 0,8 Orange 20,0 73,0 N x 2 x 0,8 Orange 22,0 96,2 N x 2 x 0,8 Orange 37,2 120,0 238 Bandage Skärm VDE V Entrådig blank koppar Halogenfri blandning, färgmärkt Flamhäande bandage Aluminiumfolie med biledare Halogenfri blandning Färg på yttermantel ledare/ledare ledare/skärm Kapacitiv koppling Isolationsresistans Brandsäker Halogenfri Låg rökutveckling Orange alternativt röd 15 x kabeldiametern -30 C C 500 V 2000 V max 200 pf/100 m vid 800 Hz >100 Mohm x km IEC IEC , E30-90 IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Telesignalkabel för signalöverföring i tex. brandlarmsanläggningar där höga krav på brandsäkerhet föreligger. Kabeln är svårantänd, flamhäande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. I händelse av brand bibehåller kabeln sin elektriska funktion. 180 minuter för enstaka kabel förlagda tillsaans på t.ex. kabelstegar. Kabeln har parvis tvinnade ledare för att minska signalöverförningen mellan paren. Kabeln har en gemensam skärm av aluminium folie som skydd mot yttre elektriska störningar. Kabeln är miljövänlig och kan återvinnas helt.

239 Kapitel 13 EMC-kabel Novoflex NCY PVC-mantlad kopparskärmad (EMC) styrkabel Novoflex Compact CY PVC-mantlad kopparskärmad (EMC) styrkabel 242 Novoflex NCY-2 Plus Skärmad (EMC) motorkabel 0,6/1 kv 243 Novoflex NCY-2 Plus UV Skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv 244 Novoflex NCY-3 Plus UV Skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv 245 Novosafe NCH-3 Plus UV Halogenfri skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv 246 Novoflex NCY-UV UV-beständig kopparskärmad (EMC) styrkabel 247 Novoflex NCY-PUR PUR-mantlad UV-beständig kopparskärmad (EMC) styrkabel 248 Novosafe NCH Halogenfri kopparskärmad (EMC) styrkabel Novosafe NCH-UV UV-beständig halogenfri EMC-anpassad styr- och kraftkabel 0,6/1 kv Novoflex HF-NCY Högflexibel PVC-mantlad kopparskärmad (EMC) släpkedjekabel Novoflex SF-NCY-PUR Superflexibel PUR-mantlad kopparskärmad (EMC) släpkedjekabel Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel Novoflex Servo CY Kopparskärmad (EMC) servokabel 0,6/1 kv 259 Novosafe Servo CP-S Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv 260 Novosafe Servo CP-D Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv 261 Novoflex NCY-HAR H05VVC4V5-K (RKFR) Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel Novoflex NCY-HAR H05VVC4V5-K 4-N UL/CSA Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA Novoflex NCY-UL (H) 05VVC4V5-K 2-N UL-CSA PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA 266 SiHF / Cu / Si Värmebeständig kopparskärmad (EMC) anslutningskabel Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 239

240 Novoflex NCY PVC-mantlad kopparskärmad (EMC) styrkabel av PVC Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Ledare av fintrådig blank koppar EMC-anpassad Oljeresistent Silikonfri Godkännande VDE 0295, 0293 Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel PVC Skärm Fläta av förtent koppartråd PVC Färg på yttermantel Transparent 6 x kabeldiametern -40 C C -5 C C 4000 V IEC (F2) ² 8,7 N x 0,5 7,0 6,9 E x 0,75 7,6 N G 0,5 7,6 8,3 E G 0,75 8,0 9,4 N G 0,5 8,0 9,5 E G 0,75 8,5 11,9 N G 0,5 8,6 10,7 E G 0,75 9,3 15,7 N G 0,5 9,3 12,0 E G 0,75 9,9 18,2 N G 0,5 12,0 19,5 E G 0,75 12,8 28,3 N G 0,5 12,4 22,3 N G 0,75 13,8 34,5 40,0 N G 0,5 13,7 27,7 E G 0,75 14,9 N G 0,5 16,2 40,7 E G 0,75 17,6 51,5 N G 0,5 16,6 52,0 N G 0,75 19,8 70,1 N G 0,5 20,4 65,0 N G 0,75 21,2 85,4 74,0 N G 0,75 26,8 95,4 N G 0,75 25,0 110,6 N G 0,75 28,2 151,5 N Ver 03/04/13 ² 20 x kabeldiametern G 0,5 21,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel oljeresistent kabel med god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar samt i data- och signalanläggningar. Kan användas i torra och våta utryen.

241 Novoflex NCY PVC-mantlad kopparskärmad (EMC) styrkabel Med färgmärkta ledare ² E x 1,0 8,0 9,7 E G 25,0 33,0 190,4 E G 1,0 8,3 13,2 N G 25,0 29,5 227,0 E G 1,0 9,0 15,2 E G 1,0 9,6 17,3 E G 1,0 10,4 20,9 E G 1,0 13,4 32,2 N G 1,0 14,0 40,0 47,1 E G 1,0 15,4 E G 1,0 18,4 65,7 N G 1,0 20,7 82,2 N G 1,0 22,4 95,1 N G 1,0 24,5 112,2 N G 1,0 25,9 131,2 E x 1,5 8,6 13,0 E G 1,5 9,5 15,6 E G 1,5 10,4 17,2 E G 1,5 11,2 20,8 E G 1,5 12,3 24,4 E G 1,5 15,7 40,2 E G 1,5 18,5 60,0 E G 1,5 20,0 77,0 N G 1,5 25,2 99,2 N G 1,5 27,0 122,3 N G 1,5 29,5 144,5 N G 1,5 32,9 173,0 N x 2,5 10,0 18,0 E G 2,5 11,0 20,8 E G 2,5 12,2 22,5 E G 2,5 13,3 30,0 N G 2,5 14,3 36,2 N G 2,5 19,1 60,6 N G 2,5 22,4 99,5 N G 2,5 24,5 114,6 N G 2,5 30,0 139,9 E G 4,0 13,6 45,0 N G 4,0 15,3 48,0 N G 4,0 16,0 64,0 E G 6,0 16,0 61,1 N G 6,0 17,2 65,6 N G 6,0 18,7 91,0 E G 10,0 21,0 66,6 N G 10,0 23,5 91,5 N G 10,0 26,5 140,0 E G 16,0 23,5 117,9 N G 16,0 26,8 138,5 ² N G 35,0 35,0 201,0 N G 35,0 39,0 243,0 N G 50,0 40,0 287,0 N G 50,0 43,0 315,0 N G 70,0 45,0 388,0 N G 95,0 52,0 507,0 N G 120,0 57,0 643,0 N G 150,0 62,0 698,0 N G 185,0 64,5 850,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

242 Novoflex Compact CY PVC-mantlad kopparskärmad (EMC) styrkabel av special PVC Skärm av förtent flätad koppartråd Foliebandage av PETP av special PVC Ledare av fintrådig blank koppar EMC-anpassad Liten ytterdiameter Oljeresistent Ver 03/04/13 ² Godkännande VDE 0295, IEC Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage PETP-folie Skärm Flätad förtent koppar Special PVC Färg på yttermantel Grå RAL x kabeldiametern 20 x kabeldiametern -30 C C -5 C C 2000 V Isolationsresistans 20 Mohm x km vid +20 C IEC ² N x 0,75 6,2 5,9 E G 1,5 8,3 12,6 N G 0,75 6,2 6,6 N G 1,5 9,4 16,0 N G 0,75 6,7 7,7 N G 1,5 10,7 20,8 N G 0,75 7,4 9,3 N G 1,5 13,6 33,8 N G 0,75 8,6 13,0 N G 1,5 16,3 47,9 N G 0,75 10,7 20,2 N G 1,5 20,3 70,5 N G 0,75 12,8 29,2 N G 0,75 15,6 43,5 N G 2,5 9,9 16,7 N G 2,5 10,2 19,5 N x 1,0 6,7 6,5 N G 2,5 11,6 22,3 N G 1,0 7,0 8,0 N G 2,5 13,7 34,4 N G 1,0 7,1 9,8 N G 1,0 8,5 12,7 N G 1,0 9,7 15,8 N G 1,0 12,4 26,0 N G 1,0 14,5 38,0 N G 1,0 18,0 53,4 N x 1,5 7,3 8,8 N G 1,5 7,7 10,0 242 N G 4,0 12,9 31,0 N G 4,0 14,3 38,5 N G 6,0 14,7 41,5 N G 6,0 16,4 50,9 N G 10,0 17,5 70,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel oljeresistent EMC-anpassad kabel. Den har även god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel. Kabeln har ingen innermantel vilket ger den en extra liten böjradie och mindre ytterdiameter än Novoflex NCY. Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar. Kan användas i torra och våta utryen.

243 Novoflex NCY-2 Plus Skärmad (EMC) motorkabel 0,6/1 kv av PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av PE Ledare av fintrådig blank koppar Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomformare och motor. Den dubbla skärmen ger ett mycket bra EMC-skydd. Kabeln är lämplig för både torra och våta utrye. Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Godkännande Ledarfärg Skärm Färg på yttermantel Ver 03/04/13 ² VDE 0295, 0250, IEC EN /1000 V Fintrådig blank koppar PE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta PVC Transparent 5 x kabeldiameter vid ytterdiameter <12 7,5 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <12 15 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 2500 V IEC (F2) E G 1,5 10,6 23,0 E G 2,5 12,3 30,0 E G 4,0 14,6 48,5 E G 6,0 16,4 63,0 E G 10,0 20,1 86,0 E G 16,0 23,4 129,0 E G 25,0 27,0 186,0 E G 35,0 32,7 261,0 E G 50,0 36,1 295,0 E G 70,0 42,3 395,0 E G 95,0 47,7 530,0 E G 120,0 51,9 660,0 E G 150,0 57,5 704,0 N G 185,0 61,1 838,0 N G 240,0 69,3 1216,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

244 Novoflex NCY-2 Plus UV Skärmad (EMC) UV-beständig motorkabel 0,6/1 kv av PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av PE Ledare av fintrådig blank koppar Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad UV-beständig Godkännande Ledarfärg Skärm Färg på yttermantel Ver 03/04/13 ² 5 x kabeldiameter vid ytterdiameter <12 7,5 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <12 15 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 2500 V IEC (F2) N G 1,5 10,6 23,0 N G 2,5 12,3 30,0 N G 4,0 14,6 48,5 N G 6,0 16,4 63,0 N G 10,0 20,1 86,0 N G 16,0 23,4 129,0 N G 25,0 27,0 186,0 N G 35,0 32,7 261,0 N G 50,0 36,1 295,0 N G 70,0 42,3 395,0 N G 95,0 47,7 530,0 N G 120,0 51,9 660,0 N G 150,0 57,5 704,0 N G 185,0 61,1 838,0 N G 240,0 69,3 1216,5 244 VDE 0295, 0250, IEC EN /1000 V Fintrådig blank koppar PE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta PVC Svart Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomformare och motor. Den dubbla skärmen ger ett mycket bra EMC-skydd. Kabeln har svart UV-beständig mantel och är lämplig för förläggning utomhus och i både torra och våta utrye.

245 Novoflex NCY-3 Plus UV Skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv av svart PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av XLPE Ledare av fintrådig blank koppar Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Splittrad (syetrisk) jordledare UV-beständig Drifttemperatur upp till +90 C Godkännande Ledarfärg Skärm Färg på yttermantel Ledartemperatur Ver 03/04/13 Flexibel dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomriktare och motor. Jorden är delad och ligger syetriskt i kabeln för ökat EMC-skydd. Den dubbla skärmen tillsaans med den delade jorden ger ett optimalt EMC-skydd. Den symetrika jorden reducerar även lagerströarna i motorn vilket bidrar till lägre underhållskostnader och längre livslängd på motorn. Kabeln har svart UV-beständig mantel och är lämplig för förläggning både utomhus och inomhus i torra och våta utryen. ² VDE 0295, IEC cl 5 SSEN /1000 V Fintrådig blank koppar XLPE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta PVC Svart 5 x kabeldiameter vid ytterdiameter <12 7,5 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <12 15 x kabeldiameter vid ytterdiameter x kabeldiameter vid ytterdiameter >20-40 C C +5 C C 4000 V +90 C IEC (F2) E x 1,5 + 3 G 0,25 11,0 20,9 E x 2,5 + 3 G 0,5 12,5 22,0 E x 4,0 + 3 G 0,75 14,0 32,0 E x 6,0 + 3 G 1,0 15,0 42,0 E x 10,0 + 3 G 1,5 17,0 63,9 E x 16,0 + 3 G 2,5 20,0 84,9 E x 25,0 + 3 G 4,0 24,0 140,0 E x 35,0 + 3 G 6,0 26,5 171,8 E x 50,0 + 3 G 10,0 30,5 234,0 E x 70,0 + 3 G 10,0 35,2 317,3 E x 95,0 + 3 G 16,0 39,5 416,2 E x 120,0 + 3 G 16,0 42,5 525,3 N x 150,0 + 3 G 25,0 48,6 643,0 N x 185,0 + 3 G 35,0 54,5 834,0 N x 240,0 + 3 G 50,0 60,5 1225,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

246 Novosafe NCH-3 Plus UV Halogenfri skärmad (EMC) och UV-beständig motorkabel 0,6/1 kv av svart halogenfri specialblandning Skärm av förtent flätad koppartråd Skärm av aluminiumfolie av XLPE Ledare av mångtrådig blank koppar Halogenfri Låg driftkapacitans Högsta EMC-skyddet, dubbelskärmad Splittrad jordledare UV-beständig Drifttemperatur upp till +90 C Syetrisk ² Godkännande Ledarfärg Skärm Färg på yttermantel Ledartemperatur IEC 60228, 0295, 0250, 0207 SS EN /1000 V Mångtrådig blank koppar kl 5 XLPE Svart, brun, grå och grön/gul Aluminiumfolie 100% och förtent kopparfläta Halogenfri specialblandning Svart 7,5 x kabeldiameter vid ytterdiameter <20 10 x kabeldiameter vid ytterdiameter >20 10 x kabeldiameter vid ytterdiameter <20 15 x kabeldiameter vid ytterdiameter >20-40 C C -5 C C 4000 V +90 C IEC ,-3 (F4) N x 1,5 + 3 G 0,25 10,5 20,9 N x 2,5 + 3 G 0,5 11,5 22,0 N x 4,0 + 3 G 0,75 12,1 32,0 N x 6,0 + 3 G 1,0 14,2 42,0 N x 10,0 + 3 G 1,5 16,2 63,9 N x 16,0 + 3 G 2,5 18,5 84,9 N x 25,0 + 3 G 4,0 22,8 140,0 N x 35,0 + 3 G 6,0 25,2 171,8 N x 50,0 + 3 G 10,0 29,2 234,0 N x 70,0 + 3 G 10,0 34,0 317,3 N x 95,0 + 3 G 16,0 38,0 416,2 N x 120,0 + 3 G 16,0 41,1 525,3 N x 150,0 + 3 G 25,0 47,0 643,0 N x 185,0 + 3 G 35,0 52,0 834,0 N x 240,0 + 3 G 50,0 58,5 1225,0 246 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel halogenfri dubbelskärmad anslutningskabel för frekvensstyrda motorer. Konstruktionen medför låga överföringsförluster och kan användas vid både korta och långa avstånd mellan frekvensomriktare och motor. Jorden är delad och ligger syetriskt i kabeln för ökat EMC-skydd. Den dubbla skärmen tillsaans med den delade jorden ger ett optimalt EMC-skydd. Den syetriska jorden reducerar även lagerströarna i motorn vilket bidrar till lägre underhållskostnader och längre livslängd på motorn. Kabeln har svart UV-beständig mantel och är lämplig för förläggning både utomhus och inomhus i torra och våta utryen.

247 Novoflex NCY-UV UV-beständig kopparskärmad (EMC) styrkabel av svart PVC Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Ledare av fintrådig blank koppar Ver 03/04/13 Flexibel oljebeständig kabel med god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln används som styr- och manöverkabel på och i industrimaskiner, i kyl- och ventilationsanläggningar. Kabeln kan användas både inne och utomhus vid beaktan av temperaturområde. UV beständig EMC-anpassad Oljebeständig ² kg /100 m Godkännande VDE 0295, IEC Uppfyller svensk och europeisk standard enl. SS EN ,6/1 kv Fintrådig blank koppar PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel PVC Skärm Fläta av förtent koppartråd PVC Färg på yttermantel Svart 20 x kabeldiametern -30 C C -5 C C 4000 V IEC (F2) ² kg /100 m E x 0,75 10,5 18,3 E x 1,5 11,8 24,3 E G 0,75 10,9 21,0 E G 1,5 12,3 27,3 E G 0,75 11,4 23,8 E G 1,5 13,0 29,0 E G 0,75 12,1 27,2 E G 1,5 13,9 35,2 E G 0,75 12,9 31,5 E G 1,5 15,0 44,8 E G 0,75 15,8 46,4 E G 1,5 18,7 69,0 E G 0,75 18,0 61,6 E G 1,5 21,8 93,8 E x 1,0 10,8 19,8 E G 1,5 25,1 118 E G 1,0 11,2 22,8 E G 2,5 13,5 35,4 E G 1,0 11,8 26,1 E G 2,5 14,6 41,3 E G 1,0 12,6 30,0 E G 2,5 15,7 51,5 E G 1,0 13,3 33,5 N G 4,0 16,2 58,7 N G 6,0 17,7 71,5 N G 10,0 21,7 118,8 N G 16,0 24,3 165,6 E G 1,0 16,4 52,2 E G 1,0 18,7 68,7 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

248 Novoflex NCY-PUR PUR-mantlad UV-beständig kopparskärmad (EMC) styrkabel av PUR Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Ledare av fintrådig blank koppar UV- och väderbeständig EMC-anpassad Mycket hög olje- och kemikaliebeständighet Hög slaghållfasthet Slitstark Ver 03/04/13 ² Godkännande VDE 0295 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Skärm Förtent flätad koppartråd Olje- och UV beständig PUR Färg på yttermantel Grå RAL x kabeldiametern 12 x kabeldiametern -40 C C -5C C 3000 V IEC (F2) ² E x 0,75 7,5 8,7 E x 1,5 8,5 11,7 E G 0,75 8,0 10,0 E G 1,5 9,0 13,6 E G 0,75 8,5 11,6 E G 1,5 9,7 16,4 E G 1,5 10,5 18,9 E G 0,75 9,0 13,0 E G 0,75 9,7 16,3 E G 1,5 11,5 23,9 E G 1,5 15,0 39,5 E G 0,75 12,3 24,5 E G 0,75 14,7 35,5 E G 1,5 17,3 53,8 E G 0,75 16,6 46,5 E G 1,5 20,1 74,3 E x 1,0 8,0 9,8 E G 2,5 11,5 23,5 E G 1,0 8,3 11,1 E G 2,5 12,7 28,3 E G 1,0 8,8 13,0 E G 1,0 9,5 15,3 E G 1,0 10,5 18,5 E G 1,0 13,5 30,8 E G 1,0 15,6 41,8 E G 1,0 17,5 54,2 248 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel olje-, fett- och bensinbeständig styrkabel i UV- och väderbeständigt utförande. Kabeln används som styr- och manöverkabel på maskiner och i signalanläggningar. Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en slittålig kabel med liten böjradie och hög elasticitet. Kabeln klarar mekanisk belastning och kan användas både inne och utomhus vid beaktan av temperaturområde. Kabeln är försedd med en skärm av koppartråd, varför den är lämplig att använda i miljöer där elektromagnetiska störningar kan uppträda (EMC).

249 Novosafe NCH Halogenfri kopparskärmad (EMC) styrkabel av halogenfri specialblandning Skärm av förtent flätad koppartråd Foliebandage av PETP av halogenfri specialblandning Halogenfri flexibel EMC-anpassad styr- och maskinkabel. Kabeln är resistent mot oljor och har även god beständighet mot kemikalier och lutar. Den fintrådiga uppbyggnaden i kombination med den mjuka manteln ger en elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt skärmar elektriska störningar, såväl i som utanför kabeln (EMC-direktivet). Kabeln används som styr- och manöverkabel på maskiner och t.ex. i utrustning där vibrationer förekoer och där höga säkerhetskrav gäller. Kabeln används t ex inom industrin, i kyl- och ventilationsanläggningar, i data- och signalanläggningar. Kabeln kan användas i torra och våta utryen. Kabeln är svårantänd, flam-häande och självslocknande. I händelse av brand fortplantar den ej lågor, avger inga korrosiva gaser och ger ringa rökutveckling. Kabeln är miljövänlig och kan återvinnas helt. Halogenfri EMC-anpassad Flamhäande Självslocknande Miljövänlig Återvinningsbar Liten ytterdiameter Silikonfri Godkännande VDE 0295, 0293 Uppfyller svensk och europeisk standard enl. SS EN /500 V Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Folie PETP Skärm Fläta av förtent koppartråd Halogenfri specialblandning Färg på yttermantel Grå RAL x kabeldiametern 10 x kabeldiametern -40 C C -5 C C 3000 V Halogen och brand- IEC och gasnorm IEC , kat C (F4C) 13 Ver 03/04/13 Ledare av fintrådig blank koppar ² ² N x 0,5 5,8 4,6 E x 0,75 6,2 5,5 N G 0,5 6,1 5,6 E G 0,75 6,5 6,8 N G 0,5 6,5 6,2 E G 0,75 7,0 7,8 N G 0,5 7,0 7,5 E G 0,75 7,7 9,5 N G 0,5 7,5 9,8 E G 0,75 8,3 13,0 N G 0,5 9,9 15,8 E G 0,75 10,9 20,3 N G 0,5 11,5 21,6 E G 0,75 12,7 28,4 N G 0,5 13,5 31,5 E G 0,75 14,9 38,0 N G 0,75 16,4 43,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 249

250 Novosafe NCH Halogenfri kopparskärmad (EMC) styrkabel ² ² E x 1,0 6,5 6,6 N x 10,0 14,7 44,8 E G 1,0 6,8 8,0 N G 10,0 15,7 50,6 E G 1,0 7,3 10,0 E G 10,0 17,2 60,0 E G 1,0 8,1 13,0 N G 10,0 19,5 80,0 N G 10,0 21,2 120,0 E G 1,0 8,8 16,0 E G 1,0 11,5 25,0 E G 1,0 13,9 38,2 N x 16,0 17,0 57,0 E G 1,0 16,0 46,0 N G 16,0 18,4 89,0 E G 16,0 20,2 103,0 E x 1,5 7,1 8,7 N G 16,0 22,2 112,0 N G 16,0 24,8 148,2 E G 1,5 7,5 10,0 E G 1,5 8,2 12,5 E G 1,5 8,9 15,8 E G 1,5 9,9 21,0 E G 1,5 13,0 32,9 E G 1,5 15,6 48,0 E G 1,5 18,0 66,0 N x 2,5 8,5 13,2 E G 2,5 9,0 16,8 E G 2,5 10,0 19,5 N G 25,0 22,3 99,6 E G 25,0 24,9 129,5 N G 25,0 27,8 159,0 N G 35,0 25,8 132,9 E G 35,0 27,8 173,2 N G 35,0 31,5 214,8 N G 50,0 30,5 186,1 E G 50,0 33,0 245,6 N G 50,0 37,5 301,1 E G 2,5 11,0 22,2 N G 2,5 12,0 32,0 N G 2,5 16,2 54,0 E G 70,0 37,8 330,8 N G 95,0 42,3 435,0 N G 120,0 46,6 544,4 N x 4,0 10,0 23,3 N G 4,0 10,7 26,0 E G 4,0 11,8 28,0 N G 4,0 12,9 35,0 N G 4,0 14,2 49,0 N X 6,0 11,9 28,5 N G 6,0 12,5 36,5 E G 6,0 14,2 39,0 N G 6,0 15,9 48,0 N G 6,0 17,2 60,0 250 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

251 Novosafe NCH-UV UV-beständig halogenfri EMC-anpassad styr- och kraftkabel 0,6/1 kv av halogenfri specialblandning Skärm av flätad förtent koppartråd Innermantel av halogenfri specialblandning av halogenfri specialblandning Ledare av fintrådig blank koppar Flexibel halogenfri EMC-anpassad styr- och kraftkabel som är resistent mot oljor. Avsedd för installation, i både industriell miljö och offentliga byggnader. Kabeln har ett stort användningsområde då den är godkänd för användning både inomhus, utomhus, för markförläggning och för fast förläggning. Det flamhäande och självslocknande utförandet i kombination med den låga rökgastätheten skonar miljön och minskar risken för svåra skador på bl.a. människor och elektronisk utrustning då brand uppstår. Godkännande VDE 0295, EN kl. 5 Uppfyller svensk och europeisk standard enl. SS EN 60204, RoHS 2002/95/WE, CE (LVD 2006/95/WE) 0,6/1,0 kv Skyddsledare Innermantel Skärm Halogenfri Resistent mot oljor EMC-anpassad UV-beständig Kan förläggas i mark Silikonfri Flamhäande Självslocknande Färg på yttermantel Halogen och brandgasnorm Fintrådig blank koppar Halogenfri specialblandning, svart med vit nuermärkning Grön/Gul Halogenfri specialblandning Fläta av förtent koppartråd med täckningsgrad >85% Halogenfri specialblandning Svart 8 x kabeldiametern 12 x kabeldiametern -40 C C -5 C C 4000 V IEC , IEC IEC , IEC , IEC kat C. (F4C) ² ² N x 0,75 10,0 15,0 E G 1,0 12,2 24,0 N G 0,75 10,4 16,6 E G 1,0 13,2 28,0 N G 0,75 11,1 19,0 E G 1,0 16,6 42,0 N G 0,75 11,8 22,0 E G 1,0 18,8 55,5 N G 0,75 12,6 25,0 E G 1,0 22,4 75,0 N G 0,75 15,7 37,0 N G 0,75 18,1 49,0 N G 0,75 21,2 64,5 E x 1,0 10,3 16,2 E x 1,5 11,1 19,2 E G 1,5 11,6 21,5 E G 1,5 12,7 26,0 E G 1,5 13,5 29,5 E G 1,0 10,8 18,2 E G 1,5 14,4 34,5 E G 1,0 11,5 21,0 E G 1,5 18,2 52,0 E G 1,5 20,1 58,0 E G 1,5 23,8 79,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

252 Novosafe NCH-UV UV-beständig halogenfri EMC-anpassad styr- och kraftkabel 0,6/1 kv ² E G 2,5 12,6 27,0 E G 2,5 13,6 31,7 E G 2,5 14,8 37,5 N G 2,5 15,9 45,4 N G 2,5 20,7 72,5 E G 4,0 14,9 40,8 N G 4,0 16,2 48,8 E G 6,0 16,4 54,1 N G 6,0 17,9 64,4 E G 10,0 20,2 83,2 N G 10,0 22,0 100,4 E G 16,0 22,5 114,2 N G 16,0 24,6 138,9 N G 25,0 28,3 179,0 N G 25,0 31,1 215,9 N G 35,0 31,2 231,6 N G 35,0 34,2 279,5 N G 50,0 36,1 316,4 N G 50,0 39,7 386,1 252 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

253 Novoflex HF-NCY Högflexibel PVC-mantlad kopparskärmad (EMC) släpkedjekabel av special PVC Skärm av förtent flätad koppartråd Innermantel av special PVC Textilbandage av special PVC Ledare av extra fintrådig blank koppar EMC-anpassad Oljeresistent Högflexibel Ver 03/04/13 Extra flexibel släpkedjekabel. Kabelns speciella uppbyggnad i kombination med den mjuka PVC-manteln ger en extremt elastisk kabel med liten böjradie. Den används som styr- och manöverkabel i kabelsläpkedjor, monteringsrobotar och i anläggningar där kabeln utsätts för kontinuerlig rörelse. NOVOFLEX HF-NCY är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). ² Godkännande VDE 0295, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel Special PVC Skärm Fläta av förtent koppartråd Bandage Textilbandage Special PVC Färg på yttermantel Grå RAL x kabeldiametern -30 C C -5 C C 2000 V Isolationsresistans >20 Mohm x km vid +20 C IEC (F2) ² N x 0,5 6,9 11,2 N x 0,75 7,2 12,5 N G 0,5 7,3 12,7 E G 0,75 7,8 14,2 N G 0,5 7,9 14,8 E G 0,75 8,4 17,0 N G 0,5 8,4 16,7 E G 0,75 9,0 19,4 N G 0,5 9,8 21,0 E G 0,75 10,6 25,6 N G 0,5 11,5 30,1 E G 0,75 12,3 37,4 N G 0,5 13,5 41,0 E G 0,75 14,5 53,3 N G 0,5 14,8 47,5 N G 0,75 15,0 57,5 N G 0,5 16,2 56,7 E G 0,75 17,9 71,5 N G 0,5 16,5 57,5 N G 0,75 18,4 72,6 N G 0,5 16,8 61,2 N G 0,75 19,0 77,5 N G 0,5 17,5 73,8 N G 0,75 20,3 92,5 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

254 Novoflex HF-NCY Högflexibel PVC-mantlad kopparskärmad (EMC) släpkedjekabel ² ² N x 1,0 7,7 13,3 N G 2,5 10,9 25,9 E G 1,0 8,2 15,3 N G 2,5 12,4 33,0 E G 1,0 8,8 18,5 N G 2,5 13,3 38,6 E G 1,0 9,3 21,1 N G 2,5 16,0 50,0 N G 2,5 18,0 69,4 E G 1,0 11,2 28,6 E G 1,0 13,0 41,4 E G 1,0 15,9 59,3 N G 1,0 16,5 64,1 E G 1,0 19,2 79,7 N G 1,0 20,0 81,3 N G 1,0 21,5 91,0 N G 1,0 24,0 106,4 N G 4,0 15,9 46,1 N G 4,0 17,5 55,2 N G 6,0 16,3 60,8 N G 6,0 17,9 75,5 N G 10,0 21,8 93,5 N G 10,0 23,8 110,0 N x 1,5 8,4 15,6 E G 1,5 9,2 18,2 N G 16,0 24,0 127,5 E G 1,5 10,1 23,0 N G 16,0 27,0 169,5 E G 1,5 11,0 26,2 E G 1,5 13,0 35,5 E G 1,5 15,8 54,6 E G 1,5 18,4 72,2 N G 1,5 19,5 82,5 E G 1,5 22,8 101,8 N G 1,5 23,3 104,2 N G 1,5 25,5 114,4 N G 1,5 27,6 131,7 254 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

255 Novoflex SF-NCY-PUR Superflexibel PUR-mantlad kopparskärmad (EMC) släpkedjekabel av PUR Skärm av förtent flätad koppartråd Textilbandage Innermantel av special PVC Textilbandage av TPE-E Textilbandage Ledare av extra fintrådig koppar Superflexibel Nötningsbeständig EMC-anpassad Olje- och kemikaliebeständig Stort temperaturområde Ver 03/04/13 Superflexibel styrkabel. Kabeln klarar av extrema böjpåfrestningar med hög körhastighet och har lång livslängd. Lämplig för användning i kabelsläpkedjor och maskininstallationer inomhus och utomhus där stora krav ställs på flexibilitet och tillförlitlighet. n är slitstark, köldflexibel och har en hög olje- och temperaturbeständighet. Novoflex SF-NCY-PUR är försedd med kopparskärm vilket gör den EMC-anpassad och kan användas för eliminering eller begränsning av elektromagnetiska störningar. ² Godkännande VDE 0295,, IEC cl.6 Uppfyller svensk och europeisk standard enl. SS EN /500 V Extra fintrådig blank koppar TPE, svart med vit nuermärkning Skyddsledare Grön / Gul Bandage Textilbandage Innermantel Special PVC Skärm Fläta av förtent koppartråd Special-PUR Färg på yttermantel Grå RAL x kabeldiametern -50 C C -40 C C 2000 V Isolationsresistans 20 MOhm x km vid +20 C IEC (F2) ² N x 0,5 7,6 9,1 N x 0,75 7,8 10,5 N G 0,5 8,6 10,4 E G 0,75 8,8 11,9 N G 0,5 8,9 12,0 E G 0,75 9,8 14,3 N G 0,5 9,5 13,1 E G 0,75 10,4 15,7 N G 0,5 10,7 17,2 E G 0,75 11,7 20,5 N G 0,5 13,0 25,0 E G 0,75 13,6 30,4 N G 0,5 14,7 32,1 E G 0,75 15,5 41,8 N G 0,5 15,5 35,0 N G 0,75 16,5 44,9 N G 0,5 17,7 44,5 E G 0,75 18,9 57,9 N G 0,5 18,0 45,3 N G 0,75 19,5 62,9 N G 0,75 21,0 74,0 N G 0,5 18,6 50,9 N G 0,5 20,0 58,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

256 Novoflex SF-NCY-PUR Superflexibel PUR-mantlad kopparskärmad (EMC) släpkedjekabel ² ² N x 1,0 8,3 11,6 E G 2,5 11,7 25,1 E G 1,0 9,2 13,3 E G 2,5 12,6 33,0 E G 1,0 9,7 16,0 E G 2,5 13,5 39,8 E G 1,0 10,4 18,7 N G 2,5 16,0 50,3 N G 2,5 18,0 70,2 E G 1,0 12,6 23,5 E G 1,0 14,8 35,7 E G 1,0 16,8 49,6 N G 1,0 18,5 56,3 E G 1,0 20,9 67,7 N G 1,0 21,2 69,4 N G 1,0 21,5 77,0 N G 1,0 23,5 89,3 N x 1,5 10,0 14,1 E G 1,5 10,8 16,4 E G 1,5 11,7 20,5 E G 1,5 11,9 23,3 E G 1,5 13,8 32,3 E G 1,5 17,1 48,1 E G 1,5 20,3 67,2 E G 1,5 24,0 92,7 N G 1,5 24,3 95,2 N G 1,5 25,0 102,2 N G 1,5 27,3 120,6 256 E G 4,0 18,2 43,0 N G 4,0 20,0 50,5 E G 6,0 16,7 58,8 N G 6,0 18,5 71,0 E G 10,0 22,5 91,5 N G 10,0 24,8 102,0 E G 16,0 25,8 125,0 N G 16,0 28,0 166,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

257 Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel av PUR Skärm av flätad förtent koppar Innermantel av halogenfri TPR av PELON Ledare av extra fintrådig koppar Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig EMC-anpassad Ver 03/04/13 Halogenfri slitstark PUR-mantlad styrkabel för släpkedjor. Materialet är flamhäande och är resistent mot fetter, kylvätskor, mjukgörare och olja. Hög mekanisk beständighet ger en prisvärd kabel tack vare sin långa livslängd. ² Godkännande 0,75 2 1,0 2 Ledarfärg Skyddsledare Innermantel Skärm Färg på yttermantel Ledare - ledare Ledare - skärm Isolationsresistans VDE 0207, 0250, 0293, 0295, 0472, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN /500 V 500/750 V Extra fintrådig blank koppar PELON Svart med vit nuermarkering Grön / Gul Halogenfri TPR Flätad förtent koppar PUR Grå RAL x kabeldiametern 7,5 x kabeldiametern -50 C C -30 C C 2000 V 1000 V 20 Mohm x km vid +20 C IEC ² N G 0,5 6,8 6,1 N G 0,75 14,0 31,3 N G 0,5 7,2 7,0 N G 0,75 17,1 43,5 N G 0,5 8,5 10,0 N G 0,5 9,4 12,4 N G 1,0 8,5 10,4 N G 1,0 9,0 12,1 N G 0,5 10,8 16,9 N G 0,5 12,9 24,3 N G 0,5 14,8 31,9 N G 1,0 13,3 27,6 N G 0,75 8,1 9,2 N G 1,0 15,1 37,5 N G 1,0 18,3 52,0 N G 0,75 8,5 10,5 N G 0,75 9,0 12,0 N G 0,75 10,1 15,2 N G 0,75 12,1 22,3 N G 1,0 9,3 13,7 N G 1,0 11,4 19,2 N G 1,5 8,9 12,2 N G 1,5 9,4 14,3 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

258 Novosafe SF-NCH-PUR Halogenfri PUR-mantlad kopparskärmad (EMC) släpkedjekabel ² N G 1,5 10,7 17,5 N G 1,5 12,3 23,9 N G 1,5 14,3 34,4 N G 1,5 16,8 49,2 N G 1,5 18,9 68,2 N G 2,5 10,8 18,0 N G 2,5 11,5 21,5 5 G 2,5 12,7 26,5 7 G 2,5 14,7 34,9 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

259 Novoflex Servo CY Kopparskärmad (EMC) servokabel 0,6/1 kv av special PVC Skärm av förtent flätad koppartråd Skärm av aluminiumfolie och flätad koppartråd av special PVC Ledare av fintrådig blank koppar Flexibel skärmad servokabel med kombination av ledare för kraft och signalöverföring. Termoskydd och bromsskydd kan t.ex. integreras med kraftmatningen. Signalparen har separat skärm och den gemensaa skärmen ger ett bra EMC-skydd. Godkännande Kraft Signal Kraft Signal Oljebeständig EMC-anpassad VDE 0207, 0250, 0293, 0295, 0472, 0812, IEC Uppfyller svensk och europeisk standard enl. SS EN /1000 V 350/350 V Fintrådig blank koppar Ver 03/04/13 PVC, svart med vit nuermärkning PE, svart med vit nuermärkning (area 0,34 2: Vit/Brun, Grön/Gul) Skyddsledare Grön / Gul Skärm signalpar Aluminiumfolie och flätad koppartråd Skärm Flätad förtent koppar PVC Färg på yttermantel Grå RAL x kabeldiameter 7,5 x kabeldiameter -30 C C -5 C C Ledare - ledare 4000 V Ledare - skärm 2000 V Isolationsresistans 20 Mohm x km vid +20 C IEC ² N G 0, X (2 X 0,34) 11,0 21,0 N G X (2 X 0,75) 11,7 29,5 N G 1,5 + 2 X (2 X 0,75) 12,8 32,5 N G 2,5 + 2 X (2 X 0,75) 14,9 41,3 N G X (2 X 1) 16,6 52,5 N G X (2 X 1) 17,7 65,1 N G X (2 X 1) 22,0 100,0 N G X (2 X 1) 25,0 134,5 N G X (2 X 1,5) 29,0 174,5 N G X (2 X 1,5) 32,5 230,0 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

260 Novosafe Servo CP-S Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv av PUR Skärm av flätad förtent koppar av PELON Ledare av fintrådig blank koppar Ver 04/04/13 Siemens kompatibel enligt Siemens standard 6FX8008-1BBXX Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig Silikonfri Godkänd enligt DESINA och UL/CSA EMC-anpassad Ledarantal och area ² Min. böjradie rörlig förl. N G 1,5 10,0 ± 0,4 16,0 100,0 N G 2,5 11,6 ± 0,4 24,0 120,0 N G4 12,7 ± 0,4 31,0 130,0 N G6 15,3 ± 0,5 43,0 170,0 N G 10 18,0 ± 0,5 63,0 210,0 N G 16 22,7 ± 0,6 95,0 260,0 N G 25 25,8 ± 0,7 160,0 310,0 N G 35 31,6 ± 0,8 200,0 380,0 N G 50 35,4 ± 0,8 256,8 420,0 260 Godkännande VDE 0207, 0250, 0293, 0295, 0472, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN och UL/CSA 600/1000 V Extra fintrådig blank koppar PELON Ledarfärg Svart med vit nuermarkering Skyddsledare Grön / Gul Skärm Flätad förtent koppar PUR Färg på yttermantel Orange RAL x kabeldiametern se tabell nedan -50 C C -30 C C 4000 V Isolationsresistans 20 Mohm x km vid +20 C Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Halogenfri skärmad servokabel för användning i kabelsläpkedjor. Kabelns PUR-mantel är slitstark och klarar miljöer där det ställs stora krav. Kabeln är testad för att klara minst 5 miljoner cykler.

261 Novosafe Servo CP-D Halogenfri skärmad (EMC) servokabel för släpkedjor 0,6/1 kv av PUR Skärm av flätad förtent koppar Skärm av aluminiumfolie/flätad koppartråd av PELON Ledare av fintrådig koppar Godkännande Kraft Signal Ledarfärg Skyddsledare Skärm signalpar Skärm Färg på yttermantel Ledare - ledare Ledare - skärm Skärm - skärm Isolationsresistans Halogenfri Tål hög mekanisk belastning Beständig mot syror, lutar m.m Oljebeständig Godkänd enligt DESINA och UL/CSA EMC-anpassad Ver 04/04/13 Halogenfri skärmad servokabel för användning i kabelsläpkedjor. Kabelns PUR-mantel är slitstark och klarar miljöer där det ställs stora krav. Kabeln är avsedd för kabelsläpkedjor och klarar minst 5 miljoner cykler. Ledarantal och area ² N G X (2 X 0,75) 12,3 22,3 N G 1,5 + 2 X (2 X 0,75) 12,6 23,4 N G 2,5 + 2 X (2 X 1) 14,8 36,7 N G 4 + (2 X 1) + (2 X 1,5) 16,9 50,0 N G 6 + (2 X 1) + (2 X 1,5) 18,5 59,7 N G 10 + (2 X 1) + (2 X 1,5) 22,2 88,1 N G X (2 X 1,5) 25,5 120,9 N G X (2 X 1,5) 29,8 158,5 N G X (2 X 1,5) 31,0 191,8 N G X (2 X 2,5) 37,4 296,0 VDE 0207, 0250, 0293, 0472, 0812, 0295, IEC kl 6 Uppfyller svensk och europeisk standard enl. SS EN och UL/CSA 600/1000 V 350 V Extra fintrådig blank koppar PELON Svart med vit nuermarkering Grön / Gul Aluminiumfolie och flätad koppartråd Flätad förtent koppar PUR Orange RAL x kabeldiametern 7,5 x kabeldiametern -50 C C -30 C C 4000 V 1500 V 500 V 20 Mohm x km vid +20 C IEC Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

262 Novoflex NCY-HAR H05VVC4V5-K (RKFR) Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel av special PVC Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Ledare av fintrådig blank koppar EMC-anpassad HAR godkänd Oljebeständig Ver 03/04/13 ² Godkännande VDE 0295, HD21.13 S1 Uppfyller svensk och europeisk standard enl. SS EN 60204, HAR-godkänd 300/500 V Fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel Special PVC Skärm Fläta av förtent koppartråd PVC, förstärkt Färg på yttermantel Grå RAL x kabeldiametern -40 C C -5 C C 3000 V Isolationsresistans 20 Mohm x km IEC (F2) ² N G 0,5 8,5 10,0 N G 0,75 9,0 11,3 N G 0,5 9,3 12,0 N G 0,75 10,2 14,8 N G 0,5 10,3 14,0 N G 0,75 10,9 17,0 N G 0,5 11,7 20,0 N G 0,75 12,3 22,7 N G 0,5 13,9 26,8 N G 0,75 14,8 31,0 N G 0,5 16,8 10,7 N G 0,75 17,8 47,8 N G 0,5 19,9 51,0 N G 0,75 21,2 62,0 N G 0,5 21,8 62,5 N G 0,75 23,6 81,0 N G 0,5 25,9 86,5 N G 0,75 27,6 107,5 N G 0,5 27,2 98,0 N G 0,75 29,4 126,0 262 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel kabel med hög oljebeständighet. Den har även god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Den används som anslutnings-, styr- och manöverkabel på och i industrimaskiner och utrustningar. Den får installeras fast i torra och våta utryen tillsaans med andra installationskablar. NOVOFLEX NCY-HAR ersätter kabeltyp RKFR.

263 Novoflex NCY-HAR HO5VVC4V5-K (RKFR) Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel ² N G 1,0 9,6 13,4 N G 1,0 10,7 16,7 N G 1,0 11,4 19,4 N G 1,0 13,0 25,6 N G 1,0 16,6 40,5 N G 1,0 19,4 58,8 N G 1,0 22,8 73,0 N G 1,5 10,4 16,6 N G 1,5 11,2 20,4 N G 1,5 12,0 23,6 N G 1,5 13,9 31,8 N G 1,5 17,4 49,0 N G 1,5 20,4 69,0 N G 1,5 24,6 94,0 N G 1,5 27,0 118,0 N G 1,5 32,0 166,0 N G 1,5 33,6 190,0 N G 2,5 12,2 23,0 N G 2,5 13,3 28,0 N G 2,5 14,5 33,0 N G 2,5 16,7 48,0 N G 2,5 21,4 73,0 N G 2,5 25,4 105,0 N G 2,5 30,0 139,0 13 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 263

264 Novoflex NCY-HAR H05VVC4V5-K 4-N UL/CSA Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA av special PVC Skärm av förtent flätad koppartråd Innermantel av PVC av PVC Ledare av fintrådig blank koppar EMC-anpassad HAR, UL och CSA godkänd Oljebeständig Ver 03/04/13 ² Godkännande VDE 0295, HD21.13 S1 Uppfyller svensk och europeisk standard enl. SS EN 60204, Style 2587, HAR-godkänd 300/500 V, UL/CSA 600 V Fintrådig blank koppar Special PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel Special PVC Skärm Fläta av förtent koppartråd PVC, förstärkt Färg på yttermantel Grå RAL x kabeldiametern -40 C C (UL +90 C) -5 C C (UL +90 C) 3000 V Isolationsresistans 20 Mohm x km IEC (F2) ² N G 0,5 6,2 6,3 N G 1,0 9,7 13,4 N G 0,5 6,9 6,8 N G 1,0 10,4 16,7 N G 0,5 7,4 8,7 N G 1,0 11,4 19,4 N G 0,5 9,1 11,9 N G 1,0 13,0 25,6 N G 0,5 11,3 19,8 N G 1,0 15,8 40,5 N G 0,5 15,6 38,0 N G 1,0 18,0 58,8 N G 0,5 18,7 51,0 N G 1,0 20,7 73,0 34 G 1,0 22,4 74,2 N G 0,5 20,0 60,0 N E N G 1,0 26,0 88,6 3 G 0,75 9,1 11,3 N G 1,0 28,9 127,0 E G 0,75 9,2 14,8 E N G 1,0 28,5 126,6 5 G 0,75 10,6 17,0 N G 1,0 30,5 141,0 E G 0,75 12,4 22,7 E G 0,75 14,4 31,0 E G 0,75 16,7 47,8 E G 0,75 19,8 62,0 N G 0,75 20,1 62,7 N G 0,75 21,9 74,8 N G 0,75 23,4 89,5 264 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Flexibel kabel med hög oljebeständighet. Den har även god beständighet mot inverkan av kemikalier, syror och lutar. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMCdirektivet). Den används som anslutnings-, styr- och manöverkabel på och i industrimaskiner och utrustningar. Den får installeras fast i torra och våta utryen tillsaans med andra installationskablar. HAR, UL och CSA godkännandet gör att kabeln kan användas i stora delar av världen. NOVOFLEX NCY-HAR ersätter kabeltyp RKFR.

265 Novoflex NCY-HAR H05VVC4V5-K 4-N UL/CSA Harmoniserad PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA ² E G 1,5 9,7 16,6 E G 1,5 10,7 20,4 E G 1,5 12,9 23,6 E G 1,5 15,0 31,8 E G 1,5 17,2 49,0 E G 1,5 21,9 69,0 E G 1,5 24,8 94,0 N G 1,5 24,6 94,7 N G 1,5 26,3 113,6 N G 1,5 28,6 138,2 N G 1,5 31,4 163,9 E G 2,5 12,2 23,0 E G 2,5 13,4 28,0 E G 2,5 14,9 33,0 N G 2,5 14,2 34,0 12 G 2,5 17,8 28,0 18 G 2,5 21,3 85,0 N G 2,5 25,1 117,5 N N Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 265

266 Novoflex NCY-UL (H)05VVC4V5-K 2-N UL/CSA PVC-mantlad kopparskärmad (EMC) styrkabel UL/CSA av special PVC Skärm av flätad koppar Innermantel av PVC av PVC Ledare av fintrådig blank koppar Ver 03/04/13 Oljebeständig EMC-anpassad UL/CSA Godkänd Silikonfri VDE 0295, IEC 60228, HD21.13 S1, VDE 0281 T13; UL Style 2517/2587 och CSA C22.2 Nr M90 Godkännande Uppfyller svensk och europeisk standard enl. SS EN 60204, UL-AWM utförande 2587; CSA-AWM I A/B II A/B 300/500 V, UL/CSA 600 V Fintrådig blank koppar PVC, svart med vit nuermärkning Skyddsledare Grön / Gul Innermantel PVC Skärm flätad koppar Special PVC Färg på yttermantel Grå RAL x kabeldiametern 12,5 x kabeldiametern -40 C C -5 C C 3000 V Isolationsresistans 20 Mohm x km IEC ² ² N G 4 (AWG 12) 13,2 29,8 N G 25 (AWG 4) 30,4 163,4 N G 4 (AWG 12) 14,6 38,0 N G 25 (AWG 4) 32,0 217,9 N G 4 (AWG 12) 15,9 45,0 N G 35 (AWG 2) 34,0 188,3 N G 6 (AWG 10) 15,3 39,8 N G 35 (AWG 2) 37,9 237,8 N G 6 (AWG 10) 16,7 48,5 N G 35 (AWG 2) 41,7 297,1 N G 6 (AWG 10) 18,5 59,0 N G 50 (AWG 1) 42,0 318,2 N G 10 (AWG 8) 19,2 60,9 N G 10 (AWG 8) 21,3 76,0 N G 70 (AWG 2/0) 45,0 377,0 N G 10 (AWG 8) 23,9 94,8 N G 70 (AWG 2/0) 47,4 488,2 N G 16 (AWG 6) 24,4 96,5 N G 95 (AWG 3/0) 45,1 450,0 N G 16 (AWG 6) 29,4 120,3 N G 95 (AWG 3/0) 50,0 554,0 N G 16 (AWG 6) 30,8 145,5 N G 120 (AWG 4/0) 56,6 801,0 266 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se EMC-anpassad styrkabel i oljebeständigt utförande för den nordamerikanska och europeiska marknaden. Den fintrådiga uppbyggnaden i kombination med PVC-manteln ger en elastisk kabel med liten böjradie. För lätt eller medelhög mekanisk belastning. Används som anslutnings- och styrkabel på och i verktygs-maskiner och klimatanläggningar. Lämpar sig för fast installation i torra och våta utryen (klarar även en kombination av vatten och olja). Vid förläggning utomhus skall UV-skydd monteras. För UL/CSA godkänd kabel i area 0,5 2 upp till 2,5 2, se Novoflex NCY-HAR H05VVC4V5-K 4-N UL/CSA.

267 SiHF / Cu / Si Värmebeständig kopparskärmad (EMC) anslutningskabel av silikon Fläta av förtent koppartråd av silikon Ledare av fintrådig förtent koppar Flexibel kabel med fintrådig ledaruppbyggnad, som i kombination med silikonguimanteln ger en mycket elastisk kabel med liten böjradie. Kabeln används där särskilda krav ställs på värme- och köldhärdighet på isoleringen. Kabeltypen SiHF/Cu/Si är försedd med en skärm av förtent flätad koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Kabeln är halogenfri och avger inga korrosiva gaser vid brand. EMC-anpassad Värmebeständig Halogenfri Ver 09/04/13 ² VDE 0293, 0295, IEC /500 V Fintrådig blank förtent koppar Färg på ledarisolering 2-5-ledare färgmärkt <6-ledare svart med vit nuermärkning Skyddsledare Skärm Färg på yttermantel Islationsresistans Grön / Gul Fläta av förtent koppartråd Silikon Rödbrun 20 x kabeldiametern -50 C C 2000 V 200 MOhm x km IEC Silikon N x 0,75 8,9 10,4 N G 0,75 9,3 11,8 N G 0,75 10,2 15,2 N G 0,75 10,9 17,6 N G 0,75 11,5 21,5 N x 1,0 9,3 11,6 N G 1,0 9,7 14,2 N G 1,0 10,7 17,5 N G 1,0 11,5 20,3 N G 1,0 12,1 25,0 N x 1,5 10,7 16,6 N G 1,5 11,2 18,8 N G 1,5 11,9 22,2 N G 1,5 13,1 27,3 N G 1,5 14,3 34,1 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

268 268

269 Kapitel 14 Teknisk information HAR-tabell 270 Färgkod Kemisk beständighet Ledarresistens 275 Belastningsvärden 276 Montageanvisningar Tester för halogenfri och brandresistens 14 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 269

270 Teknisk information HAR-tabell för DIN VDE 0281/0282/0292 (CENELEC) Typ av standard 6. Kabeluppbyggnad H A Av CENELEC fastställd standard Av CENELEC accepterad nationell standard D3 D5 FM H H2 H6 H7 H8 Bärlina Utfyllnadsmaterial Ledare för telekounikation i kraftkablar Flat, delbarbar kabel (tvilling kabel) Flat, odelbar skärmad tvåledarkabel Flat, odelbar skärmad flerledarkabel Dubbelisolerad Spiralkablar 7. Ledartyp D E F H K R U Y Fintrådig ledare för svetskabel Extra fintrådig ledare för svetskabel Extra mångtrådig ledare klass 5 för anslutningskabel Fintrådig ledare klass 6 Extra mångtrådig ledare klass 5, för fast installation (RK) Fåtrådig, rund ledare klass 2 Massiv, rund ledare klass 1 Tinselledare 8. Ledarantal 9. G X Med skyddsledare Utan skyddsledare 10. Ledararea 2. Märkspänning (>100/100, <300/300 v) 300/300 V 300/500 V 450/750 V 0,6/1 kv 3. Isolering B G N2 R S V V2 V3 V4 Z E EP-gui EVA-gui Speciell polykloroprenblandning Naturgui Silikon PVC PVC, max 90 C PVC, för installation vid låg temperatur PVC, tvärbunden Polyolefin, tvärbunden LSZH Etenplast, PE 4. Metalliskt hölje C Q4 T T6 Spiralformad koncentrisk kopparledare Extra skydd av polyamid(nylon) för ledarna Textilfläta för hela kabelkroppen Textilfläta för varje individuell ledare 5. Mantel B -J N N2 N4 Q R T T2 V V2 V3 V4 V5 EP-gui Glasfiberfläta Polykloropren eller likvärdigt material Speciell polykloroprenblandning Hypalon, CSM Polyuretan EP-gui, naturgui Textilfläta Textilfläta i brandhäande utförande PVC PVC, max 90 C PVC, för installation vid låg temperatur PVC, tvärbunden PVC, oljeresistent Skyddsledare Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

271 Teknisk information Färgkoder enligt DIN Färgföljd i standard elektronik- och datakablar. Första färgen är ledarisoleringens grundfärg, andra och tredje färgen är ringmärkning. Färger från och med ledare 45 är ej standardiserade Ledare Färg vit brun grön gul grå rosa blå röd svart violett grå/rosa röd/blå vit/grön brun/grön vit/gul gul/brun vit/grå grå/brun vit/rosa rosa/brun vit/blå Ledare Färg brun/blå vit/röd brun/röd vit/svart brun/svart grå/grön gul/grå rosa/grön gul/rosa grön/blå gul/blå grön/röd gul/röd grön/svart gul/svart grå/blå rosa/blå grå/röd rosa/röd grå/svart rosa/svart Ledare Färg blå/svart röd/svart vit/brun/svart gul/grön/svart grå/rosa/svart röd/blå/svart vit/grön/svart brun/grön/svart vit/gul/svart gul/brun/svart vit/grå/svart grå/brun/svart vit/rosa/svart rosa/brun/svart vit/blå/svart brun/blå/svart vit/röd/svart brun/röd/svart svart/vit Färgföljd i partvinnade elektronik- och datakablar. Första färgen är ledarisoleringens grundfärg, andra färgen är ringmärkning. Vid större ledarantal upprepas färgmärkningen. Par a-ledare vit grön grå blå svart grå/rosa vit/grön vit/gul vit/grå vit/rosa vit/blå b-ledare brun gul rosa röd violett röd/blå brun/grön gul/brun grå/brun rosa/brun brun/blå Par a-ledare vit/röd vit/svart grå/grön rosa/grön grön/blå grön/röd grön/svart grå/blå grå/röd grå/svart blå/svart b-ledare brun/röd brun/svart gul/grå gul/rosa gul/blå gul/röd gul/svart rosa/blå rosa/röd rosa/svart röd/svart Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

272 Färgkoder enligt DIN VDE Ledare Färg blå/brun grön-gul/blå/brun grön-gul/brun/svart/grå grön-gul/blå/brun/svart/grå grön-gul/svart med nuermärkning Ledare Färg grön/gul vit svart blå brun grå röd violett rosa orange transparent beige svart/vit blå/vit brun/vit grå/vit röd/vit violett/vit Ledare Färg transparent/blå beige/blå grå/brun röd/brun violett/brun rosa/brun orange/brun transparent/brun beige/brun röd/grå violett/grå rosa/grå orange/grå transparent/grå beige/grå orange/röd transparent/röd beige/röd Ledare Färg rosa/vit orange/vit transparent beige/vit blå/svart brun/svart grå/svart röd/svart violett/svart rosa/svart orange/svart transparent/svart beige/svart brun/blå grå/blå röd/blå rosa/blå orange/blå Ledare Färg rosa/violett orange/violett transparent/violett beige/violett transparent/rosa beige/rosa transparent/orange beige/orange blå/vit/svart brun/vit/svart grå/vit/svart röd/vit/svart violett/vit/svart rosa/vit/svart orange/vit/svart transparent/vit/svart beige/vit/svart Färgkoder enligt DIN VDE pars nr Ledarnas grundfärg röd grön grå gul vit upprepning från 1 osv Ledare Ringmärkning 1 svart/17 2 svarta/34 2 svarta/17 Ledare nr Par nr/ledare Grundfärg 1 1/a blå 2 1/b röd 3 2/a grå 4 2/b gul 5 3/a grön 6 3/b brun 7 4/a vit 8 4/b svart Därefter upprepas från 1. För att skilja kardelerna åt förses ledarna med ringmärkning där ringmärkningen är lika på alla ledarna i resp. kardel. Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Färgkoder enligt VDE 0293

273 Teknisk information Kemisk beständighet Substans Aluminiumsalt Aoniak Aoniumklorid Bariumsalt Bensin Borsyra Dieselolja Etanol Etylalkohol Fosforsyra Hydraulolja Kalciumklorid Kalciumnitrat Kaliumjodid Kaliumkarbonat Kaliumklorat Kaliumklorid Kaliumnitrat Kaliumpermanganat Kaliumsulfat Kolsvavel Kopparsalt Kvicksilver Maskinolja Metanol Mineralolja Motorolja Natriumbikarbonat Natriumbisulfat Natriumklorid Natriumtiosulfat Salpetersyra Saltsyra Saltvatten Silversalt Skärolja Svavel Svaveldioxid, gas Vegetabilisk olja (olivolja) Väteperoxid Zinkklorid Koncentration ac. aq. 10% aq. ac. ac. ac. = alla koncentrationer aq. = utspädd cs. = kall mättad + 0 ns. 100% 20 % 100 % 50 % Temperatur 20 C 20 C 20 C 20 C 50 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C aq. cs. aq. cs. aq. aq. cs. aq. cs. aq. cs. aq. aq. aq. cs. 100 % 120 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C 20 C aq. aq. aq. aq. 30 % aq. 100 % 20 C 50 C 20 C 20 C aq. = = = = ingen eller liten påverkan liten eller medium påverkan medium eller stark påverkan ingen specifikation C ns C1 C2 C3 C4 C5 C6 C2 ns. ns. ns ns ns. C3 ns. + ns. + + ns ns. ns. ns. + + ns. + + ns ns. ns ns. + + = = = = = = PVC PUR Gui Silikon Teflon Halogenfritt C4 0 ns ns ns. 0 ns. 0 ns ns. ns. ns. ns. 0 ns C5 ns ns ns ns. ns. ns C6 ns ns. ns. ns. ns ns. ns ns. ns. ns. ns. 14 Novoflex- och Novotronickablar i oljeresistent utförande Novoflexkablar med PUR mantel Neoprenmantlade kablar Vämebeständiga silikonguikablar Kablar med isolering av FEP och PTFE Kablar i halogenfritt utförande Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 273

274 Teknisk information enligt VDE 0295 Tvärsnitt 0,14 0,25 0,34 0,38 0,5 0,75 1,0 1,5 2,5 4,0 6,0 10,0 16,0 25,0 35,0 50,0 70,0 95,0 120,0 150,0 185,0 240,0 300,0 400,0 500,0 Flertrådig Klass 2 Kolumn 1 7 x 0,30 7 x 0,37 7 x 0,43 7 x 0,52 7 x 0,67 7 x 0,85 7 x 1,05 7 x 1,35 7 x 1,70 7 x 2,13 7 x 2,52 19 x 1,83 19 x 2,17 19 x 2,52 37 x 2,03 37 x 2,27 37 x 2,52 61 x 2,24 61 x 2,50 61 x 2,89 61 x 3,23 Mångtrådig Standard Kolumn 2 7 x 0,25 7 x 0,27 7 x 0,30 7 x 0,37 7 x 0,43 7 x 0,52 19 x 0,41 19 x 0,52 19 x 0,64 49 x 0,51 49 x 0,65 84 x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0,70 Fintrådig ledare Klass 5 Kolumn 3 18 x 0,10 14 x 0,15 19 x 0,15 12 x 0,20 16 x 0,20 24 x 0,20 32 x 0,20 30 x 0,25 50 x 0,25 56 x 0,30 84 x 0,30 80 x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0,60 Kolumn 4 18 x 0,10 32 x 0,10 42 x 0,10 21 x 0,15 28 x 0,15 42 x 0,15 56 x 0,15 84 x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0,40 Extra fintrådig ledare (kolumn 4-7) Klass 6 Kolumn 5 Kolumn 6 Kolumn 7 18 x 0,10 36 x 0,07 72 x 0,05 32 x 0,10 65 x 0, x 0,05 42 x 0,10 88 x 0, x 0,05 48 x 0, x 0, x 0,05 64 x 0, x 0, x 0,05 96 x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0, x 0,10 Antalet trådar i kolumn 3-7 kan variera. Kolumn 4: Flexibel Kolumn 5: Extra flexibel Kolumn 6: Högflexibel Kolumn 7: Extremt flexibel Rutabs styr- och maskinkablar har ledaruppbyggnad enligt VDE 0295 klass 5. Rutabs släpkedjekablar har ledaruppbyggnad enligt VDE 0295 klass Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se enligt VDE 0295

275 Teknisk information Ledarresistans Ledarresistans enligt VDE 0295 och IEC vid 20 C omgivningstemperatur Ledardimensioner Kraftkabel och ledare Kopparledare Förtent Tvärsnitt 2 0,14 0,22 0,25 0,34 0,5 0,75 1,0 1,5 2,5 4,0 6,0 10,0 16,0 25,0 35,0 50,0 70,0 95,0 120,0 150,0 185,0 240,0 300,0 400,0 500,0 Klass 1 Klass 2 Ω / km 36,7 24,8 18,2 12,2 7,56 4,70 3,11 1,84 1,16 0,734 0,529 0,391 0,270 0,195 0,154 0,126 0,100 0,0762 0,0607 0,0475 0,0369 Svetsledare Kopparledare Obelagd Klass 5 Klass 6 Ω / km ~140,0 ~96,8 ~79,3 ~57,1 40,1 26,7 20,0 13,7 8,21 5,09 3,39 1,95 1,24 0,795 0,565 0,393 0,277 0,210 0,164 0,132 0,108 0,0817 0,0654 0,0495 0,0391 Klass 1 Klass 2 Ω / km 36,0 24,5 18,1 12,1 7,41 4,61 3,08 1,83 1,15 0,153 0,0991 0,0754 0,0601 0,0470 0,0366 Klass 5 Klass 6 Ω / km ~138,0 ~95,0 ~77,8 ~56,0 39,0 26,0 19,5 13,3 7,98 4,95 3,30 1,91 1,21 0,780 0,554 0,386 0,272 0,206 0,161 0,129 0,106 0,0801 0,0641 0,0486 0,0384 Obelagd Förtent Ω / km 1,16 0,758 0,536 0,379 0,268 0,198 0,155 0,125 0,102 - Ω / km 1,19 0,780 0,552 0,390 0,276 0,204 0,159 0,129 0,105 - Förklaring Klass 1 - För enledare Klass 2 - För flertrådiga ledare Klass 5 - För fintrådiga ledare Klass 6 - För extra fintrådiga ledare 14 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 275

276 Teknisk information Belastningsvärden enligt DIN 0100, 0812 och 0890 Maximalt tillåten belastning (A) vid 25 C omgivningstemperatur 2 0,14 0,25 0,34 0,50 0,75 1,0 1,5 2,5 4,0 6,0 10,0 16,0 25,0 35,0 50,0 70,0 95,0 120,0 150,0 185,0 240,0 Grupp 1 Belastning 6,0 8, Grupp 2 Säkring Belastning 1,5 2,5 3, Grupp 3 Säkring Belastning 6,0 8, Säkring Grupp 1: En eller flera ledare förlagda i rör Grupp 2: Flerledarkabel, fast eller rörligt förlagd Grupp 3: Enledare fritt förlagd i luft med ett minsta avstånd motsvarande ytterdiametern till närliggande ledare Maximalt tillåten belastning (A) över 25 C omgivningstemperatur Omgivningstemperatur C fr 25 till 30 >30 till 35 >35 till 40 >40 till 45 >45 till 50 >50 till 55 >55 till 65 >65 till 70 >70 till 75 >75 till 80 >80 till 85 >85 till 90 >90 till Plastisolering % Tillåten kontinuerlig belastning i % av de ovan nämnda tabellvärdena Guiisolering Ledare med temperaturgräns på 100 C % % Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Tvärsnitt

277 Teknisk information Montageanvisning För trum-, släp- och guikabel 1. Transporteras på trua med kabelvagn eller lastbil. Truan bör levereras så nära montageplatsen som möjligt. Är inte detta möjligt rekoenderas avlindning med hjälpa av styrrullar varpå draglina och dragstrumpa ska användas. Undvik att rulla truan på marken. Pilen på truan anger riktning. 2. Innan avlindning av kabeln påbörjas, se till att kabeln är sträckt och att det sker ovanifrån. 3. Kabeln bör läggas utsträckt. Är inte detta möjligt, skall avståndet mellan leveranstruan och apparattruan vara så långt som möjligt. Matningen ska ske från leverenstruan ovanifrån och kabeln får absolut inte arrangeras som bilderna märkta FEL visar. 4. Vid användande av förmonterade kablar skall först ändpunkten kopplas saan med leveranstruans vridningsbara anslutningspunkt. Kabeländen får ej släpa i marken. 5. Om kabel levereras utan ändanslutningar, måste dessa monteras på innan anslutning till strömförsörjning görs. 6. I utsträckt tillstånd skall minst två varv av kabeln finnas kvar på truan. 7. Kabelförläggning Den återstående del av kabeln som inte används måste vara minst 40 x D före anslutningspunkten eller 1-2 upplindade ledningsvarv. I båda fallen rekoenderar vi använding av en utjämningsrulle med saa diameter. RÄTT FEL RÄTT FEL För kabel i kabelsläpkedjor 1. Kablarnas minsta tillåtna böjningsradie får ej underskridas. 2. Installering av kabel ska göras utan tvinningar och rullas av ovanifrån (se bild). Detta för att eliminera risken för att kabeln skruvar på sig I kabelkedjan skall kablarna ligga löst bredvid varandra. Fritt utrye skall lämnas som motsvarar minst 10% av kabeldiametern. Om möjligt skall man undvika att lägga kablarna ovanpå varandra och skiljevägg rekoenderas vid behov. Ingen tvångsstyrning av kablarna får ske i kabelsläpkedjan. Kablarna måste kunna röra sig fritt i förhållande till kabelsläpkedja och övriga kablar. 4. Då kablarna töjer sig vid drift kan det finnas behov av efterjusteringar. Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se 277

278 Teknisk information Tester för halogenfri och brandresistens Test av en enstaka kabel för att avgöra kabelns förmåga till självslockning och motverkning av brandspridning, enligt provningsmetod IEC , (PN-EN ). Test av kablar lagda i bunt och deras förmåga till självslocknande samt motverkning av brandspridning enligt provningsmetod IEC , (PN-EN ). Ett visst antal av 3,5 m långa kabelprov monteras vertikalt på en kabelstege placerad i en ugn. Mängden brännbart material och bränntid beror på vilken kategori den tillhör: Kategori A - 7 dm3 brännbart kabelmaterial - bränntid: 40 minuter. Kategori B - 3,5 dm3 brännbart kabelmaterial - bränntid: 40 minuter. Kategori C - 1,5 dm3 brännbart kabelmaterial - bränntid: 20 minuter. Resultatet anses positivt om kabeln självslocknar inom en viss tid efter att brännaren avlägsnats. Provet saknar förkolning och andra skador ovanför en längd på 2,5 m mätt från brännaren. Test av utsläppsnivåer för korrosiva gaser vid brand enligt IEC , (PN-EN 50267) En viss mängd icke-metalliskt kabelmaterial bränns i en rörugn (0,5-0,6 m). De gaser som utvecklas transporteras sedan med lufttryck till en bricka med destillerat vatten (1 l). Lösningen testas sedan med avseende på surhet (ph) och ledningsförmåga. Testresultatet anses positivt om ph-värdet hos lösningen är högre än 4,3 och dess konduktivitet är lägre än 10 µs/. 278 Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se Ett 0,6 m långt kabelprov hängs vertikalt i en ugn ovanför en brännare i 1-2 min beroende på kabelprovets ytterdiameter. Resultatet anses positivt om kabelns låga slocknar automatiskt efter att brännaren avlägsnats och om där inte finns någon synlig förkolning eller några andra skador på maximalt 50 från fästpunkten av kabelprovet. Varaktigheten av testet beror på kabelprovets tjocklek.

279 Test av kabelisoleringens brandmotstånd vid långtidsexponering (FE 180) enligt IEC och IEC , -23 Ett 1,2 m kabelprov fästs horisontellt i ett speciellt ventilerat bås. Under testet spänningssätts kabelledarna och bildar en öppen elektrisk krets. Brännare med en temperatur på 750 C placeras under provet i 180 minuter. Testresultatet anses positivt kabel inte kortsluts under denna period. Test av rökens täthet vid brand enl. IEC och IEC , (PN-EN 50268) Ett 1 m långt kabelprov bränns i en kubformad rökkaare med ett fotometriskt mätsystem installerat på motstående väggar. Antalet prov beror på den yttre diametern hos kabeln. Det fotometriska mätsystemet registrerar förmågan att släppa igenom ljus inuti skåpet. Testresultatet anses positivt om ljustransmittansen inte understiger 60%. Upprätthållande av elektriska funktioner vid brand: PH klassificiering Metod för att testa tunnare kablar med en yttre diameter på maximalt 20. Standarden för enstaka kablar gäller i hela Polen enligt PN-EN Ett 1,2 m långt kabelprov böjs till en U-form och fästs på en väggställning gjord av icke brännbart material med hjälp av klamrar fästa med 30 cm mellanrum. Ledarna i ena änden spänningsätts sedan och lasten ansluts på andra sidan. Kabeln utsätts under tiden för lågan från en brännare med en temperatur på C samt en mekanisk påfrestning i form av slag under ett specifikt tidsintervall. Den tid som kabeln lyckas upprätthålla sina funktioner motsvarar sedan klasser för brandresistans enligt: PH min. PH min. PH min. PH min. Testmetod och krav för mekanisk påfrestning och brandpåverkan - kablar och ledare för driftspänning 0,6 / 1 kv De standarder enligt vilka enskilda kablar testas gäller i hela Polen enligt PN-IEC : Ett 1,5 m långt kabelprov böjs och fästs på en väggställning gjord av icke brännbart material med hjälp av klamrar fästa med 30 cm mellanrum. Ledarna i ena änden spänningsätts sedan och lasten ansluts på andra sidan. Kabeln utsätts under tiden för lågan från en brännare med en temperatur på C samt en mekanisk påfrestning i form av slag under ett specifikt tidsintervall (var 5:e min). Den tid som kabeln lyckas upprätthålla sina funktioner motsvarar sedan klasser för brandresistans enligt: PH min. PH min. PH min. PH min. Rutab AB Lerbacksgatan Nässjö Tel: Fax: info@rutab.se

280

281 Sedan starten 1987 har Rutab utvecklats till att bli Nordens ledande leverantör av kabel, förskruvningar, genomföringar samt skyddsslang. Därutöver har Rutab ett brett sortiment av annan elektroteknisk materiel samt komponenter för automationsteknik. Genomför det smartare med Rutab Här på Rutab kombineras många års erfarenhet med en nyskapande vetgirighet. Precis som devisen säger är Rutab ett lösningsorienterat företag som strävar efter att ständigt hitta smartare lösningar för alla applikationer, med tyngdpunkt på kabel och tillhörande skyddsslang, förskruvningar och genomföringar i plast, gui och metall. Rutab är ledande inom kabelför skruvningar, genomföringar och skyddsslang i Skandinavien. Innovation och branscherfarenhet Vi på Rutab antar gärna tekniska utmaningar och är skickliga både på att skapa innovativa, specialanpassade lösningar och på att ta fram smarta produkter till det breda standardsortimentet, dels genom samarbete med ledande leverantörer, dels i egen tillverkning. Våra europeiska samarbets partners är specialister och ledande tillverkare inom sina respektive områden. En stark nordisk aktör Rutab har ett mycket brett sortiment av apparat- och kopplingsdosor för allt från enkel bostadsinstallation till tuffa industrimiljöer. Rutabs huvudkontor och centrallager ligger i Nässjö, men vi finns även representerade i Göteborg, Helsingborg, Stockholm, Sundsvall och Oslo, vilket gör Rutab till en stark aktör på den nordiska marknaden. Våra produkter finns också i Finland, där vi samarbetar med väletablerade partners. Rutabs produkter finns överallt Rutabs produkter återfinns bland annat inom följande segment: Järnväg/Infrastruktur Tågindustri Kraft/Automation Maskintillverkare Industri-, kontors- och hushållsinstallation Armaturtillverkare Rutabs egen produktion präglas av innovationskraft och omfattar bl.a patenterade pro dukter som t.ex. Klikseal.

282 Behöver du mer än kabel? Gissningsvis behöver du mer än kabel för att din installation ska bli komplett. Ta gärna en titt på vad mer Rutab kan erbjuda i det övriga katalog- och broschyrmaterialet. Du hittar dem som nedladdningsbara pdf-filer på Du är självklart också välkoen att ringa och beställa de kataloger och broschyrer du vill ha.

283 Kabelkatalog Välkoen till Rutab Nässjö, (hk): Lerbacksgatan 2, Nässjö. Växel: Mail: Helsingborg Stockholm Sundsvall Dec 2015 Rutab är en av Nordens ledande leverantörer av elektrotekniska komponenter med ett omfattande bassortiment och spetskompetens inom specialanpassade applikationer. Från det centralt placerade lagret i Nässjö levererar Rutab snabbt och säkert till kunder över hela Norden. Rutabs produkter används med fördel i såväl hushålls- och kontorsinstallationer, maskin- eller apparattillverkning som i tuffa industriella applikationer. Välkoen till Rutab du också tillsaans genomför vi det smartare!
