1 Kablar avsedda att användas inom automatiserings- och kommunikationsteknik. Genom angiven industristandard (som t ex INTERBUS-S, CAN, PROFIBUS, SINEC L2, DEVICENET och PROFINET) är kraven på kablarna klart defi nierade. I sortimentet fi nns även halogenfria typer för såväl som rörlig förläggning i släpkedjor. Då höga krav ställs på tålighet mot mekaniskt slitage och beständighet mot oljor, syror, lut, vatten och hydraulikoljor bör man välja en kabel med en yttermantel av PUR. Kabelbenämning Beskrivning Sida Översikt 108 EUROFLEX BUS PVC C Elektronikkabel, skärmad, PVC, färgmärkta ledare 109 EUROFLEX BUS PUR C Elektronikkabel, skärmad, PUR, färgmärkta ledare 110 EUROFLEX BUS PVC C DEVICE NET Elektronikkabel, skärmad, PVC, färgmärkta ledare 111 EUROFLEX BUS PUR C DEVICE NET Elektronikkabel, skärmad, PUR, färgmärkta ledare 112 EUROFLEX BUS AS-I Styrkabel, oskärmad, gummi/tpe, färgmärkta ledare 113 EUROFLEX PROFINET Elektronikkabel, skärmad, PVC och PUR, färgmärkta ledare 114 Tel fax epost: info@lidalco.se hemsida: 107

2 ÖVERSIKT Artikelnummer/typ / BUS PVC C 1x2x0, / BUS PVC C 1x2x0, / BUS PVC C 1x2x0, / BUS PVC C 2x2x0, / BUS PVC C 2x2x0, / BUS PVC C 2x2x0, / BUS PVC C 3x2x0, / BUS PVC C 3x2x0,22+3x1, / BUS PVC C SIN L2 1x2x0, / BUS PVC C SIN L2 1x2x0, / BUS PVC C SIN L2 Yv 1x2x0,64 jord / BUS PVC C SIN L2 (1x2x0,64)+3x1,0 Profibus, SUCO net P, Modulink P, VariNET P / BUS PUR C 1x2x0, / BUS PUR C 1x2x0, / BUS PUR C 1x2x0, / BUS PUR C 2x2x0, / BUS PUR C 2x2x0, / BUS PUR C 2x2x0, / BUS PUR C 3x2x0, / BUS PUR C 3x2x0,25+3x1, / BUS PUR C SIN L2 1x2x0, / BUS PUR C SIN L2 1x2x0, / BUS PUR C SIN L2 (1x2x0,64)+3x1, / BUS PVC C 1x2xAWG15+1x2xAWG / BUS PVC C 1x2xAWG22+1x2xAWG / BUS PUR C 1x2xAWG15+1x2xAWG18 flexibel / BUS PUR C 1x2xAWG22+1x2xAWG24 flexibel / AS-I 2x1,5 flexibel / AS-I 2x1,5 flexibel / AS-I 2x1,5 flexibel / AS-I 2x1,5 flexibel / BUS PROFINET PVC C 2x2xAWG2 flexibel / BUS PROFINET PUR C 2x2xAWG22 rörlig / BUS PROFINET PVC C 2x2xAWG22UL flexibel / BUS PROFINET PUR C 2x2xAWG22UL rörlig Profibus, SINEC, L2-DP, FIP Tel fax epost: info@lidalco.se hemsida: CAN Sensor/aktor BUS, INTERBUS BITBUS DIN-messbus AS-I Device Net Profinet Förläggning Halogenfrihet

3 BUS PVC C Skärmad främst avsedd för förläggning genom angiven industri standard, t ex INTERBUS-S, CAN, PRO- FIBUS och SINEC L2 är kraven på kablarna klart definierade övrig teknisk information på begäran Automatiseringsteknik kommunikationsteknik Blank solid eller flertrådig koppar Förtent kopparfläta PVC Se respektive artikel Driftspänning: Provspänning: 300 V 2500 V (1,0 mm²) 1000 V (övriga) 15 x d Minsta böjradie: förläggning: - 40 C/+80 C rörlig förläggning: - 5 C/+70 C Godkännanden: SS EN , RoHS, CE Artikelnummer Ledarantal x area mm 2 Yttre Ø ± 5% Cu-tal Vikt Mantelfärg Ledarisolation Ledarfärg x 2 x 0,22 5,3 18,0 35 violett PP DIN x 2 x 0,22 7,1 20,0 42 violett PP DIN x 2 x 0,22 7,5 37,0 78 violett PP DIN x 2 x 0, x 1,0 9,5 67,5 92 svart PP/PE DIN 47100/röd-blå-g/g x 2 x 0,64 7,4 25,0 58 grå PE grön-röd x 2 x 0,64 7,4 25,0 58 violett PE grön-röd x 2 x 0,64 10,2 25,0 85 svart PE grön-röd x 2 x 0, x 1,0 9,9 49,0 88 violett PE/PVC grön-röd/svart-blå-g/g x 2 x 0,34 5,9 21,0 49 violett PP DIN x 2 x 0,34 6,1 28,0 67 violett PP DIN x 2 x 0,5 7,3 30,0 74 violett PP DIN x 2 x 0,5 7,5 41,0 93 violett PP DIN UL & CSA-godkännande på begäran. Tel fax epost: info@lidalco.se hemsida:

4 BUS PUR C Skärmad halogenfri högflexibel yttermanteln är mycket beständig mot de flesta i industrin förekommande mineraloljor och kemikalier genom angiven industristandard, t ex INTERBUS-S, CAN, PROFIBUS och SINEC L2 är kraven på kablarna klart definierade övrig teknisk information på begäran Kabelsläpkedjor industrirobotar automatiseringsteknik kommunikationsteknik maskiner där höga krav ställs på flexibilitet och tillförlitlighet Blank solid eller flertrådig koppar Förtent kopparfläta PUR Violett Driftspänning: Provspänning: 300 V 2500 V (1,0 mm²) 1000 V (övriga) 15 x d Minsta böjradie: förläggning: - 40 C/+80 C rörlig förläggning: - 5 C/+70 C Godkännanden: SS EN , RoHS, CE Artikelnummer Ledarantal x area mm 2 Yttre Ø ± 5% Cu-tal Vikt Ledarisolation Ledarfärg x2x0,22 7,4 21,0 63 PE grön-röd x2x0,25 5,6 14,0 41 PP DIN x2x0,25 8,0 30,0 72 PP DIN x2x0,25 8,2 39,0 81 PP DIN x2x0,25+3x1,0 9,3 69,5 92 PP/TPE DIN 47100/röd-blå-g/g x2x0,64 8,3 28,0 78 PE grön-röd (1x2x0,64)+3x1,0 11,0 55,0 98 PE/TPE grön-röd/svart-blå-g/g x2x0,34 6,4 25,0 56 PP DIN x2x0,34 6,7 33,5 67 PP DIN x2x0,5 7,7 34,0 78 PP DIN x2x0,5 8,0 45,0 92 PP DIN UL & CSA-godkännande på begäran Tel fax epost: info@lidalco.se hemsida:

5 Artikelnummer Ledarantal Yttre Ø Cu-tal Vikt x area mm 2 ± 5% x2xAWG15+1x2xAWG18 12,2 71, x2xAWG22+1x2xAWG24 7,0 27,8 65 BUS PVC C DEVICENET Skärmad främst avsedd för förläggning genom angiven industri standard, t ex DeviceNet, är kraven på kablarna klart definierade övrig teknisk information på begäran Automatiseringsteknik kommunikationsteknik Par-skärm: Driftspänning: Provspänning: Minsta böjradie: förläggning: rörlig förläggning: Godkännanden: Förtent flertrådig koppar TPE-PE Röd-svart/ljusblå-vit Parvis alufolie inklusive en förtent biledare Förtent kopparfläta PVC Violett 300 V 1500 V 15 x d - 20 C/+70 C 0 C/+70 C SS EN , UL/CSA, RoHS, CE Tel fax epost: info@lidalco.se hemsida:

6 Artikelnummer Ledarantal Yttre Ø Cu-tal Vikt x area mm 2 ± 5% x2xAWG15+1x2xAWG18 12,2 69, x2xAWG22+1x2xAWG 24 7,0 27,1 64 BUS PUR C DEVICENET Skärmad halogenfri yttermanteln är mycket beständig mot de flesta i industrin förekommande mineraloljor och kemikalier främst avsedd för och begränsad rörlig förläggning genom angiven industri standard, t ex DeviceNet, är kraven på kablarna klart definierade övrig teknisk information på begäran Automatiseringsteknik kommunikationsteknik Par-skärm: Driftspänning: Provspänning: Minsta böjradie: förläggning: rörlig förläggning: Godkännanden: Förtent flertrådig koppar TPE-PE Röd-svart/ljusblå-vit Parvis alufolie inklusive en förtent biledare Förtent kopparfläta PUR Violett 300 V 1500 V 15 x d - 20 C/+70 C 0 C/+70 C SS EN , UL/CSA, RoHS, CE Tel fax epost: info@lidalco.se hemsida:

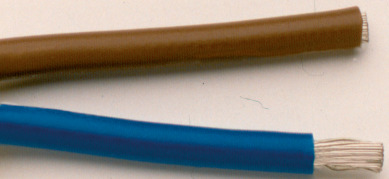

7 Oskärmad data och försörjning överförs samtidigt i de två oskärmade ledarna kontaktering sker genom penetrationsteknik övrig teknisk information på begäran Den lägsta nivån inom automatiseringsteknik och kommunikationsteknik AS-I Blank flertrådig koppar Blå, brun Driftspänning: 300 V Provspänning: 3000 V Minsta böjradie: 10 x d Temp.område förläggning: -40 C/+80 C rörlig förläggning: -20 C/+80 C Godkännanden: SS EN , RoHS, CE Artikelnummer Ledarantal x area mm 2 Yttre Ø ± 5% Cu-tal Vikt Mantelfärg Ledarisolation Yttermantel x 1,5 10 x 4 28,8 55 gul gummi gummi x 1,5 10 x 4 28,8 55 svart gummi gummi x 1,5 10 x 4 28,8 55 gul PVC TPE x 1,5 10 x 4 28,8 55 svart PVC TPE Tel fax epost: info@lidalco.se hemsida:

8 PROFINET Skärmad halogenfri genom angiven industri standard, t ex PROFINET är kraven på kablarna klart definierade övrig teknisk information på begäran Automatiseringsteknik kommunikationsteknik Förtent flertrådig koppar PE Blå, gul, vit, orange Förtent kopparfläta, alufolie Grön Driftspänning: Max 350 V (300 V enl. UL) Provspänning ledare-ledare: 1500 V ledare-skärm 1200 V Minsta böjradie: förläggning: - 30 C/+70 C rörlig förläggning: Halogenfrihet: IEC (pos 2,4) Godkännanden: SS EN , RoHS, UL (pos 3,4), CE Artikelnummer Benämning Yttre Ø ± 5% Cu-tal Vikt Förläggn Mantelmaterial Minsta böjradie rörlig förläggn PROFINET PVC C 2x2xAWG22 6,1 33,9 57 PVC 10 x d - 5 C/+70 C PROFINET PUR C 2x2xAWG22 6,4 36,7 58 rörlig PUR 15 x d - 30 C/+70 C PROFINET PVC C 2x2xAWG22 UL 6,5 36,2 66 PVC 10 x d - 5 C/+70 C PROFINET PUR C 2x2xAWG22 UL 6,9 36,7 69 rörlig PUR 15 x d - 20 C/+70 C Tel fax epost: info@lidalco.se hemsida:
