ÖSTERPORT KARLSHAMN. Miljöteknisk markundersökning

Transkript

1 ÖSTERPORT KARLSHAMN Miljöteknisk markundersökning

2 ÖSTERPORT KARLSHAMN Miljöteknisk markundersökning KUND Hazelavellana AB KONSULT WSP Environmental Sverige Box Karlskrona Besök: Högabergsgatan 3 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Hazelavellana AB Henrik Wiktorsson colorama.karlshamn@colorama.se WSP Magnus Runesson, magnus.runesson@wspgroup.se UPPDRAGSNAMN Karlshamn Österport UPPDRAGSNUMMER FÖRFATTARE Magnus Runesson DATUM ÄNDRINGSDATUM GRANSKAD AV Anna Nilsson GODKÄND AV Österport Karlshamn Miljöteknisk markundersökning 2

3 INNEHÅLL 1 BAKGRUND OCH SYFTE 4 2 OMRÅDESBESKRIVNING HISTORIK INFORMATION FRÅN MYNDIGHETER 5 3 TIDIGARE PROVTAGNING 6 4 RESULTAT MARKFÖRHÅLLANDEN FÖRORENINGAR I JORD Jämförvärden Föroreningar i jord FÖRORENINGAR I GRUNDVATTEN Jämförvärden Föroreningar i grundvatten 9 5 SLUTSATS OCH BEDÖMNING 10 6 ÖVRIGT 10 7 REFERENSER 11 Bilagor: Ritning 1 Redovisning provpunkter 2017 Ritning 2 Redovisning tidigare provpunkter Bilaga 1 Sammanställning av analysresultat mark Bilaga 2 Sammanställning av analysresultat grundvatten Bilaga 3 Fältprotokoll Bilaga 4 Originalprotokoll från laboratorium Bilaga 5 Provtagningsplan WSP 2017 Österport Karlshamn Miljöteknisk markundersökning 3

4 1 BAKGRUND OCH SYFTE Fastighetsbolaget Hazelavellana AB har för avsikt att utveckla fastigheterna Hasseln 2, 3 och 4 samt del av Karlshamn 5:11 i Karlshamns kommun. Området skall utvecklas för bostäder, handel och kontorsverksamheter. Innan utvecklingen kan genomföras krävs ändring av gällande detaljplan vilket i nuläget pågår. Inför detaljplaneändringen har WSP på uppdrag av Hazelavellana AB utfört en miljöteknisk markundersökning inom de aktuella fastigheterna. Markmiljöundersökningen har utförts gemensamt med geotekniska undersökningar och utgår från en enkel skiss på hur framtida exploatering kan se ut, se figur 1. WSP har tidigare upprättat en provtagningsplan för markundersökningen (WSP 2017)., bilaga 5. Syftet med den miljötekniska markundersökningen har varit att klargöra följande frågeställningar: Redovisning av eventuella påträffade föroreningar Spridningsvägar och recipienter Säkerhetsbedömning (bedömning av risker av eventuella påträffade föroreningar) Rekommendationer Österport Karlshamn Miljöteknisk markundersökning 4

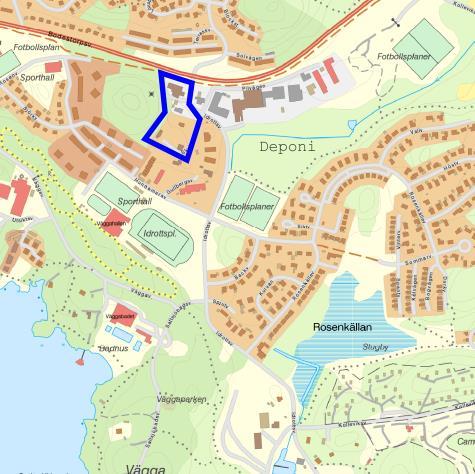

5 2 OMRÅDESBESKRIVNING Det berörda området ligger i östra delen av Karlshamns stad och används i dagsläget för dagligvaruhandel (Coop) och en färgbutik (Colorama) samt som bostad och som samlingslokaler för föreningar. Området gränsar i norr till Boddestorpsvägen, i väster till ett grönområde med berg i dagen, i öster mot Idrottsvägen och i söder mot Skyttevägen, se figur 2. Omgivningen består av bostadsområde, idrottsanläggning, industrimark inklusive en verksam bensinstation öster om det nu aktuella området samt en större nedlagd deponi. Figur 2. Blå markering visar det berörda området. 2.1 HISTORIK Enligt historiska flygfoton från Eniro från samt arkivsökningar i Karlshamns kommuns arkiv utgjordes området tidigare av skogsområde. 2.2 INFORMATION FRÅN MYNDIGHETER I Länsstyrelsens databas över potentiellt förorenade områden finns en gummiproduktionsverksamhet (däckverkstad) registrerad för det aktuella området. Objektet har endast identifierats och inte inventerats. Byggnaden används i dag som lager för färg och golvhandeln. Inom området har det även funnits en bensinstation som undersökts och sanerats inom ramen för SPI Miljösaneringsfond AB Ytan som tidigare utgjort bensinstation Österport Karlshamn Miljöteknisk markundersökning 5

6 består idag av en asfalterad parkeringsyta och trottoar. I övrigt har inga potentiella förorenade verksamheter påträffats vid arkivsökningar. 2.3 TIDIGARE PROVTAGNING Inom ramen för SPI miljösaneringsfond har en Miljöteknisk markundersökning gjorts av Golder Associates, SPIMFAB Enligt undersökningen bedrev Caltex Oil AB (Texaco Oil AB) bensinstation med tillhörande verkstad och biltvätt på platsen åren Undersökning utfördes i 8 provpunkter inom tidigare område för pumpar och cisterner, som tagits bort, varav 3 jordprover skickades in för analys på laboratorium, se figur 3 samt ritning 2. Övriga prover undersöktes i fält med PID(Photo Ionization Detector). Resultaten av laboratorieanalyserna visar på halter understigande Naturvårdsverkets riktvärde för mindre känslig markanvändning, MKM varvid rapporten godkändes utan erinran av Miljöförbundet Blekinge väst. Halterna för summa PAHH överskrider dock Naturvårdsverkets riktvärde för känslig markanvändning, KM, i 2 provpunkter, 1,1 och 2,0 mot riktvärdet 1,0, 2,53,0 meter under markytan. Figur 3. Tidigare provpunkter. 3 RESULTAT I figur 4 och ritning 1 redovisas provpunkternas placering. I bilaga 1 och 2 redovisas en sammanställning av analysresultat tillsammans med tillämpade jämförvärden. I bilaga 3 redovisas fältprotokoll och i bilaga 4 redovisas samtliga analysresultat i form av originalprotokoll från laboratoriet. Österport Karlshamn Miljöteknisk markundersökning 6

7 Provtagningen har i stort genomförts enligt framtagen provtagningsplan. Provpunkternas placering justerades något vid provtagningstillfället på grund av tillgängligheten på området och tillgång till grundvatten. Resultaten från de geotekniska undersökningarna redovisas i separata rapporter. Figur 1. Genomförd provtagning MARKFÖRHÅLLANDEN Markytan inom områdets norra del är förhållandevis plan och asfalterad eller grusad. Marken i denna del består av fyllnadsmaterial i form av siltig lera med inslag av tegel i provpunkt 17W02 ovanpå sandig siltig lera och under detta sandig morän. Fyllnadsmaterialets mäktighet är upp till 2,4 meter i provpunkt 17W16. Markytan i södra delen av området är kuperad och består av tomtmark, berg i dagen och skog. Marken i denna del består av fyllnadsmaterial bestående av sand och sandig mulljord med en mäktighet upp till 0,8 m i provpunkt 17W03, 0,2 m i provpunkt 17W06 och 0,35m i provpunkt 17W13. Under fyllnadsmassorna återfinns sandig mulljord och lerig mulljord. Vid grundvattenprovtagningen noterades grundvattennivån ligga 1,18 m under markytan i provpunkt 17W02, 1,11 meter under markytan i provpunkt 17W15 och 1,82 meter under markytan i provpunkt 17W16. Grundvattnets strömningsriktning är, enligt tidigare utredning och lodning av grundvattenytan i nysatta grundvattenrör, åt sydost. Österport Karlshamn Miljöteknisk markundersökning 7

8 3.2 FÖRORENINGAR I JORD Jämförvärden Resultaten från laboratorieanalyserna jämförs i första hand med Naturvårdsverkets generella riktvärden för förorenad mark (NV, 2009) samt Reviderade riktvärden från 1 juli Resultaten jämförs även med Avfall Sveriges rekommenderade haltgränser för farligt avfall, FA (Avfall Sverige, 2007), samt Naturvårdsverkets haltgränser för mindre än ringa risk, MRR (NV, 2010). Naturvårdsverkets generella riktvärden för förorenad mark är uppdelade i två typer av markanvändning. Känslig markanvändning, KM, innebär att markkvaliteten inte begränsar val av markanvändning och att grundvattnet skyddas. Marken ska t.ex. kunna användas till bostäder, odling etc. Grundvattnet inom området kan användas till dricksvatten. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas. Mindre känslig markanvändning, MKM, innebär att markkvalitet begränsar val av markanvändning och att grundvattnet skyddas. Marken kan t.ex. användas till kontor, industri eller vägar. Grundvattnet skyddas som en naturresurs. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och äldre som vistas inom området tillfället. Vissa typer av markekosystem skyddas. Ekosystem i närbelägna ytvatten skyddas Föroreningar i jord Ett urval av proverna analyserades med avseende på tungmetaller, BTEX, PAH, samt fraktionerade alifater och aromater. I 17W02, 1,52,1 meter under markytan påträffades kobolt i en halt över KM. I punkt 17W06, 00,45 meter under markytan påträffades nickel, kvicksilver, summa PAHM och summa PAHH i halter över KM och i 17W16, 11,5 meter under markytan påträffades summa PAHH i halter över KM. 3.3 FÖRORENINGAR I GRUNDVATTEN Jämförvärden Resultaten från laboratorieanalyserna av grundvatten avseende metaller jämförs med SGU:s bedömningsgrunder för grundvatten, samt Livsmedelsverkets gränsvärden för otjänligt dricksvatten. Bedömningsgrunderna utgår från bakgrundshalter i opåverkat ytligt jordgrundvatten och används för att se i vilken grad ett grundvatten är påverkat av antropogena verksamheter. Det är, inom aktuell planläggning, inte aktuellt med dricksvattenuttag på fastigheten då anslutning till allmänt VAnät finns, men jämförelsen bedöms ändå ge en indikation på föroreningshalterna i grundvattnet. Resultaten avseende oljeföroreningar jämförs med SPI:s riktvärden för ångor i byggnader. SPI:s riktvärden är rekommendationer framtagna att användas främst vid efterbehandling av förorenade bensinstationer och dieselanläggningar. Österport Karlshamn Miljöteknisk markundersökning 8

9 3.3.2 Föroreningar i grundvatten I grundvattnet påträffades nickel i en halt motsvarande klass 2 låg halt, måttlig påverkan i provpunkt 17W02, i provpunkt 17W15 påträffades halter av nickel och zink motsvarande klass 3 måttlig halt, påtaglig påverkan samt arsenik och kadmium motsvarande klass 2 låg halt, måttlig påverkan. I provpunkt 17W16 påträffades en halt av nickel motsvarande klass 3 måttlig halt, påtaglig påverkan samt arsenik motsvarande klass 2 låg halt, måttlig påverkan. Samtliga övriga analyserade parametrar är under laboratoriets rapporteringsgränser eller under tillämpbara jämförvärden. 4 FÖRENKLAD RISKBEDÖMNING 4.1 ÖVERGRIPANDE ÅTGÄRDSMÅL Övergripande åtgärdsmål för området och vid en förändrad markanvändning som omfattar boende, handel och kontor är: Förorening i jord skall inte utgöra en hälsorisk för boende, besökande och arbetande. Markekossystemet skall kunna upprätthålla de funktioner som krävs för planerad markanvändning vilket omfattar grönytor inom området. Spridning från aktuellt område får inte innebära en betydande andel av totalt bidrag till Väggaviken, ca. 900 meter från området. 4.2 SPRIDNINGS OCH EXPONERINGSVÄGAR Konceptuell modell Visar hur markföroreningar kan spridas, hur människor kan exponeras och vilka skyddsobjekt som är aktuella. Förorenings källor Frigörelse/ spridningsmekanismer Exponerings vägar Skyddsobjekt Människor Miljö Naturresureser Ytlig och djupare Utlakning till yt och grundvatten Hudkontakt med jord Barn och vuxna som Markekosystem Grundvatten liggande eller damm vistas inom Ytvatten förorening Spridning via Intag av området Ytvatten grundvatten jord ekosystem Inandning Förångning av damm Inandning Luftburen spridning inom området av ånga Intag av dricksvatten Upptag i växter Intag av växter Österport Karlshamn Miljöteknisk markundersökning 9

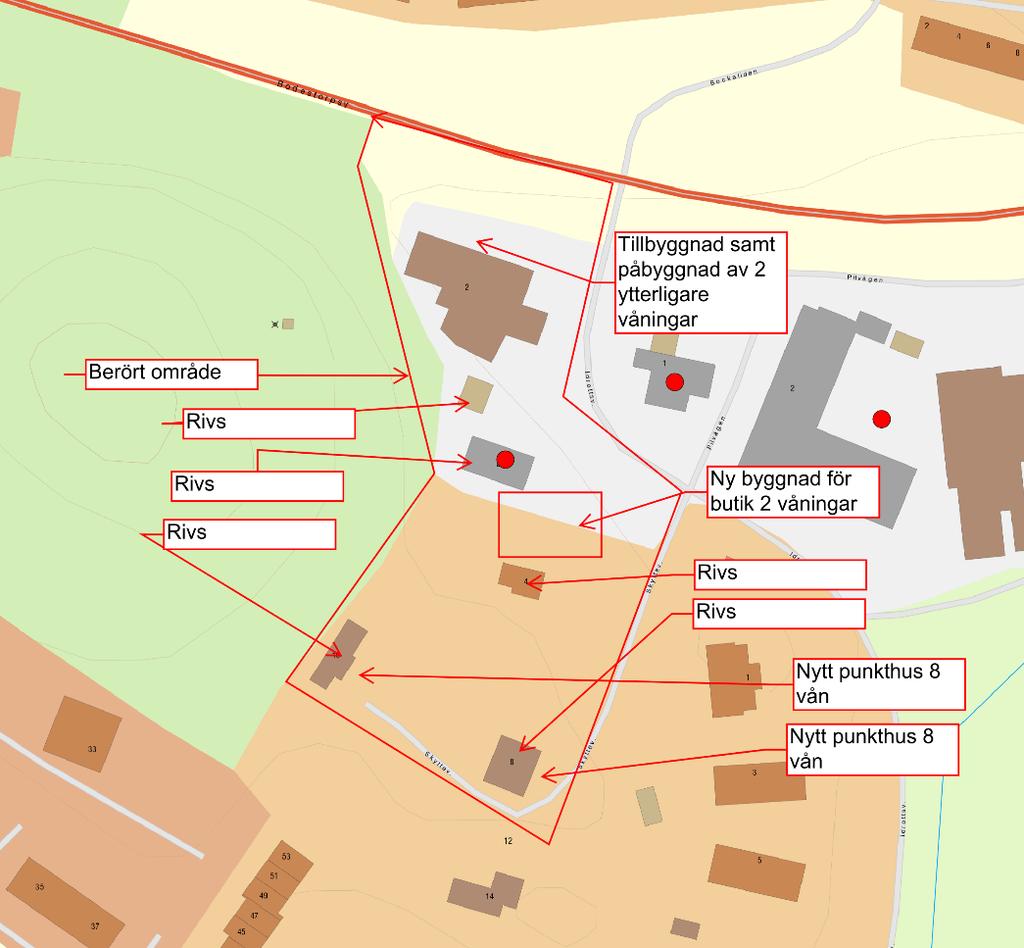

10 4.3 KÄNSLIGHET Vid genomförande av det förslag som visats i figur 1, och som utredningen baseras på, kommer området precis som idag att användas både för boende, kontor och handel. Grundvattnet i området används inte/kommer inte att användas som dricksvatten. Inga dricksvattenbrunnar finns, enligt SGU:s brunnsarkiv, inom 500 meter från området. Känslighet för mark bedöms som måttlig till hög och känsligheten för grundvatten bedöms som liten till måttlig. Närmsta ytvatten ligger ca 500 meter från berört område men bedömd recipient, Väggaviken, ligger ca. 900 meter från området. 5 SLUTSATS OCH BEDÖMNING I jord påträffas föroreningshalter över Naturvårdsverkets generella riktvärde för känslig markanvändning i 3 av totalt 6 provpunkter. Samtliga analyserade halter underskrider riktvärdet för MKM, som bedöms vara gällande i delen av området där markföroreningar påträffats, med nuvarande användning av marken. De provpunkter som uppvisar föroreningshalter som överskrider riktvärdet för KM återfinns i den norra delen av fastigheten där verksamheter funnits och även finns i nuläget. De ämnen som överskrider KM är kobolt, där riktvärdet styrs av intag av växter, nickel där riktvärdet styrs av skydd av grundvatten, kvicksilver som styrs av inandning av ånga, summa PAHM som styrs av inandning av ånga och summa PAHH som styrs av intag av växter. Vid framtida ändring av detaljplan och markens användning i enlighet med det översiktliga förslag som denna utredning baseras på bör fortsatta undersökningar utföras i anslutning till provpunkt 17W06 om byggnation blir aktuellt i närhet av denna provpunkt. Vid rivning av den f.d däckverkstaden bör undersökningar under byggnaden utföras. I övrigt anses inte framkomna föroreningshalter i mark och grundvatten utgöra några risker för människors hälsa eller miljön. Detta kan dock förändras med vad framtida detaljplan kommer att tillåta och hur marken kommer att användas framförallt med stadsnära odling av ätbara växter och eventuella uttag av grundvatten. 6 ÖVRIGT Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Det kan dock inte uteslutas att det förekommer ämnen och föroreningar som inte har analyserats. Enligt Miljöbalken (1998:808) 10 kap 11 ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts förorenat eller inte, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och denna kan medföra skada eller olägenhet för människors hälsa eller miljön. Vi rekommenderar därför att denna PM delges tillsynsmyndigheten. Schakt i förorenad jord är anmälningspliktig. Anmälan bör lämnas in till den lokala tillsynsmyndigheten i god tid innan arbetena skall påbörjas. Inför schakt och markarbetena bör kontrollplan samt miljö, hälso, och säkerhetsplan upprättas. Dessa dokument bifogas normalt anmälan om Österport Karlshamn Miljöteknisk markundersökning 10

11 efterbehandlingsåtgärd enligt Förordningen om miljöfarlig verksamhet och hälsoskydd (SFS 1998:899) 28. Alla massor som schaktas bort från ett område räknas som ett avfall (NV 2010). Om schaktmassor ska återanvändas på en annan plats och om halterna i schaktmassorna överstiger MRR ska en anmälan om Återanvändning av avfall inlämnas och godkännas av tillsynsmyndigheten. I samband med anmälan kan kompletterande provtagning bli aktuellt. 7 REFERENSER Avfall Sverige, Uppdaterade bedömningsgrunder för förorenade massor (Rapport 2007:1) Livsmedelsverket, Livsmedelsverkets föreskrifter om dricksvatten (SLVFS 2001:30) Naturvårdsverket, Riktvärden för förorenad mark (Rapport 5976) Naturvårdsverket, Återvinning av avfall i anläggningsarbeten (Handbok 2010:1) Naturvårdsverket, Reviderade och nya generella riktvärden från 1 juli 2016 SGU, Bedömningsgrunder för grundvatten (Rapport 2013:01) SPI, SPI Rekommendation, Efterbehandling av förorenade bensinstationer och dieselanläggningar. WSP, Österport, Karlshamn, Miljöteknisk markundersökning, Provtagningsplan Österport Karlshamn Miljöteknisk markundersökning 11

12 VI ÄR WSP WSP är ett av världens ledande analys och teknikkonsultföretag. Vi erbjuder tjänster för hållbar samhällsutveckling inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Bredd och mångfald kännetecknar våra medarbetare, kompetensområden, kunder och typer av uppdrag. Tillsammans har vi medarbetare på över 500 kontor i 40 länder. I Sverige har vi omkring medarbetare. WSP Sverige AB Arenavägen StockholmGloben Tel: Österport Karlshamn Miljöteknisk markundersökning 12

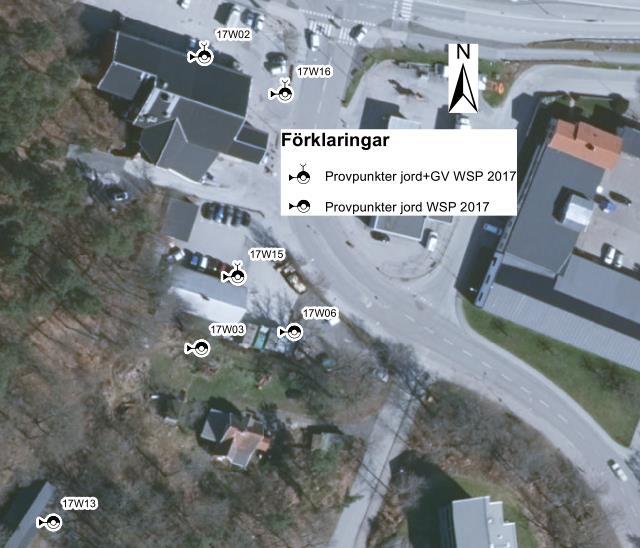

13 ± 17W02 17W16 Förklaringar 17W15 17W03 17W06 Provpunkter jord WSP 2017 Koordinatsystem Koordinater i SWEREF 99 TM BET Provpunkter jord+gv WSP 2017 ANT ÄNDRINGEN AVSER DATUM SIGN Österport Karlshamns kommun 17W13 WSP Environmental Avdelningen Mark och Vatten Box Karlskrona Tel: Fax: UPPDRAG NR RITAD/KONSTRUERAD AV DATUM ANSVARIG MR HANDLÄGGARE MR Magnus Runesson Redovisning provpunkter Meter 50 1:1 000 Ritning 1

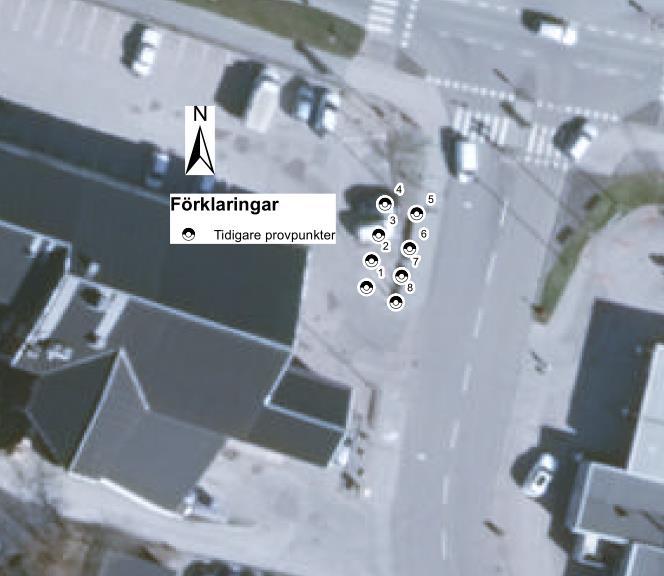

14 ± Förklaringar Tidigare provpunkter Koordinatsystem Koordinater i SWEREF 99 TM BET ANT ÄNDRINGEN AVSER DATUM SIGN WSP Environmental Avdelningen Mark och Vatten Box Karlskrona Tel: Fax: UPPDRAG NR DATUM Österport Karlshamns kommun RITAD/KONSTRUERAD AV ANSVARIG HANDLÄGGARE MR MR Magnus Runesson Redovisning tidigare provpunkter Meter :400 Ritning 2

15 Uppdragsnummer: Sammanställning analysresultat mark 2017 samt punkt 1,4 och 7 från tidigare undersökning Bilaga: 1 Högsta halt <MRR >KM <MRR >MRR >MRR >KM <MRR <MRR >KM >KM Provets märkning 17W02 17W03 17W06 17W13 17W15 17W15 17W16 17W Mindre än ringa risk* KM** MKM** FA*** Provtagningsdjup m 1,52,1 00,5 00,45 00,5 00,5 11,5 11,5 2,53 11,7 2,53 2,53 Fysikaliska/kemiska egenskaper Torrsubstans % 72,6 83,9 74,8 79,2 85,1 69, ,4 Metaller i fast material bestämda med ICP/AES Arsenik, As 5,8 <2,5 2,9 <2,5 2,6 4,1 3,1 3, Barium, Ba Bly, Pb 17 8,4 21 8, Kadmium, Cd <0,2 <0,2 0,21 <0,2 <0,2 <0,2 <0,2 <0,2 0,2 0, Kobolt, Co ,4 7,5 6,8 9,9 4,9 8, Koppar, Cu 29 6, Krom, Cr 57 5, Nickel, Ni 34 3, , Vanadin, V Zink, Zn Övriga metallanalyser Kvicksilver, Hg <0,01 0,017 0,28 <0,01 0,038 0,014 0,23 0,038 0,1 0,25 2, Organiska miljöanalyser BTEX Bensen <0,003 <0,003 <0,003 <0,003 <0,003 0,0045 <0,003 <0,003 <0,003 <0,003 <0,003 0,012 0,04 Toluen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Etylbensen <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Xylener <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, TEX, Summa <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0, Organiska miljöanalyser Petroleumprodukter/olja Alifater >C5C8 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <3 <3 < Alifater >C8C10 <2 <2 <2 <2 <2 <2 <2 <2 <5 <5 < Alifater >C10C12 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 < Alifater >C12C16 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 < Alifater >C16C <10 < Alifater summa >C5C16 <10 <10 <10 <10 <10 <10 <10 <10 <10 <10 < Aromater >C8C10 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 < Aromater >C10C16 <1 <1 <1 <1 <1 <1 <1 <1 <1 <1 < Aromater >C16C35 <1 <1 1,3 <1 <1 <1 <1 < Organiska miljöanalyser Polyaromatiska föreningar Acenaften <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 <0,03 Acenaftylen <0,03 <0,03 0,32 <0,03 <0,03 <0,03 <0,03 <0,03 Naftalen <0,03 <0,03 0,045 <0,03 <0,03 <0,03 <0,03 <0,03 PAHL,summa <0,03 <0,03 0,37 <0,03 <0,03 <0,03 <0,03 <0,03 0,03 <0,03 0,039 0, Antracen <0,03 <0,03 0,18 <0,03 <0,03 <0,03 0,039 <0,03 Fenantren <0,03 <0,03 0,63 <0,03 0,061 <0,03 0,17 <0,03 Fluoranten <0,03 <0,03 1,8 0,039 0,35 <0,03 0,51 0,049 Fluoren <0,03 <0,03 0,048 <0,03 <0,03 <0,03 <0,03 <0,03 Pyren <0,03 <0,03 1,9 0,046 0,27 <0,03 0,41 0,034 PAHM,summa <0,05 <0,05 4,6 0,085 0,68 <0,05 1,1 0,083 0,078 1,2 1,6 2 3,5 20 Benso(a)antracen <0,03 <0,03 0,82 <0,03 0,13 <0,03 0,16 <0,03 Benso(a)pyren <0,03 <0,03 1,3 0,034 0,1 <0,03 0,21 <0,03 Benso(b)fluoranten <0,03 <0,03 1,7 0,052 0,21 <0,03 0,33 <0,03 Benso(k)fluoranten <0,03 <0,03 0,53 <0,03 0,093 <0,03 0,12 <0,03 Benso(ghi)perylen <0,03 <0,03 1,5 0,034 0,12 <0,03 0,19 <0,03 Chrysen/Trifenylen <0,03 <0,03 0,82 <0,03 0,14 <0,03 0,22 <0,03 Dibenso(a,h)antracen <0,03 <0,03 0,24 <0,03 <0,03 <0,03 <0,03 <0,03 Indeno(1,2,3cd)pyren <0,03 <0,03 1,2 <0,03 0,087 <0,03 0,19 <0,03 PAHH,summa <0,08 <0,08 8,1 0,12 0,88 <0,08 1,4 <0,08 <0,08 1,1 2 0, PAH,summa cancerogena <0,2 <0,2 6,6 <0,2 0,76 <0,2 1,2 <0,2 100 PAH,summa övriga <0,3 <0,3 6,4 <0,3 0,8 <0,3 1,3 <0, *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:01 \\ser01col1se\common Projects\3155\ Karlshamn Österport\3_Dokument\36_PM_Rapport\Resultat\Resultat mark

16 Uppdragsnummer: Sammanställning analysresultat grundvatten Bilaga: 2 Livsmedelsverket SPI Provets märkning 17W02 17W15 17W16 Metaller i vatten bestämda med ICP/MS Övriga metallanalyser Organiska miljöanalyser BTEX Bakgrundshalter opåverkat, ytliga jordgrundvattnet 1: mycket låg halt, ingen el obetydlig påverkan 2: låg halt, måttlig påverkan 3: måttlig halt, påtaglig påverkan 4: hög halt, starkt påverkat 5: mycket hög halt, stark påverkat Dricksvatten, otjänligt Dricksvatten Arsenik, As, filt µg/l 0,93 1,2 1 0,12 < >10 10 Barium, Ba, filt µg/l Bly, Pb, filt µg/l 0,04 0,024 <0,02 0,03 <0,5 0, >10 10 Kadmium, Cd, filt µg/l <0,01 0,15 0,01 0,12 <0,1 0,10,5 0,51,0 15 >5 5 Kobolt, Co, filt µg/l 0,3 11 3,5 0,06 Koppar, Cu, filt µg/l 1,8 6,5 1,6 0,88 < > Krom, Cr, filt µg/l 0,085 0,26 0,24 0,19 <0,5 0, >50 50 Nickel, Ni, filt µg/l 0,74 5,1 2,6 0,38 <0,5 0, >20 20 Vanadin, V, filt µg/l 0,84 0,069 <0,05 0,22 Zink, Zn, filt µg/l <1 11 1,8 4,3 < >1000 Kvicksilver, Hg, filt µg/l <0,1 <0,1 <0,1 0, ,005 0,01 0,05 1 >1 1 Bensen µg/l <0,1 <0,1 <0,1 1 0, Toluen µg/l <1 <1 < Etylbensen µg/l <1 <1 < Xylener µg/l <1 <1 < TEX, Summa µg/l <1 <1 <1 Organiska miljöanalyser Petroleumprodukter/olja Alifater >C5C8 µg/l <10 <10 < Alifater >C8C10 µg/l <10 <10 < Alifater >C10C12 µg/l <10 <10 < Alifater >C12C16 µg/l <10 <10 < Alifater >C16C35 µg/l <10 12 < Alifater summa >C5C35 µg/l <10 12 <10 Aromater >C8C10 µg/l <10 <10 < Aromater >C10C16 µg/l <10 <10 < Aromater s:a C8C16 µg/l <10 <10 <10 Aromater C8C16 inkl BTEX µg/l <10 <10 <10 Aromater >C16C35 µg/l <2 <2 < Organiska miljöanalyser Polyaromatiska föreningar SGU 2013:01 Acenaften µg/l <0,1 <0,1 <0,1 Acenaftylen µg/l <0,1 <0,1 <0,1 Naftalen µg/l <0,1 <0,1 <0,1 PAHL,summa µg/l <0,1 <0,1 <0, Antracen µg/l <0,1 <0,1 <0,1 Fenantren µg/l <0,1 <0,1 <0,1 Fluoranten µg/l <0,1 <0,1 <0,1 Fluoren µg/l <0,1 <0,1 <0,1 Pyren µg/l <0,1 <0,1 <0,1 PAHM,summa µg/l <0,2 <0,2 <0, Benso(a)antracen µg/l <0,1 <0,1 <0,1 Benso(a)pyren µg/l <0,1 <0,1 <0,1 0,01 Benso(b)fluoranten µg/l <0,1 <0,1 <0,1 Benso(k)fluoranten µg/l <0,1 <0,1 <0,1 Benso(ghi)perylen µg/l <0,1 <0,1 <0,1 Chrysen/Trifenylen µg/l <0,1 <0,1 <0,1 Dibenso(a,h)antracen µg/l <0,1 <0,1 <0,1 Indeno(1,2,3cd)pyren µg/l <0,1 <0,1 <0,1 PAHH,summa µg/l <0,3 <0,3 <0,3 0, ,5 3 PAH,summa cancerogena µg/l <1 <1 <1 PAH,summa övriga µg/l <1 <1 <1 Ångor i byggnader Bevattning Miljörisker i Ytvatten Miljörisker i Våtmarker

17 Uppdragsnummer: Bilaga 3. Fältprotokoll mark och grundvatten ver 1.0 WSP Environmental Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

18 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Österport Emil Nilsson/Edgar Rodriguez Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr 17W Förborrning (m) Skr diam 10 cm Borrvagn 605 Angus Foderrör (m) Foderrör (ɸ) Skr längd 1 m Djup GW Ej mätbart pga 1,56 Provt.kategori B Stoppkod 93 Prov nummer Djup (m) Fältbedömning under markyta av provet: 0,00 0,05 F/ Asfalt Anteckningar 0,05 0,75 F/ grsa,tegel 1 0,75 1,25 F/ sile _si_ 2 1,25 1,70 F/ mule 3 1,70 2,10 sale 4 2,10 4,70 sile 5 0,050,7 0,71,25 1,251,70 1,72,1 2,14,7 4,70 4,90 samn 4,90 ÖVRIGA ANMÄRKNINGAR

19 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Österport Emil Nilsson/Edgar Rodriguez Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr 17W Förborrning (m) Skr diam 10 cm Borrvagn 605 Angus Foderrör (m) Foderrör (ɸ) Skr längd 2 m Djup GW Ej mätbart pga 0,95 Provt.kategori B Stoppkod 91 Prov nummer Djup (m) Fältbedömning under markyta av provet: 0,00 0,10 F/ samu 0,10 0,80 F/ Sa 0,80 1,15 LeMu 1,15 4,00 Le _sa_ 4,00 5,60 salemn 5,60 ÖVRIGA ANMÄRKNINGAR Anteckningar

20 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Österport Emil Nilsson/Edgar Rodriguez Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr 17W Förborrning (m) Skr diam 10 cm Borrvagn 605 Angus Foderrör (m) Foderrör (ɸ) Skr längd 2m Djup GW Ej mätbart pga Torr Provt.kategori B Stoppkod 93 Prov nummer Djup (m) Fältbedömning under markyta av provet: 0,00 0,20 F/grSa 0,20 0,45 samu 0,45 ÖVRIGA ANMÄRKNINGAR Anteckningar

21 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Österport Emil Nilsson/Edgar Rodriguez Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr 17W Förborrning (m) Skr diam 10 cm Borrvagn 605 Angus Foderrör (m) Foderrör (ɸ) Skr längd 2 m Djup GW Ej mätbart pga Torr Provt.kategori B Stoppkod 93 Prov nummer Djup (m) Fältbedömning under markyta av provet: 0,00 0,35 F/ grsa Anteckningar 0,35 0,80 sile 1 0,80 1,20 Berg 0,350,8 krossat berg 1,20 Radon M :39 ÖVRIGA ANMÄRKNINGAR

22 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Österport Emil Nilsson/Edgar Rodriguez Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr 17W Förborrning (m) Skr diam 10 cm Borrvagn 605 Angus Foderrör (m) Foderrör (ɸ) Skr längd 2 m Djup GW Ej mätbart pga 1,51 Provt.kategori B Stoppkod 93 Prov nummer Djup (m) Fältbedömning under markyta av provet: 0,00 0,05 F/ Asfalt 0,05 0,50 F/ grsa 0,50 0,90 F/ lemu 0,90 2,10 sile _si_ 2,10 Anteckningar Radon M8608 Sitter i my ÖVRIGA ANMÄRKNINGAR

23 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Fältgeotekniker: Österport Emil Nilsson/Edgar Rodriguez Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr 17W Förborrning (m) Skr diam 10 cm Borrvagn 605 Angus Foderrör (m) Foderrör (ɸ) Skr längd 2 m Djup GW Ej mätbart pga 3,77 Provt.kategori B Stoppkod 90 Prov nummer Djup (m) Fältbedömning under markyta av provet: 0,00 0,05 F/ Asfalt 0,05 0,60 F/ Sa 0,60 2,40 F/ samu 2,40 2,90 sile _si_ 2,90 4,00 sile 4,00 ÖVRIGA ANMÄRKNINGAR Anteckningar

24 Sida 1 INSTALLATION OCH MÄTNING GRUNDVATTENRÖR Uppdragsnr: Uppdragsnamn: Österport Fältgeotekniker Emil Nilsson/Edgar Rodriguez Punkt nr/namn Sektion Sida Ref.linje Installationsdatum/klockslag 17W ÖK RÖR Markyta nivå = 4,08 h Toppnivå (ök rör nivå) = 4,18 d MARKYTA Total rörlängd m= 4,00 Rörlängd ovan mark h= 0,00 Spetsnivå 0,08 m GWYTA Rörtyp (Rö, Rf) Rörmaterial Rf PEH Diameter 50 mm Filtertyp Slitsad f Spetsnivå Filterlängd f= 1,0m Tätning Bentonit Lock, dexel? Anmärkning Lock, Blå Dexel Datum Avläsningar Djup under ÖKrör. d= Grundvatt en nivå Sign ,56 2,62 EN Funktionskontroll Påfyllning av vatten eller tömning av rör och observation av sjunk respektive stighastighet. Se anmärkningar ,48 2,70 MR ,18 3,00 MR Datum / Klockslag Djup under ÖKrör d= Sign Anmärkning

25 Sida 1 INSTALLATION OCH MÄTNING GRUNDVATTENRÖR Uppdragsnr: Uppdragsnamn: Österport Fältgeotekniker Emil Nilsson/Edgar Rodriguez Punkt nr/namn Sektion Sida Ref.linje Installationsdatum/klockslag 17W ÖK RÖR Markyta nivå = 5,06 h Toppnivå (ök rör nivå) = 5,00 d MARKYTA Total rörlängd m= 2,00 Rörlängd ovan mark h= 0,00 Spetsnivå 3,06 m GWYTA Rörtyp (Rö, Rf) Rörmaterial Rf PEH Diameter 50 mm Filtertyp Slitsad f Spetsnivå Filterlängd Tätning f= 1,0 m Bentonit Lock, dexel? Lock, Blå Dexel Anmärkning Datum Avläsningar Djup under ÖKrör. d= Grundvatt en nivå Sign ,51 3,49 EN Funktionskontroll Påfyllning av vatten eller tömning av rör och observation av sjunk respektive stighastighet. Se anmärkningar ,45 3,55 MR ,11 3,89 MR Datum / Klockslag Djup under ÖKrör d= Sign Anmärkning

26 Sida 1 INSTALLATION OCH MÄTNING GRUNDVATTENRÖR Uppdragsnr: Uppdragsnamn: Fältgeotekniker Österport Emil Nilsson/Edgar Rodriguez Punkt nr/namn Sektion Sida Ref.linje Installationsdatum/klockslag 17W ÖK RÖR Markyta nivå = 4,29 h Toppnivå (ök rör nivå) = 4,20 d MARKYTA Total rörlängd Rörlängd ovan mark m= h= 4,00 0,00 Spetsnivå 0,29 m GWYTA Rörtyp (Rö, Rf) Rörmaterial Rf PEH Diameter 50 mm Filtertyp Slitsad f Spetsnivå Filterlängd Tätning f= 1,0 m Bentonit Lock, dexel? Lock, Blå Dexel Anmärkning Datum Avläsningar Djup under ÖKrör. d= Grundvatt en nivå Sign ,77 0,43 EN Funktionskontroll Påfyllning av vatten eller tömning av rör och observation av sjunk respektive stighastighet. Se anmärkningar ,42 1,78 MR ,82 2,38 MR Datum / Klockslag Djup under ÖKrör d= Sign Anmärkning

27 Uppdragsnummer: Bilaga 4. Originalrapporter från laboratorium Mall: Brev 2003.dot ver 1.0 WSP Environmental Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

28 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W02 Provtagningsdjup : m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2020 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSISO :1995 Torrsubstans 72.6 ±7.26 % SSEN ISO :2009 Arsenik, As 5.8 ±1.2 SSEN ISO :2009 Barium, Ba 140 ±28 SSEN ISO :2009 Bly, Pb 17 ±3.4 SSEN ISO :2009 Kadmium, Cd <0.2 ±0.060 SSEN ISO :2009 Kobolt, Co 18 ±3.6 SSEN ISO :2009 Koppar, Cu 29 ±5.8 SSEN ISO :2009 Krom, Cr 57 ±11 SSEN ISO :2009 Nickel, Ni 34 ±6.8 SSEN ISO :2009 Vanadin, V 58 ±12 SSEN ISO :2009 Zink, Zn 83 ±21 SSISO :2004 Kvicksilver, Hg <0.01 ±0.004 SSEN ISO 22155:2016 mod Alifater >C5C8 <1.2 ±0.54 SSEN ISO 22155:2016 mod Alifater >C8C10 <2 ±0.60 GCMS, egen metod Alifater >C10C12 <10 ±3.0 GCMS, egen metod Alifater >C12C16 <10 ±3.0 Beräknad Alifater summa >C5C16 <10 GCMS, egen metod Alifater >C16C35 15 ±4.5 GCMS, egen metod Aromater >C8C10 <1 ±0.30 GCMS, egen metod Aromater >C10C16 <1 ±0.30 GCMS, egen metod Aromater >C16C35 <1 ±0.30 SSEN ISO 22155:2016 mod Bensen <0.003 ± SSEN ISO 22155:2016 mod Toluen <0.1 ±0.040 SSEN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GCMS, egen metod Acenaften <0.03 ± GCMS, egen metod Acenaftylen <0.03 ± GCMS, egen metod Naftalen <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

29 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W02 Provtagningsdjup : m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2020 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet Beräknad PAHL,summa <0.03 GCMS, egen metod Antracen <0.03 ± GCMS, egen metod Fenantren <0.03 ± GCMS, egen metod Fluoranten <0.03 ± GCMS, egen metod Fluoren <0.03 ± GCMS, egen metod Pyren <0.03 ± Beräknad PAHM,summa <0.05 GCMS, egen metod Benso(a)antracen <0.03 ± GCMS, egen metod Benso(a)pyren <0.03 ± GCMS, egen metod Benso(b)fluoranten <0.03 ± GCMS, egen metod Benso(k)fluoranten <0.03 ± GCMS, egen metod Benso(ghi)perylen <0.03 ± GCMS, egen metod Chrysen/Trifenylen <0.03 ± GCMS, egen metod Dibenso(a,h)antracen <0.03 ± GCMS, egen metod Indeno(1,2,3cd)pyren <0.03 ± Beräknad PAHH,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

30 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W03 Provtagningsdjup : 00.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSISO :1995 Torrsubstans 83.9 ±8.39 % SSEN ISO 22155:2016 mod Alifater >C5C8 <1.2 ±0.54 SSEN ISO 22155:2016 mod Alifater >C8C10 <2 ±0.60 GCMS, egen metod Alifater >C10C12 <10 ±3.0 GCMS, egen metod Alifater >C12C16 <10 ±3.0 Beräknad Alifater summa >C5C16 <10 GCMS, egen metod Alifater >C16C35 25 ±6.3 GCMS, egen metod Aromater >C8C10 <1 ±0.30 GCMS, egen metod Aromater >C10C16 <1 ±0.30 GCMS, egen metod Aromater >C16C35 <1 ±0.30 SSEN ISO 22155:2016 mod Bensen <0.003 ± SSEN ISO 22155:2016 mod Toluen <0.1 ±0.040 SSEN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GCMS, egen metod Acenaften <0.03 ± GCMS, egen metod Acenaftylen <0.03 ± GCMS, egen metod Naftalen <0.03 ± Beräknad PAHL,summa <0.03 GCMS, egen metod Antracen <0.03 ± GCMS, egen metod Fenantren <0.03 ± GCMS, egen metod Fluoranten <0.03 ± GCMS, egen metod Fluoren <0.03 ± GCMS, egen metod Pyren <0.03 ± Beräknad PAHM,summa <0.05 GCMS, egen metod Benso(a)antracen <0.03 ± GCMS, egen metod Benso(a)pyren <0.03 ± GCMS, egen metod Benso(b)fluoranten <0.03 ± GCMS, egen metod Benso(k)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

31 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W03 Provtagningsdjup : 00.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen <0.03 ± GCMS, egen metod Chrysen/Trifenylen <0.03 ± GCMS, egen metod Dibenso(a,h)antracen <0.03 ± GCMS, egen metod Indeno(1,2,3cd)pyren <0.03 ± Beräknad PAHH,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SSEN ISO :2009 Arsenik, As <2.5 ±0.75 SSEN ISO :2009 Barium, Ba 39 ±7.8 SSEN ISO :2009 Bly, Pb 8.4 ±1.7 SSEN ISO :2009 Kadmium, Cd <0.2 ±0.060 SSEN ISO :2009 Kobolt, Co 4.0 ±0.80 SSEN ISO :2009 Koppar, Cu 6.2 ±1.2 SSEN ISO :2009 Krom, Cr 5.7 ±1.1 SSEN ISO :2009 Nickel, Ni 3.9 ±0.78 SSEN ISO :2009 Vanadin, V 12 ±2.4 SSEN ISO :2009 Zink, Zn 35 ±8.8 SSISO :2004 Kvicksilver, Hg ±0.004 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

32 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W06 Provtagningsdjup : m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSISO :1995 Torrsubstans 74.8 ±7.48 % SSEN ISO 22155:2016 mod Alifater >C5C8 <1.2 ±0.54 SSEN ISO 22155:2016 mod Alifater >C8C10 <2 ±0.60 GCMS, egen metod Alifater >C10C12 <10 ±3.0 GCMS, egen metod Alifater >C12C16 <10 ±3.0 Beräknad Alifater summa >C5C16 <10 GCMS, egen metod Alifater >C16C35 55 ±14 GCMS, egen metod Aromater >C8C10 <1 ±0.30 GCMS, egen metod Aromater >C10C16 <1 ±0.30 GCMS, egen metod Aromater >C16C ±0.30 SSEN ISO 22155:2016 mod Bensen <0.003 ± SSEN ISO 22155:2016 mod Toluen <0.1 ±0.040 SSEN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GCMS, egen metod Acenaften <0.03 ± GCMS, egen metod Acenaftylen 0.32 ±0.064 GCMS, egen metod Naftalen ± Beräknad PAHL,summa 0.37 GCMS, egen metod Antracen 0.18 ±0.036 GCMS, egen metod Fenantren 0.63 ±0.13 GCMS, egen metod Fluoranten 1.8 ±0.36 GCMS, egen metod Fluoren ± GCMS, egen metod Pyren 1.9 ±0.38 Beräknad PAHM,summa 4.6 GCMS, egen metod Benso(a)antracen 0.82 ±0.16 GCMS, egen metod Benso(a)pyren 1.3 ±0.26 GCMS, egen metod Benso(b)fluoranten 1.7 ±0.34 GCMS, egen metod Benso(k)fluoranten 0.53 ±0.11 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

33 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W06 Provtagningsdjup : m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen 1.5 ±0.30 GCMS, egen metod Chrysen/Trifenylen 0.82 ±0.16 GCMS, egen metod Dibenso(a,h)antracen 0.24 ±0.048 GCMS, egen metod Indeno(1,2,3cd)pyren 1.2 ±0.24 Beräknad PAHH,summa 8.1 Beräknad PAH,summa cancerogena 6.6 Beräknad PAH,summa övriga 6.4 SSEN ISO :2009 Arsenik, As 2.9 ±0.75 SSEN ISO :2009 Barium, Ba 57 ±11 SSEN ISO :2009 Bly, Pb 21 ±4.2 SSEN ISO :2009 Kadmium, Cd 0.21 ±0.060 SSEN ISO :2009 Kobolt, Co 9.4 ±1.9 SSEN ISO :2009 Koppar, Cu 29 ±5.8 SSEN ISO :2009 Krom, Cr 15 ±3.0 SSEN ISO :2009 Nickel, Ni 45 ±9.0 SSEN ISO :2009 Vanadin, V 15 ±3.0 SSEN ISO :2009 Zink, Zn 72 ±18 SSISO :2004 Kvicksilver, Hg 0.28 ±0.056 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

34 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W13 Provtagningsdjup : 00.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSISO :1995 Torrsubstans 79.2 ±7.92 % SSEN ISO 22155:2016 mod Alifater >C5C8 <1.2 ±0.54 SSEN ISO 22155:2016 mod Alifater >C8C10 <2 ±0.60 GCMS, egen metod Alifater >C10C12 <10 ±3.0 GCMS, egen metod Alifater >C12C16 <10 ±3.0 Beräknad Alifater summa >C5C16 <10 GCMS, egen metod Alifater >C16C35 14 ±4.5 GCMS, egen metod Aromater >C8C10 <1 ±0.30 GCMS, egen metod Aromater >C10C16 <1 ±0.30 GCMS, egen metod Aromater >C16C35 <1 ±0.30 SSEN ISO 22155:2016 mod Bensen <0.003 ± SSEN ISO 22155:2016 mod Toluen <0.1 ±0.040 SSEN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GCMS, egen metod Acenaften <0.03 ± GCMS, egen metod Acenaftylen <0.03 ± GCMS, egen metod Naftalen <0.03 ± Beräknad PAHL,summa <0.03 GCMS, egen metod Antracen <0.03 ± GCMS, egen metod Fenantren <0.03 ± GCMS, egen metod Fluoranten ± GCMS, egen metod Fluoren <0.03 ± GCMS, egen metod Pyren ± Beräknad PAHM,summa GCMS, egen metod Benso(a)antracen <0.03 ± GCMS, egen metod Benso(a)pyren ± GCMS, egen metod Benso(b)fluoranten ±0.010 GCMS, egen metod Benso(k)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

35 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W13 Provtagningsdjup : 00.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen ± GCMS, egen metod Chrysen/Trifenylen <0.03 ± GCMS, egen metod Dibenso(a,h)antracen <0.03 ± GCMS, egen metod Indeno(1,2,3cd)pyren <0.03 ± Beräknad PAHH,summa 0.12 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SSEN ISO :2009 Arsenik, As <2.5 ±0.75 SSEN ISO :2009 Barium, Ba 38 ±7.6 SSEN ISO :2009 Bly, Pb 8.3 ±1.7 SSEN ISO :2009 Kadmium, Cd <0.2 ±0.060 SSEN ISO :2009 Kobolt, Co 7.5 ±1.5 SSEN ISO :2009 Koppar, Cu 16 ±3.2 SSEN ISO :2009 Krom, Cr 12 ±2.4 SSEN ISO :2009 Nickel, Ni 31 ±6.2 SSEN ISO :2009 Vanadin, V 10 ±2.0 SSEN ISO :2009 Zink, Zn 49 ±12 SSISO :2004 Kvicksilver, Hg <0.01 ±0.004 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

36 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W15 Provtagningsdjup : 00.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSISO :1995 Torrsubstans 85.1 ±8.51 % SSEN ISO 22155:2016 mod Alifater >C5C8 <1.2 ±0.54 SSEN ISO 22155:2016 mod Alifater >C8C10 <2 ±0.60 GCMS, egen metod Alifater >C10C12 <10 ±3.0 GCMS, egen metod Alifater >C12C16 <10 ±3.0 Beräknad Alifater summa >C5C16 <10 GCMS, egen metod Alifater >C16C35 19 ±4.8 GCMS, egen metod Aromater >C8C10 <1 ±0.30 GCMS, egen metod Aromater >C10C16 <1 ±0.30 GCMS, egen metod Aromater >C16C35 <1 ±0.30 SSEN ISO 22155:2016 mod Bensen <0.003 ± SSEN ISO 22155:2016 mod Toluen <0.1 ±0.040 SSEN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GCMS, egen metod Acenaften <0.03 ± GCMS, egen metod Acenaftylen <0.03 ± GCMS, egen metod Naftalen <0.03 ± Beräknad PAHL,summa <0.03 GCMS, egen metod Antracen <0.03 ± GCMS, egen metod Fenantren ±0.012 GCMS, egen metod Fluoranten 0.35 ±0.070 GCMS, egen metod Fluoren <0.03 ± GCMS, egen metod Pyren 0.27 ±0.054 Beräknad PAHM,summa 0.68 GCMS, egen metod Benso(a)antracen 0.13 ±0.026 GCMS, egen metod Benso(a)pyren 0.10 ±0.020 GCMS, egen metod Benso(b)fluoranten 0.21 ±0.042 GCMS, egen metod Benso(k)fluoranten ±0.019 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

37 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W15 Provtagningsdjup : 00.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen 0.12 ±0.024 GCMS, egen metod Chrysen/Trifenylen 0.14 ±0.028 GCMS, egen metod Dibenso(a,h)antracen <0.03 ± GCMS, egen metod Indeno(1,2,3cd)pyren ±0.017 Beräknad PAHH,summa 0.88 Beräknad PAH,summa cancerogena 0.76 Beräknad PAH,summa övriga 0.80 SSEN ISO :2009 Arsenik, As 2.6 ±0.75 SSEN ISO :2009 Barium, Ba 59 ±12 SSEN ISO :2009 Bly, Pb 18 ±3.6 SSEN ISO :2009 Kadmium, Cd <0.2 ±0.060 SSEN ISO :2009 Kobolt, Co 6.8 ±1.4 SSEN ISO :2009 Koppar, Cu 21 ±4.2 SSEN ISO :2009 Krom, Cr 30 ±6.0 SSEN ISO :2009 Nickel, Ni 10 ±2.0 SSEN ISO :2009 Vanadin, V 23 ±4.6 SSEN ISO :2009 Zink, Zn 49 ±12 SSISO :2004 Kvicksilver, Hg ±0.008 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

38 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W15 Provtagningsdjup : 11.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSISO :1995 Torrsubstans 69.8 ±6.98 % SSEN ISO 22155:2016 mod Alifater >C5C8 <1.2 ±0.54 SSEN ISO 22155:2016 mod Alifater >C8C10 <2 ±0.60 GCMS, egen metod Alifater >C10C12 <10 ±3.0 GCMS, egen metod Alifater >C12C16 <10 ±3.0 Beräknad Alifater summa >C5C16 <10 GCMS, egen metod Alifater >C16C35 16 ±4.5 GCMS, egen metod Aromater >C8C10 <1 ±0.30 GCMS, egen metod Aromater >C10C16 <1 ±0.30 GCMS, egen metod Aromater >C16C35 <1 ±0.30 SSEN ISO 22155:2016 mod Bensen ± SSEN ISO 22155:2016 mod Toluen <0.1 ±0.040 SSEN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GCMS, egen metod Acenaften <0.03 ± GCMS, egen metod Acenaftylen <0.03 ± GCMS, egen metod Naftalen <0.03 ± Beräknad PAHL,summa <0.03 GCMS, egen metod Antracen <0.03 ± GCMS, egen metod Fenantren <0.03 ± GCMS, egen metod Fluoranten <0.03 ± GCMS, egen metod Fluoren <0.03 ± GCMS, egen metod Pyren <0.03 ± Beräknad PAHM,summa <0.05 GCMS, egen metod Benso(a)antracen <0.03 ± GCMS, egen metod Benso(a)pyren <0.03 ± GCMS, egen metod Benso(b)fluoranten <0.03 ± GCMS, egen metod Benso(k)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

39 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W15 Provtagningsdjup : 11.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen <0.03 ± GCMS, egen metod Chrysen/Trifenylen <0.03 ± GCMS, egen metod Dibenso(a,h)antracen <0.03 ± GCMS, egen metod Indeno(1,2,3cd)pyren <0.03 ± Beräknad PAHH,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SSEN ISO :2009 Arsenik, As 4.1 ±0.82 SSEN ISO :2009 Barium, Ba 93 ±19 SSEN ISO :2009 Bly, Pb 12 ±2.4 SSEN ISO :2009 Kadmium, Cd <0.2 ±0.060 SSEN ISO :2009 Kobolt, Co 9.9 ±2.0 SSEN ISO :2009 Koppar, Cu 18 ±3.6 SSEN ISO :2009 Krom, Cr 53 ±11 SSEN ISO :2009 Nickel, Ni 20 ±4.0 SSEN ISO :2009 Vanadin, V 46 ±9.2 SSEN ISO :2009 Zink, Zn 51 ±13 SSISO :2004 Kvicksilver, Hg ±0.004 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

40 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W16 Provtagningsdjup : 11.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSISO :1995 Torrsubstans 83.0 ±8.30 % SSEN ISO 22155:2016 mod Alifater >C5C8 <1.2 ±0.54 SSEN ISO 22155:2016 mod Alifater >C8C10 <2 ±0.60 GCMS, egen metod Alifater >C10C12 <10 ±3.0 GCMS, egen metod Alifater >C12C16 <10 ±3.0 Beräknad Alifater summa >C5C16 <10 GCMS, egen metod Alifater >C16C35 <10 ±4.5 GCMS, egen metod Aromater >C8C10 <1 ±0.30 GCMS, egen metod Aromater >C10C16 <1 ±0.30 GCMS, egen metod Aromater >C16C35 <1 ±0.30 SSEN ISO 22155:2016 mod Bensen <0.003 ± SSEN ISO 22155:2016 mod Toluen <0.1 ±0.040 SSEN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GCMS, egen metod Acenaften <0.03 ± GCMS, egen metod Acenaftylen <0.03 ± GCMS, egen metod Naftalen <0.03 ± Beräknad PAHL,summa <0.03 GCMS, egen metod Antracen ± GCMS, egen metod Fenantren 0.17 ±0.034 GCMS, egen metod Fluoranten 0.51 ±0.10 GCMS, egen metod Fluoren <0.03 ± GCMS, egen metod Pyren 0.41 ±0.082 Beräknad PAHM,summa 1.1 GCMS, egen metod Benso(a)antracen 0.16 ±0.032 GCMS, egen metod Benso(a)pyren 0.21 ±0.042 GCMS, egen metod Benso(b)fluoranten 0.33 ±0.066 GCMS, egen metod Benso(k)fluoranten 0.12 ±0.024 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

41 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W16 Provtagningsdjup : 11.5 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen 0.19 ±0.038 GCMS, egen metod Chrysen/Trifenylen 0.22 ±0.044 GCMS, egen metod Dibenso(a,h)antracen <0.03 ± GCMS, egen metod Indeno(1,2,3cd)pyren 0.19 ±0.038 Beräknad PAHH,summa 1.4 Beräknad PAH,summa cancerogena 1.2 Beräknad PAH,summa övriga 1.3 SSEN ISO :2009 Arsenik, As 3.1 ±0.75 SSEN ISO :2009 Barium, Ba 85 ±17 SSEN ISO :2009 Bly, Pb 39 ±7.8 SSEN ISO :2009 Kadmium, Cd <0.2 ±0.060 SSEN ISO :2009 Kobolt, Co 4.9 ±0.98 SSEN ISO :2009 Koppar, Cu 30 ±6.0 SSEN ISO :2009 Krom, Cr 12 ±2.4 SSEN ISO :2009 Nickel, Ni 7.8 ±1.6 SSEN ISO :2009 Vanadin, V 22 ±4.4 SSEN ISO :2009 Zink, Zn 70 ±18 SSISO :2004 Kvicksilver, Hg 0.23 ±0.046 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

42 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W16 Provtagningsdjup : 2.53 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSISO :1995 Torrsubstans 72.4 ±7.24 % SSEN ISO 22155:2016 mod Alifater >C5C8 <1.2 ±0.54 SSEN ISO 22155:2016 mod Alifater >C8C10 <2 ±0.60 GCMS, egen metod Alifater >C10C12 <10 ±3.0 GCMS, egen metod Alifater >C12C16 <10 ±3.0 Beräknad Alifater summa >C5C16 <10 GCMS, egen metod Alifater >C16C35 <10 ±4.5 GCMS, egen metod Aromater >C8C10 <1 ±0.30 GCMS, egen metod Aromater >C10C16 <1 ±0.30 GCMS, egen metod Aromater >C16C35 <1 ±0.30 SSEN ISO 22155:2016 mod Bensen <0.003 ± SSEN ISO 22155:2016 mod Toluen <0.1 ±0.040 SSEN ISO 22155:2016 mod Etylbensen <0.1 ±0.030 Beräknad Xylener <0.1 Beräknad TEX, Summa <0.15 GCMS, egen metod Acenaften <0.03 ± GCMS, egen metod Acenaftylen <0.03 ± GCMS, egen metod Naftalen <0.03 ± Beräknad PAHL,summa <0.03 GCMS, egen metod Antracen <0.03 ± GCMS, egen metod Fenantren <0.03 ± GCMS, egen metod Fluoranten ± GCMS, egen metod Fluoren <0.03 ± GCMS, egen metod Pyren ± Beräknad PAHM,summa GCMS, egen metod Benso(a)antracen <0.03 ± GCMS, egen metod Benso(a)pyren <0.03 ± GCMS, egen metod Benso(b)fluoranten <0.03 ± GCMS, egen metod Benso(k)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

43 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Mark Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : 17W16 Provtagningsdjup : 2.53 m Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen <0.03 ± GCMS, egen metod Chrysen/Trifenylen <0.03 ± GCMS, egen metod Dibenso(a,h)antracen <0.03 ± GCMS, egen metod Indeno(1,2,3cd)pyren <0.03 ± Beräknad PAHH,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SSEN ISO :2009 Arsenik, As 3.8 ±0.76 SSEN ISO :2009 Barium, Ba 83 ±17 SSEN ISO :2009 Bly, Pb 17 ±3.4 SSEN ISO :2009 Kadmium, Cd <0.2 ±0.060 SSEN ISO :2009 Kobolt, Co 8.4 ±1.7 SSEN ISO :2009 Koppar, Cu 19 ±3.8 SSEN ISO :2009 Krom, Cr 31 ±6.2 SSEN ISO :2009 Nickel, Ni 18 ±3.6 SSEN ISO :2009 Vanadin, V 32 ±6.4 SSEN ISO :2009 Zink, Zn 55 ±14 SSISO :2004 Kvicksilver, Hg ±0.008 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Patric Eklundh Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

44 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Grundvatten Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : Temperatur vid provtagning : Provets märkning : 17W02 Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Temperatur vid ankomst : 7 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSEN ISO mod. Alifater >C5C8 <10 ±4.5 µg/l SSEN ISO mod. Alifater >C8C10 <10 ±2.5 µg/l GCMS, egen metod Alifater >C10C12 <10 ±3.0 µg/l GCMS, egen metod Alifater >C12C16 <10 ±3.0 µg/l GCMS, egen metod Alifater >C16C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5C35 <10 µg/l GCMS, egen metod Aromater >C8C10 <10 ±3.0 µg/l GCMS, egen metod Aromater >C10C16 <10 ±3.0 µg/l GCMS, egen metod Aromater s:a C8C16 <10 µg/l GCMS, egen metod Aromater C8C16 inkl BTEX <10 µg/l GCMS, egen metod Aromater >C16C35 <2 ±0.40 µg/l SSEN ISO mod. Bensen <0.1 ±0.050 µg/l SSEN ISO mod. Toluen <1 ±0.30 µg/l SSEN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GCMS, egen metod Acenaften <0.1 ±0.030 µg/l GCMS, egen metod Acenaftylen <0.1 ±0.030 µg/l GCMS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAHL,summa <0.1 µg/l GCMS, egen metod Antracen <0.1 ±0.030 µg/l GCMS, egen metod Fenantren <0.1 ±0.030 µg/l GCMS, egen metod Fluoranten <0.1 ±0.030 µg/l GCMS, egen metod Fluoren <0.1 ±0.030 µg/l GCMS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAHM,summa <0.2 µg/l GCMS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GCMS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GCMS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GCMS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

45 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Grundvatten Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : Temperatur vid provtagning : Provets märkning : 17W02 Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Temperatur vid ankomst : 7 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GCMS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GCMS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GCMS, egen metod Indeno(1,2,3cd)pyren <0.1 ±0.030 µg/l Beräknad PAHH,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SSEN ISO :2005 Arsenik, As, filt 0.93 ±0.19 µg/l SSEN ISO :2005 Barium, Ba, filt 52 ±10 µg/l SSEN ISO :2005 Bly, Pb, filt ±0.008 µg/l SSEN ISO :2005 Kadmium, Cd, filt <0.01 ±0.003 µg/l SSEN ISO :2005 Kobolt, Co, filt 0.30 ±0.060 µg/l SSEN ISO :2005 Koppar, Cu, filt 1.8 ±0.36 µg/l SSEN ISO :2005 Krom, Cr, filt ±0.017 µg/l SSEN ISO :2005 Nickel, Ni, filt 0.74 ±0.15 µg/l SSEN ISO :2005 Vanadin, V, filt 0.84 ±0.17 µg/l SSEN ISO :2005 Zink, Zn, filt <1 ±0.25 µg/l SSEN 1483:2007 Kvicksilver, Hg, filt <0.1 ±0.020 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Ingrid Södersten Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

46 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Grundvatten Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : Temperatur vid provtagning : Provets märkning : 17W15 Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Temperatur vid ankomst : 7 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSEN ISO mod. Alifater >C5C8 <10 ±4.5 µg/l SSEN ISO mod. Alifater >C8C10 <10 ±2.5 µg/l GCMS, egen metod Alifater >C10C12 <10 ±3.0 µg/l GCMS, egen metod Alifater >C12C16 <10 ±3.0 µg/l GCMS, egen metod Alifater >C16C35 12 ±4.5 µg/l Beräknad Alifater summa >C5C35 12 µg/l GCMS, egen metod Aromater >C8C10 <10 ±3.0 µg/l GCMS, egen metod Aromater >C10C16 <10 ±3.0 µg/l GCMS, egen metod Aromater s:a C8C16 <10 µg/l GCMS, egen metod Aromater C8C16 inkl BTEX <10 µg/l GCMS, egen metod Aromater >C16C35 <2 ±0.40 µg/l SSEN ISO mod. Bensen <0.1 ±0.050 µg/l SSEN ISO mod. Toluen <1 ±0.30 µg/l SSEN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GCMS, egen metod Acenaften <0.1 ±0.030 µg/l GCMS, egen metod Acenaftylen <0.1 ±0.030 µg/l GCMS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAHL,summa <0.1 µg/l GCMS, egen metod Antracen <0.1 ±0.030 µg/l GCMS, egen metod Fenantren <0.1 ±0.030 µg/l GCMS, egen metod Fluoranten <0.1 ±0.030 µg/l GCMS, egen metod Fluoren <0.1 ±0.030 µg/l GCMS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAHM,summa <0.2 µg/l GCMS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GCMS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GCMS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GCMS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

47 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Grundvatten Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : Temperatur vid provtagning : Provets märkning : 17W15 Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Temperatur vid ankomst : 7 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GCMS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GCMS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GCMS, egen metod Indeno(1,2,3cd)pyren <0.1 ±0.030 µg/l Beräknad PAHH,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SSEN ISO :2005 Arsenik, As, filt 1.2 ±0.24 µg/l SSEN ISO :2005 Barium, Ba, filt 180 ±36 µg/l SSEN ISO :2005 Bly, Pb, filt ±0.005 µg/l SSEN ISO :2005 Kadmium, Cd, filt 0.15 ±0.030 µg/l SSEN ISO :2005 Kobolt, Co, filt 11 ±2.2 µg/l SSEN ISO :2005 Koppar, Cu, filt 6.5 ±1.3 µg/l SSEN ISO :2005 Krom, Cr, filt 0.26 ±0.052 µg/l SSEN ISO :2005 Nickel, Ni, filt 5.1 ±1.0 µg/l SSEN ISO :2005 Vanadin, V, filt ±0.018 µg/l SSEN ISO :2005 Zink, Zn, filt 11 ±2.2 µg/l SSEN 1483:2007 Kvicksilver, Hg, filt <0.1 ±0.020 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Ingrid Södersten Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

48 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 1 (2) Avser Projekt Grundvatten Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : Temperatur vid provtagning : Provets märkning : 17W16 Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Temperatur vid ankomst : 7 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SSEN ISO mod. Alifater >C5C8 <10 ±4.5 µg/l SSEN ISO mod. Alifater >C8C10 <10 ±2.5 µg/l GCMS, egen metod Alifater >C10C12 <10 ±3.0 µg/l GCMS, egen metod Alifater >C12C16 <10 ±3.0 µg/l GCMS, egen metod Alifater >C16C35 <10 ±4.5 µg/l Beräknad Alifater summa >C5C35 <10 µg/l GCMS, egen metod Aromater >C8C10 <10 ±3.0 µg/l GCMS, egen metod Aromater >C10C16 <10 ±3.0 µg/l GCMS, egen metod Aromater s:a C8C16 <10 µg/l GCMS, egen metod Aromater C8C16 inkl BTEX <10 µg/l GCMS, egen metod Aromater >C16C35 <2 ±0.40 µg/l SSEN ISO mod. Bensen <0.1 ±0.050 µg/l SSEN ISO mod. Toluen <1 ±0.30 µg/l SSEN ISO mod. Etylbensen <1 ±0.20 µg/l Beräknad Xylener <1 µg/l Beräknad TEX, Summa <1 µg/l GCMS, egen metod Acenaften <0.1 ±0.030 µg/l GCMS, egen metod Acenaftylen <0.1 ±0.030 µg/l GCMS, egen metod Naftalen <0.1 ±0.030 µg/l Beräknad PAHL,summa <0.1 µg/l GCMS, egen metod Antracen <0.1 ±0.030 µg/l GCMS, egen metod Fenantren <0.1 ±0.030 µg/l GCMS, egen metod Fluoranten <0.1 ±0.030 µg/l GCMS, egen metod Fluoren <0.1 ±0.030 µg/l GCMS, egen metod Pyren <0.1 ±0.030 µg/l Beräknad PAHM,summa <0.2 µg/l GCMS, egen metod Benso(a)antracen <0.1 ±0.030 µg/l GCMS, egen metod Benso(a)pyren <0.1 ±0.030 µg/l GCMS, egen metod Benso(b)fluoranten <0.1 ±0.030 µg/l GCMS, egen metod Benso(k)fluoranten <0.1 ±0.030 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

49 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING Ackred. nr 1006 Provning ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare WSP Environmental Mark och vatten 3155 Box KARLSKRONA Sida 2 (2) Avser Projekt Grundvatten Projekt : Konsult/ProjNr : Magnus Runesson Provtyp : Grundvatten Information om provet och provtagningen Provtagningsdatum : Provtagningstidpunkt : Temperatur vid provtagning : Provets märkning : 17W16 Provtagare : Magnus Runesson Ankomstdatum : Ankomsttidpunkt : 2110 Temperatur vid ankomst : 7 C Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet GCMS, egen metod Benso(ghi)perylen <0.1 ±0.030 µg/l GCMS, egen metod Chrysen/Trifenylen <0.1 ±0.030 µg/l GCMS, egen metod Dibenso(a,h)antracen <0.1 ±0.030 µg/l GCMS, egen metod Indeno(1,2,3cd)pyren <0.1 ±0.030 µg/l Beräknad PAHH,summa <0.3 µg/l Beräknad PAH,summa cancerogena <1 µg/l Beräknad PAH,summa övriga <1 µg/l SSEN ISO :2005 Arsenik, As, filt 1.0 ±0.20 µg/l SSEN ISO :2005 Barium, Ba, filt 210 ±42 µg/l SSEN ISO :2005 Bly, Pb, filt <0.02 ±0.005 µg/l SSEN ISO :2005 Kadmium, Cd, filt ±0.003 µg/l SSEN ISO :2005 Kobolt, Co, filt 3.5 ±0.70 µg/l SSEN ISO :2005 Koppar, Cu, filt 1.6 ±0.32 µg/l SSEN ISO :2005 Krom, Cr, filt 0.24 ±0.048 µg/l SSEN ISO :2005 Nickel, Ni, filt 2.6 ±0.52 µg/l SSEN ISO :2005 Vanadin, V, filt <0.05 ±0.018 µg/l SSEN ISO :2005 Zink, Zn, filt 1.8 ±0.36 µg/l SSEN 1483:2007 Kvicksilver, Hg, filt <0.1 ±0.020 µg/l Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Ingrid Södersten Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

50 ÖSTERPORT, KARLSHAMN Översiktlig miljöteknisk markundersökning Provtagningsplan

51 ÖSTERPORT, KARLSHAMN Översiktlig miljöteknisk markundersökning Provtagningsplan KUND Hazelavellana AB KONSULT WSP Environmental Sverige Box Karlskrona Besök: Högabergsgatan 3 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Magnus Runesson, WSP Tel: magnus.runesson@wspgroup.se UPPDRAGSNAMN Karlshamn Österport UPPDRAGSNUMMER FÖRFATTARE Kajsa Florén DATUM GRANSKAD AV Magnus Runesson Österport, Karlshamn Översiktlig miljöteknisk markundersökning Provtagningsplan 2

52 INNEHÅLL 1 BAKGRUND OCH SYFTE 4 2 OMRÅDESBESKRIVNING ALLMÄNT TIDIGARE UNDERSÖKNINGAR 5 3 PROVTAGNINGSPLAN PROVTAGNING AV JORD PROVTAGNING AV GRUNDVATTEN 6 4 RAPPORTERING 6 5 REFERENSER 6 BILAGOR Ritning 1. Provpunkter Österport, Karlshamn Översiktlig miljöteknisk markundersökning Provtagningsplan 3

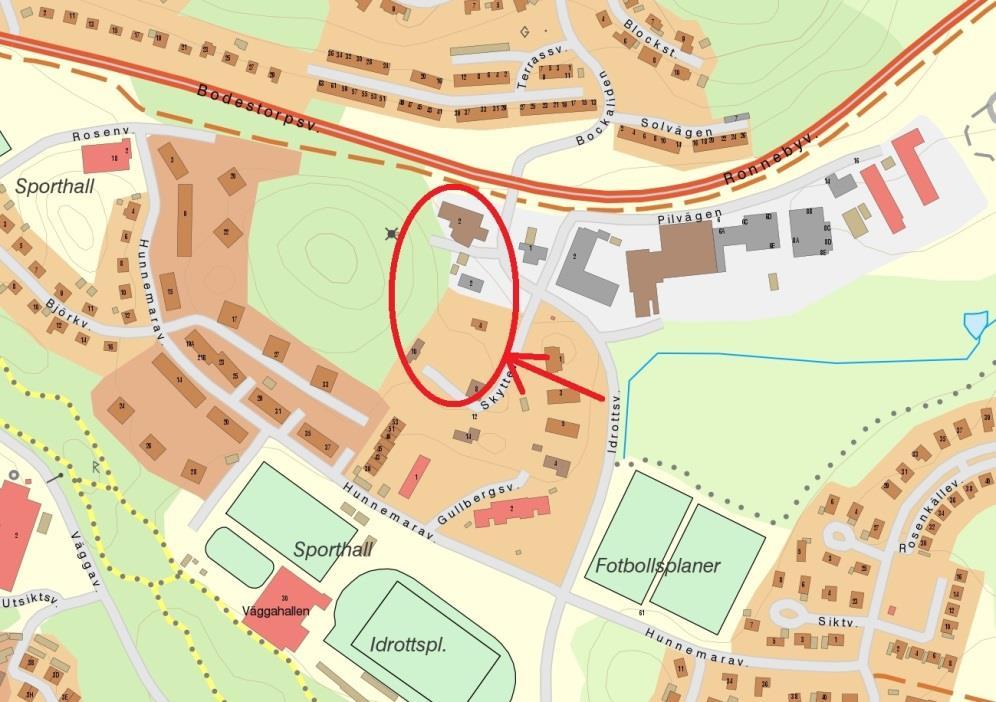

53 1 BAKGRUND OCH SYFTE WSP har fått i uppdrag av Hazelavellana AB att utföra en översiktlig miljöteknisk markundersökning av jord och grundvatten inom området Österport i Karlshamns kommun. Det aktuella området ligger inom fastigheterna Hasseln 2, 3 och 4 samt inom fastigheten Karlshamn 5:11. Inom området skall ny detaljplan tas fram för att möjliggöra ombyggnation av befintliga byggnader, rivning av vissa byggnader samt nybyggnation av byggnader för handel och bostäder. Förevarande dokument innehåller förslag till provtagningsplan. Syftet med undersökningen är att på ett översiktligt bedöma föroreningssituationen i området och komplettera tidigare gjorda undersökningar. Den miljötekniska markundersökningen samordnas med en geoteknisk undersökning. 2 OMRÅDESBESKRIVNING 2.1 ALLMÄNT Det berörda området kallas för Österport och ligger mellan Skogsborg och Rosenkällan i Karlshamn, se figur 1 för översikt. I dagsläget är en dagligvaruhandel (Coop) och en färgbutik (Colorama) verksamma på platsen. Fram till mitten av 1970talet bedrevs även en bensinstation placerad i nordost. Den yta som tidigare utgjort bensinstation består idag av en asfalterad parkeringsyta och trottoar. Det har även bedrivits däckverkstad inom området. I övrigt finns inga kända potentiella föroreningar inom området. Omgivningen består av bostadsområde, idrottsanläggning, industrimark inklusive en verksam bensinstation öster om det nu aktuella området samt en större nedlagd deponi. Tidigare undersökning redogör för att marken till stor del utgörs av fyllnadsmaterial med varierande mäktighet som underlagras av lera, sand och grus. Grundvattnets strömningsriktning är, enligt tidigare utredning, åt sydost. Det ska inte finnas några brunnar på eller i närheten av platsen. Figur 1. Berört område är markerat med röd ring. Österport, Karlshamn Översiktlig miljöteknisk markundersökning Provtagningsplan 4
